1 Αντλίες θερμότητας αέρα - νερού Air Inverter Χαμηλή κατανάλωση χάρη στην τεχνολογία inverter Visual_Heat pumps_air Inverter_2.0

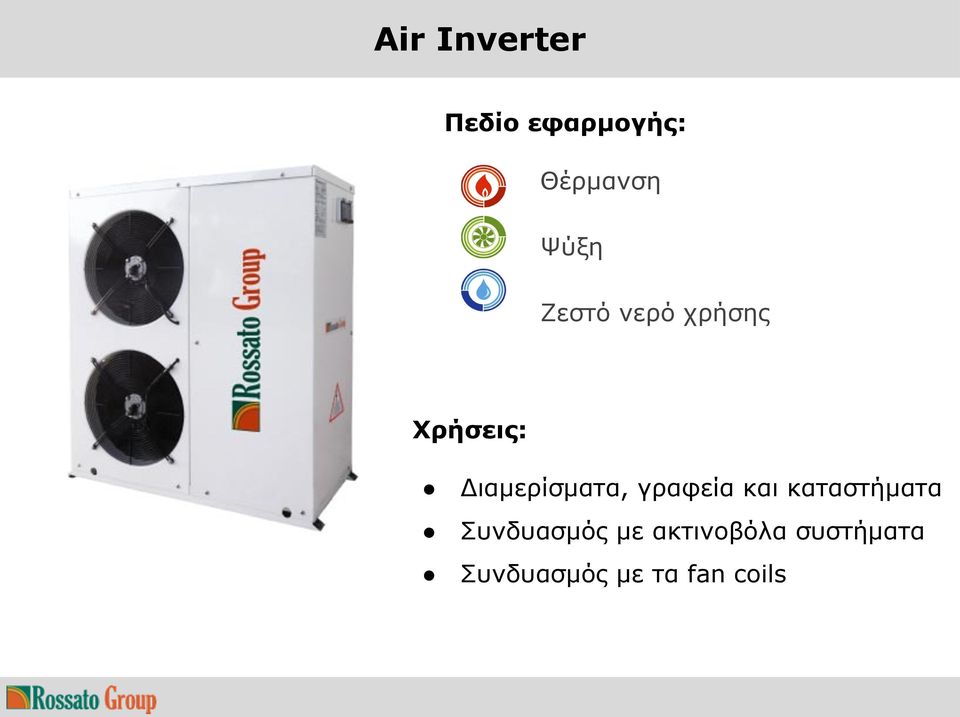

2 Air Inverter Πεδίο εφαρμογής: Θέρμανση Ψύξη Ζεστό νερό χρήσης Χρήσεις: Διαμερίσματα, γραφεία και καταστήματα Συνδυασμός με ακτινοβόλα συστήματα Συνδυασμός με τα fan coils

3 Πλεονεκτήματα Εξοικονόμηση ενέργειας με τεχνολογία inverter Χαμηλή κατανάλωση με ηλεκτρονικό κυκλοφορητή (Ενεργ. κλάσης A) Ισχύς διαμόρφωσης σύμφωνα με τις πραγματικές ανάγκες Πολύ αθόρυβη λειτουργία Μικρές διαστάσεις για εξωτερική εγκατάσταση Υψηλής εποχιακής απόδοσης (SCOOP and SEER) Εύκολη σύνδεση υδραυλικών και ηλεκτρικών Εύκολη συντήρηση με πρόσβαση από το μπροστινό panel Πιστοποιημένο με Eurovent

κλάσης A) Ισχύς διαμόρφωσης σύμφωνα με τις πραγματικές ανάγκες Πολύ αθόρυβη λειτουργία Μικρές

4 Τεχνικά χαρακτηριστικά 1. DC Inverter συμπιεστή 2. Υψηλής inverter 3. Ηλεκτρονική θερμοστατική βαλβίδα 4. Χαμηλή κατανάλωση διαμόρφωσης 5. Ηλεκτρονική οθόνη ρύθμιση παραμέτρων απόδοσης κυκλοφορητή ανεμιστήρα για εύκολη

5 Συμπιεστής DC Inverter DC Inverter συμπιεστή Ισχύς διαφοροποίησης από 40% έως 100% Ρύθμιση της ηλεκτρικής ενέργειας, σύμφωνα με τις ανάγκες του συστήματος Αποτέλεσμα: Ανώτατη φόρτωση θερμική ισχύ πρωτίστως με Μειωμένη ενεργοποίηση/απενεργοποίηση μεγαλύτερη διάρκεια ζωής της μονάδας Χαμηλή κατανάλωση ρεύματος Μειωμένο επίπεδο θορύβου μερική για

Ανώτατη φόρτωση θερμική ισχύ πρωτίστως με Μειωμένη ενεργοποίηση/απενεργοποίηση

6 Ηλεκτρονικός κυκλοφορητής Υψηλής απόδοσης κυκλοφορητής Ενεργειακή κλάση Α Ροή διαμόρφωσης σύμφωνα αναγκαιότητα του συστήματος με την Πολύ καλή λειτουργία ακόμη και σε κρίσιμες συνθήκες Αποτέλεσμα: Χαμηλή κατανάλωση ρεύματος Χαμηλά επίπεδα θορύβου

συστήματος με την Πολύ καλή λειτουργία ακόμη και σε κρίσιμες

7 Αναλογικός ανεμιστήρας Μεταβλητή ταχύτητα ανεμιστήρα Ρύθμιση ταχύτητας ανάλογα εξωτερικές θερμοκρασίες με τις Αποτέλεσμα: Χαμηλή κατανάλωση ενέργειας Χαμηλά επίπεδα ήχου ηλεκτρικής

8 Υπόψυξη για την πρόληψη πάγου Η ειδική σχεδίαση του κυκλώματος ψύξης μειώνει τον κίνδυνο σχηματισμού πάγου στην βάση της μπαταρίας, κατά τη διάρκεια λειτουργίας της αντλίας θερμότητας. Αποτέλεσμα: Το κάτω μέρος από το πηνίο είναι πάντοτε απαλλαγμένο από την αύρα. Η σωστή λειτουργία της αντλίας θερμότητας, ακόμη και με χαμηλές εξωτερικές θερμοκρασίες.

9 Αναγραφόμενη ηλεκτρονική οθόνη Έλεγχος οθόνης για τη διαχείριση: καθορισμένου σημείου εναλλαγή θέσης καλοκαίρι/χειμώνα παραγωγή ζεστού νερού ρύθμιση του χρόνου (εβδομάδα, ημέρα, ώρα) Προαιρετικό τηλεχειριστήριο με εσωτερικό αισθητήρα θερμοκρασίας: εμφάνιση και διαχείριση των συναγερμών αλλαγές εποχών ένδειξη εσωτερικής θερμοκρασίας επαναφορά ρυθμίσεων

ημέρα, ώρα) Προαιρετικό τηλεχειριστήριο με εσωτερικό αισθητήρα θερμοκρασίας: εμφάνιση

10 Προηγμένο σύστημα ηλεκτρονικού ελέγχου Ρυθμιστική ισχύ ανάλογα με τη διαφορά μεταξύ set-point και της θερμοκρασίας παροχής Ρύθμιση της θερμοκρασίας παροχής ανάλογα με τις συνθήκες φορτίου που καταγράφονται ηλεκτρονικά Δυναμική διαχείριση των κύκλων απόψυξης: Λιγότεροι κύκλοι απόψυξης σημαίνει υψηλότερες επιδόσεις Αποτέλεσμα: Χαμηλή κατανάλωση ενέργειας Μεγαλύτερη διάρκεια ζωής της αντλίας θερμότητας Ανώτατες εποχιακές επιδόσεις

ηλεκτρονικά Δυναμική διαχείριση των κύκλων απόψυξης: Λιγότεροι κύκλοι απόψυξης σημαίνει υψηλότερες

11 Υδρόφιλα πτερύγια μπαταρίας Η ειδική υδρόφιλη μεταχείριση της μπαταρίας: μειώνει τον κίνδυνο διάβρωσης της μπαταρίας επιτρέπει τη συμπύκνωση για να γλιστρήσει καλύτερα κάτω από τη μείωση των πτώσεων πίεσης εξασφαλίζει ένα καλύτερο καθαρισμό για μια υψηλότερη ανταλλαγή θερμότητας και χαμηλότερο χρόνο απόψυξης

γλιστρήσει καλύτερα κάτω από τη μείωση των πτώσεων πίεσης εξασφαλίζει ένα

12 Υψηλές εποχιακές επιδόσεις SCOP = ζήτηση θέρμανσης ετήσια κατανάλωση ηλεκτρικής ενέργειας για θέρμανση ζήτηση ψύξης SEER = ετήσια κατανάλωση ηλεκτρικής ενέργειας για ψύξη Υψηλοί συντελεστές εποχιακής απόδοσης δείχνουν ότι η αντλία θερμότητας λειτουργεί με υψηλό COP και EER όλο το χρόνο, έτσι ώστε να διασφαλίζονται πολύ καλές επιδόσεις με χαμηλή κατανάλωση ενέργειας

συντελεστές εποχιακής απόδοσης δείχνουν ότι η αντλία θερμότητας λειτουργεί με υψηλό COP και

13 Πιστοποίηση Eurovent Πιστοποιημένες επιδόσεις σύμφωνα με τους διεθνείς κανόνες (EN14511) Ο χρήστης είναι σίγουρος ότι η λειτουργία πληρεί τις προδιαγραφές σχεδιασμού Η αντλία θερμότητας μπορεί να αποκτήσει πρόσβαση στα προγράμματα παροχής κινήτρων της Δημόσιας Διοίκησης Σύγκριση μεταξύ των αντλιών θερμότητας με τις ίδιες παραμέτρους αναφοράς

σχεδιασμού Η αντλία θερμότητας μπορεί να αποκτήσει πρόσβαση στα προγράμματα παροχής

14 Τεχνικά στοιχεία Mοντέλο Ψυκτική ισχύς kw EER Θερμική ισχύς kw COP Τροφοδοτικό V/Ph/Hz Διαστάσεις ΠxΒxΥ mm Βάρος kg 04 M 4,76 3,73 5,49 4,19 230/1/50 895x378x M 7,96 3,82 8,80 4,09 230/1/50 895x378x M 12,90 3,76 14,50 4,07 230/1/ x410x T 12,90 3,76 14,50 4,07 400/3/ x410x T 17,40 3,73 18,51 3,95 400/3/ x619x T 24,08 3,90 25,84 4,13 400/3/ x619x T 29,10 3,59 31,55 3,91 400/3/ x619x Τα δεδομένα αναφέρονται στις παρακάτω προϋποθέσεις: Ψύξη: A35/W18 (Eurovent) - Θέρμανση: A7/W35 (EN14511) Η ψυκτική ισχύς υπολογίζεται με την ταχύτητα περιστροφής του συμπιεστή κατά 90%

17,40 3,73 18,51 3,95 400/3/50 1650x619x1476 237 20 T 24,08 3,90 25,84 4,13 400/3/50 1650x619x1476 294 26 T 29,10 3,59 31,55 3,91 400/3/50 1650x619x1476 294 Τα

15 Air Inverter + fan coils Iris Η πιο εύκολη λύση Μέτρια θερμοκρασία του νερού (40 50 ) Καλή απόδοση της αντλίας θερμότητας Δεν απαιτείται τοιχοποιϊα Αποτέλεσμα: Ευκολότερη εγκατάσταση Εξοικονόμηση δαπανών Σημείωση: Τα fan coils Iris του Ομίλου Rossato είναι σχεδιασμένα να δουλεύουν με 40/35 και να αποδίδουν υψηλό αποτέλεσμα σε συνδυασμό με τις αντλίες θερμότητας.

εγκατάσταση Εξοικονόμηση δαπανών Σημείωση: Τα fan coils Iris του Ομίλου Rossato είναι

16 Air Inverter + ακτινοβόλο σύστημα Η πιο αποτελεσματική λύση Χαμηλή θερμοκρασία νερού (30 40 C) Αύξηση της αποδοτικότητας της αντλίας θερμότητας Ύψιστη απόδοση από το ακτινοβόλο σύστημα Αποτέλεσμα: Λιγότερη κατανάλωση Εξοικονόμηση δαπανών

αποδοτικότητας της αντλίας θερμότητας Ύψιστη απόδοση από το

17 Σύγκριση των επιδόσεων Παράδειγμα: Air inverter 07 Θερμοκρασία εισόδου αέρα = 7 C T = Θερμοκρασία εξόδου νερού T = 55 C COP 2,57 T = 45 C COP 3,27 T = 35 C COP 4,18 +27% +63%

18 Παράδειγμα του συστήματος Μονοσθενές σύστημα με αντλία θερμότητας για θέρμανση και ζεστό νερό

19 FAQ Συχνές ερωτήσεις

20 Πόση είναι η κατανάλωση της αντλίας θερμότητας; Η ηλεκτρική απορρόφηση μιας αντλίας θερμότητας μεταβάλλεται ανάλογα με τη δύναμή του. Η σωστή επιλογή μιας αντλίας θερμότητας λαμβάνει υπόψη δύο (2) κύρια στοιχεία: την ζήτηση θερμότητας του κτιρίου τη μέγιστη θερμοκρασία του συστήματος (ενδοδαπέδια συστήματα, fan coils, θερμαντικά σώματα, κ.τ.λ.). Σε γενικές γραμμές, διαιρώντας τη ζήτηση θερμότητας με μονάδα COP είναι δυνατόν να έχουμε μια εκτίμηση της στιγμιαίας κατανάλωσης της αντλίας θερμότητας. Ζήτηση θέρμανσης Κατανάλωση = COP

θερμοκρασία του συστήματος (ενδοδαπέδια συστήματα, fan coils, θερμαντικά σώματα, κ.τ.λ.).

21 Πόση εξοικονόμηση μπορώ να έχω με μια αντλία θερμότητας; Η αντλία θερμότητας για τη θέρμανση εγγυάται την υψηλότερη εξοικονόμηση, εάν είναι συνδεδεμένη με συστήματα θέρμανσης (ενδοδαπέδια, τοίχου ή οροφής), όπου η θερμοκρασία του νερού είναι συνήθως C. Στην περίπτωση αυτή, η εξοικονόμηση μπορεί να είναι από 40 έως 70% σε σύγκριση με τα παραδοσιακά συστήματα που χρησιμοποιούν καύσιμα. Η εξοικονόμηση για την παραγωγή ζεστού νερού χρήσης μπορεί να φτάσει το 70% σε σύγκριση με τις ηλεκτρικές συσκευές θέρμανσης νερού.

22 Είναι δυνατόν να το συνδυάσετε με το καλοριφέρ; Μια αντλία θερμότητας μπορεί να θερμάνει το νερό έως 60 C, αλλά εμείς προτείνουμε να μην υπερβαίνει τους 55 C. Τα παλιά συστήματα με καλοριφέρ έχουν συνήθως τέτοιο μέγεθος ώστε να τρέχει σε C. Συνεπώς είναι δυνατή η χρήση της αντλίας θερμότητας στα μέσα των σεζόν και σε ζεστές μέρες. Πράγματι, εάν τα θερμαντικά σώματα έχουν τέτοιες διαστάσεις ώστε να συνεργαστούν με τους 50 C ή λιγότερο, η αντλία θερμότητας μπορεί να χρησιμοποιηθεί χωρίς οποιεσδήποτε συμπληρωματικές πηγές και μπορεί να εγγυηθεί μια αρκετά ενδιαφέρουσα εξοικονόμηση σε συγκριση με το λέβητα, περίπου 20% και 40%.

23 Μήπως οι αντλίες θερμότητας χρειάζονται ιδιαίτερη συντήρηση; Οι αντλίες θερμότητας, σε αντίθεση με τους λέβητες, δεν χρειάζονται περιοδική ανάλυση της καύσης. Επομένως, ο ετήσιος έλεγχος είναι μόνο για τη σωστή λειτουργία των εργασιών κατά μονάδα και την εύκολη συντήρηση.
