1 ΑΡΘΡΟ Νο ΑΡΘΟ ΑΝΑΘΕΩΡ. ΥΔΡ ΔΙΑΦΡΑΓΜΑΤΙΚΗ ΒΑΛΒΙΔΑ ΔΙΠΛΟΥ ΘΑΛΑΜΟΥ ΓΕΝΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σώμα βαλβίδας τύπου Υ (σειρά AS-A/Y-05) ή γωνιακού τύπου (σειρά ΑS-A/T-05 για διατομές μέχρι DN100) και ενεργοποιητής (κεφαλή) διπλού θαλάμου κατασκευασμένα από ελατό χυτοσίδηρο σφαιροειδούς γραφίτη GGG 40 DIN 1693 / ΕΝ1563 για πιέσεις Ελατήριο από ανοξείδωτο χάλυβα κατά DIN / EN Έδρα φραγής και πλάκες σύσφιξης από σφυρήλατο χυτοσίδηρο GGG 40 DIN 1693/ EN1563 ΑΡΘΡΟ Νο. : ΒΑΣΙΚΗ ΒΑΛΒΙΔΑ TYΠΟΣ AS-A/Y-05 (ίσια), & AS-A/T-05 (γωνιακή) Αρ DN Κωδ. Τιμή Κωδ. Αριθ. Τιμή Αριθ Εργασία τοποθέτησης και διάφορα μικροϋλικά προσαυξημένη 10% επί της τιμής μονάδος του πίνακα

2 ΒΑΛΒΙΔΑ ΠΟΥ ΕΛΕΓΧΕΤΑΙ ΑΠΟ ΤΡΙΟΔΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΒΑΛΒΙΔΑ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: 383.α.1 383β.1 - ΤΥΠΟΣ ΑS-A/Y-10 Διαφραγματική βαλβίδα διπλού θαλάμου, με τρίοδο ηλεκτρομαγνητική βαλβίδα. Η βαλβίδα ενεργοποιείται άμεσα με τη βοήθεια της ηλεκτρομαγνητικής βαλβίδας. Με τη λήψη ηλεκτρικών σημάτων η βαλβίδα ανοίγει και κλείνει ομαλά με απόλυτη στεγανότητα α α α α α α α α Εργασία τοποθέτησης και διάφορα μικροϋλικά προσαυξημένη 10% επί της τιμής μονάδος

3 ΥΔΡ.Ν ΑΡΘΡΟ Νο ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΠΙΕΣΗΣ - ΤΥΠΟΣ AS-A/Y-20 διαφραγματικού τύπου διπλού θαλάμου με βελονοειδή βαλβίδα. Η βαλβίδα χρησιμοποιείται στις περιπτώσεις που η πίεση είναι υψηλή και είναι αναγκαία η μείωση της. Ρυθμίζεται έτσι ώστε στην έξοδο να δίδεται η επιθυμητή πίεση, η οποία διατηρείται σταθερή ανεξάρτητα από τις μεταβολές της πιέσης εισόδου. ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: 383.α.2 383β α α α α α α α α Εργασία τοποθέτησης και διάφορα μικροϋλικά προσαυξημένη 10% επί της τιμής μονάδος

4 ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΠΙΕΣΗΣ ΜΕ ΑΝΤΙ-ΕΞΙΣΟΡΡΟΠΗΤΙΚΗ ΔΙΑΤΑΞΗ- ΤΥΠΟΣ AS-A/Y-20A Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Η βαλβίδα AS-A/Y-20A εξασφαλίζει τη μείωση της πίεσης εισόδου και τη διατήρηση της στα επιθυμητά όρια στην έξοδο, ακόμη και σε περίπτωση που δεν υπάρχει μεταβολή ροής ή δεν υπάρχει καθόλου ροή στην είσοδο του μειωτή πίεσης. Περίπτωση εξίσωσης δεν υφίσταται ακόμη και σε μηδενικές παροχές

5 ΑΡΘΡΟ ΑΡΘΡΟ ΑΝΑΘΕΩΡ. ΥΔΡ ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΠΙΕΣΗΣ ΜΕ ΗΛΕΚΤΡΙΚΟ ΕΛΕΓΧΟ ΚΛΕΙΣΙΜΑΤΟΣ - ΤΥΠΟΣ AS-A/Y Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Η βαλβίδα χρησιμοποιείται στις περιπτώσεις που η πίεση είναι υψηλή και είναι αναγκαία η μείωση της. Ρυθμίζεται έτσι ώστε στην έξοδο να δίδεται η επιθυμητή πίεση, η οποία διατηρείται σταθερή ανεξάρτητα από τις μεταβολές της πίεσης ή/και της ροής εισόδου. Το άνοιγμα και το κλείσιμο της βαλβίδας μείωσης ελέγχεται από μία δίοδο ηλεκτρομαγνητική βαλβίδα. Η δίοδος ηλεκτρομαγνητική βαλβίδα είναι κανονικά κλειστή (ΝC), δηλαδή όταν δεχτεί σήμα για να ανοίξει, ενεργοποιεί κυρίως βαλβίδα μείωσης πίεσης. ΑΡΘΡΟ ΑΡΘΡΟ

6 ΑΡΘΡΟ ΑΡΘΡΟ ΑΝΑΘΕΩΡΗΣΗΣ ΥΔΡ ΠΙΕΖΟΘΡΑΥΣΤΙΚΗ ΒΑΛΒΙΔΑ ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΠΙΕΣΗΣ ΤΥΠΟΣ AS-A/Y Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Η πιεζοθραυστική βαλβίδα είναι σχεδιασμένη ώστε να διατηρεί σταθερή πίεση εξόδου, η οποία εξαρτάται από το λόγο των επιφανειών φραγής και διαφράγματος, χωρίς τη βοήθεια πιλότων και μηχανισμών ελατηρίων. Ο επάνω θάλαμος (ο χώρος μεταξύ καλύμματος και μεμβράνης) συνδέεται με την έξοδο της βαλβίδας και ο κάτω θάλαμος (ο χώρος μεταξύ μεμβράνης και βάσης ενεργοποιητή) συνδέεται με την ατμόσφαιρα. ΑΡΘΡΟ ΑΡΘΡΟ ΡΝ 10 ATM ΡΝ 16ATM DN Kωδ. Αριθ. Τιμή Κωδ. Αριθ. Τιμή

7 ΑΡΘΡΟ Νο ΒΑΛΒΙΔΑ ΜΕΙΩΣΗΣ ΚΑΙ ΔΙΑΤΗΡΗΣΗΣ ΠΙΕΣΗΣ ΤΥΠΟΣ AS-A/Y Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Με τη σύνδεση στο σώμα της βαλβίδας δύο πιλότων επιτυγχάνεται η μείωση της υψηλής πίεσης εισόδου σε χαμηλότερη πίεση εξόδου, την οποία διατηρεί σταθερά στο επιθυμητό όριο χωρίς να επηρεάζεται από τις μεταβολές της ροής στην είσοδο. Με τη ρύθμιση του δεύτερου πιλότου διατηρείται μια σταθερή προκαθορισμένη πίεση εισόδου. ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: 383.α.5 383β α α α α α α α α

8 ΥΔΡ.Ν ΑΡΘΡΟ ΥΔΡ. Ν ΑΝΤΙΠΛΗΓΜΑΤΙΚΗ ΒΑΛΒΙΔΑ ΕΚΤΟΝΩΣΗΣ ΚΑΙ ΔΙΑΤΗΡΗΣΗΣ ΠΙΕΣΗΣ -ΤΥΠΟΣ AS-A/Y-30 Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Χρόνος αντίδρασης 0,23 sec Η βαλβίδα ΑS-A/Y-30 διατηρεί την επιθυμητή πίεση εισόδου, ανεξάρτητα από τις μεταβολές ροής. Εάν η πίεση στην είσοδο μειωθεί κάτω από το όριο της ρύθμισης, ο πιλότος προκαλεί το κλείσιμο της βαλβίδας α α α α α α α

9 ΑΝΤΙΠΛΗΓΜΑΤΙΚΗ ΒΑΛΒΙΔΑ ΔΙΑΦΡΑΓΜΑΤΙΚΟΥ ΤΥΠΟΥ ΕΙΔΙΚΗ ΓΙΑ ΛΥΜΑΤΑ AS-A/Y Αντιπληγματική βαλβίδα διαφραγματικού τύπου κατάλληλη για δίκτυα λυμάτων που αποτελείται από: Σώμα βαλβίδας τύπου Υ ή γωνιακού τύπου (για διατομές μέχρι και DN100) και ενεργοποιητής (κεφαλή) διπλού Άξονα από ανοξείδωτο χάλυβα αρ X 20Cr13, ΕΝ θαλάμου κατασκευασμένα από ελατό χυτοσίδηρο Έδρα φραγής από ελαστικό κατάλληλο για λύματα σφαιροειδούς γραφίτη GGG 40 DIN 1693 /ΕΝ1563 για VITON πιέσεις Πνευματικό πιλότο από ανοξείδωτο χάλυβα Eνεργοποιητή από ελατό χυτοσίδηρο σφαιροειδούς αναλόγων διαστάσεων γραφίτη GGG 40 DIN 1693/ ΕΝ1563 Βαφή ηλεκτροστατική εποξειδική με πάχος Διάφραγμα από νεοπραίνιο ενισχυμένο με πλαστικές ίνες επικάλυψης 200μm τουλάχιστον. Έδρα από αλουμινούχο ορείχαλκο ή ανοξείδωτο χάλυβα AISI 416 Ο πνευματικός πιλοτος ρυθμίζεται από το εργοστάσιο κατασκευής με βάση τις παραμέτρους: μήκος δικτύου, παροχή αντλιοστασίου, στατικό ύψος, υλικό, διατομή και πάχος σωλήνα AS-A/Y ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: ΡΝ 25ΑΤΜ Κωδ. Αρ. Τιμή Εργασία τοποθέτησης και διάφορα μικροϋλικά προσαυξημένη 10% επί της τιμής μονάδος του πίνακα

10 ΑΡΘΡΟ Aρ ΑΝΙΠΛΗΓΜΑΤΙΚΗ ΒΑΛΒΙΔΑ ΠΡΟΛΗΨΗΣ ΠΛΗΓΜΑΤΟΣ ΤΥΠΟΥ AS-A/Y-35, Χρόνος αντίδρασης 0,23 sec. διαφραγματικού τύπου, διπλού θαλάμου με βελονοειδή βαλβίδα με δυο πιλότους ρύθμισης που λειτουργεί στην υποπίεση καθώς και στην υπερπίεση και αποτελείται από: Η βαλβίδα εκτονώνει τα πλήγματα που προκαλούνται από τις απότομες μεταβολές της ροής τόσο στην φάση της υπερπίεσης όσο και της υποπίεσης. Προστατεύει αποτελεσματικά τις αντλίες και το δίκτυο εκτονώνοντας το υδραυλικό πλήγμα. Ανοίγει μόλις παρουσιαστούν αρνητικά κύματα (φάση υποπίεσης) και κλείνει στα θετικά κύματα (φάση υπερπίεσης) AS-A/Y

11 ΑΡΘΡΟ Aρ ΑΝΤΙΠΛΗΓΜΑΤΙΚΗ ΒΑΛΒΙΔΑ ΑΝΙΧΝΕΥΣΗΣ ΠΛΗΓΜΑΤΟΣ ΥΠΟΠΙΕΣΗΣ ΚΑΙ ΥΠΕΡΠΙΕΣΗΣ ΜΕ ΗΛΕΚΤΡΙΚΟ ΕΛΕΓΧΟ-ΤΥΠΟΣ AS-A/Y Διαφραγματική βαλβίδα διπλού θαλάμου με βελονοειδή βαλβίδα. Η βαλβίδα AS-A/Y εκτονώνει τα πλήγματα που προκαλούνται από τις απότομες μεταβολές της ροής τόσο στη φάση της υπερπίεσης όσο και στη φάση της υποπίεσης. Προστατεύει αποτελεσματικά τις αντλίες και το δίκτυο εκτονώνοντας το υδραυλικό πλήγμα. Η βαλβίδα AS-A/Y αποτελεί καινοτομία στην ασφάλεια της αντλίας, αφού φέρει λογισμικό παραμέτρων πλήγματος από στοιχεία που δίνει ο χρήστης. η ενεργοποίηση της βαλβίδας διαρκεί όσο και ο χρόνος Τ του πλήγματος που διαχωρίζεται αναλογικά σε χρόνο υποπίεσης και υπερπίεσης. Κατά τον υπολογισμό του πλήγματος ο χρόνος Τ ρυθμίζεται από το εργοστάσιο. Η τάση λειτουργίας είναι 12V ή 24V και λειτουργεί αρχικά κατά τη φάση της υποπίεσης (πρόληψη πλήγματος) όσο και κατά τη φάση της υπερπίεσης με τη βοήθεια πιλότου (εκτόνωση πίεσης). Σε περίπτωση διακοπής ρεύματος ενεργοποιείται ο μηχανικός πιλότος ασφαλείας. Η βαλβίδα τοποθετείται στο αντλιοστάσιο και η λειτουργία της είναι τέλεια για να προστατεύει το δίκτυο στη φάση της υποπίεσης αφού η ρύθμισή της γίνεται από τα πραγματικά στοιχεία του δικτύου (παροχή, υλικό σωλήνα, μήκος σωλήνα, διατομή, στατικό ύψος σε συνδυασμό με ένα συντελεστή ομαλότητας εδάφους). Λειτουργεί τόσο στη φάση της εκκίνησης της αντλίας όσο και κατά την παύση λειτουργίας, εξισορροπώντας και εξομαλύνοντας τη μάζα του νερού εκκενώνοντας το νερό που απαιτείται ακριβώς. Βαφή εποξεική βάσης πολυαιρεθάνης κατάλληλη για πόσιμο νερό πάχους 200μικρών Βαφή βερνικιού κατάλληλη να μην επηρεάζεται από τον ήλιο, πάχους 100 μικρών

12 ΥΔΡ.Ν ΑΡΘΡΟ Νο ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΑΝΤΛΙΑΣ - ΑΝΤΕΠΙΣΤΡΟΦΗΣ ΤΥΠΟΣ AS-A/Y-40 Διαφραγματικού τύπου διπλού θαλάμου με βελονοειδή βαλβίδα Η βαλβίδα ΑS-A/Y-40 τοποθετείται στη έξοδο της αντλίας για να απορροφά τα πλήγματα που προκαλούνται από το ξεκίνημα και το κλείσιμο της αντλίας και να προλαμβάνει τις βλάβες σε αυτήν. Η βαλβίδα ανοίγει και κλείνει ενώ η αντλία βρίσκεται σε λειτουργία και εμποδίζει την αντίστροφη ροή σε περίπτωση διακοπής ρεύματος. Συγκεκριμένα: Όταν η αντλία είναι κλειστή η βαλβίδα ΑS-A/Y-40 είναι επίσης κλειστή Όταν η αντλία ξεκινά, η ηλεκτρομαγνητική τρίοδος βαλβίδα ανοίγει την κυρίως βαλβίδα ΑS-A/Y-40 αναλογικά Όταν η αντλία σταματά, ένα σήμα στέλνεται μέσω του κυκλώματος της αντλίας στην ηλεκτρομαγνητική βαλβίδα, η οποία ενεργοποιείται και κλείνει την κυρίως βαλβίδα ΑS-A/Y-40 ακαριαία. Η ταχύτητα κλεισίματος μπορεί να ελέγχεται με τη βοήθεια μίας βελονοειδούς βαλβίδας εφόσον απαιτείται. Σε περίπτωση διακοπής ρεύματος η βαλβίδα κλείνει ακαριαία ώστε να εμποδίσει την αντίστροφή ροή. Όταν η βαλβίδα πρόκειται να κλείσει ο δείκτης της βαλβίδας ενεργοποιεί το τερματικό διακόπτη ώστε να κλείσει την αντλία. H βαλβίδα αποτελείται από: ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: AS-A/Y

13 ΒΑΛΒΙΔΑ ΠΡΟΣΤΑΣΙΑΣ ΤΗΣ ΑΝΤΛΙΑΣ ΚΑΙ ΔΙΑΤΗΡΗΣΗΣ ΠΙΕΣΗΣ ΤΥΠΟΣ AS-A/Y-43 Διαφραγματικού τύπου διπλού θαλάμου με βελονοειδή βαλβίδα Η βαλβίδα διατηρεί μία προκαθορισμένη πίεση εισόδου, προκειμένου να ανοίξει. Περιορίζει, λόγω του προοδευτικού ανοίγματος της την δημιουργία πληγμάτων. Η βαλβίδα ανοίγει τελείως, όταν η πίεση εισόδου υπερβεί την προκαθορισμένη τιμή ρύθμισης. Σε περίπτωση διακοπής ηλεκτρικού ρεύματος η βαλβίδα κλείνει αμέσως, ώστε να εμποδίσει την αντίθετη ροή. Η βαλβίδα ΑS-A/Y-43 διαθέτει: Πιλότο που διατηρεί μία προκαθορισμένη πίεση λειτουργίας Δίοδο βαλβίδα ΝC (κανονικά κλειστή) για αυτοματοποιημένο άνοιγμα και κλείσιμο Προστασία της αντλίας από κενή λειτουργία Σετ βαλβίδων αντεπιστροφής για προστασία από αντίστροφη ροή Βάνα by pass για χειροκίνητη λειτουργία Δείκτης θέσης βαλβίδας και ηλεκτρικές εντολές ΝΟ & ΝC ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ:

14 ΥΔΡ ΑΡΘΡΟ ΥΔΡ. Ν ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΜΕ ΜΗΧΑΝΙΚΟ ΦΛΟΤΕΡ ΕΝΟΣ ΕΠΙΠΕΔΟΥ- ΤΥΠΟΣ AS-A/Y Διαφραγματικού τύπου διπλού θαλάμου Χρησιμοποιείται στην πλήρωση δεξαμενών για να διατηρεί σε ένα καθορισμένο σημείο την στάθμη του νερού. ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: 383.α β α α.11 και 383.β.11

15 Άρθρο ΔΙΑΦΡΑΓΜΑΤΙΚΟ ΦΛΟΤΕΡ ΔΙΠΛΟΥ ΘΑΛΑΜΟΥ (ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ) ΡΥΘΜΙΣΗΣ ΣΤΑΘΜΗΣ (ΔΥΟ ΕΠΙΠΕΔΩΝ) ΔΕΞΑΜΕΝΗΣ (ΧΩΡΙΣ ΚΑΛΩΔΙΑ ΓΙΑ ΠΙΕΣΕΙΣ 2-30 ATM) ΤΥΠΟΣ AS-A/Y Διαφραγματικό φλοτέρ διπλού θαλάμου ρύθμισης στάθμης δεξαμενής δυνάμενο να λειτουργήσει χωρίς καλώδια. Η λειτουργία του στηρίζεται στη δύναμη του νερού ρυθμίζοντας την ανώτατη και την κατώτερη στάθμη της δεξαμενής με απόλυτη ακρίβεια να εργασθεί σαν υδραυλικό ή σαν ηλεκτρικό φλοτέρ ρυθμίζοντας την στάθμη της δεξαμενής χωρίς καλώδια

16 ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΜΕ ΗΛΕΚΤΡΙΚΟ ΕΛΕΓΧΟ ΤΥΠΟΣ AS-A/Y ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ: 383.α β.12 Διαφραγματικού τύπου διπλού θαλάμου χρησιμοποιείται για πλήρωση δεξαμενών σε δύο προκαθορισμένες στάθμες άνω και κάτω. Η βαλβίδα ενεργοποιείται άμεσα με τη βοήθεια της ηλεκτρομαγνητικής βαλβίδας. Με τη λήψη ηλεκτρικών σημάτων η βαλβίδα ανοίγει και κλείνει ομαλά με απόλυτη στεγανότητα α α α α α α α α

17 ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣ ΜΕ ΕΛΕΓΧΟ ΤΑΧΥΤΗΤΑΣ ΑΝΟΙΓΜΑΤΟΣ ΚΑΙ ΚΛΕΙΣΙΜΑΤΟΣ ΤΥΠΟΣ ΑS-A/Y Διαφραγματική βαλβίδα αντεπιστροφής με βελονοειδή βαλβίδα, διπλού θαλάμου με έλεγχο ταχύτητας ανοίγματος και κλεισίματος Η βαλβίδα ανοίγει για να επιτρέψει την κανονική ροή και κλείνει για να εμποδίσει την αντίθετη ροή. Η ταχύτητα ανοίγματος και κλεισίματος της βαλβίδας ελέγχεται πλήρως με την βοήθεια δύο ελεγκτών ροής, ώστε να αποφεύγονται τα υδραυλικά πλήγματα. 383.α α α α α α α α

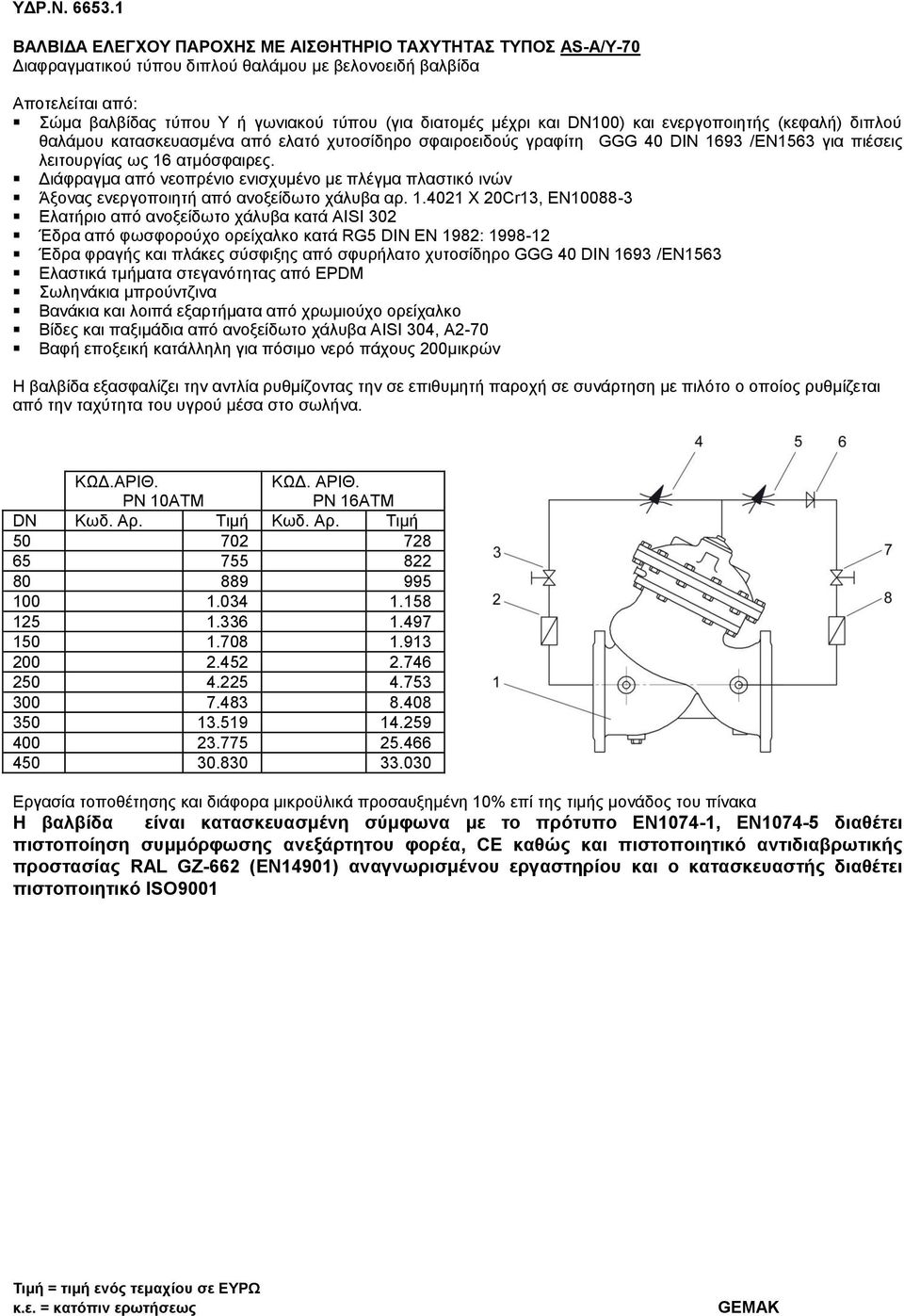

18 ΥΔΡ.Ν ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΠΑΡΟΧΗΣ ΜΕ ΑΙΣΘΗΤΗΡΙΟ ΤΑΧΥΤΗΤΑΣ ΤΥΠΟΣ AS-A/Y-70 Διαφραγματικού τύπου διπλού θαλάμου με βελονοειδή βαλβίδα H βαλβίδα εξασφαλίζει την αντλία ρυθμίζοντας την σε επιθυμητή παροχή σε συνάρτηση με πιλότο ο οποίος ρυθμίζεται από την ταχύτητα του υγρού μέσα στο σωλήνα

19 ΥΔΡ.Ν ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΡΟΗΣ (ΠΑΡΟΧΗΣ ΚΑΙ ΠΙΕΣΗΣ) ΜΕ ΑΙΣΘΗΤΗΡΙΟ ΤΑΧΥΤΗΤΑΣ ΤΥΠΟΣ AS-A/Y-72 Διαφραγματικού τύπου διπλού θαλάμου με βελονοειδή βαλβίδα Η βαλβίδα διατηρεί μια προκαθορισμένη πίεση εξόδου ανεξάρτητα από τις μεταβολές της πίεσης εισόδου ή της ροής ή και των δύο μαζί. Επίσης περιορίζει τη ροή στην προκαθορισμένη τιμή ρύθμισης. Η παροχή ελέγχεται βάση της μεταβολής της ταχύτητας και επιτυγχάνεται η διατήρηση μίας σταθερής παροχής έστω κι αν οι διακυμάνσεις στην είσοδο της βαλβίδας είναι μεγάλες. Ο έλεγχος επιτυγχάνεται με δύο πιλότους: τον πιλότο ρύθμισης παροχής και τον πιλότο ρύθμισης πίεσης. Ο πιλότος ελέγχου ταχύτητας είναι υπερευαίσθητος και ελέγχει την παροχή που τη ρυθμίζει με ακρίβεια στην επιθυμητή τιμή της. Επίσης συνοδεύεται από πιλότο μείωσης πίεσης για προκαθορισμένη πίεση στην έξοδο ανεξάρτητα από τις μεταβολές της πίεσης και της παροχής στην είσοδο. Η βαλβίδα αποτελείται από: Έδρα φραγής και πλάκες σύσφιξης από σφυρήλατο χυτοσίδηρο GGG 40 DIN 1693 / EN Σώμα βαλβίδας AS-A/Y Bανάκι εξόδου 3. Πιλότος ρύθμισης πίεσης 4. Φίλτρο 5. Βανάκι εισόδου 6. Πιλότος Ρύθμισης Παροχής
