Ψυκτικές Μηχανές 21/10/2012. Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1. Ψυκτικές Μηχανές (7.1) Ψυκτικές Μηχανές (7.1) Ψυκτικές Μηχανές (7.1)

Transcript

1 Ψυκτικές Μηχανές Διατάξεις Ελέγχου, Ρυθμίσεως και Προστασίας Εισαγωγή Ρυθμιστικές Βαλβίδες Κυκλώματος Ψυκτικού Μέσου Ρυθμιστικές Βαλβίδες Νερού Συμπυκνωτή Πιεζοστατική Ρύθμιση, Θερμοστάτες και Θερμοστατική Ρύθμιση Υποπλοίαρχος (Μ) Α.Δένδης Π.Ν. 1 2 Εισαγωγή 1. Όργανα ελέγχου λειτουργίας, που χρησιμοποιούνται ώστε η λειτουργία της εγκατάστασης να ικανοποιεί τις προκαθορισμένες συνθήκες θερμοκρασίας και πίεσης Εισαγωγή 2. Όργανα ασφαλείας, που χρησιμεύουν για να εμποδίζεται η δημιουργία ανεπιθύμητων ή επικίνδυνων, για την ασφάλεια της εγκατάστασης συνθηκών Ρυθμιστής Ελάχιστης Πίεσης Εξατμιστή 1. Ρυθμστής Ελάχιστης Πίεσης Εξατμιστή Τοποθετείται στην έξοδο του εξατμιστή 5 Εάν πέσει η πίεση-θερμοκρασία περιορίζει την ποσότητα του ψ.μ. που εξέρχεται του εξατμιστή ώστε να ανέβει η πίεση και συνεπώς και η θερμοκρασία 6 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 1

2 2. Ρ.Β. Πιέσεως Εκκινήσεως (Αναρροφήσεως) 7 2. Ρ.Β. Πιέσεως Εκκινήσεως (Αναρροφήσεως) Συμπιεστή Τοποθετείται στην είσοδο του εξατμιστή - Ρυθμίζεται βάσει της έντασης ρεύματος του κινητήρα Εάν ανέβει πολύ η πίεση αναρρόφησης και υπερφορτωθεί τότε η βαλβίδα στραγγαλίζει την πίεση 8 Απαιτούνται για την ρύθμιση του φορτίου του συμπυκνωτή κατ αντιστοιχία με το θερμικό φορτίο του εξατμιστή 1. Χειροκίνητες Χειροκίνητες Αποφρακτικές ή ρυθμιστικές Απαιτείται χειριστής και μέσα επιτήρησης Συνήθης εφαρμογή όταν γίνεται χρήση τριχοειδών σωλήνων εκτόνωσης Χειροκίνητες 12 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 2

3 2. Ηλεκτροκίνητες Αποφρακτικές ή ρυθμιστικές Ίδια λειτουργία με τις χειροκίνητες απλά ο χειρισμός τους γίνεται από απόσταση 3. Πιεζοστατικές Πιεζοστατικές Ρυθμιστικές Αυτόματη επιτήρηση πιέσεως στον συμπυκνωτή Αύξηση πίεσης αύξηση παροχής 4. Θερμοστατικές Θερμοστατικές Ρυθμιστικές Αυτόματη επιτήρηση θερμοκρασίας στην έξοδο του συμπυκνωτή Αύξηση θερμοκρασίας αύξηση παροχής Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 3

4 1. Ώς πρεσσοστάτης υψηλής πίεσης διακόπτει τη λειτουργία του συμπιεστή όταν η πίεση υπερβεί το όριο Η διακύμανση είναι προκαθορισμένη από το εργοστάσιο Εάν ενεργοποιηθεί επαναφέρεται χειροκίνητα Ώς πρεσσοστάτης χαμηλής πίεσης Λειτουργεί αφενώς ώς ασφαλιστική διάταξη όταν η πίεση αναρρόφησης πέσει κάτω από το όριο Λειτουργεί ώς όργανο ελέγχου λειτορυγίας καθώς είναι το όργανο που τερματίζει τον κύκλο διακοπής λειτουργίας του συστήματος βάσει λειτουργίας θερμοστάτη Συγκρίνει την 1. πίεση κατάθλιψης της αντλίας λιπάνσεως και την 2. πίεση του στροφαλοθαλάμου του συμπιεστή (πίεση αναρρόφησης) Άυτή η διαφορική πίεση ουσιαστικά είναι η ωφέλιμη πίεση λαδιού 23 Έχει μηχανισμό χρονοκαθυστέρησης ( 2min) για να καλυφθεί 1. ο χρόνος εκκίνησης του συμπιεστή 2. ο χρόνος επαναφοράς την πίεσης που έχει πέσει για κάποιο λόγο κατά τη λειτουργία 24 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 4

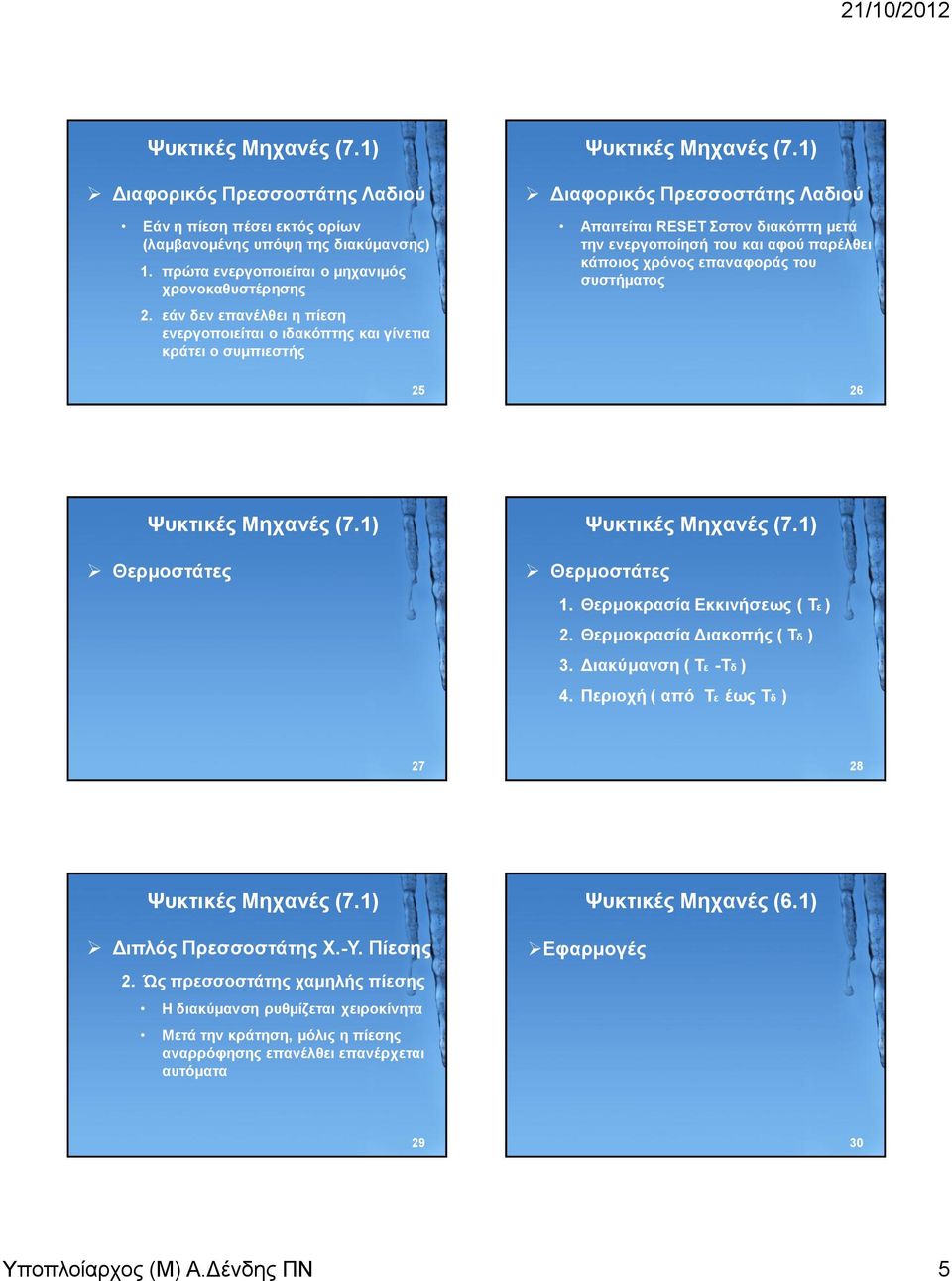

5 Εάν η πίεση πέσει εκτός ορίων (λαμβανομένης υπόψη της διακύμανσης) 1. πρώτα ενεργοποιείται ο μηχανιμός χρονοκαθυστέρησης 2. εάν δεν επανέλθει η πίεση ενεργοποιείται ο ιδακόπτης και γίνετια κράτει ο συμπιεστής 25 Απαιτείται RESET Σστον διακόπτη μετά την ενεργοποίησή του και αφού παρέλθει κάποιος χρόνος επαναφοράς του συστήματος 26 Θερμοστάτες Θερμοστάτες 1. Θερμοκρασία Εκκινήσεως ( Τε ) 2. Θερμοκρασία Διακοπής ( Τδ ) 3. Διακύμανση ( Τε -Τδ ) 4. Περιοχή ( από Τε έως Τδ ) Ώς πρεσσοστάτης χαμηλής πίεσης Η διακύμανση ρυθμίζεται χειροκίνητα Μετά την κράτηση, μόλις η πίεσης αναρρόφησης επανέλθει επανέρχεται αυτόματα Εφαρμογές Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 5

6 Βιβλιογραφία ΨΥΞΗ ΚΛΙΜΑΤΙΣΜΟΣ (ΛΕΩΝΙΔΑΣ ΓΟΜΑΤΟΣ,ΚΩΝΣΤΑΝΤΙΝΟΣ ΛΥΤΡΑΣ) 2. ΨΥΚΤΙΚΕΣ ΜΗΧΑΝΕΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΕΙΣ (Ε.ΚΟΥΡΕΜΕΝΟΥ) 31 Υποπλοίαρχος (Μ) Α.Δένδης ΠΝ 6
