Θερινό Σχολείο. Επίγεια Ψηφιακή Τηλεόραση. ρ. Ε. Μ. Πάλλης

Transcript

1 Θερινό Σχολείο Επίγεια Ψηφιακή Τηλεόραση ρ. Ε. Μ. Πάλλης

2 ΨΗΦΙΑΚΗ ΤΗΛΕΟΡΑΣΗ ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΑΝΑΛΟΓΙΚΗΣ ΤΗΛΕΟΡΑΣΗΣ ΕΠΙΓΕΙΑ ΑΝΑΛΟΓΙΚΗ ΙΑΝΟΜΗ ΣΤΑ VHF/UHF (AM) MIC MHz BW= 8 MHz 8 MHz AM/SSB MODULATOR AM DEMOD CAMERA TV SET

3 ΟΡΥΦΟΡΙΚΗ ΑΝΑΛΟΓΙΚΗ ΙΑΝΟΜΗ (FM) 14 GHz BW=34 MHz 12 GHz MIC 8 MHz FM MODULATOR DOWN CONV. FM DEMOD CAMERA LNB AN. RECEIVER (SET TOP BOX) TV SET

4 Ψηφιακή τηλεόραση Είναι η εκποµπή τηλεοπτικών προγραµµάτων µετηχρήσητης ψηφιακής τεχνολογίας. ηλαδή το σήµατα video και audio εκπέµπονται µε τηµορφή ψηφιακών σηµάτων (bit). Αναλογικό σήµα Ψηφιακό σήµα Ψηφιακό συµπιεσµένο σήµα Σήµα προς µετάδοση A/D Συµπίεση ιαµόρφωση QPSK ( ΟΡΥΦΟΡΙΚΗ) 16, 32, 64 QAM (ΕΠΙΓΕΙΑ, ΚΑΛΩ ΙΑΚΗ)

5 ΤΑ ΣΗΜΑΤΑ ΤΗΣ ΕΓΧΡΩΜΗΣ TV ΕΙΝΑΙ: Υ (φωτεινότητα) ΚΑΙ ΤΑ ΒΑΣΙΚΑ ΧΡΩΜΑΤΑ R, G, B. ΕΚΠΕΜΠΟΝΤΑΙ ΤΑ : Y, CB=B-Y KAI CR=R-Y KAI ΙΣΧΥΕΙ R+G+B=Y (µε συντελεστές) ΣΤΗΝ ΨΗΦΙΑΚΗ TV ΓΙΝΕΤΑΙ ΕΙΓΜΑΤΟΛΗΨΙΑ ΤΩΝ Y (13,5 MHz) CB(6,75) MHz CR (6,75 MHz) ΣΥΝΟΛΙΚΑ 27 Μsamples/s ΜΕ 10 BITS/SAMPLE ΕΧΟΥΜΕ 270 Μbits/sec ΜΕ ΤΗΝ MPEG-2 ΕΠΙΤΥΓΧΑΝΕΤΑΙ ΣΥΜΠΙΕΣΗ ΤΗΣ ΤΑΞΗΣ 1/60

6 Ψηφιακή τηλεόραση πλεονεκτήµατα (1/2) Ψηφιακή τηλεόραση = ψηφιοποίηση, συµπίεση και ψηφιακή µετάδοση του σήµατος A/V Σταθερή ποιότητα εικόνας, µε µεγαλύτερη ανοχή στις ατέλειες του ασυρµάτου ή ενσυρµάτου διαύλου Μειωµένος λόγος σήµατος προς θόρυβο που απαιτείται σε σύγκριση µε την αναλογική µετάδοση Καλύτερη εκµετάλλευση του φάσµατος λόγω της συµπίεσης του σήµατος βασικής ζώνης. (πολλά προγράµµατα σε ένα κανάλι) Ευέλικτες τεχνικές πολυπλεξίας των ψηφιακών συστηµάτων, που επιτρέπουν την συνύπαρξη πολλών προγραµµάτων και υπηρεσιών επιλεγόµενης ποιότητας και ευκρίνειας.

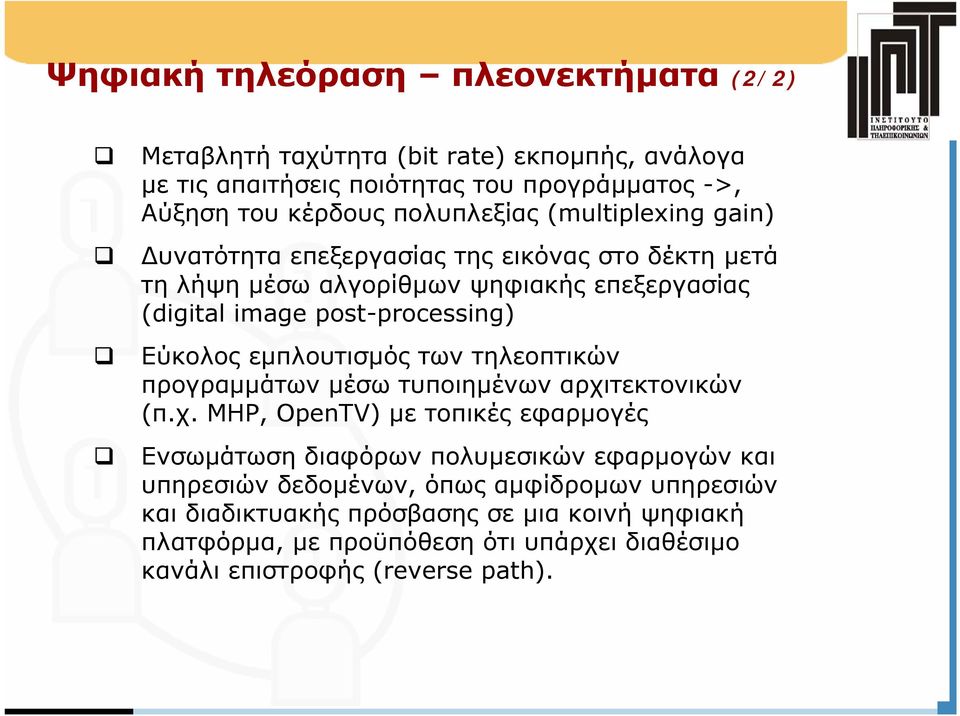

7 Ψηφιακή τηλεόραση πλεονεκτήµατα (2/2) Μεταβλητή ταχύτητα (bit rate) εκποµπής, ανάλογα µε τις απαιτήσεις ποιότητας του προγράµµατος ->, Αύξηση του κέρδους πολυπλεξίας (multiplexing gain) υνατότητα επεξεργασίας της εικόνας στο δέκτη µετά τη λήψη µέσω αλγορίθµων ψηφιακής επεξεργασίας (digital image post-processing) Εύκολος εµπλουτισµός των τηλεοπτικών προγραµµάτων µέσω τυποιηµένων αρχιτεκτονικών (π.χ. MHP, OpenTV) µε τοπικές εφαρµογές Ενσωµάτωση διαφόρων πολυµεσικών εφαρµογών και υπηρεσιών δεδοµένων, όπως αµφίδροµων υπηρεσιών και διαδικτυακής πρόσβασης σε µια κοινή ψηφιακή πλατφόρµα, µε προϋπόθεση ότι υπάρχει διαθέσιµο κανάλι επιστροφής (reverse path).

8 Συµπίεση MPEG Moving Picture Experts Group. Είναι ένα standard για τη συµπίεση πληροφοριών κατά τη µετάδοση εικόνας και ήχου. Χρησιµοποιεί ψηφιοποίηση (digitisation), εφαρµογή DCT, κβάντιση (quantisation), πρόγνωση (prediction). MPEG-1 Σχεδιάστηκε, αρχικώς, για τη παροχή εικόνας και ήχου από CD-ROM ήτ1 γραµµή (Ethernet). Εξασφαλίζει καλή ποιότητα µε ρυθµό µετάδοσης δεδοµένων 1.5Mbps (σταθερό) MPEG-2 Σχεδιάστηκε για ψηφιακή µετάδοση (broadcast) εικόνας και ήχου. Υποστηρίζει πολύ µεγαλύτερους ρυθµούς µετάδοσης δεδοµένων (1,5-15Mbps).

9 Πώς λειτουργεί η συµπίεση MPEG-2 Το MPEG-2 στηρίζεται στην κωδικοποίηση µιας οµάδας εικόνων (Group of Pictures GOP). Κάθε GOP έχει ένα σταθερό frame ως πρώτη εικόνα, το οποίο είναι ανεξάρτητο από οποιοδήποτε άλλο frame για αποκωδικοποίηση και καλείται Ι Intra-frame. GOP Τα υπολοιπα frames του GOP (B & P) σχηµατίζονται από την κωδικοποιηµένη διαφορά µεταξύ του frame εισόδου και του προηγούµενου frame.

10 ηλ. στην MPEG-2 δεν εκπέµπεται ολόκληρη η είκόνα αλλά η διαφορά της από την προηγούµενη. Στο παρακάτω σχήµα εκπέ µπεται µόνο η κίνηση του αεροπλάνου και όχι το φόντο.

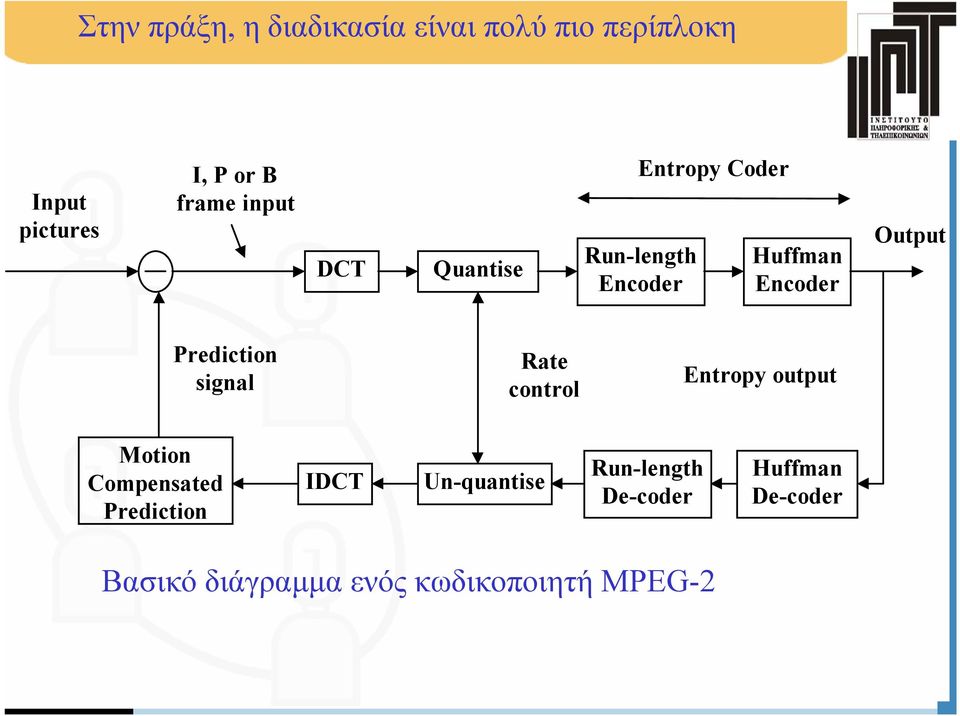

11 Στην πράξη, η διαδικασία είναι πολύ πιο περίπλοκη Input pictures I, P or B frame input DCT Quantise Entropy Coder Run-length Encoder Huffman Encoder Output Prediction signal Rate control Entropy output Motion Compensated Prediction IDCT Un-quantise Run-length De-coder Huffman De-coder Bασικό διάγραµµα ενός κωδικοποιητή MPEG-2

12 Το σήµα βασικήςζώνης: Συµπίεση και πολυπλεξία

13 Πακέτα µεταφοράς Μπορούν να περιέχουν: Ψηφιοποιηµένο και συµπιεσµένο οπτικοακουστικό σήµα (Audio / Video elementary streams) Πληροφορίες συστήµατος (System Information σηµατοδοσία) εδοµένα οποιασδήποτε µορφής (private data) όπως π.χ. πακέτα IP

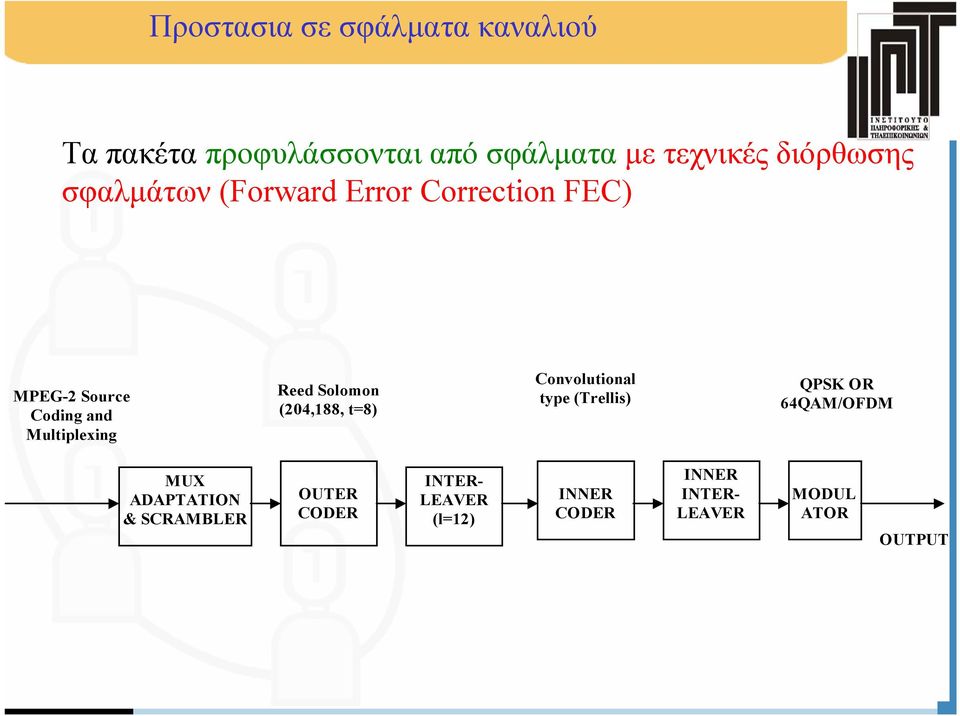

14 Προστασια σε σφάλµατα καναλιού Τα πακέτα προφυλάσσονται από σφάλµατα µε τεχνικές διόρθωσης σφαλµάτων (Forward Error Correction FEC) MPEG-2 Source Coding and Multiplexing Reed Solomon (204,188, t=8) Convolutional type (Trellis) QPSK OR 64QAM/OFDM MUX ADAPTATION & SCRAMBLER OUTER CODER INTER- LEAVER (l=12) INNER CODER INNER INTER- LEAVER MODUL ATOR OUTPUT

15 ΙΑΝΟΜΗ ΨΗΦΙΑΚΗΣ ΤΗΛΕΟΡΑΣΗΣ Η ραγδαία ανάπτυξη της ψηφιακής τηλεόρασης στην Ευρώπη, οφείλεται κατά κύριο λόγο στο πρόγραµµα Digital Video Broadcasting (DVB). Το πρόγραµµα αυτό ξεκίνησε στις αρχές της δεκαετείας του 90 µε σκοπό την ανάπτυξη της ψηφιακής κωδικοποίησης και µετάδοσης τηλεοπτικών προγραµµάτων στις Ευρωπαϊκές χώρες. Σήµερα είναι standard. Η ψηφιακή τηλεόραση διανέµεται µε 3 τρόπους : µέσω δορυφόρου (DVB-S) µέσω επίγειας ασύρµατης ζεύξης (DVB-T) µέσωεπίγειαςκαλωδιακήςζεύξης(dvb-c) Και τα τρία συστήµατα χρησιµοποιούν τεχνική MPEG-2 για τη µετάδοση του τηλεοπτικού σήµατος.

16 DVB-S : διαµόρφωση QPSK ΙΑΜΟΡΦΩΣΕΙΣ DVB-T : QPSK, 16-QAM, 64-QAM σε σχήµα πολλαπλών ορθογωνίων φερόντων (Coded Orthogonal Frequency Division Multiplexing) DVB-C : QPSK, 16,32 ή 64-QAM. Ωφέλιµη χωρητικότητα DVB-T

17 ιανοµή ψηφιακής δορυφορικής τηλεόρασης. 14 GHz 12 GHz ΣΗΜΑ VIDEO ΚΩ ΙΚ. MPEG-2 ΚΩ ΙΚ. MPEG-2 ΚΩ ΙΚ. MPEG-2 Π Ο Λ Υ Π Λ Ε Κ Τ Η Σ T D M ΜΕΤΑΛΛΑΚΤΗΣ ΣΥΧΝΟΤΗΤΑΣ& ΕΝΙΣΧΥΤΗΣ ΙΣΧΥΟΣ ΙΑΜΟΡΦΩΤΗΣ QPSK TRANSPORT STREAM R=55 Mb/s ή R=27.5 MSym/s 10 TV PROGRAMS + RADIO IF=70 MHz BW=36 MHz MHz ΗΧΟΣ ΜΟΝΑ Α ΛΗΨΗΣ ΧΑΜΗΛΟΥ ΘΟΡΥΒΟΥ ΨΗΦΙΑΚΟΣ ΕΚΤΗΣ / ΑΠΟ ΙΑΜΟΡ ΦΩΤΗΣ MONITOR ΤΗΛΕΟΡΑΣΗΣ ΕΙΚΟΝΑ ΕΛΕΓΧΟΜΕΝΗ ΠΡΟΣΒΑΣΗ (CA)

18 Φάσµααναλογικής& ψηφιακής δορυφορικής τηλεόρασης FM (SPAN=20 MHz) Εύρος ζώνης 40 ΜΗz για bit rate 27,5 MSymbol/s (QPSK modulation) έκα προγράµµατα τηλεόρασης αντι ενός

19 ιανοµήψηφιακήςεπίγειαςτηλεόρασης. ΣΗΜΑ VIDEO UHF BAND ΚΩ ΙΚ. MPEG-2 ΚΩ ΙΚ. MPEG-2 ΚΩ ΙΚ. MPEG-2 Π Ο Λ Υ Π Λ Ε Κ Τ Η Σ T D M ΜΕΤΑΛΛΑΚΤΗΣ ΣΥΧΝΟΤΗΤΑΣ& ΕΝΙΣΧΥΤΗΣ ΙΣΧΥΟΣ ΙΑΜΟΡΦΩΤΗΣ 64 QAM / OFDM TRANSPORT STREAM R=4-31 Mb/s Typical 22 Mb/s 4 PROGRAMS IF=36 MHz BW=8 MHz ΗΧΟΣ ΕΚΤΗΣ ΑΠΟ ΙΑΜΟΡ ΦΩΤΗΣ OFDM / 64QAM MONITOR ΤΗΛΕΟΡΑΣΗΣ ΕΙΚΟΝΑ ΕΛΕΓΧΟΜΕΝΗ ΠΡΟΣΒΑΣΗ (CA)

20 Στην επίγεια ψηφιακή τηλεόραση χρησιµοποιείται η OFDM (Orthogonal Frequency Division Multiplexing) Σε αυτήν, το εκπεµπόµενο σήµα είναιοµετασχηµατισµός Fourier του αρχικού QAM σήµατος. Αποτελείται από µια σειρά από φέροντα

21 Φάσµααναλογικής τηλεόρασης (ΑΜ) (SPAN=5 MHz) Φάσµα ψηφιακήςτηλεόρασης

22 Τα πλεονεκτήµατα της επίγειας ψηφιακής τηλεόρασης είναι: 4-6 τηλεοπτικά προγράµµατα σε 8 MHz αντί ενός υνατότητα λήψης σε κινούµενους χρήστες (multipath) υνατότητα παροχής Internet µεσα από τα τηλεοπτικά προγράµµατα υνατότητα δηµιουργίας Single Frequency Networks (SFN) όπου πολλοί σταθµοί εκπέµπουν τα ίδια προγράµµατα από διαφορετικές τοποθεσίες (Υµηττός-Πάρνηθα-Αιγινα) στην ίδια όµως συχνότητα. Οι δέκτες µπορούν και λαµβάνουν το ισχυρότερο σήµα, ενώ τα άλλα τα θεωρούν multipath και τα απορρίπτουν

23 Παροχή Internet (γενικά TCP/IP µέσω DVB-T Χρήση παραδοσιακών client-server εφαρµογών σε τηλεοπτικά προγράµµατα για ενεργό συµµετοχή του κοινού (τηλεψηφοφορία, αναδραστικές διαφηµίσεις, τηλεπαιχνίδια κλπ.) Λήψη πληροφοριών on-demand και σε πραγµατικό χρόνο σχετικά µε τα προβαλλόµενα προγράµµατα και διαφηµίσεις Εύκολη µετακίνηση και εγκατάσταση σηµείων παροχής πληροφοριών στο κοινό ( infokiosks ) που διασυνδέονται ασύρµατα µέσω ενός κοινού DVB-T downlink, χωρίς την απαίτηση ενσύρµατης υποδοµής Πληροφορίες κίνησης και τηλε-πλοήγηση σε ιδιωτικά µέσα µεταφοράς (αυτοκίνητα, φορτηγά). Υπάρχουν πολλά σενάρια για την εγκατάσταση πολυµεσικών συστηµάτων και σε αυτοκίνητα, βασισµένων στο DVB-T Παροχή νέων αµφίδροµων πολυµεσικών εφαρµογών στους πελάτες µαζικών µέσων µεταφοράς (κυρίως λεωφορείων µεγάλων αποστάσεων, τραίνων, πλοίων) Εύκολη και ευρυζωνική πρόσβαση στο Internet από φορητά τερµατικά παντού και οποτεδήποτε σε ταχύτητες πολύ υψηλότερες των κινητών τερµατικών τρίτης γενιάς.

24 Αρχιτεκτονική δικτύου DVB-T µονόδροµο άρα απαιτείται δίκτυο επιστροφής

25 Υλοποίηση µε κανάλι επιστροφής PSTN

26 ΠΛΕΟΝΕΚΤΗΜΑΤΑ & ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΣΕ ΣΧΕΣΗ ΜΕ ΤΗΝ ΑΝΑΛΟΓΙΚΗ ΕΠΙΓΕΙΑ ΠΕΡΙΣΣΟΤΕΡΑ ΚΑΝΑΛΙΑ ΣΤΗΝ ΠΕΡΙΟΧΗ UHF (ΣΕ ΕΝΑ ΑΝΑΛΟΓΙΚΟ ΚΑΝΑΛΙ ΤΩΝ 8 MHz ΑΝΤΙΣΤΟΙΧΟΥΝ 4-6 ΨΗΦΙΑΚΑ ΠΡΟΓΡΑΜΜΑΤΑ) ΕΞΟΙΚΟΝΟΜΙΣΗ ΣΥΧΝΟΤΗΤΩΝ (ΛΟΓΩ SFN) Ο ΣΗΜΕΡΙΝΟΣ ΧΑΡΤΗΣ ΣΥΧΝΟΤΗΤΩΝ ΕΙΝΑΙ ΑΧΡΗΣΤΟΣ ΥΝΑΤΟΤΗΤΑ ΠΑΡΟΧΗΣ INTERNET & ΙΚΤΥΑΚΩΝ ΥΠΗΡΕΣΙΩΝ ΥΝΑΤΟΤΗΤΑ ΑΜΦΙ ΡΟΜΟΤΗΤΑΣ (Ο ΠΑΘΗΤΙΚΟΣ ΤΗΛΕΘΕΑΤΗΣ ΜΕΤΑΣΧΗΜΑΤΙΖΕΤΑΙ ΣΕ ΕΝΕΡΓΟ)

27 ΚΑΛΥΤΕΡΗ ΠΟΙΟΤΗΤΑ ΗΧΟΥ (DOLBY SURROUND ΚΛΠ) ΥΝΑΤΟΤΗΤΑ ΠΑΡΟΧΗΣ ΣΕ ΚΙΝΟΥΜΕΝΟΥΣ ΧΡΗΣΤΕΣ (Π.Χ. ΣΕ ΜΕΣΑ ΜΑΖΙΚΗΣ ΜΕΤΑΦΟΡΑΣ, ΚΑΙ ΓΙΑ ΙΑΦΗΜΙΣΕΙΣ) ΜΕΤΡΗΣΕΙΣ ΑΚΡΟΑΜΑΤΙΚΟΤΗΤΑΣ ΜΕ ΑΚΡΙΒΕΙΑ ΚΑΙ ΟΧΙ EXTRAPOLATION (ΛΟΓΩ ΚΑΝΑΛΙΟΥ ΕΠΙΣΤΡΟΦΗΣ) ΕΠΙΛΕΚΤΙΚΗ ΙΑΦΗΜΙΣΗ ΑΝΑΛΟΓΑ ΜΕ ΤΑ ΕΝ ΙΑΦΕΡΟΝΤΑ ΤΟΥ ΤΗΛΕΘΕΑΤΗ

28 ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΣΕ ΣΧΕΣΗ ΜΕ ΤΗΝ ΑΝΑΛΟΓΙΚΗ ΕΠΙΓΕΙΑ ΑΠΟ ΤΕΧΝΙΚΗ ΑΠΟΨΗ ΕΝ ΥΠΑΡΧΟΥΝ ΜΕΙΟΝΕΚΤΗΜΑΤΑ. ΜΕΙΟΝΕΚΤΗΜΑΤΑ ΥΠΑΡΧΟΥΝ ΑΠΟ ΤΗΝ ΑΠΟΨΗ ΤΗΣ ΑΓΟΡΑΣ, ΚΑΙ ΣΥΓΚΕΚΡΙΜΕΝΑ: ΧΡΕΩΣΗ ΤΗΛΕΘΕΑΤΗ (ΣΥΝ ΡΟΜΗΤΙΚΗ) (Η ΟΠΟΙΑ ΟΜΩΣ ΕΝ ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΗ) ΥΣΚΟΛΙΑ ΣΤΟ ΜΕΤΑΒΑΤΙΚΟ ΣΤΑ ΙΟ (ΟΠΟΥ ΤΟ ΠΡΟΓΡΑΜΜΑ ΕΚΠΕΜΠΕΤΑΙ ΚΑΙ ΑΝΑΛΟΓΙΚΑ ΚΑΙ ΨΗΦΙΑΚΑ) ΜΕ ΤΗΝ ΣΗΜΕΡΙΝΗ ΠΛΗΘΩΡΑ ΤΗΛΕΟΠΤΙΚΩΝ ΕΚΠΟΜΠΩΝ ΕΝ ΓΝΩΡΙΖΟΥΜΕ ΠΟΣΟ ΕΥΚΟΛΑ ΘΑ ΠΕΙΣΘΕΙ Ο ΤΗΛΕΘΕΑΤΗΣ ΝΑ ΑΓΟΡΑΣΕΙ ΨΗΦΙΑΚΟ ΕΚΤΗ)

29 Επίγεια Vs ορυφορικής ΣΤΗΝ ΕΠΙΓΕΙΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Η Ι ΙΑ ΥΠΟ ΟΜΗ (ΚΕΡΑΙΑ, ΚΑΛΩ ΙΟ ΚΑΘΟ ΟΥ). ΕΝ ΧΡΕΙΑΖΕΤΑΙ ΕΘΝΙΚΗ ΠΛΑΤΦΟΡΜΑ ΑΛΛΑ ΤΟΠΙΚΗ ΑΝΕΞΑΡΤΗΤΟΠΟΙΗΣΗ ΤΩΝ ΤΗΛΕΟΠΤΙΚΩΝ ΣΤΑΘΜΩΝ (Ι ΙΩΣ ΤΩΝ ΜΙΚΡΩΝ) ΕΝ ΑΠΑΙΤΕΙΤΑΙ ΥΨΗΛΟ ΚΟΣΤΟΣ ΕΝΟΙΚΙΟΥ ΣΤΟΝ ΟΡΥΦΟΡΟ ΜΕΓΑΛΥΤΕΡΗ ΤΑΧΥΤΗΤΑ ΣΕ INTERNET (ΤΟ DELAY ΤΟΥ ΟΡΥΦΟΡΟΥ ΕΙΝΑΙ ΜΕΓΑΛΟ ΚΑΙ ΜΕΙΩΝΕΙ ΤΗΝ ΤΑΧΥΤΗΤΑ ΠΡΟΣΒΑΣΗΣ)

30 ΒΕΒΑΙΑ, Η ΠΕΡΙΟΧΗ ΚΑΛΥΨΗΣ ΓΙΑ ΤΗΝ ΕΠΙΓΕΙΑ ΕΙΝΑΙ ΤΟΠΙΚΗ ΚΑΙ ΟΧΙ ΕΘΝΙΚΗ, ΟΠΩΣ ΣΤΗΝ ΟΡΥΦΟΡΙΚΗ. ΓΙΑΥΤΟ ΚΑΙ Η ΕΠΙΓΕΙΑ ΨΗΦΙΑΚΗ ΤΗΛΕΟΡΑΣΗ ΑΠΕΥΘΥΝΕΤΑΙ ΚΥΡΙΩΣ ΣΕ ΤΟΠΙΚΟΥΣ ΤΗΛΕΟΠΤΙΚΟΥΣ ΣΤΑΘΜΟΥΣ ΠΟΥ ΘΕΛΟΥΝ ΜΕ ΜΙΚΡΟ ΚΟΣΤΟΣ ΝΑ ΜΠΟΥΝ ΣΤΗΝ ΕΠΟΧΗ ΤΗΣ ΝΕΑΣ ΨΗΦΙΑΚΗΣ ΤΗΛΕΟΡΑΣΗΣ. ΕΠΙΣΗΣ ΤΟΥΣ ΠΡΟΣΦΕΡΕΙ ΤΗΝ ΥΝΑΤΟΤΗΤΑ ΝΑ ΦΤΑΣΟΥΝ ΣΤΑΜΕΓΑΛΑΑΣΤΙΚΑΚΕΝΤΡΑΚΑΙΝΑ ΜΕΓΑΛΩΣΟΥΝ ΤΟ ΤΗΛΕΟΠΤΙΚΟ ΚΟΙΝΟ ΤΟΥΣ.

31 ΣΥΓΧΡΟΝΕΣ ΤΑΣΕΙΣ Σήµερα η Ευρώπη θεωρείται πρωτοπόρος σε δύο τοµείς: Την επίγεια ψηφιακή τηλεόραση Την κινητή τηλεφωνία Οι δυο τεχνολογίες έχουν ακολουθήσει, µέχρι τώρα, διαφορετικούς δρόµους. Ηρθε η ώρα της ενοποίησής τους. Η ραγδαία ανάπτυξη των υπηρεσιών που στηρίζονται στο Internet, οδηγεί τους διανοµείς τηλεοπτικών προγραµµάτων (broadcasters) να θέλουν να χρησιµοποιήσουν το Internet ως µηχανισµό µεταβίβασης και την κινητή τηλεφωνία (GSM, UMTS) για να εµπλουτίσουν το περιεχόµενό τους µε πολυµέσα. Από την άλλη, οι παροχείς υπηρεσιών κινητής τηλεφωνίας επιθυµούν να δώσουν στους χρήστες τους πρόσβαση σε πολυµεσικό περιεχόµενο και µε τον τρόπο αυτό να προσφέρουν µια νέα ποικιλία από υπηρεσίες πρόσθετης αξίας (added-value)

32 Πολλά τεχνολογικά, νοµικά και οικονοµικά προβλήµατα προκύπτουν, που χρειάζονται επίλυση. Μια νέα εποχή ερευνητικών αλλά και εµπορικών δραστηριοτήτων ανατέλλει, γνωστή ως : ΑΜΦΙ ΡΟΜΗ ΙΑΝΟΜΗ (INTERACTIVE BROADCASTING) Βασικοίστόχοιείναι: Η ΕΝΟΠΟΙΗΣΗ ΤΩΝ ΤΕΧΝΟΛΟΓΙΩΝ (GSM, DVB, LMDS, UMTS κλπ) Η ΕΠΕΚΤΑΣΗ ΤΗΣ ΠΑΡΟΧΗΣ ΥΠΗΡΕΣΙΩΝ ΠΟΛΥΜΕΣΩΝ ΣΕ ΚΙΝΟΥΜΕΝΟΥΣ ΧΡΗΣΤΕΣ ΧΡΗΣΗ IP (Internet) ΓΙΑ ΟΛΕΣ ΤΙΣ ΥΠΗΡΕΣΙΕΣ

33 ATHENA IST project UHF transmission to broadcasting area (TV programmes + IP traffic) F0 TV studio F1 CMN at metropolis downtown with WLAN Regenerative DVB-T F2 F3 CMN at Industrial zone LEGEND PSTN/ISDN PSTN Uplink form CMN Downlink DVB-T Broadcasting area Broadcasting area (i.e. 50km radius) ISDN CMN at outskirts (i.e. 40km from regenerative DVB-T) xdsl MHP TV Link Wireless Optical MMDS/ LMDS UHF reception antenna

34 Satellite receiver COFDM modulator MPEG-2 TS Server (MPEG-2 TV programmes) IP encapsulator and remultiplxer UHF amplifier Πλατφόρµα επίγειαςψηφιακήςτηλεόρασηςστοεργαστήριο ΠΑΣΙΦΑΗ στο Κέντρο Τεχνολογικής Έρευνας Κρήτης

35 From regenerative satellite (DVB-S downlink) F Receiver demodulator IP demultiplexer TV programme(s) IP From Cell Main Nodes F 1 F 2 F 3 Receiver 1 Receiver 2 Receiver 3 IP IP Local Ethernet IP UHF broadcasting F 0 IP/DVB MULTIPLEXER (TV+IP) Receiver Demodulator From TV studio TS DVB-T Tx To regenerative satellite (DVB-S uplink) Fa Re-multiplexer DVB-S Tx
