1 ΠΑΡΑΔΟΤΕΟ ΠΕ2 Συλλογή, επεξεργασία και ανάλυση μετεωρολογικών και υδρομετρικών παρατηρήσεων ΕΡΓΟ: «Λεπτομερής αποτύπωση κατακρημνισμάτων, εκτίμηση του υδρολογικού ισοζυγίου στον ταμιευτήρα του Μόρνου και πρόγνωση ακραίων επεισοδίων βροχής» ΑΝΑΔΟΧΟΣ: ΕΘΝΙΚΟ ΑΣΤΕΡΟΣΚΟΠΕΙΟ ΑΘΗΝΩΝ ΥΠΕΡΓΟΛΑΒΟΙ: ΕΛΛΗΝΙΚΟ ΚΕΝΤΡΟ ΘΑΛΑΣΣΙΩΝ ΕΡΕΥΝΩΝ ΧΑΡΟΚΟΠΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΟΥΛΙΟΣ 2012

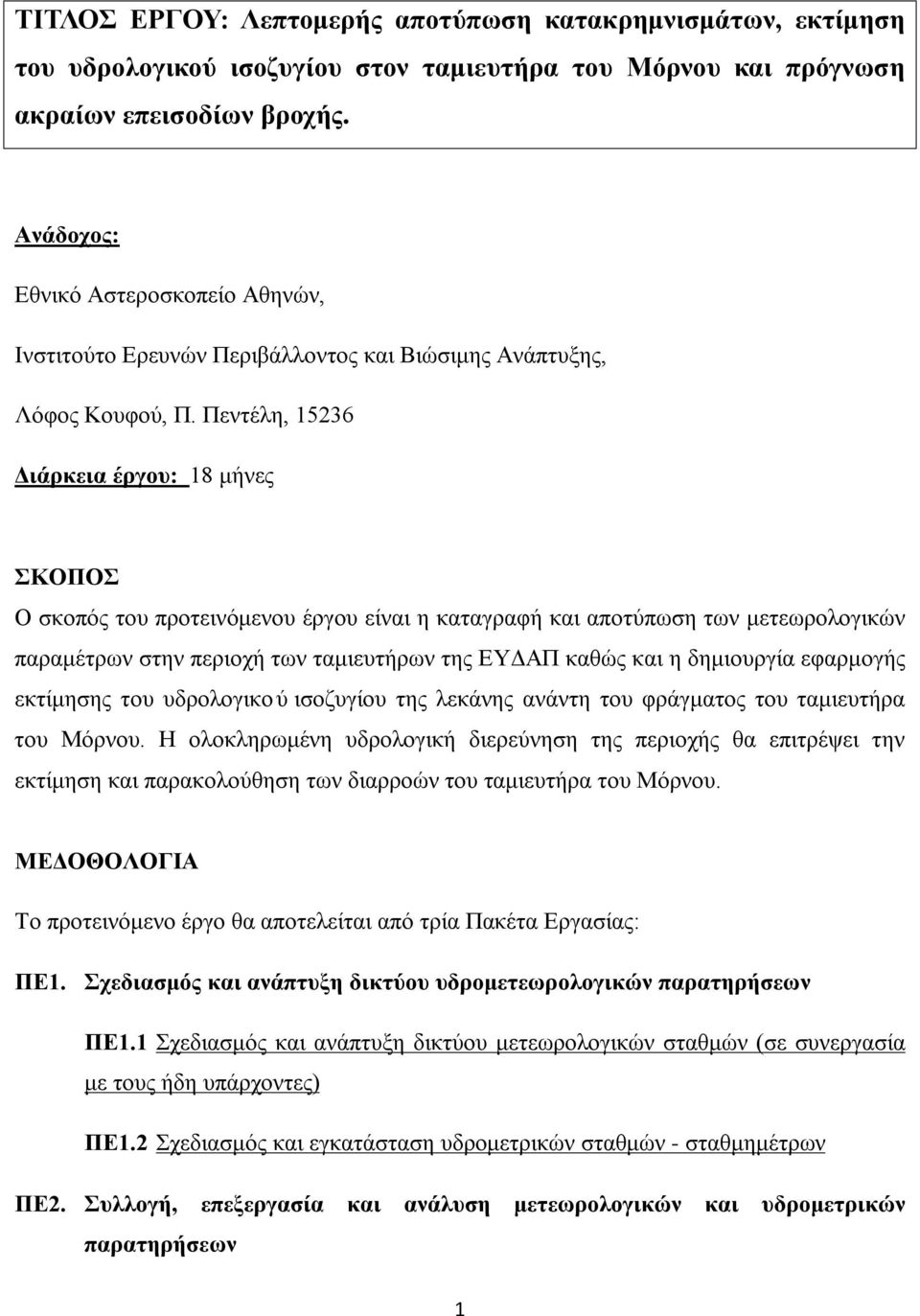

2 ΤΙΤΛΟΣ ΕΡΓΟΥ: Λεπτομερής αποτύπωση κατακρημνισμάτων, εκτίμηση του υδρολογικού ισοζυγίου στον ταμιευτήρα του Μόρνου και πρόγνωση ακραίων επεισοδίων βροχής. Ανάδοχος: Εθνικό Αστεροσκοπείο Αθηνών, Ινστιτούτο Ερευνών Περιβάλλοντος και Βιώσιμης Ανάπτυξης, Λόφος Κουφού, Π. Πεντέλη, Διάρκεια έργου: 18 μήνες ΣΚΟΠΟΣ Ο σκοπός του προτεινόμενου έργου είναι η καταγραφή και αποτύπωση των μετεωρολογικών παραμέτρων στην περιοχή των ταμιευτήρων της ΕΥΔΑΠ καθώς και η δημιουργία εφαρμογής εκτίμησης του υδρολογικού ισοζυγίου της λεκάνης ανάντη του φράγματος του ταμιευτήρα του Μόρνου. Η ολοκληρωμένη υδρολογική διερεύνηση της περιοχής θα επιτρέψει την εκτίμηση και παρακολούθηση των διαρροών του ταμιευτήρα του Μόρνου. ΜΕΔΟΘΟΛΟΓΙΑ Το προτεινόμενο έργο θα αποτελείται από τρία Πακέτα Εργασίας: ΠΕ1. Σχεδιασμός και ανάπτυξη δικτύου υδρομετεωρολογικών παρατηρήσεων ΠΕ1.1 Σχεδιασμός και ανάπτυξη δικτύου μετεωρολογικών σταθμών (σε συνεργασία με τους ήδη υπάρχοντες) ΠΕ1.2 Σχεδιασμός και εγκατάσταση υδρομετρικών σταθμών - σταθμημέτρων ΠΕ2. Συλλογή, επεξεργασία και ανάλυση μετεωρολογικών και υδρομετρικών παρατηρήσεων 1

3 ΠΕ2.1 ΠΕ2.2 ΠΕ2.3 Χωροχρονική απεικόνιση πεδίου βροχόπτωσης. Σύστημα εκτίμησης ύψους και ισοδύναμου ύψους νερού χιονοκάλυψης Χωροχρονική απεικόνιση της στάθμης νερού ΠΕ3. Υπολογισμός του υδρολογικού ισοζυγίου του ταμιευτήρα του Μόρνου καθώς και πρόγνωση ακραίων επεισοδίων βροχής ΑΝΑΜΕΝΟΜΕΝΑ ΟΦΕΛΗ Στα αναμενόμενα οφέλη για την ΕΥΔΑΠ αναφέρονται : η βελτίωση της διαχείρισης του ταμιευτήρα του Μόρνου, με βαση τα δεδομένα ενός ολοκληρωμένου συστήματος επίγειων παρατηρήσεων και αποτελεσμάτων αριθμητικών μοντέλων, που θα λειτουργεί σε καθημερινή βάση η καταγραφή της διαχρονικής εξέλιξης των διαρροών του Ταμιευτήρα. 2

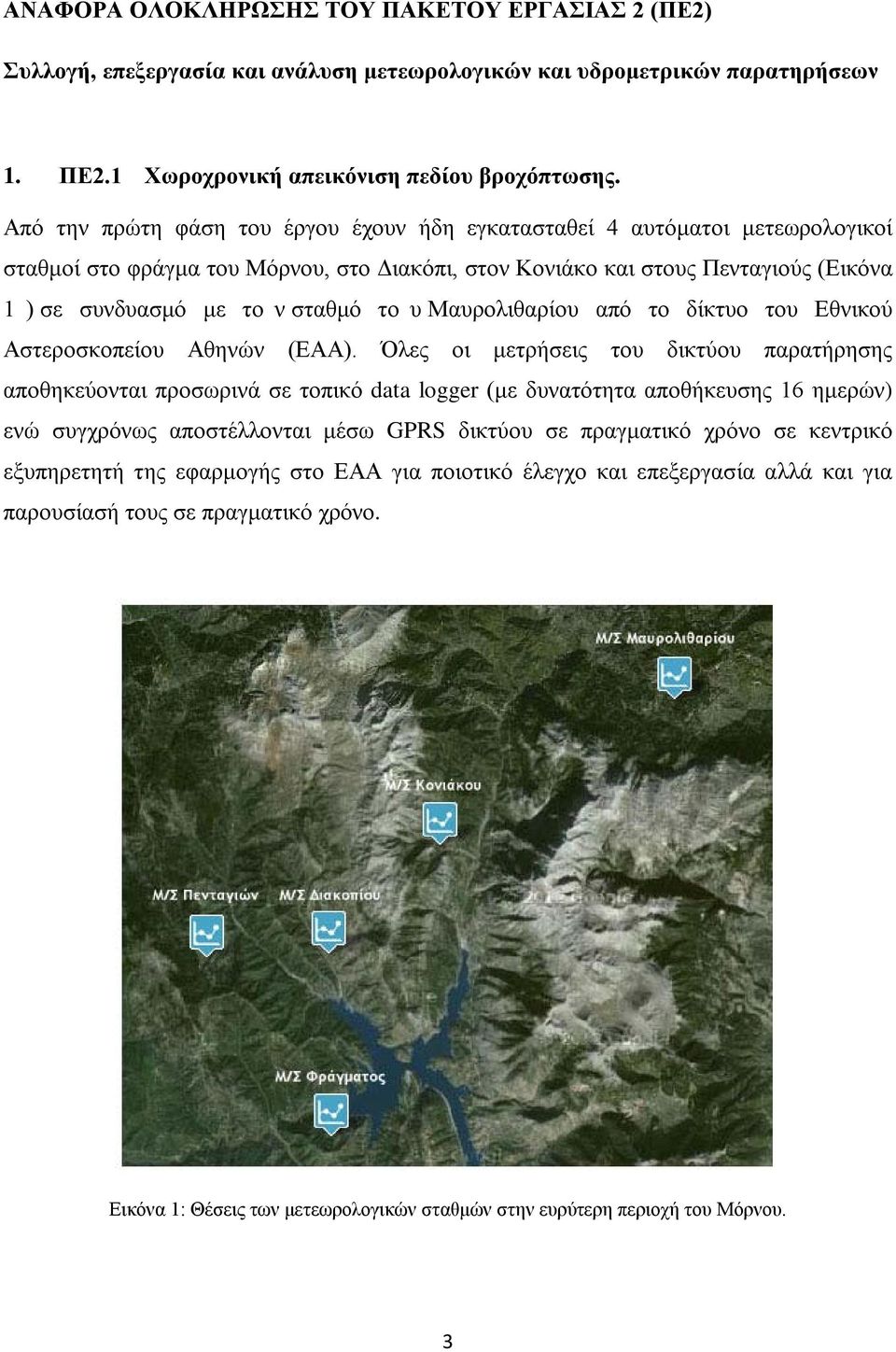

4 ΑΝΑΦΟΡΑ ΟΛΟΚΛΗΡΩΣΗΣ ΤΟΥ ΠΑΚΕΤΟΥ ΕΡΓΑΣΙΑΣ 2 (ΠΕ2) Συλλογή, επεξεργασία και ανάλυση μετεωρολογικών και υδρομετρικών παρατηρήσεων 1. ΠΕ2.1 Χωροχρονική απεικόνιση πεδίου βροχόπτωσης. Από την πρώτη φάση του έργου έχουν ήδη εγκατασταθεί 4 αυτόματοι μετεωρολογικοί σταθμοί στο φράγμα του Μόρνου, στο Διακόπι, στον Κονιάκο και στους Πενταγιούς (Εικόνα 1)σε συνδυασμό με τονσταθμό τουμαυρολιθαρίου από το δίκτυο του Εθνικού Αστεροσκοπείου Αθηνών (ΕΑΑ). Όλες οι μετρήσεις του δικτύου παρατήρησης αποθηκεύονται προσωρινά σε τοπικό data logger (με δυνατότητα αποθήκευσης 16 ημερών) ενώ συγχρόνως αποστέλλονται μέσω GPRS δικτύου σε πραγματικό χρόνο σε κεντρικό εξυπηρετητή της εφαρμογής στο ΕΑΑ για ποιοτικό έλεγχο και επεξεργασία αλλά και για παρουσίασή τους σε πραγματικό χρόνο. Εικόνα 1: Θέσεις των μετεωρολογικών σταθμών στην ευρύτερη περιοχή του Μόρνου. 3

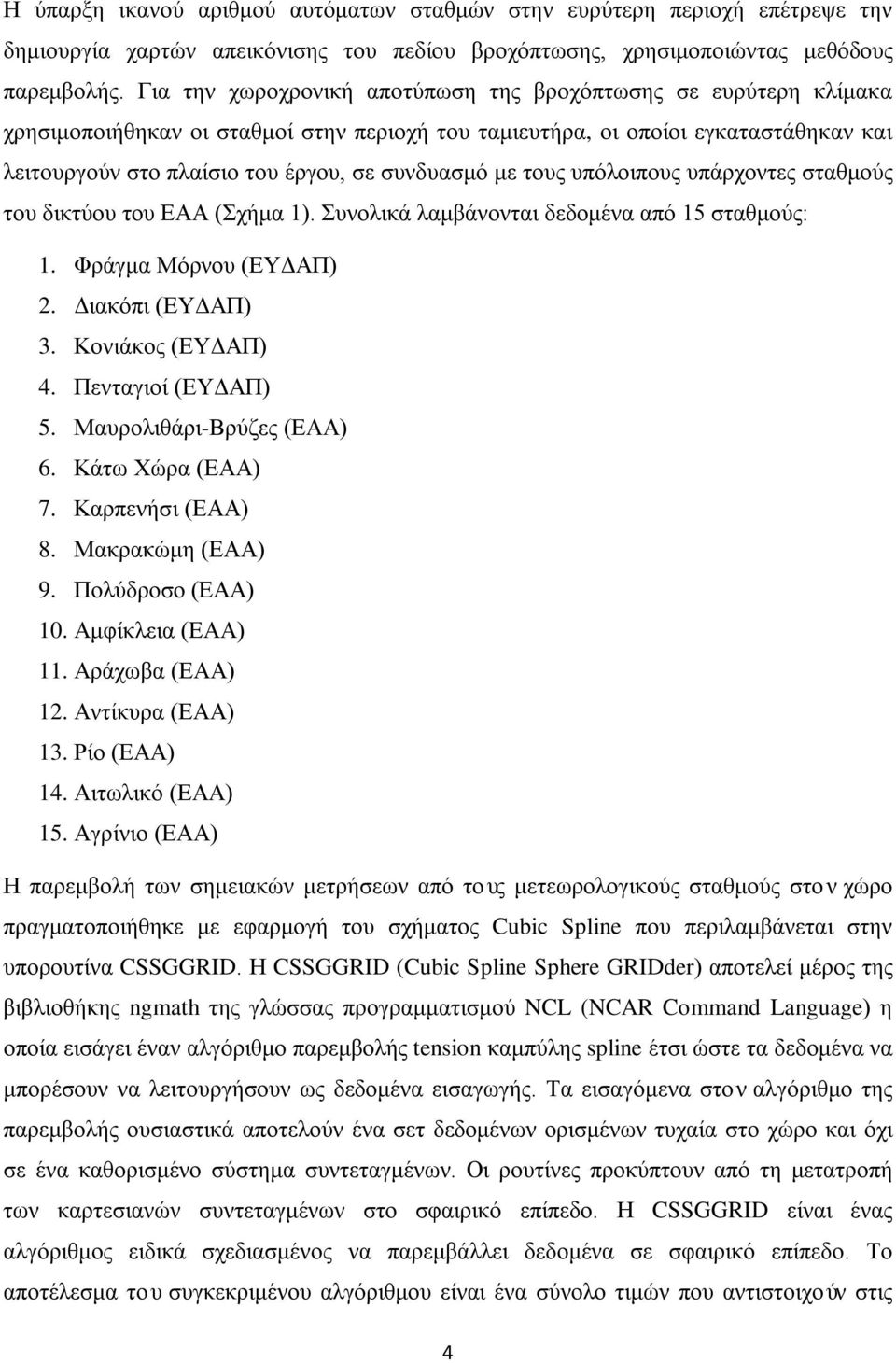

5 Η ύπαρξη ικανού αριθμού αυτόματων σταθμών στην ευρύτερη περιοχή επέτρεψε την δημιουργία χαρτών απεικόνισης του πεδίου βροχόπτωσης, χρησιμοποιώντας μεθόδους παρεμβολής. Για την χωροχρονική αποτύπωση της βροχόπτωσης σε ευρύτερη κλίμακα χρησιμοποιήθηκαν οι σταθμοί στην περιοχή του ταμιευτήρα, οι οποίοι εγκαταστάθηκαν και λειτουργούν στο πλαίσιο του έργου, σε συνδυασμό με τους υπόλοιπους υπάρχοντες σταθμούς του δικτύου του ΕΑΑ (Σχήμα 1). Συνολικά λαμβάνονται δεδομένα από 15 σταθμούς: 1. Φράγμα Μόρνου (ΕΥΔΑΠ) 2. Διακόπι (ΕΥΔΑΠ) 3. Κονιάκος (ΕΥΔΑΠ) 4. Πενταγιοί (ΕΥΔΑΠ) 5. Μαυρολιθάρι-Βρύζες (ΕΑΑ) 6. Κάτω Χώρα (ΕΑΑ) 7. Καρπενήσι (ΕΑΑ) 8. Μακρακώμη (ΕΑΑ) 9. Πολύδροσο (ΕΑΑ) 10. Αμφίκλεια (ΕΑΑ) 11. Αράχωβα (ΕΑΑ) 12. Αντίκυρα (ΕΑΑ) 13. Ρίο (ΕΑΑ) 14. Αιτωλικό (ΕΑΑ) 15. Αγρίνιο (ΕΑΑ) Η παρεμβολή των σημειακών μετρήσεων από τους μετεωρολογικούς σταθμούς στον χώρο πραγματοποιήθηκε με εφαρμογή του σχήματος Cubic Spline που περιλαμβάνεται στην υπορουτίνα CSSGGRID. Η CSSGGRID (Cubic Spline Sphere GRIDder) αποτελεί μέρος της βιβλιοθήκης ngmath της γλώσσας προγραμματισμού NCL (NCAR Command Language) η οποία εισάγει έναν αλγόριθμο παρεμβολής tension καμπύλης spline έτσι ώστε τα δεδομένα να μπορέσουν να λειτουργήσουν ως δεδομένα εισαγωγής. Τα εισαγόμενα στον αλγόριθμο της παρεμβολής ουσιαστικά αποτελούν ένα σετ δεδομένων ορισμένων τυχαία στο χώρο και όχι σε ένα καθορισμένο σύστημα συντεταγμένων. Οι ρουτίνες προκύπτουν από τη μετατροπή των καρτεσιανών συντεταγμένων στο σφαιρικό επίπεδο. Η CSSGGRID είναι ένας αλγόριθμος ειδικά σχεδιασμένος να παρεμβάλλει δεδομένα σε σφαιρικό επίπεδο. Το αποτέλεσμα του συγκεκριμένου αλγόριθμου είναι ένα σύνολο τιμών που αντιστοιχούν στις 4

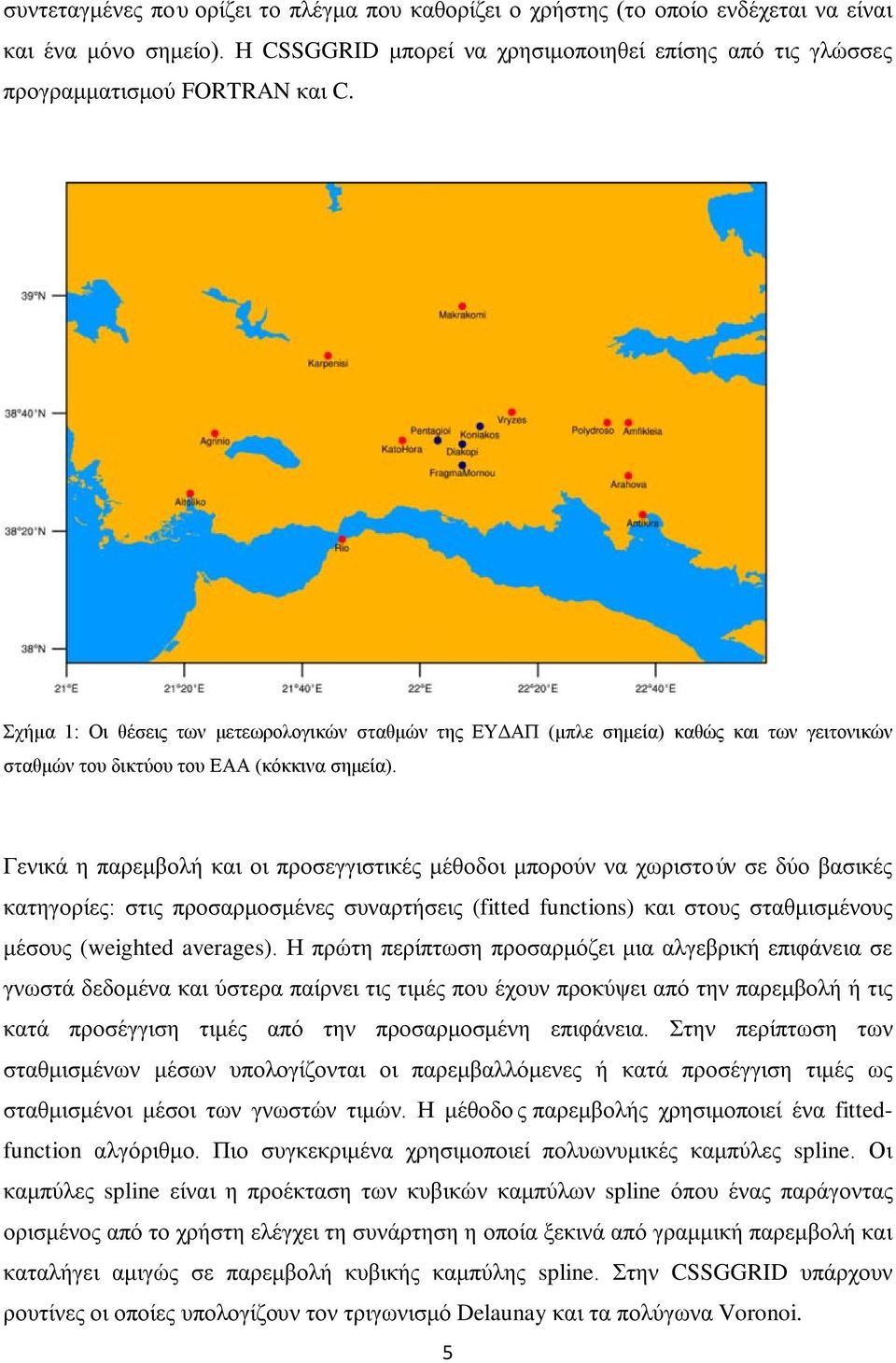

6 συντεταγμένες που ορίζει το πλέγμα που καθορίζει ο χρήστης (το οποίο ενδέχεται να είναι και ένα μόνο σημείο). Η CSSGGRID μπορεί να χρησιμοποιηθεί επίσης από τις γλώσσες προγραμματισμού FORTRAN και C. Σχήμα 1: Οι θέσεις των μετεωρολογικών σταθμών της ΕΥΔΑΠ (μπλε σημεία) καθώς και των γειτονικών σταθμών του δικτύου του ΕΑΑ (κόκκινα σημεία). Γενικά η παρεμβολή και οι προσεγγιστικές μέθοδοι μπορούν να χωριστούν σε δύο βασικές κατηγορίες: στις προσαρμοσμένες συναρτήσεις (fitted functions) και στους σταθμισμένους μέσους (weighted averages). Η πρώτη περίπτωση προσαρμόζει μια αλγεβρική επιφάνεια σε γνωστά δεδομένα και ύστερα παίρνει τις τιμές που έχουν προκύψει από την παρεμβολή ή τις κατά προσέγγιση τιμές από την προσαρμοσμένη επιφάνεια. Στην περίπτωση των σταθμισμένων μέσων υπολογίζονται οι παρεμβαλλόμενες ή κατά προσέγγιση τιμές ως σταθμισμένοι μέσοι των γνωστών τιμών. Η μέθοδος παρεμβολής χρησιμοποιεί ένα fittedfunction αλγόριθμο. Πιο συγκεκριμένα χρησιμοποιεί πολυωνυμικές καμπύλες spline. Οι καμπύλες spline είναι η προέκταση των κυβικών καμπύλων spline όπου ένας παράγοντας ορισμένος από το χρήστη ελέγχει τη συνάρτηση η οποία ξεκινά από γραμμική παρεμβολή και καταλήγει αμιγώς σε παρεμβολή κυβικής καμπύλης spline. Στην CSSGGRID υπάρχουν ρουτίνες οι οποίες υπολογίζουν τον τριγωνισμό Delaunay και τα πολύγωνα Voronoi. 5

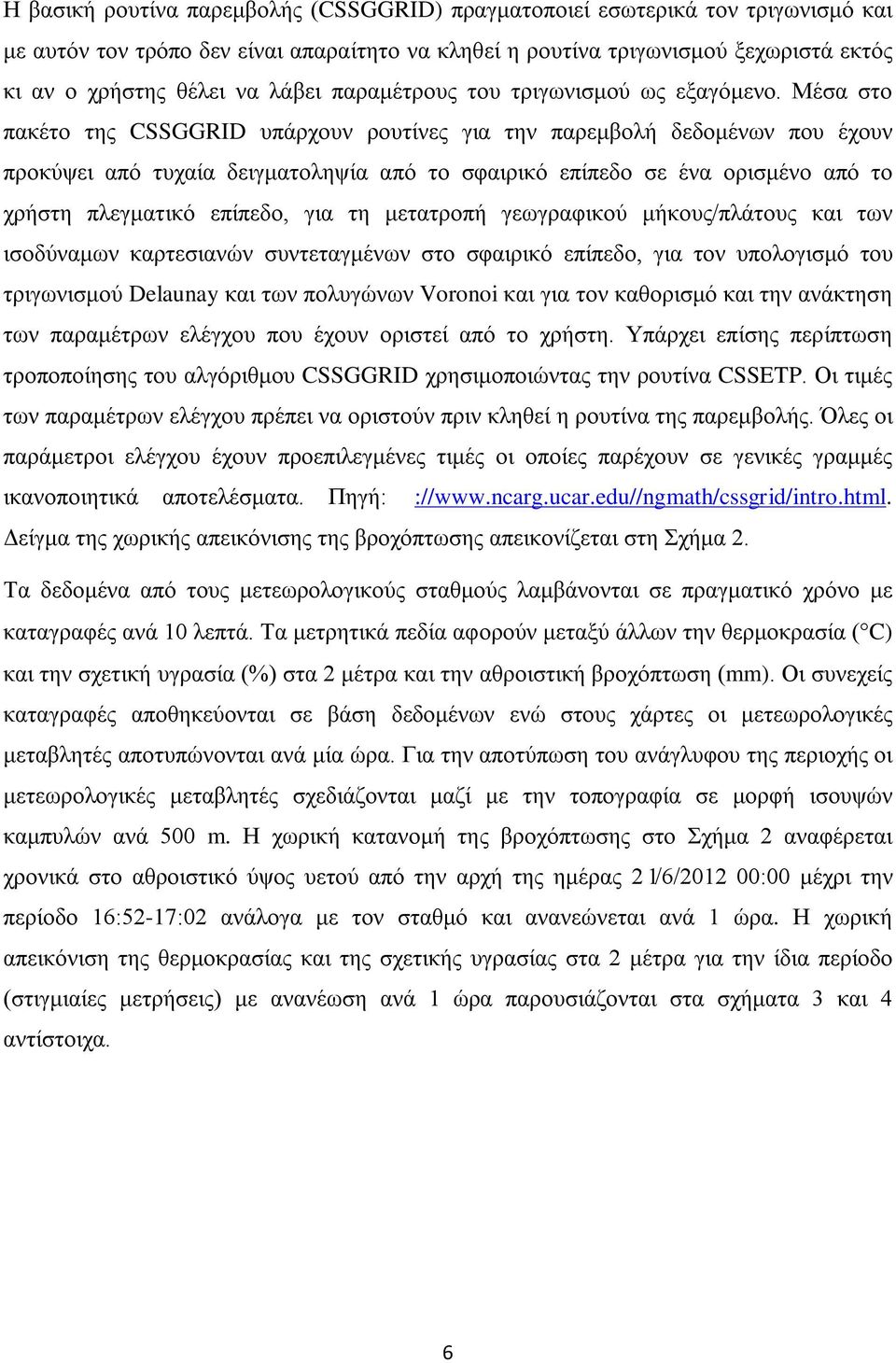

7 Η βασική ρουτίνα παρεμβολής (CSSGGRID) πραγματοποιεί εσωτερικά τον τριγωνισμό και με αυτόν τον τρόπο δεν είναι απαραίτητο να κληθεί η ρουτίνα τριγωνισμού ξεχωριστά εκτός κι αν ο χρήστης θέλει να λάβει παραμέτρους του τριγωνισμού ως εξαγόμενο. Μέσα στο πακέτο της CSSGGRID υπάρχουν ρουτίνες για την παρεμβολή δεδομένων που έχουν προκύψει από τυχαία δειγματοληψία από το σφαιρικό επίπεδο σε ένα ορισμένο από το χρήστη πλεγματικό επίπεδο, για τη μετατροπή γεωγραφικού μήκους/πλάτους και των ισοδύναμων καρτεσιανών συντεταγμένων στο σφαιρικό επίπεδο, για τον υπολογισμό του τριγωνισμού Delaunay και των πολυγώνων Voronoi και για τον καθορισμό και την ανάκτηση των παραμέτρων ελέγχου που έχουν οριστεί από το χρήστη. Υπάρχει επίσης περίπτωση τροποποίησης του αλγόριθμου CSSGGRID χρησιμοποιώντας την ρουτίνα CSSETP. Οι τιμές των παραμέτρων ελέγχου πρέπει να οριστούν πριν κληθεί η ρουτίνα της παρεμβολής. Όλες οι παράμετροι ελέγχου έχουν προεπιλεγμένες τιμές οι οποίες παρέχουν σε γενικές γραμμές ικανοποιητικά αποτελέσματα. Πηγή: :// Δείγμα της χωρικής απεικόνισης της βροχόπτωσης απεικονίζεται στη Σχήμα 2. Τα δεδομένα από τους μετεωρολογικούς σταθμούς λαμβάνονται σε πραγματικό χρόνο με καταγραφές ανά 10 λεπτά. Τα μετρητικά πεδία αφορούν μεταξύ άλλων την θερμοκρασία ( C) και την σχετική υγρασία (%) στα 2 μέτρα και την αθροιστική βροχόπτωση (mm). Οι συνεχείς καταγραφές αποθηκεύονται σε βάση δεδομένων ενώ στους χάρτες οι μετεωρολογικές μεταβλητές αποτυπώνονται ανά μία ώρα. Για την αποτύπωση του ανάγλυφου της περιοχής οι μετεωρολογικές μεταβλητές σχεδιάζονται μαζί με την τοπογραφία σε μορφή ισουψών καμπυλών ανά 500 m. Η χωρική κατανομή της βροχόπτωσης στο Σχήμα 2 αναφέρεται χρονικά στο αθροιστικό ύψος υετού από την αρχή της ημέρας 21/6/ :00 μέχρι την περίοδο 16:52-17:02 ανάλογα με τον σταθμό και ανανεώνεται ανά 1 ώρα. Η χωρική απεικόνιση της θερμοκρασίας και της σχετικής υγρασίας στα 2 μέτρα για την ίδια περίοδο (στιγμιαίες μετρήσεις) με ανανέωση ανά 1 ώρα παρουσιάζονται στα σχήματα 3 και 4 αντίστοιχα. 6

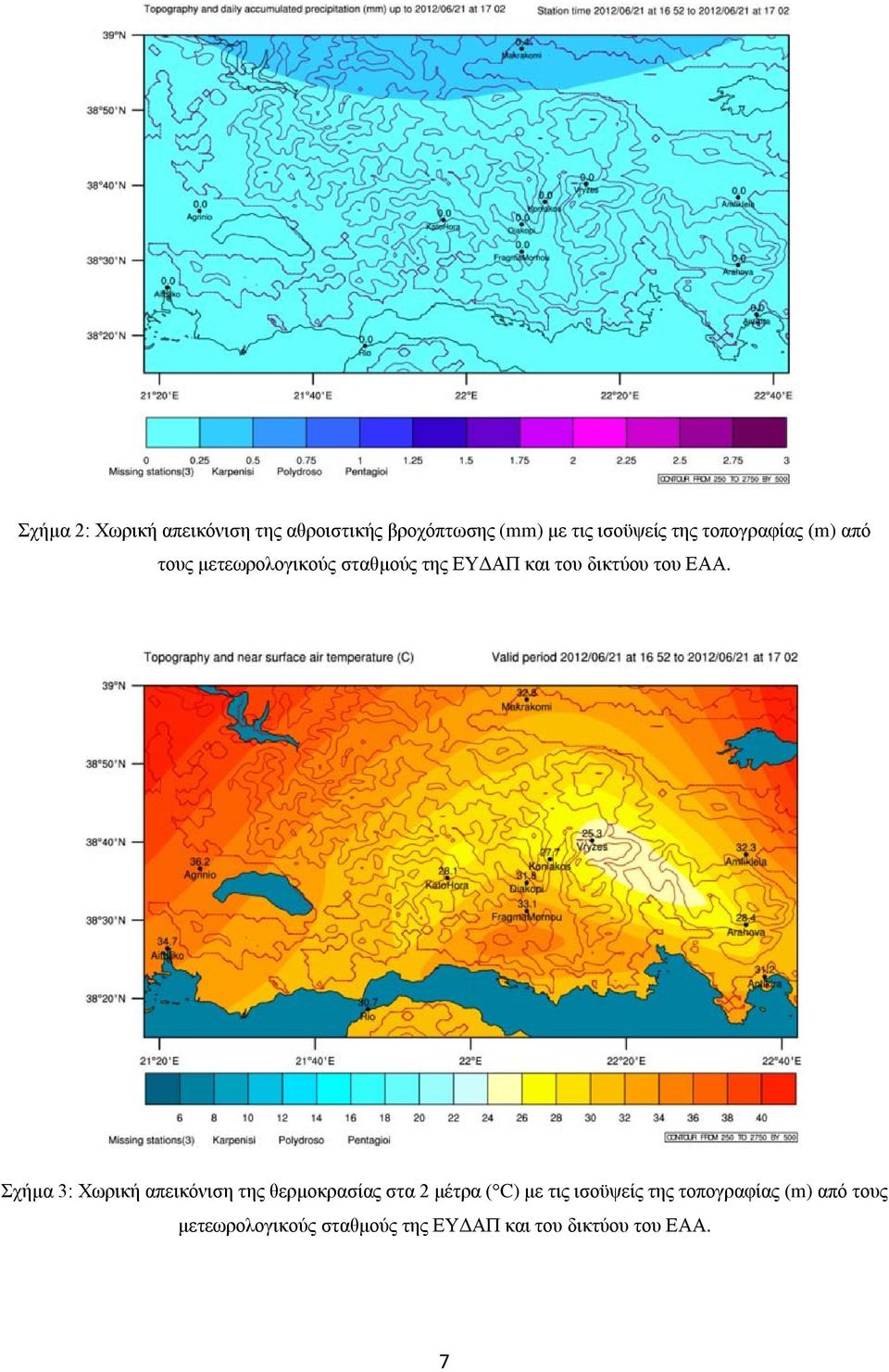

8 Σχήμα 2: Χωρική απεικόνιση της αθροιστικής βροχόπτωσης (mm) με τις ισοϋψείς της τοπογραφίας (m) από τους μετεωρολογικούς σταθμούς της ΕΥΔΑΠ και του δικτύου του ΕΑΑ. Σχήμα 3: Χωρική απεικόνιση της θερμοκρασίας στα 2 μέτρα ( C) με τις ισοϋψείς της τοπογραφίας (m) από τους μετεωρολογικούς σταθμούς της ΕΥΔΑΠ και του δικτύου του ΕΑΑ. 7

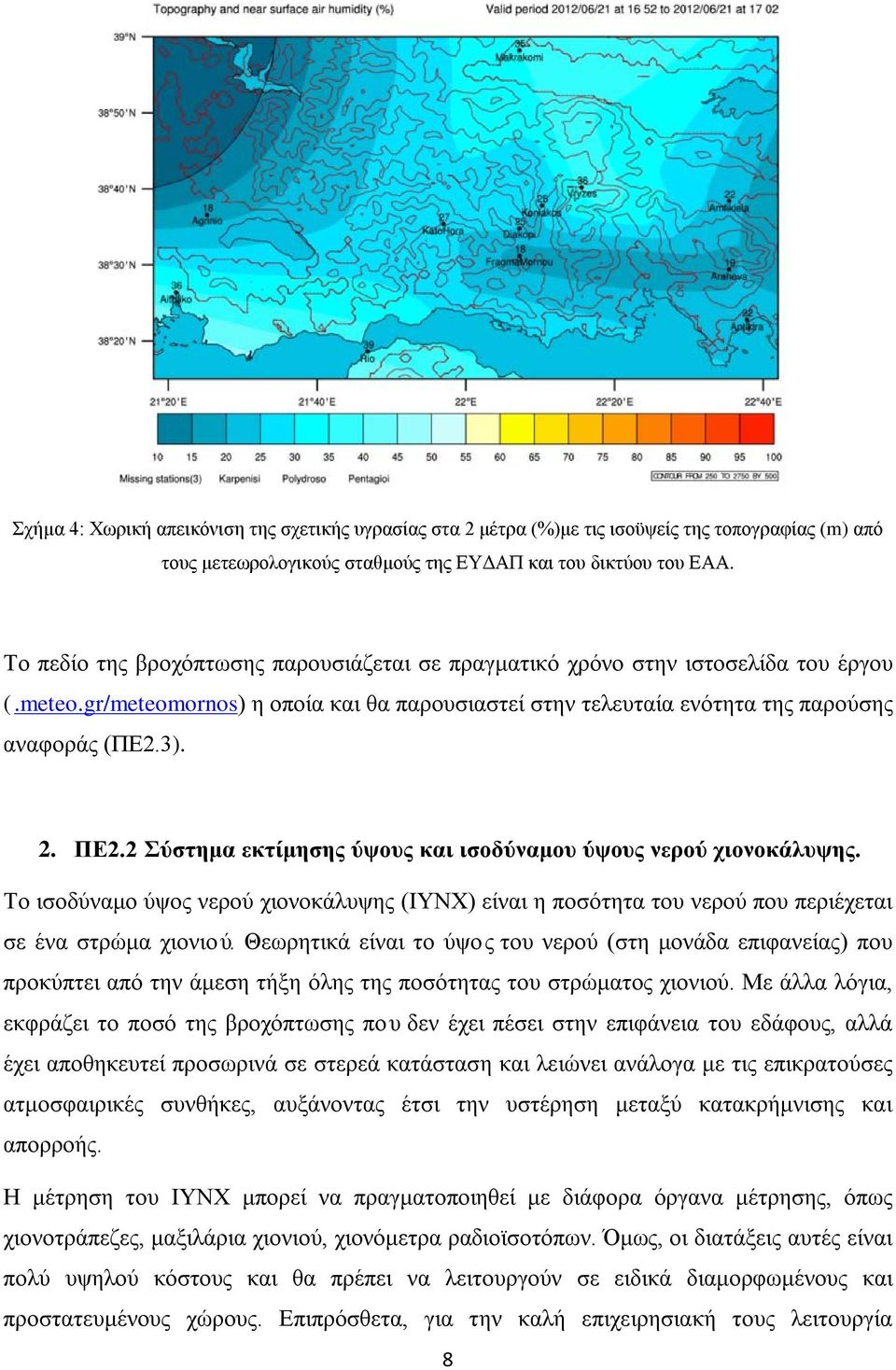

9 Σχήμα 4: Χωρική απεικόνιση της σχετικής υγρασίας στα 2 μέτρα (%)με τις ισοϋψείς της τοπογραφίας (m) από τους μετεωρολογικούς σταθμούς της ΕΥΔΑΠ και του δικτύου του ΕΑΑ. Το πεδίο της βροχόπτωσης παρουσιάζεται σε πραγματικό χρόνο στην ιστοσελίδα του έργου (.meteo.gr/meteomornos) η οποία και θα παρουσιαστεί στην τελευταία ενότητα της παρούσης αναφοράς (ΠΕ2.3). 2. ΠΕ2.2 Σύστημα εκτίμησης ύψους και ισοδύναμου ύψους νερού χιονοκάλυψης. Το ισοδύναμο ύψος νερού χιονοκάλυψης (ΙΥΝΧ) είναι η ποσότητα του νερού που περιέχεται σε ένα στρώμα χιονιού. Θεωρητικά είναι το ύψος του νερού (στη μονάδα επιφανείας) που προκύπτει από την άμεση τήξη όλης της ποσότητας του στρώματος χιονιού. Με άλλα λόγια, εκφράζει το ποσό της βροχόπτωσης που δεν έχει πέσει στην επιφάνεια του εδάφους, αλλά έχει αποθηκευτεί προσωρινά σε στερεά κατάσταση και λειώνει ανάλογα με τις επικρατούσες ατμοσφαιρικές συνθήκες, αυξάνοντας έτσι την υστέρηση μεταξύ κατακρήμνισης και απορροής. Η μέτρηση του ΙΥΝΧ μπορεί να πραγματοποιηθεί με διάφορα όργανα μέτρησης, όπως χιονοτράπεζες, μαξιλάρια χιονιού, χιονόμετρα ραδιοϊσοτόπων. Όμως, οι διατάξεις αυτές είναι πολύ υψηλού κόστους και θα πρέπει να λειτουργούν σε ειδικά διαμορφωμένους και προστατευμένους χώρους. Επιπρόσθετα, για την καλή επιχειρησιακή τους λειτουργία 8

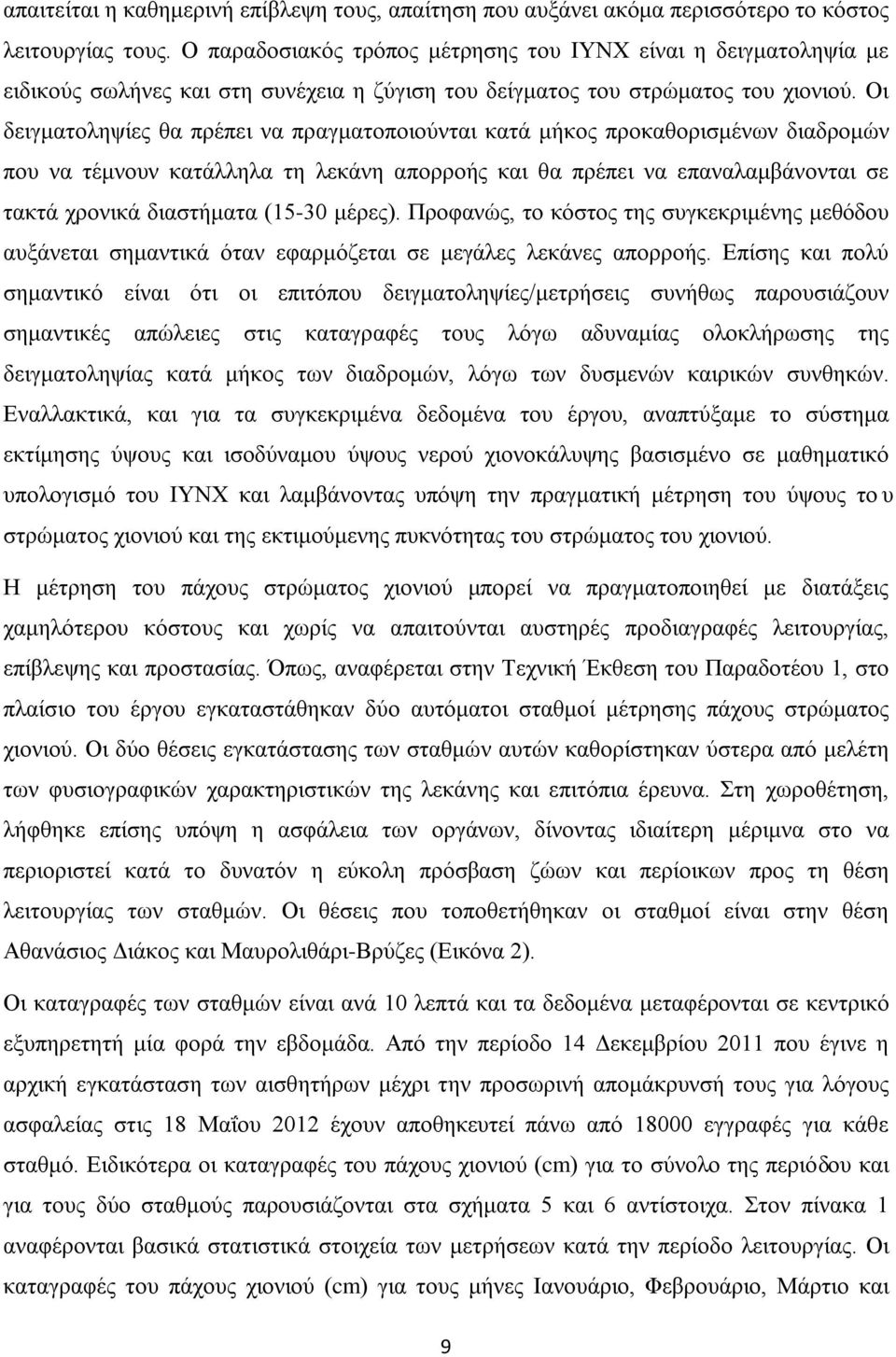

10 απαιτείται η καθημερινή επίβλεψη τους, απαίτηση που αυξάνει ακόμα περισσότερο το κόστος λειτουργίας τους. Ο παραδοσιακός τρόπος μέτρησης του ΙΥΝΧ είναι η δειγματοληψία με ειδικούς σωλήνες και στη συνέχεια η ζύγιση του δείγματος του στρώματος του χιονιού. Οι δειγματοληψίες θα πρέπει να πραγματοποιούνται κατά μήκος προκαθορισμένων διαδρομών που να τέμνουν κατάλληλα τη λεκάνη απορροής και θα πρέπει να επαναλαμβάνονται σε τακτά χρονικά διαστήματα (15-30 μέρες). Προφανώς, το κόστος της συγκεκριμένης μεθόδου αυξάνεται σημαντικά όταν εφαρμόζεται σε μεγάλες λεκάνες απορροής. Επίσης και πολύ σημαντικό είναι ότι οι επιτόπου δειγματοληψίες/μετρήσεις συνήθως παρουσιάζουν σημαντικές απώλειες στις καταγραφές τους λόγω αδυναμίας ολοκλήρωσης της δειγματοληψίας κατά μήκος των διαδρομών, λόγω των δυσμενών καιρικών συνθηκών. Εναλλακτικά, και για τα συγκεκριμένα δεδομένα του έργου, αναπτύξαμε το σύστημα εκτίμησης ύψους και ισοδύναμου ύψους νερού χιονοκάλυψης βασισμένο σε μαθηματικό υπολογισμό του ΙΥΝΧ και λαμβάνοντας υπόψη την πραγματική μέτρηση του ύψους του στρώματος χιονιού και της εκτιμούμενης πυκνότητας του στρώματος του χιονιού. Η μέτρηση του πάχους στρώματος χιονιού μπορεί να πραγματοποιηθεί με διατάξεις χαμηλότερου κόστους και χωρίς να απαιτούνται αυστηρές προδιαγραφές λειτουργίας, επίβλεψης και προστασίας. Όπως, αναφέρεται στην Τεχνική Έκθεση του Παραδοτέου 1, στο πλαίσιο του έργου εγκαταστάθηκαν δύο αυτόματοι σταθμοί μέτρησης πάχους στρώματος χιονιού. Οι δύο θέσεις εγκατάστασης των σταθμών αυτών καθορίστηκαν ύστερα από μελέτη των φυσιογραφικών χαρακτηριστικών της λεκάνης και επιτόπια έρευνα. Στη χωροθέτηση, λήφθηκε επίσης υπόψη η ασφάλεια των οργάνων, δίνοντας ιδιαίτερη μέριμνα στο να περιοριστεί κατά το δυνατόν η εύκολη πρόσβαση ζώων και περίοικων προς τη θέση λειτουργίας των σταθμών. Οι θέσεις που τοποθετήθηκαν οι σταθμοί είναι στην θέση Αθανάσιος Διάκος και Μαυρολιθάρι-Βρύζες (Εικόνα 2). Οι καταγραφές των σταθμών είναι ανά 10 λεπτά και τα δεδομένα μεταφέρονται σε κεντρικό εξυπηρετητή μία φορά την εβδομάδα. Από την περίοδο 14 Δεκεμβρίου 2011 που έγινε η αρχική εγκατάσταση των αισθητήρων μέχρι την προσωρινή απομάκρυνσή τους για λόγους ασφαλείας στις 18 Μαΐου 2012 έχουν αποθηκευτεί πάνω από εγγραφές για κάθε σταθμό. Ειδικότερα οι καταγραφές του πάχους χιονιού (cm) για το σύνολο της περιόδου και για τους δύο σταθμούς παρουσιάζονται στα σχήματα 5 και 6 αντίστοιχα. Στον πίνακα 1 αναφέρονται βασικά στατιστικά στοιχεία των μετρήσεων κατά την περίοδο λειτουργίας. Οι καταγραφές του πάχους χιονιού (cm) για τους μήνες Ιανουάριο, Φεβρουάριο, Μάρτιο και 9

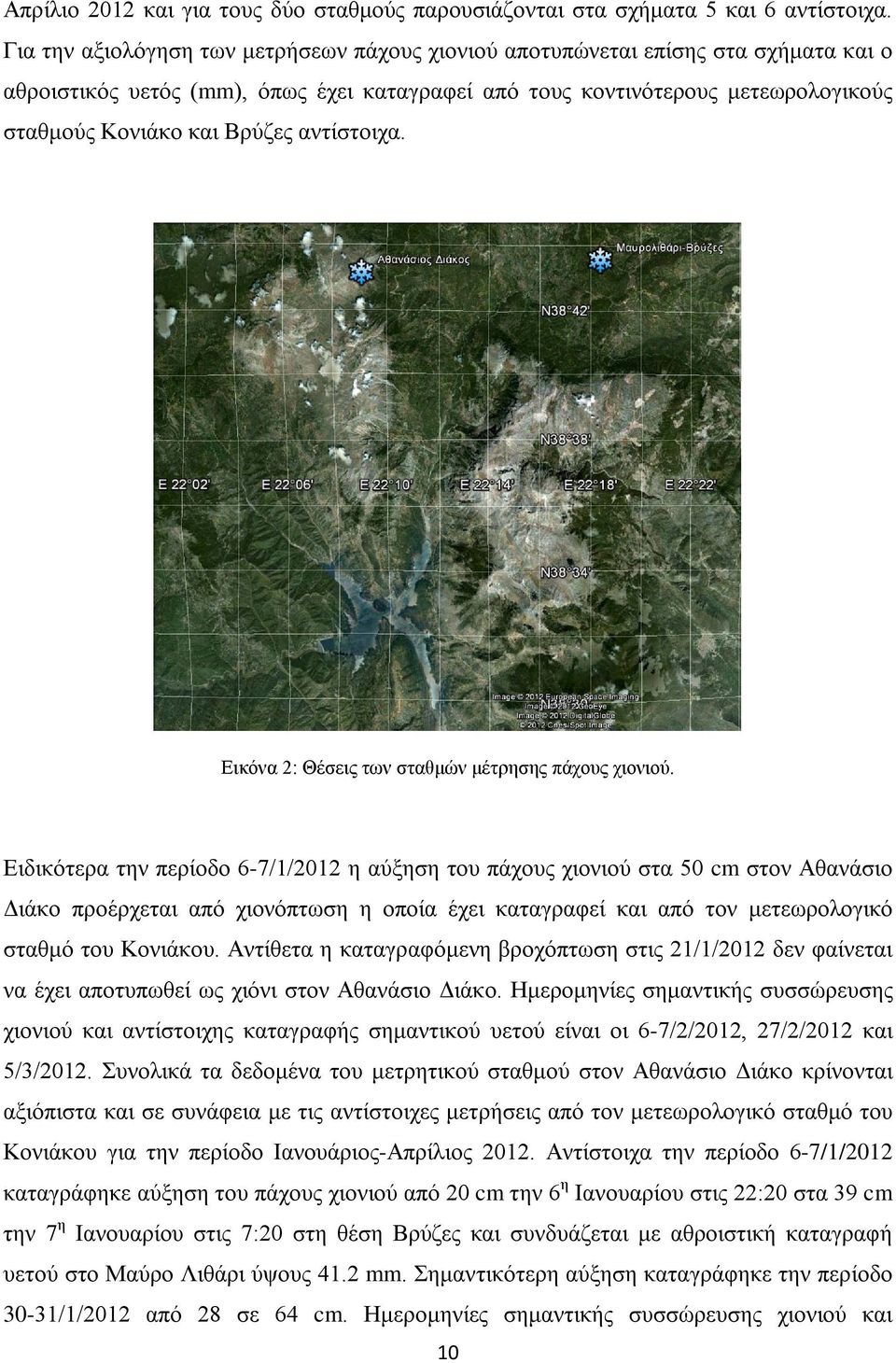

11 Απρίλιο 2012 και για τους δύο σταθμούς παρουσιάζονται στα σχήματα 5 και 6 αντίστοιχα. Για την αξιολόγηση των μετρήσεων πάχους χιονιού αποτυπώνεται επίσης στα σχήματα και ο αθροιστικός υετός (mm), όπως έχει καταγραφεί από τους κοντινότερους μετεωρολογικούς σταθμούς Κονιάκο και Βρύζες αντίστοιχα. Εικόνα 2: Θέσεις των σταθμών μέτρησης πάχους χιονιού. Ειδικότερα την περίοδο 6-7/1/2012 η αύξηση του πάχους χιονιού στα 50 cm στον Αθανάσιο Διάκο προέρχεται από χιονόπτωση η οποία έχει καταγραφεί και από τον μετεωρολογικό σταθμό του Κονιάκου. Αντίθετα η καταγραφόμενη βροχόπτωση στις 21/1/2012 δεν φαίνεται να έχει αποτυπωθεί ως χιόνι στον Αθανάσιο Διάκο. Ημερομηνίες σημαντικής συσσώρευσης χιονιού και αντίστοιχης καταγραφής σημαντικού υετού είναι οι 6-7/2/2012, 27/2/2012 και 5/3/2012. Συνολικά τα δεδομένα του μετρητικού σταθμού στον Αθανάσιο Διάκο κρίνονται αξιόπιστα και σε συνάφεια με τις αντίστοιχες μετρήσεις από τον μετεωρολογικό σταθμό του Κονιάκου για την περίοδο Ιανουάριος-Απρίλιος Αντίστοιχα την περίοδο 6-7/1/2012 καταγράφηκε αύξηση του πάχους χιονιού από 20 cm την 6 η Ιανουαρίου στις 22:20 στα 39 cm την 7 η Ιανουαρίου στις 7:20 στη θέση Βρύζες και συνδυάζεται με αθροιστική καταγραφή υετού στο Μαύρο Λιθάρι ύψους 41.2 mm. Σημαντικότερη αύξηση καταγράφηκε την περίοδο 30-31/1/2012 από 28 σε 64 cm. Ημερομηνίες σημαντικής συσσώρευσης χιονιού και 10

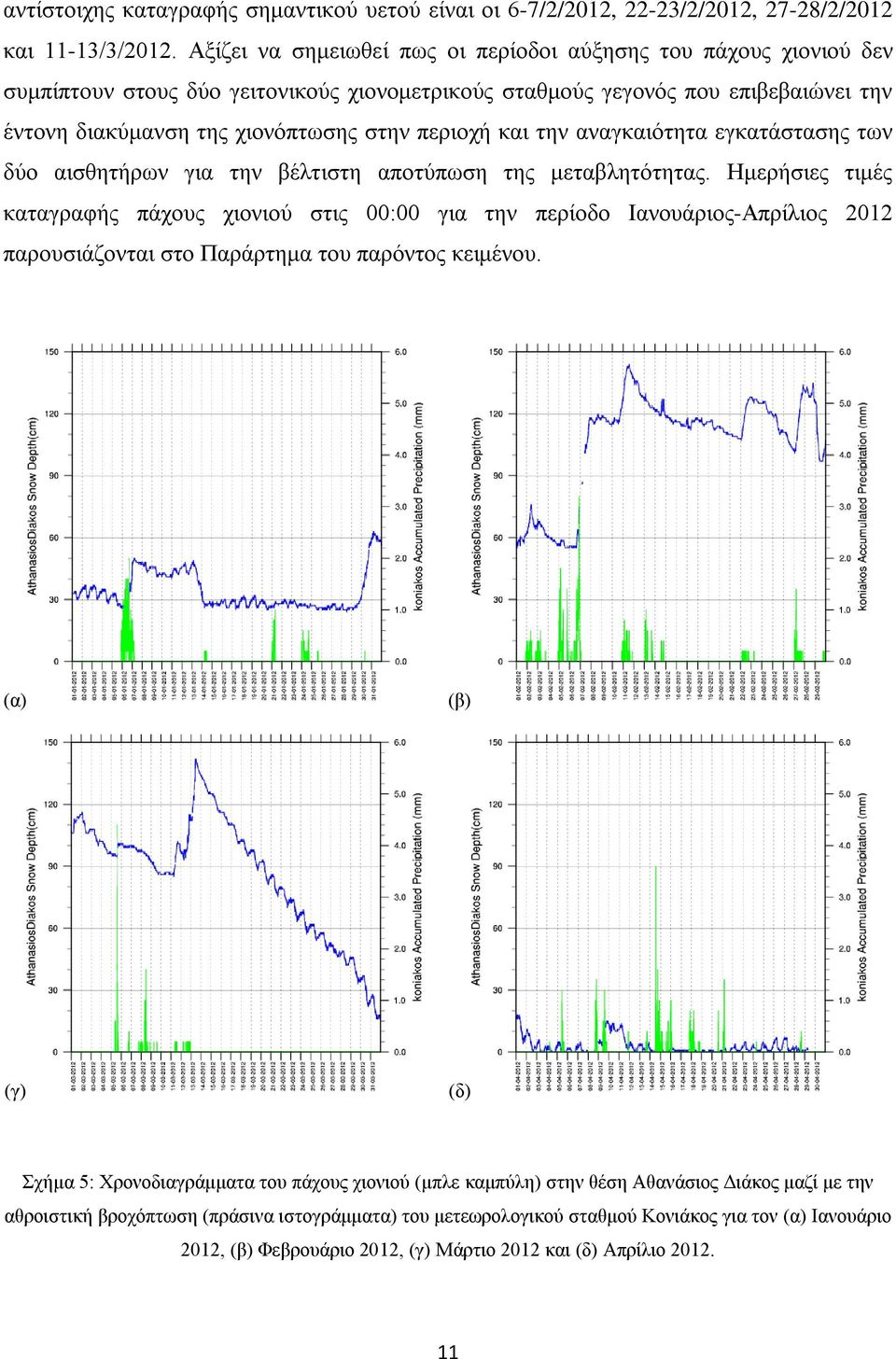

12 αντίστοιχης καταγραφής σημαντικού υετού είναι οι 6-7/2/2012, 22-23/2/2012, 27-28/2/2012 και 11-13/3/2012. Αξίζει να σημειωθεί πως οι περίοδοι αύξησης του πάχους χιονιού δεν συμπίπτουν στους δύο γειτονικούς χιονομετρικούς σταθμούς γεγονός που επιβεβαιώνει την έντονη διακύμανση της χιονόπτωσης στην περιοχή και την αναγκαιότητα εγκατάστασης των δύο αισθητήρων για την βέλτιστη αποτύπωση της μεταβλητότητας. Ημερήσιες τιμές καταγραφής πάχους χιονιού στις 00:00 για την περίοδο Ιανουάριος-Απρίλιος 2012 παρουσιάζονται στο Παράρτημα του παρόντος κειμένου. (α) (β) (γ) (δ) Σχήμα 5: Χρονοδιαγράμματα του πάχους χιονιού (μπλε καμπύλη) στην θέση Αθανάσιος Διάκος μαζί με την αθροιστική βροχόπτωση (πράσινα ιστογράμματα) του μετεωρολογικού σταθμού Κονιάκος για τον (α) Ιανουάριο 2012, (β) Φεβρουάριο 2012, (γ) Μάρτιο 2012 και (δ) Απρίλιο

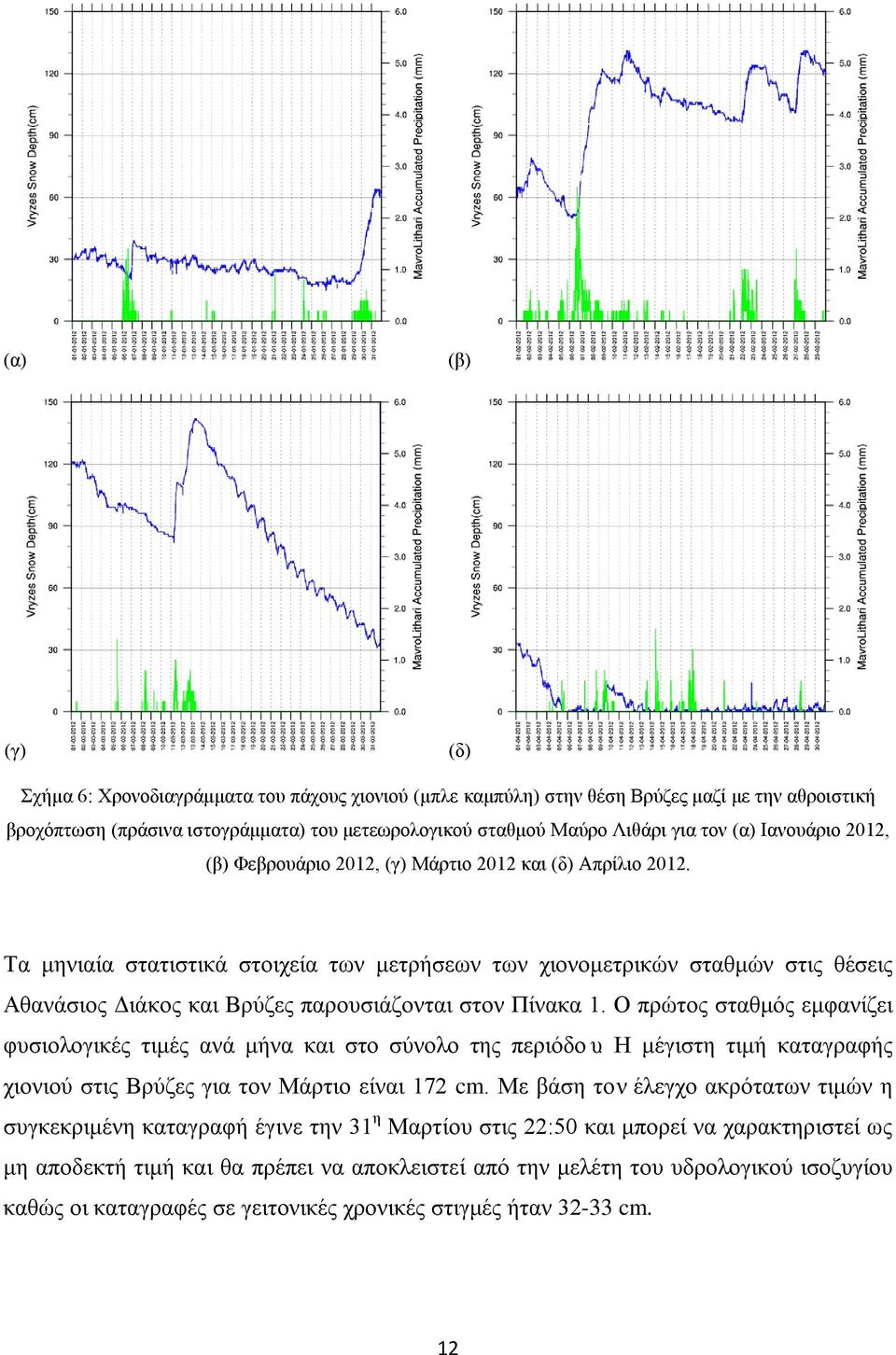

13 (α) (β) (γ) (δ) Σχήμα 6: Χρονοδιαγράμματα του πάχους χιονιού (μπλε καμπύλη) στην θέση Βρύζες μαζί με την αθροιστική βροχόπτωση (πράσινα ιστογράμματα) του μετεωρολογικού σταθμού Μαύρο Λιθάρι για τον (α) Ιανουάριο 2012, (β) Φεβρουάριο 2012, (γ) Μάρτιο 2012 και (δ) Απρίλιο Τα μηνιαία στατιστικά στοιχεία των μετρήσεων των χιονομετρικών σταθμών στις θέσεις Αθανάσιος Διάκος και Βρύζες παρουσιάζονται στον Πίνακα 1. Ο πρώτος σταθμός εμφανίζει φυσιολογικές τιμές ανά μήνα και στο σύνολο της περιόδου. Η μέγιστη τιμή καταγραφής χιονιού στις Βρύζες για τον Μάρτιο είναι 172 cm. Με βάση τον έλεγχο ακρότατων τιμών η συγκεκριμένη καταγραφή έγινε την 31 η Μαρτίου στις 22:50 και μπορεί να χαρακτηριστεί ως μη αποδεκτή τιμή και θα πρέπει να αποκλειστεί από την μελέτη του υδρολογικού ισοζυγίου καθώς οι καταγραφές σε γειτονικές χρονικές στιγμές ήταν cm. 12

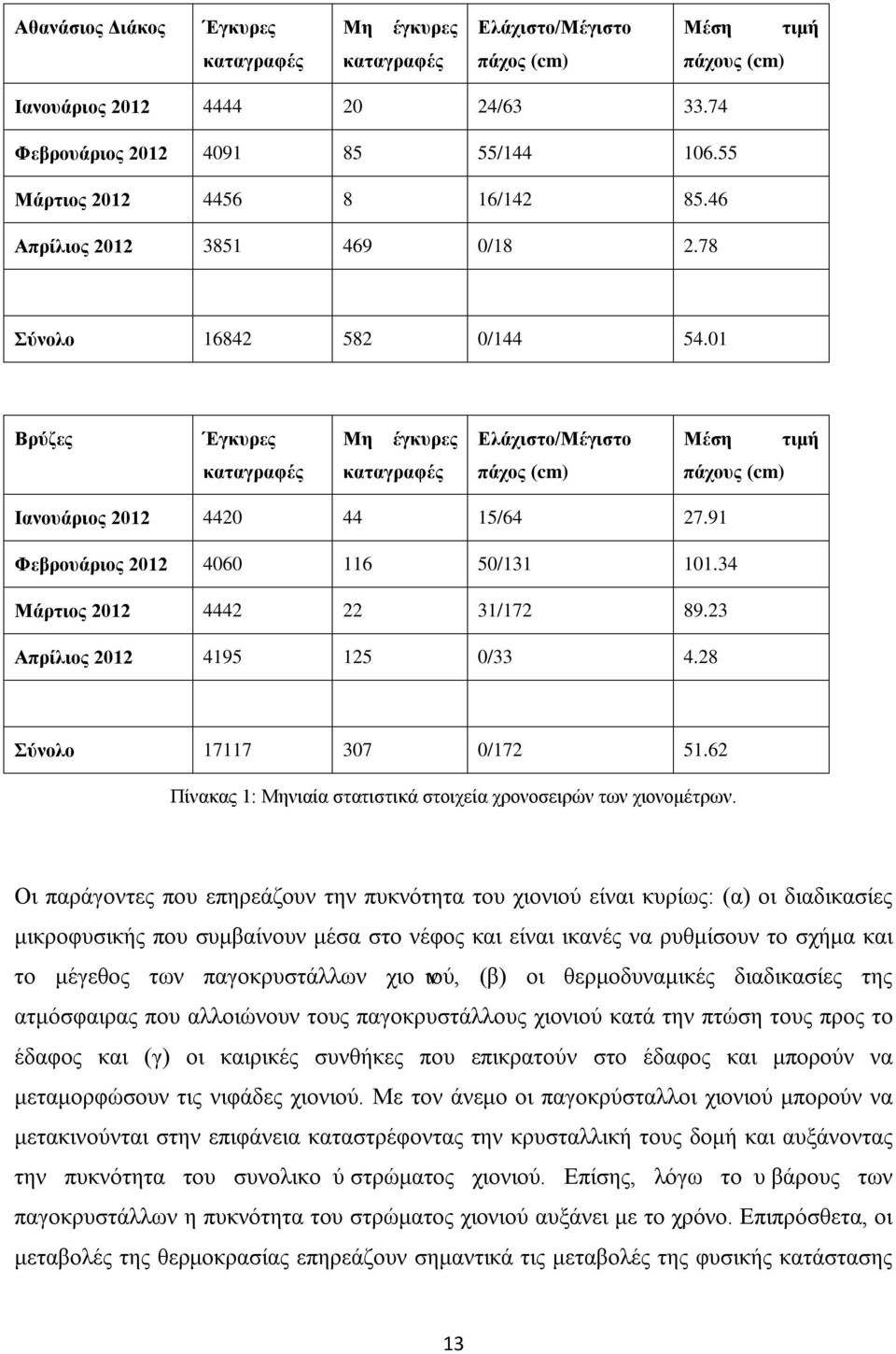

14 Αθανάσιος Διάκος Έγκυρες Μη έγκυρες Ελάχιστο/Μέγιστο Μέση τιμή καταγραφές καταγραφές πάχος (cm) πάχους (cm) Ιανουάριος / Φεβρουάριος / Μάρτιος / Απρίλιος / Σύνολο / Βρύζες Έγκυρες Μη έγκυρες Ελάχιστο/Μέγιστο Μέση τιμή καταγραφές καταγραφές πάχος (cm) πάχους (cm) Ιανουάριος / Φεβρουάριος / Μάρτιος / Απρίλιος / Σύνολο / Πίνακας 1: Μηνιαία στατιστικά στοιχεία χρονοσειρών των χιονομέτρων. Οι παράγοντες που επηρεάζουν την πυκνότητα του χιονιού είναι κυρίως: (α) οι διαδικασίες μικροφυσικής που συμβαίνουν μέσα στο νέφος και είναι ικανές να ρυθμίσουν το σχήμα και το μέγεθος των παγοκρυστάλλων χιο νιού, (β) οι θερμοδυναμικές διαδικασίες της ατμόσφαιρας που αλλοιώνουν τους παγοκρυστάλλους χιονιού κατά την πτώση τους προς το έδαφος και (γ) οι καιρικές συνθήκες που επικρατούν στο έδαφος και μπορούν να μεταμορφώσουν τις νιφάδες χιονιού. Με τον άνεμο οι παγοκρύσταλλοι χιονιού μπορούν να μετακινούνται στην επιφάνεια καταστρέφοντας την κρυσταλλική τους δομή και αυξάνοντας την πυκνότητα του συνολικο ύ στρώματος χιονιού. Επίσης, λόγω το υ βάρους των παγοκρυστάλλων η πυκνότητα του στρώματος χιονιού αυξάνει με το χρόνο. Επιπρόσθετα, οι μεταβολές της θερμοκρασίας επηρεάζουν σημαντικά τις μεταβολές της φυσικής κατάστασης 13

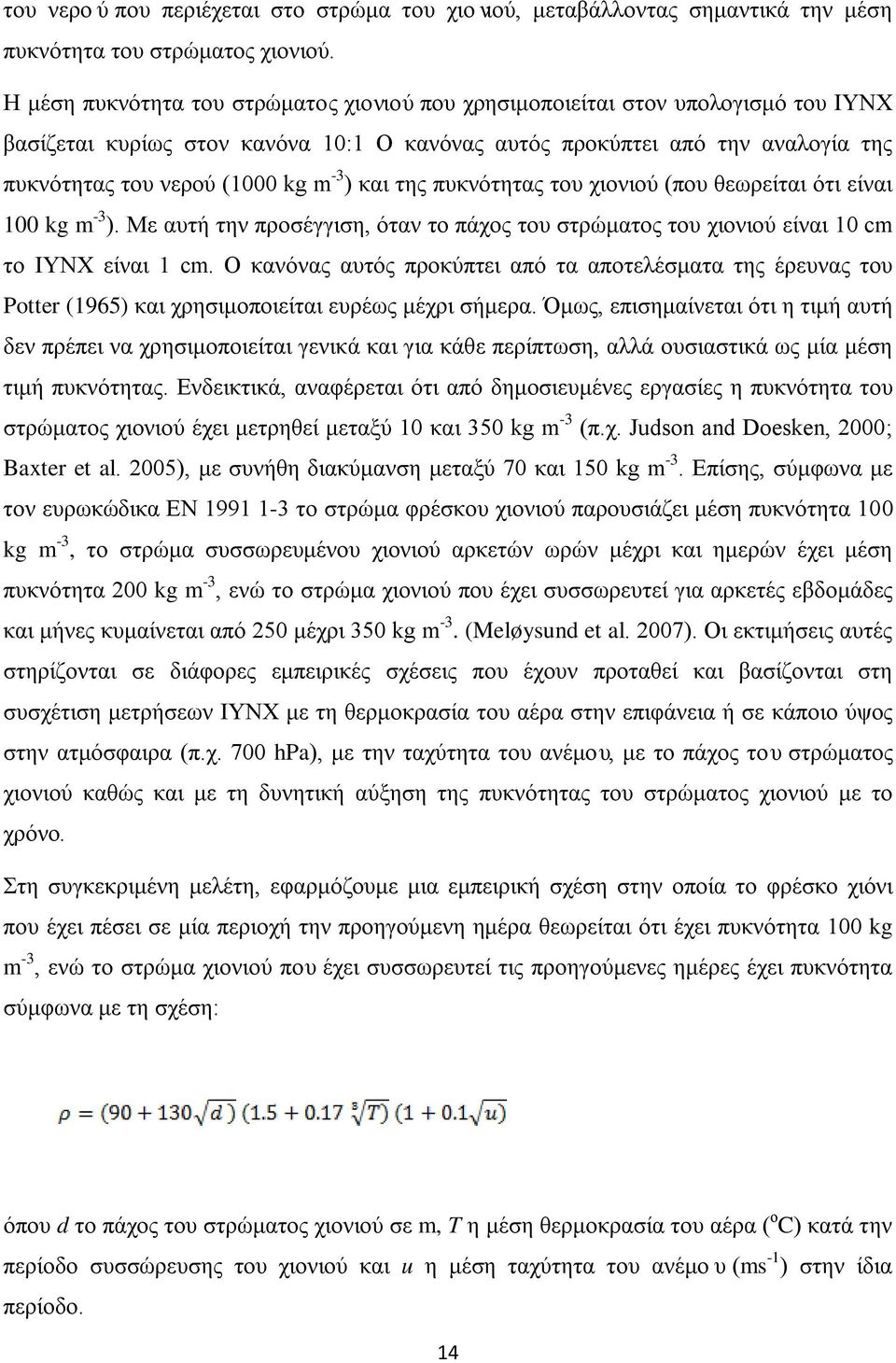

15 του νερού που περιέχεται στο στρώμα του χιονιού, μεταβάλλοντας σημαντικά την μέση πυκνότητα του στρώματος χιονιού. Η μέση πυκνότητα του στρώματος χιονιού που χρησιμοποιείται στον υπολογισμό του ΙΥΝΧ βασίζεται κυρίως στον κανόνα 10:1 Ο κανόνας αυτός προκύπτει από την αναλογία της πυκνότητας του νερού (1000 kg m -3 ) και της πυκνότητας του χιονιού (που θεωρείται ότι είναι 100 kg m -3 ). Με αυτή την προσέγγιση, όταν το πάχος του στρώματος του χιονιού είναι 10 cm το ΙΥΝΧ είναι 1 cm. Ο κανόνας αυτός προκύπτει από τα αποτελέσματα της έρευνας του Potter (1965) και χρησιμοποιείται ευρέως μέχρι σήμερα. Όμως, επισημαίνεται ότι η τιμή αυτή δεν πρέπει να χρησιμοποιείται γενικά και για κάθε περίπτωση, αλλά ουσιαστικά ως μία μέση τιμή πυκνότητας. Ενδεικτικά, αναφέρεται ότι από δημοσιευμένες εργασίες η πυκνότητα του στρώματος χιονιού έχει μετρηθεί μεταξύ 10 και 350 kg m -3 (π.χ. Judson and Doesken, 2000; Baxter et al. 2005), με συνήθη διακύμανση μεταξύ 70 και 150 kg m -3. Επίσης, σύμφωνα με τον ευρωκώδικα ΕΝ το στρώμα φρέσκου χιονιού παρουσιάζει μέση πυκνότητα 100 kg m -3, το στρώμα συσσωρευμένου χιονιού αρκετών ωρών μέχρι και ημερών έχει μέση πυκνότητα 200 kg m -3, ενώ το στρώμα χιονιού που έχει συσσωρευτεί για αρκετές εβδομάδες και μήνες κυμαίνεται από 250 μέχρι 350 kg m -3. (Meløysund et al. 2007). Οι εκτιμήσεις αυτές στηρίζονται σε διάφορες εμπειρικές σχέσεις που έχουν προταθεί και βασίζονται στη συσχέτιση μετρήσεων ΙΥΝΧ με τη θερμοκρασία του αέρα στην επιφάνεια ή σε κάποιο ύψος στην ατμόσφαιρα (π.χ. 700 hpa), με την ταχύτητα του ανέμου, με το πάχος του στρώματος χιονιού καθώς και με τη δυνητική αύξηση της πυκνότητας του στρώματος χιονιού με το χρόνο. Στη συγκεκριμένη μελέτη, εφαρμόζουμε μια εμπειρική σχέση στην οποία το φρέσκο χιόνι που έχει πέσει σε μία περιοχή την προηγούμενη ημέρα θεωρείται ότι έχει πυκνότητα 100 kg m -3, ενώ το στρώμα χιονιού που έχει συσσωρευτεί τις προηγούμενες ημέρες έχει πυκνότητα σύμφωνα με τη σχέση: όπου d το πάχος του στρώματος χιονιού σε m, T η μέση θερμοκρασία του αέρα ( ο C) κατά την περίοδο συσσώρευσης του χιονιού και u η μέση ταχύτητα του ανέμου (ms -1 ) στην ίδια περίοδο. 14

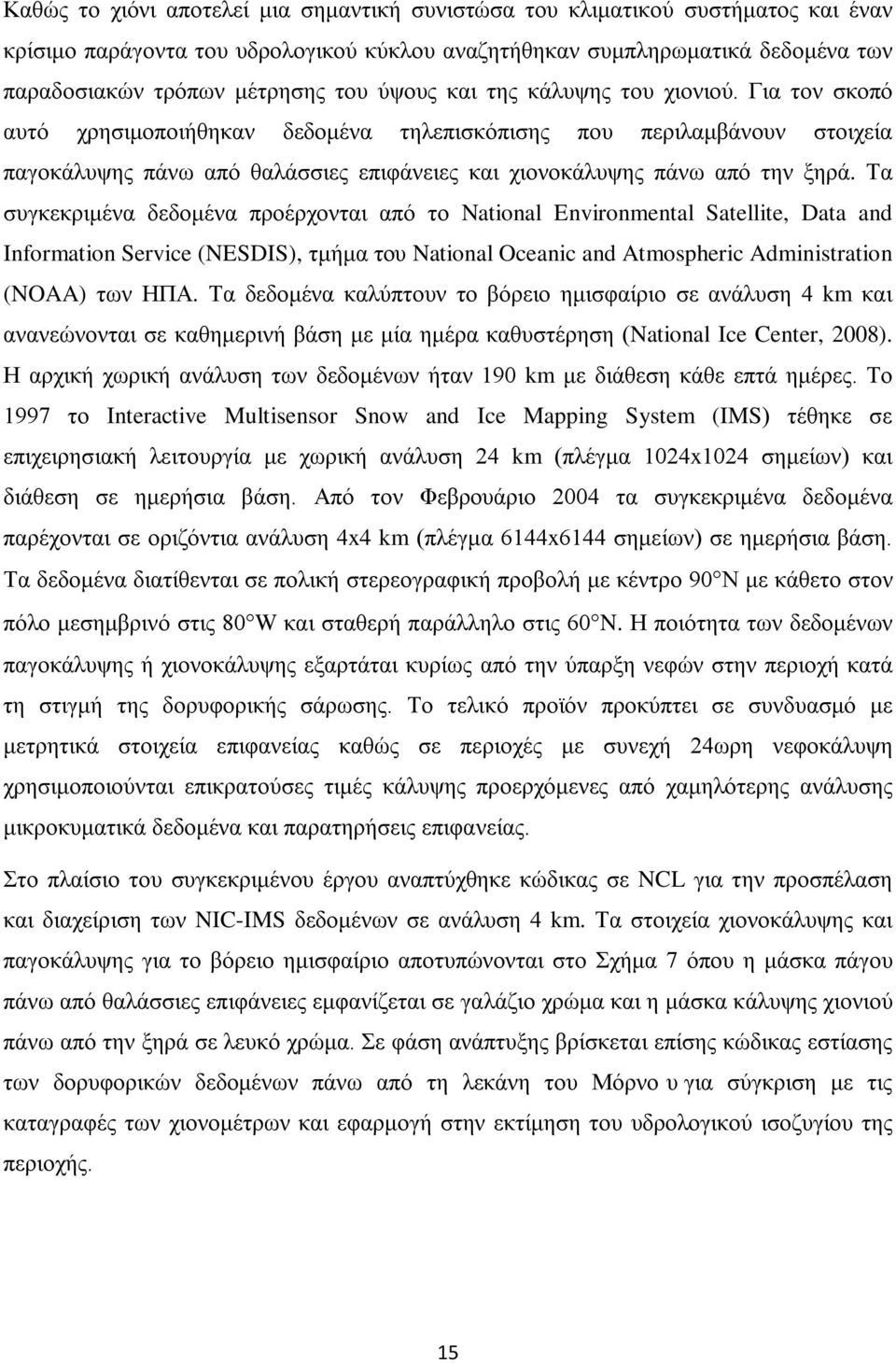

16 Καθώς το χιόνι αποτελεί μια σημαντική συνιστώσα του κλιματικού συστήματος και έναν κρίσιμο παράγοντα του υδρολογικού κύκλου αναζητήθηκαν συμπληρωματικά δεδομένα των παραδοσιακών τρόπων μέτρησης του ύψους και της κάλυψης του χιονιού. Για τον σκοπό αυτό χρησιμοποιήθηκαν δεδομένα τηλεπισκόπισης που περιλαμβάνουν στοιχεία παγοκάλυψης πάνω από θαλάσσιες επιφάνειες και χιονοκάλυψης πάνω από την ξηρά. Τα συγκεκριμένα δεδομένα προέρχονται από το National Environmental Satellite, Data and Information Service (NESDIS), τμήμα του National Oceanic and Atmospheric Administration (NOAA) των ΗΠΑ. Τα δεδομένα καλύπτουν το βόρειο ημισφαίριο σε ανάλυση 4 km και ανανεώνονται σε καθημερινή βάση με μία ημέρα καθυστέρηση (National Ice Center, 2008). Η αρχική χωρική ανάλυση των δεδομένων ήταν 190 km με διάθεση κάθε επτά ημέρες. Το 1997 το Interactive Multisensor Snow and Ice Mapping System (IMS) τέθηκε σε επιχειρησιακή λειτουργία με χωρική ανάλυση 24 km (πλέγμα 1024x1024 σημείων) και διάθεση σε ημερήσια βάση. Από τον Φεβρουάριο 2004 τα συγκεκριμένα δεδομένα παρέχονται σε οριζόντια ανάλυση 4x4 km (πλέγμα 6144x6144 σημείων) σε ημερήσια βάση. Τα δεδομένα διατίθενται σε πολική στερεογραφική προβολή με κέντρο 90 Ν με κάθετο στον πόλο μεσημβρινό στις 80 W και σταθερή παράλληλο στις 60 N. Η ποιότητα των δεδομένων παγοκάλυψης ή χιονοκάλυψης εξαρτάται κυρίως από την ύπαρξη νεφών στην περιοχή κατά τη στιγμή της δορυφορικής σάρωσης. Το τελικό προϊόν προκύπτει σε συνδυασμό με μετρητικά στοιχεία επιφανείας καθώς σε περιοχές με συνεχή 24ωρη νεφοκάλυψη χρησιμοποιούνται επικρατούσες τιμές κάλυψης προερχόμενες από χαμηλότερης ανάλυσης μικροκυματικά δεδομένα και παρατηρήσεις επιφανείας. Στο πλαίσιο του συγκεκριμένου έργου αναπτύχθηκε κώδικας σε NCL για την προσπέλαση και διαχείριση των NIC-IMS δεδομένων σε ανάλυση 4 km. Τα στοιχεία χιονοκάλυψης και παγοκάλυψης για το βόρειο ημισφαίριο αποτυπώνονται στο Σχήμα 7 όπου η μάσκα πάγου πάνω από θαλάσσιες επιφάνειες εμφανίζεται σε γαλάζιο χρώμα και η μάσκα κάλυψης χιονιού πάνω από την ξηρά σε λευκό χρώμα. Σε φάση ανάπτυξης βρίσκεται επίσης κώδικας εστίασης των δορυφορικών δεδομένων πάνω από τη λεκάνη του Μόρνουγια σύγκριση με τις καταγραφές των χιονομέτρων και εφαρμογή στην εκτίμηση του υδρολογικού ισοζυγίου της περιοχής. 15

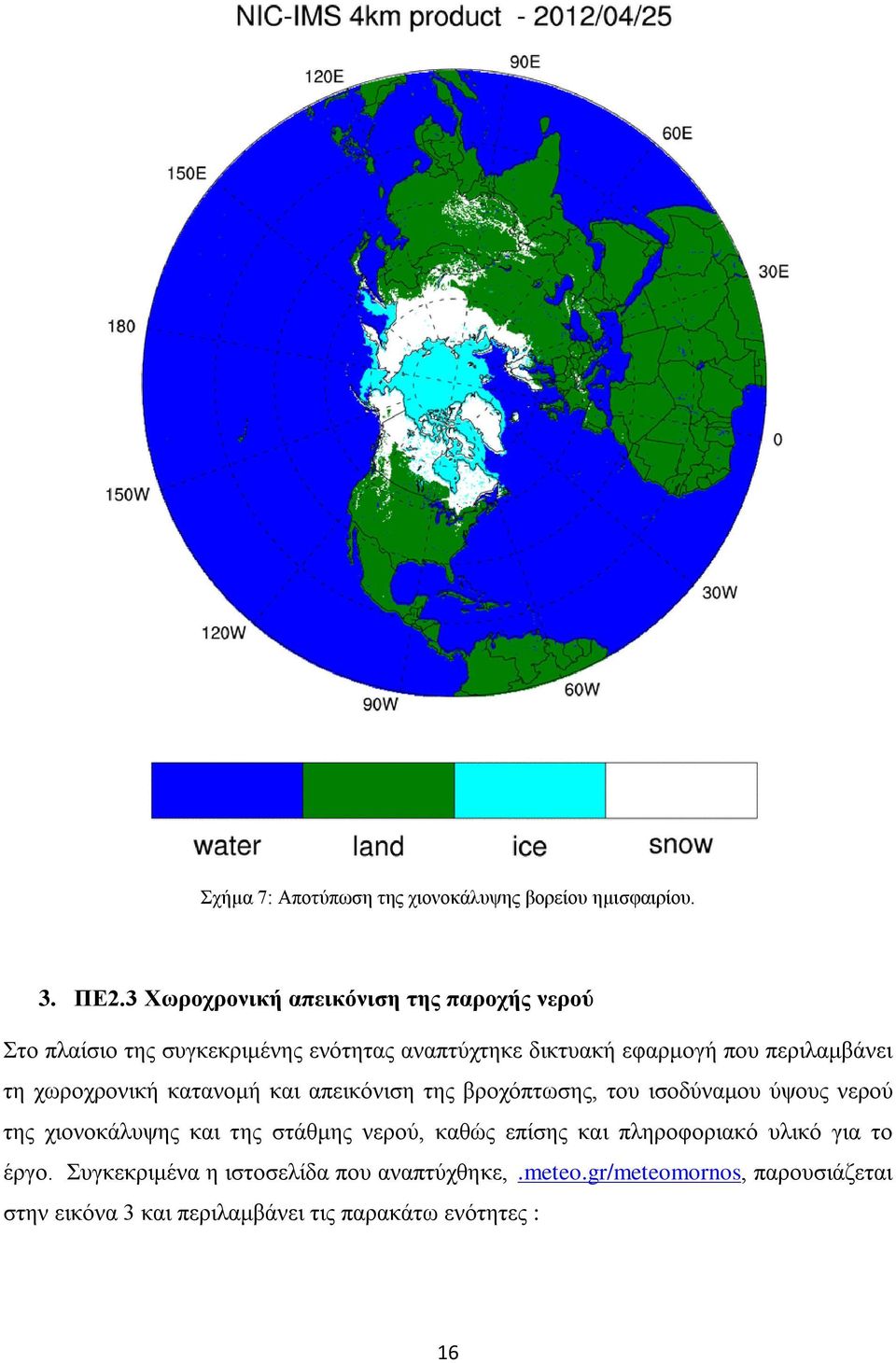

17 Σχήμα 7: Αποτύπωση της χιονοκάλυψης βορείου ημισφαιρίου. 3. ΠΕ2.3 Χωροχρονική απεικόνιση της παροχής νερού Στο πλαίσιο της συγκεκριμένης ενότητας αναπτύχτηκε δικτυακή εφαρμογή που περιλαμβάνει τη χωροχρονική κατανομή και απεικόνιση της βροχόπτωσης, του ισοδύναμου ύψους νερού της χιονοκάλυψης και της στάθμης νερού, καθώς επίσης και πληροφοριακό υλικό για το έργο. Συγκεκριμένα η ιστοσελίδα που αναπτύχθηκε,.meteo.gr/meteomornos, παρουσιάζεται στην εικόνα 3 και περιλαμβάνει τις παρακάτω ενότητες : 16

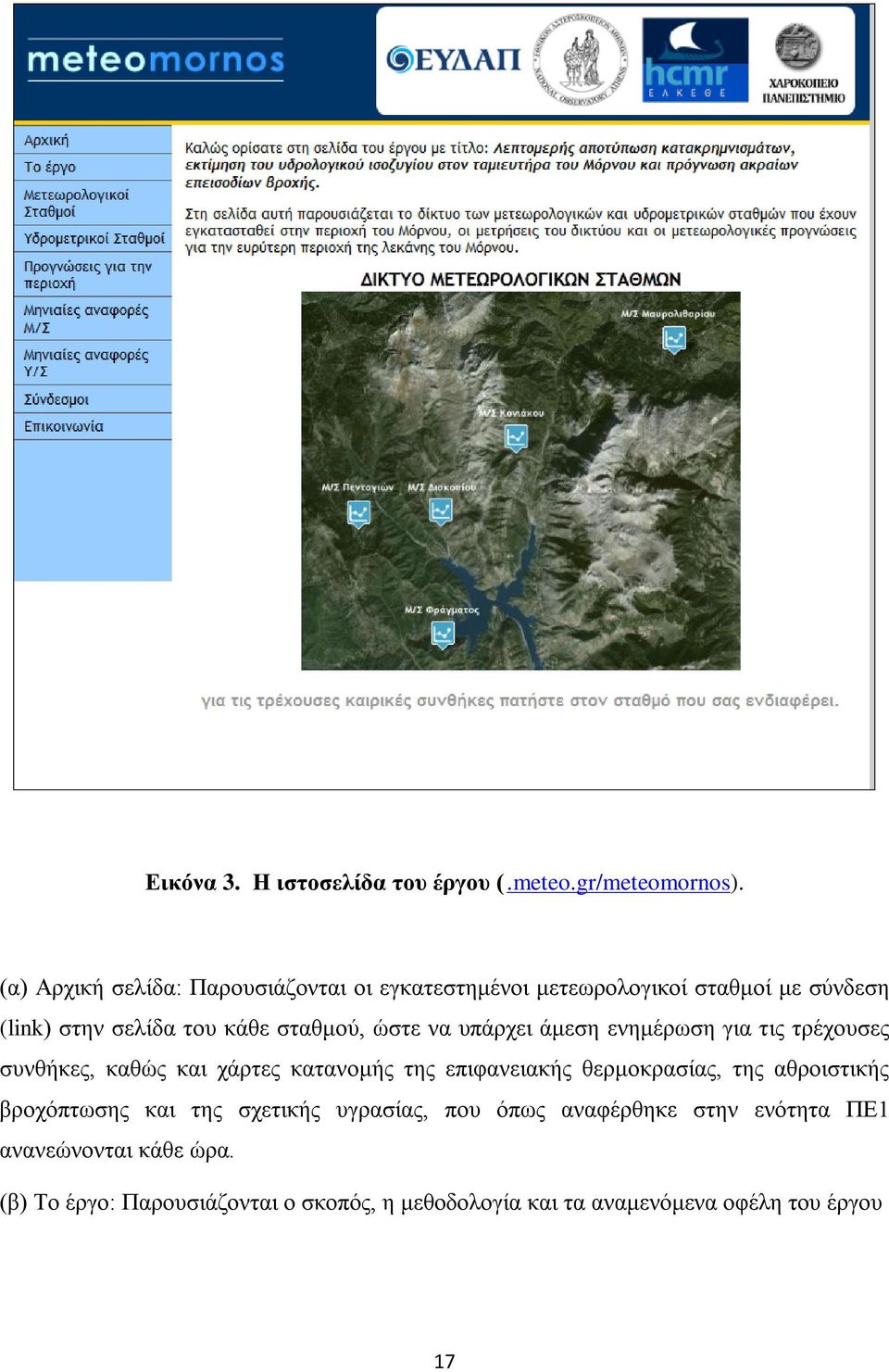

18 Εικόνα 3. Η ιστοσελίδα του έργου (.meteo.gr/meteomornos). (α) Αρχική σελίδα: Παρουσιάζονται οι εγκατεστημένοι μετεωρολογικοί σταθμοί με σύνδεση (link) στην σελίδα του κάθε σταθμού, ώστε να υπάρχει άμεση ενημέρωση για τις τρέχουσες συνθήκες, καθώς και χάρτες κατανομής της επιφανειακής θερμοκρασίας, της αθροιστικής βροχόπτωσης και της σχετικής υγρασίας, που όπως αναφέρθηκε στην ενότητα ΠΕ1 ανανεώνονται κάθε ώρα. (β) Το έργο: Παρουσιάζονται ο σκοπός, η μεθοδολογία και τα αναμενόμενα οφέλη του έργου 17

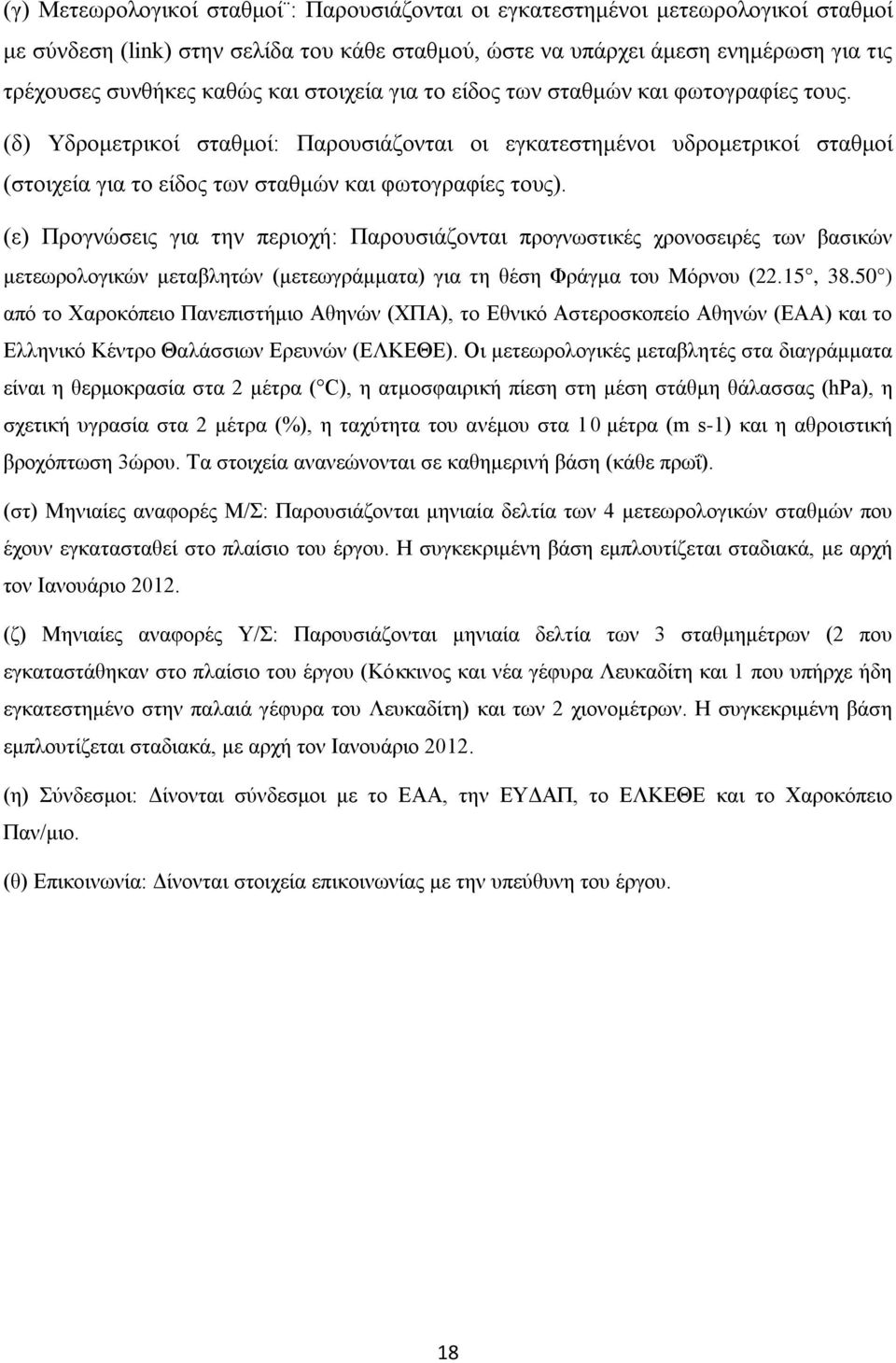

19 (γ) Μετεωρολογικοί σταθμοί : Παρουσιάζονται οι εγκατεστημένοι μετεωρολογικοί σταθμοί με σύνδεση (link) στην σελίδα του κάθε σταθμού, ώστε να υπάρχει άμεση ενημέρωση για τις τρέχουσες συνθήκες καθώς και στοιχεία για το είδος των σταθμών και φωτογραφίες τους. (δ) Υδρομετρικοί σταθμοί: Παρουσιάζονται οι εγκατεστημένοι υδρομετρικοί σταθμοί (στοιχεία για το είδος των σταθμών και φωτογραφίες τους). (ε) Προγνώσεις για την περιοχή: Παρουσιάζονται προγνωστικές χρονοσειρές των βασικών μετεωρολογικών μεταβλητών (μετεωγράμματα) για τη θέση Φράγμα του Μόρνου (22.15, ) από το Χαροκόπειο Πανεπιστήμιο Αθηνών (ΧΠΑ), το Εθνικό Αστεροσκοπείο Αθηνών (ΕΑΑ) και το Ελληνικό Κέντρο Θαλάσσιων Ερευνών (ΕΛΚΕΘΕ). Οι μετεωρολογικές μεταβλητές στα διαγράμματα είναι η θερμοκρασία στα 2 μέτρα ( C), η ατμοσφαιρική πίεση στη μέση στάθμη θάλασσας (hpa), η σχετική υγρασία στα 2 μέτρα (%), η ταχύτητα του ανέμου στα 10 μέτρα (m s-1) και η αθροιστική βροχόπτωση 3ώρου. Τα στοιχεία ανανεώνονται σε καθημερινή βάση (κάθε πρωΐ). (στ) Μηνιαίες αναφορές Μ/Σ: Παρουσιάζονται μηνιαία δελτία των 4 μετεωρολογικών σταθμών που έχουν εγκατασταθεί στο πλαίσιο του έργου. Η συγκεκριμένη βάση εμπλουτίζεται σταδιακά, με αρχή τον Ιανουάριο (ζ) Μηνιαίες αναφορές Υ/Σ: Παρουσιάζονται μηνιαία δελτία των 3 σταθμημέτρων (2 που εγκαταστάθηκαν στο πλαίσιο του έργου (Κόκκινος και νέα γέφυρα Λευκαδίτη και 1 που υπήρχε ήδη εγκατεστημένο στην παλαιά γέφυρα του Λευκαδίτη) και των 2 χιονομέτρων. Η συγκεκριμένη βάση εμπλουτίζεται σταδιακά, με αρχή τον Ιανουάριο (η) Σύνδεσμοι: Δίνονται σύνδεσμοι με το ΕΑΑ, την ΕΥΔΑΠ, το ΕΛΚΕΘΕ και το Χαροκόπειο Παν/μιο. (θ) Επικοινωνία: Δίνονται στοιχεία επικοινωνίας με την υπεύθυνη του έργου. 18

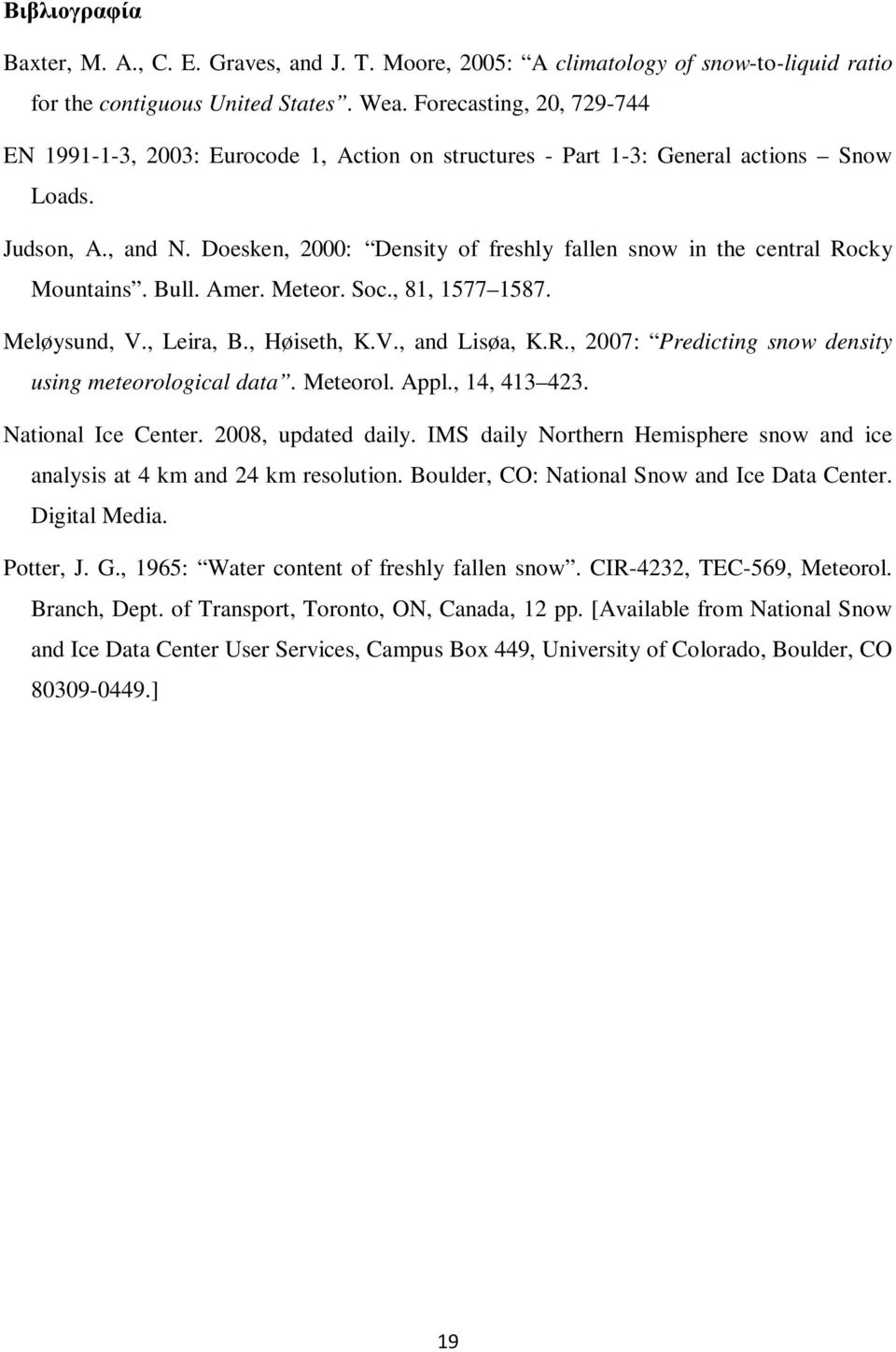

20 Βιβλιογραφία Baxter, M. A., C. E. Graves, and J. T. Moore, 2005: A climatology of snow-to-liquid ratio for the contiguous United States. Wea. Forecasting, 20, EN , 2003: Eurocode 1, Action on structures - Part 1-3: General actions Snow Loads. Judson, A., and N. Doesken, 2000: Density of freshly fallen snow in the central Rocky Mountains. Bull. Amer. Meteor. Soc., 81, Meløysund, V., Leira, B., Høiseth, K.V., and Lisøa, K.R., 2007: Predicting snow density using meteorological data. Meteorol. Appl., 14, National Ice Center. 2008, updated daily. IMS daily Northern Hemisphere snow and ice analysis at 4 km and 24 km resolution. Boulder, CO: National Snow and Ice Data Center. Digital Media. Potter, J. G., 1965: Water content of freshly fallen snow. CIR-4232, TEC-569, Meteorol. Branch, Dept. of Transport, Toronto, ON, Canada, 12 pp. [Available from National Snow and Ice Data Center User Services, Campus Box 449, University of Colorado, Boulder, CO ] 19
