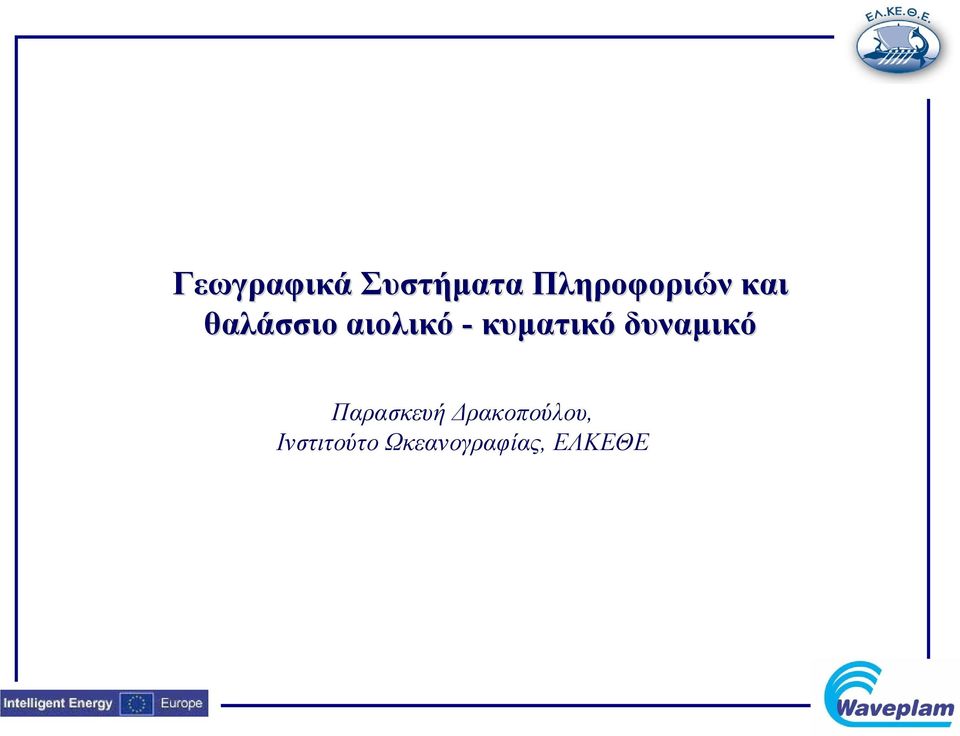

1 Γεωγραφικά Συστήματα Πληροφοριών και θαλάσσιο αιολικό - κυματικό δυναμικό Παρασκευή Δρακοπούλου, Ινστιτούτο Ωκεανογραφίας, ΕΛΚΕΘΕ

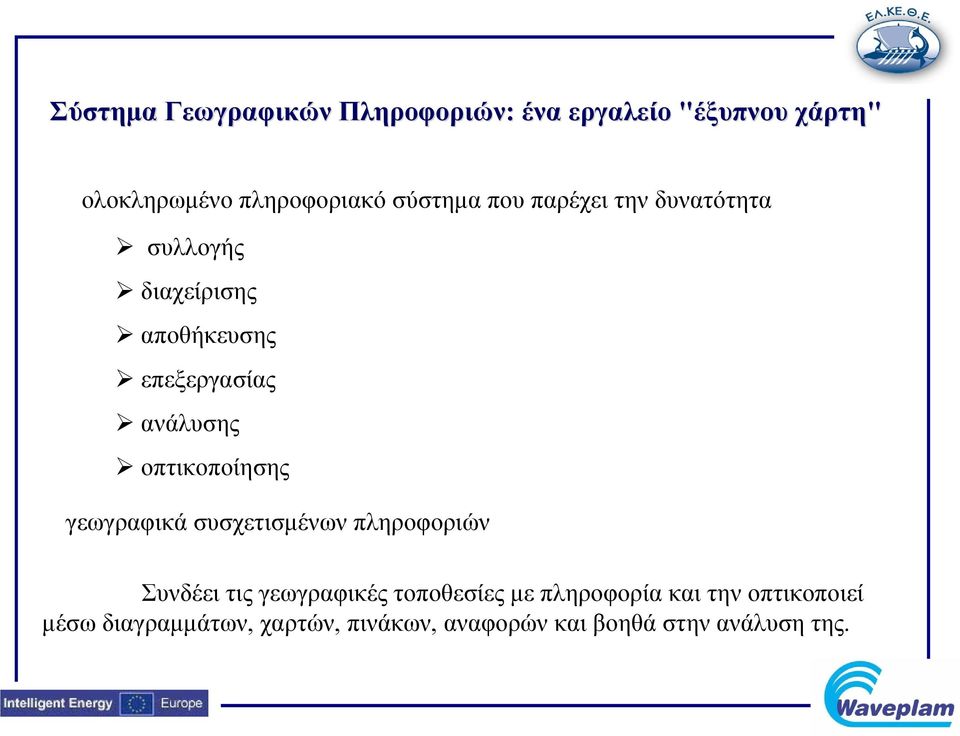

2 Σύστημα Γεωγραφικών Πληροφοριών: ένα εργαλείο "έξυπνου χάρτη" ολοκληρωμένο πληροφοριακό σύστημα που παρέχει την δυνατότητα συλλογής διαχείρισης αποθήκευσης επεξεργασίας ανάλυσης οπτικοποίησης γεωγραφικά συσχετισμένων πληροφοριών Συνδέει τις γεωγραφικές τοποθεσίες με πληροφορία και την οπτικοποιεί μέσω διαγραμμάτων, χαρτών, πινάκων, αναφορών και βοηθά στην ανάλυση της.

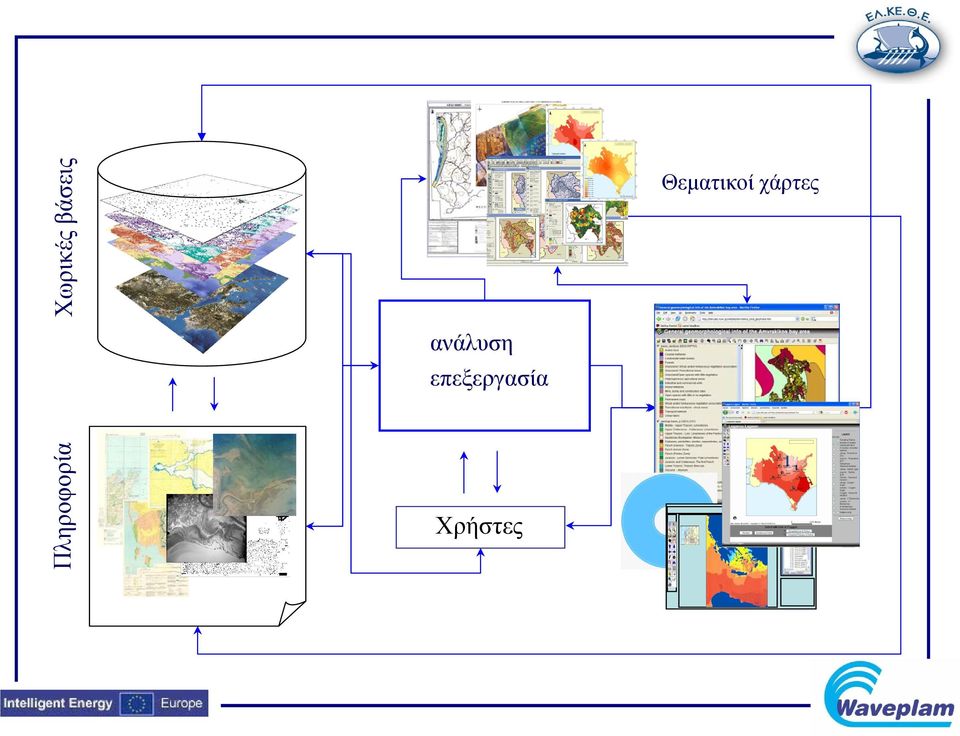

3 ανάλυση επεξεργασία Χρήστες Θεματικοί χάρτες Πληροφορία Χωρικές βάσεις

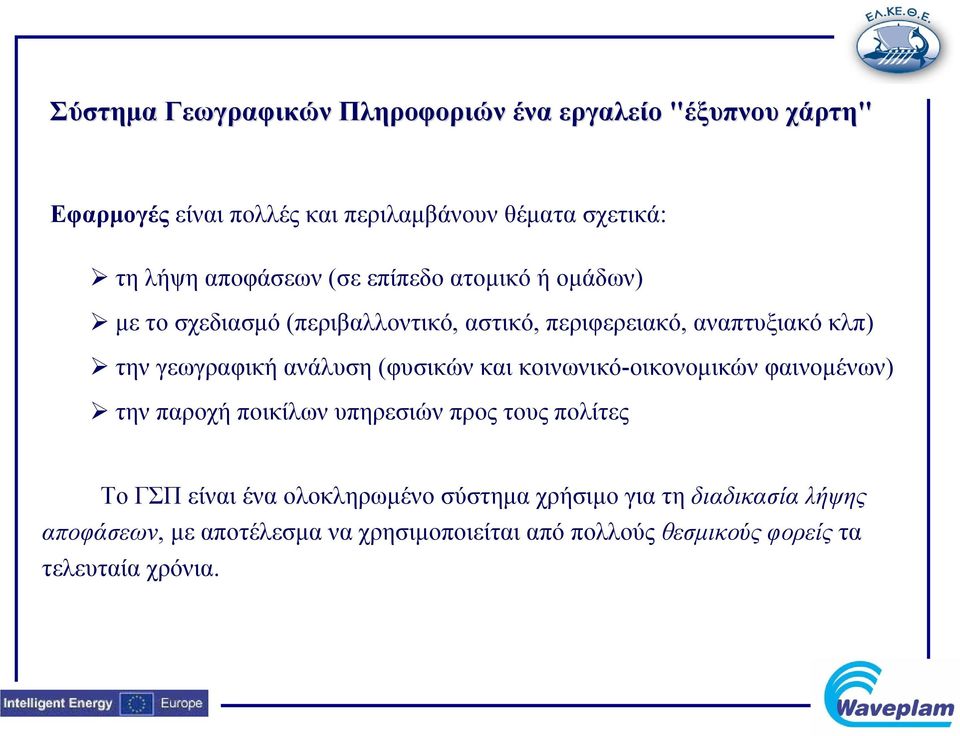

4 Σύστημα Γεωγραφικών Πληροφοριών ένα εργαλείο "έξυπνου χάρτη" Εφαρμογές είναι πολλές και περιλαμβάνουν θέματα σχετικά: τη λήψη αποφάσεων (σε επίπεδο ατομικό ή ομάδων) με το σχεδιασμό (περιβαλλοντικό, αστικό, περιφερειακό, αναπτυξιακό κλπ) την γεωγραφική ανάλυση (φυσικών και κοινωνικό-οικονομικών φαινομένων) την παροχή ποικίλων υπηρεσιών προς τους πολίτες Το ΓΣΠ είναι ένα ολοκληρωμένο σύστημα χρήσιμο για τη διαδικασία λήψης αποφάσεων, με αποτέλεσμα να χρησιμοποιείται από πολλούς θεσμικούς φορείς τα τελευταία χρόνια.

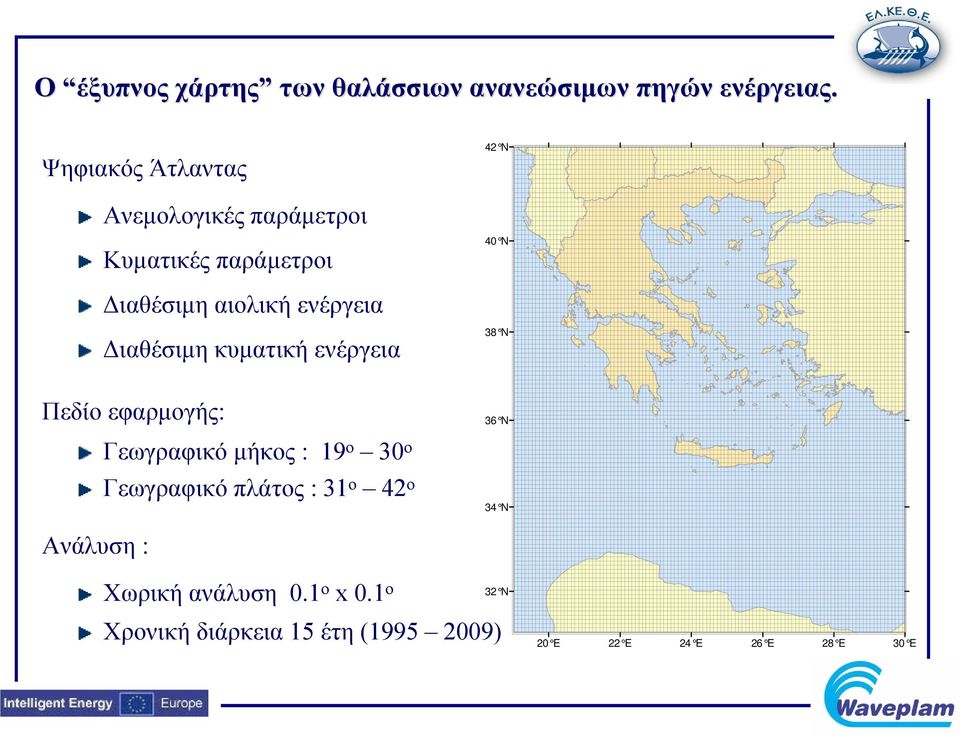

5 Ο έξυπνος χάρτης των θαλάσσιων ανανεώσιμων πηγών ενέργειας. Ψηφιακός Άτλαντας Ανεμολογικές παράμετροι Κυματικές παράμετροι 42 N 40 N Διαθέσιμη αιολική ενέργεια Διαθέσιμη κυματική ενέργεια Πεδίο εφαρμογής: Γεωγραφικό μήκος : 19 ο 30 ο Γεωγραφικό πλάτος : 31 ο 42 ο 38 N 36 N 34 N Ανάλυση : Χωρική ανάλυση 0.1 ο x 0.1 ο 32 N Χρονική διάρκεια 15 έτη ( ) 20 E 22 E 24 E 26 E 28 E 30 E

6 Χωρική βάση ανεμολογικών και κυματικών δεδομένων και αιολικού κυματικού δυναμικού (1) Επιλογή κυματικών μεταβλητών : (θαλάσσιοι επιφανειακοί κυματισμοί) Σημαντικό ύψος κύματος Ηs (m) Κατεύθυνση κύματος θwave (deg) Περίοδος κύματος Τp (sec) Κλίση κύματος Επιλογή ανεμολογικών μεταβλητών : Ταχύτητα ανέμου Uw (m/sec) Διεύθυνση ανέμου θwave (deg) Κυματική ενέργεια Αιολική ενέργεια χρόνια ετήσια εποχιακά μηνιαία

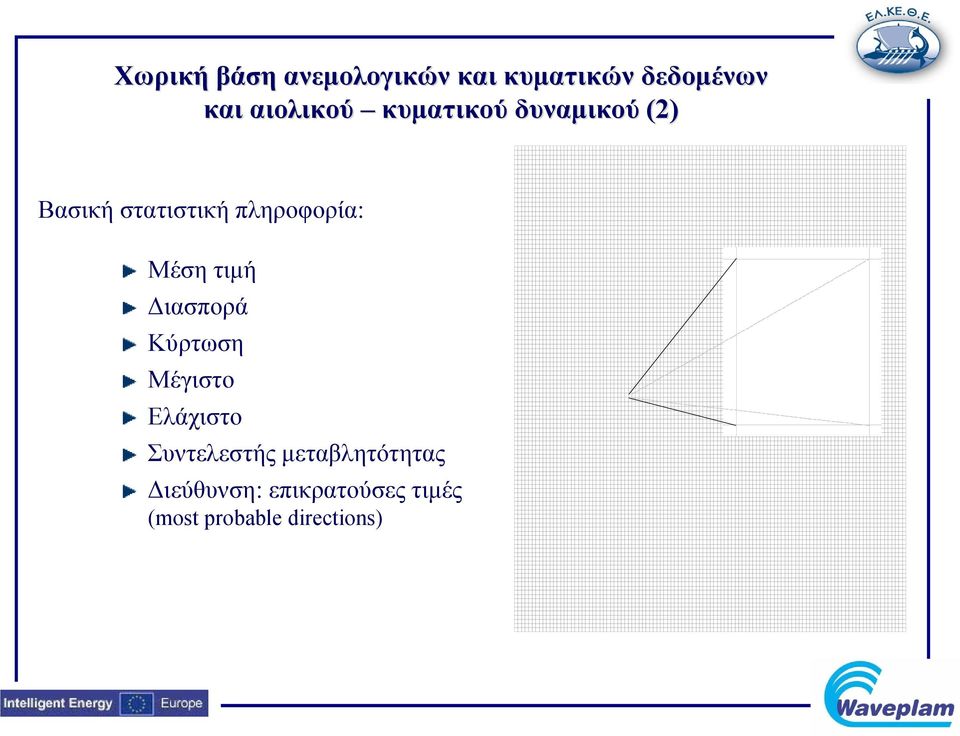

7 Χωρική βάση ανεμολογικών και κυματικών δεδομένων και αιολικού κυματικού δυναμικού (2) Βασική στατιστική πληροφορία: Μέση τιμή Διασπορά Κύρτωση Μέγιστο Ελάχιστο Συντελεστής μεταβλητότητας Διεύθυνση: επικρατούσες τιμές (most probable directions)

8 Σύνθεση υποβάθρου βοηθητικά θεματικά επίπεδα (1) ακτογραμμή χερσαίο ανάγλυφο βαθυμετρία δίκτυα υποδομών, μεταφοράς ενέργειας σημαντικές για τη φύση περιοχές ονοματολογία

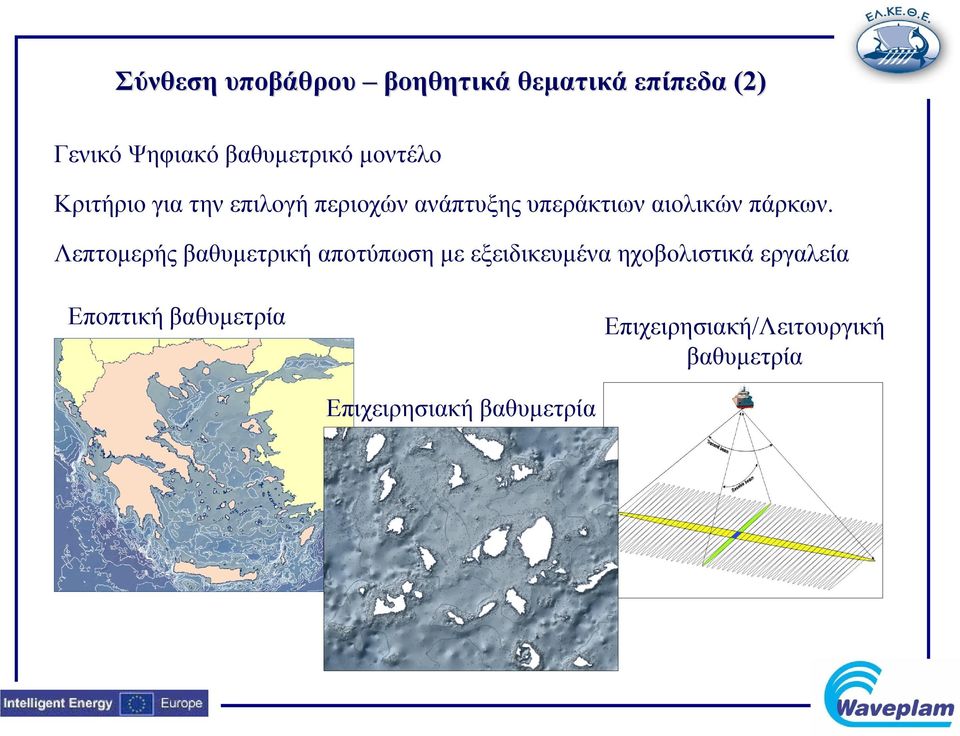

9 Σύνθεση υποβάθρου βοηθητικά θεματικά επίπεδα (2) Γενικό Ψηφιακό βαθυμετρικό μοντέλο Κριτήριο για την επιλογή περιοχών ανάπτυξης υπεράκτιων αιολικών πάρκων. Λεπτομερής βαθυμετρική αποτύπωση με εξειδικευμένα ηχοβολιστικά εργαλεία Εποπτική βαθυμετρία Επιχειρησιακή/Λειτουργική βαθυμετρία Επιχειρησιακή βαθυμετρία

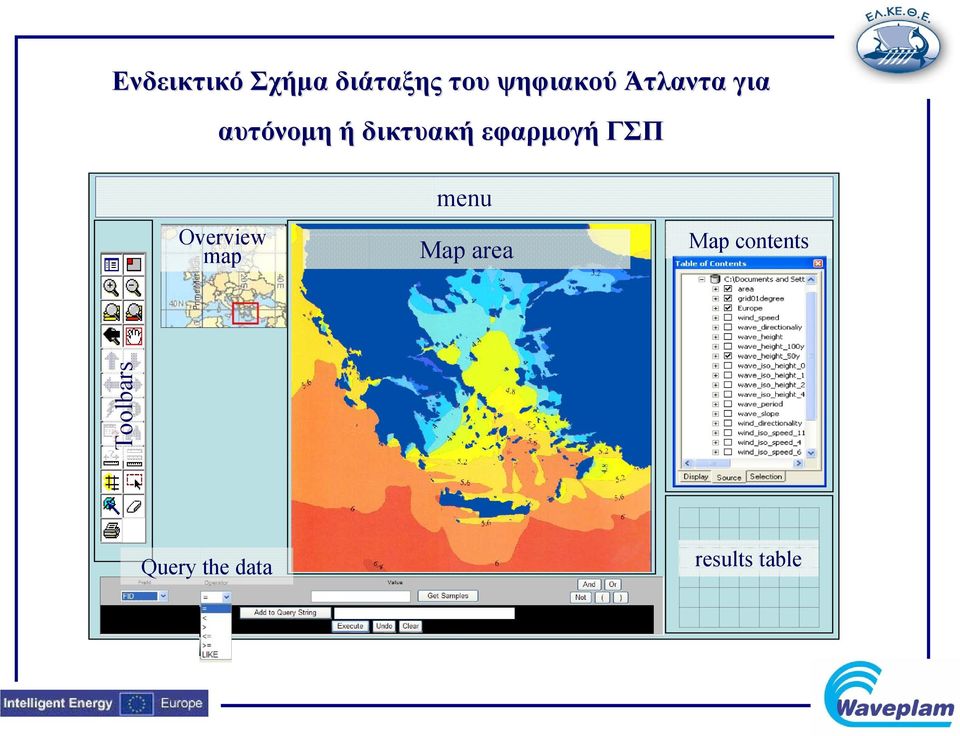

10 Ενδεικτικό Σχήμα διάταξης του ψηφιακού Άτλαντα για αυτόνομη ή δικτυακή εφαρμογή ΓΣΠ Overview map menu Map area Map contents Toolbars Query the data results table

11 Εργαλεία πλοήγησης Zoom in Zoom out Pan Full extend Zoom to layer Go back previous extend Εργαλεία επιλογής (selection tools) Complete polygon & select Complete line & select Enter coordinates Enter window coordinates Clear selection Δυνατότητα ερωτημάτων στα δεδομένα π.χ. Δυνατότητα επιλογής μιας συγκεκριμένης παραμέτρου με τον καθορίζοντας το εύρος των τιμών της σε συνδυασμό με το βάθος και την απόσταση από την πλησιέστερη ακτή

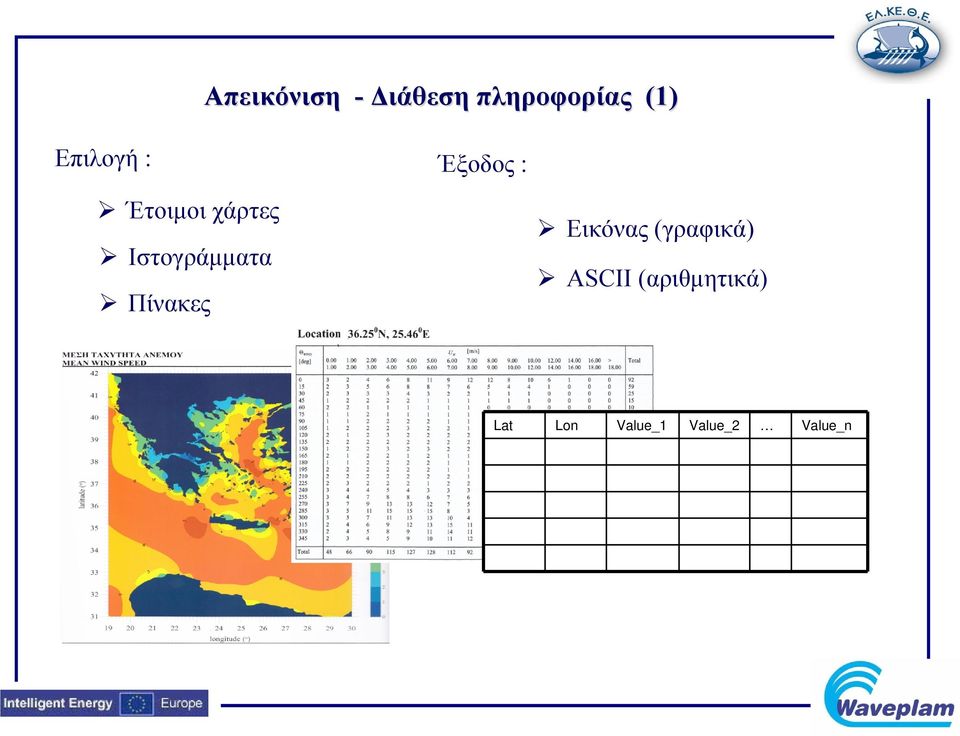

12 Απεικόνιση - Διάθεση πληροφορίας (1) Επιλογή : Έξοδος : Έτοιμοι χάρτες Ιστογράμματα Πίνακες Εικόνας (γραφικά) ASCII (αριθμητικά) Lat Lon Value_1 Value_2 Value_n

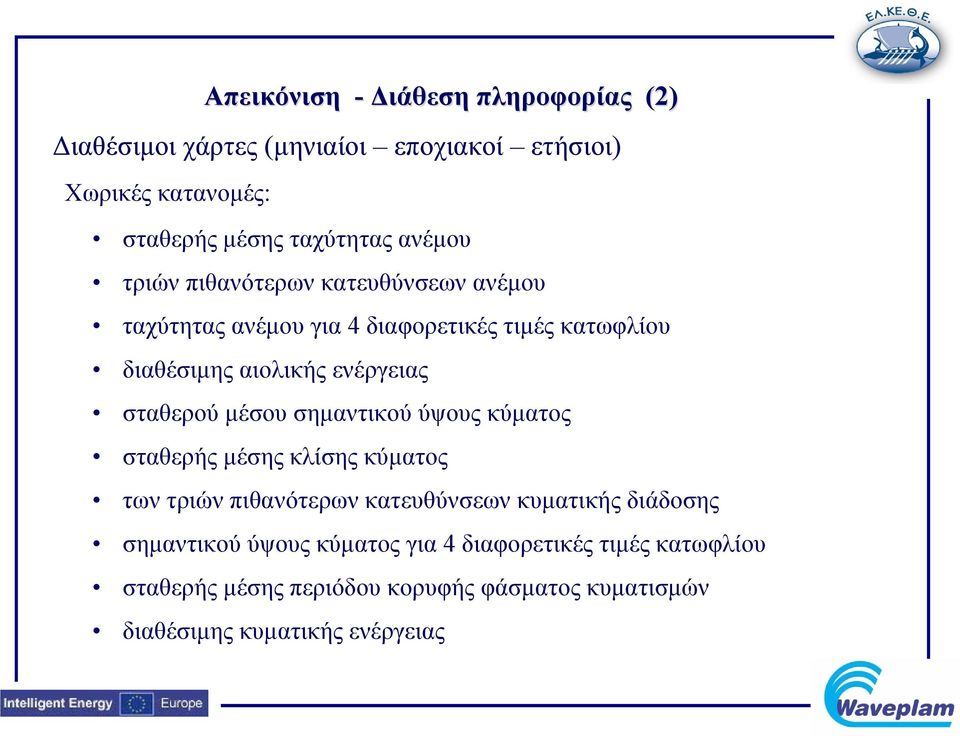

13 Διαθέσιμοι χάρτες (μηνιαίοι εποχιακοί ετήσιοι) Χωρικές κατανομές: Απεικόνιση - Διάθεση πληροφορίας (2) σταθερής μέσης ταχύτητας ανέμου τριών πιθανότερων κατευθύνσεων ανέμου ταχύτητας ανέμου για 4 διαφορετικές τιμές κατωφλίου διαθέσιμης αιολικής ενέργειας σταθερού μέσου σημαντικού ύψους κύματος σταθερής μέσης κλίσης κύματος των τριών πιθανότερων κατευθύνσεων κυματικής διάδοσης σημαντικού ύψους κύματος για 4 διαφορετικές τιμές κατωφλίου σταθερής μέσης περιόδου κορυφής φάσματος κυματισμών διαθέσιμης κυματικής ενέργειας

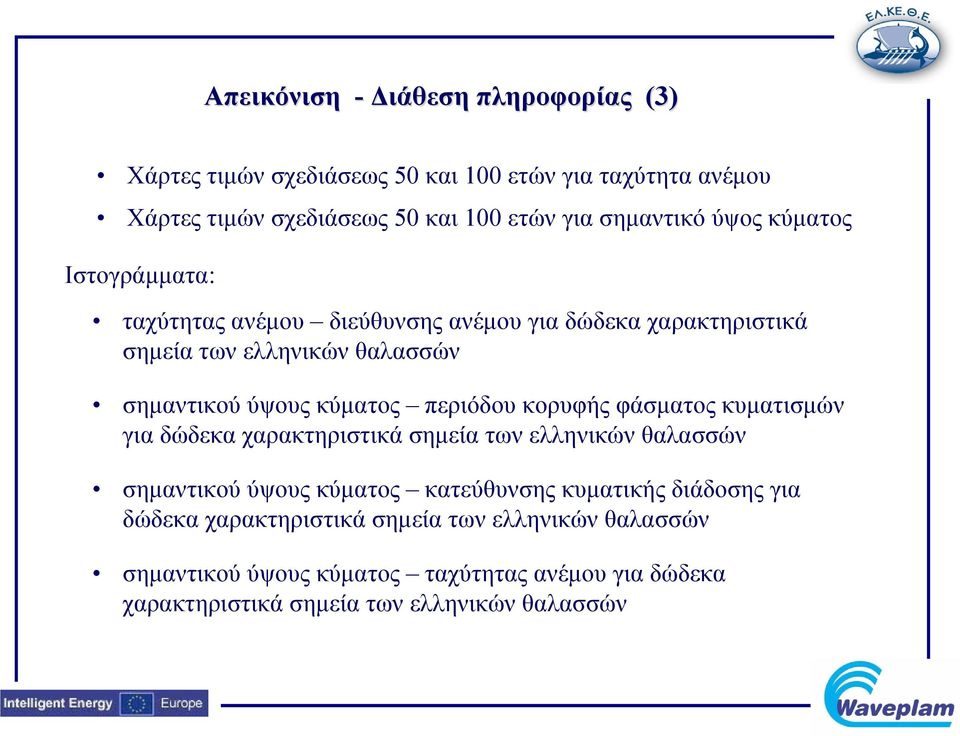

14 Απεικόνιση - Διάθεση πληροφορίας (3) Χάρτες τιμών σχεδιάσεως 50 και 100 ετώνγιαταχύτηταανέμου Χάρτες τιμών σχεδιάσεως 50 και 100 ετών για σημαντικό ύψος κύματος Ιστογράμματα: ταχύτητας ανέμου διεύθυνσης ανέμου για δώδεκα χαρακτηριστικά σημεία των ελληνικών θαλασσών σημαντικού ύψους κύματος περιόδου κορυφής φάσματος κυματισμών για δώδεκα χαρακτηριστικά σημεία των ελληνικών θαλασσών σημαντικού ύψους κύματος κατεύθυνσης κυματικής διάδοσης για δώδεκα χαρακτηριστικά σημεία των ελληνικών θαλασσών σημαντικού ύψους κύματος ταχύτητας ανέμου για δώδεκα χαρακτηριστικά σημεία των ελληνικών θαλασσών

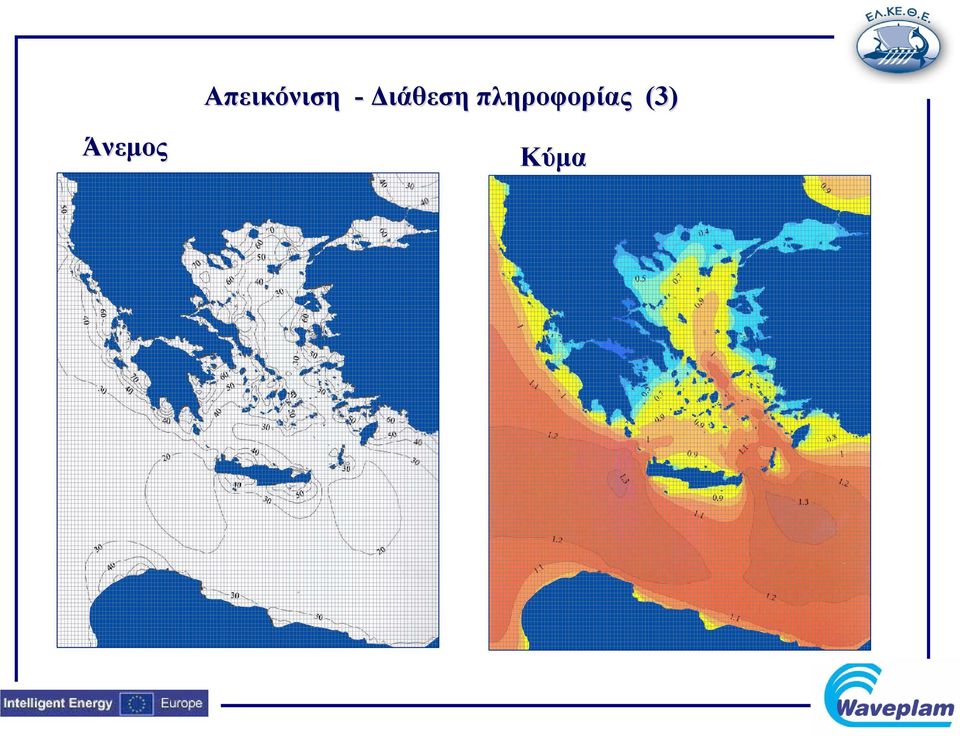

15 Άνεμος Απεικόνιση - Διάθεση πληροφορίας (3) Κύμα

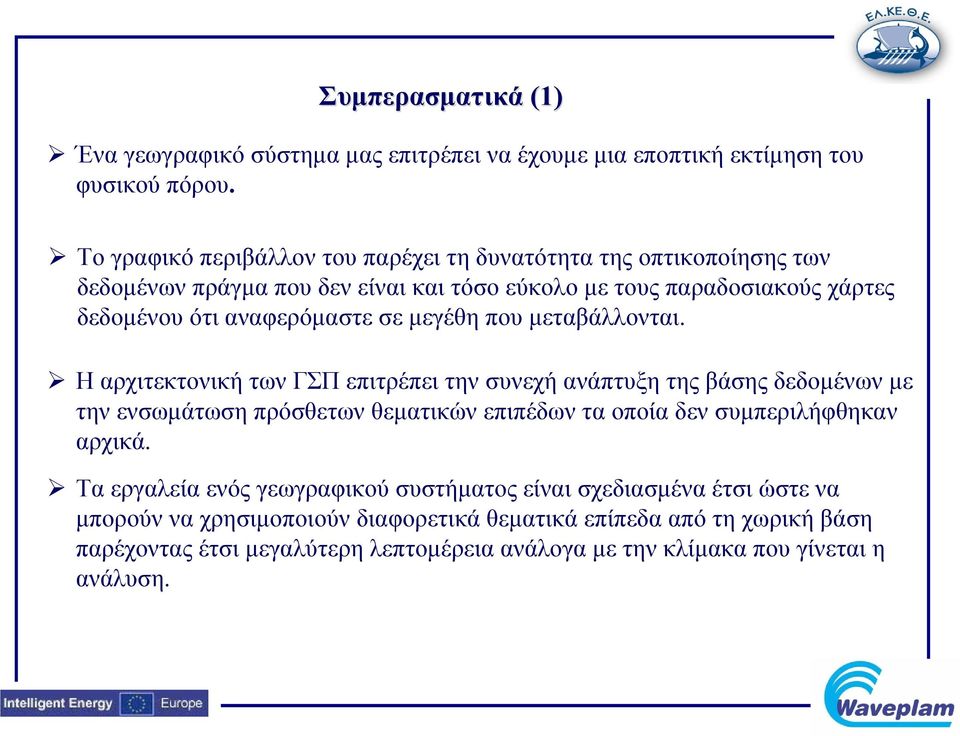

16 Συμπερασματικά (1) Ένα γεωγραφικό σύστημα μας επιτρέπει να έχουμε μια εποπτική εκτίμηση του φυσικού πόρου. Το γραφικό περιβάλλον του παρέχει τη δυνατότητα της οπτικοποίησης των δεδομένων πράγμα που δεν είναι και τόσο εύκολο με τους παραδοσιακούς χάρτες δεδομένου ότι αναφερόμαστε σε μεγέθη που μεταβάλλονται. Η αρχιτεκτονική των ΓΣΠ επιτρέπει την συνεχή ανάπτυξη της βάσης δεδομένων με την ενσωμάτωση πρόσθετων θεματικών επιπέδων τα οποία δεν συμπεριλήφθηκαν αρχικά. Τα εργαλεία ενός γεωγραφικού συστήματος είναι σχεδιασμένα έτσι ώστε να μπορούν να χρησιμοποιούν διαφορετικά θεματικά επίπεδα από τη χωρική βάση παρέχοντας έτσι μεγαλύτερη λεπτομέρεια ανάλογα με την κλίμακα που γίνεταιη ανάλυση.

17 Συμπερασματικά (2) Επιτρέπει σε απομακρυσμένους χρήστες να βλέπουν & να ερωτούν τα θεματικά επίπεδατουάτλανταμέσααπόένατυπικόweb browser χωρίς να χρειάζονται κάποιο εξειδικευμένο λογισμικό Επιτρέπει την εξ αποστάσεως δυνατότητα στο χρήστη να δημιουργεί συλλογές (selections) στις παραμέτρους του άτλαντα που βασίζονται στα χωρικά ερωτήματα που ο ίδιος θέτει. Παρέχουν τη δυνατότητα στο χρήστη να «κατεβάζει» δεδομένα από τη βάση του άτλαντα ώστε να τα συμπεριλάβει στην δική του gis εφαρμογή. Διασπείροντας δεδομένα από μία κεντρική πηγή υπάρχει η δυνατότητα για αποτελεσματικότερη προσφορά στιγμιαίων ενημερώσεων σε ένα ευρύ κοινό, επιτρέποντας έτσι τη μελλοντική ενσωμάτωση στη βάση πρόσθετων χαρτογραφικών θεματικών επιπέδων καθοδηγώντας έτσι τους χρήστες που «κατεβάζουν» δεδομένα του άτλαντα.
