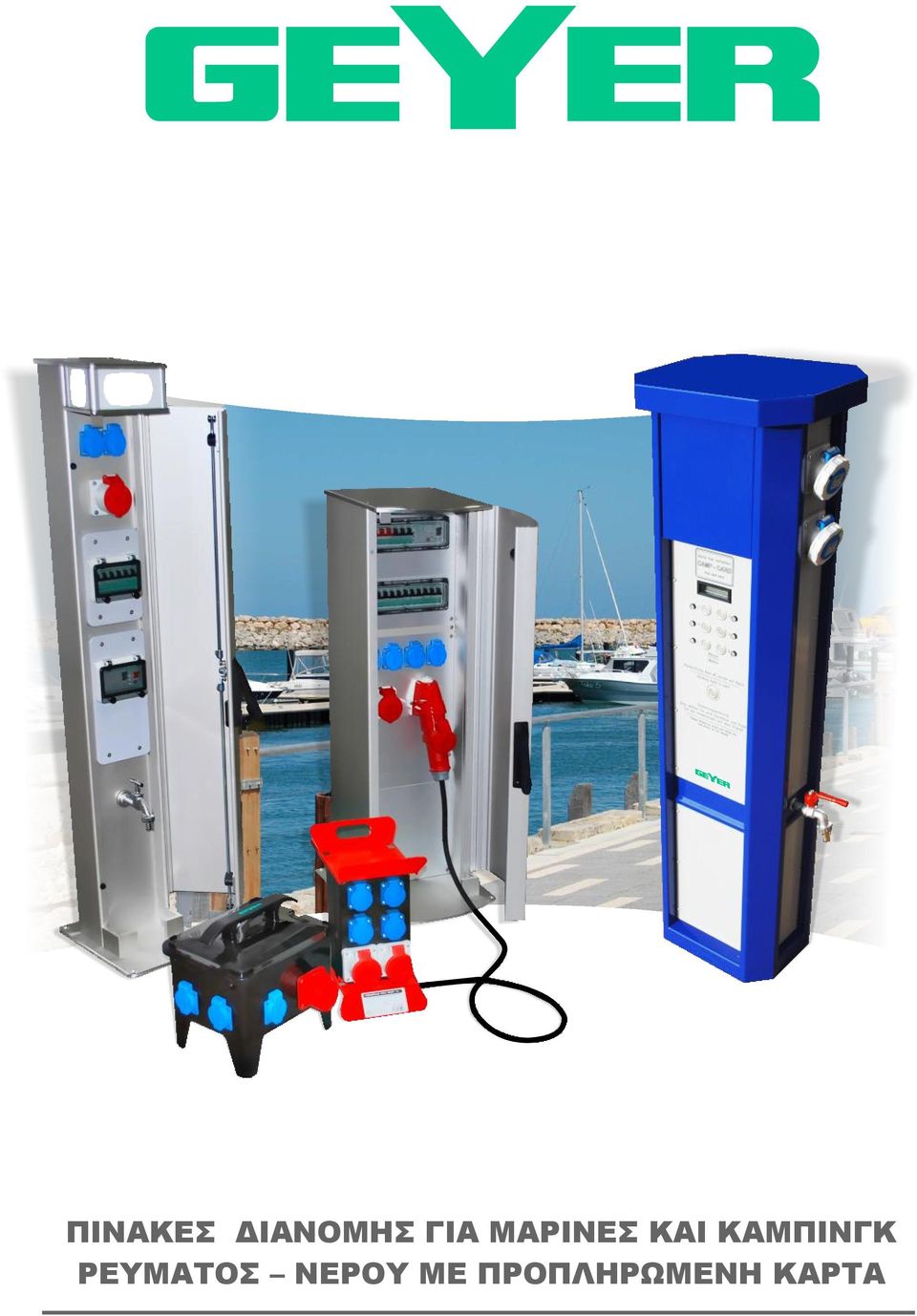

1 ΠΙΝΑΚΕΣ ΔΙΑΝΟΜΗΣ ΓΙΑ ΜΑΡΙΝΕΣ ΚΑΙ ΚΑΜΠΙΝΓΚ ΡΕΥΜΑΤΟΣ ΝΕΡΟΥ ΜΕ ΠΡΟΠΛΗΡΩΜΕΝΗ ΚΑΡΤΑ

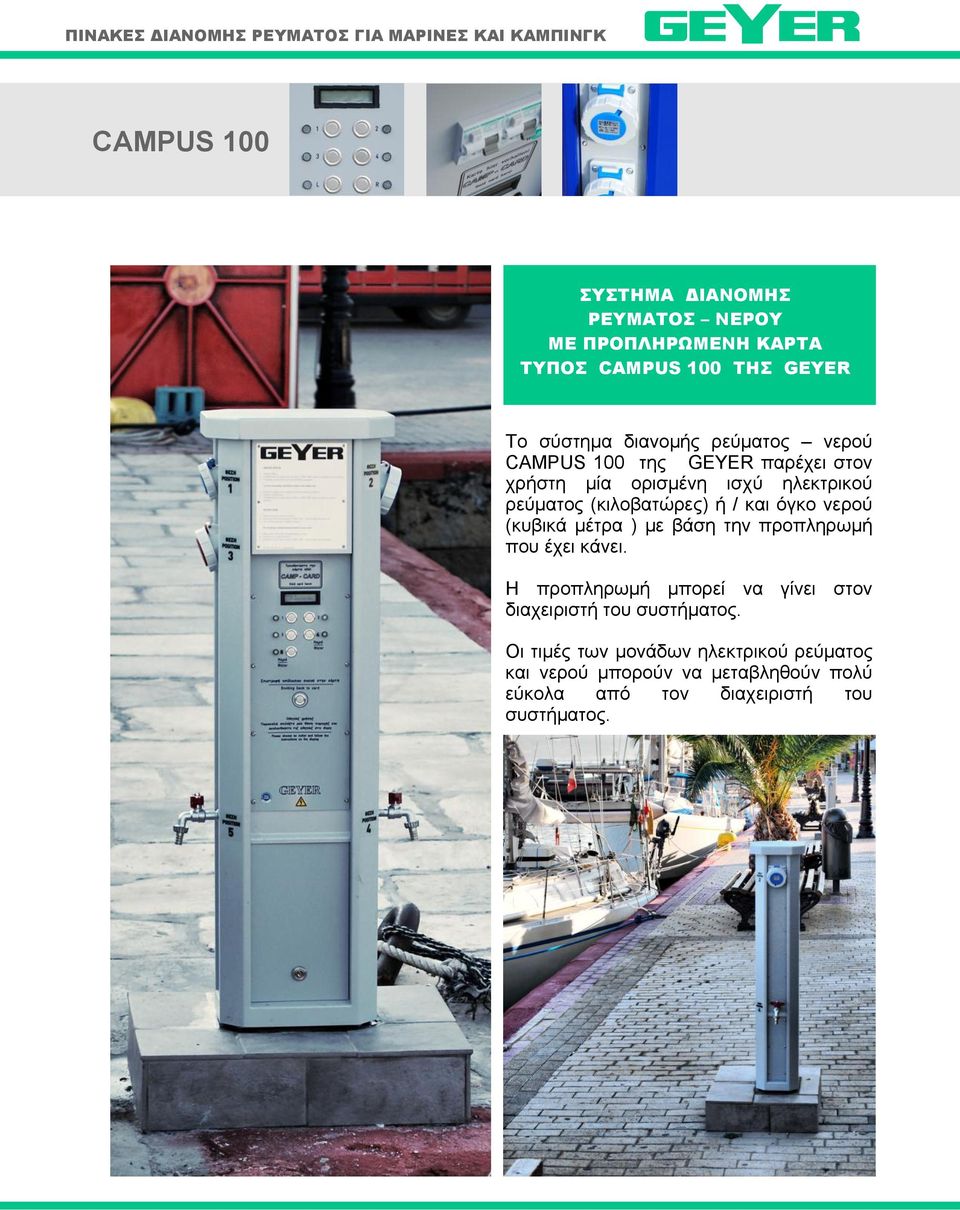

2 CAMPUS 100 ΣΥΣΤΗΜΑ ΔΙΑΝΟΜΗΣ ΡΕΥΜΑΤΟΣ ΝΕΡΟΥ ΜΕ ΠΡΟΠΛΗΡΩΜΕΝΗ ΚΑΡΤΑ ΤΥΠΟΣ CAMPUS 100 ΤΗΣ GEYER Το σύστημα διανομής ρεύματος νερού CAMPUS 100 της GEYER παρέχει στον χρήστη μία ορισμένη ισχύ ηλεκτρικού ρεύματος (κιλοβατώρες) ή / και όγκο νερού (κυβικά μέτρα ) με βάση την προπληρωμή που έχει κάνει. Η προπληρωμή μπορεί να γίνει στον διαχειριστή του συστήματος. Οι τιμές των μονάδων ηλεκτρικού ρεύματος και νερού μπορούν να μεταβληθούν πολύ εύκολα από τον διαχειριστή του συστήματος.

όγκο νερού (κυβικά μέτρα ) με βάση την προπληρωμή που έχει κάνει.

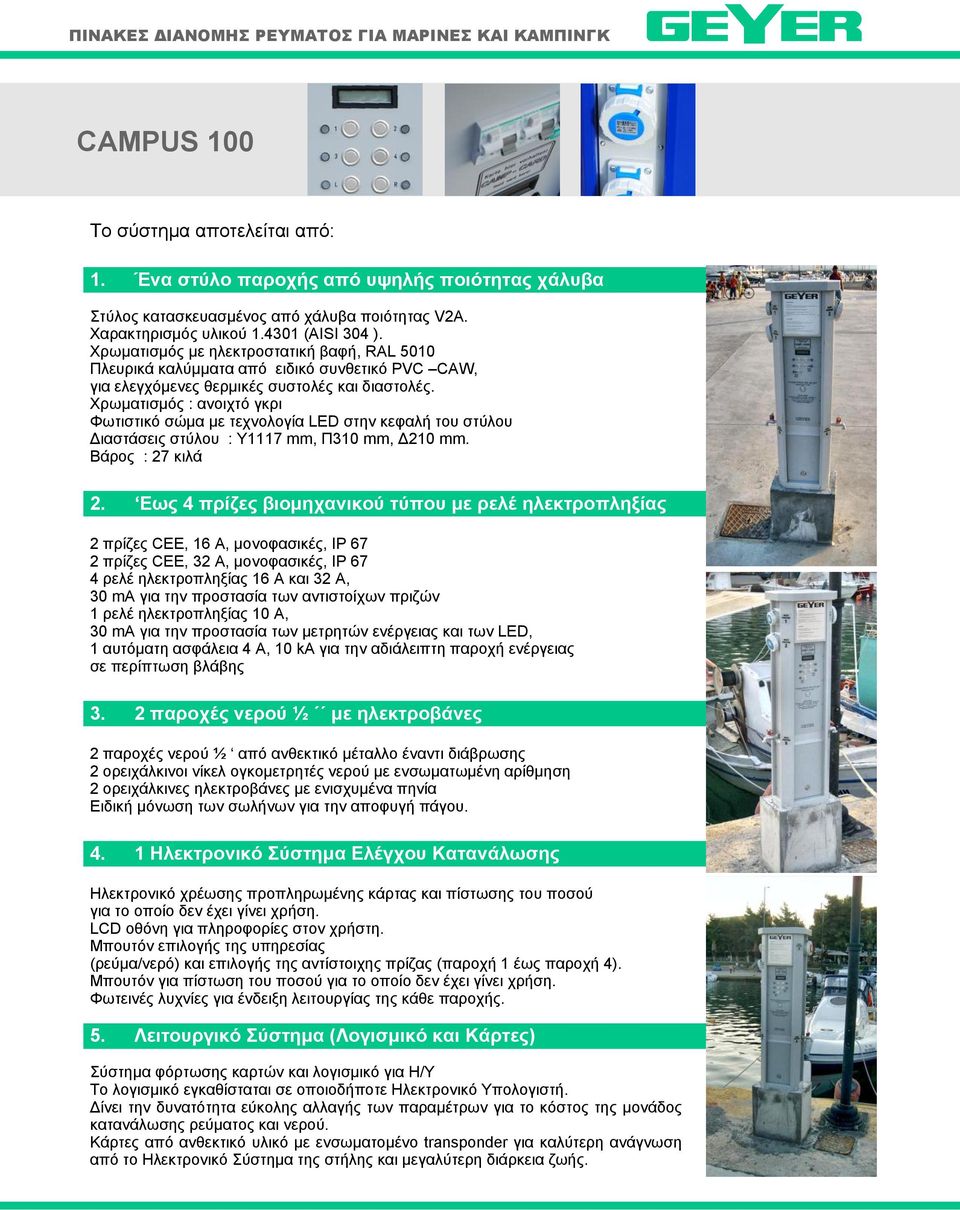

3 CAMPUS 100 Το σύστημα αποτελείται από: 1. Ένα στύλο παροχής από υψηλής ποιότητας χάλυβα Στύλος κατασκευασμένος από χάλυβα ποιότητας V2A. Χαρακτηρισμός υλικού (AISI 304 ). Χρωματισμός με ηλεκτροστατική βαφή, RAL 5010 Πλευρικά καλύμματα από ειδικό συνθετικό PVC CAW, για ελεγχόμενες θερμικές συστολές και διαστολές. Χρωματισμός : ανοιχτό γκρι Φωτιστικό σώμα με τεχνολογία LED στην κεφαλή του στύλου Διαστάσεις στύλου : Y1117 mm, Π310 mm, Δ210 mm. Βάρος : 27 κιλά 2. Εως 4 πρίζες βιομηχανικού τύπου με ρελέ ηλεκτροπληξίας 2 πρίζες CEE, 16 A, μονοφασικές, IP 67 2 πρίζες CEE, 32 A, μονοφασικές, IP 67 4 ρελέ ηλεκτροπληξίας 16 Α και 32 Α, 30 ma για την προστασία των αντιστοίχων πριζών 1 ρελέ ηλεκτροπληξίας 10 Α, 30 ma για την προστασία των μετρητών ενέργειας και των LED, 1 αυτόματη ασφάλεια 4 Α, 10 ka για την αδιάλειπτη παροχή ενέργειας σε περίπτωση βλάβης 3. 2 παροχές νερού ½ με ηλεκτροβάνες 2 παροχές νερού ½ από ανθεκτικό μέταλλο έναντι διάβρωσης 2 ορειχάλκινοι νίκελ ογκομετρητές νερού με ενσωματωμένη αρίθμηση 2 ορειχάλκινες ηλεκτροβάνες με ενισχυμένα πηνία Ειδική μόνωση των σωλήνων για την αποφυγή πάγου Ηλεκτρονικό Σύστημα Ελέγχου Κατανάλωσης Ηλεκτρονικό χρέωσης προπληρωμένης κάρτας και πίστωσης του ποσού για το οποίο δεν έχει γίνει χρήση. LCD οθόνη για πληροφορίες στον χρήστη. Μπουτόν επιλογής της υπηρεσίας (ρεύμα/νερό) και επιλογής της αντίστοιχης πρίζας (παροχή 1 έως παροχή 4). Μπουτόν για πίστωση του ποσού για το οποίο δεν έχει γίνει χρήση. Φωτεινές λυχνίες για ένδειξη λειτουργίας της κάθε παροχής. 5. Λειτουργικό Σύστημα (Λογισμικό και Κάρτες) Σύστημα φόρτωσης καρτών και λογισμικό για Η/Υ Το λογισμικό εγκαθίσταται σε οποιοδήποτε Ηλεκτρονικό Υπολογιστή. Δίνει την δυνατότητα εύκολης αλλαγής των παραμέτρων για το κόστος της μονάδος κατανάλωσης ρεύματος και νερού. Κάρτες από ανθεκτικό υλικό με ενσωματομένο transponder για καλύτερη ανάγνωση από το Ηλεκτρονικό Σύστημα της στήλης και μεγαλύτερη διάρκεια ζωής.

Χρωματισμός : ανοιχτό γκρι Φωτιστικό σώμα με τεχνολογία LED στην κεφαλή του στύλου Διαστάσεις στύλου : Y1117 mm, Π310 mm, Δ210 mm. Βάρος : 27 κιλά 2.

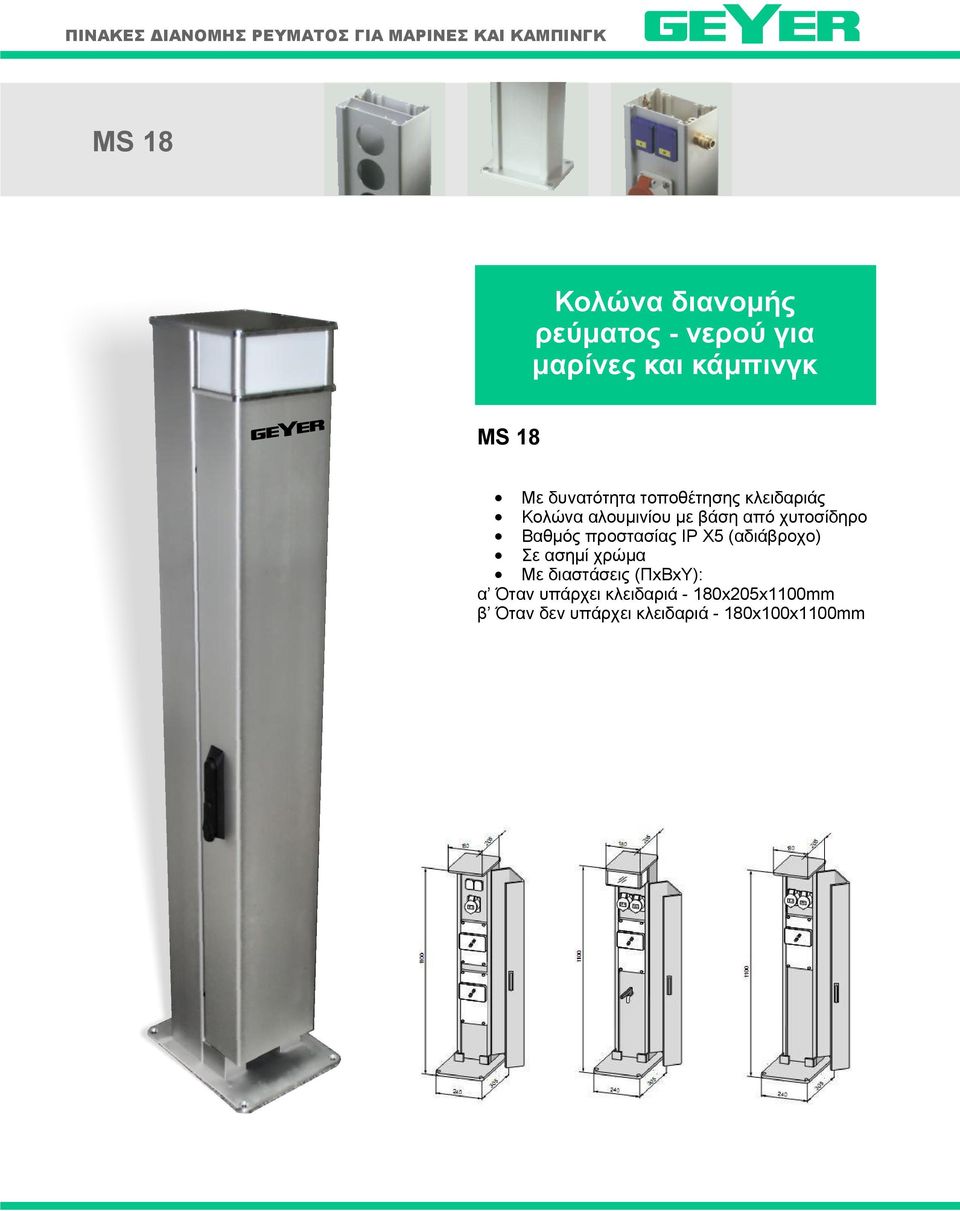

4 MS 18 Κολώνα διανομής ρεύματος - νερού για μαρίνες και κάμπινγκ MS 18 Με δυνατότητα τοποθέτησης κλειδαριάς Κολώνα αλουμινίου με βάση από χυτοσίδηρο Βαθμός προστασίας IP X5 (αδιάβροχο) Σε ασημί χρώμα Με διαστάσεις (ΠxBxY): α Όταν υπάρχει κλειδαριά - 180x205x1100mm β Όταν δεν υπάρχει κλειδαριά - 180x100x1100mm

Βαθμός προστασίας IP X5 (αδιάβροχο) Σε ασημί χρώμα Με διαστάσεις (ΠxBxY): α

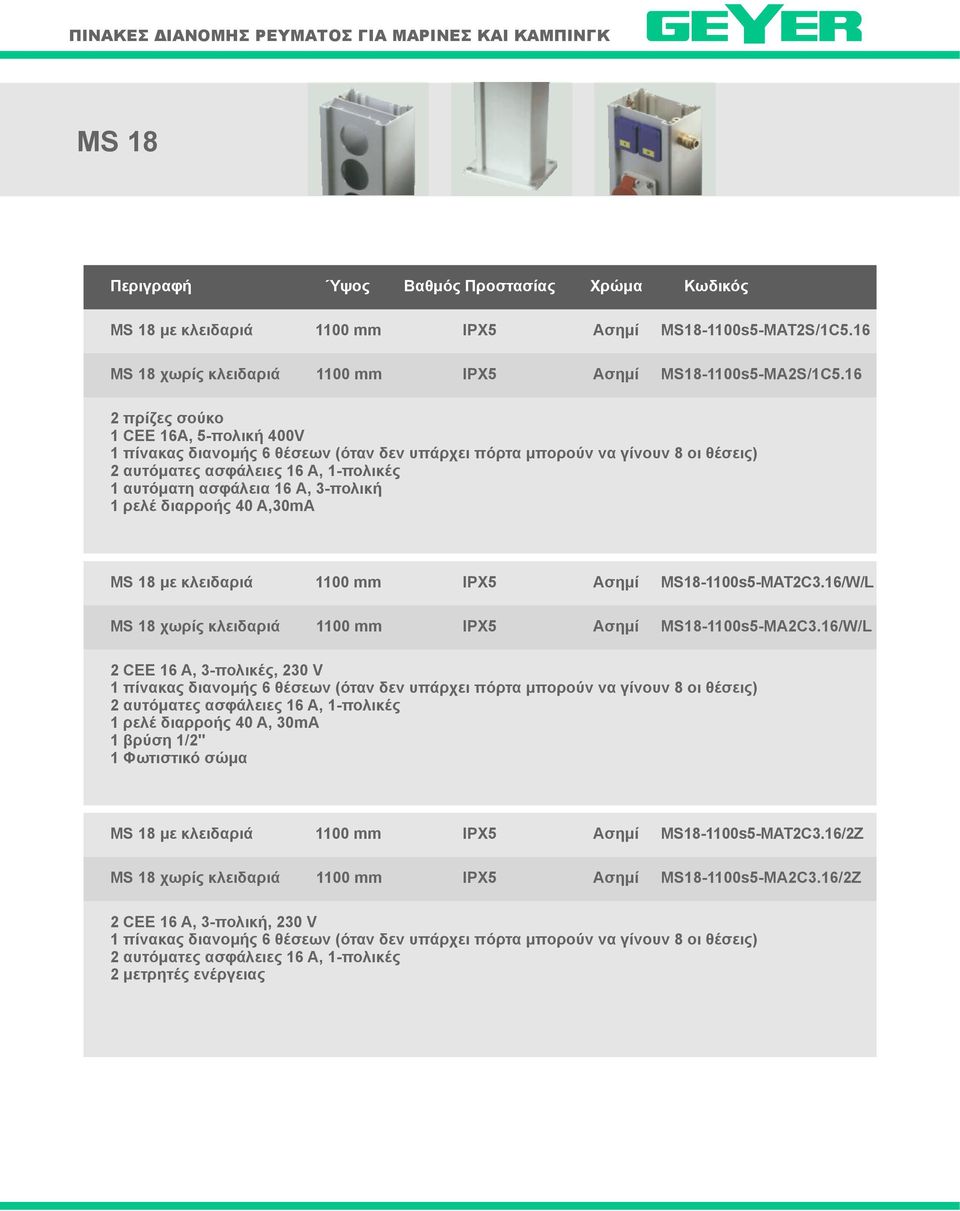

5 MS 18 Περιγραφή Ύψος Βαθμός Προστασίας Χρώμα Κωδικός MS 18 με κλειδαριά 1100 mm IPX5 Ασημί MS s5-MAT2S/1C5.16 MS 18 χωρίς κλειδαριά 1100 mm IPX5 Ασημί MS s5-MA2S/1C πρίζες σούκο 1 CEE 16Α, 5-πολική 400V 1 πίνακας διανομής 6 θέσεων (όταν δεν υπάρχει πόρτα μπορούν να γίνουν 8 οι θέσεις) 2 αυτόματες ασφάλειες 16 Α, 1-πολικές 1 αυτόματη ασφάλεια 16 Α, 3-πολική 1 ρελέ διαρροής 40 A,30mA MS 18 με κλειδαριά 1100 mm IPX5 Ασημί MS s5-MAT2C3.16/W/L MS 18 χωρίς κλειδαριά 1100 mm IPX5 Ασημί MS s5-MA2C3.16/W/L 2 CEE 16 A, 3-πολικές, 230 V 1 πίνακας διανομής 6 θέσεων (όταν δεν υπάρχει πόρτα μπορούν να γίνουν 8 οι θέσεις) 2 αυτόματες ασφάλειες 16 Α, 1-πολικές 1 ρελέ διαρροής 40 A, 30mA 1 βρύση 1/2" 1 Φωτιστικό σώμα MS 18 με κλειδαριά 1100 mm IPX5 Ασημί MS s5-MAT2C3.16/2Z MS 18 χωρίς κλειδαριά 1100 mm IPX5 Ασημί MS s5-MA2C3.16/2Z 2 CEE 16 A, 3-πολική, 230 V 1 πίνακας διανομής 6 θέσεων (όταν δεν υπάρχει πόρτα μπορούν να γίνουν 8 οι θέσεις) 2 αυτόματες ασφάλειες 16 Α, 1-πολικές 2 μετρητές ενέργειας

1 ρελέ διαρροής 40 A,30mA MS 18 με κλειδαριά 1100 mm IPX5 Ασημί MS18-1100s5-MAT2C3.16/W/L MS 18 χωρίς κλειδαριά 1100 mm IPX5 Ασημί MS18-1100s5-MA2C3.

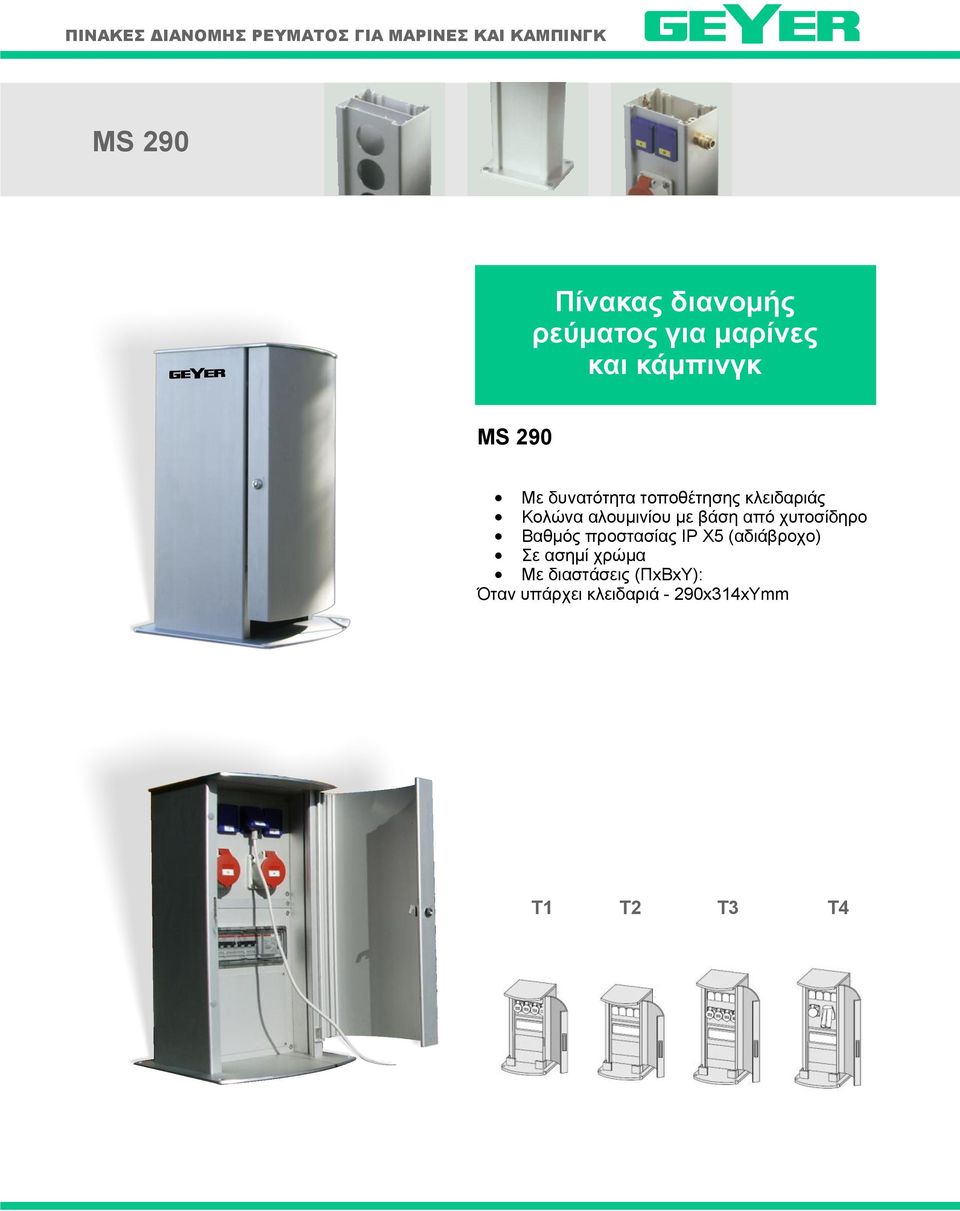

6 MS 290 Πίνακας διανομής ρεύματος για μαρίνες και κάμπινγκ MS 290 Με δυνατότητα τοποθέτησης κλειδαριάς Κολώνα αλουμινίου με βάση από χυτοσίδηρο Βαθμός προστασίας IP X5 (αδιάβροχο) Σε ασημί χρώμα Με διαστάσεις (ΠxBxY): Όταν υπάρχει κλειδαριά - 290x314xΥmm Τ1 Τ2 Τ3 Τ4

χυτοσίδηρο Βαθμός προστασίας IP X5 (αδιάβροχο) Σε ασημί χρώμα Με

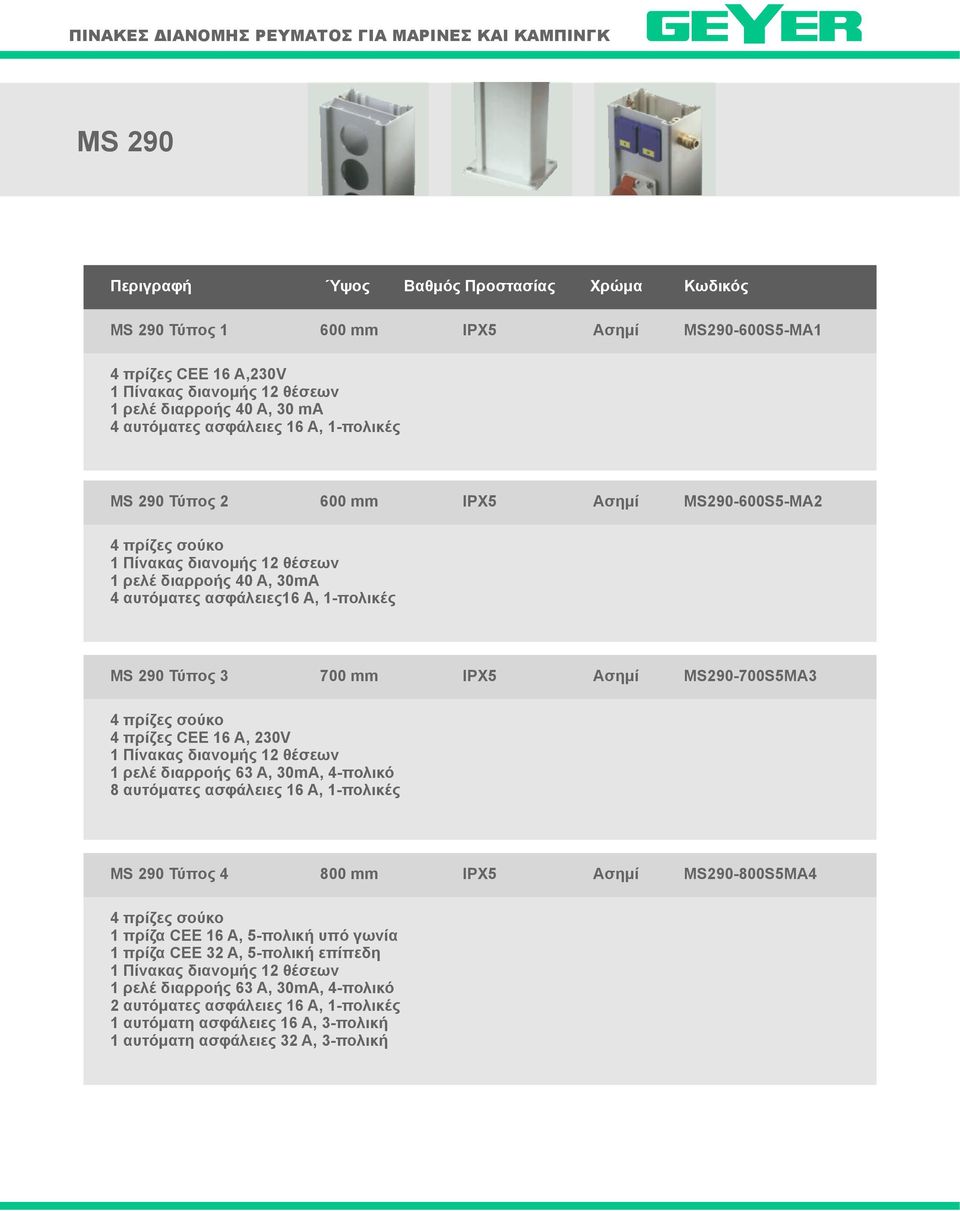

7 MS 290 Περιγραφή Ύψος Βαθμός Προστασίας Χρώμα Κωδικός MS 290 Τύπος mm IPX5 Ασημί MS S5-MA1 4 πρίζες CEE 16 Α,230V 1 Πίνακας διανομής 12 θέσεων 1 ρελέ διαρροής 40 Α, 30 ma 4 αυτόματες ασφάλειες 16 Α, 1-πολικές MS 290 Τύπος mm IPX5 Ασημί MS S5-MA2 4 πρίζες σούκο 1 Πίνακας διανομής 12 θέσεων 1 ρελέ διαρροής 40 Α, 30mA 4 αυτόματες ασφάλειες16 Α, 1-πολικές MS 290 Τύπος mm IPX5 Ασημί MS S5MA3 4 πρίζες σούκο 4 πρίζες CEE 16 Α, 230V 1 Πίνακας διανομής 12 θέσεων 1 ρελέ διαρροής 63 Α, 30mA, 4-πολικό 8 αυτόματες ασφάλειες 16 Α, 1-πολικές MS 290 Τύπος mm IPX5 Ασημί MS S5MA4 4 πρίζες σούκο 1 πρίζα CEE 16 Α, 5-πολική υπό γωνία 1 πρίζα CEE 32 Α, 5-πολική επίπεδη 1 Πίνακας διανομής 12 θέσεων 1 ρελέ διαρροής 63 Α, 30mA, 4-πολικό 2 αυτόματες ασφάλειες 16 Α, 1-πολικές 1 αυτόματη ασφάλειες 16 Α, 3-πολική 1 αυτόματη ασφάλειες 32 Α, 3-πολική

700 mm IPX5 Ασημί MS290-700S5MA3 4 πρίζες σούκο 4 πρίζες CEE 16 Α, 230V 1 Πίνακας διανομής 12 θέσεων 1 ρελέ διαρροής 63 Α, 30mA, 4-πολικό 8 αυτόματες ασφάλειες 16 Α, 1-πολικές MS 290 Τύπος 4 800 mm
