Φύλλο στοιχείων: Wilo-Yonos PICO 30/1-6

Transcript

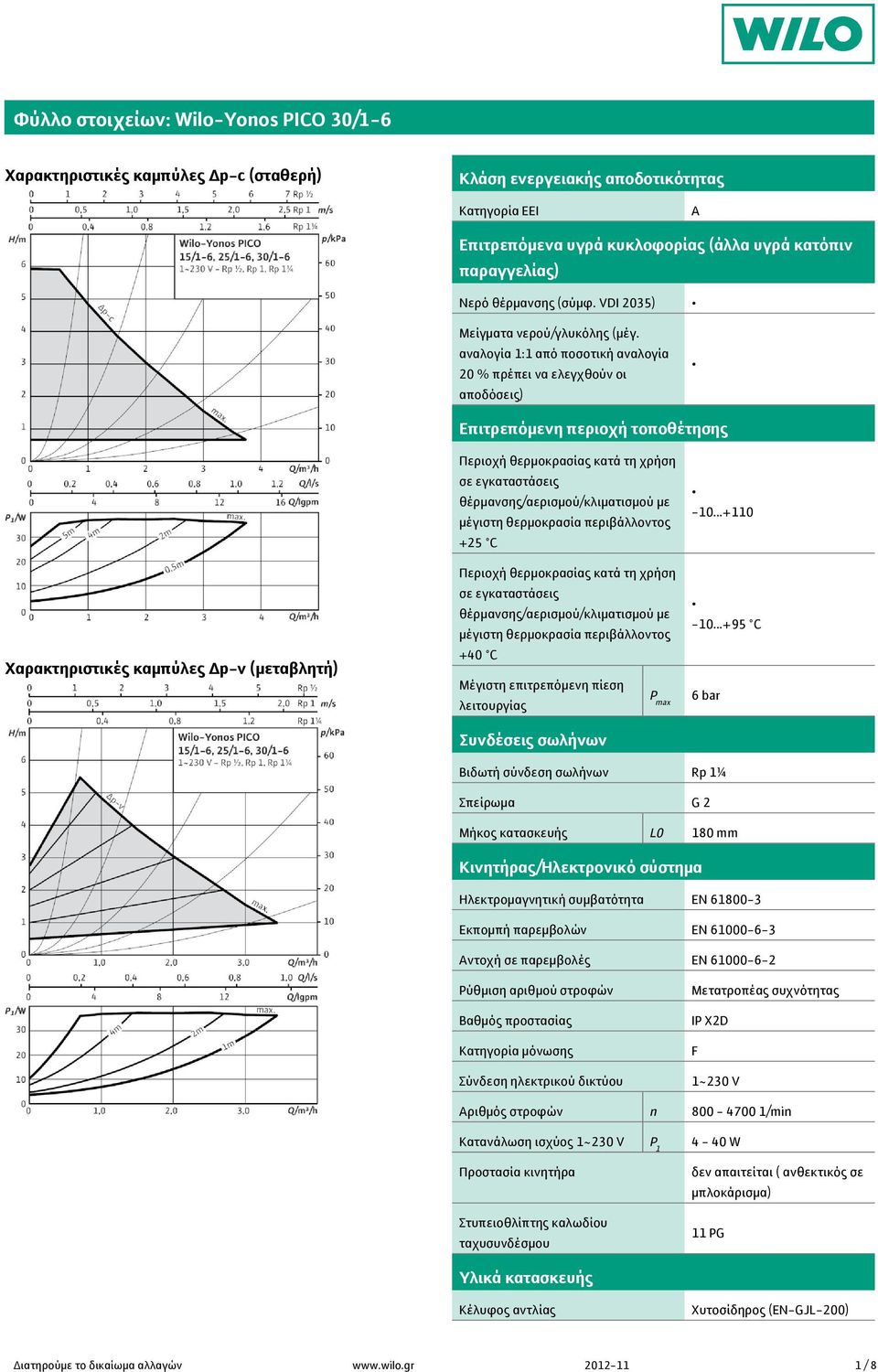

1 Φύλλο στοιχείων: Wilo-Yonos PICO 30/1-6 Χαρακτηριστικές καμπύλες Δp-c (σταθερή) Κλάση ενεργειακής αποδοτικότητας Κατηγορία EEI A Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Νερό θέρμανσης (σύμφ. VDI 2035) Μείγματα νερού/γλυκόλης (μέγ. αναλογία 1:1 από ποσοτική αναλογία 20 % πρέπει να ελεγχθούν οι αποδόσεις) Επιτρεπόμενη περιοχή τοποθέτησης Χαρακτηριστικές καμπύλες Δp-v (μεταβλητή) Περιοχή θερμοκρασίας κατά τη χρήση σε εγκαταστάσεις θέρμανσης/αερισμού/κλιματισμού με μέγιστη θερμοκρασία περιβάλλοντος +25 C Περιοχή θερμοκρασίας κατά τη χρήση σε εγκαταστάσεις θέρμανσης/αερισμού/κλιματισμού με μέγιστη θερμοκρασία περιβάλλοντος +40 C Μέγιστη επιτρεπόμενη πίεση λειτουργίας Συνδέσεις σωλήνων Βιδωτή σύνδεση σωλήνων P max C 6 bar Rp 1¼ Σπείρωμα G 2 Μήκος κατασκευής L0 180 mm Κινητήρας/Ηλεκτρονικό σύστημα Ηλεκτρομαγνητική συμβατότητα EN Εκπομπή παρεμβολών EN Αντοχή σε παρεμβολές EN Ρύθμιση αριθμού στροφών Βαθμός προστασίας Κατηγορία μόνωσης Σύνδεση ηλεκτρικού δικτύου Μετατροπέας συχνότητας IP X2D F 1~230 V Αριθμός στροφών n /min Κατανάλωση ισχύος 1~230 V P W Προστασία κινητήρα Στυπειοθλίπτης καλωδίου ταχυσυνδέσμου δεν απαιτείται ( ανθεκτικός σε μπλοκάρισμα) 11 PG Υλικά κατασκευής Κέλυφος αντλίας Χυτοσίδηρος (EN-GJL-200) Διατηρούμε το δικαίωμα αλλαγών / 8

2 Φύλλο στοιχείων: Wilo-Yonos PICO 30/1-6 Σχέδιο διαστάσεων Πτερωτή Άξονας αντλίας Έδρανα Πλαστικό (PP - 40% GF) Ανοξείδωτος χάλυβας Άνθρακας, εμποτισμένος με μέταλλο Ελάχιστο ύψος προσαγωγής στο στόμιο αναρρόφησης για την αποφυγή σπηλαίωσης σε θερμοκρασία άντλησης νερού Ελάχιστο ύψος προσαγωγής στους 50 / 95 / 110 C 0,5 / 3 / 10 m Πληροφορίες παραγγελίας Κατασκευαστής Wilo Σχέδιο σύνδεσης ακροδεκτών Τύπος Yonos PICO 30/1-6 Κωδικός Βάρος περίπου m kg Κινητήρας ανθεκτικός σε ρεύμα εμπλοκής Μονοφασικός κινητήρας (EM) 2 πόλων - 1~230 V, 50 Hz Διατηρούμε το δικαίωμα αλλαγών / 8

3 Διαστάσεις και σχέδια διαστάσεων: Wilo-Yonos PICO 30/1-6 Σχέδιο διαστάσεων Διατηρούμε το δικαίωμα αλλαγών / 8

4 Χαρακτηριστικές καμπύλες: Wilo-Yonos PICO 30/1-6 Χαρακτηριστικές καμπύλες Δp-c (σταθερή) Διατηρούμε το δικαίωμα αλλαγών / 8

5 Χαρακτηριστικές καμπύλες: Wilo-Yonos PICO 30/1-6 Χαρακτηριστικές καμπύλες Δp-v (μεταβλητή) Διατηρούμε το δικαίωμα αλλαγών / 8

6 Πληροφορίες παραγγελίας: Wilo-Yonos PICO 30/1-6 Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος Yonos PICO 30/1-6 Κωδικός Αριθμός EAN Κατηγορία τιμών W1 Μεικτό βάρος m 2,15 kg Βάρος περίπου m 2,15 kg Τεμάχιο ανά παλέτα 216 Διατηρούμε το δικαίωμα αλλαγών / 8

7 Τεχνικές περιγραφές: Wilo-Yonos PICO 30/1-6 Κυκλοφορητής υψηλής απόδοσης Wilo-Yonos PICO, ηλεκτρονικά ρυθμιζόμενος. Υγρολίπαντος κυκλοφορητής, με χαμηλές ανάγκες συντήρησης, βιδωτή σύνδεση και σύγχρονο κινητήρα ανθεκτικό στο ρεύμα εμπλοκής, τεχνολογίας ECM, και με ενσωματωμένο ηλεκτρονικό σύστημα ρύθμισης ισχύος για τη συνεχή ρύθμιση της διαφορικής πίεσης. Μπορεί να χρησιμοποιηθεί σε όλες τις εφαρμογές θέρμανσης και κλιματισμού (-10 C έως +110 C). Η ρυθμιστική λειτουργία μπορεί να επιλεγεί σύμφωνα με την χρήση καλοριφέρ/θέρμανσης δαπέδου. Εργοστασιακά διαθέσιμοι: Προεπιλεγόμενοι τρόποι ρύθμισης για ιδανική προσαρμογή φορτίου: Δp-c (σταθερή διαφορά πίεσης), Δp-v (μεταβαλλόμενη διαφορά πίεσης) Ενσωματωμένη προστασία κινητήρα Ένδειξη LED για τη ρύθμιση της ονομαστικής τιμής και για ένδειξη της τρέχουσας κατανάλωσης σε W Ελάχιστη κατανάλωση μόνο 4 W Αυτόματη λειτουργία απεμπλοκής Υψηλή ροπή εκκίνησης Λειτουργία εξαέρωσης για την εξαέρωση του χώρου του ρότορα Περίβλημα αντλίας από φαιό χυροσίδηρο, πτερωτή από πολυπροπυλένιο, άξονας ανοξείδωτου χάλυβα με κουζινέτα άνθρακα με μεταλλική επίστρωση. Υλικά κατασκευής Κέλυφος αντλίας: Χυτοσίδηρος (EN-GJL-200) Πτερωτή: Πλαστικό (PP - 40% GF) Άξονας αντλίας: Ανοξείδωτος χάλυβας Έδρανα: Άνθρακας, εμποτισμένος με μέταλλο Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Μέγιστη παροχή: 2.50 m 3 /h Συνδέσεις σωλήνων Βιδωτή σύνδεση σωλήνων: Rp 1¼ Μήκος κατασκευής: 180 mm Κινητήρας/Ηλεκτρονικό σύστημα Ηλεκτρομαγνητική συμβατότητα: EN Εκπομπή παρεμβολών: EN Αντοχή σε παρεμβολές: EN Ρύθμιση αριθμού στροφών: Μετατροπέας συχνότητας Βαθμός προστασίας: IP X2D Κατηγορία μόνωσης: F Σύνδεση ηλεκτρικού δικτύου: 1~230 V Αριθμός στροφών: /min Κατανάλωση ισχύος 1~230 V: 4-40 W Μέγ. ρεύμα: A Προστασία κινητήρα: δεν απαιτείται ( ανθεκτικός σε μπλοκάρισμα) Στυπειοθλίπτης καλωδίου ταχυσυνδέσμου: 11 PG Πληροφορίες παραγγελίας Κωδικός: Αριθμός EAN: Βάρος περίπου: kg Διατηρούμε το δικαίωμα αλλαγών / 8

8 Τεχνικές περιγραφές: Wilo-Yonos PICO 30/1-6 Κατασκευαστής: Wilo title_product_internet_pluswilo: Wilo-Yonos PICO 30/1-6 Διατηρούμε το δικαίωμα αλλαγών / 8
