1 Κάμερα Δικτυακή κάμερα bullet Συνοπτικός οδηγός λειτουργίας---ελληνικά Ο παρών συνοπτικός οδηγός αφορά στα εξής μοντέλα: UD.6L001B170A01EU 0

2 Κανονιστικές πληροφορίες Δήλωση συμμόρφωσης ΕΕ Το προϊόν αυτό και τα παρεχόμενα εξαρτήματα, εφόσον διατίθενται, φέρουν τη σήμανση "CE" και, για το λόγο αυτόν, συμμορφώνονται με τα ισχύοντα εναρμονισμένα Ευρωπαϊκά Πρότυπα που αναφέρονται στην Οδηγία 006/95/ΕΚ περί χαμηλής τάσης, στην Οδηγία 004/108/ΕΚ για την ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) και στην Οδηγία 011/65/ΕΕ για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό (RoHS). 01/19/ΕΕ (οδηγία ΑΗΗΕ): Απαγορεύεται η απόρριψη των προϊόντων που φέρουν αυτό το σύμβολο ως αδιαχώριστα αστικά απόβλητα στην Ευρωπαϊκή Ένωση. Για ανακυκλωθεί σωστά, επιστρέψτε το προϊόν αυτό στον τοπικό προμηθευτή μετά την αγορά ισοδύναμου νέου εξοπλισμού ή απορρίψτε το στα καθορισμένα σημεία συλλογής. Για περισσότερες πληροφορίες επισκεφθείτε τον ιστότοπο: 006/66/ΕΚ (οδηγία για τις μπαταρίες): Το προϊόν αυτό περιέχει μια μπαταρία της οποίας η απόρριψη απαγορεύεται ως αδιαχώριστο αστικό απόβλητο στην Ευρωπαϊκή Ένωση. Ανατρέξτε στην τεκμηρίωση του προϊόντος για πληροφορίες σχετικά με την εκάστοτε μπαταρία. Η μπαταρία φέρει αυτό το σύμβολο, που μπορεί να περιλαμβάνει γράμματα που υποδεικνύουν το κάδμιο (Cd), το μόλυβδο (Pb) ή τον υδράργυρο (Hg). Για ανακυκλωθεί σωστά, επιστρέψτε την μπαταρία στον 1

3 προμηθευτή σας ή σε καθορισμένο σημείο συλλογής. Για περισσότερες πληροφορίες επισκεφθείτε τον ιστότοπο: Οδηγίες για την ασφάλεια Για λόγους ασφαλείας ανατρέχετε στο κεφάλαιο "Οδηγίες για την ασφάλεια" του εγχειριδίου χρήστη που υπάρχει στο CD σας.

4 1 Περιγραφή μερών Αρ. Περιγραφή 1 Φακός LED υπερύθρων 3 Κάλυμμα ηλιοπροστασίας 4 Βίδα ρύθμισης 5 Καλώδιο δικτύου 6 Καλώδιο ρεύματος 3

5 Εγκατάσταση Βήματα: 1. Ανοίξτε την οπή για το καλώδιο και τη βίδα στην οροφή σύμφωνα με το παρεχόμενο πρότυπο διάνοιξης οπών.. Βάλτε τον παρεχόμενο πλαστικό??κοχλία εφελκυσμού μέσα στις οπές κτυπώντας τον με σφυρί. 3. Περάστε τα καλώδια από την οπή και συνδέστε το αντίστοιχο καλώδιο ρεύματος και καλώδιο βίντεο. 4. Στερεώστε την κάμερα στον τοίχο με τις παρεχόμενες βίδες. 5. Ρυθμίστε τη γωνία παρακολούθησης. 1 Ceiling Mounting 1 1:Screw Hole for :Screw Hole for Bracket Mounting Base 1 1 Το πρότυπο διάνοιξης οπών στην οροφή Στερέωση της κάμερας 4

6 0 ~ ~100 0 ~360 Ρύθμιση 3-Axis 5

7 3 Εγκατάσταση της δικτυακής κάμερας μέσω LAN Σκοπός: Για να βλέπετε και να ρυθμίζετε τις παραμέτρους της κάμερας μέσω LAN (Local Area Network), πρέπει να συνδέσετε τη δικτυακή κάμερα στο ίδιο υποδίκτυο με το PC σας. Στη συνέχεια, εγκαταστήστε το λογισμικό SADP για να αναζητήσετε και να αλλάξετε το IP της δικτυακής κάμερας. Στο σχήμα που ακολουθεί φαίνεται η καλωδιακή σύνδεση της δικτυακής κάμερας με το PC: Figure 3-1 Καλωδίωση μέσω LAN Ορίστε τη διεύθυνση IP της κάμερας για να είναι δυνατή η πρόσβαση μέσω LAN. Βήματα: 1. Εγκαταστήστε το SADP, ένα εργαλείο λογισμικού που μπορεί να εντοπίσει αυτόματα τη δικτυακή κάμερα στο LAN, όπως φαίνεται στο Σχήμα 3-. 6

8 . Αλλάξτε τη διεύθυνση IP και τη μάσκα υποδικτύου σύμφωνα με το υποδίκτυο του PC σας. Ανατρέξτε στις οδηγίες που ακολουθούν για τη ρύθμιση της διεύθυνσης IP με το λογισμικό SADP: Αναζήτηση ενεργών συσκευών online Όταν ξεκινήσει το λογισμικό SADP, αναζητά τις συνδεδεμένες (online) συσκευές που κάθε 15 δευτερόλεπτα από το υποδίκτυο στο οποίο βρίσκεται ο υπολογιστής σας. Figure 3- Αναζήτηση συνδεδεμένων (online) συσκευών Τροποποίηση πληροφοριών συσκευής Βήματα: 7

9 1). Επιλέξτε τη συσκευή που θέλετε να τροποποιήσετε στη λίστα συσκευών που φαίνεται στο Figure 3-3. Οι παράμετροι δικτύου της συσκευής εμφανίζονται στο πλαίσιο Αλλαγή παραμέτρων δικτύου στη δεξιά πλευρά. ). Επεξεργαστείτε τις παραμέτρους δικτύου που επιδέχονται αλλαγή π.χ. η διεύθυνση IP και ο αριθμός θύρας. 3). Καταχωρίστε τον κωδικό πρόσβασης του λογαριασμού διαχειριστή της συσκευής στο πεδίο Κωδικός πρόσβασης και κάντε κλικ στο Save (Αποθήκευση) για να αποθηκεύσετε τις αλλαγές. Figure 3-3 Επιλογή συσκευής 3. Καταχωρίστε τη διεύθυνση IP της δικτυακής κάμερας στο πεδίο διευθύνσεων του προγράμματος περιήγησης στο Web για να δείτε το βίντεο πραγματικού χρόνου. Η προεπιλεγμένη τιμή της διεύθυνσης IP είναι Το προεπιλεγμένο όνομα χρήστη είναι admin και ο κωδικός πρόσβασης είναι Για πρόσβαση στη δικτυακή κάμερα από διάφορα υποδίκτυα, ορίστε την πύλη για τη δικτυακή κάμερα αφότου συνδεθείτε. 8

10 4 Πρόσβαση μέσω του προγράμματος περιήγησης στο Web Βήματα: 1. Ανοίξτε το πρόγραμμα περιήγησης στο Web.. Καταχωρίστε στη γραμμή διευθύνσεων του προγράμματος περιήγησης τη διεύθυνση IP της δικτυακής κάμερας και, στη συνέχεια, πατήστε το πλήκτρο Enter για να μεταβείτε στο περιβάλλον σύνδεσης. 3. Αν δεν μπορείτε να αποκτήσετε πρόσβαση στην κάμερα μέσω του προγράμματος περιήγησης στο Web, επαναλάβετε τα βήματα της ενότητας Καταχωρίστε το όνομα χρήστη και τον κωδικό πρόσβασης. 5. Κάντε κλικ στο Σύνδεση. Figure 4-1 Περιβάλλον σύνδεσης 9

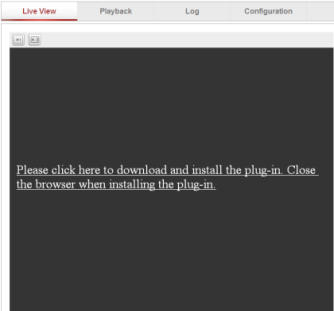

11 6. Εγκαταστήστε την προσθήκη (plug-in) όταν σας το ζητήσει το πρόγραμμα περιήγησης. Εκτελέστε λήψη της προσθήκης (plug-in), εκκινήστε την εγκατάσταση και κλείστε το πρόγραμμα περιήγησης πριν κάνετε κλικ στο Επόμενο. Figure 4- Λήψη προσθήκης (plug-in) Figure 4-3 Εγκατάσταση προσθήκης (plug-in) 10

12 7. Μετά την εγκατάσταση της προσθήκης (plug-in), ανοίξτε ξανά το πρόγραμμα περιήγησης στο Web και επαναλάβετε τα βήματα -4 για να συνδεθείτε. 8. Η κάμερα είναι πλέον έτοιμη για χρήση. 11

13 Για 1
