IP-ROBOCAM-541 ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Transcript

1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ IP-ROBOCAM-541 ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Για την αποφυγή βραχυκυκλωμάτων, το προϊόν αυτό πρέπει να χρησιμοποιείται μόνο σε εσωτερικό και σε ξηρό χώρο. Μην εκθέτετε τα εξαρτήματα σε βροχή ή υγρασία. Μην χρησιμοποιείτε το προϊόν κοντά σε μια μπανιέρα, πισίνα κλπ. Μην εκθέτετε τα εξαρτήματα των συστημάτων σας σε εξαιρετικά υψηλές θερμοκρασίες ή έντονο φως πηγές. Σε περίπτωση ακατάλληλης χρήσης ή εάν έχετε μεταβάλει ή αν έχετε επιδιορθώσει από μόνοι σας το προϊόν, όλες οι εγγυήσεις παύουν να ισχύουν.η Marmitek δεν αποδέχεται καμία ευθύνη σε περίπτωση ανάρμοστης χρήσης του προϊόντος ή όταν το προϊόν χρησιμοποιείται για σκοπούς άλλους από τον καθορισμένο. Η Marmitek δεν αποδέχεται την ευθύνη για επιπρόσθετες ζημιές, πλην των καλυμμένων από την νομική ευθύνη για τα προϊόντα. Αυτό το προϊόν δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά. Μην ανοίγετε το προϊόν: η συσκευή μπορεί να περιέχει ηλεκτροφόρα μέρη. Το προϊόν θα πρέπει να επισκευαστεί μόνο από εξειδικευμένο εμπειρογνώμονα. Συνδέστε τον μετασχηματιστή στη πρίζα μόνο μετά από έλεγχο και εφόσον η τάση είναι ίδια με τις τιμές στις ετικέτες αναγνώρισης. Ποτέ μη συνδέετε τον μετασχηματιστή όταν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά. Σε αυτή την περίπτωση, επικοινωνήστε με τον προμηθευτή σας. 1 ΞΕΚΙΝΩΝΤΑΣ Περιεχόμενα Συσκευασίας Ελέγξτε τα στοιχεία που περιέχονται στη συσκευασία προσεκτικά. Θα πρέπει να έχετε τα ακόλουθα στοιχεία. Αν οποιοδήποτε είδος έχει υποστεί ζημιά ή λείπει, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο στην περιοχή σας. Μία IPRobocam 541 ή 641 H.264/MPEG4/MJPEG Pan-Tilt Megapixel κάμερα Δικτύου Ένα Τροφοδοτικό AC Μία βάση τοίχου Kit Μια εξωτερική κεραία Ένα καλώδιο Ethernet (τύπου RJ-45) Ένα GPIO Φις Ένα CD-ROM Εγκατάστασης Ένας Οδηγός γρήγορης εγκατάστασης Απαιτήσεις του συστήματος Δικτύωση ΤΟΠΙΚΟ ΔΙΚΤΥΟ (LAN): 10Base-T Ethernet ή 100Base-TX Fast Ethernet. ΑΣΥΡΜΑΤΟ ΔΙΚΤΥΟ (WLAN): IEEE b/g/n (για ασύρματο μοντέλο). Πρόσβαση στην κάμερα χρησιμοποιώντας τον Web Browser (περιηγητής διαδικτύου) Επεξεργαστής (cpu): Intel Pentium III 800MHz ή παραπάνω RAM: 512MB Ανάλυση: 800x600 ή παραπάνω Περιβάλλον εργασίας χρήστη: Microsoft Internet Explorer 6.0 ή παραπάνω / Apple Safari 2 ή παραπάνω/ Mozilla Firefox 2.00 ή παραπάνω IP Robocam 541 / 641 1

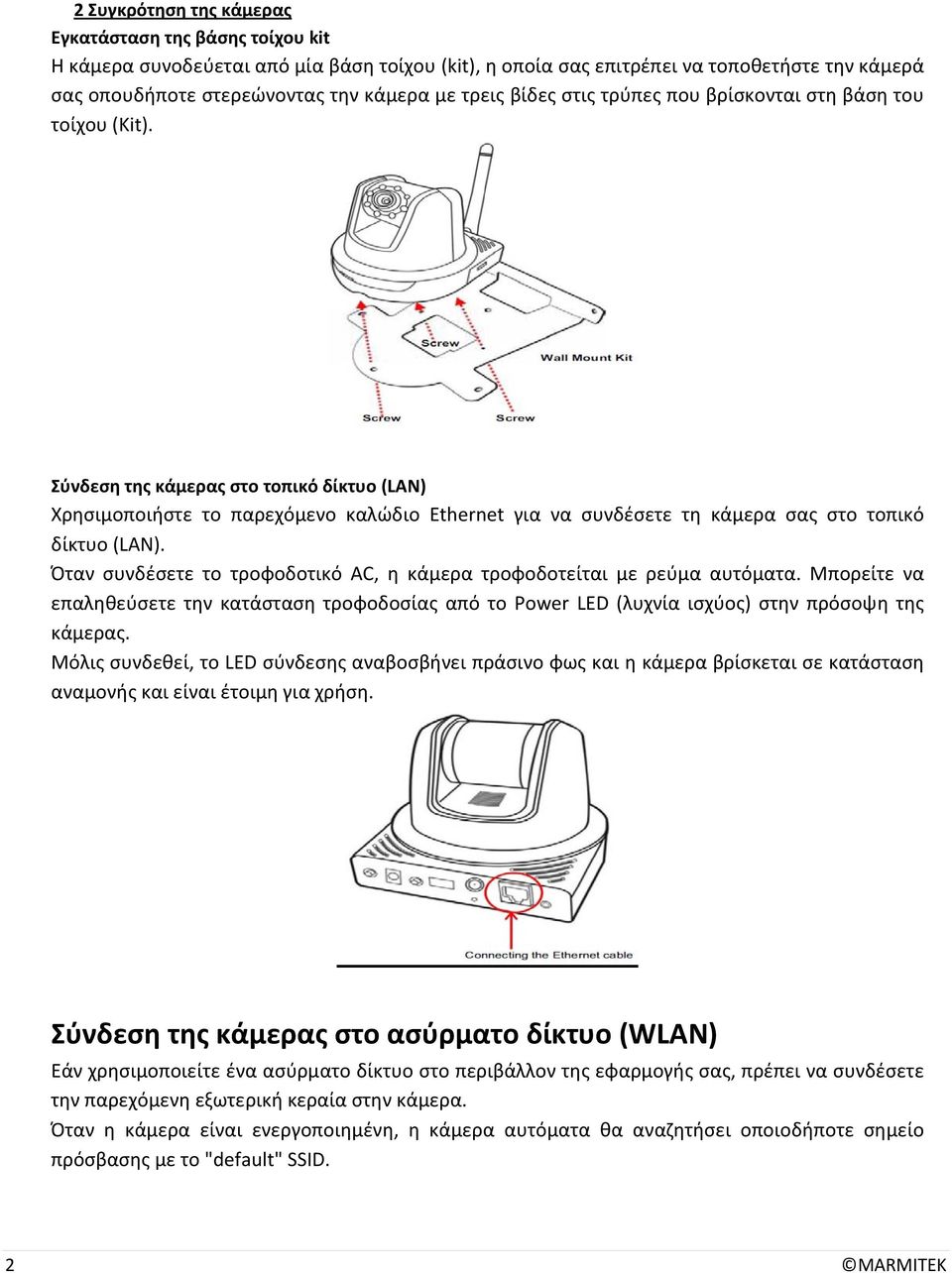

2 2 Συγκρότηση της κάμερας Εγκατάσταση της βάσης τοίχου kit Η κάμερα συνοδεύεται από μία βάση τοίχου (kit), η οποία σας επιτρέπει να τοποθετήστε την κάμερά σας οπουδήποτε στερεώνοντας την κάμερα με τρεις βίδες στις τρύπες που βρίσκονται στη βάση του τοίχου (Kit). Σύνδεση της κάμερας στο τοπικό δίκτυο (LAN) Χρησιμοποιήστε το παρεχόμενο καλώδιο Ethernet για να συνδέσετε τη κάμερα σας στο τοπικό δίκτυο (LAN). Όταν συνδέσετε το τροφοδοτικό AC, η κάμερα τροφοδοτείται με ρεύμα αυτόματα. Μπορείτε να επαληθεύσετε την κατάσταση τροφοδοσίας από το Power LED (λυχνία ισχύος) στην πρόσοψη της κάμερας. Μόλις συνδεθεί, το LED σύνδεσης αναβοσβήνει πράσινο φως και η κάμερα βρίσκεται σε κατάσταση αναμονής και είναι έτοιμη για χρήση. Σύνδεση της κάμερας στο ασύρματο δίκτυο (WLAN) Εάν χρησιμοποιείτε ένα ασύρματο δίκτυο στο περιβάλλον της εφαρμογής σας, πρέπει να συνδέσετε την παρεχόμενη εξωτερική κεραία στην κάμερα. Όταν η κάμερα είναι ενεργοποιημένη, η κάμερα αυτόματα θα αναζητήσει οποιοδήποτε σημείο πρόσβασης με το "default" SSID. 2 MARMITEK

3 ΣΗΜΕΙΩΣΗ Εάν η κάμερα δεν μπορεί να συνδεθεί με το ασύρματο δίκτυό σας, θα πρέπει να εγκαταστήσετε την κάμερα στο τοπικό δίκτυο (LAN) και να προχωρήσετε με τις ρυθμίσεις για Ασύρματο Δίκτυο. 3 Πρόσβαση στη κάμερα Χρησιμοποιώντας IPFinder 1. Τοποθετήστε το CD-ROM εγκατάστασης στη μονάδα CD-ROM (driver) του υπολογιστή σας και ξεκινήστε το πρόγραμμα Auto-Run. 2. Κάντε κλικ στο στοιχείο IPFinder να ξεκινήσει το βοηθητικό πρόγραμμα. Ο πίνακας ελέγχου που θα εμφανιστεί φαίνεται στη συνέχεια. Display the connected camera(s). Double click to link the Camera. : Εμφανίζει τη συνδεδεμένη κάμερα (ες). Κάντε διπλό κλικ για τη σύνδεση της κάμερας. Click About to get the Version information of IPFinder. : Κάντε κλικ για να πάρετε τις πληροφορίες έκδοσης του IPFinder. Click Link to connect the selected camera. Click Change IP to modify the IP address of the selected camera. : Κάντε κλικ στο σύνδεσμο για να συνδέσετε την κάμερα που έχετε επιλέξει. Κάντε κλικ στην επιλογή Αλλαγή IP για να τροποποιήσετε τη διεύθυνση IP της κάμερας. Click Search to find the IP address of the connected camera(s). : Κάντε κλικ στο κουμπί Αναζήτηση για να βρείτε τη διεύθυνση IP της συνδεδεμένης κάμερας (ες). IP Robocam 541 / 641 3

4 Click Exit to close the utility. : Κάντε κλικ στο κουμπί Έξοδος για να κλείσετε το βοηθητικό πρόγραμμα. 3. Μόλις πάρετε τη διεύθυνση IP της κάμερας, ξεκινήστε την έναρξη περιήγησης στο διαδίκτυο ή το πρόγραμμα Ultraview Pro για να αποκτήσετε πρόσβαση στη κάμερα σας. ΣΥΜΒΟΥΛΗ Το CD-ROM εγκατάστασης παρέχει ένα πρόγραμμα εγκατάστασης που σας επιτρέπει να εγκαταστήσετε τον IPFinder στον υπολογιστή σας. Για να εγκαταστήσετε τον IPFinder, κάντε κλικ στο Εγκατάσταση λογισμικού, στη συνέχεια, επιλέξτε IPFinder σχετικά με την οθόνη Auto-Run. Πρόσβαση στην κάμερα 1. Εφόσον η προεπιλεγμένη ρύθμιση της κάμερας είναι η DHCP λειτουργία ενεργοποιημένη, σας συνιστάται να ξεκινήσετε τον IPFinder να αναζητεί την διεύθυνση IP που έχει εκχωρηθεί στην κάμερα από το DHCP διακομιστή και στη συνέχεια κάντε κλικ στο κουμπί Σύνδεση για να έχετε πρόσβαση στην κάμερα μέσω του Web browser. 2. Αν η κάμερα δικτύου δεν μπορεί να πάρει IP διεύθυνση στη λειτουργία DHCP, η προεπιλεγμένη διεύθυνση IP θα είναι Όταν εμφανιστεί το παράθυρο σύνδεσης, πληκτρολογήστε το προεπιλεγμένο όνομα χρήστη (admin) και τον κωδικό πρόσβασης (admin) και πατήστε OK για να μεταβείτε στην κύρια οθόνη της ρύθμισης παραμέτρων μέσω Web της κάμερας. 4. Κάντε κλικ στις Ρυθμίσεις και, στη συνέχεια, στο Smart Wizard για να ρυθμίσετε την κάμερα γρήγορα. Ο οδηγός Smart Wizard θα σας καθοδηγήσει διαμέσου των απαραίτητων ρυθμίσεων με λεπτομερείς οδηγίες για κάθε βήμα. 4 MARMITEK

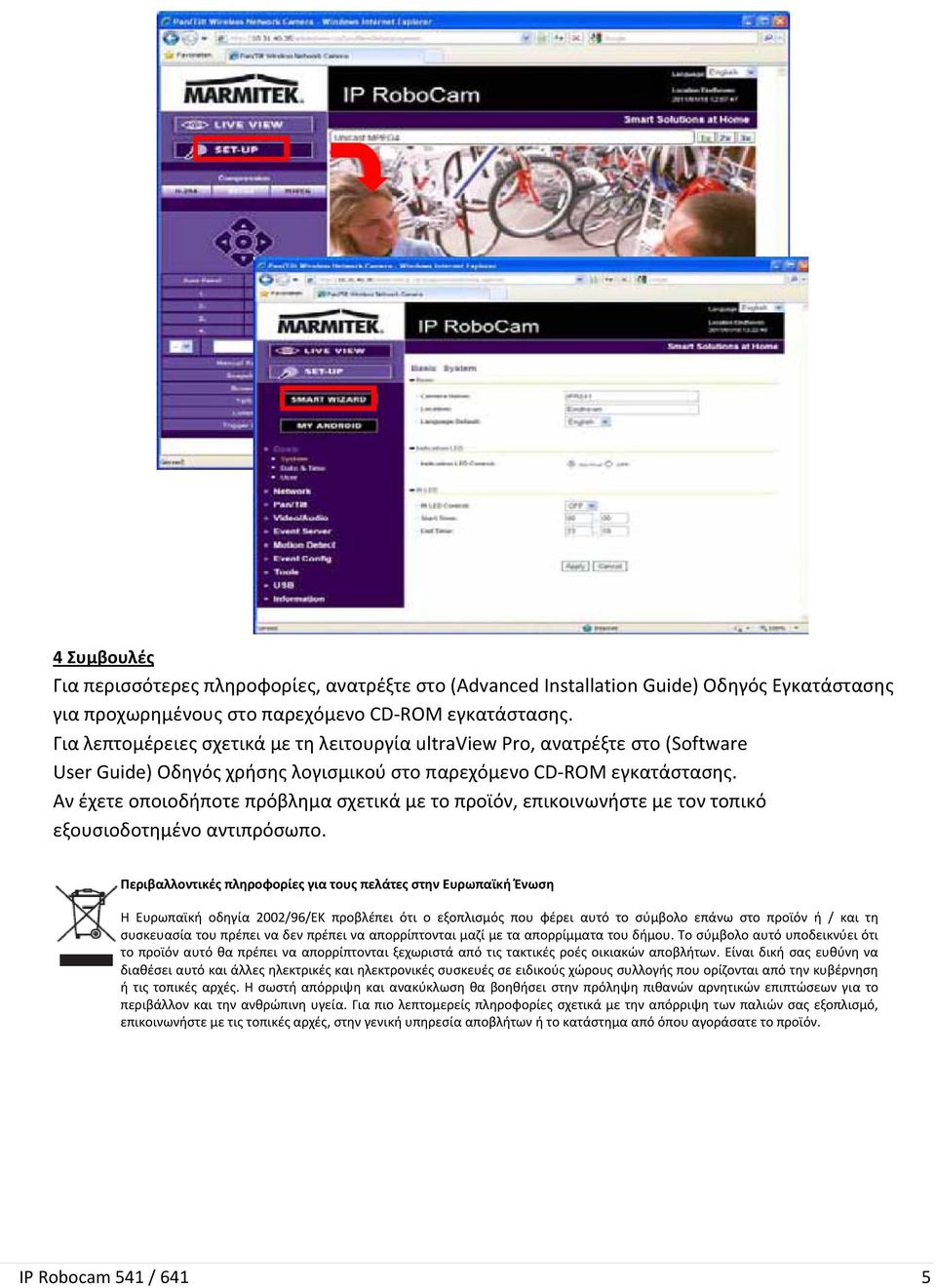

5 4 Συμβουλές Για περισσότερες πληροφορίες, ανατρέξτε στο (Advanced Installation Guide) Οδηγός Εγκατάστασης για προχωρημένους στο παρεχόμενο CD-ROM εγκατάστασης. Για λεπτομέρειες σχετικά με τη λειτουργία ultraview Pro, ανατρέξτε στο (Software User Guide) Οδηγός χρήσης λογισμικού στο παρεχόμενο CD-ROM εγκατάστασης. Αν έχετε οποιοδήποτε πρόβλημα σχετικά με το προϊόν, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο αντιπρόσωπο. Περιβαλλοντικές πληροφορίες για τους πελάτες στην Ευρωπαϊκή Ένωση Η Ευρωπαϊκή οδηγία 2002/96/ΕΚ προβλέπει ότι ο εξοπλισμός που φέρει αυτό το σύμβολο επάνω στο προϊόν ή / και τη συσκευασία του πρέπει να δεν πρέπει να απορρίπτονται μαζί με τα απορρίμματα του δήμου. Το σύμβολο αυτό υποδεικνύει ότι το προϊόν αυτό θα πρέπει να απορρίπτονται ξεχωριστά από τις τακτικές ροές οικιακών αποβλήτων. Είναι δική σας ευθύνη να διαθέσει αυτό και άλλες ηλεκτρικές και ηλεκτρονικές συσκευές σε ειδικούς χώρους συλλογής που ορίζονται από την κυβέρνηση ή τις τοπικές αρχές. Η σωστή απόρριψη και ανακύκλωση θα βοηθήσει στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία. Για πιο λεπτομερείς πληροφορίες σχετικά με την απόρριψη των παλιών σας εξοπλισμό, επικοινωνήστε με τις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή το κατάστημα από όπου αγοράσατε το προϊόν. IP Robocam 541 / 641 5
