1 Εκπαιδευτικό κέντρο ISC July 2010

2 > Ρολά / Περσίδες Περιεχόμενα Έλεγχος ρολών - πλεονεκτήματα Τρόποι Ελέγχου Ρολών Ρολά στο σπίτι Ρολά στο γραφείο Ανασκόπηση προσφοράς της Schneider Electric 2

3 > Ρολά / Περσίδες Πλεονεκτήματα? Άνεση και ευκολία χρήσης Αποτροπή άσκοπων κινήσεων Έλεγχος από απόσταση (τηλεχειριστήριο) Αποτροπή ανοίγματος παραθύρων (σε περίπτωση χαμηλής θερμοκρασίας και βροχής ή και σε περίπτωση ανθρώπων με ειδικές ανάγκες) Εξοικονόμηση ενέργειας με βελτιστοποίηση μόνωσης παραθύρων / ρολών Προστασία από τη ζέστη κατά τη διάρκεια της ημέρας Προστασία από το κρύο κατά τη διάρκεια της νύχτας Μείωση το χρόνου ψύξης / θέρμανσης. Προγράμματα και για τοπικό χειροκίνητο έλεγχο. Ηλιοφάνεια Νύχτα Χρονικός Έλεγχος 3

χαμηλής θερμοκρασίας και βροχής ή και σε περίπτωση ανθρώπων με ειδικές ανάγκες) Εξοικονόμηση ενέργειας με βελτιστοποίηση μόνωσης

4 > Ρολά / Περσίδες Πλεονεκτήματα? Εξοικονόμηση χρόνου Το πρωί, τα ρολά ανοίγουν μόνα τους συγκεκριμένη ώρα Αποτροπή ατυχημάτων (αποτροπή άσκοπων εντολών + υψηλών θερμοκρασιών) Για παιδιά (κίνδυνος ατυχήματος από ανοιχτά παράθυρα) Για ηλικιωμένους και άτομα με ειδικές ανάγκες Αυξημένη ασφάλεια Προστασία σε σπίτια, μικρά γραφεία, καταστήματα, γκαράζ κλπ. Εξομοίωση παρουσίας Ηλιοφάνεια Νύχτα Χρονικός Έλεγχος 4

άσκοπων εντολών + υψηλών θερμοκρασιών) Για παιδιά (κίνδυνος ατυχήματος από ανοιχτά παράθυρα) Για

5 > Ρολά / Περσίδες Εφαρμογές Ρολά Περσίδες Ρολά οροφής Για κατοικία Καλύμματα πισίνας Οθόνες προβολής Πόρτες γκαράζ 5

6 > Ρολά / Περσίδες Εφαρμογές Περσίδες Ρολά Σκιάδια Για κτίρια Opened Closed Οθόνες σε αίθουσες συσκέψεων Σκιάδια οροφής Γκαραζόπορτες Ρολά καταστημάτων 6

7 > Ρολά / Περσίδες Οι τεχνολογίες μας Τα ρολά μπορούν να ελεγχθούν άμεσα από τους χρήστες Καλωδιακά Με υπέρυθρη επικοινωνία Κατοικία & Κτίριο Με ραδιοκύματα (AIRLINK προσφορά) Κατοικία Ανακαίνιση Με μικρές μονάδες προγραμματιζόμενης λογικής (Zelio Logic) Με λύση bus: KNX Κατοικία & Κτίριο Κατοικία 7

ραδιοκύματα (AIRLINK προσφορά) Κατοικία Ανακαίνιση Με μικρές μονάδες

8 > Ρολά / Περσίδες Οι τεχνολογίες μας Τα ρολά μπορούν να ελεγχθούν και από εξωτερικά αισθητήρια Μέτρηση έντασης ανέμου Τα ρολά προστατεύονται από ισχυρό άνεμο (νησιά ορεινές περιοχές) C Έλεγχος βροχής Αυτόματο κλείσιμο ρολών σε περίπτωση βροχής Φωτεινότητα Συνθήκες άνεσης με τον έλεγχο τους ύψους των ρολών ανάλογα με την εξωτερική φωτεινότητα Νύχτα Συνθήκες ασφάλειας και κλείσιμο των ρολών μόλις νυχτώσει Χρονοδιακόπτης Άνεση και ασφάλεια με το έλεγχο των ρολών σύμφωνα με συγκεκριμένο χρονοπρόγραμμα 8

Φωτεινότητα Συνθήκες άνεσης με τον έλεγχο τους ύψους των ρολών ανάλογα με την εξωτερική φωτεινότητα Νύχτα Συνθήκες ασφάλειας

9 > Μέθοδοι ελέγχου 3 τρόποι ελέγχου ρολών Τοπικός αυτόνομος έλεγχος Πάνω κάτω έλεγχος για κάθε ρολό: τοπικός έλεγχος από ένα διακόπτη ή από μπουτόν ρολών Ομαδικός έλεγχος Έλεγχος μιας ομάδας ρολών: 1 έλεγχος ομάδας + τοπικός έλεγχος Κεντρικός έλεγχος Συσχετισμός διαφόρων ομάδων ρολών: 1 κεντρικός έλεγχος + ομαδικός έλεγχος + τοπικός έλεγχος. 9

Έλεγχος μιας ομάδας ρολών: 1 έλεγχος ομάδας + τοπικός έλεγχος Κεντρικός έλεγχος

10 > Μέθοδοι ελέγχου Τοπικός έλεγχος Ένα σημείο ελέγχου = Ένα ρολό Κάθε ρολό ελέγχεται ξεχωριστά L N PE = Μηχανικός διακόπτης S1 S2 On Off On Off Κάτω Πάνω M Κόκκινο κύκλωμα = κάτω Μπλε κύκλωμα = πάνω (S1= Off) + (S2= Off)= καμία κίνηση (S1= On) + (S2= Off)= κάτω (S1= Off) + (S2= On)= πάνω (S1= On) + (S2= On)= αδύνατη επιλογή λόγω μηχανικού κυκλώματος διακόπτη S1 Off On κάτω S2 On Off πάνω 10

πάνω (S1= Off) + (S2= Off)= καμία κίνηση (S1= On) + (S2= Off)= κάτω (S1= Off) + (S2= On)= πάνω

11 > Μέθοδοι ελέγχου Αρχή Λειτουργίας Ομαδικού Ελέγχου Κάθε ρολό ελέγχεται από: Ομαδικό έλεγχο Τοπικό έλεγχο Εξωτερικό αισθητήριο Χρονοδιακόπτη Σημείο ομαδικού ελέγχου Κατάλληλο για: Ένα δωμάτιο με πολλά ρολά (σαλόνι, ανοιχτός χώρος, κλπ.) Έναν αριθμό δωματίων Έναν όροφο ή πτέρυγα κτιρίου Τοπικός έλεγχος 1.X 11

ομαδικού ελέγχου Κατάλληλο για: Ένα δωμάτιο με πολλά ρολά (σαλόνι, ανοιχτός

12 > Μέθοδοι ελέγχου Αρχή Λειτουργίας Κεντρικού Ελέγχου Κάθε ρολό ελέγχεται από: Κεντρικό έλεγχο Ομαδικό έλεγχο Τοπικό έλεγχο Εξωτερικό αισθητήριο Χρονοδιακόπτη Κεντρικός έλεγχος Ικανότητα ελέγχου των ρολών για κάθε είδος κτιρίου Ομάδα 1 Ομάδα 2 12

έλεγχο Εξωτερικό αισθητήριο Χρονοδιακόπτη Κεντρικός έλεγχος

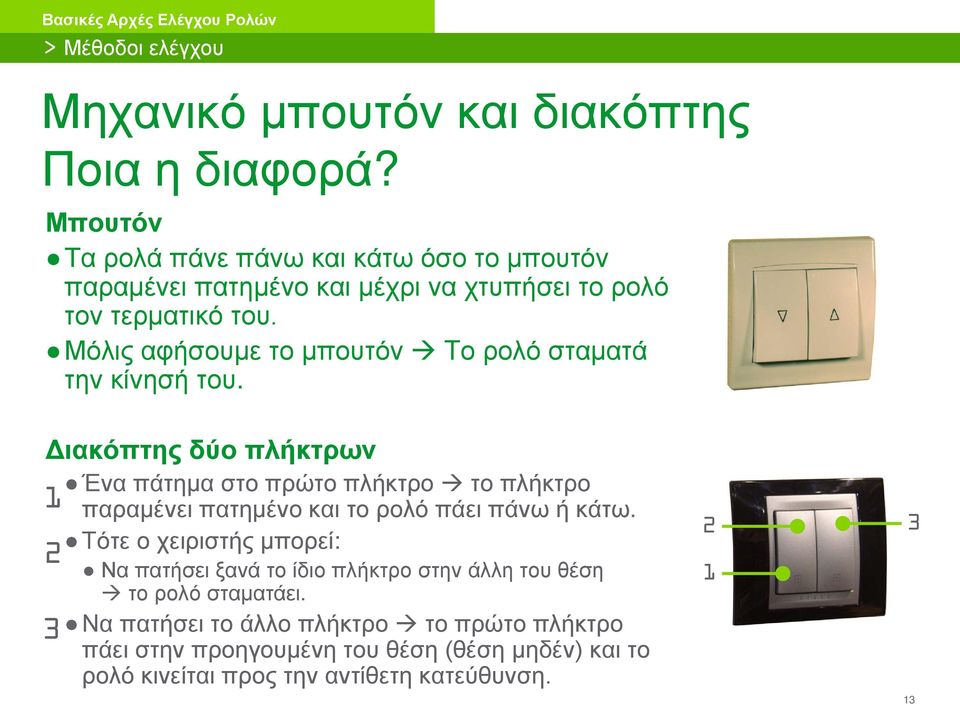

13 > Μέθοδοι ελέγχου Μηχανικό μπουτόν και διακόπτης Ποια η διαφορά? Μπουτόν Τα ρολά πάνε πάνω και κάτω όσο το μπουτόν παραμένει πατημένο και μέχρι να χτυπήσει το ρολό τον τερματικό του. Μόλις αφήσουμε το μπουτόν Tο ρολό σταματά την κίνησή του. Διακόπτης δύο πλήκτρων Ένα πάτημα στο πρώτο πλήκτρο το πλήκτρο 1 παραμένει πατημένο και το ρολό πάει πάνω ή κάτω. Τότε ο χειριστής μπορεί: 2 Να πατήσει ξανά το ίδιο πλήκτρο στην άλλη του θέση το ρολό σταματάει. 3 Να πατήσει το άλλο πλήκτρο το πρώτο πλήκτρο πάει στην προηγουμένη του θέση (θέση μηδέν) και το ρολό κινείται προς την αντίθετη κατεύθυνση

Μόλις αφήσουμε το μπουτόν Tο ρολό σταματά την κίνησή του.

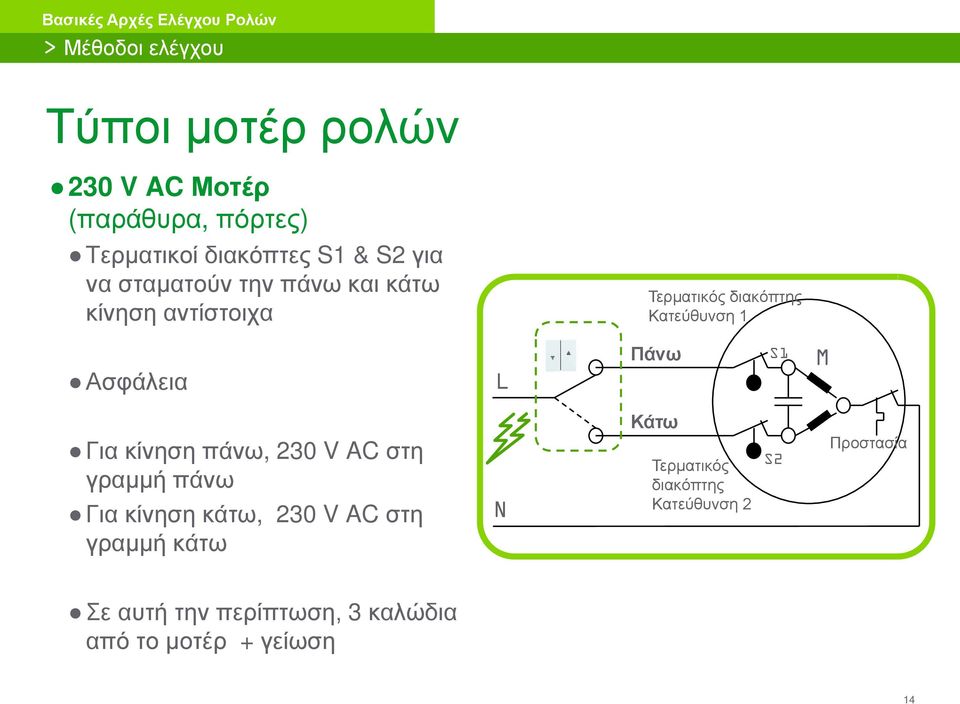

14 > Μέθοδοι ελέγχου Τύποι μοτέρ ρολών 230 V AC Μοτέρ (παράθυρα, πόρτες) Τερματικοί διακόπτες S1 & S2 για να σταματούν την πάνω και κάτω κίνηση αντίστοιχα Τερματικός διακόπτης Κατεύθυνση 1 Ασφάλεια L Πάνω S1 M Για κίνηση πάνω, 230 V AC στη γραμμή πάνω Για κίνηση κάτω, 230 V AC στη γραμμή κάτω N Κάτω Τερματικός διακόπτης Κατεύθυνση 2 S2 Προστασία Σε αυτή την περίπτωση, 3 καλώδια από το μοτέρ + γείωση 14

Πάνω S1 M Για κίνηση πάνω, 230 V AC στη γραμμή πάνω Για κίνηση κάτω, 230 V AC στη γραμμή κάτω N Κάτω

15 > Μέθοδοι ελέγχου Τύποι μοτέρ DC Μοτέρ (εφαρμογές: παράθυρα οροφών, ειδικά ρολά, περσίδες) Τερματικοί διακόπτες S1 και S2 για να σταματούν τις κινήσεις του μοτέρ (μπορούν να συνδεθούν σε σειρά) Ασφάλεια Για να ξεκινήσει το μοτέρ: Εντολή + DC. Για να αλλάξουμε κατεύθυνση απλά αλλάζουμε την πολικότητα 230Vac Σε αυτή την περίπτωση, 2 καλώδια από το μοτέρ και γείωση L N AC DC + - Τερματικός διακόπτης Κατεύθυνση 1 S1 S2 M r L F Τερματικός διακόπτης Κατεύθυνση 2 E 15

16 > Μέθοδοι ελέγχου Οι τεχνολογίες μας Πως θα συνδεθεί ένα αισθητήριο φωτεινότητας Για προστασία από τον ήλιο, τοποθετούμε το αισθητήριο στη βόρεια και ανατολική πλευρά του κτιρίου, οι οποίες είναι αυτές που εκτίθενται στον ήλιο Πως θα συνδεθεί αισθητήριο έντασης ανέμου Προτείνουμε την τοποθέτηση του αισθητηρίου μέτρησης έντασης ανέμου: Για γενικό έλεγχο, πάνω στην οροφή του κτιρίου στο σημείο που έχουμε την μεγαλύτερη ένταση ανέμου Για περσίδες / σκίαστρα, κοντά στα ρολά. π.χ MTN / m καλώδιο Μπορεί να φτάσει μέχρι 20 m με καλώδιο με μπλεντάζ 16

Προτείνουμε την τοποθέτηση του αισθητηρίου μέτρησης έντασης ανέμου: Για γενικό έλεγχο, πάνω στην οροφή του κτιρίου στο σημείο που έχουμε την

17 > Μέθοδοι ελέγχου Προστασία Για τοποθέτηση ρολών Προτείνουμε αποκλειστική γραμμή με προστασία από τον πίνακα ελέγχου Πίνακας ελέγχου Αντικεραυνικό αν είναι απαραίτητο Για πίνακα ελέγχου Mini-Pragma L N Διακόπτης διαρροής (30 ma για προστασία ανθρώπων) Μικροαυτόματος 16A Mini-Opale Φωτισμός κύκλωμα 1 Φωτισμός 1 κύκλωμα 2 Πρίζα κύκλωμα Ρολό κύκλωμα 1 17

πίνακα ελέγχου Mini-Pragma L N Διακόπτης διαρροής (30 ma για προστασία ανθρώπων)

18 > Μέθοδοι ελέγχου Μας αρέσει πολύ στο σπίτι! Είμαστε πολύ ευχαριστημένοι όταν ο ηλεκτρολόγος μας προσφέρθηκε να εξοπλίσει το σπίτι μας με το ίδιο design όλα τα ηλεκτρικά εξαρτήματα! Και με μεγάλη γκάμα προϊόντων! Δεν είχαμε τέτοια επιλογή από το κατάστημα με τα ρολά! 18

εξοπλίσει το σπίτι μας με το ίδιο design όλα τα ηλεκτρικά

19 > Ρολά στην εργασία Θέλουμε ο κόσμος να προσέχει τις παρουσιάσεις μας Είναι κρίμα να είναι αχνή η εικόνα στην οθόνη που προβάλουμε λόγω της φωτεινότητας που έρχεται από το παράθυρο. Ακόμη είναι κρίμα να είναι πολύ ζεστός ο χώρος. Ένα απλό πάτημα ενός μπουτόν κλείνει τα ρολά και κάνει επιτυχημένη παρουσίαση. 19

που έρχεται από το παράθυρο. Ακόμη είναι κρίμα να είναι πολύ ζεστός ο χώρος.

20 > Ρολά στην εργασία Είμαι πιο αποδοτικός όταν δουλεύω κάτω από καλές συνθήκες Στο γραφείο μου, αποφεύγω την υψηλή θερμοκρασία όταν ο ήλιος φέγγει μέσα στο γραφείο και αναγκαστικά ξεκινάει ο κλιματισμός. 20

αποφεύγω την υψηλή θερμοκρασία όταν ο ήλιος φέγγει

21 > Ρολά στην εργασία Προστασία καταστήματος Κλείνω τα εξωτερικά ρολά μέσα από το κατάστημα και φεύγω από την πίσω πόρτα! 21

22 > Η προσφορά μας Εναλλακτικά: RF σύστημα L N Αρχή λειτουργίας: Ένας RF πομπός και ένας (ή περισσότεροι) RF δέκτης συσχετίζονται μεταξύ τους. Κάθε δέκτης μπορεί να ελέγχεται από αρκετούς πομπούς Κάθε πομπός μπορεί να ελέγχει αρκετούς δέκτες E R Εφαρμογές: Κατοικία & μικρά γραφεία Ανακαίνιση (μειωμένος αριθμός καλωδίων) Πλεονεκτήματα: Έλεγχος ρολών διαμέσου τοίχων Λιγότερα καλώδια Έλεγχος αρκετών κυκλωμάτων (κεντρικός έλεγχος) Έλεγχος με τη δημιουργία σεναρίων (ρολά και φωτισμός σε ένα σενάριο) Περισσότερες πληροφορίες? - Ανακαλύψτε το Unica Wireless 22

23 > Η προσφορά μας Εναλλακτικά: KNX Σύστημα Αρχή λειτουργίας: Προσφέρει ολοκληρωμένο έλεγχο σε κτίρια και κατοικίες Οι έξυπνες μονάδες του KNX συστήματος (πολυλειτουργικά μπουτόν, οθόνες αφής, ενεργοποιητές, κλπ.) συνδέονται μεταξύ τους μέσω ενός Bus καλωδίου Ένα λογισμικό χρησιμοποιείται για τον προγραμματισμό των συσκευών και τη δημιουργία σεναρίων και έξυπνων λειτουργιών Εφαρμογές: μεσαίου και μεγάλου μεγέθους κτίρια (πολυτελείς κατοικίες) Πλεονεκτήματα: Ευέλικτο σύστημα (λόγω προγραμματισμού) Υποστηρίζει μεγάλο αριθμό συσκευών για φωτισμό, ρολά, ψύξη, θέρμανση, κλπ. Περισσότερες πληροφορίες? - Ανακαλύψτε το σύστημα KNX Προγραμματισμός? - KNX πιστοποίηση - Εκπαίδευση μέσω του Training Centre της Schneider Electric 23

24 > Η προσφορά μας Εναλλακτικά Αρχιτεκτονική Συστήματος Ενεργοποιητές Αισθητήρια & μπουτόν 24

25 > Η προσφορά μας Έλεγχος ρολών με το KNX σύστημα Παράδειγμα λειτουργιών Χειροκίνητος έλεγχος με μπουτόν Αυτόματος έλεγχος από μετεωρολογικό σταθμό Δυνατότητα απομόνωσης χειροκίνητης ή αυτόματης λειτουργίας με το πάτημα ενός μπουτόν ή με εντολή από ανιχνευτή παρουσίας ή χρονοδιακόπτη Προστασία ρολών από δυνατό αέρα, παγετό και βροχή με τη χρήση αισθητηρίων και του μετεωρολογικού σταθμού Σενάριο συντήρησης π.χ. καθάρισμα τζαμιών Σενάριο ασφάλειας π.χ. σε περίπτωση συναγερμού Πλήρης έλεγχος ύψους και θέσης περσίδων. 25

26 Εκπαιδευτικό Κέντρο ISC Ευχαριστούμε! Αξιοποιήστε στο μέγιστο την ενέργειά σας
