ΛΕΙΤΟΥΡΓΙΑ ΟΠΛΙΣΗΣ ΚΑΙ ΑΦΟΠΛΙΣΗΣ ΣΥΝΑΓΕΡΜΟΥ ΜΕ ΧΡΟΝΟΚΑΘΗΣΤΕΡΗΣΗ.

Transcript

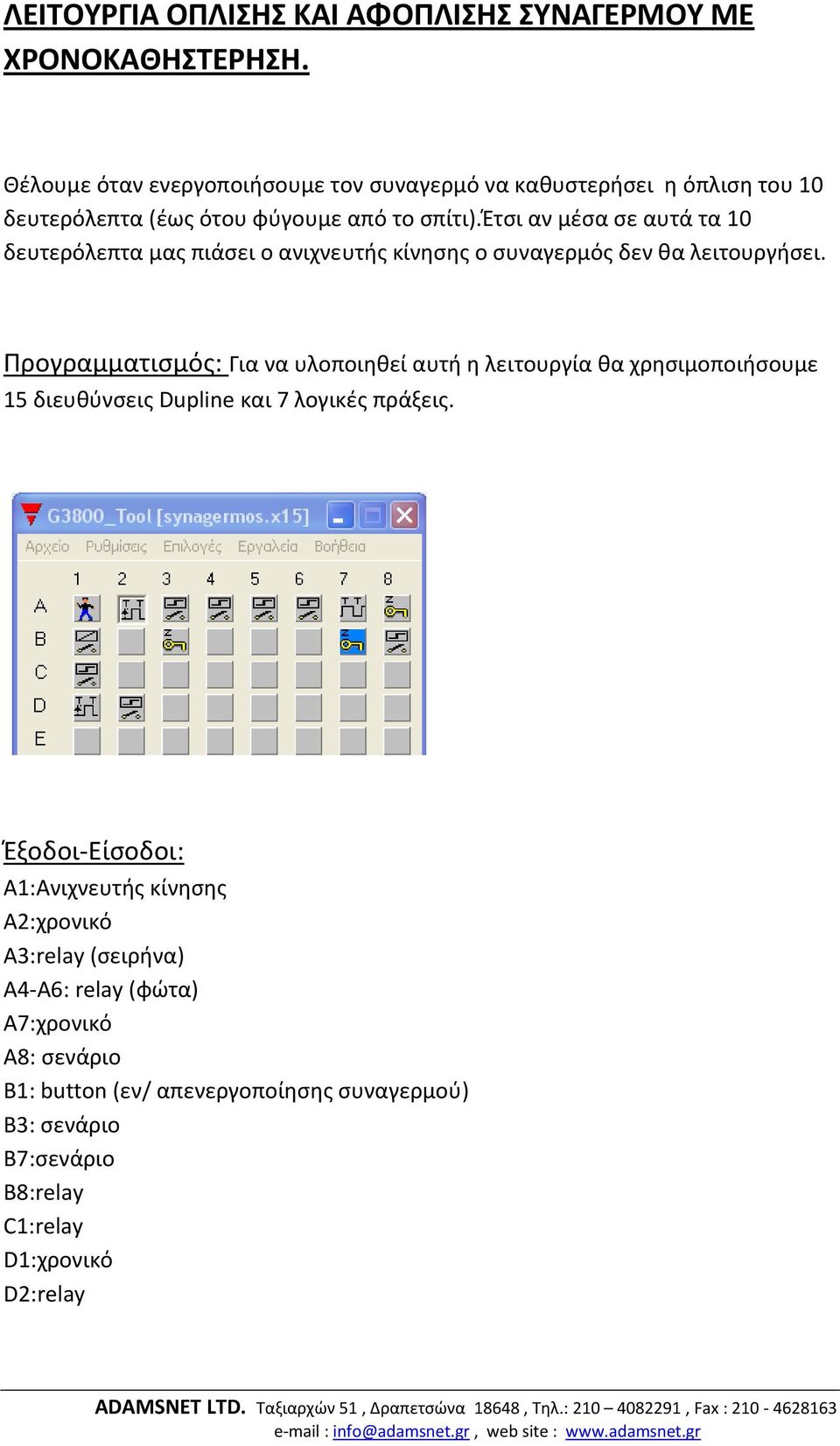

1 ΛΕΙΤΟΥΡΓΙΑ ΟΠΛΙΣΗΣ ΚΑΙ ΑΦΟΠΛΙΣΗΣ ΣΥΝΑΓΕΡΜΟΥ ΜΕ ΧΡΟΝΟΚΑΘΗΣΤΕΡΗΣΗ. Θέλουμε όταν ενεργοποιήσουμε τον συναγερμό να καθυστερήσει η όπλιση του 10 δευτερόλεπτα (έως ότου φύγουμε από το σπίτι).έτσι αν μέσα σε αυτά τα 10 δευτερόλεπτα μας πιάσει ο ανιχνευτής κίνησης ο συναγερμός δεν θα λειτουργήσει. Προγραμματισμός: Για να υλοποιηθεί αυτή η λειτουργία θα χρησιμοποιήσουμε 15 διευθύνσεις Dupline και 7 λογικές πράξεις. Έξοδοι Είσοδοι: Α1:Ανιχνευτής κίνησης Α2:χρονικό Α3:relay (σειρήνα) A4 A6: relay (φώτα) Α7:χρονικό Α8: σενάριο Β1: button (εν/ απενεργοποίησης συναγερμού) Β3: σενάριο Β7:σενάριο Β8:relay C1:relay D1:χρονικό D2:relay

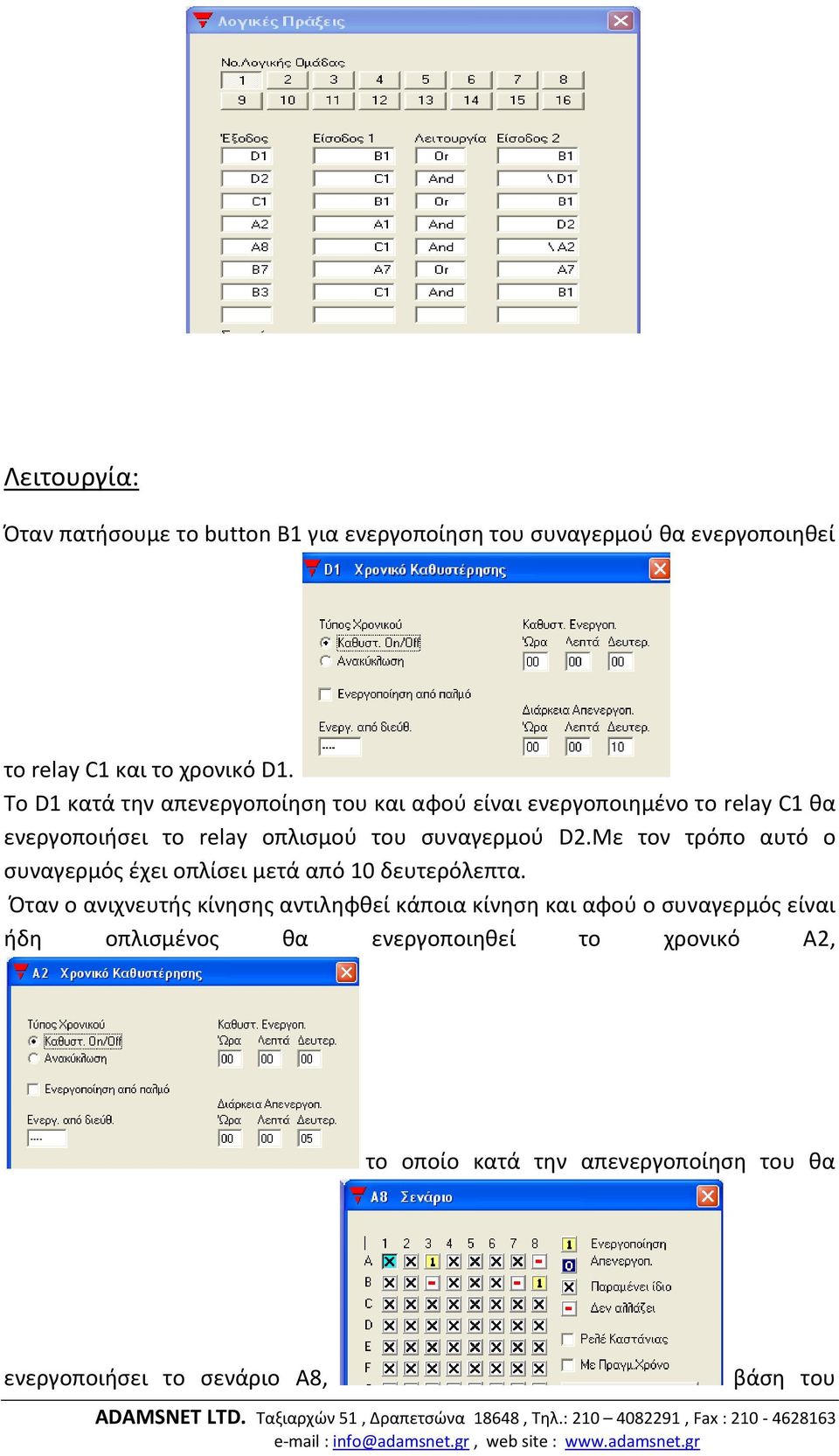

2 Λειτουργία: Όταν πατήσουμε το button Β1 για ενεργοποίηση του συναγερμού θα ενεργοποιηθεί το relay C1 και το χρονικό D1. Το D1 κατά την απενεργοποίηση του και αφού είναι ενεργοποιημένο το relay C1 θα ενεργοποιήσει το relay οπλισμού του συναγερμού D2.Με τον τρόπο αυτό ο συναγερμός έχει οπλίσει μετά από 10 δευτερόλεπτα. Όταν ο ανιχνευτής κίνησης αντιληφθεί κάποια κίνηση και αφού ο συναγερμός είναι ήδη οπλισμένος θα ενεργοποιηθεί το χρονικό Α2, το οποίο κατά την απενεργοποίηση του θα ενεργοποιήσει το σενάριο Α8, βάση του

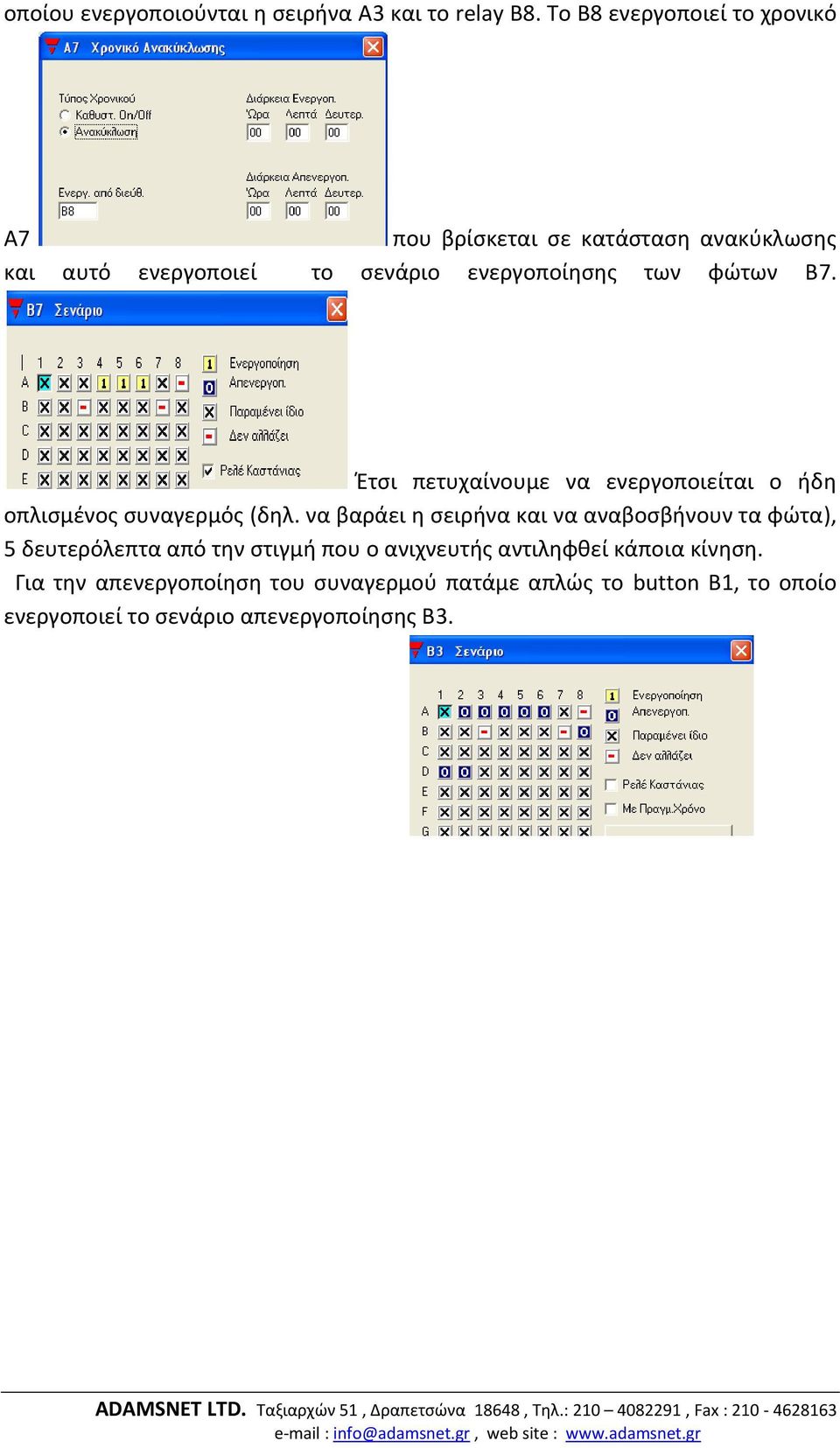

3 οποίου ενεργοποιούνται η σειρήνα Α3 και το relay B8. Το Β8 ενεργοποιεί το χρονικό Α7 που βρίσκεται σε κατάσταση ανακύκλωσης και αυτό ενεργοποιεί το σενάριο ενεργοποίησης των φώτων Β7. Έτσι πετυχαίνουμε να ενεργοποιείται ο ήδη οπλισμένος συναγερμός (δηλ. να βαράει η σειρήνα και να αναβοσβήνουν τα φώτα), 5 δευτερόλεπτα από την στιγμή που ο ανιχνευτής αντιληφθεί κάποια κίνηση. Για την απενεργοποίηση του συναγερμού πατάμε απλώς το button Β1, το οποίο ενεργοποιεί το σενάριο απενεργοποίησης Β3.

4 ΕΦΑΡΜΟΓΗ Dimmer Λειτουργία: Έχουμε ένα φως dimmer στο διάδρομο ενός σπιτιού μαζί με έναν ανιχνευτή κίνησης. Θέλουμε για τις ώρες 19:00 έως 2:00 όταν ενεργοποιείται ο ανιχνευτής κίνησης να ενεργοποιείται το dimmer στο 100% του φωτισμού και για τις ώρες 2:00 έως 6:00 να ενεργοποιείται το dimmer στο 20% για 2 λεπτά χωρίς όμως να καταργούμε τις χειροκίνητες λειτουργίες του. Προγραμματισμός: Για να πραγματοποιήσομε την παραπάνω λειτουργία χρησιμοποιούμε τις παρακάτω διευθύνσεις ως εισόδους και εξόδους Α1: Διακόπτης χειροκίνητης λειτουργίας Α2: Ανιχνευτής κίνησης Β1 έως Β4: Λειτουργίες dimmer C1: Σενάριο dimmer όλα σβηστά C2: Σενάριο dimmer πλήρης φωτισμός C3: Σενάριο dimmer 20% λειτουργίας (Σενάριο 3) C4: Πραγματικός Χρόνος 2:00 έως 6:00 C5: Πραγματικός Χρόνος 19:00 έως 2:00

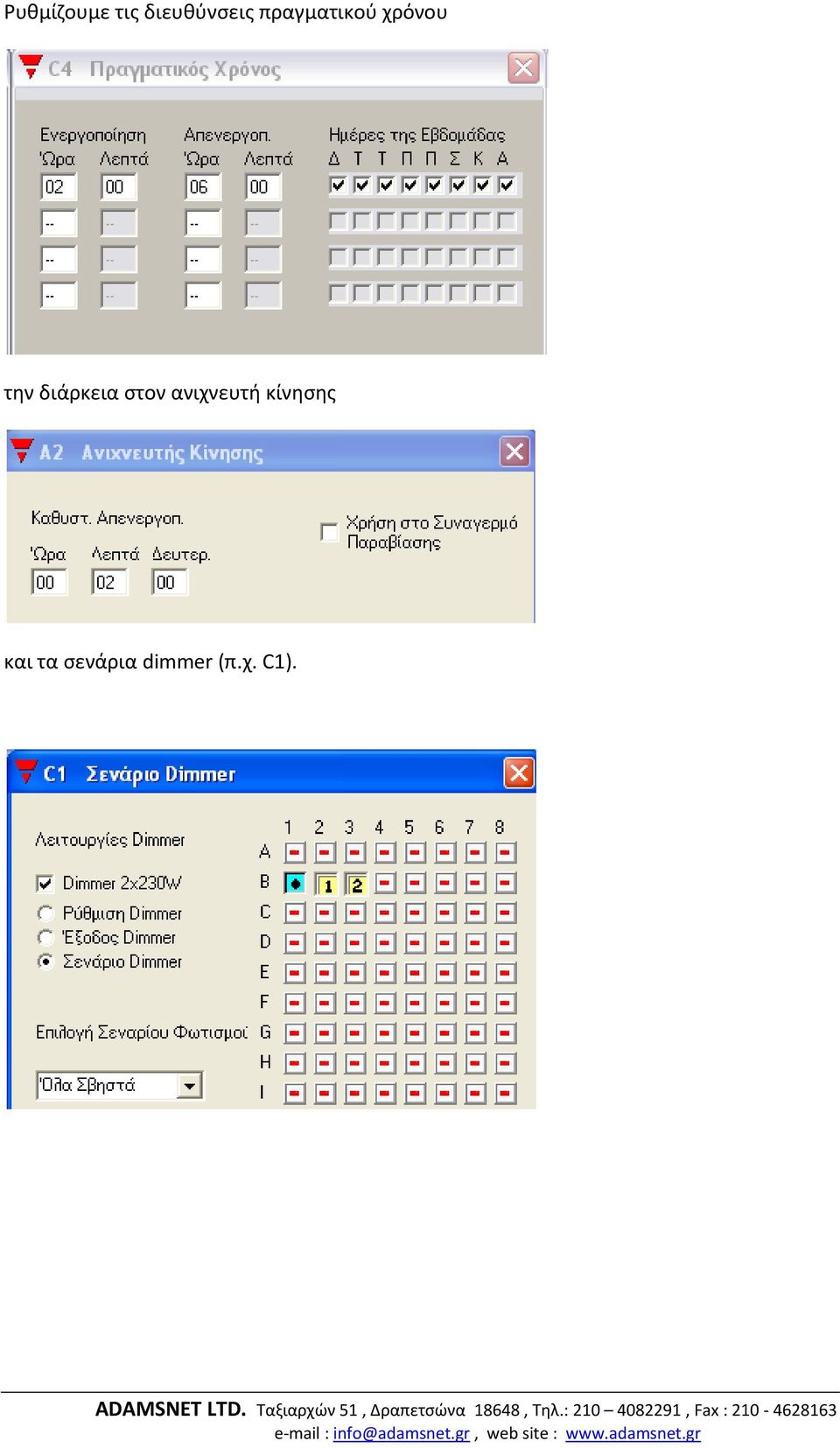

5 Ρυθμίζουμε τις διευθύνσεις πραγματικού χρόνου την διάρκεια στον ανιχνευτή κίνησης και τα σενάρια dimmer (π.χ. C1).

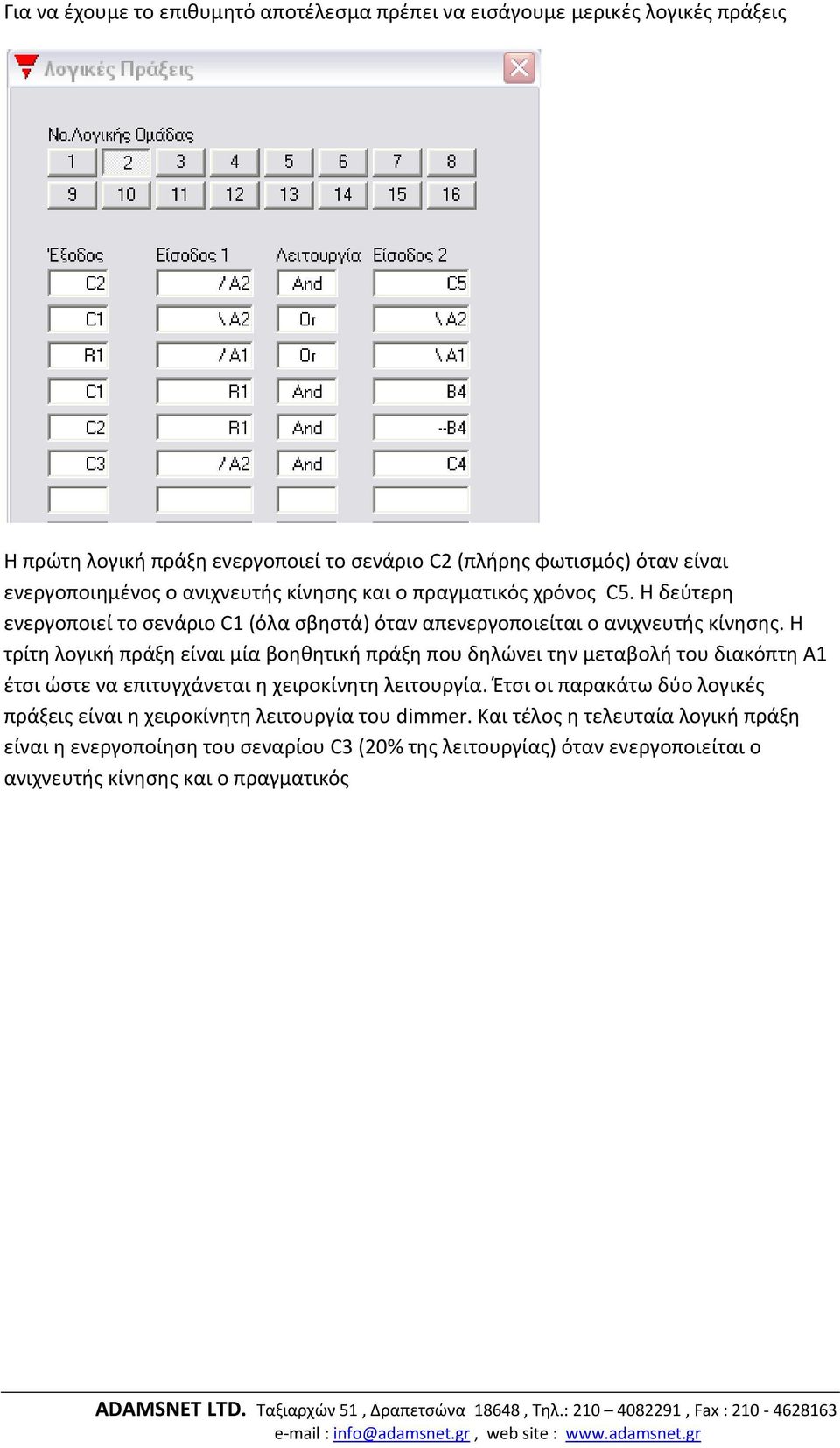

6 Για να έχουμε το επιθυμητό αποτέλεσμα πρέπει να εισάγουμε μερικές λογικές πράξεις Η πρώτη λογική πράξη ενεργοποιεί το σενάριο C2 (πλήρης φωτισμός) όταν είναι ενεργοποιημένος ο ανιχνευτής κίνησης και o πραγματικός χρόνος C5. Η δεύτερη ενεργοποιεί το σενάριο C1 (όλα σβηστά) όταν απενεργοποιείται ο ανιχνευτής κίνησης. Η τρίτη λογική πράξη είναι μία βοηθητική πράξη που δηλώνει την μεταβολή του διακόπτη Α1 έτσι ώστε να επιτυγχάνεται η χειροκίνητη λειτουργία. Έτσι οι παρακάτω δύο λογικές πράξεις είναι η χειροκίνητη λειτουργία του dimmer. Και τέλος η τελευταία λογική πράξη είναι η ενεργοποίηση του σεναρίου C3 (20% της λειτουργίας) όταν ενεργοποιείται ο ανιχνευτής κίνησης και ο πραγματικός

7 Εφαρμογή Φωτισμού WC με Χρονοδιακόπτη και Χειροκίνητο Έλεγχο Λειτουργία: Έχουμε έναν ανιχνευτή κίνησης στο WC και θέλουμε όταν μπαίνουμε στην τουαλέτα να ανάβει το φως και να έχει κάποια διάρκεια χωρίς όμως να καταργούμε τις χειροκίνητες λειτουργίες φωτισμού. Προγραμματισμός: Για να πραγματοποιήσουμε την παραπάνω λειτουργία θα πρέπει να χρησιμοποιήσουμε μια διεύθυνση προγραμματισμένη για λειτουργία button (χειροκίνητος έλεγχος), μια διεύθυνση προγραμματισμένη για λειτουργία ρελέ καστάνιας (έλεγχος λάμπας), μια διεύθυνση button προγραμματισμένη για λειτουργία του ανιχνευτή κίνησης, μια διεύθυνση για χρονικό και δύο διευθύνσεις για σενάρια ένα όλα ON και ένα όλα OFF. Είσοδοι Έξοδοι: Α1: Έξοδος Λάμπας Β1: button χειροκίνητου ελέγχου Β3: button ανιχνευτή κίνησης Β5: Χρονικό Β6: Σενάριο όλα ON Β7: Σενάριο όλα OFF Ρυθμίζουμε το χρονικό καθυστέρησης πόσο χρόνο θέλουμε να καθυστερήσει την κατάσταση OFF

8 Στην συνέχεια προγραμματίζουμε τα δύο σενάρια έτσι ώστε το ένα σενάριο να ανάβει όλες τις λάμπες και ένα να τις σβήνει. Τέλος για να λειτουργήσει σωστά χρειάζεται να προσθέσουμε κάποιες λογικές πράξεις έτσι ώστε να έχουμε το επιθυμητό αποτέλεσμα. Η πρώτη λογική πράξη έχει σαν αποτέλεσμα τον χειροκίνητο έλεγχο της λάμπας. Η δεύτερη έχει σαν αποτέλεσμα την ενεργοποίηση το σεναρίου όλα ON από την ταυτόχρονη ενεργοποίηση του χρονικού και του ανιχνευτή κίνησης και η τελευταία λογική πράξη ενεργοποιεί το σενάριο όλα OFF από την απενεργοποίηση του χρονικού καθυστέρησης.

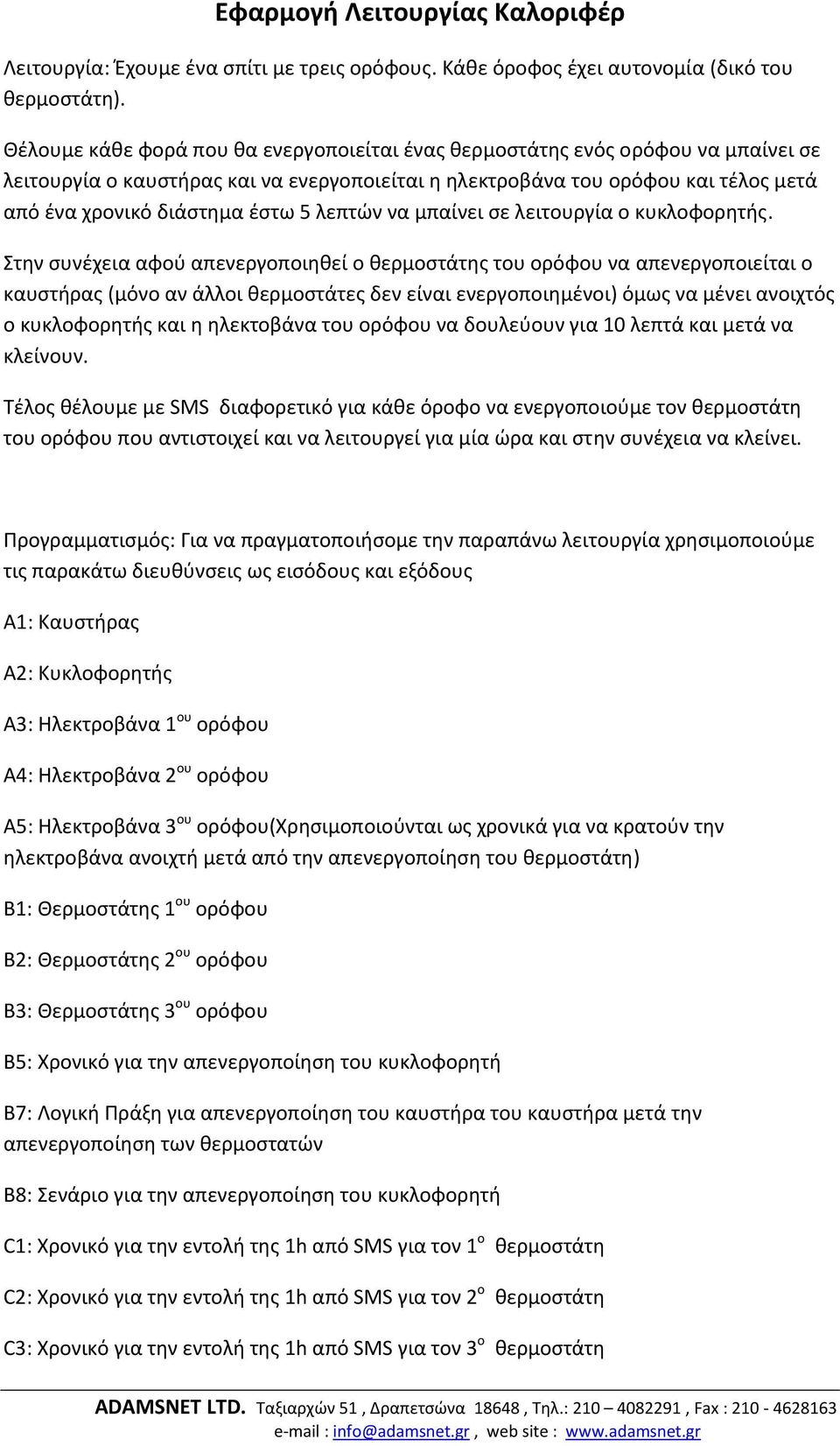

9 Εφαρμογή Λειτουργίας Καλοριφέρ Λειτουργία: Έχουμε ένα σπίτι με τρεις ορόφους. Κάθε όροφος έχει αυτονομία (δικό του θερμοστάτη). Θέλουμε κάθε φορά που θα ενεργοποιείται ένας θερμοστάτης ενός ορόφου να μπαίνει σε λειτουργία ο καυστήρας και να ενεργοποιείται η ηλεκτροβάνα του ορόφου και τέλος μετά από ένα χρονικό διάστημα έστω 5 λεπτών να μπαίνει σε λειτουργία ο κυκλοφορητής. Στην συνέχεια αφού απενεργοποιηθεί ο θερμοστάτης του ορόφου να απενεργοποιείται ο καυστήρας (μόνο αν άλλοι θερμοστάτες δεν είναι ενεργοποιημένοι) όμως να μένει ανοιχτός ο κυκλοφορητής και η ηλεκτοβάνα του ορόφου να δουλεύουν για 10 λεπτά και μετά να κλείνουν. Τέλος θέλουμε με SMS διαφορετικό για κάθε όροφο να ενεργοποιούμε τον θερμοστάτη του ορόφου που αντιστοιχεί και να λειτουργεί για μία ώρα και στην συνέχεια να κλείνει. Προγραμματισμός: Για να πραγματοποιήσομε την παραπάνω λειτουργία χρησιμοποιούμε τις παρακάτω διευθύνσεις ως εισόδους και εξόδους Α1: Καυστήρας Α2: Κυκλοφορητής Α3: Ηλεκτροβάνα 1 ου ορόφου Α4: Ηλεκτροβάνα 2 ου ορόφου Α5: Ηλεκτροβάνα 3 ου ορόφου(χρησιμοποιούνται ως χρονικά για να κρατούν την ηλεκτροβάνα ανοιχτή μετά από την απενεργοποίηση του θερμοστάτη) Β1: Θερμοστάτης 1 ου ορόφου Β2: Θερμοστάτης 2 ου ορόφου Β3: Θερμοστάτης 3 ου ορόφου Β5: Χρονικό για την απενεργοποίηση του κυκλοφορητή Β7: Λογική Πράξη για απενεργοποίηση του καυστήρα του καυστήρα μετά την απενεργοποίηση των θερμοστατών Β8: Σενάριο για την απενεργοποίηση του κυκλοφορητή C1: Χρονικό για την εντολή της 1h από SMS για τον 1 ο θερμοστάτη C2: Χρονικό για την εντολή της 1h από SMS για τον 2 ο θερμοστάτη C3: Χρονικό για την εντολή της 1h από SMS για τον 3 ο θερμοστάτη

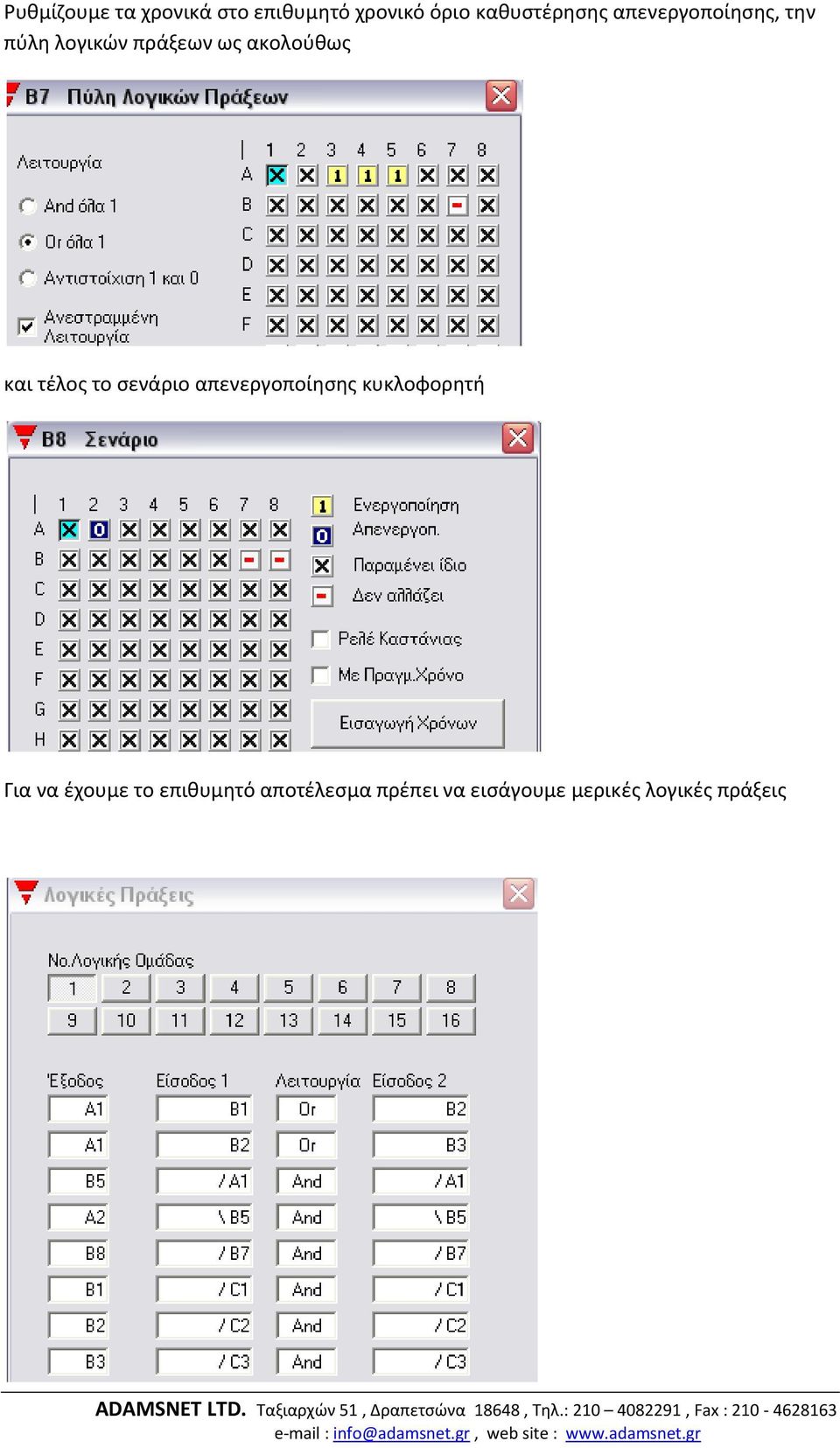

10 Ρυθμίζουμε τα χρονικά στο επιθυμητό χρονικό όριο καθυστέρησης απενεργοποίησης, την πύλη λογικών πράξεων ως ακολούθως και τέλος το σενάριο απενεργοποίησης κυκλοφορητή Για να έχουμε το επιθυμητό αποτέλεσμα πρέπει να εισάγουμε μερικές λογικές πράξεις

11 Η πρώτες δύο λογικές πράξεις ενεργοποιούν τον καυστήρα. Η τρίτη λογική πράξη ενεργοποιεί το χρονικό με την ενεργοποίηση του καυστήρα που χρειάζεται για να ανοίξει ο κυκλοφορητής μετά την απενεργοποίηση αυτού (τέταρτη λογική πράξη). Οι επόμενες έξη λογικές πράξεις χρησιμεύουν για την εντολή SMS ενεργοποιούν και απενεργοποιούν τους θερμοστάτες.

12 ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΙΑΣ ΔΙΕΥΘΥΝΣΗΣ ΣΕ ΜΙΑ ΓΕΝΝΗΤΡΙΑ ΑΠΟ ΜΙΑ ΔΙΕΥΘΥΝΣΗ ΜΙΑΣ ΑΛΛΗΣ ΓΕΝΝΗΤΡΙΑΣ ΤΟΥ ΙΔΙΟΥ ΔΙΚΤΥΟΥ ME SMS Θέλουμε να ενεργοποιήσουμε μια διεύθυνση στην slave 1 στέλνοντας sms σε μια διεύθυνση της master. Στην προκειμένη περίπτωση θα ενεργοποιήσουμε ένα dimmer, ο οποίος βρίσκεται στην slave 1 από ένα button, το οποίο βρίσκεται στην master. Προγραμματισμός: Η λειτουργία αυτή απαιτεί στην master, 1 διεύθυνση. Στην slave 1, 4 διευθύνσεις για τον dimmer, 1 διεύθυνση για ενδεικτικό κατάστασης και 1 διεύθυνση για σενάριο. Καθώς και 1 λογική πράξη. Master: Slave 1:

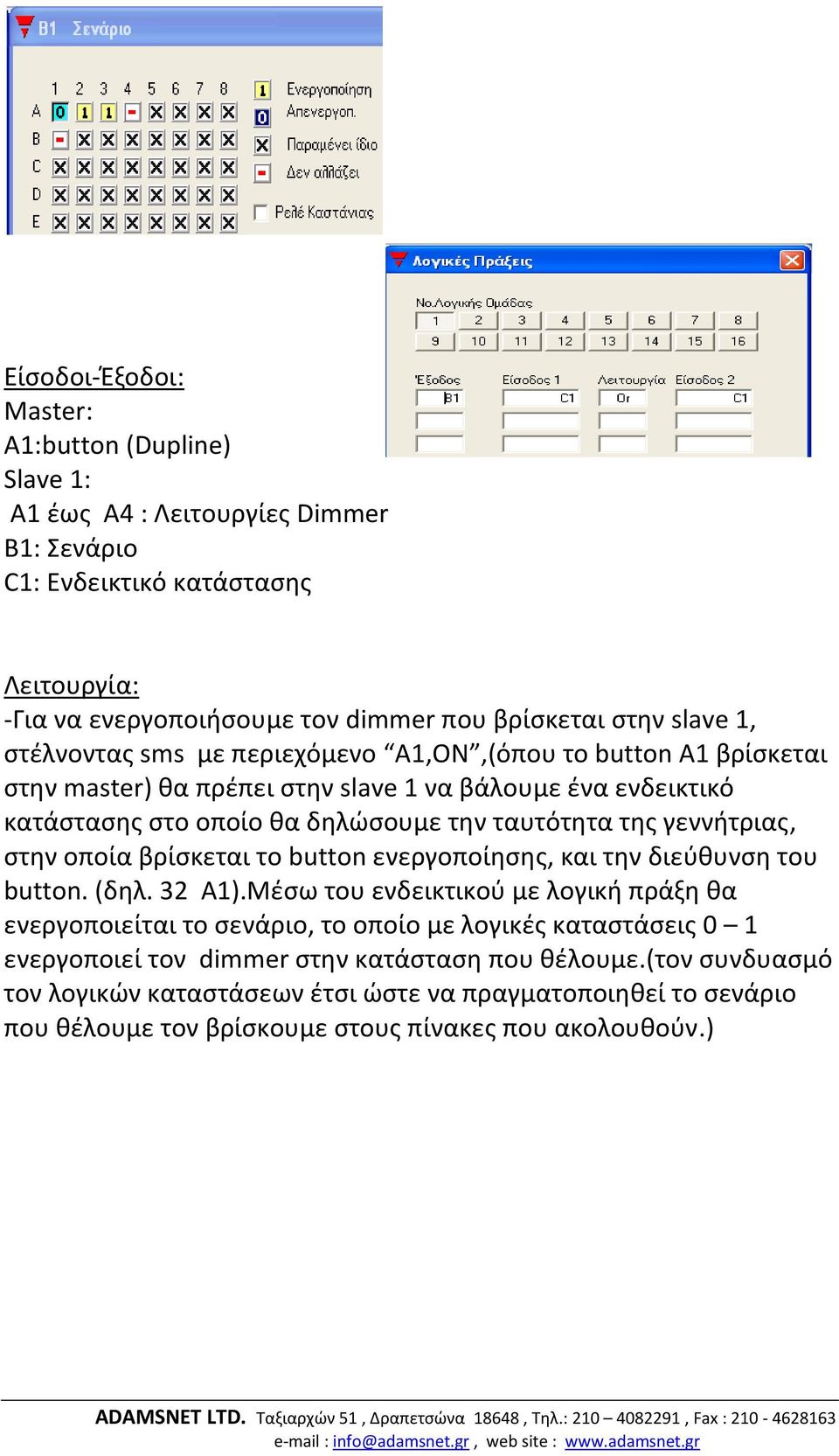

13 Είσοδοι Έξοδοι: Master: Α1:button (Dupline) Slave 1: A1 έως A4 : Λειτουργίες Dimmer Β1: Σενάριο C1: Ενδεικτικό κατάστασης Λειτουργία: Για να ενεργοποιήσουμε τον dimmer που βρίσκεται στην slave 1, στέλνοντας sms με περιεχόμενο A1,ON,(όπου το button Α1 βρίσκεται στην master) θα πρέπει στην slave 1 να βάλουμε ένα ενδεικτικό κατάστασης στο οποίο θα δηλώσουμε την ταυτότητα της γεννήτριας, στην οποία βρίσκεται το button ενεργοποίησης, και την διεύθυνση του button. (δηλ. 32 Α1).Μέσω του ενδεικτικού με λογική πράξη θα ενεργοποιείται το σενάριο, το οποίο με λογικές καταστάσεις 0 1 ενεργοποιεί τον dimmer στην κατάσταση που θέλουμε.(τον συνδυασμό τον λογικών καταστάσεων έτσι ώστε να πραγματοποιηθεί το σενάριο που θέλουμε τον βρίσκουμε στους πίνακες που ακολουθούν.)

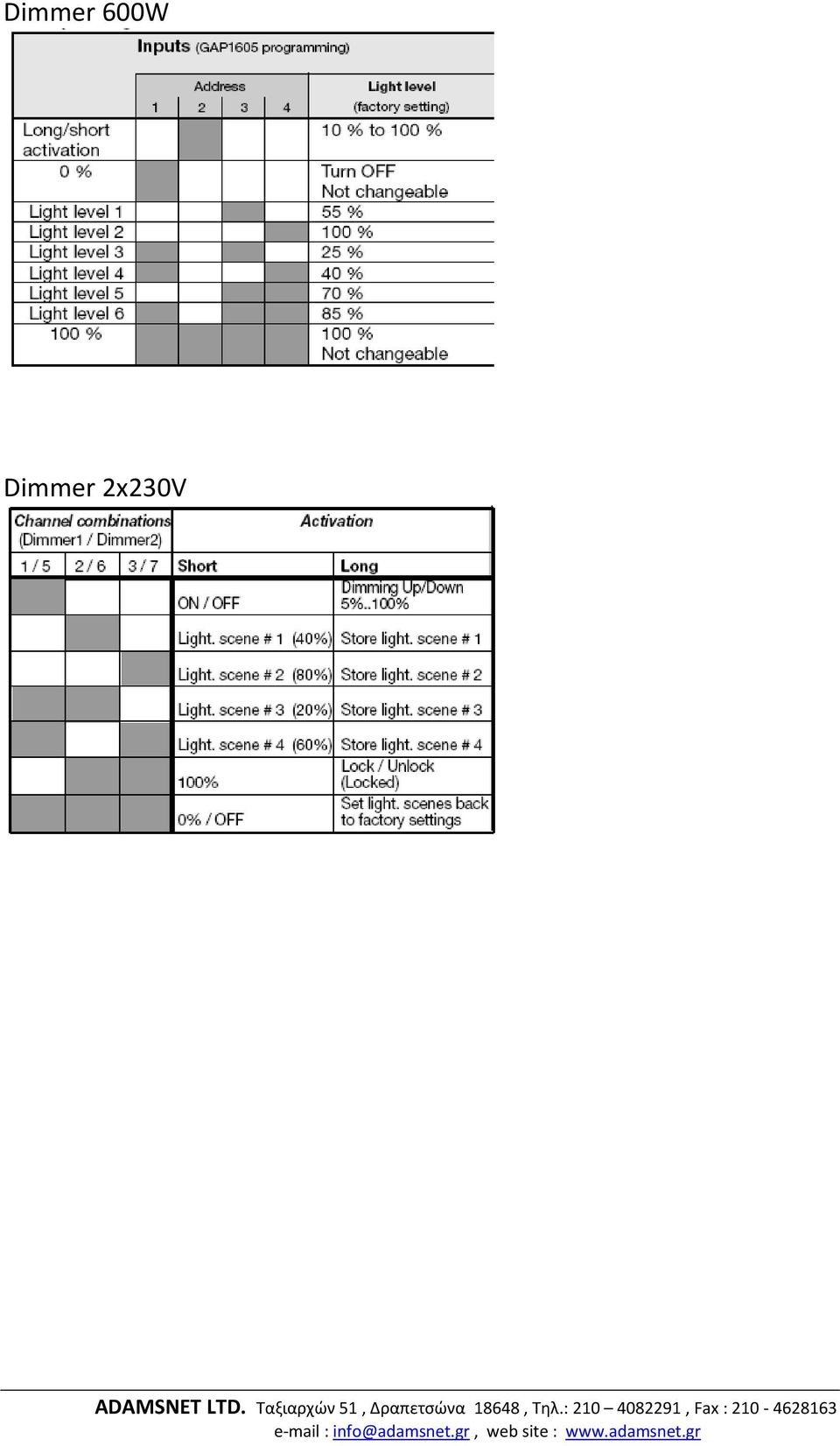

14 Dimmer 600W Dimmer 2x230V

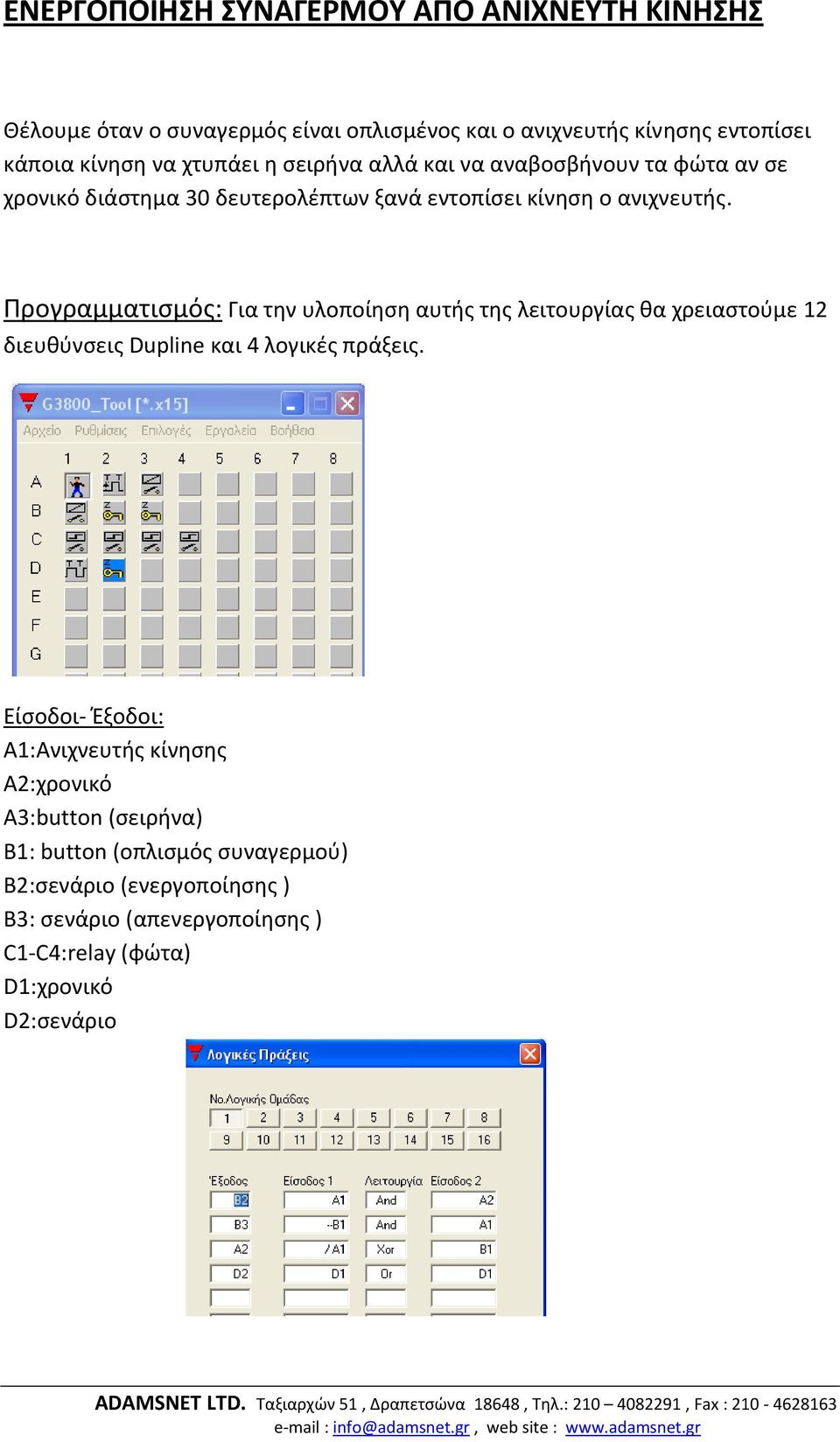

15 ΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΝΑΓΕΡΜΟΥ ΑΠΟ ΑΝΙΧΝΕΥΤΗ ΚΙΝΗΣΗΣ Θέλουμε όταν ο συναγερμός είναι οπλισμένος και ο ανιχνευτής κίνησης εντοπίσει κάποια κίνηση να χτυπάει η σειρήνα αλλά και να αναβοσβήνουν τα φώτα αν σε χρονικό διάστημα 30 δευτερολέπτων ξανά εντοπίσει κίνηση ο ανιχνευτής. Προγραμματισμός: Για την υλοποίηση αυτής της λειτουργίας θα χρειαστούμε 12 διευθύνσεις Dupline και 4 λογικές πράξεις. Είσοδοι Έξοδοι: A1:Ανιχνευτής κίνησης Α2:χρονικό Α3:button (σειρήνα) Β1: button (οπλισμός συναγερμού) Β2:σενάριο (ενεργοποίησης ) Β3: σενάριο (απενεργοποίησης ) C1 C4:relay (φώτα) D1:χρονικό D2:σενάριο

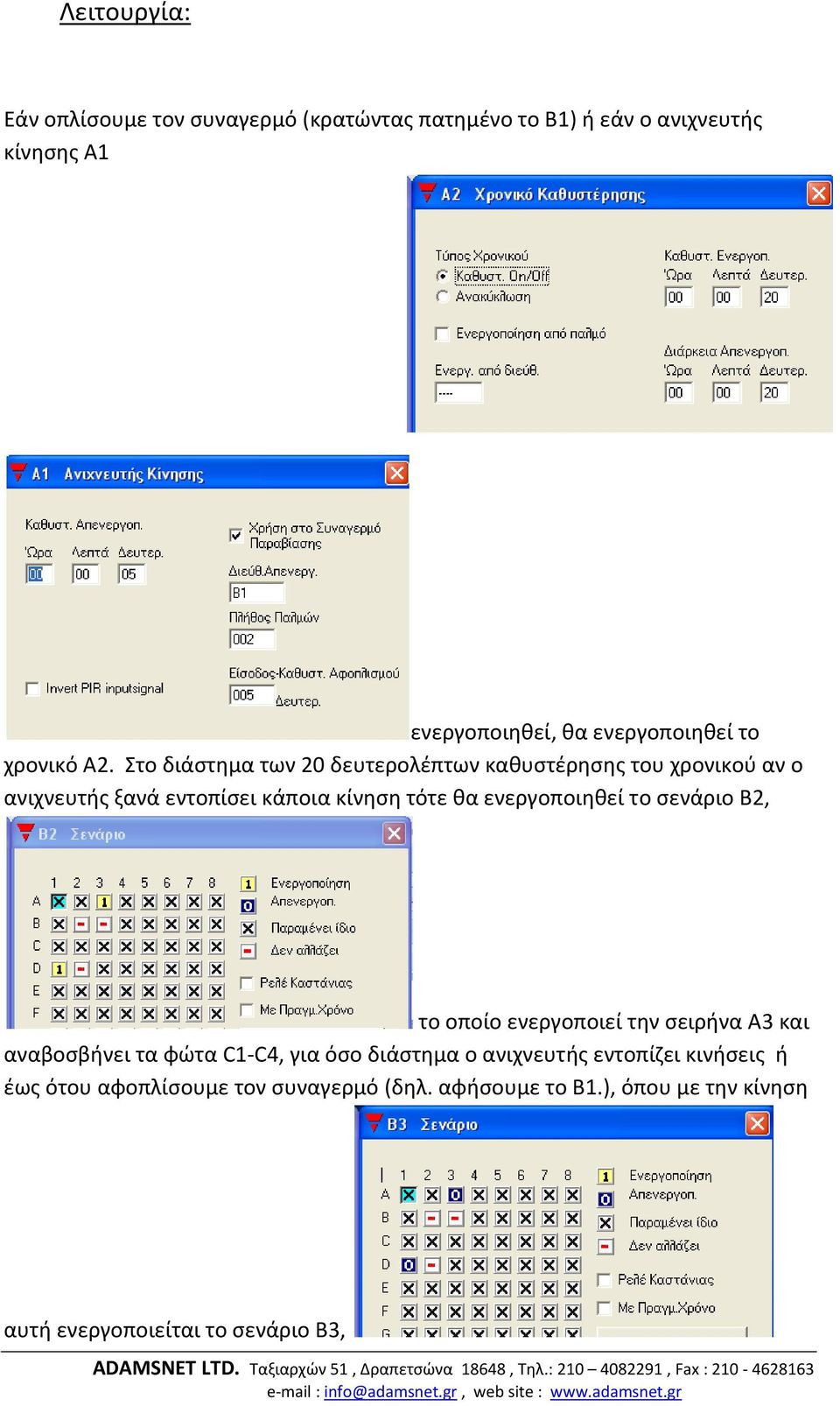

16 Λειτουργία: Εάν οπλίσουμε τον συναγερμό (κρατώντας πατημένο το Β1) ή εάν ο ανιχνευτής κίνησης Α1 ενεργοποιηθεί, θα ενεργοποιηθεί το χρονικό Α2. Στο διάστημα των 20 δευτερολέπτων καθυστέρησης του χρονικού αν ο ανιχνευτής ξανά εντοπίσει κάποια κίνηση τότε θα ενεργοποιηθεί το σενάριο Β2, το οποίο ενεργοποιεί την σειρήνα Α3 και αναβοσβήνει τα φώτα C1 C4, για όσο διάστημα ο ανιχνευτής εντοπίζει κινήσεις ή έως ότου αφοπλίσουμε τον συναγερμό (δηλ. αφήσουμε το Β1.), όπου με την κίνηση αυτή ενεργοποιείται το σενάριο Β3,

17 που απενεργοποιεί την όλη λειτουργία. Για να καταφέρουμε να αναβοσβήσουμε τα φώτα θα πρέπει να χρησιμοποιήσουμε ένα χρονικό D1 σε λειτουργία ανακύκλωσης το οποίο όταν ενεργοποιείται να ενεργοποιεί το σενάριο D2, όπου ενεργοποιούνται όλα μαζί τα φώτα C1 C4 ως relay καστάνιας.

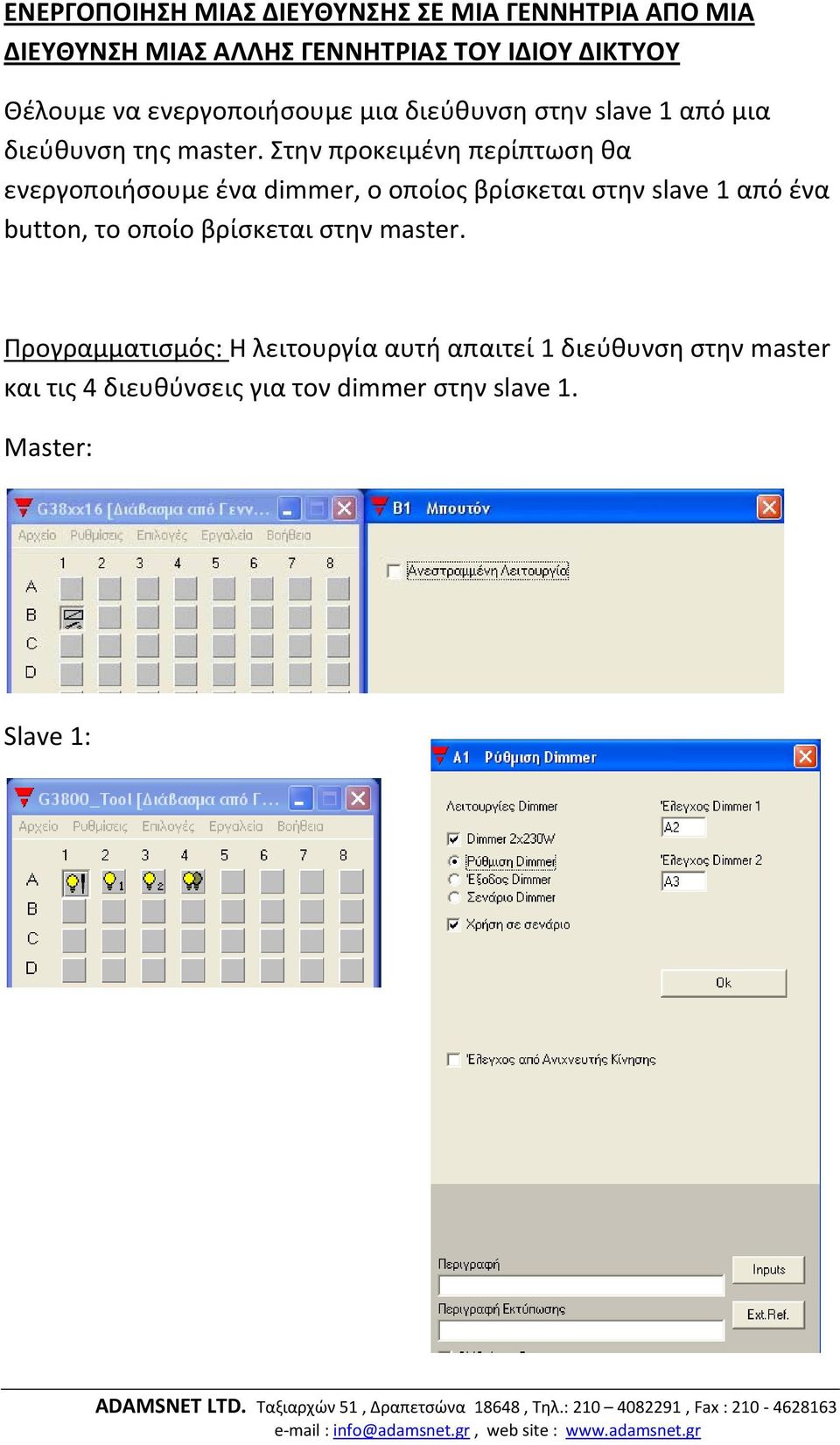

18 ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΙΑΣ ΔΙΕΥΘΥΝΣΗΣ ΣΕ ΜΙΑ ΓΕΝΝΗΤΡΙΑ ΑΠΟ ΜΙΑ ΔΙΕΥΘΥΝΣΗ ΜΙΑΣ ΑΛΛΗΣ ΓΕΝΝΗΤΡΙΑΣ ΤΟΥ ΙΔΙΟΥ ΔΙΚΤΥΟΥ Θέλουμε να ενεργοποιήσουμε μια διεύθυνση στην slave 1 από μια διεύθυνση της master. Στην προκειμένη περίπτωση θα ενεργοποιήσουμε ένα dimmer, ο οποίος βρίσκεται στην slave 1 από ένα button, το οποίο βρίσκεται στην master. Προγραμματισμός: Η λειτουργία αυτή απαιτεί 1 διεύθυνση στην master και τις 4 διευθύνσεις για τον dimmer στην slave 1. Master: Slave 1:

19 Είσοδοι Έξοδοι: Master: B1: button (Dupline) Slave 1: A1 έως A4 : Λειτουργίες Dimmer Λειτουργία: Για να ενεργοποιήσουμε τον dimmer μέσω του button B1, θα πρέπει να πατήσουμε πάνω στην Α1 του dimmer, και στο παράθυρο αυτό να πατήσουμε το εικονίδιο Ext. Ref. που βρίσκεται κάτω δεξιά. Στο καινούριο παράθυρο που θα εμφανιστεί βάζουμε τον αριθμό της γεννήτριας από την οποία θέλουμε να ενεργοποιηθεί ( στον παράδειγμα μας θα βάλουμε τον αριθμό 32 αφού θέλουμε να ενεργοποιηθεί από την master) και δίπλα βάζουμε την αντίστοιχη διεύθυνση (δηλ. Β1), και πατάμε πρόσθεση.

20 ΤΑΥΤΟΧΡΟΝΗ ΛΕΙΤΟΥΡΓΙΑ ΔΥΟ Ή ΠΕΡΙΣΣΟΤΕΡΩΝ DIMMER Προγραμματισμός: Η λειτουργία αυτή απαιτεί 11 διευθύνσεις. Σενάριο 1:Dimmer 2x230V στο 20% Dimmer 600W στο 70% Σενάριο 2: Dimmer 2x230V OFF Dimmer 600W OFF Είσοδοι Έξοδοι: Α1 έως Α4: Λειτουργίες Dimmer 2x230V Β1 έως Β5: Λειτουργίες Dimmer 600W Βοηθητικές Διευθύνσεις: C1: Σενάριο C2: Σενάριο

21 Λειτουργία: Για να ελέγξουμε δύο ή περισσότερους dimmer ίδιων ή διαφορετικών τύπων ταυτόχρονα με ένα σενάριο τότε ενεργοποιούμε το σενάριο και ανάλογα με την στάθμη που θέλουμε να δώσουμε σε κάθε dimmer εισάγουμε την αντίστοιχη κατάσταση 0 ή 1 σε κάθε διεύθυνση του dimmer σύμφωνα με το manual του κάθε dimmer. Στους παρακάτω πίνακες τα κελιά με γκρι χρώμα υποδηλώνουν το 1 και τα λευκά κελιά το 0. Dimmer 600W Dimmer 2x230V ΕΝΕΡΓΟΠΟΙΗΣΗ ΜΕ IR Αν θέλουμε να ελέγξουμε τους dimmer με IR, δεν χρειάζεται το IR να έχει την ίδια διεύθυνση. Για την ενεργοποίηση του IR αρκεί στον κάνναβο να βάλουμε 8 διευθύνσεις button (NO) με τις οποίες θα προγραμματίσουμε και το IR.

22 Για να συνδεθούν τώρα αυτές οι διευθύνσεις με αυτές που θέλουμε να ελέγξουμε χρειαζόμαστε μερικές λογικές πράξεις. Για το συγκεκριμένο παράδειγμα οι λογικές πράξεις είναι οι εξής 4, αφού 4 είναι και οι διευθύνσεις που θέλουμε να ελέγξουμε: Σε περίπτωση που έχουμε πάνω από ένα IR για να λειτουργήσουν θα πρέπει να αλλάξουμε τα εσωτερικά switch που έχει το κάθε IR. ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΙΔΙΑ ΜΕΤΑΞΥ ΤΟΥΣ. Οι επιλογές που έχουμε είναι οι εξής:

23 Παράδειγμα 4 ο : ΑΥΤΟΜΑΤΗ & ΧΕΙΡΟΚΙΝΗΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΜΕ 1 BUTTON & ΠΡΑΓΜΑΤΙΚΟ ΧΡΟΝΟ Στην περίπτωση αυτή θέλουμε 1 μόνο button για την ενεργοποίηση & απενεργοποίηση του θερμοσίφωνα. Με στιγμιαίο πάτημα ενεργοποιείται και με στιγμιαίο δεύτερο πάτημα απενεργοποιείται, σε περίπτωση που ξεχαστεί ανοιχτό απενεργοποιείται μόνο του σε 30 δευτερόλεπτα. Ενώ κατά την διάρκεια της νύχτας ενε/απενεργοποιείται μέσω του πραγματικού χρόνου. Προγραμματισμός: Η λειτουργία αυτή απαιτεί συνολικά 5 διευθύνσεις και τρείς γραμμές λογικών πράξεων.

24 Είσοδοι Έξοδοι: A1: relay (Dupline) ενεργοποίησης του relay ισχύος (40A) του θερμοσίφωνα. Α2: button (Dupline) ενε/απενεργοποίησης θερμοσίφωνα A5: πραγματικός χρόνος Βοηθητικές διευθύνσεις: A3: καστάνια (Dupline) Α4: χρονικό Λογικές Πράξεις:

25 Λειτουργία: Στιγμιαίο πάτημα του Α2 ενεργοποιεί το χρονικό A4,και άρα το relay A1. Μετά τη διέλευση του χρόνου αυτού (και εφόσον δεν ξαναπατηθεί το button A2) το relay Α1 απενεργοποιείται. Για να ελέγξουμε πλήρως την καστάνια Α3 χρησιμοποιούμε την πύλη XOR:Με στιγμιαίο πάτημα για δεύτερη φορά του button A2 όσο το χρονικό είναι ενεργοποιημένο απενεργοποιείται η Α3. Αλλιώς με την απενεργοποίηση του χρονικού Α4 απενεργοποιείται η A3, οπότε αλλάζει κατάσταση το relay A1. Κατά την διάρκεια της νύχτας το relay Α1 ενεργοποιείται και απενεργοποιείται ανεξάρτητα, με τον πραγματικό χρόνο A5.
