3 Δεξαμενές GRP (Glassfibre Reinforced Polyester), κατάλληλες για χρήση σε compact συστήματα επεξεργασίας αστικών & βιομηχανικών λυμάτων

4 ΔΕΞΑΜΕΝΕΣ GRP ΒΑΣΙΚΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ ΟΡΙΣΜΟΙ Η παρούσα Τεχνική Προδιαγραφή αφορά στην κατασκευή υπέργειων δεξαμενών από GRP (Glassfibre Reinforced Polyester), προς χρήση σε compact σύστημα επεξεργασίας λυμάτων. ΣΧΕΔΙΑΣΜΟΣ Η δεξαμενές αποτελούνται από επιμέρους φλαντζωτά τμήματα, κατάλληλα διαμορφωμένα για να φέρουν τα φορτία που απαιτούνται. Εσωτερικά υπάρχει ενιαίος πολυεστερικός μανδύας στεγανοποίησης, ελάχιστου πάχους 6mm. Τα επιμέρους τμήματα συνδέονται μεταξύ τους με ανοξείδωτους (Α4) κοχλίες Μ12 και περικόχλια ασφαλείας. Για τους στατικούς υπολογισμούς, μεταξύ άλλων, λαμβάνονται υπόψη τα φορτία λειτουργίας του συστήματος καθώς και ό,τι άλλο προβλέπεται από τους σχετικούς κανονισμούς (π.χ. Ευρωκώδικας, Eurocomp). Η κατασκευή ενισχύεται τοπικά, σε σημεία που θα προκύψουν από την οριστική μελέτη στατικής επάρκειας, με διατομές από GRP και ειδικά μεταλλικά τεμάχια, πλήρως πλαστικοποιημένα με GRP ελάχιστου πάχους 3mm. Για την απρόσκοπτη εποπτεία του συστήματος, όταν αυτό απαιτείται, θα υπάρχει διάδρομος κατασκευασμένος από σχάρα, διατομές και κιγκλίδωμα από GRP καθώς και ένας οικίσκος που θα στεγάζει τους μηχανισμούς λειτουργίας και τους πίνακες ελέγχου. Για την ασφαλή πρόσβαση θα υπάρχει ανεμόσκαλα με κλοιό ασφαλείας από GRP. Οι δεξαμενές GRP της Miyama σχεδιάζονται για τουλάχιστον 30 χρόνια απρόσκοπτης λειτουργίας χωρίς κάποια ιδιαίτερη συντήρηση και παρέχονται με εγγύηση καλής λειτουργίας, διάρκειας 5 ετών.

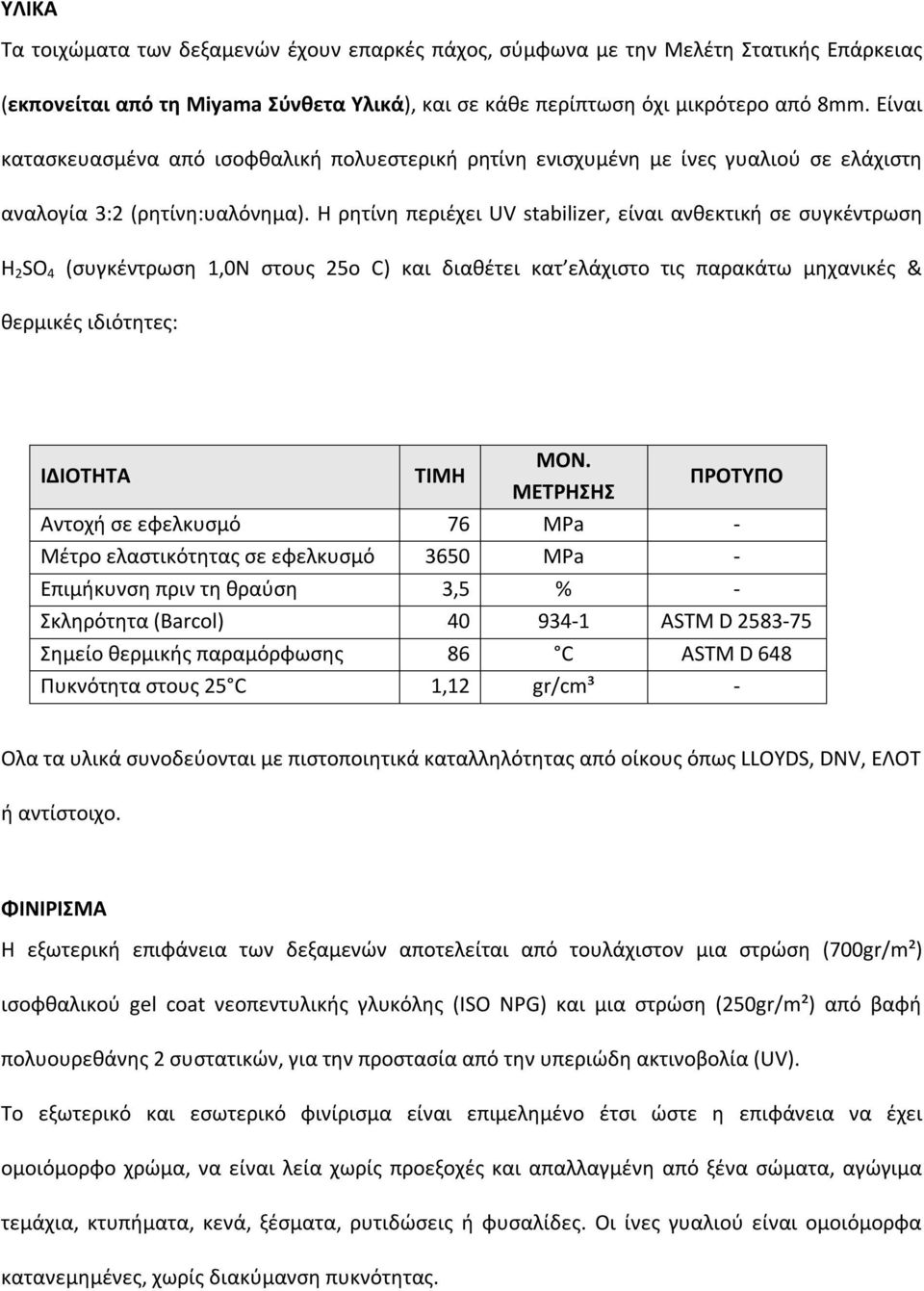

5 ΥΛΙΚΑ Τα τοιχώματα των δεξαμενών έχουν επαρκές πάχος, σύμφωνα με την Μελέτη Στατικής Επάρκειας (εκπονείται από τη Miyama Σύνθετα Υλικά), και σε κάθε περίπτωση όχι μικρότερο από 8mm. Είναι κατασκευασμένα από ισοφθαλική πολυεστερική ρητίνη ενισχυμένη με ίνες γυαλιού σε ελάχιστη αναλογία 3:2 (ρητίνη:υαλόνημα). Η ρητίνη περιέχει UV stabilizer, είναι ανθεκτική σε συγκέντρωση H 2 SO 4 (συγκέντρωση 1,0Ν στους 25o C) και διαθέτει κατ ελάχιστο τις παρακάτω μηχανικές & θερμικές ιδιότητες: ΙΔΙΟΤΗΤΑ ΤΙΜΗ ΜΟΝ. ΜΕΤΡΗΣΗΣ ΠΡΟΤΥΠΟ Αντοχή σε εφελκυσμό 76 MPa Μέτρο ελαστικότητας σε εφελκυσμό 3650 MPa Επιμήκυνση πριν τη θραύση 3,5 % Σκληρότητα (Barcol) ASTM D Σημείο θερμικής παραμόρφωσης 86 C ASTM D 648 Πυκνότητα στους 25 C 1,12 gr/cm³ Όλα τα υλικά συνοδεύονται με πιστοποιητικά καταλληλότητας από οίκους όπως LLOYDS, DNV, ΕΛΟΤ ή αντίστοιχο. ΦΙΝΙΡΙΣΜΑ Η εξωτερική επιφάνεια των δεξαμενών αποτελείται από τουλάχιστον μια στρώση (700gr/m²) ισοφθαλικού gel coat νεοπεντυλικής γλυκόλης (ISO NPG) και μια στρώση (250gr/m²) από βαφή πολυουρεθάνης 2 συστατικών, για την προστασία από την υπεριώδη ακτινοβολία (UV). Το εξωτερικό και εσωτερικό φινίρισμα είναι επιμελημένο έτσι ώστε η επιφάνεια να έχει ομοιόμορφο χρώμα, να είναι λεία χωρίς προεξοχές και απαλλαγμένη από ξένα σώματα, αγώγιμα τεμάχια, κτυπήματα, κενά, ξέσματα, ρυτιδώσεις ή φυσαλίδες. Οι ίνες γυαλιού είναι ομοιόμορφα κατανεμημένες, χωρίς διακύμανση πυκνότητας.

6 Ενδεικτικές διαστάσεις δεξαμενών

7 1500mm < W < 4000mm L max = 13060mm ΠΕΛΑΤΗΣ ΕΡΓΟ ΤΙΤΛΟΣ ΣΧΕΔΙΟΥ Δεξαμενή GRP για compact Σ.Ε.Λ. κάτοψη ΚΛΙΜΑΚΑ Διαστάσεις σε mm ΗΜΕΡΟΜΗΝΙΑ

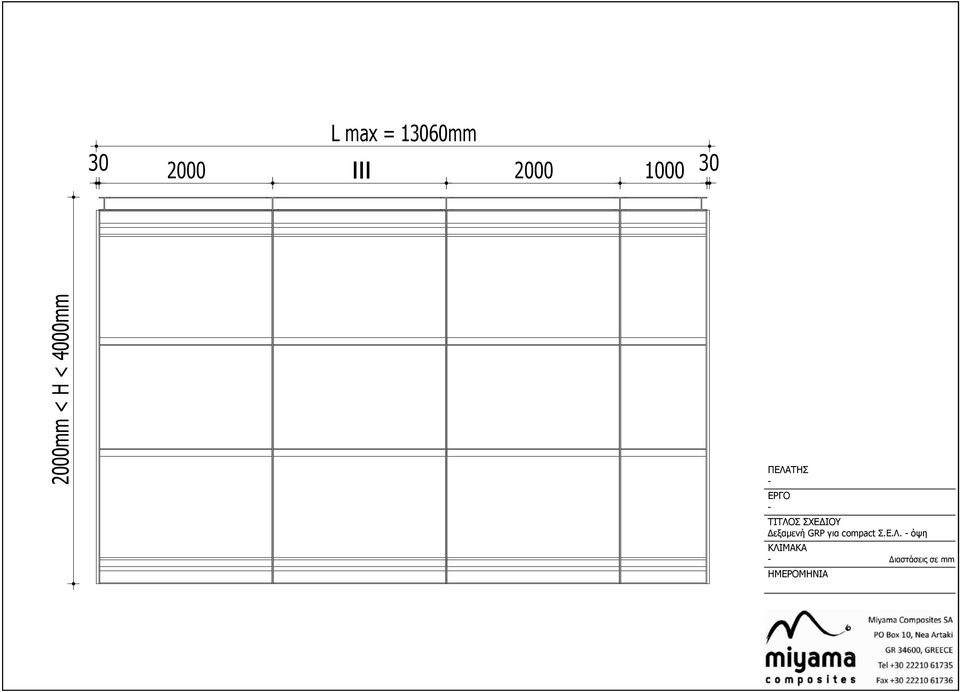

8 L max = 13060mm mm < H < 4000mm ΠΕΛΑΤΗΣ ΕΡΓΟ ΤΙΤΛΟΣ ΣΧΕΔΙΟΥ Δεξαμενή GRP για compact Σ.Ε.Λ. όψη ΚΛΙΜΑΚΑ ΗΜΕΡΟΜΗΝΙΑ Διαστάσεις σε mm

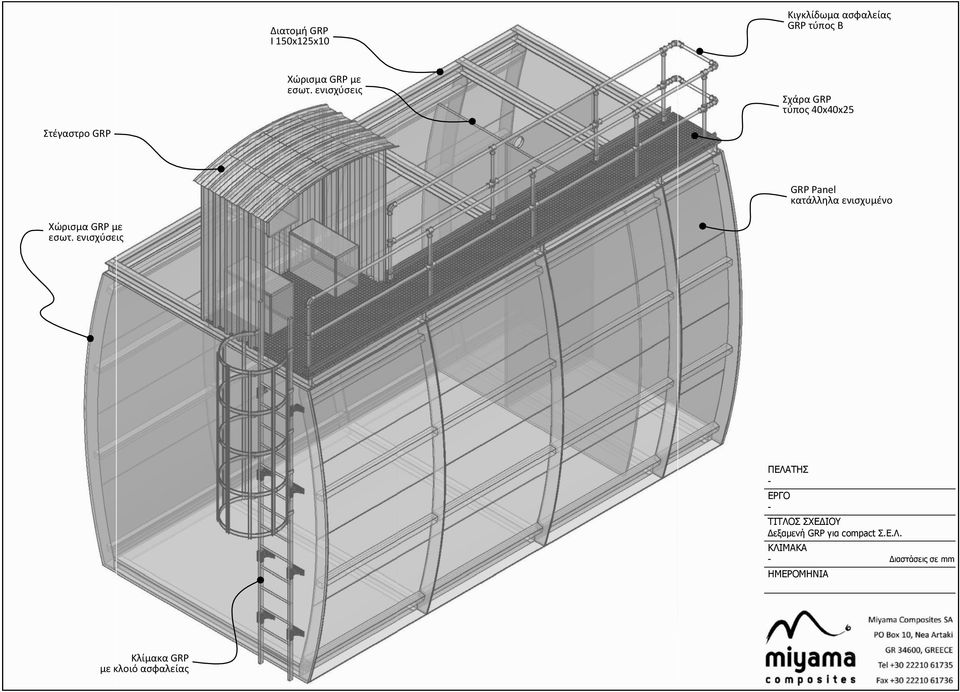

9 Διατομή GRP I 150x125x10 Κιγκλίδωμα ασφαλείας GRP τύπος Β Χώρισμα GRP με εσωτ. ενισχύσεις Σχάρα GRP τύπος 40x40x25 Στέγαστρο GRP GRP Panel κατάλληλα ενισχυμένο Χώρισμα GRP με εσωτ. ενισχύσεις ΠΕΛΑΤΗΣ ΕΡΓΟ ΤΙΤΛΟΣ ΣΧΕΔΙΟΥ Δεξαμενή GRP για compact Σ.Ε.Λ. ΚΛΙΜΑΚΑ ΗΜΕΡΟΜΗΝΙΑ Διαστάσεις σε mm Κλίμακα GRP με κλοιό ασφαλείας
