INTERFACE ΓΙΑ ΧΕΙΡΙΣΤΗΡΙΑ ΤΙΜΟΝΙΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ

Transcript

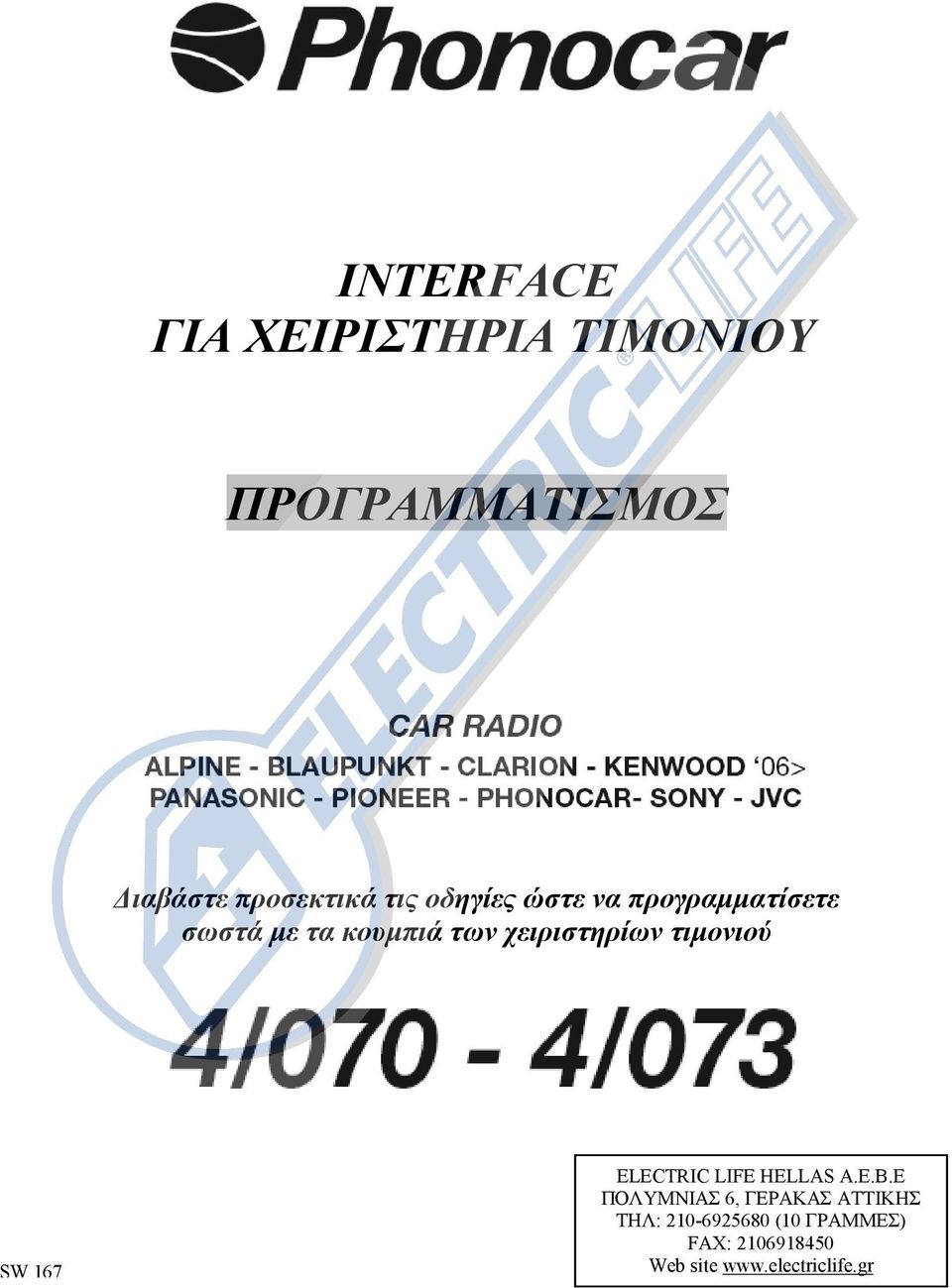

1 INTERFACE ΓΙΑ ΧΕΙΡΙΣΤΗΡΙΑ ΤΙΜΟΝΙΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ιαβάστε προσεκτικά τις οδηγίες ώστε να προγραµµατίσετε σωστά µε τα κουµπιά των χειριστηρίων τιµονιού SW 167 ELECTRIC LIFE HELLAS A.E.B.E ΠΟΛΥΜΝΙΑΣ 6, ΓΕΡΑΚΑΣ ΑΤΤΙΚΗΣ ΤΗΛ: (10 ΓΡΑΜΜΕΣ) FAX: Web site

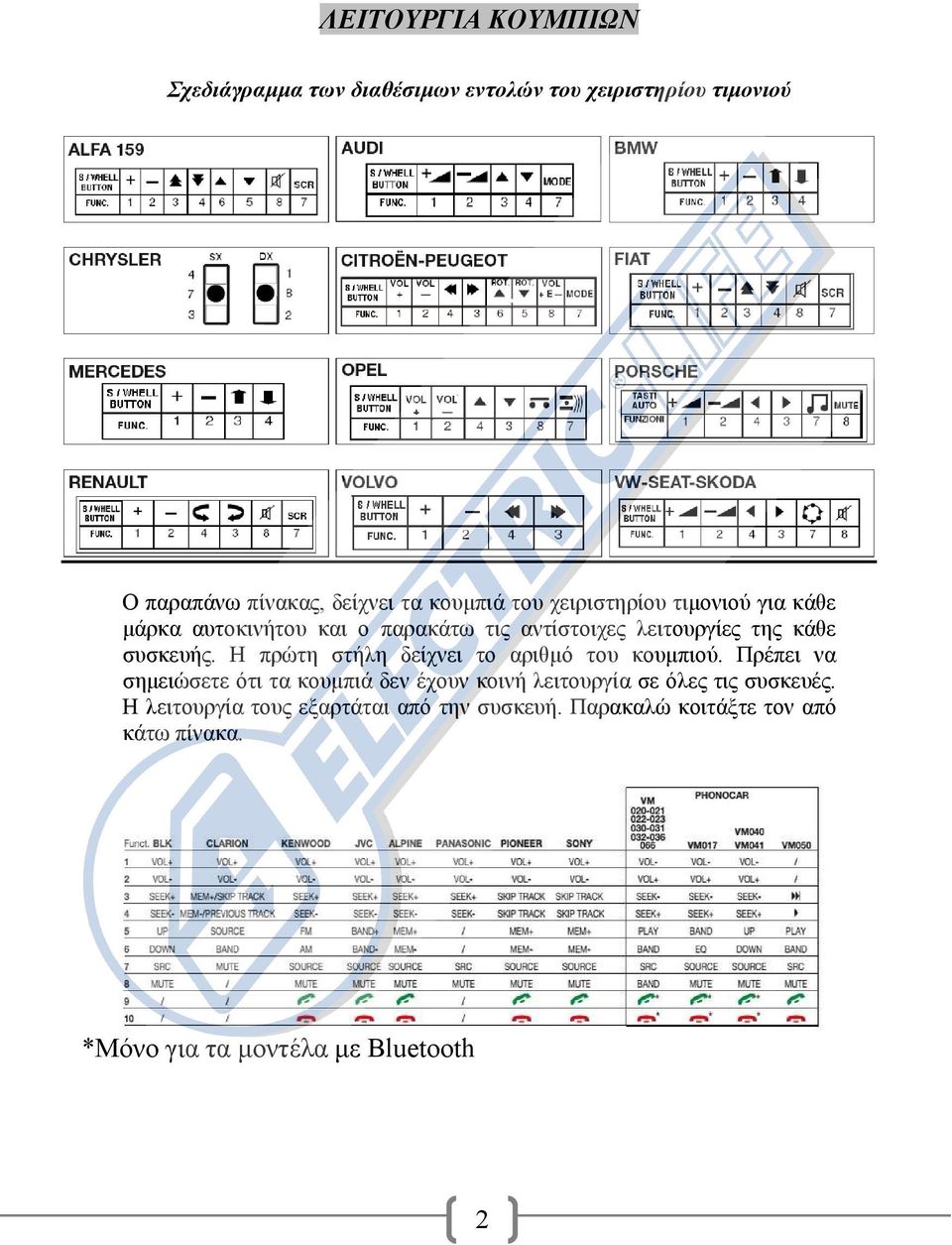

2 ΛΕΙΤΟΥΡΓΙΑ ΚΟΥΜΠΙΩΝ Σχεδιάγραµµα των διαθέσιµων εντολών του χειριστηρίου τιµονιού Ο παραπάνω πίνακας, δείχνει τα κουµπιά του χειριστηρίου τιµονιού για κάθε µάρκα αυτοκινήτου και ο παρακάτω τις αντίστοιχες λειτουργίες της κάθε συσκευής. Η πρώτη στήλη δείχνει το αριθµό του κουµπιού. Πρέπει να σηµειώσετε ότι τα κουµπιά δεν έχουν κοινή λειτουργία σε όλες τις συσκευές. Η λειτουργία τους εξαρτάται από την συσκευή. Παρακαλώ κοιτάξτε τον από κάτω πίνακα. *Μόνο για τα µοντέλα µε Bluetooth 2

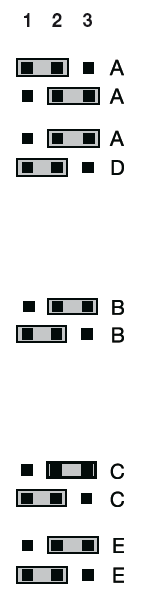

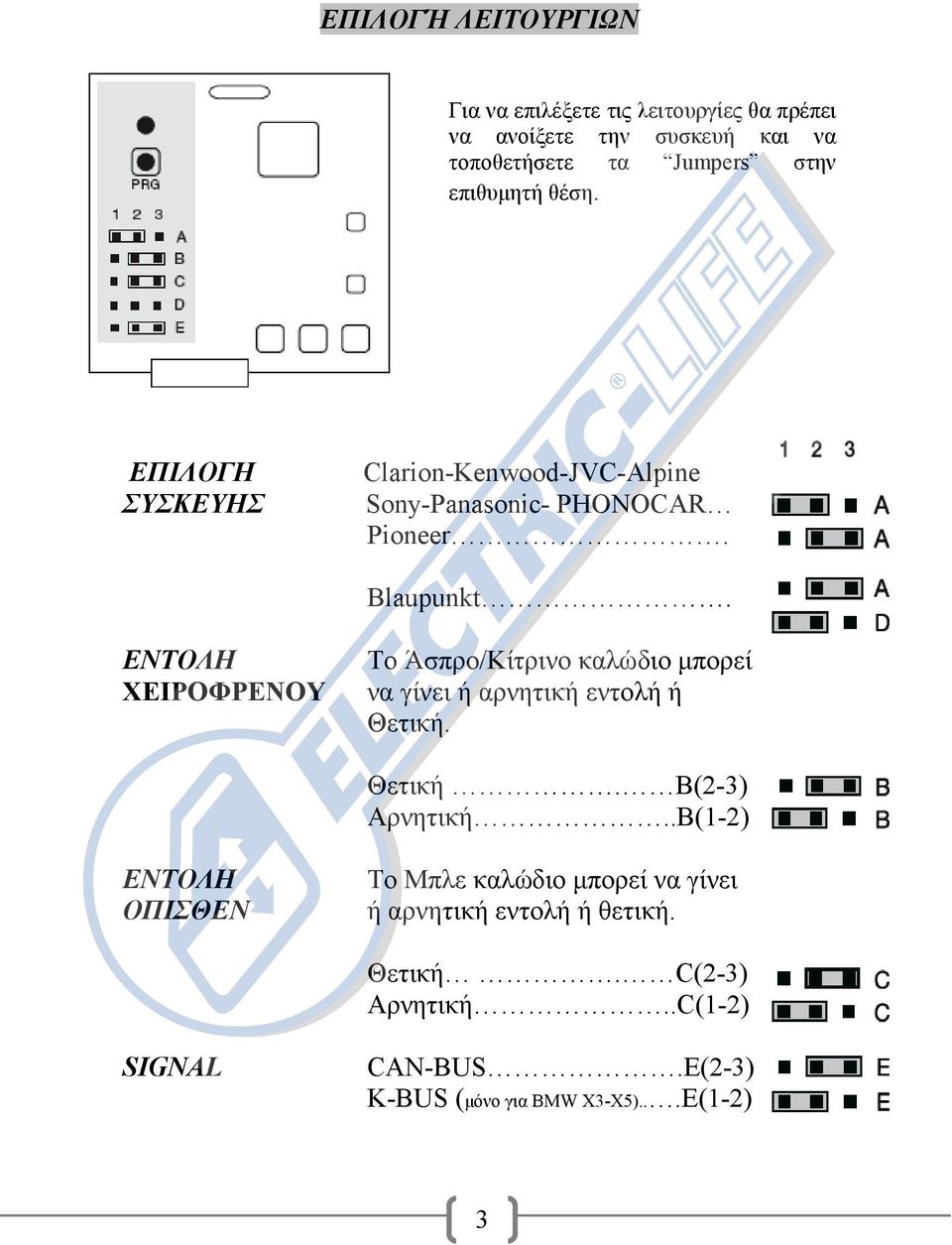

3 ΕΠΙΛΟΓΉ ΛΕΙΤΟΥΡΓΙΩΝ Για να επιλέξετε τις λειτουργίες θα πρέπει να ανοίξετε την συσκευή και να τοποθετήσετε τα Jumpers στην επιθυµητή θέση. ΕΠΙΛΟΓΗ ΣΥΣΚΕΥΗΣ Clarion-Kenwood-JVC-Alpine Sony-Panasonic- PHONOCAR Pioneer. Blaupunkt. ΕΝΤΟΛΗ ΧΕΙΡΟΦΡΕΝΟΥ Το Άσπρο/Κίτρινο καλώδιο µπορεί να γίνει ή αρνητική εντολή ή Θετική. Θετική. Β(2-3) Αρνητική..Β(1-2) ΕΝΤΟΛΗ ΟΠΙΣΘΕΝ Το Μπλε καλώδιο µπορεί να γίνει ή αρνητική εντολή ή θετική. Θετική. C(2-3) Αρνητική..C(1-2) SIGNAL CAN-BUS.E(2-3) K-BUS (µόνο για BMW X3-X5)...E(1-2) 3

4 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΣΥΣΚΕΥΗΣ Όταν συνδέσετε την τροφοδοσία του interface, το LED θα αναβοσβήνει κόκκινο. Μέσω της αυτόµατης αναζήτησης του οχήµατος που πραγµατοποιεί το interface, ψάχνει για τον τύπο του αυτοκίνητου που είναι τοποθετηµένο. Όταν τον βρει, το LED γίνεται πράσινο και αναβοσβήνει. Ανάλογα τις φορές που αναβοσβήνει, µας δηλώνει για πια πηγή είναι προγραµµατισµένο. Παρακαλώ, δείτε το πίνακα που ακολουθεί. Μάρκα πηγής Volume + Αναβόσβησµα LED Clarion Μην πατήσετε 1 Φορά Πράσινο Πατήστε SEEK+ Clarion ΝΧ501Ε Πατήστε 27 φορές 2 Φορες Κοκκινο και 8 Πράσινο Πατήστε SEEK+ Clarion ΝΧ502Ε Πατήστε 35 φορές 3 Φορες Κοκκινο και 6 Πράσινο Πατήστε SEEK+ Kenwood Πατήστε 1 φορά 2 Φορές Πράσινο Πατήστε SEEK+ JVC Πατήστε 2 φορές 3 Φορές Πράσινο Πατήστε SEEK+ Alpine Πατήστε 3 φορές 4 Φορές Πράσινο Πατήστε SEEK+ Pioneer Πατήστε 5 φορές 6 Φορές Πράσινο Πατήστε SEEK+ Sony- Phonocar VM040 VM041 Πατήστε 6 φορές 7 Φορές Πράσινο Πατήστε SEEK+ Panasonic Πατήστε 8 φορές 9 Φορές Πράσινο Πατήστε SEEK+ Blaupunkt Πατήστε 9 φορές 1 Φορά Κόκκινο Πατήστε SEEK+ Blaupunkt 2 Πατήστε 22 φορές 2 Φορες Κοκκινο και 3 Πράσινο Πατήστε SEEK+ Blaupunkt New York 800 Πατήστε 25 φορές 2 Φορες Κοκκινο και 6 Πράσινο Πατήστε SEEK+ Phonocar VM020-VM021-VM022- VM023-VM024 Πατήστε 12 φορές 1 Φορά Κόκκινο και 3 Πράσινο Πατήστε SEEK+ Phonocar VM016 Πατήστε 13 φορές 1 Φορά Κόκκινο και 4 Πράσινο Πατήστε SEEK+ Phonocar VM029-VM030-VM031- VM032-VM036-VM043 Πατήστε 14 φορές 1 Φορά Κόκκινο και 4 Πράσινο Πατήστε SEEK+ Phonocar VM 017 Πατήστε 17 φορές 1 Φορά Κόκκινο και 8 Πράσινο Πατήστε SEEK+ Phonocar VM 037 Πατήστε 20 φορές 2 Φορες Κοκκινο και 1 Πράσινο Πατήστε SEEK+ Phonocar VM 066 Πατήστε 23 φορές 2 Φορες Κοκκινο και 4 Πράσινο Πατήστε SEEK+ Phonocar VM 033 Πατήστε 26 φορές 2 Φορες Κοκκινο και 7 Πράσινο Πατήστε SEEK+ Αν κατά λάθος πατήσατε περισσότερες φορές το Volume + τότε µπορείτε να γυρίσετε πίσω χρησιµοποιώντας το Volume -. Όταν πατήσετε SEEK + τότε το LED γίνεται Πράσινο σταθερό και µας δείχνει ότι ο προγραµµατισµός έχει τελειώσει. Μετά συνδέστε το αντίστοιχο βίσµα πίσω από την οθόνη σας. RESET. Χωρίς να διακόψετε την τροφοδοσία του interface πατήστε και κρατήστε πατηµένο το κουµπί προγραµµατισµού του interface µέχρι να σβήσει LED να αναβοσβήνει γρήγορα Κόκκινο. Στην συνέχεια αφήστε το κουµπί του προγραµµατισµού και το LED θα αναβοσβήνει Πράσινο για τον επόµενο προγραµµατισµό πηγής. 4

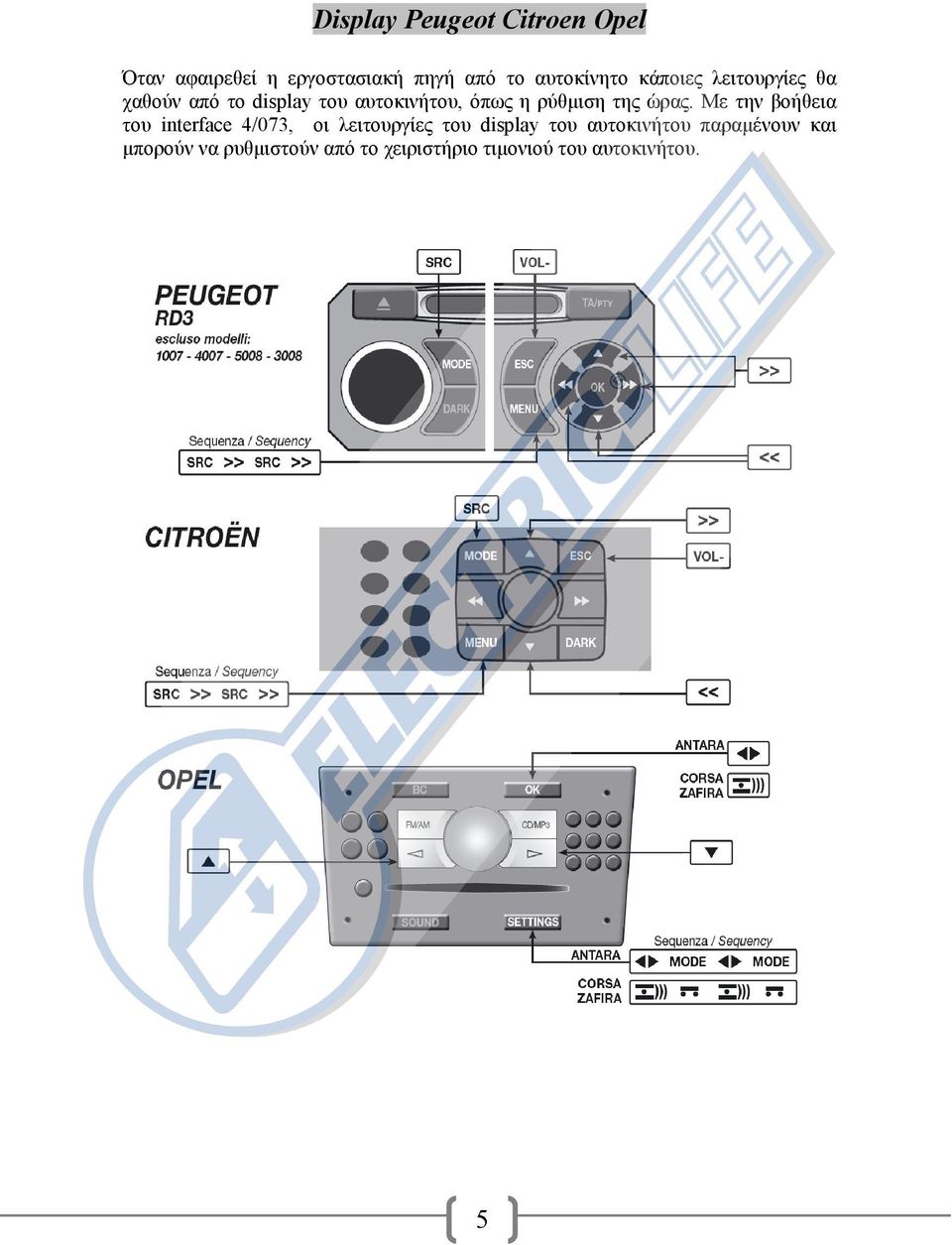

5 Display Peugeot Citroen Opel Όταν αφαιρεθεί η εργοστασιακή πηγή από το αυτοκίνητο κάποιες λειτουργίες θα χαθούν από το display του αυτοκινήτου, όπως η ρύθµιση της ώρας. Με την βοήθεια του interface 4/073, οι λειτουργίες του display του αυτοκινήτου παραµένουν και µπορούν να ρυθµιστούν από το χειριστήριο τιµονιού του αυτοκινήτου. 5

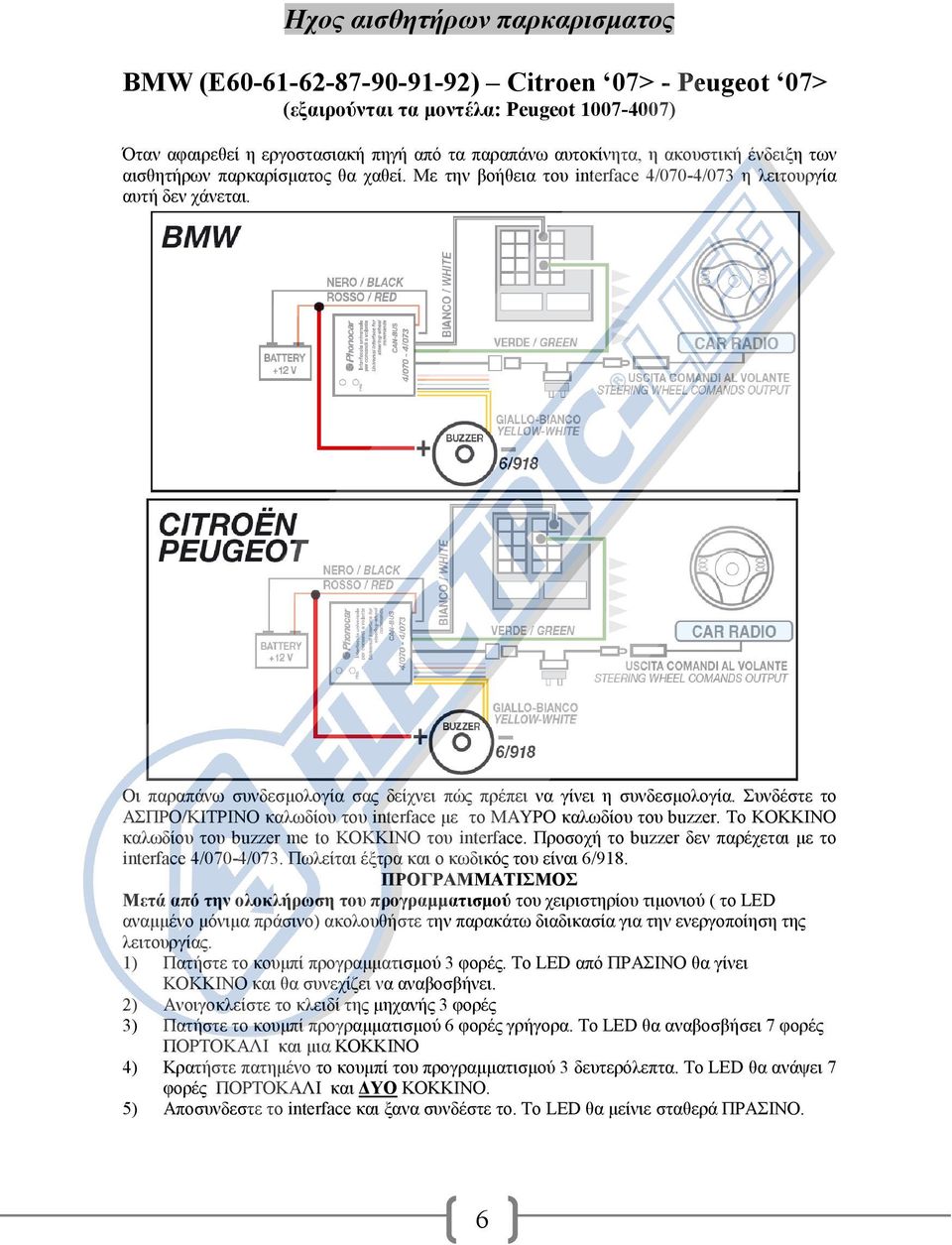

6 Ηχος αισθητήρων παρκαρισµατος BMW (E ) Citroen 07> - Peugeot 07> (εξαιρούνται τα µοντέλα: Peugeot ) Όταν αφαιρεθεί η εργοστασιακή πηγή από τα παραπάνω αυτοκίνητα, η ακουστική ένδειξη των αισθητήρων παρκαρίσµατος θα χαθεί. Με την βοήθεια του interface 4/070-4/073 η λειτουργία αυτή δεν χάνεται. Οι παραπάνω συνδεσµολογία σας δείχνει πώς πρέπει να γίνει η συνδεσµολογία. Συνδέστε το ΑΣΠΡΟ/ΚΙΤΡΙΝΟ καλωδίου του interface µε το ΜΑΥΡΟ καλωδίου του buzzer. Το ΚΟΚΚΙΝΟ καλωδίου του buzzer me to ΚΟΚΚΙΝΟ του interface. Προσοχή το buzzer δεν παρέχεται µε το interface 4/070-4/073. Πωλείται έξτρα και ο κωδικός του είναι 6/918. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ Μετά από την ολοκλήρωση του προγραµµατισµού του χειριστηρίου τιµονιού ( το LED αναµµένο µόνιµα πράσινο) ακολουθήστε την παρακάτω διαδικασία για την ενεργοποίηση της λειτουργίας. 1) Πατήστε το κουµπί προγραµµατισµού 3 φορές. Το LED από ΠΡΑΣΙΝΟ θα γίνει ΚΟΚΚΙΝΟ και θα συνεχίζει να αναβοσβήνει. 2) Ανοιγοκλείστε το κλειδί της µηχανής 3 φορές 3) Πατήστε το κουµπί προγραµµατισµού 6 φορές γρήγορα. Το LED θα αναβοσβήσει 7 φορές ΠΟΡΤΟΚΑΛΙ και µια ΚΟΚΚΙΝΟ 4) Κρατήστε πατηµένο το κουµπί του προγραµµατισµού 3 δευτερόλεπτα. Το LED θα ανάψει 7 φορές ΠΟΡΤΟΚΑΛΙ και ΥΟ ΚΟΚΚΙΝΟ. 5) Αποσυνδεστε το interface και ξανα συνδέστε το. Το LED θα µείνιε σταθερά ΠΡΑΣΙΝΟ. 6
