1 HPS 447 HPS-447 Παρακαλούµε διαβάστε προσεκτικά τις παρακάτω οδηγίες και κρατήστε τις για οποιαδήποτε µελλοντική χρήση Ο HPS 447 είναι συναγερµός που µπορεί να χρησιµοποιηθεί για την προστασία scooter& µηχανών.

2 Ο ΗΓΙΕΣ ΧΡΗΣΗΣ ΛΕΙΤΟΥΡΓΙΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΟΠΛΙΣΜΟΣ ΣΥΝΑΓΕΡΜΟΥ Πατήστε το µπουτόν "A" του τηλεχειριστηρίου. Ο συναγερµός θα οπλίσει και θα σας το επιβεβαιώσει µε : 3 ακουστικά σήµατα (beeps) 3 αναβοσβήσµατα στα φλας Θα ανάψει το LED του συναγερµού Ενεργοποίηση του ηλεκτρονικού immobilizer του συναγερµού. ΟΛΕΣ ΟΙ Ο ΗΓΙΕΣ ΠΟΥ ΑΦΟΡΟΥΝ ΤΗ ΧΡΗΣΗ ΤΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΙΣ ΚΑΤΩΘΙ ΦΩΤΟΓΡΑΦΙΕΣ Ο HPS 447 περιλαµβάνει 2 τηλεχειριστήρια ΑΦΟΠΛΙΣΜΟΣ ΣΥΝΑΓΕΡΜΟΥ Πατήστε το µπουτόν "A" του τηλεχειριστηρίου. Ο συναγερµός θα οπλίσει και θα σας το επιβεβαιώσει µε : 1 ακουστικό σήµα (beep) 1 µακρόσυρτο αναβόσβησµα των φλας Θα σβήσει το LED του συναγερµού Απενεργοποίηση του ηλεκτρονικού immobilizer του συναγερµού. Θα σας ενηµερώσει (µε ηχητικά µπιπ & αναβοσβήσµατα στα φλας) για τυχόν ενοχλήσεις που δέχτηκε στη διάρκεια που ήταν οπλισµένος (µνήµες συναγερµού). [2]

3 ΑΠΟΚΛΕΙΣΜΟΣ ΣΕΙΡΗΝΑΣ Αν µέσα στα πρώτα 5 δευτερόλεπτα, από τη στιγµή που θα οπλίσετε το συναγερµό, πατήστε το µπουτόν B του τηλεχειριστηρίου, τότε µπορείτε να αποκλείσετε τη λειτουργία της σειρήνας του συναγερµού. ύο ηχητικά σήµατα θα επιβεβαιώσουµε την ενεργοποίηση της λειτουργίας αυτής. Σε αυτή την περίπτωση ο συναγερµός θα σας ενηµερώνει για την λειτουργία του µόνο µε το αναβόσβησµα των φλας. ΠΡΟΣΟΧΗ: Σε περίπτωση που γυρίσετε το κλειδί της µηχανής σε θέση «ΟΝ» ή πατήσετε το µπουτόν B του τηλεχειριστηρίου (που κάνει και τον πανικό), θα ενεργοποιηθεί ξανά η λειτουργία της σειρήνας. ΚΑΤΑΣΤΑΣΗ ΣΥΝΑΓΕΡΜΟΥ Αν έχετε ενεργοποιήσει το συναγερµό και οποιοσδήποτε προσπαθήσει να κλέψει τη µηχανή, η µονάδα θα αρχίσει να χτυπά. Η κατάσταση ετοιµότητας του συναγερµού υποδηλώνεται από το LED που αναβοσβήνει. ΛΕΙΤΟΥΡΓΙΑ ΣΥΝΑΓΕΡΜΟΥ Σε περίπτωση κραδασµού της µηχανής, απόπειρας µετακίνησης της ή αν κάποιος προσπαθήσει να βάλει κάποιο αντικείµενο τη θέση του κλειδιού ο συναγερµός θα µπει σε κατάσταση συναγερµού, θ αρχίσει να χτυπά, θα αναβοσβήνουν τα φλας της µηχανής και θα ακούγεται η σειρήνα για 30 δευτερόλεπτα. Για να σταµατήσετε αυτή τη λειτουργία, χωρίς να απενεργοποιήσετε το συναγερµό πατήστε το µπουτόν B του τηλεχειριστηρίου. Για να σταµατήσετε αυτή τη λειτουργία & να απενεργοποιήσετε το συναγερµό πατήστε το µπουτόν Α του τηλεχειριστηρίου. ΠΕΡΙΟΡΙΣΜΟΣ ΗΧΗΤΙΚΩΝ ΚΥΚΛΩΝ ΣΥΝΑΓΕΡΜΟΥ Αν ο συναγερµός ενοχλείται, και βρίσκεται σε κατάσταση συναγερµού για 3 συνεχόµενους κύκλους, την 4 η φορά ( αν οι ενοχλήσεις συνεχίζονται), η µονάδα του συναγερµού θα αποκλείσει την σειρήνα (µόνο) και στις επόµενες, τυχόν, ενοχλήσεις θα γίνεται µόνο κόψιµο κινητήρα και αναβόσβησµα των φλάς ( χωρίς να ακούγεται η σειρήνα). ΠΡΟΣΟΧΗ: Σε περίπτωση που γυρίσετε το κλειδί της µηχανής σε θέση «ΟΝ» ή πατήσετε το µπουτόν B του τηλεχειριστηρίου (που κάνει και τον πανικό), θα ενεργοποιηθεί ξανά η λειτουργία της σειρήνας. ΛΕΙΤΟΥΡΓΙΑ ΠΑΝΙΚΟΥ Μετά από 5 δευτερόλεπτα αφότου οπλίσετε το συναγερµό (µε το LED να αναβοσβήνει), πατήστε το µπουτόν B του τηλεχειριστηρίου: η µονάδα θα κάνει ένα κύκλο συναγερµού για 28 δευτερόλεπτα. Για να διακόψετε αυτή τη λειτουργία πατήστε το µπουτόν B ξανά. ΜΝΗΜΕΣ ΣΥΝΑΓΕΡΜΟΥ Aν ο συναγερµός δεχτεί κάποιες ενοχλήσεις και χτυπήσει, την ώρα που θα πάτε να τον αφοπλίσετε θα ακούσετε τόσα ηχητικά σήµατα και ενδείξεις στα φλας όσες ήταν και οι ενοχλήσεις που δέχτηκε (max 7 ηχητικά σήµατα). [3]

4 ΤΡΟΦΟ ΟΣΙΑ ΜΠΑΤΑΡΙΑΣ Ο HPS447 διαθέτει δική του µπαταρία, µε σκοπό σε περίπτωση που κάποιος επιχειρήσει να αποσυνδέσει το καλώδιο που συνδέει το συναγερµό µε την καλώδια της µηχανής, ο συναγερµός να συνεχίσει να λειτουργεί κανονικά. Η µπαταρία επαναφορτίζεται αυτοµάτως από τη στιγµή που συνδεθεί η µαύρη φίσα του συναγερµού. ΜΝΗΜΕΣ ΣΥΝΑΓΕΡΜΟΥ Αν κατά τη διάρκεια συναγερµών του συστήµατος, αν ο συναγερµός αφοπλιστεί µα το κλειδί της µηχανής, όταν θα επανασυνδεθεί, θα «θυµηθεί» την κατάσταση στην οποία ήταν, παρεµποδίζοντας µε τον τρόπο αυτό οποιαδήποτε ενόχληση. ΧΡΗΣΗ ΜΥΣΤΙΚΟΥ ΚΩ ΙΚΟΥ ΑΠΕΜΠΛΟΚΗΣ Χρησιµοποιείται σε περίπτωση µη λειτουργίας ή µη ύπαρξης των τηλεχειριστηρίων και ο συναγερµός είναι οπλισµένος : Ο κωδικός είναι ΠΑΝΤΑ ένα νούµερο 3 ψηφίων (εργοστασιακός κωδικός: 1-2-3) που πρέπει να τον χρησιµοποιήσετε στο κλειδί της µίζας µε την ακόλουθη διαδικασία ( µε το συναγερµό οπλισµένο) : 1. Ανοιγοκλείστε το κλειδί της µίζας τόσες φορές όσες το πρώτο ψηφίο του κωδικού (π.χ. 1 φορά στην περίπτωση του εργοστασ. κωδικού). Κατά τoάνοιγµα του διακόπτη, το LED του συναγερµού παραµένει αναµµένο. Κλείστε το κλειδί πριν σβήσει το LED. Περιµένετε να σβήσει το LED. 2. Γυρίστε στη συνέχει το κλειδί τόσες φορές όσες είναι το δεύτερο ψηφίο του συναγερµού(π.χ. 2 φορές στην περίπτωση του εργοστασ. κωδικού). Περιµένετε να σβήσει το LED. 3. Γυρίστε στη συνέχει το κλειδί τόσες φορές όσες είναι το δεύτερο ψηφίο του συναγερµού(π.χ. 3 φορές στην περίπτωση του εργοστασιακού κωδικού).αν έχετε ολοκληρώσει τη διαδικασία σωστά, µετά το τρίτο ψηφίο, ο συναγερµός θα έχει αφοπλιστείκαι θα ακολουθήσει ηχητικό µηνυµα. ΑΛΛΑΓΗ ΜΥΣΤΙΚΟΥ ΚΩ ΙΚΟΥ ΑΠΕΜΠΛΟΚΗΣ Η παρακάτω διαδικασία σας επιτρέπει να χρησιµοποιείτε τον δικό σας ΠΡΟΣΩΠΙΚΟ ΚΩ ΙΚΟ απεµπλοκής, ακυρώνοντας τον εργοστασιακό µυστικό κωδικό απεµπλοκής (1-2-3): 1. Με το κλειδί της µίζας σχηµατίστε τον εργοστασιακό κωδικό (1-2-3). 2. Περιµένετε 4 αναβοσβήσµατα των φλας, ως επιβεβαίωση ότι ο κωδικός είναι σωστός. 3. Γυρίστε σε θέση on&off το κλειδί της µίζας τόσες φορές όσες είναι το 1ο ψηφίο του ΠΡΟΣΩΠΙΚΟΥ κωδικού (που επιθυµείτε να βάλετε) 4. Κατά τη διάρκεια της «σύνθεσης» του κωδικού σας, το LED θα παραµένει αναµµένο. 5. Περιµένετε να σβήσει το LED. 6. Γυρίστε σε θέση on&off το κλειδί της µίζας τόσες φορές όσες είναι το 2 Ο ψηφίο του ΠΡΟΣΩΠΙΚΟΥ κωδικού που επιθυµείτε να προγραµµατίσετε. [4]

5 7. Περιµένετε να σβήσει το LED. 8. Γυρίστε σε θέση on&off το κλειδί της µίζας τόσες φορές όσες είναι το 3 Ο ψηφίο του ΠΡΟΣΩΠΙΚΟΥ κωδικού που επιθυµείτε να προγραµµατίσετε. Αν ολοκληρώσατε τη διαδικασία σωστά, µετά το σχηµατισµό και του τρίτου ψηφίου, ο συναγερµός θα κάνει µία σειρά από ηχητικά µπιπ και θα αναβοσβήσει LED, σαν επιβεβαίωση της αντικατάστασης του εργοστασιακού κωδικού µε τον ΠΡΟΣΩΠΙΚΟ σας κωδικό. Αν η διαδικασία δεν έχει ολοκληρωθεί σωστά, ο συναγερµός θα κάνει ηχητικά µπιπ, ΑΛΛΑ δεν θα ανάψει το LED, που σηµαίνει ότι ο κωδικός δεν άλλαξε. ΡΥΘΜΙΣΗ ΕΥΑΙΣΘΗΣΙΑΣ ΚΡΑ ΑΣΜΟΥ ΣΥΝΑΓΕΡΜΟΥ Η ευαισθησία του συναγερµού είναι ήδη ρυθµισµένη από το εργοστάσιο της Patrol, ούτως ώστε ο συναγερµός να µπορεί να ενεργοποιηθεί στις σωστές περιπτώσεις, χωρίς να προκαλούνται ψευδό-συναγερµοί. Σε περίπτωση που επιθυµείτε να αλλάξετε την ευαισθησία του συναγερµού, ακολουθείστε την παρακάτω διαδικασία µε το συναγερµό αφοπλισµένο : Γυρίστε το κλειδί της µίζας σε θέση ON. Στα πρώτα 5 δευτερόλεπτα, πατήστε το µπουτόν A για να ΑΥΞΗΣΕΤΕ την ευαισθησία του κραδασµού. Μία σειρά από ηχητικά µε αυξανόµενη ένταση σας επιβεβαιώνει την αύξηση της ευαισθησίας του κραδασµού. Η επανάληψη ενός οξύ ήχου σας επιβεβαιώνει ότι η ευαισθησία έχει φτάσει στο πιο υψηλό σηµείο ρύθµισης. Ή το µπουτόν B για να ΜΕΙΩΣΕΤΕ την ευαισθησία. Μία σειρά από ηχητικά µε ένταση που µειώνεται σταδιακά θα σας επιβεβαιώνει την µείωση της ευαισθησίας του κραδασµού. Η µείωση της ευαισθησίας ολοκληρώνεται και φθάνει στο κατώτερο σηµείο µε 3 συνεχόµενα µπιπ. Κατά τη διάρκεια της ρύθµισης της ευαισθησίας µπορείτε να τσεκάρετε την ευαισθησία του κραδασµού «χτυπώντας» το όχηµα. Η περίοδος ρύθµισης της ευαισθησίας ολοκληρώνεται βάζοντας το κλειδί της µίζας σε θέση OFF ή µετά από 6 δευτερόλεπτα από το τελευταίο πάτηµα των µπουτόν του τηλεχειριστηρίου. Σε περίπτωση αποσύνδεσης του συναγερµού από την τροφοδοσία η ρύθµιση του κραδασµού επανέρχεται στην εργοστασιακή του ρύθµιση. [5]

6 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΝΕΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ Αυτή η διαδικασία επιτρέπει τον προγραµµατισµό νέων τηλεχειριστηρίων. Μπορούν α προγραµµατιστούν µέχρι 4 τηλεχειριστήρια. Προγραµµατισµός : 1. Μετοσυναγερµόαπενεργοποιηµένο (LED σβηστό), σχηµατίστετο µυστικόκωδικόαπεµπλοκής µετοκλειδίτηςµίζας (βλ.σχετικήπαραγρ). 2. Στοτέλος, ταφλαςθααναβοσβήσουνσύντοµα. 3. Σχηµατίστε µε το κλειδί της µίζας το νούµερο (ανοιγοκλείστε το κλειδί 3 φορές συνεχόµενα ). 4. Το LED θα παραµείνει αναµµένο για 10 δευτερόλεπτα επιβεβαιώνοντας την αρχή της διαδικασίας. 5. Στην διάρκεια που το LED παραµένει αναµµένο, πατήστε οποιοδήποτε µπουτόν του τηλεχειριστηρίου. Ένα ακουστικό σήµα και το σβήσιµο του LED θα επιβεβαιώσει τη διαδικασία προγραµµατισµού. ΣΩΣΤΗ ΣΥΝΤΗΡΗΣΗ ΣΥΝΑΓΕΡΜΟΥ ΠΛΥΣΙΜΟ ΜΗΧΑΝΗΣ: ΑΝ ΕΠΙΘΥΜΕΙΤΕ ΝΑ ΠΛΥΝΕΤΕ την µηχανή σας µε υψηλής πίεσης νερό, είναι απαραίτητο να σκεπάσετε, νωρίτερα, πολύ καλά το σώµα του συναγερµού. Αν δεν είστε σίγουροι ότι µπορείτε να προστατέψετε επαρκώς το µηχάνηµα είναι καλύτερα να τον αφαιρέσετε από τη θέση του. Σε περίπτωση βλάβης προερχόµενης από νερά, η εγγύηση του συναγερµού δεν ισχύει. ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΑ: Τα τηλεχειριστήρια χρειάζονται αλκαλικές µπαταρίες. Αν κάποιο από τα τηλεχειριστήρια δεν χρησιµοποιείται για µεγάλο χρονικό διάστηµα, η µπαταρία που υπάρχει σε αυτό θα πρέπει να αφαιρείτε για να µην προκαλέσει βλάβη (από τα υγρά της) στο τηλεχειριστήριο. Τα τηλεχειριστήρια δεν θα πρέπει να χρησιµοποιούνται µε βιαιότητα ή να υπόκεινται σε ρίψεις ή να πέσει πάνω τους οποιοδήποτε υγρό. Αν η εµβέλεια τους, µέρα µε τη µέρα µειώνεται, σηµαίνει ότι αρχίζει να τελειώνει η µπαταρία τους και σύντοµα θα χρειάζεται αλλαγή. Μην αµελήσετε την αντικατάσταση της µπαταρίας για να µην βρεθείτε στη δυσάρεστη θέση να θέλετε να αφοπλίσετε το συναγερµό και να µην έχετε τηλεχειριστήρια. ΓΕΝΙΚΑ: Eπισκευή εξουσιοδοτείται να κάνει αποκλειστικά και µόνο η αποκλειστική αντιπροσωπεία των συναγερµών PATROLLINE. Σε διαφορετική περίπτωση, ο συναγερµός τίθεται εκτός εγγύησης και η Patrol δεν εγγυάται για τη σωστή λειτουργία του συστήµατος αλλά και της ασφάλειας της µοτοσικλέτας. Αποκλειστικός αντιπρόσωπος για την Ελλάδα: [6] ELECTRIC LIFE HELLAS Α.Ε.Β.Ε. Πολυµνίας 6 Γέρακας, Αττικής Τηλ (10 Γραµµές) FAX Web Site:

7 Ο ΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΟΝΟ ΓΙΑ ΓΕΝΙΚΗ ΚΑΛΩ ΙΩΣΗ ΣΧΕ ΙΟ ΣΥΝ ΕΣΜΟΛΟΓΙΑΣ ΜΕ ΓΕΝΙΚΗ ΚΑΛΩ ΙΩΣΗ Mέγιστο ρεύµα 10Amp [7]

8 ΛΕΙΤΟΥΡΓΙΑ ΧΡΩΜΑ ΚΑΛΩ ΙΟΥ ΣΥΝ ΕΣΕΙΣ ΤΡΟΦΟ ΟΣΙΑ ΚΟΚΚΙΝΟ Συνδέστε σε ένα καλώδιο που δίνει µόνιµα θετικό και που έχει διάµετρο τουλάχιστον 1 mm 2. Ανάµεσα στο θετικό καλώδιο της µηχανής και το θετικό του συναγερµού, πρέπει να υπάρχει µία ασφάλεια Amp. Συνδέστε σε ένα καλώδιο µε καλή γείωση. ΜΑΥΡΟ ΠΡΟΣΟΧΗ: Σε πολλούς τύπους µηχανών το σασί δεν είναι συνδεδεµένο µε γείωση και για αυτό το λόγο δεν σας συστήνουµε να συνδέσετε το µαύρο καλώδιο του συναγερµού στο σασί της µοτοσικλέτας. ACC(+15) ΑΣΠΡΟ Συνδέστε σε καλώδιο που δίνει θετικό όταν το κλειδί της µηχανής είναι σε θέση ON. ΦΛΑΣ ΜΠΛΟΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ ΚΑΦΕ ΚΑΦΕ/ΑΣΠΡΟ ΠΡΑΣΙΝΟ ΠΡΑΣΙΝΟ/ΜΑΥΡΟ ΑΣΠΡΟ/ΜΑΥΡΟ ΚΕΡΑΙΑ ΜΑΥΡΟ Μην αυξάνετε το µήκος. ΜΠΟΥΤΟΝ ΑΝΤΙΚΛΟΠΗΣ Συνδέστε το καλώδιο της µηχανής που δίνει θετικό στα φλας. Χρησιµοποιήστε αυτά τα καλώδια για το µπλοκάρισµα του κινητήρα. Για την σύνδεση συµβουλευτείτε και τα παρακάτωσχέδια. ΓΚΡΙ/ΜΑΥΡΟ Συνδέστε στο γκρι/µαύρο καλώδιο του µπουτόν αντικλοπής. Prop-stand button ΓΚΡΙ Συνδέστε στο µπουτόν του stand ή σε άλλο µπουτόν. ΚΑΦΕ/ΜΑΥΡΟ ΕΝ ΣΥΝ ΕΕΤΕ [8]

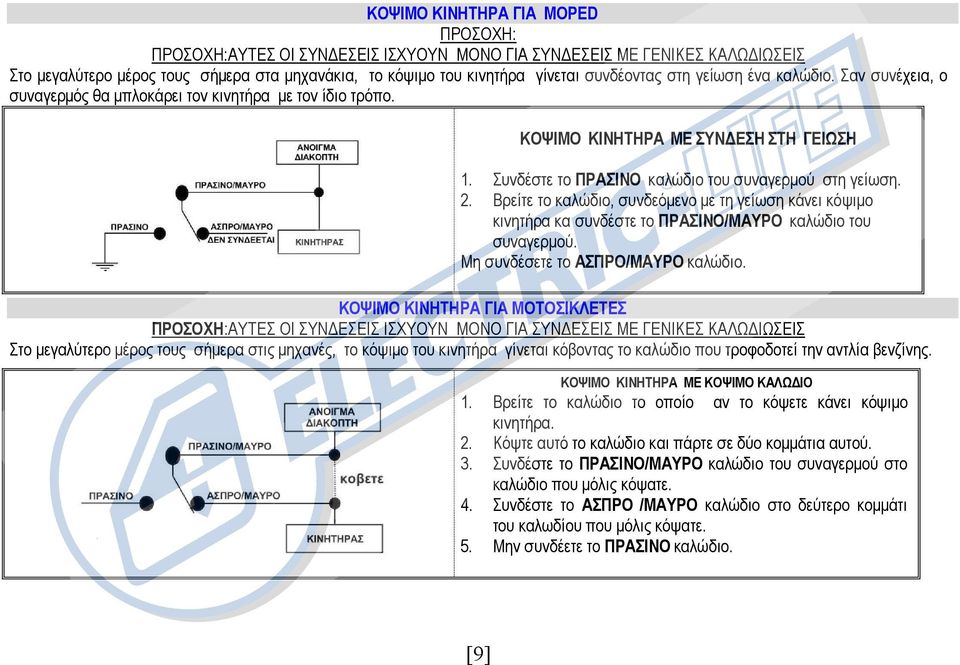

9 ΚΟΨΙΜΟ ΚΙΝΗΤΗΡΑ ΓΙΑ MOPED ΠΡΟΣΟΧΗ: ΠΡΟΣΟΧΗ:ΑΥΤΕΣ ΟΙ ΣΥΝ ΕΣΕΙΣ ΙΣΧΥΟΥΝ ΜΟΝΟ ΓΙΑ ΣΥΝ ΕΣΕΙΣ ΜΕ ΓΕΝΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ Στο µεγαλύτερο µέρος τους σήµερα στα µηχανάκια, το κόψιµο του κινητήρα γίνεται συνδέοντας στη γείωση ένα καλώδιο. Σαν συνέχεια, ο συναγερµός θα µπλοκάρει τον κινητήρα µε τον ίδιο τρόπο. ΚΟΨΙΜΟ ΚΙΝΗΤΗΡΑ ΜΕ ΣΥΝ ΕΣΗ ΣΤΗ ΓΕΙΩΣΗ 1. Συνδέστε το ΠΡΑΣΙΝΟ καλώδιο του συναγερµού στη γείωση. 2. Βρείτε το καλώδιο, συνδεόµενο µε τη γείωση κάνει κόψιµο κινητήρα κα συνδέστε το ΠΡΑΣΙΝΟ/ΜΑΥΡΟ καλώδιο του συναγερµού. Μη συνδέσετε το ΑΣΠΡΟ/ΜΑΥΡΟ καλώδιο. ΚΟΨΙΜΟ ΚΙΝΗΤΗΡΑ ΓΙΑ ΜΟΤΟΣΙΚΛΕΤΕΣ ΠΡΟΣΟΧΗ:ΑΥΤΕΣ ΟΙ ΣΥΝ ΕΣΕΙΣ ΙΣΧΥΟΥΝ ΜΟΝΟ ΓΙΑ ΣΥΝ ΕΣΕΙΣ ΜΕ ΓΕΝΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ Στο µεγαλύτερο µέρος τους σήµερα στις µηχανές, το κόψιµο του κινητήρα γίνεται κόβοντας το καλώδιο που τροφοδοτεί την αντλία βενζίνης. ΚΟΨΙΜΟ ΚΙΝΗΤΗΡΑ ΜΕ ΚΟΨΙΜΟ ΚΑΛΩ ΙΟ 1. Βρείτε το καλώδιο το οποίο αν το κόψετε κάνει κόψιµο κινητήρα. 2. Κόψτε αυτό το καλώδιο και πάρτε σε δύο κοµµάτια αυτού. 3. Συνδέστε το ΠΡΑΣΙΝΟ/ΜΑΥΡΟ καλώδιο του συναγερµού στο καλώδιο που µόλις κόψατε. 4. Συνδέστε το ΑΣΠΡΟ /ΜΑΥΡΟ καλώδιο στο δεύτερο κοµµάτι του καλωδίου που µόλις κόψατε. 5. Μην συνδέετε το ΠΡΑΣΙΝΟ καλώδιο. [9]

10 ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΜΕ ΕΙ ΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ ΠΡΟΣΟΧΗ : ΑΥΤΕΣ ΟΙ Ο ΗΓΙΕΣ ΑΦΟΡΟΥΝ ΣΥΝ ΕΣΜΟΛΟΓΙΑ ΜΟΝΟ ΜΕ ΕΙ ΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ Η εγκατάσταση µε ειδικές καλωδιώσεις διευκολύνει πολύ αυτόν που κάνει την εγκατάσταση. ΙΑ ΙΚΑΣΙΑΕΓΚΑΤΑΣΤΑΣΗΣ : 1. Τοποθετήστε τη µονάδα. 2. Αποσυνδέστε τη φίσα του ηλεκτρολογικού συστήµατος από το κλειδί. 3. Τοποθετείστε τις φίσες του συναγερµού ανάµεσα στο κλειδί και στο ηλεκτρικό σύστηµα της µηχανής. Οι φίσες δεν µπορούν connectors να µπουν ανάποδα και η τοποθέτηση είναι πολύ γρήγορη και εύκολη. 4. Συνδέστε τα καλώδια των φλας στα καλώδια του συναγερµού µε το ίδιο χρώµα ή ακολουθείστε της οδηγίες της συσκευασίας. 5. Συνδέστε πριν τη άσπρη φίσα & µετά την µαύρη φίσα του συναγερµού.. Π Ρ Ο Σ Ο Χ Η : Αν στην ειδική καλωδίωση του συναγερµού στην άκρη του καλωδίου της γείωσης υπάρχει ένα καπάκι,σηµαίνει ότι αυτό το καλώδιο δεν είναι απαραίτητο να συνδεθεί να συνδεθεί µε το σασί της µηχανής. Για να συνδέσετε το αρνητικό χρησιµοποιείστε ένα καλώδιο γείωσης από τα φλας αφαιρώντας το ή από τον αρνητικό πόλο της µπαταρίας. ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΘΕΣΗΜΟΝΑ ΑΣ: Βρείτε στην µοτοσυκλέτα µία καλή θέση για να τοποθετήσετε τη µονάδα του συναγερµού. Αυτή η θέση πρέπει να µην εκθέτει το συναγερµό σε νερά, σε υψηλές θερµοκρασίες και να αφήνει τη σειρήνα να ακούγεται καλά. Όταν ολοκληρώσετε την εγκατάσταση κουµπώστε καλά τη φίσα του συναγερµού και προσέξτε ότι το λάστιχο του πλαστικού της καλωδίωσης είναι τοποθετηµένο σωστά. ΗΛΕΚΤΡΙΚΕΣΣΥΝ ΕΣΕΙΣ: Πρέπει να γίνονται ΑΥΣΤΗΡΩΣ σύµφωνα µε τις οδηγίες µας, για να µην δηµιουργηθούν αργότερα προβλήµατα µε τη µηχανή ή και το ίδιο το συναγερµό. SERVICE / ΣΥΝΤΗΡΗΣΗ: Ολα τα πιθανά service του συναγερµού πρέπει να γίνονται αποκλειστικά από το τεχνικό τµήµα της αντιπροσωπείας των συστηµάτων ασφαλείας PATROLLINE. Η επέµβαση άλλου ατόµου µη εξουσιοδοτηµένου µπορεί να προκαλέσει ανεπανόρθωτες βλάβες, αντί επισκευές και σε κάθε περίπτωση θέτει το σύστηµα εκτός εγγύησης. ΘΕΣΗ ΚΑΛΩ ΙΩΣΗΣ : Για να αποφύγετε την εισχώρηση υγρασίας που θα λιµνάσει, σκόνες κλπ, προσπαθήστε να τοποθετήσετε το σώµα του συναγερµού µα τη φίσα προς τα κάτω (όπως φαίνετε και στην φωτογραφία των οδηγιών, παραπάνω.. ΣΩΣΤΗ ΧΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ : [10]

11 Ο εγκαταστάτης πρέπει να ενηµερώσει τον χρήστη του συναγερµού ότι αν επιθυµεί πλύνει τη µηχανή ή το scooter του µε µηχάνηµα εκτόξευσης νερού µε υψηλή πίεση, είναι απαραίτητο να προστατεύσει/ σκεπάσει πολύ καλά το συναγερµό, πριν αρχίσει το πλύσιµο. Είναι απαραίτητη µία τέτοια ενέργεια γιατί η υγρασία προκαλεί σοβαρές βλάβες στην πλακέτα του συναγερµού και τον θέτει εκτός εγγύησης. Συµβουλεύστε επίσης, το κάτοχο ότι, αν ο τηλεχειριστήριο αρχίσει να µην «πιάνε» από την κανονική απόσταση αυτό είναι ένδειξη ότι έχει αρχίσει να µειώνεται η ζωή της µπαταρίας και θα πρέπει να αντικαταστήσει άµεσα τις µπαταρίες.. ΕΠΙΠΛΕΟΝ ΠΛΑΚΕΤΕΣ ΠΛΑΚΕΤΑ ΓΚΑΡΑΖΟΠΟΡΤΑΣ (HPS 940): είναι ένας µαγνητικός περιµετρικός αισθητήρας που εκπέµπει το σήµα ανοίγµατος της γκαραζόπορτας µέσω ράδιοσυχνοτητας.στην πλακέτα αυτή µπορείτε να την συνδέσετε και µε κάποιο π.χ. αυτοκίνητο που είναι παρκαρισµένο δίπλα. ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ V ΚΑΤΑΝΑΛΩΣΗ ΟΠΛΙΣΜΕΝΟΥ ΣΥΝΑΓΕΡΜΟΥ. 1,5 ma MAXIMUM ΡΕΥΜΑ ΡΕΛΕ ΦΛΑΣ... 8 A + 8 A MAXIMUM ΡΕΥΜΑ ΡΕΛΕ ΚΟΨΙΜΑΤΟΣ ΚΙΝΗΤΗΡΑ.. 5 A «ΝΕΚΡΟΣ» ΧΡΟΝΟΣ. > 5 sec. ΧΡΟΝΟΣ ΣΥΝΑΓΕΡΜΟΥ sec. ΥΝΑΜΗ ΗΧΟΥ ΣΕΙΡΗΝΑΣ. 113 dba ΕΚΠΟΜΠΗ 5 meters ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ... ΣΥΧΝΟΤΗΤΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ MHz ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ C / +85 C IMPERMEABILITY IP 54 ΤΥΠΟΣ ΕΣΩΤΕΡΙΚΗΣ ΜΠΑΤΑΡΙΑΣ NI-MH ΙΑΣΤΑΣΕΙΣ. 116 x 59 x 33 mm ΒΑΡΟΣ. 143 g [11]

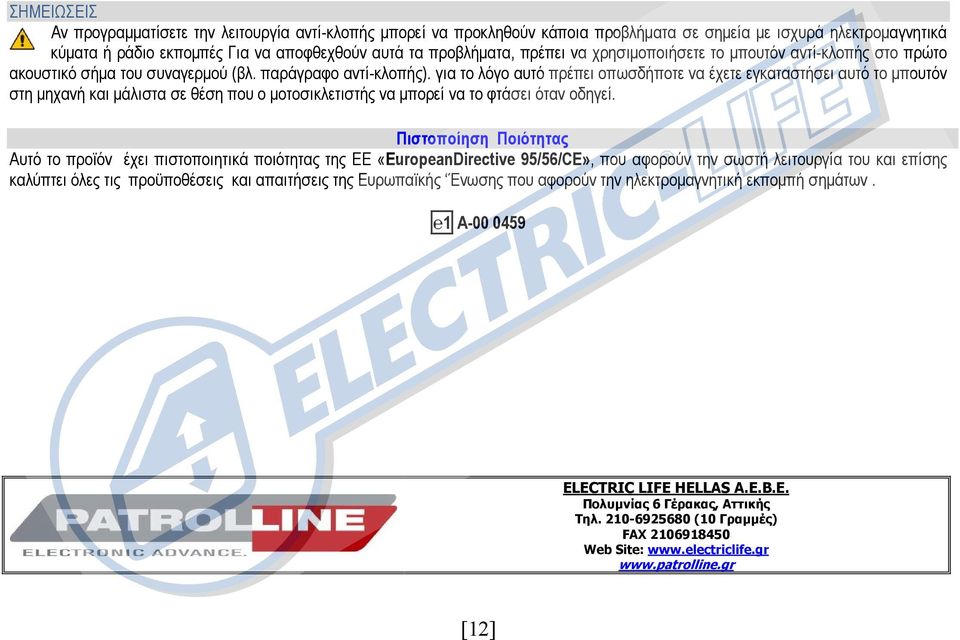

12 ΣΗΜΕΙΩΣΕΙΣ Aν προγραµµατίσετε την λειτουργία αντί-κλοπής µπορεί να προκληθούν κάποια προβλήµατα σε σηµεία µε ισχυρά ηλεκτροµαγνητικά κύµατα ή ράδιο εκποµπές Για να αποφθεχθούν αυτά τα προβλήµατα, πρέπει να χρησιµοποιήσετε το µπουτόν αντί-κλοπής στο πρώτο ακουστικό σήµα του συναγερµού (βλ. παράγραφο αντί-κλοπής). για το λόγο αυτό πρέπει οπωσδήποτε να έχετε εγκαταστήσει αυτό το µπουτόν στη µηχανή και µάλιστα σε θέση που ο µοτοσικλετιστής να µπορεί να το φτάσει όταν οδηγεί. Πιστοποίηση Ποιότητας Αυτό το προϊόν έχει πιστοποιητικά ποιότητας της ΕΕ «EuropeanDirective 95/56/CE», που αφορούν την σωστή λειτουργία του και επίσης καλύπτει όλες τις προϋποθέσεις και απαιτήσεις της Ευρωπαϊκής Ένωσης που αφορούν την ηλεκτροµαγνητική εκποµπή σηµάτων. 1 A ELECTRIC LIFE HELLAS Α.Ε.Β.Ε. Πολυµνίας 6 Γέρακας, Αττικής Τηλ (10 Γραµµές) FAX Web Site: [12]
