1 Αναερόβιες Μονάδες για την παραγωγή βιο-αερίου από βιοµάζα

2 Βιο-αέριο? Το αέριο που παράγεται από την ζύµωση των οργανικών, ζωικών και φυτικών υπολειµµάτων και το οποίο µπορεί να χρησιµοποιηθεί για την παραγωγή ηλεκτρικής ή θερµικής είτε συνδυασµός των δύο µέσω µονάδων συµπαραγωγής. Γιατί να επιλέξω βιο-αέριο? Μπορεί να παράγει ηλεκτρική και θερµική ενέργεια προσφέροντας οικονοµικά οφέλη: αυτάρκεια και πώληση ενέργειας σε τρίτους. Περιορίζει το όγκο παραπροϊόντων και το αντίστοιχο κόστος διάθεσης ενώ παράλληλα µειώνει τις οσµές και εκποµπές ρύπανσης ίνει την δυνατότητα µείωσης της λάσπης Προσφέρει τι πλεονέκτηµα τα χωνευµένα υλικά να χρησιµοποιηθούν ως λίπασµα Μειώνει το COD µε την ελάχιστη κατανάλωση ενέργειας Σε εναρµόνιση µε τις περιβαλλοντικούς κανονισµούς (Πρωτόκολλο Κιότο) Η διεργασία... Υδρόλυση... και οι φάσεις

µονάδων συµπαραγωγής. Γιατί να επιλέξω βιο-αέριο? Μπορεί να παράγει ηλεκτρική και θερµική ενέργεια προσφέροντας οικονοµικά οφέλη: αυτάρκεια και πώληση ενέργειας σε τρίτους.

3 Από την βιοµάζα... ΦΟΡΤΙΣΗ ΚΑΙ ΠΡΟ-ΕΠΕΞΕΡΓΑΣΙΑ Η φάση φόρτισης και προ-επεξεργασίας επιτρέπει την διαχείριση διαφορετικών ειδών βιοµάζας, για φτυάρισµα και άντληση ταυτόχρονα, µε µεγάλη ευελιξία. ιευκολύνει επίσης την αραίωση µε υγρά της ζύµωσης ή άλλα υγρά εάν απαιτείται. Υ ΡΟΛΥΣΗ Η προ-αναµεµιγµένη Βιοµάζα οδηγείται στον κυλινδρικό αντιδραστήρα υδρόλυσης που λειτουργεί υπό συνθήκες θερµοφιλίας και συνήθως είναι από χάλυβα µε εξωτερική µόνωση ή µε κυκλικό τοιχίο τσιµέντου και ερµητικό µεταλλικό κάλυµµα. Η θερµοκρασία στο εσωτερικό του αντιδραστήρα διατηρείται σταθερή χάρη σε εναλλάκτη κελύφους / αυλών που εκµεταλλεύεται το ζεστό νερό που παράγεται από το δίκτυο ψύξης του κινητήρα της µονάδας συµπαραγωγής. Αυτή η φάση οδηγεί στην υδρολυτική αποδόµηση των πρωτεϊνών, υδρογονανθράκων και λιπιδίων για την τελική παραγωγή σακχάρων, αµινοξέων και µικρού µοριακού βάρους πτητικά οξέα τα οποία δηµιουργούν ένα βιώσιµο υπόστρωµα (COD) για τα βακτήρια υδρόλυσης. Η χωρητικότητα του αντιδραστήρα εξασφαλίζει µικρούς χρόνους φόρτισης του ηµερήσιου λόγου βιοµάζας χωρίς να η ποιότητα του µίγµατος και επιτρέπει την τροφοδοσία του χωνευτήρα µε σταθερό ρυθµό παροχής ενός οµογενοποιηµένου προϊόντος όλο το 24ωρο, αποτρέποντας µεταβολές στο ισοζύγιο φόρτισης και του ph που είναι εξαιρετικά σηµαντικό στην διατήρηση ενεργού του ευαίσθητου µεταβολισµού των βακτηρίων υδρόλυσης. ΑΝΑΕΡΟΒΙΑ ΧΩΝΕΥΣΗ Η φάση της αναερόβιας χώνευσης λαµβάνει χώρα σε αντιδραστήρα που τροφοδοτείται από τα υλικά που προέρχονται από τον αντιδραστήρα υδρόλυσης. Η διάµετρος κα το ύψος του κυλινδρικού αντιδραστήρα είναι ειδικά υπολογισµένα ώστε να εξασφαλίζεται καλή µίξη του περιεχοµένου και ολόκληρη η κατασκευή είναι από χάλυβα και εξωτερική µόνωση ή εναλλακτικά µε κυκλικό τοιχίο από µπετό και ερµητικό µεταλλικό κάλυµµα. Το οµοιογενές υλικό διατηρείται στη σωστή θερµοκρασία χάρη στη µόνωση και στην θερµότητα που δίνεται από εξωτερικό εναλλάκτη θερµότητας, διατηρώντας την εντός του αντιδραστήρα για µέρες επιτρέποντας την αναερόβια ζύµωση και την µεθανογένεση της βιοµάζας. Το παραγόµενο αέριο απορρίπτεται από την κορυφή του χωνευτήρα και προωθείται στο αεροφυλάκιο. Η βιοµάζα που αποµακρύνεται από τον αντιδραστήρα στέλνεται αρχικά σε σύστηµα διαχωρισµού στερεών-υγρών και στην συνέχεια για διάθεση ή για περαιτέρω επεξεργασία.

Υ ΡΟΛΥΣΗ Η προ-αναµεµιγµένη Βιοµάζα οδηγείται στον κυλινδρικό αντιδραστήρα υδρόλυσης που λειτουργεί υπό συνθήκες θερµοφιλίας και συνήθως είναι από χάλυβα µε εξωτερική µόνωση ή µε κυκλικό τοιχίο

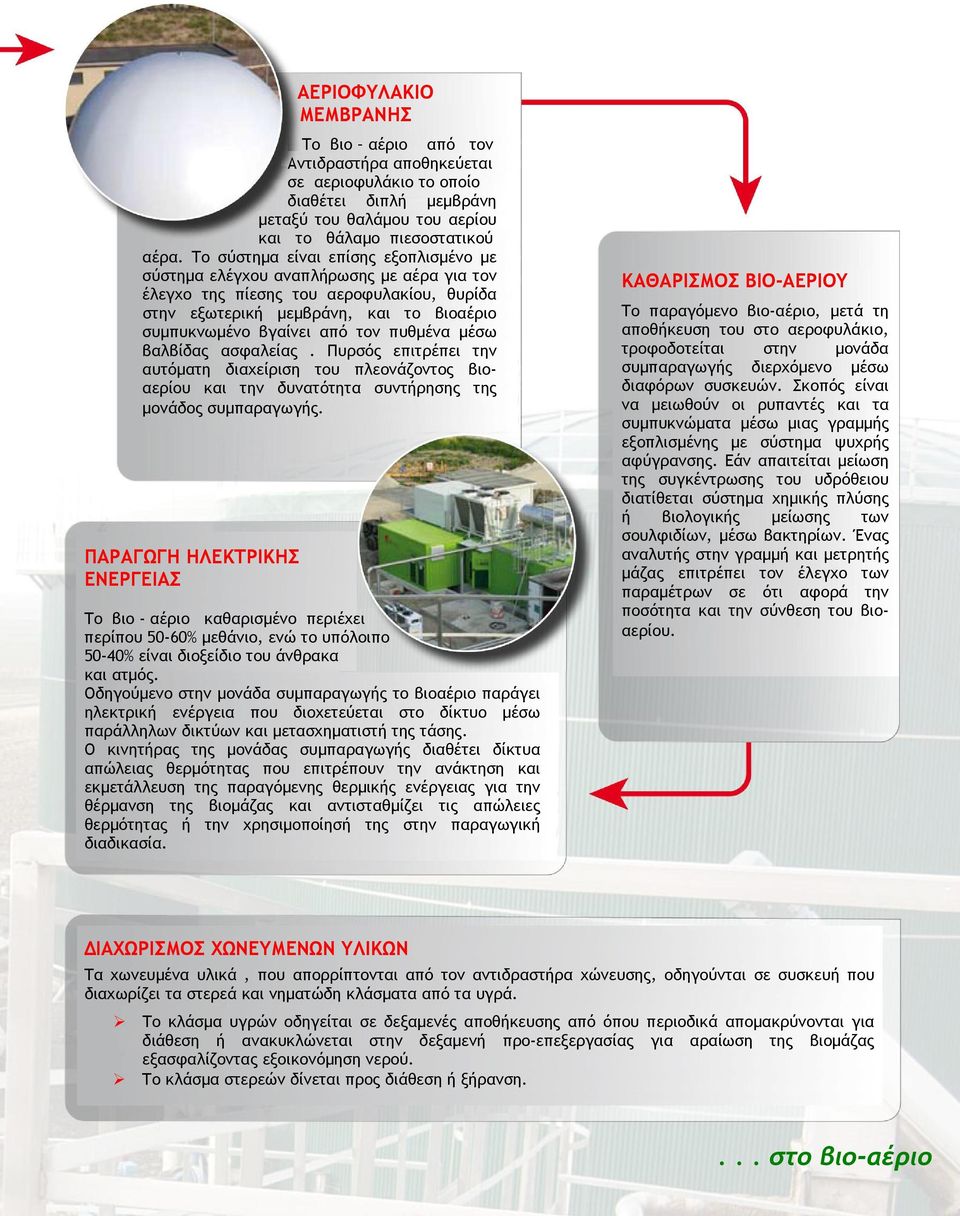

4 ΑΕΡΙΟΦΥΛΑΚΙΟ ΜΕΜΒΡΑΝΗΣ Το βιο αέριο από τον Αντιδραστήρα αποθηκεύεται σε αεριοφυλάκιο το οποίο διαθέτει διπλή µεµβράνη µεταξύ του θαλάµου του αερίου και το θάλαµο πιεσοστατικού αέρα. Το σύστηµα είναι επίσης εξοπλισµένο µε σύστηµα ελέγχου αναπλήρωσης µε αέρα για τον έλεγχο της πίεσης του αεροφυλακίου, θυρίδα στην εξωτερική µεµβράνη, και το βιοαέριο συµπυκνωµένο βγαίνει από τον πυθµένα µέσω βαλβίδας ασφαλείας. Πυρσός επιτρέπει την αυτόµατη διαχείριση του πλεονάζοντος βιοαερίου και την δυνατότητα συντήρησης της µονάδος συµπαραγωγής. ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Το βιο - αέριο καθαρισµένο περιέχει περίπου 50-60% µεθάνιο, ενώ το υπόλοιπο 50-40% είναι διοξείδιο του άνθρακα και ατµός. Οδηγούµενο στην µονάδα συµπαραγωγής το βιοαέριο παράγει ηλεκτρική ενέργεια που διοχετεύεται στο δίκτυο µέσω παράλληλων δικτύων και µετασχηµατιστή της τάσης. Ο κινητήρας της µονάδας συµπαραγωγής διαθέτει δίκτυα απώλειας θερµότητας που επιτρέπουν την ανάκτηση και εκµετάλλευση της παραγόµενης θερµικής ενέργειας για την θέρµανση της βιοµάζας και αντισταθµίζει τις απώλειες θερµότητας ή την χρησιµοποίησή της στην παραγωγική διαδικασία. ΚΑΘΑΡΙΣΜΟΣ ΒΙΟ-ΑΕΡΙΟΥ Το παραγόµενο βιο-αέριο, µετά τη αποθήκευση του στο αεροφυλάκιο, τροφοδοτείται στην µονάδα συµπαραγωγής διερχόµενο µέσω διαφόρων συσκευών. Σκοπός είναι να µειωθούν οι ρυπαντές και τα συµπυκνώµατα µέσω µιας γραµµής εξοπλισµένης µε σύστηµα ψυχρής αφύγρανσης. Εάν απαιτείται µείωση της συγκέντρωσης του υδρόθειου διατίθεται σύστηµα χηµικής πλύσης ή βιολογικής µείωσης των σουλφιδίων, µέσω βακτηρίων. Ένας αναλυτής στην γραµµή και µετρητής µάζας επιτρέπει τον έλεγχο των παραµέτρων σε ότι αφορά την ποσότητα και την σύνθεση του βιοαερίου. ΙΑΧΩΡΙΣΜΟΣ ΧΩΝΕΥΜΕΝΩΝ ΥΛΙΚΩΝ Τα χωνευµένα υλικά, που απορρίπτονται από τον αντιδραστήρα χώνευσης, οδηγούνται σε συσκευή που διαχωρίζει τα στερεά και νηµατώδη κλάσµατα από τα υγρά. Το κλάσµα υγρών οδηγείται σε δεξαµενές αποθήκευσης από όπου περιοδικά αποµακρύνονται για διάθεση ή ανακυκλώνεται στην δεξαµενή προ-επεξεργασίας για αραίωση της βιοµάζας εξασφαλίζοντας εξοικονόµηση νερού. Το κλάσµα στερεών δίνεται προς διάθεση ή ξήρανση.... στο βιο-αέριο

πυθµένα µέσω βαλβίδας ασφαλείας. Πυρσός επιτρέπει την αυτόµατη διαχείριση του πλεονάζοντος βιοαερίου και την δυνατότητα συντήρησης της µονάδος συµπαραγωγής.

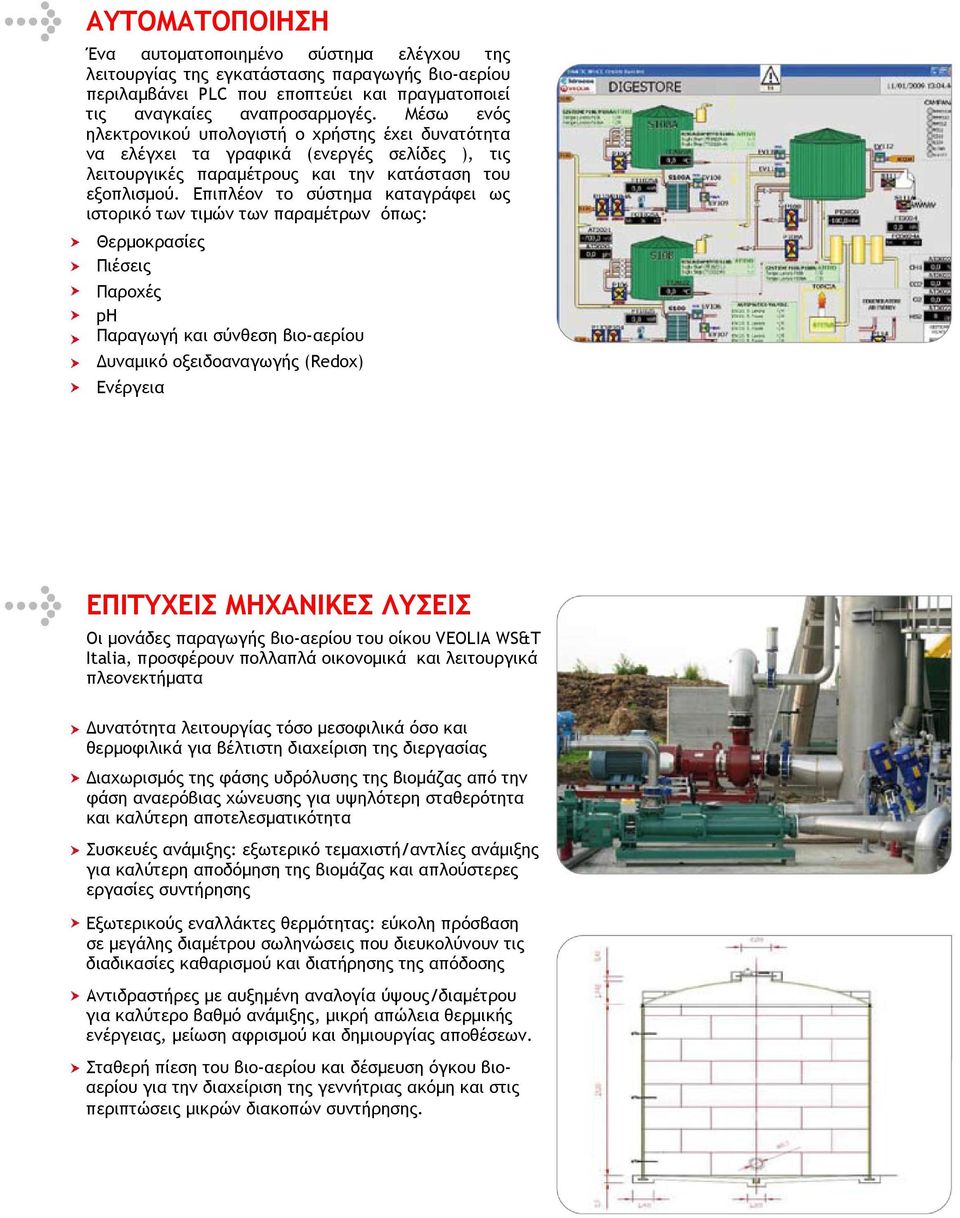

5 ΑΥΤΟΜΑΤΟΠΟΙΗΣΗ Ένα αυτοµατοποιηµένο σύστηµα ελέγχου της λειτουργίας της εγκατάστασης παραγωγής βιο-αερίου περιλαµβάνει PLC που εποπτεύει και πραγµατοποιεί τις αναγκαίες αναπροσαρµογές. Μέσω ενός ηλεκτρονικού υπολογιστή ο χρήστης έχει δυνατότητα να ελέγχει τα γραφικά (ενεργές σελίδες ), τις λειτουργικές παραµέτρους και την κατάσταση του εξοπλισµού. Επιπλέον το σύστηµα καταγράφει ως ιστορικό των τιµών των παραµέτρων όπως: Θερµοκρασίες Πιέσεις Παροχές ph Παραγωγή και σύνθεση βιο-αερίου υναµικό οξειδοαναγωγής (Redox) Ενέργεια ΕΠΙΤΥΧΕΙΣ ΜΗΧΑΝΙΚΕΣ ΛΥΣΕΙΣ Οι µονάδες παραγωγής βιο-αερίου του οίκου VEOLIA WS&T Italia, προσφέρουν πολλαπλά οικονοµικά και λειτουργικά πλεονεκτήµατα υνατότητα λειτουργίας τόσο µεσοφιλικά όσο και θερµοφιλικά για βέλτιστη διαχείριση της διεργασίας ιαχωρισµός της φάσης υδρόλυσης της βιοµάζας από την φάση αναερόβιας χώνευσης για υψηλότερη σταθερότητα και καλύτερη αποτελεσµατικότητα Συσκευές ανάµιξης: εξωτερικό τεµαχιστή/αντλίες ανάµιξης για καλύτερη αποδόµηση της βιοµάζας και απλούστερες εργασίες συντήρησης Εξωτερικούς εναλλάκτες θερµότητας: εύκολη πρόσβαση σε µεγάλης διαµέτρου σωληνώσεις που διευκολύνουν τις διαδικασίες καθαρισµού και διατήρησης της απόδοσης Αντιδραστήρες µε αυξηµένη αναλογία ύψους/διαµέτρου για καλύτερο βαθµό ανάµιξης, µικρή απώλεια θερµικής ενέργειας, µείωση αφρισµού και δηµιουργίας αποθέσεων. Σταθερή πίεση του βιο-αερίου και δέσµευση όγκου βιοαερίου για την διαχείριση της γεννήτριας ακόµη και στις περιπτώσεις µικρών διακοπών συντήρησης.

Επιπλέον το σύστηµα καταγράφει ως ιστορικό των τιµών των παραµέτρων όπως: Θερµοκρασίες Πιέσεις Παροχές ph Παραγωγή και σύνθεση βιο-αερίου υναµικό οξειδοαναγωγής (Redox) Ενέργεια ΕΠΙΤΥΧΕΙΣ ΜΗΧΑΝΙΚΕΣ

6 ΟΙ ΠΕΛΑΤΕΣ ΜΑΣ Βιοµηχανίες αγροτικών προϊόντων Μονάδες εκτροφής ζώων Χοιροστάσια Βιοµηχανίες επεξεργασίας αποβλήτων 28 ης Οκτωβρίου 32 Α, ΤΚ Πεύκη ΑΘΗΝΑ Τηλ Fax

28 ης Οκτωβρίου 32 Α, ΤΚ 15121 Πεύκη ΑΘΗΝΑ Τηλ 210 6122 264
