Χαρακτηρισμός υλικών με ιόντα
|
|
- Αοιδή Καλύβας
- 8 χρόνια πριν
- Προβολές:
Transcript

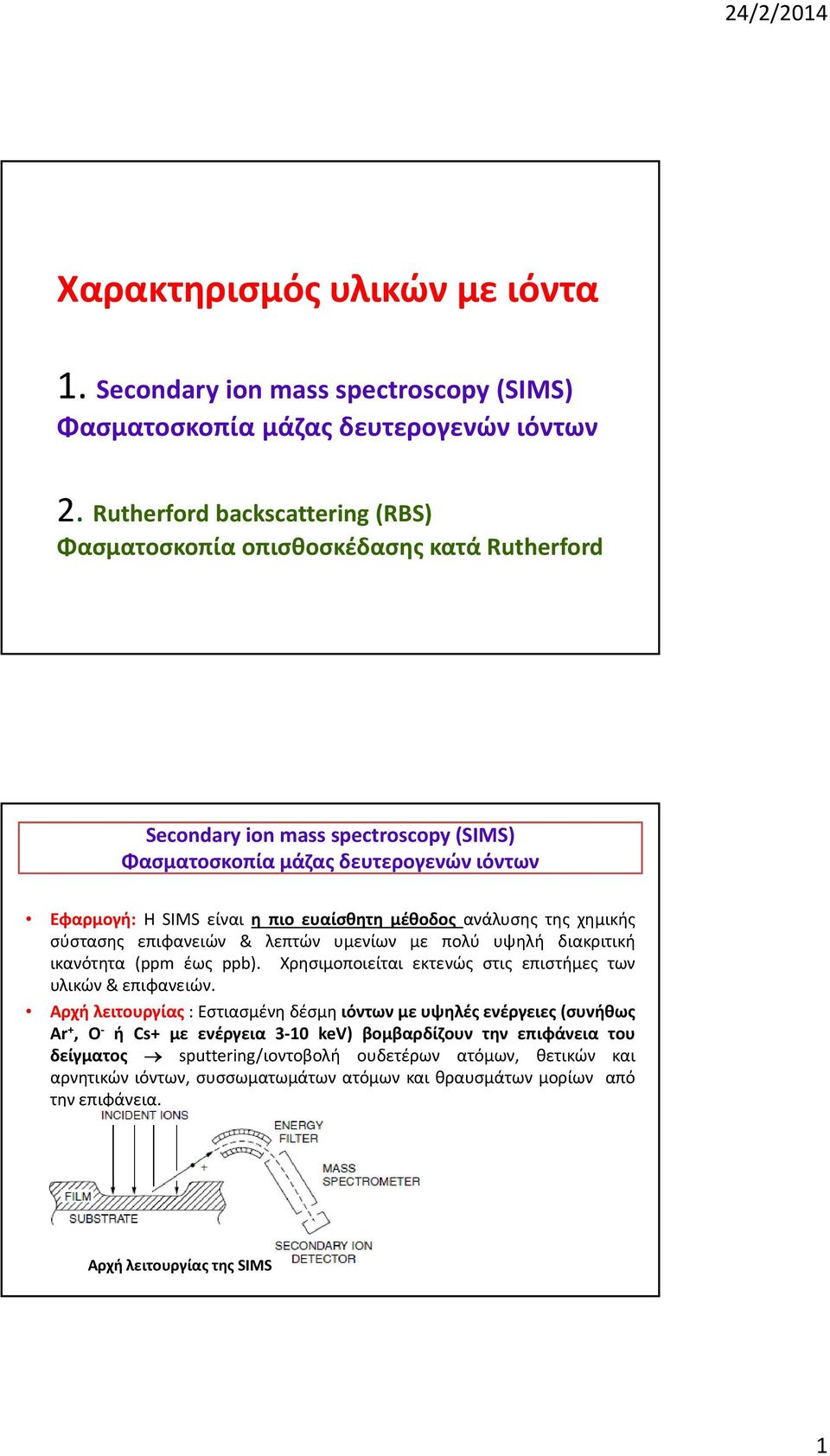

1 Χαρακτηρισμός υλικών με ιόντα 1. Secondary ion mass spectroscopy (SIMS) Φασματοσκοπία μάζας δευτερογενών ιόντων. Rutherford backscattering (RBS) Φασματοσκοπία οπισθοσκέδασης κατά Rutherford Secondary ion mass spectroscopy (SIMS) Φασματοσκοπία μάζας δευτερογενών ιόντων Εφαρμογή: Η SIMS είναι η πιο ευαίσθητη μέθοδος ανάλυσης της χημικής σύστασης επιφανειών & λεπτών υμενίων με πολύ υψηλή διακριτική ικανότητα (ppm έως ppb). Χρησιμοποιείται εκτενώς στις επιστήμες των υλικών & επιφανειών. Αρχή λειτουργίας : Εστιασμένη δέσμη ιόντων με υψηλές ενέργειες (συνήθως Ar +, O ή Cs+ με ενέργεια 3 10 kev) βομβαρδίζουν την επιφάνεια του δείγματος sputtering/ιοντοβολή ουδετέρων ατόμων, θετικών και αρνητικών ιόντων, συσσωματωμάτων ατόμων και θραυσμάτων μορίων από την επιφάνεια. Αρχή λειτουργίας της SIMS 1

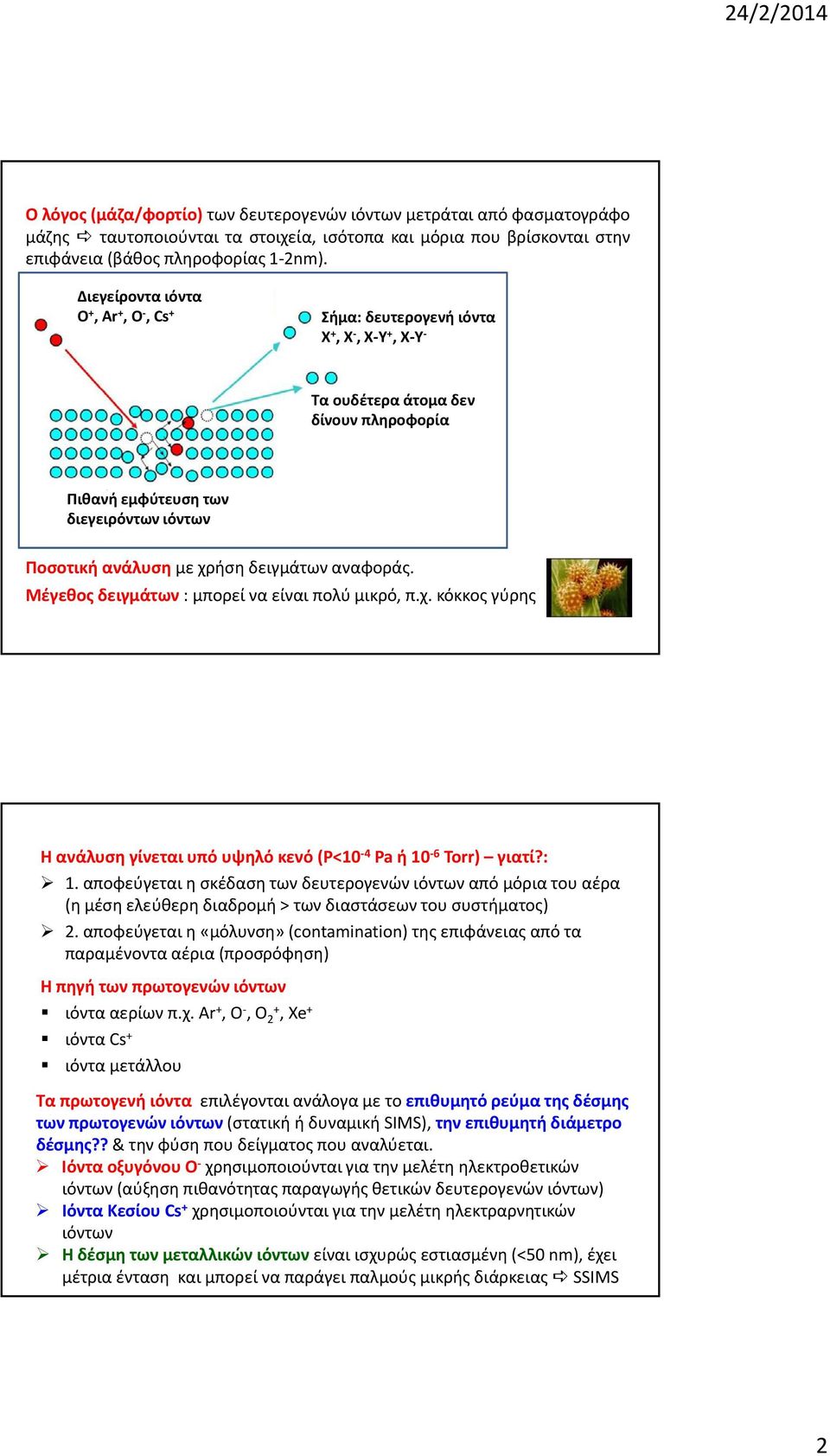

2 Ο λόγος (μάζα/φορτίο) των δευτερογενών ιόντων μετράται από φασματογράφο μάζης ταυτοποιούνται τα στοιχεία, ισότοπα και μόρια που βρίσκονται στην επιφάνεια (βάθος πληροφορίας 1 nm). Διεγείροντα ιόντα O +, Ar +, O, Cs + Σήμα: δευτερογενή ιόντα Χ +, Χ, Χ Υ +, Χ Υ Τα ουδέτερα άτομα δεν δίνουν πληροφορία Πιθανή εμφύτευση των διεγειρόντων ιόντων Ποσοτική ανάλυση με χρήση δειγμάτων αναφοράς. Μέγεθος δειγμάτων : μπορεί να είναι πολύ μικρό, π.χ. κόκκος γύρης Η ανάλυση γίνεται υπό υψηλό κενό (P<10 4 Pa ή 10 6 Torr) γιατί?: 1. αποφεύγεται η σκέδαση των δευτερογενών ιόντων από μόρια του αέρα (η μέση ελεύθερη διαδρομή > των διαστάσεων του συστήματος). αποφεύγεται η «μόλυνση» (contamination) της επιφάνειας από τα παραμένοντα αέρια (προσρόφηση) Η πηγή των πρωτογενών ιόντων ιόντα αερίων π.χ. Αr +, Ο, Ο +, Xe + ιόντα Cs + ιόντα μετάλλου Τα πρωτογενή ιόντα επιλέγονται ανάλογα με το επιθυμητό ρεύμα της δέσμης των πρωτογενών ιόντων (στατική ή δυναμική SIMS), την επιθυμητή διάμετρο δέσμης?? & την φύση που δείγματος που αναλύεται. Ιόντα οξυγόνου Ο χρησιμοποιούνται για την μελέτη ηλεκτροθετικών ιόντων (αύξηση πιθανότητας παραγωγής θετικών δευτερογενών ιόντων) Ιόντα Κεσίου Cs + χρησιμοποιούνται για την μελέτη ηλεκτραρνητικών ιόντων Η δέσμη των μεταλλικών ιόντων είναι ισχυρώς εστιασμένη (<50 nm), έχει μέτρια ένταση και μπορεί να παράγει παλμούς μικρής διάρκειας SSIMS

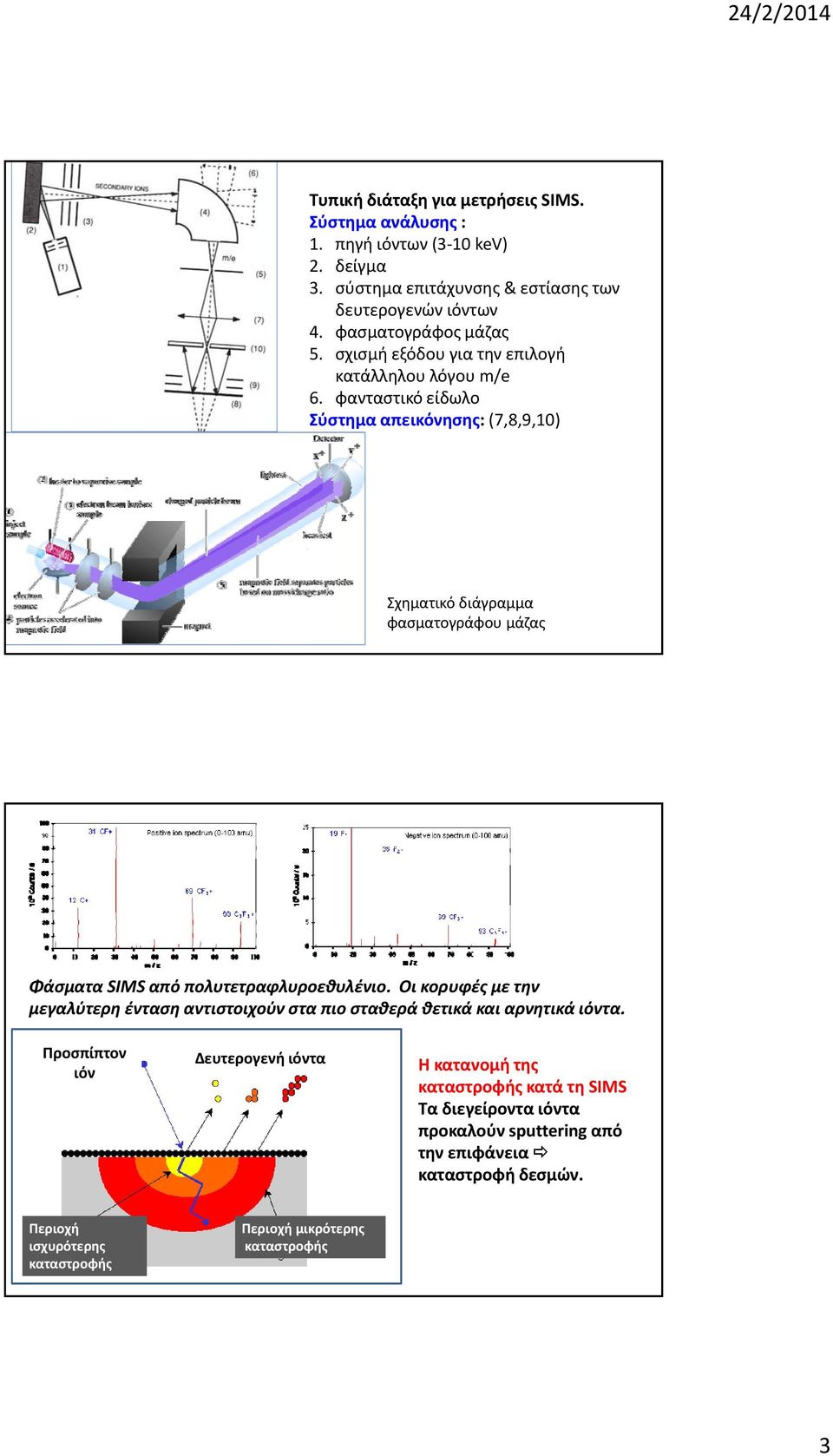

3 Τυπική διάταξη για μετρήσεις SIMS. Σύστημα ανάλυσης : 1. πηγή ιόντων (3 10 kev). δείγμα 3. σύστημα επιτάχυνσης & εστίασης των δευτερογενών ιόντων 4. φασματογράφος μάζας 5. σχισμή εξόδου για την επιλογή κατάλληλου λόγου m/e 6. φανταστικό είδωλο Σύστημα απεικόνησης: (7,8,9,10) Σχηματικό διάγραμμα φασματογράφου μάζας Φάσματα SIMS από πολυτετραφλυροεθυλένιο. Οι κορυφές με την μεγαλύτερη ένταση αντιστοιχούν στα πιο σταθερά θετικά και αρνητικά ιόντα. Προσπίπτον ιόν Δευτερογενή ιόντα Η κατανομή της καταστροφής κατά τη SIMS Τα διεγείροντα ιόντα προκαλούν sputtering από την επιφάνεια καταστροφή δεσμών. Περιοχή ισχυρότερης καταστροφής Περιοχή μικρότερης καταστροφής 3
4 Στατική & δυναμική SIMS Υπάρχουν οι εξής 3 διαφορετικοί τρόποι λειτουργίας της SIMS: Στατική SIMS (SSIMS) : Μικρή δόση της προσπίπτουσας δέσμης ιόντων <1x10 1 ιόντα/cm ήπιο sputtering στοιχειακή ανάλυση της επιφάνειας με βάθος πληροφορίας της τάξης του ενός ατομικού επιπέδου. Σάρωση της δέσμης επιτρέπει τον χαρακτηρισμό επιφάνειας διαμέτρου 0,5 1μm. Δυναμική SIMS (DSIMS): Χρησιμοποιούνται δέσμες ιόντων με πυκνότητα ρεύματος μεγαλύτερη από ότι χρησιμοποιείται στην SSIMS Προκαλείται sputtering από την επιφάνεια depth profiling της χημικής σύστασης του δείγματος. Χρησιμοποιούνται πηγές ιόντων Ο + και κεσίου (Cs) αύξηση της απόδοσης του sputtering των δευτερογενών θετικών και αρνητικών ιόντων κατά 3 τάξεις μεγέθους. Απεικόνιση SIMS: χαρτογράφηση με υψηλή χωρική διακριτική ικανότητα. Al Παραδείγματα χαρτογραφήσεων SIMS Ανίχνευση micro φάσεων σε κεραμικά υλικά. Πολλά κεραμικά αποτελούνται από διαφορετικές φάσεις. Το μέγεθος και η σύσταση αυτών των φάσεων έχει σημαντική επίδραση στις φυσικές ιδιότητες το κεραμικού. Στο σχήμα απεικονίζεται η κατανομή των Al rich και Zr rich φάσεων σε μήτρα SiO. Χ ά SIMS άλ ύ Τ Χαρτογράφηση SIMS εγκεφάλου ποντικού. Τα διαφορετικά χρώματα αντιστοιχουν σε διαφορετικές τιμές του λόγου (m/z) : (m/z)=55, (m/z)=89, (m/z)=771 4

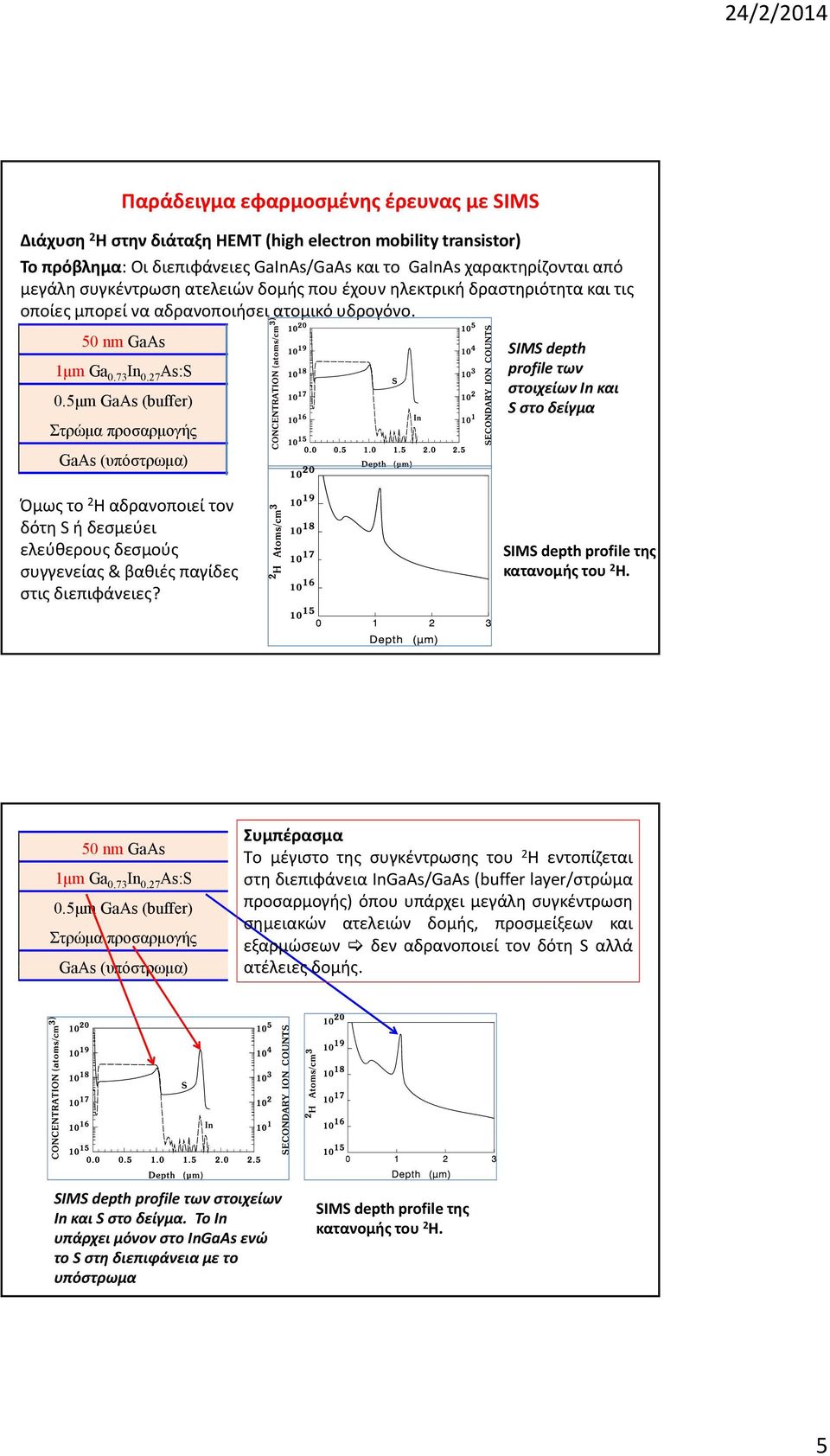

5 Παράδειγμα εφαρμοσμένης έρευνας με SIMS Διάχυση Η στην διάταξη HEMT (high electron mobility transistor) Το πρόβλημα: Οι διεπιφάνειες GaInAs/GaAs και το GaInAs χαρακτηρίζονται από μεγάλη συγκέντρωση ατελειών δομής που έχουν ηλεκτρική δραστηριότητα και τις οποίες μπορεί να αδρανοποιήσει ατομικό υδρογόνο. 50 nm GaAs 1μm Ga 0.73 In 0.7 As:S 0.5μm GaAs (buffer) Στρώμα προσαρμογής GaAs (υπόστρωμα) SIMS depth profile των στοιχείων In και S στο δείγμα Όμως το Η αδρανοποιεί τον δότη S ή δεσμεύει ελεύθερους δεσμούς συγγενείας & βαθιές παγίδες στις διεπιφάνειες? SIMS depth profile της κατανομής του H. 50 nm GaAs 1μm Ga 0.73 In 0.7 As:S 0.5μm GaAs (buffer) Στρώμα προσαρμογής GaAs (υπόστρωμα) Συμπέρασμα Tο μέγιστο της συγκέντρωσης του Η εντοπίζεται στη διεπιφάνεια InGaAs/GaAs (buffer layer/στρώμα προσαρμογής) όπου υπάρχει μεγάλη συγκέντρωση σημειακών ατελειών δομής, προσμείξεων και εξαρμώσεων δεν αδρανοποιεί τον δότη S αλλά ατέλειες δομής. SIMS depth profile των στοιχείων In και S στο δείγμα. Το In υπάρχει μόνον στο InGaAs ενώ το S στη διεπιφάνεια με το υπόστρωμα SIMS depth profile της κατανομής του H. 5

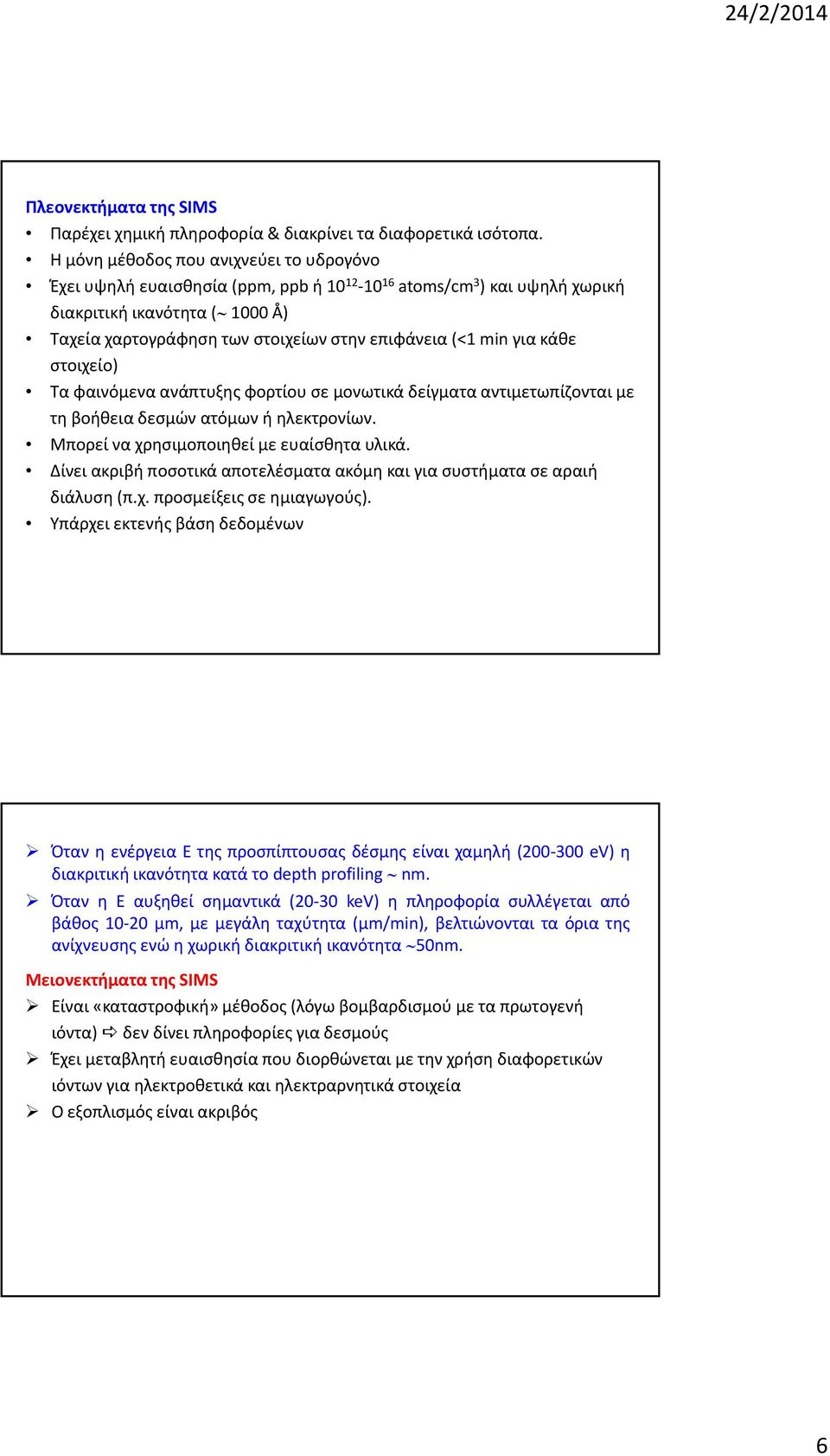

6 Πλεονεκτήματα της SIMS Παρέχει χημική πληροφορία & διακρίνει τα διαφορετικά ισότοπα. Η μόνη μέθοδος που ανιχνεύει το υδρογόνο Έχει υψηλή ευαισθησία (ppm, ppb ή atoms/cm 3 ) και υψηλή χωρική διακριτική ικανότητα ( 1000 Å) Ταχεία χαρτογράφηση των στοιχείων στην επιφάνεια (<1 min για κάθε στοιχείο) Τα φαινόμενα ανάπτυξης φορτίου σε μονωτικά δείγματα αντιμετωπίζονται με τη βοήθεια δεσμών ατόμων ή ηλεκτρονίων. Μπορεί να χρησιμοποιηθεί με ευαίσθητα υλικά. Δίνει ακριβή ποσοτικά αποτελέσματα ακόμη και για συστήματα σε αραιή διάλυση (π.χ. προσμείξεις σε ημιαγωγούς). Υπάρχει εκτενής βάση δεδομένων Όταν η ενέργεια Ε της προσπίπτουσας δέσμης είναι χαμηλή ( ev) η διακριτική ικανότητα κατά το depth profiling nm. Όταν η Ε αυξηθεί σημαντικά (0 30 kev) η πληροφορία συλλέγεται από βάθος 10 0 μm, με μεγάλη ταχύτητα (μm/min), βελτιώνονται τα όρια της ανίχνευσης ενώ η χωρική διακριτική ικανότητα 50nm. Μειονεκτήματα της SIMS Είναι «καταστροφική» μέθοδος (λόγω βομβαρδισμού με τα πρωτογενή ιόντα) δεν δίνει πληροφορίες για δεσμούς Έχει μεταβλητή ευαισθησία που διορθώνεται με την χρήση διαφορετικών ιόντων για ηλεκτροθετικά και ηλεκτραρνητικά στοιχεία Ο εξοπλισμός είναι ακριβός 6

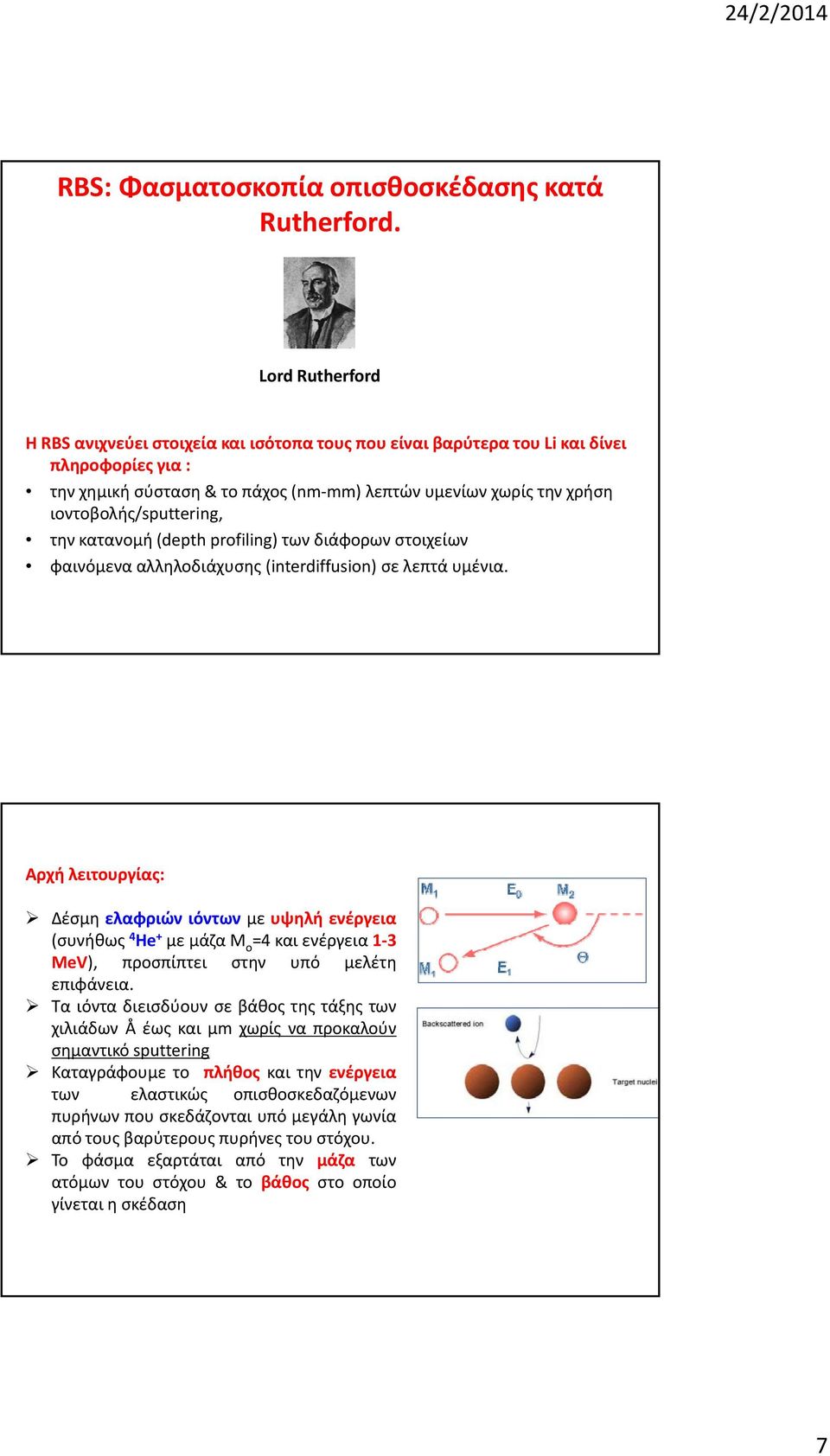

7 RBS: Φασματοσκοπία οπισθοσκέδασης κατά Rutherford. Lord Rutherford Η RBS ανιχνεύει στοιχεία και ισότοπα τους που είναι βαρύτερα του Li και δίνει πληροφορίες για : την χημική σύσταση & το πάχος (nm mm) mm) λεπτών υμενίων χωρίς την χρήση ιοντοβολής/sputtering, την κατανομή (depth profiling) των διάφορων στοιχείων φαινόμενα αλληλοδιάχυσης (interdiffusion) σε λεπτά υμένια. Αρχή λειτουργίας: Δέσμη ελαφριών ιόντων με υψηλή ενέργεια (συνήθως 4 He + με μάζα Μ ο =4 και ενέργεια 1 3 ΜeV), προσπίπτει στην υπό μελέτη επιφάνεια. Τα ιόντα διεισδύουν σε βάθος της τάξης των χιλιάδων Å έως και μm χωρίς να προκαλούν σημαντικό sputtering Καταγράφουμε το πλήθος και την ενέργεια των ελαστικώς οπισθοσκεδαζόμενων πυρήνων που σκεδάζονται υπό μεγάλη γωνία από τους βαρύτερους πυρήνες του στόχου. To φάσμα εξαρτάται από την μάζα των ατόμων του στόχου & το βάθος στο οποίο γίνεται η σκέδαση 7
8 Σκέδαση από ελαφρά & βαρέα άτομα στην επιφάνεια του δείγματος Σκέδαση από τα ίδια άτομα σε διαφορετικό βάθος από την επιφάνεια Μηχανισμός της RBS To προσπίπτον ιόν (Μ ο, Ε ο ) υφίσταται ελαστική σκέδαση κατά Rutherford από ιόν του στόχου μάζης Μ η ενέργεια του μειώνεται στην Ε 1 1 M M o sin θ Mo cosθ E1 Εο ΚΜΕο Μο Μ όπου θ η γωνία σκέδασης και Κ Μ παράγων κινητικής. Για δεδομένη θ (συνήθως 170 ο ) o K M εξαρτάται μόνον από την μάζα του σκεδάζοντος πυρήνα Μ. Ηενεργόςδιατομή σκέδασης σ εξαρτάται από το Ζ, την Ε, την Μ και την θ. 4 q sin 4E Ηενεργόςδιατομήσείναιγνωστήαπότηνπυρηνικήμευψηλήακρίβεια δεν είναι απαραίτητη η χρήση προτύπων για ποσοτικό προσδιορισμό. 8

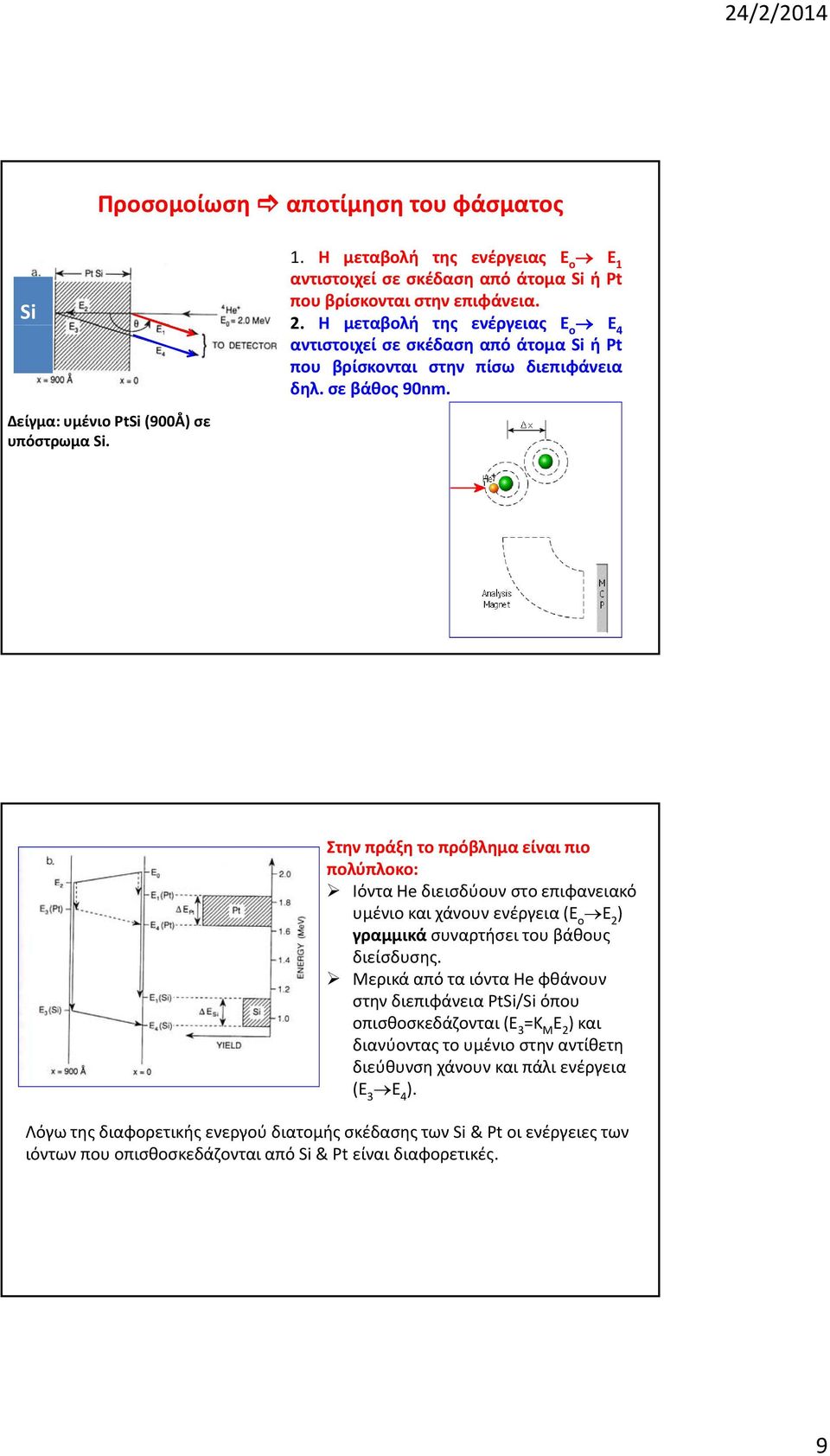

9 Προσομοίωση αποτίμηση του φάσματος Si Δείγμα: υμένιο PtSi (900Å) σε υπόστρωμα Si. 1. Η μεταβολή της ενέργειας Ε ο Ε 1 αντιστοιχεί σε σκέδαση από άτομα Si ή Pt που βρίσκονται στην επιφάνεια.. Η μεταβολή της ενέργειας Ε ο Ε 4 αντιστοιχεί σε σκέδαση από άτομα Si ή Pt που βρίσκονται στην πίσω διεπιφάνεια δηλ. σε βάθος 90nm. Στην πράξη το πρόβλημα είναι πιο πολύπλοκο: Ιόντα He διεισδύουν στο επιφανειακό υμένιο και χάνουν ενέργεια (Ε ο Ε ) γραμμικά συναρτήσει του βάθους διείσδυσης. Μερικά από τα ιόντα He φθάνουν στην διεπιφάνεια PtSi/Si όπου οπισθοσκεδάζονται (Ε 3 =Κ Μ Ε ) και διανύοντας το υμένιο στην αντίθετη διεύθυνση χάνουν και πάλι ενέργεια (Ε 3 Ε 4 ). Λόγωτης διαφορετικής ενεργού διατομής σκέδασης των Si & Pt οι ενέργειες των Λόγω της διαφορετικής ενεργού διατομής σκέδασης των Si & Pt οι ενέργειες των ιόντων που οπισθοσκεδάζονται από Si & Pt είναι διαφορετικές. 9

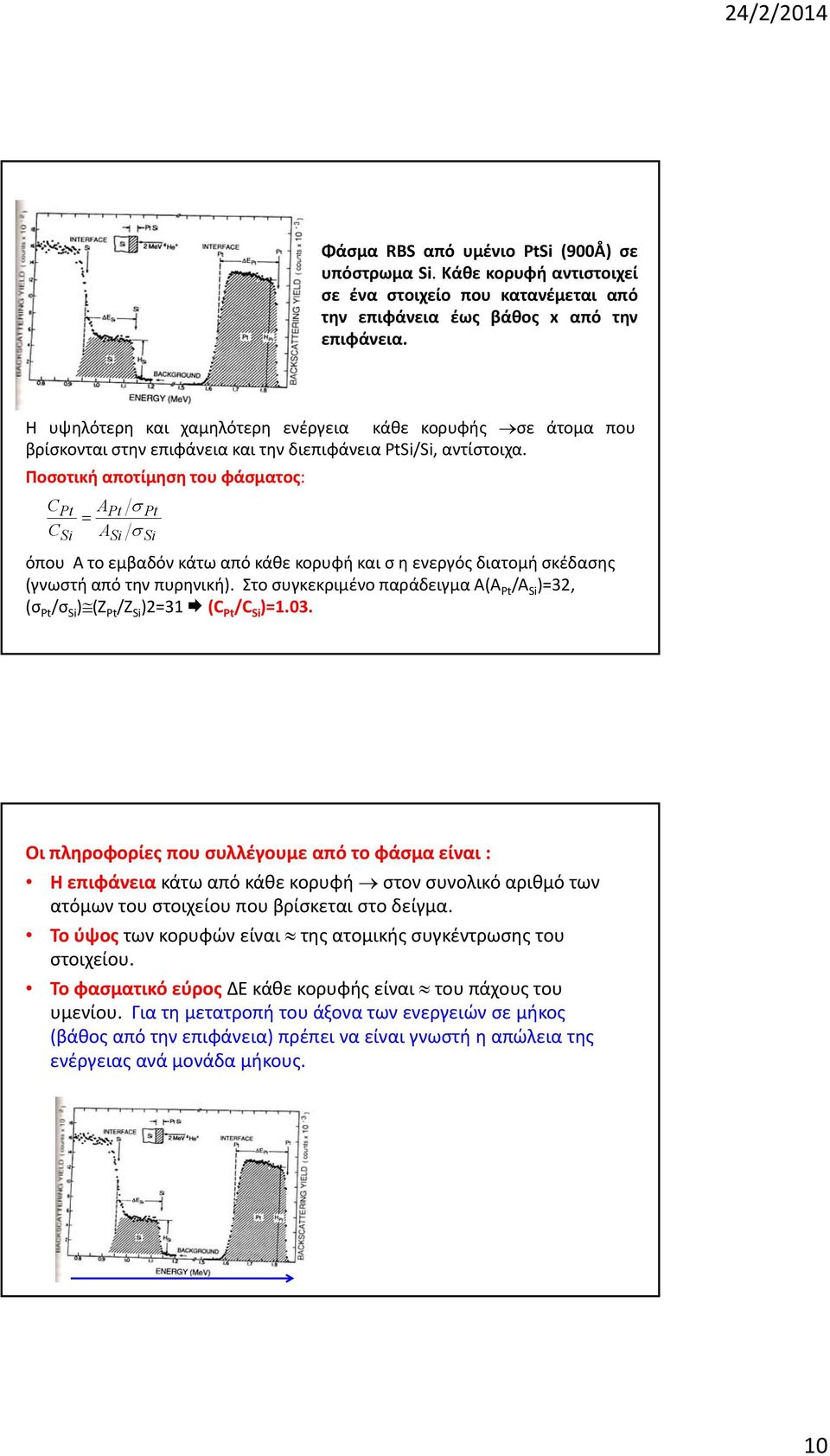

10 Φάσμα RBS από υμένιο PtSi (900Å) σε υπόστρωμα Si. Κάθε κορυφή αντιστοιχεί σε ένα στοιχείο που κατανέμεται από την επιφάνεια έως βάθος x από την επιφάνεια. Η υψηλότερη και χαμηλότερη ενέργεια κάθε κορυφής σε άτομα που βρίσκονται στην επιφάνεια και την διεπιφάνεια PtSi/Si, αντίστοιχα. Ποσοτική αποτίμηση του φάσματος: CPt APt Pt CSi ASi Si όπου A το εμβαδόν κάτω από κάθε κορυφή και σ η ενεργός διατομή σκέδασης (γνωστή από την πυρηνική). Στο συγκεκριμένο παράδειγμα Α(Α Pt /A Si )=3, (σ Pt /σ Si )(Z Pt /Z Si )=31 (C Pt /C Si )=1.03. Οι πληροφορίες που συλλέγουμε από το φάσμα είναι : Η επιφάνεια κάτω από κάθε κορυφή στον συνολικό αριθμό των ατόμων του στοιχείου που βρίσκεται στο δείγμα. Το ύψος των κορυφών είναι της ατομικής συγκέντρωσης του στοιχείου. Το φασματικό εύρος ΔΕ κάθε κορυφής είναι του πάχους του υμενίου. Για τη μετατροπή του άξονα των ενεργειών σε μήκος (βάθος από την επιφάνεια) πρέπει να είναι γνωστή η απώλεια της ενέργειας ανά μονάδα μήκους. 10
11 Χαρακτηριστικά της RBS Ανιχνεύει τα στοιχεία Li U Δίνει πληροφορίες μόνον για τα στοιχεία και όχι για τους δεσμούς Παρέχει depth profiles χωρίς την χρήση ανοδικής ιοντοβολής/sputtering. Η ακρίβεια της ανίχνευσης εξαρτάται από το Ζ ενώ δεν δίνει πληροφορίες για άτομα με μάζα συγκρίσιμη με του 4 He + (projectile): 1 10 at% για Z< at% για Z>70 Υψηλή επαναληψιμότητα των αποτελεσμάτων. H ακρίβεια της σε βάθος κατανομής 00Å Η εγκάρσια διακριτική ικανότητα mm (φτωχή σε σύγκριση με άλλες μεθόδους) Mη καταστροφική για όλα τα υλικά εκτός των πολυμερών και των βιολογικών υλικών. Υπάρχουν εκτενείς βάσεις δεδομένων. Απαιτεί μεγάλη επένδυση & δεν είναι ευρέως διαθέσιμη εμπορικά. 11
Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων
Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Ιόντα με υψηλές ενέργειες (συνήθως Ar +, O ή Cs + ) βομβαρδίζουν την επιφάνεια του δείγματος sputtering ουδετέρων
Διαβάστε περισσότεραΎλη έβδοµου µαθήµατος
ιάλεξη 7 η Ύλη έβδοµου µαθήµατος Φασµατοσκοπία απορρόφησης ακτίνων Χ, Φασµατοσκοπία οπισθοσκέδασης Rutherford, Φασµατοσκοπία ηλεκτρονίων Auger, Φασµατοσκοπία µάζας δευτερογενών ιόντων. Φασµατοσκοπία απορρόφησης
Διαβάστε περισσότεραεπιφανειών και λεπτών υμενίων.
Κεφάλαιο 4 ο : Χαρακτηρισμός της χημικής σύστασης & της δομής επιφανειών και λεπτών υμενίων Ο χημικός χαρακτηρισμός επιφανειών και λεπτών υμενίων περιλαμβάνει την ταυτοποίηση στοιχείων & ενώσεων που υπάρχουν
Διαβάστε περισσότεραΧημικός & δομικός χαρακτηρισμός επιφανειών και λεπτών υμενίων
Χημικός & δομικός χαρακτηρισμός επιφανειών και λεπτών υμενίων Χημική σύσταση προσρόφηση δεσμοί Επιφάνειες Αρχικά στάδια ανάπτυξης Χωρική κατανομή Depth profiling επιφάνειες Ετερογενής πυρηνοποίηση & ανάπτυξη
Διαβάστε περισσότεραΑΝΑΛΥΣΗ ΙΟΝΤΙΚΗΣ ΔΕΣΜΗΣ ΜΕ ΟΠΙΣΘΟΣΚΕΔΑΣΗ RUTHERFORD (RBS)
ΑΝΑΛΥΣΗ ΙΟΝΤΙΚΗΣ ΔΕΣΜΗΣ ΜΕ ΟΠΙΣΘΟΣΚΕΔΑΣΗ RUTHERFORD (RBS) 1ο ΜΑΘΗΤΙΚΟ ΣΥΝΕΔΡΙΟ, ΕΚΕΦΕ «ΔΗΜΟΚΡΙΤΟΣ», 2017 Νίκος Κουβάτσος 1 και Φοίβη Ρουσοχατζάκη 2 1 Πρότυπο Γενικό Λύκειο Βαρβακείου Σχολής 2 Πειραµατικό
Διαβάστε περισσότεραPhysical vapor deposition (PVD)-φυσική εναπόθεση ατμών
Physical vapor deposition (PVD)-φυσική εναπόθεση ατμών Μηχανισμός: Το υμένιο αναπτύσσεται στην επιφάνεια του υποστρώματος με διαδικασία συμπύκνωσης από τους ατμούς του. Στις μεθόδους PVD υπάγονται: Evaporation,
Διαβάστε περισσότεραΧαρακτηρισμός επιφανειών με
Χαρακτηρισμός επιφανειών με περίθλαση ηλεκτρονίων LEED RHEED 1 Περίθλαση ηλεκτρονίων χαμηλής ενέργειας (Low energy electron diffraction LEED). LEED In situ δομή υμενίων που αναπτύσσονται υπό συνθήκες UHV
Διαβάστε περισσότεραΧημικός & δομικός χαρακτηρισμός επιφανειών & λεπτών υμενίων
Χημικός & δομικός χαρακτηρισμός επιφανειών & λεπτών υμενίων δομή Χημική σύσταση Δεσμοί Επιφανειακές διεργασίες Π.χ. διάχυση, οξείδωση Επιφάνειες/ διεπιφάνειες Χωρική κατανομή στοιχείων Αρχικά στάδια ανάπτυξης
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας
ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας Ηλεκτρονικό Μικροσκόπιο Διέλευσης Υψηλής Ανάλυσης JEOL
Διαβάστε περισσότεραΟι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev.
Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. To ορατό καταλαµβάνει ένα πολύ µικρό µέρος του ηλεκτροµαγνητικού φάσµατος: 1,6-3,2eV. Page 1
Διαβάστε περισσότεραΟι ακτίνες Χ είναι ηλεκτρομαγνητική ακτινοβολία με λ [ m] (ή 0,01-10Å) και ενέργεια φωτονίων kev.
Οι ακτίνες Χ είναι ηλεκτρομαγνητική ακτινοβολία με λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. ότι το αόρατο το «φώς» από τον σωλήνα διαπερνούσε διάφορα υλικά (χαρτί, ξύλο, βιβλία) κατά την
Διαβάστε περισσότεραΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή
ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΕισαγωγή στη Μικροανάλυση Aκτίνων-X
Τι είναι η Μικροανάλυση; Το Ηλεκτρονικό Μικροσκόπιο μας δίνει την δυνατότητα χαρακτηρισμού δειγμάτων με διάφορες τεχνικές ανάλυσης. Τι είναι η Μικροανάλυση; Το γεγονός ότι μπορούμε να πάρουμε μία εικόνα
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΕφαρμογές των Laser στην Φ/Β τεχνολογία: πιο φτηνό ρεύμα από τον ήλιο
Εφαρμογές των Laser στην Φ/Β τεχνολογία: πιο φτηνό ρεύμα από τον ήλιο Μιχάλης Κομπίτσας Εθνικό Ίδρυμα Ερευνών, Ινστιτούτο Θεωρ./Φυσικής Χημείας (www.laser-applications.eu) 1 ΠΕΡΙΕΧΟΜΕΝΑ ΤΗΣ ΟΜΙΛΙΑΣ 1.
Διαβάστε περισσότεραΠοσοτική Μικροανάλυση Μέθοδος ZAF
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Ποσοτική Μικροανάλυση Μέθοδος ZAF Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Crete Center for Quantum Complexity and Nanotechnology Department
Διαβάστε περισσότεραH φασματοσκοπία μάζας: αναλυτική τεχνική αναγνώρισης αγνώστων ενώσεων, ποσοτικοποίησης γνωστών και διευκρίνισης της δομής.
ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΜΑΖΑΣ (mass spectrometry) H φασματοσκοπία μάζας: αναλυτική τεχνική αναγνώρισης αγνώστων ενώσεων, ποσοτικοποίησης γνωστών και διευκρίνισης της δομής. Βασίζεται στην αρχή ότι τα κινούμενα ιόντα
Διαβάστε περισσότεραΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ ΦΑΣΜΑΤΟΜΕΤΡΙΑ
ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ Ίσως η τεχνική με τη μεγαλύτερη ποικιλία εφαρμογών και την εντυπωσιακότερη ανάπτυξη την τελευταία δεκαετία. Η τεχνική MS παρέχει πληροφορίες σχετικά με: Τη στοιχειακή σύσταση του δείγματος
Διαβάστε περισσότεραΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ
5 ΧΡΟΝΙΑ ΕΜΠΕΙΡΙΑ ΣΤΗΝ ΕΚΠΑΙΔΕΥΣΗ ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑΤΑ ΘΕΜΑ Α Στις ερωτήσεις Α-Α να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή φράση, η οποία
Διαβάστε περισσότεραΣεμινάριο Φυσικής. Ενότητα 1. Γεωργακίλας Αλέξανδρος Ζουμπούλης Ηλίας Μακροπούλου Μυρσίνη Πίσσης Πολύκαρπος
Σεμινάριο Φυσικής Ενότητα 1 Γεωργακίλας Αλέξανδρος Ζουμπούλης Ηλίας Μακροπούλου Μυρσίνη Πίσσης Πολύκαρπος Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό,
Διαβάστε περισσότεραΦυσική Στερεάς Κατάστασης η ομάδα ασκήσεων Διδάσκουσα Ε. Κ. Παλούρα
Φυσική Στερεάς Κατάστασης -05 η ομάδα ασκήσεων. Έστω ημιαγωγός με συγκέντρωση προσμείξεων Ν>> i. Όλες οι προσμείξεις είναι ιονισμένες και ισχύει =, p= i /. Η πρόσμειξη είναι τύπου p ή? : Όλες οι προσμείξεις
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΎλη ένατου µαθήµατος. Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης.
ιάλεξη 9 η Ύλη ένατου µαθήµατος Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης. Μέθοδοι µικροσκοπικής ανάλυσης των υλικών Οπτική µικροσκοπία (Optical microscopy)
Διαβάστε περισσότεραΒρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com
1 2.4 Παράγοντες από τους οποίους εξαρτάται η αντίσταση ενός αγωγού Λέξεις κλειδιά: ειδική αντίσταση, μικροσκοπική ερμηνεία, μεταβλητός αντισ ροοστάτης, ποτενσιόμετρο 2.4 Παράγοντες που επηρεάζουν την
Διαβάστε περισσότεραΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΠΥΡΗΝΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ
ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΠΥΡΗΝΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ-γ 1.
Διαβάστε περισσότεραΟργανική Χημεία. Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου
Οργανική Χημεία Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου 1. Γενικά Δυνατότητα προσδιορισμού δομών με σαφήνεια χρησιμοποιώντας τεχνικές φασματοσκοπίας Φασματοσκοπία μαζών Μέγεθος, μοριακός τύπος
Διαβάστε περισσότεραΜέγεθος, πυκνότητα και σχήμα των πυρήνων. Τάσος Λιόλιος Μάθημα Πυρηνικής Φυσικής
Μέγεθος, πυκνότητα και σχήμα των πυρήνων Τάσος Λιόλιος Μάθημα Πυρηνικής Φυσικής ΕΡΩΤΗΜΑΤΑ Ποιο είναι το μέγεθος των πυρήνων; Τι πυκνότητα έχουν οι πυρήνες; Πως κατανέμεται η πυρηνική ύλη στον πυρήνα; Πώς
Διαβάστε περισσότερα2. Ατομικά βάρη στοιχείων από φάσματα μάζας
Σκοπός 2. Ατομικά βάρη στοιχείων από φάσματα μάζας Με βάση το φάσμα του αερίου νέου (Ne) και την εκατοστιαία φυσική αναλογία των ισοτόπων του, θα βρείτε μια μέθοδο μέτρησης των ισοτοπικών αφθονιών από
Διαβάστε περισσότερα4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron
Τα ηλεκτρόνια στα Μέταλλα Α. Χωρίς ηλεκτρικό πεδίο: 1. Τι είδους κίνηση κάνουν τα ηλεκτρόνια; Τα ηλεκτρόνια συγκρούονται μεταξύ τους; 2. Πόσα ηλεκτρόνια περνάνε προς τα δεξιά και πόσα προς τας αριστερά
Διαβάστε περισσότεραΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών
ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Παρασκευή Στηριγμένων Καταλυτών 2. Χαρακτηρισμός Καταλυτών Παρασκευή Στηριγμένων Καταλυτών Τεχνικές Εμποτισμού Ξηρός Εμποτισμός Υγρός Εμποτισμός Απλός Εμποτισμός Εναπόθεση - Καθίζηση
Διαβάστε περισσότεραΕπαφές μετάλλου ημιαγωγού
Δίοδος Schottky Επαφές μετάλλου ημιαγωγού Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Τι είναι Ημιαγωγός Κατασκευάζεται με εξάχνωση μετάλλου το οποίο μεταφέρεται στην επιφάνεια
Διαβάστε περισσότεραΗ ανάλυση στον 21 ο αιώνα. Αναλύσεις και σε άλλα είδη κεραμικής όπως ειδώλια, πλίνθοι, φούρνοι (εστίες).
Η ανάλυση στον 21 ο αιώνα Πλήθος εξειδικευμένων μελετών που συνδυάζουν περισσότερες από μία αναλυτικές τεχνικές Εφαρμογή αναλυτικών τεχνικών σε κεραμικά σύνολα προϊστορικών αλλά και ιστορικών χρόνων Αναλύσεις
Διαβάστε περισσότεραΜονάδες 5. 3. Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό.
ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΠΤΑ (7) ΘΕΜΑ ο Στις ερωτήσεις -4 να γράψετε
Διαβάστε περισσότεραΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014
ΤΑΞΗ: ΜΑΘΗΜΑ: Γ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑ Α Ηµεροµηνία: Κυριακή 13 Απριλίου 2014 ιάρκεια Εξέτασης: 3 ώρες ΕΚΦΩΝΗΣΕΙΣ 1. ύο µονοχρωµατικές ακτινοβολίες Α και Β µε µήκη κύµατος στο κενό
Διαβάστε περισσότερα1.1 Ηλεκτρονικές ιδιότητες των στερεών. Μονωτές και αγωγοί
1. Εισαγωγή 1.1 Ηλεκτρονικές ιδιότητες των στερεών. Μονωτές και αγωγοί Από την Ατομική Φυσική είναι γνωστό ότι οι επιτρεπόμενες ενεργειακές τιμές των ηλεκτρονίων είναι κβαντισμένες, όπως στο σχήμα 1. Σε
Διαβάστε περισσότεραΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ
ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΠΗΓΕΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΥΝΕΧΕΙΣ ΠΗΓΕΣ ΠΗΓΕΣ ΓΡΑΜΜΩΝ ΚΟΙΛΗΣ ΚΑΘΟΔΟΥ & ΛΥΧΝΙΕΣ ΕΚΚΕΝΩΣΕΩΝ
Διαβάστε περισσότεραΘΕΜΑΤΑ ΚΑΙ ΑΠΑΝΤΗΣΕΙΣ ΠΑΝΕΛΛΑΔΙΚΩΝ ΕΞΕΤΑΣΕΩΝ 2012
ΘΕΜΑΤΑ ΚΑΙ ΑΠΑΝΤΗΣΕΙΣ ΠΑΝΕΛΛΑΔΙΚΩΝ ΕΞΕΤΑΣΕΩΝ 01 ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑ Α Στις ερωτήσεις Α1-Α3 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη φράση η οποία
Διαβάστε περισσότεραΔιάλεξη 1: Εισαγωγή, Ατομικός Πυρήνας
Σύγχρονη Φυσική - 06: Πυρηνική Φυσική και Φυσική Στοιχειωδών Σωματιδίων /03/6 Διάλεξη : Εισαγωγή, Ατομικός Πυρήνας Εισαγωγή Το μάθημα της σύγχρονης φυσικής και ειδικότερα το μέρος του μαθήματος που αφορά
Διαβάστε περισσότεραΦασματομετρία μαζών. Αρχή Οργανολογία Τεχνικές Ομολυτική ετερολυτική σχάση Εφαρμογές GC/MS, LC/MS ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΜΑΖΩΝ ΟΡΙΣΜΟΙ
Φασματομετρία μαζών Αρχή Οργανολογία Τεχνικές Ομολυτική ετερολυτική σχάση Εφαρμογές GC/MS, LC/MS ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΜΑΖΩΝ ΟΡΙΣΜΟΙ 2 Εφαρμογές 1) Επαλήθευση ή διερεύνηση οργανικών ενώσεων κατά τη συνθετική τους
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ Μικροσκόπηση είναι η τέχνη και επιστήμη της παρατήρησης αντικειμένων τόσο μικρών, που ο ανθρώπινος οφθαλμός δεν μπορεί να διακρίνει Στην ερώτηση «σε τι υπερέχει το Η.Μ. έναντι
Διαβάστε περισσότεραΑνιχνευτές σωματιδίων
Ανιχνευτές σωματιδίων Προκειμένου να κατανοήσουμε την φύση του πυρήνα αλλά και να καταγράψουμε τις ιδιότητες των στοιχειωδών σωματιδίων εκτός των επιταχυντικών συστημάτων και υποδομών εξίσου απαραίτητη
Διαβάστε περισσότεραΑλλαγή της δομής των ταινιών λόγω κραματοποίησης
Αλλαγή της δομής των ταινιών λόγω κραματοποίησης Παράμετροι που τροποποιούν την δομή των ταινιών Σχηματισμός κράματος ή περισσοτέρων ημιαγωγών Ανάπτυξη ετεροδομών ή υπερδομών κβαντικός περιορισμός (quantum
Διαβάστε περισσότεραΑΤΟΜΙΚΑ ΓΡΑΜΜΙΚΑ ΦΑΣΜΑΤΑ. Οι Φασματικοί Σωλήνες (Spectrum Tubes)
Θεωρία (βλ. Ebbing, Ενότητα 7.3) ΑΤΟΜΙΚΑ ΓΡΑΜΜΙΚΑ ΦΑΣΜΑΤΑ Οι Φασματικοί Σωλήνες (Spectrum Tubes) Οι φασματικοί σωλήνες περιέχουν ένα ή περισσότερα στοιχεία σε μορφή αερίων ατόμων ή μορίων. Η ενέργεια παρέχεται
Διαβάστε περισσότεραΓενική & Ανόργανη Χημεία
Γενική & Ανόργανη Χημεία 2017-18 1 Ηλεκτρονιακή Συγγένεια (Electron Affinity) Η πρόβλεψη ορισμένων χημικών ιδιοτήτων, προϋποθέτει τη γνώση του τρόπου μεταβολής της ενέργειας κατά την προσθήκη ηλεκτρονίων
Διαβάστε περισσότεραΤι είναι η ΜΙΚΡΟΣΚΟΠΙΑ; Τι μέγεθος έχει το μικρότερο αντικείμενο που μπορούμε να δούμε; Τι πληροφορίες μπορούμε να αποκομίσουμε και με τι ευκρίνεια;
Τι είναι η ΜΙΚΡΟΣΚΟΠΙΑ; Τι μέγεθος έχει το μικρότερο αντικείμενο που μπορούμε να δούμε; Τι πληροφορίες μπορούμε να αποκομίσουμε και με τι ευκρίνεια; Πως δημιουργήθηκε η ανάγκη υλοποίησης για το πιο σύνθετο,
Διαβάστε περισσότεραΣΗΜΕΙΩΣΕΙΣ ΚΑΘΗΓΗΤΗ κ. ΚΟΥΠΠΑΡΗ
ΣΗΜΕΙΩΣΕΙΣ ΚΑΘΗΓΗΤΗ κ. ΚΟΥΠΠΑΡΗ 1 2 3 4 5 6 7 8 9 10 11 Σημειώσεις από τα μαθήματα Φαρμακευτικής Ανάλυσης του καθηγητή κ. Ιωάννη Κουντουρέλλη ΑΝΙΣΟΤΡΟΠΙΚΑ ΦΑΙΝΟΜΕΝΑ 12 13 Nuclear Magnetic Resonance Spectroscopy
Διαβάστε περισσότεραΜέθοδοι έρευνας ορυκτών και πετρωμάτων
Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 9 ο Φασματοσκοπία Raman Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 9 ου μαθήματος Αρχές λειτουργίας
Διαβάστε περισσότεραΑΡΧΕΣ ΜΕΤΡΗΣΗΣ ΠΥΡΗΝΙΚΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ
ΑΡΧΕΣ ΜΕΤΡΗΣΗΣ ΠΥΡΗΝΙΚΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ 1. ΧΡΗΣΕΙΣ ΚΑΙ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΡΑΔΙΟΝΟΥΚΛΙΔΙΩΝ 2. ΠΡΟΪΟΝΤΑ ΡΑΔΙΕΝΕΡΓΟΥ ΔΙΑΣΠΑΣΗΣ 3. ΠΡΟΕΛΕΥΣΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΑΚΤΙΝΩΝ-γ 4. ΑΝΙΧΝΕΥΣΗ ΑΚΤΙΝΩΝ-γ (ΑΝΟΡΓΑΝΟΙ ΚΡΥΣΤΑΛΛΙΚΟΙ
Διαβάστε περισσότεραΤα αρχικά στάδια της επιταξιακής ανάπτυξης
Τα αρχικά στάδια της επιταξιακής ανάπτυξης Η κύριες διαφορές μεταξύ της ανάπτυξης από το τήγμα και της επιταξιακής ανάπτυξης προκύπτουν από την παρουσία του υποστρώματος και ειδικότερα τις εξής παραμέτρους:
Διαβάστε περισσότεραI. ΜΕΤΡΗΣΗ ΑΚΤΙΝΟΒΟΛΙΑΣ ΥΠΟΒΑΘΡΟΥ ΘΩΡΑΚΙΣΗ ΤΟΥ ΑΝΙΧΝΕΥΤΗ
I. ΜΕΤΡΗΣΗ ΑΚΤΙΝΟΒΟΛΙΑΣ ΥΠΟΒΑΘΡΟΥ ΘΩΡΑΚΙΣΗ ΤΟΥ ΑΝΙΧΝΕΥΤΗ Α. Ακτινοβολία υποβάθρου (Background radiation) Εξαιτίας της κοσµικής ακτινοβολίας που βοµβαρδίζει συνεχώς την ατµόσφαιρα της γης και της ύπαρξης
Διαβάστε περισσότεραΦυσικά ή τεχνητά ραδιονουκλίδια
ΠΗΓΕΣ ΙΟΝΤΙΖΟΥΣΩΝ ΑΚΤΙΝΟΒΟΛΙΩΝ Φυσικά ή τεχνητά ραδιονουκλίδια π.χ. 60 Co, 137 Cs, Sr, Επιταχυντικές μηχανές π.χ. επιταχυντές e, επιταχυντές ιόντων Y Πυρηνικοί αντιδραστήρες π.χ. ακτινοβολία-γ, νετρόνια
Διαβάστε περισσότεραΤα αρχικά στάδια της επιταξιακής ανάπτυξης
Τα αρχικά στάδια της επιταξιακής ανάπτυξης 1 Bulk versus epitaxial growth Η κύριες διαφορές μεταξύ της ανάπτυξης από το τήγμα και της επιταξιακής ανάπτυξης προκύπτουν από την παρουσία του υποστρώματος
Διαβάστε περισσότεραΠΡΟΣΔΙΟΡΙΣΜΟΣ ΠΑΧΟΥΣ ΚΑΙ ΑΤΕΛΕΙΩΝ ΤΩΝ ΥΛΙΚΩΝ ΜΕ ΥΠΕΡΗΧΟΥΣ
Άσκηση 1 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΠΑΧΟΥΣ ΚΑΙ ΑΤΕΛΕΙΩΝ ΤΩΝ ΥΛΙΚΩΝ ΜΕ ΥΠΕΡΗΧΟΥΣ 1.1. Γενικά 1.2. Αρχή λειτουργίας 1.3. Μέτρηση πάχους εξαρτημάτων 1.4. Εντοπισμός ελαττωμάτων 1.5. Πλεονεκτήματα και μειονεκτήματα της
Διαβάστε περισσότεραΜάθημα 2 α) QUIZ στην τάξη. Ενεργός διατομή β) Μέγεθος του πυρήνα γ) Μάζα πυρήνα, ενέργεια σύνδεσης, έλλειμα μάζας
Σοιχεία Πυρηνικής Φυσικής και Στοιχειωδών Σωματιδίων (5ου εξαμήνου, χειμερινό 2011-12) Τμήμα G3: Κ. Κορδάς & Χ. Πετρίδου Μάθημα 2 α) QUIZ στην τάξη. Ενεργός διατομή β) Μέγεθος του πυρήνα γ) Μάζα πυρήνα,
Διαβάστε περισσότεραΠ. Φωτόπουλος Νανοηλεκτρονικές Διατάξεις ΠΑΔΑ
Διαλέξεις 1 και 2. Το φωτοηλεκτρικό φαινόμενο. Ενεργειακές καταστάσεις σε μέταλλα και ημιαγωγούς. Πώς μετριέται η πυκνότητα καταστάσεων. Πώς γεμίζουν οι ενεργειακές καταστάσεις. 1. Το φωτοηλεκτρικό φαινόμενο.
Διαβάστε περισσότεραΟι ηµιαγωγοι αποτελουν την πλεον χρησιµη κατηγορια υλικων απο ολα τα στερεα για εφαρµογες στα ηλεκτρονικα.
Οι ηµιαγωγοι αποτελουν την πλεον χρησιµη κατηγορια υλικων απο ολα τα στερεα για εφαρµογες στα ηλεκτρονικα. Οι ηµιαγωγοι εχουν ηλεκτρικη ειδικη αντισταση (ή ηλεκτρικη αγωγιµοτητα) που κυµαινεται µεταξυ
Διαβάστε περισσότεραΕξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ...
Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Σημείωση: Διάφοροι τύποι και φυσικές σταθερές βρίσκονται στην τελευταία σελίδα. Θέμα 1ο (20 μονάδες)
Διαβάστε περισσότεραΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ
ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΚΑΙ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 0 ΜΑΪΟΥ 204 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ:
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραΗ απορρόφηση των φωτονίων από την ύλη βασίζεται σε τρεις µηχανισµούς:
AΣΚΗΣΗ 5 ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ-γ (1 o ΜΕΡΟΣ) - Βαθµονόµηση και εύρεση της απόδοσης του ανιχνευτή - Μέτρηση της διακριτικότητας ενέργειας του ανιχνευτή 1. Εισαγωγή Η ακτινοβολία -γ είναι ηλεκτροµαγνητική
Διαβάστε περισσότεραΜάθημα 10 ο. Ο Περιοδικός Πίνακας και ο Νόμος της Περιοδικότητας. Μέγεθος ατόμων Ενέργεια Ιοντισμού Ηλεκτρονιακή συγγένεια Ηλεκτραρνητικότητα
Μάθημα 10 ο Ο Περιοδικός Πίνακας και ο Νόμος της Περιοδικότητας Μέγεθος ατόμων Ενέργεια Ιοντισμού Ηλεκτρονιακή συγγένεια Ηλεκτραρνητικότητα Σχέση σειράς συμπλήρωσης τροχιακών και ΠΠ Μνημονικός κανόνας
Διαβάστε περισσότεραΕ. Κ. ΠΑΛΟΎΡΑ Ημιαγωγοί 1. Ημιαγωγοί. Το 1931 ο Pauli δήλωσε: "One shouldn't work on. semiconductors, that is a filthy mess; who knows if they really
Ημιαγωγοί Ανακαλύφθηκαν το 190 Το 191 ο Pauli δήλωσε: "Oe should't work o semicoductors, that is a filthy mess; who kows if they really exist!" Πιο ήταν το πρόβλημα? Οι ανεπιθύμητες προσμείξεις Το 1947
Διαβάστε περισσότεραΑΣΚΗΣΗ ΦΑΣΜΑΤΟΜΕΤΡΙΑΣ ΜΑΖΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΥΤΙΚΗΣ ΧΗΜΕΙΑΣ ΙΙ
ΑΣΚΗΣΗ ΦΑΣΜΑΤΟΜΕΤΡΙΑΣ ΜΑΖΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΥΤΙΚΗΣ ΧΗΜΕΙΑΣ ΙΙ Τίτλος Εργαστηριακής Άσκησης: Προσδιορισμός Σχετικής Μοριακής Μάζας (Μ r ) Πρωτεΐνης με την Xρησιμοποίηση Φασματομετρίας Μάζας Ηλεκτροψεκασμού
Διαβάστε περισσότεραΒΙΟΦΥΣΙΚΗ. Αλληλεπίδραση ιοντίζουσας ακτινοβολίας και ύλης.
ΒΙΟΦΥΣΙΚΗ Αλληλεπίδραση ιοντίζουσας ακτινοβολίας και ύλης http://eclass.uoa.gr/courses/md73/ Ε. Παντελής Επικ. Καθηγητής, Εργαστήριο Ιατρικής Φυσικής, Ιατρική Σχολή Αθηνών. Εργαστήριο προσομοίωσης 10-746
Διαβάστε περισσότεραΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗ ΜΑΘΗΜΑ 1 Ο ΟΠΤΙΚΗ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης
ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗ ΜΑΘΗΜΑ 1 Ο ΟΠΤΙΚΗ Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΚΑΒΑΛΑ 2018 1 Το φως σαν σωμάτιο Σωματιδιακή φύση του φωτός Γεωμετρική
Διαβάστε περισσότεραΜονάδες Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό.
ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΠΤΑ (7) ΘΕΜΑ 1ο Στις ερωτήσεις 1-4 να γράψετε
Διαβάστε περισσότεραΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ 2012 ΕΚΦΩΝΗΣΕΙΣ
ΘΕΜΑ Α ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ 01 ΕΚΦΩΝΗΣΕΙΣ Στις ερωτήσεις Α1-Α να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη φράση η οποία συµπληρώνει σωστά την ηµιτελή
Διαβάστε περισσότεραΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ & ΕΠΑ.Λ. Β 20 ΜΑΪΟΥ 2013 ΕΚΦΩΝΗΣΕΙΣ
Θέµα Α ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ & ΕΠΑ.Λ. Β 0 ΜΑΪΟΥ 013 ΕΚΦΩΝΗΣΕΙΣ Στις ερωτήσεις Α1-Α4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη φράση, η οποία
Διαβάστε περισσότεραΠρόοδος µαθήµατος «οµικής και Χηµικής Ανάλυσης Υλικών» Χρόνος εξέτασης: 3 ώρες
21 Οκτωβρίου 2009 Πρόοδος µαθήµατος «οµικής και Χηµικής Ανάλυσης Υλικών» Χρόνος εξέτασης: 3 ώρες 1) α. Ποια είναι η διαφορά µεταξύ της ιονίζουσας και της µη ιονίζουσας ακτινοβολίας; β. Ποιες είναι οι γνωστότερες
Διαβάστε περισσότεραΔιάλεξη 11-12: Ασκήσεις στην Πυρηνική Φυσική
Διάλεξη -: Ασκήσεις στην Πυρηνική Φυσική ) Υπολογισμός ενέργειας σύνδεσης ανά νουκλεόνιo για 56 Fe από τον πίνακα ατομικών μαζών και σύμφωνα με το πρότυπο της υγρής σταγόνας. (Ατομικές μάζες: M( 56 F)=55.934939,
Διαβάστε περισσότεραΦΥΣΙΚΗ Γ' ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ 2006 ΕΚΦΩΝΗΣΕΙΣ
ΦΥΣΙΚΗ Γ' ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ 6 ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ 1 ο Στις ερωτήσεις 1- να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα, που αντιστοιχεί στη σωστή απάντηση. 1. Σύµφωνα µε την
Διαβάστε περισσότεραΝανοηλεκτρονικές Διατάξεις Π. Φωτόπουλος ΠΑΔΑ
1. Απεικονίστε την διαδρομή του ηλεκτρονίου στην αγωγή με σκέδαση και στην βαλλιστική αγωγή. Υπολογίστε τι μήκος πρέπει να έχει ένας αγωγός GaAs ώστε η αγωγή να γίνεται βαλλιστικά Δίνεται: η ευκινησία
Διαβάστε περισσότεραΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ
ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑ 1ο Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης
Διαβάστε περισσότεραΒασικά σωματίδια της ύλης
1 Βασικά σωματίδια της ύλης Τα βασικά σωματίδια της ύλης είναι τα άτομα, τα μόρια και τα ιόντα. «Άτομο ονομάζουμε το μικρότερο σωματίδιο της ύλης που μπορεί να πάρει μέρος στο σχηματισμό χημικών ενώσεων».
Διαβάστε περισσότεραΔιατάξεις ημιαγωγών. Δίοδος, δίοδος εκπομπής φωτός (LED) Τρανζίστορ. Ολοκληρωμένο κύκλωμα
Δίοδος, δίοδος εκπομπής φωτός (LED) Διατάξεις ημιαγωγών p n Άνοδος Κάθοδος Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Άνοδος Κάθοδος dpapageo@cc.uoi.gr http://pc64.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραΓ ΤΑΞΗ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΚΑΙ ΕΠΑΛ (ΟΜΑΔΑ Β )
ΘΕΜΑ Α ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΤΑΞΗ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΚΑΙ ΕΠΑΛ (ΟΜΑΔΑ Β ) ΚΥΡΙΑΚΗ 13/04/2014 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΔΕΚΑΤΡΕΙΣ (13) ΟΔΗΓΙΕΣ ΑΥΤΟΔΙΟΡΘΩΣΗΣ Στις ερωτήσεις Α1
Διαβάστε περισσότεραΤα αρχικά στάδια της επιταξιακής ανάπτυξης
Τα αρχικά στάδια της επιταξιακής ανάπτυξης Η κύριες διαφορές μεταξύ της ανάπτυξης από το τήγμα και της επιταξιακής ανάπτυξης προκύπτουν από την παρουσία του υποστρώματος και ειδικότερα τις εξής παραμέτρους:
Διαβάστε περισσότεραΙΔΙΟΤΗΤΕΣ ΜΑΓΝΗΤΙΚΩΝ ΦΑΚΩΝ. Ηλεκτροστατικοί και Μαγνητικοί Φακοί Βασική Δομή Μαγνητικών Φακών Υστέρηση Λεπτοί Μαγνητικοί Φακοί Εκτροπές Φακών
ΙΔΙΟΤΗΤΕΣ ΜΑΓΝΗΤΙΚΩΝ ΦΑΚΩΝ Βασική Δομή Μαγνητικών Φακών Υστέρηση Λεπτοί Μαγνητικοί Φακοί Εκτροπές Φακών ΓΕΩΜΕΤΡΙΚΗ ΟΠΤΙΚΗ ΓΥΑΛΙΝΟΙ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΙ ΦΑΚΟΙ Οι φακοί χρησιμοποιούνται για να εκτρέψουν μία
Διαβάστε περισσότεραΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ: Τεχνολογία Κατασκευής Ολοκληρωµένων Κυκλωµάτων
ΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ: Τεχνολογία Κατασκευής Ολοκληρωµένων Κυκλωµάτων Required Text: Microelectronic Devices, Keith Leaver (6 th Chapter) Τεχνολογία Κατασκευής Ολοκληρωµένων Κυκλωµάτων Si SiO 2
Διαβάστε περισσότεραΕΚΦΩΝΗΣΕΙΣ. Στις παρακάτω ερωτήσεις 1-4, να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα, το γράµµα που αντιστοιχεί στη σωστή απάντηση.
Επαναληπτικά Θέµατα ΟΕΦΕ 008 Γ' ΛΥΚΕΙΟΥ ΕΠΙΛΟΓΗΣ ΦΥΣΙΚΗ ΘΕΜΑ ο ΕΚΦΩΝΗΣΕΙΣ Στις παρακάτω ερωτήσεις -, να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα, το γράµµα που αντιστοιχεί στη σωστή απάντηση..
Διαβάστε περισσότεραΝανοτεχνολογία και Ηλεκτρονική Μικροσκοπία
ΕΚΕΦΕ ΗΜΟΚΡΙΤΟΣ Ινστιτούτο Επιστήµης Υλικών Νανοτεχνολογία και Ηλεκτρονική Μικροσκοπία Ν. Μπούκος Αυτός ο κόσµος ο µικρός, ο µέγας. Περίγραµµα Εισαγωγή - Κίνητρα Νανοτεχνολογία Σχέση παρασκευής-µικροδοµήςιδιοτήτων
Διαβάστε περισσότεραH επεξεργασία πληροφορίας απαιτεί ανίχνευση πληροφορίας
Ανιχνευτές οπτοηλεκτρονικής H επεξεργασία πληροφορίας απαιτεί ανίχνευση πληροφορίας Ανίχνευση σημάτων με οπτικές συχνότητες (10 14 Hz) το φώς ηλεκτρικό σήμα ενίσχυση + ανίχνευση με FET, διπολικά τρανζίστορ,
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 23 MAΪΟΥ 2012 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ
ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ MAΪΟΥ ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ (6) ΘΕΜΑ Α Στις ερωτήσεις Α-Α να γράψετε
Διαβάστε περισσότεραΔίοδος Εκπομπής Φωτός, (LED, Light Emitting Diode), αποκαλείται ένας ημιαγωγός ο οποίος εκπέμπει φωτεινή ακτινοβολία στενού φάσματος όταν του
L.E.D Δίοδος Εκπομπής Φωτός, (LED, Light Emitting Diode), αποκαλείται ένας ημιαγωγός ο οποίος εκπέμπει φωτεινή ακτινοβολία στενού φάσματος όταν του παρέχεται μία ηλεκτρική τάση κατά τη φορά ορθής πόλωσης
Διαβάστε περισσότεραιαγώνισµα Β Τάξης Ενιαίου Λυκείου Κυριακή 5 Απρίλη 2015 Φως - Ατοµικά Φαινόµενα - Ακτίνες Χ
ιαγώνισµα Β Τάξης Ενιαίου Λυκείου Κυριακή 5 Απρίλη 2015 Φως - Ατοµικά Φαινόµενα - Ακτίνες Χ Σύνολο Σελίδων: έξι (6) - ιάρκεια Εξέτασης: 3 ώρες Βαθµολογία % Ονοµατεπώνυµο: Θέµα Α Στις ηµιτελείς προτάσεις
Διαβάστε περισσότεραΘΕΜΑ Β Β.1 Α) Μονάδες 4 Μονάδες 8 Β.2 Α) Μονάδες 4 Μονάδες 9
Β.1 O δείκτης διάθλασης διαφανούς υλικού αποκλείεται να έχει τιμή: α. 0,8 β. 1, γ. 1,4 Β. Το ηλεκτρόνιο στο άτομο του υδρογόνου, έχει κινητική ενέργεια Κ, ηλεκτρική δυναμική ενέργεια U και ολική ενέργεια
Διαβάστε περισσότεραΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ
ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΚΑΙ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 30 ΜΑΪΟΥ 2014 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ:
Διαβάστε περισσότεραΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Δ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΕΣΠΕΡΙΝΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 24 ΜΑΪΟΥ 2002 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ : ΦΥΣΙΚΗ
ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Δ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΕΣΠΕΡΙΝΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 24 ΜΑΪΟΥ 2002 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ : ΦΥΣΙΚΗ ΘΕΜΑ 1ο Στις προτάσεις 1.1-1.4 να γράψετε στο τετράδιό σας τον αριθμό της αρχικής
Διαβάστε περισσότεραΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΤΡΙΤΗ 12 ΙΟΥΝΙΟΥ 2001 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ: ΦΥΣΙΚΗ
ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΤΡΙΤΗ 12 ΙΟΥΝΙΟΥ 2001 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ: ΦΥΣΙΚΗ ΘΕΜΑ 1 ο Στις ερωτήσεις 1 έως 4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα
Διαβάστε περισσότεραΜονάδες Το γραμμικό φάσμα του ατόμου του υδρογόνου ερμηνεύεται με
Προτεινόµενα Θέµατα Γ Λυκείου Οκτώβριος 20 Φυσική ΘΕΜΑ A γενιικής παιιδείίας Στις ερωτήσεις -5 να γράψετε τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση.. Η υπεριώδης ακτινοβολία
Διαβάστε περισσότεραi. 3 ii. 4 iii. 16 Ε 1 = -13,6 ev. 1MeV= 1, J.
ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ Θέµα Α Στις ερωτήσεις Α1-Α4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και, δίπλα, το γράµµα που αντιστοιχεί στη φράση η οποία συµπληρώνει σωστά την ηµιτελή πρόταση.
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΑ ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΥ ΕΛΕΓΧΟΥ ΘΕΩΡΙΑ ο ΜΑΘΗΜΑ
ΤΕΧΝΟΛΟΓΙΑ ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΥ ΕΛΕΓΧΟΥ ΘΕΩΡΙΑ 2017 7 ο ΜΑΘΗΜΑ Εισαγωγή Κύμα είναι η διάδοση των περιοδικών κινήσεων (ταλαντώσεων) που κάνουν τα στοιχειώδη σωματίδια ενός υλικού γύρω από τη θέση ισορροπίας
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ
ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology Department of Physics, University
Διαβάστε περισσότεραΕΜΒΕΛΕΙΑ ΦΟΡΤΙΣΜΕΝΩΝ ΣΩΜΑΤΙΔΙΩΝ
ΜΒΛΙΑ ΦΟΡΤΙΣΜΝΩΝ ΣΩΜΑΤΙΔΙΩΝ μβέλεια είδος (φορτίο, μάζα) & ενέρεια Φ.Σ. μβέλεια πυκνότητα, Ζ & Α του Α.Μ. μβέλεια σωματιδίων-α 1. Κινούνται σε ευθεία ραμμή μέσα στο Α.Μ.. Στα στερεά και υρά μικρότερη εμβέλεια
Διαβάστε περισσότεραΠαραγωγή ακτίνων Χ. V e = h ν = h c/λ λ min = h c/v e λ min (Å) 12400/V
Παραγωγή ακτίνων Χ Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε µήκη κύµατος της τάξης των Å (=10-10 m). Στο ηλεκτροµαγνητικό φάσµα η ακτινοβολία Χ εκτείνεται µεταξύ της περιοχής των ακτίνων γ και
Διαβάστε περισσότεραΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΔΙΑΓΩΝΙΣΜΑ Α
ΘΕΜΑ ο ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΔΙΑΓΩΝΙΣΜΑ Α Α Ποιο φαινόμενο ονομάζεται διασκεδασμός του φωτός; Πώς εξαρτάται ο δείκτης διάθλασης ενός οπτικού μέσου από το μήκος κύματος; Β Στις παρακάτω ερωτήσεις πολλαπλής
Διαβάστε περισσότεραΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ
ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑΤΑ ΘΕΜΑ Α Στις ερωτήσεις Α-Α4 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή φράση, η οποία συμπληρώνει σωστά την ημιτελή
Διαβάστε περισσότεραΓραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιανουάριος 2017
Ερώτηση 1 (10 μονάδες) - ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης
Διαβάστε περισσότερα
