ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΛΙΜΑΤΙΣΤΙΚΗ ΜΟΝΑΔΑ ΤΥΠΟΥ ΚΑΣΕΤΑ

Transcript

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΛΙΜΑΤΙΣΤΙΚΗ ΜΟΝΑΔΑ ΤΥΠΟΥ ΚΑΣΕΤΑ Σας ευχαριστούμε που επιλέξατε να αγοράσετε την κλιματιστική μονάδα τύπου Κασέτα Toyotomi. Πριν χρησιμοποιήσετε το κλιματιστικό, διαβάστε προσεχτικά τις οδηγίες χρήσης του και φυλάξτε τις για την περίπτωση που χρειαστεί να ανατρέξετε ξανά στο μέλλον.

2 ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 1. Περσίδα εξόδου αέρα 2. Αντλία Αποχέτευσης ( νερό από την εσωτερική μονάδα ) 3. Σωλήνας Αποχέτευσης 4. Έξοδος Αέρα 5. Φίλτρο Αέρα (μέσα στη γρίλια εσωτερικής μονάδας ) 6. Είσοδος Αέρα 7. Γρίλια Εσωτερικής Μονάδας 8. Οθόνη Ενδείξεων 9. Χειριστήριο 10. Σωλήνας Ψυκτικού Υγρού 11. Είσοδος Αέρα 12. Έξοδος Αέρα Σημείωση: Οι εικόνες αυτού του εγχειριδίου υπάρχουν για επεξηγηματικό σκοπό. Για το λόγο αυτό η εμφάνισή τους μπορεί να διαφέρει συγκριτικά με το πραγματικό προϊόν.

3 ΠΕΡΙΕΧΟΜΕΝΑ Σημαντικές πληροφορίες ασφαλείας 1 Τα μέρη του κλιματιστικού.2 Λειτουργίες του Κλιματιστικού...2 Τρόποι για οικονομική λειτουργία.3 Προσαρμογή της κατεύθυνσης ροής αέρα..3 Συντήρηση 3 Συμπτώματα που δεν αποτελούν προβλήματα του κλιματιστικού..5 Οδηγός Επίλυσης Προβλημάτων..6

4 ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Για να αποτρέψετε πιθανό τραυματισμό του χρήστη ή άλλων ατόμων και πιθανή ζημιά περιουσίας, πρέπει να τηρηθούν οι κάτωθι οδηγίες. Λανθασμένη λειτουργία της συσκευής λόγω άγνοιας των οδηγιών χρήσεως μπορεί να προκαλέσει τραυματισμό, βλάβη ή δυσλειτουργία του μηχανήματος. Οι προφυλάξεις ασφαλείας που υποδεικνύονται, είναι διαχωρισμένες σε 2 κατηγορίες. Σε κάθε περίπτωση, οι σημαντικές πληροφορίες ασφάλειας που υπάρχουν θα πρέπει να διαβαστούν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η παράβλεψη μιας προειδοποίησης μπορεί να προκαλέσει τραυματισμό ή ακόμη και θάνατο. Η συσκευή θα πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανόνες καλωδίωσης. ΠΡΟΣΟΧΗ Η παράβλεψη των κανόνων που φέρουν τον τίτλο ΠΡΟΣΟΧΗ μπορεί να προκαλέσει τραυματισμό ή ακόμη και θάνατο. Η συσκευή θα πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανόνες καλωδίωσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ζητήστε από εξουσιοδοτημένο τεχνικό να κάνει την εγκατάσταση του κλιματιστικού σας. Λανθασμένη εγκατάσταση από μη εξειδικευμένο άτομο μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία ή ακόμη και πυρκαγιά. Ζητήστε από εξουσιοδοτημένο τεχνικό να κάνει επισκευή ή την προβλεπόμενη συντήρηση για το κλιματιστικό σας. Λανθασμένη επισκευή ή συντήρηση μπορεί να προκαλέσει διαρροή νερού και ηλεκτροπληξία. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, πυρκαγιάς ή ατυχήματος στην περίπτωση που παρατηρήσετε κάποια δυσλειτουργία του κλιματιστικού σας, όπως παράξενη οσμή ή καπνός, απενεργοποιείστε τη μονάδα και αφαιρέστε το καλώδιο παροχής ρεύματος από το ηλεκτρικό κύκλωμα. Καλέστε το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης για επιπλέον βοήθεια. Ποτέ μην αφήνετε νερό να εισχωρήσει στην εσωτερική μονάδα και το χειριστήριο. Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. Ποτέ μην πιέζετε τα πλήκτρα του χειριστηρίου με αιχμηρά αντικείμενα. Μπορεί να καταστραφεί το χειριστήριο. Μην αντικαθιστάτε την ασφάλεια με κάποια λανθασμένης ισχύος ή άλλα καλώδια όταν η ασφάλεια καεί. Η χρήση λανθασμένης καλωδίωσης ή χαλκού μπορεί να προκαλέσει καταστροφή της μονάδας, ή πυρκαγιά. Δε συνιστάται να φέρετε το σώμα σας απευθείας σε επαφή με την έξοδο του αέρα για αρκετή ώρα. Μην εισάγετε τα δάχτυλά σας ή άλλα αντικείμενα στις γρίλιες εισόδου και εξόδου του αέρα. Όταν ο ανεμιστήρας γυρίζει με υψηλή ταχύτητα, υπάρχει μεγάλη πιθανότητα ατυχήματος. Ποτέ μη χρησιμοποιείτε εύφλεκτα υλικά όπως σπρέι για τα μαλλιά ή κάποια μπογιά κοντά στη μονάδα. Μπορεί να προκληθεί πυρκαγιά. Ποτέ μην αγγίζετε τις γρίλιες εξόδου του αέρα κατά τη διάρκεια λειτουργίας και κίνησης των περσίδων. Μπορεί να εγκλωβιστούν τα δάχτυλά σας και να καταστραφεί η μονάδα. Μην βάζετε εμπόδια μπροστά από τις εισόδους και εξόδους του αέρα. Μπορεί να προκληθεί δυσλειτουργία του μηχανήματος ή τραυματισμός. Μην προσπαθήσετε να επισκευάσετε μόνοι σας τη μονάδα. Ζητήστε τη βοήθεια ενός εξουσιοδοτημένου τεχνικού. Μην απορρίπτετε αυτό το προϊόν μαζί με τα οικιακά απορρίμματα. Η ξεχωριστή αποκομιδή για ειδική επεξεργασία είναι απαραίτητη. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με την αποκομιδή του προϊόντος.

5 Σε διαφορετική περίπτωση, διαρροή επικίνδυνων ουσιών μπορεί να πραγματοποιηθεί επηρεάζοντας την τροφική αλυσίδα και το οικοσύστημα. Για να αποφύγετε τη διαρροή ψυκτικού υγρού, επικοινωνήστε με την αντιπροσωπεία της συσκευής που αγοράσατε. Όταν η κλιματιστική μονάδα εγκαθίσταται και λειτουργεί σε ένα μικρό χώρο, καθώς και οι σωληνώσεις του ψυκτικού μέσου είναι εντός του χώρου, είναι δυνατό να δημιουργηθεί πρόβλημα σημαντικό σε περίπτωση διαρροής του μέσου ( μπορεί να επηρεαστεί αρνητικά το οξυγόνο που υπάρχει στο δωμάτιο προκαλώντας σοβαρό ατύχημα ). Το ψυκτικό υγρό υπό κανονικές συνθήκες είναι ασφαλές και δεν υπάρχει διαρροή. Αν υπάρχει διαρροή ψυκτικού υγρού στο δωμάτιο και βρίσκεται σε λειτουργία ένα θερμαντικό ή ένα φούρνο μπορεί να προκαλέσει επικίνδυνο αέριο. Απενεργοποιείστε οποιαδήποτε εύφλεκτη συσκευή, αερίστε το δωμάτιο και επικοινωνήστε με το εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Μη χρησιμοποιήσετε ξανά το κλιματιστικό μέχρι εξειδικευμένος τεχνικός να επιβεβαιώσει ότι η μονάδα έχει επισκευαστεί. ΠΡΟΣΟΧΗ Μη χρησιμοποιείτε το κλιματιστικό για άλλους σκοπούς, εκτός από τους προβλεπόμενους. Για να αποφύγετε οποιαδήποτε αρνητική επίδραση στην ποιότητα λειτουργίας, μη χρησιμοποιείτε τη μονάδα σε όργανα ψύξης ακριβείας, φαγητά, ζώα. Πριν καθαρίσετε τη μονάδα, βεβαιωθείτε ότι απενεργοποιήσατε τη λειτουργία της και αποσυνδέσατε το καλώδιο παροχής ρεύματος από την πρίζα. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή τραυματισμός. Προκειμένου να αποφύγετε ηλεκτροπληξία ή πυρκαγιά, βεβαιωθείτε ότι έχει εγκατασταθεί η κατάλληλη ηλεκτρική παροχή, η γείωση, η κατάλληλη ασφάλεια και ο ηλεκτρικός πίνακας διαθέτει ρελέ διαφυγής. εγκαταστήσει έναν ανιχνευτή γείωσης. Βεβαιωθείτε ότι το κλιματιστικό έχει γειωθεί. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, βεβαιωθείτε ότι έχει γίνει σωστή γείωση και το καλώδιο γείωσης δεν είναι συνδεδεμένο με το σωλήνα σύνδεσης υγρού ή αερίου, ή το καλώδιο γείωσης τηλεφώνου. Για να αποφύγετε τον τραυματισμό, μην αγγίξετε τα πτερύγια ανεμιστήρα της εξωτερικής μονάδας. Μη χειρίζεστε το κλιματιστικό με βρεγμένα χέρια. Μπορεί να προκληθεί ηλεκτροπληξία. Μην αγγίζετε τα πτερύγια του εναλλάκτη θερμότητας. Τα πτερύγια είναι αιχμηρά και μπορεί να προκαλέσουν ατύχημα. Μην τοποθετείτε αντικείμενα κάτω από το κλιματιστικό που μπορεί να καταστραφούν από την υγρασία. Υγροποίηση μπορεί να σχηματισθεί αν η υγρασία είναι πάνω από 80%, ο αποχετευτικός σωλήνας έχει φραγεί ή το φίλτρο δεν είναι καθαρό. Μετά από μακρά περίοδο χρήσης ελέγξτε αν η επιτοίχια βάση στήριξης έχει υποστεί ζημιά. Στην περίπτωση που υπάρχει πρόβλημα, υπάρχει κίνδυνος η μονάδα να πέσει κάτω και να προκληθεί ατύχημα. Για να αποφύγετε την έλλειψη οξυγόνου, αερίστε το δωμάτιο επαρκώς αν ταυτόχρονα με το κλιματιστικό χρησιμοποιείτε και κάποια συσκευή θέρμανσης. Βεβαιωθείτε ότι ο σωλήνας αποχέτευσης είναι σωστά τοποθετημένος ώστε να διασφαλίζεται σωστή αποχέτευση. Ατελής αποχέτευσης μπορεί να δημιουργήσει υγρασία στο κτίριο και τα έπιπλα. Ποτέ μην αγγίζετε τα εσωτερικά μέρη του τηλεχειριστηρίου. Μην αφαιρείτε την πρόσοψη. Ορισμένα εσωτερικά μέρη είναι επικίνδυνα να τα αγγίζετε και μπορεί να δημιουργήσουν πρόβλημα στη συσκευή.

6 Ποτέ μην αφήνετε μικρά παιδιά, ζώα και φυτά να έρθουν σε απευθείας επαφή με τη ροή αέρα. Μπορεί να δημιουργηθούν δυσμενείς επιδράσεις. Μην αφήνετε παιδιά να ανεβαίνουν πάνω στην εξωτερική μονάδα και αποφύγετε να τοποθετήσετε οποιοδήποτε αντικείμενο πάνω σε αυτή. Αν η μονάδα πέσει ή μπερδευτείτε σε αυτή μπορεί να δημιουργηθεί τραυματισμός. Μη λειτουργείτε το κλιματιστικό όταν κάνετε απολύμανση ή χρησιμοποιείτε διάφορα αποσμητικά χώρου σε υγρή μορφή. Μπορεί τα χημικά να εισχωρήσουν στη μονάδα και να θέσουν σε κίνδυνο την υγεία και τη ζωή των ανθρώπων. Μην τοποθετείτε συσκευές που παράγουν φωτιά σε σημεία όπου είναι εκτεθειμένα στη ροή αέρα από τη μονάδα. Μπορεί να δημιουργηθεί ατελής καύση ή να επηρεάσει αρνητικά την απόδοση της μονάδας, εξαιτίας της θέρμανσης. Μην εγκαθιστάτε το κλιματιστικό σε μέρη όπου μπορεί να υπάρχει διαρροή εύφλεκτων αερίων. Αν υπάρχει διαρροή αερίου, μπορεί να προκληθεί πυρκαγιά. Αυτή η συσκευή δεν προορίζεται για χρήση για άτομα (περιλαμβανομένων και των παιδιών) μειωμένες σωματικές, αισθητικές ή πνευματικές ικανότητες ή από έλλειψη εμπειρίας και γνώσης, εκτός και εάν βρίσκεται υπό εποπτεία ή τους έχουν παρασχεθεί οδηγίες σχετικές με την χρήση της συσκευής από κάποιο άτομο υπεύθυνο για την ασφάλειά τους. 2. ΤΑ ΜΕΡΗ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ Το κλιματιστικό αποτελείται από την εσωτερική μονάδα, την εξωτερική μονάδα, το σωλήνα σύνδεσης και το χειριστήριο. (Δείτε Εικ.2-1) Οι ενδείξεις λειτουργίας της εσωτερικής μονάδας εμφανίζονται στην οθόνη. Η χειροκίνητη λειτουργία χρησιμοποιείται στην περίπτωση που επιθυμείτε να λειτουργήσετε το κλιματιστικό σας χειροκίνητα, ή στην περίπτωση που χάσατε το χειριστήριο, ή έχουν τελειώσει οι μπαταρίες του. Δύο λειτουργίες, συμπεριλαμβανομένων και της Αυτόματης ( Auto ) και της Γρήγορης Ψύξης (Forced Cool ) μπορούν να επιλεχθούν από τη χειροκίνητη λειτουργία στην οθόνη λειτουργιών της εσωτερικής μονάδας. Από τη στιγμή που πιέσετε αυτό το κουμπί, το κλιματιστικό θα λειτουργήσει με την ακόλουθη σειρά λειτουργιών: Αυτόματη ( Auto ), Γρήγορη Ψύξη ( Forced Cool ), Απενεργοποίηση ( OFF) και ξανά αυτόματη ( Auto ). 1. Αυτόματη λειτουργία ( Auto ) Η λυχνία λειτουργίας του κλιματιστικού ανάβει και το κλιματιστικό λειτουργεί στην Αυτόματη λειτουργία. Μέσω του χειριστηρίου το κλιματιστικό μπορεί να λειτουργήσει σύμφωνα με το σήμα που λαμβάνει. 2. Γρήγορη Ψύξη ( Forced Cool ): Η λυχνία λειτουργίας αναβοσβήνει, το κλιματιστικό θα αλλάξει στην λειτουργία Auto, αφού λειτουργήσει στην ψύξη, στην υψηλή ταχύτητα του ανεμιστήρα για 30 λεπτά. Η λειτουργία του χειριστηρίου δεν υπάρχει. 3. Απενεργοποίηση της μονάδας ( OFF ):

7 Η λυχνία λειτουργίας σβήνει. Το κλιματιστικό είναι απενεργοποιημένο ενώ η λειτουργία του χειριστηρίου είναι δυνατή. ΣΗΜΕΙΩΣΗ Αυτό το εγχειρίδιο δε συμπεριλαμβάνει τις οδηγίες τηλεχειριστηρίου. Για μεγαλύτερη πληροφόρηση ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του τηλεχειριστηρίου. 3. ΛΕΙΤΟΥΡΓΙΕΣ ΚΛΙΜΑΤΙΣΤΙΚΟΥ ΚΑΙ ΑΠΟΔΟΣΗ Χρησιμοποιείστε το σύστημα στις παρακάτω θερμοκρασίες για ασφαλή και αποδοτική λειτουργία. Η μέγιστη θερμοκρασία λειτουργίας για το κλιματιστικό ( Ψύξη / Θέρμανση ). Πίνακας 2-1 Λειτουργία Λειτουργία Ψύξης Θερμοκρασία Εξωτερική Θερμοκρασία 18 C~43 C -7 C~43 C (Για τα μοντέλα με σύστημα ψύξης χαμηλής θερμοκρασίας ) 18 C ~ 52 C (Για ειδικά μοντέλα τροπικού κλίματος ) Θερμοκρασία Δωματίου 17 C ~32 C Λειτουργία Θέρμανσης -7 ~24 C 0 C ~ 30 C Λειτουργία Αφύγρανσης 18 C ~ 43 C 18 C ~ 52 C ( Για ειδικά μοντέλα τροπικού κλίματος ) 17 C ~ 32 C Πίνακας 2-2 ( Για κλιματιστικά Inverter ) Θερμοκρασία Εξωτερική Θερμοκρασία Θερμοκρασία Δωματίου Λειτουργία Λειτουργία Ψύξης 0 C~ 50 C -15 C~50 C (Για τα μοντέλα με σύστημα ψύξης χαμηλής θερμοκρασίας ) 17 C Λειτουργία Θέρμανσης -15 C~24 C 30 C Λειτουργία Αφύγρανσης 0 C ~ 50 C 17 C ΣΗΜΕΙΩΣΗ 1. Αν το κλιματιστικό χρησιμοποιείται εκτός των ορίων θερμοκρασιών που αναφέρθηκαν παραπάνω, μπορεί να δημιουργηθεί δυσλειτουργία στη μονάδα. 2. Το φαινόμενο συγκέντρωσης συμπυκνωμένου νερού στην επιφάνεια του κλιματιστικού είναι όταν υπάρχει σχετική υγρασία στο δωμάτιο, θα πρέπει να κλείσετε την πόρτα ή το παράθυρο. 3. Η μέγιστη απόδοση θα επιτευχθεί μεταξύ αυτής της κλίμακας θερμοκρασίας λειτουργίας.

8 Λειτουργία Προστασίας 3 λεπτών Μία λειτουργία προστασίας δεν αφήνει το κλιματιστικό να ενεργοποιηθεί για περίπου 3 λεπτά, όταν υπήρχε διακοπή της ηλεκτρικής παροχής. Αδυναμία Σύνδεσης Μία σύνδεση από τον εγκαταστάτη εκτός προδιαγραφών κατά τη διάρκεια λειτουργίας, μπορεί να απενεργοποιήσει τη μονάδα αμέσως. Για επανεκκίνηση λειτουργίας, πιέστε το πλήκτρο ON/OFF στο χειριστήριο. Αστραπή ή κινητό τηλέφωνο που λειτουργεί κοντά στο κλιματιστικό, μπορεί να προκαλέσει δυσλειτουργία της μονάδας. Αποσυνδέστε τη συσκευή από το ρεύμα και επανασυνδέστε τη. Πιέστε το πλήκτρο ON/OFF στο χειριστήριο για την επανεκκίνησή του. 4. Πως μπορείτε να επιτύχετε οικονομική λειτουργία Οι ακόλουθες οδηγίες θα πρέπει να ακολουθούνται προκειμένου να εξασφαλίσετε οικονομική λειοτυργία του κλιματιστικού σας ( Ανατρέξτε στο σχετικό κεφάλαιο για λεπτομέρειες ). Προσαρμόστε σωστά την κατεύθυνση ροής αέρα, για να αποφύγετε τα ρεύματα αέρα να χτυπούν κατευθείαν πάνω στο σώμα σας. Προσαρμόστε τη θερμοκρασία δωματίου κατάλληλα για να επιτύχετε ώστε να επιτύχετε τη θερμοκρασία άνεσης στο χώρο σας και να αποφύγετε την υπερβολική ψύξη ή θέρμανση. Στη λειτουργία ψύξης, κλείστε τις κουρτίνες για να αποφύγετε την απευθείας έκθεση στον ήλιο. Για να διατηρήσετε την θέρμανση ή τη δροσιά στο χώρο, κλείστε τις πόρτες και τα παράθυρα όταν είναι απαραίτητο. Ρυθμίστε το χρονοδιακόπτη για τον επιθυμητό χρόνο λειτουργίας. Μην τοποθετείτε εμπόδια κοντά στις εισόδους και εξόδους αέρα. Θα δημιουργηθεί μειωμένη απόδοση, ακόμη και ξαφνικός τερματισμός λειτουργίας. Αν δεν έχετε σκοπό να χρησιμοποιήσετε τη μονάδα για πολύ καιρό, αποσυνδέστε το καλώδιο παροχής ρεύματος από την πρίζα και αφαιρέστε τις μπαταρίες από το χειριστήριο. Όταν η πρίζα συνδεθεί στο ηλεκτρικό κύκλωμα, κάποια ενέργεια θα καταναλωθεί, ακόμη και αν το κλιματιστικό δε βρίσκεται σε λειτουργία. Σε αυτή την περίπτωση αποσυνδέστε το κλιματιστικό από το ηλεκτρικό κύκλωμα προκειμένου να εξοικονομήσετε ενέργεια. Συνδέστε ξανά την πρίζα στο ηλεκτρικό κύκλωμα 12 ώρες πριν επανεκκινηθεί για να διασφαλίσετε την ομαλή λειτουργία στη συνέχεια. Ένα φραγμένο φίλτρο αέρα μπορεί να μειώσει την ψυκτική και θερμική απόδοση. Συνιστάται να καθαρίζεται μία φορά κάθε 2 εβδομάδες και σύμφωνα με τη χρήση της μονάδας.

9 5. Προσαρρμογη της κατεύθυνσης ροής αέρα Καθώς η μονάδα βρίσκεται σε λειτουργία, μπορέιτε να προσαρμόσετε την περσίδα ροής αέρα προκειμένου να αλλάξετε την κατεύθυνση και να αποκτήσετε μία πιο φυσιολογική θερμοκρασία μέσα στο χώρο. Έτσι, μπορείτε να απολαύσετε ακόμη περισσότερο. 6.ΣΥΝΤΗΡΗΣΗ ΠΡΟΣΟΧΗ Πριν καθαρίσετε το κλιματιστικό βεβαιωθείτε ότι έχετε απενεργοποιήσει το κλιματιστικό και έχετε αφαιρέσει το φις από την πρίζα. Ελέγξτε αν η καλωδίωση έχει καταστραφεί ή είναι αποσυνδεμένη. Χρησιμοποιείστε ένα στεγνό πανί για να καθαρίσετε την εσωτερική μονάδα και το χειριστήριο. Ένα ελαφρώς βρεγμένο πανί μπορεί να χρησιμοποιηθεί για τον καθαρισμό της μονάδας, στην περίπτωση που δεν είναι καθόλου καθαρή. Ποτέ μη χρησιμοποιείτε βρεγμένο πανί για τον καθαρισμό του χειριστηρίου. Μη χρησιμοποιείτε χημικά καθαριστικά για τον καθαρισμό ή αφήνετε τέτοια υλικά στη μονάδα για μεγάλο χρονικό διάστημα. Μπορεί να καταστρέψει ή να ξεθωριάσει την επιφάνεια της μονάδας. Συντήρηση μετά από μακρά περίοδο ( π.χ στην αρχή μιας εποχής ) Ελέγξτε και μετακινείστε οτιδήποτε μπορεί να εμποδίζει την είσοδο και έξοδο αέρα της εσωτερικής και εξωτερικής μονάδας. Καθαρίστε τα φίλτρα και τις γρίλιες της εσωτερικής μονάδας. Ανατρέξτε στο κεφάλαιο Καθαρισμός του φίλτρου αέρα για περισσότερες λεπτομέρειες σε σχέση με το πώς θα προχωρήσετε και βεβαιωθείτε ότι εγκαταστήσατε τα καθαρά φίλτρα πίσω στη θέση τους. Ενεργοποιείστε τη μονάδα τουλάχιστον 12 ώρες πριν τη λειτουργία της για να διασφαλίσετε την ομαλή λειτουργία της. Από τη στιγμή που η μονάδα ενεργοποιηθεί, οι ενδείξεις του χειριστηρίου εμφανίζονται.

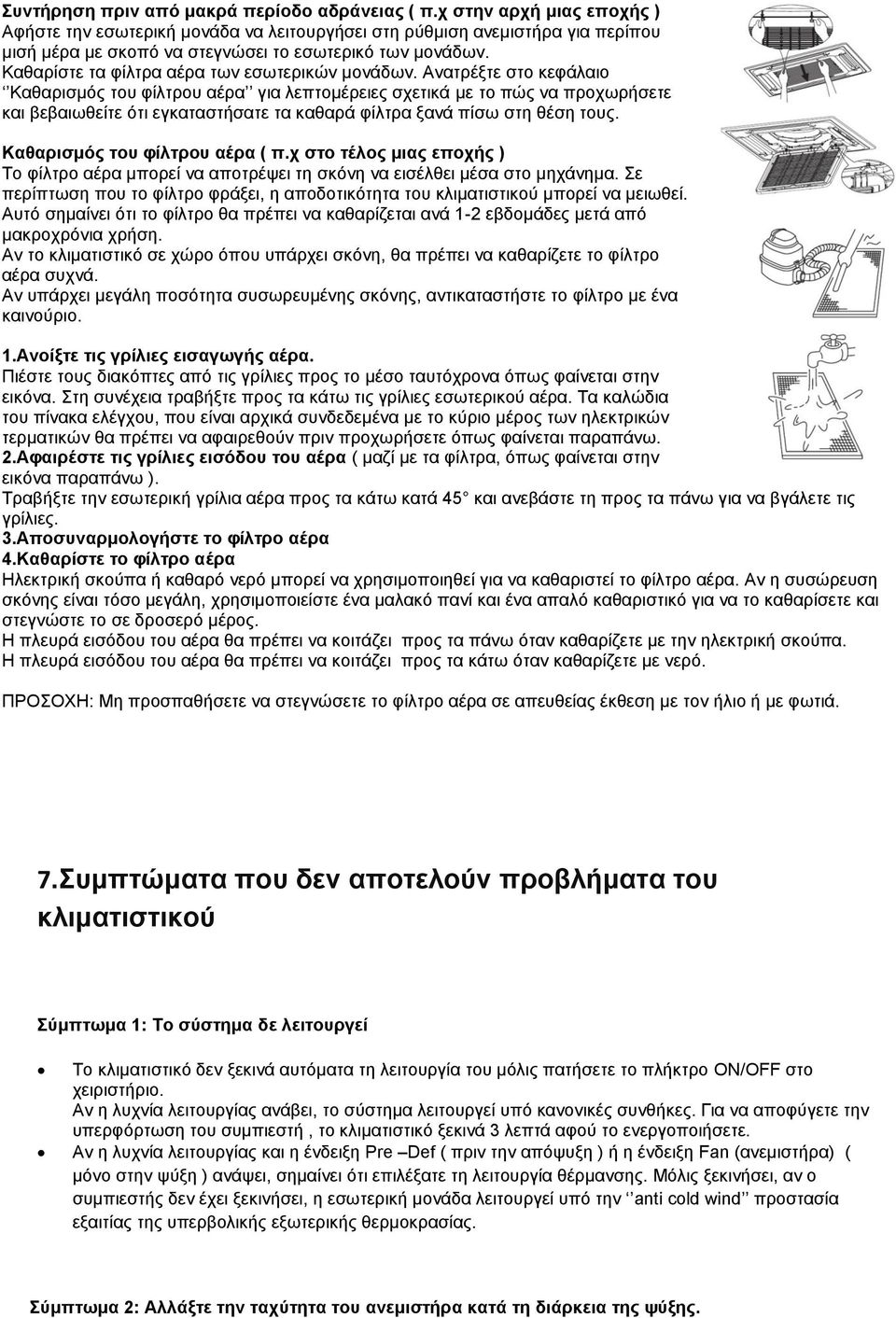

10 Συντήρηση πριν από μακρά περίοδο αδράνειας ( π.χ στην αρχή μιας εποχής ) Αφήστε την εσωτερική μονάδα να λειτουργήσει στη ρύθμιση ανεμιστήρα για περίπου μισή μέρα με σκοπό να στεγνώσει το εσωτερικό των μονάδων. Καθαρίστε τα φίλτρα αέρα των εσωτερικών μονάδων. Ανατρέξτε στο κεφάλαιο Καθαρισμός του φίλτρου αέρα για λεπτομέρειες σχετικά με το πώς να προχωρήσετε και βεβαιωθείτε ότι εγκαταστήσατε τα καθαρά φίλτρα ξανά πίσω στη θέση τους. Καθαρισμός του φίλτρου αέρα ( π.χ στο τέλος μιας εποχής ) Το φίλτρο αέρα μπορεί να αποτρέψει τη σκόνη να εισέλθει μέσα στο μηχάνημα. Σε περίπτωση που το φίλτρο φράξει, η αποδοτικότητα του κλιματιστικού μπορεί να μειωθεί. Αυτό σημαίνει ότι το φίλτρο θα πρέπει να καθαρίζεται ανά 1-2 εβδομάδες μετά από μακροχρόνια χρήση. Αν το κλιματιστικό σε χώρο όπου υπάρχει σκόνη, θα πρέπει να καθαρίζετε το φίλτρο αέρα συχνά. Αν υπάρχει μεγάλη ποσότητα συσωρευμένης σκόνης, αντικαταστήστε το φίλτρο με ένα καινούριο. 1.Ανοίξτε τις γρίλιες εισαγωγής αέρα. Πιέστε τους διακόπτες από τις γρίλιες προς το μέσο ταυτόχρονα όπως φαίνεται στην εικόνα. Στη συνέχεια τραβήξτε προς τα κάτω τις γρίλιες εσωτερικού αέρα. Τα καλώδια του πίνακα ελέγχου, που είναι αρχικά συνδεδεμένα με το κύριο μέρος των ηλεκτρικών τερματικών θα πρέπει να αφαιρεθούν πριν προχωρήσετε όπως φαίνεται παραπάνω. 2.Αφαιρέστε τις γρίλιες εισόδου του αέρα ( μαζί με τα φίλτρα, όπως φαίνεται στην εικόνα παραπάνω ). Τραβήξτε την εσωτερική γρίλια αέρα προς τα κάτω κατά 45 και ανεβάστε τη προς τα πάνω για να βγάλετε τις γρίλιες. 3.Αποσυναρμολογήστε το φίλτρο αέρα 4.Καθαρίστε το φίλτρο αέρα Ηλεκτρική σκούπα ή καθαρό νερό μπορεί να χρησιμοποιηθεί για να καθαριστεί το φίλτρο αέρα. Αν η συσώρευση σκόνης είναι τόσο μεγάλη, χρησιμοποιείστε ένα μαλακό πανί και ένα απαλό καθαριστικό για να το καθαρίσετε και στεγνώστε το σε δροσερό μέρος. Η πλευρά εισόδου του αέρα θα πρέπει να κοιτάζει προς τα πάνω όταν καθαρίζετε με την ηλεκτρική σκούπα. Η πλευρά εισόδου του αέρα θα πρέπει να κοιτάζει προς τα κάτω όταν καθαρίζετε με νερό. ΠΡΟΣΟΧΗ: Μη προσπαθήσετε να στεγνώσετε το φίλτρο αέρα σε απευθείας έκθεση με τον ήλιο ή με φωτιά. 7.Συμπτώματα που δεν αποτελούν προβλήματα του κλιματιστικού Σύμπτωμα 1: Το σύστημα δε λειτουργεί Το κλιματιστικό δεν ξεκινά αυτόματα τη λειτουργία του μόλις πατήσετε το πλήκτρο ON/OFF στο χειριστήριο. Αν η λυχνία λειτουργίας ανάβει, το σύστημα λειτουργεί υπό κανονικές συνθήκες. Για να αποφύγετε την υπερφόρτωση του συμπιεστή, το κλιματιστικό ξεκινά 3 λεπτά αφού το ενεργοποιήσετε. Αν η λυχνία λειτουργίας και η ένδειξη Pre Def ( πριν την απόψυξη ) ή η ένδειξη Fan (ανεμιστήρα) ( μόνο στην ψύξη ) ανάψει, σημαίνει ότι επιλέξατε τη λειτουργία θέρμανσης. Μόλις ξεκινήσει, αν ο συμπιεστής δεν έχει ξεκινήσει, η εσωτερική μονάδα λειτουργεί υπό την anti cold wind προστασία εξαιτίας της υπερβολικής εξωτερικής θερμοκρασίας. Σύμπτωμα 2: Αλλάξτε την ταχύτητα του ανεμιστήρα κατά τη διάρκεια της ψύξης.

11 Για την αποφυγή πάγου στον εξατμιστή της εσωτερικής μονάδας, το σύστημα θα αλλάξει αυτόματα την ταχύτητα του ανεμιστήρα, αφού αποκατασταθεί η ψυκτική λειτουργία αμέσως. Όταν η θερμοκρασία δωματίου πέφτει σε αυτή που έχετε ρυθμίσει, ο συμπιεστής σταματάει και η εσωτερική μονάδα αλλάζει την ταχύτητα του ανεμιστήρα. Όταν η θερμοκρασία αυξηθεί ο συμπιεστής ξεκινά ξανά. Το ίδιο γίνεται και στη θέρμανση. Σύμπτωμα 3: Λευκή ομίχλη βγαίνει από τη μονάδα Σύμπτωμα 3.1: Εσωτερική Μονάδα Όταν η υγρασία είναι υψηλή κατά τη διάρκεια ψυκτικής λειτουργίας, αν το εσωτερικό της εσωτερικής μονάδας έχει επηρεαστεί πολύ, η διανομή θερμοκρασίας μέσα στο δωμάτιο δεν είναι ισοκατανεμημένη. Σύμπτωμα 3.2: Εσωτερική Μονάδα, Εξωτερική Μονάδα Όταν το σύστημα αλλάζει στη λειτουργία θέρμανσης μετά τη λειτουργία απόψυξης, η υγρασία που δημιουργείται κατά την απόψυξη γίνεται ατμός και εξατμίζεται. Σύμπτωμα 4: Θόρυβος του κλιματιστικού κατά τη λειτουργία ψύξης Σύμπτωμα 4.1: Εσωτερική μονάδα Ένας συνεχόμενος χαμηλός ήχος ακούγεται όταν το σύστημα βρίσκεται στη λειτουργία ψύξης ή έχει σταματήσει να λειτουργεί. Όταν η αντλία αποχέτευσης ( προαιρετικό εξάρτημα ) βρίσκεται σε λειτουργία, αυτός ο ήχος ακούγεται..ήχος ακούγεται όταν το σύστημα σταματάει μετά από τη λειτουργία θέρμανσης. Συστολή και διαστολή των πλαστικών μερών προέρχεται από αλλαγή θερμοκρασίας και ακούγεται αυτός ο ήχος. Σύμπτωμα 4.2: Εσωτερική μονάδα, Εξωτερική Μονάδα Ένας συνεχόμενος χαμηλός ήχος ακούγεται όταν το σύστημα βρίσκεται σε λειτουργία. Αυτός είναι ο ήχος από το ψυκτικό αέριο που κυκλοφορεί μέσα στην εσωτερική και εξωτερική μονάδα. Ένας ήχος που ακούγεται ακριβώς στο ξεκίνημα της λειτουργίας ενός κλιματιστικού ή αμέσως αφού το απενεργοποιήσετε ή κατά τη λειτουργία απόψυξης. Αυτός είναι ο θόρυβος του ψυκτικού που προέρχεται από την παύση ροής ή την αλλαγή ροής. Σύμπτωμα 4.3: Εξωτερική μονάδα Όταν ο τόνος του θορύβου λειτουργίας αλλάζει. Ο θόρυβος προκαλείται από την αλλαγή της συχνότητας Σύμπτωμα 5: Σκόνη βγαίνει από τη μονάδα: Όταν το κλιματιστικό χρησιμοποιείται για πρώτη φορά για μεγάλο χρονικό διάστημα. Αυτό συμβαίνει επειδή σκόνη έχει εισέλθει μέσα στη μονάδα. Σύμπτωμα 6: Η μονάδα μπορεί να μυρωδιές Η μονάδα μπορεί να απορροφήσει τη μυρωδιά των δωματίων, των επίπλων, των τσιγάρων κ.λ.π και να τις αποδώσει ξανά. Σύμπτωμα 7: Ο ανεμιστήρας της εξωτερικής μονάδας δεν περιστρέφεται. Κατά τη διάρκεια λειτουργίας. Η ταχύτητα του ανεμιστήρα ελέγχεται ώστε να μεγιστοποίηση τη λειτουργία του προϊόντος.

12 8. ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ 8.1 Προβλήματα και αιτίες του κλιματιστικού Αν μία από τις παραπάνω δυσλειτουργίες συμβούν, απενεργοποιείστε τη λειτουργία, αφαιρέστε το καλώδιο ηλεκτρικού ρεύματος από την πρίζα και επικοινωνήστε με το εξειδικευμένο κέντρο τεχνικής υποστήριξης. Η λυχνία λειτουργίας αναβοσβήνει πολύ (5Hz). Αυτή η λυχνία ακόμη αναβοσβήνει πολύ, απενεργοποιείστε τη λειτουργία και ενεργοποιείστε τη ξανά. ( Δείτε τον πίνακα 8-1α και 8-1β ). Το χειριστήριο λαμβάνει δυσλειτουργία ή το πλήκτρο δε λειτουργεί σωστά. Μία συσκευή ασφαλείας, όπως είναι μία ασφάλεια, ένα κύκλωμα ενεργοποιείται. Εμπόδια και νερό έχουν εισαχθεί στη μονάδα. Νερό εκρέει από την εσωτερική μονάδα. Άλλες δυσλειτουργίες Αν το σύστημα δε λειτουργεί κανονικά εκτός από τις παραπάνω αναφερόμενες περιπτώσεις, ή τις παραπάνω αναφερόμενες δυσλειτουργίες εξετάστε το σύστημα σύμφωνα με τις ακόλουθες διαδικασίες. ( Δείτε τον πίνακα 8-2 ) 8.2 Προβλήματα και αιτίες του χειριστηρίου Πριν ζητήσετε να γίνει επισκευή του μηχανήματός σας, ελέγξτε τα παρακάτω στοιχεία. ( Πίνακας 8-3 ).

13 Αριθμός Διαχωρισμός προστασίας και δυσλειτουργίας Δυσλειτουργία μονάδας 1 Επικοινωνία Εσωτερικής Εξωτερικής 2 μονάδας.έλεγχος αν το κανάλι είναι μη κανονικό 3 Αισθητήρας θερμοκρασίας δωματίου, ελέγχει αν το κανάλι είναι μη κανονικό Σωλήνας αισθητήρα θερμοκρασίας 4 δωματίου ή Έλεγχος αν το κανάλι είναι μη κανονικό (Τ2) Σωλήνας αισθητήρα θερμοκρασίας 5 δωματίου ή Έλεγχος αν το κανάλι είναι μη κανονικό (Τ2Β) 6 ERPROM Δυσλειτουργία Λυχνία Λειτουργίας Λυχνία Χρονοδιακόπτης Λυχνία Απόψυξης Λυχνία Συναγερμού Ψηφιακή Οθόνη E0 E1 Ε2 E3 E4 E7 7 Δυσλειτουργία ανεμιστήρα εσωτερικής μονάδας E8 8 Δυσλειτουργία εξωτερικής μονάδας 9 Δυσλειτουργία Στάθμης νερού Αφαιρώντας την πρόσοψη για να ελεγθεί αν 10 το κανάλι είναι μη κανονικό Δυσλειτουργία αφαίρεσης της πρόσοψης 11 αργά 12 Η αφαίρεση της πρόσοψης δεν είναι κλειστή On 13 Εσωτερ 14 Άλλες δυσλειτουργίες 15 Εντοπισμός διαρροής ψυκτικού υγρού On αργά Ed ΕΕ F0 F1 F2 F3 F4 EC Διαχωρισμός προστασίας και δεισλειτουργίας LED1 (Λυχνία 1) Λειτουργία LED2 (Λυχνία2) Χρονοδιακόπτης LED3 (Λυχνία3) Απόψυξη - Ανεμιστήρας LED4 ( Λυχνία 4) Συναγερμός Ψηφιακή Οθόνη Αισθητήρας θερμοκρασίας δωματίου ή Έλεγχος αν το κανάλι είναι μη κανονικό Σωλήνας αισθητήρα θερμοκρασίας δωματίου ή Έλεγχος αν το κανάλι είναι μη κανονικό (Τ2) Εξωτερικός αισθητήρας θερμοκρασίας δωματίου ή Έλεγχος αν το κανάλι είναι μη κανονικό Δυσλειτουργία εξωτερικής μονάδας Δυσλειτουργία αισθητήρα θερμοκρασίας αντλίας ERPR OM Δυσλειτουργία Δυσλειτουργία στάθμης νερού Ανίχνευση διαρροής ψυκτικού υγρού Φωτίζει στα 5Hz στο 1Hz

14 Συμπτώματα Αιτίες Λύση Η μονάδα δεν ξεκινά -Αδυναμία σύνδεσης -Το ηλεκτρικό κύκλωμα είναι κλειστό -Η ασφάλεια ή ο διακόπτης μπορεί να έχουν καεί -Οι μπαταρίες του τηλεχειριστηρίου χρειάζονται αντικατάσταση ή υπάρχει κάποιο άλλο πρόβλημα με το χειριστήριο Ο αέρας κινείται κανονικά αλλά δεν υπάρχει ψύξη -Η θερμοκρασία δεν είναι σωστή -Βρίσκεται υπό προστασία συμπιεστή 3 λεπτών - Περιμένετε για την επαναφορά του ρεύματος - Ανοίξτε το διακόπτη - ReplLocation - Αντικαταστήστε τις μπαταρίες και ελέγξτε το χειριστήριο -Ρυθμίστε σωστά τη θερμοκρασία -Περιμένετε Η μονάδα σταματά και ξεκινά συχνά Χαμηλό αποτέλεσμα ψύξης Χαμηλό αποτέλεσμα θέρμανσης -Το ψυκτικό υγρό είναι πολύ λίγο ή πάρα πολύ -Αέρας στο κύκλωμα ψυκτικού υγρού -Ο συμπιεστής δυσλειτουργεί -Η τάση είναι πολύ υψηλή ή πολύ χαμηλή -Το σύστημα κύκλωμα έχει μπλοκάρει -Ο εναλλάκτης θερμότητας της εσωτερικής και εξωτερικής μονάδας δεν είναι καθαρός. -Το φίλτρο αέρα δεν έιναι καθαρό. -Οι είσοδοι / έξοδοι του αέρα έχουν φραγεί. -Οι πόρτες και τα παράθυρα είναι ανοιχτά -Απευθείας έκθεση στον ήλιο -Πάρα πολύ ζέστη -Η εξωτερική θερμοκρασία είναι πολύ υψηλή -Διαρροή ψυκτικού υγρού ή έλλειψη ψυκτικού υγρού -Η εξωτερική θερμοκρασία έιναι χαμηλότερη από 7 C -Οι πόρτες και τα παράθυρα δεν είναι τελείως κλειστά -Διαρροή ψυκτικού υγρού ή έλλειψη ψυκτικού υγρο -Ελέγξτε τη διαρροή, και συμπληρώστε ψυκτικό υγρό. -Σκουπίστε και συμπληρώστε. ψυκτικό υγρό -Ο συμπιεστής χρειάζεται συντήρηση ή αντικατάσταση -Βρείτε αιτίες και λύσεις -Καθαρίστε τον εναλλάκτη θερμότητας -Καθαρίστε το φίλτρο αέρα -Καθαρίστε όλα τα σημεία που έχουν συγκεντρώσει σκόνη για να είναι καθαρός ο αέρας -Κλείστε τις πόρτες και τα παράθυρα -Χρησιμοποιείστε τις κουρτίνες για να προφυλάξετε από την απευθείας έκθεση στην ακτινοβολία του ήλιου -Μειώστε την πηγή θερμότητας -Η ψυκτική απόδοση μειώνεται ( κανονικά ) -Ελέγξτε τη διαρροή και συμπληρώστε ψυκτικό υγρό -Χρησιμοποιήστε συσκευή θέρμανσης -Κλείστε πόρτες και παράθυρα -Ελέγξτε τη διαρροή και συμπληρώστε Ψυκτικό υγρό Συμπτώματα Αιτίες Λύση Ο ανεμιστήρας δε μπορεί να αλλάξει Το χειριστήριο δε μπορεί να μεταφέρει το σήμα στην εσωτερική μονάδα, όταν πιέζεται το πλήκτρο ON/OFF Ο δείκτης θερμοκρασίας δε λειτουργεί Ελέγξτε αν η ένδειξη λειτουργίας στην οθόνη είναι Auto. Ελέγξτε αν η ένδειξη λειτουργίας στην οθόνη είναι Dry Ελέγξτε αν οι μπαταρίες χρειάζονται αντικατάσταση. Ελέγξτε αν η λειτουργία που φαίνεται στην οθόνη είναι το FAN ONLY Όταν επιλέγεται η αυτόματη λειτουργία, το κλιματιστικό αυτόματα αλλάζει την ταχύτητα του ανεμιστήρα Όταν η λειτουργία Dry επιλεχθεί, το κλιματιστικό αυτόματα αλλάζει την ταχύτητα του ανεμιστήρα. Η ταχύτητα του ανεμιστήρα μπορεί να επιλεχθεί κατά τη λειτουργία COOL, FAN ONLY και HEAT. Ελέγξτε αν είναι απενεργοποιημένη Η θερμοκρασία δε μπορεί να ρυθμιστεί κατά τη διάρκεια λειτουργίας του ανεμιστήρα Η ένδειξη στην οθόνη εξαφανίζεται μετά από λίγη ώρα Ελέγξτε αν έχει ολοκληρωθεί η λειτουργία του χρονοδιακόπτη όταν Η λειτουργία του κλιματιστικού στα σταματήσει στο ρυθμισμένο χρόνο

15 η ένδειξη Timer Off εμφανιστεί στην οθόνη. Η ένδειξη χρονοδιακόπτη Timer On απενεργοποιείται μετά από λίγη ώρα Ελέγξτε αν η λειτουργία χρονοδιακόπτη ξεκινάει αμέσως μόλις εμφανιστεί η ένδειξη Timer On στην οθόνη. Μέχρι το ρυθμισμένο χρόνο, το κλιματιστικό θα ξεκινήσει αυτόματα και οι κατάλληλες ενδείξεις θα εξαφανιστούν Δε λαμβάνεται σήμα από την εσωτερική μονάδα ακόμη και όταν το πλήκτρο ON/OFF πιέζεται. Ελέγξτε αν το σήμα μετάδοσης του χειριστηρίου καθοδηγείται σωστά προς τον αποδέκτη σήματος της εσωτερικής μονάδας, όταν πιέζετε το πλήκτρο ON/OFF. Άμεσα πιέστε ώστε να μεταδωθεί το σήμα από το μεταδότη προς τον αποδέκτη της εσωτερικής μονάδας και ύστερα πατήστε επαναλαμβανόμενα δύο φορές το πλήκτρο ON/OFF. Εισαγωγέας: Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε. Λεωφόρος Κηφισού 6, Αιγάλεω, , Αθήνα Τηλέφωνο: SERVICE ΑΝΤΑΛΛΑΚΤΙΚΑ Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε. Λεωφόρος Κηφισού 6, Αιγάλεω, , Αθήνα Τηλέφωνο: Φαξ: Το προϊόν κατασκευάζεται στην Κίνα Importer: G.E.DIMITRIOU S.A. 6, Kifissou, Egaleo, , Athens Telephone: SERVICE SPARE PARTS SIBA S.A. 6, Kifi ssou, Egaleo, , Athens

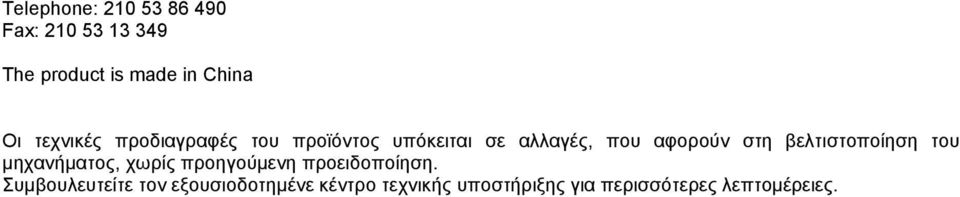

16 Telephone: Fax: The product is made in China Οι τεχνικές προδιαγραφές του προϊόντος υπόκειται σε αλλαγές, που αφορούν στη βελτιστοποίηση του μηχανήματος, χωρίς προηγούμενη προειδοποίηση. Συμβουλευτείτε τον εξουσιοδοτημένε κέντρο τεχνικής υποστήριξης για περισσότερες λεπτομέρειες.

17 ΑΣΥΡΜΑΤΟ ΧΕΙΡΙΣΤΗΡΙΟ ΚΛΙΜΑΤΙΣΜΟΥ Μοντέλο: RG51

18 ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Θέση του τηλεχειριστήριου Να χρησιμοποιείτε το τηλεχειριστήριο εντός απόστασης 8 μέτρων από τη συσκευή, έχοντας το στραμμένο προς το δέκτη. Η λήψη σήματος επιβεβαιώνεται από τον ήχο μπιπ. ΠΡΟΦΥΛΑΞΕΙΣ Το κλιματιστικό δεν θα λειτουργήσει εάν το σήμα από το τηλεχειριστήριο προς την εσωτερική μονάδα εμποδίζεται από κουρτίνες, πόρτες κλπ Μην αφήνετε να πέσουν υγρά στο τηλεχειριστήριο. Το τηλεχειριστήριο δεν πρέπει να εκτίθεται απευθείας στις ακτίνες του ηλίου ή στη θερμότητα. Εάν ο δέκτης σήματος υπερύθρων στην εσωτερική μονάδα είναι εκτεθειμένος σε απευθείας ηλιακό φως, το κλιματιστικό ενδέχεται να μην λειτουργήσει σωστά. Χρησιμοποιήστε κουρτίνες για να εμποδίσετε να φτάσει η ηλιακή ακτινοβολία στον δέκτη. Εάν άλλες ηλεκτρικές συσκευές επηρεάζονται από το τηλεχειριστήριο, μετακινήστε τις ή επικοινωνήστε με τον τοπικό αντιπρόσωπο. Αντικατάσταση μπαταριών Σημείωση: Αντικαταστήστε τις μπαταρίες όταν δεν υπάρχει ηχητικό σήμα λήψης από την εσωτερική μονάδα, ή όταν η λυχνία ένδειξης μετάδοσης σήματος στο χειριστήριο δεν ανάβει. Το τηλεχειριστήριο τροφοδοτείται από δύο κοινές μπαταρίες (R03/LR03X2) που βρίσκονται στο πίσω μέρος και προστατεύονται από κάλυμμα. (1) Αφαιρέστε το κάλυμμα πιέζοντας και σέρνοντάς το προς τα κάτω. (2) Αφαιρέστε τις παλιές μπαταρίες και εισάγετε τις νέες, τοποθετώντας σωστά τους πόλους (+) και (-). (3) Επανατοποθετήστε το κάλυμμα στην αρχική του θέση. Όταν αφαιρεθούν οι μπαταρίες, διαγράφεται οποιοσδήποτε προγραμματισμός έχει γίνει από εσάς. Μετά την εισαγωγή των νέων μπαταριών θα πρέπει να επαναπρογραμματίσετε τις επιθυμητές λειτουργίες. ΠΡΟΦΥΛΑΞΕΙΣ Μην χρησιμοποιείτε μαζί παλιές με νέες μπαταρίες ή μπαταρίες διαφορετικού τύπου. Μην αφήνετε τις μπαταρίες μέσα στο τηλεχειριστήριο εάν δεν πρόκειται να κάνετε χρήση του για 2 ή περισσότερους μήνες.

19 Μην πετάτε τις μπαταρίες μαζί με τα συνήθη οικιακά απορρίμματα. Είναι απαραίτητη η ξεχωριστή συλλογή τους, για ειδική επεξεργασία. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ 1. Πλήκτρο TEMP. UP (+). Πατήστε αυτό το πλήκτρο για να αυξήσετε τη ρύθμιση της θερμοκρασίας ή για να αυξήσετε την ώρα κατά την ρύθμιση του χρονοδιακόπτη. 2. Πλήκτρο TEMP. DOWN (-).Πατήστε αυτό το πλήκτρο για να μειώσετε τη ρύθμιση της θερμοκρασίας ή για να μειώσετε την ώρα κατά την ρύθμιση του χρονοδιακόπτη. 3. Πλήκτρο MODE. Κάθε φορά που πατάτε το πλήκτρο MODE, επιλέγετε διαφορετικό τρόπο λειτουργίας του κλιματιστικού σύμφωνα με την εξής σειρά: AUTO (Αυτόματη) COOL (Ψύξη) DRY (Αφύγρανση) HEAT (Θέρμανση) FAN (Ανεμιστήρας). το ξανά τερματίζετε την λειτουργία του κλιματιστικού. 4. Πλήκτρο SWING. Χρησιμοποιήστε αυτό το πλήκτρο για την αυτόματη έναρξη παλινδρόμησης της οριζόντιας περσίδας. 5.(Προεραιτική λειτουργία για τα μοντέλα που διαθέτουν κάθετη περσίδα ). Χρησιμοποιήστε αυτό το πλήκτρο για να ρυθμίσετε τη θέση της κάθετης περσίδας. Πλήκτρο AIR DIRECTION. Χρησιμοποιήστε αυτό το πλήκτρο για να αλλάξετε την κίνηση της περσίδας και να ρυθμίσετε την επιθυμητή κατεύθυνση ροής του αέρα (επάνω/κάτω). Η γωνία της περσίδας αλλάζει κατά 6ο σε κάθε πάτημα. 6. Πλήκτρο RESET. Όταν πατήσετε το χωνευτό πλήκτρο RESET, ακυρώνονται όλες οι τρέχουσες ρυθμίσεις που έχετε ρυθμίσει στο τηλεχειριστήριο και επανέρχονται οι αρχικές του ρυθμίσεις.

20 7.Πλήκτρο ON/OFF. Η λειτουργία του κλιματιστικού ξεκινά όταν πατήσετε το πλήκτρο ON/OFF. Πατώντας 8. Πλήκτρο FAN SPEED (Ταχύτητα Ανεμιστήρα). Χρησιμοποιήσετε αυτό το πλήκτρο για να ρυθμίσετε την ταχύτητα του ανεμιστήρα ακολουθώντας την εξής σειρά: AUTO (Αυτόματη), LOW (Χαμηλή ), MED (Μεσαία), HIGH (Υψηλή). 9. Πλήκτρο TIMER ON. Πατήστε αυτό το πλήκτρο για να ρυθμίσετε την ώρα αυτόματης έναρξης του κλιματιστικού. Κάθε πάτημα του πλήκτρου αυξάνει τον χρόνο κατά 30 λεπτά. Όταν η ώρα ρύθμισης έχει την ένδειξη 10:00, κάθε πάτημα αυξάνει τον χρόνο κατά 60 λεπτά. Για να ακυρώσετε την ρύθμιση προκαθορισμένης ώρας έναρξης λειτουργίας του κλιματιστικού ρυθμίστε τον χρόνο αυτόματης εκκίνησης στο 0: Πλήκτρο ECO. Επιλέξτε αυτή τη λειτουργία κατά τη διάρκεια του ύπνου σας προκειμένου να δημιουργήσετε στο χώρο ιδανικές συνθήκες, με τη χαμηλότερη κατανάλωση ενέργειας.η λειτυοργία είναι διαθέσιμη σε κατάσταση Ψύξης, Θέρμανσης και Αυτόματης λειτουργίας. Όταν η μονάδα βρίσκεται σε κατάσταση λειτουργίας ECO και πατήσετε κάποιο από τα πλήκτρα MODE, FAN SPEED ή ON/OFF, η λειτουργία ECO απενεργοποιείται. 11. Πλήκτρο TIMER OFF. Πατήστε αυτό το πλήκτρο για να ρυθμίσετε την ώρα αυτόματης διακοπής λειτουργίας του κλιματιστικού. Κάθε πάτημα του πλήκτρου αυξάνει τον χρόνο κατά 30 λεπτά. Όταν η ώρα ρύθμισης έχει την ένδειξη 10:00, κάθε πάτημα αυξάνει τον χρόνο κατά 60 λεπτά. Για να ακυρώσετε την ρύθμιση προκαθορισμένης ώρας τερματισμού λειτουργίας του κλιματιστικού ρυθμίστε τον χρόνο αυτόματης απενεργοποίησης στο 0: Πλήκτρο LOCK. Πατώντας το χωνευτό πλήκτρο LOCK, κλειδώνετε όλες τις τρέχουσες ρυθμίσεις και το τηλεχειριστήριο δεν δέχεται καμία άλλη εντολή. Πατήστε ξανά αυτό το πλήκτρο για να απενεργοποιήσετε την λειτουργία αυτή. 13. Πλήκτρο C/H (προαιρετική λειτουργία): Πιέζοντας αυτό το πλήκτρο η λειτουργία εναλλάσσεται μεταξύ ψύξης, θέρμανσης.

21 ΕΝΔΕΙΞΕΙΣ ΣΤΗΝ ΟΘΟΝΗ LCD ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ Ένδειξη Temp/Timer. Εμφανίζεται η ρύθμιση θερμοκρασίας 17oC~30oC. Όταν η τρέχουσα λειτουργία είναι αυτή του ανεμιστήρα δεν εμφανίζεται καμία ρύθμιση θερμοκρασίας. Εάν βρίσκεται σε κατάσταση λειτουργίας Χρονοδιακόπτη (Timer) εμφανίζονται οι τιμές ρύθμισης ON & OFF του χρονοδιακόπτη. Ένδειξη ταχύτητας ανεμιστήρα. Εμφανίζεται η ταχύτητα του ανεμιστήρα που έχετε ρυθμίσει. AUTO (Αυτόματη) (Χωρίς ένδειξη). Τρία επίπεδα ταχύτητας: Χαμηλή ταχύτητα, Μεσαία ταχύτητα, Υψηλή ταχύτητα. Σε κατάσταση λειτουργίας AUTO ή DRY η ταχύτητα του ανεμιστήρα είναι σταθερά ρυθμισμένη στο AUTO. Ένδειξη ON/OFF. Εμφανίζεται κατά την ενεργοποίηση/απενεργοποίηση του κλιματιστικού. Ένδειξη LOCK (Κλείδωμα). Εμφανίζεται όταν ενεργοποιήσετε την λειτουργία κλειδώματος.

22 ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΩΝ ΠΛΗΚΤΡΩΝ AUTO Αυτόματη Λειτουργία Βεβαιωθείτε ότι το φις είναι στη πρίζα και υπάρχει παροχή ρεύματος. Η λυχνία OPERATION που βρίσκεται στην εσωτερική μονάδα αναβοσβήνει. 1. Πατήστε το πλήκτρο MODE για να επιλέξετε την αυτόματη λειτουργία AUTO. 2. Πατήστε το πλήκτρο UP (+) ή DOWN (-) για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η θερμοκρασία μπορεί να ρυθμιστεί εντός εύρους 17oC~30oC με αλλαγή κάθε πατήματος 1oC. 3. Πατήστε το πλήκτρο ON/OFF για να θέσετε σε λειτουργία το κλιματιστικό. ΣΗΜΕΙΩΣΗ: 1. Σε κατάσταση λειτουργίας AUTO, το κλιματιστικό μπορεί να επιλέξει αυτόματα τη λειτουργία Ψύξης, Ανεμιστήρα, Θέρμανσης ανιχνεύοντας μέσω αισθητήρα τη διαφορά μεταξύ της πραγματικής θερμοκρασίας περιβάλλοντος σε σχέση με την επιλεγμένη θερμοκρασία. 2. Σε κατάσταση λειτουργίας AUTO δεν μπορείτε να αλλάξετε την ταχύτητα του ανεμιστήρα. 3. Σε περίπτωση που η λειτουργία AUTO δεν σας προσφέρει τις επιθυμητές συνθήκες περιβάλλοντος, επιλέξτε από το τηλεχειριστήριο μία διαφορετική λειτουργία. Ψύξη / Θέρμανση / Λειτουργία Ανεμιστήρα Βεβαιωθείτε ότι το φις είναι στη πρίζα και υπάρχει παροχή ρεύματος. 1. Πατήστε το πλήκτρο MODE για να επιλέξετε την επιθυμητή λειτουργία: Ψύξης (COOL) / Θέρμανσης, (HEAT) / Ανεμιστήρα (FAN). 2. Πατήστε τα πλήκτρα UP / DOWN για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η θερμοκρασία μπορεί να ρυθμιστεί εντός εύρους 17oC~30oC με αλλαγή κάθε πατήματος 1oC. 3. Πατήστε το πλήκτρο FAN για να επιλέξετε την ταχύτητα του ανεμιστήρα σε τέσσερα στάδια: AUTO, LOW, MED, HIGH. 4. Πατήστε το πλήκτρο ON/OFF για νε ξεκινήσετε την λειτουργία του κλιματιστικού. ΣΗΜΕΙΩΣΗ: Στη λειτουργία FAN, η ρύθμιση της θερμοκρασίας δεν εμφανίζεται στην οθόνη του τηλεχειριστήριου και δεν μπορείτε να ρυθμίσετε την θερμοκρασία δωματίου. Στην περίπτωση αυτή μπορούν να εκτελεστούν μόνο τα βήματα 1, 3 και 4. Λειτουργία Αφύγρανσης Βεβαιωθείτε ότι το φις είναι στη πρίζα και υπάρχει παροχή ρεύματος. Η λυχνία OPERATION της εσωτερικής μονάδας αναβοσβήνει. 1. Πατήστε το πλήκτρο MODE για να επιλέξετε την λειτουργία DRY (Αφύγρανση). 2. Πατήστε τα πλήκτρα UP / DOWN για να ρυθμίσετε την επιθυμητή θερμοκρασία. Η θερμοκρασία μπορεί να ρυθμιστεί εντός εύρους 17oC~30oC με αλλαγή κάθε πατήματος 1oC. 3. Πατήστε το πλήκτρο ON/OFF για να θέσετε σε λειτουργία το κλιματιστικό. ΣΗΜΕΙΩΣΗ: Κατά την λειτουργία της Αφύγρανσης δεν μπορείτε να αλλάξετε την ταχύτητα του ανεμιστήρα.

23 Ρύθμιση Κατεύθυνσης Ροής Του Αέρα Χρησιμοποιήστε τα πλήκτρα SWING & DIRECT για να ρυθμίσετε την κατεύθυνση ροής του αέρα. 1. Όταν πατάτε το πλήκτρο DIRECT η οριζόντια περσίδα αλλάζει γωνία κατά 6ο σε κάθε πάτημα. 2. Όταν πατάτε το πλήκτρο SWING η οριζόντια περσίδα κινείται αυτόματα παλινδρομικά (πάνω/κάτω). ΣΗΜΕΙΩΣΗ: Όταν η οριζόντια περσίδα κινείται παλινδρομικά ή κινείται προς κατεύθυνση που μπορεί να επηρεαστεί αρνητικά η απόδοση Ψύξης ή Θέρμανσης, τότε αυτόματα θα αλλάξει την κίνησή της. Λειτουργία TIMER (Χρονοδιακόπτη) Πατήστε το πλήκτρο TIMER ON για να προγραμματίσετε την έναρξη λειτουργίας του κλιματιστικού σε προκαθορισμένη ώρα (auto-on). 1. Πατήστε το πλήκτρο TIMER ON. Στην οθόνη του τηλεχειριστηρίου εμφανίζεται η ένδειξη TIMER ON όπου δείχνει την τελευταία προρυθμισμένη ώρα εκκίνησης του κλιματιστικού και η ένδειξη h. 2. Πατήστε ξανά το πλήκτρο TIMER ON για να ρυθμίσετε εκ νέου την ώρα αυτόματης έναρξης λειτουργίας του κλιματιστικού. Κάθε φορά που πατάτε το πλήκτρο αυτό η ώρα θα αυξάνει κατά ένα ημίωρο μεταξύ 0 και 10, και κατά μία ώρα μεταξύ 10 και Μετά την ρύθμιση της ώρας αυτόματης έναρξης λειτουργίας του κλιματιστικού θα υπάρξει καθυστέρηση ενός δευτερολέπτου πριν το τηλεχειριστήριο στείλει την εντολή στην εσωτερική μονάδα. Στη συνέχεια μετά από περίπου δύο δευτερόλεπτα η ένδειξη h σβήνει και εμφανίζεται στο τηλεχειριστήριο η ρυθμισμένη θερμοκρασία. Πατήστε το πλήκτρο TIMER OFF για να προγραμματίσετε τον τερματισμό λειτουργίας του κλιματιστικού σε προκαθορισμένη ώρα (auto-off ). 1. Πατήστε το πλήκτρο TIMER OFF. Στην οθόνη του τηλεχειριστηρίου εμφανίζεται η ένδειξη TIMER OFF όπου δείχνει την τελευταία προρυθμισμένη ώρα παύσης λειτουργίας του κλιματιστικού και η ένδειξη h. 2. Πατήστε ξανά το πλήκτρο TIMER OFF για να ρυθμίσετε εκ νέου την ώρα αυτόματου τερματισμού λειτουργίας του κλιματιστικού. Κάθε φορά που πατάτε το πλήκτρο αυτό η ώρα θα αυξάνει κατά ένα ημίωρο μεταξύ 0 και 10, και κατά μία ώρα μεταξύ 10 και Μετά την ρύθμιση της ώρας αυτόματου τερματισμού λειτουργίας του κλιματιστικού θα υπάρξει καθυστέρηση ενός δευτερολέπτου πριν το τηλεχειριστήριο στείλει την εντολή στην εσωτερική μονάδα. Στη συνέχεια μετά από περίπου δύο δευτερόλεπτα η ένδειξη h σβήνει και εμφανίζεται στο τηλεχειριστήριο η ρυθμισμένη θερμοκρασία. ΠΡΟΣΟΧΗ: Όταν ρυθμίσετε την λειτουργία χρονοδιακόπτη, το τηλεχειριστήριο εκπέμπει αυτόματα το σήμα προς την εσωτερική μονάδα στην προκαθορισμένη ώρα. Το τηλεχειριστήριο θα πρέπει να βρίσκεται τοποθετημένο σε σημείο όπου να είναι εφικτή η λήψη εντολής από την εσωτερική μονάδα.

24 Η ώρα λειτουργίας που ρυθμίζεται μέσω τηλεχειριστηρίου για την λειτουργία του χρονοδιακόπτη είναι ως εξής: 0.5, 1.0, 1.5, 2.0,2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24. Παράδειγμα Ρύθμισης Του Χρονοδιακόπτη TIMER ON Η λειτουργία TIMER ON είναι χρήσιμη για αυτόματη έναρξη λειτουργίας του κλιματιστικού σε προκαθορισμένο χρόνο. Για παράδειγμα πριν επιστρέψετε στο σπίτι. Παράδειγμα: Για να ξεκινήσει αυτόματα η λειτουργία του κλιματιστικού σε 6 ώρες. 1. Πατήστε το πλήκτρο TIMER ON. Εμφανίζεται η ώρα της τελευταίας ρύθμισης αυτόματης έναρξης λειτουργίας του κλιματιστικού και η ένδειξη h. 2. Πατήστε το πλήκτρο TIMER ON και ρυθμίστε χρησιμοποιώντας τα πλήκτρα UP / DOWN την ώρα στο 6:0h. 3. Περιμένετε 3 δευτερόλεπτα έως ότου η οθόνη του τηλεχειριστηρίου εμφανίσει ξανά την ρυθμισμένη θερμοκρασία. Η ένδειξη TIMER ON παραμένει αναμμένη και η λειτουργία πλέον έχει ενεργοποιηθεί. TIMER OFF Η λειτουργία TIMER OFF είναι χρήσιμη για αυτόματο τερματισμό λειτουργίας του κλιματιστικού σε προκαθορισμένο χρόνο. Για παράδειγμα αφού έχετε ήδη κοιμηθεί. Παράδειγμα: Για να ξεκινήσει αυτόματα ο τερματισμός λειτουργίας του κλιματιστικού σε 10 ώρες. 1. Πατήστε το πλήκτρο TIMER OFF. Εμφανίζεται η ώρα της τελευταίας ρύθμισης αυτόματου τερματισμού λειτουργίας του κλιματιστικού και η ένδειξη h. 2. Πατήστε το πλήκτρο TIMER OFF και ρυθμίστε χρησιμοποιώντας τα πλήκτρα UP / DOWN την ώρα στο 10h. Περιμένετε 3 δευτερόλεπτα έως ότου η οθόνη του τηλεχειριστηρίου εμφανίσει ξανά την ρυθμισμένη θερμοκρασία. Η ένδειξη TIMER OFF παραμένει αναμμένη και η λειτουργία πλέον έχει ενεργοποιηθεί. ΣΥΝΔΥΑΣΤΙΚΟΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ (Ταυτόχρονη ρύθμιση του χρονοδιακόπτη ON & OFF. TIMER OFF TIMER ON (Λειτουργία On Stop Start) Αυτή η ρύθμιση είναι χρήσιμη όταν θέλετε για παράδειγμα να απενεργοποιηθεί αυτόματα η λειτουργία του κλιματιστικού αφού έχετε ήδη κοιμηθεί και να ξεκινήσει αυτόματα η λειτουργία του πριν ξυπνήσετε. Παράδειγμα: Για να απενεργοποιήσετε την λειτουργία του κλιματιστικού σε 2 ώρες και να ενεργοποιηθεί η λειτουργία του ξανά σε 5 ώρες. Πατήστε το πλήκτρο TIMER OFF. 2. Πατήστε ξανά το πλήκτρο TIMER OFF και ρυθμίστε στην ώρα στο 2.0h στην ένδειξη TIMER OFF. 3. Πατήστε το πλήκτρο TIMER ON.

25 4. Πατήστε ξανά το πλήκτρο TIMER ON και ρυθμίσετε την ώρα στο 5.0h στην ένδειξη TIMER ON. 5. Περιμένετε 3 δευτερόλεπτα έως ότου εμφανιστεί ξανά στην οθόνη του τηλεχειριστηρίου η ρυθμισμένη θερμοκρασία. Οι λειτουργίες TIMER ON & TIMER OFF έχουν ενεργοποιηθεί.
