1 «H εξέλιξη των Δικτύων τα επόμενα χρόνια και η αντιμετώπιση των προβλημάτων από τη διείσδυση των ΑΠΕ» ΔΕΔΔΗΕ Α.Ε Γεώργιος Α.Κόλλιας Πρόεδρος & Διευθύνων Σύμβουλος

2 ΕΡΓΑ ΣΕ ΕΞΕΛΙΞΗ

3 GIS-ΕΝΔΕΙΚΤΙΚΟΙ ΧΕΙΡΟΓΡΑΦΙΚΟΙ ΧΑΡΤΕΣ

4 ΕΝΔΕΙΚΤΙΚΟΙ ΧΑΡΤΕΣ ΜΕΣΩ GIS

5 ΤΑ ΚΕΝΤΡΑ ΕΛΕΓΧΟΥ ΔΙΑΝΟΜΗΣ Μέσω των Κέντρων Ελέγχου Δικτύων Διανομής (ΚΕΔΔ) επιτελείται κυρίως: Η συνεχής παρακολούθηση της κατάστασης λειτουργίας, και Η εκτέλεση τηλεχειρισμών στα σημαντικά στοιχεία του Δικτύου Διανομής, τόσο εντός των Υποσταθμών υποβιβασμού Υψηλής προς Μέση Τάση (Υ/Σ 150kV/ ,6kV) όσο και στα δίκτυα Μέσης Τάσης Τηλεχειριζόμενος Διακόπτης στο εναέριο Δίκτυο Μέσης Τάσης

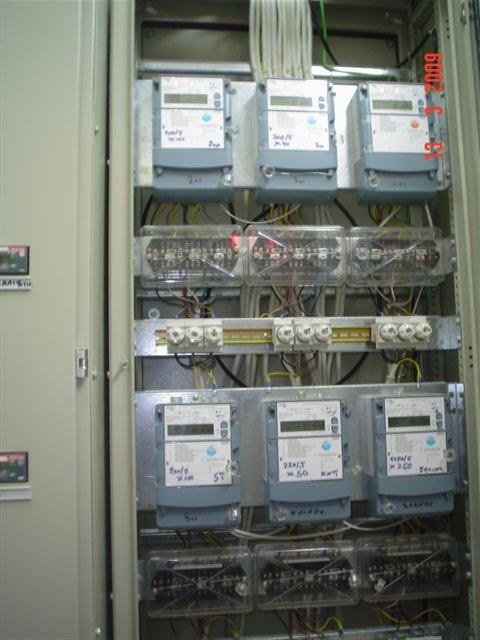

6 Σύστημα Τηλεμέτρησης Μέσης Τάσης Σύστημα Τηλεμέτρησης Μ.Τ. Σε λειτουργία από 2009 Διαχείριση του 23% της διανεμόμενης ενέργειας Επικοινωνία μέσω GSM/GPRS Καταναλωτές/ Παραγωγοί Μ.Τ. Εξοικονομήθηκαν πόροι που αντιστοιχούν σε 360 Α/Ω ημερησίως ή Α/Ω ετησίως 6

7 Σύστημα Τηλεμέτρησης Μεγάλων Πελατών ΧΤ Σύστημα τηλεμέτρησης παροχών μεγάλων πελατών Χ.Τ. Έναρξη υλοποίησης 2ος/2013, χρόνος περάτωσης 26 μήνες 2 πανομοιότυπα Κεντρικά Συστήματα Επικοινωνία μέσω GSM/GPRS μετρητές παροχών: Νο 5 85 KVA No KVA No KVA μετρητές παροχών: No 3 35 KVA No 4 55 KVA

8 H ΜΕΤΑΒΑΣΗ ΑΠΟ Δίκτυα Διανομής ΣΕ Συστήματα Διανομής Σύνδεση Διεσπαρμένων Πηγών Ενέργειας Εξυπηρέτηση παθητικού καταναλωτή Ενσωμάτωση Διεσπαρμένων Πηγών Ενέργειας Συμμετοχή του ενεργού καταναλωτή Παθητικά Δίκτυα Διανομής Ενεργά Δίκτυα Διανομής Προσαρμογή Παραγωγής και Λειτουργίας Δικτύου στην Κατανάλωση Συντονισμός μεταξύ χρηστών Δικτύου και Διαχειριστών Δικτύου

9 Η Συμβολή των Ευφυών Δικτύων στη Διείσδυση των ΑΠΕ Τα νέα Ευφυή Δίκτυα παρέχουν τα απαραίτητα εργαλεία που επιτρέπουν την περαιτέρω αύξηση της διείσδυσης των σταθμών παραγωγής από ΑΠΕ στο ενεργειακό ισοζύγιο, με ασφάλεια εφοδιασμού. Η συμβολή των Ευφυών Δικτύων είναι κρίσιμη στην αύξηση του ποσοστού διείσδυσης των σταθμών παραγωγής από ΑΠΕ, κυρίως λόγω της δυνατότητας που παρέχεται για την άμεση παρακολούθηση της λειτουργίας τους σε πραγματικό χρόνο και την άρση τεχνικών περιορισμών

10 Παραδείγματα τεχνικών ζητημάτων που προκύπτουν στη σύνδεση σταθμών ΑΠΕ Ρύθμιση της τάσης Απαιτήσεις: Τήρηση του ΕΝ στο δίκτυο ΜΤ και ΧΤ Όρια της απόκλισης της μέσης τιμής της τάσης από την ονομαστική Όρια της διακύμανσης περί τη μέση τιμή της τάσης Η σύνδεση σταθμών ΑΠΕ προκαλεί μεταβολή της (ενεργού κυρίως) ισχύος και άρα του επιπέδου της τάσης (υπερ/υπόταση, αυξημένη λειτουργία ΣΑΤΥΦ/ΡΤ). Αντίστροφη ροή ισχύος Προκαλείται σε συνθήκες όπου η διεσπαρμένη παραγωγή υπερβαίνει την τοπική ζήτηση Δύναται να προκαλέσει προβλήματα σε: Λογισμικό ελέγχου ΣΑΤΥΦ/ΡΤ και στα taps (λήψεις) των Μ/Σ Ρύθμιση τάσης, ανύψωση τάσης κ.α

11 Ποιότητα ισχύος Γρήγορες μεταβολές της τάσης flicker: Αφορούν κυρίως σταθμούς με στρεφόμενες γεννήτριες Αρμονικές ρεύματος: Επίπτωση σε απώλειες, λειτουργία ηλεκτρονικών συσκευών, αρμονικές τάσης, ΤΑΣ Τίθεται η απαίτηση THD=5% Έγχυση DC ρέυματος: Επίπτωση στον κορεσμό του σιδηρομαγνητικού πυρήνα, μετατόπιση λειτουργίας των μετασχηματιστών ΜΤ/ΧΤ, απώλειες Η απαίτηση του ορίου του 0,5%*I ον επαρκεί για τον ΔΕΔΔΗΕ Συμμετρική φόρτιση δικτύου ΧΤ Θέματα προστασίας - Νησιδοποίηση Ζητήματα ασφάλειας προσωπικού, καταναλωτών και εγκαταστάσεων Μείωση ευαισθησίας και ζώνης ανίχνευσης διατάξεων προστασίας

12 Σας ευχαριστώ πολύ
