1 ΑΝΑΚΟΙΝΩΣΗ ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Α.Ε. ΠΡΟΣΚΛΗΣΗ ΥΠΟΒΟΛΗΣ ΠΡΟΤΑΣΕΩΝ ΓΙΑ ΤΗΝ ΧΡΗΜΑΤΟΔΟΤΗΣΗ - ΥΛΟΠΟΙΗΣΗ ΔΙΑΧΕΙΡΙΣΗ ΕΡΓΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ «ΕΞΥΠΝΩΝ ΜΕΤΡΗΤΩΝ» (SMART METERS) ΣΕ ΟΛΟΥΣ ΤΟΥΣ ΣΥΝΔΕΔΕΜΕΝΟΥΣ ΧΡΗΣΤΕΣ (ΠΕΛΑΤΕΣ ΠΑΡΑΓΩΓΟΥΣ) ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΤΗΣ ΔΕΗ. Πίνακας περιεχομένων 1. ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΚΛΗΣΗΣ ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΧΑΡΑΚΤΗΡΑΣ ΤΗΣ ΠΡΟΣΚΛΗΣΗΣ ΠΛΗΡΟΦΟΡΙΑΚΑ ΣΤΟΙΧΕΙΑ Οργάνωση της Γενικής Διεύθυνσης Διανομής Στοιχεία των δικτύων της ΔΕΗ ΑΕ Τεχνικά στοιχεία για τα δίκτυα Διανομής Πίνακας στοιχείων τυποποιημένων παροχών Χ.Τ ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΚΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΗΣ ΔΕΗ ΑΠΟ ΤΟΥΣ «ΕΞΥΠΝΟΥΣ ΜΕΤΡΗΤΕΣ» ΔΟΜΗ ΤΩΝ ΑΠΑΝΤΗΣΕΩΝ ΓΙΑ ΤΟ ΠΡΟΤΕΙΝΟΜΕΝΟ ΣΥΣΤΗΜΑ Ταυτότητα του συμμετέχοντος Εμπειρία από την εφαρμογή συστήματος ή παρόμοιων συστημάτων στην πράξη (πιλοτικών ή ευρείας έκτασης) Δυνατότητα εφαρμογής της πρότασης με βάση το ισχύον νομικό και ρυθμιστικό πλαίσιο

2 1. ΠΕΡΙΓΡΑΦΗ ΠΡΟΣΚΛΗΣΗΣ 1.1 Η ΔΕΗ εξετάζει τη δυνατότητα εγκατάστασης «Έξυπνων Μετρητών» (Smart Meters) στα ενεργειακά δίκτυά της για την τηλεμέτρηση, τη διαχείριση της ζήτησης ενέργειας ισχύος των πελατών Χ.Τ. και την υποστήριξη τεχνικών λειτουργιών της. Συγκεκριμένα, η ΔΕΗ σκοπεύει να εξετάσει προτάσεις για χρηματοδότηση, υλοποίηση και ενδεχομένως διαχείριση της πλήρους εφαρμογής τεχνολογίας «Έξυπνων Μετρητών» στο σύνολο των 7,1 περίπου εκατομμυρίων πελατών της. 1.2 Σύμφωνα με την Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 13 ης Ιουλίου 2009 (Κεφάλαιο ΙΙ, Άρθρο 3, Εδάφιο 7), τα κράτη μέλη λαμβάνουν κατάλληλα μέτρα για την προστασία των τελικών πελατών και πιο συγκεκριμένα όσον αφορά τουλάχιστον για τους οικιακούς πελάτες, τα μέτρα που αναφέρονται στο εδάφιο 2 του Παραρτήματος Ι της εν λόγω Οδηγίας: «Τα κράτη μέλη εξασφαλίζουν την εφαρμογή ευφυών συστημάτων μέτρησης τα οποία βοηθούν την ενεργό συμμετοχή των καταναλωτών στην αγορά ηλεκτρικής ενεργείας. Η υλοποίηση αυτών των συστημάτων μέτρησης δύναται να υπόκειται σε οικονομική αξιολόγηση όλων των μακροπρόθεσμων στοιχείων κόστους και οφέλους για την αγορά και τους επιμέρους καταναλωτές, σε σχέση με τη μορφή ευφυούς μέτρησης που είναι οικονομικά περισσότερο εύλογη και αποδοτική, καθώς και το χρονικό πλαίσιο στο οποίο είναι εφικτή η εξάπλωση των συστημάτων. Η αξιολόγηση πραγματοποιείται μέχρι την 3η Σεπτεμβρίου Με βάση αυτή την αξιολόγηση, τα κράτη μέλη ή 2

3 οποιαδήποτε αρμόδια αρχή έχουν αυτά ορίσει, καταρτίζει χρονοδιάγραμμα με στόχο έως τη δεκαετία για την υλοποίηση ευφυών συστημάτων μέτρησης. Εάν η ανάπτυξη ευφυών μετρητών εκτιμηθεί θετικά, τουλάχιστον το 80 % των καταναλωτών πρέπει να εξοπλιστούν με ευφυή συστήματα μέτρησης έως το Τα κράτη μέλη, ή οποιαδήποτε αρμόδια αρχή έχουν αυτά ορίσει, εξασφαλίζει τη λειτουργικότητα των συστημάτων μέτρησης που εφαρμόζονται στην επικράτειά τους και λαμβάνει δεόντως υπόψη τη χρήση κατάλληλων προτύπων και της βέλτιστης πρακτικής, καθώς και τη σημασία της ανάπτυξης της εσωτερικής αγοράς ηλεκτρικής ενεργείας». 1.3 Με βάση τα παραπάνω, η ΔΕΗ έχει ήδη πραγματοποιήσει μελέτη κόστους οφέλους η οποία έχει γνωστοποιηθεί στο ΥΠΕΚΑ και στους αρμόδιους φορείς, η δε προαναφερθείσα αξιολόγηση πρόκειται να ολοκληρωθεί με την υλοποίηση πιλοτικού έργου για εγκατάσταση περίπου «έξυπνων μετρητών» σε οικιακούς και εμπορικούς πελάτες. Προς τούτο υπέβαλε πρόταση και έχει ήδη λάβει πρόσκληση για την πραγματοποίηση έργου, προϋπολογισμού 48 m, το οποίο πρόκειται να χρηματοδοτηθεί κατά 50% από το πρόγραμμα ΕΣΠΑ, ενώ το υπόλοιπο 50%, θα καλυφθεί από το επενδυτικό πρόγραμμα της ΔΕΗ. Με τη πραγματοποίηση του πιλοτικού αυτού προγράμματος, η οποία άλλωστε είναι και η κοινή πρακτική σε αντίστοιχες Ευρωπαϊκές Εταιρείες Ηλεκτρισμού ( EDF Γαλλία, Endessa- Iberdrola Ισπανία, EON Ολλανδία κλπ), θα εξεταστούν εκτός των τεχνικών, θέματα που σχετίζονται με την εξοικονόμηση ενέργειας, ισχύος, ρύπων αλλά και βασικότατα επιμέρους θέματα όπως π.χ ανακύκλωση των μετρητών, διακοπές επαυξήσεις επανασυνδέσεις εξ αποστάσεως, προστασία μετρητικών δεδομένων, ευκολία πληροφόρησης των καταναλωτών κ.λ.π 3

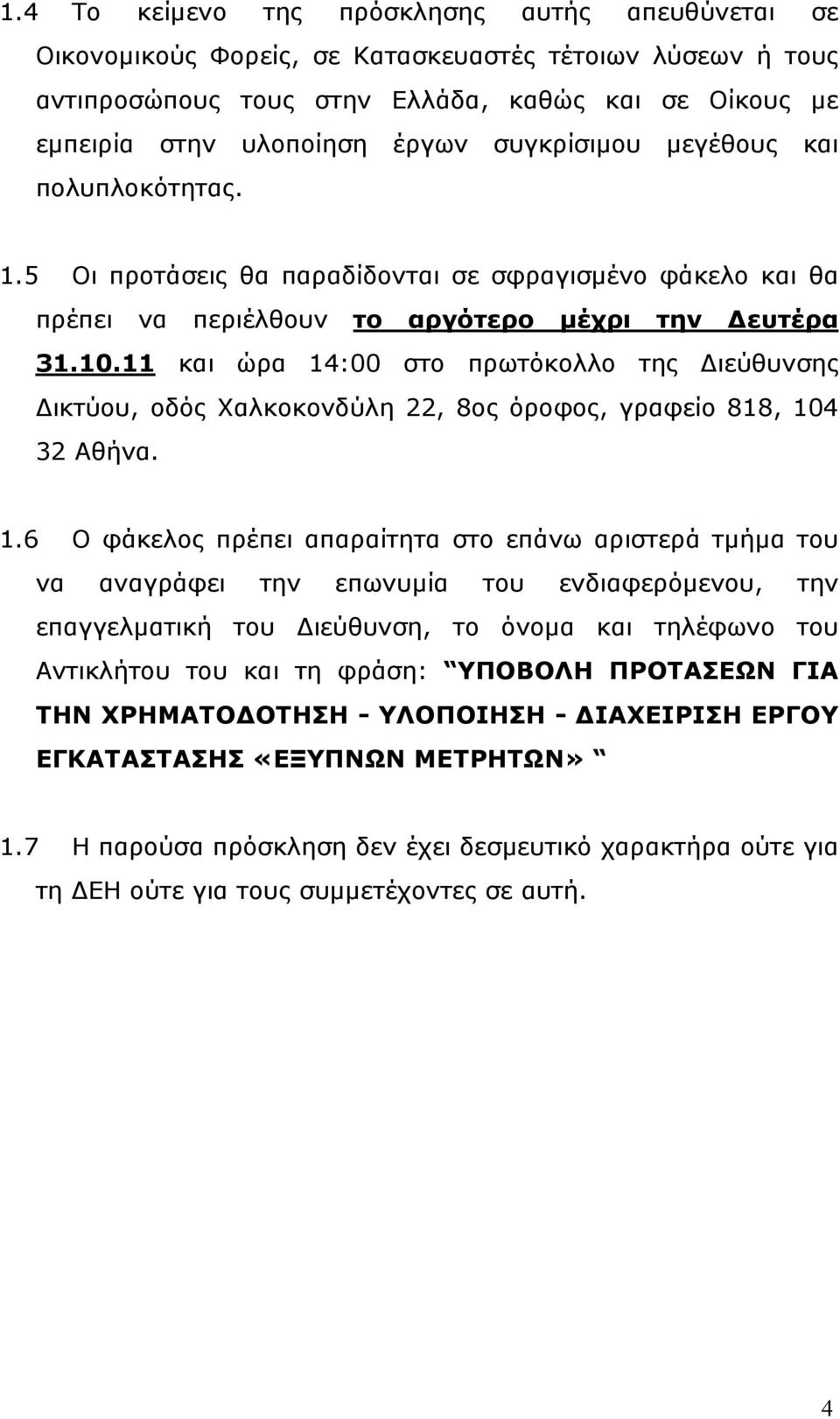

4 1.4 Το κείμενο της πρόσκλησης αυτής απευθύνεται σε Οικονομικούς Φορείς, σε Κατασκευαστές τέτοιων λύσεων ή τους αντιπροσώπους τους στην Ελλάδα, καθώς και σε Οίκους με εμπειρία στην υλοποίηση έργων συγκρίσιμου μεγέθους και πολυπλοκότητας. 1.5 Οι προτάσεις θα παραδίδονται σε σφραγισμένο φάκελο και θα πρέπει να περιέλθουν το αργότερο μέχρι την Δευτέρα και ώρα 14:00 στο πρωτόκολλο της Διεύθυνσης Δικτύου, οδός Χαλκοκονδύλη 22, 8ος όροφος, γραφείο 818, Αθήνα. 1.6 Ο φάκελος πρέπει απαραίτητα στο επάνω αριστερά τμήμα του να αναγράφει την επωνυμία του ενδιαφερόμενου, την επαγγελματική του Διεύθυνση, το όνομα και τηλέφωνο του Αντικλήτου του και τη φράση: ΥΠΟΒΟΛΗ ΠΡΟΤΑΣΕΩΝ ΓΙΑ ΤΗΝ ΧΡΗΜΑΤΟΔΟΤΗΣΗ - ΥΛΟΠΟΙΗΣΗ - ΔΙΑΧΕΙΡΙΣΗ ΕΡΓΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ «ΕΞΥΠΝΩΝ ΜΕΤΡΗΤΩΝ» 1.7 Η παρούσα πρόσκληση δεν έχει δεσμευτικό χαρακτήρα ούτε για τη ΔΕΗ ούτε για τους συμμετέχοντες σε αυτή. 4

5 2. ΓΕΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Σκοπός των ενεργειών, στις οποίες εντάσσεται η παρούσα Πρόσκληση Υποβολής Προτάσεων Μεθόδων Χρηματοδότησης, είναι να διερευνήσει η ΔΕΗ τη δυνατότητα εγκατάστασης Μετρητών» (Smart Meters) στα ενεργειακά δίκτυά της. «Έξυπνων Συγκεκριμένα, συνεκτιμώντας και τα στοιχεία που θα προκύψουν από την παρούσα Πρόσκληση, η ΔΕΗ σκοπεύει εντός χρονικού ορίζοντα 5 8 ετών, εναλλακτικά: Είτε να προχωρήσει σε ευρεία εφαρμογή έργου αντικατάστασης όλων των εγκατεστημένων μετρητών χαμηλής τάσης με ευφυή συστήματα μέτρησης ηλεκτρικής ενέργειας «ΕΞΥΠΝΟΥΣ ΜΕΤΡΗΤΕΣ», π.χ μετά από διαδικασία διαγωνισμού, Είτε να προχωρήσει σε άλλες μορφές χρηματοδότησης του έργου π.χ. ΣΔΙΤ, Κοινοπρακτικά σχήματα, κ.λ.π. Η εφαρμογή ευφυών συστημάτων μέτρησης ηλεκτρικής ενέργειας «ΕΞΥΠΝΟΙ ΜΕΤΡΗΤΕΣ», θα υποστηρίζει τεχνικές και εμπορικές λειτουργίες των δικτύων και εγκαταστάσεων της ΔΕΗ και θα συμβάλει στην ποιοτική αναβάθμιση και την αυτοματοποίηση τους. Επίσης, θα εξετασθεί η δυνατότητα παροχής νέων πολυζωνικών τιμολογίων στους καταναλωτές. Η ελάχιστη απαιτούμενη λειτουργικότητα από την εφαρμογή ευφυών συστημάτων μέτρησης ηλεκτρικής ενέργειας, αναφέρεται στην παράγραφο 5. 5

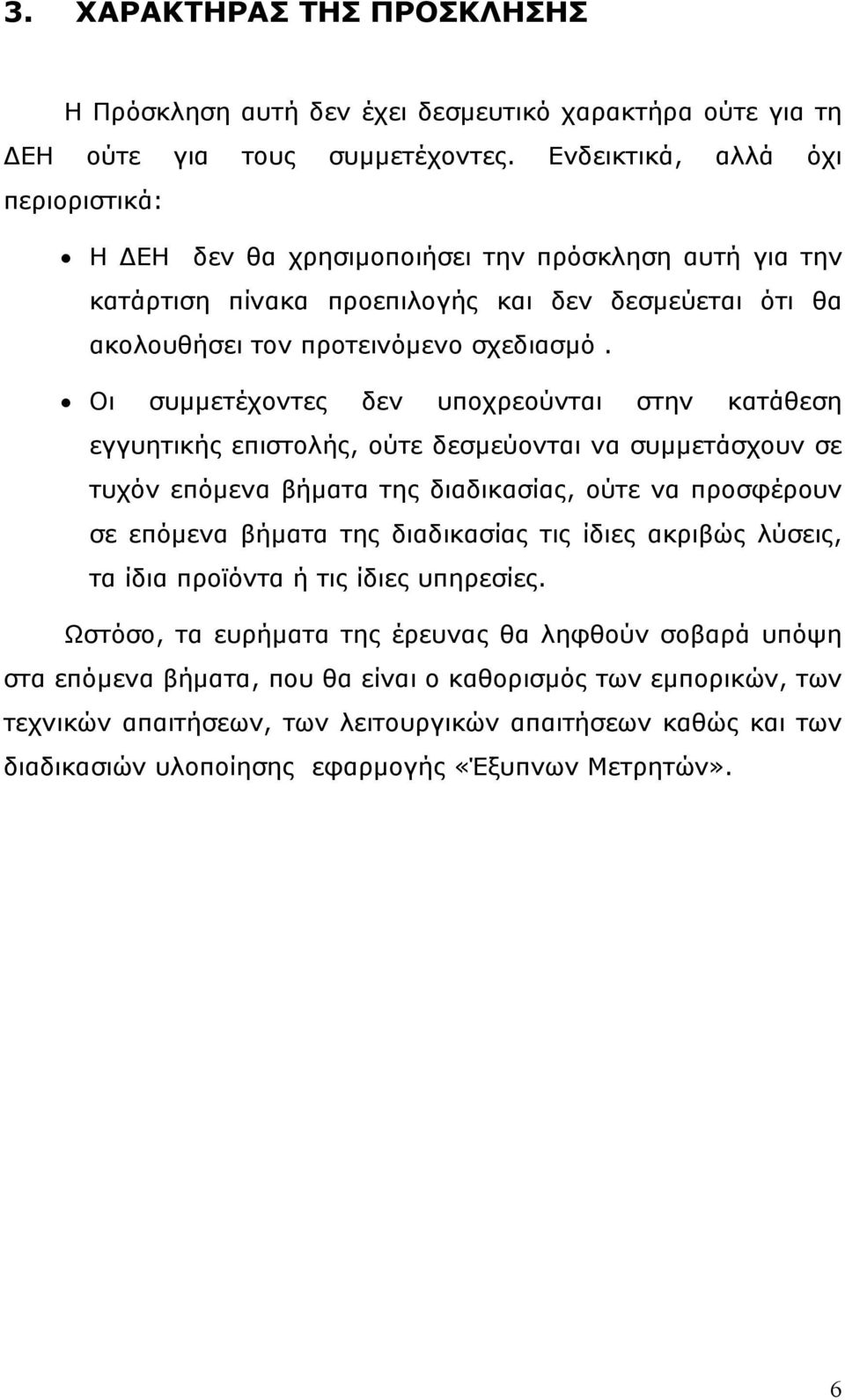

6 3. ΧΑΡΑΚΤΗΡΑΣ ΤΗΣ ΠΡΟΣΚΛΗΣΗΣ Η Πρόσκληση αυτή δεν έχει δεσμευτικό χαρακτήρα ούτε για τη ΔΕΗ ούτε για τους συμμετέχοντες. Ενδεικτικά, αλλά όχι περιοριστικά: Η ΔΕΗ δεν θα χρησιμοποιήσει την πρόσκληση αυτή για την κατάρτιση πίνακα προεπιλογής και δεν δεσμεύεται ότι θα ακολουθήσει τον προτεινόμενο σχεδιασμό. Οι συμμετέχοντες δεν υποχρεούνται στην κατάθεση εγγυητικής επιστολής, ούτε δεσμεύονται να συμμετάσχουν σε τυχόν επόμενα βήματα της διαδικασίας, ούτε να προσφέρουν σε επόμενα βήματα της διαδικασίας τις ίδιες ακριβώς λύσεις, τα ίδια προϊόντα ή τις ίδιες υπηρεσίες. Ωστόσο, τα ευρήματα της έρευνας θα ληφθούν σοβαρά υπόψη στα επόμενα βήματα, που θα είναι ο καθορισμός των εμπορικών, των τεχνικών απαιτήσεων, των λειτουργικών απαιτήσεων καθώς και των διαδικασιών υλοποίησης εφαρμογής «Έξυπνων Μετρητών». 6

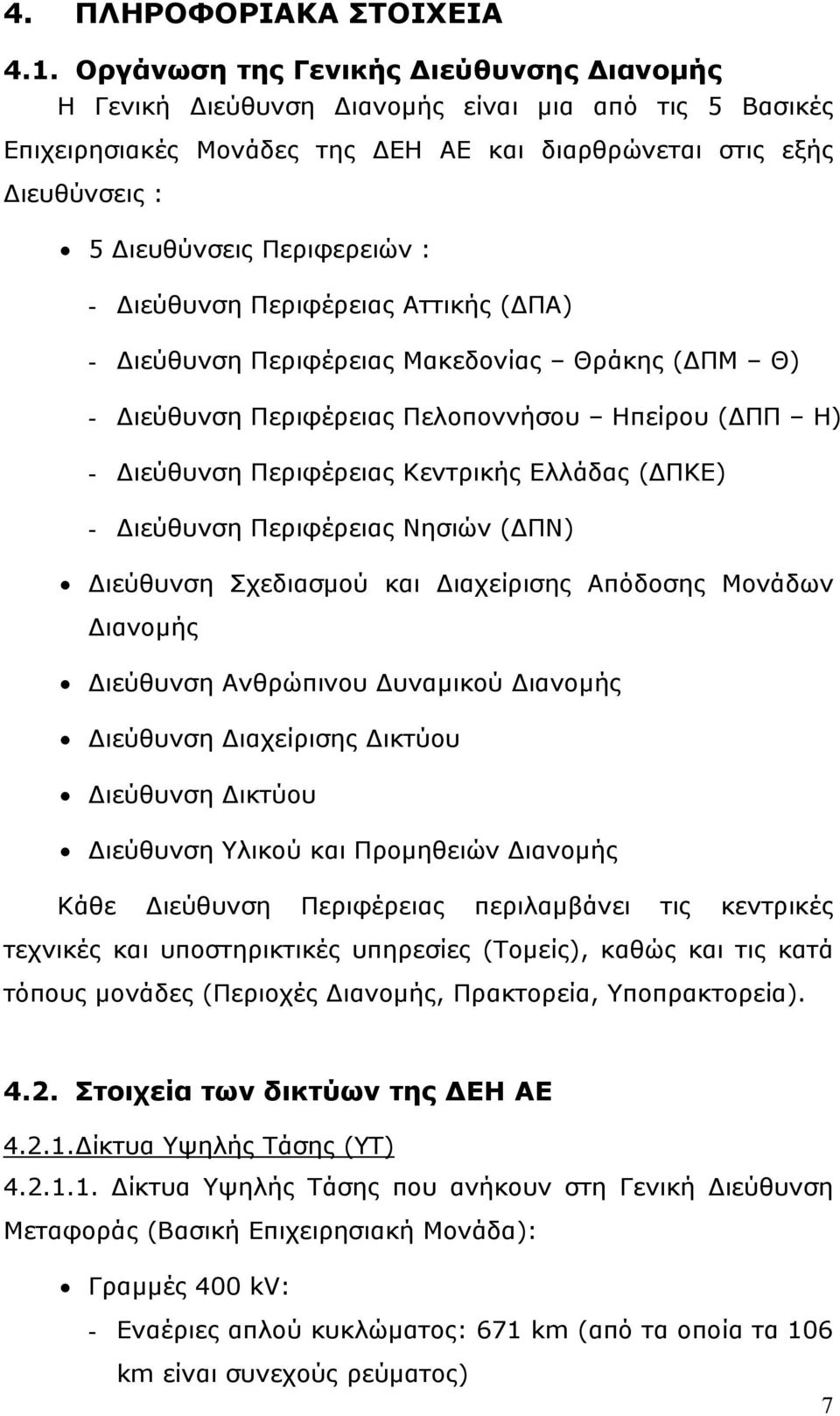

7 4. ΠΛΗΡΟΦΟΡΙΑΚΑ ΣΤΟΙΧΕΙΑ 4.1. Οργάνωση της Γενικής Διεύθυνσης Διανομής Η Γενική Διεύθυνση Διανομής είναι μια από τις 5 Βασικές Επιχειρησιακές Μονάδες της ΔΕΗ ΑΕ και διαρθρώνεται στις εξής Διευθύνσεις : 5 Διευθύνσεις Περιφερειών : - Διεύθυνση Περιφέρειας Αττικής (ΔΠΑ) - Διεύθυνση Περιφέρειας Μακεδονίας Θράκης (ΔΠΜ Θ) - Διεύθυνση Περιφέρειας Πελοποννήσου Ηπείρου (ΔΠΠ Η) - Διεύθυνση Περιφέρειας Κεντρικής Ελλάδας (ΔΠΚΕ) - Διεύθυνση Περιφέρειας Νησιών (ΔΠΝ) Διεύθυνση Σχεδιασμού και Διαχείρισης Απόδοσης Μονάδων Διανομής Διεύθυνση Ανθρώπινου Δυναμικού Διανομής Διεύθυνση Διαχείρισης Δικτύου Διεύθυνση Δικτύου Διεύθυνση Υλικού και Προμηθειών Διανομής Κάθε Διεύθυνση Περιφέρειας περιλαμβάνει τις κεντρικές τεχνικές και υποστηρικτικές υπηρεσίες (Τομείς), καθώς και τις κατά τόπους μονάδες (Περιοχές Διανομής, Πρακτορεία, Υποπρακτορεία) Στοιχεία των δικτύων της ΔΕΗ ΑΕ Δίκτυα Υψηλής Τάσης (ΥΤ) Δίκτυα Υψηλής Τάσης που ανήκουν στη Γενική Διεύθυνση Μεταφοράς (Βασική Επιχειρησιακή Μονάδα): Γραμμές 400 kv: - Εναέριες απλού κυκλώματος: 671 km (από τα οποία τα 106 km είναι συνεχούς ρεύματος) 7

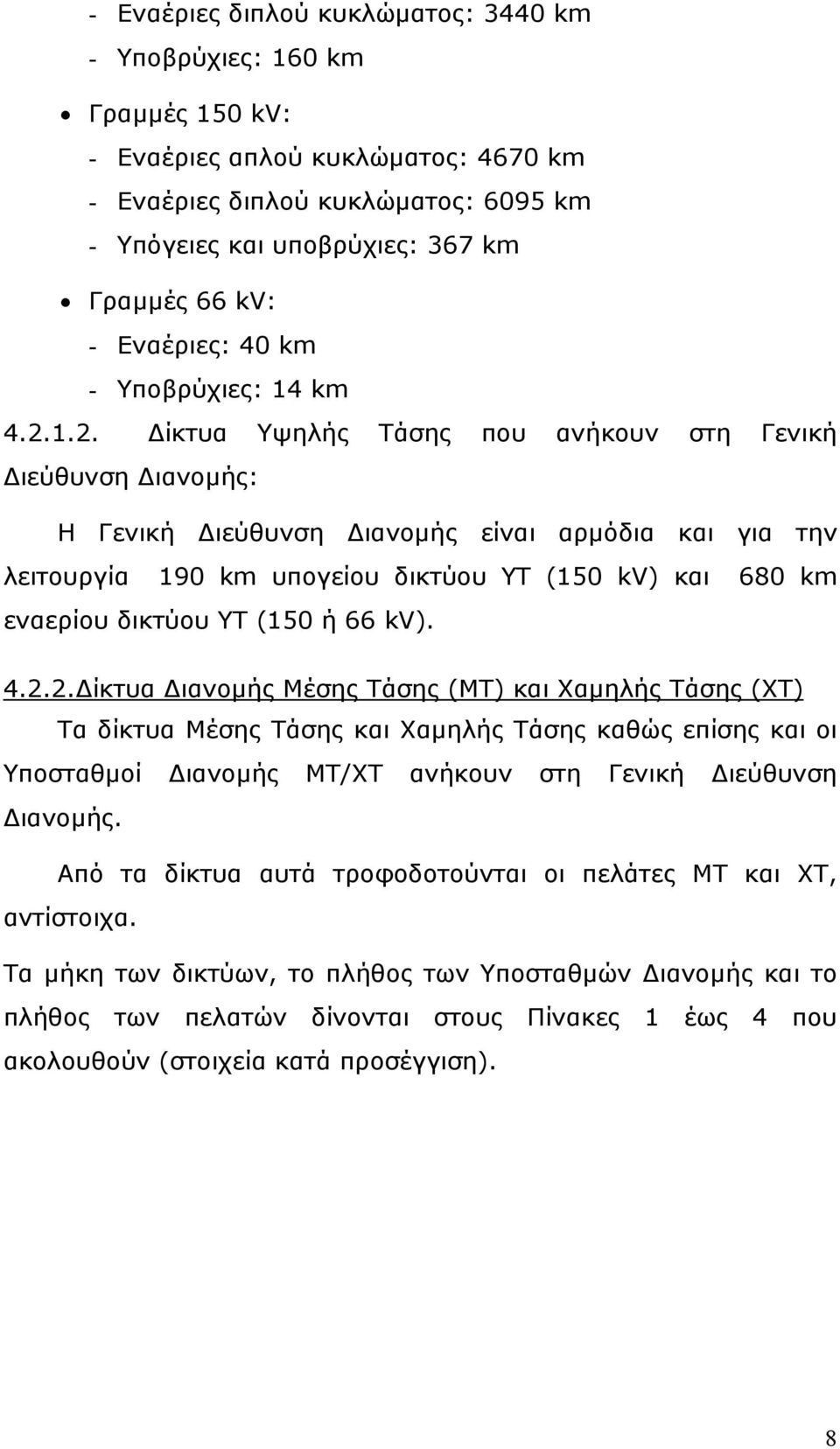

8 - Εναέριες διπλού κυκλώματος: 3440 km - Υποβρύχιες: 160 km Γραμμές 150 kv: - Εναέριες απλού κυκλώματος: 4670 km - Εναέριες διπλού κυκλώματος: 6095 km - Υπόγειες και υποβρύχιες: 367 km Γραμμές 66 kv: - Εναέριες: 40 km - Υποβρύχιες: 14 km Δίκτυα Υψηλής Τάσης που ανήκουν στη Γενική Διεύθυνση Διανομής: Η Γενική Διεύθυνση Διανομής είναι αρμόδια και για την λειτουργία 190 km υπογείου δικτύου ΥΤ (150 kv) και 680 km εναερίου δικτύου ΥΤ (150 ή 66 kv) Δίκτυα Διανομής Μέσης Τάσης (ΜΤ) και Χαμηλής Τάσης (ΧΤ) Τα δίκτυα Μέσης Τάσης και Χαμηλής Τάσης καθώς επίσης και οι Υποσταθμοί Διανομής ΜΤ/ΧΤ ανήκουν στη Γενική Διεύθυνση Διανομής. Από τα δίκτυα αυτά τροφοδοτούνται οι πελάτες ΜΤ και ΧΤ, αντίστοιχα. Τα μήκη των δικτύων, το πλήθος των Υποσταθμών Διανομής και το πλήθος των πελατών δίνονται στους Πίνακες 1 έως 4 που ακολουθούν (στοιχεία κατά προσέγγιση). 8

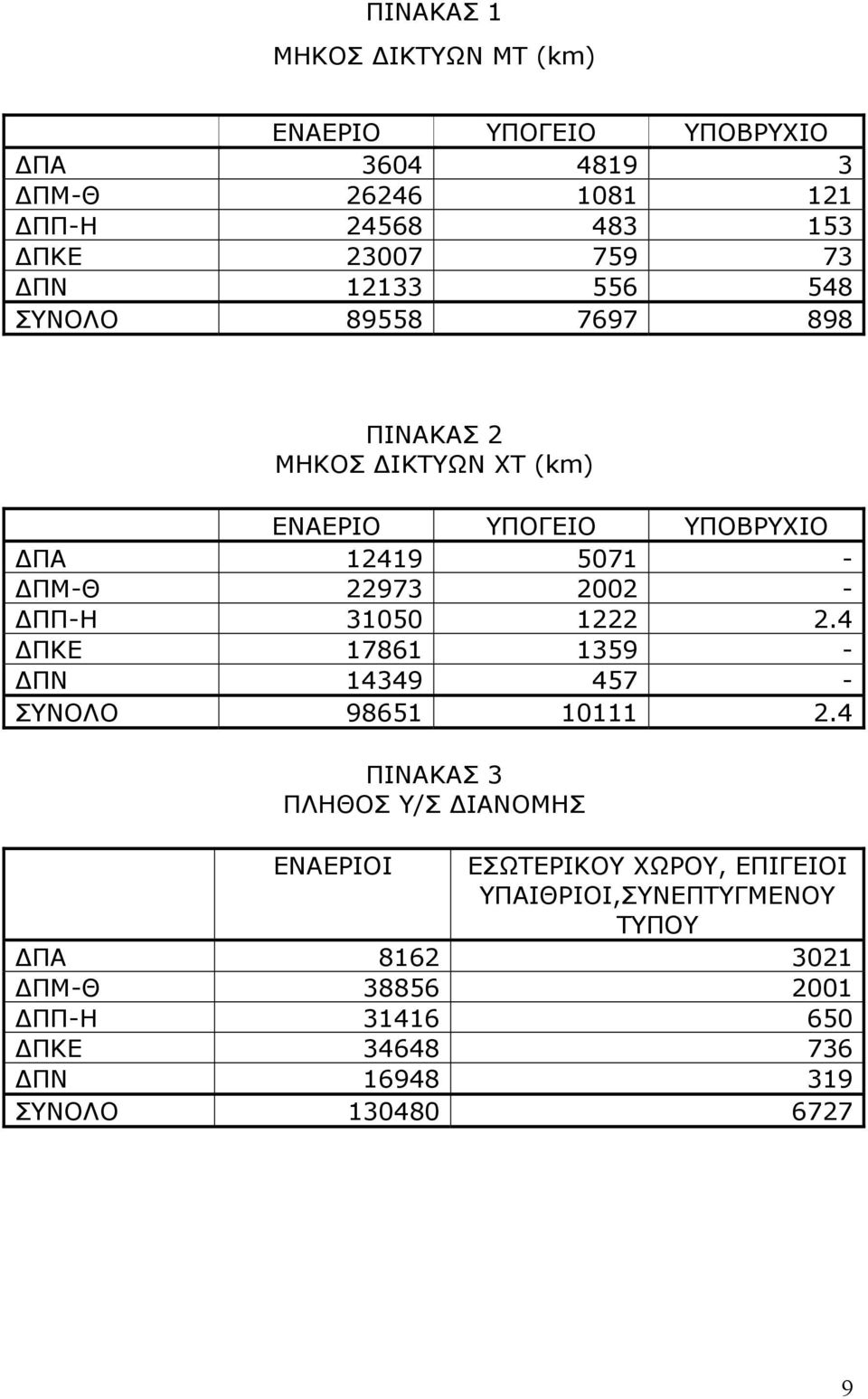

9 ΠΙΝΑΚΑΣ 1 ΜΗΚΟΣ ΔΙΚΤΥΩΝ ΜΤ (km) ΕΝΑΕΡΙΟ ΥΠΟΓΕΙΟ ΥΠΟΒΡΥΧΙΟ ΔΠΑ ΔΠΜ-Θ ΔΠΠ-Η ΔΠΚΕ ΔΠΝ ΣΥΝΟΛΟ ΠΙΝΑΚΑΣ 2 ΜΗΚΟΣ ΔΙΚΤΥΩΝ ΧΤ (km) ΕΝΑΕΡΙΟ ΥΠΟΓΕΙΟ ΥΠΟΒΡΥΧΙΟ ΔΠΑ ΔΠΜ-Θ ΔΠΠ-Η ΔΠΚΕ ΔΠΝ ΣΥΝΟΛΟ ΠΙΝΑΚΑΣ 3 ΠΛΗΘΟΣ Υ/Σ ΔΙΑΝΟΜΗΣ ΕΝΑΕΡΙΟΙ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ, ΕΠΙΓΕΙΟΙ ΥΠΑΙΘΡΙΟΙ,ΣΥΝΕΠΤΥΓΜΕΝΟΥ ΤΥΠΟΥ ΔΠΑ ΔΠΜ-Θ ΔΠΠ-Η ΔΠΚΕ ΔΠΝ ΣΥΝΟΛΟ

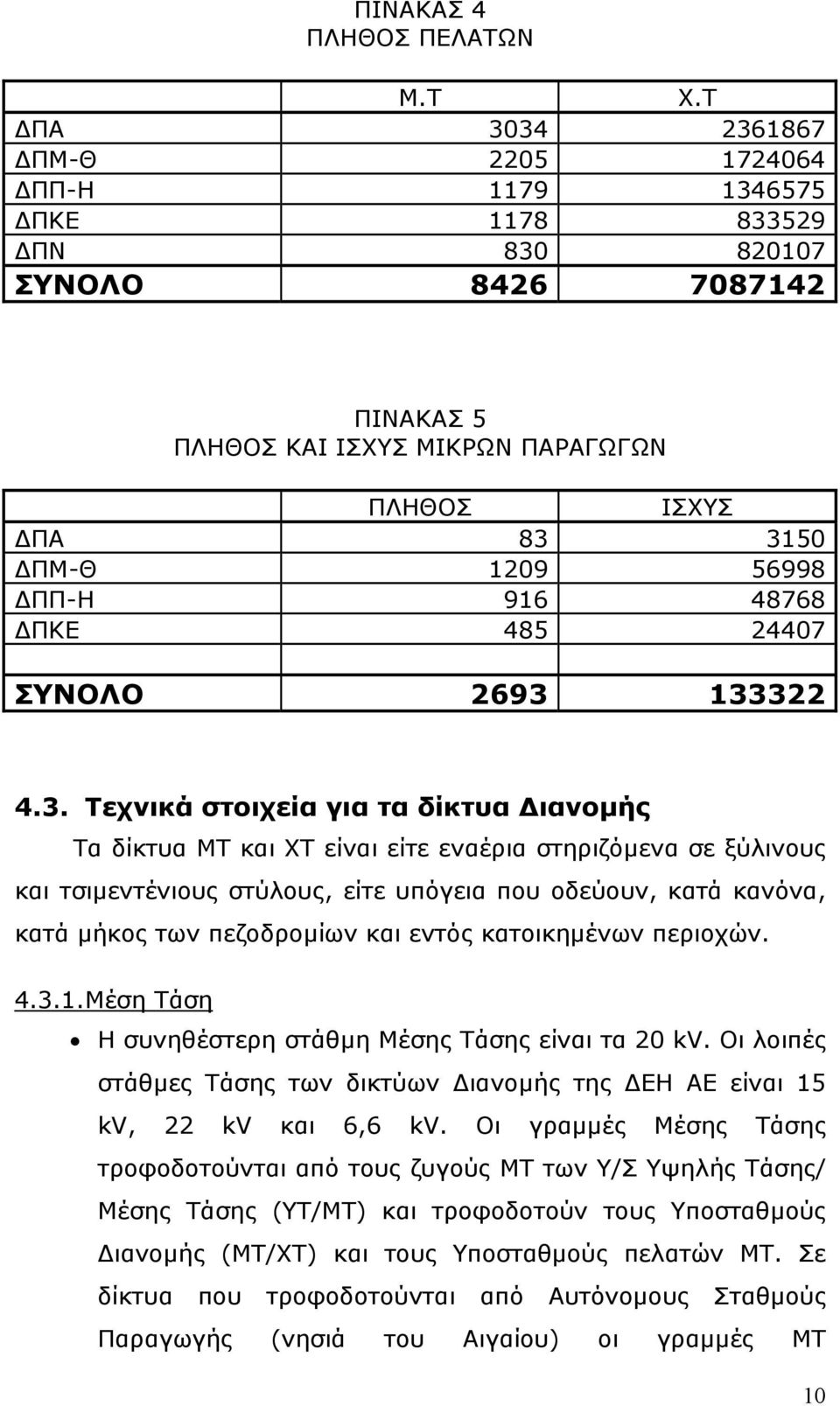

10 ΠΙΝΑΚΑΣ 4 ΠΛΗΘΟΣ ΠΕΛΑΤΩΝ Μ.Τ Χ.Τ ΔΠΑ ΔΠΜ-Θ ΔΠΠ-Η ΔΠΚΕ ΔΠΝ ΣΥΝΟΛΟ ΠΙΝΑΚΑΣ 5 ΠΛΗΘΟΣ ΚΑΙ ΙΣΧΥΣ ΜΙΚΡΩΝ ΠΑΡΑΓΩΓΩΝ ΠΛΗΘΟΣ ΙΣΧΥΣ ΔΠΑ ΔΠΜ-Θ ΔΠΠ-Η ΔΠΚΕ ΣΥΝΟΛΟ Τεχνικά στοιχεία για τα δίκτυα Διανομής Τα δίκτυα ΜΤ και ΧΤ είναι είτε εναέρια στηριζόμενα σε ξύλινους και τσιμεντένιους στύλους, είτε υπόγεια που οδεύουν, κατά κανόνα, κατά μήκος των πεζοδρομίων και εντός κατοικημένων περιοχών Μέση Τάση Η συνηθέστερη στάθμη Μέσης Τάσης είναι τα 20 kv. Οι λοιπές στάθμες Τάσης των δικτύων Διανομής της ΔΕΗ ΑΕ είναι 15 kv, 22 kv και 6,6 kv. Οι γραμμές Μέσης Τάσης τροφοδοτούνται από τους ζυγούς ΜΤ των Υ/Σ Υψηλής Τάσης/ Μέσης Τάσης (ΥΤ/ΜΤ) και τροφοδοτούν τους Υποσταθμούς Διανομής (ΜΤ/ΧΤ) και τους Υποσταθμούς πελατών ΜΤ. Σε δίκτυα που τροφοδοτούνται από Αυτόνομους Σταθμούς Παραγωγής (νησιά του Αιγαίου) οι γραμμές ΜΤ 10

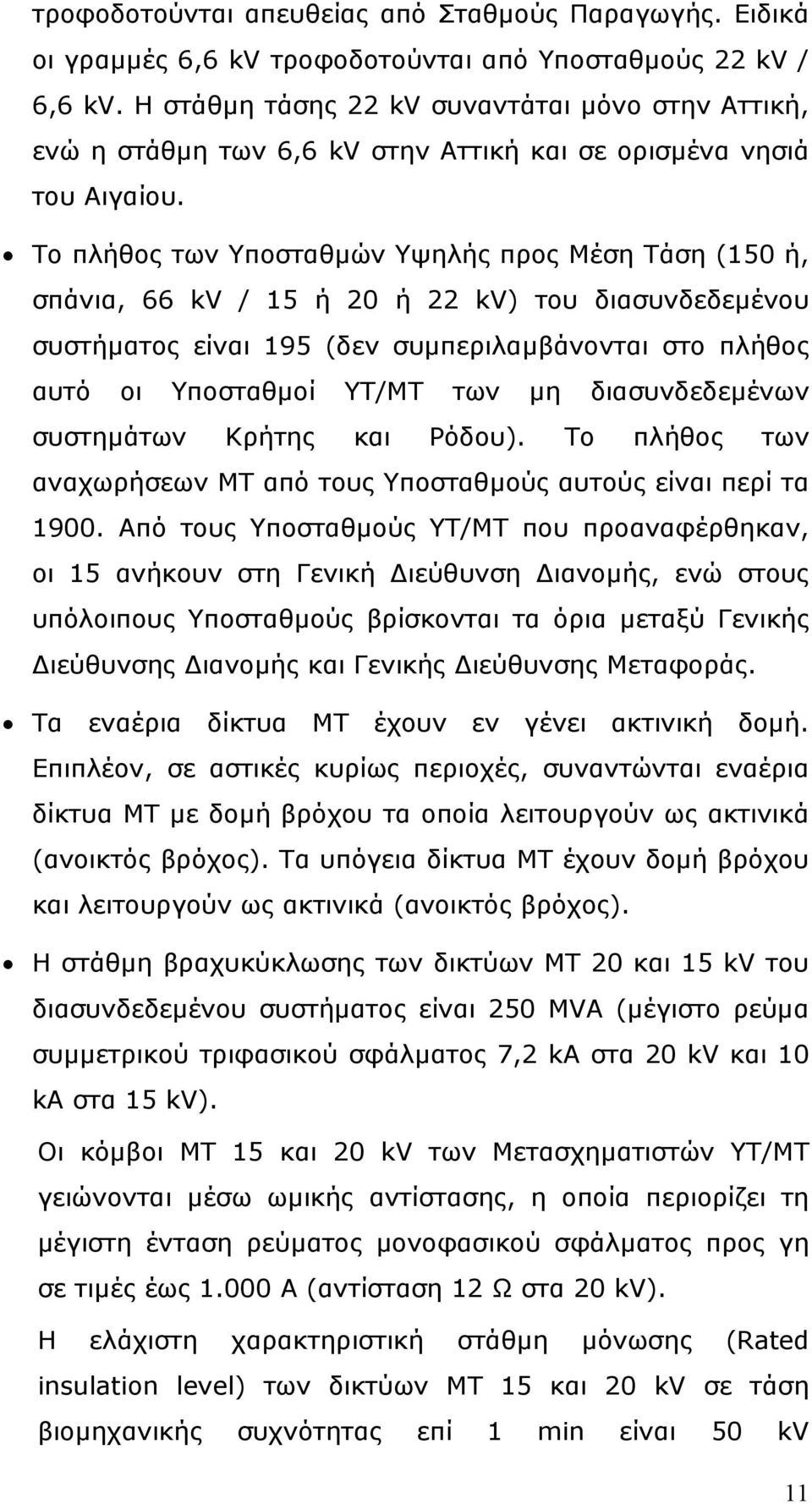

11 τροφοδοτούνται απευθείας από Σταθμούς Παραγωγής. Ειδικά οι γραμμές 6,6 kv τροφοδοτούνται από Υποσταθμούς 22 kv / 6,6 kv. Η στάθμη τάσης 22 kv συναντάται μόνο στην Αττική, ενώ η στάθμη των 6,6 kv στην Αττική και σε ορισμένα νησιά του Αιγαίου. Το πλήθος των Υποσταθμών Υψηλής προς Μέση Τάση (150 ή, σπάνια, 66 kv / 15 ή 20 ή 22 kv) του διασυνδεδεμένου συστήματος είναι 195 (δεν συμπεριλαμβάνονται στο πλήθος αυτό οι Υποσταθμοί ΥΤ/ΜΤ των μη διασυνδεδεμένων συστημάτων Κρήτης και Ρόδου). Το πλήθος των αναχωρήσεων ΜΤ από τους Υποσταθμούς αυτούς είναι περί τα Από τους Υποσταθμούς ΥΤ/ΜΤ που προαναφέρθηκαν, οι 15 ανήκουν στη Γενική Διεύθυνση Διανομής, ενώ στους υπόλοιπους Υποσταθμούς βρίσκονται τα όρια μεταξύ Γενικής Διεύθυνσης Διανομής και Γενικής Διεύθυνσης Μεταφοράς. Τα εναέρια δίκτυα ΜΤ έχουν εν γένει ακτινική δομή. Επιπλέον, σε αστικές κυρίως περιοχές, συναντώνται εναέρια δίκτυα ΜΤ με δομή βρόχου τα οποία λειτουργούν ως ακτινικά (ανοικτός βρόχος). Τα υπόγεια δίκτυα ΜΤ έχουν δομή βρόχου και λειτουργούν ως ακτινικά (ανοικτός βρόχος). Η στάθμη βραχυκύκλωσης των δικτύων ΜΤ 20 και 15 kv του διασυνδεδεμένου συστήματος είναι 250 MVA (μέγιστο ρεύμα συμμετρικού τριφασικού σφάλματος 7,2 ka στα 20 kv και 10 ka στα 15 kv). Οι κόμβοι ΜΤ 15 και 20 kv των Μετασχηματιστών ΥΤ/ΜΤ γειώνονται μέσω ωμικής αντίστασης, η οποία περιορίζει τη μέγιστη ένταση ρεύματος μονοφασικού σφάλματος προς γη σε τιμές έως Α (αντίσταση 12 Ω στα 20 kv). Η ελάχιστη χαρακτηριστική στάθμη μόνωσης (Rated insulation level) των δικτύων ΜΤ 15 και 20 kv σε τάση βιομηχανικής συχνότητας επί 1 min είναι 50 kv 11

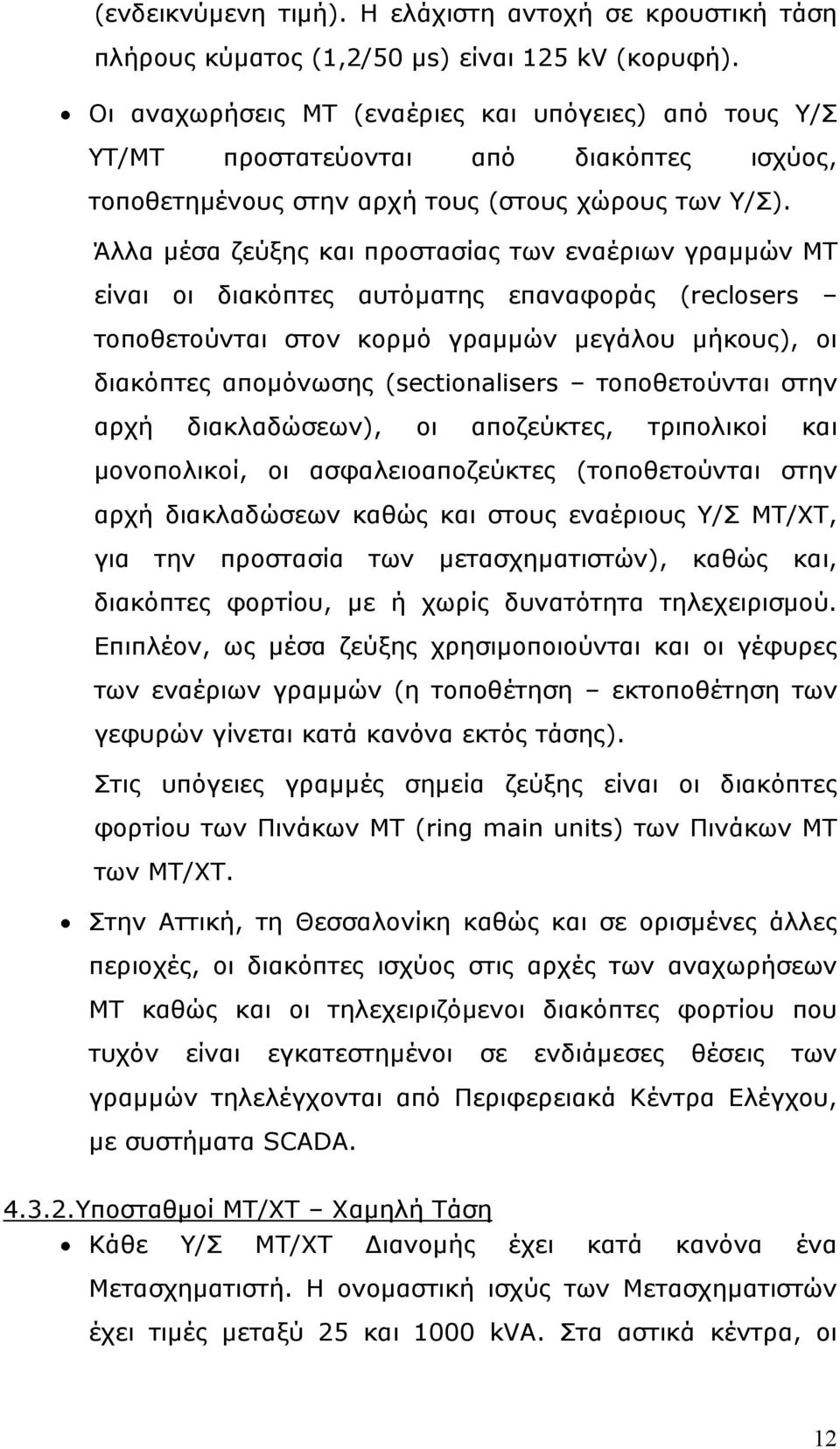

12 (ενδεικνύμενη τιμή). Η ελάχιστη αντοχή σε κρουστική τάση πλήρους κύματος (1,2/50 μs) είναι 125 kv (κορυφή). Οι αναχωρήσεις ΜΤ (εναέριες και υπόγειες) από τους Υ/Σ ΥΤ/ΜΤ προστατεύονται από διακόπτες ισχύος, τοποθετημένους στην αρχή τους (στους χώρους των Υ/Σ). Άλλα μέσα ζεύξης και προστασίας των εναέριων γραμμών ΜΤ είναι οι διακόπτες αυτόματης επαναφοράς (reclosers τοποθετούνται στον κορμό γραμμών μεγάλου μήκους), οι διακόπτες απομόνωσης (sectionalisers τοποθετούνται στην αρχή διακλαδώσεων), οι αποζεύκτες, τριπολικοί και μονοπολικοί, οι ασφαλειοαποζεύκτες (τοποθετούνται στην αρχή διακλαδώσεων καθώς και στους εναέριους Υ/Σ ΜΤ/ΧΤ, για την προστασία των μετασχηματιστών), καθώς και, διακόπτες φορτίου, με ή χωρίς δυνατότητα τηλεχειρισμού. Επιπλέον, ως μέσα ζεύξης χρησιμοποιούνται και οι γέφυρες των εναέριων γραμμών (η τοποθέτηση εκτοποθέτηση των γεφυρών γίνεται κατά κανόνα εκτός τάσης). Στις υπόγειες γραμμές σημεία ζεύξης είναι οι διακόπτες φορτίου των Πινάκων ΜΤ (ring main units) των Πινάκων ΜΤ των ΜΤ/ΧΤ. Στην Αττική, τη Θεσσαλονίκη καθώς και σε ορισμένες άλλες περιοχές, οι διακόπτες ισχύος στις αρχές των αναχωρήσεων ΜΤ καθώς και οι τηλεχειριζόμενοι διακόπτες φορτίου που τυχόν είναι εγκατεστημένοι σε ενδιάμεσες θέσεις των γραμμών τηλελέγχονται από Περιφερειακά Κέντρα Ελέγχου, με συστήματα SCADA Υποσταθμοί ΜΤ/ΧΤ Χαμηλή Τάση Κάθε Υ/Σ ΜΤ/ΧΤ Διανομής έχει κατά κανόνα ένα Μετασχηματιστή. Η ονομαστική ισχύς των Μετασχηματιστών έχει τιμές μεταξύ 25 και 1000 kva. Στα αστικά κέντρα, οι 12

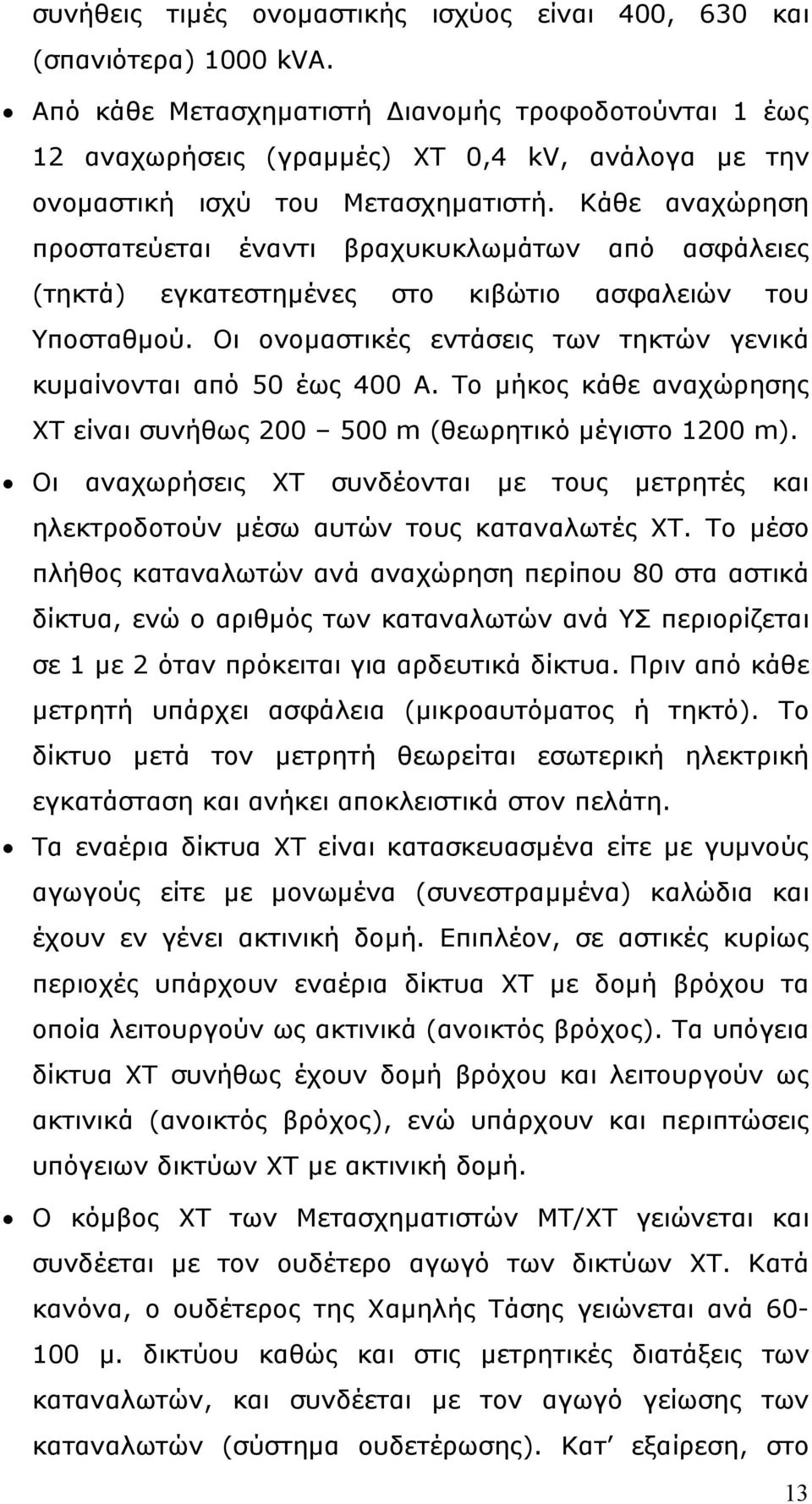

13 συνήθεις τιμές ονομαστικής ισχύος είναι 400, 630 και (σπανιότερα) 1000 kva. Από κάθε Μετασχηματιστή Διανομής τροφοδοτούνται 1 έως 12 αναχωρήσεις (γραμμές) ΧΤ 0,4 kv, ανάλογα με την ονομαστική ισχύ του Μετασχηματιστή. Κάθε αναχώρηση προστατεύεται έναντι βραχυκυκλωμάτων από ασφάλειες (τηκτά) εγκατεστημένες στο κιβώτιο ασφαλειών του Υποσταθμού. Οι ονομαστικές εντάσεις των τηκτών γενικά κυμαίνονται από 50 έως 400 Α. Το μήκος κάθε αναχώρησης XT είναι συνήθως m (θεωρητικό μέγιστο 1200 m). Οι αναχωρήσεις ΧΤ συνδέονται με τους μετρητές και ηλεκτροδοτούν μέσω αυτών τους καταναλωτές ΧΤ. Το μέσο πλήθος καταναλωτών ανά αναχώρηση περίπου 80 στα αστικά δίκτυα, ενώ ο αριθμός των καταναλωτών ανά ΥΣ περιορίζεται σε 1 με 2 όταν πρόκειται για αρδευτικά δίκτυα. Πριν από κάθε μετρητή υπάρχει ασφάλεια (μικροαυτόματος ή τηκτό). Το δίκτυο μετά τον μετρητή θεωρείται εσωτερική ηλεκτρική εγκατάσταση και ανήκει αποκλειστικά στον πελάτη. Τα εναέρια δίκτυα ΧΤ είναι κατασκευασμένα είτε με γυμνούς αγωγούς είτε με μονωμένα (συνεστραμμένα) καλώδια και έχουν εν γένει ακτινική δομή. Επιπλέον, σε αστικές κυρίως περιοχές υπάρχουν εναέρια δίκτυα ΧΤ με δομή βρόχου τα οποία λειτουργούν ως ακτινικά (ανοικτός βρόχος). Τα υπόγεια δίκτυα ΧΤ συνήθως έχουν δομή βρόχου και λειτουργούν ως ακτινικά (ανοικτός βρόχος), ενώ υπάρχουν και περιπτώσεις υπόγειων δικτύων ΧΤ με ακτινική δομή. Ο κόμβος ΧΤ των Μετασχηματιστών ΜΤ/ΧΤ γειώνεται και συνδέεται με τον ουδέτερο αγωγό των δικτύων ΧΤ. Κατά κανόνα, ο ουδέτερος της Χαμηλής Τάσης γειώνεται ανά μ. δικτύου καθώς και στις μετρητικές διατάξεις των καταναλωτών, και συνδέεται με τον αγωγό γείωσης των καταναλωτών (σύστημα ουδετέρωσης). Κατ εξαίρεση, στο 13

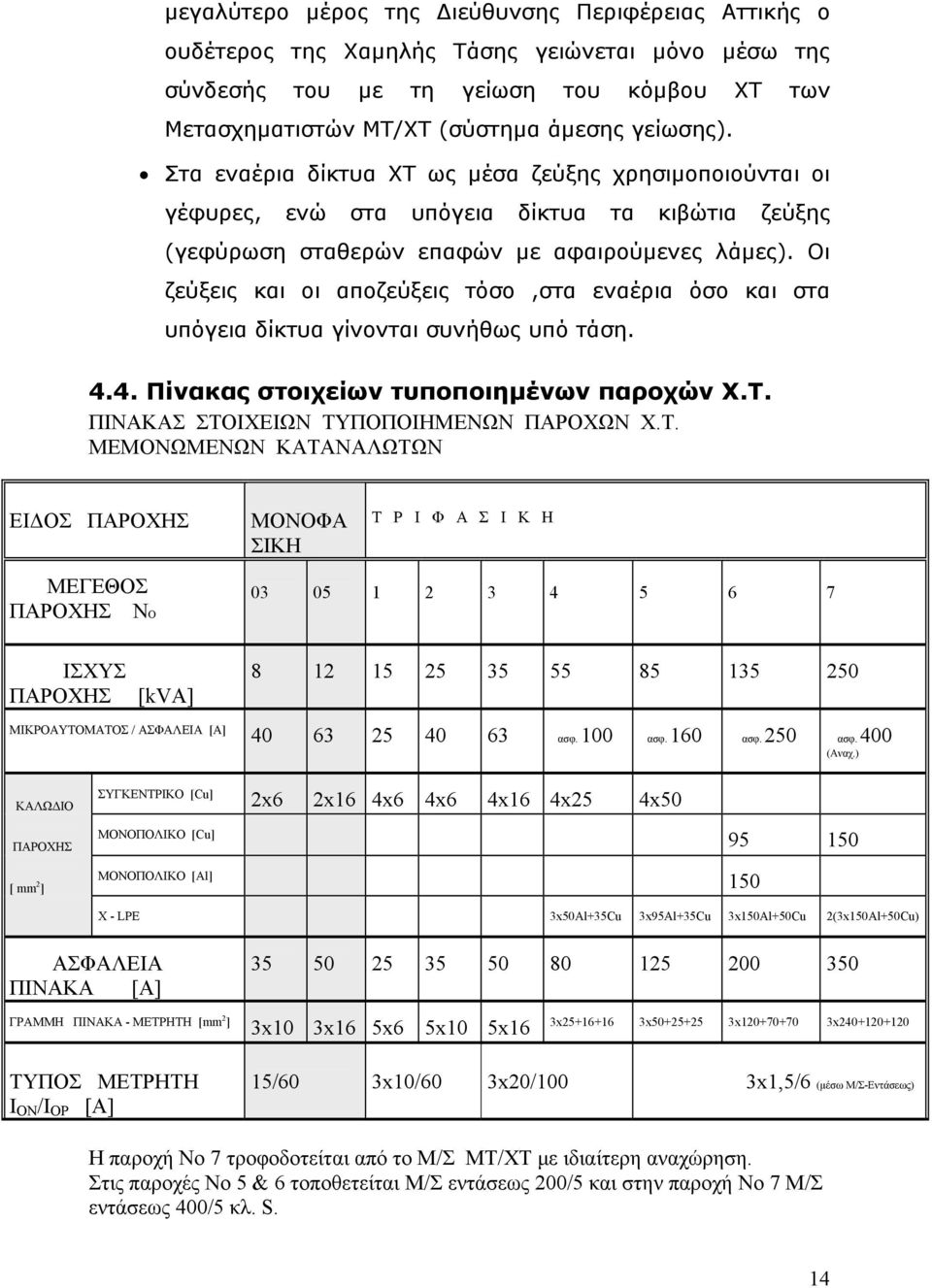

14 μεγαλύτερο μέρος της Διεύθυνσης Περιφέρειας Αττικής ο ουδέτερος της Χαμηλής Τάσης γειώνεται μόνο μέσω της σύνδεσής του με τη γείωση του κόμβου ΧΤ των Μετασχηματιστών ΜΤ/ΧΤ (σύστημα άμεσης γείωσης). Στα εναέρια δίκτυα ΧΤ ως μέσα ζεύξης χρησιμοποιούνται οι γέφυρες, ενώ στα υπόγεια δίκτυα τα κιβώτια ζεύξης (γεφύρωση σταθερών επαφών με αφαιρούμενες λάμες). Οι ζεύξεις και οι αποζεύξεις τόσο,στα εναέρια όσο και στα υπόγεια δίκτυα γίνονται συνήθως υπό τάση Πίνακας στοιχείων τυποποιημένων παροχών Χ.Τ. ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ ΤΥΠΟΠΟΙΗΜΕΝΩΝ ΠΑΡΟΧΩΝ Χ.Τ. ΜΕΜΟΝΩΜΕΝΩΝ ΚΑΤΑΝΑΛΩΤΩΝ ΕΙΔΟΣ ΠΑΡΟΧΗΣ ΜΟΝΟΦΑ ΣΙΚΗ Τ Ρ Ι Φ Α Σ Ι Κ Η ΜΕΓΕΘΟΣ ΠΑΡΟΧΗΣ ΝΟ ΙΣΧΥΣ ΠΑΡΟΧΗΣ [kva] ΜΙΚΡΟΑΥΤΟΜΑΤΟΣ / ΑΣΦΑΛΕΙΑ [Α] ασφ. 100 ασφ. 160 ασφ. 250 ασφ. 400 (Αναχ.) ΚΑΛΩΔΙΟ ΠΑΡΟΧΗΣ [ mm 2 ] ΣΥΓΚΕΝΤΡΙΚΟ [Cu] 2x6 2x16 4x6 4x6 4x16 4x25 4x50 ΜΟΝΟΠΟΛΙΚΟ [Cu] ΜΟΝΟΠΟΛΙΚΟ [Αl] 150 X - LPΕ 3x50Al+35Cu 3x95Al+35Cu 3x150Al+50Cu 2(3x150Al+50Cu) ΑΣΦΑΛΕΙΑ ΠΙΝΑΚΑ [Α] ΓΡΑΜΜΗ ΠΙΝΑΚΑ - ΜΕΤΡΗΤΗ [mm 2 ] 3x10 3x16 5x6 5x10 5x16 3x x x x ΤΥΠΟΣ ΜΕΤΡΗΤΗ Ι ΟΝ /Ι ΟΡ [Α] 15/60 3x10/60 3x20/100 3x1,5/6 (μέσω Μ/Σ-Εντάσεως) Η παροχή Νο 7 τροφοδοτείται από το Μ/Σ ΜΤ/ΧΤ με ιδιαίτερη αναχώρηση. Στις παροχές Νο 5 & 6 τοποθετείται Μ/Σ εντάσεως 200/5 και στην παροχή Νο 7 Μ/Σ εντάσεως 400/5 κλ. S. 14

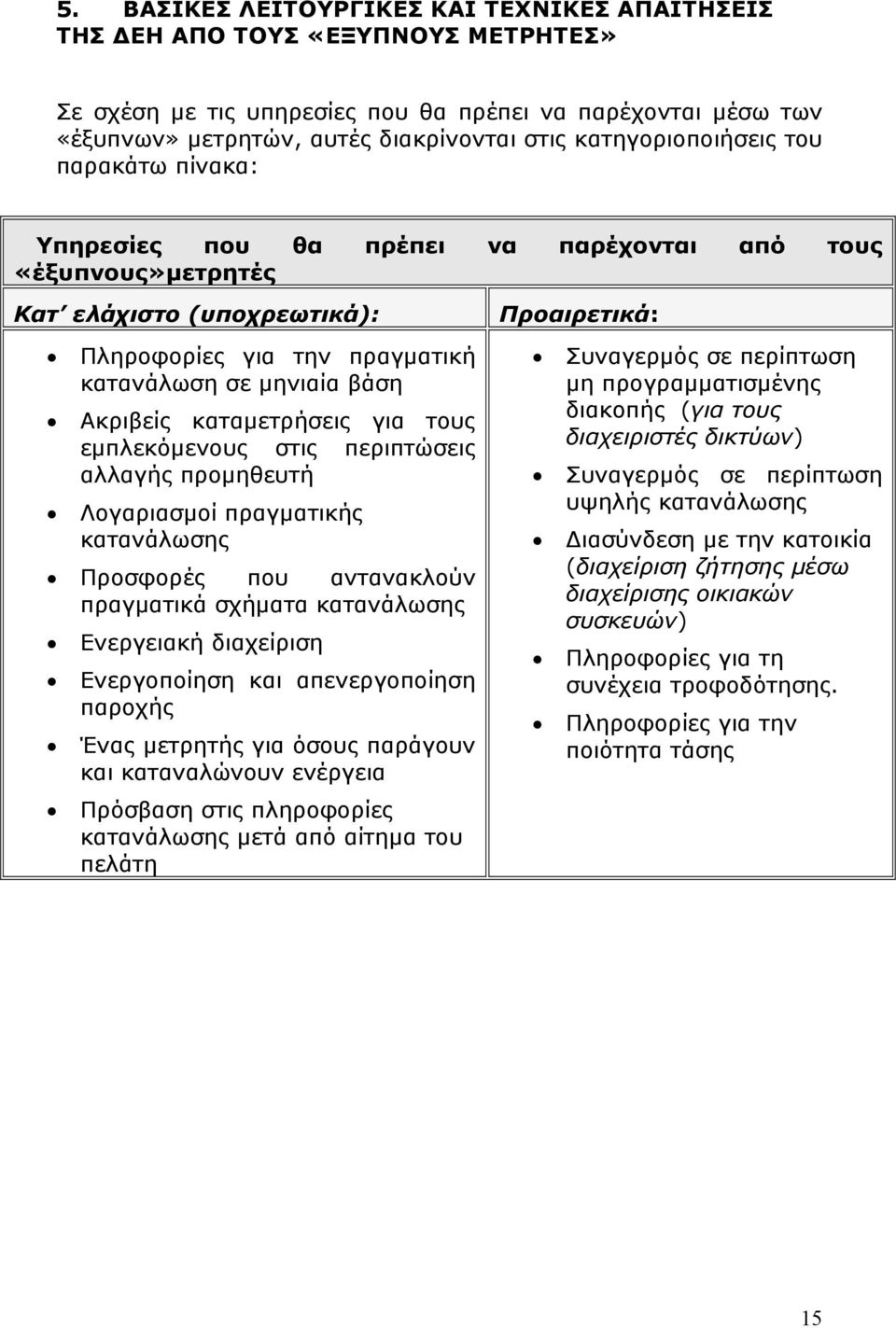

15 5. ΒΑΣΙΚΕΣ ΛΕΙΤΟΥΡΓΙΚΕΣ ΚΑΙ ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΗΣ ΔΕΗ ΑΠΟ ΤΟΥΣ «ΕΞΥΠΝΟΥΣ ΜΕΤΡΗΤΕΣ» Σε σχέση με τις υπηρεσίες που θα πρέπει να παρέχονται μέσω των «έξυπνων» μετρητών, αυτές διακρίνονται στις κατηγοριοποιήσεις του παρακάτω πίνακα: Υπηρεσίες που θα πρέπει να παρέχονται από τους «έξυπνους»μετρητές Κατ ελάχιστο (υποχρεωτικά): Πληροφορίες για την πραγματική κατανάλωση σε μηνιαία βάση Ακριβείς καταμετρήσεις για τους εμπλεκόμενους στις περιπτώσεις αλλαγής προμηθευτή Λογαριασμοί πραγματικής κατανάλωσης Προσφορές που αντανακλούν πραγματικά σχήματα κατανάλωσης Ενεργειακή διαχείριση Ενεργοποίηση και απενεργοποίηση παροχής Ένας μετρητής για όσους παράγουν και καταναλώνουν ενέργεια Πρόσβαση στις πληροφορίες κατανάλωσης μετά από αίτημα του πελάτη Προαιρετικά: Συναγερμός σε περίπτωση μη προγραμματισμένης διακοπής (για τους διαχειριστές δικτύων) Συναγερμός σε περίπτωση υψηλής κατανάλωσης Διασύνδεση με την κατοικία (διαχείριση ζήτησης μέσω διαχείρισης οικιακών συσκευών) Πληροφορίες για τη συνέχεια τροφοδότησης. Πληροφορίες για την ποιότητα τάσης 15

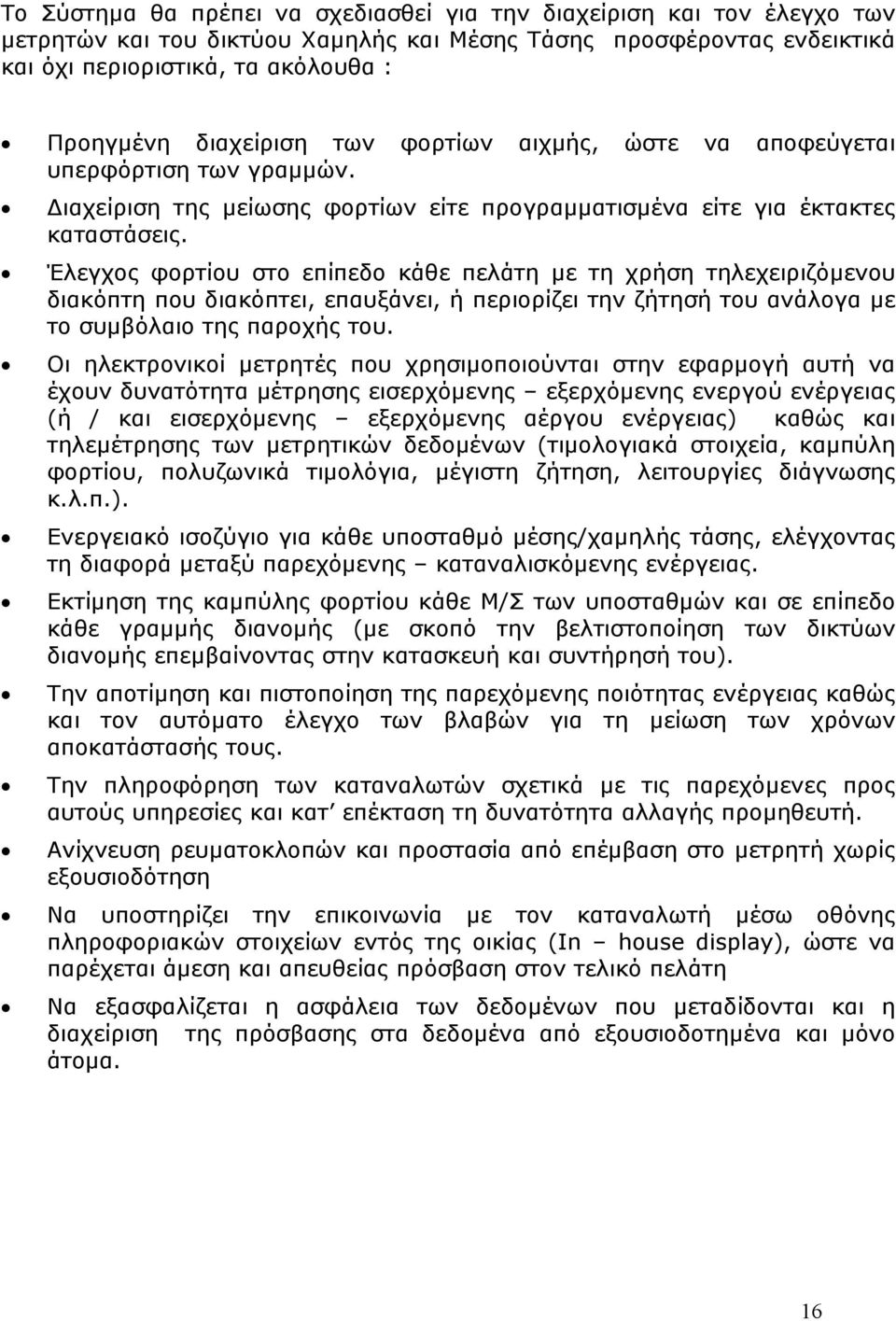

16 Το Σύστημα θα πρέπει να σχεδιασθεί για την διαχείριση και τον έλεγχο των μετρητών και του δικτύου Χαμηλής και Μέσης Τάσης προσφέροντας ενδεικτικά και όχι περιοριστικά, τα ακόλουθα : Προηγμένη διαχείριση των φορτίων αιχμής, ώστε να αποφεύγεται υπερφόρτιση των γραμμών. Διαχείριση της μείωσης φορτίων είτε προγραμματισμένα είτε για έκτακτες καταστάσεις. Έλεγχος φορτίου στο επίπεδο κάθε πελάτη με τη χρήση τηλεχειριζόμενου διακόπτη που διακόπτει, επαυξάνει, ή περιορίζει την ζήτησή του ανάλογα με το συμβόλαιο της παροχής του. Οι ηλεκτρονικοί μετρητές που χρησιμοποιούνται στην εφαρμογή αυτή να έχουν δυνατότητα μέτρησης εισερχόμενης εξερχόμενης ενεργού ενέργειας (ή / και εισερχόμενης εξερχόμενης αέργου ενέργειας) καθώς και τηλεμέτρησης των μετρητικών δεδομένων (τιμολογιακά στοιχεία, καμπύλη φορτίου, πολυζωνικά τιμολόγια, μέγιστη ζήτηση, λειτουργίες διάγνωσης κ.λ.π.). Ενεργειακό ισοζύγιο για κάθε υποσταθμό μέσης/χαμηλής τάσης, ελέγχοντας τη διαφορά μεταξύ παρεχόμενης καταναλισκόμενης ενέργειας. Εκτίμηση της καμπύλης φορτίου κάθε Μ/Σ των υποσταθμών και σε επίπεδο κάθε γραμμής διανομής (με σκοπό την βελτιστοποίηση των δικτύων διανομής επεμβαίνοντας στην κατασκευή και συντήρησή του). Την αποτίμηση και πιστοποίηση της παρεχόμενης ποιότητας ενέργειας καθώς και τον αυτόματο έλεγχο των βλαβών για τη μείωση των χρόνων αποκατάστασής τους. Την πληροφόρηση των καταναλωτών σχετικά με τις παρεχόμενες προς αυτούς υπηρεσίες και κατ επέκταση τη δυνατότητα αλλαγής προμηθευτή. Ανίχνευση ρευματοκλοπών και προστασία από επέμβαση στο μετρητή χωρίς εξουσιοδότηση Να υποστηρίζει την επικοινωνία με τον καταναλωτή μέσω οθόνης πληροφοριακών στοιχείων εντός της οικίας (In house display), ώστε να παρέχεται άμεση και απευθείας πρόσβαση στον τελικό πελάτη Να εξασφαλίζεται η ασφάλεια των δεδομένων που μεταδίδονται και η διαχείριση της πρόσβασης στα δεδομένα από εξουσιοδοτημένα και μόνο άτομα. 16

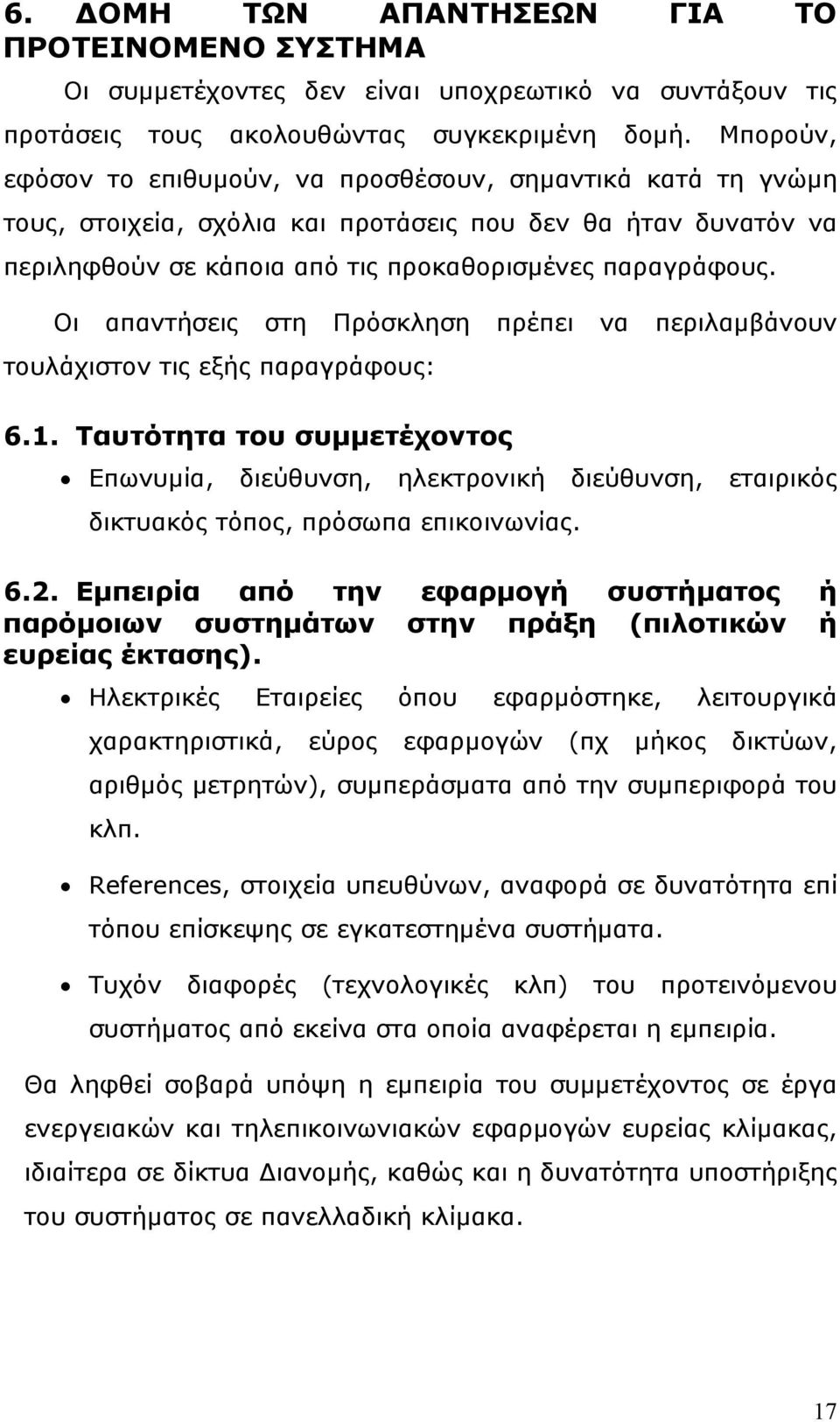

17 6. ΔΟΜΗ ΤΩΝ ΑΠΑΝΤΗΣΕΩΝ ΓΙΑ ΤΟ ΠΡΟΤΕΙΝΟΜΕΝΟ ΣΥΣΤΗΜΑ Οι συμμετέχοντες δεν είναι υποχρεωτικό να συντάξουν τις προτάσεις τους ακολουθώντας συγκεκριμένη δομή. Μπορούν, εφόσον το επιθυμούν, να προσθέσουν, σημαντικά κατά τη γνώμη τους, στοιχεία, σχόλια και προτάσεις που δεν θα ήταν δυνατόν να περιληφθούν σε κάποια από τις προκαθορισμένες παραγράφους. Οι απαντήσεις στη Πρόσκληση πρέπει να περιλαμβάνουν τουλάχιστον τις εξής παραγράφους: 6.1. Ταυτότητα του συμμετέχοντος Επωνυμία, διεύθυνση, ηλεκτρονική διεύθυνση, εταιρικός δικτυακός τόπος, πρόσωπα επικοινωνίας Εμπειρία από την εφαρμογή συστήματος ή παρόμοιων συστημάτων στην πράξη (πιλοτικών ή ευρείας έκτασης). Ηλεκτρικές Εταιρείες όπου εφαρμόστηκε, λειτουργικά χαρακτηριστικά, εύρος εφαρμογών (πχ μήκος δικτύων, αριθμός μετρητών), συμπεράσματα από την συμπεριφορά του κλπ. References, στοιχεία υπευθύνων, αναφορά σε δυνατότητα επί τόπου επίσκεψης σε εγκατεστημένα συστήματα. Τυχόν διαφορές (τεχνολογικές κλπ) του προτεινόμενου συστήματος από εκείνα στα οποία αναφέρεται η εμπειρία. Θα ληφθεί σοβαρά υπόψη η εμπειρία του συμμετέχοντος σε έργα ενεργειακών και τηλεπικοινωνιακών εφαρμογών ευρείας κλίμακας, ιδιαίτερα σε δίκτυα Διανομής, καθώς και η δυνατότητα υποστήριξης του συστήματος σε πανελλαδική κλίμακα. 17

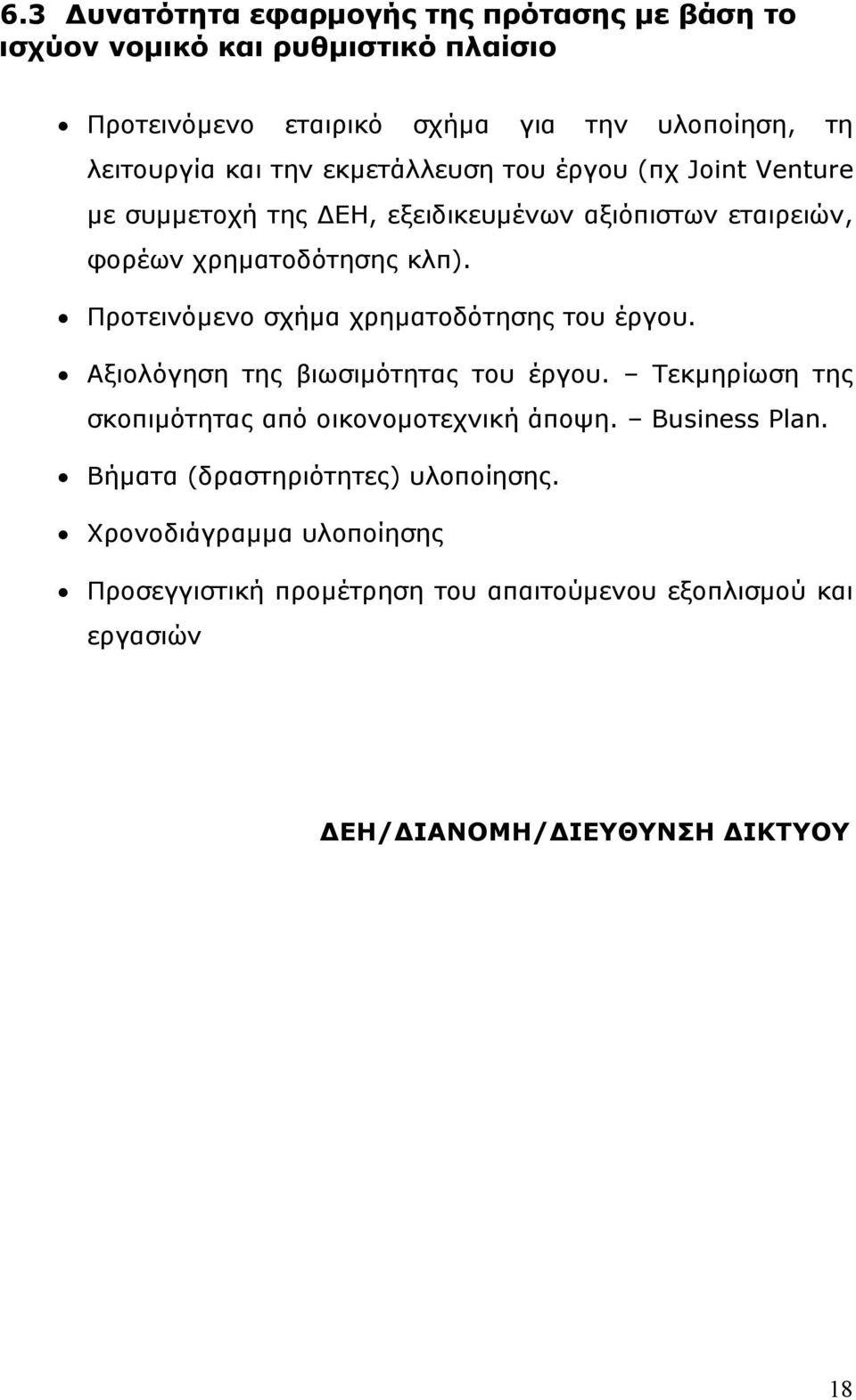

18 6.3 Δυνατότητα εφαρμογής της πρότασης με βάση το ισχύον νομικό και ρυθμιστικό πλαίσιο Προτεινόμενο εταιρικό σχήμα για την υλοποίηση, τη λειτουργία και την εκμετάλλευση του έργου (πχ Joint Venture με συμμετοχή της ΔΕΗ, εξειδικευμένων αξιόπιστων εταιρειών, φορέων χρηματοδότησης κλπ). Προτεινόμενο σχήμα χρηματοδότησης του έργου. Αξιολόγηση της βιωσιμότητας του έργου. Τεκμηρίωση της σκοπιμότητας από οικονομοτεχνική άποψη. Business Plan. Βήματα (δραστηριότητες) υλοποίησης. Χρονοδιάγραμμα υλοποίησης Προσεγγιστική προμέτρηση του απαιτούμενου εξοπλισμού και εργασιών ΔΕΗ/ΔΙΑΝΟΜΗ/ΔΙΕΥΘΥΝΣΗ ΔΙΚΤΥΟΥ 18
