5 Αντικατάσταση σελίδων Βασικοί αλγόριθμοι αντικατάστασης σελίδων Με σειρά άφιξης (First-in First-out - FIFO) Αντικατάσταση της σελίδας που έμεινε πιο πολύ χρόνο στη μνήμη Βέλτιστη πολιτική (Optimal - OPT) Αντικατάσταση της σελίδας που θα μείνει αχρησιμοποίητη για το μεγαλύτερο χρονικό διάστημα στο μέλλον (που θα γίνει πιο μακριά στο μέλλον αναφορά προς αυτή) Απαιτεί γνώση των μελλοντικών αναφορών σε σελίδες Λιγότερο πρόσφατης χρησιμοποίησης (Least Recently Used (LRU) Αντικατάσταση της σελίδας που δεν χρησιμοποιήθηκε για το μεγαλύτερο χρονικό διάστημα στο παρελθόν 5 5

6 FIFO - Παράδειγμα 1 Ακολουθία αναφορών :1,2,3,4,1,2,5,1,2,3,4,5 6 6

7 FIFO - Παράδειγμα 2 Αν η μνήμη αποτελείται από 3 πλαίσια και η διεργασία έχει 5 σελίδες, με την ακόλουθη χρονική σειρά αναφοράς : / 2 / 3 / 2 / 1 / 5 / 2 / 4 / 5 / 3 / 2 / 5 / 2 / Τότε θα έχουμε τα παρακάτω σφάλματα σελίδας (σημειώνονται με *) : / 2*/ 3* / 2 / 1* / 5* / 2* / 4*/ 5 / 3* / 2 / 5*/ 2* / 7 7

8 FIFO - Παράδειγμα 3 8 8

9 FIFO - Παράδειγμα 3 9 9

10 FIFO - Παράδειγμα

11 FIFO - Παράδειγμα

12 FIFO - Παράδειγμα

13 FIFO - Παράδειγμα

14 FIFO - Παράδειγμα

15 FIFO - Παράδειγμα

16 FIFO - Παράδειγμα

17 FIFO - Παράδειγμα

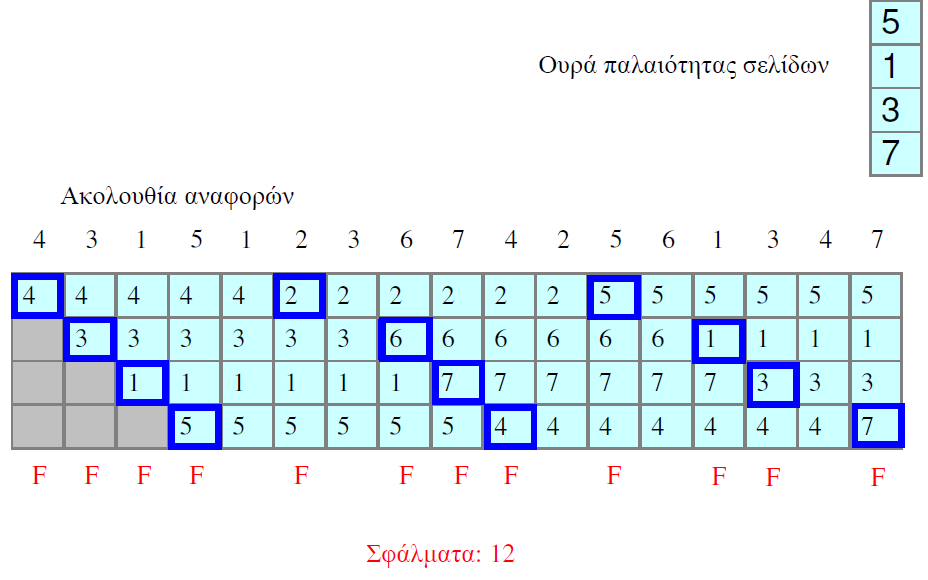

18 FIFO - Παράδειγμα

19 o Πέντε πλαίσια FIFO - Παράδειγμα

20 OPT - Παράδειγμα

21 OPT - Παράδειγμα 2 Αν η μνήμη αποτελείται από 3 πλαίσια και η διεργασία έχει 5 σελίδες, με την ακόλουθη χρονική σειρά αναφοράς : / 2 / 3 / 2 / 1 / 5 / 2 / 4 / 5 / 3 / 2 / 5 / 2 / Τότε θα έχουμε τα παρακάτω σφάλματα σελίδας (σημειώνονται με *) : / 2* / 3* / 2 / 1* / 5* / 2 / 4* / 5 / 3 / 2* / 5 / 2 / 21 2

22 OPT - Παράδειγμα 22 2

23 OPT - Παράδειγμα 23 2

24 OPT - Παράδειγμα 24 2

25 OPT - Παράδειγμα 25 2

26 OPT - Παράδειγμα 26 2

27 OPT - Παράδειγμα 27 2

28 OPT - Παράδειγμα 28 2

29 LRU - Παράδειγμα

30 LRU - Παράδειγμα 2 Αν η μνήμη αποτελείται από 3 πλαίσια και η διεργασία έχει 5 σελίδες, με την ακόλουθη χρονική σειρά αναφοράς : / 2 / 3 / 2 / 1 / 5 / 2 / 4 / 5 / 3 / 2 / 5 / 2 / Τότε θα έχουμε τα παρακάτω σφάλματα σελίδας (σημειώνονται με *) : / 2* / 3* / 2 / 1* / 5* / 2 / 4* / 5 / 3* / 2* / 5 / 2 / 30 3

31 LRU - Παράδειγμα 31 3

32 LRU - Παράδειγμα 32 3

33 LRU - Παράδειγμα 33 3

34 LRU - Παράδειγμα 34 3

35 LRU - Παράδειγμα 35 3

36 LRU - Παράδειγμα 36 3

37 LRU - Παράδειγμα 37 3

38 LRU - Παράδειγμα 38 3

39 LRU - Παράδειγμα 39 3

40 LRU - Παράδειγμα 40 4

41 LRU - Παράδειγμα 41 4

42 LRU - Παράδειγμα 42 4

43 Άσκηση 1 Αν χρησιμοποιούμε FIFO αντικατάσταση με 3 πλαίσια και 8 σελίδες, πόσα σφάλματα θα συμβούν με ακολουθία αναφορών αν τα πλαίσια αρχικά είναι άδεια; Στη συγκεκριμένη άσκηση μη λάβετε υπόψη τα σφάλματα που συμβαίνουν μέχρι να συμπληρωθούν αρχικά τα πλαίσια μνήμης. Επαναλάβετε την άσκηση για την πολιτική LRU. 43 4

44 Ακολουθία: Άσκηση 1 - FIFO Συνολικά με FIFO έχουμε 4 σφάλματα 44 4

45 Ακολουθία: Άσκηση 1 - LRU Συνολικά με LRU έχουμε 5 σφάλματα 45 4

46 Άσκηση 2 Ακολουθία αναφορών: A B C A B D A D B C 46 4

47 Άσκηση 3 Θεωρείστε την παρακάτω ακολουθία αναφοράς σελίδων: 1, 2, 3, 4, 2, 1, 5, 6, 2, 1, 2, 3, 7, 6, 3, 2, 1, 2, 3, 6 Πόσα σφάλματα σελίδας θα γίνουν για τους παρακάτω αλγόριθμους αντικατάστασης, υποθέτοντας 1,2,3,4,5,6,7 πλαίσια; Όλα τα πλαίσια είναι καταρχήν κενά, έτσι οι πρώτες σελίδες θα στοιχίσουν ένα σφάλμα σελίδας. LRU FIFO Optimal (βέλτιστη) 47 4

48 Άσκηση 3 - Απαντήσεις 48 4
