1 Υδροηλεκτρικά Έργα 8ο εξάμηνο Σχολής Πολιτικών Μηχανικών Γενική διάταξη Υ/Η έργων Ανδρέας Ευστρατιάδης, Νίκος Μαμάσης & Δημήτρης Κουτσογιάννης Τομέας Υδατικών Πόρων & Περιβάλλοντος, Εθνικό Μετσόβιο Πολυτεχνείο Ακαδημαϊκό έτος

2 Κύριες συνιστώσες (μεγάλου) Υ/Η έργου Στάθμη ανάντη Ταμιευτήρας Ολικό ύψος πτώσης (gross head) ΥΗΣ Γεννήτρια (generator) Δίκτυο υψηλής τάσης Υδροληψία (intake) Φράγμα Αγωγός πτώσης (penstoke) Θεμελιώδης σχέση: Ρ = η γ Q H n όπου P η παραγόμενη ισχύς, η ο βαθμός απόδοσης του ΥΗΣ, γ το ειδικό βάρος του νερού, Q η παροχή που διέρχεται από τους στροβίλους, και H n το καθαρό ύψος πτώσης Αγωγός φυγής (draft tube) Στρόβιλος (turbine) Διώρυγα φυγής (tailrace) Μετασχηματιστής (transformer) Στάθμη κατάντη Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 2

3 Κατηγοριοποίηση Υ/Η έργων (1) Με βάση την εγκατεστημένη ισχύ: Μικρά έργα, για Ρ < 15 ΜW (όριο που εφαρμόζεται τώρα και στην Ελλάδα σε άλλες χώρες εφαρμόζονται επίσης όρια από 5 έως 15 ΜW) Επιπλέον κατηγοριοποίηση, με βάση τα όρια των 100 kw (mini) και 1 MW (micro) Μεγάλα έργα, για Ρ > 15 ΜW Με βάση το ύψος πτώσης: Έργα μικρού ύψους, για Η < 30 m Έργα μεσαίου ύψους, για 30 < Η < m Έργα μεγάλου ύψους, για Η > m Με βάση τη θέση του Υ/Η σταθμού: Σταθμός στον πόδα του φράγματος ή σε κοντινή θέση Σταθμός σε κατάντη θέση, μακριά από το φράγμα Σταθμός σε γειτονική λεκάνη, για αξιοποίηση της υψομετρικής διαφοράς με τη λεκάνη του φράγματος (έργο εκτροπής) Με βάση τον τύπο των στροβίλων: Στρόβιλοι δράσης (εκροή στην ατμόσφαιρα) Στρόβιλοι αντίδρασης (ροή υπό πίεση) Αντλιοστρόβιλοι (αντιστρεπτή λειτουργία, δηλ. άντληση-ταμίευση) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 3

4 Κατηγοριοποίηση Υ/Η έργων (2) Με βάση τη χωρητικότητα του ταμιευτήρα: Με ταμιευτήρα μεγάλης ωφέλιμης χωρητικότητας, που εξασφαλίζει υπερετήσια ή εποχιακή ρύθμιση των εισροών, επιτρέποντας σημαντική διακύμανση της στάθμης Με ταμιευτήρα μικρής ρυθμιστικής ικανότητας (ο ταμιευτήρας δημιουργεί το αναγκαίο ύψος πτώσης, ενώ η στάθμη του διατηρείται πρακτικά σταθερή) Χωρίς ταμιευτήρα (run-of-river), με αξιοποίηση μέρους της ροής του ποταμού (αναφέρονται κυρίως ως μικρά υδροηλεκτρικά έργα, ΜΥΗΕ) Με βάση τη χρονική κατανομή της παραγόμενης ενέργειας: Έργα βάσης (συνεχής λειτουργία στροβίλων) Έργα αιχμής (λειτουργία στροβίλων τις ώρες αιχμής της ενεργειακής ζήτησης) Έργα αντιστρεπτής λειτουργίας (παραγωγή ενέργειας τις ώρες αιχμής της ζήτησης, άντληση τις ώρες περίσσειας ηλεκτρικής ενέργειας από άλλες πηγές, π.χ. ΑΠΕ) Με βάση τη διάταξη του ταμιευτήρα: Μεμονωμένα έργο Έργο ενταγμένο σε σύστημα ταμιευτήρων (υδροσύστημα) Με βάση τις χρήσεις νερού του ταμιευτήρα: Έργα απλού σκοπού (αποκλειστική λειτουργία για παραγωγή Υ/Η ενέργειας) Έργα πολλαπλού σκοπού (αξιοποίηση του νερού για άρδευση, ύδρευση, κτλ.) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 4

5 Παράδειγμα: Σύστημα Υ/Η έργων Αχελώου Πλαστήρας Κρεμαστά Καστράκι Στράτος Μεσοχώρα Μεσοχώρα Συκιά (υπό κατασκευή) Κρεμαστά Καστράκι Στράτος Πλαστήρας Έκταση λεκάνης απορροής (km 2 ) Μέση ετήσια απορροή (hm 3 ) Ύψος φράγματος (m) Ωφέλιμη χωρητικότητα (hm 3 ) Ελάχιστη στάθμη λειτουργίας (m) Μέγιστη στάθμη λειτουργίας (m) Μέγιστο ύψος πτώσης (m) Σταθμός παραγωγής Τύπος στροβίλων Εγκατεστημένη ισχύς (MW) Λοιπές χρήσεις νερού Εκτός λεκάνης Κοντά στο φράγμα Κοντά στο φράγμα Υπόγειος 7.5 km κατάντη Pelton Francis Francis Francis Francis 343= 129 Άρδευση, ύδρευση, αναψυχή 4109= = 420 Ύδρευση 275=150 23=6 Άρδευση, αναψυχή 281= 162 Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 5

6 Παράδειγμα: Υδροηλεκτρικό έργο Καστρακίου Στέψη πλευρικού υπερχειλιστή Διώρυγα πλευρικού υπερχειλιστή Φράγμα από αμμοχάλικο με αργιλικό πυρήνα, ύψους 96 m Σταθμός παραγωγής Αγωγοί πτώσης Υδροληψίες Υποσταθμός Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 6

7 Γενική διάταξη έργων Καστρακίου Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 7

8 Φράγματα: Βασικές έννοιες Φράγμα (dam): Τεχνικό έργο μορφής αναχώματος που κατασκευάζεται εγκάρσια στην κοίτη ενός ποταμού, με σκοπό την διαμόρφωση αποθηκευτικού χώρου (ταμιευτήρας) για τη ρύθμιση της ροής και την δημιουργία τεχνητής υψομετρικής διαφοράς. Ταμιευτήρας (reservoir): Λεκάνη κατάκλυσης που δημιουργείται από τη συγκέντρωση νερού ανάντη του φράγματος, τα όρια της οποίας μεταβάλλονται ανάλογα με την αποθηκευμένη ποσότητα νερού. Λεκάνη απορροής (river basin): Περιοχή δεδομένης έκτασης που συνεισφέρει στην παραγωγή επιφανειακής απορροής, ο υδροκρίτης της οποίας διέρχεται από την θέση του φράγματος (ο ταμιευτήρας καλύπτει, συνήθως, μικρό τμήμα της λεκάνης). Αντερείσματα: Τμήματα των πρανών της κοιλάδας στο οποία εδράζεται το φράγμα (διάκριση σε αριστερό-δεξιό, κοιτώντας στην κατεύθυνση της ροής του ποταμού). Στέψη φράγματος: Ανώτερο υψομετρικά τμήμα του έργου, χωρίς την υπερύψωση (επιπλέον ύψος που αφήνεται για παραλαβή καθιζήσεων). Σχετικά υδραυλικά έργα: Σήραγγα ή αγωγός εκτροπής (προσωρινό έργο ασφαλείας, κατά την κατασκευή) Εκκενωτής πυθμένα (έργο ασφαλείας) Υπερχειλιστής και κατάντη διατάξεις καταστροφής ενέργειας (έργα ασφαλείας) Υδροληψία/ες και αγωγός/οί προσαγωγής (έργα συνεχούς λειτουργίας) Σταθμός παραγωγής υδροηλεκτρικής ενέργειας (για Υ/Η έργα) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 8

9 Τύποι φραγμάτων Άκαμπτα (από σκυρόδεμα ή συναφές υλικό) Βαρύτητας (συμπαγή) Συμβατικού σκυροδέματος Κυλινδρούμενου σκυροδέματος (RCC) Σκληρού επιχώματος ή ισχνού κυλινδρούμενου σκυροδέματος Αντηριδωτά (ειδική περίπτωση φράγματος βαρύτητας, με μειωμένο όγκο) Τοξωτά (σκυρόδεμα) Εύκαμπτα (γεωφράγματα, με στεγανό στοιχείο κεντρικά ή στην ανάντη παρειά) Χωμάτινα (προϊόντα εκσκαφής εδαφικού υλικού, αμμοχάλικα, πλευρικά κορήματα) με πυρήνα (διαζωνισμένο φράγμα) με ανάντη ασφαλτική μεμβράνη ή γεωμεμβράνη Λιθόρριπτα (προϊόντα εκσκαφής λατομείου ή εκσκαφής/απόθεσης βράχου) με αργιλικό ή ασφαλτικό πυρήνα με ανάντη πλάκα σκυροδέματος με ανάντη ασφαλτική μεμβράνη ή γεωμεμβράνη Κριτήρια επιλογής: γεωλογία, υδρογεωλογία, τοπογραφία, σεισμικότητα, κόστος υλικών (συλλογή, παρασκευή, μεταφορά), κόστος εργατικών, περιβαλλοντικοί περιορισμοί Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 9

10 Παραδείγματα τύπων Υ/Η φραγμάτων στην Ελλάδα Λάδωνα (1955, αντιρρηδωτό) Ταυρωπού (1959, τοξωτό) Κρεμαστών (1965, χωμάτινο) Μεσοχώρας (2009, ΛΑΠΣ) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 10

11 Το πρόβλημα του νερού στα φράγματα Διήθηση νερού: Μέσα από το ίδιο το σώμα του φράγματος (διασωλήνωση, κίνδυνος κατάρρευσης του έργου) Κάτω από το φράγμα (ανάπτυξη ανωστικών δυνάμεων) Από την ευρύτερη λεκάνη κατάκλυσης (υδρολογικές απώλειες, αλλά χωρίς επιπτώσεις στο φράγμα) Τρόποι προστασίας φράγματος: Στεγανοποίηση σώματος φράγματος, με διαμόρφωση επιλεγμένων διόδων αποστράγγισης (φίλτρα) Στεγανοποίηση περιοχής θεμελίωσης (εκσκαφή μέχρι τον υγιή βράχο και ενίσχυση με τσιμεντενέσεις) Διαφραγματικός τοίχος, για μεγάλο βάθος ανάπτυξης των ποτάμιων αποθέσεων Αποσταθεροποίηση κελυφών και δημιουργία επιφάνειας ολίσθησης Εσωτερική διάβρωση και διασωλήνωση, με μεταφορά υλικού από τον πυρήνα ή στο έδαφος θεμελίωσης Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 11

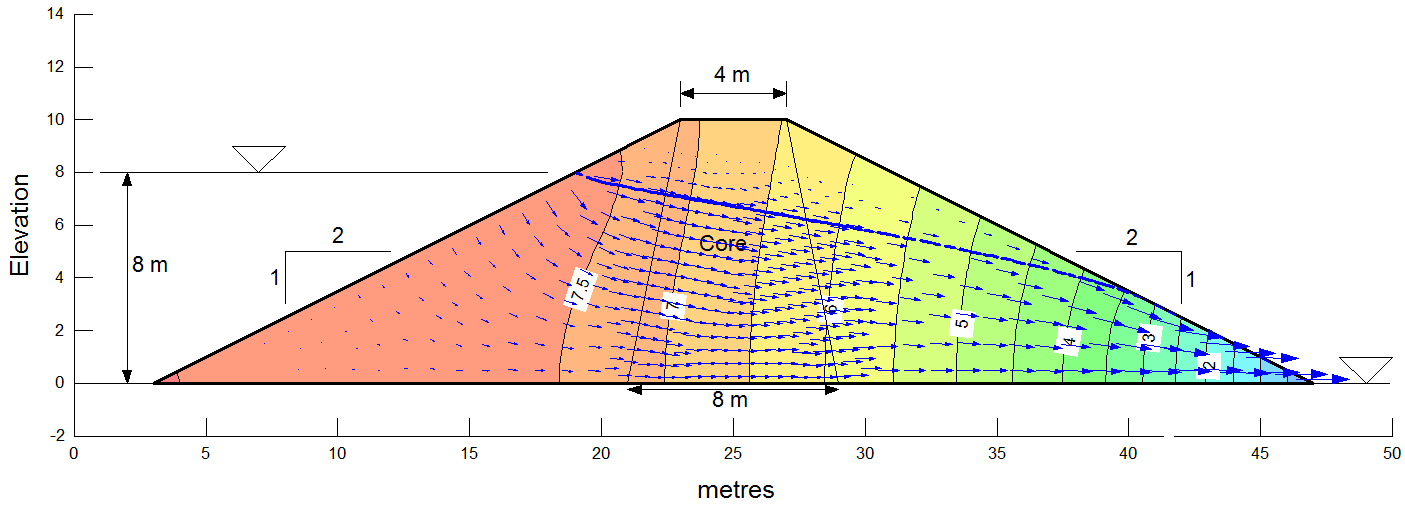

12 Δίκτυο ροής σε ομοιογενές και διαζωνισμένο φράγμα Ομοιογενές φράγμα Διαζωνισμένο φράγμα με ζώνη πυρήνα και στραγγιστήριο ποδός Παρατήρηση: Επειδή σε βάθος χρόνου, είναι βέβαιο ότι θα αναπτυχθεί δίκτυο ροής εντός του σώματος του φράγματος, ο σχεδιασμός του έργου γίνεται με τρόπο ώστε να εξασφαλίζεται πλήρης στράγγιση της ροής στη βάση του κατάντη πόδα του φράγματος. Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 12

13 Φράγματα βαρύτητας Δεν ανατρέπονται και δεν ολισθαίνουν λόγω του ιδίου βάρους τους. Δυνάμειας ευστάθειας: Ίδιο βάρος κατασκευής Υπερκείμενο βάρος νερού στην ανάντη παρειά Δυνάμεις ανατροπής: Υδροστατική πίεση (νερό ανάντη) Άνωση (περιορισμός με κουρτίνα τσιμεντενέσεων) Ωθήσεις γαιών λόγω συσσώρευσης φερτών στον πυθμένα Οριζόντια σεισμικά φορτία Τυπικές διατομές: Κατακόρυφη ανάντη παρειά, κλίση κατάντη παρειάς 1:0.80 Παρακατακόρυφη ανάντη παρειά (κλίση 10:1), κλίση κατάντη 1:0.75 Αξονοσυμμετρικά, με κοινή κλίση των δύο παρειών (ενδεικτικά 1:0.70) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 13

14 Τοξωτά φράγματα Κατάλληλα για στενές κοιλάδες τύπου «V», όπου αναπτύσσονται απότομη πρανή και απαιτούν φράγμα μεγάλου ύψους για τη δημιουργία ταμιευτήρα αξιόλογου όγκου. Επιβάλλουν πολύ μεγάλη φόρτιση στα αντερείσματα, που πρέπει να είναι από βραχώδη υλικά υψηλής αντοχής (υγιείς βραχόμαζες χωρίς δυσμενείς ασυνέχειες) και υψηλού μέτρου ελαστικότητας (ελάχιστη ανοχή σε μετακινήσεις). Κατασκευάζονται με σταδιακά μειούμενη καμπύλωση από τη στέψη προς τη βάση. Μεταφορά φορτίων με λειτουργία του φορέα ως: τόξο στα αντερείσματα πρόβολος στη θεμελίωση κέλυφος (αντερείσματα και θεμελίωση) Φράγμα Πλαστήρα Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 14

15 Φράγματα κυλινδρούμενου σκυροδέματος (RCC) Κυλινδρούμενο σκυρόδεμα (roller compacted concrete, RCC): ειδικός τύπος σκυροδέματος με σημαντικά μειωμένη περιεκτικότητα σε τσιμέντο και πρόσμιξη κατάλληλων κονιών, που επιτρέπουν τη διάστρωσή του όπως το εδαφικό υλικό Πλεονεκτήματα: Υψηλή ταχύτητα κατασκευής Σημαντική μείωση κόστους, λόγω αποφυγής χρήσης ξυλότυπων και οπλισμού Ελαχιστοποίηση απαιτήσεων ψύξης, δόνησης και διάστρωσης συμβατικού σκυροδέματος Δυνατότητα χρήσης παραπροϊόντων της βιομηχανίας (ιπτάμενες τέφρες, σκωρίες υψικαμίνων, φυσικές ποζολάνες) Δυνατότητα ενσωμάτωσης του υπερχειλιστή στο σώμα του φράγματος (οικονομικά και λειτουργικά πλεονεκτήματα) Καλή συμπεριφορά σε σεισμό Φράγμα Πλατανόβρυσης Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 15

16 Γεωφράγματα (χωμάτινα ή λιθόρριπτα) Κριτήρια επιλογής: Διαθεσιμότητα υλικών που βρίσκονται στην περιοχή του έργου Χαμηλές απαιτήσεις αντοχής και παραμορφωσιμότητας της επιφάνειας θεμελίωσης στη βάση και τα αντερείσματα Βασικές απαιτήσεις σχεδιασμού: Έλεγχος όλων των οδών αποστράγγισης του νερού (φίλτρα-στραγγιστήρια) Συγκρότηση ενός ευσταθούς αναχώματος (κελύφη από ποταμοχειμάρριες αποθέσεις, πλευρικά κορήματα, αποσαθρωμένο ή/και υγιή βράχο) Πυρήνας: Στεγανό στοιχείο, μικρής γενικά αντοχής (λεπτόκοκκο υλικό ή έντονα αποσαθρωμένος βράχος, εξαιρετικά χαμηλής διαπερατότητας, π.χ. < m/s) Συμμετρικός στη μέση της διατομής ή κεκλιμένος με κλίση προς τα ανάντη Πλάτος στέψης 4 m (για λόγους συμπύκνωσης και αντιμετώπισης μετακινήσεων) Αύξηση πλάτους με αύξηση βάθους (υδραυλική κλίση 50%) Φίλτρο Στραγγιστήριο: Συγκρατεί του κόκκους (προστασία από διάπλυση) του βασικού υλικού του πυρήνα Παροχετεύει τα διηθούμενα νερά μέσω του πυρήνα και της θεμελίωσης Το υλικό φίλτρου πρέπει να καταρρέει όταν είναι βυθισμένο, ώστε να διακόπτεται η ανάπτυξη των ρωγμών στον πυρήνα Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 16

17 Τυπική διατομή χωμάτινου φράγματος με κεντρικό πυρήνα (διαζωνισμένο φράγμα) Ζώνη Ονομασία Υλικό 1 Πυρήνας Λεπτόκοκκο, χαμηλής διαπερατότητας (αργιλικό) 2Α Λεπτόκοκκο φίλτρο Διαβαθμισμένο αμμώδες υλικό 2Β 3Α Χονδρόκοκκο φίλτρο (στραγγιστήριο) Διαβαθμισμένο υλικό από χαλίκια ή κροκάλες Σώματα στήριξης από βραχώδη υλικά (κελύφη) Αμμοχάλικα, κορήματα, κερματισμένος βράχος 3Β Βραχώδη τεμάχια Προϊόντα εκσκαφής ή λατομείου 4 Ζώνες προστασίας Ανάντη: ογκόλιθοι (προστασία από κυματισμό) Κατάντη: λίθοι, κροκάλες (προστασία από βροχή) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 17

18 Παράδειγμα κατασκευής διαζωνισμένου φράγματος (φράγμα Ιλαρίωνα, Αλιάκμονας) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 18

19 Λιθόρριπτα φράγματα με ανάντη πλάκα σκυροδέματος Βασικά τμήματα φραγμάτων ΛΑΠΣ: Συμπυκνωμένο επίχωμα από λιθορριπή ή αμμοχάλικα, με μεταβατικές ζώνες, ικανό να παροχετεύσει χωρίς προβλήματα μεγάλες ροές, χωρίς ανάπτυξη πίεσης πόρων. Πλάκα οπλισμένου σκυροδέματος, πάχους μεταβαλλόμενου ανάλογα με το ύψος νερού (ελάχιστο 30 cm), με ειδικά σχεδιασμένους κατακόρυφους αρμούς κατασκευάζεται σε ασύνδετες λωρίδες καθ ύψος. Πλίνθος από οπλισμένο σκυρόδεμα, εδραζόμενη σε υγιή βράχο, πλάτους ανάλογα με το υδραυλικό φορτίο (στεγανοποίηση με τσιμεντέσεις ή διάφραγμα), και αρμός πλίνθου-πλάκας, για παραλαβή των παραμορφώσων. Ανάντη πλάκα φράγματος Μεσοχώρας Τομή φράγματος Μεσοχώρας και λεπτομέρεια πλίνθου Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 19

20 Έργα ασφάλειας κατά την κατασκευή φράγματος (1) Κατά τη φάση κατασκευής του φράγματος και των συναφών έργων (τυπική διάρκεια 2-8 έτη) εξασφαλίζεται διακοπη της ροής του ποταμού με την κατασκευή προσωρινών έργων παρεμπόδισης της ροής (προφράγματα, ανάντη και κατάντη) και διοχέτευσής της εκτός της ευρύτερης περιοχής των εργασιών. Σε ευρείες κοίτες ποταμών η εκτροπή γίνεται μέσω έργων διευθέτησης εντός της κοίτης (διώρυγα εκτροπης), ενώ η κατασκευή του φράγματος προχωρά παράλληλα στην κοίτη (συνήθως σε δύο φάσεις). Η εκτροπή εκτός της κοίτης γίνεται: μέσω επιφανειακού αγωγού που διέρχεται από τη θεμελίωση του φράγματος (ποτέ από το σώμα) μέσω υπόγειου αγωγού (σήραγγα) που διέρχεται από το αντέρεισμα (μεγάλες παροχές, υψηλό κόστος) Σήραγγα εκτροπής Έργο εξόδου Στόμιο εισόδου Βοηθητικό ανάντη πρόφραγμα Φράγμα Κύριο ανάντη πρόφραγμα Κατάντη πρόφραγμα Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 20

21 Έργα ασφάλειας κατά την κατασκευή φράγματος (2) Ο σχεδιασμός των προσωρινών έργων γίνεται για πλημμύρα περιόδου επαναφοράς ετών, που εξασφαλίζει ικανοποιητικό επίπεδο διακινδύνευσης κατά τη διάρκεια κατασκευής των έργων (υδραυλική λειτουργία με ελεύθερη επιφάνεια και υπό πίεση). Το κυρίως ανάντη πρόφραγμα έχει μικρό σχετικά ύψος (μικρότερο όσο αυξάνει η διατομή του αγωγού εκτροπής), εκτός και αν ενσωματώνεται στο σώμα του κυρίως φράγματος (οπότε το ύψος του ενδέχεται να είναι σχετικά μεγάλο). Μετά την ολοκλήρωση των έργων η σήραγγα εκτροπής φράζεται (προσωρινή έμφραση με δοκούς στο στόμιο εισόδου, μόνιμη έμφραξη με πώμα σκυροδέματος σε ενδιάμεση θέση, όπου τοποθετείται το πέτασμα τσιμεντενέσεων), ώστε να υλοποιηθεί η πλήρωση του ταμιευτήρα. Η σήραγγα εκτροπής (ή τμήμα της) μπορεί να χρησιμοποιηθεί ως τμήμα του εκχειλιστή, ως εκκενωτής πυθμένα ή για τη διοχέτευση της περιβαλλοντικής παροχής (σε συνδυασμό με ΜΥΗΕ). Είσοδος και έξοδος σήραγγας εκτροπής φράγματος Ιλαρίωνα Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 21

22 Εκκενωτής πυθμένα Έργο ασφαλείας, για (βραδεία) εκκένωση του ταμιευτήρα σε περίπτωση έκτακτης ανάγκης. Συνήθως αποτελεί ανεξάρτητη διάταξη ή συνδυάζεται με τη σήραγγα εκτροπής, αλλά με διαμόρφωση διαφορετικού έργου εισόδου που τοποθετείται ψηλότερα από την είσοδο της σήραγγας (η τελευταία φράσσεται, μετά την ολοκλήρωση του φράγματος). Στις σύγχρονες κατασκευές χρησιμοποιείται μόνιμα, για διοχέτευση της οικολογικής παροχής. Πρώτη δοκιμαστική λειτουργία εκκενωτή φράγματος Λούρου (1954) Έξοδος εκκενωτή φράγματος Ταυρωπού Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 22

23 Υπερχειλιστής-εκχειλιστής (spillway) Επειδή δεν είναι επιτρεπτή η υπερπήδηση του φράγματος, κατασκευάζεται πάντοτε ένα έργο υπερχείλισης χαμηλότερα από τη στέψη του φράγματος, που μπορεί να διοχετεύσει με ασφάλεια πλημμύρες εξαιρετικά μεγάλης περιόδου επαναφοράς. Διακρίνονται δύο τύποι υπερχειλιστών: Ελεύθεροι υπερχειλιστές Εκχειλιστές (ρύθμιση της ροής με θυροφράγματα, που σε περιόδους χαμηλών εισροών διατηρούνται κλειστά ώστε να αυξηθούν η ωφέλιμη χωρητικότητα του ταμιευτήρα και το διαθέσιμο ύψος πτώσης). Διάκριση υπερχειλιστών, ανάλογα με τη θέση τοποθέτησης: Μετωπικοί, στο σώμα του φράγματος (δυνατότητα μεγάλου μήκους στέψης και ευνοϊκός προσανατολισμός, αλλά υψηλότερος κίνδυνος υποσκαφής και περιορισμοί στην τοποθέτηση του ΥΗΣ) Πλευρικοί, στα αντερείσματα (προϋποθέσεις γεωλογικής καταλληλότητας) Φρεατοειδείς (σε σήραγγα) Χοανοειδείς Σιφωνοειδείς (συνήθως σε ΜΥΗΕ) Στο πέρας του υπερχειλιστή συνήθως διαμορφώνεται λεκάνη ηρεμίας-αποτόνωσης για την καταστροφή της ενέργειας της πλημμύρας (διαφορετικά υπάρχει κίνδυνος έντονης διάβρωσης και υποσκαφής του φράγματος). Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 23

24 Παραδείγματα υπερχειλιστών Μετωπικός εκχειλιστής Κρεμαστών Πλευρικός υπερχειλιστής φράγματος Καστρακίου Δοκιμαστική λειτουργία υπερχειλιστή Πλατανόβρυσης Ανατρεπόμενα θυροφράγματα σε ελεύθερο υπερχειλιστή Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 24

25 Υδροληψία (intake) Τεχνικό έργο εισόδου του νερού, σε ανοιχτό ή κλειστό αγωγό, που περιλαμβάνει: εσχάρες (trash racks), κατάλληλου ανοίγματος και κλίσης, που εμποδίζουν την είσοδο επιπλεόντων αντικειμένων δεξαμενή καθίζησης των φερτών (σε ΜΥΗΕ, με μείωση της ταχύτητας του νερού) διάταξη προστασίας για απομάκρυνση των ψαριών εξοπλισμό ρύθμισης της ροής μηχανισμό καθαρισμού θυροφράγματα ασφαλείας (π.χ. για τη συντήρηση της υδροληψίας) Διακρίνονται δύο τύποι, κατάλληλες για ΜΥΗΕ και ταμιευτήρες, αντίστοιχα: Επιφανειακές υδροληψίες, στις οποίες η παροχή ρυθμίζεται από το υδραυλικό φορτίο (ύψος νερού πάνω από το στόμιο της υδροληψίας) Βυθισμένες υδροληψίες, στις οποίες η παροχή ρυθμίζεται από τον χρήστη με κατάλληλο μηχανισμό (π.χ., δικλίδες, θυροφράγµατα) Σε υδροληψίες υδροηλεκτρικών έργων, η παροχή ελέγχεται µε τα ρυθμιστικά πτερύγια του υδροστροβίλου. Για την μείωση των τοπικών απωλειών ενέργειας, σχεδιάζεται ένα μεταβατικό τμήμα (συναρμογή) μεταξύ του ορθογωνικού ανοίγματος της υδροληψίας και του κυκλικού αγωγού πτώσης, με σταδιακή μείωση της διατομής. Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 25

26 Παραδείγματα υδροληψιών σε μεγάλα ΥΗΕ Τομή υδροληψίας ΥΗΕ Κρεμαστών Κατασκευή υδροληψίας ΥΗΕ Στράτου Εσχάρες Δοκοί έμφραξης Θυρόφραγμα ασφαλείας Συναρμογή Αγωγός προσαγωγής ΥΗΕ Καστρακίου Διάταξη εσχαρών και μηχανισμοί θυροφραγμάτων Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 26

27 Διώρυγα προσαγωγής και δεξαμενή φόρτισης Σε μικρά ΥΗΕ, προκειμένου να επιτευχθεί μείωση του κόστους, ο αγωγός πτώσης δεν ξεκινά από την υδροληψία αλλά από μια δεξαμενή φόρτισης (forebay) κοντά στη θέση του σταθμού παραγωγής, στην οποία το νερό οδηγείται μέσω διώρυγας (εφόσον το επιτρέπει η τοπογραφία). Γενικά, το κόστος κατασκευής μιας τυπικής διώρυγας είναι το 1/3 ως 1/2 του κόστους του αγωγού προσαγωγής. MYHE Θερμορέματος MYHE Κρύας Βρύσης Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 27

28 Αγωγός προσαγωγής ή πτώσης (penstoke) Ένας ή περισσότεροι αγωγοί, που μεταφέρουν νερό υπό πίεση από την υδροληψία ή τη δεξαμενή ανάπαλσης μέχρι στους στροβίλους. Για μεγάλες Υ/Η μονάδες και μεγάλες παροχές, το πλήθος των αγωγών ισούται με το πλήθος των στροβίλων (δαπανηρή διάταξη), διαφορετικά διαμορφώνεται ένας αγωγός με διακλαδώσεις στο πέρας του (αυξημένες απώλειες ενέργειας). Διάταξη αγωγών προσαγωγής-πτώσης: Μέσα στο σώμα του φράγματος, για φράγματα σκυροδέματος, στα οποία ο σταθμός παραγωγής βρίσκεται στον πόδα του φράγματος Αγωγοί υπαίθριοι (απότομα πρανή, απαιτείται στήριξη σε βάθρα και αγκύρωση), επιφανειακοί σε τάφρο (ήπια πρανή), ή υπόγειοι σε σήραγγα, με ή χωρίς μεταλλική επένδυση, για χωμάτινα ή λιθόρριπτα φράγματα Υλικά: χάλυβας, σκυρόδεμα, ενισχυμένο πλαστικό, βράχος (σήραγγες). Τύποι φορτίσεων: υδροστατικές πιέσεις, υδραυλικό πλήγμα, θερμοκρασιακές μεταβολές (υπαίθριοι αγωγοί), φορτία επιχώματος, σεισμικά φορτία Γενικές αρχές σχεδιασμού: Μέγιστη ταχύτητα 4-5 m/s (νερό με σημαντική συγκέντρωση φερτών) Τυπική τιμή κλίσης ενέργειας 5% (εμπειρικό όριο για αρχική επιλογή διαμέτρου) Η διαστασιολόγηση είναι πρόβλημα οικονομικής βελτιστοποίησης. Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 28

29 Παραδείγματα αγωγών προσαγωγής-πτώσης Αγωγός ΥΗΣ Πλαστήρα (Η = 577 m) Αγωγοί ΥΗΣ Καστρακίου (Η = 76 m) Σήραγγα προσαγωγής ΥΗΣ Κρεμαστών (Η = 136 m) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 29

30 Δεξαμενή ή πύργος ανάπαλσης (surge tank) Εφαρμόζεται σε μεσαίου και μεγάλου ύψους Η/Υ έργα, εφόσον ο ταμιευτήρας βρίσκεται σε μεγάλη απόσταση από τον σταθμό παραγωγής, ειδικότερα όταν το μήκος του αγωγού προσαγωγής/πτώσης είναι τουλάχιστον πενταπλάσιο του ολικού ύψους πτώσης. Η δεξαμενή (ή πύργος) τοποθετείται στην είσοδο του αγωγού πτώσης με σκοπό την εκτόνωση των πιέσεων λόγω υδραυλικού πλήγματος. Η δεξαμενή ανάπαλσης διαθέτει νερό στον αγωγό πτώσης, όταν ο στρόβιλος ανοίγει τα ρυθμιστικά πτερύγια, και συνεπώς απαιτεί μεγαλύτερη παροχή, και αντίστροφα αποθηκεύει νερό όταν κλείνει ο στρόβιλος και μηδενίζεται η παροχή. Ακόμη, παραλαμβάνει τις ταλαντώσεις που οφείλονται σε φαινόμενα υδραυλικού πλήγματος στον αγωγό πτώσης, κατά το άνοιγμα ή κλείσιμο του στροβίλου (συνεπώς, απαιτεί ικανή χωρητικότητα, ώστε κατά την εμφάνιση του πλήγματος να μη γίνεται υπερχείλιση). Αγωγός πτώσης και πύργος ανάπαλσης ΥΗΣ Isawa (Ιαπωνία) Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 30

31 Σταθμοί παραγωγής Κριτήρια χωροθέτησης: Ελαχιστοποίηση μήκους αγωγού πτώσης Ελαχιστοποίηση κατάντη υψομέτρου Λοιπά κριτήρια (τοπογραφία, κόστος, κτλ.) Τοποθέτηση σταθμού παραγωγής: Στον πόδα του φράγματος, κεντρικά στην κοίτη Στον πόδα του φράγματος, πλευρικά στην κοίτη (στο αντέρεισμα) Σε αντέρεισμα υπόγειος Σε απόσταση από το φράγμα Τύποι σταθμών: Υπαίθριος (εξωτερικά διακρίνεται το κάλυμμα των μονάδων και η γερανογέφυρα Ηµι-υπαίθριος (εξωτερικά φαίνεται µόνο η γερανογέφυρα) Ηµι-υπαίθριος στεγασμένος (καλύπτεται η γερανογέφυρα) Υπόγειος Φράγμα Πλαστήρα ΥΗΣ Υπαίθριος σταθμός Καστρακίου Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 31

32 Αγωγός φυγής (draft tube) & διώρυγα φυγής (tailrace) Ο αγωγός φυγής θεωρείται ενιαίο τμήμα του στροβίλου αντίδρασης, είτε αυτός είναι αξονικής ροής είτε ακτινικής ροής (στον υπολογισμό του βαθμού απόδοσης του στροβίλου, ως διατομή εξόδου λαμβάνεται η έξοδος του αγωγού φυγής). Μπορεί να είναι κατακόρυφος σωλήνας (το οποίο εξασφαλίζει μεγαλύτερο βαθμό απόδοσης, αλλά απαιτεί μεγάλο χώρο ανάπτυξης) ή, συνηθέστερα, σωλήνας σε καμπύλη μορφή, με συνεχώς αυξανόμενη διατομή μέχρι τη διώρυγα (ή σήραγγα) φυγής (tailrace). Ο αγωγός φυγής εκτελεί δύο βασικές λειτουργίες: επιτρέπει την αξιοποίηση ενός τουλάχιστον μέρους της υψομετρικής διαφοράς μεταξύ του στροβίλου και της διώρυγας φυγής (που ωστόσο δεν πρέπει ποτέ να υπερβαίνει τα 4-5 m, για την αποφυγή κινδύνου σπηλαίωσης) επιβραδύνει τη ροή, μετατρέποντας την υψηλή κινητική ενέργεια στην έξοδο του δρομέα (μέση ταχύτητα 6-10 m/s) σε ενέργεια πίεσης, με ελάχιστες απώλειες (η ταχύτητα εξόδου περιορίζεται σε m/s) Στην έξοδο του αγωγού φυγής τοποθετείται θυρόφραγμα, για την συντήρησή του. Η διώρυγα φυγής σχεδιάζεται με ταχύτητα της τάξης των 1.0 m/s, ενώ σε περίπτωση σήραγγας ο σχεδιασμός συνήθως γίνεται θεωρώντας ροή με ελεύθερη επιφάνεια. Εφόσον πρέπει να σχεδιαστεί σήραγγα υπό πίεση, στην αρχή της κατασκευάζεται δεξαμενή ανάπαλσης, για την απόσβεση των από κατάντη δυναμικών φαινομένων. Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 32

33 Παράδειγμα: ΥΗΣ Στράτου και διώρυγα φυγής Γενική διάταξη έργων υπόγειου Υ/Η σταθμού Διώρυγα φυγής, 7.0 km Στράτος IΙ Στράτος Ι (υπόγειος) Κοίτη Αχελώου Τέλος διώρυγας Θυροφράγματα στην έξοδο της διώρυγας Αρχή διώρυγας Κοίτη Αχελώου Α. Ευστρατιάδης, Ν. Μαμάσης, και Δ. Κουτσογιάννης, Γενική διάταξη υδροηλεκτρικών έργων 33
