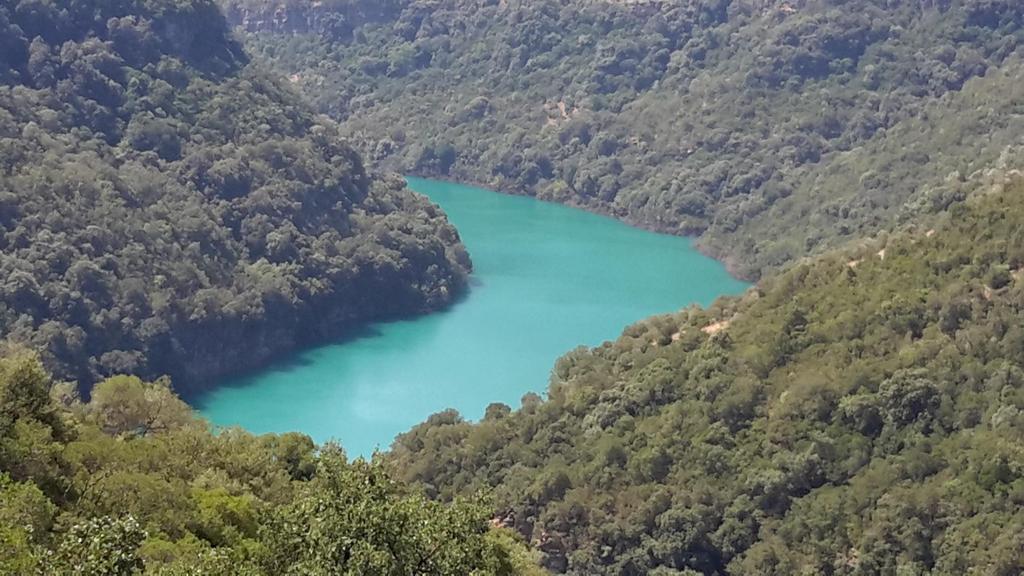

1 Σχολή Πολιτικών Μηχανικών ΔΠΜΣ : Επιστήμη & Τεχνολογία Υδατικών Πόρων Μάθημα: ΦΡΑΓΜΑΤΑ ΦΡΑΓΜΑΤΑ ΒΑΡΥΤΗΤΑΣ ΣΚΛΗΡΟΥ ΕΠΙΧΩΜΑΤΟΣ Ν. Ι. Μουτάφης Λίμνη Καστρακίου

2 Ανάγκη εγκιβωτισμού υλικού Σ.Ε. στο εκάστοτε δάπεδο εργασίας για τη συμπύκνωσή του ΔΙΑΜΟΡΦΩΣΗ ΚΑΤΑΝΤΗ ΠΑΡΕΙΑΣ ΦΡΑΓΜΑΤΟΣ ΣΚΛΗΡΟΥ ΕΠΙΧΩΜΑΤΟΣ 2

3 Διαμόρφωση κατάντη παρειάς φράγματος με προκατασκευασμένα στοιχεία Γραμμή αναφοράς Γραμμή αναφοράς ΚΣΕ Στερέωση στοιχείων για διάστρωση ΚΣΕ ΚΣΕ 0,9 Στρώσεις επιχώματος 3

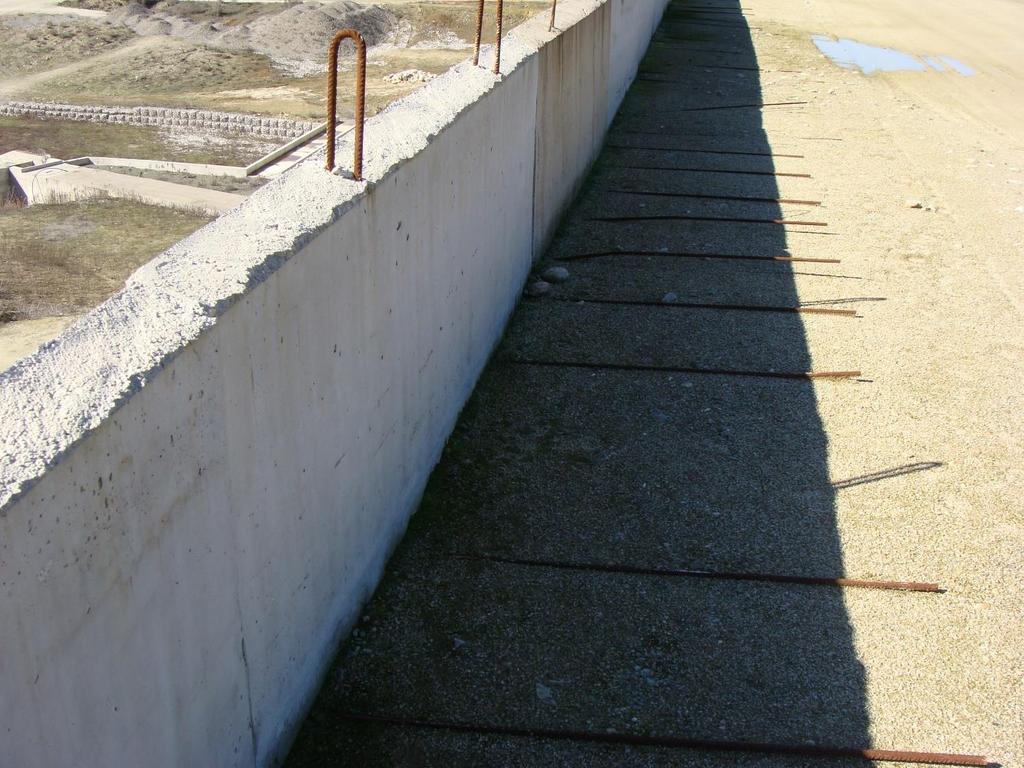

4 Συγκράτηση προκατασκευασμένων στοιχείων με ράβδους οπλισμού 4

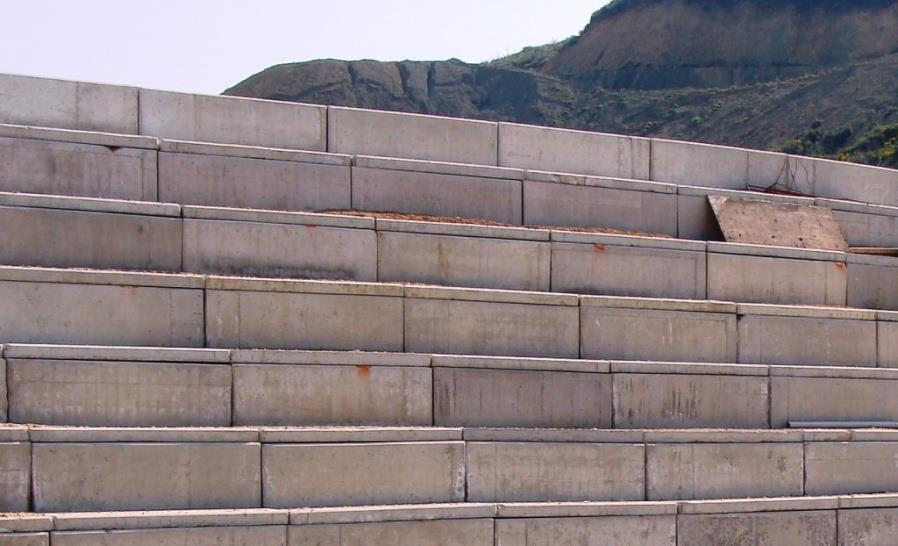

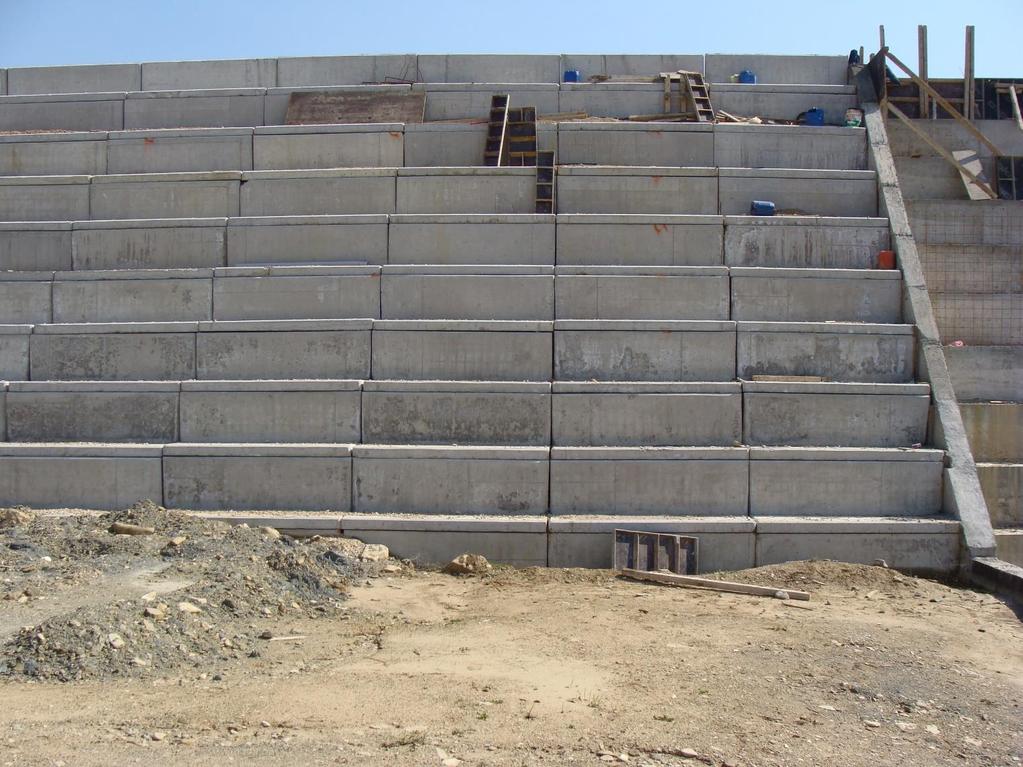

5 Κατάντη παρειά φράγματος με προκατασκευασμένα στοιχεία 5

6 ΥΠΕΡΧΕΙΛΙΣΤΗΣ Βαθμιδωτός λόγω τύπου φράγματος Εφαρμογή μόνο για μικρές ειδικές παροχές (<10 m 3 /sec/m) Περιορισμός λόγω ύψους βαθμίδων Σημαντική αποτόνωση ενέργειας στις βαθμίδες Λεκάνη ηρεμίας μικρού μήκους 6

7 Υπερχειλιστής επί του σώματος του φράγματος Άξονας φράγματος Άξονας υπερχειλιστή Πλίνθος Ενισχυμένο Σκληρό Επίχωμα Άξονας αποστραγγιστικής στοάς ΚΣΕ 2,5 25 Α 1,7 24 Β 23 Α 22 Β Α Β 19 Α 18 Β Γραμμή αναφοράς κατάντη παρειάς φράγματος 17 Α 16 Β 15 Α 14 Β 13 Α 12 Β Αρχική επιφάνεια εδάφους 11 Α 10 Β 9 Α 8 Β 7 Α 6 Β 5 Α 4 Β 3 Α 2 1 Πλευρικός τοίχος λεκάνης ηρεμίας Άξονας πετάσματος τσιμεντενέσεων 7

8 Διώρυγα πτώσης Κλίση ίδια με την κατάντη παρειά φράγματος Τοποθέτηση στο εσωτερικό του φράγματος Πλευρικά τοιχία επαρκούς ύψους Τεχνικό στέψης Προσαρμογή στη γεωμετρία του φράγματος 8

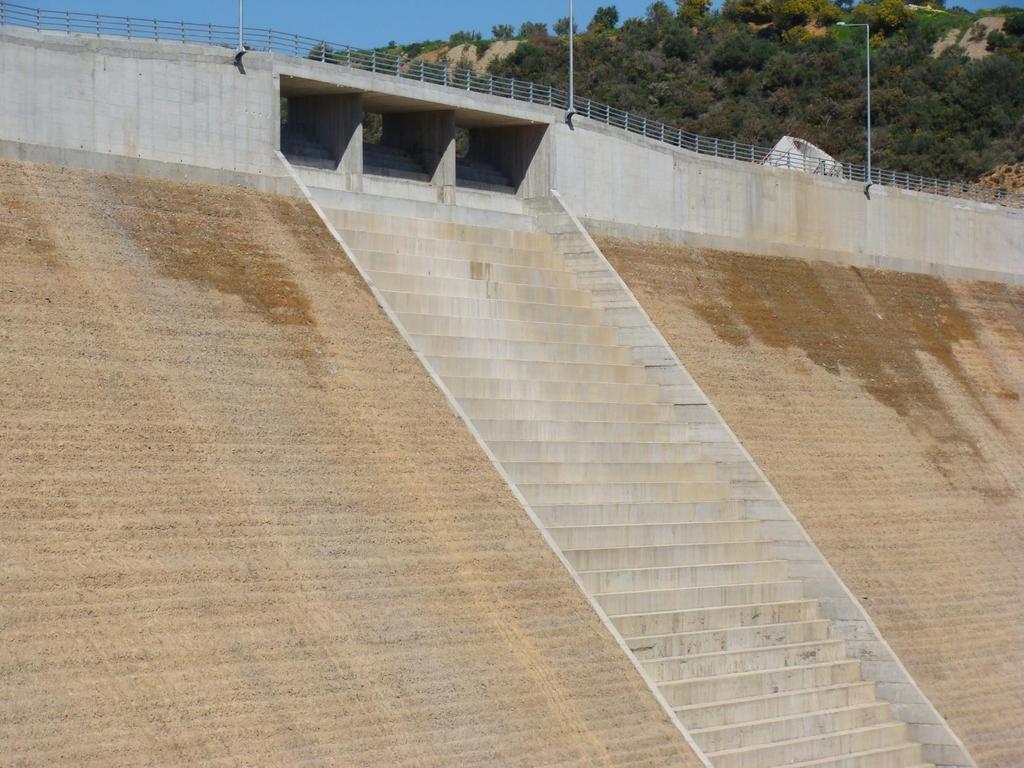

9 Υπερχειλιστής επί του φράγματος 9

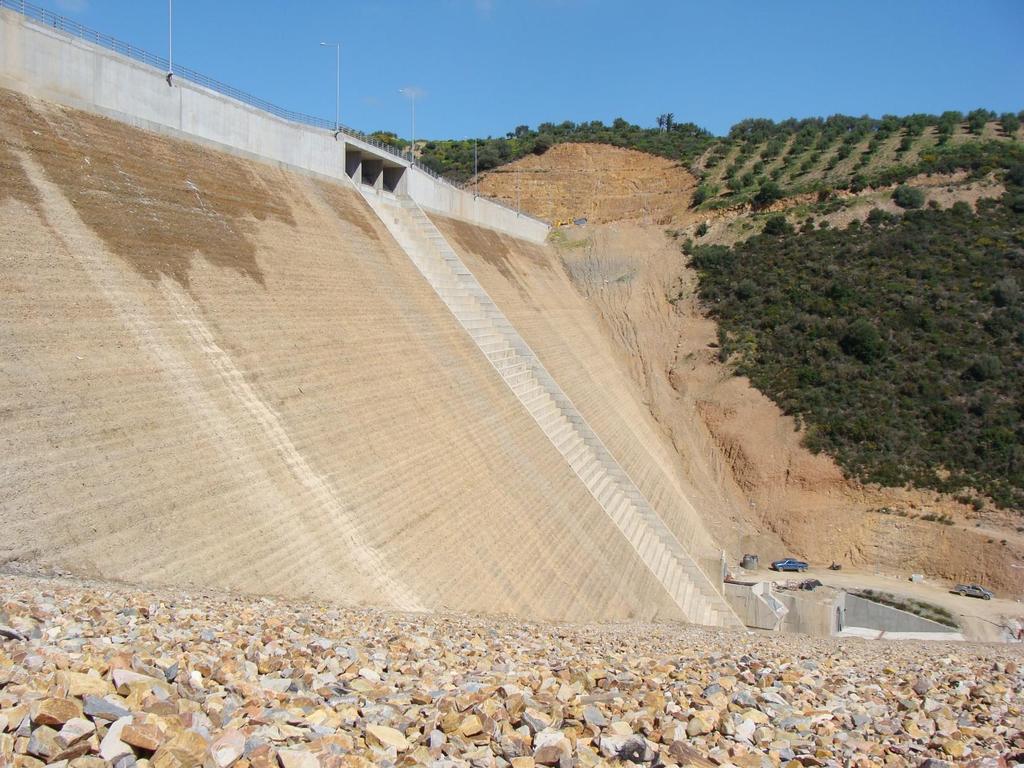

10 Υπερχειλιστής επί του φράγματος 10

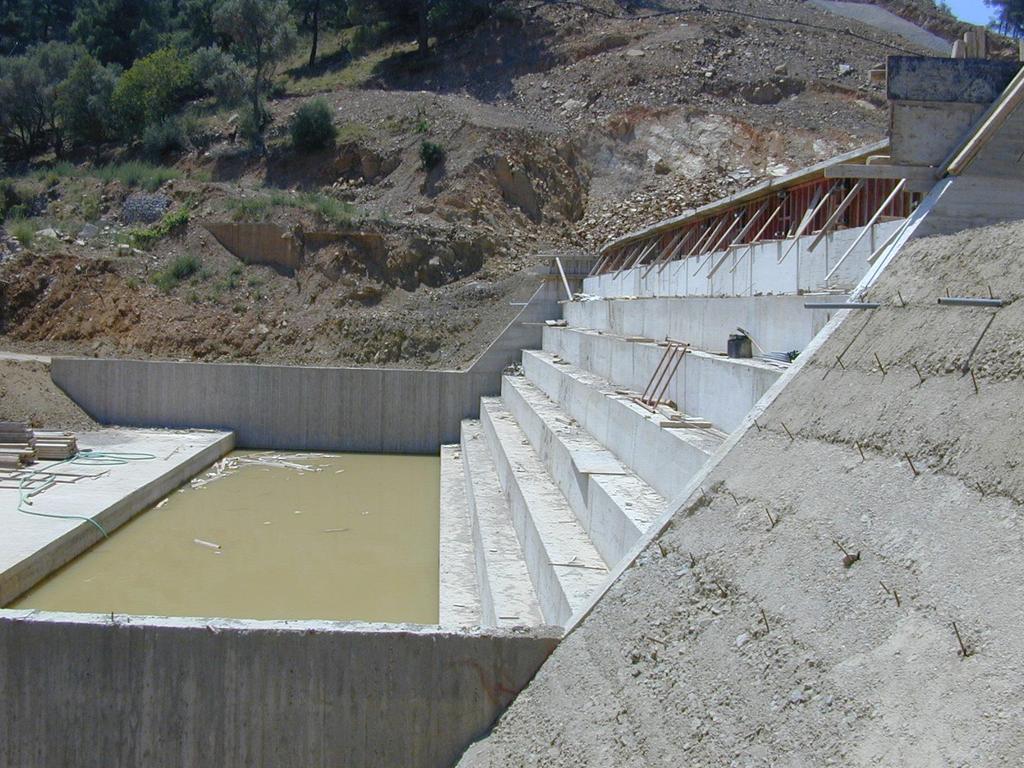

11 Βαθμίδες υπερχειλιστή (σκυροδέτηση επιτόπου) και λεκάνη ηρεμίας 11

12 Τεχνικό υπερχείλισης και διώρυγα πτώσης 12

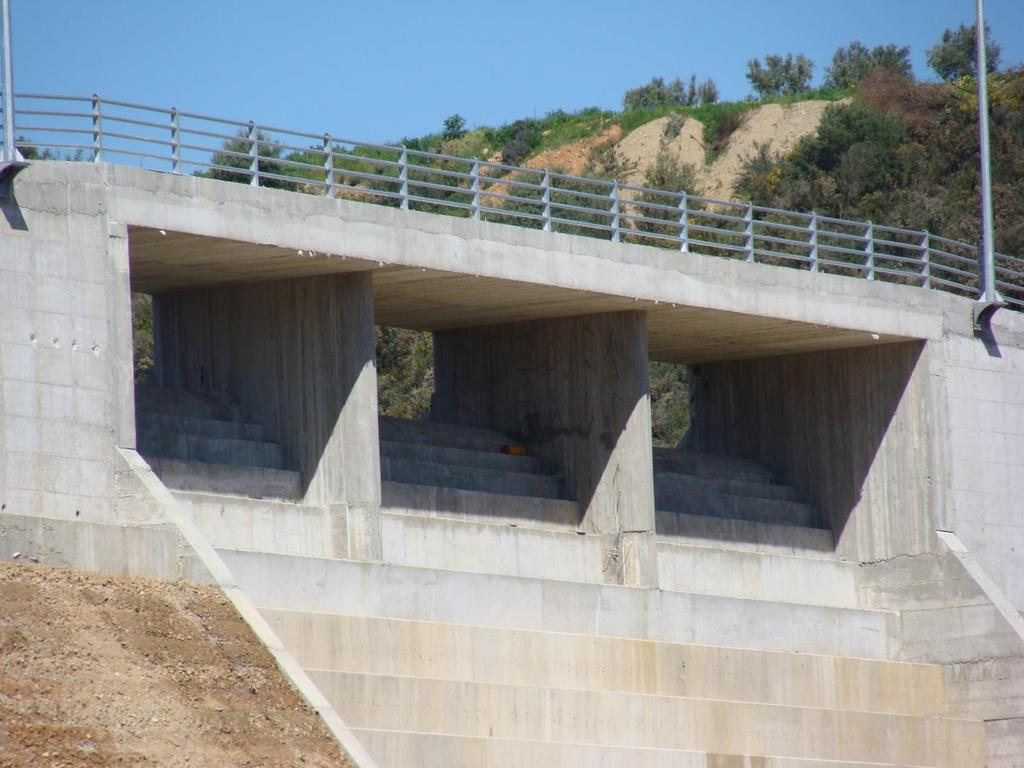

13 Τεχνικό υπερχείλισης 13

14 Τεχνικό υπερχείλισης & διώρυγα πτώσης με προκατασκευασμένα στοιχεία Άξονας φράγματος ΚΣΕ Άξονας υπερχειλιστή 24 Β 23 Α 22 Β 21 Α 20 Β 19 Α Προκατασκευασμένα στοιχεία ορθογωνικού πρίσματος Β 16 Πλευρικά προκατασκευασμένα στοιχεία ορθογωνικού πρίσματος Α Β 15 Α Προκατασκευασμένα στοιχεία L 14

15 ΑΠΟΣΤΡΑΓΓΙΣΗ ΣΕ ΦΡΑΓΜΑΤΑ ΣΚΛΗΡΟΥ ΕΠΙΧΩΜΑΤΟΣ Σ.Ε. υλικό διαπερατό Γιατί αποστράγγιση; Βασική απαίτηση η ουσιαστική ΑΠΟΣΤΡΑΓΓΙΣΗ κατάντη του στεγανοποιητικού στοιχείου (πίεση κάτω από το στοιχείο κατά τον καταβιβασμό της στάθμης ταμιευτήρα) 15

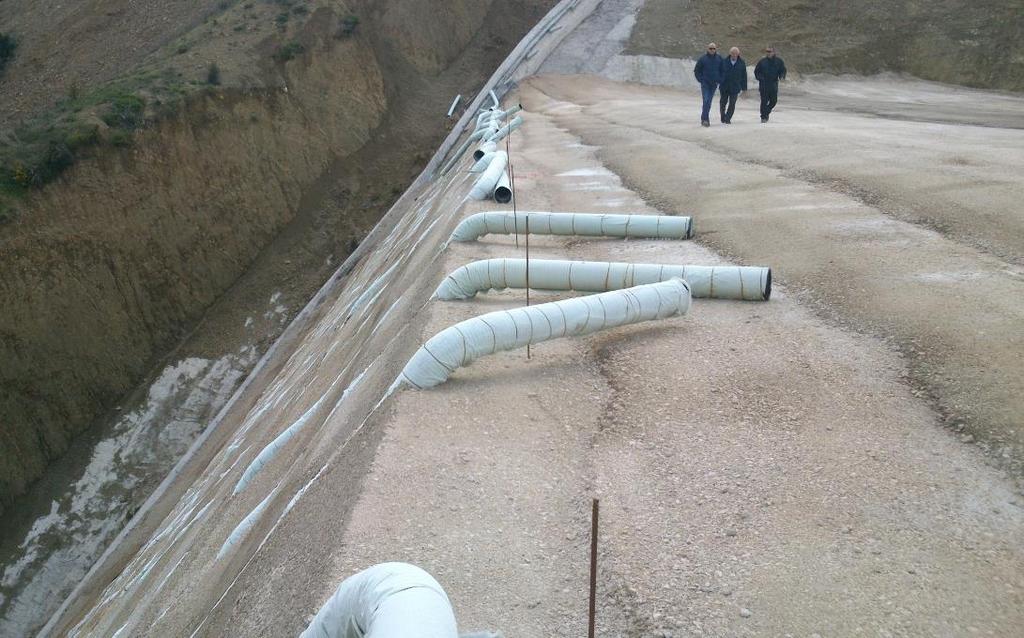

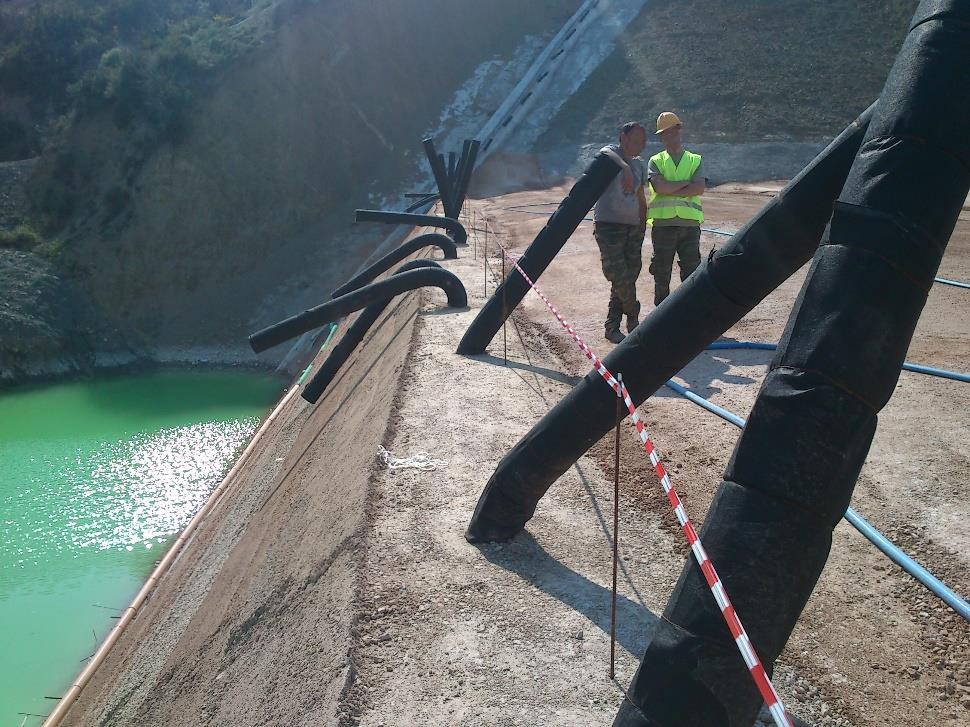

16 Αποστραγγιστικοί σωλήνες ενσωματωμένοι στο ΣΕ Φράγμα Φιλιατρινού, Μεσσηνία 16

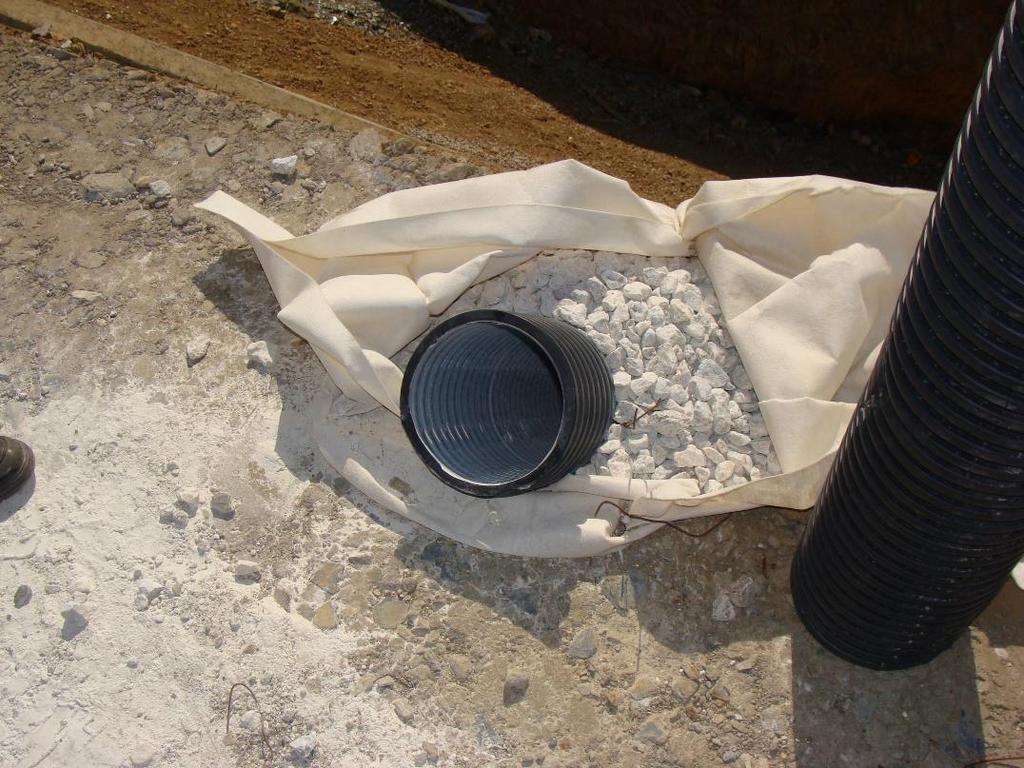

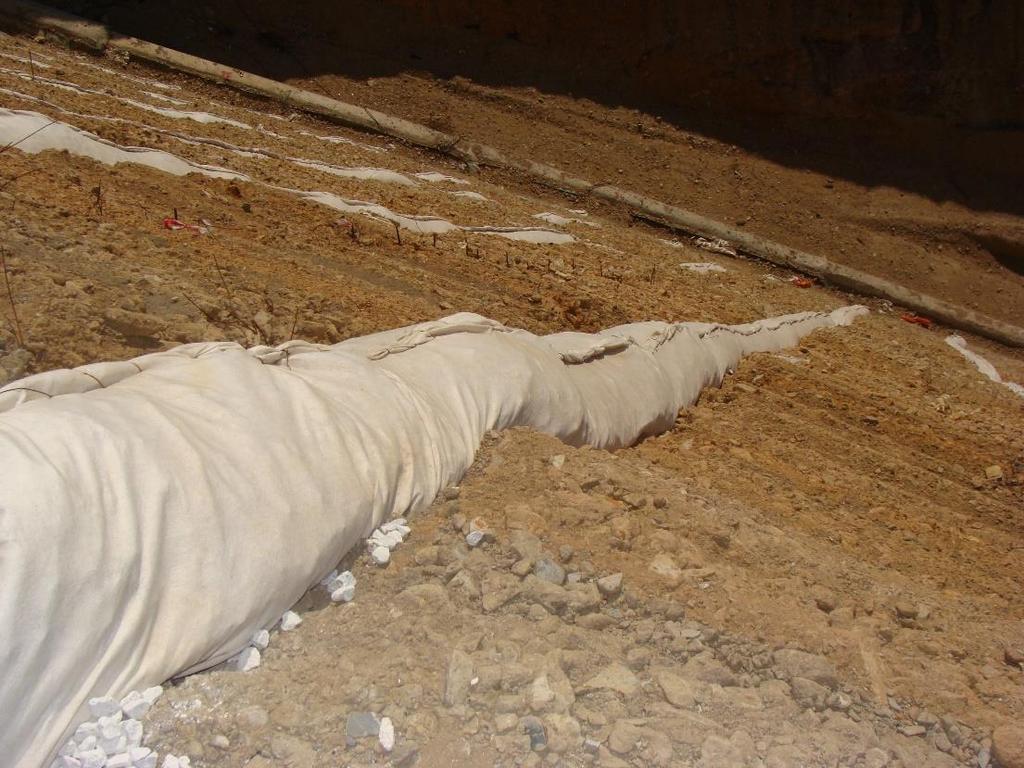

17 Αποστραγγιστικοί σωλήνες σε εγκοπές στο ΣΕ Φράγμα Βαλσαμιώτη - Κρήτη 17

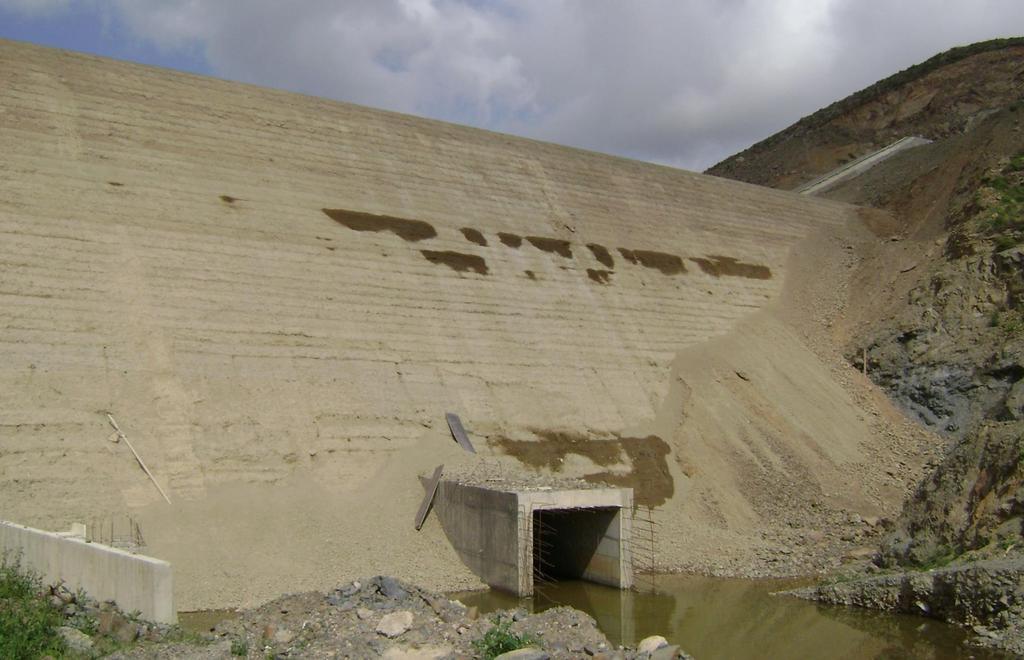

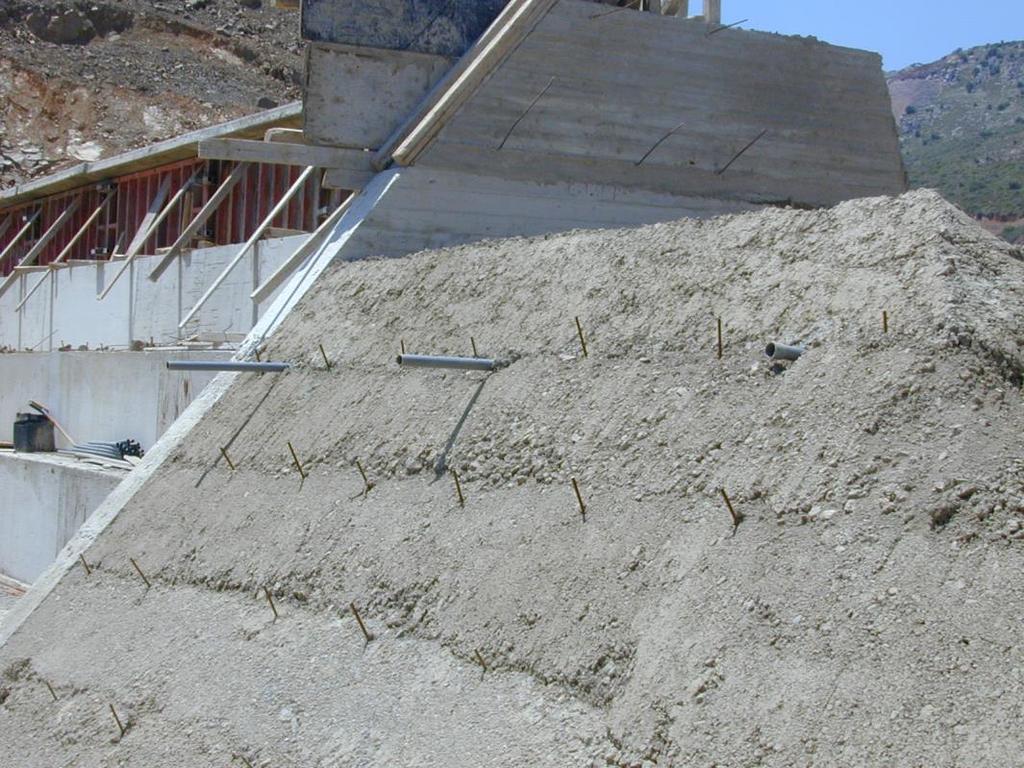

18 Εξασφάλιση υψηλής διαπερατότητας Στο σώμα του φράγματος Εάν κατασκευάζεται ενισχυμένη ζώνη (GE) στην κατάντη παρειά του φράγματος απαιτείται πρόβλεψη αποστράγγισης (σωλήνες αποστράγγισης) 18

19 Διαπερατότητα υλικού Σ.Ε. σχετικά υψηλή 19

20 ΔΙΑΜΟΡΦΩΣΗ ΣΤΟΩΝ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΣΕ ΦΡΑΓΜΑΤΑ ΣΚΛΗΡΟΥ ΕΠΙΧΩΜΑΤΟΣ 20

21 Αποστραγγιστική στοά Τοιχώματα στοάς με προκατασκευασμένα στοιχεία Άξονας στοάς 21

22 Αποστραγγιστική στοά Τοιχώματα στοάς χωρίς επένδυση Η στοά λειτουργεί ως μεγάλο αποστραγγιστικό άνοιγμα Άξονας στοάς 3 Προκατασκευασμένα στοιχεία 0,5 ΚΣΕ X πάχος στρώσεων ΚΣΕ Στρώσεις σκληρού επιχώματος 0,45 Σκυροδέτηση επιτόπου 22

23 Αποστραγγιστική στοά Κατασκευαστικές λεπτομέρειες Άξονας στοάς Άξονας στοάς Ξυλότυποι Ξυλότυποι Αντηρίδες ΚΣΕ Αντηρίδες Στρώσεις επιχώματος ΚΣΕ 1ο Στάδιο Τοποθέτηση ξυλοτύπων 2ο Στάδιο Διάστρωση σκληρού επιχώματος 23

24 Αποστραγγιστική στοά Κατασκευαστικές λεπτομέρειες Άξονας στοάς Άξονας στοάς Προκατασκευασμένα στοιχεία ΚΣΕ ΚΣΕ ΚΣΕ ΚΣΕ Στρώσεις επιχώματος Στρώσεις επιχώματος Τάφρος αποστράγγισης μεταβλητού βάθους ΚΣΕ Σκυροδέτηση επιτόπου 3ο Στάδιο Σκυροδέτηση δαπέδου 4ο Στάδιο Τοποθέτηση προκατασκευασμένων στοιχείων 24

25 ΚΑΤΑΣΚΕΥΗ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΣΤΟΙΧΕΙΟΥ ΣΤΗΝ ΑΝΑΝΤΗ ΠΑΡΕΙΑ ΠΛΑΚΑ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ 25

26 ΤΥΠΙΚΗ ΔΙΑΤΟΜΗ

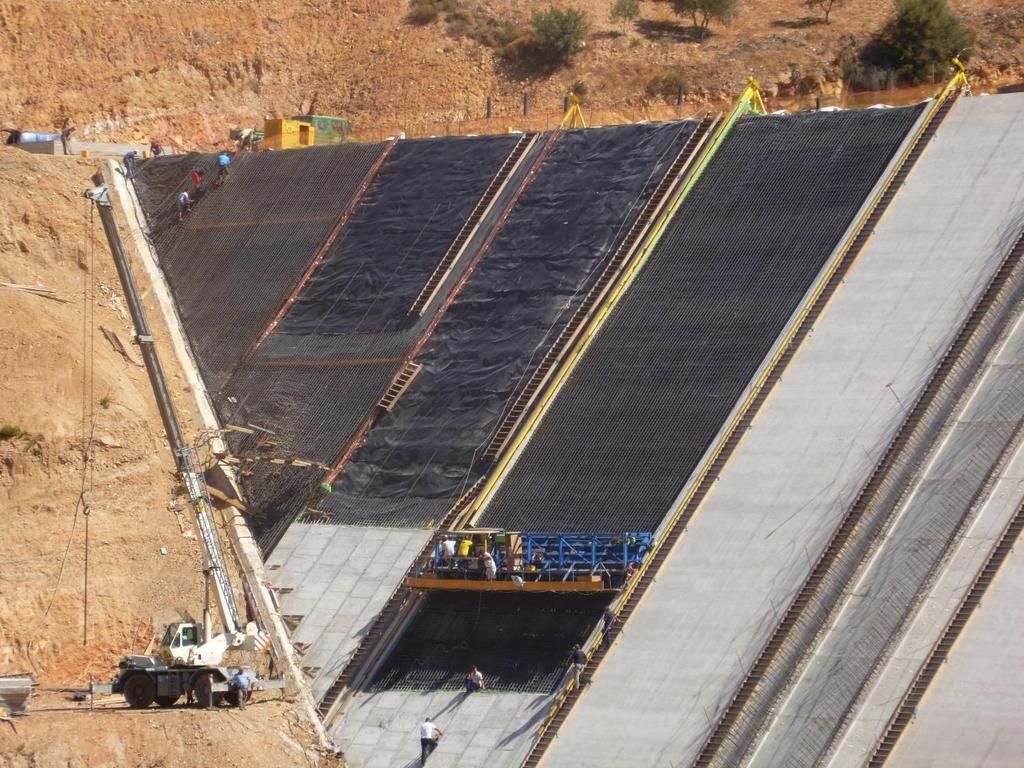

27 Σκυροδέτηση πλάκας Τριγωνικά φατνώματα και λωρίδες πλάκας Φράγμα Βαλσαμιώτη - Κρήτη 27

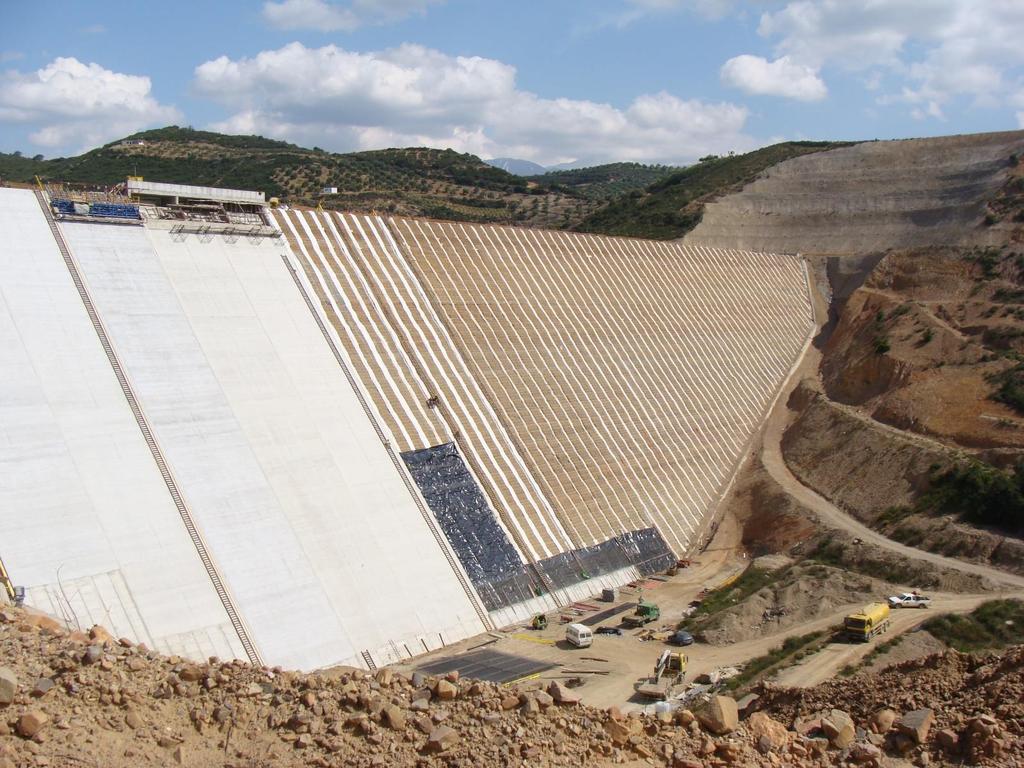

28 Σκυροδέτηση πλάκας Φράγμα Βαλσαμιώτη - Κρήτη 28

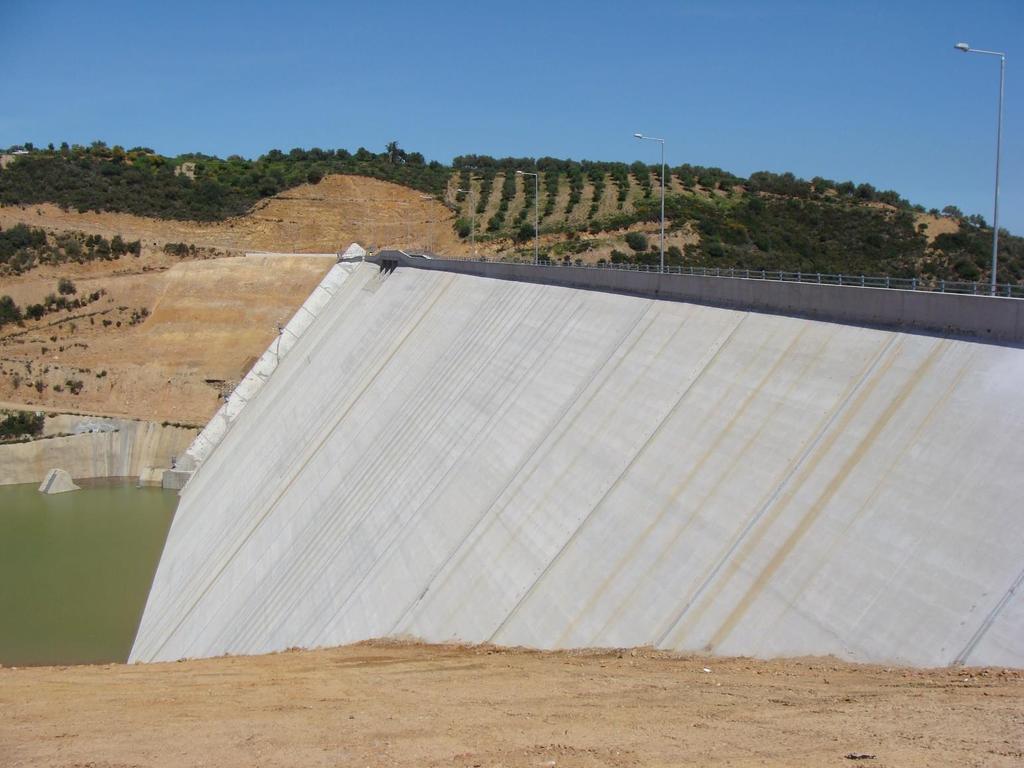

29 Πλάκα (μανδύας) στεγάνωσης Φράγμα Βαλσαμιώτη - Κρήτη 29

30 ΚΑΤΑΣΚΕΥΗ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΣΤΟΙΧΕΙΟΥ ΣΤΗΝ ΑΝΑΝΤΗ ΠΑΡΕΙΑ ΓΕΩΣΥΝΘΕΤΟ (ΓΕΩΜΕΜΒΡΑΝΗ & ΓΕΩΥΦΑΣΜΑ) 30

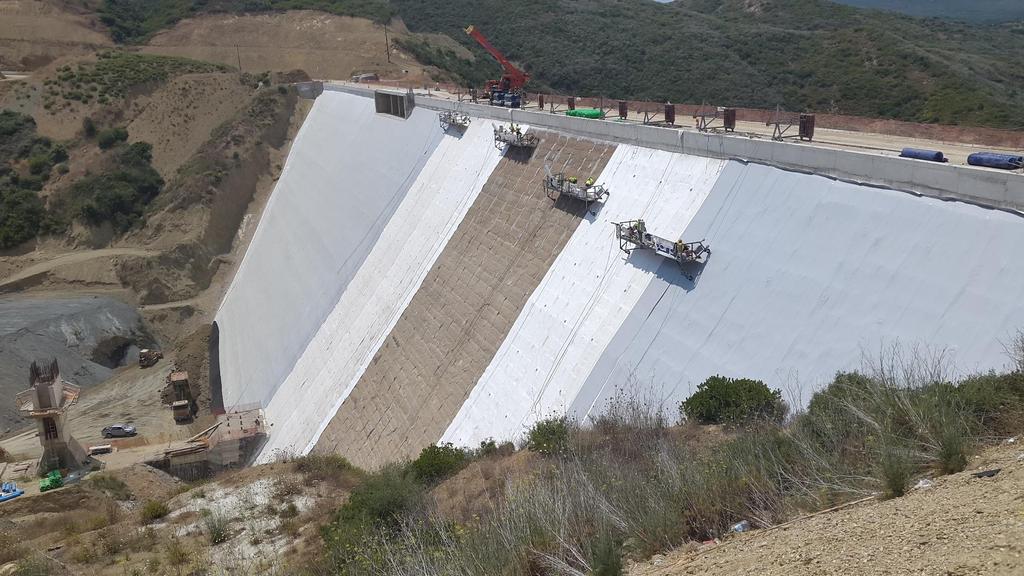

31 Διάστρωση γεωσύνθετου Φράγμα Φιλιατρινού - Μεσσηνία 31

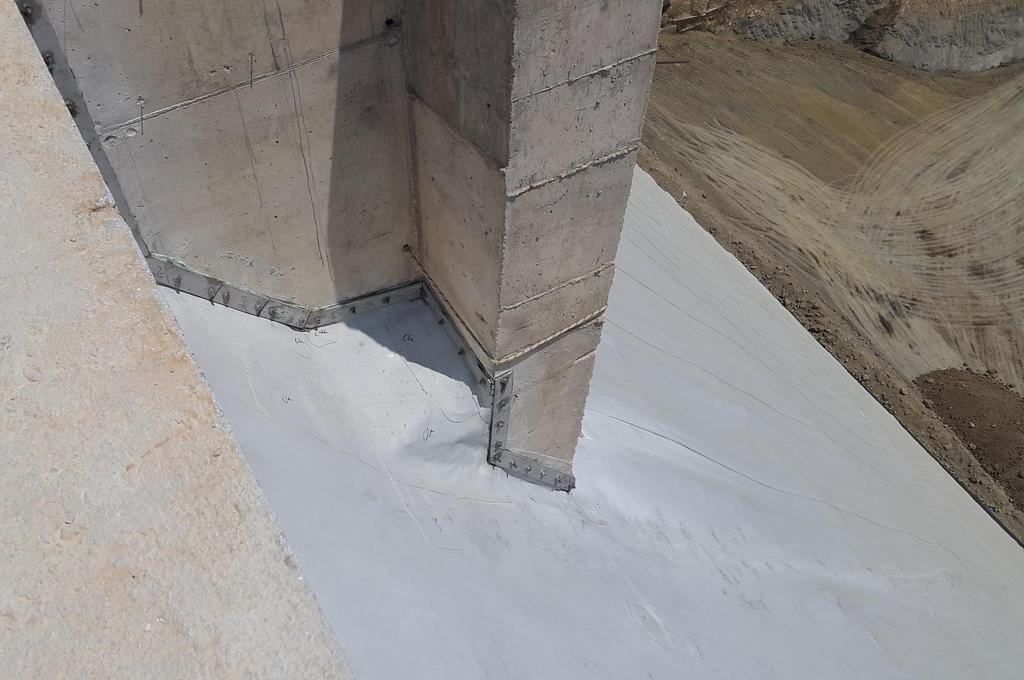

32 Υδατοστεγανή στερέωση γεωσύνθετου σε σκυρόδεμα 32

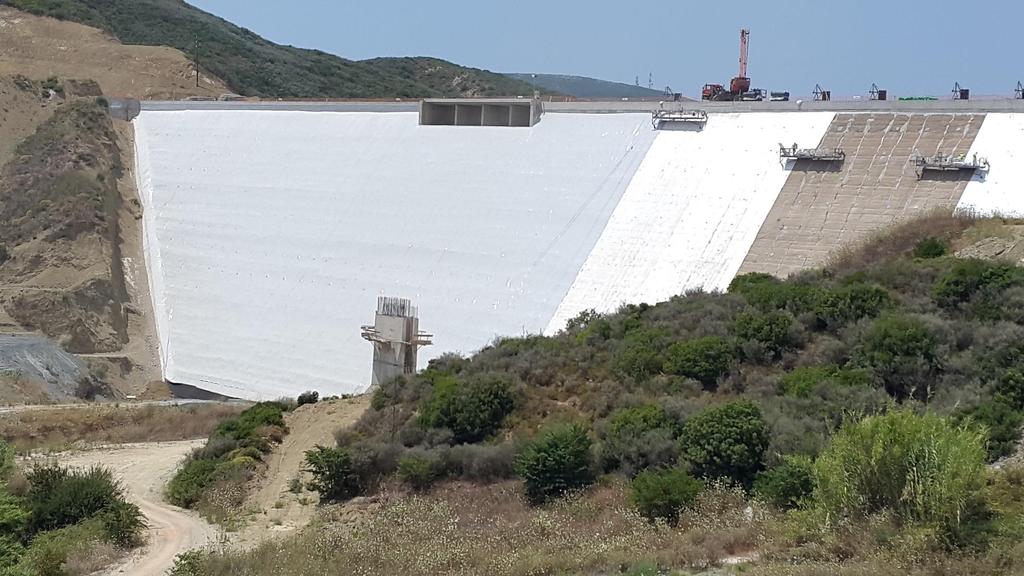

33 Διάστρωση γεωσύνθετου Φράγμα Φιλιατρινού - Μεσσηνία 33

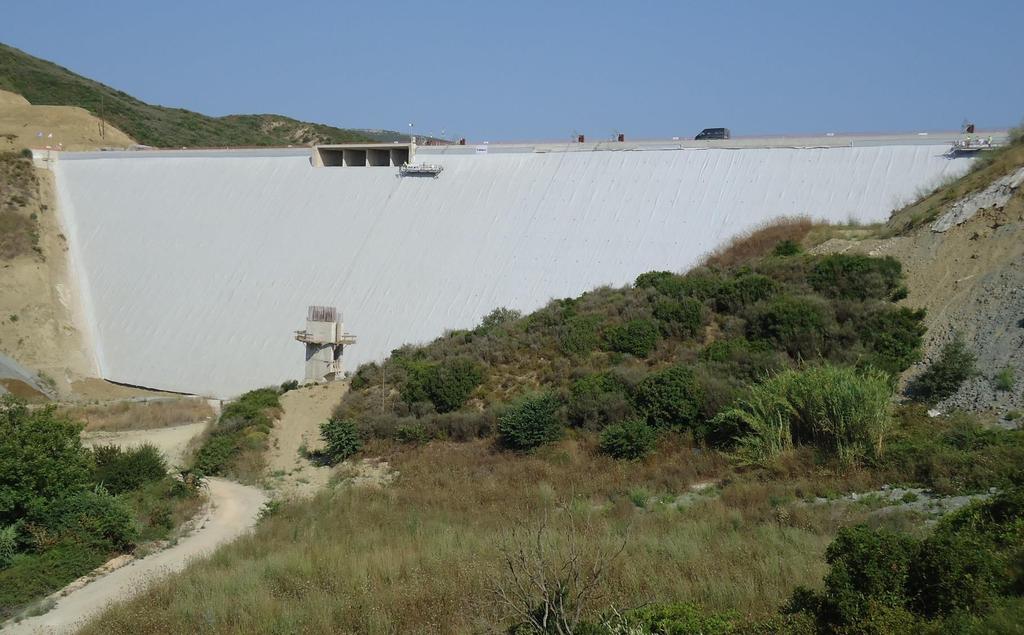

34 Το πρώτο φράγμα ΣΕ με γεωσύνθετο παγκοσμίως Φράγμα Φιλιατρινού - Μεσσηνία 34

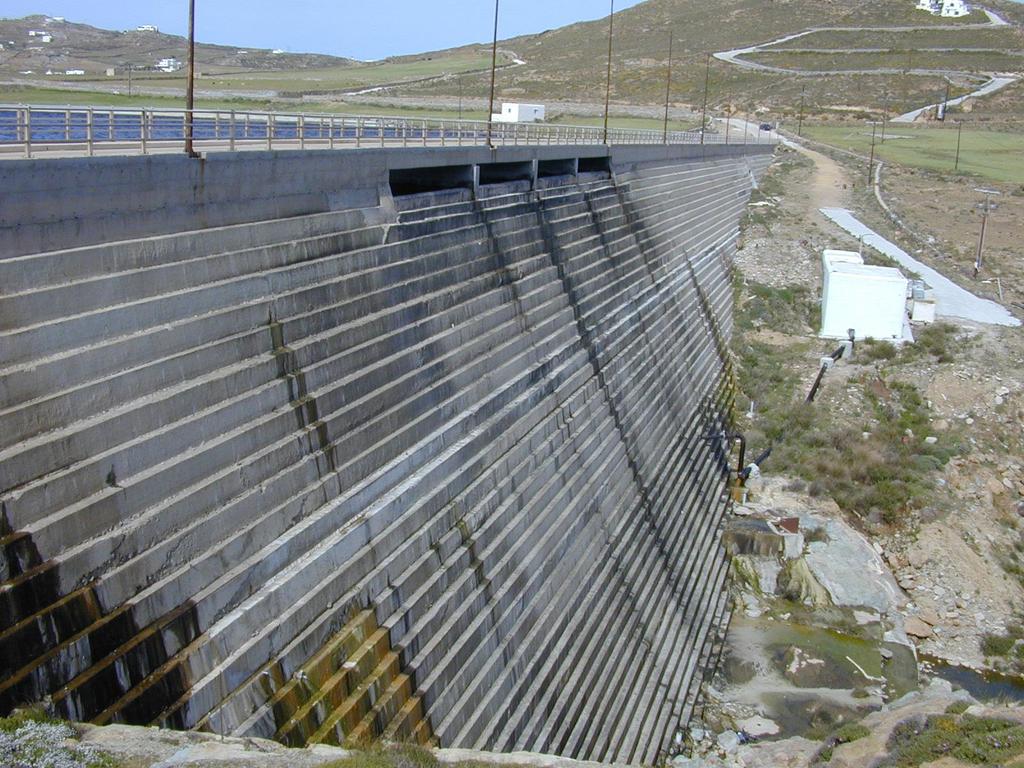

35 Το πρώτο φράγμα ΣΕ Φράγμα Μαράθι Μυκόνου 35

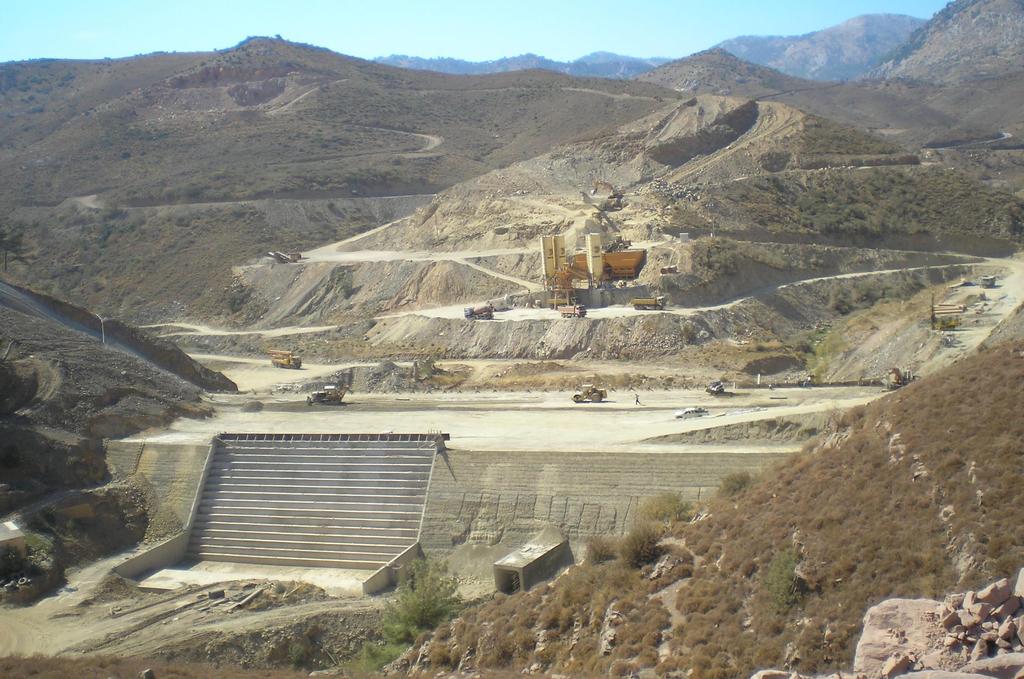

36 Φράγμα σκληρού επιχώματος Φρ. Κόρης Γεφύρι - Χίος 36

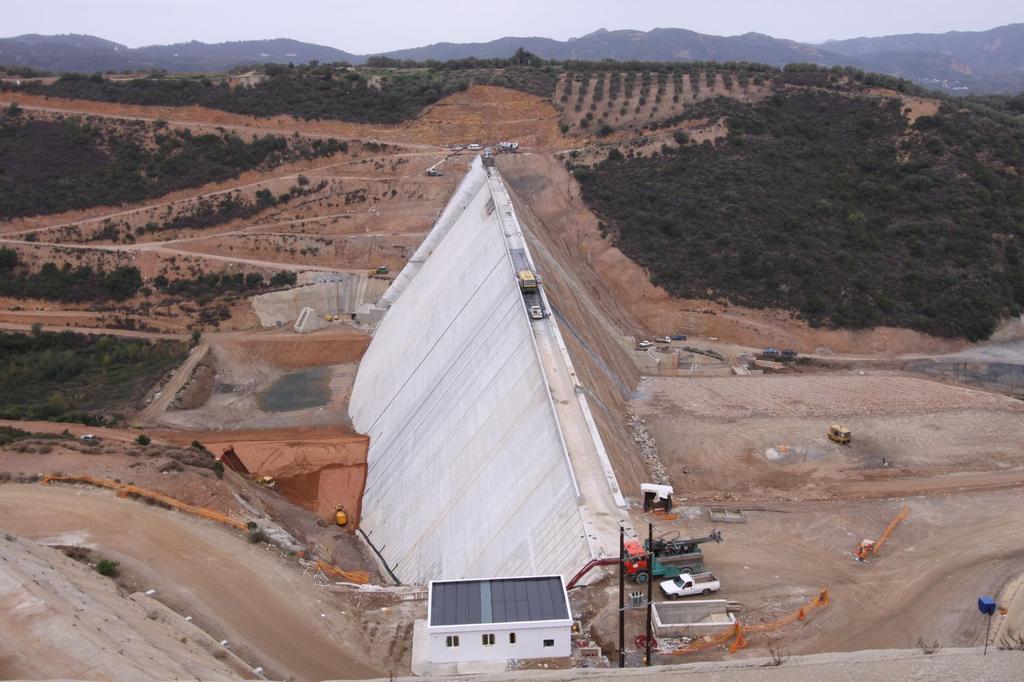

37 Φράγμα Βαλσαμιώτη - Κρήτη 37
