1 CATALOGO RICAMBI - TERSYSTEM AUDIO MECCANICHE POSTI ESTERNI ΕΛΕΓΧΟΣ ΕΙΣΟΔΟΥ ΣΥΣΤΉΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΆΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΏΝΩΝ ΚΑΤΑΛΟΓΟΣ 2015

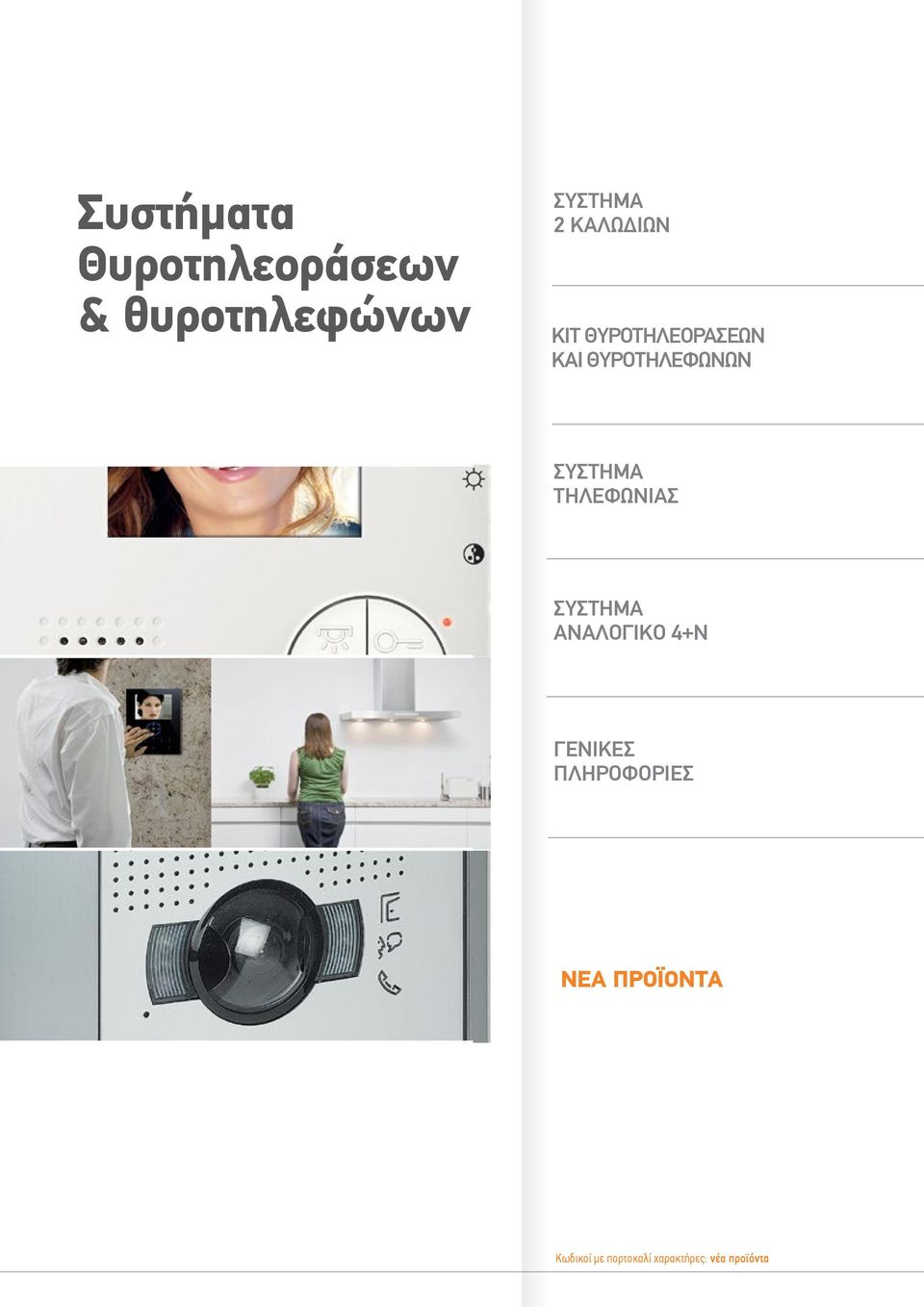

2 Συστήματα Θυροτηλεοράσεων & θυροτηλεφώνων ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ KIT ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ ΚΑΙ ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΣΥΣΤΗΜΑ ΤΗΛΕΦΩΝΙΑΣ ΣΥΣΤΗΜΑ ΑΝΑΛΟΓΙΚΟ 4+Ν ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ NΕA ΠΡΟΪΟΝΤΑ Κωδικοί με πορτοκαλί χαρακτήρες: νέα προϊόντα

3 σ. 2 Γενικά χαρακτηριστικά σ. 8 Μπουτονιέρες σ. 20 Οθόνες & θυροτηλέφωνα σ. 24 Εξαρτήματα εγκατάστασης σ. 26 Kit θυροτηλεόρασης 2 καλωδίων σ. 27 Kit θυροτηλεφώνου αναλογικής τεχνολογίας σ. 28 Γενικά χαρακτηριστικά σ. 31 Κατάλογος προϊόντων σ. 32 Γενικά χαρακτηριστικά σ. 33 Κατάλογος προϊόντων σ. 34 Διαστάσεις, σ. 39 Λίστα κωδικών σ. 22 CLASS300 Νέα σειρά μόνιτορ με οθόνη αφής 7 σ. 22 CLASS100 Νέα σειρά μόνιτορ hands free σ. 22 CLASS100 A12B Θυροτηλέφωνο hands free ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΠΕΡΙΕΧΟΜΕΝΑ 1

4 Το σύστημα 2 καλωδίων είναι απλό και εύχρηστο. Χρησιμοποιώντας μόνο 2 καλώδια σε κάθε σημείο, η καλωδίωση είναι εύκολη και γρήγορη, ανεξάρτητα από το είδος της εγκατάστασης. Έτσι, χρησιμοποιείται εξίσου σε μονοκατοικίες, διαμερίσματα ή μεγάλα συγκροτήματα κατοικιών. Η τεχνολογία 2 καλωδίων επιτρέπει τη δημιουργία οποιασδήποτε εγκατάστασης ανεξαρτήτως μεγέθους και πολυπλοκότητας. Επιπλέον, σε υπάρχουσες εγκαταστάσεις, λόγω της δυνατότητας χρήσης της υπάρχουσας καλωδίωσης, αποτελεί την ιδανική λύση για την αντικατάσταση παλιών κουδουνιών ή θυροτηλεφώνων με θυροτηλεόραση. ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ Ταχύτητα και ευκολία εγκατάστασης Υψηλές επιδόσεις Mέγιστη ευελιξία Συνδυασμός με τηλεφωνία και τεχνολογία IP Η BTicino προσφέρει στην τεχνολογία 2 καλωδίων μια πλούσια γκάμα από μπουτονιέρες και οθόνες ώστε να ανταποκρίνεται αποτελεσματικά στις ανάγκες κάθε εγκατάστασης, από απλά συστήματα θυροτηλεφώνου έως εγκαταστάσεις θυροτηλεόρασης με οθόνες τελευταίας τεχνολογίας και αισθητικής ή συστήματα με κέντρα θυρωρού. Επιπλέον προσφέρει τη δυνατότητα προσθήκης καμερών εξωτερικού και εσωτερικού χώρου που δίνουν τη δυνατότητα καλύτερης επίβλεψης του χώρου (1). Τέλος, είναι δυνατή η συνέργεια με το σύστημα αυτοματισμών σπιτιού MYHOME. Η τεχνολογία 2 καλωδίων μπορεί να συνδυαστεί με την τηλεφωνία ώστε να είναι δυνατή η συνεργασία μιας εγκατάστασης θυροτηλεόρασης με τηλεφωνικό κέντρο για μεγαλύτερη άνεση και ασφάλεια. Η τεχνολογία 2 καλωδίων μπορεί επίσης να συνδυαστεί και με την τεχνολογία IP για τη δημιουργία εγκαταστάσεων μεγάλης έκτασης, με υψηλό αριθμό οθονών και σημαντικές αποστάσεις. (1) Η BTicino διαθέτει και συστήματα κλειστού κυκλώματος παρακολούθησης CCTV. Ενημερωθείτε στο 2

5 Μονοκατοικία Διαμέρισμα Συγκρότημα διαμερισμάτων Συγκρότημα μονοκατοικιών ΔΥΝΑΤΟΤΗΤΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ MEΧΡΙ: 3900 Διαμερίσματα 96 Μπουτονιέρες Μπουτονιέρα 600 μέτρα Πιο απομακρυσμένη οθόνη 5 Οθόνες ή θυρο/φωνα ανά διαμέρισμα 39 Ανεξάρτητες ανερχόμενες στήλες Iryde Touch Phone Λογισμικό κέντρου θυρωρείου PABX - Τηλεφωνικό κέντρο Interface IP /2 καλώδια ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 3

6 ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ Η ΕΞΕΛΙΞΗ SFERA NEW Αξεπέραστο στυλ, τελευταία τεχνολογία και μέγιστη ευελιξία τοποθέτησης. Μηχανισμοί με κλασικά μπουτόν κλήσης ή ψηφιακά πληκτρολόγια, κάμερες απλές, ευρυγώνιες ή Night&Day και πρωτοποριακοί μηχανισμοί ελέγχου, όπως αναγνώστης καρτών ή δακτυλικού αποτυπώματος, καλύπτουν τις τεχνικές απαιτήσεις κάθε εγκατάστασης Σε 3 μοντέρνους χρωματισμούς για άψογη αισθητική προσαρμογή στο χώρο της εισόδου Allmetal Allwhite Allstreet Η ΣΤΙΒΑΡΟΤΗΤΑ SFERA ROBUR Από υλικό υψηλής αντοχής και design που ξεχωρίζει, για απαιτητικές εγκαταστάσεις! 4

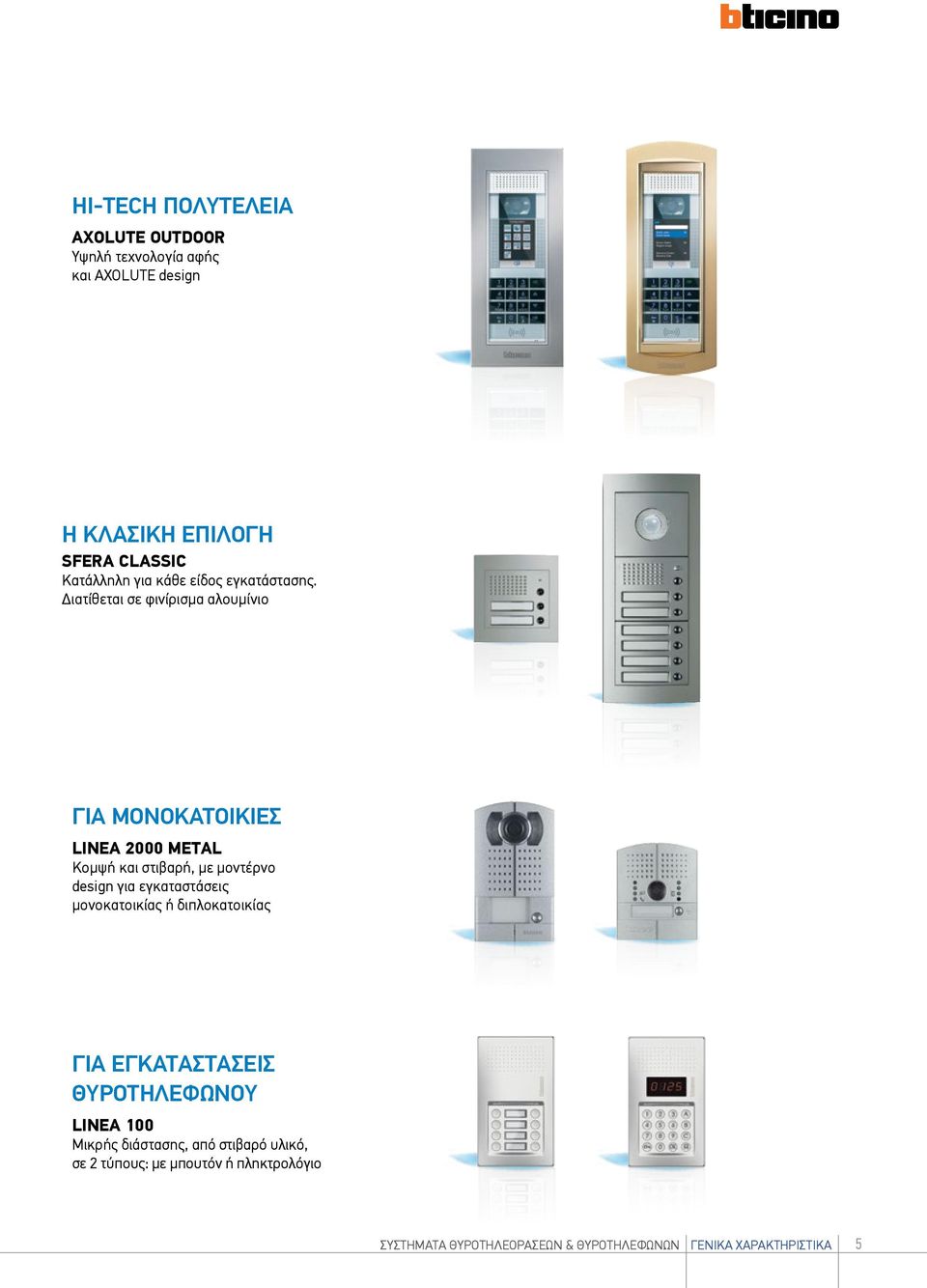

7 HI-TECH ΠΟΛΥΤΕΛΕΙΑ AXOLUTE OUTDOOR Υψηλή τεχνολογία αφής και AXOLUTE design Η ΚΛΑΣΙΚΗ ΕΠΙΛΟΓΗ SFERA CLASSIC Κατάλληλη για κάθε είδος εγκατάστασης. Διατίθεται σε φινίρισμα αλουμίνιο ΓΙΑ ΜΟΝΟΚΑΤΟΙΚΙΕΣ LINEA 2000 METAL Κομψή και στιβαρή, με μοντέρνο design για εγκαταστάσεις μονοκατοικίας ή διπλοκατοικίας ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΥΡΟΤΗΛΕΦΩΝΟΥ LINEA 100 Μικρής διάστασης, από στιβαρό υλικό, σε 2 τύπους: με μπουτόν ή πληκτρολόγιο ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 5

8 ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ YΨΗΛΗ ΑΙΣΘΗΤΙΚΗ AXOLUTE NIGHTER & WHICE Μεγάλη έγχρωμη οθόνη LCD 8 και επιφάνεια από κρύσταλλο υψηλής αντοχής. Διαθέτουν πληκτρολόγιο αφής όπου ένα απαλό άγγιγμα πάνω στο led ενεργοποιεί τη λειτουργία. Τοποθετούνται επίτοιχα και διατίθενται σε λευκό (Whice) ή μαύρο (Nighter) ΑΧΟLUTE VIDEO DISPLAY Εντοιχιζόμενα monitors μικρής διάστασης με μεταλλικό φινίρισμα που συνδυάζονται με πλαίσια από αυθεντικά υλικά και προσφέρουν πολλές πρωτοποριακές λειτουργίες EΥΕΛΙΞΙΑ ΣΥΝΔΥΑΣΜΩΝ LIVINGLIGHT VIDEO DISPLAY Εντοιχιζόμενο monitor μικρής διάστασης με πλήθος τεχνολογικών δυνατοτήτων. Διατίθενται 3 χρώματα πλακιδίων και πλήθος πλαισίων που συνδυάζονται κατάλληλα ώστε να προσαρμόζονται σε κάθε στυλ 6

9 ΤΕΧΝΟΛΟΓΙΑ ΑΙΧΜΗΣ ΚΑΙ ΥΨΗΛΗ ΑΙΣΘΗΤΙΚΗ CLASS300 Η CLASS300 είναι επίτοιχη σειρά που διαθέτει μεγάλη οθόνη αφής 7 και πλούσιες λειτουργίες: 4 βασικά πλήκτρα και δυνατότητα προγραμματισμού περισσότερων λειτουργιών μέσω του μενού. Η CLASS300 MEMORY WHITE διαθέτει όλες τις δυνατότητες και τα χαρακτηριστικά της CLASS300 και επιπλέον αυτόματο καταγραφέα και μνήμη εικόνας/ήχου MINIMAL DESIGN ΚΑΙ ΜΕΓΙΣΤΗ ΛΕΙΤΟΥΡΓΙΚΟΤΗΤΑ CLASS100 Επίτοιχη σειρά με πλήθος λειτουργιών με λευκό φινίρισμα και γυαλιστερή επιφάνεια. Διατίθενται 2 τύποι μόνιτορ: το CLASS100 V12B με οθόνη 3,5 και τις βασικές λειτουργίες και το CLASS100 V12E με οθόνη 4,3, επιπλέον δυνατότητες και εναλλακτικούς τρόπους τοποθέτησης. Επίσης, διατίθενται 2 θυροτηλέφωνα, το CLASS100 A12B χωρίς ακουστικό και βασικές λειτουργίες και το CLASS100 A12M με ακουστικό και όλες τις δυνατότητες ΔΙΑΚΡΙΤΙΚΗ ΠΑΡΟΥΣΙΑ POLYX Η POLYX είναι επίτοιχη σειρά που χαρακτηρίζεται από μοντέρνα και ουδέτερη αισθητική. Διαθέτει έγχρωμη οθόνη LCD 3,5 με πλήκτρα για έλεγχο της κλειδαριάς, ενεργοποίηση κάμερας, ενδοεπικοινωνία, κ.ά. Στη σειρά διατίθεται και θυροτηλέφωνο χωρίς ακουστικό SPRINT & SPRINT BASE Θυροτηλέφωνα με τις βασικές λειτουργίες σε λευκό χρώμα. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 7

10 ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW & SFERA ROBUR Mπουτονιέρες για εγκαταστάσεις θυροτηλεόρασης και θυροτηλεφώνων. Χαρακτηρίζονται από μοντέρνο design και βελτιωμένη αισθητική: προσφέρουν τέλεια ευθυγράμμιση των επιμέρους στοιχείων και εξέχουν ελάχιστα από τον τοίχο. Διατίθενται σε 2 τύπους: και Allmetal Allwhite Allstreet Μοντέρνο design σε 3 αποχρώσεις για την άριστη αισθητική προσαρμογή της μπουτονιέρας. Στιβαρές πλάκες κάλυψης και πλαίσιο για ενισχυμένη αντοχή. Διατίθεται και ειδικό κουτί εντοιχισμού (μεταλλικό) για μεγαλύτερη ασφάλεια. 8

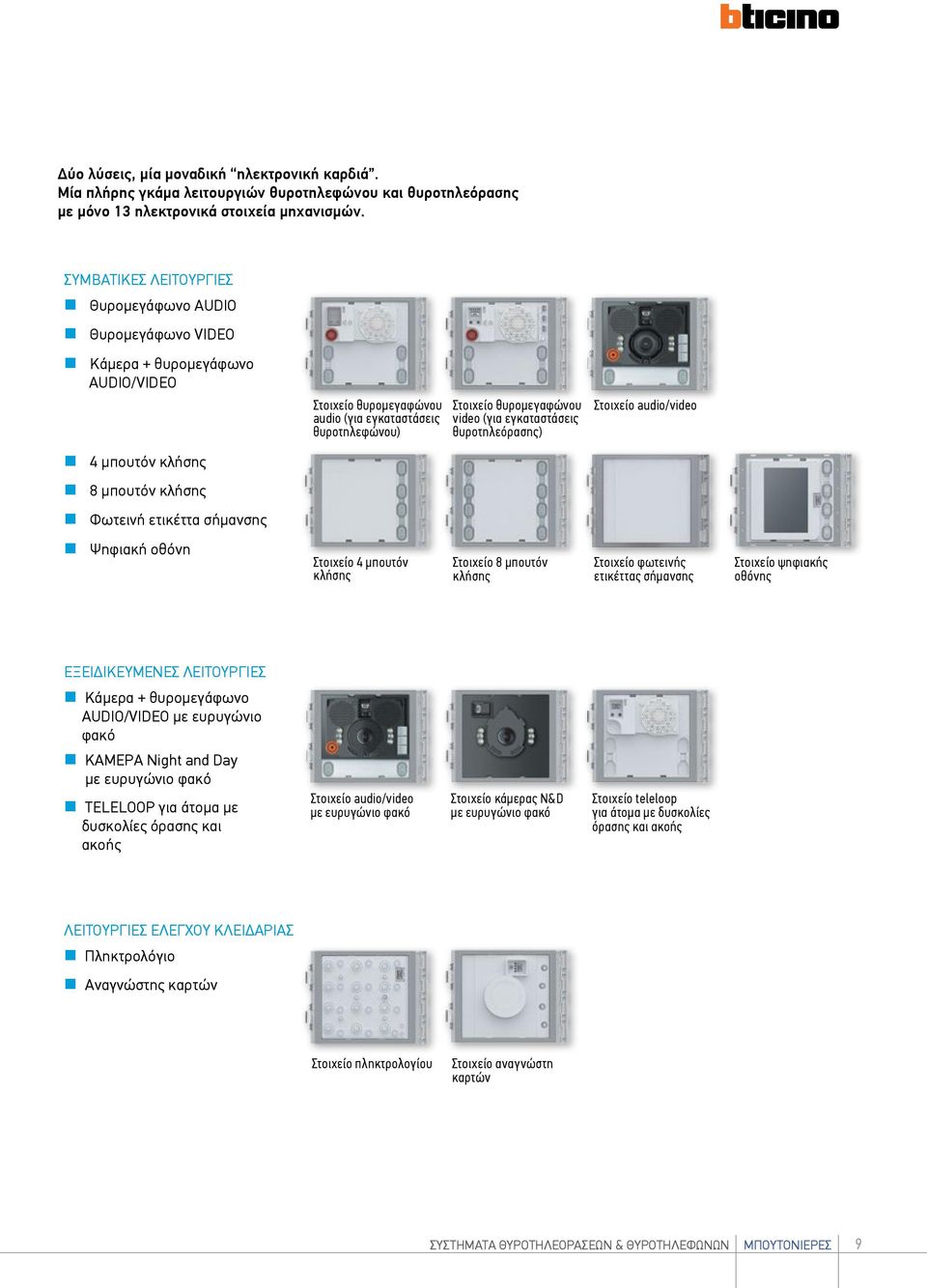

11 Δύο λύσεις, μία μοναδική ηλεκτρονική καρδιά. Μία πλήρης γκάμα λειτουργιών θυροτηλεφώνου και θυροτηλεόρασης με μόνο 13 ηλεκτρονικά στοιχεία μηχανισμών. ΣΥΜΒΑΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ AUDIO VIDEO Κάμερα + θυρομεγάφωνο AUDIO/VIDEO Στοιχείο θυρομεγαφώνου audio (για εγκαταστάσεις θυροτηλεφώνου) Στοιχείο θυρομεγαφώνου video (για εγκαταστάσεις θυροτηλεόρασης) Στοιχείο audio/video 4 μπουτόν κλήσης 8 μπουτόν κλήσης Φωτεινή ετικέττα σήμανσης Ψηφιακή οθόνη Στοιχείο 4 μπουτόν κλήσης Στοιχείο 8 μπουτόν κλήσης Στοιχείο φωτεινής ετικέττας σήμανσης Στοιχείο ψηφιακής οθόνης ΕΞΕΙΔΙΚΕΥΜΕΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Κάμερα + θυρομεγάφωνο AUDIO/VIDEO με ευρυγώνιο φακό ΚΑΜΕΡΑ Night and Day με ευρυγώνιο φακό TELELOOP για άτομα με δυσκολίες όρασης και ακοής Στοιχείο audio/video με ευρυγώνιο φακό Στοιχείο κάμερας N&D με ευρυγώνιο φακό Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής ΛΕΙΤΟΥΡΓΙΕΣ ΕΛΕΓΧΟΥ ΚΛΕΙΔΑΡΙΑΣ Πληκτρολόγιο Αναγνώστης καρτών Στοιχείο πληκτρολογίου Στοιχείο αναγνώστη καρτών ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 9

12 ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW & SFERA ROBUR Τέλεια σύνθεση των επιμέρους στοιχείων, πλήθος επιλογών μηχανισμών και μέγιστη ευελιξία τοποθέτησης (οριζόντια ή κάθετα). Θυροτηλέφωνο με μπουτόν κλήσης 1 ανά σειρά Θυροτηλεόραση με μπουτόν κλήσης 2 ανά σειρά KΛΗΣΗ ΜΕ ΜΠΟΥΤΟΝ Θυροτηλέφωνο με μπουτόν κλήσης 1 ανά σειρά Θυροτηλεόραση με μπουτόν κλήσης 2 ανά σειρά 10

13 Kάθετη τοποθέτηση Οριζόντια τοποθέτηση Θυροτηλεόραση με ψηφιακή οθόνη, πληκτρολόγιο και φωτεινές ετικέττες σήμανσης Θυροτηλεόραση με μπουτόν κλήσης 1 ανά σειρά ΚΛΗΣΗ ΑΠΟ ΟΝΟΜΑΣΤΙΚΟ ΚΑΤΑΛΟΓΟ ΨΗΦΙΑΚΗ ΚΛΗΣΗ Θυροτηλεόραση με ψηφιακή οθόνη και πληκτρολόγιο Θυροτηλεόραση με μπουτόν κλήσης 1 ανά σειρά ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 11

14 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW Πίνακας επιλογής: κουτιά, πλαίσια, στοιχεία μηχανισμών, πλάκες κάλυψης ΑΠΟΧΡΩΣΕΙΣ ΤΡΟΠΟΙ ΤΟΠΟΘΕΤΗΣΗΣ ΚΟΥΤΙΑ ΕΝΤΟΙΧΙΣΜΟΥ ΣΚΕΠΑΣΤΡΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΒΡΟΧΗ (προαιρετικά) 1, 2 ΠΛΑΙΣΙΑ /ΒΑΣΗ ΣΤΗΡΙΞΗΣ 2 Αντικαταστήστε την τελεία στον κωδικό με το νούμερο που αντιστοιχεί στην απόχρωση της επιλογής σας ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ στοιχείο στοιχείο στοιχεία στοιχείο 1 ALLMETAL Κουτί εντοιχισμού Σκέπαστρο προστασίας από βροχή (προαιρετικά) Πλαίσιο φινιρίσματος + βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών στοιχεία στοιχεία στοιχεία στοιχεία 2 ALLWHITE στοιχεία στοιχεία στοιχεία στοιχεία ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ ΚΟΥΤΙΑ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ 2 3 ALLSTREET στοιχείο στοιχεία Κουτί επίτοιχης τοποθέτησης με ενσωματωμένο σκέπαστρο προστασίας από βροχή Πλαίσιο φινιρίσματος + βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών στοιχεία στοιχεία στοιχεία στοιχεία 1 : Μόνο για χωνευτή τοποθέτηση 2 : Αντικαταστήστε την τελεία με την απόχρωση της επιλογής σας από τη στήλη ΑΠΟΧΡΩΣΕΙΣ 12

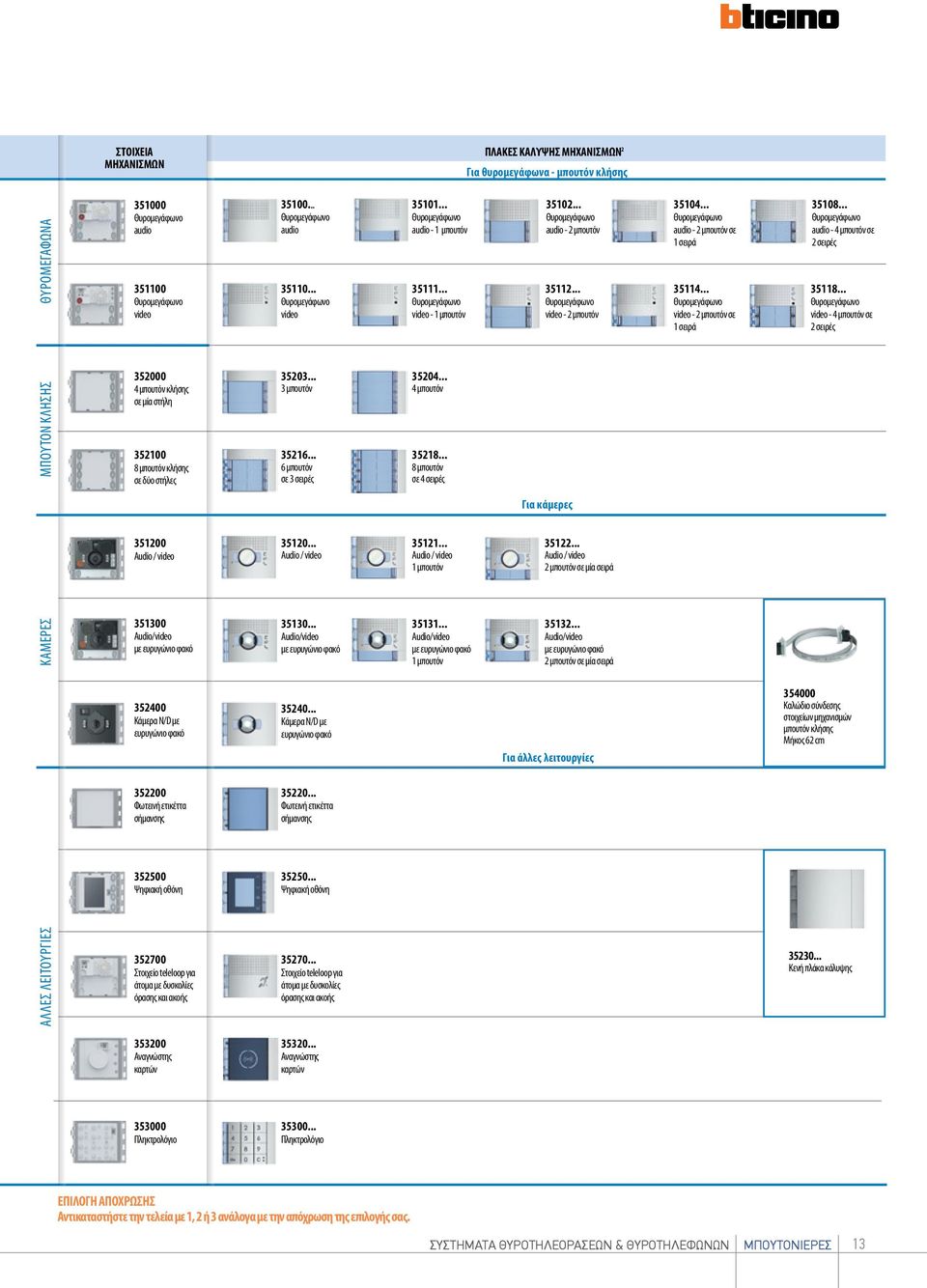

15 ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΙΣΜΩΝ ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ 2 Για θυρομεγάφωνα - μπουτόν κλήσης ΘΥΡΟΜΕΓΑΦΩΝΑ audio video audio video audio - 1 μπουτόν video - 1 μπουτόν audio - 2 μπουτόν video - 2 μπουτόν audio - 2 μπουτόν σε 1 σειρά video - 2 μπουτόν σε 1 σειρά audio - 4 μπουτόν σε 2 σειρές video - 4 μπουτόν σε 2 σειρές ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες μπουτόν μπουτόν σε 3 σειρές μπουτόν μπουτόν σε 4 σειρές Για κάμερες Audio / video Audio / video Audio / video 1 μπουτόν Audio / video 2 μπουτόν σε μία σειρά ΚΑΜΕΡΕΣ Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό 1 μπουτόν Audio/video με ευρυγώνιο φακό 2 μπουτόν σε μία σειρά Κάμερα N/D με ευρυγώνιο φακό Κάμερα N/D με ευρυγώνιο φακό Για άλλες λειτουργίες Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης Μήκος 62 cm Φωτεινή ετικέττα σήμανσης Φωτεινή ετικέττα σήμανσης Ψηφιακή οθόνη Ψηφιακή οθόνη ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Kενή πλάκα κάλυψης Αναγνώστης καρτών Αναγνώστης καρτών Πληκτρολόγιο Πληκτρολόγιο ΕΠΙΛΟΓΗ ΑΠΟΧΡΩΣΗΣ Αντικαταστήστε την τελεία με 1, 2 ή 3 ανάλογα με την απόχρωση της επιλογής σας. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 13

16 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA ROBUR Πίνακας επιλογής: κουτιά, πλαίσια, στοιχεία μηχανισμών, πλάκες κάλυψης ΑΠΟΧΡΩΣΕΙΣ ΤΡΟΠΟΙ ΤΟΠΟΘΕΤΗΣΗΣ ΚΟΥΤΙΑ ΕΝΤΟΙΧΙΣΜΟΥ ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ στοιχείο στοιχείο στοιχείο Κουτί εντοιχισμού με ειδική ενσωματωμένη προστασία Βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών Πλαίσια φινιρίσματος στοιχεία στοιχεία στοιχεία ROBUR στοιχεία στοιχεία στοιχεία ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ ΚΟΥΤΙΑ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ στοιχείο στοιχεία Κουτί επίτοιχης τοποθέτησης με ενσωματωμένο σκέπαστρο προστασίας από βροχή Βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών Πλαίσιο φινιρίσματος στοιχεία στοιχεία στοιχεία στοιχεία 14

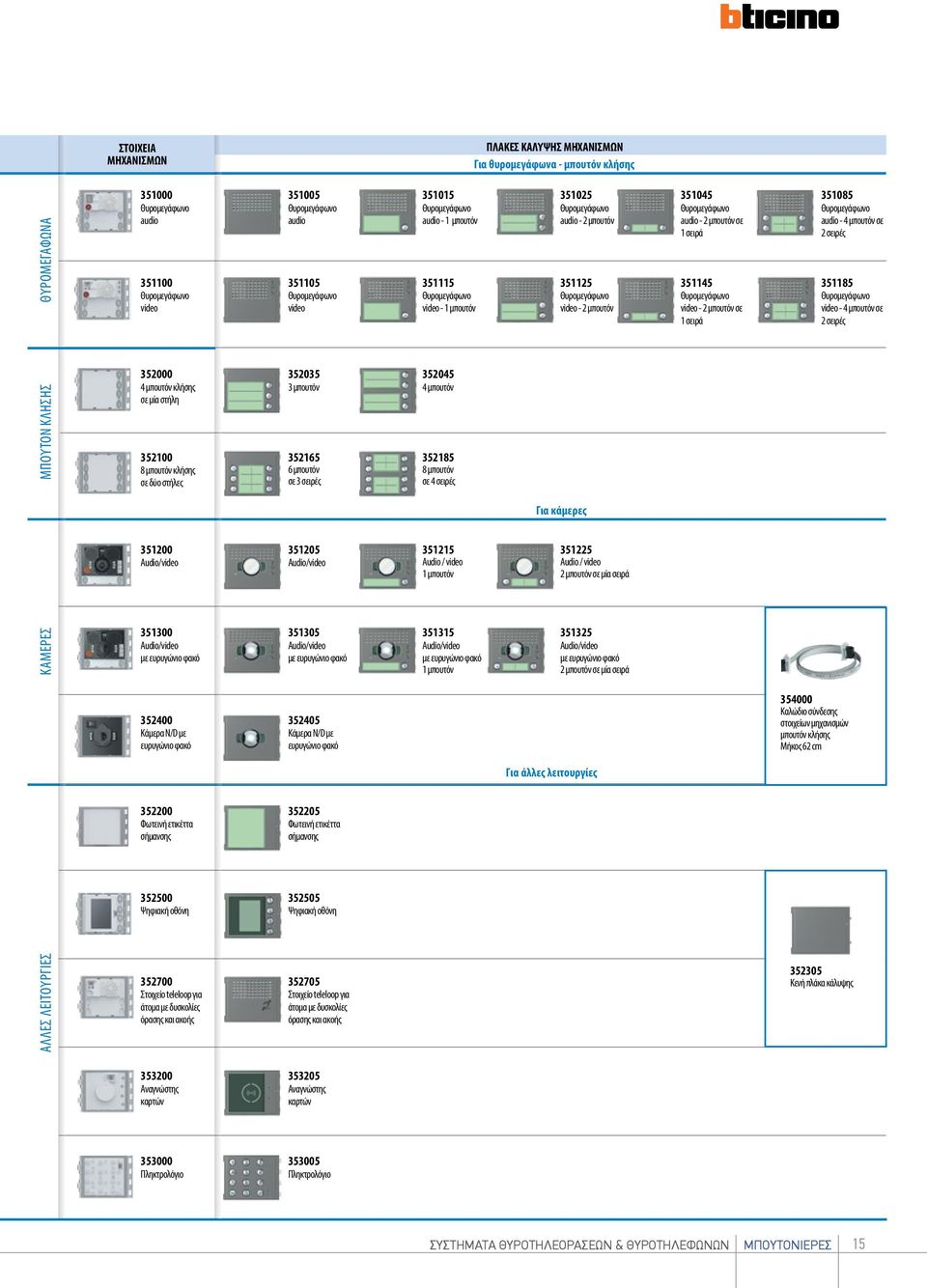

17 ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΙΣΜΩΝ ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ Για θυρομεγάφωνα - μπουτόν κλήσης ΘΥΡΟΜΕΓΑΦΩΝΑ audio video audio video audio - 1 μπουτόν video - 1 μπουτόν audio - 2 μπουτόν video - 2 μπουτόν audio - 2 μπουτόν σε 1 σειρά video - 2 μπουτόν σε 1 σειρά audio - 4 μπουτόν σε 2 σειρές video - 4 μπουτόν σε 2 σειρές ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες μπουτόν μπουτόν σε 3 σειρές μπουτόν μπουτόν σε 4 σειρές Για κάμερες Audio/video Audio/video Audio / video 1 μπουτόν Audio / video 2 μπουτόν σε μία σειρά ΚΑΜΕΡΕΣ Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό 1 μπουτόν Audio/video με ευρυγώνιο φακό 2 μπουτόν σε μία σειρά Κάμερα N/D με ευρυγώνιο φακό Κάμερα N/D με ευρυγώνιο φακό Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης Μήκος 62 cm Για άλλες λειτουργίες Φωτεινή ετικέττα σήμανσης Φωτεινή ετικέττα σήμανσης Ψηφιακή οθόνη Ψηφιακή οθόνη ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Kενή πλάκα κάλυψης Αναγνώστης καρτών Αναγνώστης καρτών Πληκτρολόγιο Πληκτρολόγιο ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 15

18 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW & SFERA ROBUR Στοιχεία μηχανισμών Τα στοιχεία μηχανισμών δέχονται τις ανάλογες πλάκες κάλυψης όπως αυτές παρουσιάζονται στις σελίδες 13 & 15 Aρ. καταλ. ΘΥΡΟΜΕΓΑΦΩΝO AUDIO Για εγκαταστάσεις θυροτηλεφώνου. Με 4 μπουτόν κλήσης για εγκαταστάσεις με έως 100 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ήχου του ηχείου και του μικροφώνου. Ταυτοποιείται μόνο με αντιστάσεις ταυτοποίησης. ΘΥΡΟΜΕΓΑΦΩΝO VIDEO Για εγκαταστάσεις θυροτηλεόρασης & θυροτηλεφώνου. Με 4 μπουτόν κλήσης για εγκαταστάσεις με έως 100 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ήχου του ηχείου και του μικροφώνου. Με LEDs για ένδειξη της κατάστασης κλειδαριάς, συνομιλίας, μεταφοράς κλήσης και σύστημα κατειλλημένο. Με σένσορα φωτεινότητας για ενεργοποίηση του νυχτερινού φωτισμού. Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό. AUDIO / VIDEO ΓΙΑ ΕΓΧΡΩΜΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Με 2 μπουτόν κλήσης για εγκαταστάσεις με έως 98 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ηχείου και του μικροφώνου. Με LEDs για ένδειξη της κατάστασης κλειδαριάς, συνομιλίας, μεταφοράς κλήσης και σύστημα κατειλλημένο. Με σένσορα φωτεινότητας για ενεργοποίηση του νυχτερινού φωτισμού. Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό Με έγχρωμο φακό 1/3, ανάλυση 330 TVL και λευκά LEDs για το φωτισμό της καλυπτόμενης περιοχής. Ρύθμιση της κάμερας οριζόντια και κάθετα +/ Κάλυψη για απόσταση 50 cm σε ύψος γωνία 60 0 (60 cm) και πλάτος 92 0 (105 cm) Με ευρυγώνιο έγχρωμο φακό 1/3, ανάλυση 330 TVL και λευκά LEDs για το φωτισμό της καλυπτόμενης περιοχής. Κάλυψη για απόσταση 50 cm σε ύψος γωνία 96 0 (115 cm) και πλάτος (240 cm). Aρ. καταλ. MΠΟΥΤΟΝ ΚΛΗΣΗΣ Χρησιμοποιούνται με τα στοιχεία θυρομεγαφώνου αρ. καταλ και αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Η ενεργοποίηση του νυχτερινού φωτισμού ελέγχεται από το στοιχείο θυρομεγαφώνου ή audio/video, με το οποίο είναι συνδεδεμένο. Δεν ταυτοποιούνται μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες ΦΩΤΕΙΝΗ ΕΤΙΚΕΤΤΑ ΣΗΜΑΝΣΗΣ Χρησιμοποιείται με τα στοιχεία θυρομεγαφώνου αρ. καταλ και αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ για την ένδειξη της διεύθυνσης ή άλλες πληροφορίες (π.χ. κατάλογος ονομάτων για κλήση με ψηφιακό πληκτρολόγιο, κλπ). Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Η ενεργοποίηση του νυχτερινού φωτισμού ελέγχεται από το στοιχείο θυρομεγαφώνου ή audio/video, με το οποίο είναι συνδεδεμένο. Δεν ταυτοποιείται. 16

19 Aρ. καταλ. ΚΑΜΕΡΑ NIGHT&DAY ΜΕ ΕΥΡΥΓΩΝΙΟ ΦΑΚΟ ΓΙΑ ΕΓΧΡΩΜΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Με έγχρωμο φακό 1/3, ανάλυση 330 TVL, λειτουργία Night&Day και αυτόματη απομάκρυνση του φίλτρου IR. Με LEDs IR για το φωτισμό της καλυπτόμενης περιοχής. Κάλυψη για απόσταση 50 cm σε ύψος γωνία 96 0 (115 cm) και πλάτος (240 cm). Αυτόματη ρύθμιση της φωτεινότητας. Συνδέεται με το στοιχείο θυρομεγαφώνου video αρ. καταλ , με τη χρήση του ειδικού καλωδίου που περιλαμβάνεται στη συσκευασία. Δεν ταυτοποιείται. ΨΗΦΙΑΚΗ ΟΘΟΝΗ Χρησιμοποιείται με το στοιχείο θυρομεγαφώνου video αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Λειτουργεί με 2 τρόπους: κλήση από κατάλογο ονομάτων (αποθήκευση έως 4000 ονομάτων), ή πληκτρολόγηση αριθμητικού κωδικού σε συνδυασμό με το πληκτρολόγιο αρ. καταλ (συνιστάται η προσθήκη ενός ή περισσοτέρων στοιχείων φωτεινής ετικέτας σήμανσης αρ. καταλ για αντιστοιχία ονομάτων και αριθμών κλήσης). Ο προγραμματισμός των ονομάτων στον κατάλογο μπορεί να γίνει χειροκίνητα ή με PC που διαθέτει ειδικό λογισμικό (συνιστάται). Σε περίπτωση διακοπής ρεύματος η μνήμη δεν επηρρεάζεται. Δεν ταυτοποιείται. Aρ. καταλ. ΛΕΙΤΟΥΡΓΙΕΣ ΕΛΕΓΧΟΥ ΚΛΕΙΔΑΡΙΑΣ Διαθέτουν μπουτόν RESET του προγραμματισμού και LEDs για την ένδειξη της κατάστασης της πρόσβασης και νυχτερινό φωτισμό. Η σύνδεση με άλλα στοιχεία μηχανισμών γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Μπορούν να χρησιμοποιηθούν ανεξάρτητα, με ανεξάρτητη τροφοδοσία και λειτουργία αποκλειστικά για το άνοιγμα κλειδαριάς. Ταυτοποιούνται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό Πληκτρολόγιο για τον έλεγχο της κλειδαριάς ή για την ψηφιακή κλήση διαμερίσματος (σε συνδυασμό με το στοιχείο ψηφιακής οθόνης αρ. καταλ ). Ο αριθμητικός κωδικός για τον έλεγχο της κλειδαριάς μπορεί να προγραμματιστεί χρησιμοποιώντας το ίδιο το πληκτρολόγιο ή με τη χρήση υπολογιστή Αναγνώστης κάρτας RFID για τον έλεγχο της κλειδαριάς με το πέρασμα μαγνητικής κάρτας. Μπορεί να διαχειριστεί έως κάρτες. Η κάρτα για τον έλεγχο της κλειδαριάς μπορεί να προγραμματιστεί χρησιμοποιώντας τον ίδιο τον αναγνώστη ή με τη χρήση υπολογιστή. ΤΕLELOOP ΓΙΑ ΑΤΟΜΑ ΜΕ ΠΡΟΒΛΗΜΑΤΑ ΑΚΟΗΣ Η ΟΡΑΣΗΣ Χρησιμοποιείται με το στοιχείο θυρομεγαφώνου video αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Επιτρέπει τη χρήση από άτομα με ακουστικά βαρυκοΐας (που διαθέτουν επιλογέα Τ) ή άτομα με προβλήματα όρασης, χάρη στα ηχητικά μηνύματα για την κατάσταση διαφόρων λειτουργιών (συνομιλία ενεργή, τέλος συνομιλίας, καμία απάντηση, κατειλλημένο, πόρτα ανοιχτή). Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 17

20 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA CLASSIC Κουτιά, σκέπαστρα, στοιχεία μηχανισμών Πλάκες κάλυψης και πλαίσια Γ A ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ B θυρομεγάφωνο θυρομεγάφωνο + 1 μπουτόν θυρομεγάφωνο + 2 μπουτόν Για εγκαταστάσεις θυροτηλεόρασης και θυροτηλεφώνου με μπουτόν κλήσης. Διαθέσιμο σε χρώμα αλουμίνιο Aρ. καταλ. KOYTI ΧΩΝΕΥΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΒΑΣΗ ΣΤΗΡΙΞΗΣ Διαστάσεις (mm) Στοιχεία A B Γ ΚΟΥΤΙ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΕ ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΚΕΠΑΣΤΡΟ Διαστάσεις (mm) Στοιχεία Αρ. στηλών A B Γ μπουτόν μπουτόν μπουτόν φωτ. ετικέττα σήμανσης μπουτόν κάμερα θυρομεγάφωνο + 2 μπουτόν για θυροτηλέφωνο (max. 26 εσωτερικά) θυρομεγάφωνο + 2 μπουτόν για θυροτηλεόραση audio/video θυρομεγάφωνο audio/video θυρομεγάφωνο audio/video + 1 μπουτόν θυρομεγάφωνο audio/video + 2 μπουτόν ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ μπουτόν κλήσης μπουτόν κλήσης Α/Μ κάμερα έγχρωμη κάμερα φωτεινή ετικέττα σήμανσης κενή πλάκα κάλυψης στοιχείο στοιχεία (κάθετα) Αλουμίινο στοιχεία (κάθετα) 18

21 AXOLUTE OUTDOOR LINEA 2000 METAL Μπουτονιέρες χωνευτής τοποθέτησης με ψηφιακό πληκτρολόγιο και πλήκτρα αφής. Δείκτης στεγανότητας: IP 54. Δείκτης αντοχής: ΙΚ 07 Aρ. καταλ. KOYTI ENTOIXIΣΜΟΥ Κουτί εντοιχισμού μεταλλικό για αυξημένη στιβαρότητα - 3 στοιχεία. (Η μπουτονιέρα AXOLUTE outdoor μπορεί να εντοιχιστεί και με κουτί εντοιχισμού SFERA CLASSIC, 3 στοιχείων, αρ. καταλ ). ΗΛΕΚΤΡΟΝΙΚΟ ΣΤΟΙΧΕΙΟ ΜΠΟΥΤΟΝΙΕΡΑΣ Ηλεκτρονικό στοιχείο που αποτελείται από θυρομεγάφωνο, έγχρωμη κάμερα ρυθμιζόμενη (από τις οθόνες) και έγχρωμη οθόνη. Το πληκτρολόγιο διαθέτει πλήκτρα αφής. Η μπουτονιέρα περιέχει μηχανισμό αναγνώρισης, προκειμένου να επιτρέπει την αυτόματη πρόσβαση (έλεγχος κλειδαριάς) μέσω των ηλεκτρονικών κλειδιών. Διατίθεται με CD προγραμματισμού και ταυτοποίησης. Το προϊόν αυτό μπορεί να χρησιμοποιηθεί και σε εγκαταστάσεις IP ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ Πλαίσιο φινιρίσματος και βάση στήριξης 3 στοιχείων σε χρώμα Steel. Παραδίδεται με κλειδί ασφαλείας που εξασφαλίζει οτι η μπουτονιέρα δεν μπορεί να αφαιρεθεί από το κουτί Πλαίσιο φινιρίσματος και βάση στήριξης 3 στοιχείων όπως παραπάνω σε χρώμα Brass. ΗΛΕΚΤΡΟΝΙΚΑ ΚΛΕΙΔΙΑ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗΣ Ηλεκτρονικό κλειδί μαύρο Ηλεκτρονικό κλειδί κόκκινο Ηλεκτρονικό κλειδί πράσινο Ηλεκτρονικό κλειδί μπλε Προγραμματιστής για τα ηλεκτρονικά κλειδιά (συνδέεται σε PC) Μπουτονιέρες θυροτηλεόρασης για μονοκατοικίες ή διπλοκατοικίες. Επίτοιχης ή χωνευτής τοποθέτησης. Δείκτης αντοχής ΙΚ 07 Aρ. καταλ. LINEA 2000 METAL (ΕΠΙΤΟΙΧH ΤΟΠΟΘΕΤΗΣΗ) Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται επίτοιχα και είναι μικρής διάστασης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με μπλε LED. Για μονοκατοικία, με 1 μπουτόν κλήσης Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται επίτοιχα και είναι μικρής διάστασης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με μπλε LED. Για διπλοκατοικία, με 2 μπουτόν κλήσης. LINEA 2000 METAL (ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ) Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται χωνευτά και είναι μικρής διάστασης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με μπλε LED. Για μονοκατοικία, με 1 μπουτόν κλήσης. Παραδίδεται με κουτί εντοιχισμού Μπουτονιέρα για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται χωνευτά και είναι μικρής διάστασης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με μπλε LED. Για διπλοκατοικία, με 2 μπουτόν κλήσης. Παραδίδεται με κουτί εντοιχισμού. LINEA Μπουτονιέρες θυροτηλεφώνου εξωτερικής τοποθέτησης, μικρής διάστασης, από στιβαρό υλικό LINEA Με πληκτρολόγιο Με 4 μπουτόν κλήσης Με 8 μπουτόν κλήσης ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 19

22 ΟΘΟΝΕΣ AXOLUTE L L HA4826XC HA4826VKA HA4826NX HA4826LWE Aρ. καταλ. AXOLUTE NIGHTER & WHICE Mόνιτορ χωρίς ακουστικό, με έγχρωμη οθόνη LCD 8. Επιφάνεια από ανθεκτικό κρύσταλλο πάχους 8mm και πλήκτρα αφής (αρκεί απλή πίεση για την ενεργοποίηση της εντολής). Διαθέτει πλήκτρα για πλοήγηση στο μενού, αυτόματη ενεργοποίηση της κάμερας, άνοιγμα κλειδαριάς, φωτισμό κλιμακοστασίου, ακύρωση ήχου κλήσης, λειτουργία hands free, κ.λ.π. Με ενδεικτικό led σήμανσης για ένδειξη της ακύρωσης του ήχου κλήσης, της κατάστασης της κλειδαριάς, της λειτουργίας professional studio, κλπ. Η ταυτοποίηση γίνεται με τις αντιστάσεις ταυτοποίησης και από το μενού. Θύρα USB για τον προγραμματισμό. Τοποθετείται επίτοιχα με τη βάση που περιλαμβάνεται στη συσκευασία Όπως για τον αρ. καταλ Χρώμα λευκό Aρ. καταλ. ΑXOLUTE VIDEO DISPLAY L51 Μόνιτορ χωρίς ακουστικό με έγχρωμη οθόνη LCD 2,5 και εύχρηστο ελληνικό μενού. Διαθέτει πλήκτρα για πλοήγηση στο μενού, αυτόματη ενεργοποίηση της κάμερας, άνοιγμα κλειδαριάς, φωτισμό κλιμακοστασίου, ακύρωση ήχου κλήσης, λειτουργία hands free κλπ. Με ενδεικτικό Led σήμανσης για ένδειξη της ακύρωσης του ήχου κλήσης, της κατάστασης της κλειδαριάς, της λειτουργίας professional studio, κλπ. Η ταυτοποίηση γίνεται με τις αντιστάσεις ταυτοποίησης και από το μενού. Θύρα USB για τον προγραμματισμό. Εντοιχίζεται με το κουτί 506Ε. Δέχεται τα παρακάτω πλαίσια φινιρίσματος. Χρώμα αλουμίνιο L51 Όπως για τον αρ. καταλ L51 - Χρώμα γραφίτης HA4826XC Πλαίσιο φινιρίσματος brush αλουμίνιο HA4826VKA Πλαίσιο φινιρίσματος κρύσταλλο HA4826NX Πλαίσιο φινιρίσματος brush τιτάνιο HA4826LWE Πλαίσιο φινιρίσματος ξύλο wenge 506Ε Κουτί εντοιχισμού της οθόνης AXOLUTE VIDEO DISPLAY. Διάσταση 108 x 118 x 51,5 mm Επιτραπέζια βάση για τις οθόνες AXOLUTE VIDEO DISPLAY. Σύνδεση με την εγκατάσταση με το καλώδιο αρ. καταλ και την πρίζα 8 πόλων αρ. καταλ Πρίζα 8 πόλων για επιτραπέζια εγκατάσταση των οθονών - Χρώμα αλουμίνιο Διάσταση πλαισίων AXOLUTE 127 x 141,5 x 8,3 mm 20

23 LIVINGLIGHT VIDEO DISPLAY Ε LNA4826BI LNA4826TE LNA4826AR Aρ. καταλ. LIVINGLIGHT VIDEO DISPLAY Μόνιτορ χωρίς ακουστικό με έγχρωμη οθόνη LCD 2,5 και εύχρηστο μενού με εικονίδια. Διαθέτει πλήκτρα για πλοήγηση στο μενού, αυτόματη ενεργοποίηση της κάμερας, άνοιγμα κλειδαριάς, φωτισμός κλιμακοστασίου, ακύρωση ήχου κλήσης, λειτουργία hands free κλπ. Με ενδεικτικό Led σήμανσης για ένδειξη της ακύρωσης του ήχου κλήσης, της κατάστασης της κλειδαριάς, της λειτουργίας professional studio, κλπ. Η ταυτοποίηση γίνεται με τις αντιστάσεις ταυτοποίησης και από το μενού. Θύρα USB για τον προγραμματισμό. Εντοιχίζεται με το κουτί 506Ε. Δέχεται τα παρακάτω πλακίδια και πλαίσια φινιρίσματος (δυνατότητα συνδυασμού ίδιων ή διαφορετικών χρωμάτων πλαισίων και πλακιδίων) Πλακίδιο σε χρώμα Λευκό Πλακίδιο σε χρώμα Αλουμίνιο Πλακίδιο σε χρώμα Γραφίτης LNA4826BI Πλαίσιο φινιρίσματος σε χρώμα Λευκό LNA4826TE Πλαίσιο φινιρίσματος σε χρώμα Αλουμίνιο LNA4826AR Πλαίσιο φινιρίσματος σε χρώμα Γραφίτης 506Ε Κουτί εντοιχισμού για την οθόνη LIVINGLIGHT VIDEO DISPLAY. Διάσταση 108 x 118 x 51,5 mm Δυνατότητα προσαρμογής όλων των πλαισίων της σειράς Livinglight (βλ. Κατάλογο Livinglight 2015) Διάσταση πλαισίων LIVINGLIGHT 120 x 184 x 9,3 mm Σύνθεση οθόνης LIVINGLIGHT VIDEO DISPLAY ΚΟΥΤΙ ΕΝΤΟΙΧΙΣΜΟΥ Πλακίδιο Λευκό Πλακίδιο Αλουμίνιο Πλαίσιο Λευκό Πλακίδιο Γραφίτης Πλαίσιο Αλουμίνιο VIDEO DISPLAY Πλαίσιο Γραφίτης ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 21

24 ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ CLASS 300 CLASS Aρ. καταλ. ΟΘΟΝΗ CLASS 300 V13E Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hands free) με μεγάλη έγχρωμη LCD οθόνη υψηλής ευκρίνειας αφής 7, σε χρώμα λευκό. Διαθέτει μια λειτουργική και εργονομική ζώνη με 3 πλήκτρα αφής για τις βασικές εντολές: έναυση μπουτονιέρας/κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, συνομιλία hands free και ένα 4ο πλήκτρο προγραμματιζόμενο για την λειτουργία που συχνότερα χρησιμοποιεί ο χρήστης (π.χ. φωτισμός κλιμακοστασίου, ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ηχου κλήσης, λήψη μηνυμάτων. Δυνατότητα επιλογής ρυθμίσεων και προγραμματισμού επιπλέον λειτουργιών μέσω της οθόνης αφής και του μενού. 16 διαθέσιμοι ήχοι κλήσης Λειτουργία MEMO καταγραφή γραπτών μηνυμάτων με τη χρήση του πληκτρολογίου ή εγγραφή προφορικών μηνυμάτων για τους άλλους ενοίκους της κατοικίας. Η συσκευή ταυτοποιείται είτε με τις αντιστάσεις ταυτοποίησης, είτε μέσω του μενού, οπότε και επιτυγχάνονται καλύτερα αποτελέματα αναφορικά με τις δυνατότητες και την εξατομίκευση των ρυθμίσεων Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά Όπως το αρ. καταλ , αλλά σε χρώμα μαύρο ΟΘΟΝΗ CLASS 300 V13M MEMORY Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hands free) με μεγάλη έγχρωμη LCD οθόνη υψηλής ευκρίνειας αφής 7, σε χρώμα λευκό. Διαθέτει όλα τα χαρακτηριστικά και τις δυνατότητες της οθόνης CLASS300 V13E αρ.καταλ και επιλέον αυτόματο καταγραφέα και μνήμη εικόνας και ήχου που εξασφαλίζει την αποθήκευσης της εικόνας και των ηχητικών μηνυμάτων των επισκεπτών που έκαναν κλήση στη μπουτονιέρα κατά την απουσία των ενοίκων. Με την κατάλληλη εντολή εμφανίζεται η εικόνα των επισκεπτών και ακούγονται τα ηχητικά μηνύματα που άφησαν. ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΡΑΠΕΖΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Βάση επιτραπέζιας τοποθέτησης για τις οθόνες της σειράς CLASS Καλώδιο 8 αγωγών με κονέκτορα για επιτραπέζια τοποθέτηση Aρ. καταλ. OΘΟΝH CLASS 100 V12E Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hanfds free) με έγχρωμη LCD οθόνη 4.3 (16:9). Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free και 4 επιπλέον προγραμματιζόμενα ανάλογα με τις επιθυμητές λειτουργίες (πχ. ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι), ρύθμισης έντασης ήχου (και ακύρωση) καθώς και χρώματος, φωτεινότητας και αντίθεσης της οθόνης μέσω του μενού. Εναλλακτικές δυνατότητες τοποθέτησης (με τα κατάλληλα εξαρτήματα): επίτοιχη, εντοιχιζόμενη, επιτραπέζια, σε συνδυασμό με ακουστικό, και με ρυθμιζόμενη κλίση (στην επίτοιχη και την εντοιχιζόμενη). Η βάση για επίτοιχη τοποθέτηση περιλαμβάνεται στη συσκευασία. Τα εξαρτήματα για τους άλλους τρόπους τοποθέτησης, πρέπει να αγοραστούν ξεχωριστά. Η συσκευή χρειάζεται ταυτοποίηση. OΘΟΝH CLASS 100 V12B Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hanfds free) με έγχρωμη LCD οθόνη 3,5. Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/ κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free. LEDs ένδειξης για: ακύρωση ηχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ηχου κλήσης (16 διαθέσιμοι ήχοι), ρύθμισης έντασης ήχου (και ακύρωση) καθώς και χρώματος και φωτεινότητας της οθόνης με τα αντίστοιχα πλήκτρα. Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. ΘΥΡΟΤΗΛΕΦΩΝΟ CLASS 100 A12M Θυροτηλέφωνο 2 καλωδίων χωρίς ακουστικό (hanfds free). Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή μπουτονιερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου και 4 επιπλέον προγραμματιζόμενα ανάλογα με τις επιθυμητές λειτουργίες (πχ. ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα Δυνατότητα επιλογής ηχου κλήσης (16 διαθέσιμοι ήχοι) και ρύθμισης της έντασης του ήχου (και ακύρωση). Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. ΘΥΡΟΤΗΛΕΦΩΝΟ CLASS 100 A12B Θυροτηλέφωνο 2 καλωδίων χωρίς ακουστικό (hanfds free). Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή μπουτονιερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free. LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι) και ρύθμισης της έντασης του ήχου (και ακύρωση) με τα αντίστοιχα πλήκτρα. Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. 22

25 CLASS 100 IRYDE TOUCH PHONE Aρ. καταλ. ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΡΑΠΕΖΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Βάση επιτραπέζιας τοποθέτησης για όλα τα προϊόντα της σειράς CLASS Καλώδιο 8 αγωγών με κονέκτορα για επιτραπέζια τοποθέτηση ΕΞΑΡΤΗΜΑΤΑ ΜΟΝΙΤΟΡ CLASS100V12E, ΑΡ. ΚΑΤΑΛ Εξάρτημα χωνευτής τοποθέτησης Εξάρτημα για χωνευτή τοποθέτηση και ρυθμιζόμενη κλίση. Αυτός ο τύπος τοποθέτησης επιτρέπει στον χρήστη να ρυθμίσει την κλίση της οθόνης προσαρμόζοντάς τη σε διαφορετικές γωνίες θέασης Εξάρτημα για επίτοιχη τοποθέτηση και ρυθμιζόμενη κλίση. Αυτός ο τύπος τοποθέτησης επιτρέπει στον χρήστη να ρυθμίσει την κλίση της οθόνης προσαρμόζοντάς τη σε διαφορετικές γωνίες θέασης Εξάρτημα με ακουστικό για την επίτοιχη ή επιτραπέζια τοποθέτηση. Με αυτή την εγκατάσταση είναι δυνατή η διπλή λειτουργία του μόνιτορ, δηλαδή χρήση του ακουστικού και συνομιλία hands free. Σε περίπτωση επιτραπέζιας τοποθέτησης πρέπει να αγοραστούν επιπλέον 2 τεμάχια από τη βάση με αρ. καταλ Aρ. καταλ. IRYDE TOUCH PHONE Συνδυασμός τηλεφώνου και μόνιτορ θυροτηλεόρασης. Με τεχνολογία αφής, διαθέτει έγχρωμη οθόνη LCD 4,3, φωτιζόμενο πληκτρολόγιο και εύχρηστο μενού πλοήγησης. Διαθέτει ακουστικό αλλά και ηχείο για λειτουργία χωρίς ακουστικό (hands free). Μπορεί να τοποθετηθεί σε τοίχο με τη βάση αρ. καταλ ή επιτραπέζια με τη βάση αρ. καταλ Χρώμα λευκό Όπως το αρ. καταλ , αλλά σε χρώμα μαύρο Βάση για την επιτραπέζια τοποθέτηση των IRYDE TOUCH PHONE αρ. καταλ και αρ. καταλ Βάση για την επίτοιχη τοποθέτηση των IRYDE TOUCH PHONE αρ. καταλ και αρ. καταλ SPRINT & SPRINT BASE POLYX Aρ. καταλ. POLYX VIDEO Μόνιτορ χωρίς ακουστικό με έγχρωμη οθόνη LCD υψηλής ευκρίνειας 3,5 επίτοιχης τοποθέτησης. Με πλήκτρα για έλεγχο της κλειδαριάς, ενεργοποίησης κάμερας, κυκλικής εναλλαγής καμερών, ενεργοποίησης του φωτισμού κλιμακοστασίου, κτλ. Δυνατότητα ρύθμισης της φωτεινότητας και των χρωμάτων της οθόνης και επιλογής 16 ήχων κλήσης και διαφοροποίησης του ήχου (μπουτονιέρα, ενδοεπικοινωνία κλ.π.). Ρύθμιση της έντασης ή ακύρωση του ήχου κλήσης και 4 πλήκτρα για ενδοεπικοινωνία. Με ειδική σήμανση για άτομα με δυσκολίες στην όραση ή την ακοή POLYX ΑUDIO Θυροτηλέφωνο χωρίς ακουστικό, επίτοιχης τοποθέτησης. Με πλήκτρα για ενεργοποίηση της μπουτονιέρας, για έλεγχο της κλειδαριάς και ενεργοποίηση του φωτισμού κλιμακοστασίου και 4 πλήκτρα προγραμματισμού για άλλες λειτουργίες (π.χ. ενδοεπικοινωνία). ΘΥΡΟΤΗΛΕΦΩΝO SPRINT Θυροτηλέφωνο σε λευκό χρώμα για εγκαταστάσεις 2 καλωδίων. Διαθέτει ένα μπουτόν για άνοιγμα κλειδαριάς, ένα μπουτόν για βοηθητικές λειτουργίες, το οποίο είναι αρχικά προγραμματισμένο για τη λειτουργία της κλήσης ορόφου. Δέχεται εξάρτημα ακύρωσης του ήχου κλήσης, αρ. καταλ Η ένταση του ήχου κλήσης ρυθμίζεται σε τρία επίπεδα. Τοποθετείται επίτοιχα Εξάρτημα ακύρωσης του ήχου κλήσης και / ή συμπληρωματικό κουδούνι. Διαθέτει ένα διακόπτη και ένα ενδεικτικό LED που ανάβει όταν είναι ενεργοποιημένη η ακύρωση. ΘΥΡΟΤΗΛΕΦΩΝO SPRINT BASE Θυροτηλέφωνο σε λευκό χρώμα για εγκαταστάσεις 2 καλωδίων. Διαθέτει ένα μπουτόν για άνοιγμα κλειδαριάς και ένα μπουτόν για την λειτουργία που επιθυμεί ο χρήστης βάσει ταυτοποίησης. Δυνατότητα ρύθμισης της έντασης του ήχου κλήσης σε 3 επίπεδα. Τοποθετείται επίτοιχα. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 23

26 ΕΞΑΡΤΗΜΑΤΑ ΕΞΑΡΤΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ SELV F Αρ. καταλ. ΤΡΟΦΟΔΟΤΙΚΑ, EΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ, INTERFACES Τροφοδοτικό για εγκαταστάσεις θυροτηλεόρασης και θυροτηλεφώνου 2 καλωδίων. Τοποθέτηση σε ράγα, 8 στοιχεία. Τροφοδοσία: 230V a.c Hz Τροφοδοτικό για εγκαταστάσεις θυροτηλεφώνου 2 καλωδίων με 26 θυροτηλέφωνα max. Τοποθέτηση σε ράγα, 6 στοιχεία. Τροφοδοσία: 230V a.c Hz Τροφοδοτικό για εγκαταστάσεις θυροτηλεφώνου 2 καλωδίων με 20 θυροτηλέφωνα max. Τοποθέτηση σε ράγα, 6 στοιχεία. Τροφοδοσία: 230V a.c Hz Εξάρτημα για το τροφοδοτικό που χρησιμοποιείται στις εγκαταστάσεις θυροτηλεόρασης. Τοποθέτηση σε ράγα, 2 στοιχεία F441 Εξάρτημα για το τροφοδοτικό με 4 εισόδους και 4 εξόδους. Επιτρέπει τη σύνδεση έως 4 μπουτονιερών (1 σε κάθε είσοδο) και έως 4 ανερχόμενων στηλών (1 σε κάθε έξοδο). Σε κάθε ανερχόμενη στήλη μπορούν να συνδεθούν έως 24 οθόνες ή θυροτηλέφωνα και 6 διακλαδωτές ορόφου. Τοποθέτηση σε ράγα, 6 στοιχεία. Xρησιμοποιείται σε αντικατάσταση του εξαρτήματος αρ. καταλ Interface διαμερίσματος επιτρέπει, σε εγκαταστάσεις 2 καλωδίων, τη δημιουργία στο εσωτερικό της κατοικίας, μιας ανεξάρτητης εγκατάστασης θυροτηλεόρασης και επίβλεψης των ιδιωτικών χώρων. Τοποθέτηση σε ράγα, διαστάσεις 4 στοιχεία Στοιχείο επέκτασης της εγκατάστασης επιτρέπει την αύξηση των αποστάσεων μεταξύ μπουτονιέρας και τελευταίας οθόνης, τη δημιουργία ανερχόμενων στηλών με ανεξάρτητες μπουτονιέρες και κάμερες και την αύξηση του αριθμού των οθονών στην κατοικίας. Τοποθέτηση σε ράγα, 4 στοιχεία Διακλαδωτής ορόφου, 4 έξοδοι για καλωδίωση σε μορφή αστέρα Interface κλήσης ορόφου. Με τη σύνδεση συμβατικών μπουτόν είναι δυνατή η γενική κλήση ορόφου για ενεργοποίηση του φωτισμού του κλιμακοστασίου και ο έλεγχος της κλειδαριάς (απαιτείται ειδικό ρελέ). Ταυτοποιείται με τις αντιστάσεις ταυτοποίησης Μετατροπέας σήματος εικόνας από ομοαξονικό σε 2 καλωδίων για τηλεκάμερες των 12V d.c. Ένας ακροδέκτης χρησιμοποιείται για την άμεση τροφοδοσία της κάμερας INTERFACES ΜΕ ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ BTICINO Interface 2Κ/ΙΡ για την δημιουργία μεγάλων εγκαταστάσεων με κεντρική είσοδο IP και ανερχόμενες στήλες 2 καλωδίων, 10 στοιχεία Τηλεφωνικό κέντρο PABX 2 καλωδίων, 2 τηλεφωνικές γραμμές, 8 έξοδοι, επεκτάσιμο, 10 στοιχεία Εξάρτημα επέκτασης για το τηλεφωνικό κέντρο PABX, αρ. καταλ , 8 επιπλέον έξοδοι, 3 στοιχεία Εξάρτημα επέκτασης για το τηλεφωνικό κέντρο PABX, αρ. καταλ , 2 επιπλέον τηλεφωνικές γραμμές, 3 στοιχεία Αρ. καταλ. ΡΕΛΕ ΕΛΕΓΧΟΥ Ρελέ για την ενεργοποίηση του φωτισμού, το άνοιγμα κλειδαριάς, ή τον έλεγχο άλλων λειτουργιών. Τοποθέτηση σε ράγα, 2 στοιχεία Ρελέ για την τροφοδοσία και την ενεργοποίηση μιας ηλεκτρικής κλειδαριάς. Τοποθέτηση σε ράγα, 2 στοιχεία ΕΞΑΡΤΗΜΑΤΑ ΚΑΛΩΔΙΩΣΗΣ Ενισχυτής σήματος εικόνας, κατάλληλος για εγκαταστάσεις με καλώδιο μη συνεστραμμένων ζευγών που η απόσταση μπουτονιέρας - τελευταίας οθόνης υπερβαίνει τα 50 m. Επιτρέπει την καλή μετάδοση του σήματος για απόσταση μπουτονιέρας τελευταίας οθόνης έως 100 m Εξάρτημα επέκτασης για μπουτονιέρες με περισσότερα από 26 μπουτόν κλήσης Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης στις μπουτονιέρες SFERA CLASSIC Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης στις μπουτονιέρες SFERA NEW και SFERA ROBUR. Μήκος 62 cm Ρελέ για τον έλεγχο της κλειδαριάς. Χρησιμοποιείται με τις μπουτονιέρες LINEA 2000 METAL και SFERA CLASSIC (μόνο με το στοιχείο αρ. καταλ ) Καλώδιο για σύνδεση των οθονών που είναι τοποθετημένες σε επιτραπέζια βάση Καλώδιο για σύνδεση των IRYDE TOUCH PHONE που είναι τοποθετημένα σε επιτραπέζια βάση 3499 Εξάρτημα τερματισμού, σε περίπτωση ανερχόμενης στήλης ή γραμμής διαμερίσματος όπου η τελευταία συσκευή δεν έχει μικροδιακόπτη ΚΑΛΩΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ Καλώδιο για εγκαταστάσεις θυροτηλεόρασης ή θυροτηλεφώνου 2 καλωδίων με 2 συνεστραμμένους αγωγούς. Μήκος 200 μ. Εξασφαλίζει καλύτερη επίδοση στις εγκαταστάσεις θυροτηλεόρασης και επιτρέπει μεγαλύτερη απόσταση μεταξύ μπουτονιέρας - οθόνης σε σχέση με την χρήση άλλων καλωδίων. 24

27 ΕΞΑΡΤΗΜΑΤΑ ΛΟΓΙΣΜΙΚΟ ΚΕΝΤΡΟΥ ΘΥΡΩΡΕΙΟΥ Αρ. καταλ. ΑΝΤΙΣΤΑΣΕΙΣ ΤΑΥΤΟΠΟΙΗΣΗΣ (ΣΥΣΚΕΥΑΣΙΑ 10 ΤΕΜ.) 3501/0 Αντίσταση ταυτοποίησης /1 Αντίσταση ταυτοποίησης /2 Αντίσταση ταυτοποίησης /3 Αντίσταση ταυτοποίησης /4 Αντίσταση ταυτοποίησης /5 Αντίσταση ταυτοποίησης /6 Αντίσταση ταυτοποίησης /7 Αντίσταση ταυτοποίησης /8 Αντίσταση ταυτοποίησης /9 Αντίσταση ταυτοποίησης /SLA Αντίσταση ταυτοποίησης SLA Αρ. καταλ. ΛΟΓΙΣΜΙΚΟ ΚΕΝΤΡΟΥ ΘΥΡΩΡΕΙΟΥ Λογισμικό για κέντρο θυρωρείου για διαχείριση κλήσεων θυροτηλεφώνου ή θυροτηλεόρασης. Το λογισμικό (για λειτουργικό σύστημα Windows) επιτρέπει την λήψη, τη διαχείριση και τη μεταφορά κλήσεων από τη μπουτονιέρα και την οθόνη ή το θυροτηλέφωνο. Εξασφαλίζει οπτική επίβλεψη της κατοικίας με τη δυνατότητα κυκλικής εναλλαγής εικόνων από τις κάμερες και την επιλογή λειτουργίας ημέρας και νύχτας - Λειτουργικά συστήματα που υποστηρίζονται: Microsoft Windows XP Service Pack 2 και Windows Vista. - Απαραίτητο λογισμικό: NET Framework 2.0 ή μεγαλύτερο. Κεντρική μονάδα θυρωρείου 3501Κ ΚΙΤ ΑΝΤΙΣΤΑΣΕΩΝ ΤΑΥΤΟΠΟΙΗΣΗΣ Kit αντιστάσεων ταυτοποίησης αποτελούμενο από: - 10 τεμάχια από κάθε είδος αντίστασης από 0 έως 9-2 αποσπώμενοι κονέκτορες μπλε χρώματος 8 επαφών - 2 αποσπώμενοι κονέκτορες πράσινου χρώματος 2 επαφών - 1 λαβίδα - 1 πλαστικό κατσαβίδι ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΗΧΗΤΙΚΗ ΣΥΣΚΕΥΗ Συμπληρωματική ηχητική συσκευή για μεταφορά της ηλεκτρονικής κλήσης σε περισσότερους χώρους. Διαθέτει ποτενσιόμετρο για την ρύθμιση της έντασης ΚΑΜΕΡΕΣ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ ΣΕΙΡΑΣ AXOLUTE Εντοιχιζόμενη, έγχρωμη κάμερα σε χρώμα αλουμίνιο. CCD 1/3 ανάλυση 380 οριζόντιων γραμμών, φακός 3,7 mm. Διαθέτει μικρόφωνο. Δέχεται τα παρακάτω πλαίσια και βάση στήριξης Εντοιχιζόμενη, έγχρωμη κάμερα σε χρώμα γραφίτη. CCD 1/3 ανάλυση 380 οριζόντιων γραμμών, φακός 3,7 mm. Διαθέτει μικρόφωνο. Δέχεται τα παρακάτω πλαίσια και βάση στήριξης HA4802XC Πλαίσιο φινιρίσματος brush αλουμίνιο HA4802VKA Πλαίσιο φινιρίσματος κρύσταλλο HA4802LWE Πλαίσιο φινιρίσματος wenge HA4802NX Πλαίσιο φινιρίσματος brush τιτάνιο H4702G Βάση στήριξης 2 στοιχείων με νύχια Aρ. καταλ. ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΘΥΡΩΡΕΙΟΥ Κεντρική μονάδα θυρωρείου 2 καλωδίων. Πρόσβαση σε διάφορες υπηρεσίες (λειτουργίες θυροτηλεόρασης, έλεγχος κλειδαριάς ή/ και φωτισμού κλιμακοστασίου, παρακολούθηση συναγερμών διαμερισμάτων) απευθείας από το πληκτρολόγιο ή μέσω του μενού με εικονίδια. Mε έγχρωμη οθόνη LCD 7, ακουστικό και δυνατότητα ανοιχτής ακρόασης (hands free), πλήκτρα για βασικές λειτουργίες και προγραμματιζόμενα. Ο προγραμματισμός γίνεται απευθείας στη μονάδα ή μέσω υπολογιστή με το λειτουργικό πρόγραμμα που υπάρχει στη συσκευασία της μονάδας. Παραδίδεται με βάση επιτραπέζιας τοποθέτησης Καλώδιο (8 αγωγών) για την επιτραπέζια τοποθέτηση της κεντρικής μονάδας θυρωρείου, αρ.καταλ Πρίζα 8 πόλων για επιτραπέζια εγκατάσταση των οθονών - Χρώμα αλουμίνιο ΚΑΜΕΡΑ ΕΞΩΤΕΡΙΚΩΝ ΧΩΡΩΝ 2 ΚΑΛΩΔΙΩΝ Μίνι-κάμερα, έγχρωμη για εξωτερικούς χώρους, IP65, με ενσωματωμένο προστατευτικό εξωτερικό περίβλημα. CMOS 1/3 ανάλυση 330 οριζόντιων γραμμών, φακός F: 6mm F: 2,3mm. 170 ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 25

28 ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ΚΙΤ 2 ΚΑΛΩΔΙΩΝ Αρ. καταλ. ΚΙΤ POLYX VIDEO - LINEA 2000 METAL ΕΠΙΤΟΙΧΗ Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη POLYX VIDEO και μπουτονιέρα LINEA 2000 METAL, επίτοιχης τοποθέτησης, υψηλής αντοχής ΙΚ07. Σύνθεση Ποσότητα Μπουτονιέρα επίτοιχη LINEA 2000 METAL - 1 μπουτόν 1 κλήσης Οθόνη POLYX VIDEO Τροφοδοτικό Εξάρτημα τροφοδοτικού θυροτηλεόρασης Συμπληρωματικό ρελέ 1 Τα kit αντιπροσωπεύουν μία οικονομική και πρακτική λύση για εγκαταστάσεις θυροτηλεόρασης μονoκατοικιών. Με ένα μόνο κωδικό και μέσα σε μία πρακτική συσκευασία, διατίθενται όλα τα απαραίτητα προϊόντα για την υλοποίηση της εγκατάστασης: μπουτονιέρα, τροφοδοτικό, οθόνη και εξαρτήματα καλωδίωσης ΚΙΤ POLYX VIDEO - LINEA 2000 METAL ΧΩΝΕΥΤΗ Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη POLYX VIDEO και μπουτονιέρα LINEA 2000 METAL, χωνευτής τοποθέτησης, υψηλής αντοχής ΙΚ07. Σύνθεση Ποσότητα Μπουτονιέρα χωνευτή LINEA 2000 METAL μπουτόν κλήσης Οθόνη POLYX VIDEO Τροφοδοτικό Εξάρτημα τροφοδοτικού θυροτηλεόρασης Συμπληρωματικό ρελέ 1 26 Τα kit 2 καλωδίων είναι απόλυτα επεκτάσιμα με τα προϊόντα του συστήματος 2 καλωδίων επιτρέποντας έτσι την απόλυτη προσαρμογή της εγκατάστασης στις απαιτήσεις των ενοίκων KIT SWING BASE - LINEA 2000, ΕΠΙΤΟΙΧΗ Kit θυροτηλεόρασης 2 καλωδίων με A/M οθόνη SWING BASE και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. Σύνθεση Ποσότητα Μπουτονιέρα LINEA μπουτόν κλήσης Οθόνη SWING BASE Τροφοδοτικό Εξάρτημα τροφοδοτικού θυρ/σης Συμπληρωματικό ρελέ 1 ΚΙΤ SWING BASE - SFERA CLASSIC Kit θυροτηλεόρασης 2 καλωδίων με A/M οθόνη SWING BASE και μπουτονιέρα SFERA CLASSIC χωνευτής τοποθέτησης σε χρώμα αλουμίνιο. Σύνθεση Ποσότητα Κουτί εντοιχισμού SFERA CLASSIC, 1 στοιχείο Στοιχείο audio/video SFERA CLASSIC Πλάκα audio/video SFERA CLASSIC, αλουμίνιο, 1 μπουτόν κλήσης SFERA CLASSIC πλαίσιο αλουμίνιο, 1 στοιχείο Α/Μ οθόνη SWING BASE Εξάρτημα τροφοδοτικού θυρ/σης Τροφοδοτικό 1

29 ON OFF ΚΙΤ ΘΥΡΟΤΗΛΕΦΩΝΟΥ ΚΙΤ ΑΝΑΛΟΓΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ Τα kit αντιπροσωπεύουν μία οικονομική και πρακτική λύση για εγκαταστάσεις θυροτηλεφώνου μονοκατοικιών ή διπλοκατοικιών. Το kit με αρ. καταλ διατίθεται μόνο για μονοκατοικία. Παρόλο που είναι αναλογικής τεχνολογίας, η καλωδίωση στην εγκατάσταση γίνεται με τη χρήση μόνο 2 καλωδίων ΠΑΡΑΔΕΙΓΜΑ ΣΥΝΔΕΣΗΣ ΑΝΑΛΟΓΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ (4+N) ΓΙΑ ΚΙΤ ΚΑΙ Αρ. καταλ. KIT SPRINT - LINEA Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης, αναλογικής τεχνολογίας με χρήση μόνο 2 καλωδίων. Δυνατότητα παράλληλης σύνδεσης μέχρι 4 επιπλέον συμπληρωματικών θυροτηλεφώνων αρ. καταλ Ιδανικό για αντικαταστάσεις παλαιών κουδουνιών και μετατροπή της εγκατάστασης σε θυροτηλέφωνο χωρίς επιπλέον καλωδίωση Σύνθεση Αρ. καταλ. Ποσότητα Μπουτονιέρα LINEA μπουτόν κλήσης Θυροτηλέφωνο SPRINT 1 Τροφοδοτικό (ανταλλακτικό) Συμπληρωματικό θυροτηλέφωνο 5A (5A=5) A 6 KIT SPRINT - LINEA Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. Για μονοκατοικία Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. Για 2 κατοικίες Σύνθεση Αρ. καταλ Μπουτονιέρα LINEA μπουτόν κλήσης Μπουτονιέρα LINEA μπουτόν κλήσης Θυροτηλέφωνο SPRINT Τροφοδοτικό (1) A Vac 7 +(1) A 5B A 5A 22 6 A 6 24 Τα kit με αρ. καταλ και είναι αναλογικής τεχνολογίας (4+Ν) και η καλωδίωση γίνεται με τη χρήση 4 καλωδίων και Ν επιστροφών κλήσης ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΚΙΤ 27

30 ΣΥΣΤΗΜΑ ΤΗΛΕΦΩΝΙΑΣ ΣΥΣΤΗΜΑ ΤΗΛΕΦΩΝΙΑΣ Τηλεφωνία, διαχείριση του συστήματος ελέγχου εισόδου (θυροτηλεόραση) αλλά και των αυτοματισμών της κατοικίας, τοπικά (από την ίδια την κατοικία δηλαδή) ή από απόσταση (π.χ. γραφείο) είναι δυνατό να πραγματοποιηθούν με το νέο σύστημα τηλεφωνίας. Με την τοποθέτηση του IRYDE TOUCH PHONE που συνδυάζεται άψογα με το σύστημα θυροτηλεόρασης 2 καλωδίων, έχετε όποτε το θελήσετε τη δυνατότητα συνδυασμού των δυνατοτήτων που προσφέρει η τηλεφωνία με τον έλεγχο εισόδου. Επιπλέον, με τη χρήση του τηλεφωνικού κέντρου PABX μπορείτε να αποκτήσετε ακόμη περισσότερες επιλογές. Τηλεφωνία Έλεγχος εισόδου (σύστημα θυροτηλεόρασης) Σύστημα αυτοματισμών MYHOME 28

31 ΕΝΑ ΕΥΕΛΙΚΤΟ ΣΥΣΤΗΜΑ Το IRYDE TOUCH PHONE μπορεί να τοποθετηθεί ανεξάρτητα (λειτουργία stand alone) και να χρησιμοποιηθεί αποκλειστικά σαν οθόνη θυροτηλεόρασης ή σαν οθόνη θυροτηλεόρασης και τηλέφωνο ταυτόχρονα. Αν στην εγκατάσταση υπάρχει και σύστημα αυτοματισμού MYHOME, μπορεί, επιπλέον των προηγούμενων λειτουργιών, να ενσωματωθει στο σύστημα για τον έλεγχο και των αυτοματισμών. Τέλος, σε συνδυασμό με το τηλεφωνικό κέντρο PABX, εξασφαλίζει ακόμα περισσότερες εφαρμογές για την άνεση των χρηστών PLT1 Iryde Touch Phone Μπουτονιέρα Iryde Touch Phone Μπουτονιέρα Λειτουργίες ελέγχου εισόδου Λειτουργίες ελέγχου εισόδου Λειτουργίες τηλεφωνίας + Λύση BASIC Λειτουργίες ελέγχου εισόδου EVOLUTΙΟΝ PLT1 F422 PABX Λειτουργίες τηλεφωνίας EVOLUTΙΟΝ (έως 24 Iryde touch phone) Iryde Touch Phone Μπουτονιέρα Λειτουργίες Αυτοματισμών σπιτιού - Ενσωμάτωση με το σύστημα MY HOME + + Λύση ΕVOLUTION ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΣΥΣΤΗΜΑ ΤΗΛΕΦΩΝΙΑΣ 29

32 ΣΥΣΤΗΜΑ ΤΗΛΕΦΩΝΙΑΣ ΤΑ ΚΥΡΙΑ ΠΡΟΪΟΝΤΑ IRYDE TOUCH PHONE Συνδυασμός τηλεφώνου και μόνιτορ θυροτηλεόρασης. Με τεχνολογία αφής, διαθέτει έγχρωμη οθόνη LCD 4,3, φωτιζόμενο πληκτρολόγιο και εύχρηστο μενού πλοήγησης. Διαθέτει ακουστικό αλλά και ηχείο για λειτουργία χωρίς ακουστικό (hands free). Βασικές λειτουργίες Τηλεφωνία Εξατομικευμένη λίστα επαφών (φωτογραφίες) Αναγνώριση κλήσης Επιλογή ήχου κλήσης Ιστορικό κλήσεων: αναπάντητες, εισερχόμενες, εξερχόμενες Ενεργοποίηση / απενεργοποίηση ανοιχτής συνομιλίας Επανάληψη κλήσης Ακύρωση ήχου κλήσης Μεταφορά κλήσης Ηχείο (ανοιχτή ακρόαση) Έγχρωμη οθόνη LCD TOUCH SCREEN Μικρόφωνο (ανοιχτή ακρόαση) Έλεγχος εισόδου Αυτόματη έναυση μπουτονιέρας Κυκλική εναλλαγή εξωτερικών καμερών Ενεργοποίηση φωτισμού κλιμακοστασίου Έλεγχος κλειδαριάς Αυτοματισμοί σπιτιού Προγραμματισμός και διαχείριση μετάδοσης ήχου Εμφάνιση ιστορικού συναγερμών Διαχείριση θερμοκρασίας Διαχείριση σεναρίων Ακουστικό Mini USB για σύνδεση PC Τοποθέτηση επίτοιχη (με την επίτοιχη μεταλλική βάση) ή επιτραπέζια (με την επιτραπέζια βάση) Πληκτρολόγιο με λειτουργίες τηλεφωνίας & ελέγχου εισόδου ΤΗΛΕΦΩΝΙΚΟ ΚΕΝΤΡΟ PABX Το τηλεφωνικό κέντρο εκτός από τις λειτουργίες τηλεφωνίας επιτρέπει και την ενσωμάτωση των λειτουργιών ελέγχου εισόδου. Βασικές λειτουργίες Τηλεφωνία: Αναμονή και μεταφορά κλήσης, κλήση προς άλλα εσωτερικά, απάντηση σε 2η κλήση. Έλεγχος εισόδου: μεταφορά της κλήσης της μπουτονιέρας σε τηλέφωνο κινητό ή σταθερό, συνομιλία με τον επισκέπτη και άνοιγμα της κλειδαριάς Αυτοματισμοί σπιτιού MYHOME: αποστολή έως 9 διαφορετικών εντολών στο σύστημα αυτοματισμού μέσω μιας τηλεφωνικής γραμμής PSTN, με χρήση και φωνητικών εντολών Τροφοδοσία Va.c. Σύνδεση οθονών θυροτηλεόρασης Σύνδεση BUS SCS Θύρα USB για σύνδεση PC Θύρα σειριακή για σύνδεση PC Ακροδέκτες για σύνδεση εξαρτημάτων επέκτασης της εγκατάστασης Μπαταρία Σύνδεση τηλεφωνικών συσκευών Είσοδος τηλεφωνικών γραμμών RJ45 για σύνδεση LAN 30
