ΕΛΕΓΧΟΣ ΕΙΣΟΔΟΥ ΣΥΣΤΉΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΆΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΏΝΩΝ. Κατάλογος 2017 ΛΥΣΕΙΣ ΓΙΑ ΜΟΝΟΚΑΤΟΙΚΙΕΣ, ΠΟΛΥΚΑΤΟΙΚΙΕΣ ΚΑΙ ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΑΤΟΙΚΙΩΝ

Transcript

1 ΕΛΕΓΧΟΣ ΕΙΣΟΔΟΥ ΣΥΣΤΉΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΆΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΏΝΩΝ Κατάλογος 2017 ΛΥΣΕΙΣ ΓΙΑ ΜΟΝΟΚΑΤΟΙΚΙΕΣ, ΠΟΛΥΚΑΤΟΙΚΙΕΣ ΚΑΙ ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΑΤΟΙΚΙΩΝ

2 Εξειδίκευση στα Συστήματα Ελέγχου Εισόδου *εταιρεία του Ομίλου Legrand Η BTicino* διαθέτει μία ολοκληρωμένη γκάμα από προϊόντα και συστήματα που καλύπτουν όλες τις απαιτήσεις των κτιρικακών εγκαταστάσεων: από μονοκατοικίες μέχρι συγκροτήματα διαμερισμάτων και προσφέρει τις κατάλληλες λύσεις τόσο για την κατοικία όσο και για το επαγγελματικό κτίριο.

3 Περιεχόμενα 2-38 Σύστημα 2 καλωδίων Άλλα προϊόντα Γενικά χαρακτηριστικά 2 Μπουτονιέρες: επισκόπηση προϊόντων & χαρακτηριστικά 6 Μπουτονιέρες SFERA NEW 10 Μπουτονιέρες SFERA ROBUR 12 Στοιχεία μηχανισμών SFERA NEW και SFERA ROBUR 14 Μπουτονιέρες LINEA Μπουτονιέρες LINEA Οθόνες & θυροτηλέφωνα: επισκόπηση προϊόντων & χαρακτηριστικά 22 Οθόνη Θυροτηλεόρασης CLASS 300X13E: γενικά χαρακτηριστικά 24 Σειρά οθονών CLASS Σειρά οθονών CLASS Oθόνες LIVINGLIGHT VIDEO DISPLAY 34 Oθόνες AXOLUTE 35 Θυροτηλέφωνα SPRINT & SPRINΤ BASE 35 Εξαρτήματα εγκατάστασης 36 Άλλα εξαρτήματα και αντιστάσεις ταυτοποίησης 37 Κεντρική μονάδα & λογισμικό θυρωρείου 38 ΚΙΤ θυροτηλεόρασης DIY 2 καλωδίων 40 ΚΙΤ θυροτηλεόρασης 2 καλωδίων 43 ΚΙΤ θυροτηλεφώνου 43 Μπουτονιέρες SFERA CLASSIC 44 Προϊόντα συστήματος αναλογικού (4+N) Διαστάσεις Ευρετήριο Διαστάσεις προϊόντων 46 Ευρετήριο κωδικών 51 ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΠΕΡΙΕΧΟΜΕΝΑ 1

4 2 σύστημα καλωδίων Ταχύτητα και ευκολία εγκατάστασης Το ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ είναι απλό και εύχρηστο. Χρησιμοποιώντας μόνο 2 καλώδια, η καλωδίωση είναι ΓΡΗΓΟΡΗ και ΕΥΚΟΛΗ και είναι κατάλληλη για κάθε εγκατάσταση ανεξαρτήτως μεγέθους και πολυπλοκότητας. Η τεχνολογία αυτή είναι ιδανική για: ΝΕΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΆΘΕ ΤΥΠΟΥ Από μία μονοκατοικία μέχρι μεγάλα συγκροτήματα κατοικιών. ΑΝΑΚΑΙΝΙΣΕΙΣ ΜΟΝΟΚΑΤΟΙΚΙΕΣ ΚΑΙ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ ΜΕΖΟΝΕΤΕΣ ΔΙΑΜΕΡΙΣΜΑΤΑ ΚΑΙ ΜΕΓΑΛΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΑΤΟΙΚΙΩΝ Ιδανική για ανακαινίσεις και αντικατάσταση παλιών κουδουνιών ή θυροτηλεφώνων καθώς χρησιμοποιεί την υπάρχουσα καλωδίωση. Αφαίρεση της παλιάς μπουτονιέρας. Χρήση των 2 καλωδίων που ήδη υπάρχουν για τη σύνδεση της νέας μπουτονιέρας. 2

5 ΥΨΗΛΕΣ ΕΠΙΔΟΣΕΙΣ ΚΑΙ ΜΕΓΙΣΤΗ ΕΥΕΛΙΞΙΑ m ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαμερίσματα Μπουτονιέρες Ανεξάρτητες ανερχόμενες στήλες Οθόνες ή θυροτηλέφωνα ανά διαμέρισμα Απόσταση μεταξύ της μπουτονιέρας και της πιο απομακρυσμένης οθόνης ΑΝΕΡΧΟΜΕΝΗ ΣΤΗΛΗ καλώδια σε όλη την εγκατάσταση TΟ ΣΥΣΤΗΜΑ 2 ΚΑΛΩΔΙΩΝ ΠΡΟΣΦΕΡΕΙ ΜΙΑ ΠΛΟΥΣΙΑ ΓΚΑΜΑ ΑΠΟ ΜΠΟΥΤΟΝΙΕΡΕΣ ΚΑΙ ΟΘΟΝΕΣ, ΩΣΤΕ ΝΑ ΑΝΤΑΠΟΚΡΙΝΕΤΑΙ ΣΕ ΚΑΘΕ ΑΠΑΙΤΗΣΗ ΚΑΙ ΚΑΘΕ ΓΟΥΣΤΟ. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 3

6 LINEA 3000 LINEA 100 4

7 ΜΠΟΥΤΟΝΙΕΡΕΣ εισόδου SFERA NEW SFERA ROBUR LINEA 3000 LINEA 100 SFERA NEW SFERA ROBUR ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 5

8 ΜΠΟΥΤΟΝΙΕΡΕΣ Επισκόπηση προϊόντων και χαρακτηριστικά Sfera New Sfera Robur Linea 3000 Έγχρωμη θυροτηλεόραση Θυροτηλέφωνο Αποχρώσεις / Χρώματα Allmetal (Αλουμίνιο) Allwhite (Λευκό) Allstreet (Γραφίτης) Zamak Robur Zamak Επίτοιχη τοποθέτηση Χωνευτή τοποθέτηση Κλήση με μπουτόν Κλήση με ψηφιακό πληκτρολόγιο Κάμερα με ευρυγώνιο φακό (1) Κάμερα Night & Day (2) Teleloop (3) Έλεγχος κλειδαριάς με πληκτρολόγιο Έλεγχος κλειδαριάς με αναγνώστη ηλεκτρονικών κλειδιών Σκέπαστρο προστασίας από βροχή Δείκτης προστασίας από σκόνη και υγρασία IP54 IP54 IP54 Δείκτης μηχανικής αντοχής Έως IK08 IK10 IK10 Μέγιστος αριθμός διαμερισμάτων 100 με μπουτόν κλήσης 4000 με ψηφιακό πληκτρολόγιο 100 με μπουτόν κλήσης 4000 με ψηφιακό πληκτρολόγιο 2 6 (1) Το οριζόντιο και κατακόρυφο πεδίο κάλυψης διαφέρουν. Εύκολη χρήση για παιδιά και άτομα με κινητικά προβλήματα. (2) Νυχτερινός φωτισμός χάρη στα ενσωματωμένα IR LED με αυτόματο φιλτρο IR. Καθαρή, τέλεια εικόνα ακόμα και σε χαμηλό φωτισμό. (3) Χρησιμοποιείται από άτομα με ακουστικά βαρηκοίας που διαθέτουν επιλογέα Τ και άτομα με προβλήματα όρασης χάρη στα ηχητικά μηνύματα για την κατάσταση των λειτουργιών

9 Linea 100 Stainless Steel Linea 3000 Στιβαρή & κομψή Για μονοκατοικίες ή διπλοκατοικίες IP44 IK08 Μπουτονιέρα από υλικό zamak, IP 54, IK 10 Έγχρωμη κάμερα με ευρυγώνιο φακό και λευκά LEDs για καθαρή εικόνα ακόμα και σε χαμηλό φωτισμό Μία ή δύο κλήσεις ανάλογα με την ταυτοποίηση Φωτισμός της ετικέττας των ονομάτων με λευκά LEDs Τοποθέτηση επίτοιχη ή χωνευτή Δέχεται σκέπαστρο προστασίας από τη βροχή (μόνο για την επίτοιχη τοποθέτηση) Διατίθεται σε 2 τύπους: συμβατική και με αναγνώστη ηλεκτρονικών κλειδιών 8 με μπουτόν κλήσης 4000 με ψηφιακό πληκτρολόγιο ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 7

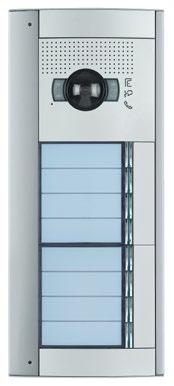

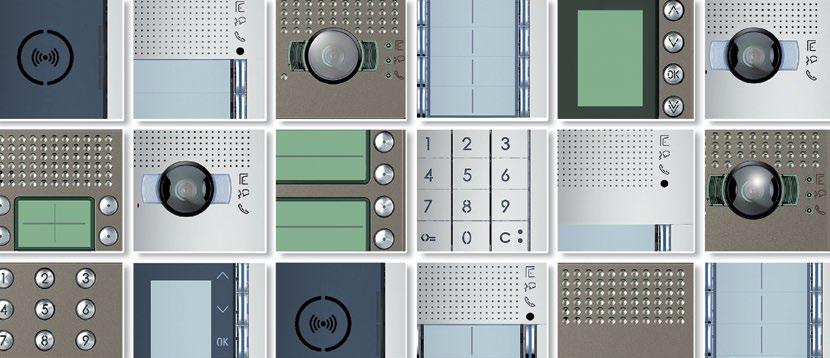

10 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA SFERA NEW SFERA ROBUR ΔΥΟ ΛΥΣΕΙΣ ΜΙΑ ΗΛΕΚΤΡΟΝΙΚΗ ΚΑΡΔΙΑ Αξεπέραστο στυλ, τελευταία τεχνολογία και μέγιστη ευελιξία τοποθέτησης. Μηχανισμοί με κλασικά μπουτόν κλήσης ή ψηφιακά πληκτρολόγια, κάμερες απλές, ευρυγώνιες ή Night&Day και πρωτοποριακοί μηχανισμοί ελέγχου, όπως αναγνώστης καρτών ή πληκτρολόγιο, καλύπτουν τις τεχνικές απαιτήσεις κάθε εγκατάστασης. 8

11 2 ΤΥΠΟΙ SFERA NEW Μοντέρνο design σε 3 αποχρώσεις (Allmetal - αλουμίνιο, Allwhite - λευκό, Allstreet - γραφίτης) για την άριστη αισθητική προσαρμογή της μπουτονιέρας. IK08 SFERA ROBUR Στιβαρές πλάκες κάλυψης και πλαίσιο για ενισχυμένη αντοχή. Διατίθεται και ειδικό κουτί εντοιχισμού (μεταλλικό) για μεγαλύτερη ασφάλεια. IK10 Μπουτονιέρα θυροτηλεφώνου ή θυροτηλεόρασης Κλήση από ονομαστικό κατάλογο Μπουτονιέρα θυροτηλεφώνου ή θυροτηλεόρασης Μπουτονιέρα με ψηφιακή οθόνη και πληκτρολόγιο 12 ΛΕΙΤΟΥΡΓΙΕΣ ΣΥΜΒΑΤΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ΕΞΕΙΔΙΚΕΥΜΕΝΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Στοιχείο θυρομεγαφώνου audio (για εγκαταστάσεις θυροτηλεφώνου) Στοιχείο θυρομεγαφώνου video (για εγκαταστάσεις θυροτηλεόρασης) Στοιχείο audio/ video Στοιχείο 4 μπουτόν κλήσης Στοιχείο audio/video με ευρυγώνιο φακό Στοιχείο κάμερας N&D με ευρυγώνιο φακό Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής ΛΕΙΤΟΥΡΓΙΕΣ ΕΛΕΓΧΟΥ ΚΛΕΙΔΑΡΙΑΣ Στοιχείο 8 μπουτόν κλήσης Στοιχείο φωτεινής ετικέττας σήμανσης Στοιχείο ψηφιακής οθόνης Στοιχείο πληκτρολογίου Στοιχείο αναγνώστη καρτών ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 9

12 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW Πίνακας επιλογής: κουτιά, πλαίσια, στοιχεία μηχανισμών, πλάκες κάλυψης ΑΠΟΧΡΩΣΕΙΣ ΤΡΟΠΟΙ ΤΟΠΟΘΕΤΗΣΗΣ ΚΟΥΤΙΑ ΕΝΤΟΙΧΙΣΜΟΥ ΣΚΕΠΑΣΤΡΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΒΡΟΧΗ (προαιρετικά) 1, 2 ΠΛΑΙΣΙΑ /ΒΑΣΗ ΣΤΗΡΙΞΗΣ 2 Αντικαταστήστε την τελεία στον κωδικό με το νούμερο που αντιστοιχεί στην απόχρωση της επιλογής σας ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ στοιχείο στοιχείο στοιχεία στοιχείο 1 ALLMETAL Κουτί εντοιχισμού Σκέπαστρο προστασίας από βροχή (προαιρετικά) Πλαίσιο φινιρίσματος + βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών στοιχεία στοιχεία στοιχεία στοιχεία 2 ALLWHITE στοιχεία στοιχεία στοιχεία στοιχεία ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ ΚΟΥΤΙΑ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ 2 3 ALLSTREET στοιχείο στοιχεία Κουτί επίτοιχης τοποθέτησης με ενσωματωμένο σκέπαστρο προστασίας από βροχή Πλαίσιο φινιρίσματος + βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών στοιχεία στοιχεία στοιχεία στοιχεία 1 : Μόνο για χωνευτή τοποθέτηση 2 : Αντικαταστήστε την τελεία με την απόχρωση της επιλογής σας από τη στήλη ΑΠΟΧΡΩΣΕΙΣ 10

13 ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΙΣΜΩΝ ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ 2 Για θυρομεγάφωνα - μπουτόν κλήσης ΘΥΡΟΜΕΓΑΦΩΝΑ Θυρομεγάφωνο audio Θυρομεγάφωνο video Θυρομεγάφωνο audio Θυρομεγάφωνο video Θυρομεγάφωνο audio - 1 μπουτόν Θυρομεγάφωνο video - 1 μπουτόν Θυρομεγάφωνο audio - 2 μπουτόν Θυρομεγάφωνο video - 2 μπουτόν Θυρομεγάφωνο audio - 2 μπουτόν σε 1 σειρά Θυρομεγάφωνο video - 2 μπουτόν σε 1 σειρά Θυρομεγάφωνο audio - 4 μπουτόν σε 2 σειρές Θυρομεγάφωνο video - 4 μπουτόν σε 2 σειρές ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες μπουτόν μπουτόν σε 3 σειρές μπουτόν μπουτόν σε 4 σειρές Για κάμερες Audio / video Audio / video Audio / video 1 μπουτόν Audio / video 2 μπουτόν σε μία σειρά ΚΑΜΕΡΕΣ Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό 1 μπουτόν Audio/video με ευρυγώνιο φακό 2 μπουτόν σε μία σειρά Κάμερα N/D με ευρυγώνιο φακό Κάμερα N/D με ευρυγώνιο φακό Για άλλες λειτουργίες Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης Μήκος 62 cm Φωτεινή ετικέττα σήμανσης Φωτεινή ετικέττα σήμανσης Ψηφιακή οθόνη Ψηφιακή οθόνη ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Kενή πλάκα κάλυψης Αναγνώστης καρτών Αναγνώστης καρτών Πληκτρολόγιο Πληκτρολόγιο ΕΠΙΛΟΓΗ ΑΠΟΧΡΩΣΗΣ Αντικαταστήστε την τελεία με 1, 2 ή 3 ανάλογα με την απόχρωση της επιλογής σας. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 11

14 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA ROBUR Πίνακας επιλογής: κουτιά, πλαίσια, στοιχεία μηχανισμών, πλάκες κάλυψης ΑΠΟΧΡΩΣΕΙΣ ΤΡΟΠΟΙ ΤΟΠΟΘΕΤΗΣΗΣ ΚΟΥΤΙΑ ΕΝΤΟΙΧΙΣΜΟΥ ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ στοιχείο στοιχείο στοιχείο Κουτί εντοιχισμού με ειδική ενσωματωμένη προστασία Βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών Πλαίσια φινιρίσματος στοιχεία στοιχεία στοιχεία ROBUR στοιχεία στοιχεία στοιχεία ΕΠΙΤΟΙΧΗ ΤΟΠΟΘΕΤΗΣΗ ΚΟΥΤΙΑ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ στοιχείο στοιχεία Κουτί επίτοιχης τοποθέτησης με ενσωματωμένο σκέπαστρο προστασίας από βροχή Βάση στήριξης Στοιχεία μηχανισμών Πλάκες κάλυψης μηχανισμών Πλαίσιο φινιρίσματος στοιχεία στοιχεία στοιχεία στοιχεία 12 1 : Αντικαταστήστε την τελεία με την απόχρωση της επιλογής σας από τη στήλη ΑΠΟΧΡΩΣΕΙΣ της σελίδας 10

15 ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΙΣΜΩΝ ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ Για θυρομεγάφωνα - μπουτόν κλήσης ΘΥΡΟΜΕΓΑΦΩΝΑ Θυρομεγάφωνο audio Θυρομεγάφωνο video Θυρομεγάφωνο audio Θυρομεγάφωνο video Θυρομεγάφωνο audio - 1 μπουτόν Θυρομεγάφωνο video - 1 μπουτόν Θυρομεγάφωνο audio - 2 μπουτόν Θυρομεγάφωνο video - 2 μπουτόν Θυρομεγάφωνο audio - 2 μπουτόν σε 1 σειρά Θυρομεγάφωνο video - 2 μπουτόν σε 1 σειρά Θυρομεγάφωνο audio - 4 μπουτόν σε 2 σειρές Θυρομεγάφωνο video - 4 μπουτόν σε 2 σειρές ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες μπουτόν μπουτόν σε 3 σειρές μπουτόν μπουτόν σε 4 σειρές Για κάμερες Audio/video Audio/video Audio / video 1 μπουτόν Audio / video 2 μπουτόν σε μία σειρά ΚΑΜΕΡΕΣ Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό Audio/video με ευρυγώνιο φακό 1 μπουτόν Audio/video με ευρυγώνιο φακό 2 μπουτόν σε μία σειρά Κάμερα N/D με ευρυγώνιο φακό Κάμερα N/D με ευρυγώνιο φακό Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης Μήκος 62 cm Για άλλες λειτουργίες Φωτεινή ετικέττα σήμανσης Φωτεινή ετικέττα σήμανσης Ψηφιακή οθόνη Ψηφιακή οθόνη ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Στοιχείο teleloop για άτομα με δυσκολίες όρασης και ακοής Kενή πλάκα κάλυψης Αναγνώστης καρτών Αναγνώστης καρτών Πληκτρολόγιο Πληκτρολόγιο ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 13

16 ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW & SFERA ROBUR Στοιχεία μηχανισμών Τα στοιχεία μηχανισμών δέχονται τις ανάλογες πλάκες κάλυψης όπως αυτές παρουσιάζονται στις σελίδες 11 & 13 Aρ. καταλ. ΘΥΡΟΜΕΓΑΦΩΝO AUDIO Για εγκαταστάσεις θυροτηλεφώνου. Με 4 μπουτόν κλήσης για εγκαταστάσεις με έως 100 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ήχου του ηχείου και του μικροφώνου. Ταυτοποιείται μόνο με αντιστάσεις ταυτοποίησης. ΘΥΡΟΜΕΓΑΦΩΝO VIDEO Για εγκαταστάσεις θυροτηλεόρασης & θυροτηλεφώνου. Με 4 μπουτόν κλήσης για εγκαταστάσεις με έως 100 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ήχου του ηχείου και του μικροφώνου. Με LEDs για ένδειξη της κατάστασης κλειδαριάς, συνομιλίας, μεταφοράς κλήσης και σύστημα κατειλλημένο. Με σένσορα φωτεινότητας για ενεργοποίηση του νυχτερινού φωτισμού. Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό. AUDIO / VIDEO ΓΙΑ ΕΓΧΡΩΜΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Με 2 μπουτόν κλήσης για εγκαταστάσεις με έως 98 μπουτόν κλήσης με τη χρήση του στοιχείου των 8 μπουτόν κλήσης σε 2 στήλες (έως 12 στοιχεία), αρ. καταλ Δυνατότητα ρύθμισης του ηχείου και του μικροφώνου. Με LEDs για ένδειξη της κατάστασης κλειδαριάς, συνομιλίας, μεταφοράς κλήσης και σύστημα κατειλλημένο. Με σένσορα φωτεινότητας για ενεργοποίηση του νυχτερινού φωτισμού. Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό Με έγχρωμο φακό 1/3, ανάλυση 330 TVL και λευκά LEDs για το φωτισμό της καλυπτόμενης περιοχής. Ρύθμιση της κάμερας οριζόντια και κάθετα +/ Κάλυψη για απόσταση 50 cm σε ύψος γωνία 60 0 (60 cm) και πλάτος 92 0 (105 cm) Με ευρυγώνιο έγχρωμο φακό 1/3, ανάλυση 330 TVL και λευκά LEDs για το φωτισμό της καλυπτόμενης περιοχής. Κάλυψη για απόσταση 50 cm σε ύψος γωνία 96 0 (115 cm) και πλάτος (240 cm). Aρ. καταλ. MΠΟΥΤΟΝ ΚΛΗΣΗΣ Χρησιμοποιούνται με τα στοιχεία θυρομεγαφώνου αρ. καταλ και αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Η ενεργοποίηση του νυχτερινού φωτισμού ελέγχεται από το στοιχείο θυρομεγαφώνου ή audio/video, με το οποίο είναι συνδεδεμένο. Δεν ταυτοποιούνται μπουτόν κλήσης σε μία στήλη μπουτόν κλήσης σε δύο στήλες ΦΩΤΕΙΝΗ ΕΤΙΚΕΤΤΑ ΣΗΜΑΝΣΗΣ Χρησιμοποιείται με τα στοιχεία θυρομεγαφώνου αρ. καταλ και αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ για την ένδειξη της διεύθυνσης ή άλλες πληροφορίες (π.χ. κατάλογος ονομάτων για κλήση με ψηφιακό πληκτρολόγιο, κλπ). Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Η ενεργοποίηση του νυχτερινού φωτισμού ελέγχεται από το στοιχείο θυρομεγαφώνου ή audio/video, με το οποίο είναι συνδεδεμένο. Δεν ταυτοποιείται. 14

17 Aρ. καταλ. ΚΑΜΕΡΑ NIGHT&DAY ΜΕ ΕΥΡΥΓΩΝΙΟ ΦΑΚΟ ΓΙΑ ΕΓΧΡΩΜΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Με έγχρωμο φακό 1/3, ανάλυση 330 TVL, λειτουργία Night&Day και αυτόματη απομάκρυνση του φίλτρου IR. Με LEDs IR για το φωτισμό της καλυπτόμενης περιοχής. Κάλυψη για απόσταση 50 cm σε ύψος γωνία 96 0 (115 cm) και πλάτος (240 cm). Αυτόματη ρύθμιση της φωτεινότητας. Συνδέεται με το στοιχείο θυρομεγαφώνου video αρ. καταλ , με τη χρήση του ειδικού καλωδίου που περιλαμβάνεται στη συσκευασία. Δεν ταυτοποιείται. ΨΗΦΙΑΚΗ ΟΘΟΝΗ Χρησιμοποιείται με το στοιχείο θυρομεγαφώνου video αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Λειτουργεί με 2 τρόπους: κλήση από κατάλογο ονομάτων (αποθήκευση έως 4000 ονομάτων), ή πληκτρολόγηση αριθμητικού κωδικού σε συνδυασμό με το πληκτρολόγιο αρ. καταλ (συνιστάται η προσθήκη ενός ή περισσοτέρων στοιχείων φωτεινής ετικέτας σήμανσης αρ. καταλ για αντιστοιχία ονομάτων και αριθμών κλήσης). Ο προγραμματισμός των ονομάτων στον κατάλογο μπορεί να γίνει χειροκίνητα ή με PC που διαθέτει ειδικό λογισμικό (συνιστάται). Σε περίπτωση διακοπής ρεύματος η μνήμη δεν επηρρεάζεται. Δεν ταυτοποιείται. Aρ. καταλ. ΛΕΙΤΟΥΡΓΙΕΣ ΕΛΕΓΧΟΥ ΚΛΕΙΔΑΡΙΑΣ Διαθέτουν μπουτόν RESET του προγραμματισμού και LEDs για την ένδειξη της κατάστασης της πρόσβασης και νυχτερινό φωτισμό. Η σύνδεση με άλλα στοιχεία μηχανισμών γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Μπορούν να χρησιμοποιηθούν ανεξάρτητα, με ανεξάρτητη τροφοδοσία και λειτουργία αποκλειστικά για το άνοιγμα κλειδαριάς. Ταυτοποιούνται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό Πληκτρολόγιο για τον έλεγχο της κλειδαριάς ή για την ψηφιακή κλήση διαμερίσματος (σε συνδυασμό με το στοιχείο ψηφιακής οθόνης αρ. καταλ ). Ο αριθμητικός κωδικός για τον έλεγχο της κλειδαριάς μπορεί να προγραμματιστεί χρησιμοποιώντας το ίδιο το πληκτρολόγιο ή με τη χρήση υπολογιστή Αναγνώστης κάρτας RFID για τον έλεγχο της κλειδαριάς με το πέρασμα μαγνητικής κάρτας. Μπορεί να διαχειριστεί έως κάρτες. Η κάρτα για τον έλεγχο της κλειδαριάς μπορεί να προγραμματιστεί χρησιμοποιώντας τον ίδιο τον αναγνώστη ή με τη χρήση υπολογιστή. ΤΕLELOOP ΓΙΑ ΑΤΟΜΑ ΜΕ ΠΡΟΒΛΗΜΑΤΑ ΑΚΟΗΣ Η ΟΡΑΣΗΣ Χρησιμοποιείται με το στοιχείο θυρομεγαφώνου video αρ. καταλ και τα στοιχεία audio/video αρ. καταλ και αρ. καταλ Η σύνδεση γίνεται με το ειδικό καλώδιο που περιέχεται στη συσκευασία. Επιτρέπει τη χρήση από άτομα με ακουστικά βαρυκοΐας (που διαθέτουν επιλογέα Τ) ή άτομα με προβλήματα όρασης, χάρη στα ηχητικά μηνύματα για την κατάσταση διαφόρων λειτουργιών (συνομιλία ενεργή, τέλος συνομιλίας, καμία απάντηση, κατειλλημένο, πόρτα ανοιχτή). Ταυτοποιείται με αντιστάσεις ταυτοποίησης ή με PC που διαθέτει ειδικό λογισμικό. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 15

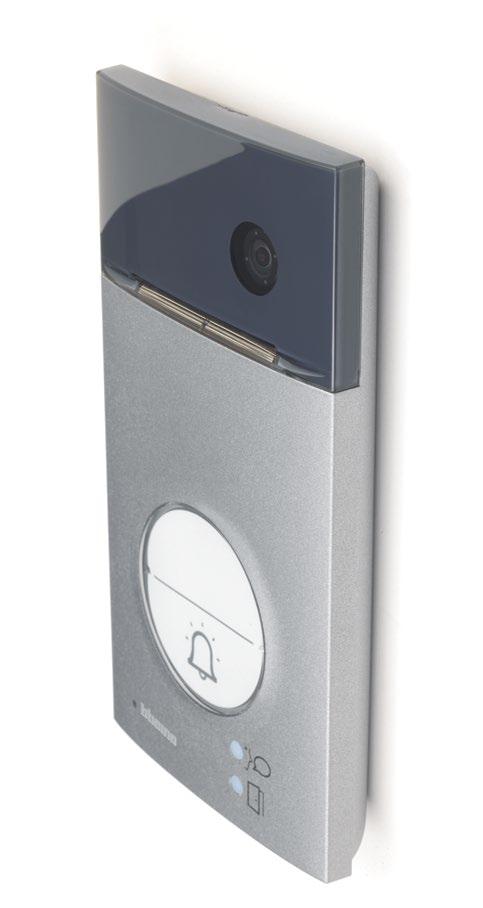

18 LINEA 3000 Μπουτονιέρες ιδανικές για ΜΟΝΟΚΑΤΟΙΚΙΑ ή ΔΙΠΛΟΚΑΤΟΙΚΙΑ αναγνωρισμένη ποιότητα εκλεπτυσμένες λεπτομέρειες Mοντέρνο design υψηλής αισθητικής τέλεια προσαρμογή «κρυμμένη» τεχνολογία έμφαση στην αλληλεπίδραση 16 στιβαρότητα υλικό Zamak IP54 Στεγανή δείκτης στεγανότητας IP 54 IK10 Στιβαρή δείκτης αντοχής IK 10

19 Μοναδικό DESIGN και μεγάλη ΑΝΤΟΧΗ LINEA 3000 μπουτονιέρα θυροτηλεόρασης με αναγνώστη ηλεκτρονικών κλειδιών LINEA 3000 μπουτονιέρα θυροτηλεόρασης Προηγμένες ΛΕΙΤΟΥΡΓΙΕΣ Κάμερα με ευρυγώνιο φακό Μεγαλύτερο πεδίο κάλυψης οριζόντια και κατακόρυφα. Εύκολη χρήση από παιδιά και άτομα με κινητικά προβλήματα. Έλεγχος κλειδαριάς Έλεγχος κλειδαριάς με ηλεκτρονικά κλειδιά. Μεγαλύτερη ασφάλεια και άνεση για όλους τους ενοίκους. 105 ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 17

20 LINEA 3000 ΕΥΕΛΙΞΙΑ τοποθέτησης 100 mm πλάτος Κατάλληλη για ΕΓΚΑΤΆΣΤΑΣΗ ΣΕ ΚΟΛΩΝΕΣ 100 mm Ιδανική για αντικαταστάσεις παλαιών συστημάτων ΛΌΓΩ ΤΗΣ ΔΙΆΣΤΑΣΉΣ ΤΗΣ Η μπουτονιέρα LINEA 3000 τοποθετείται ΕΠΊΤΟΙΧΑ ωστόσο με τα κατάλληλα εξαρτήματα (πωλούνται χωριστά) μπορεί να τοποθετηθεί και ΧΩΝΕΥΤΆ Nina Jean Η μπουτονιέρα LINEA 3000 σε επίτοιχη τοποθέτηση μπορεί να δεχτεί ΣΚΈΠΑΣΤΡΟ ΠΡΟΣΤΑΣΊΑΣ από τη βροχή (πωλείται χωριστά)

21 ΜΠΟΥΤΟΝΙΕΡΕΣ LINEA 3000 LINEA Μπουτονιέρες θυροτηλεόρασης για μονοκατοικίες ή διπλοκατοικίες. Επίτοιχης ή χωνευτής τοποθέτησης με ειδικό πλαίσιο. Δείκτης στεγανότητας IP54. Δείκτης αντοχής ΙΚ 10 Μπουτονιέρες θυροτηλεφώνου εξωτερικής τοποθέτησης, μικρής διάστασης, από στιβαρό υλικό Aρ. καταλ. MΠΟΥΤΟΝΙΕΡΑ LINEA Μπουτονιέρα μικρής διάστασης για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται επίτοιχα αλλά και χωνευτά με το ειδικό πλαίσιο χωνευτής τοποθέτησης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με λευκά LED. Για μονοκατοικία ή διπλοκατοικία, ανάλογα με την ταυτοποίηση. Aρ. καταλ. LINEA Με πληκτρολόγιο Με 4 μπουτόν κλήσης Με 8 μπουτόν κλήσης MΠΟΥΤΟΝΙΕΡΑ LINEA 3000 ΜΕ ΑΝΑΓΝΩΣΤΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΛΕΙΔΙΩΝ Μπουτονιέρα μικρής διάστασης για εγκατάσταση θυροτηλεόρασης από ανοξείδωτο ατσάλι zamak. Tοποθετείται επίτοιχα αλλά και χωνευτά με το ειδικό πλαίσιο χωνευτής τοποθέτησης. Διαθέτει έγχρωμη κάμερα με λευκά LED για περιπτώσεις χαμηλού φωτισμού. Oι θέσεις ετικέττας φωτίζονται με λευκά LED. Για μονοκατοικία ή διπλοκατοικία, ανάλογα με την ταυτοποίηση. Με αναγνώστη ηλεκτρονικών κλειδιών. Στη συσκευασία περιλαμβάνεται και ένα σετ από προγραμματιζόμενα ηλεκτρονικά κλειδιά που αποτελείται από: 6 χρωματιστά ηλεκτρονικά κλειδιά and 2 clear discs. ΣΚΕΠΑΣΤΡΟ ΓΙΑ ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΒΡΟΧΗ Σκέπαστρο για προστασία από βροχή για τις μπουτονιέρες Linea 3000 ( και ). ΠΛΑΙΣΙΟ ΧΩΝΕΥΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ Πλαίσιο χωνευτής τοποθέτησης για τις μπουτονιέρες Linea 3000 ( και ). ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡΕΣ 19

22 CLASS 100 V12B CLASS 100 A12B CLASS 300 X13E 20

23 ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ CLASS 300 CLASS 100 AXOLUTE LIVINGLIGHT SPRINT & SPRINT BASE ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 21

24 OΘΟΝΕΣ / ΘΥΡΟΤΗΛΕΦΩΝΑ Επισκόπηση προϊόντων και χαρακτηριστικά Class 300X13E Class 300V13M Class 300V13E Class 100V12E Έγχρωμη θυροτηλεόραση Θυροτηλέφωνο Handsfree Αποχρώσεις / Χρώματα Λευκό Μαύρο Λευκό Λευκό Μαύρο Λευκό Οθόνη LCD Οθόνη αφής 7 LCD Οθόνη αφής 7 LCD Οθόνη αφής7 LCD 4,3 Σύνδεση με smartphone Λειτουργία μνήμης Έλεγχος κλειδαριάς Έλεγχος φωτισμού κλιμακοστασίου Διαδοχική ενεργοποίηση των καμερών Ενδοεπικοινωνία (1) Teleloop (2) Λειτουργία Professional studio Λειτουργία γραπτών και ηχητικών μηνυμάτων Τρόπος τοποθέτησης Επίτοιχη Επιτραπέζια Επίτοιχη Επιτραπέζια Επίτοιχη Επιτραπέζια Επίτοιχη Χωνευτή Επιτραπέζια (1) H λειτουργία Ενδοεπικοινωνίας επιτρέπει τη συνομιλία έως 3 λεπτά ανάμεσα σε οθόνες ή θυροτηλέφωνα στο ίδιο ή σε διαφορετικά διαμερίσματα. (2) Χρησιμοποιείται από άτομα με ακουστικά βαρυκοΐας που διαθέτουν επιλογέα T. (3) Δέχεται και όλα τα πλαίσια της σειράς Livinglight 22

25 Class 100V12B Livinglight Axolute Whice / Nighter Class 100A12B Class 100A12M Sprint Base Λευκό LCD 3,5 Αλουμίνιο Λευκό Μαύρο LCD 2,5 (3) Λευκό (κρύσταλλο) Μαύρο (κρύσταλλο) LCD 8 Λευκό Λευκό Λευκό Επίτοιχη Επιτραπέζια Χωνευτή Επίτοιχη Επίτοιχη Επιτραπέζια Επίτοιχη Επιτραπέζια Επίτοιχη ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 23

26 CLASS 300X13E ΟΘΟΝΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ΜΟΝΤΕΡΝΑ ΣΥΝΔΕΔΕΜΕΝΗ ΕΥΧΡΗΣΤΗ Η CLASS 300X13E είναι η έξυπνα συνδεδεμένη οθόνη που προσφέρει μέγιστη άνεση και ασφάλεια χάρη στη δυνατότητα ελέγχου της μέσω smartphone Η σειρά CLASS 300 έλαβε αυτή τη διεθνούς κύρους διάκριση επιβεβαιώνοντας την ικανότητα της BTicino να συνδυάζει μοναδικά την τεχνολογία αιχμής με το εξαιρετικό design. 24

27 Tεχνολογία αιχμής και υψηλή αισθητική για μέγιστη άνεση και ασφάλεια Μεγάλη οθόνη αφής υψηλής ευκρίνειας 7 Λειτουργική και εργονομική ζώνη με τις 4 βασικές εντολές (έλεγχος κλειδαριάς, συνομιλία, ενεργοποίηση κάμερας μπουτονιέρας, φωτισμός κλιμακοστασίου) Αυτόματο καταγραφέα και μνήμη εικόνας/ήχου Λειτουργία ηλεκτρονικής ατζέντας (μέσω της επιλογής πληκτρολόγιο μπορούν να γραφτούν μηνύματα από τους ενοίκους του σπιτιού) Μενού και γραφικά αντίστοιχα με αυτά των ηλεκτρονικών συσκευών τελευταίας τεχνολογίας Τοποθέτηση επίτοιχη ή επιτραπέζια με την ειδική βάση Σε 2 χρώματα για δύο διαφορετικά στυλ: σοφιστικέ και διακριτικό Λευκό ή δυναμικό και εντυπωσιακό Μαύρο Πάντα σε επαφή με το σπίτι σας Η δυνατότητα της διαχείρισης διαφόρων λειτουργιών μέσω smartphone προστίθεται στα μοναδικά χαρακτηριστικά της οθόνης CLASS 300Χ13Ε. Μέσα ή έξω από το σπίτι σας μπορείτε να διαχειριστείτε τις κλήσεις στη μπουτονιέρα, να ανοίξετε την πόρτα, να ενεργοποιήσετε τις κάμερες κλπ. Όλα με ένα άγγιγμα. ΣΗΜΕΙΩΣΗ (*): για τη σύνδεση της θυροτηλεόρασης απαιτείται ένα οικιακό δίκτυο Wi-Fi με πρόσβαση στο Internet. Βλ. ΣΗΜΕΙΩΣΗ στη σελίδα 30 ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 25

28 CLASS 300X13E ΟΘΟΝΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ΤΙ ΜΠΟΡΕΙΤΕ ΝΑ ΚΑΝΕΤΕ ΜΕ ΤΗΝ CLASS 300X13E; Είναι δυνατή η διαχείριση πλήθους λειτουργιών χρησιμοποιώντας τη δωρεάν εφαρμογή για Android και ios smartphones ΑΝΟΙΓΕΤΕ ΤΗΝ ΕΞΩΠΟΡΤΑ ΧΩΡΙΣ ΝΑ ΣΗΚΩΘΕΊΤΕ ΑΠΌ ΤΟΝ ΚΑΝΑΠΕ ΣΑΣ ΑΠΑΝΤΑΤΕ ΣΤΗΝ ΚΛΗΣΗ ΑΠΟ ΟΠΟΙΟΔΗΠΟΤΕ ΣΗΜΕΙΟ ΤΟΥ ΚΟΣΜΟΥ Γεια σου, Άννα, σου ανοίγω αμέσως! Απαντάτε στην κλήση της μπουτονιέρας από οποιοδήποτε σημείο του σπιτιού Οπουδήποτε εκτός σπιτιού, μπορείτε να απαντήσετε στην κλήση της μπουτονιέρας σας Παραδώστε το δέμα στο γείτονά μου, ευχαριστώ! 26

29 ΚΑΛΕΙΤΕ ΑΠΕΥΘΕΙΑΣ ΣΤΗΝ ΟΘΟΝΗ ΤΟΥ ΣΠΙΤΙΟΥ ΣΑΣ Άννα, μπορείς να δεις αν ξέχασα το πορτοφόλι μου στο σαλόνι; ΒΛΕΠΕΤΕ ΤΙ ΣΥΜΒΑΙΝΕΙ ΣΤΗΝ ΕΙΣΟΔΟ ΤΟΥ ΣΠΙΤΙΟΥ ΣΑΣ ΑΝΟΙΓΕΤΕ ΤΗΝ ΠΟΡΤΑ ΤΟΥ ΓΚΑΡΑΖ ΑΝ ΔΕΝ ΒΡΙΣΚΕΤΕ ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΣΑΣ ΑΝΑΒΕΤΕ ΤΑ ΦΩΤΑ ΤHΣ ΕΙΣΟΔΟΥ ΚΑΙ ΠΟΤΙΖΕΤΕ ΤΟΝ ΚΗΠΟ...πότισα και τον κήπο! ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 27

30 CLASS 300X13E ΟΘΟΝΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ΕΦΑΡΜΟΓΗ (ΑPP) DOOR ENTRY ΑΠΛΗ & ΕΥΧΡΗΣΤΗ Ο χρήστης κατεβάζει την εφαρμογή (application) DOOR ENTRY στο smartphone του ώστε να διαχειρίζεται τις κλήσεις της θυροτηλεόρασης μέσα ή έξω από το σπίτι, να ανοίγει την πόρτα, να ενεργοποιεί τις κάμερες κλπ. Διατίθεται δωρεάν για κινητά με Android και ios. Ρυθμίσεις Εμφάνιση καμερών Διαχείριση κλειδαριών Διαχείριση της κλήσης Κλήση στην οθόνη του σπιτιού DOOR ENTRY application Εμφάνιση αρχικής σελίδας Εμφάνιση εισερχόμενης κλήσης από τη μπουτονιέρα Επιλέξτε την κάμερα και πιέστε για να την ενεργοποιήσετε Η απάντηση στην κλήση από τη μπουτονιέρα είναι τόσο απλή όσο η απάντηση μιας τηλεφωνικής κλήσης Για να ανοίξετε την πόρτα, σύρετε το κλειδί στα δεξιά - έτσι αποφεύγετε να ανοίξετε την πόρτα κατά λάθος 28

31 ΑΜΕΣΗ ΣΥΝΔΕΣΗ ΚΑΙ ΤΑΥΤΟΠΟΙΗΣΗ Μετά την εγκατάσταση της εφαρμογής DOOR ENTRY, ο χρήστης προχωράει στη σύνδεση ανάμεσα στο smartphone και την οθόνη CLASS 300X13E σε 3 απλά βήματα. 1 Μόλις ενεργοποιηθεί η σύνδεση Wi-Fi επιλέξτε το ασύρματο δίκτυο, στο οποίο επιθυμείτε να συνδεθείτε 2 Βάλτε τον κωδικό (password) του δικτύου Wi-Fi 3 Πιέστε το πλήκτρο Configure: η εφαρμογή θα αναζητήσει την οθόνη Class 300X13E και θα συνδεθεί αυτόματα εκτελώντας την απαραίτητη ταυτοποίηση ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 29

32 ELIOT BY LEGRAND ΓΙΑ EΞΥΠΝΑ ΣΥΝΔΕΜΕΝΑ ΠΡΟΪΟΝΤΑ ΔΩΣΤΕ ΖΩΗ ΣΤΙΣ ΣΥΣΚΕΥΕΣ ΣΥΝΔΕΔΕΜΕΝΑ ΣΥΝΕΧΩΣ ΣΤΗΝ ΠΡΟΣΩΠΙΚΗ ΚΑΙ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΖΩΗ, ΤΑ ΠΡΟΪΟΝΤΑ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ELIOT BY LEGRAND, ΚΑΝΟΥΝ ΤΗΝ ΚΑΘΗΜΕΡΙΝΌΤΗΤΑ ΕΥΚΟΛΟΤΕΡΗ Σε κάθε κτίριο, τα προϊόντα του προγράμματος Eliot by Legrand προσαρμόζονται στις καθημερινές απαιτήσεις των ατόμων. Είναι δυνατή η σχεδίαση προσωποποιημένων σεναρίων που καλύπτουν τις εξειδικευμένες ανάγκες κάθε ατόμου και μπορούν να ενεργοποιηθούν και από απόσταση. ΑΛΛΑ ΣΥΝΔΕΔΕΜΕΝΑ ΠΡΟΪΟΝΤΑ ΕΞΥΠΝΗ ΣΥΝΔΕΔΕΜΕΝΗ ΠΡΙΖΑ ΕΞΥΠΝΟ ΣΥΝΔΕΔΕΜΕΝΟ ΠΟΛΥΠΡΙΖΟ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ CLASS Aρ. καταλ. ΟΘΟΝΕΣ CLASS 300 X13E ME WI-FI Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hands free) με μεγάλη έγχρωμη LCD οθόνη υψηλής ευκρίνειας αφής 7, σε χρώμα λευκό. Διαθέτει μια λειτουργική και εργονομική ζώνη με 3 πλήκτρα αφής για τις βασικές εντολές: έναυση μπουτονιέρας/κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, συνομιλία hands free και ένα 4ο πλήκτρο προγραμματιζόμενο για την λειτουργία που συχνότερα χρησιμοποιεί ο χρήστης (π.χ. φωτισμός κλιμακοστασίου, ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ήχου κλήσης, λήψη μηνυμάτων. Δυνατότητα επιλογής ρυθμίσεων και προγραμματισμού επιπλέον λειτουργιών μέσω της οθόνης αφής και του μενού. 16 διαθέσιμοι ήχοι κλήσης Λειτουργία MEMO καταγραφή γραπτών μηνυμάτων με τη χρήση του πληκτρολογίου ή εγγραφή προφορικών μηνυμάτων για τους άλλους ενοίκους της κατοικίας. Η συσκευή ταυτοποιείται είτε με τις αντιστάσεις ταυτοποίησης, είτε μέσω του μενού, οπότε και επιτυγχάνονται καλύτερα αποτελέματα αναφορικά με τις δυνατότητες και την εξατομίκευση των ρυθμίσεων. Επίσης, χάρη στη σύνδεση Wi-Fi που διαθέτει, μπορεί να συνδεθεί μέσω της δωρεάν εφαρμογής Door Entry App (διαθέσιμη για Android και ios) με smartphone, από το οποίο είναι δυνατός ο έλεγχος βασικών λειτουργιών (αποδοχή κλήσεων, άνοιγμα της κλειδαριάς, ενεργοποίηση του φωτισμού κλιμακοστασίου, κυκλική εναλλαγή των καμερών και άλλα) Όπως το αρ. καταλ , αλλά σε χρώμα μαύρο ΕΞΥΠΝΑ ΣΥΝΔΕΔΕΜΕΝΑ ΚΟΥΔΟΥΝΙΑ ΜΙΑ ΣΗΜΑΝΣΗ ΠΟΥ ΠΡΟΣΔΙΟΡΙΖΕΙ ΤΑ ΕΞΥΠΝΑ ΣΥΝΔΕΔΕΜΕΝΑ ΠΡΟΪΟΝΤΑ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ELIOT BY LEGARND 30 Κάθε συνδεδεμένο προϊόν του προγράμματος Eliot by Legrand που βρίσκεται στα έντυπα της Legrand και Bticino φέρει τη σήμανση Eliot. Αυτό πιστοποιεί ότι το έξυπνο συνδεδεμένο προϊόν προσφέρει σημαντικά πλεονεκτήματα, ότι το απόρρητο των δεδομένων είναι διασφαλισμένο και ότι όλα έχουν σχεδιαστεί για να κάνουν τη ζωή σας ευκολότερη. ΣΗΜΕΊΩΣΗ Για τη χρήση της οθόνης CLASS 300 X13E σε συνδυασμό με smartphone, ο χρήστης πρέπει να προβεί στην αγορά του απαραίτητου εξοπλισμού για την πρόσβαση στο διαδίκτυο και σύνδεσης μέσω ενός παρόχου internet. Η BTicino δεν συμμετέχει σε αυτό. Ο χρήστης πρέπει να εγκαταστήσει την εφαρμογή Door Entry στο smartphone του για να μπορεί να ελέγχει με αυτό μέσω internet το σύστημα θυροτηλεόρασης. Σε κάθε περίπτωση, η καλή λειτουργία μεταξύ της οθόνης Class 300X13E και της εφαρμογής εξαρτάται από την ποιότητα του σήματος Wi-Fi και 3/4G, το συμβόλαιο της οικιακής σύνδεσης στο internet και το συμβόλαιο διαχείρισης δεδομένων στο smartphone. Σε περίπτωση που κάποιο από τα παραπάνω δεν συνάδει με τις απαιτήσεις καλής λειτουργίας της οθόνης, η BTicino δεν φέρει καμία ευθύνη για οποιαδήποτε δυσλειτουργία. Το προϊόν λειτουργεί με σύστημα VoIP streaming συνεπώς πρέπει να ελεγχθεί ότι ο πάροχος επιτρέπει τη μεταφορά των δεδομένων και δεν τα μπλοκάρει. Τέλος, η χρήση της εφαρμογής καταναλώνει δεδομένα, το κόστος των οποίων επιβαρύνει το χρήστη.

33 CLASS Aρ. καταλ. ΟΘΟΝΗ CLASS 300 V13E Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hands free) με μεγάλη έγχρωμη LCD οθόνη υψηλής ευκρίνειας αφής 7, σε χρώμα λευκό. Διαθέτει μια λειτουργική και εργονομική ζώνη με 3 πλήκτρα αφής για τις βασικές εντολές: έναυση μπουτονιέρας/κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, συνομιλία hands free και ένα 4ο πλήκτρο προγραμματιζόμενο για την λειτουργία που συχνότερα χρησιμοποιεί ο χρήστης (π.χ. φωτισμός κλιμακοστασίου, ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ηχου κλήσης, λήψη μηνυμάτων. Δυνατότητα επιλογής ρυθμίσεων και προγραμματισμού επιπλέον λειτουργιών μέσω της οθόνης αφής και του μενού. 16 διαθέσιμοι ήχοι κλήσης Λειτουργία MEMO καταγραφή γραπτών μηνυμάτων με τη χρήση του πληκτρολογίου ή εγγραφή προφορικών μηνυμάτων για τους άλλους ενοίκους της κατοικίας. Η συσκευή ταυτοποιείται είτε με τις αντιστάσεις ταυτοποίησης, είτε μέσω του μενού, οπότε και επιτυγχάνονται καλύτερα αποτελέματα αναφορικά με τις δυνατότητες και την εξατομίκευση των ρυθμίσεων Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά Όπως το αρ. καταλ , αλλά σε χρώμα μαύρο Aρ. καταλ. ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΡΑΠΕΖΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Βάση επιτραπέζιας τοποθέτησης για τις οθόνες της σειράς CLASS Καλώδιο 8 αγωγών με κονέκτορα για επιτραπέζια τοποθέτηση ΤΡΟΦΟΔΟΤΙΚΟ Επιπλέον τροφοδοτικό 2 στοιχείων που μπορεί να χρησιμοποιηθεί σε συνδυασμό με την οθόνη CLASS300 X13E (344642/3) σε εγκατάσταση πολλών διαμερισμάτων ΟΘΟΝΗ CLASS 300 V13M MEMORY Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hands free) με μεγάλη έγχρωμη LCD οθόνη υψηλής ευκρίνειας αφής 7, σε χρώμα λευκό. Διαθέτει όλα τα χαρακτηριστικά και τις δυνατότητες της οθόνης CLASS300 V13E αρ.καταλ και επιλέον αυτόματο καταγραφέα και μνήμη εικόνας και ήχου που εξασφαλίζει την αποθήκευσης της εικόνας και των ηχητικών μηνυμάτων των επισκεπτών που έκαναν κλήση στη μπουτονιέρα κατά την απουσία των ενοίκων. Με την κατάλληλη εντολή εμφανίζεται η εικόνα των επισκεπτών και ακούγονται τα ηχητικά μηνύματα που άφησαν. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 31

34 ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ CLASS Aρ. καταλ. OΘΟΝH CLASS 100 V12E Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hanfds free) με έγχρωμη LCD οθόνη 4.3 (16:9). Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free και 4 επιπλέον προγραμματιζόμενα ανάλογα με τις επιθυμητές λειτουργίες (πχ. ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι), ρύθμισης έντασης ήχου (και ακύρωση) καθώς και χρώματος, φωτεινότητας και αντίθεσης της οθόνης μέσω του μενού. Εναλλακτικές δυνατότητες τοποθέτησης (με τα κατάλληλα εξαρτήματα): επίτοιχη, εντοιχιζόμενη, επιτραπέζια, σε συνδυασμό με ακουστικό, και με ρυθμιζόμενη κλίση (στην επίτοιχη και την εντοιχιζόμενη). Η βάση για επίτοιχη τοποθέτηση περιλαμβάνεται στη συσκευασία. Τα εξαρτήματα για τους άλλους τρόπους τοποθέτησης, πρέπει να αγοραστούν ξεχωριστά. Η συσκευή χρειάζεται ταυτοποίηση. OΘΟΝH CLASS 100 V12B Μόνιτορ 2 καλωδίων χωρίς ακουστικό (hanfds free) με έγχρωμη LCD οθόνη 3,5. Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/ κυκλική εναλλαγή καμερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free. LEDs ένδειξης για: ακύρωση ηχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι), ρύθμισης έντασης ήχου (και ακύρωση) καθώς και χρώματος και φωτεινότητας της οθόνης με τα αντίστοιχα πλήκτρα. Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. Aρ. καταλ. ΘΥΡΟΤΗΛΕΦΩΝΟ CLASS 100 A12M Θυροτηλέφωνο 2 καλωδίων με ακουστικό. Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή μπουτονιερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου και 4 επιπλέον προγραμματιζόμενα ανάλογα με τις επιθυμητές λειτουργίες (πχ. ενδοεπικοινωνία, επιπλέον κλειδαριά, κλπ). LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι) και ρύθμισης της έντασης του ήχου (και ακύρωση). Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. ΘΥΡΟΤΗΛΕΦΩΝΟ CLASS 100 A12B Θυροτηλέφωνο 2 καλωδίων χωρίς ακουστικό (hanfds free). Διαθέσιμα πλήκτρα: έναυση μπουτονιέρας/κυκλική εναλλαγή μπουτονιερών, έλεγχος κλειδαριάς, φωτισμός κλιμακοστασίου, συνομιλία hands free. LEDs ένδειξης για: ακύρωση ήχου κλήσης, κατάσταση πόρτας, σύνδεση με τη μπουτονιέρα. Δυνατότητα επιλογής ήχου κλήσης (16 διαθέσιμοι ήχοι) και ρύθμισης της έντασης του ήχου (και ακύρωση) με τα αντίστοιχα πλήκτρα. Δυνατότητα επίτοιχης (η βάση περιλαμβάνεται στη συκευασία) και επιτραπέζιας τοποθέτησης (με το κατάλληλο εξάρτημα που αγοράζεται χωριστά. Η συσκευή χρειάζεται ταυτοποίηση. 32

35 ΕΞΑΡΤΗΜΑΤΑ ΜΟΝΙΤΟΡ CLASS100V12E, Aρ. καταλ. ΑΡ. ΚΑΤΑΛ Εξάρτημα χωνευτής τοποθέτησης Εξάρτημα για χωνευτή τοποθέτηση και ρυθμιζόμενη κλίση. Αυτός ο τύπος τοποθέτησης επιτρέπει στον χρήστη να ρυθμίσει την κλίση της οθόνης προσαρμόζοντάς τη σε διαφορετικές γωνίες θέασης Εξάρτημα για επίτοιχη τοποθέτηση και ρυθμιζόμενη κλίση. Αυτός ο τύπος τοποθέτησης επιτρέπει στον χρήστη να ρυθμίσει την κλίση της οθόνης προσαρμόζοντάς τη σε διαφορετικές γωνίες θέασης Εξάρτημα με ακουστικό για την επίτοιχη ή επιτραπέζια τοποθέτηση. Με αυτή την εγκατάσταση είναι δυνατή η διπλή λειτουργία του μόνιτορ, δηλαδή χρήση του ακουστικού και συνομιλία hands free. Σε περίπτωση επιτραπέζιας τοποθέτησης πρέπει να αγοραστούν επιπλέον 2 τεμάχια από τη βάση με αρ. καταλ Aρ. καταλ. ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΡΑΠΕΖΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ Βάση επιτραπέζιας τοποθέτησης για όλα τα προϊόντα της σειράς CLASS Καλώδιο 8 αγωγών με κονέκτορα για επιτραπέζια τοποθέτηση ΜΈΓΙΣΤΗ ΕΥΕΛΙΞΊΑ ΤΟΠΟΘΈΤΗΣΗΣ ΜΕ ΤΗ ΧΡΉΣΗ ΕΙΔΙΚΏΝ ΕΞΑΡΤΗΜΆΤΩΝ ΕΠΙΤΟΙΧΗ ΧΩΝΕΥΤΗ ΜΕ ΡΥΘΜΙΣΗ ΤΗΣ ΚΛΙΣΗΣ Ο κλασικός τρόπος τοποθέτησης Το πιο λεπτό προφίλ, μόνο 9 mm από τον τοίχο Χωνευτή ή επίτοιχη τοποθέτηση με ρύθμιση της κλίσης της οθόνης, για βέλτιστη γωνία θέασης ΜΕ ΑΚΟΥΣΤΙΚΟ ΕΠΙΤΡΑΠΕΖΙΑ Εάν προτιμάτε τη λύση του ακουστικού ή επιθυμείτε απόρρητο της επικοινωνίας Δυνατότητα επιτραπέζιας τοποθέτησης της οθόνης χωρίς ή και με ακουστικό ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 33

36 ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ LIVINGLIGHT VIDEO DISPLAY Ε LNA4826BI LNA4826TE LNA4826AR Aρ. καταλ. LIVINGLIGHT VIDEO DISPLAY Μόνιτορ χωρίς ακουστικό με έγχρωμη οθόνη LCD 2,5 και εύχρηστο μενού με εικονίδια. Διαθέτει πλήκτρα για πλοήγηση στο μενού, αυτόματη ενεργοποίηση της κάμερας, άνοιγμα κλειδαριάς, φωτισμός κλιμακοστασίου, ακύρωση ήχου κλήσης, λειτουργία hands free κλπ. Με ενδεικτικό Led σήμανσης για ένδειξη της ακύρωσης του ήχου κλήσης, της κατάστασης της κλειδαριάς, της λειτουργίας professional studio, κλπ. Η ταυτοποίηση γίνεται με τις αντιστάσεις ταυτοποίησης και από το μενού. Θύρα USB για τον προγραμματισμό. Εντοιχίζεται με το κουτί 506Ε. Δέχεται τα παρακάτω πλακίδια και πλαίσια φινιρίσματος (δυνατότητα συνδυασμού ίδιων ή διαφορετικών χρωμάτων πλαισίων και πλακιδίων) Μόνιτορ όπως το για εγκατάσταση με πλαίσια AIR Πλακίδιο σε χρώμα Λευκό Πλακίδιο σε χρώμα Αλουμίνιο Πλακίδιο σε χρώμα Γραφίτης LNA4826BI Πλαίσιο φινιρίσματος σε χρώμα Λευκό LNA4826TE Πλαίσιο φινιρίσματος σε χρώμα Αλουμίνιο LNA4826AR Πλαίσιο φινιρίσματος σε χρώμα Γραφίτης 506Ε Κουτί εντοιχισμού για την οθόνη LIVINGLIGHT VIDEO DISPLAY. Διάσταση 108 x 118 x 51,5 mm Δυνατότητα προσαρμογής όλων των πλαισίων της σειράς Livinglight (βλ. Κατάλογο Livinglight) Διάσταση πλαισίων LIVINGLIGHT 120 x 134 x 9,3 mm Σύνθεση οθόνης LIVINGLIGHT VIDEO DISPLAY ΚΟΥΤΙ ΕΝΤΟΙΧΙΣΜΟΥ Πλακίδιο Λευκό Πλακίδιο Αλουμίνιο Πλαίσιο Λευκό Πλακίδιο Γραφίτης Πλαίσιο Αλουμίνιο VIDEO DISPLAY Πλαίσιο Γραφίτης 34

37 AXOLUTE SPRINT & SPRINT BASE Aρ. καταλ. AXOLUTE NIGHTER & WHICE Mόνιτορ χωρίς ακουστικό, με έγχρωμη οθόνη LCD 8. Επιφάνεια από ανθεκτικό κρύσταλλο πάχους 8mm και πλήκτρα αφής (αρκεί απλή πίεση για την ενεργοποίηση της εντολής). Διαθέτει πλήκτρα για πλοήγηση στο μενού, αυτόματη ενεργοποίηση της κάμερας, άνοιγμα κλειδαριάς, φωτισμό κλιμακοστασίου, ακύρωση ήχου κλήσης, λειτουργία hands free, κ.λ.π. Με ενδεικτικό led σήμανσης για ένδειξη της ακύρωσης του ήχου κλήσης, της κατάστασης της κλειδαριάς, της λειτουργίας professional studio, κλπ. Η ταυτοποίηση γίνεται με τις αντιστάσεις ταυτοποίησης και από το μενού. Θύρα USB για τον προγραμματισμό. Τοποθετείται επίτοιχα με τη βάση που περιλαμβάνεται στη συσκευασία Όπως για τον αρ. καταλ Χρώμα λευκό ΘΥΡΟΤΗΛΕΦΩΝO SPRINT Θυροτηλέφωνο σε λευκό χρώμα για εγκαταστάσεις 2 καλωδίων. Διαθέτει ένα μπουτόν για άνοιγμα κλειδαριάς, ένα μπουτόν για βοηθητικές λειτουργίες, το οποίο είναι αρχικά προγραμματισμένο για τη λειτουργία της κλήσης ορόφου. Δέχεται εξάρτημα ακύρωσης του ήχου κλήσης, αρ. καταλ Η ένταση του ήχου κλήσης ρυθμίζεται σε τρία επίπεδα. Τοποθετείται επίτοιχα Εξάρτημα ακύρωσης του ήχου κλήσης και / ή συμπληρωματικό κουδούνι. Διαθέτει ένα διακόπτη και ένα ενδεικτικό LED που ανάβει όταν είναι ενεργοποιημένη η ακύρωση. ΘΥΡΟΤΗΛΕΦΩΝO SPRINT BASE Θυροτηλέφωνο σε λευκό χρώμα για εγκαταστάσεις 2 καλωδίων. Διαθέτει ένα μπουτόν για άνοιγμα κλειδαριάς και ένα μπουτόν για την λειτουργία που επιθυμεί ο χρήστης βάσει ταυτοποίησης. Δυνατότητα ρύθμισης της έντασης του ήχου κλήσης σε 3 επίπεδα. Τοποθετείται επίτοιχα. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 35

38 ΕΞΑΡΤΗΜΑΤΑ ΕΞΑΡΤΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ SELV F Αρ. καταλ. ΤΡΟΦΟΔΟΤΙΚΑ, EΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ, INTERFACES Τροφοδοτικό για εγκαταστάσεις θυροτηλεόρασης και θυροτηλεφώνου 2 καλωδίων. Τοποθέτηση σε ράγα, 8 στοιχεία. Τροφοδοσία: 230V a.c Hz Τροφοδοτικό για εγκαταστάσεις θυροτηλεφώνου 2 καλωδίων με 26 θυροτηλέφωνα max. Τοποθέτηση σε ράγα, 6 στοιχεία. Τροφοδοσία: 230V a.c Hz Τροφοδοτικό για εγκαταστάσεις θυροτηλεφώνου 2 καλωδίων με 20 θυροτηλέφωνα max. Τοποθέτηση σε ράγα, 6 στοιχεία. Τροφοδοσία: 230V a.c Hz Εξάρτημα για το τροφοδοτικό που χρησιμοποιείται στις εγκαταστάσεις θυροτηλεόρασης. Τοποθέτηση σε ράγα, 2 στοιχεία F441 Εξάρτημα για το τροφοδοτικό με 4 εισόδους και 4 εξόδους. Επιτρέπει τη σύνδεση έως 4 μπουτονιερών (1 σε κάθε είσοδο) και έως 4 ανερχόμενων στηλών (1 σε κάθε έξοδο). Σε κάθε ανερχόμενη στήλη μπορούν να συνδεθούν έως 24 οθόνες ή θυροτηλέφωνα και 6 διακλαδωτές ορόφου. Τοποθέτηση σε ράγα, 6 στοιχεία. Xρησιμοποιείται σε αντικατάσταση του εξαρτήματος αρ. καταλ Interface διαμερίσματος επιτρέπει, σε εγκαταστάσεις 2 καλωδίων, τη δημιουργία στο εσωτερικό της κατοικίας, μιας ανεξάρτητης εγκατάστασης θυροτηλεόρασης και επίβλεψης των ιδιωτικών χώρων. Τοποθέτηση σε ράγα, διαστάσεις 4 στοιχεία Στοιχείο επέκτασης της εγκατάστασης επιτρέπει την αύξηση των αποστάσεων μεταξύ μπουτονιέρας και τελευταίας οθόνης, τη δημιουργία ανερχόμενων στηλών με ανεξάρτητες μπουτονιέρες και κάμερες και την αύξηση του αριθμού των οθονών στην κατοικίας. Τοποθέτηση σε ράγα, 4 στοιχεία Διακλαδωτής ορόφου, 4 έξοδοι για καλωδίωση σε μορφή αστέρα Interface κλήσης ορόφου. Με τη σύνδεση συμβατικών μπουτόν είναι δυνατή η γενική κλήση ορόφου για ενεργοποίηση του φωτισμού του κλιμακοστασίου και ο έλεγχος της κλειδαριάς (απαιτείται ειδικό ρελέ). Ταυτοποιείται με τις αντιστάσεις ταυτοποίησης Μετατροπέας σήματος εικόνας από ομοαξονικό σε 2 καλωδίων για τηλεκάμερες των 12V d.c. Ένας ακροδέκτης χρησιμοποιείται για την άμεση τροφοδοσία της κάμερας Αρ. καταλ. ΡΕΛΕ ΕΛΕΓΧΟΥ Ρελέ για την ενεργοποίηση του φωτισμού, το άνοιγμα κλειδαριάς, ή τον έλεγχο άλλων λειτουργιών. Τοποθέτηση σε ράγα, 2 στοιχεία Ρελέ για την τροφοδοσία και την ενεργοποίηση μιας ηλεκτρικής κλειδαριάς. Τοποθέτηση σε ράγα, 2 στοιχεία ΕΞΑΡΤΗΜΑΤΑ ΚΑΛΩΔΙΩΣΗΣ Ενισχυτής σήματος εικόνας, κατάλληλος για εγκαταστάσεις με καλώδιο μη συνεστραμμένων ζευγών που η απόσταση μπουτονιέρας - τελευταίας οθόνης υπερβαίνει τα 50 m. Επιτρέπει την καλή μετάδοση του σήματος για απόσταση μπουτονιέρας τελευταίας οθόνης έως 100 m Εξάρτημα επέκτασης για μπουτονιέρες με περισσότερα από 26 μπουτόν κλήσης Καλώδιο σύνδεσης στοιχείων μηχανισμών μπουτόν κλήσης στις μπουτονιέρες SFERA NEW και SFERA ROBUR. Μήκος 62 cm Ρελέ για τον έλεγχο της κλειδαριάς. Χρησιμοποιείται με τις μπουτονιέρες SFERA CLASSIC (μόνο με το στοιχείο αρ. καταλ ) Καλώδιο για σύνδεση των οθονών που είναι τοποθετημένες σε επιτραπέζια βάση 3499 Εξάρτημα τερματισμού, σε περίπτωση ανερχόμενης στήλης ή γραμμής διαμερίσματος όπου η τελευταία συσκευή δεν έχει μικροδιακόπτη ΚΑΛΩΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ Καλώδιο για εγκαταστάσεις θυροτηλεόρασης ή θυροτηλεφώνου 2 καλωδίων με 2 συνεστραμμένους αγωγούς. Μήκος 200 μ. Εξασφαλίζει καλύτερη επίδοση στις εγκαταστάσεις θυροτηλεόρασης και επιτρέπει μεγαλύτερη απόσταση μεταξύ μπουτονιέρας - οθόνης σε σχέση με την χρήση άλλων καλωδίων. INTERFACES ΜΕ ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ BTICINO Interface 2Κ/ΙΡ για την δημιουργία μεγάλων εγκαταστάσεων με κεντρική είσοδο IP και ανερχόμενες στήλες 2 καλωδίων, 10 στοιχεία 36

39 ΕΞΑΡΤΗΜΑΤΑ 3501/0 3501/1 3501/2 3501/3 3501/4 3501/5 3501/ /7 3501/8 3501/9 BT-3501K Αρ. καταλ. ΑΝΤΙΣΤΑΣΕΙΣ ΤΑΥΤΟΠΟΙΗΣΗΣ (ΣΥΣΚΕΥΑΣΙΑ 10 ΤΕΜ.) 3501/0 Αντίσταση ταυτοποίησης /1 Αντίσταση ταυτοποίησης /2 Αντίσταση ταυτοποίησης /3 Αντίσταση ταυτοποίησης /4 Αντίσταση ταυτοποίησης /5 Αντίσταση ταυτοποίησης /6 Αντίσταση ταυτοποίησης /7 Αντίσταση ταυτοποίησης /8 Αντίσταση ταυτοποίησης /9 Αντίσταση ταυτοποίησης /SLA Αντίσταση ταυτοποίησης SLA 3501/JMP Αντίσταση ταυτοποίησης JMP 3501Κ ΚΙΤ ΑΝΤΙΣΤΑΣΕΩΝ ΤΑΥΤΟΠΟΙΗΣΗΣ Kit αντιστάσεων ταυτοποίησης αποτελούμενο από: - 10 τεμάχια από κάθε είδος αντίστασης από 0 έως 9-2 αποσπώμενοι κονέκτορες μπλε χρώματος 8 επαφών - 2 αποσπώμενοι κονέκτορες πράσινου χρώματος 2 επαφών - 1 λαβίδα - 1 πλαστικό κατσαβίδι Αρ. καταλ. ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΗΧΗΤΙΚΗ ΣΥΣΚΕΥΗ Συμπληρωματική ηχητική συσκευή για μεταφορά της ηλεκτρονικής κλήσης σε περισσότερους χώρους. Διαθέτει ποτενσιόμετρο για την ρύθμιση της έντασης ΚΑΜΕΡΑ ΕΞΩΤΕΡΙΚΩΝ ΧΩΡΩΝ 2 ΚΑΛΩΔΙΩΝ Μίνι-κάμερα, έγχρωμη για εξωτερικούς χώρους, IP65, με ενσωματωμένο προστατευτικό εξωτερικό περίβλημα. CMOS 1/3 ανάλυση 330 οριζόντιων γραμμών, φακός F: 6mm F: 2,3mm. ΗΛΕΚΤΡΟΝΙΚΑ ΚΛΕΙΔΙΑ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗΣ Ηλεκτρονικό κλειδί μαύρο Ηλεκτρονικό κλειδί κόκκινο Ηλεκτρονικό κλειδί πράσινο Ηλεκτρονικό κλειδί μπλε Προγραμματιστής για τα ηλεκτρονικά κλειδιά (συνδέεται σε PC) ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΟΘΟΝΕΣ & ΘΥΡΟΤΗΛΕΦΩΝΑ 37

40 ΕΞΑΡΤΗΜΑΤΑ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΘΥΡΩΡΕΙΟΥ Aρ. καταλ. ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΘΥΡΩΡΕΙΟΥ Κεντρική μονάδα θυρωρείου 2 καλωδίων. Πρόσβαση σε διάφορες υπηρεσίες (λειτουργίες θυροτηλεόρασης, έλεγχος κλειδαριάς ή/και φωτισμού κλιμακοστασίου, παρακολούθηση συναγερμών διαμερισμάτων) απευθείας από το πληκτρολόγιο ή μέσω του μενού με εικονίδια. Mε έγχρωμη οθόνη LCD 7, ακουστικό και δυνατότητα ανοιχτής ακρόασης (hands free), πλήκτρα για βασικές λειτουργίες και προγραμματιζόμενα. Ο προγραμματισμός γίνεται απευθείας στη μονάδα ή μέσω υπολογιστή με το λειτουργικό πρόγραμμα που υπάρχει στη συσκευασία της μονάδας. Παραδίδεται με βάση επιτραπέζιας τοποθέτησης Καλώδιο (8 αγωγών) για την επιτραπέζια τοποθέτηση της κεντρικής μονάδας θυρωρείου, αρ.καταλ Αρ. καταλ. ΛΟΓΙΣΜΙΚΟ ΚΕΝΤΡΟΥ ΘΥΡΩΡΕΙΟΥ Λογισμικό για κέντρο θυρωρείου για διαχείριση κλήσεων θυροτηλεφώνου ή θυροτηλεόρασης σε μικτές εγκαταστάσεις 2 καλωδίων / IP. Το λογισμικό (για λειτουργικό σύστημα Windows) επιτρέπει την λήψη, τη διαχείριση και τη μεταφορά κλήσεων από τη μπουτονιέρα και την οθόνη ή το θυροτηλέφωνο. Εξασφαλίζει οπτική επίβλεψη της κατοικίας με τη δυνατότητα κυκλικής εναλλαγής εικόνων από τις κάμερες και την επιλογή λειτουργίας ημέρας και νύχτας - Λειτουργικά συστήματα που υποστηρίζονται: Microsoft Windows XP Service Pack 2, Windows Vista και Windows 7. - Απαραίτητο λογισμικό: NET Framework 3.5 ή μεγαλύτερο. Λήψη και διαχείριση συναγερμών Ενεργοποίηση κάμερας μπουτονιέρας Λήψη κλήσης μπουτονιέρας Άναμμα φωτισμού κλιμακοστασίου CLAK Άνοιγμα κλειδαριάς Επικοινωνία με τα διαμερίσματα 38

41 ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ DIY 2 ΚΑΛΩΔΙΩΝ ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ 2 ΚΑΛΩΔΙΩΝ ΚΙΤ ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΜΠΟΥΤΟΝΙΕΡEΣ SFERA CLASSIC ΣΥΣΤΗΜΑ ΑΝΑΛΟΓΙΚΟ 4 + Ν ΑΛΛΑ ΠΡΟΪΟΝΤΑ, ΔΙΑΣΤΑΣΕΙΣ, ΕΥΡΕΤΗΡΙΟ ΚΩΔΙΚΩΝ ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΑΛΛΑ ΠΡΟΪΟΝΤΑ 39

42 ΚΙΤ ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ DIY 2 ΚΑΛΩΔΙΩΝ Σύστημα θυροτηλεόρασης για απόλυτη ασφάλεια ΕΓΧΡΩΜΕΣ ΟΘΟΝΕΣ ΑΦΗΣ 7 & 10 Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη αφής και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. Οι έγχρωμες οθόνες αφής 10 και 7 διαθέτουν μνήμη audio & video, Mp3 ringtones και καλώδιο τροφοδοσίας. Τα kit μπορούν να επεκταθούν με την προσθήκη έως και 2 συμπληρωματικών οθονών. Φινίρισμα αλουμίνιο. ΕΓΧΡΩΜΗ ΟΘΟΝΗ 7 ΚΑΘΡΕΦΤΗΣ Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη 7 Καθρέφτη και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. ΕΓΧΡΩΜΗ ΟΘΟΝΗ 4,3 Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη 4,3 σε λευκό χρώμα και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. Το kit περιλαμβάνει διαθέτει καλώδιο τροφοδοσίας και μπορεί να επεκταθεί με την προσθήκη έως και 2 συμπληρωματικών οθονών. 40

43 ΚΙΤ ΜΕ ΟΘΟΝΗ ΑΦΗΣ 10 Οθόνες (Kit με έγχρωμη οθόνη αφής 10 ) ΚΙΤ ΜΕ ΟΘΟΝΗ ΑΦΗΣ (Kit με έγχρωμη οθόνη αφής 7 ) ΚΙΤ ΜΕ ΟΘΟΝΗ 7 ΚΑΘΡΕΦΤΗΣ (Kit με έγχρωμη οθόνη 7 Καθρέφτης) ΚΙΤ ΜΕ ΟΘΟΝΗ 4, (Kit με έγχρωμη οθόνη 4,3 ) (Συμπληρωματική έγχρωμη οθόνη αφής 10 ) (Συμπληρωματική έγχρωμη οθόνη αφής 7 ) (Συμπληρωματική έγχρωμη οθόνη 7 Καθρέφτης) (Συμπληρωματική έγχρωμη οθόνη 4.3 ) Συμπληρωματική μπουτονιέρα (Συμπληρωματική μπουτονιέρα με σκέπαστρο προστασίας από βροχή) Συμπληρωματική εξωτερική κάμερα ασφαλείας (Εξωτερική κάμερα ασφαλείας) ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΑΛΛΑ ΠΡΟΪΟΝΤΑ 41

44 ΚΙΤ ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ DIY 2 ΚΑΛΩΔΙΩΝ Αρ. καταλ. ΚΙΤ ΜΕ ΕΓΧΡΩΜΕΣ ΟΘΌΝΕΣ ΑΦΗΣ 10 ΚΑΙ 7 Πλήρη video kits Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη αφής και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. Οι έγχρωμες οθόνες αφής 10 και 7 διαθέτουν μνήμη audio & video, Mp3 ringtones και καλώδιο τροφοδοσίας. Τα kit μπορούν να επεκταθούν με την προσθήκη έως και 2 συμπληρωματικών οθονών Πλήρες kit με μπουτονιέρα και οθόνη αφής Πλήρες kit με μπουτονιέρα και οθόνη αφής 7 Επιπλέον συμπληρωματικές οθόνες Επιπλέον συμπληρωματική οθόνη αφής Επιπλέον συμπληρωματική οθόνη αφής 7 ΚΙΤ ΜΕ ΕΓΧΡΩΜΗ ΟΘΌΝΗ 7 ΚΑΘΡΕΦΤΗΣ Πλήρες video kit Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη 7 Καθρέφτη και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. Το kit περιλαμβάνει διαθέτει καλώδιο τροφοδοσίας και μπορεί να επεκταθεί με την προσθήκη έως και 2 συμπληρωματικών οθονών Πλήρες kit με μπουτονιέρα και οθόνη 7 Καθρέφτη Επιπλέον συμπληρωματική οθόνη Επιπλέον συμπληρωματική οθόνη 7 Καθρέφτης Αρ. καταλ. ΚΙΤ ΜΕ ΕΓΧΡΩΜΗ ΟΘΌΝΗ 4,3 Πλήρες video kit Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη 4,3 σε λευκό χρώμα και μπουτονιέρα επίτοιχης τοποθέτησης, IP54. Η μπουτονιέρα έχει φινίρισμα αλουμίνιο, διαθέτει μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα. Δυνατότητα σύνδεσης με κάμερα ασφαλείας. Το kit περιλαμβάνει διαθέτει καλώδιο τροφοδοσίας και μπορεί να επεκταθεί με την προσθήκη έως και 2 συμπληρωματικών οθονών Πλήρες kit με μπουτονιέρα και οθόνη 4,3 Επιπλέον συμπληρωματική οθόνη Επιπλέον συμπληρωματική οθόνη 4,3 ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΜΠΟΥΤΟΝΙΕΡΑ & ΚΆΜΕΡΑ Συμπληρωματική μπουτονιέρα επίτοιχης τοποθέτησης. Στεγανότητα IP54, φινίρισμα αλουμίνιο, μεταλλικό σκέπαστρο προστασίας από βροχή, κάμερα με ευρυγώνιο φακό 95 0, LED για νυχτερινό φωτισμό και φωτιζόμενη θέση ετικέττας που δέχεται 1 ή 2 ονόματα Συμπληρωματική εξωτερική κάμερα ασφαλείας που συνδέεται απευθείας στη μπουτονιέρα. Στεγανότητα IP66. Νυχτερινός φωτισμός. Μετασχηματιστής, καλώδιο τροφοδοσίας και καλώδιο ήχου περιλαμβάνονται στη συσκευασία. Λευκό φινίρισμα. 42

45 ΚΙΤ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ 2 ΚΑΛΩΔΙΩΝ ΚΙΤ ΘΥΡΟΤΗΛΕΦΩΝΟΥ Αρ. καταλ. ΚΙΤ POLYX VIDEO - LINEA 2000 METAL ΕΠΙΤΟΙΧΗ Κit θυροτηλεόρασης 2 καλωδίων με έγχρωμη οθόνη POLYX VIDEO και μπουτονιέρα LINEA 2000 METAL, επίτοιχης τοποθέτησης, υψηλής αντοχής ΙΚ07. Αρ. καταλ. KIT SPRINT - LINEA Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης, αναλογικής τεχνολογίας με χρήση μόνο 2 καλωδίων. Δυνατότητα παράλληλης σύνδεσης μέχρι 4 επιπλέον συμπληρωματικών θυροτηλεφώνων αρ. καταλ Ιδανικό για αντικαταστάσεις παλαιών κουδουνιών και μετατροπή της εγκατάστασης σε θυροτηλέφωνο χωρίς επιπλέον καλωδίωση Σύνθεση Αρ. καταλ. Ποσότητα Μπουτονιέρα LINEA μπουτόν κλήσης Θυροτηλέφωνο SPRINT 1 Τροφοδοτικό (ανταλλακτικό) Συμπληρωματικό θυροτηλέφωνο Αρ. καταλ. KIT SWING BASE - LINEA 2000, ΕΠΙΤΟΙΧΗ Kit θυροτηλεόρασης 2 καλωδίων με A/M οθόνη SWING BASE και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. KIT SPRINT - LINEA Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. Για μονοκατοικία Kit με θυροτηλέφωνο SPRINT και μπουτονιέρα LINEA 2000 επίτοιχης τοποθέτησης. Για 2 κατοικίες Σύνθεση Αρ. καταλ Μπουτονιέρα LINEA μπουτόν κλήσης Μπουτονιέρα LINEA μπουτόν κλήσης Θυροτηλέφωνο SPRINT Τροφοδοτικό Τα kit αντιπροσωπεύουν μία οικονομική και πρακτική λύση για εγκαταστάσεις θυροτηλεφώνου μονοκατοικιών ή διπλοκατοικιών. Το kit με αρ. καταλ διατίθεται μόνο για μονοκατοικία. Παρόλο που είναι αναλογικής τεχνολογίας, η καλωδίωση στην εγκατάσταση γίνεται με τη χρήση μόνο 2 καλωδίων Τα kit με αρ. καταλ και είναι αναλογικής τεχνολογίας (4+Ν) και η καλωδίωση γίνεται με τη χρήση 4 καλωδίων και Ν επιστροφών κλήσης ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΑΛΛΑ ΠΡΟΪΟΝΤΑ 43

46 ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA CLASSIC Κουτιά Γ A Πλάκες κάλυψης και πλαίσια ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ ΜΗΧΑΝΙΣΜΩΝ B θυρομεγάφωνο θυρομεγάφωνο + 1 μπουτόν θυρομεγάφωνο + 2 μπουτόν Για εγκαταστάσεις θυροτηλεόρασης και θυροτηλεφώνου με μπουτόν κλήσης. Διαθέσιμο σε χρώμα αλουμίνιο Aρ. καταλ. KOYTI ΧΩΝΕΥΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΒΑΣΗ ΣΤΗΡΙΞΗΣ Διαστάσεις (mm) Στοιχεία A B Γ μπουτόν μπουτόν μπουτόν μπουτόν φωτ. ετικέττα σήμανσης κάμερα Στοιχεία μηχανισμών συστήματος 2 καλωδίων θυρομεγάφωνο + 2 μπουτόν για θυροτηλέφωνο (max. 26 εσωτερικά) θυρομεγάφωνο + 2 μπουτόν για θυροτηλεόραση audio/video θυρομεγάφωνο audio/video θυρομεγάφωνο audio/video + 1 μπουτόν θυρομεγάφωνο audio/video + 2 μπουτόν ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ μπουτόν κλήσης μπουτόν κλήσης έγχρωμη κάμερα φωτεινή ετικέττα σήμανσης κενή πλάκα κάλυψης στοιχείο στοιχεία (κάθετα) Αλουμίινο στοιχεία (κάθετα) 44

47 ΚΑΤΑΛΟΓΟΣ ΠΡΟΪΟΝΤΩΝ ΑΝΑΛΟΓΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ (4+Ν) Αρ. καταλ. ΣΤΟΙΧΕΙΟ ΘΥΡΟΜΕΓΑΦΩΝΟΥ ΓΙΑ ΜΠΟΥΤΟΝΙΈΡΕΣ SFERA CLASSIC Στοιχείο μηχανισμού θυρομεγαφώνου για εγκαταστάσεις θυροτηλεφώνου, που διαθέτει 2 μπουτόν κλήσης και 1 μπουτόν φωτισμού του κλιμακοστασίου. Oι θέσεις ετικέττας φωτίζονται με μία λάμπα που τοποθετείται σε αποσπώμενο συρτάρι. Oι συνδέσεις στην εγκατάσταση πραγματοποιούνται καλωδιώνοντας τον αποσπώμενο κονέκτορα του μηχανισμού. Στη συσκευασία περιέχονται όλα τα καλώδια σύνδεσης. Δέχεται τις πλάκες κάλυψης αρ. καταλ , , ΣΤΟΙΧΕΙΟ ΜΗΧΑΝΙΣΜΟΥ ΦΩΤ. ΕΤΙΚΕΤΤΑΣ ΣΗΜΑΝΣΗΣ ΓΙΑ ΜΠΟΥΤΟΝΙΈΡΕΣ SFERA CLASSIC Στοιχείο μηχανισμού φωτεινής ετικέττας σήμανσης που χρησιμοποιείται για την ένδειξη της αρίθμησης της οδού ή για κάθε άλλη σήμανση. Δέχεται την πλάκα κάλυψης αρ. καταλ ΣΤΟΙΧΕΙΟ ΜΗΧΑΝΙΣΜΟΥ 4 ΜΠΟΥΤΟΝ ΚΛΗΣΗΣ ΓΙΑ ΜΠΟΥΤΟΝΙΈΡΕΣ SFERA CLASSIC Αναλογικό στοιχείο μηχανισμού 4 φωτιζόμενων μπουτόν κλήσης. Οι συνδέσεις πραγματοποιούνται με την καλωδίωση του αποσπώμενου κονέκτορα. Δέχεται τις πλάκες κάλυψης αρ. καταλ , ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΜΠΟΥΤΟΝΙΈΡΕΣ SFERA CLASSIC Τοποθετούνται στο αναλογικό στοιχείου θυρομεγαφώνου Εξάρτημα για την λειτουργία του απόρρητου της επικοινωνίας σε όλη την εγκατάσταση. Ισχύει μόνο για τη σειρά PIVOT Εξάρτημα για το θυρομεγάφωνο ώστε το ρελέ ελέγχου της ηλεκτρικής κλειδαριάς να μπορεί να τοποθετηθεί κοντά σε αυτή. Έτσι, επιτρέπει την σημαντική μείωση των διατομών των αγωγών στο τμήμα μεταξύ μπουτονιέρας και τροφοδοτικού ΘΥΡΟΤΗΛΕΦΩΝΟ PIVOT Θυροτηλέφωνο PIVOT για αναλογικές εγκαταστάσεις. Διαθέτει μπουτόν για άνοιγμα κλειδαριάς, φωτισμού κλιμακοστασίου και άλλης γενικής λειτουργίας. Η ένταση της κλήσης ρυθμίζεται σε τρία επίπεδα. Επίσης, διαθέτει την λειτουργία για απόρρητο της επικοινωνίας. Τοποθετείται επίτοιχα με τη χρήση της ειδικής βάσης στήριξης που περιέχεται στη συσκευασία. Χρώμα λευκό Αρ. καταλ. ΕΞΑΡΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΦΩΝΟΥ SPRINT Εξάρτημα για ακύρωση του ήχου κλίσης και LED σήμανσης. Επιτρέπει την ακύρωση του ήχου κλήσης από τη μπουτονιέρα και την σήμανση μέσω ενός κόκκινου LED που ανάβει ΕΞΑΡΤΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Ρελέ που τοποθετείται στο εσωτερικό της κάθε κατοικίας για την λειτουργία της ενδοεπικοινωνίας. Σε εγκαταστάσεις πολυκατοικιών η τροφοδοσία πρέπει να πραγματοποιηθεί τοπικά. Τοποθέτηση σε ράγα, 6 στοιχεία Μεταγωγικό ρελέ που τοποθετείται σε εγκαταστάσεις με 2 εισόδους. Όλες οι συνδέσεις πραγματοποιούντα με τους αποσπώμενους κονέκτορες. Τοποθέτηση σε ράγα, 6 στοιχεία Βοηθητικό ρελέ που χρησιμοποιείται για το χειρισμό ενός επιπλέον κουδουνιού ή για οποιοδήποτε άλλο εξάρτημα. Επαφές 5Α 230 a.c. Τοποθέτηση σε ράγα, 3 στοιχεία Πρόσθετος ειδοποιητής τριών τόνων για κλήση από τη μπουτονιέρα. Τοποθέτηση σε ράγα, 3 στοιχεία Interface 2 καλωδίων αναλογικό. Επιτρέπει τη δημιουργία μέσα σε ένα διαμέρισμα μιας εγκατάστασης 2 καλωδίων, όταν η ανερχόμενη στήλη είναι αναλογική (Sfera ή Tersystem). Τοποθέτηση σε ράγα, 4 στοιχεία ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΗΧΗΤΙΚΗ ΣΥΣΚΕΥΗ Συμπληρωματική ηχητική συσκευή για την αναπαραγωγή της κλήσης σε άλλο χώρο. Τοποθετείται επίτοιχα ή μπορεί να εντοιχιστεί με στρογγυλο κουτί ΤΡΟΦΟΔΟΤΙΚΟ Τροφοδοτικό για αναλογικά συστήματα. Τροφοδοσία: 230 Vac, 50/60 Hz. Τοποθέτηση σε ράγα, 8 στοιχεία Ανταλλακτικό τροφοδοτικό για kit Τροφοδοσία 230 V-12 V,18 VΑ. Τοποθέτηση σε ράγα, 3 στοιχεία ΘΥΡΟΤΗΛΕΦΩΝΟ SPRINT Θυροτηλέφωνο SPRINT για αναλογικές εγκαταστάσεις. Η ένταση του ήχου κλίσης ρυθμίζεται σε τρία επίπεδα. Δεν διαθέτει την λειτουργία για απόρρητο της επικοινωνίας. Τοποθετείται επίτοιχα ΣΗΜΕΙΩΣΗ: Τα κουτιά και τα πλαίσια φινιρίσματος ανήκουν στη σειρά SFERA CLASSIC και είναι κοινά με το σύστημα 2 καλωδίων. Για την επιλογή των κωδικών, βλ. διπλανή σελίδα. ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΑΛΛΑ ΠΡΟΪΟΝΤΑ 45

48 ΔΙΑΣΤΑΣΕΙΣ ΜΠΟΥΤΟΝΙΕΡΕΣ SFERA NEW και SFERA ROBUR SFERA NEW KOYTIΑ ENTOIXIΣMOY SFERA ROBUR ΚΟΥΤΙΑ ΕΝΤΟΙΧΙΣΜΟΥ ΕΙΔΙΚΑ (ΜΕΤΑΛΛΙΚΑ) A Γ B ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ DISEGNI IN REALIZZAZIONE ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ Σημείωση: Δυνατότητα χρήσης κουτιών εντοιχισμού SFERA CLASSIC SFERA NEW & SFERA ROBUR ΚΟΥΤΙΑ ΕΠΙΤΟΙΧΗΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΕ ΣΚΕΠΑΣΤΡΟ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΒΡΟΧΗ DISEGNI IN REALIZZAZIONE ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ SFERA NEW & SFERA ROBUR ΣΚΕΠΑΣΤΡΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΒΡΟΧΗ A B Γ ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ

49 SFERA NEW ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ + ΒΑΣΗ ΣΤΗΡΙΞΗΣ SFERA ROBUR ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ SFERA NEW & SFERA ROBUR ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΙΣΜΩΝ 115 ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ , , ,5 91 SFERA ROBUR ΠΛΑΙΣΙΑ ΦΙΝΙΡΙΣΜΑΤΟΣ ΔΙΑΣΤΑΣΕΙΣ Αρ. καταλ. A B Γ ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΔΙΑΣΤΑΣΕΙΣ 47

50 ΔΙΑΣΤΑΣΕΙΣ ΜΠΟΥΤΟΝΙΕΡΕΣ LINEA 3000 LINEA 100 MΠΟΥΤΟΝΙΕΡΕΣ ΕΠΙΤΟΙΧΕΣ , , ΣΚΕΠΑΣΤΡΟ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΒΡΟΧΗ , ,3 194, ΚΟΥΤΙ ΕΝΤΟΙΧΙΣΜΟΥ ΓΙΑ ΧΩΝΕΥΤΗ ΤΟΠΟΘΕΤΗΣΗ , ΕΞΑΡΤΗΜΑΤΑ ΧΩΝΕΥΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ 48

51 ΟΘΟΝΕΣ Σειρά CLASS 100 Σειρά CLASS ,4 22, , Εξαρτήματα για σειρά CLASS 300 ΕΞΑΡΤΗΜΑ ΧΩΝΕΥΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ , ΒΑΣΗ ΕΠΙΤΡΑΠΕΖΙΑΣ ΤΟΠΟΘΕΤΗΣΗΣ ΕΞΑΡΤΗΜΑ ΜΕ ΑΚΟΥΣΤΙΚΟ ΓΙΑ ΕΠΙΤΟΙΧΗ & ΕΠΙΤΡΑΠΕΖΙΑ ΤΟΠΟΘΕΤΗΣΗ , ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΔΙΑΣΤΑΣΕΙΣ 49

52 ΔΙΑΣΤΑΣΕΙΣ ΟΘΟΝΕΣ AXOLUTE NIGHTER & WHICE ΘΥΡΟΤΗΛΕΦΩΝΑ AXOLUTE NIGHTER & WHICE Θυροτηλέφωνα SPRINT και SPRINT BASE , OK C LIVINGLIGHT VIDEO DISPLAY 106 mm 10,5 mm 2,5 117 mm mm 50

53 ΕΥΡΕΤΗΡΙΟ ΚΩΔΙΚΩΝ Αρ. καταλ. Σελ. καταλ E / / / / / / / / / / /JMP /SLA K Αρ. καταλ. Σελ. καταλ ,33,36, , , , , , , , ,48 Αρ. καταλ. Σελ. καταλ , , , , , , , , , , , , , , , , , Κωδικοί με πορτοκαλί χαρακτήρες: Νέα προϊόντα ΣΥΣΤΗΜΑΤΑ ΘΥΡΟΤΗΛΕΟΡΑΣΕΩΝ & ΘΥΡΟΤΗΛΕΦΩΝΩΝ ΕΥΡΕΤΗΡΙΟ 51

54 ΕΥΡΕΤΗΡΙΟ ΚΩΔΙΚΩΝ Αρ. καταλ. Σελ. καταλ , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,46 Αρ. καταλ. Σελ. καταλ , , , , , , , , ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,12, ,13, Αρ. καταλ. Σελ. καταλ ,13, ,13, ,13, Κωδικοί με πορτοκαλί χαρακτήρες: Νέα προϊόντα

55 Αρ. καταλ. Σελ. καταλ. Αρ. καταλ. Σελ. καταλ ,13, ,13, ,13, ,13, ,13, ,13, ,13, ,13, F F ,13, LNA LNA4826AR LNA4826BI LNA4826TE 34 Κωδικοί με πορτοκαλί χαρακτήρες: Νέα προϊόντα Όλες οι υπηρεσίες στη διάθεσή σας για δυναμικές πωλήσεις! Όλες οι υπηρεσίες στη διάθεσή σας για δυναμικές πωλήσεις! INNOVAL LEGRAND Εκθεσιακοί χώροι σε Αθήνα και Θεσσαλονίκη όπου παρουσιάζεται το σύνολο των λύσεων για τον έλεγχο εισόδου, όλα λειτουργικά ώστε να μπορεί ο επισκέπτης να δει και να βιώσει την προστιθέμενη αξία που απολαμβάνει από τέτοιου είδους εφαρμογές ΕΚΠΑΙΔΕΥΣΗ Εξειδικευμένα σεμινάρια σε ειδικά διαμορφωμένες αίθουσες, με στόχο την ενημέρωση και την εκπαίδευσή σας στην τεχνολογία και τα προϊόντα bticino ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ Συμβουλές για την επιλογή υλικών, λύσεις σε απορίες κατά την εγκατάσταση, σωστή και άμεση υποστήριξη στα εγκαταστημένα συστήματα ΔΩΡΕΑΝ ΜΕΛΕΤΗ Δωρεάν μελέτη συστήματος θυροτηλεόρασης Απευθυνθείτε στα τηλέφωνα: (από σταθερό) ή (από κινητό) ή επισκεφτείτε το
