1 ΚΛΙΜΑΤΙΣΤΙΚΑ ΤΟΥΟΤΟΜΙ ZEN 2013 MRK/FK/

2 TZN/TZG-09_12_18_24V3 TZN-09_12_18_24V3 TZG-09_12_18_24V3

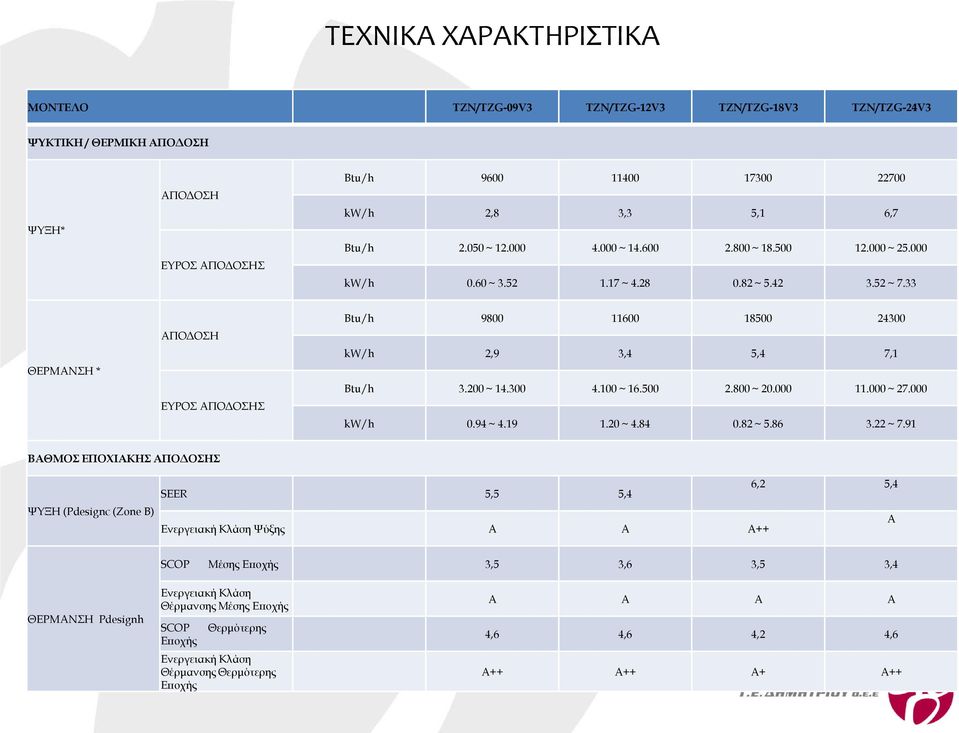

3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ TZN/TZG-09V3 TZN/TZG-12V3 TZN/TZG-18V3 TZN/TZG-24V3 ΨΥΚΤΙΚΗ / ΘΕΡΜΙΚΗ ΑΠΟΔΟΣΗ ΨΥΞΗ* ΑΠΟΔΟΣΗ ΕΥΡΟΣ ΑΠΟΔΟΣΗΣ Btu/h kw/h 2,8 3,3 5,1 6,7 Btu/h ~ ~ ~ ~ kw/h 0.60 ~ ~ ~ ~ 7.33 ΘΕΡΜΑΝΣΗ * ΑΠΟΔΟΣΗ ΕΥΡΟΣ ΑΠΟΔΟΣΗΣ Btu/h kw/h 2,9 3,4 5,4 7,1 Btu/h ~ ~ ~ ~ kw/h 0.94 ~ ~ ~ ~ 7.91 ΒΑΘΜΟΣ ΕΠΟΧΙΑΚΗΣ ΑΠΟΔΟΣΗΣ ΨΥΞΗ (Pdesignc (Zone B) SEER 5,5 5,4 6,2 5,4 A Ενεργειακή Κλάση Ψύξης A A A++ SCOP Μέσης Εποχής 3,5 3,6 3,5 3,4 ΘΕΡΜΑΝΣΗ Pdesignh Ενεργειακή Κλάση Θέρμανσης Μέσης Εποχής SCOP Εποχής Θερμότερης Ενεργειακή Κλάση Θέρμανσης Θερμότερης Εποχής A A A A 4,6 4,6 4,2 4,6 A++ A++ A+ A++

33 ΘΕΡΜΑΝΣΗ * ΑΠΟΔΟΣΗ ΕΥΡΟΣ ΑΠΟΔΟΣΗΣ Btu/h 9800 11600 18500 24300 kw/h 2,9 3,4 5,4 7,1 Btu/h 3.200 ~ 14.300 4.100 ~ 16.500 2.800 ~ 20.000 11.000 ~ 27.000 kw/h 0.94 ~ 4.19 1.20 ~ 4.84 0.82 ~ 5.86 3.

4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ TZN/TZG-09V3 TZN/TZG-12V3 TZN/TZG-18V3 TZN/TZG-24V3 ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΑΣΗ/ΣΥΧΝΟΤΗΤΑ ΡΕΥΜΑΤΟΣ Ph-V-Hz 1-220~240V ~240V ~240V ~240V-50 ΨΥΞΗ (Pdesignc (Zone B) ΘΕΡΜΑΝΣΗ Pdesignh ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ (Q CE ) ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΜΕΣΗΣ ΕΠΟΧΗΣ (Q HE ) ΕΤΗΣΙΑ ΚΑΤΑΝΑΛΩΣΗ ΘΕΡΜΟΤΕΡΗΣ ΕΠΟΧΗΣ (Q HE ) kwh/a kwh/a 1145 kwh/a ΚΑΤΑΝΑΛΩΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ ΑΝΑΜΟΝΗΣ kw/h 0,001 0,001 0,001 0,001 ΑΠΟΔΟΣΕΙΣ ΑΦΥΓΡΑΝΣΗ L/h ΠΑΡΟΧΗ ΑΕΡΑ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (Turbo/Hi/Mi/Lo) ΗΧΗΤΙΚΗ ΙΣΧΥΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (Turbo/Hi/Mi/Lo) ΣΤΑΘΜΗ ΘΟΡΥΒΟΥ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (Turbo/Hi/Mi/Lo) ΗΧΗΤΙΚΗ ΙΣΧΥΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (Hi) ΣΤΑΘΜΗ ΘΟΡΥΒΟΥ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ (Turbo/Hi/Mi/Lo) m3/h db(a) db(a) db(a) db(a) 460/420/330/ /570/430/ /880/750/ /1100/1050/ /37/32/26 42/40/35/30 45/43/39/31 48/48/45/

895 kwh/a 1145 kwh/a 793 1026 1758 2218 ΚΑΤΑΝΑΛΩΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ ΑΝΑΜΟΝΗΣ kw/h 0,001 0,001 0,001 0,001 ΑΠΟΔΟΣΕΙΣ ΑΦΥΓΡΑΝΣΗ L/h 1.0 1.2 1.7 2.

5 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ TZN/TZG-09V3 TZN/TZG-12V3 TZN/TZG-18V3 TZN/TZG-24V3 ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΒΑΡΟΣ ΔΙΑΣΤΑΣΕΙΣ (Π*Υ*Β) mm 710x250x x265x x292x x322x240 ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΣΚΕΥΑΣΙΑΣ (Π*Υ*Β) mm 770x318x x350x x368x x400x320 Net/Gross ΒΑΡΟΣ Kg 6.5/8.5 8 / / / 16 ΔΙΑΣΤΑΣΕΙΣ (Π*Υ*Β) mm 780x540x x540x x590x x695x335 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΣΚΕΥΑΣΙΑΣ (Π*Υ*Β) Net/Gross ΒΑΡΟΣ mm Kg 910x585x x585x x645x x755x / / / / 53.5 ΠΕΡΙΒΛΗΜΑ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ Μεταλλικό Μεταλλικό Μεταλλικό Μεταλλικό ΜΕΓΕΘΟΣ ΣΩΛΗΝΩΣΕΩΝ Διάμετρος Υγρού mm (inch) 6.35 (1/4'') 6.35 (1/4'') 6.35 (1/4'') 9,53 (3/8'') ΨΥΚΤΙΚΕΣ ΣΩΛΗΝΩΣΕΙΣ Διάμετρος Αερίου mm (inch) 9,53 (3/8'') 9,53 (3/8'') 12.7 (1/2'') (5/8'') Μέγιστο Μήκος m Μεγ. Υψομετρική Διαφορά m

5 / 16 ΔΙΑΣΤΑΣΕΙΣ (Π*Υ*Β) mm 780x540x250 780x540x250 760x590x285 845x695x335 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΔΙΑΣΤΑΣΕΙΣ ΣΥΣΚΕΥΑΣΙΑΣ (Π*Υ*Β) Net/Gross ΒΑΡΟΣ mm Kg 910x585x335 910x585x335 887x645x335 965x755x395 29.

6 Εναρμονισμένα Πρότυπα: ΕΝ14511:2007, EN12102 ΔΥΝΑΜΙΚΟ ΘΕΡΜΑΝΣΗΣ ΤΟΥ ΠΛΑΝΗΤΗ (GWP) 1700~2000 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΟΝΤΕΛΟ TZN/TZG-09V3 TZN/TZG-12V3 TZN/TZG-18V3 TZN/TZG-24V3 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑ INVERTER ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Όρια Λειτουργίας Ψύξη 18 ~ ~ ~ ~ 43 Θέρμανση - 10 ~ ~ ~ ~ 24 ΨΥΚΤΙΚΟ ΥΓΡΟ R410A R410A R410A R410A ΙΟΝΙΣΤΗΣ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΦΙΛΤΡΑ 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης Λειτουργία FOLLOW ME ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Λειτουργία SELF CLEAN ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Λειτουργία TURBO ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΠΡΟΣΘΕΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Λειτουργία Anti-Cold Air ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Απομνημόνευση της επιθυμητής θέσης της περσίδας ΑΥΤΟΔΙΑΓΝΩΣΤΙΚΟ ΣΥΣΤΗΜΑ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΑΦΥΓΡΑΝΣΗ ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΛΕΙΤΟΥΡΓΙΑ AUTORESTART ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ ΧΩΡΑ ΠΑΡΑΓΩΓΗΣ ΚΙΝΑ ΚΙΝΑ ΚΙΝΑ ΚΙΝΑ Bar Code Εσωτερικής Μονάδας Bar Code Εξωτερικής Μονάδας

ΦΙΛΤΡΑ 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης 1 x Silver Ion 1 x πολλαπλής δράσης Λειτουργία FOLLOW ME ΝΑΙ ΝΑΙ ΝΑΙ ΝΑΙ Λειτουργία

7 Λειτουργία Self Clean (Αυτοκαθαρισμός) (ξεχωριστό πλήκτρο στο τηλεχειριστήριο) Η λειτουργία Self Clean εξασφαλίζει την απομάκρυνση της βρωμιάς, της σκόνης και των δυσάρεστων οσμών από το εσωτερικό στοιχείο. Ο αυτοκαθαρισμός πραγματοποιείται ως εξής: Aρχικά λειτουργεί η ψύξη στην υψηλή βαθμίδα και δημιουργούνται συμπυκνώματα στον εναλλάκτη. Στη συνέχεια λειτουργεί σαν ανεμιστήρας (Fan), ώστε να απομακρυνθούν τα συμπυκνώματα. Τέλος ενεργοποιείται η λειτουργία της θέρμανσης (Heating), ώστε να στεγνώσει και να καθαρίσει εντελώς το εσωτερικό στοιχείο. Πλήκτρο LED Πατώντας το πλήκτρο LED στο τηλεχειριστήριο οι ενδείξεις των συμβόλων της εσωτερικής μονάδας δεν εμφανίζονται (η λειτουργία τους όμως εξακολουθεί κανονικά). Αναμονή 1Watt Σε κατάσταση αναμονής η κατανάλωση είναι λιγότερη του 1W. Με αυτή τη λειτουργία μειώνεται η κατανάλωση ενέργειας στην κατάσταση αναμονής έως και 80% ημερησίως σε σχέση με τα συμβατικά μοντέλα κατανάλωσης 4-5W.

Στη συνέχεια λειτουργεί σαν ανεμιστήρας (Fan), ώστε να απομακρυνθούν τα συμπυκνώματα.

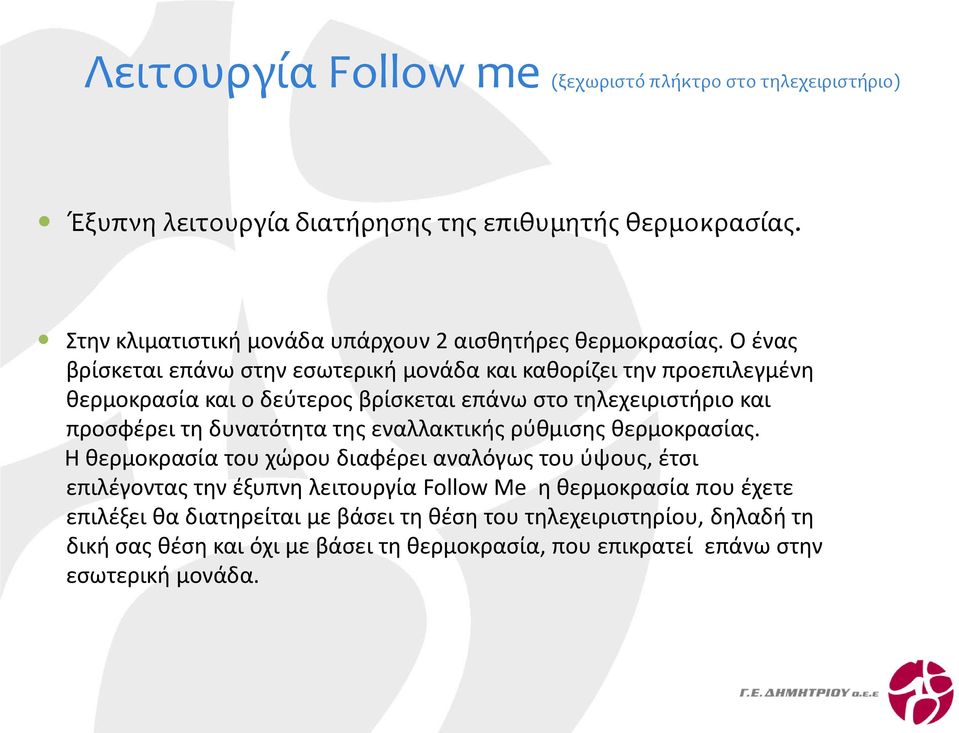

8 Λειτουργία Follow me (ξεχωριστό πλήκτρο στο τηλεχειριστήριο) Έξυπνη λειτουργία διατήρησης της επιθυμητής θερμοκρασίας. Στην κλιματιστική μονάδα υπάρχουν 2 αισθητήρες θερμοκρασίας. Ο ένας βρίσκεται επάνω στην εσωτερική μονάδα και καθορίζει την προεπιλεγμένη θερμοκρασία και ο δεύτερος βρίσκεται επάνω στο τηλεχειριστήριο και προσφέρει τη δυνατότητα της εναλλακτικής ρύθμισης θερμοκρασίας. Η θερμοκρασία του χώρου διαφέρει αναλόγως του ύψους, έτσι επιλέγοντας την έξυπνη λειτουργία Follow Me η θερμοκρασία που έχετε επιλέξει θα διατηρείται με βάσει τη θέση του τηλεχειριστηρίου, δηλαδή τη δική σας θέση και όχι με βάσει τη θερμοκρασία, που επικρατεί επάνω στην εσωτερική μονάδα.

Ο ένας βρίσκεται επάνω στην εσωτερική μονάδα και καθορίζει την προεπιλεγμένη θερμοκρασία και ο δεύτερος βρίσκεται επάνω στο τηλεχειριστήριο και προσφέρει τη δυνατότητα

9 Λειτουργία Anti-Cold Air. Έξυπνη λειτουργία κατά της εισαγωγής ψυχρού αέρα στην λειτουργία Θέρμανσης Το συμβατικό σύστημα αποτροπής ψυχρού αέρα κατά την λειτουργία της θέρμανσης λειτουργεί μόνο βάσει της θερμοκρασίας του εσωτερικού στοιχείου. Με την έξυπνη λειτουργία Anti-Cold Air εκτός από την θερμοκρασία του εσωτερικού στοιχείου λαμβάνεται υπ όψιν και η θερμοκρασία περιβάλλοντος. Έτσι λοιπόν όταν αρχίζει η λειτουργία θέρμανσης, η ταχύτητα του ανεμιστήρα ρυθμίζεται αυτόματα από το χαμηλότερο βαθμό προς την προκαθορισμένη στάθμη, ανάλογα με την άνοδο θερμοκρασίας του εσωτερικού στοιχείου και σύμφωνα με την θερμοκρασία περιβάλλοντος. Με αυτόν τον τρόπο αποτρέπεται η εισαγωγή ψυχρού αέρα κατά την αρχή της λειτουργίας του, με αποτέλεσμα να μην δημιουργούνται συνθήκες δυσφορίας στο χρήστη.

εσωτερικού στοιχείου. Με την έξυπνη λειτουργία Anti-Cold Air εκτός από την θερμοκρασία του εσωτερικού στοιχείου λαμβάνεται υπ όψιν και η θερμοκρασία περιβάλλοντος.

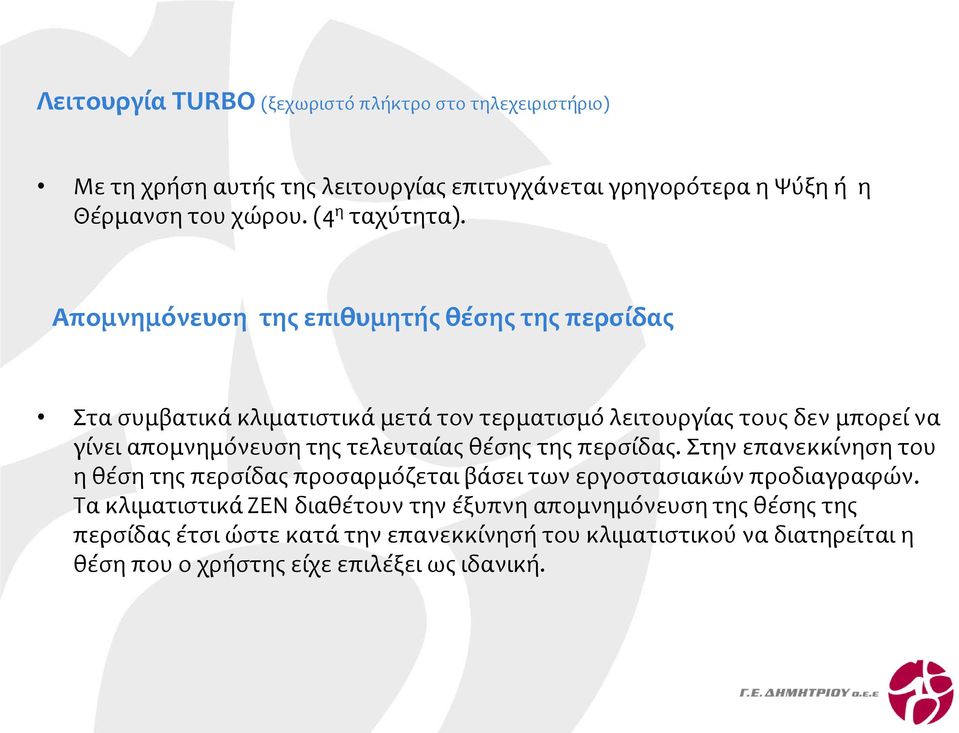

10 Λειτουργία TURBO (ξεχωριστό πλήκτρο στο τηλεχειριστήριο) Με τη χρήση αυτής της λειτουργίας επιτυγχάνεται γρηγορότερα η Ψύξη ή η Θέρμανση του χώρου. (4 η ταχύτητα). Απομνημόνευση της επιθυμητής θέσης της περσίδας Στα συμβατικά κλιματιστικά μετά τον τερματισμό λειτουργίας τους δεν μπορεί να γίνει απομνημόνευση της τελευταίας θέσης της περσίδας. Στην επανεκκίνηση του η θέση της περσίδας προσαρμόζεται βάσει των εργοστασιακών προδιαγραφών. Τα κλιματιστικά ΖΕΝ διαθέτουν την έξυπνη απομνημόνευση της θέσης της περσίδας έτσι ώστε κατά την επανεκκίνησή του κλιματιστικού να διατηρείται η θέση που ο χρήστης είχε επιλέξει ως ιδανική.

Απομνημόνευση της επιθυμητής θέσης της περσίδας Στα συμβατικά κλιματιστικά μετά τον τερματισμό λειτουργίας τους δεν μπορεί να γίνει απομνημόνευση της

11 ΦΙΛΤΡΑ Silver Ion Φίλτρο Πολλαπλής Δράσης Φίλτρο με σωματίδια Αργύρου. Το φίλτρο αυτό καταπολεμά πολύ αποτελεσματικά τα βακτήρια και περιορίζει την δράση τους καταστρέφοντας την εσωτερική τους δομή. Το φίλτρο πολλαπλής δράσης με τη μοναδική τεχνολογία φιλτραρίσματος που διαθέτει, καταπολεμά αποτελεσματικά τα βακτήρια, τη σκόνη, τη μούχλα, τη γύρη, τον καπνό από τα τσιγάρα. ΠΡΟΣΟΧΗ: Δεν επιτρέπεται να πλυθεί με νερό! Το φίλτρο καθαρίζεται με ηλεκτρική σκούπα ανάλογα με την χρήση του κλιματιστικού. Προτείνεται καθαρισμός κάθε 2 μήνες. Προτείνεται αλλαγή φίλτρου κάθε 2 έτη. ΠΡΟΣΟΧΗ: Δεν επιτρέπεται να πλυθεί με νερό! Το φίλτρο καθαρίζεται με ηλεκτρική σκούπα ανάλογα με την χρήση του κλιματιστικού. Προτείνεται καθαρισμός κάθε 2 μήνες. Προτείνεται αλλαγή φίλτρου κάθε 2 έτη.

Το φίλτρο πολλαπλής δράσης με τη μοναδική τεχνολογία φιλτραρίσματος που διαθέτει, καταπολεμά αποτελεσματικά τα βακτήρια, τη σκόνη, τη μούχλα, τη γύρη, τον καπνό από τα τσιγάρα.

12 ΑΝΑΠΝΕΥΣΤΕ ΕΛΕΥΘΕΡΑ!!!
