1 CARRIER ΔΗΜΙΟΥΡΓΟΥME ΚΛΙΜΑ ΟΙΚΙΑΚΑ & ΗΜΙΚΕΝΤΡΙΚΑ ΠΡΟΪΟΝΤΑ

2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΛΎΣΕΙΣ ΆΝΕΣΗΣ ΓΙΑ ΟΙΚΙΑΚΈΣ ΕΦΑΡΜΟΓΕΣ 17 ΣΥΣΤΉΜΑΤΆ ΔΙΑΙΡΟΎΜΕΝΟΥ ΤΎΠΟΥ 17 Αφυγραντήρας T3/DG 20 Φορητό PC 22 Inverter Τοίχου 42QHM-ES 24 Inverter Τοίχου 42QHC-ES 26 Inverter Τοίχου 42QHC-DSF 28 Inverter Τοίχου 42QHC-DSC 30 Inverter Τοίχου 42QHC-DS 32 Inverter Τοίχου 42QHC-DSA 34 Inverter Τοίχου XPower GOLD 42EQV 36 ΠΟΛΥΔΙΑΙΡΟΎΜΕΝΑ ΣΥΣΤΉΜΑΤΑ 37 ΠΟΛΥΔΙΑΙΡΟΥΜΕΝΑ ΣΥΣΤΗΜΑΤΑ INVERTER 38QUS 41 ΛΥΣΕΙΣ ΑΝΕΣΗΣ ΓΙΑ ΗΜΙΚΕΝΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ 47 ΣΥΣΤΗΜΑΤΑ ΔΙΑΙΡΟΥΜΕΝΟΥ ΤΥΠΟΥ 47 Inverter Δαπέδου XPower 42QΖA/38QUS 50 Inverter Οροφής XPower 42QZL/38QUS 53 Inverter Κασέτα XPower 42QTD/38QUS 57 Inverter Καναλάτο XPower 42QSS/38QUS 61 Inverter Ντουλάπα XPower 42QFJ/38QUS 64 Καναλάτο Σταθερών Στροφών FX4CS/38EYX 66 *Προκαταρκτικά στοιχεία

4 Από το 1902, όταν η εφεύρεση του Willis Carrier έθεσε τις βάσεις του σύγχρονου κλιματισμού, η Carrier είναι ο παγκόσμιος ηγέτης σε λύσεις θέρμανσης, κλιματισμού και ψύξης. Η Carrier εμπλουτίζει συνεχώς το ιστορικό των αποδεδειγμένων καινοτομιών της με νέα προϊόντα και υπηρεσίες που στοχεύουν στη μεγιστοποίηση της άνεσης και της αποδοτικότητας. Η εφεύρεση που άλλαξε τον κόσμο. Το 1902, ο Willis Carrier έδωσε τη λύση ενώπιον μίας από τις πλέον δύσκολες προκλήσεις της ανθρωπότητας, αποκτώντας τον έλεγχο των περιβαλλοντικών συνθηκών του εσωτερικού χώρου, μέσω του σύγχρονου κλιματισμού. Η εφεύρεσή του έδωσε νέα πνοή σε αμέτρητους κλάδους, προωθώντας την παραγωγικότητα, την υγεία και την προσωπική άνεση σε παγκόσμιο επίπεδο. Σήμερα, οι καινοτομίες της Carrier συναντώνται σε κάθε γωνιά της υφηλίου και προσφέρουν λύσεις που αφορούν όλες τις πτυχές της καθημερινότητας. Η Carrier δημιουργεί ένα άνετο και παραγωγικό περιβάλλον ανεξαρτήτως κλιματολογικών συνθηκών, προφυλάσσει τον παγκόσμιο εφοδιασμό τροφίμων διατηρώντας τα τρόφιμα και τα ποτά φρέσκα και σε καλή ποιότητα, διασφαλίζει την υγεία και την ευημερία παρέχοντας λύσεις για την ασφαλή μεταφορά και παράδοση καίριων ιατρικών προμηθειών κάτω από ιδιαίτερα απαιτητικές συνθήκες και κατέχει ηγετική θέση στη δημιουργία ενεργειακά αποδοτικών κτηρίων. Αυτοί είναι λίγοι μόνο από τους τρόπους με τους οποίους δραστηριοποιείται η Carrier για να κάνει τον κόσμο καλύτερο. 4

5 AHI CARRIER ΝΟΤΙΑΣ ΑΝΑΤΟΛΙΚΗΣ ΕΥΡΩΠΗΣ ΚΛΙΜΑΤΙΣΜΟΥ Α.Ε. ΛΊΓΑ ΛΟΓΙΑ ΓΙΑ ΤΗΝ ΕΤΑΙΡΕΙΑ ΜΑΣ Με παρουσία η οποία χρονολογείται από το 1952, η Carrier αποτέλεσε την πρώτη εταιρεία κλιματισμού με δραστηριότητα στην Ελλάδα. Το 1996 ιδρύθηκε η Carrier Ελλάς Κλιματισμού Α.Ε. ως θυγατρική του ομίλου UTC (United Technologies Corporation), με δικαιώματα διανομής και τεχνικής εξυπηρέτησης για τις εταιρείες κλιματισμού Carrier, Toshiba και Totaline στην Ελλάδα. ΗΜΕΡΟΜΗΝΙΕΣ ΟΡΟΣΗΜΑ 1999 Ιδρύεται ο Όμιλος Toshiba Carrier ως κοινοπραξία μεταξύ του τμήματος του Ομίλου Toshiba που αφορά στον κλιματισμό και του Ομίλου Carrier. Υπό τη σκέπη του Ομίλου Carrier Toshiba, δύο επιχειρηματικοί κολοσσοί ενώνουν τις δυνάμεις τους ώστε να προσφέρουν ένα ευρύ φάσμα λύσεων στο χώρο του κλιματισμού με άξονα τις κορυφαίες τεχνολογίες Η Carrier επεκτείνει τα δικαιώματα διανομής της στην περιοχή των Βαλκανίων μέσω ίδρυσης θυγατρικής στη Βουλγαρία Η επέκταση συνεχίζεται μέσω της ίδρυσης γραφείων της εταιρείας στη Ρουμανία Η εταιρεία μετονομάζεται σε Carrier Νότιας Ανατολικής Ευρώπης Κλιματισμού Α.Ε. επισφραγίζοντας την κατοχή των δικαιωμάτων διανομής στην Ελλάδα, την Κύπρο και την περιοχή των Βαλκανίων Η Carrier φτάνει σε συμφωνία για τη μεταβίβαση των δικαιωμάτων διανομής και παροχής υπηρεσιών τεχνικής υποστήριξης αναφορικά με την Ελλάδα, την Κύπρο και τα Βαλκάνια, στην κοινοπραξία της AHI Carrier FSZ. Η εταιρεία μετονομάζεται σε AHI Carrier Νότιας Ανατολικής Ευρώπης Κλιματισμού Α.Ε. και συνεχίζει στο δρόμο της προσφοράς λύσεων κλιματισμού υψηλών προδιαγραφών, με τη σφραγίδα των Carrier και Toshiba. Λύσεις που χαίρουν της άμεσης υποστήριξης των κορυφαίων τεχνικών του κλάδου σε θέματα τεχνικής εξυπηρέτησης αλλά και του δικτύου εφοδιασμού ανταλλακτικών και εξαρτημάτων της Totaline Η AHI Carrier Ν.Α. Ευρώπης αναλαμβάνει την ευθύνη των δικαιωμάτων διανομής για τα οικιακά και ημικεντρικά προϊόντα της Carrier στην Κεντρική Ευρώπη Η AHI Carrier N.A. Ευρώπης αναλαμβάνει επίσης την ευθύνη των δικαιωμάτων διανομής για τα προϊόντα της Carrier (RLC & BSS) στην Κεντρική Ευρώπη, με την ίδρυση γραφείων στην Αυστρία και στην Τσεχία, τα οποία αναφέρονται απευθείας στην AHI Ν.Α. Ευρώπης. Με αυτόν τον τρόπο, η διαχείριση των δραστηριοτήτων του ευρωπαϊκού τμήματος της AHI, ενοποιείται υπό τη διεύθυνση των γραφείων της εταιρείας στην Ελλάδα. 5

6 ΠΕΡΙΟΧΕΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ ΤΣΕΧΙΑ ΣΛΟΒΑΚΙΑ ΑΥΣΤΡΙΑ ΟΥΓΓΑΡΙΑ ΣΛΟΒΕΝΙΑ ΚΡΟΑΤΙΑ ΡΟΥΜΑΝΙΑ AHI CARRIER ROMANIA SRL ΒΟΣΝΙΑ ΕΡΖΕΓΟΒΙΝΗ ΣΕΡΒΙΑ ΜΟΝΤΕΝΕΓΚΡΟ AHI CARRIER HVAC BULGARIA EOOD ΒΟΥΛΓΑΡΙΑ Π.Γ.Δ.Μ. ΑΛΒΑΝΙΑ ΥΠΟΚΑΤΑΣΤΗΜΑ ΘΕΣΣΑΛΟΝΙΚΗΣ AHI CARRIER CZs.r.o. ΕΛΛΑΔΑ AHI CARRIER GmbH AHI CARRIER Ν.Α. ΕΥΡΩΠΗΣ ΚΛΙΜΑΤΙΣΜΟΥ Α.Ε. - ΚΕΝΤΡΙΚΑ ΓΡΑΦΕΙΑ ΚΥΠΡΟΣ CARRIER CARRIER & TOSHIBA 6

7 ΛΎΣΕΙΣ ΓΙΑ ΚΆΘΕ ΑΝΆΓΚΗ Η Carrier προσφέρει λύσεις που αφορούν ένα ευρύ φάσμα εφαρμογών θέρμανσης, κλιματισμού και ψύξης, σε παγκόσμιο επίπεδο. 1. ΆΝΕΣΗ ΣΤΟ ΣΠΊΤΙ Εκατομμύρια άνθρωποι εμπιστεύονται την πρωτοπορία και την τεχνογνωσία της Carrier για την κάλυψη των ενεργειακών αναγκών θέρμανσης και ψύξης των σπιτιών τους. 2. ΛΎΣΕΙΣ ΓΙΑ ΕΜΠΟΡΙΚΆ ΚΑΙ ΒΙΟΜΗΧΑΝΙΚΆ ΚΤΉΡΙΑ Η Carrier, πρωτοπόρος στη θέσπιση ανώτερων προδιαγραφών απόδοσης, εξοικονόμησης ενέργειας και βιώσιμων λύσεων, παρέχει ολοκληρωμένες και διαχρονικές ενεργειακές λύσεις για κάθε εμπορικό και βιομηχανικό κτήριο. 3. ΨΎΞΗ ΟΧΗΜΆΤΩΝ ΜΕΤΑΦΟΡΏΝ Η Carrier προσφέρει αξιόπιστες και ολοκληρωμένες λύσεις μεταφοράς ευπαθών προϊόντων σε ολόκληρο τον κόσμο, καλύπτοντας το σύνολο της αλυσίδας μεταφοράς. 4. ΕΜΠΟΡΙΚΆ ΨΥΓΕΊΑ Ολόκληρο το φάσμα της βιομηχανίας και του εμπορίου τροφίμων και ποτών εμπιστεύεται την Carrier για τη διατήρηση των προϊόντων του. ΦΥΣΙΚΌΣ ΗΓΈΤΗΣ Από την πρώτη στιγμή, η Carrier ανέλαβε το ρόλο ενός φυσικού ηγέτη. Όχι μόνο λόγω της τεχνολογικής της υπεροχής, αλλά και της περιβαλλοντικής υπευθυνότητας που διαθέτει. Από το 1994, η Carrier οδηγεί τις βιομηχανικές εξελίξεις για τη σταδιακή απόσυρση των ψυκτικών μέσων που καταστρέφουν το στρώμα του όζοντος, ενώ παράλληλα εισάγει στην αγορά ενεργειακά αποδοτικότερα συστήματα θέρμανσης, κλιματισμού και ψύξης. Η διαφύλαξη του περιβάλλοντος και η προστασία των πεπερασμένων φυσικών πόρων του πλανήτη μας, αποτελεί βασική αρχή της επιχειρηματικής δραστηριότητας της Carrier, καθώς αναγνωρίζεται η ζωτική σημασία της διατήρησης μίας υπεύθυνης ισορροπίας ανάμεσα στην άνεση που δημιουργούμε σήμερα και στον κόσμο όπου θα ζούμε αύριο. 7

8 ΟΙΚΙΑΚΕΣ & ΗΜΙΚΕΝΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΠΌ ΤΟΥΣ ΕΙΔΙΚΟΎΣ ΤΗΣ CARRIER Όλα τα προϊόντα της Carrier για Οικιακές και Ημικεντρικές εφαρμογές, είναι σύμφωνα με την Eυρωπαϊκή Oδηγία Oικολογικού Σχεδιασμού. Ο στόχος της ευρωπαϊκής οδηγίας οικολογικού σχεδιασμού είναι η ενσωμάτωση των περιβαλλοντικών θεμάτων στο σχεδιασμό ενός προϊόντος με στόχο τη βελτίωση των περιβαλλοντικών αποδόσεων του σε όλο τον κύκλο ζωής του. Τα κλιματιστικά χαρακτηρίζονται ως ενεργειακά προϊόντα, (Energy Related Products: ERPs) επειδή έχουν αντίκτυπο στην κατανάλωση ενέργειας κατά τη λειτουργία τους. Τα κλιματιστικά χαρακτηρίζονται ως ενεργειακά προϊόντα, (Energy Related Products: ERPs) επειδή έχουν αντίκτυπο στην κατανάλωση ενέργειας κατά τη λειτουργία τους. Ως εκ τούτου, ένα νέο σύνολο κανόνων αξιολόγησης της ενεργειακής απόδοσης έχει οριστεί και θα ενσωματωθεί στο νέο τρόπο σήμανσης της ενεργειακής απόδοσης. Η Carrier εφαρμόζει τις νέες μεθόδους υπολογισμού της οδηγίας για τον οικολογικό σχεδιασμό σε όλα τα προϊόντα της σύμφωνα με τις απαιτήσεις του Lot10 και Lot11. Σύμφωνα με τη σήμανση αυτή, η ενεργειακή απόδοση των συστημάτων κλιματισμού υπολογίζεται βάσει των εποχιακών επιδόσεων.

9 Κλιματικές ζώνες για τον υπολογισμό της θέρμανσης (εποχιακός συντελεστής απόδοσης, SCOP): για τη Λειτουργία θέρμανσης δεν ήταν δυνατή η δημιουργία ενός ενιαίου θερμοκρασιακού προφίλ για ολόκληρη την Ευρώπη, συνεπώς η Ε.Ε. χωρίζεται σε τρεις διαφορετικές κλιματικές ζώνες. Με αυτόν τον τρόπο, διασφαλίζεται ο υπολογισμός της ενεργειακής απόδοσης βάσει των πραγματικών θερμοκρασιών περιβάλλοντος ανά περιοχή. Θερμότερη κλιματική ζώνη - ετήσιες θερμοκρασίες Αθήνας Μέση κλιματική ζώνη - ετήσιες θερμοκρασίες Στρασβούργου Ψυχρότερη κλιματική ζώνη - ετήσιες θερμοκρασίες Ελσίνκι Κλιματικές ζώνες για τον υπολογισμό της ψύξης (εποχιακός βαθμός ενεργειακής απόδοσης, SEER): οι ψυκτικές αποδόσεις υπολογίζονται σε ΜΙΑ μόνο κλιματική ζώνη. Τα κλιματικά δεδομένα που παρέχονται για το Στρασβούργο αποτελούν το μοναδικό σημείο αναφοράς για ολόκληρη την Ευρώπη. 9

10 ΠΡΩΤΟΠΟΡΙΑΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Η Carrier προσφέρει εξοπλισμό υψηλών τεχνολογικών προδιαγραφών που μεγιστοποιεί την άνεση μέσα από τον έλεγχο που παρέχουν τα λειτουργικά του χαρακτηριστικά. 10

11 ΠΙΣΤΟΠΟΊΗΣΗ EUROVENT Ένας ανεξάρτητος ευρωπαϊκός φορέας, ο οποίος πιστοποιεί ότι οι αποδόσεις και τα τεχνικά χαρακτηριστικά των προϊόντων κλιματισμού ακολουθούν τα ευρωπαϊκά και διεθνή πρότυπα. Η Carrier συμμετέχει στο πρόγραμμα Eurovent εξασφαλίζοντας στους πελάτες και χρήστες των προϊόντων της, την εγγύηση ότι κάθε μονάδα λειτουργεί σύμφωνα με τις προδιαγραφές σχεδιασμού και ότι τα στοιχεία που δημοσιεύονται και ανακοινώνονται είναι αληθή. ΕΝΕΡΓΕΙΑΚΉ ΚΛΆΣΗ A+++ Στα περισσότερα μεγέθη. ΙΟΝΙΣΤΉΣ Αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα, χαρίζοντας ευεξία. ΦΊΛΤΡΑ ΤΡΙΠΛΉΣ ΔΡΆΣΗΣ: PRE FILTER, HEPA & CATALYST Βελτιώνουν την ποιότητα του εσωτερικού αέρα, χωρίς να μειώνουν τη δυναμικότητα της ροής του. Απορροφούν και εξουδετερώνουν τον καπνό, διάφορες χημικές οργανικές ουσίες, οσμές τροφών και κακοσμίες. ΑΝΤΙΒΑΚΤΗΡΙΔΙΑΚΟ ΦΙΛΤΡΟ Ο αέρας εισέρχεται στην κλιματιστική συσκευή διαπερνώντας σε πρώτο στάδιο το προφίλτρο, το οποίο συλλαμβάνει τα μεγαλύτερα σε όγκο ατμοσφαιρικά σωματίδια. Πέρα από την κατακράτηση σωματιδίων, το προφίλτρο επιμηκύνει τη ζωή λειτουργίας των φίλτρων HEPA και ενεργού άνθρακα. COLD CATALΥST Αποστειρώνει και απομακρύνει τις ανεπιθύμητες οσμές από το χώρο. Το φίλτρο Cold Catalyst μπορεί να ξαναχρησιμοποιηθεί χωρίς να χρειάζεται διαδικασία επαναγέννησης. HEPA ΦΊΛΤΡΟ Το φίλτρο HEPA (High Efficiency Particle Arresting) αφαιρεί πάνω από 99% των σωματιδίων (μεγέθους 0,3 microns) που περνάνε μέσα από το φίλτρο, εμποδίζοντάς τα να επανακυκλοφορήσουν στον αέρα. Το φίλτρο είναι φτιαγμένο από μικροσκοπικές ίνες γυαλιού, που έχουν μετατραπεί σε ένα πυκνής ύφανσης χαρτί. Αυτό δημιουργεί ένα είδος «κόσκινου» που μπορεί να αιχμαλωτίσει εξαιρετικά μικρά σωματίδια, συμπεριλαμβανομένων και ορισμένων βιολογικών στοιχείων. Από τη στιγμή που οι ρύποι και τα σωματίδια παγιδευτούν στο φίλτρο, δεν είναι σε θέση να κυκλοφορήσουν ξανά στον αέρα, λόγω των πόρων υψηλής απορροφητικότητας που διαθέτει το συγκεκριμένο φίλτρο. 11

12 ΛΕΙΤΟΥΡΓΊΑ «FOLLOW ME» Επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. ΛΕΙΤΟΥΡΓΊΑ SLEEP MODE Χαμηλή στάθμη θορύβου στα 20dB(A) κατά τη διάρκεια του ύπνου. ΛΕΙΤΟΥΡΓΊΑ TURBO Διοχέτευση επιπλέον ποσότητας αέρα για την ταχύτερη επίτευξη της επιθυμητής θερμοκρασίας του χώρου. ΑΘΌΡΥΒΗ ΛΕΙΤΟΥΡΓΙΆ Λειτουργία SILENCE για ακόμα πιο αθόρυβη λειτουργία κατά τη διάρκεια της νύχτας. ΛΕΙΤΟΥΡΓΙΆ ΧΑΜΗΛΏΝ ΘΕΡΜΟΚΡΑΣΙΏΝ Αδιάλειπτη λειτουργία -15 ο C έως +46 ο C. Με το Low Ambient Kit η κλιματιστική μονάδα λειτουργεί συνέχεια σε ψύξη κατά τη χειμερινή περίοδο σε χώρους που αυτό απαιτείται. ΛΕΙΤΟΥΡΓΊΑ ΑΥΤΟΚΑΘΑΡΙΣΜΟΎ Απομάκρυνση της υγρασίας από το εσωτερικό του κλιματιστικού με ταυτόχρονη παρεμπόδιση της δημιουργίας μούχλας και βακτηριδίων που προκαλούν δυσάρεστες οσμές κατά την εκκίνηση της μονάδας. ΛΕΙΤΟΥΡΓΊΑ ECO Με τη λειτουργία ECO επιτυγχάνεται ακόμα μεγαλύτερη εξοικονόμηση ενέργειας, έως και 25%, καθώς η μονάδα προσαρμόζει τη λειτουργία της στις ανάγκες του χώρου σας. Έτσι, καταναλώνετε μόνο την ενέργεια που πραγματικά απαιτείται χωρίς καμία επιπλέον σπατάλη. 12

13 ΑΝΙΧΝΕΥΤΗΣ ΨΥΚΤΙΚΟΎ Έξυπνο σύστημα ανίχνευσης ψυκτικού υγρού και ανάγκης πλήρωσής του. ΑΥΤΟΔΙΆΓΝΩΣΗ ΒΛΑΒΏΝ Επιτρέπει στο χρήστη να ενημερωθεί για τις πιθανές βλάβες της μονάδας εύκολα και γρήγορα. ΛΕΙΤΟΥΡΓΙΑ ΣΤΟΥΣ 8 Ο C Το τηλεχειριστήριο διαθέτει τη δυνατότητα να ρυθμίσει, με το πάτημα ενός κουμπιού, τη θερμοκρασία στους 8 ο C σε περιπτώσεις κατά τις οποίες ο χρήστης απουσιάζει για μεγάλο χρονικό διάστημα από τον κλιματιζόμενο χώρο. Έτσι, με πολύ χαμηλή κατανάλωση ενέργειας, προστατεύονται τα δομικά, ηλεκτρολογικά/ηλεκτρονικά και μηχανολογικά υλικά του χώρου. ΑΥΤΌΜΑΤΗ ΕΠΑΝΕΚΚΊΝΗΣΗ Η μονάδα επαναλειτουργεί αυτόματα, μετά από πτώση της ηλεκτρικής τάσης, διατηρώντας τις αρχικές επιθυμητές ρυθμίσεις. ΈΞΥΠΝΗ ΠΡΟΘΈΡΜΑΝΣΗ Η έξυπνη προθέρμανση επιτρέπει στο σύστημα να ελέγχει, την περίοδο του χειμώνα, τη θερμοκρασία του εσωτερικού ψυκτικού στοιχείου. Έτσι, το κλιματιστικό ξεκινά τη λειτουργία του στη θέρμανση με μια μικρή χρονοκαθυστέρηση ώστε να μην παράγονται ψυχρά ρεύματα που θα ενοχλήσουν το χρήστη. ΈΞΥΠΝΗ ΑΠΌΨΥΞΗ Ο ηλεκτρονικός έλεγχος της μονάδας κατά τη διάρκεια του χειμώνα επιτρέπει ή όχι την απόψυξη με γνώμονα την ομαλή λειτουργία της μονάδας ακόμα και στις πιο χαμηλές θερμοκρασίες εξωτερικού περιβάλλοντος. Με τον τρόπο αυτό η κλιματιστική μονάδα προσδίδει θερμοκρασιακή άνεση στο χρήστη με μειωμένη κατανάλωση και πραγματοποιεί απόψυξη μόνο και εφόσον αυτή είναι απαραίτητη. ΠΡΟΓΡΑΜΜΑΤΙΣΜΌΣ ΛΕΙΤΟΥΡΓΊΑΣ Ο προγραμματισμός λειτουργίας δίνει τη δυνατότητα στο χρήστη να ορίσει τη λειτουργία της μονάδας σε συγκεκριμένες ώρες και σε συγκεκριμένες επιθυμητές θερμοκρασίες. 13

14 ΑΠΟΜΝΗΜΌΝΕΥΣΗ ΡΥΘΜΊΣΕΩΝ Η μονάδα απομνημονεύει την τελευταία επιθυμητή θέση των περσίδων για την επόμενη έναρξη λειτουργίας. 0,5W ΑΝΑΜΟΝΉ Σε κατάσταση αναμονής η μονάδα καταναλώνει μόλις 0,5W ανά ώρα! Έτσι, η κατανάλωση ενέργειας μειώνεται στο ελάχιστο δυνατό, όντας 50% χαμηλότερη από όλα τα άλλα κλιματιστικά. ΠΡΟΣΤΑΣΊΑ ΗΛΕΚΤΡΙΚΉΣ ΤΑΣΗΣ Η μονάδα έχει σχεδιαστεί για να λειτουργεί όταν η ηλεκτρική τάση είναι μικρότερη ή μεγαλύτερη από 230V. Συγκεκριμένα, η κλιματιστική μονάδα μπορεί να λειτουργήσει σε τάση από 168 έως 264V, παρέχοντας έτσι προστασία από αυξομειώσεις της τάσης της ΔΕΗ στα συγκεκριμένα όρια. ΦΩΤΕΙΝΉ ΟΘΌΝΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΊΟΥ Το τηλεχειριστήριο διαθέτει φωτισμό της οθόνης υγρών κρυστάλλων για ευκολότερη ανάγνωση των παραμέτρων. ΚΛΕΊΔΩΜΑ ΤΗΛΕΧΕΙΡΙΣΤΗΡΊΟΥ Με τη δυνατότητα κλειδώματος του τηλεχειριστηρίου, ο χρήστης εξασφαλίζει ότι οι ρυθμίσεις της μονάδας παραμένουν σύμφωνα με τις παραμέτρους που ο ίδιος έχει ορίσει, ακόμα και αν αυτό έρθει στα χέρια κάποιου άλλου (παιδιού ή ενήλικα). ΠΡΟΣΤΑΣΊΑ ΈΝΑΝΤΙ ΥΠΕΡΧΕΊΛΙΣΗΣ Όταν η δεξαμενή συμπυκνωμάτων γεμίσει, ο διακόπτης στάθμης νερού θα απενεργοποιήσει αμέσως τη συσκευή. ΛΕΙΤΟΥΡΓΙΆ ΣΤΕΓΝΏΜΑΤΟΣ ΡΟΎΧΩΝ Ένας έξυπνος και οικονομικά προσιτός τρόπος για να στεγνώσετε γρήγορα τα πλυμένα σας ρούχα. 14

15 WI-FI READY & SMART CONTROL Μέσω διαδικτύου. 3D ΡΟΗ ΑΕΡΑ Τρισδιάστατες κινούμενες περσίδες που επιτρέπουν την κατανομή του αέρα προς οποιαδήποτε επιθυμητή κατεύθυνση. ΡΥΘΜΙΖΌΜΕΝΗ ΠΕΡΣΊΔΑ Με δυνατότητα επιλογής της κατεύθυνσης του αέρα από το ασύρματο χειριστήριο, καθώς η μονάδα διαθέτει ηλεκτροκίνητες περσίδες κατεύθυνσης του αέρα. ΠΑΡΟΧΗ ΑΕΡΑ 360 ο Δυνατότητα παροχής του αέρα σε 360 ο για τη βέλτιστη διανομή του στο χώρο. ΟΜΑΛΉ ΠΑΡΟΧΉ ΑΈΡΑ 12 ταχύτητες ανεμιστήρα εσωτερικής μονάδας και 5 ταχύτητες εξωτερικής μονάδας, ελεγχόμενες από μικροϋπολογιστή για την εξασφάλιση ακριβούς ελέγχου της παροχής αέρα. ΑΝΕΜΙΣΤΗΡΑΣ DC 5 ΤΑΧΥΤΗΤΩΝ Για περισσότερη άνεση και οικονομία. 3DS INVERTER Η εσωτερική μονάδα διαθέτει μοτέρ ανεμιστήρα, τεχνολογίας DC Inverter, που αυξομειώνει τις στροφές του σύμφωνα με συγκεκριμένες παραμέτρους, με στόχο την ομαλή λειτουργία και την εξοικονόμηση ενέργειας. Η εξωτερική μονάδα, πέραν του συμπιεστή DC Inverter, διαθέτει και αυτή μοτέρ ανεμιστήρα ίδιας τεχνολογίας. Με την ύπαρξη των 3 μοτέρ εξασφαλίζεται η μέγιστη απόδοση με τη χαμηλότερη δυνατή κατανάλωση ενέργειας, ακόμα και σε δυσμενείς συνθήκες λειτουργίας. 15

16 16

17 ΑΠΌΛΥΤΗ ΆΝΕΣΗ ΜΕ ΤΑ ΟΙΚΙΑΚΆ ΣΥΣΤΉΜΑΤΑ ΚΛΙΜΑΤΙΣΜΟΎ CARRIER ΛΎΣΕΙΣ ΆΝΕΣΗΣ ΓΙΑ ΟΙΚΙΑΚΈΣ ΕΦΑΡΜΟΓΕΣ Η Carrier βοηθάει εκατομμύρια ανθρώπους να νιώθουν άνετα στο σπίτι τους με καινοτόμες λύσεις κλιματισμού. ΣΤΑΘΕΡΈΣ ΣΥΝΘΉΚΕΣ ΆΝΕΣΗΣ Οι λύσεις κλιματισμού Carrier προσφέρουν σταθερό επίπεδο θερμοκρασίας, υγρασίας και ποιότητας αέρα σε κάθε χώρο για όλο το χρόνο. ΕΝΕΡΓΕΙΑΚΆ ΑΠΟΔΟΤΙΚΆ ΣΥΣΤΉΜΑΤΑ Τα συστήματα θέρμανσης και ψύξης της Carrier συγκαταλέγονται μεταξύ των πιο ενεργειακά αποδοτικών και αξιόπιστων συστημάτων στον κόσμο. ΕΓΚΑΤΆΣΤΑΣΗ ΑΠΌ ΕΙΔΙΚΟΎΣ ΚΑΙ ΥΠΟΣΤΉΡΙΞΗ ΜΕΤΆ ΤΗΝ ΠΏΛΗΣΗ Η σωστή εγκατάσταση παίζει πολύ σημαντικό ρόλο στην επίτευξη της επιθυμητής άνεσης. Οι ανεξάρτητοι συνεργάτες μας σχεδιάζουν μαζί σας τη λύση που θα ικανοποιεί τις μοναδικές ανάγκες του σπιτιού σας και σας προτείνουν την κατάλληλη εφαρμογή εγκατάστασης. Τέλος, μπορείτε να βασιστείτε στους ειδικούς της Carrier για την υποστήριξή σας μετά την πώληση. ΠΟΙΌΤΗΤΑ ΑΈΡΑ ΕΣΩΤΕΡΙΚΟΎ ΧΏΡΟΥ Ο καθαρός αέρας αποτελεί βασικό παράγοντα για ένα υγιές σπίτι. Η Carrier σας προσφέρει μία μεγάλη σειρά λύσεων για καλύτερη ποιότητα του εσωτερικού αέρα, με στόχο να περιορίσει ή ακόμα και να εξαλείψει πολλούς αλλεργιογόνους και επιβλαβείς ρύπους του αέρα. 17

18 18

19 ΕΞΕΙΔΊΚΕΥΣΗ ΣΕ ΟΙΚΙΑΚΈΣ ΕΦΑΡΜΟΓΈΣ ΘΈΡΜΑΝΣΗΣ ΚΑΙ ΨΎΞΗΣ ΣΥΣΤΉΜΑΤΆ ΔΙΑΙΡΟΎΜΕΝΟΥ ΤΎΠΟΥ 19

20 ΑΦΥΓΡΑΝΤΉΡΑΣ T3/DG Περισσότερη άνεση χωρίς υγρασία ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Για χώρους από 80m 2-230m 2. Άμεσος και εύκολος τρόπος απομάκρυνσης της ανεπιθύμητης υγρασίας. Προστασία έναντι υπερχείλισης: όταν η δεξαμενή συμπυκνωμάτων γεμίσει, ο διακόπτης στάθμης νερού θα απενεργοποιήσει αμέσως τη συσκευή. Λειτουργία αυτόματης απόψυξης: προστατεύει τον εξατμιστή από τυχόν πάγωμα και διατηρεί τη δυνατότητα αφύγρανσης ακόμα και σε χαμηλές θερμοκρασίες περιβάλλοντος. Λειτουργία στεγνώματος ρούχων*: ένας έξυπνος και οικονομικά προσιτός τρόπος για να στεγνώσετε γρήγορα τα πλυμένα σας ρούχα. Αυτόματη επανεκκίνηση λειτουργίας: ο αφυγραντήρας επανέρχεται σε λειτουργία με τις προεπιλεγμένες από το χρήστη ρυθμίσεις μετά από διακοπή ρεύματος. Ηλεκτρονικός έλεγχος λειτουργίας για μεγαλύτερη αποτελεσματικότητα και ταχύτητα. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα χαρίζοντας ευεξία.* *ισχύει για τη σειρά DG 20

21 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΜΟΝΤΈΛΟ CDT-105E3 CDT-165E3 CDG-205E CDG-255E CDG-305E Ικανότητα αφύγρανσης L/day Κατανάλωση ισχύος kw 0,22 0,41 0,263 0,324 0,605 Ρεύμα λειτουργίας A EEV L/kWh 1,89 1,63 3,17 3,22 2,07 Μέγιστη επιφάνεια εφαρμογής m Ρεύμα εκκίνησης A 6,48 10,5 5,5 5,5 9,5 Τύπος χειριστηρίου Ηλεκτρονικός Έλεγχος Τύπος ψυκτικού μέσου R134A R410A Πίεση σχεδιασμού MPa 1,7/0,7 1,7/0,7 1,7/0,7 1,7/0,7 4,2/1,5 Χωρητικότητα δοχείου νερού L 1,4 3,5 4,7 4,7 4,7 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ρύθμιση εύρους σχετικής υγρασίας % Θερμοκρασία περιβάλλοντος C 5-35 Διαστάσεις (ΠxΒxΥ) mm 335x280x x320x x254x x254x x254x562 Βάρος Kg 10,5 13,5 15,0 15,5 15,5 Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 220/ ΜΟΝΤΈΛΟ CDG-105EA* CDG-165EA* CDG-205EA* Ικανότητα αφύγρανσης L/day Κατανάλωση ισχύος kw 0,260 0,375 0, 400 Ρεύμα λειτουργίας A EEV L/kWh Ρεύμα εκκίνησης A Τύπος χειριστηρίου Ηλεκτρονικός έλεγχος Ψυκτικό μέσο R134A Πίεση σχεδιασμού MPa 1.7/ / /0.7 Χωρητικότητα δοχείου νερού L Παροχή αέρα (ΥxΧ) m 3 /h Ηχητική ισχύς (ΥxΧ) db(a) 47/43 47/43 47 Ρύθμιση εύρους σχετικής υγρασίας % Θερμοκρασία περιβάλλοντος o C 5~35 5~35 5~35 Επιφάνεια εφαρμογής m Βάρος kg Παροχή ηλεκτρικού ρεύματος V-Hz-Ph 220/240V-1-50 *Διαθέσιμα από Σεπτέμβριο Σημείωση: ΠxΒxΥ = Πλάτος x Βάθος x Ύψος 21

22 ΦΟΡΗΤΌ PC Η εναλλακτική λύση κλιματισμού 0,5W ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Μια ολοκληρωμένη ευέλικτη λύση ψύξης και θέρμανσης για κατοικίες και γραφεία με περιορισμένο διαθέσιμο χώρο. Διαθέτει μία έξυπνη τεχνολογία που επιτρέπει στη μονάδα να μεταβαίνει αυτόματα στη λειτουργία εξοικονόμησης ενέργειας, όταν βρίσκεται σε κατάσταση αναμονής. Η μονάδα είναι εργοστασιακά σχεδιασμένη με τέτοιον τρόπο ώστε όταν λειτουργεί σε ψύξη να μην απαιτείται η χρήση δοχείου συλλογής συμπυκνωμάτων, καθώς διαθέτει λειτουργία αυτόματης ανακύκλωσης του εξατμιστή. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα χαρίζοντας ευεξία. Η μονάδα διαθέτει ασύρματο χειριστήριο πολλαπλών λειτουργιών με οθόνη υγρών κρυστάλλων για ευκολία στη χρήση. Λειτουργία Follow me. Το ασύρματο χειριστήριο της μονάδας διαθέτει ένα έξυπνο αισθητήριο θερμοκρασίας που αντιλαμβάνεται τη θερμοκρασία του χώρου στον οποίο βρίσκεται. Ο χρήστης, ενεργοποιώντας τη λειτουργία Follow me, απολαμβάνει την επιθυμητή θερμοκρασία του χώρου στο σημείο όπου έχει τοποθετήσει το χειριστήριο. Ρυθμιζόμενη περσίδα, με δυνατότητα επιλογής της κατεύθυνσης του αέρα από το ασύρματο χειριστήριο, καθώς η μονάδα διαθέτει ηλεκτροκίνητες περσίδες κατεύθυνσης του αέρα. Η μονάδα διαθέτει ρόδες και πλευρικές λαβές που καθιστούν πολύ εύκολη τη μεταφορά της. 22

23 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΜΟΝΤΈΛΟ PC-09HPPD PC-12HPPD Απόδοση kw 2,6 3,3 Κατανάλωση ισχύος kw 1,01 1,35 Ψύξη Ονομαστικό ρεύμα Λειτουργίας A 4,4 5,9 EER W/W 2,7 2,6 Ενεργειακή κλάση Α Α Απόδοση kw 2,5 3,0 Κατανάλωση ισχύος kw 0,82 1,13 Θέρμανση Ονομαστικό ρεύμα Λειτουργίας A 3,6 5,0 COP W/W 3,0 2,8 Ενεργειακή κλάση Α+ Α+ Μέγιστο ρεύμα Λειτουργίας A 6,1 8,0 Ρεύμα εκκίνησης A Τύπος συμπιεστή Περιστροφικός Ταχύτητα ανεμιστήρα (Υ/Μ/Χ) r/min 780/690/ /690/650 Παροχή αέρα (Υ) m 3 /h Στάθμη θορύβου (Υ/Μ/Χ) db(a) 52/49/46 52/48/45 Απορροφούμενη ισχύς (κατάσταση αναμονής) W 0,5 0,5 Τύπος ψυκτικού μέσου R410A Θερμ. Λειτουργίας / Θερμ. δωματίου C 17-35/5-30 Περιοχή εφαρμογής m Διαστάσεις (ΠxΒxΥ) mm 467x397x x397x765 Καθαρό βάρος kg 30,5 34,0 Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 220/ Σημείωση: Υ/Μ/Χ = Υψηλή / Μέτρια / Χαμηλή ταχύτητα ΠxΒxΥ = Πλάτος x Βάθος x Ύψος 23

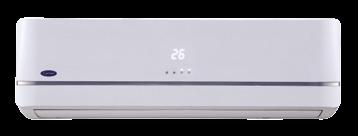

24 INVERTER ΤΟΊΧΟΥ 42QHM-ES Απόλυτη άνεση και ποιότητα εσωτερικού αέρα ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -20 C έως +46 C. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα, χαρίζοντας ευεξία. Wi-Fi Ready & Smart Control μέσω διαδικτύου. Λειτουργία Sleep Mode με χαμηλή στάθμη θορύβου κατά τη διάρκεια του ύπνου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Σύστημα αυτοκαθαρισμού (self cleaning system). Ηλεκτρονική εκτονωτική βαλβίδα (EEV): ελέγχει τη ροή του ψυκτικού μέσου που εισέρχεται στον εξατμιστή για καλύτερο έλεγχο λειτουργίας. Λειτουργία Follow me, για επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. *για τα μεγέθη: ψύξη θέρμανση στη θερμή ζώνη 24

25 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHM009ES 42QHM012ES 42QHM018ES 42QHM024ES ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHM009ES 38QHM012ES 38QHM018ES 38QHM024ES ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A+++ A+++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw ,0 4.8 COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A++ A++ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A+++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHM009ES 42QHM012ES 42QHM018ES 42QHM024ES Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 41/38/31/21 42/39/32/22 48/43/40/28 49/47/42/30 Παροχή αέρα (ΥxMxX) m 3 /h 830/610/520/ /650/550/ /850/720/ /1120/850/500 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 990x218x x218x x258x x258x343 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHM009ES 38QHM012ES 38QHM018ES 38QHM024ES Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 800x333x x333x x363x x420x810 Εύρος λειτουργίας (ψύξη) C -20~46-20~46-20~46-20~46 Εύρος λειτουργίας (θέρμανση) C -20~24-20~24-20~24-20~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 1/4-1/2 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/240V-1-50 Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 25

26 INVERTER ΤΟΊΧΟΥ 42QHC-ES Απόδοση και αξιοπιστία ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα, χαρίζοντας ευεξία. Wi-Fi Ready & Smart Control μέσω διαδικτύου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Λειτουργία TURBO για υψηλή και γρήγορη απόδοση σε ψύξη και θέρμανση. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -15 C έως +46 C. Λειτουργία Follow me, για επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. Σύστημα αυτοκαθαρισμού για απομάκρυνση της υγρασίας από το εσωτερικό του μηχανήματος. Ηλεκτρονική εκτονωτική βαλβίδα (EEV): ελέγχει τη ροή του ψυκτικού μέσου που εισέρχεται στον εξατμιστή για καλύτερο έλεγχο λειτουργίας. *για τα μεγέθη στη θέρμανση στη θερμή ζώνη 26

27 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHC009ES 42QHC012ES 42QHC018ES 42QHC024ES ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHC009ES 38QHC012ES 38QHC018ES 38QHC024ES ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHC009ES 42QHC012ES 42QHC018ES 42QHC024ES Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxX) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHC009ES 38QHC012ES 38QHC018ES 38QHC024ES Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 770x300x x333x x333x x363x702 Εύρος λειτουργίας (ψύξη) C -15~46-15~46-15~46-15~46 Εύρος λειτουργίας (θέρμανση) C -15~24-15~24-15~24-15~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/240V-1-50 Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 27

28 INVERTER ΤΟΊΧΟΥ 42QHC-DSF Ανώτερη ποιότητα εσωτερικού αέρα ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Λειτουργία Follow me, για επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα, χαρίζοντας ευεξία. Wi-Fi Ready & Smart Control μέσω διαδικτύου. Λειτουργία Sleep Mode με χαμηλή στάθμη θορύβου κατά τη διάρκεια του ύπνου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -15 C έως +46 C. Σύστημα αυτοκαθαρισμού, που απομακρύνει την υγρασία από το εσωτερικό του μηχανήματος. Εξοικονόμηση έως Εξοικονόμηση Ώρες* *για τα μεγέθη στη θέρμανση στη θερμή ζώνη 28

29 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHC009DSF 42QHC012DSF 42QHC018DSF 42QHC024DSF ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHC009DSF 42QHC012DSF 42QHC018DSF 42QHC024DSF Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxX) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x275x x300x x333x x363x702 Εύρος λειτουργίας (ψύξη) C -15~46-15~46-15~46-15~46 Εύρος λειτουργίας (θέρμανση) C -15~24-15~24-15~24-15~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/240V-1-50 Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 29

30 INVERTER ΤΟΊΧΟΥ 42QHC-DSC Η καλύτερη λύση για παράκτιες και βιομηχανικές εφαρμογές ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Εποξειδική βάση στοιχείου για προστασία από το θαλάσσιο σπρέι. Εποξειδική βάση πλακέτας ελέγχου για προστασία από το θαλάσσιο σπρέι. Άριστη αντιδιαβρωτική προστασία, κατάλληλη για περιοχές με υγρασία, μεγαλύτερη διάρκεια ζωής. Υψηλή απόδοση σε χαμηλή θερμοκρασία. Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα, χαρίζοντας ευεξία. Wi-Fi Ready & Smart Control μέσω διαδικτύου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -15 C έως +46 C. *για τα μεγέθη στη θέρμανση στη θερμή ζώνη 30

31 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHC009DSC 42QHC012DSC 42QHC018DSC 42QHC024DSC ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHC009DSC 38QHC012DSC 38QHC018DSC 38QHC024DSC ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHC009DSC 42QHC012DSC 42QHC018DSC 42QHC024DSC Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxX) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHC009DSC 38QHC012DSC 38QHC018DSC 38QHC024DSC Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x275x x300x x333x x363x702 Εύρος λειτουργίας (ψύξη) C -15~46-15~46-15~46-15~46 Εύρος λειτουργίας (θέρμανση) C -15~24-15~24-15~24-15~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 31

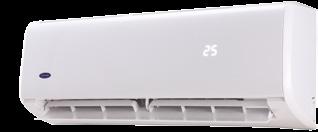

32 INVERTER ΤΟΊΧΟΥ 42QHC-DS Αληθινή άνεση όλο το χρόνο ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Λειτουργία Follow me, για επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. Λειτουργία Sleep Mode με χαμηλή στάθμη θορύβου κατά τη διάρκεια του ύπνου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -15 C έως +46 C. Σύστημα αυτοκαθαρισμού, που απομακρύνει την υγρασία από το εσωτερικό του μηχανήματος. *για τα μεγέθη στη θέρμανση στη θερμή ζώνη -Το ανωτέρω μηχάνημα είναι διαθέσιμο και με φίλτρα... 32

33 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHC009DS 42QHC012DS 42QHC018DS 42QHC024DS ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHC009DS 42QHC012DS 42QHC018DS 42QHC024DS Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxX) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x275x x300x x333x x363x702 Εύρος λειτουργίας (ψύξη) C -15~46-15~46-15~46-15~46 Εύρος λειτουργίας (θέρμανση) C -15~24-15~24-15~24-15~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4'- 3/8 1/4-1/2 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 33

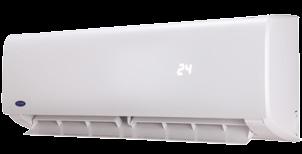

34 INVERTER ΤΟΊΧΟΥ 42QHC-DSA Η εξασφάλιση για ένα ευχάριστο περιβάλλον ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Ενεργειακή κλάση Α+++*. Φίλτρα τριπλής δράσης: PRE FILTER, HEPA & COLD CATALYST. Λειτουργία Follow me, για επιθυμητή θερμοκρασία σε κάθε σημείο του χώρου σας. Λειτουργία Sleep Mode με χαμηλή στάθμη θορύβου κατά τη διάρκεια του ύπνου. Λειτουργία ECO, για μικρότερη κατανάλωση ενέργειας. Απρόσκοπτη λειτουργία με εξωτερική θερμοκρασία από -15 C έως +46 C. *για τα μεγέθη στη θέρμανση στη θερμή ζώνη 34

35 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QHC009DSA 42QHC012DSA 42QHC018DSA 42QHC024DSA ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw Απόδοση στους -7 C kw Απόδοση στους -10 C kw Απόδοση στους -15 C kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ Ονομαστικό ρεύμα λειτουργίας A ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QHC009DSA 42QHC012DSA 42QHC018DSA 42QHC024DSA Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxX) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QHC009DS 38QHC012DS 38QHC018DS 38QHC024DS Ηχητική ισχύς db(a) Στάθμη θορύβου db(a) Παροχή αέρα m 3 /h Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x275x x300x x333x x363x702 Εύρος λειτουργίας (ψύξη) C -15~46-15~46-15~46-15~46 Εύρος λειτουργίας (θέρμανση) C -15~24-15~24-15~24-15~24 Συνδέσεις flare (γραμμή υγρού/γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 35

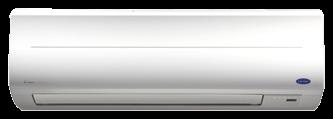

36 INVERTER ΤΟΊΧΟΥ XPOWER GOLD 42EQV Υψηλή απόδοση και μέγιστη εξοικονόμηση ενέργειας ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Υψηλότερη εξοικονόμηση ενέργειας, χάρη στον ακριβή ψηφιακό έλεγχο της ισχύος και στον υπεραποδοτικό συμπιεστή. Άνεση προσαρμοσμένη στις δικές σας επιθυμίες, με γρήγορη επίτευξη και διατήρηση της επιθυμητής θερμοκρασίας του δωματίου. Κορυφαία αξιοπιστία και πιο αθόρυβη λειτουργία, χάρη στον προηγμένο συμπιεστή DC Inverter. Οικονομική λειτουργία (Eco mode): αθόρυβη και ήπια λειτουργία με εξοικονόμηση ενέργειας έως και 20% σε σύγκριση με τη λειτουργία στις βασικές ρυθμίσεις. Ημερήσιος χρονοδιακόπτης για την ακριβή ρύθμιση της ώρας εκκίνησης και διακοπής της λειτουργίας του κλιματιστικού σας. Χρονοδιακόπτης ύπνου για οικονομική λειτουργία (Eco Sleep Timer): η μονάδα δημιουργεί τα βέλτιστα επίπεδα άνεσης ενώ εσείς κοιμάστε. Έξυπνο σύστημα αυτοδιαγνωστικών ελέγχων που υποδεικνύει οποιοδήποτε πρόβλημα και επιτρέπει τη γρήγορη και αποτελεσματική επίλυσή του. 36

37 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42EQV025M 42EQV035M 42EQV050M 42EQV060M ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38EYV025M 38EYV035M 38EYV050M 38EYV060M ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Απόδοση ψύξης kw 2,50 3,50 5,00 6,00 Εύρος απόδοσης ψύξης (ελαχ.-μεγ.) kw 1,20-3,00 1,10-4,00 1,10-6,00 1,20-6,70 Κατανάλωση ισχύος (ψύξη) kw 0,77 1,07 1,51 1,99 EER W/W 3,25 3,27 3,31 3,02 SEER W/W 5,10 6,10 6,80 6,30 Ενεργειακή κλάση A A++ A++ A++ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Απόδοση θέρμανσης kw 3,20 4,20 5,80 7,00 Εύρος απόδοσης θέρμανσης (ελαχ.-μεγ.) kw 0,90-3,50 0,90-5,00 0,80-6,30 1,00-7,50 Κατανάλωση ισχύος (θέρμανση) kw 0,84 1,13 1,60 2,18 COP W/W 3,81 3,72 3,63 3,21 SCOP (μεσαία ζώνη) W/W 3,80 4,00 3,90 3,80 Ενεργειακή κλάση (μεσαία ζώνη) A A+ A+ A+ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42EQV025M 42EQV035M 42EQV050M 42EQV060M Στάθμη πίεσης θορύβου (ψύξη) db(a) 40/37/34/31/27 39/36/33/30/26 44/41/38/32/30 47/44/41/38/35 Ηχητικής ισχύς (ψύξη) db(a) Στάθμη πίεσης θορύβου (θέρμανση) db(a) 41/38/35/32/28 40/37/34/31/28 44/41/39/35/32 47/44/42/38/35 Ηχητικής ισχύς (θέρμανση) db(a) Διαστάσεις (ΠxΒxΥ) mm 790x235x x235x x238x x238x320 Βάρος kg ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38EYV025M 38EYV035M 38EYV050M 38EYV060M Στάθμη πίεσης θορύβου (ψύξη) db(a) Ηχητικής ισχύς (ψύξη) db(a) Στάθμη πίεσης θορύβου (θέρμανση) db(a) Ηχητικής ισχύς (θέρμανση) db(a) Εύρος Λειτουργίας (ψύξη/θέρμανση) C -10~46 /-15~24 Διαστάσεις (ΠxΒxΥ) mm 660x240x x290x x290x x290x550 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού - Γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Μήκος προ-πληρωμένου σωλήνα m Μέγ. μήκος σωληνώσεων (με πλήρωση) m Μέγ. Υψομετρική διαφορά σωληνώσεων m Παροχή ρεύματος V-Ph-Hz 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). ΠxΒxΥ = Πλάτος x Βάθος x Ύψος 37

38 38

39 ΑΠΌΛΥΤΗ ΆΝΕΣΗ ΜΕ ΑΠΌΛΥΤΗ ΕΥΕΛΙΞΊΑ ΠΟΛΥΔΙΑΙΡΟΎΜΕΝΑ ΣΥΣΤΉΜΑΤΑ 39

40 40

41 ΠΟΛΥΔΙΑΙΡΟΥΜΕΝΑ ΣΥΣΤΗΜΑΤΑ INVERTER 38QUS-DC*1 Απόλυτη άνεση θέρμανσης και ψύξης σε συνδυασμό με τη μέγιστη ευελιξία ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Υψηλότερη εξοικονόμηση ενέργειας, χάρη στον ακριβή ψηφιακό έλεγχο της ισχύος και στον υπεραποδοτικό συμπιεστή. Άνεση προσαρμοσμένη στις δικές σας επιθυμίες, με γρήγορη επίτευξη και διατήρηση της επιθυμητής θερμοκρασίας του δωματίου. Κορυφαία αξιοπιστία και πιο αθόρυβη λειτουργία, χάρη στον προηγμένο συμπιεστή DC Inverter. Οικονομική λειτουργία (Eco mode): αθόρυβη και ήπια λειτουργία με εξοικονόμηση ενέργειας έως και 20% σε σύγκριση με τη λειτουργία στις βασικές ρυθμίσεις. Ημερήσιος χρονοδιακόπτης για την ακριβή ρύθμιση της ώρας εκκίνησης και διακοπής της λειτουργίας του κλιματιστικού σας. Χρονοδιακόπτης ύπνου για οικονομική λειτουργία (Eco Sleep Timer): η μονάδα δημιουργεί τα βέλτιστα επίπεδα άνεσης ενώ εσείς κοιμάστε. Έξυπνο σύστημα αυτοδιαγνωστικών ελέγχων που υποδεικνύει οποιοδήποτε πρόβλημα και επιτρέπει τη γρήγορη και αποτελεσματική επίλυσή του. 41

42 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ (1 ΠΡΟΣ 2) 38QUS018DS2-1 ΣΥΝΔΥΑΣΜΌΣ ΕΣΩΤΕΡΙΚΏΝ ΜΟΝΆΔΩΝ 42QHC009DS (X2) 42QTD009DS-1 (X2) 42QZA009DS-1 (X2) 42QSS009DS-1 (X2) Απόδοσης ψύξης kw 5 5,3 5,2 5,3 Απόδοση θέρμανσης kw 5,9 5,6 5,9 6,1 SEER / SCOP (μεσαία ζώνη) W/W 6.52 / / / / 3.80 Ενεργειακή κλάση A++ / A A++ / A A+ / A A+ / A Ετήσια κατανάλωση ενέργειας kwh 268 / / / / 1791 Ονομαστικό ρεύμα (ψύξη) A 7,7 7,6 8,4 7,4 Ονομαστική απορροφούμενη ισχύς (ψύξη) W Ονομαστικό ρεύμα λειτουργίας (θέρμανση) A 7,2 7,4 7,7 7,2 Ονομαστική απορροφούμενη ισχύς (θέρμανση) W Παροχή αέρα (εξωτερικής μονάδας) m 3 /h 2700 Στάθμη θορύβου (εξωτερικής μονάδας) db(a) 59,5 Ηχητική ισχύς (εξωτερικής μονάδας) db(a) 66 Διαστάσεις (ΠxΒxΥ) mm 845x363x702 Βάρος kg 48.5 Δυναμικό Υπερθέρμανσης (GWP) 2088 Ποσότητα ψυκτικού υγρού, R410A kg 1,9 Συνδέσεις flare (υγρού/αερίου) inch 2 x 1/4-3/8 Μέγιστο μήκος (σύνολο) m 40 Μέγιστο μήκος (ανά μονάδα) m 25 Μέγιστη υψομετρική διαφορά εσωτερικής και εξωτερικής m 15 Μέγιστη υψομετρική διαφορά μεταξύ εσωτερικών μονάδων m 10 Εύρος λειτουργίας (ψύξη) C Εύρος λειτουργίας (θέρμανση) C Παροχή ρεύματος V-ph- Hz 220/ ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ (1 ΠΡΟΣ 3) 38QUS027DS3-1 ΣΥΝΔΥΑΣΜΌΣ ΕΣΩΤΕΡΙΚΏΝ ΜΟΝΆΔΩΝ 42QHC009DS (X3) 42QTD009DS-1 (X3) 42QZA009DS-1 (X3) 42QSS009DS-1 (X3) Απόδοσης ψύξης kw 7,92 7,92 7,92 7,92 Απόδοση θέρμανσης kw 8,60 8,20 8,20 8,20 SEER / SCOP (μεσαία ζώνη) W/W 6.40 / / / / 3.80 Ενεργειακή κλάση A++ / A+ A++ / A+ A++ / A+ A+ / A Ετήσια κατανάλωση ενέργειας kwh 433 / / / / 2432 Ονομαστικό ρεύμα (ψύξη) A 11,8 11,4 10,8 10,7 Ονομαστική απορροφούμενη ισχύς (ψύξη) W Ονομαστικό ρεύμα λειτουργίας (θέρμανση) A 10,3 10,4 10 9,8 Ονομαστική απορροφούμενη ισχύς (θέρμανση) W Παροχή αέρα (εξωτερικής μονάδας) m 3 /h 2700 Στάθμη θορύβου (εξωτερικής μονάδας) db(a) 61 Ηχητική ισχύς (εξωτερικής μονάδας) db(a) 68 Διαστάσεις (ΠxΒxΥ) mm 845x363x702 Βάρος kg 52.5 Δυναμικό Υπερθέρμανσης (GWP) 2088 Ποσότητα ψυκτικού υγρού, R410A kg 2,1 Συνδέσεις flare (υγρού/αερίου) inch 3 x 1/4-3/8 Μέγιστο μήκος (σύνολο) m 60 Μέγιστο μήκος (ανά μονάδα) m 30 Μέγιστη υψομετρική διαφορά εσωτερικής και εξωτερικής m 15 Μέγιστη υψομετρική διαφορά μεταξύ εσωτερικών μονάδων m 10 Εύρος λειτουργίας (ψύξη) C Εύρος λειτουργίας (θέρμανση) C Παροχή ρεύματος V-ph- Hz 220/

43 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΞΩΤΕΡΙΚΩΝ ΜΟΝΑΔΩΝ ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ (1 ΠΡΟΣ 4) 38QUS036DS4-1 ΣΥΝΔΥΑΣΜΌΣ ΕΣΩΤΕΡΙΚΏΝ ΜΟΝΆΔΩΝ 42QHC009DS (X4) 42QTD009DS-1 (X4) 42QZA009DS-1 (X4) 42QSS009DS-1 (X4) Απόδοσης ψύξης kw 10,6 10,6 10,6 10,6 Απόδοση θέρμανσης kw 12,0 11,2 11,2 11,2 SEER / SCOP (μεσαία ζώνη) W/W 6.30 / / / / 3.80 Ενεργειακή κλάση A++ / A A+ / A A+ / A A++ / A Ετήσια κατανάλωση ενέργειας kwh 586 / / / / 3426 Ονομαστικό ρεύμα (ψύξη) A 17,1 17,6 16,9 15,9 Ονομαστική απορροφούμενη ισχύς (ψύξη) W Ονομαστικό ρεύμα λειτουργίας (θέρμανση) A 17 14,2 13,8 13,9 Ονομαστική απορροφούμενη ισχύς (θέρμανση) W Παροχή αέρα (εξωτερικής μονάδας) m 3 /h 4000 Στάθμη θορύβου (εξωτερικής μονάδας) db(a) 63 Ηχητική ισχύς (εξωτερικής μονάδας) db(a) 68 Διαστάσεις (ΠxΒxΥ) mm 946x410x810 Βάρος kg 70 Δυναμικό Υπερθέρμανσης (GWP) 2088 Ποσότητα ψυκτικού υγρού, R410A kg 3 Συνδέσεις flare (υγρού/αερίου) inch 3 x 1/4-3/8 + 1 x 1/4-1/2 Μέγιστο μήκος (σύνολο) m 80 Μέγιστο μήκος (ανά μονάδα) m 35 Μέγιστη υψομετρική διαφορά εσωτερικής και εξωτερικής m 15 Μέγιστη υψομετρική διαφορά μεταξύ εσωτερικών μονάδων m 10 Εύρος λειτουργίας (ψύξη) C Εύρος λειτουργίας (θέρμανση) C Παροχή ρεύματος V-ph-Hz 220/ ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ (1 ΠΡΟΣ 5) 38QUS042DS5-1 ΣΥΝΔΥΑΣΜΌΣ ΕΣΩΤΕΡΙΚΏΝ ΜΟΝΆΔΩΝ 42QHC009DS (X5) 42QTD009DS-1 (X5) 42QZA009DS-1 (X5) 42QSS009DS-1 (X5) Απόδοσης ψύξης kw 12,3 12,3 12,3 12,3 Απόδοση θέρμανσης kw 12,6 12,5 12,5 12,6 SEER / SCOP (μεσαία ζώνη) W/W 6.60 / / / / 3.50 Ενεργειακή κλάση A++ / A A+ / A A+ / A A++ / A Ετήσια κατανάλωση ενέργειας kwh 653 / / / / 3880 Ονομαστικό ρεύμα (ψύξη) A 17,2 19,8 17,8 16,8 Ονομαστική απορροφούμενη ισχύς (ψύξη) W Ονομαστικό ρεύμα λειτουργίας (θέρμανση) A 15, ,5 14,6 Ονομαστική απορροφούμενη ισχύς (θέρμανση) W Παροχή αέρα (εξωτερικής μονάδας) m 3 /h 4000 Στάθμη θορύβου (εξωτερικής μονάδας) db(a) 63 Ηχητική ισχύς (εξωτερικής μονάδας) db(a) 68 Διαστάσεις (ΠxΒxΥ) mm 946x410x810 Βάρος kg 76 Δυναμικό Υπερθέρμανσης (GWP) 2088 Ποσότητα ψυκτικού υγρού, R410A kg 3,6 Συνδέσεις flare (υγρού/αερίου) inch 4 x 1/4-3/8 + 1 x 1/4-1/2 Μέγιστο μήκος (σύνολο) m 80 Μέγιστο μήκος (ανά μονάδα) m 35 Μέγιστη υψομετρική διαφορά εσωτερικής και εξωτερικής m 15 Μέγιστη υψομετρική διαφορά μεταξύ εσωτερικών μονάδων m 10 Εύρος λειτουργίας (ψύξη) C Εύρος λειτουργίας (θέρμανση) C Παροχή ρεύματος V-ph- Hz 220/

44 ΤΟΙΧΟΥ 42QHC009DS 42QHC012DS 42QHC018DS 42QHC024DS Απόδοσης ψύξης kw 2,70 3,52 5,28 6,40 Απόδοση θέρμανσης kw 2,90 3,80 5,50 7,00 Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxXxΠX) db(a) 38/34/30/21 40/35/31/22 42/37/35/24 47/42/38/26 Παροχή αέρα (ΥxMxXxΠΧ) m 3 /h 460/380/280/ /390/300/ /550/460/ /890/770/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 730x192x x192x x218x x225x338 Συνδέσεις flare (υγρού/αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Παροχή ηλεκτρικού ρεύματος V-ph-Hz 220/ ΔΑΠΕΔΟΥ 42QZA009DS-1 42QZA012DS-1 42QZA018DS-1 Απόδοσης ψύξης kw 2,64 3,52 4,40 Απόδοση θέρμανσης kw 2,90 3,70 5,40 Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 43/39/34 45/43/38 46/44/42 Παροχή αέρα (ΥxMxX) m 3 /h 460/400/ /480/ /470/430 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x600x x600x x600x210 Συνδέσεις flare (υγρού/αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 Παροχή ηλεκτρικού ρεύματος V-ph-Hz 220/ Υ/Μ/Χ/ΠΧ: Υψηλή/Μεσαία/Χαμηλή/Πολύ Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος 44

45 ΕΣΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ & ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΣΕΤΑ 42QTD009DS-1 42QTD012DS-1 42QTD018DS-1 42QTD024DS-1 Απόδοσης ψύξης kw 2,64 3,52 5,00 7,03 Απόδοση θέρμανσης kw 3,00 4,00 5,50 7,03 Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 42/39/36 42/39/36 45/42/36 49/46/43 Παροχή αέρα (ΥxMxX) m 3 /h 560/430/ /430/ /530/ /1200/1070 Βάρος (Σώμα) kg Βάρος (Πάνελ) kg Διαστάσεις (ΠxΒxΥ) / Σώμα mm 570x570x x570x x570x x840x245 Διαστάσεις (ΠxΒxΥ) / Πάνελ mm 647x647x50 647x647x50 647x647x50 950x950x55 Συνδέσεις flare (υγρού/αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Παροχή ηλεκτρικού ρεύματος V-ph-Hz 220/ ΚΑΝΑΛΑΤΟ 42QSS009DS-1 42QSS012DS-1 42QSS018DS-1 42QSS024DS-1 Απόδοσης ψύξης kw 2,65 3,52 5,00 7,03 Απόδοση θέρμανσης kw 3,25 3,80 5,40 7,40 Ηχητική ισχύς db(a) Στάθμη θορύβου (ΥxMxX) db(a) 42/38/35 42/38/35 42/40/38 43/40/38 Παροχή αέρα (ΥxMxX) m 3 /h 540/500/ /500/ /660/ /900/420 Βάρος (Καθαρό) kg Διαστάσεις (ΠxΒxΥ) mm 700x635x x635x x674x x774x249 Συνδέσεις flare (υγρού/αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 Παροχή ηλεκτρικού ρεύματος V-ph-Hz 220/ Υ/Μ/Χ/ΠΧ: Υψηλή/Μεσαία/Χαμηλή/Πολύ Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος 45

46 ΑΠΟΔΌΣΕΙΣ ΨΎΞΗΣ 38QUS018DS2-1 BI (1x1) BI (1x2) ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΨΎΞΗΣ (KW) ΣΥΝΟΛΙΚΉ ΨΥΚΤΙΚΉ ΑΠΌΔΟΣΗ (KW) ΣΥΝΔΥΑΣΜΟΊ ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Α ΜΟΝ.Β ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ ,70-1,13 2,70 3,38 0,36 0,91 1, ,46-1,45 3,46 4,33 0,46 1,18 1, ,15-2,16 5,15 6,44 0,70 1,77 2, ,65 2,65 2,23 5,30 5,83 0,69 1,76 2, ,47 2,99 2,29 5,46 5,90 0,70 1,78 1, ,38 3,20 2,34 5,58 6,03 0,70 1,77 1, ,76 2,76 2,32 5,52 5,96 0,70 1,78 1,99 ΑΠΟΔΌΣΕΙΣ ΘΈΡΜΑΝΣΗΣ 38QUS018DS2-1 1x1 1x2 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΘΈΡΜΑΝΣΗΣ (KW) ΣΥΝΟΛΙΚΉ ΘΕΡΜΙΚΉ ΑΠΌΔΟΣΗ (KW) ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Α ΜΟΝ.Β ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ ,92-1,23 2,92 3,36 0,32 0,80 0, ,75-1,58 3,75 4,16 0,41 1,04 1, ,40-2,27 5,40 5,99 0,60 1,52 1, ,78 2,78 2,34 5,57 6,01 0,60 1,50 1, ,71 2,98 2,39 5,68 6,08 0,62 1,55 1, ,50 3,37 2,46 5,86 6,21 0,65 1,63 1, ,90 2,90 2,44 5,80 6,09 0,64 1,60 1,72 ΑΠΟΔΌΣΕΙΣ ΨΎΞΗΣ 38QUS027DS3-1 1x1 1x2 1x3 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΨΎΞΗΣ (KW) ΣΥΝΟΛΙΚΉ ΨΥΚΤΙΚΉ ΑΠΌΔΟΣΗ ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,16 2,77 3,46 0,59 0,98 1, , ,45 3,46 4,33 0,65 1,24 1, , ,25 5,35 6,69 0,77 1,92 2, ,60 2,60-2,18 5,20 6,76 0,70 1,67 2, ,57 3,43-2,52 6,00 7,50 0,82 1,95 2, ,50 5,00-3,15 7,50 8,25 1,04 2,48 2, ,23 3,23-2,71 6,45 7,80 0,89 2,11 2, ,08 4,62-3,23 7,70 8,30 1,10 2,61 2, ,03 4,03-3,39 8,06 8,35 1,06 2,52 2, ,64 2,64 2,64 3,32 7,91 8,31 1,03 2,46 2, ,39 2,39 3,18 3,34 7,95 8,35 1,03 2,45 2, ,32 2,32 3,56 3,44 8,20 8,46 1,06 2,52 2, ,25 2,90 2,90 3,38 8,05 8,37 1,02 2,44 2, ,18 2,80 3,27 3,47 8,25 8,46 1,04 2,48 2, ,74 2,74 2,74 3,45 8,21 8,46 1,05 2,50 2,66 ΑΠΟΔΌΣΕΙΣ ΘΈΡΜΑΝΣΗΣ 38QUS027DS3-1 1x1 1x2 1x3 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΘΈΡΜΑΝΣΗΣ (KW) ΣΥΝΟΛΙΚΉ ΘΕΡΜΙΚΉ ΑΠΌΔΟΣΗ ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,23 2,92 3,74 0,55 0,99 1, , ,58 3,75 4,80 0,58 1,29 1, , ,27 5,40 6,90 0,76 1,89 2, ,24 3,24-2,72 6,48 7,15 0,80 1,99 2, ,24 4,31-3,17 7,55 7,76 0,94 2,34 2, ,72 5,43-3,42 8,15 8,42 1,03 2,56 2, ,90 3,90-3,28 7,80 8,13 0,98 2,44 2, ,32 4,98-3,49 8,30 8,60 1,05 2,63 2, ,30 4,30-3,61 8,60 8,88 1,05 2,62 2, ,74 2,74 2,74 3,45 8,21 8,54 0,91 2,27 2, ,51 2,51 3,35 3,52 8,37 8,71 0,92 2,29 2, ,42 2,42 3,81 3,63 8,65 8,91 0,96 2,39 2, ,35 2,35 3,92 3,62 8,62 8,88 0,94 2,36 2, ,28 2,32 4,30 3,74 8,90 9,10 1,01 2,53 2, ,96 2,96 2,96 3,72 8,87 9,04 0,99 2,48 2,68 46

47 ΑΠΟΔΌΣΕΙΣ ΨΎΞΗΣ 38QUS036DS4-1 1x1 1x2 1x3 1x4 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΑΠΟΔΌΣΕΙΣ ΘΈΡΜΑΝΣΗΣ 38QUS036DS4-1 1x1 1x2 1x3 1x4 ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΨΎΞΗΣ (KW) ΣΥΝΟΛΙΚΉ ΨΥΚΤΙΚΉ ΑΠΌΔΟΣΗ (KW) ΣΥΝΔΥΑΣΜΟΊ ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,11 2,70 3,27 0,78 1,17 1, , ,42 3,46 4,19 0,99 1,57 2, , ,39 5,84 7,07 1,64 2,72 3, , ,11 7,40 8,50 1,78 3,49 4, ,92 2, ,39 5,84 7,07 0,98 2,43 3, ,62 3, ,39 5,84 7,07 0,98 2,51 3, ,68 5, ,34 8,15 9,86 1,25 3,57 4, ,60 7, ,98 9,70 11,64 1,57 4,35 5, ,14 3, ,57 6,28 7,60 1,03 2,73 3, ,07 5, ,34 8,15 9,86 1,25 3,64 4, ,96 7, ,18 10,20 12,24 1,85 4,64 5, ,25 4, ,31 10,10 12,71 1,45 4,59 6, ,72 2,72 2,72-3,34 8,15 9,86 1,25 3,33 4, ,62 2,62 2,91-3,34 8,15 9,86 1,25 3,41 4, ,55 2,55 5,40-4,31 10,50 12,71 1,45 4,45 5, ,50 2,50 5,80-4,43 10,80 12,96 1,68 4,66 5, ,82 3,47 3,47-4,00 9,75 11,80 1,42 4,06 5, ,63 3,20 4,16-3,73 9,99 11,00 1,25 4,31 4, ,58 3,00 6,22-4,84 11,80 13,80 1,55 5,18 6, ,33 4,75 4,75-4,85 11,84 13,80 1,60 5,33 6, ,25 3,25 3,25-4,00 9,75 11,80 1,42 4,11 5, ,20 3,20 4,65-4,53 11,05 13,37 1,54 4,80 6, ,00 3,00 5,90-4,88 11,90 13,80 1,59 5,29 6, ,75 4,55 4,55-4,85 11,84 13,80 1,60 5,36 6, ,64 2,64 2,64 2,64 7,39 10,56 13,73 3,56 3,90 5, ,50 2,50 2,50 3,50 7,70 11,00 13,80 2,15 4,00 5, ,50 2,50 2,50 5,00 8,75 12,50 13,80 2,44 4,42 5, ,50 2,50 3,50 3,50 8,40 12,00 13,80 2,35 4,30 5, ,30 2,30 3,30 4,90 8,68 12,80 13,80 2,63 4,49 5, ,30 2,30 3,50 3,50 8,12 11,60 13,80 2,27 4,13 5, ,30 3,30 3,30 4,50 9,38 13,40 13,80 2,84 4,72 5, ,30 3,30 3,30 3,30 8,68 13,20 13,80 2,63 4,60 4, ,10 3,10 3,10 4,10 9,38 13,40 13,80 2,82 4,70 5,00 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΘΈΡΜΑΝΣΗΣ (KW) ΣΥΝΟΛΙΚΉ ΘΕΡΜΙΚΉ ΑΠΌΔΟΣΗ (KW) ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ (KW)" ΜΟΝ.Δ ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,11 2,70 3,27 0,78 1,17 1, , ,42 3,46 4,19 0,99 1,57 2, , ,39 5,84 7,07 1,64 2,72 3, , ,11 7,40 8,50 1,78 3,49 4, ,92 2, ,39 5,84 7,07 0,98 2,43 3, ,62 3, ,39 5,84 7,07 0,98 2,51 3, ,68 5, ,34 8,15 9,86 1,25 3,57 4, ,60 7, ,98 9,70 11,64 1,57 4,35 5, ,14 3, ,57 6,28 7,60 1,03 2,73 3, ,07 5, ,34 8,15 9,86 1,25 3,64 4, ,96 7, ,18 10,20 12,24 1,85 4,64 5, ,25 4, ,31 10,10 12,71 1,45 4,59 6, ,72 2,72 2,72-3,34 8,15 9,86 1,25 3,33 4, ,62 2,62 2,91-3,34 8,15 9,86 1,25 3,41 4, ,55 2,55 5,40-4,31 10,50 12,71 1,45 4,45 5, ,50 2,50 5,80-4,43 10,80 12,96 1,68 4,66 5, ,82 3,47 3,47-4,00 9,75 11,80 1,42 4,06 5, ,63 3,20 4,16-3,73 9,99 11,00 1,25 4,31 4, ,58 3,00 6,22-4,84 11,80 13,80 1,55 5,18 6, ,33 4,75 4,75-4,85 11,84 13,80 1,60 5,33 6, ,25 3,25 3,25-4,00 9,75 11,80 1,42 4,11 5, ,20 3,20 4,65-4,53 11,05 13,37 1,54 4,80 6, ,00 3,00 5,90-4,88 11,90 13,80 1,59 5,29 6, ,75 4,55 4,55-4,85 11,84 13,80 1,60 5,36 6, ,64 2,64 2,64 2,64 7,39 10,56 13,73 3,56 3,90 5, ,50 2,50 2,50 3,50 7,70 11,00 13,80 2,15 4,00 5, ,50 2,50 2,50 5,00 8,75 12,50 13,80 2,44 4,42 5, ,50 2,50 3,50 3,50 8,40 12,00 13,80 2,35 4,30 5, ,30 2,30 3,30 4,90 8,68 12,80 13,80 2,63 4,49 5, ,30 2,30 3,50 3,50 8,12 11,60 13,80 2,27 4,13 5, ,30 3,30 3,30 4,50 9,38 13,40 13,80 2,84 4,72 5, ,30 3,30 3,30 3,30 8,68 13,20 13,80 2,63 4,60 4, ,10 3,10 3,10 4,10 9,38 13,40 13,80 2,82 4,70 5,00 47

48 ΑΠΟΔΌΣΕΙΣ ΨΎΞΗΣ 38QUS042DS5-1 1x1 1x2 1x3 1x4 1x5 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΨΎΞΗΣ (KW) ΣΥΝΔΥΑΣΜΟΊ ΣΥΝΟΛΙΚΉ ΨΥΚΤΙΚΉ ΑΠΌΔΟΣΗ (KW) ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΜΟΝ.Ε ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΜΟΝ.Ε ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,16 2,77 3,32 0,54 0,98 1, , ,45 3,46 4,15 0,62 1,24 1, , ,25 5,35 6,42 0,78 1,95 2, , ,95 7,03 8,44 1,04 2,60 3, ,45 2, ,06 4,91 5,80 0,67 1,67 2, ,40 2, ,25 5,36 6,30 0,74 1,85 2, ,28 4, ,92 6,94 8,05 0,97 2,44 2, ,23 6, ,45 8,22 9,47 1,17 2,94 3, ,91 2, ,44 5,81 6,80 0,82 2,05 2, ,78 4, ,11 7,39 8,55 1,05 2,62 3, ,72 5, ,64 8,68 9,97 1,25 3,12 3, ,49 4, ,77 8,98 10,30 1,32 3,30 4, ,48 2,48 2, ,12 7,43 8,55 1,00 2,49 3, ,45 2,45 3, ,32 7,91 9,07 1,07 2,66 3, ,37 2,37 4, ,02 9,58 10,88 1,32 3,30 4, ,33 2,33 6, ,59 10,94 12,34 1,53 3,84 4, ,42 2,98 2, ,52 8,39 9,58 1,14 2,84 3, ,36 2,90 4, ,23 10,06 11,39 1,37 3,43 4, ,32 2,85 6, ,79 11,41 12,86 1,59 3,98 4, ,31 4,71 4, ,93 11,73 13,20 1,68 4,19 5, ,96 2,96 2, ,72 8,87 10,10 1,19 2,98 3, ,88 2,88 4, ,43 10,54 11,91 1,43 3,57 4, ,83 2,83 6, ,97 11,84 13,26 1,69 4,23 5, ,80 4,63 4, ,06 12,06 13,39 1,73 4,34 5, ,47 2,47 2,47 2,47-4,15 9,89 11,35 1,29 3,22 4, ,45 2,45 2,45 3,01-4,35 10,36 11,89 1,35 3,39 4, ,38 2,38 2,38 4,86-5,05 12,02 13,78 1,59 3,97 4, ,26 2,26 2,26 6,09-5,40 12,87 14,04 1,77 4,44 5, ,43 2,43 2,99 2,99-4,55 10,83 12,43 1,41 3,53 4, ,34 2,34 2,88 4,76-5,17 12,32 13,87 1,63 4,08 5, ,22 2,22 2,74 5,99-5,53 13,17 14,13 1,83 4,57 5, ,41 2,97 2,97 2,97-4,75 11,31 12,97 1,49 3,73 4, ,29 2,82 2,82 4,68-5,30 12,62 13,96 1,73 4,32 5, ,94 2,94 2,94 2,94-4,95 11,78 13,51 1,57 3,91 4, ,77 2,77 2,77 4,59-5,43 12,92 14,05 1,78 4,45 5, ,46 2,46 2,46 2,46 2,46 5,17 12,31 14,40 1,53 3,82 5, ,42 2,42 2,42 2,42 2,98 5,31 12,64 14,44 1,57 3,93 5, ,29 2,29 2,29 2,29 4,66 5,80 13,81 14,56 1,70 4,25 5, ,38 2,38 2,38 2,92 2,92 5,45 12,98 14,47 1,59 3,98 5, ,26 2,26 2,26 2,78 4,60 5,94 14,15 14,60 1,72 4,30 5, ,34 2,34 2,88 2,88 3,07 5,67 13,50 14,51 1,66 4,14 5, ,30 2,84 2,84 2,84 2,84 5,73 13,65 14,54 1,66 4,16 5, ,25 2,75 2,75 2,75 3,70 5,96 14,20 14,60 1,73 4,33 5, ,83 2,83 2,83 2,83 2,83 5,94 14,15 14,60 1,73 4,31 5,07 48

49 ΑΠΟΔΌΣΕΙΣ ΘΈΡΜΑΝΣΗΣ 38QUS042DS5-1 1x1 1x2 1x3 1x4 1x5 ΜΈΓΕΘΟΣ ΕΣΩΤΕΡΙΚΉΣ ΜΟΝΆΔΑΣ ΟΝΟΜΑΣΤΙΚΉ ΑΠΌΔΟΣΗ ΘΈΡΜΑΝΣΗΣ (KW) ΣΥΝΟΛΙΚΉ ΘΕΡΜΙΚΉ ΑΠΌΔΟΣΗ (KW) ΣΥΝΔΥΑΣΜΟΊ ΑΠΟΡΡΟΦΟΎΜΕΝΗ ΙΣΧΎΣ (KW) ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΜΟΝ.Ε ΜΟΝ.Α ΜΟΝ.Β ΜΟΝ.Γ ΜΟΝ.Δ ΜΟΝ.Ε ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ. ΕΛΑΧ. ΟΝΟΜ. ΜΕΓ , ,23 2,92 3,36 0,51 0,92 1,09 1, , ,58 3,75 4,31 0,59 1,19 1,41 1, , ,52 6,00 6,90 0,77 1,92 2,28 2, , ,95 7,03 8,08 0,91 2,27 2,69 3, ,97 2, ,50 5,95 7,36 0,73 1,82 2,37 2, ,92 3, ,74 6,52 8,04 0,81 2,02 2,62 2, ,80 5, ,58 8,52 10,42 1,07 2,66 3,42 2, ,75 7, ,26 10,14 12,34 1,29 3,22 4,11 3, ,55 3, ,98 7,09 8,72 0,89 2,22 2,86 2, ,42 5, ,82 9,09 11,10 1,15 2,87 3,67 3, ,36 7, ,50 10,72 13,02 1,37 3,41 4,36 3, ,55 5, ,66 11,10 13,47 1,42 3,56 4,54 4, ,75 2,75 2, ,47 8,25 9,94 1,00 2,50 3,21 3, ,68 2,68 3, ,64 8,67 10,45 1,06 2,64 3,39 3, ,51 2,51 5, ,26 10,14 12,25 1,26 3,15 4,06 4, ,41 2,41 6, ,75 11,32 13,70 1,41 3,54 4,57 4, ,63 3,23 3, ,82 9,09 10,97 1,12 2,79 3,58 3, ,47 3,04 5, ,43 10,55 12,76 1,30 3,25 4,18 4, ,38 2,93 6, ,93 11,74 14,22 1,49 3,73 4,82 4, ,37 4,82 4, ,05 12,02 14,56 1,55 3,88 5,02 5, ,17 3,17 3, ,99 9,51 11,48 1,16 2,91 3,74 3, ,00 3,00 4, ,61 10,97 13,28 1,37 3,43 4,43 4, ,90 2,90 6, ,10 12,14 14,62 1,57 3,91 5,04 5, ,87 4,75 4, ,20 12,37 14,74 1,62 4,04 5,15 5, ,66 2,66 2,66 2,66-4,46 10,62 12,03 1,23 3,08 3,76 4, ,61 2,61 2,61 3,21-4,63 11,03 12,45 1,35 3,37 4,12 4, ,47 2,47 2,47 5,04-5,23 12,45 13,92 1,53 3,82 4,62 4, ,34 2,34 2,34 6,29-5,59 13,30 14,56 1,64 4,11 4,87 5, ,56 2,56 3,15 3,15-4,80 11,44 12,87 1,45 3,62 4,42 4, ,42 2,42 2,98 4,93-5,36 12,75 14,15 1,56 3,89 4,67 5, ,30 2,30 2,83 6,18-5,71 13,61 14,79 1,68 4,20 4,95 5, ,52 3,11 3,11 3,11-4,97 11,84 13,29 1,45 3,63 4,42 4, ,37 2,92 2,92 4,84-5,48 13,05 14,37 1,61 4,02 4,79 5, ,06 3,06 3,06 3,06-5,14 12,25 13,71 1,50 3,76 4,55 4, ,87 2,87 2,87 4,75-5,61 13,35 14,60 1,65 4,12 4,88 5, ,46 2,46 2,46 2,46 2,46 5,17 12,31 15,40 1,35 3,37 4,74 5, ,44 2,44 2,44 2,44 3,00 5,36 12,77 15,42 1,39 3,48 4,72 5, ,38 2,38 2,38 2,38 4,85 6,04 14,38 15,48 1,55 3,89 4,69 5, ,42 2,42 2,42 2,98 2,98 5,56 13,23 15,44 1,44 3,60 4,71 5, ,37 2,37 2,37 2,91 4,83 6,23 14,84 15,50 1,60 3,99 4,67 5, ,41 2,41 2,96 2,96 2,96 5,75 13,69 15,46 1,48 3,71 4,70 5, ,39 2,94 2,94 2,94 2,94 5,94 14,15 15,47 1,53 3,82 4,69 5, ,30 2,86 2,86 2,86 4,07 6,28 14,95 15,60 1,62 4,04 4,73 5, ,98 2,98 2,98 2,98 2,98 6,26 14,90 15,60 1,60 4,01 4,70 5,07 49

50 50

51 ΕΠΑΓΓΕΛΜΑΤΙΚΈΣ ΛΎΣΕΙΣ ΑΠΌ ΕΠΑΓΓΕΛΜΑΤΊΕΣ ΛΥΣΕΙΣ ΑΝΕΣΗΣ ΓΙΑ ΗΜΙΚΕΝΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Οι ημικεντρικές λύσεις κλιματισμού της Carrier έχουν σχεδιαστεί για να ικανοποιούν τις απαιτήσεις διαφόρων τύπων κτηρίων και εφαρμογών. ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ Η τεχνολογία Inverter που χρησιμοποιούν τα συστήματα, προσφέρει αξιοσημείωτα πλεονεκτήματα ως προς την εξοικονόμηση ενέργειας. Η μεταβαλλόμενη διαχείριση της απόδοσης του συμπιεστή επιτρέπει στο σύστημα να διατηρεί τον έλεγχο της θερμοκρασίας του δωματίου, με την ελάχιστη ενεργειακή δαπάνη. ΠΟΛΛΑΠΛΕΣ ΛΥΣΕΙΣ Τα ημικεντρικά συστήματα της Carrier διαθέτουν τελευταία τεχνολογία, απόδοση υψηλών προδιαγραφών, μοναδικά συστήματα ελέγχου, ποικίλες εσωτερικές μονάδες και ευκολία στην εγκατάσταση, προκειμένου να προσφέρουν άνεση σε οποιαδήποτε εφαρμογή. ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Η κορυφαία ποιότητα και απόδοση που προσφέρει η Carrier, σας βγάζει από το δίλημμα της επιλογής. Οι ανεξάρτητοι συνεργάτες μας κάνουν εύκολη την εγκατάσταση και συντήρηση των συστημάτων για βέλτιστη απόδοση. 51

52 52

53 ΠΡΌΤΥΠΟ ΕΠΙΔΌΣΕΩΝ, ΕΝΕΡΓΕΙΑΚΉΣ ΑΠΌΔΟΣΗΣ ΚΑΙ ΒΙΩΣΙΜΌΤΗΤΑΣ ΣΥΣΤΗΜΑΤΑ ΔΙΑΙΡΟΥΜΕΝΟΥ ΤΥΠΟΥ 53

54 INVERTER ΔΑΠΕΔΟΥ XPOWER 42QΖA/38QUS Βέλτιστα επίπεδα άνεσης ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Δυνατότητα επιλογής εξόδου αέρα πάνω και κάτω ή μόνο πάνω. Ανεμιστήρας DC, πέντε ταχυτήτων. Μονάδα χαμηλής στάθμης θορύβου. Εγγυημένη απόδοση στην ψύξη από τους 15 C έως τους +46 C. Εύκολη πρόσβαση σε όλα τα κύρια εξαρτήματα εντός της μονάδας. (optional) 54

55 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QZA009DS-1 42QZA012DS-1 42QZA018DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A+ A+ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A++ A+++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QZA009DS-1 42QZA012DS-1 42QZA018DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 460/400/ /480/ /470/430 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 43/39/34 45/43/38 46/44/42 Βάρος kg Διαστάσεις (ΠxΒxΥ) mm 700x600x x600x x600x210 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 770x300x x333x x333x554 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 55

56 56

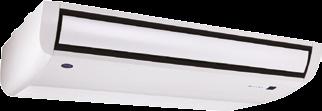

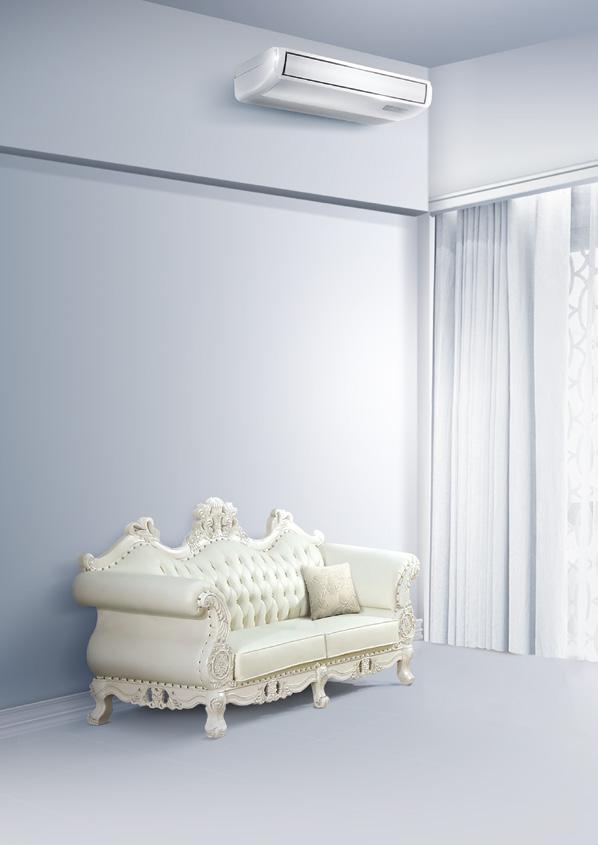

57 INVERTER ΟΡΟΦΉΣ XPOWER 42QZL/38QUS Κομψή και καλαίσθητη εμφάνιση με υψηλές αποδόσεις ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Τρισδιάστατα κινούμενες περσίδες που επιτρέπουν την κατανομή του αέρα προς οποιαδήποτε κατεύθυνση επιθυμείτε. Ανεμιστήρες υπερσύγχρονης τεχνολογίας και προηγμένη λεπτή σερπαντίνα. Εύκολη εγκατάσταση και συντήρηση: η πρόσβαση σε όλα τα εσωτερικά εξαρτήματα εξασφαλίζεται εύκολα με την αφαίρεση της γρίλιας. Επιλογή ενσύρματου (προαιρετικός εξοπλισμός) ή ασύρματου χειριστηρίου (βασικός εξοπλισμός). (προαιρετικό) 57

58 ΜΟΝΟΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QZL018DS-1 42QZL024DS-1 42QZL030DS-1 42QZL036DS-1 42QZL048DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A+ A+ A++ A++ A+ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A++ A+++ A+++ A+++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QZL018DS-1 42QZL024DS-1 42QZL030DS-1 42QZL036DS-1 42QZL048DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 900/790/ /1040/ /1450/ /1700/ /1700/1500 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 45/42/39 50/47/41 54/49/44 55/51/46 55/51/46 Βάρος kg Διαστάσεις (ΠxΒxΥ) mm 1068x675x x675x x675x x675x x675x235 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 800x333x x363x x410x x410x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 58

59 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΤΡΙΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QZL036DS-1 42QZL048DS-1 42QZL060DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A+ A+ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QZL036DS-1 42QZL048DS-1 42QZL060DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 2000/1700/ /1700/ /1900/1500 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 55/51/46 55/51/46 56/51/47 Βάρος kg Διαστάσεις (ΠxΒxΥ) mm 1650x675x x675x x675x235 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 946x410x x415x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 380~415V / 50Hz / 3Ph Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 59

60 60

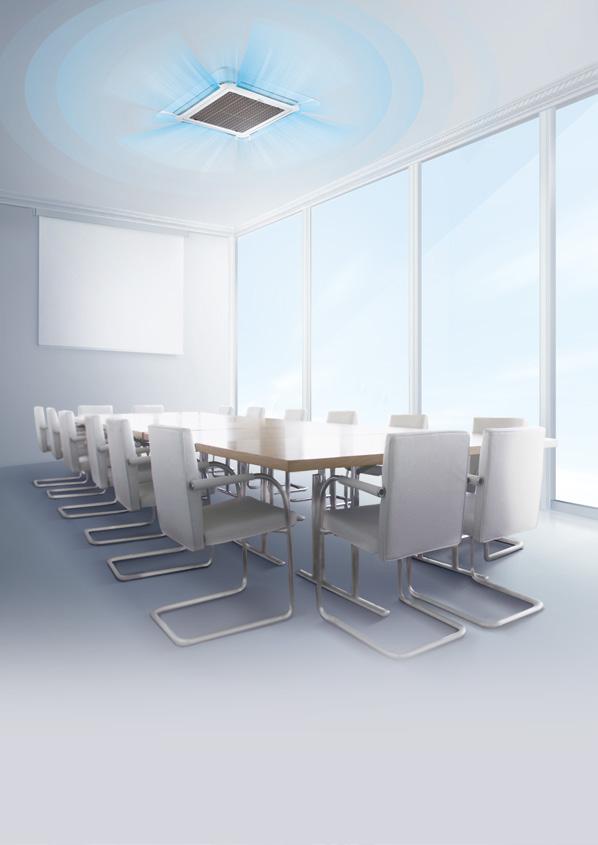

61 INVERTER ΚΑΣΈΤΑ XPOWER 42QTD/38QUS Ιδανική λύση για οποιαδήποτε εμπορική εφαρμογή ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Συμπαγής σχεδιασμός. Παροχή του αέρα σε 360 για τη βέλτιστη διανομή του στο χώρο. Διαστάσεις συμβατές με όλα τα συστήματα ψευδοροφών. Δυνατότητα εισαγωγής νωπού αέρα και πρόσθετη προεγκοπή εξόδου που επιτρέπει τον κλιματισμό παρακείμενου χώρου. Εύκολη πρόσβαση στα βασικά εξαρτήματα της μονάδας, με απλό άνοιγμα της γρίλιας ή αφαίρεση του μπροστινού πάνελ. Ενσωματωμένη αντλία αποστράγγισης συμπυκνωμάτων νερού με μανομετρικό έως 750 mm. (προαιρετικό) Επιλογή ενσύρματου (προαιρετικός εξοπλισμός) ή ασύρματου χειριστηρίου (βασικός εξοπλισμός). 61

62 ΜΟΝΟΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QTD009DS-1 42QTD012DS-1 42QTD018DS-1 42QTD024DS-1 42QTD030DS-1 42QTD036DS-1 42QTD048DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ Α+ A++ A++ A+ A ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A++ A+++ A++ A++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QTD009DS-1 42QTD012DS-1 42QTD018DS-1 42QTD024DS-1 42QTD030DS-1 42QTD036DS-1 42QTD048DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 560/430/ /430/ /530/ /1200/ /1110/ /1600/ /1600/1330 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 42/39/36 42/39/36 45/42/36 49/46/43 50/48/44 53/51/48 51/49/47 Βάρος (σώμα) kg Βάρος (πάνελ) kg Διαστάσεις (ΠxΒxΥ) / (σώμα) mm 570x570x x570x x570x x840x x840x x840x x840x287 Διαστάσεις (ΠxΒxΥ) / (πάνελ) mm 647x647x50 647x647x50 647x647x50 950x950x55 950x950x55 950x950x55 950x950x55 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS009DS-1 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/ θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 770x300x x333x x333x x363x x410x x410x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 1/4-3/8 1/4-3/8 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 220/ Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 62

63 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΤΡΙΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QTD036DS-1 42QTD048DS-1 42QTD060DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A+ A+ A+ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A++ A+++ A+++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QTD036DS-1 42QTD048DS-1 42QTD060DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 1800/1600/ /1600/ /1780/1580 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 53/51/48 51/49/47 54/52/49 Βάρος (σώμα) kg Βάρος (πάνελ) kg Διαστάσεις (ΠxΒxΥ) / (σώμα) mm 840x840x x840x x840x287 Διαστάσεις (ΠxΒxΥ) / (πάνελ) mm 950x950x55 950x950x55 950x950x55 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 946x410x x415x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 380~415V / 50Hz / 3Ph Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 63

64 64

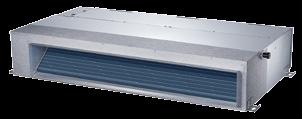

65 INVERTER ΚΑΝΑΛΆΤΟ XPOWER 42QSS/38QUS Συμπαγές και ευέλικτο, ιδανική επιλογή για νεόδμητα ή προς ανακαίνιση κτήρια ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Το λεπτό προφίλ επιτρέπει την εγκατάσταση σε εφαρμογές με περιορισμένο διαθέσιμο ύψος. Αξιόπιστη και ανθεκτική μονάδα, χάρις στον εξαιρετικά αποδοτικό περιστροφικό συμπιεστή DC με τεχνολογία Inverter. Εύκολη εγκατάσταση και συντήρηση, καθώς η πρόσβαση σε όλα τα εξαρτήματα εξασφαλίζεται με την απλή αφαίρεση της γρίλιας. Διαθέτει εξοπλισμό εισαγωγής νωπού αέρα. Επιλογή ενσύρματου (βασικός εξοπλισμός) ή ασύρματου χειριστηρίου (προαιρετικός εξοπλισμός). KJR-120C 65

66 ΜΟΝΟΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QSS012DS-1 42QSS018DS-1 42QSS024DS-0 42QSS030DS-1 42QSS036DS-1 42QSS048DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A++ A++ A++ A++ A+ ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A+++ A+++ A+++ A+++ A+++ A++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QSS012DS-1 42QSS018DS-1 42QSS024DS-1 42QSS030DS-1 42QSS036DS-1 42QSS048DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 540/500/ /660/ /900/ /1560/ /1550/ /2050/1750 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 42/38/35 42/40/38 43/40/38 47/45/42 47/45/42 53/51/49 Βάρος kg ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS012DS-1 38QUS018DS-1 38QUS024DS-1 38QUS030DS-1 38QUS036DS-1 38QUS048DS-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/ θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 800x333x x333x x363x x410x x410x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 1/4-3/8 1/4-1/2 3/8-5/8 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 66

67 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΤΡΙΦΑΣΙΚΟ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QSS036DS-1 42QSS048DS-1 42QSS060DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 ΛΕΙΤΟΥΡΓΊΑ ΨΎΞΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελαχ.-μεγ.) kw EER W/W SEER W/W Ενεργειακή κλάση A++ A+ A ΛΕΙΤΟΥΡΓΊΑ ΘΈΡΜΑΝΣΗΣ Ονομαστική απόδοση kw Εύρος απόδοσης (ελάχ.-μέγ.) kw COP W/W SCOP (μεσαία ζώνη) W/W Ενεργειακή κλάση (μεσαία ζώνη) A+ A+ A+ SCOP (θερμή ζώνη) W/W Ενεργειακή κλάση (θερμή ζώνη) A++ A+++ A+++ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QSS036DS-1 42QSS048DS-1 42QSS060DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 1900/1550/ /2050/ /2100/1800 Ηχητική ισχύς db(a) Στάθμη θορύβου (Υ/Μ/Χ) db(a) 47/45/43 53/51/49 58/56/54 Βάρος kg Διαστάσεις (ΠxΒxΥ) mm 1360x774x x874x x874x300 ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS036DT-1 38QUS048DT-1 38QUS060DT-1 Παροχή αέρα m 3 /h Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Εύρος λειτουργίας (ψύξη/θέρμανση) C -10~46 / -15~24-10~46 / -15~24-10~46 / -15~24 Διαστάσεις (ΠxΒxΥ) mm 946x410x x415x x415x1333 Βάρος kg Συνδέσεις Flare (Γραμμή υγρού / Γραμμή αερίου) inch 3/8-5/8 3/8-5/8 3/8-5/8 Τυπικό μήκος σωληνώσεων m Ελάχιστο μήκος σωληνώσεων m Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 380~415V / 50Hz / 3Ph Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 67

68 INVERTER ΝΤΟΥΛΆΠΑ XPOWER 42QFJ/38QUS Κομψή εμφάνιση και απόλυτη άνεση με ενεργειακή απόδοση ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Αποδοτικό σύστημα διαχείρισης αέρα. Έξυπνη οθόνη LCD που υποδεικνύει τις λειτουργίες χειρισμού και τους κωδικούς σφάλματος σε περίπτωση δυσλειτουργίας. Πλενόμενο φίλτρο με μεγάλη διάρκεια ζωής, για καθαρό αέρα. Έξυπνη λειτουργία αυτοδιαγνωστικών ελέγχων και ανίχνευση διαρροής ψυκτικού μέσου. Λειτουργία Turbo ώστε να επιτυγχάνεται γρήγορα η επιθυμητή θερμοκρασία. Αυτόματη επανεκκίνηση με τις προηγούμενες ρυθμίσεις λειτουργίας σε περίπτωση διακοπής ρεύματος. Αυτόματη λειτουργία που επιτρέπει την αυτόματη μεταβολή της κατάστασης λειτουργίας και της απόδοσης, ανάλογα με τη διαφορά της θερμοκρασίας του χώρου από το σημείο ρύθμισης. Ανεξάρτητη λειτουργία αφύγρανσης. Χρονοδιακόπτης με δυνατότητα προγραμματισμού για εξοικονόμηση ενέργειας. Εύκολη εγκατάσταση και συντήρηση. 68

69 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 42QFJ048DS-1 42QFJ060DS-1 ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 38QUS048DT-2 38QUS060DT-1 Ονομαστική λειτουργία ψύξης kw 14,00 15,40 SEER 5,8 6,0 Ενεργειακή κλάση A+ A+ Ονομαστική λειτουργία θέρμανσης kw 14,60 17,00 SCOP 4,0 4,0 Ενεργειακή κλάση A+ A+ ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 42QFJ048DS-1 42QFJ060DS-1 Παροχή αέρα (Υ/Μ/Χ) m 3 /h 2529/1962/ /1962/1735 Στάθμη θορύβου (ΥxMxX) db(a) 57.5/54/ /54/49 Ηχητική ισχύς (Υ) db(a) Διαστάσεις (ΠxΒxΥ) mm 610x390x x390x1925 Βάρος kg ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ 38QUS048DT-2 38QUS060DT-1 Ονομαστική απορροφούμενη ισχύς kw 7,5 7,5 Ονομαστικό ρεύμα A Στάθμη θορύβου db(a) Ηχητική ισχύς db(a) Διαστάσεις (ΠxΒxΥ) mm 952x415x x415x1333 Βάρος kg Ψυκτικό R410A R410A Μέγιστο μήκος σωληνώσεων m Μέγιστη υψομετρική διαφορά m Εύρος λειτουργίας (ψύξη/θέρμανση) C / / Παροχή ηλεκτρικού ρεύματος Ph-V-Hz Πρόσθετη πλήρωση g/m Παροχή ηλεκτρικού ρεύματος V-Ph-Hz 380~415V / 50Hz / 3Ph Σημείωση: Οι αποδόσεις στην ψύξη βασίζονται σε εσωτερική θερμοκρασία 27 C (ΞB) / 19 C (ΥB) και σε εξωτερική θερμοκρασία 35 C (ΞB) / 24 C (ΥB). Οι αποδόσεις στη θέρμανση βασίζονται σε εσωτερική θερμοκρασία 20 C (ΞB) / 15 C (ΥB) και σε εξωτερική θερμοκρασία 7 C (ΞB) / 6 C (ΥB). Η στάθμη πίεσης θορύβου δίνεται σε απόσταση 1m από εξωτερικές μονάδες και 1,5m απόσταση από εσωτερικές μονάδες. Υ/Μ/Χ: Υψηλή/Μεσαία /Χαμηλή ΠxΒxΥ: Πλάτος x Βάθος x Ύψος *Προκαταρκτικά στοιχεία 69

70 ΚΑΝΑΛΆΤΟ ΣΤΑΘΕΡΏΝ ΣΤΡΟΦΏΝ FX4CS/38EYX Κατάλληλο για όλες τις ημικεντρικές εφαρμογές ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ Εξαιρετική ευελιξία εγκατάστασης: η εσωτερική μονάδα μπορεί να εγκατασταθεί σε τρεις θέσεις παροχής αέρα (προς τα πάνω, προς τα κάτω ή οριζόντια). Βαλβίδες παροχής κυκλώματος ψυκτικού μέσου με θύρες δοκιμής πίεσης εύκολης πρόσβασης για εκκίνηση και συντήρηση. Κύκλος αντλίας θερμότητας με βαλβίδα τεσσάρων θέσεων και ηλεκτρονικό σύστημα ελέγχου για βελτιστοποιημένη απόψυξη. Διακόπτες ασφαλείας υψηλής και χαμηλής πίεσης στο πλαίσιο του βασικού εξοπλισμού. Οι συμπιεστές εξωτερικής μονάδας διαθέτουν ερμητική στεγανοποίηση για προστασία από τους ρύπους και διασφάλιση της μεγάλης διάρκειας ζωής και της αξιοπιστίας. 70
