1 Συστήματα επικοινωνίας MW1 LTX Fx Ασύρματοι πομποί ζώνης MW1 LTX Fx Ασύρματοι πομποί ζώνης επιλέξιμα κανάλια UHF Τεχνολογία σύνδεσης με PLL Οθόνη LCD με ενδείξεις για την κατάσταση της μπαταρίας και τη συχνότητα λειτουργίας Λειτουργία κλειδώματος Σχεδόν 15 ώρες λειτουργίας με αλκαλικές μπαταρίες Οι ασύρματοι πομποί ζώνης MW1-LTX-F1 και MW1-LTX- F2 αποτελούν μέρος του συστήματος ασύρματου μικροφώνου της Bosch. Το πλήρες σύστημα αποτελείται από ένα δέκτη μικροφώνου ( ή MW1-RX- F2), ένα ασύρματο μικρόφωνο χειρός (MW1-HTX-F1 ή MW1-HTX-F2) ή έναν ασύρματο πομπό ζώνης με ένα μικρόφωνο πέτου με κλιπ (MW1-LTX-F1 και MW1-LTX- F2). Τα προϊόντα πωλούνται ξεχωριστά, προκειμένου να επιτυγχάνεται η μεγαλύτερη δυνατή ευελιξία στη σύνθεση ενός συστήματος. Το σύστημα ασύρματου μικροφώνου έχει σχεδιαστεί για δημόσιες ανακοινώσεις σε εκκλησίες, εστιατόρια, συνεδριακά κέντρα, ξενοδοχεία, καταστήματα και πολλές άλλες εφαρμογές. Το μικρόφωνο πέτου (MW1-LMC) μπορεί να παραγγελθεί ξεχωριστά χωρίς τον πομπό ζώνης. Μπορεί επίσης να παραγγελθεί ξεχωριστά ένα προαιρετικό μικρόφωνο κεφαλής (MW1-HMC). Περιγραφή λειτουργ. Συχνότητες Το σύστημα μικροφώνου λειτουργεί στην μπάντα των UHF που διασφαλίζει τη μείωση των παρεμβολών, ενώ οι 193 διαθέσιμες συχνότητες διασφαλίζουν τη σταθερή λήψη. Το MW1-LTX-F1 λειτουργεί στη μπάντα συχνοτήτων από 790 έως 814 MHz, ενώ το MW1-LTX-F2 λειτουργεί στη μπάντα από 852 έως 876 MHz. Στην επισκόπηση χωρών αναφέρεται ο συνιστώμενος κωδικός τύπου για κάθε χώρα. Λειτουργία Ο πομπός ζώνης μπορεί να λειτουργήσει επί 15 ώρες περίπου, με αλκαλικές μπαταρίες. Η λειτουργία κλειδώματος προστατεύει τις ρυθμίσεις του πομπού, καθιστώντας αδύνατες τις ακούσιες αλλαγές τους. Η λειτουργία αυτή διατίθεται επίσης τόσο στο δέκτη μικροφώνου όσο και στον πομπό ζώνης της Bosch. Η οθόνη LCD του πομπού δείχνει την επιλεγμένη συχνότητα και την κατάσταση της μπαταρίας. Ο πομπός ζώνης συνοδεύεται από μια θήκη που τον προστατεύει από τυχόν ζημιά, καθώς και ένα μικρόφωνο πέτου με κλιπ (MW1-LMC).

2 2 MW1 LTX Fx Ασύρματοι πομποί ζώνης Στοιχεία ελέγχου και ενδείξεις Κουμπιά αύξησης/ μείωσης της συχνότητας λειτουργίας Οθόνη LCD που δείχνει τη λειτουργία και τη στάθμη της μπαταρίας Εγκρίσεις χωρών Σήμανση CE EMC σύμφωνα με την οδηγία 1999/5/ΕΚ περί τερματικού ραδιοφωνικού και τηλεπικοινωνιακού εξοπλισμού Κίνα Ινδονησία Ιαπωνία Κορέα Φιλιππίνες Ταϊβάν Ταϊλάνδη Βιετνάμ 790 έως 814 MHz Περιοχή Πιστοποίηση 852 έως 876 MHz Ευρώπη CE Προγραμματισμός Επισκόπηση χωρών Αυστρία Βέλγιο Τσεχία Δανία Εσθονία Φινλανδία Γαλλία Γερμανία Ουγγαρία Ιρλανδία Ιταλία Λιχτενστάιν Λιθουανία Λουξεμβούργο Ολλανδία Νορβηγία Πολωνία Πορτογαλία Σλοβακία Ισπανία Ελβετία Σουηδία Ηνωμένο Βασίλειο Αυστραλία Προστατευτική θήκη με ασύρματο πομπό ζώνης και παρελκόμενα

3 3 MW1 LTX Fx Ασύρματοι πομποί ζώνης Πολικό διάγραμμα Συμπεριλαμβανόμενα εξαρτήματα Ποσότητ α Εξαρτήματα Πίσω πλευρά του πομπού ζώνης 1 MW1-LTX-F1 Ασύρματος πομπός ζώνης ή MW1-LTX-F2 Ασύρματος πομπός ζώνης 1 Προστατευτική θήκη 2 Μπαταρίες LR5/AA 1 MW1-LMC Μικρόφωνο πέτου 1 Ανεμοφράκτης 1 Κλιπ Τεχνικά στοιχεία Ηλεκτρικά χαρακτηριστικά Πομπός ζώνης Μικρόφωνο πέτου με κλιπ Μπαταρίες Χρόνος λειτουργίας με τις μπαταρίες Διαμόρφωση Επιλογή συχνότητας Εύρος συχνοτήτων Κανάλια 2 x LR6/AA/UM3 1,5 V Περίπου 15 ώρες Διαμόρφωση κατά συχνότητα (FM) Έλεγχος με σύνθεση με PLL MW1-LTX-F1: 790 έως 814 MHz MW1-LTX-F2: 852 έως 876 MHz 193 κανάλια σε βήματα των 125 khz Ευστάθεια συχνότητας ±0,005% Απόκριση συχνότητας Απόκλιση συχνότητας Λόγος σήματος προς θόρυβο Ισχύς εξόδου RF ±48 khz >102 db 10 mw

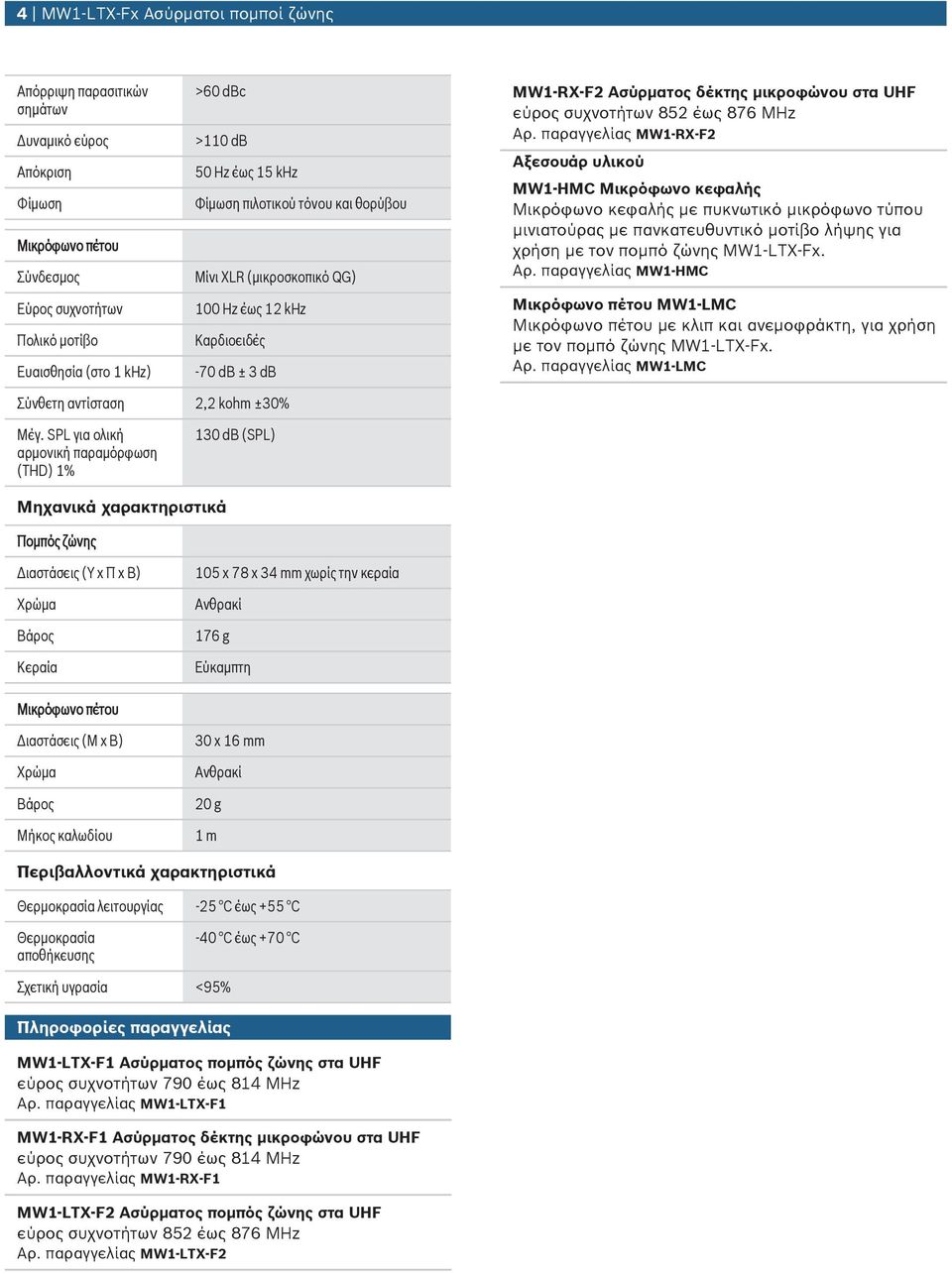

4 4 MW1 LTX Fx Ασύρματοι πομποί ζώνης Απόρριψη παρασιτικών σημάτων Δυναμικό εύρος Απόκριση Φίμωση Μικρόφωνο πέτου Σύνδεσμος Εύρος συχνοτήτων Πολικό μοτίβο Ευαισθησία (στο 1 khz) >60 dbc >110 db 50 Hz έως 15 khz Φίμωση πιλοτικού τόνου και θορύβου Μίνι XLR (μικροσκοπικό QG) 100 Hz έως 12 khz Καρδιοειδές -70 db ± 3 db Ασύρματος δέκτης μικροφώνου στα UHF εύρος συχνοτήτων 852 έως 876 MHz Αρ. παραγγελίας Αξεσουάρ υλικού MW1 HMC Μικρόφωνο κεφαλής Μικρόφωνο κεφαλής με πυκνωτικό μικρόφωνο τύπου μινιατούρας με πανκατευθυντικό μοτίβο λήψης για χρήση με τον πομπό ζώνης MW1-LTX-Fx. Αρ. παραγγελίας MW1-HMC Μικρόφωνο πέτου MW1 LMC Μικρόφωνο πέτου με κλιπ και ανεμοφράκτη, για χρήση με τον πομπό ζώνης MW1-LTX-Fx. Αρ. παραγγελίας MW1-LMC Σύνθετη αντίσταση 2,2 kohm ±30% Μέγ. SPL για ολική αρμονική παραμόρφωση (THD) 1% 130 db (SPL) Μηχανικά χαρακτηριστικά Πομπός ζώνης Διαστάσεις (Υ x Π x Β) Χρώμα Βάρος Κεραία 105 x 78 x 34 mm χωρίς την κεραία Ανθρακί 176 g Εύκαμπτη Μικρόφωνο πέτου Διαστάσεις (Μ x Β) Χρώμα Βάρος Μήκος καλωδίου 30 x 16 mm Ανθρακί 20 g 1 m Περιβαλλοντικά χαρακτηριστικά Θερμοκρασία λειτουργίας -25 C έως +55 C Θερμοκρασία αποθήκευσης -40 C έως +70 C Σχετική υγρασία <95% Πληροφορίες παραγγελίας MW1-LTX-F1 Ασύρματος πομπός ζώνης στα UHF εύρος συχνοτήτων 790 έως 814 MHz Αρ. παραγγελίας MW1-LTX-F1 Ασύρματος δέκτης μικροφώνου στα UHF εύρος συχνοτήτων 790 έως 814 MHz Αρ. παραγγελίας MW1-LTX-F2 Ασύρματος πομπός ζώνης στα UHF εύρος συχνοτήτων 852 έως 876 MHz Αρ. παραγγελίας MW1-LTX-F2

5 5 MW1 LTX Fx Ασύρματοι πομποί ζώνης Εκπροσωπούμενη από: Greece: Robert Bosch S.A. 162, Kifisso Ave Peristeri, Greece Phone: Fax: Robert Bosch A.E. Κηφισσού 162, Περιστέρι Τηλ.: Fax.: BRobert Bosch S.A Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα el, V6, 01. Ιούλ 2015
