Σύστημα σταθερής κάμερας AutoDome Σειρά 100

Transcript

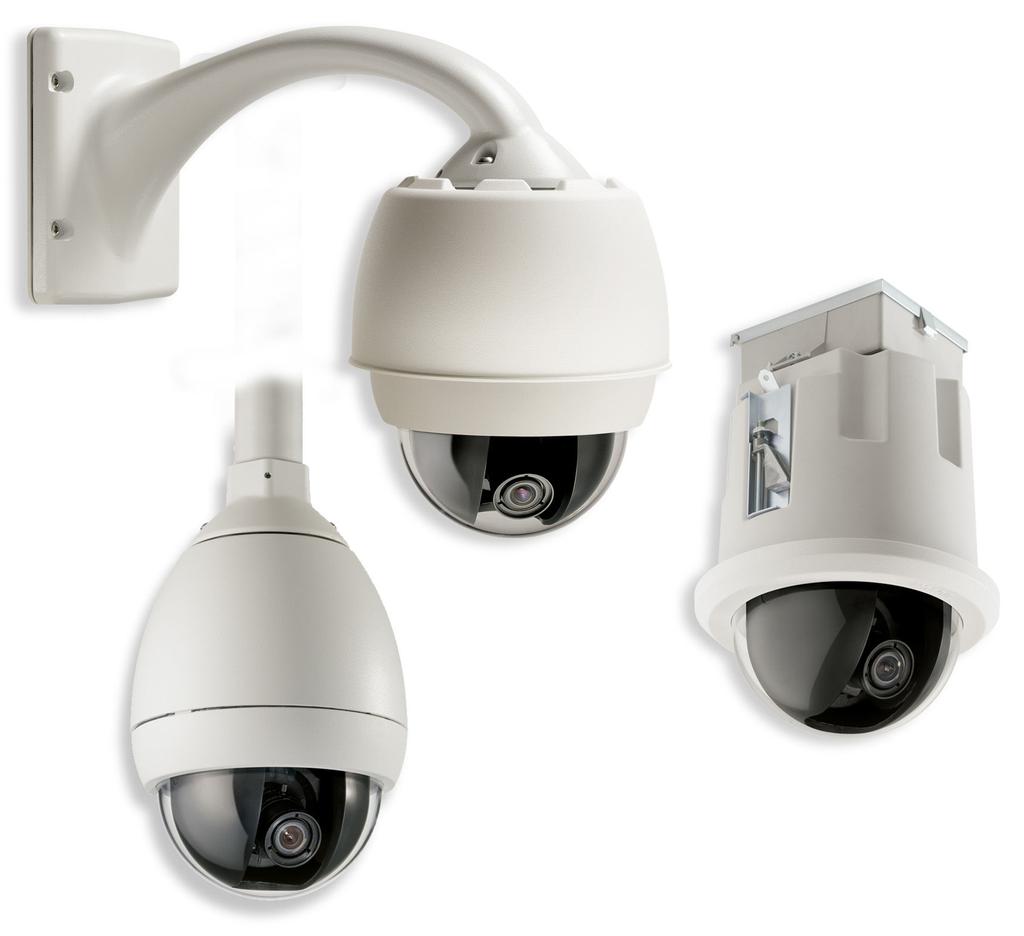

1 TV Σύστημα σταθερής κάμερας AutoDome Σειρά 100 Σύστημα σταθερής κάμερας AutoDome Σειρά Το αρθρωτό σύστημα κάμερας AutoDome της Bosch είναι μια επαναστατική νέα αντίληψη στις κάμερες θόλου. Δεν είναι απλώς μια σειρά καμερών. Είναι μια πλατφόρμα θόλου δομημένη γύρω από ένα σύστημα ευφυών εναλλάξιμων δομοστοιχείων, τα οποία σας επιτρέπουν να αναβαθμίζετε τις λειτουργίες της κάμερας γρήγορα και οικονομικά. Χάρη στα συνήθη εξαρτήματα, μπορείτε να εγκαταστήσετε ένα βασικό σύστημα κάμερας σήμερα και να περάσετε σε μια πιο προηγμένη έκδοση αύριο χωρίς να χρειάζεται να αντικαταστήσετε ολόκληρο τον θόλο, προστατεύοντας έτσι την αρχική σας επένδυση. Εναλλάξιμα δομοστοιχεία Ολόκληρο το σύστημα AutoDome βασίζεται σε πέντε εναλλάξιμα δομοστοιχεία: επεξεργαστής, κάμερα, περίβλημα, επικοινωνίες και τροφοδοτικό. Αντικαθιστώντας τα εναλλάξιμα δομοστοιχεία AutoDome, μπορείτε να αναβαθμιστείτε γρήγορα από αναλογικές επικοινωνίες σε IP ή από έγχρωμη κάμερα σε ημέρας/ νύχτας ή να προσθέσετε παρακολούθηση κίνησης. Ποτέ Χαρακτηριστικά Σειρά σταθερών θόλων 540TVL Πλήρως εναλλάξιμοι επεξεργαστές, κάμερες, περιβλήματα, επικοινωνίες και βάσεις στερέωσης Δυνατότητα επιλογής ανάμεσα σε έγχρωμες κάμερες και κάμερες ημέρας/νύχτας Διατίθενται με φακούς 2,7 13,5 ή 5 50 mm Όλες οι εκδόσεις επιτρέπουν τη ρύθμιση παραμέτρων και την ενημέρωση από απόσταση Η προαιρετική υβριδική λειτουργία παρέχει ταυτόχρονα αναλογική (μέσω ομοαξονικού καλωδίου) και IP (MPEG-4) συνδεσιμότητα

2 2 Σύστημα σταθερής κάμερας AutoDome Σειρά 100 Τεχνικά στοιχεία Κάμερα 2,7-13,5 mm. έγχρωμη 1/3 in. Interline D 492 NTS) Οπτικό πεδίο 78,3 έως 18,5 540 TVL (NTS)/540 TVL (PAL) Κάμερα 2,7 13,5 mm, ημέρας/ νύχτας Χωρίς SensUp 0,29 lx 0,9 lx Με SensUp 0,029 lx 0,09 lx 1/3 in. Interline D 492 NTS) Οπτικό πεδίο 78,3 έως 18,5 540 TVL (NTS)/540 TVL (PAL) Κάμερα 5 50 mm, έγχρωμη Τρόπος λειτουργίας ημέρας Χωρίς SensUp 0,29 lx 0,9 lx Με SensUp 0,029 lx 0,09 lx Τρόπος λειτουργίας νύχτας Χωρίς SensUp 0,12 lx 0,36 lx Με SensUp 0,012 lx 0,09 lx 1/3 in. Interline D 492 NTS) Οπτικό πεδίο 47,5 έως 5,0 540 TVL (NTS)/540 TVL (PAL) Κάμερα 5 50 mm, ημέρας/νύχτας Χωρίς SensUp 0,42 lx 1,3 lx Με SensUp 0,042 lx 0,13 lx 1/3 in. Interline D 492 NTS) Οπτικό πεδίο 47,5 έως 5,0 540 TVL (NTS)/540 TVL (PAL) Μηχανολογικά/ Ηλεκτρολογικά Τρόπος λειτουργίας ημέρας Χωρίς SensUp 0,42 lx 1,3 lx Με SensUp 0,042 lx 0,13 lx Τρόπος λειτουργίας νύχτας Χωρίς SensUp 0,17 lx 0,52 lx Με SensUp 0,017 lx 0,052 lx Μοντέλο Ψευδοροφή Εσωτ. χώρων Κρεμαστό Βάρος Εύρος οριζόντιας κίνησης Γωνία κατακόρυφης κίνησης Παροχή ρεύματος Κατανάλωση ρεύματος (τυπική): 360, συνεχής Αναλογικά μοντέλα 2,66 kg (5,86 lb) 1 πάνω από τον ορίζοντα V A 50/60 Hz 2,88 kg (6,3 lb) EnviroDome 3,32 kg (7,3 lb) 360, συνεχής 360, συνεχής 18 πάνω από τον ορίζοντα V A 50/60 Hz 18 πάνω από τον ορίζοντα V A 50/60 Hz 7,5 W 7,5 W 43,5 W 5 Ethern 11,5 W 11,5 W 47,5 W 5 et μοντέλα 5 Προσθέστε άλλα 16 W, εάν χρησιμοποιείτε το κιτ VG4-SHTR-XT. Προστασία από εξάρσεις ρεύματος Προστασία στο βίντεο Προστασία στην είσοδο ρεύματος (θόλος) Προστασία στην έξοδο ρεύματος (τροφοδοτικό μπράτσου) Ένταση ρεύματος κορυφής 10 ka (παγίδα λυχνίας αερίου), ισχύς κορυφής 1000 W (10/1000 μ) Ένταση ρεύματος κορυφής 7,3 ka, ισχύς κορυφής 600 W (10/1000 μ) Ένταση ρεύματος κορυφής 21,4 ka, ισχύς κορυφής 1500 W (10/1000 μ)

3 Σύστημα σταθερής κάμερας AutoDome Σειρά Συνθήκες περιβάλλοντος Μοντέλο Ψευδοροφή Εσωτ. χώρων Κρεμαστό Θερμ. λειτουργίας 10 έως F) Θερμ. αποθήκευσης 10 έως F) Σχετ. υγρασία 0% έως 90%, χωρίς συμπύκνωση Διάφορα Plenum IP66 IP66 10 έως F) 10 έως F) 0% έως 90%, χωρίς συμπύκνωση Πρωτόκολλα επικοινωνίας Bilinx 6 6 Το Bilinx δεν είναι διαθέσιμο στα μοντέλα Ethernet. Συνδέσεις χρήστη Παροχή ρεύματος (κάμερα) Παροχή ρεύματος (θερμαντήρας) V A, 50/60 Hz V A, 50/60 Hz EnviroDome 40 έως 50 ( 40 έως 122 F) 40 έως 60 ( 40 έως 140 F) 0% έως 100%, χωρίς συμπύκνωση Βίντεο BN/UTP 7 7 Τα μοντέλα Ethernet δε διαθέτουν αναλογική έξοδο UTP, αλλά μόνον BN (ομοαξονικό). 8 Στα μοντέλα Ethernet, η υποδοχή Biphase ± μπορεί προαιρετικά να χρησιμοποιηθεί ως υποδοχή εισόδου ήχου στάθμης γραμμής. Βάσεις/ Παρελκόμενα Βάσεις κρεμαστού μπράτσου Μπράτσο τοίχου (χωρίς μετασχηματιστή) Μπράτσο τοίχου (με μετασχηματιστή 120/230 V A) Μπράτσο τοίχου (με μετασχηματιστή 120/230 V A και οπτικές ίνες) ENV-PA0 VGA-A-PA1 / VG4-A-PA2 VGA-A-PA1F / VG4-A-PA2F Προαιρετικές πλάκες στερέωσης για βάσεις μπράτσου Πλάκα στερέωσης σε γωνία LT 9542/01 Βάσεις κρεμαστού μπράτσου Πλάκα στερέωσης σε ιστό (στύλο) Κρεμαστές βάσεις σωλήνα Καπάκι βάσης σωλήνα Κρεμαστές βάσεις σκεπής Βάση σκεπής (στηθαίο) LT 9541/01 VG4-A-9543 VG4-A-9230 Προαιρετικές πλάκες στερέωσης για βάσεις σκεπής Πλάκα προσαρμογής βάσης στηθαίου σε επίπεδη στέγη Παροχές ρεύματος Τροφοδοτικό εξωτ. χώρων (με μετασχηματιστή 120/230 V A) Τροφοδοτικό εξωτ. χώρων (με μετασχηματιστή 120/230 V A και οπτικές ίνες) Το δομοστοιχείο θερμαντήρα επέκτασης εύρους θερμοκρασιών επιτρέπει τη λειτουργία σε χαμηλές θερμοκρασίες μέχρι και 55 ( 67 F) για περιβλήματα EnviroDome μόνον Μοντέλα με οπτικές ίνες Οπτικό σύστημα Συμβατότητα οπτικών ινών Μέγ. απόσταση LT 9230/01 VG4-A-PSU1 / VG4-A-PSU2 VG4-A-PSU1F / VG4-A-PSU2F VG4-SHTR-XT Γυάλινη πολύτροπη οπτική ίνα χαμηλών απωλειών, 50/125 mm, 62,5/125 mm, κατάλληλη για ελάχιστο ονομαστικό εύρος ζώνης συστήματος 20 MHz (βίντεο 850 nm/ έλεγχος 1300 nm) 4 χλμ. (2,5 μίλια)

4 4 Σύστημα σταθερής κάμερας AutoDome Σειρά mm in. Διαστάσεις συστήματος εσωτ. χώρων Αναφορά Περιγραφή Αναφορά Περιγραφή 1 Βάση τοίχου Πλαϊνό χωρίς τροφοδοτικό και διακοσμητική 4 Βάση σωλήνα 2 Βάση τοίχου Εμπρός με τροφοδοτικό 3 Βάση τοίχου Πίσω με τροφοδοτικό 5 Βάση ψευδοροφής Εμπρός 6 Βάση ψευδοροφής - Πλαϊνό

5 Σύστημα σταθερής κάμερας AutoDome Σειρά Ø Διαστάσεις συστήματος εξωτ. χώρων Αναφορά Περιγραφή Αναφορά Περιγραφή 1 Βάση τοίχου Πλαϊνό με τροφοδοτικό 2 Βάση τοίχου Εμπρός με τροφοδοτικό 3 Βάση τοίχου Πίσω με τροφοδοτικό 6 Τοποθέτηση σε γωνία 7 Βάση σκεπής 8 Προσαρμογέας βάσης σκεπής 4 Βάση σωλήνα 9 Τροφοδοτικό για βάσεις σωλήνα και σκεπής 5 Βάση σωλήνα Εγκρίσεις χωρών Περιοχή Πιστοποίηση Ευρώπη E VG4-1ab-cdefgh, VG4-2ab-cdefgh, VG4-3ab-cdefgh, VG4-5ab-cdefgh, VG4-A-PAxx, VG4-A-PSUxx Ηλεκτρομαγνητική συμβατότητα (EM) Ασφάλεια προϊόντος EM Directive, Low-Voltage Directive Συμμόρφωση προς τους κανονισμούς F Μέρος 15, IES-003 και E Συμμόρφωση προς τους κανονισμούς E και τα πρότυπα UL, SA, EN και IE Προγραμματισμός E VG Οδηγός παραγγελίας P 4 T 5 0 E W M R P 1 F 8 2 I 1 Φορμά βίντεο 6 Παροχή ρεύματος (κρεμαστά μόνο) 5 Σταθερή PAL 0 24 V A 1 6 Σταθερή NTS V A 2 Τύπος κάμερας V A 1 Έγχρωμη (2,7 13,5 mm) 2 Ημέρας/νύχτας (2,7 13,5 mm) 7 Κρεμαστό W Τοίχος

6 6 Σύστημα σταθερής κάμερας AutoDome Σειρά Έγχρωμη (5 50 mm) M Ιστός 4 Ημέρας/νύχτας (5 50 mm) Γωνία 3 Περίβλημα R Σκεπή 4 Ψευδοροφή 2 P Σωλήνας P Κρεμαστό, εσωτ. χώρων _ Χωρίς βάση 2 E Κρεμαστό, εξωτ. χώρων 8 Οπτικές ίνες 4 Φυσαλίδα _ Χωρίς οπτικές ίνες 5 Επικοινωνίες T Άχρωμη, υψηλής αντοχής Χρωματιστή, υψηλής αντοχής 0 Σταθερή (ομοαξονικό, UTP) F Οπτικές ίνες 3 E Ethernet (TP/IP) 1 Δεν περιλαμβάνεται ο μετασχηματιστής. Ο πελάτης πρέπει να προμηθευτεί εγκεκριμένο τροφοδοτικό 24 V A με περιορισμό ρεύματος (VG4-A-PSUx ή ισοδύναμο). Δε διατίθεται με προαιρετικό εξοπλισμό οπτικών ινών. 2 Οι χωνευτές μονάδες με περίβλημα ψευδοροφής δεν χρειάζονται προαιρετικά κιτ για τους αρ. αναφοράς 6, 7 ή 8. 3 Ο προαιρετικός εξοπλισμός οπτικών ινών είναι πολύτροπος και με Biphase. Απαιτεί το LT 4629 στο σύστημα. 4 Βάσεις για κατακόρυφο στηθαίο σκεπής. Για εγκατάσταση σε επίπεδη στέγη, παραγγείλτε μια επιπρόσθετη Πλάκα προσαρμογής για επίπεδη οροφή LT 9230/01. Πληροφορίες παραγγελίας Σύστημα σταθερής κάμερας AutoDome Σειρά 100 Αξεσουάρ λογισμικού VP-FGSFT Εργαλείο διαμόρφωσης Bilinx VG4-100 VP-FGSFT Greece: Robert Bosch S.A. 162, Kifissou Ave Peristeri, Greece Phone: Fax: BoschST@gr.bosch.com Robert Bosch A.E. Κηφισσού 162, Περιστέρι Τηλ.: Fax.: BoschST@gr.bosch.com Represented by BRobert Bosch S.A Υπόκειται σε αλλαγές και ενδεχόμενα σφάλματα T ur: el-gr, V9, 11 Jul 2011 Src: en-us, V2, 12 Feb 2007
