1 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΩΝ ΚΑΙ ΟΙΚΟΝΟΜΙΚΩΝ ΘΕΜΑΤΩΝ ΔΙΕΥΘΥΝΣΗ: ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ EΦΟΔΙΑΣΜΟΥ ΤΜΗΜΑ: ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΜΗΘΕΙΩΝ CERTIFIED M.S. ISO 9001: /Δ ISO 14001: /Π ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: ΩΛΟ646ΨΧΕΔ-08 ΑΙΤ.ΥΠΗΡ: ΔΙΣΗΣΗΚ/ / Ταχ. Δ/νση: Καρόλου ΑΘΗΝΑ Πληροφορίες: E.Γιαννακοπούλου Τηλέφωνο: TELEFAX: Α.Φ.Μ.: ΔΙΑΚΗΡΥΞΗ ΑΝΟΙΚΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΓΙΑ ΤΗΝ ΑΝΑΔΕΙΞΗ ΑΝΑΔΟΧΟΥ ΓΙΑ ΤΗΝ «ΠΡΟΛΗΠΤΙΚΗ-ΔΙΟΡΘΩΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΜΕ ΑΡΣΗ ΒΛΑΒΩΝ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΖΗΜΙΩΝ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΗΜΑΤΟΔΟΤΗΣΗΣ-ΤΗΛΕΔΙΟΙΚΗΣΗΣ ΤΩΝ ΣΙΔΗΡΟΔΡΟΜΙΚΩΝ ΣΤΑΘΜΩΝ ΤΟΥ ΤΜΗΜΑΤΟΣ ΓΡΑΜΜΗΣ ΣΚΑ-ΑΕΡΟΔΡΟΜΙΟ ΤΟΥ ΠΡΟΑΣΤΙΑΚΟΥ ΣΙΔΗΡΟΔΡΟΜΟΥ ΑΘΗΝΩΝ», ΜΕ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΤΗΝ ΧΑΜΗΛΟΤΕΡΗ ΤΙΜΗ (σε ΕΥΡΩ). ΑΡΙΘΜ. ΔΙΑΚ: Ημερομηνία Διεξαγωγής: 03/09/ 2015 ΘΕΜΑ: «ΠΡΟΛΗΠΤΙΚΗ-ΔΙΟΡΘΩΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΜΕ ΑΡΣΗ ΒΛΑΒΩΝ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΖΗΜΙΩΝ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΗΜΑΤΟΔΟΤΗΣΗΣ-ΤΗΛΕΔΙΟΙΚΗΣΗΣ ΤΩΝ ΣΙΔΗΡΟΔΡΟΜΙΚΩΝ ΣΤΑΘΜΩΝ ΤΟΥ ΤΜΗΜΑΤΟΣ ΓΡΑΜΜΗΣ ΣΚΑ-ΑΕΡΟΔΡΟΜΙΟ ΤΟΥ ΠΡΟΑΣΤΙΑΚΟΥ ΣΙΔΗΡΟΔΡΟΜΟΥ ΑΘΗΝΩΝ». ΠΡΟΫΠΟΛΟΓΙΖΟΜΕΝΗΣ ΔΑΠΑΝΗΣ # ,00# ΕΥΡΩ χωρίς Φ.Π.Α και # ,00# ΕΥΡΩ συμπεριλαμβανομένου του Φ.Π.Α. 23%. ΠΡΟΫΠΟΛΟΓΙΖΟΜΕΝΗ ΔΑΠΑΝΗ ΠΑΡΑΤΑΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ ΓΙΑ ΔΥΟ (2) ΕΠΙΠΛΕΟΝ ΜΗΝΕΣ # ,00# ΕΥΡΩ χωρίς Φ.Π.Α και # ,00# ΕΥΡΩ συμπεριλαμβανομένου του Φ.Π.Α. 23%. 1. ΔΙΚΑΙΩΜΑ ΣΥΜΜΕΤΟΧΗΣ Στον παρόντα διαγωνισμό δικαιούνται συμμετοχής Έλληνες ή Αλλοδαποί ανάδοχοι, νομικά πρόσωπα ημεδαπά ή αλλοδαπά και κοινοπραξίες που υποβάλλουν κοινή προσφορά, συνεταιρισμοί. 1

2 2. ΗΜΕΡΟΜΗΝΙΑ ΔΙΕΞΑΓΩΓΗΣ - ΚΑΤΑΘΕΣΗ ΠΡΟΣΦΟΡΩΝ 2.1. Ο παρών διαγωνισμός θα διεξαχθεί την 3 η Σεπτεμβρίου 2015, ημέρα ΠΕΜΠΤΗ και ώρα π.μ. ακριβώς, στον 9ο όροφο του κτιρίου του ΟΣΕ στην Αθήνα και στην οδό Καρόλου 1-3. Οι ενδιαφερόμενοι ανάδοχοι οφείλουν να καταθέσουν τις σφραγισμένες προσφορές τους ή να τις αποστείλουν με συστημένη ταχυδρομική επιστολή, που θα αναγράφει όλα τα απαιτούμενα, από την παρούσα, στοιχεία, στη Δ/νση Προμηθειών και Εφοδιασμού του ΟΣΕ, οδός Καρόλου 1-3, ΤΚ ΑΘΗΝΑ (2ος όροφος, γραφ. 229), αρκετά έγκαιρα (με ευθύνη τους), ώστε κατά την ανωτέρω ημερομηνία και ώρα να παραληφθούν από την Επιτροπή Αποσφράγισης και να τύχουν συμμετοχής κατά την διαδικασία αποσφράγισης. Εναλλακτικά οι ενδιαφερόμενοι ανάδοχοι μπορούν να καταθέσουν απ ευθείας στην Επιτροπή Αποσφράγισης τις σφραγισμένες προσφορές τους και μόνον κατά την ανωτέρω προαναφερθείσα ημερομηνία και ώρα Μετά τη λήξη της ανωτέρω προθεσμίας και ώρας καμία προσφορά δεν θα γίνεται δεκτή, αλλά θα απορρίπτεται, χωρίς να αποσφραγισθεί, ως εκπρόθεσμη Οι προσφορές σε όλες τις περιπτώσεις, πρέπει να υποβάλλονται εντός καλά σφραγισμένου φακέλου, στον οποίο υποχρεωτικά θα αναγράφονται ευκρινώς, τα κάτωθι: α) Η λέξη " ΠΡΟΣΦΟΡΑ " με κεφαλαία γράμματα. β) Ο πλήρης τίτλος της Υπηρεσίας που διενεργεί την προμήθεια, ήτοι: ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΕΦΟΔΙΑΣΜΟΥ /ΟΣΕ Καρόλου 1-3. γ) Ο αριθμός διακήρυξης, η ημερομηνία διεξαγωγής του διαγωνισμού και το αντικείμενο του διαγωνισμού. δ) Τα στοιχεία του αποστολέα (προσφέροντος), ήτοι η πλήρης επωνυμία, η ταχυδρομική διεύθυνση, το τηλέφωνο και ο αριθμός TELEFAX (ως επιλογή τρόπου επικοινωνίας). Διευκρινίζεται ότι εφόσον η προσφορά δεν υποβάλλεται από τον ίδιο τον ανάδοχο, αλλά από εξουσιοδοτημένο εκπρόσωπό του, στον κυρίως φάκελο θα αναγράφονται όλα τα ανωτέρω στοιχεία του σημείου 2.3.δ. της παρούσης τόσο για τον ανάδοχο, όσο και για τον εκπρόσωπό του. Όλα τα ανωτέρω θα αναγράφονται και στους, εντός του κυρίως φακέλου, επί μέρους σφραγισμένους φακέλους με τις ενδείξεις: α. «ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ» β. «ΤΕΧΝΙΚΗ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» 3. ΚΑΤΑΡΤΙΣΗ ΠΡΟΣΦΟΡΩΝ - ΑΠΑΙΤΟΥΜΕΝΑ ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ - ΔΗΛΩΣΕΙΣ Ο προσφέρων οφείλει να καταρτίσει την προσφορά του σε δύο αντίτυπα (πρωτότυπο και ένα αντίγραφο), όλα υπογεγραμμένα από τον ίδιο ή από τον (εγγράφως αποδεδειγμένα) νόμιμο εξουσιοδοτημένο εκπρόσωπό του και να την υποβάλλει ως ακολούθως: 3.1. Εντός του σφραγισμένου κυρίως φακέλου της προσφοράς θα τοποθετηθούν δύο σφραγισμένοι φάκελοι με τις ενδείξεις: α. «ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ» β. «ΤΕΧΝΙΚΗ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» καθώς και όλες τις ενδείξεις του κυρίως φακέλου (παρ. 2.3.β.γ και δ). Εντός του σφραγισμένου φακέλου (α) θα τοποθετηθούν όλα τα απαιτούμενα από την διακήρυξη δικαιολογητικά συμμετοχής που αναφέρονται στο συνημμένο στην παρούσα σχετικό ΠΑΡΑΡΤΗΜΑ Α, που αποτελεί αναπόσπαστο μέρος αυτής. 2

3 Εντός του σφραγισμένου φακέλου (β) θα τοποθετηθούν όλα τα απαιτούμενα από την διακήρυξη οικονομικό τεχνικά στοιχεία, όπως ολικές τιμές, όροι πληρωμής κλπ., που είναι αναγκαία για την αξιολόγηση των προσφορών. Οι σελίδες της οικονομικής προσφοράς θα είναι αριθμημένες και υπογεγραμμένες από τους προσφέροντες ή τους νόμιμα εξουσιοδοτημένους εκπροσώπους τους. 3.2.Ο ΟΣΕ διατηρεί το δικαίωμα κατά την επεξεργασία των προσφορών του παρόντος διαγωνισμού να καλέσει τους συμμετέχοντες για παροχή πληροφοριών και διευκρινίσεων που σε καμία περίπτωση δεν θα διαφοροποιούν την αρχική προσφορά των, δεν θα συνιστούν δε συμπλήρωση οιουδήποτε στοιχείου της προσφοράς των Οι όροι της διακήρυξης θεωρούνται ουσιώδεις και απαράβατοι. 4.ΝΟΜΟΤΥΠΗ ΣΥΝΤΑΞΗ ΚΑΙ ΓΛΩΣΣΑ ΤΩΝ ΠΡΟΣΚΟΜΙΖΟΜΕΝΩΝ ΕΓΓΡΑΦΩΝ 4.1. Όλα τα έγγραφα, πιστοποιητικά και δικαιολογητικά που συνοδεύουν τις προσφορές των συμμετεχόντων στον διαγωνισμό θα πρέπει να είναι συνταχθέντα ή επισήμως μεταφρασμένα στην ελληνική γλώσσα και νομίμως σφραγισμένα και υπογεγραμμένα από τα συμμετέχοντα φυσικά πρόσωπα ή τα πρόσωπα που εκπροσωπούν το νομικό πρόσωπο στην χώρα εγκατάστασής τους/του. Περαιτέρω πρέπει να προσκομίζονται και τα επίσημα έγγραφα με τα οποία διαπιστώνεται η εξουσιοδότηση εκπροσώπησης της εταιρίας από τα ανωτέρω πρόσωπα Επιτρέπεται η υποβολή τεχνικών στοιχείων στην αγγλική γλώσσα Ειδικά για τα αλλοδαπά δημόσια έγγραφα που συντάχθηκαν από δημόσια αρχή εγκατεστημένη σε συμβαλλόμενη χώρα της Σύμβασης της Χάγης, σύμφωνα με το άρθρο 1 του Ν / 1984 (Κύρωση Σύμβασης), απαιτείται να φέρουν την επισημείωση apostille, κατά την διαδικασία που προβλέπεται στο κράτος όπου βρίσκεται εγκατεστημένη η δημόσια αρχή που εξέδωσε το έγγραφο, συνοδευόμενα από επίσημη μετάφραση στην ελληνική γλώσσα. Πιστοποιητικά που εκδίδονται στις χώρες που έχουν μεν προσχωρήσει στη Σύμβαση της Χάγης αλλά η χώρα μας έχει εγείρει αντιρρήσεις για την προσχώρησή τους π.χ. Αλβανία, Γεωργία, φέρουν επικύρωση των Ελληνικών προξενικών αρχών στην αλλοδαπή, ως προς το γνήσιο της υ- πογραφής του αλλοδαπού οργάνου. Η επικύρωση γίνεται στο πρωτότυπο και όχι σε φωτοτυπία. Πιστοποιητικά που εκδίδονται στις χώρες που δεν έχουν προσχωρήσει στη Σύμβαση της Χάγης, φέρουν επικύρωση των Ελληνικών προξενικών αρχών στην αλλοδαπή ή του Ελληνικού Υπουργείου Εξωτερικών, ως προς το γνήσιο της υπογραφής του αλλοδαπού οργάνου. Η επικύρωση και σε αυτή την περίπτωση γίνεται στο πρωτότυπο και όχι σε φωτοτυπία Η μη συμμόρφωση της προσφοράς προς τα αναφερόμενα στο παρόν άρθρο έχει σαν συνέπεια την απόρριψη αυτής. 4.5 Η αλληλογραφία που αφορά το διαγωνισμό σε όλα του τα στάδια θα γίνεται στην ελληνική γλώσσα. 5. ΔΙΑΔΙΚΑΣΙΑ ΑΠΟΣΦΡΑΓΙΣΗΣ Κατά την προαναφερθείσα ημερομηνία και ώρα πραγματοποιείται η διαδικασία αποσφράγισης των προσφορών των συμμετεχόντων σε δύο στάδια.: Α στάδιο : Αρχικά, αποσφραγίζονται οι κυρίως φάκελοι των προσφορών καθώς και οι φάκελοι με την ένδειξη «ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ». Η Επιτροπή Αποσφράγισης προβαίνει στον έλεγχο των εγγυητικών συμμετοχής καθώς και όλων των εγγράφων και δικαιολογητικών 3

4 των συμμετεχόντων, σύμφωνα με τις απαιτήσεις της διακήρυξης και ιδιαίτερα των δικαιολογητικών του παραρτήματος Α μονογράφοντας δε και σφραγίζοντας αυτά ανά φύλλο. Οι προσφορές που κατά το στάδιο αυτό δεν έγιναν αποδεκτές δεν προχωρούν στο δεύτερο στάδιο της διαδικασίας αποσφράγισης και ο φάκελος με την ένδειξη : «ΤΕΧΝΙΚΗ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» δεν αποσφραγίζεται αλλά επιστρέφεται στους κατόχους του ή στους νόμιμα εξουσιοδοτημένους εκπροσώπους των, από την Επιτροπή Αποσφράγισης, κατά την διάρκεια της διαδικασίας αφού προηγουμένως συνταχθεί σχετικό πρακτικό όπου και θα συνυπογράφει ο προσφέρων ή ο εξουσιοδοτημένος εκπρόσωπός του. Σε περίπτωση που δεν παρίσταται κανείς εκ των δύο οι φάκελοι επιστρέφονται από την Διεύθυνση Προμηθειών και Εφοδιασμού μετά το πέρας της διαδικασίας αποσφράγισης, ταχυδρομικώς, με συστημένη ταχυδρομική επιστολή. Β στάδιο : Εν συνεχεία και κατά την ίδια ημερομηνία και ώρα ακολουθεί το στάδιο αποσφράγισης του (των) φακέλου (ων) με την ένδειξη «ΤΕΧΝΙΚΗ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» των προσφορών εκείνων, που κρίθηκαν αποδεκτές από την Επιτροπή Αποσφράγισης κατά το πρώτο στάδιο της διαδικασίας, μονογράφονται δε και σφραγίζονται όλα τα τεχνικά και οικονομικά στοιχεία αυτών, ανά φύλλο. Σημειώνεται ότι στο δεύτερο στάδιο αποσφράγισης προχωρούν και λαμβάνουν γνώση των τεχνικών και οικονομικών στοιχείων των προσφορών, μόνο εκείνοι (εκ των συμμετεχόντων αναδόχων) των οποίων οι προσφορές κρίθηκαν αποδεκτές κατά το πρώτο στάδιο. 6. ΔΙΚΑΙΩΜΑ ΑΠΟΦΑΣΗΣ ΕΠΙ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ 6.1. Ο ΟΣΕ διατηρεί το δικαίωμα: α) Με βάση το αποτέλεσμα του Διαγωνισμού, να αναθέσει την συντήρηση στον ανάδοχο που θα δώσει τη χαμηλότερη τιμή και η προσφορά του θα είναι τεχνικά κατάλληλη. β) Μεταξύ ισοδυνάμων οικονομικά προσφορών, να εφαρμόσει τις διατάξεις του Άρθρου 33 τα περ. β του Κανονισμού Προμηθειών του ΟΣΕ. γ) Να μην εγκρίνει την κατακύρωση του αποτελέσματος του Διαγωνισμού, εφόσον κρίνει αυτόν ανεπιτυχή ή να ματαιώσει τα αποτελέσματα του διαγωνισμού (άρθρο 33 περ. γ ) και να αποφασίζει την επανάληψή του. δ) Να ματαιώσει τον διαγωνισμό Σε περίπτωση ακύρωσης ή ματαίωσης του διαγωνισμού, όσοι είχαν συμμετάσχει σε αυτόν, δεν έχουν δικαίωμα αποζημίωσης για οποιονδήποτε λόγο Τα δικαιώματα του ΟΣΕ, που περιγράφονται στο παρόν άρθρο, ασκούνται κατά την αποκλειστική και ανεξέλεγκτη κρίση του, όπως αυτή προσδιορίζεται από τα γενικότερα οικονομικά και λειτουργικά συμφέροντα του Οργανισμού. 7. ΕΡΓΟ ΚΑΙ ΥΠΟΧΡΕΩΣΕΙΣ ΤΟΥ ΑΝΑΔΟΧΟΥ 7.1. Οι προσφορές που θα υποβληθούν θα είναι για την: «ΠΡΟΛΗΠΤΙΚΗ-ΔΙΟΡΘΩΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΜΕ ΑΡΣΗ ΒΛΑΒΩΝ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΖΗΜΙΩΝ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΗΜΑΤΟΔΟΤΗΣΗΣ-ΤΗΛΕΔΙΟΙΚΗΣΗΣ ΤΩΝ ΣΙΔΗΡΟΔΡΟΜΙΚΩΝ ΣΤΑΘΜΩΝ ΤΟΥ ΤΜΗΜΑΤΟΣ ΓΡΑΜΜΗΣ ΣΚΑ-ΑΕΡΟΔΡΟΜΙΟ ΤΟΥ ΠΡΟΑΣΤΙΑΚΟΥ ΣΙΔΗΡΟΔΡΟΜΟΥ ΑΘΗΝΩΝ», ΜΕ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΤΗ ΧΑΜΗΛΟΤΕΡΗ ΤΙΜΗ (σε ΕΥΡΩ), σύμφωνα με τη συνημμένη ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ και τα Παραρτήματα της Τεχνικής Περιγραφής Α,Β,Γ, και Δ, τα οποία αποτελούν αναπόσπαστα μέρη της παρούσας διακήρυξης. 4

5 Για κάθε τεχνική πληροφορία να απευθύνεστε στο τηλέφωνο: κος Ζαχαρίας Στουρνάρας, τηλ Οι συμμετέχοντες στον διαγωνισμό θα πρέπει να πληρούν τις παρακάτω προϋποθέσεις και να προσκομίσουν τα έξης δικαιολογητικά, τα οποία θα πρέπει να βρίσκονται στον φάκελο της τεχνικής οικονομικής προσφοράς, επί ποινής αποκλεισμού: Να έχουν λάβει γνώση των υφιστάμενων συστημάτων του τμήματος γραμμής ΣΚΑ- Αεροδρόμιο, όπως αυτά αναφέρονται στο συνημμένο Παράρτημα Α της Τεχνικής Περιγραφής, πιστοποιώντας αυτό με την σύνταξη και υποβολή Υπεύθυνης Δήλωσης. Να διαθέτουν αποδεδειγμένη εμπειρία στην συντήρηση I. ολοκληρωμένου Συστήματος αμφίδρομης Σηματοδότησης με Τηλεδιοίκηση (ATS), αποτελούμενο τουλάχιστον από δύο (2) ηλεκτρονικά συστήματα αλληλομανδάλωσης και με επίπεδο ολοκληρωμένης ασφάλειας τέσσερα (SIL 4). II. Συστήματος πληροφόρησης επιβατών (Passenger Information System). III. Συστήματος αναγγελιών (Public Address). IV. Συστήματος κλειστού κυκλώματος τηλεόρασης (CCTV). V. Συστήματος και εξοπλισμού τηλεπικοινωνιών με χρήση δικτύου οπτικών ινών. Η εμπειρία θα αποδεικνύεται με την υποβολή πιστοποιητικών (βεβαιώσεων) που έχουν εκδοθεί από Αναθέτουσα Αρχή και θα αναφέρονται είτε σε περατωθέντα ή/και αυτοτελή τμήματα έργων είτε σε συμβάσεις αμιγώς εκτελούμενης συντήρησης, για κύριο σιδηροδρομικό δίκτυο, ελαχίστου συνεχόμενου μήκους 20χλμ. σιδηροδρομικής γραμμής. Η αποδεδειγμένη εμπειρία που ζητείται θα πρέπει να αναφέρεται στην προηγούμενη πενταετία από την προκήρυξη της παρούσης. Οι βεβαιώσεις αυτές θα αναφέρουν τον χρόνο και τον τόπο εκτέλεσης των εργασιών και θα προσδιορίζουν αν αυτές πραγματοποιήθηκαν εμπρόθεσμα και σύμφωνα με τους κανόνες της τέχνης και της επιστήμης. Υπεύθυνη Δήλωση του υποψηφίου με την οποία θα δεσμεύεται ότι θα διαθέτει αποκλειστικά για τις ανάγκες του έργου, τεχνικούς πεπειραμένους και αδειοδοτημένους σχετικά με το αντικείμενο των εργασιών τους. Κατάθεση αντιγράφου Δήλωσης Φορολογίας Εισοδήματος (Ε3) που θα αποδεικνύει ότι ο κύκλος εργασιών για τα τρία (3) τελευταία έτη ανέρχεται στο ποσό του ενός εκατομμυρίου πεντακοσίων χιλιάδων ευρώ ( ,00 ) ανά οικονομικό έτος Ο Ανάδοχος υποχρεούται : - Να λαμβάνει όλα τα αναγκαία και απαραίτητα μέτρα που προβλέπονται από την εργατική νομοθεσία και τους Κανονισμούς ασφαλούς εργασίας του ΟΣΕ. - Να λαμβάνει μέτρα ασφαλείας για την προστασία του προσωπικού του από την κυκλοφορία των αμαξοστοιχιών. - Να χορηγεί τα απαραίτητα μέσα για την ατομική προστασία των εργαζομένων. - Να τηρεί αυστηρά τον Κανονισμό Ασφαλούς εργασίας Προσωπικού Υποδομής Ε που ε- φαρμόζεται από την με την υπ αριθμ. ΥΥΑΕ/ / Απόφαση του Διευθύνοντος Συμβούλου του ΟΣΕ. - Να τηρεί αυστηρά τον Κανονισμό Ηλεκτροκίνησης και τις Κανονιστικές Οδηγίες για την έκδοση ά- δειας εργασίας σε ηλεκτροκινούμενα δίκτυα (1897/ /Β /ΦΕΚ) ως εκάστοτε ισχύουν. 5

6 Οι δαπάνες που προκύπτουν για την εφαρμογή των ανωτέρω βαρύνουν αποκλειστικά τον ανάδοχο Επίσης ο Ανάδοχος υποχρεούται να διαθέτει προσωπικό τουλάχιστον οκτώ (8) ατόμων αποδεικνυόμενο από υπεύθυνη δήλωση του προσφέροντα που θα δηλώνει τον αριθμό των εργαζομένων που απασχολεί κατά το τελευταίο εξάμηνο για τουλάχιστον δύο μήνες, το φορέα ασφάλισής τους, και την αντίστοιχη άδεια άσκησης επαγγέλματος εκδοθείσα από αρμόδια αρχή, όπου απαιτείται. 8. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΕΡΓΟΥ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΥΠΗΡΕΣΙΩΝ ΣΥΝΤΗΡΗΣΗΣ A/A Είδος εργασίας Μονάδα Μέτρησης ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΟΣ ΣΥΝΟΛΟ ΑΡΧΙΚΗ ΣΥΝΤΗΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΣΗΜΑΤΟΔΟΤΗΣΗΣ - ΤΗΛΕΔΙΟΙΚΗΣΗΣ - HI TECH ΣΥΣΤΗΜΑΤΩΝ (1η ΠΕΡΙΟΔΟΣ ΣΥΝΤΗΡΗΣΗΣ) 2 ΠΡΟΛΗΠΤΙΚΗ - ΔΙΟΡΘΩΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΡΣΗ ΒΛΑΒΩΝ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΣΗΜΑΤΟΔΟΤΗΣΗΣ - ΤΗΛΕΔΙΟΙΚΗΣΗΣ (2η ΠΕΡΙΟΔΟΣ ΣΥΝΤΗΡΗΣΗΣ) 3 ΠΡΟΛΗΠΤΙΚΗ - ΔΙΟΡΘΩΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΡΣΗ ΒΛΑΒΩΝ ΣΥΣΤΗΜΑΤΟΣ ΣΗΜΑΤΟΔΟΤΗΣΗΣ - ΤΗΛΕΔΙΟΙΚΗΣΗΣ (3η ΠΕΡΙΟΔΟΣ ΣΥΝΤΗΡΗΣΗΣ) ΤΕΜ , ,00 ΤΕΜ , ,00 ΤΕΜ , ,00 ΑΘΡΟΙΣΜΑ ΔΑΠΑΝΩΝ ΧΩΡΙΣ ΦΠΑ ,00 Ποσοστό Φ.Π.Α. : 23,00% ,00 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΜΕ ΤΟΝ ΦΠΑ = ,00 6

7 9. ΤΙΜΗ ΚΑΙ ΤΟΠΟΣ ΕΡΓΑΣΙΑΣ Η τιμή της προσφοράς για την εργασία να καθορίζεται σε ΕΥΡΩ Ο ΦΠΑ ( το ποσοστό του οποίου θα αναφέρεται στην προσφορά ) δεν θα περιλαμβάνεται στην πιο πάνω τιμή, η οποία θα είναι καθαρή και θα επιβαρύνεται με τον ΦΠΑ, κατά την εξόφληση του τιμολογίου Προσφορά που δίδει τιμή σε συνάλλαγμα ή με ρήτρα συναλλάγματος απορρίπτεται ως απαράδεκτη Προσφορά που θέτει όρο αναπροσαρμογής, χωρίς αυτό να προβλέπεται από τη διακήρυξη απορρίπτεται ως απαράδεκτη Η τιμή στην προσφορά θα αναγράφεται υποχρεωτικά αριθμητικά και ολογράφως Ο τόπος εργασίας θα είναι σύμφωνα με την συνημμένη Τεχνική Περιγραφή Δεν επιτρέπεται η υποβολή εναλλακτικών προσφορών. 10. ΔΙΑΡΚΕΙΑ ΤΟΥ ΕΡΓΟΥ Ο χρόνος ολοκλήρωσης της σύμβασης θα είναι έξι (6) μήνες,με δυνατότητα επέκτασης κατά δύο (2) μήνες και θα αρχίσει να προσμετράται από την ημερομηνία υπογραφής της σύμβασης. Η παραπάνω σύμβαση θα πρέπει να υπογραφεί εντός δεκαπέντε (15) ημερών από την ημερομηνία ανάθεσης του έργου. 11. ΕΙΔΙΚΟΙ ΟΡΟΙ ΣΥΝΤΗΡΗΣΗΣ Οι ειδικοί όροι του έργου αναφέρονται αναλυτικά στην Τεχνική Περιγραφή της παρούσας διακήρυξης. 12. ΟΡΟΙ ΠΛΗΡΩΜΗΣ Η πληρωμή του Ανάδοχου θα γίνει μετά την ολοκλήρωση της κάθε περιόδου συντηρήσεως, βάσει των τιμολογίων του και των πρακτικών ελέγχου της εργασίας από τους αρμόδιους Προϊσταμένους ή την αρμόδια Επιτροπή Ποιοτικής-Ποσοτικής Παραλαβής με καταβολή από το ταμείο του ΟΣΕ στο Μέγαρο της Καρόλου σε μετρητά ή τραπεζική επιταγή μετά από την προσκόμιση εκ μέρους του Αναδόχου των παρακάτω νόμιμων δικαιολογητικών: α) Τιμολόγιο για χρηματικό ποσό, που αντιστοιχεί στην εκτελεσθείσα, υπό του Αναδόχου εργασία. β) Πιστοποιητικό ασφαλιστικής ενημερότητας που να ισχύει κατά την πληρωμή. γ) Αποδεικτικό ενημερότητας άρθρου 12 Ν.4174/2013 που να ισχύει κατά την πληρωμή. 7

8 13. ΠΟΙΝΙΚΗ ΡΗΤΡΑ ΕΚΠΡΟΘΕΣΜΗΣ ΠΑΡΑΔΟΣΗΣ ΠΟΙΝΕΣ Ο Ανάδοχος είναι υποχρεωμένος να πραγματοποιεί τα αναγραφόμενα στην Τεχνική Περιγραφή. Εάν για οποιοδήποτε λόγο εκτός από ανωτέρα βία, η πραγμάτωση των παραπάνω δεν γίνει μέσα στον προβλεπόμενο από την παρούσα σύμβαση χρόνο, τότε ο Ο.Σ.Ε. έχει το δικαίωμα με έγγραφη ανακοίνωση του να καταγγείλει μονομερώς αυτή τη σύμβαση και να απαιτεί με κάθε νόμιμο μέσο την αποκατάσταση κάθε ζημίας που θα επέλθει σε αυτόν λόγω παράβασης από μέρους του Αναδόχου οιουδήποτε όρου ή όρων της σύμβασης, για την καταγγελία δε αυτή δεν υπάρχει προθεσμία. Ο Ανάδοχος έχει την υποχρέωση να γνωστοποιεί εγγράφως στον Ο.Σ.Ε. αμέσως και πάντως όχι αργότερα από δέκα (10) ημέρες από την εμφάνιση της κάθε περίπτωσης ανωτέρας βίας που είναι δυνατόν να επηρεάσει αυτή τη σύμβαση αλλιώς δεν θα έχει το δικαίωμα να την επικαλεστεί. Μόνο η έγγραφη αναγνώριση από τον Ο.Σ.Ε. της ανωτέρας βίας, που επικαλείται ο Ανάδοχος, συνεπάγεται την απαλλαγή του τελευταίου από τις συνέπειες της εκπρόθεσμης εκτέλεσης του έργου, του Ο.Σ.Ε. όμως δικαιουμένου στην περίπτωση αυτή, να καταγγείλει με μονομερή δήλωσή του και χωρίς καμία σε βάρος του ζημία, τη σύμβαση αυτή, μέσα σε τριάντα (30) ημέρες από την γνωστοποίηση προς αυτόν των γεγονότων που συνιστούν την ανωτέρω βία. Σε κάθε περίπτωση και ανεξάρτητα από την κήρυξη ή όχι του Ανάδοχου εκπτώτου, ο Ο.Σ.Ε. μπορεί οποτεδήποτε να αξιώσει, σύμφωνα με την Ελληνική Νομοθεσία, την αποκατάσταση κάθε ζημιάς του, που έχει υποστεί από την εκπρόθεσμη ή τη μη προσήκουσα εκτέλεση της παρούσης σύμβασης από τον Ανάδοχο. Ειδικότερα, για την εκτέλεση των όρων της σύμβασης όσον αφορά τις ρήτρες, ισχύουν τα αναφερόμενα στην παράγραφο 5.8 της τεχνικής περιγραφής. 14. ΕΓΓΥΗΣΕΙΣ 14.1 ΓΕΝΙΚΑ Oι εγγυήσεις εκδίδονται από πιστωτικά ιδρύματα που λειτουργούν νόμιμα στα κράτη-μέλη της Ευρωπαϊκής Ένωσης ή του Ευρωπαϊκού Οικονομικού Χώρου ή στα κράτη-μέλη της Συμφωνίας των Δημοσίων Συμβάσεων του Παγκόσμιου Οργανισμού Εμπορίου που κυρώθηκε με το ν. 2513/1994 και έχουν σύμφωνα με τις ισχύουσες διατάξεις το δικαίωμα αυτό. Επίσης γίνονται δεκτές εγγυήσεις συμμετοχής που εκδίδονται από το Ε.Τ.Α.Α Τ.Σ.Μ.Ε.Δ.Ε ή παρέχονται με γραμμάτιο του Ταμείου Παρακαταθηκών και Δανείων Εγγυήσεις που εκδίδονται σε κράτος εκτός της Ελλάδος, θα συνοδεύονται υποχρεωτικά και με ποινή αποκλεισμού από μετάφρασή τους στην Ελληνική γλώσσα σύμφωνα με το άρθρο 4 της παρούσης Σε περίπτωση Κοινοπραξίας/Ένωσης προμηθευτών οι εγγυήσεις θα καλύπτουν τις υποχρεώσεις όλων των μελών της Κοινοπραξίας/Ένωσης Οι εγγυήσεις αναφέρουν απαραίτητα την επωνυμία του διαγωνιζόμενου, τον τίτλο της προμήθειας για τον οποίο δίνεται η εγγύηση, σαφή παραίτηση του εγγυητή από την ένσταση της διζήσεως μέχρι του ποσού της εγγύησης και ανεπιφύλακτη υπόσχεση περί καταβολής του ποσού της εγγύησης χωρίς καμία ένσταση ή αντίρρηση, μέσα σε πέντε (5) το πολύ εργάσιμες μέρες από τη σχετική ειδοποίηση. Οι εγγυήσεις που εκδίδονται από πιστωτικά ιδρύματα ή το ΕΤΑΑ-ΤΣΜΕΔΕ θα πρέπει να είναι σύμφωνες με τα συνημμένα υποδείγματα στην παρούσα διακήρυξη Οι εγγυήσεις εκδίδονται κατ επιλογήν του αναδόχου από ένα ή περισσότερα πιστωτικά ιδρύματα ανεξαρτήτως του ύψους των. 8

9 14.2 ΕΓΓΥΗΣΗ ΣΥΜΜΕΤΟΧΗΣ Οι προσφορές αυτών που συμμετέχουν στο διαγωνισμό πρέπει να συνοδεύονται υποχρεωτικά από εγγύηση συμμετοχής. Το ύψος της εγγύησης συμμετοχής στον παρόντα διαγωνισμό ανέρχεται σε #8.900# ΕΥΡΩ Η εγγύηση συμμετοχής, πρέπει να ισχύει για τριάντα (30) ημερολογιακές ημέρες μετά την λήξη του χρόνου ισχύος της προσφοράς, σύμφωνα με το άρθρο 157 1α του Ν.4281/2014. Εγγύηση συμμετοχής που έχει χρόνο ισχύος μικρότερο του ως άνω χρόνου, θα απορρίπτεται ως απαράδεκτη Προσφορές, χωρίς εγγύηση συμμετοχής ή με εγγυητική επιστολή συμμετοχής, που έχει εκδοθεί από πιστωτικά ιδρύματα ή το Ε.Τ.Α.Α-Τ.Σ.Μ.Ε.Δ.Ε και δεν είναι σύμφωνη με τα συνημμένα υποδείγματα Α ή Α1 ή με εγγύηση συμμετοχής που δεν έχει εκδοθεί για ποσό ίσο με #8.900# ΕΥΡΩ απορρίπτονται ως απαράδεκτες Με την κατάθεση της προσφοράς την ημέρα και ώρα διενέργειας του διαγωνισμού, πρέπει να κατατίθεται και το κύριο σώμα της εγγύησης συμμετοχής. Φωτοαντίγραφα επικυρωμένα ή FAX, ή οτιδήποτε άλλα έγγραφα δεν γίνονται αποδεκτά Σε περίπτωση υποβολής προσφοράς Οίκου του εξωτερικού μέσω εκπροσώπου, η εγγύηση συμμετοχής θα είναι υπέρ του Οίκου και όχι υπέρ του εκπροσώπου Η εγγύηση συμμετοχής καταπίπτει αν ο προσφέρων αποσύρει την προσφορά του κατά τη διάρκεια ισχύος αυτής, παρέχει ψευδή στοιχεία ή πληροφορίες που αναφέρονται στο ΠΑΡΑΡΤΗΜΑ Α (Δικαιολογητικά Συμμετοχής) της παρούσης ή δεν προσέλθει εγκαίρως για την υπογραφή της σύμβασης Η εγγύηση συμμετοχής επιστρέφεται στον ανάδοχο με την προσκόμιση της εγγύησης καλής εκτέλεσης και στους λοιπούς προσφέροντες εντός τεσσάρων (4) ημερών από την κοινοποίηση σε αυτούς είτε της οριστικής απόφασης περί απόρριψης της προσφοράς τους από τα επόμενα στάδια της διαδικασίας ανάθεσης είτε της οριστικής απόφασης κατακύρωσης της σύμβασης ΕΓΓΥΗΣΗ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ Με την αναγγελία κατακύρωσης και για την υπογραφή της Σύμβασης ο προμηθευτής οφείλει να προσκομίσει Εγγύηση Καλής Εκτέλεσης, διάρκειας ίσης με το διπλάσιο του μεγίστου χρόνου παράδοσης των ειδών και όχι μικρότερη του έτους και ίση με το 5% της συνολικής συμβατικής αξίας, χωρίς το ΦΠΑ. Αν παρέλθει η προθεσμία, που ορίζεται στην αναγγελία κατακύρωσης, χωρίς ο προμηθευτής να ανταποκριθεί, εφαρμόζονται τα αναφερόμενα στο άρθρο της παρούσης Η Εγγύηση Καλής Εκτέλεσης θα παραμένει εις χείρας του ΟΣΕ μέχρι τη σύνταξη του τελικού οριστικού πρωτοκόλλου ποιοτικής και ποσοτικής παραλαβής. Μετά την παρέλευση του παραπάνω χρονικού διαστήματος και εφόσον δεν έχει παρουσιασθεί πρόβλημα, η Εγγύηση Καλής Εκτέλεσης αποδεσμεύεται και επιστρέφεται. 9

10 Η πιο πάνω εγγύηση παρέχεται με σκοπό να καλύψει κάθε απαίτηση του ΟΣΕ έναντι του προμηθευτή, είτε για παράβαση οποιουδήποτε συμβατικού όρου, είτε για την μη πλήρη ή την προσήκουσα εκτέλεσή της, είτε για τη μη εμπρόθεσμη εκτέλεση είτε για απαίτηση από κατάπτωση λόγω ποινικής ρήτρας Ρητώς συνομολογείται ότι το ποσό της εγγύησης δεν εξαντλεί την ευθύνη του προμηθευτή να αποζημιώσει τον ΟΣΕ πέρα από το ποσό της εγγύησης, σε περίπτωση κατά την οποία από αθέτηση οποιουδήποτε συμβατικού όρου επέλθει στον ΟΣΕ ζημία μεγαλύτερη από το ποσό αυτής επιφυλασσομένου κάθε δικαιώματός του να αξιώσει σε κάθε περίπτωση ή την εκτέλεση της συμβάσεως ή το διαφέρον ή να υπαναχωρήσει από την σύμβαση Ο ΟΣΕ έχει το δικαίωμα χωρίς καμία σύμπραξη του Αναδόχου, να αξιώσει από τον εκδότη της εγγύησης (εγγυητική επιστολής) την καταβολή του ποσού της εγγύησης καθώς και να αξιώσει την καταβολή του ποσού της εγγ ύησης, τόσο για την μερική ή ολική ικανοποίηση του, για απόληψη ποινικής ρήτρας που έχει καταπέσει, όσο και για την μερική ή ολική ικανοποίηση αξίωσης του, για την επανόρθωση οποιασδήποτε μερικής ή ολικής ζημιάς του, η οποία προκλήθηκε λόγω αθέτησης οποιασδήποτε συμβατικής υποχρέωσης του Αναδόχου. Δεν αποτελεί κώλυμα για την είσπραξη από τον ΟΣΕ του ποσού της εγγύησης, η οποιασδήποτε εκ μέρους του Αναδόχου αμφισβήτηση του βάσιμου της αξίωσης του ΟΣΕ, για την απόληψη του ποσού της εγγύησης, η οποιαδήποτε δε προβαλλόμενη από τον Ανάδοχο αμφισβήτηση, για το βάσιμο της ανωτέρω αξίωσης του ΟΣΕ, δεν μπορεί να αποτελέσει παρά μόνο τη βάση αξίωσης του Αναδόχου για αναζήτηση του ποσού της εγγύησης. Η αξίωση αυτή μπορεί να ασκηθεί από τον Ανάδοχο μόνο μετά την είσπραξη από τον ΟΣΕ του ποσού της παραπάνω εγγύησης Ο ανάδοχος στον οποίο έγινε η κατακύρωση υποχρεούται να προσκομίσει την εγγύηση καλής εκτέλεσης των όρων της σύμβασης εντός δέκα (10) ημερολογιακών ημερών από την η- μερομηνία κοινοποίησης της ανακοίνωσης για την υπογραφή της σχετικής σύμβασης. Σε περίπτωση που δεν είναι εφικτή η ταυτόχρονη υπογραφή της σύμβασης με την προσκόμιση εγγύησης καλής εκτέλεσης, ο ανάδοχος μπορεί να προσέλθει εντός δέκα (10) ημερών από την ημερομηνία προσκόμισης της εγγύησης για την υπογραφή της σύμβασης. Εφόσον ο ανάδοχος δεν προσέλθει να υπογράψει τη σύμβαση εντός των ανωτέρω προθεσμιών, κηρύσσεται έκπτωτος με απόφαση του Διευθύνοντος Συμβούλου του ΟΣΕ ύστερα από γνωμοδότηση της Διευθύνσεως Προμηθειών & Εφοδιασμού, καταπίπτει υπέρ του ΟΣΕ η εγγύηση συμμετοχής στον διαγωνισμό, κατά τα λοιπά δε τυγχάνουν εφαρμογής τα προβλεπόμενα στην παράγραφο 5 του άρθρου 50 του Κανονισμού Προμηθειών ΟΣΕ Κατά τα λοιπά ο ΟΣΕ επιφυλάσσεται της άσκησης των δικαιωμάτων του όπως προβλέπονται στο άρθρο 50 του Κανονισμού Προμηθειών του ΟΣΕ. Οι εγγυήσεις καλής εκτέλεσης που εκδίδονται από πιστωτικά ιδρύματα ή το Ε.Τ.Α.Α-Τ.Σ.Μ.Ε.Δ.Ε πρέπει να είναι σύμφωνες με τα συνημμένα υποδείγματα Β ή Β ΙΣΧΥΣ ΠΡΟΣΦΟΡΑΣ Η προσφορά δεσμεύει αυτόν που την υποβάλλει για 180 ημέρες από την επομένη της διενέργειας του διαγωνισμού. 10

11 Προσφορά που ορίζει χρόνο ισχύος μικρότερο του παραπάνω αναφερομένου απορρίπτεται ως απαράδεκτη. 16. ΕΝΣΤΑΣΕΙΣ ΠΡΟΣΦΥΓΕΣ Ενστάσεις προσφυγές υποβάλλονται για τους λόγους και με τη διαδικασία που προβλέπεται από τον Ν.3886/2010 (ΦΕΚ 173Α/ ). Τα έννομα αποτελέσματα της απόφασης κατακύρωσης και ιδίως η σύναψη της σύμβασης επέρχονται από την άπρακτη πάροδο της προθεσμίας άσκησης ενδίκων μέσων (ενστάσεις - προσφυγές - ασφαλιστικά μέτρα). 17. ΕΞΟΔΑ ΔΗΜΟΣΙΕΥΣΗΣ Θα βαρύνουν τον ανάδοχο, που θα αναδειχθεί τελευταίος μειοδότης. 18. ΕΙΔΙΚΟΙ ΟΡΟΙ Ο ΟΣΕ μπορεί να διακόψει οποτεδήποτε την σύμβαση κατά την κρίση του η οποία θα καθορίζεται από τις πραγματοποιηθείσες ανάγκες του, κατά την διάρκεια ισχύος της παρούσας σύμβασης, αζημίως γι αυτόν και χωρίς να έχει ο Ανάδοχος κανένα δικαίωμα διεκδίκησης από τον ΟΣΕ. Στην περίπτωση αυτή θα καταβληθεί στον Ανάδοχο οτιδήποτε αντιστοιχεί στο εκτελεσθέν από εκείνον έργο, ως εκείνη την χρονική στιγμή Κατά τα λοιπά η παρούσα διέπεται από τον Κανονισμό Προμηθειών του ΟΣΕ (ΦΕΚ 249/Β/ ) Οι έγγραφες προσφορές των μετεχόντων στον διαγωνισμό δεν πρέπει να φέρουν ξέσματα, σβησίματα, υποσημειώσεις ή υστερόγραφα, μεσόστοιχα, παρεισγραφές, κενά και συγκοπές μη κανονικά επικυρωμένες Οι διορθώσεις, διαγραφές και προσθήκες λέξεων γράφονται καθαρά στο περιθώριο, ισχύουν δε εφ' όσον φέρουν την υπογραφή του προσφέροντος. 11

12 19. ΚΡΑΤΗΣΕΙΣ Ποσοστό 0,10% επί του συμβατικού τιμήματος χωρίς ΦΠΑ θα παρακρατηθεί υπέρ της Ενιαίας Ανεξάρτητης αρχής Δημοσίων Συμβάσεων (Ν.4146/2013 άρθρο 61). Η παραπάνω κράτηση υπόκειται σε τέλος χαρτοσήμου 3% (πλέον 20% εισφορά υπέρ του ΟΓΑ επ αυτού). 20. ΔΙΑΦΟΡΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΔΙΑΚΗΡΥΞΗΣ ΠΗΓΗ ΧΡΗΜΑΤΟΔΟΤΗΣΗΣ: Τακτικός προϋπολογισμός (άρθρο 7 Κανονισμού Προμηθειών ΟΣΕ) ΗΜΕΡΟΜΗΝΙΑ ΔΗΜΟΣΙΕΥΣΗΣ ΣΤΟ ΦΕΚ {Τεύχος Διακηρύξεων Δημοσίων Συμβάσεων της Εφημερίδας της Κυβέρνησης, σύμφωνα με τις διατάξεις του Ν. 2741/ (ΦΕΚ199/Α/ )}: ΗΜΕΡΟΜΗΝΙΑ ΑΠΟΣΤΟΛΗΣ ΠΕΡΙΛΗΨΗΣ ΤΗΣ ΔΙΑΚΗΡΥΞΗΣ ΣΤΗΝ ΥΠΗΡΕΣΙΑ ΕΠΙΣΗΜΩΝ ΕΚΔΟΣΕΩΝ ΤΗΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ ΓΙΑ ΔΗΜΟΣΙΕΥΣΗ : Τα πάσης φύσεως παραρτήματα, καταστάσεις, προδιαγραφές και υποδείγματα που περιέχονται στο σώμα της παρούσης διακήρυξης αποτελούν αναπόσπαστο μέρος αυτής. Οι παραλήπτες της Διακήρυξης μέσω του διαδικτυακού τόπου του ΟΣΕ ( θα πρέπει επίσης κατά την παραλαβή της να συμπληρώνουν σχετικό έντυπο (Αποδεικτικό Ηλεκτρονικής Παραλαβής της Διακήρυξης) με τα στοιχεία των ενδιαφερομένων (επωνυμία, διεύθυνση, ΤΚ, επάγγελμα, ΑΦΜ, τηλέφωνο, φαξ, διεύθυνση ηλεκτρονικού ταχυδρομείου) και να τα αποστέλλουν με φαξ στην Αναθέτουσα Αρχή, έτσι ώστε αυτή να έχει στη διάθεσή της πλήρη κατάλογο όσων παρέλαβαν τη Διακήρυξη, για την περίπτωση που θα ήθελε να τους αποστείλει τυχόν συμπληρωματικά στοιχεία ή διευκρινίσεις επ αυτής. Η Αναθέτουσα Αρχή δε φέρει καμία απολύτως ευθύνη για τυχόν ελλείψεις στη συμπλήρωση των στοιχείων του πιο πάνω εντύπου ή τη μη ορθή ή έγκαιρη αποστολή του. Την παρούσα Διακήρυξη συνοδεύουν τα εξής συνημμένα: - Παράρτημα Α Δικαιολογητικά Συμμετοχής - Υποδείγματα Α-Α1, Β-Β1 εγγυητικών επιστολών - Αποδεικτικό Ηλεκτρονικής Παραλαβής Διακήρυξης - Τεχνική Περιγραφή - Παραρτήματα Τεχνικής Περιγραφής Α,Β,Γ,Δ ΑΠΟ ΤΟΝ ΟΣΕ ΑΚΡΙΒΕΣ ΑΝΤΙΓΡΑΦΟ Ο ΠΡΟΕΔΡΟΣ ΚΑΙ ΔΙΕΥΘΥΝΩΝ ΣΥΜΒΟΥΛΟΣ ΠΑΝΑΓΙΩΤΗΣ ΘΕΟΦΑΝΟΠΟΥΛΟΣ ΕΥ.ΓΙΑΝΝΑΚΟΠΟΥΛΟΥ 12

13 ΠΑΡΑΡΤΗΜΑ Α ΤΗΣ ΔΙΑΚ ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ Εντός του σχετικού σφραγισμένου φακέλου της προσφοράς θα τοποθετηθούν τα κάτωθι δικαιολογητικά επί ποινή αποκλεισμού. Α. ΦΥΣΙΚΑ ΠΡΟΣΩΠΑ 1. Έλληνες Ανάδοχοι 1.1. Απόσπασμα Ποινικού Μητρώου, έκδοσης τουλάχιστον του τελευταίου εξαμήνου, από το οποίο να προκύπτει ότι δεν έχουν καταδικαστεί για αδίκημα σχετικό με την άσκηση της επαγγελματικής τους δραστηριότητας Αποδεικτικό Φορολογικής Ενημερότητας άρθρου 12 Ν.4174/2013 το οποίο να είναι σε ισχύ. 1.3 Πιστοποιητικό ασφαλιστικής ενημερότητας έκδοσης τελευταίου τριμήνου Πιστοποιητικό του οικείου επιμελητηρίου τελευταίου εξαμήνου Εγγύηση συμμετοχής σύμφωνα με τον όρο 14.2 της Διακήρυξης Βεβαίωσης εκπροσώπησης σε περίπτωση που ο ανάδοχος συμμετέχει με εκπρόσωπό του Δήλωση περί γενικής και ανεπιφύλακτης αποδοχής όλων των όρων του διαγωνισμού και ειδικότερα όσον αφορά τον αιτούμενο χρόνο ισχύος της προσφοράς Πιστοποιητικό αρμόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης τουλάχιστον του τελευταίου εξαμήνου από το οποίο να προκύπτει ότι δεν τελούν υπό πτώχευση, πτωχευτικό συμβιβασμό ή διαδικασία συνδιαλλαγής του άρθρου 99 του πτωχευτικού κώδικα ή άλλη ανάλογη κατάσταση και επίσης ότι δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση ή έκδοση απόφασης πτωχευτικού συμβιβασμού ή πτωχευτική διαδικασία του άρθρου 99 του πτωχευτικού κώδικα. Στην περίπτωση που τόσο η δικαστική όσο και η αρμόδια διοικητική αρχή δηλώνουν ότι κάποια από τα ζητούμενα πιστοποιητικά δεν εκδίδονται ανεξαιρέτως, αυτά αντικαθίστανται από ένορκη βεβαίωση ενώπιον αρμόδιας αρχής όπως ορίζεται στο παρακάτω άρθρο Δ του παρόντος. Δεν απαιτείται ένορκη βεβαίωση για την περίπτωση που δεν προσκομίζεται πιστοποιητικό περί κατάθεσης αίτησης πτωχευτικού συμβιβασμού λόγω μη ύπαρξης πτωχευτικής απόφασης. 2. Αλλοδαποί Ανάδοχοι 2.1. Απόσπασμα Ποινικού Μητρώου, ή ισοδύναμου εγγράφου αρμόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασής τους, έκδοσης τουλάχιστον του τελευταίου εξαμήνου, από το οποίο να προκύπτει ότι δεν έχουν καταδικασθεί για αδίκημα σχετικό με την άσκηση της επαγγελματικής τους δραστηριότητος Πιστοποιητικό της κατά περίπτωση αρμόδιας δικαστικής ή διοικητικής Αρχής της χώρας εγκατάστασης τους από το οποίο να προκύπτει ότι δεν συντρέχουν οι περιπτώσεις της ανωτέρω παρ έκδοσης τελευταίου τριμήνου Πιστοποιητικό της κατά περίπτωση αρμόδιας δικαστικής ή διοικητικής Αρχής της χώρας εγκατάστασης τους από το οποίο να προκύπτει ότι δεν συντρέχουν οι περιπτώσεις της ανωτέρω παρ έκδοσης τελευταίου τριμήνου Πιστοποιητικό της αρμοδίας Αρχής της χώρας εγκατάστασης τους, περί εγγραφής τους στα μητρώα του οικείου Επιμελητηρίου ή σε ισοδύναμους επαγγελματικούς καταλόγους Εγγύηση συμμετοχής σύμφωνα με τον όρο 14.2 της διακήρυξης Βεβαίωσης εκπροσώπησης σε περίπτωση που ο ανάδοχος συμμετέχει με εκπρόσωπο του Δήλωση περί γενικής και ανεπιφύλακτης αποδοχής όλων των όρων του διαγωνισμού και ειδικότερα όσον αφορά τον αιτούμενο χρόνο ισχύος της προσφοράς Πιστοποιητικό αρμόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης τουλάχιστον του τελευταίου εξαμήνου από το οποίο να προκύπτει ότι δεν τελούν υπό πτώχευση, πτωχευτικό συμβιβασμό ή διαδικασία συνδιαλλαγής του άρθρου 99 του πτωχευτικού κώδικα ή άλλη ανάλογη κατάσταση και επίσης ότι δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση ή έκδοση απόφασης πτωχευτικού συμβιβασμού ή πτωχευτική διαδικασία του άρθρου 99 του πτωχευτικού κώδικα. Στην περίπτωση που τόσο η δικαστική όσο και η αρμόδια διοικητική αρχή δηλώνουν ότι κάποια από τα ζητούμενα πιστοποιητικά δεν εκδίδονται ανεξαιρέτως, αυτά αντικαθίστανται από ένορκη βεβαίωση ενώπιον αρμόδιας αρχής όπως ορίζεται στο παρακάτω άρθρο Δ του παρόντος. Δεν απαιτείται ένορκη βεβαίωση για την περίπτωση που δεν προσκομίζεται πιστοποιητικό περί κατάθεσης αίτησης πτωχευτικού συμβιβασμού λόγω μη ύπαρξης πτωχευτικής απόφασης. 13

14 Β. ΝΟΜΙΚΑ ΠΡΟΣΩΠΑ (Ημεδαπά ή Αλλοδαπά) 1. Εταιρείες 1.1. Όλα τα ανωτέρω (παράγραφος Α1 ή Α2 αντίστοιχα) δικαιολογητικά εκτός των Α1.8 και Α2.8 για τα οποία απαιτούνται τα εξής: Πιστοποιητικό αρμόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης τουλάχιστον του τελευταίου εξαμήνου από το οποίο να προκύπτει ότι δεν τελούν υπό πτώχευση, εκκαθάριση, αναγκαστική διαχείριση, πτωχευτικό συμβιβασμό ή διαδικασία συνδιαλλαγής του άρθρου 99 του πτωχευτικού κώδικα ή άλλη ανάλογη κατάσταση και επίσης ότι δεν τελούν υπό διαδικασία κήρυξης σε πτώχευση ή έκδοση απόφασης αναγκαστικής εκκαθάρισης ή αναγκαστικής διαχείρισης ή πτωχευτικού συμβιβασμού ή πτωχευτική διαδικασία του άρθρου 99 του πτωχευτικού κώδικα. Στην περίπτωση που τόσο η δικαστική όσο και η αρμόδια διοικητική αρχή δηλώνουν ότι κάποια από τα ζητούμενα πιστοποιητικά δεν εκδίδονται ανεξαιρέτως, αυτά αντικαθίστανται από ένορκη βεβαίωση ενώπιον αρμόδιας αρχής όπως ορίζεται στο παρακάτω άρθρο Δ του παρόντος. Δεν απαιτείται ένορκη βεβαίωση για την περίπτωση που δεν προσκομίζεται πιστοποιητικό περί κατάθεσης αίτησης πτωχευτικού συμβιβασμού λόγω μη ύπαρξης πτωχευτικής απόφασης. 1.2 Τα δικαιολογητικά των περιπτώσεων Α1.1 ή Α2.1 αφορούν τους νόμιμους εκπροσώπους των εταιρειών. 2. Συνεταιρισμοί Όλα τα ανωτέρω της παραγράφου Β1 δικαιολογητικά πλην αυτών της περιπτώσεως Α 1.1 ή Α2.1 και επιπλέον : α) Βεβαίωση της Εποπτεύουσας αρχής ότι ο Συνεταιρισμός λειτουργεί νόμιμα και β) Απόφαση του ΔΣ για τη συμμετοχή και εκπροσώπησή τους στο διαγωνισμό. 3. Κοινοπραξίες Οι κοινοπραξίες θα προσκομίσουν όλα τα δικαιολογητικά που αναφέρονται παραπάνω ανάλογα με το αν τα μέλη αυτών είναι φυσικά ή νομικά πρόσωπα, ξεχωριστά για κάθε μέλος που συμμετέχει στην κοινοπραξία/ένωση. Για τις Κοινοπραξίες Αναδόχων ισχύουν τα αναφερόμενα στο άρθρο 9 του Κανονισμού Προμηθειών ΟΣΕ (παράγραφοι 1, 2, 3 και 4). Γ. Επίσης τα παραπάνω δικαιολογητικά εκτός από την εγγύηση συμμετοχής, μπορεί να μην υποβάλλονται μαζί με την προσφορά, εφόσον έχουν κατατεθεί σε προγενέστερο χρόνο στην Υπηρεσία και δεν έχει λήξει η ισχύς τους, θα γίνεται δε ρητή μνεία στην προσφορά με υπεύθυνη δήλωση στην οποία θα αναγράφεται ο αριθμός του διαγωνισμού, που είχαν κατατεθεί τα εν λόγω έγγραφα και ποια ήταν αυτά. Επιπλέον δε, θα προσκομίζονται με την προσφορά φωτοτυπίες των εν λόγω εγγράφων. Δ. Εάν σε κάποια Χώρα δεν εκδίδονται τα παραπάνω έγγραφα ή δεν καλύπτουν όλες τις παραπάνω περιπτώσεις, αυτά θα πρέπει σ αυτή την περίπτωση να αντικαθίστανται από ένορκη βεβαίωση, ενώπιον της αρμόδιας αρχής και, σε περίπτωση μη εκδόσεώς της, εφόσον η χορήγησή της δεν προβλέπεται από το δίκαιο της χώρας, από υπεύθυνη δήλωση του ανάδοχου, ενώπιον Δικαστικής ή Διοικητικής αρχής ή συμβολαιογράφου της χώρας αυτής. Ε. Τα δικαιολογητικά εκτός της εγγυητικής συμμετοχής, υποβάλλονται σύμφωνα με το ν. 4250/2014 ως ισχύει και ανάλογα με τον φορέα έκδοσης τους ήτοι ανάλογα αν πρόκειται για φορείς του δημοσίου τομέα ή του ιδιωτικού. Εφιστάται η προσοχή ότι σε περίπτωση προσκόμισης παραποιημένων ή πλαστών φωτοαντιγράφων επιβάλλονται οι κυρώσεις του ν. 1599/1986 και αρθ. 1 παρ. 1 του ν.4250/2014. ΑΠΟ ΤΟΝ ΟΣΕ 14

15 ΥΠΟΔΕΙΓΜΑ Α Εγγυητική Επιστολή Συμμετοχής Υπόδειγμα εγγυητικής επιστολής (Για τη συμμετοχή σε διαγωνισμό προμήθειας από το εσωτερικό). ΠΡΟΣ : ΤΟΝ ΟΡΓΑΝΙΣΜΟ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ (Ο Σ Ε) Ημερομηνία Αριθμός εγγυητικής επιστολής Νο Δηλώνουμε με αυτή την εγγυητική επιστολή μας ότι, εγγυόμαστε σ' εσάς ανεπιφύλακτα και ως πρωτοφειλέτες για τον οίκο που εκπροσωπείται εδώ στην Ελλάδα από (επώνυμο, όνομα, Δ/νση) για τη συμμετοχή του στο μειοδοτικό διαγωνισμό που θα γίνει στις αριθ. διακ. ) για την προμήθεια (είδος υλικού) Υποσχόμαστε δε και είμαστε υποχρεωμένοι να σας καταβάλουμε αμέσως και το αργότερο μέσα σε τρεις (3) ημέρες από την έγγραφη πρόσκλησή σας, κάθε χρηματικό ποσό μέχρι να εξαντληθεί το ποσό (αριθμητικά και ολογράφως) των ΕΥΡΩ στο οποίο περιορίζεται η εγγύηση μας και το οποίο κατά την ανεξέλεγκτη και απεριόριστη κρίση σας θα θέλαμε να ορίσετε ως οφειλόμενο σ' εσάς από κατάπτωση του συνόλου ή μέρους της εγγύησης λόγω μη εκτέλεσης των υποχρεώσεων αυτού που απορρέουν από την πιο πάνω διακήρυξή σας και μάλιστα από την μη προσκόμιση της εγγυητικής επιστολής καλής εκτέλεσης και από την μη αποδοχή της σχετικής σύμβασης - παραγγελίας. Η ανεξέλεγκτη αυτή, όπως αναφέρθηκε απόφασή σας, είναι απόλυτα υποχρεωτική για μας που είμαστε υποχρεωμένοι να καταβάλουμε αμέσως, σε κάθε πρόσκλησή σας, το ποσό της εντολής σας χωρίς να δικαιούμαστε να λάβουμε υπόψη, τυχόν αντιρρήσεις ή ενστάσεις του προμηθευτή, για τον οποίο εγγυόμαστε και παραιτούμαστε από τα ευεργετήματα της δίζησης καθώς και από τα δικαιώματά μας που απορρέουν από τα άρθρα 853,855,862,863,867 και 868 του Αστικού Κώδικα. Από αυτή την εγγύηση θα απαλλάξουμε τον πιο πάνω ενδιαφερόμενο πελάτη μας με την επιστροφή της παρούσας και με την έγγραφη γι' αυτό το λόγο, σχετική εντολή σας. Σε περίπτωση κατάπτωσης της παρούσας το ποσό της κατάπτωσης υπόκειται σε πάγιο τέλος χαρτοσήμου που βαρύνει τον προμηθευτή. Η παρούσα ισχύει μέχρι.../.../... (σ.σ. ο χρόνος θα καθορίζεται με τη διακήρυξη και πρέπει να είναι μεγαλύτερος από το χρόνο ισχύος της προσφοράς όπως καθορίζεται σ αυτή). «Υπογραφή εκδότη» 15

16 ΥΠΟΔΕΙΓΜΑ Α1 Υπόδειγμα εγγυητικής επιστολής (Για τη συμμετοχή σε διαγωνισμό προμήθειας από το εξωτερικό) To: The Hellenic Railways Organization (OSE) Date : Letter of guarantee No.. We declare by this letter of guarantee that we guarantee expressly, irrevocably and unreservedly as principal debtors to yourselves (the Organization ) in favour of the firm (full name, trade name, address) which is represented in Greece by.(full name, trade name, address) for its participation in your Adjudication, which will be held on the (call for Tenders Ref. No ) for the supply of.(the items to be supplied). In consideration of the aforementioned guarantee, we hereby promise and undertake the obligation to pay immediately and in the latest within three days to your Organization upon receipt of your sample written demand, any amount up to the maximum of (SAY..), to which our guarantee is limited, and which according to your unlimited and undisputable judgment would have been set as owed to you due to the total or partial forfeiture of this guarantee in case of non-performance of his obligations sourcing from the above mentioned Call for Tenders and especially because of the non-furnishing of the good performance guarantee and the non- acceptance of the contract which will be signed with regard to the above mentioned Adjudication. Your above indisputable decision is absolutely obligatory for ourselves and we hereby undertake to pay immediately on your demand any stipulated sum or sums not exceeding the aggregate amount of..(say..) without having the right to take into consideration any eventual opposition, objection or exception raised by the supplier whom we warranted and waiving the benefits of discussion (beneficimum excussionis) as well as all other rights of ours in general, deriving from Articles 853,855,862,863,867 and 868 of the Greek Civil Code. We shall discharge our above client of this guarantee upon the return of this letter of guarantee and your written instructions to this effect. In case of total or partial forfeiture of this guarantee, the amount is subject to a fixed government stamped fee, which is to be paid by the supplier. This guarantee is valid until (the time will be determined by the call for Tenders and should exceed the validity time period of the offer as it is defined in it) Issuer s signature

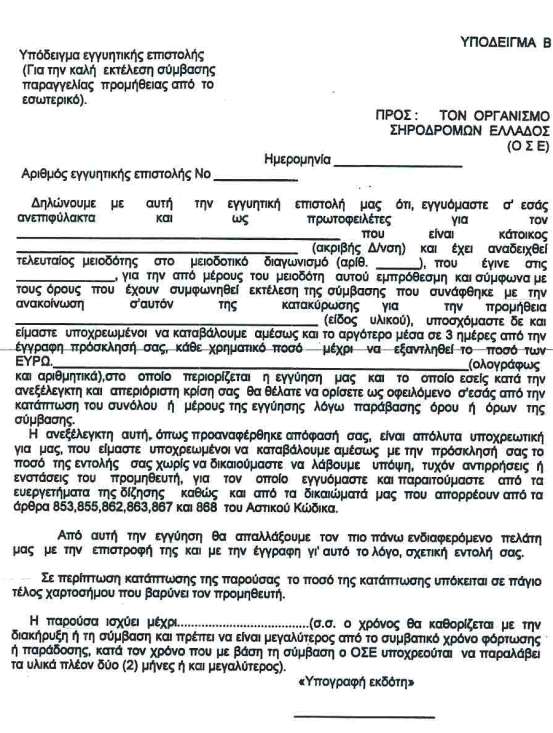

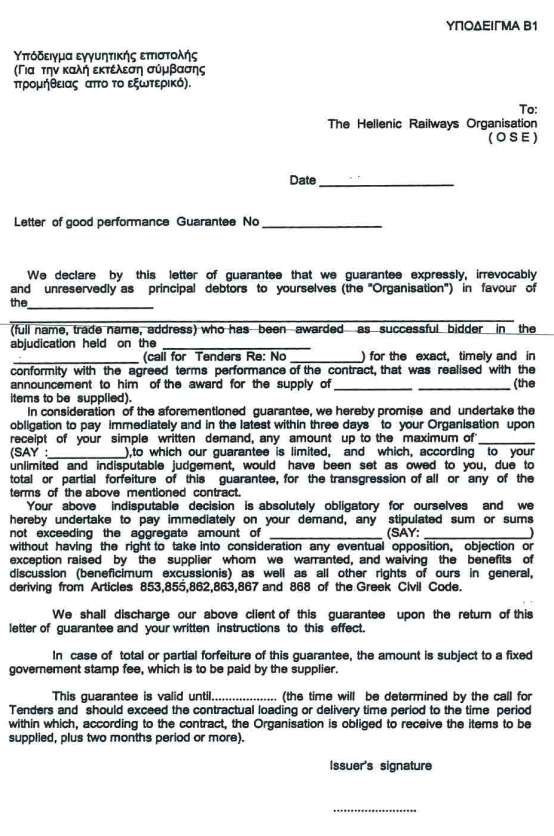

17 Εγγυητική Επιστολή Καλής Εκτέλεσης Σύμβασης 17

18 18

19 ΑΠΟΔΕΙΚΤΙΚΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΠΑΡΑΛΑΒΗΣ ΔΙΑΚΗΡΥΞΗΣ ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε. ============================= ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΩΝ ΚΑΙ ΟΙΚΟΝΟΜΙΚΩΝ ΘΕΜΑΤΩΝ ΔΙΕΥΘΥΝΣΗ : ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΕΦΟΔΙΑΣΜΟΥ ΤΜΗΜΑ : ΚΩΣΠ FAX : ΣΤΟΙΧΕΙΑ YΠΟΨΗΦΙΟΥ ΑΝΑΔΟΧΟΥ ΔΙΑΚΗΡΥΞΗ ΤΗΣ / /2015 ΓΙΑ ΤΗΝ ΑΝΑΔΕΙΞΗ ΑΝΑΔΟΧΟΥ ΥΠΟΨΗΦΙΟΣ ΑΝΑΔΟΧΟΣ ΔΙΕΥΘΥΝΣΗ ΤΗΛΕΦΩΝΟ/ΦΑΞ ΚΙΝΗΤΟ Ε-ΜΑΙL HMΕΡΟΜΗΝΙΑ ΥΠΟΓΡΑΦΗ 19

20 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε. ΔΙΕΥΘΥΝΣΗ ΣΥΝΤΗΡΗΣΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΗΜΑΤΟΔΟΤΗΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΚΙΝΗΣΗΣ (ΔΙΣΗΣΗΚ) T Ε Χ Ν Ι Κ Η Π Ε Ρ Ι Γ Ρ Α Φ Η Παροχή υπηρεσιών Προληπτικής Διορθωτικής συντήρησης με άρση βλαβών και αποκατάσταση ζημιών των εγκαταστάσεων Σηματοδότησης Τηλεδιοίκησης των σιδηροδρομικών Σταθμών του τμήματος γραμμής ΣΚΑ Αεροδρόμιο του Προαστιακού Σιδηροδρόμου Αθηνών. ΑΘΗΝΑ, 2015 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1

21 ΘΕΣΗ ΕΡΓΑΣΙΩΝ Σιδηροδρομική Γραμμή ΣΚΑ - Αεροδρόμιο. ΛΟΙΠΑ ΣΤΟΙΧΕΙΑ ΕΡΓΑΣΙΩΝ Προϋπολογισμός Έργου : ,00 άνευ ΦΠΑ. Χρηματοδότηση : Τακτικός Προϋπολογισμός ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2

22 ΠΕΡΙΕΧΟΜΕΝΑ 1. Συντομογραφίες Εννοιολογικοί προσδιορισμοί Γενικά Αντικείμενο της σύμβασης Φυσικό αντικείμενο αναδόχου «Συντηρητή» Απαιτήσεις του Εργοδότη Αρχική Συντήρηση Προληπτική Διορθωτική Συντήρηση Δαπάνες Υπηρεσιών Συντήρησης Εβδομαδιαίο πρόγραμμα Συντήρησης - Τεχνικές Αναφορές Αναγγελία βλαβών Χρόνος ανταπόκρισης Ομάδα Επέμβασης Εργασίες σε Τεχνικά Δωμάτια Ρήτρες Γενικές Απαιτήσεις Εκπαίδευση τεχνικού προσωπικού του ΟΣΕ Υποχρεώσεις Αναδόχου - Συντηρητή Διασφάλιση από τον ΟΣΕ της δυνατότητας εκτέλεσης εργασιών Συντήρησης και άρσης βλαβών Τεχνικά στοιχεία - τεκμηρίωση Στελέχωση Οργάνωση - Προσωπικό του Αναδόχου Γνώση - εμπειρία Εργαλεία εξοπλισμός για την συντήρηση Απαιτούμενα υλικά Πιστοποιήσεις Παραλαβή Συντήρησης Προγραμματισμένες Επεμβάσεις από τρίτους Συνθήκες Εργασιών Επικοινωνία Έλεγχοι και επιθεωρήσεις από την ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ Διάρκεια συντήρησης Όροι και τρόπος πληρωμής του Αναδόχου ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 3

23 1. Συντομογραφίες Εννοιολογικοί προσδιορισμοί Τ.Π: Σ.Γ.Υ.T: Σ.Κ.Α: Κ.Ε.Κ: Σ.Σ.: Φ/Σ: ΔΙΣΗΣΗΚ: Τεχνική Περιγραφή Σιδηροδρομική Γραμμή Υψηλών Ταχυτήτων Σιδηροδρομικό Κέντρο Αχαρνών Κέντρο Ελέγχου Κυκλοφορίας Σιδηροδρομικός Σταθμός Φωτόσημα Δ/νση Συντήρησης Η/Μ Εγκαταστάσεων Σηματοδότησης και Ηλεκτροκίνησης ΥΣΣΤΗΕ: Υπηρεσία Συντήρησης Σηματοδότησης, Τηλεπικοινωνιών και Η/Μ Εγκαταστάσεων Με τον όρο Hi Tech συστήματα στην παρούσα νοούνται και περιλαμβάνονται τα συστήματα TTMS, PIS, PAECIS, CCTV, ITTN και τα συστήματα συλλογής κομίστρων. Ο όρος «Συντηρητής» είναι ταυτόσημος με τον όρο «Ανάδοχος» στο παρόν τεύχος. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 4

24 2. Γενικά Στο τμήμα της σιδηροδρομικής γραμμής υψηλών ταχυτήτων (ΣΓΥΤ) του Προαστιακού Σιδηροδρόμου Αθηνών, το οποίο εκτείνεται από το Σιδηροδρομικό Κέντρο Αχαρνών (ΣΚΑ) μέχρι τον σιδηροδρομικό σταθμό του Αεροδρομίου στην περιοχή των Σπάτων, έχουν κατασκευαστεί με παλαιότερη εργολαβία (Σ.265/02/ΕΡΓΟΣΕ) και λειτουργούν δέκα Σιδηροδρομικοί Σταθμοί, οι οποίοι αναφέρονται στον πίνακα που ακολουθεί. 1) Σ.Σ Μεταμόρφωση 2) Σ.Σ. Ηράκλειο 3) Σ.Σ. Νερατζιώτισσα 4) Σ.Σ. Κηφισιά 5) Σ.Σ. Πεντέλης 6) Σ.Σ. Δ. Πλακεντίας 7) Σ.Σ. Παλλήνη 8) Σ.Σ. Κάντζα 9) Σ.Σ. Κορωπί 10) Σ.Σ. Αεροδρομίου Τα συστήματα Σηματοδότησης Τηλεδιοίκησης και εξοπλισμού (Hi Tech) των Σιδηροδρομικών Σταθμών του τμήματος γραμμής Μεταμόρφωση Αεροδρόμιο έχουν εγκατασταθεί προ δεκαετίας περίπου και βρίσκονται εν λειτουργία. 3. Αντικείμενο της σύμβασης Αντικείμενο της παρούσας σύμβασης είναι η Προληπτική - Διορθωτική Συντήρηση και η άρση βλαβών δυσλειτουργιών των εγκατεστημένων συστημάτων Σηματοδότησης Τηλεδιοίκησης και εξοπλισμού (Hi Tech) των Σιδηροδρομικών Σταθμών του τμήματος γραμμής Μεταμόρφωση Αεροδρόμιο του Προαστιακού Σιδηρόδρομου Αθηνών. Αναλυτική τεχνική περιγραφή των εγκατεστημένων συστημάτων δίδεται στο ΠΑΡΑΡΤΗΜΑ (Α) που αποτελεί αναπόσπαστο τμήμα της παρούσης. Η Υπηρεσία Συντήρησης θα έχει διάρκεια 6 μήνες και περιλαμβάνει : Αρχική Συντήρηση με άρση βλαβών δυσλειτουργιών του εξοπλισμού των εγκατεστημένων Συστημάτων Σηματοδότησης Η/Μ εξοπλισμού Σταθμών (Hi Tech), σύμφωνα με τα αναγραφόμενα στο κεφάλαιο 5.1 της παρούσης και στο παράρτημα (Δ), διάρκειας 2 μηνών. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5

25 Προληπτική Συντήρηση των επιμέρους συστημάτων και υποσυστημάτων του εγκατεστημένου εξοπλισμού Σηματοδότησης-Τηλεδιοίκησης σύμφωνα με το βασικό πρόγραμμα Συντήρησης που παρατίθεται στο παράρτημα (Γ) διάρκειας 4 μηνών. Διορθωτική Συντήρηση με άρση βλαβών. Εργασία αποκατάστασης λειτουργίας εξοπλισμού σε περιπτώσεις εκτάκτων συμβάντων, εκτροχιασμών, βανδαλισμών κλοπών, ανωτέρας βίας. Η εκπαίδευση του τεχνικού προσωπικού του ΟΣΕ Για τις ανάγκες της Συντήρησης διατίθενται από τον ΟΣΕ τα αναλογούντα, στο τμήμα αυτό, ανταλλακτικά της Σ.265 ενώ οποιοδήποτε άλλο υλικό ή μικροϋλικό ή αναλώσιμο απαιτηθεί για τις ανάγκες της Αρχικής Συντήρησης σύμφωνα με τους όρους της παρούσης, είναι ανηγμένο στη προσφορά του Αναδόχου. Στις υπηρεσίες συντήρησης δεν περιλαμβάνονται : 1 ον ) Τα υλικά αποκατάστασης των βλαβών που οφείλονται σε δολιοφθορές (βανδαλισμοί κλοπές), έκτακτα συμβάντα (πχ. εκτροχιασμοί, παραβιάσεις αλλαγών) και σε περιπτώσεις ανωτέρας βίας, εφόσον αυτά δεν διατίθενται από τα αποθέματα του ΟΣΕ. 2 ον ) Οι εργασίες συντήρησης στοιχείων της επιδομής (συσκευές γραμμής, οι κολλητοί μονωτικοί αρμοί). 3 ον ) Η συντήρηση του εξοπλισμού ERTMS επί γραμμής και επί των συρμών. 4 ον ) Τα συστήματα έκδοσης εισιτηρίων και τα ακυρωτικά μηχανήματα. Ο χρόνος συντήρησης ορίζεται σε 6 μήνες από την υπογραφή της Σύμβασης με δυνατότητα επέκτασης κατά 2 μήνες. Ο χρόνος Συντήρησης διαχωρίζεται σε τρεις περιόδους σύμφωνα με τον παρακάτω πίνακα : 1 η περίοδος Συντήρησης 2 η περίοδος Συντήρησης Αρχική Συντήρηση Σηματοδότηση Hi Tech συστήματα. Προληπτική Διορθωτική Συντήρησης και άρση βλαβών συστημάτων Σηματοδότησης Τηλεδιοίκησης από 3 ο έως 4 ο μήνα συντήρησης. Διάρκεια 2 μήνες Διάρκεια 2 μήνες ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 6

26 3 η περίοδος Συντήρησης Προληπτική Διορθωτική Συντήρησης και άρση βλαβών συστημάτων Σηματοδότησης Τηλεδιοίκησης από 5 ο έως 6 ο μήνα συντήρησης. Διάρκεια 2 μήνες Η καταβολή στον Ανάδοχο της αμοιβής για την εκτέλεση της Συντήρησης όπως αυτή ορίζεται στην παρούσα θα γίνεται ανά περίοδο συντήρησης όπως αυτή προβλέπεται από τον παραπάνω πίνακα. Άμεσα και το πολύ έως 5 ημέρες από την έναρξη της σύμβασης Συντήρησης είναι υποχρεωτικό να έχουν διατεθεί από τον ΟΣΕ στον Ανάδοχο τα υλικά συντήρησης ανταλλακτικά της Σ.265 ΕΡΓΟΣΕ που αφορούν στις εγκαταστάσεις του τμήματος γραμμής που θα συντηρεί ο Ανάδοχος. Πίνακας των ανταλλακτικών που διατίθενται για τη συντήρηση των εγκαταστάσεων του τμήματος δίδεται στο ΠΑΡΑΡΤΗΜΑ (Β) της παρούσης. 4. Φυσικό αντικείμενο αναδόχου «Συντηρητή» Στην αποκλειστική ευθύνη του Αναδόχου για συντήρηση, θα περιέλθει, ο παρακάτω αναφερόμενος εξοπλισμός ανά Σταθμό. i. Οι εγκαταστάσεις που αφορούν στο σύστημα ATS και στο CTC (οθόνες CTC, Η/Υ, σταθμοί εργασίας, περιφερειακά κλπ) εντός του Κ.Ε.Κ. ΣΚΑ. ii. Ο εξοπλισμός αλληλομανδάλωσης (λογισμικό, hardware) που βρίσκεται εντός των τεχνικών δωματίων στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Πλακεντίας και Νερατζιώτισσας. iii. Οι διατάξεις εφεδρικής τροφοδοσίας (UPS, συσσωρευτές & H/Z) των συστημάτων Αλληλομανδάλωσης (IXL) που βρίσκονται εγκατεστημένα στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Πλακεντίας και Νερατζιώτισσας. iv. Ο εξοπλισμός γραμμής (διατάξεις κυκλωμάτων γραμμής, φωτοσήματα, συστήματα γείωσης της σηματοδότησης, καλωδιώσεις κ.οκ.) που βρίσκονται στη δικαιοδοσία των περιοχών ελέγχου Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Πλακεντίας και Νερατζιώτισσας. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 7

27 v. Το δίκτυο μεταφοράς δεδομένων ΙΤΤΝ καθώς και ο ενεργός εξοπλισμός που βρίσκεται εγκατεστημένος στο Κ.Ε.Κ. ΣΚΑ. vi. Οι εγκαταστάσεις του SCADA (TTMS) που βρίσκονται στο Κ.Ε.Κ. του ΣΚΑ καθώς και οι τοπικές μονάδες ελέγχου (RTU) που βρίσκονται εγκατεστημένες στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Παλλήνης, Πλακεντίας, Πεντέλης, Κηφισίας, Νερατζιώτισσας, Ηρακλείου, Μεταμόρφωσης. vii. Οι εγκαταστάσεις των συστημάτων οπτικής πληροφόρησης επιβατών PIS (passenger information system) που βρίσκονται στο Κ.Ε.Κ. του ΣΚΑ καθώς και τα συστήματα (τοπικοί σταθμοί του συστήματος πληροφόρησης επιβατών, πίνακες αναγγελιών με ρολόγια στις αποβάθρες του σταθμού, πίνακες αναγγελιών με ρολόϊ στην είσοδο (χωλ) του σταθμού, μόνιτορ πληροφόρησης επιβατών, προσωπικοί ηλεκτρονικοί υπολογιστές του συστήματος πληροφόρησης επιβατών των γραφείων έκδοσης εισιτηρίων (counter) και τα ρολόγια για τις διάφορες αίθουσες προσωπικού και τις θέσεις ενημέρωσης μηχανοδηγών των Σ.Σ. Κορωπίου, Κάντζας, Παλλήνης, Πλακεντίας, Πεντέλης, Κηφισίας, Νερατζιώτισσας, Ηρακλείου, Μεταμόρφωσης. viii. Οι εγκαταστάσεις, κεντρικά και τοπικά, των συστημάτων α) ηχητικής πληροφόρησης κοινού (PA), β) διαχείρισης των κλήσεων ανάγκης και της ενδοσυνεννοήσεως (public address, emergency call and intercom system) (PAECIS), που αντίστοιχα περιλαμβάνουν την τοπική μονάδα ηχητικής πληροφόρησης κοινού, τα ηχεία διαφόρων τύπων, τα ερμάρια κλήσεων ανάγκης και πληροφόρησης στις αποβάθρες, τις θέσεις κλήσεων ανάγκης στους ανελκυστήρες, τις τηλεφωνικές συσκευές ενδοσυνεννόησης, του σταθμού κλήσεων της φύλαξης του σταθμού και γ) τα τοπικά τηλεφωνικά κέντρα (PABX), τα οποία βρίσκονται εγκατεστημένα στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Παλλήνης, Πλακεντίας, Πεντέλης, Κηφισίας, Νερατζιώτισσας, Ηρακλείου, Μεταμόρφωσης. Επίσης περιλαμβάνεται και το κεντρικό σύστημα διαχείρισης PAECIS το οποίο βρίσκεται εγκατεστημένο στο Κ.Ε.Κ. του ΣΚΑ. ix. Οι εγκαταστάσεις των τοπικών συστημάτων κλειστού κυκλώματος τηλεόρασης CCTV που αποτελούνται από τον σταθμό εργασίας, τον πολυεπιλογέα εικόνας, τις κάμερες και τις οθόνες (μόνιτορ) και τα οποία βρίσκονται εγκατεστημένα στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Παλλήνης, Πλακεντίας, Πεντέλης, Κηφισίας, Νερατζιώτισσας, Ηρακλείου, Μεταμόρφωσης. Επίσης περιλαμβάνεται και το κεντρικό σύστημα διαχείρισης μετά των οθονών και των σταθμών εργασίας, το οποίο βρίσκεται εγκατεστημένο στο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 8

28 Κ.Ε.Κ. του ΣΚΑ. x. Οι εγκαταστάσεις των συστημάτων έκδοσης ακύρωσης εισιτηρίων (ticketing and validation) που αποτελούνται από τους τοπικούς σταθμούς του συστήματος, τις αυτόματες μηχανές έκδοσης εισιτηρίων τύπου 1 (κέρματα, χαρτονομίσματα), τις αυτόματες μηχανές ακύρωσης εισιτηρίων και τα οποία βρίσκονται εγκατεστημένα στους Σ.Σ. Αεροδρομίου, Κορωπίου, Κάντζας, Παλλήνης, Πλακεντίας, Πεντέλης, Κηφισίας, Νερατζιώτισσας, Ηρακλείου, Μεταμόρφωσης. Επίσης περιλαμβάνεται και το κεντρικό σύστημα διαχείρισης ARCOS, το οποίο βρίσκεται εγκατεστημένο στο Κ.Ε.Κ. του ΣΚΑ ΔΙΑΧΕΙΡΙΣΗ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΥΛΙΚΩΝ ΣΥΝΤΗΡΗΣΗΣ Εντός το πολύ 5 ημερών από την υπογραφή της σύμβασης ο ΟΣΕ θα διαθέσει με κατάλληλη διαδικασία στον Συντηρητή τα υλικά της Σ.265 ΕΡΓΟΣΕ τα οποία αντιστοιχούν στο τμήμα ΣΚΑ Αεροδρόμιο. Ακολούθως και σε εύλογο χρονικό διάστημα που δεν μπορεί να ξεπεράσει τις 20 ημέρες θα γίνει έλεγχος κα απογραφή από τον Συντηρητή των διαθέσιμων από τον ΟΣΕ υλικών ανταλλακτικών, τα αποτελέσματα της οποίας θα κοινοποιηθούν εγγράφως στη ΔΙΣΣΗΣΗΚ. Όλα τα υλικά που θα διατεθούν από τον ΟΣΕ στον Συντηρητή θα μεταφερθούν από τον Ανάδοχο με δαπάνες και υπό την ευθύνη του στις Αποθήκες του. Τα υλικά που θα διαθέσει ο ΟΣΕ καθώς και όλα τα υπόλοιπα υλικά συντήρησης ανταλλακτικά που θα προμηθευτεί ο Συντηρητής στο πλαίσιο της παρούσας Σύμβασης, καθώς και όποιο άλλο υλικό τυχόν απαιτηθεί να ενταχθεί στη Συντήρηση κατά τη διάρκεια της σύμβασης Συντήρησης θα κωδικοποιούνται από τον Ανάδοχο σύμφωνα με υπόδειγμα που θα χορηγήσει ο ΟΣΕ και θα φυλάσσονται στην αποθήκη του Συντηρητή. Όσα από αυτά τα υλικά - ανταλλακτικά χρησιμοποιούνται για τις ανάγκες της Συντήρησης θα καταγράφονται σε ειδικά φύλλα και στο τέλος κάθε μιας από τις περιόδους Συντήρησης ο Ανάδοχος θα αποστέλλει τον Πίνακα Κατάστασης Ανταλλακτικών στη ΔΙΣΣΗΣΗΚ ώστε ο ΟΣΕ να είναι πλήρως ενημερωμένος τόσο για τη κατάσταση όσο και για τη διαθεσιμότητα των ανταλλακτικών της Σύμβασης. Ο Πίνακας Κατάστασης Ανταλλακτικών είναι απαραίτητο στοιχείο που θα συνοδεύει τους υποβληθέντες λογαριασμούς του Αναδόχου. Ο Συντηρητής είναι υπεύθυνος για την επισκευή του εξοπλισμού που αντικαθίσταται στο πλαίσιο των εργασιών συντήρησης ώστε να υπάρχει η μέγιστη δυνατή διαθεσιμότητα ανταλλακτικών κατά τη διάρκεια της Συντήρησης. Εφόσον η επισκευή δεν είναι τεχνικά δυνατή τότε τα υλικά ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 9

29 χαρακτηρίζονται ως ΑΠΧ (ακατάλληλα προς χρήση). Τα υλικά που αποκαθίστανται στο πλαίσιο της Συντήρησης Άρσης βλαβών καταχωρούνται στη λίστα του Πίνακα Κατάστασης Ανταλλακτικών και χαρακτηρίζονται ως επισκευασμένα ή μη επισκευάσιμα ή ακατάλληλα προς χρήση. Απαγορεύεται ρητά η αφαίρεση εξαρτημάτων από τα διαθέσιμα ανταλλακτικά του έργου της Σ.265 ΕΡΓΟΣΕ προκειμένου αυτά να χρησιμοποιηθούν για την αντικατάσταση ή επισκευή εν λειτουργία εξοπλισμού που έχει υποστεί βλάβη. Όλα τα υλικά που θα απαιτηθούν για τις ανάγκες αντικατάστασης υπαρχόντων υλικών κατά τη φάση της Αρχικής Συντήρησης καθώς και της Προληπτικής Διορθωτικής Συντήρησης θα είναι ισοδύναμα των προηγούμενων που πρόκειται να αντικατασταθούν. Όλα τα απαιτούμενα υλικά μικροϋλικά, αναλώσιμα που απαιτούνται στο πλαίσιο της Αρχικής Συντήρησης (διάρκειας 2 μηνών), πέραν αυτών που διατίθενται από τον ΟΣΕ, θα συμπεριλαμβάνονται ανηγμένα στην προσφορά του Αναδόχου. Μετά την ολοκλήρωση του χρόνου Συντήρησης όλα τα υλικά συντήρησης ανταλλακτικά που βρίσκονται στην αποθήκη του Αναδόχου θα μεταφερθούν με δαπάνες του και πλήρως κωδικοποιημένα στις αποθήκες που θα υποδείξει ο ΟΣΕ με διαδικασία παράδοσης παραλαβής. Ο Ανάδοχος υποχρεούται να παραδίδει άμεσα στον ΟΣΕ κάθε υλικό ανταλλακτικό που αντικατέστησε στο πλαίσιο της δραστηριότητας της Συντήρησης. 5. Απαιτήσεις του Εργοδότη Στο παρόν κεφάλαιο παρατίθενται οι απαιτήσεις του ΟΣΕ ως προς τις Υπηρεσίες Συντήρησης του αναδόχου, οι οποίες θα πρέπει να ληφθούν υπόψη κατά τη σύνταξη της προσφοράς Αρχική Συντήρηση Άμεσα με την υπογραφή της σύμβασης, ο Συντηρητής θα προβεί στον τεχνικό έλεγχο της υπάρχουσας κατάστασης όλου του εξοπλισμού που υπόκειται στην δικαιοδοσία του σύμφωνα με το Κεφ. 4 της παρούσης και στην αποκατάσταση της εύρυθμης και κανονικής λειτουργίας του συνόλου του εξοπλισμού που πρόκειται να συντηρεί, ώστε ο εξοπλισμός να βρίσκεται σε σωστή ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 10

30 λειτουργική κατάσταση κατά τη διάρκεια της Συντήρησης (αρχικό σημείο εκκίνησης της Υπηρεσίας Συντήρησης). Η Αρχική Συντήρηση περιλαμβάνει την πλήρη συντήρηση των διαφόρων συστημάτων που αποτελούν αντικείμενο της παρούσης με τις απαραίτητες αντικαταστάσεις επισκευές του εξοπλισμού που δεν λειτουργεί κανονικά, ώστε ο εγκατεστημένος εξοπλισμός να βρίσκεται στο προβλεπόμενο επίπεδο πλήρους και κανονικής λειτουργίας και να περιέλθει σε καθεστώς κανονικής συντήρησης. Ο Ανάδοχος είναι αποκλειστικά υπεύθυνος για την επίτευξη της προβλεπόμενης λειτουργικής κατάστασης του εξοπλισμού τον οποίο παραλαμβάνει προς συντήρηση και για το λόγο αυτό είναι υποχρεωμένος να προβεί στον έλεγχο με οποιοδήποτε μέσο της επιλογής του, της υφιστάμενης κατάστασης του εξοπλισμού. Για την επαναφορά του εξοπλισμού σε πλήρη και κανονική λειτουργία ο Συντηρητής θα προβεί σε όλες τις κατάλληλες ενέργειες κατά την περίοδο της Αρχικής Συντήρησης (1 η περίοδος Συντήρησης) οι οποίες κατ ελάχιστο περιλαμβάνουν : Τη καταγραφή, μέσω τεχνικού ελέγχου, της λειτουργικής κατάστασης των υφιστάμενων εγκαταστάσεων Σηματοδότησης Τηλεδιοίκησης Hi Tech και την υποβολή στην αρμόδια Υπηρεσία του ΟΣΕ πλήρους και εκτενούς αναφοράς περί της κατάστασης των εγκαταστάσεων που παραλαμβάνει προς Συντήρηση (ΤΕΧΝΙΚΗ ΑΝΑΦΟΡΑ 1) Την αποκατάσταση των εντοπισμένων βλαβών του συστήματος Σηματοδότησης Τηλεδιοίκησης κατά την έναρξη της περιόδου συντήρησης και την ανάληψη από τον ανάδοχο της δαπάνης όλων των απαιτούμενων υλικών και μικροϋλικών (λ.χ. οθόνες, Η/Υ, κάρτες ερμαρίων CLC, media converter κ.λπ.) Την τεχνική επιθεώρηση και αποκατάσταση των εντοπισμένων βλαβών δυσλειτουργιών των συστημάτων έκδοσης και ακύρωσης εισιτηρίων με υλικά ανταλλακτικά που θα διατεθούν από τον ΟΣΕ στον Ανάδοχο. Σε περίπτωση κατά την οποία δεν υφίστανται ανταλλακτικά για την αντιμετώπιση κάποιας βλάβης τότε ο Ανάδοχος θα προβαίνει στην αποκατάσταση αυτής με τα υλικά που θα του διαθέτει ο ΟΣΕ εντός της περιόδου συντήρησης Την τεχνική επιθεώρηση και αποκατάσταση των εντοπισμένων βλαβών των συστημάτων πληροφόρησης επιβατών (PIS) τα οποία βρίσκονται στις αποβάθρες και στις εισόδους των Σταθμών. Τα υλικά μικροϋλικά που θα απαιτηθούν για την άρση των βλαβών βαρύνουν τον ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 11

31 Ανάδοχο Την αποκατάσταση της πλήρους και κανονικής λειτουργίας όλου του εξοπλισμού Σηματοδότησης Τηλεδιοίκησης ώστε αυτός να βρίσκεται στη προβλεπόμενη λειτουργική κατάσταση. Για την αποκατάσταση της πλήρους λειτουργίας ο Ανάδοχος θα χρησιμοποιήσει τα διαθέσιμα ανταλλακτικά από τον ΟΣΕ ενώ ότι άλλο απαιτηθεί ως υλικό αποκατάστασης της λειτουργίας εξοπλισμού θα καλυφθεί με μέριμνα και δαπάνες του Αναδόχου την αποκατάσταση της πλήρους και κανονικής λειτουργίας όλου του εξοπλισμού Hi Tech των Σταθμών με όλα τα απαιτούμενα υλικά ανταλλακτικά μικροϋλικά και αναλώσιμα. Για την αποκατάσταση της πλήρους λειτουργίας ο Ανάδοχος θα χρησιμοποιήσει τα διαθέσιμα ανταλλακτικά από τον ΟΣΕ ενώ ότι άλλο απαιτηθεί ως υλικό αποκατάστασης της λειτουργίας εξοπλισμού θα καλυφθεί με μέριμνα και δαπάνες του Αναδόχου Την πλήρη συντήρηση του εξοπλισμού Σηματοδότησης Τηλεδιοίκησης και Hi Tech όπως αυτή προβλέπεται σύμφωνα με τα εγχειρίδια συντήρησης των επιμέρους προμηθευτών υποπρομηθευτών καθώς και τις βασικές απαιτήσεις του Εργοδότη όπως αυτές αναφέρονται στο ΠΑΡΑΡΤΗΜΑ (Δ) Την πλήρη τεχνική αναφορά της λειτουργικής κατάστασης των συστημάτων μετά το πέρας της Αρχικής Συντήρησης (ΤΕΧΝΙΚΗ ΑΝΑΦΟΡΑ 2). Ο Συντηρητής, προκειμένου να πιστοποιηθεί η εργασία της αρχικής συντήρησης, θα προβεί στη σύνταξη τεχνικών αναφορών για τα όλα τα συστήματα που υπόκεινται στη δικαιοδοσία του, με περιγραφή της κατάστασης όλου του εξοπλισμού που παρέλαβε, με πρωτόκολλα μετρήσεων του εξοπλισμού (πχ. των κυκλωμάτων γραμμής, των μπαταριών) κ.ο.κ. Οι τεχνικές αναφορές 1 και 2 που περιγράφονται στα εδάφια και θα είναι εκτενείς, θα περιλαμβάνουν πρωτόκολλα δοκιμών με μετρήσεις και πάσης φύσεως καταγραφές και θα αποτελούν απαραίτητη προϋπόθεση για τη Πιστοποίηση της Αρχικής Συντήρησης. Οι ελάχιστες απαιτήσεις για την Αρχική Συντήρηση δίδονται στο Πρόγραμμα Αρχικής Συντήρησης του ΠΑΡΑΡΤΗΜΑΤΟΣ (Γ) που αποτελεί αναπόσπαστο μέρος της παρούσης. Όλα τα απαιτούμενα υλικά της αρχικής συντήρησης, πλην αυτών που παρέχονται ως ανταλλακτικά της Σ.265 ΕΡΓΟΣΕ, αναλώσιμα (λάμπες φωτοσημάτων, καλώδια κλπ), μέσα καθαρισμού, λάδια πετρελαιοκινητήρων Η/Ζ, συσσωρευτές, φίλτρα λαδιού, πετρελαίου και αέρος των Η/Ζ, καθώς και ότι άλλο απαιτηθεί για την Αρχική Συντήρηση, έστω κι αν δεν αναφέρεται ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 12

32 ρητά, βαρύνουν τον ανάδοχο συντηρητή και θεωρείται ότι έχει συμπεριληφθεί στην προσφορά του. Ο χρόνος της Αρχικής Συντήρησης για τις εγκαταστάσεις της Σηματοδότησης Τηλεδιοίκησης - συστημάτων Hi Tech ορίζεται σε 60 ημέρες από την υπογραφή της Σύμβασης. Ο Συντηρητής είναι αποκλειστικά υπεύθυνος για την ποιότητα και αποτελεσματικότητα της Αρχικής Συντήρησης. Η συμμετοχή του στον Διαγωνισμό αποτελεί τεκμήριο για τον ΟΣΕ ότι έχει λάβει πλήρη τεχνική γνώση της υφιστάμενης κατάστασης των εγκ/σεων και υπό το δεδομένο αυτό συντάσσεται η προσφορά του, με ταυτόχρονη υποχρεωτική υποβολή κατά τη φάση του Διαγωνισμού Υπεύθυνης Δήλωσής του περί αυτού, σύμφωνα με το συνημμένο υπόδειγμα της Διακήρυξης. Το πολύ μέχρι 5 ημέρες από την υπογραφή της Σύμβασης ο Συντηρητής θα υποβάλλει το εβδομαδιαίο πρόγραμμα Αρχικής Συντήρησης. Ο ΟΣΕ είναι υποχρεωμένος να χορηγεί τις κατάλληλες άδειες εργασίας τουλάχιστον 3 ημέρες από την υποβολή του προγράμματος συντήρησης από τον Ανάδοχο Προληπτική Διορθωτική Συντήρηση Η Προληπτική Συντήρηση διενεργείται μετά το πέρας της 1 ης Περιόδου Αρχικής Συντήρησης και θα εκτελείται σύμφωνα με τα προγράμματα συντήρησης των Προμηθευτών και Υπο-προμηθευτών των εγκατεστημένων συστημάτων εξοπλισμού. Ο Συντηρητής θα ακολουθήσει το βασικό πρόγραμμα συντήρησης που δίδεται στο ΠΑΡΑΡΤΗΜΑ (Δ) της παρούσης. Το βασικό πρόγραμμα συντήρησης αποτελεί την ελάχιστη απαίτηση του Εργοδότη και δύναται να συμπληρωθεί κατ εκτίμηση του Συντηρητή, σύμφωνα με τις ανάγκες που θα προκύψουν κατά τη περίοδο της Συντήρησης. Εφόσον απαιτηθεί κατ εκτίμηση του Συντηρητή αύξηση της συχνότητας προληπτικής Συντήρησης αυτή βαρύνει τον Συντηρητή και θεωρείται ανηγμένη στη προσφορά του. Στην υπηρεσία της προληπτικής και διορθωτικής συντήρησης (2 η και 3 η περίοδος συντήρησης) δεν περιλαμβάνονται τα Hi-Tech συστήματα εξαιρουμένου του δικτύου ΙΤΤΝ ενώ περιλαμβάνεται ο πλήρης εξοπλισμός του συστήματος Σηματοδότησης - Τηλεδιοίκησης. Η Διορθωτική Συντήρηση (άρση βλαβών δυσλειτουργιών - ζημιών) μπορεί να είναι άμεση ή βραχυπρόθεσμη ανάλογα με τη περίπτωση και την κρισιμότητα της βλάβης. Η αποκατάσταση των ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 13

33 βλαβών δυσλειτουργιών που προκύπτουν μετά το πέρας της Αρχικής Συντήρησης βαρύνει τον Ανάδοχο ενώ τα απαιτούμενα υλικά θα διατίθενται από τα ανταλλακτικά της Σ.265 είτε θα τα προμηθεύεται ο ΟΣΕ. Ως «βλάβη» θεωρείται κάθε δυσλειτουργία σε μέρος του εξοπλισμού ή μιας συσκευής ή στο σύνολο των συστημάτων υπό συνθήκες κανονικής λειτουργίας και χρήσης, η οποία δεν οφείλεται σε πρόκληση φθοράς από ενέργεια τρίτων. Ως «ζημιά» θεωρείται κάθε δυσλειτουργία σε μέρος του εξοπλισμού ή μιας συσκευής ή στο σύνολο των συστημάτων που οφείλεται είτε σε λανθασμένες ενέργειες τρίτων (πχ. παραβίαση αλλαγής, κακή χρήση εξοπλισμού κοκ), είτε σε κλοπές δολιοφθορές, είτε σε περιπτώσεις εκτάκτων συμβάντων και ανωτέρας βίας (καταστροφές από φυσικά φαινόμενα, καταστροφές από ανθρώπινη παρέμβαση, εκτροχιασμοί κλπ). Όλα τα υλικά ανταλλακτικά αναλώσιμα μικροϋλικά που απαιτούνται για την αποκατάσταση ζημιών θα καλύπτονται από τα διαθέσιμα υλικά συντήρησης. Η χρήση των διαθέσιμων υλικών για την αποκατάσταση ζημιών μειώνει τη διαθεσιμότητα των ανταλλακτικών κατά τη διάρκεια της Συντήρησης και για το λόγο αυτό θα πρέπει ο Ανάδοχος να ενημερώνει τον ΟΣΕ για την επάρκεια των υλικών συντήρησης μετά από τις επιδιορθώσεις των ζημιών ούτως ώστε ο ΟΣΕ να προβαίνει στις κατάλληλες ενέργειες για την αποκατάσταση της επάρκειας των ανταλλακτικών. Σε περίπτωση που δεν υπάρχουν διαθέσιμα υλικά ανταλλακτικά για την αποκατάσταση μιας ζημιάς τότε ο ΟΣΕ θα προβαίνει σε διαδικασία άμεσης προμήθειας των υλικών αυτών προκειμένου να είναι δυνατή η αποκατάσταση της ζημιάς Δαπάνες Υπηρεσιών Συντήρησης Στις δαπάνες των υπηρεσιών συντήρησης, είτε πρόκειται για προληπτική διορθωτική συντήρηση είτε για αντιμετώπιση εκτάκτων συμβάντων, περιλαμβάνονται ανηγμένα στη προσφορά του Αναδόχου τα ακόλουθα : - Οι δαπάνες των μεταφορικών μέσων που θα χρησιμοποιούνται από τις ομάδες συντήρησης - Οι δαπάνες ασφάλισης του προσωπικού - Οι δαπάνες των μέτρων ασφαλείας - Οι δαπάνες έκδοσης πιστοποιητικών - Οι δαπάνες των απαιτούμενων οργάνων και εξοπλισμού για την εκτέλεση μετρήσεων - επιθεωρήσεων - Οι δαπάνες του απαραίτητου προσωπικού (Μηχανικοί και πιστοποιημένοι τεχνίτες ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 14

34 διαφόρων ειδικοτήτων κλπ) για την εκτέλεση των προγραμμάτων συντήρησης καθώς και της διορθωτικής συντήρησης - Οι δαπάνες προσκόμισης επιτόπου των υλικών συντήρησης - ανταλλακτικών - Οι δαπάνες της ομάδας επέμβασης εκτάκτων συμβάντων - Οι δαπάνες διαχείρισης αποθήκης και των ανταλλακτικών - Οι δαπάνες διοικητικής μέριμνας - Τα γενικά έξοδα του Συντηρητή - Οι πρόσθετες επιβαρύνσεις που προκύπτουν από την εκτέλεση των εργασιών κατά τη νύκτα και σε ημιαργίες ή αργίες, κατά τα λοιπά σύμφωνα με την εργατική Νομοθεσία. - Οι επιβαρύνσεις που προκύπτουν από τις απαιτήσεις των προγραμμάτων συντήρησης - Οι επιβαρύνσεις που προκύπτουν από τη Διορθωτική Συντήρηση για την οποία ο Ανάδοχος δεν δικαιούται ιδιαίτερη αποζημίωση. - Οι δαπάνες που προκύπτουν από ασφαλίσεις - Οι δαπάνες των αναλωσίμων και μικροϋλικών Όλα τα υλικά αναλώσιμα και μικροϋλικά που απαιτούνται για τις ανάγκες της Αρχικής Συντήρησης με την άρση βλαβών για τη Σηματοδότηση Τηλεδιοίκηση αποτελούν συμβατική υποχρέωση του Αναδόχου και θεωρούνται συμβατικά ανηγμένα στη προσφορά του. Υλικά που απαιτούνται για την αποκατάσταση βλαβών οι οποίες οφείλονται σε έκτακτα συμβάντα και σε δράσεις τρίτων (πχ. δολιοφθορές, παραβιάσεις αλλαγών κοκ) δεν εμπεριέχονται ανηγμένα στην προσφορά του Αναδόχου αλλά θα καλύπτονται από τα διαθέσιμα ανταλλακτικά του ΟΣΕ ή θα διατίθενται από τον ΟΣΕ κατά περίπτωση. Στις περιπτώσεις αυτές ο ΟΣΕ θα μεριμνά για την αποκατάσταση της επάρκειας των ανταλλακτικών υλικών συντήρησης ώστε να τελείται απρόσκοπτα η υπηρεσία της Συντήρησης από τον Ανάδοχο Εβδομαδιαίο πρόγραμμα Συντήρησης - Τεχνικές Αναφορές Ο Συντηρητής είναι υποχρεωμένος στο πλαίσιο της Σύμβασης να συντάσσει και να παραδίδει στον ΟΣΕ/ΔΙΣΣΗΣΗΚ τεχνικές αναφορές για τη Συντήρηση άρση βλαβών και αποκατάσταση ζημιών του Συστήματος Σηματοδότησης Τηλεδιοίκησης (Α) και των Hi-Tech Συστημάτων των Σιδ/κών Σταθμών και του Κ.Ε.Κ. με όλες τις απαραίτητες πληροφορίες σχετικά με τη διαχείριση των ανταλλακτικών υλικών συντήρησης. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 15

35 Οι Τεχνικές Αναφορές είναι Τεχνικές Εκθέσεις που αφορούν στη Συντήρηση, περιλαμβάνουν δε όλα τα απαραίτητα στοιχεία δεδομένα και δοκιμές που τεκμηριώνουν τη Συντήρηση που επιτελείται από τον Ανάδοχο. Ακολούθως αναφέρονται αναλυτικά τα απαιτούμενα από τον ΟΣΕ τεχνικά έγγραφα που θα συντάσσονται υποχρεωτικά από τον Συντηρητή και θα υποβάλλονται μαζί με τις πιστοποιήσεις κατά τη διάρκεια του χρόνου Συντήρησης. Ο Ανάδοχος θα συντάσσει εβδομαδιαίο πρόγραμμα συντήρησης ώστε ο ΟΣΕ να έχει λάβει γνώση του προγραμματισμού των εργασιών και να προβεί στις κατάλληλες ενέργειες για την έκδοση των απαιτούμενων αδειών εργασίας Αναγγελία βλαβών Χρόνος ανταπόκρισης Η ενημέρωση του Συντηρητή και του ΟΣΕ θα γίνεται συμβατικά με τους ακόλουθους τρόπους : 1 ον ) μέσω έγγραφης αλληλογραφίας. 2 ον ) μέσω ηλεκτρονικής αλληλογραφίας. Ο ΟΣΕ θα ενημερώνει εγγράφως τον Συντηρητή για τις οποιεσδήποτε βλάβες δυσλειτουργίες που παρουσιάζονται στον εξοπλισμό που συντηρείται από χρήση, ώστε ο Συντηρητής να επιλαμβάνεται της διορθωτικής συντήρησης έχοντας υπόψη τις απαιτήσεις του Εργοδότη. Ο Ανάδοχος είναι υποχρεωμένος να έχει ορίσει ευέλικτο και ασφαλή μηχανισμό λήψης των τηλεγραφημάτων αναγγελίας βλαβών («call center») το οποίο θα λειτουργεί πλήρως και αδιαλείπτως για όλες τις ώρες του χρόνου Συντήρησης με δυνατότητα καταγραφής. Η ενημέρωση κατά τη νύκτα και σε μη εργάσιμες ημέρες θα γίνεται από αρμόδιο υπάλληλο του ΚΕΚ μέσω τηλεφώνου και fax προς το cal center του Αναδόχου επί 24ώρου βάσεως 7 ημέρες την εβδομάδα. Για να ενεργοποιηθεί η διαδικασία της βραχυπρόθεσμης ή άμεσης διορθωτικής συντήρησης απαραίτητη προϋπόθεση είναι η αναγγελία της βλάβης από τον ΟΣΕ στον Συντηρητή. Όλοι οι χρόνοι υπολογισμού της διαθεσιμότητας αποδοτικότητας έχουν αφετηρία τη στιγμή της αναγγελίας της βλάβης. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 16

36 Ο συμβατικός χρόνος έναρξης αποκατάστασης βλαβών δυσλειτουργιών μετά από την επίσημη αναγγελία από τον ΟΣΕ ορίζεται ως εξής : i. Ο χρόνος ανταπόκρισης του Συντηρητή σε αναγγελία της βλάβης για το Σύστημα Σηματοδότησης Τηλεδιοίκησης ορίζεται σε 4 ώρες από την αναγγελία. ii. Ο χρόνος ανταπόκρισης του Συντηρητή σε αναγγελία βλάβης για τα Hi - Tech συστήματα ορίζεται στην επόμενη εργάσιμη ημέρα από την ημέρα της αναγγελίας. iii. Στις περιπτώσεις εκτάκτων συμβάντων (περιπτώσεις ανωτέρας βίας, δολιοφθορές, κλοπές, βανδαλισμοί) ο ΟΣΕ θα ενημερώνει τηλεφωνικά και εγγράφως τον Συντηρητή περί του έκτακτου συμβάντος και ο Συντηρητής θα προβαίνει άμεσα (σε χρόνο όχι μεγαλύτερο των 4 ωρών) στην αντιμετώπιση του συμβάντος. Η Ομάδα Επέμβασης του Συντηρητή θα προβαίνει άμεσα σε αυτοψία καταγραφή των βλαβών και των απαιτούμενων υλικών αποκατάστασης σε συνεργασία με την Επιβλέπουσα Υπηρεσία, θα προχωρά άμεσα στην προσωρινή αποκατάσταση όπου αυτό είναι δυνατό, ενώ εντός της επόμενης εργάσιμης ημέρας θα γίνει προγραμματισμός των απαιτούμενων υλικών που θα είναι αναγκαία για την τελική αποκατάσταση. Ο χρόνος της τελικής αποκατάστασης θα εξαρτάται από το είδος και το μέγεθος του συμβάντος και θα συμφωνείται κατά περίπτωση με την ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ Ομάδα Επέμβασης Ο Συντηρητής θα πρέπει να παρέχει καθ όλη τη διάρκεια της Σύμβασης τη δυνατότητα άμεσης επέμβασης αποκατάστασης βλαβών σε περιπτώσεις εκτάκτων συμβάντων. Για το λόγο αυτό θα διαθέτει Ομάδα Επέμβασης με την κατάλληλη στελέχωση και εξοπλισμό ώστε να είναι δυνατή η οποιαδήποτε επέμβαση καθ όλο το 24-ωρο. Η δαπάνη όλων των εργασιών που θα εκτελούνται από την ομάδα Επέμβασης του Συντηρητή προς αποκατάσταση ζημιών, το κόστος τυχόν αναλωσίμων και μικροϋλικών είναι ανηγμένα στη προσφορά του και δεν δικαιούται οποιαδήποτε ιδιαίτερη αποζημίωση Εργασίες σε Τεχνικά Δωμάτια Ο Συντηρητής κατά τη διαδικασία συντήρησης άρσης βλαβών εντός των Τεχνικών Δωματίων φέρει ακέραια την ευθύνη έναντι του ΟΣΕ για την ασφάλεια του εγκατεστημένου εξοπλισμού ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 17

37 διαφόρων συστημάτων και υποχρεούται να λαμβάνει όλα τα απαραίτητα μέτρα προστασίας ώστε να μην προκληθούν ζημιές στον εξοπλισμό Ρήτρες Ως προς το Σύστημα Σηματοδότησης ρήτρες επιβάλλονται στον Συντηρητή στις ακόλουθες περιπτώσεις : i. Σε περιπτώσεις καθυστέρησης απόκρισης σε αναγγελία βλάβης που αφορά το Σύστημα Σηματοδότησης Τηλεδιοίκησης επιβάλλεται ρήτρα 200 για κάθε ώρα καθυστέρησης πέραν του συμβατικού χρόνου απόκρισης. Το ανώτατο όριο των ποινικών ρητρών ορίζεται σε 5% του συνολικού ποσού της σύμβασης. Σε κάθε περίπτωση ο Ανάδοχος ευθύνεται μόνο για άμεσες ζημίες που θα προκληθούν στον ΟΣΕ από οποιαδήποτε ενέργεια ή παράλειψή του ενώ δεν φέρει ευθύνη για έμμεσες και αποθετικές ζημίες του ΟΣΕ. Σε περιπτώσεις ανωτέρας βίας η μη εκπλήρωση των υποχρεώσεων του Αναδόχου ή η καθυστέρηση εκπλήρωσης αυτών δεν θα επιφέρει ουδεμία αρνητική συνέπεια για τον Ανάδοχο Γενικές Απαιτήσεις Το σύστημα Σηματοδότησης Τηλεδιοίκησης θα πρέπει να συντηρείται από τον Ανάδοχο με σκοπό τη διατήρηση της αξιοπιστίας και διαθεσιμότητας του Δικτύου σύμφωνα με τις απαιτήσεις σχεδιασμού του. Για το λόγο αυτό ο Ανάδοχος οφείλει στο πλαίσιο της αρχικής συντήρησης να άρει όλες τις δυσλειτουργίες των συστημάτων και να τα επαναφέρει σε κατάσταση λειτουργικότητας ενώ κατά τη διάρκεια του χρόνου της σύμβασης η συντήρηση θα γίνεται με το μέγιστο βαθμό αποτελεσματικότητας. Η άρση βλαβών θα γίνεται στο βέλτιστο δυνατό χρόνο με τις προϋποθέσεις της έγκαιρης εξασφάλισης της δυνατότητας εργασίας του Αναδόχου στους χώρους του ΟΣΕ. Άρνηση εκτέλεσης εργασιών συντήρησης ή άρσης βλαβών σε αναγγελία αποτελεί λόγο επιβολής κυρώσεων στον Ανάδοχο. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 18

38 5.10. Εκπαίδευση τεχνικού προσωπικού του ΟΣΕ Ο Ανάδοχος θα εκπαιδεύσει το προσωπικό του ΟΣΕ που θα του υποδειχθεί, για την προγραμματισμένη συντήρηση και την άρση βλαβών του εξοπλισμού του Συστήματος Σηματοδότησης-Τηλεδιοίκησης καθώς και του Συστήματος Τηλεπικοινωνιών. Η εκπαίδευση θα είναι θεωρητική και πρακτική, χρονικής διάρκειας πενήντα (50) ωρών και θα γίνει στην ελληνική γλώσσα. Προβλέπεται η εκπαίδευση 6 τεχνιτών. Ο τρόπος, το πρόγραμμα εκπαίδευσης καθώς και το χρονοδιάγραμμα υλοποίησής της θα υποβάλει ο Ανάδοχος για έκκριση στην ΔΙΣΗΣΗΚ. Ο Ανάδοχος θα χορηγήσει στους εκπαιδευόμενους έντυπο ή ηλεκτρονικό υλικό του προγράμματος εκπαίδευσης. Η πρακτική εκπαίδευση του προσωπικού του ΟΣΕ θα πραγματοποιείται παράλληλα με την συντήρηση και αποκατάσταση βλαβών από τον Αναδόχου. 6. Υποχρεώσεις Αναδόχου - Συντηρητή Ο Ανάδοχος θα διαθέτει τον κατάλληλο αριθμό στελεχών και εξοπλισμού ώστε να ανταπεξέρχεται πλήρως στις απαιτήσεις της Προληπτικής και Διορθωτικής Συντήρησης με άρση βλαβών και αποκατάσταση ζημιών 24 ώρες το 24-ωρο. Ο Ανάδοχος Συντηρητής, με αποκλειστική του ευθύνη, θα πραγματοποιεί την προληπτική συντήρηση σύμφωνα με τη συχνότητα καθώς και τις επιμέρους απαιτήσεις των εργασιών συντήρησης ανά σύστημα, εγκατάσταση και είδος εξοπλισμού, όπως αυτές αποτυπώνονται στο συνημμένο ΠΑΡΑΡΤΗΜΑ (Δ), το οποίο αποτελεί αναπόσπαστο μέρος της παρούσας και υποχρεούται να υλοποιεί ο Ανάδοχος Συντηρητής. Το πρόγραμμα Συντήρησης επικαιροποιείται και συμπληρώνεται από τον Συντηρητή με αποκλειστική του ευθύνη ο οποίος υποχρεούται να λάβει υπόψη και τις απαιτήσεις των Εγχειριδίων Λειτουργίας & Συντήρησης των επιμέρους Προμηθευτών και Υποπρομηθευτών. O Ανάδοχος είναι υποχρεωμένος να λάβει υπ όψιν του τις απαιτήσεις του Κανονισμού Κυκλοφορίας του Ο.Σ.Ε., της Υγιεινής και Ασφάλειας, των ισχυόντων Κανονισμών και Προτύπων και της κείμενης νομοθεσίας, καθώς επίσης και της ύπαρξης εναέριας γραμμής επαφής 25kV/50Hz. Με δαπάνες του θα γίνει εκπαίδευση του προσωπικού του από τον ΟΣΕ για εργασίες σε περιβάλλον Ηλεκτροκίνησης. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 19

39 Η όλη διαδικασία θα ελέγχεται από την Επίβλεψη που θα ορίσει η ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ/ΟΣΕ καθώς και από την αρμόδια Επιτροπή Ποιοτικής Ποσοτικής Παραλαβής των εργασιών Συντήρησης. Στις υποχρεώσεις του Αναδόχου είναι η μεταφορά επί τόπου, όταν του ζητηθεί, των αρμοδίων για τον έλεγχο της συντήρησης. Κατά την διάρκεια εκτέλεσης των εργασιών συντήρησης ο Ανάδοχος θα πρέπει να ενημερώνει την αρμόδια υπηρεσία (ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ), τον υπεύθυνο στον χώρο του κτιρίου ή απουσίας αυτού το ΚΕΚ. Ο Ανάδοχος σε καμία περίπτωση δεν μπορεί να προβεί σε μετατροπές ή αλλαγές στον εξοπλισμό. Αν και εφόσον αυτό κατά περίπτωση απαιτηθεί, ο Ανάδοχος θα υποβάλει στην υπηρεσία (ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ) τεκμηριωμένη τεχνική έκθεση με την αντίστοιχη μελέτη εφαρμογής, για την οποία δεν θα αμοιφθεί ιδιαιτέρως, για έγκριση. Η μετατροπή θα πραγματοποιείται ύστερα από έγκριση της αρμόδιας υπηρεσίας, πάντως σε κάθε περίπτωση, ο Ανάδοχος θα φέρει την αποκλειστική ευθύνη της ασφαλούς και ομαλής λειτουργίας του κατά περίπτωση συστήματος εξοπλισμού. Το προσωπικό του που θα ασχοληθεί με τη συντήρηση, θα είναι πιστοποιημένο για τις αντίστοιχες εργασίες και θα έχει τις επαγγελματικές άδειες που απαιτούνται από την κείμενη νομοθεσία. Το προσωπικό του Αναδόχου θα εργάζεται σύμφωνα με την κείμενη νομοθεσία (αποδοχές, ώρες εργασίας, άδειες εργασίας, αναπαύσεις κ.τ.λ.), θα είναι ασφαλισμένο και εκπαιδευμένο για τα αντικείμενα απασχόλησής του. Ο Ανάδοχος, το πολύ εντός 15 ημερών μετά την υπογραφή της σύμβασης, θα υποβάλει στην υπηρεσία (ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ) κατάσταση του προσωπικού που θα χρησιμοποιήσει για την συντήρηση και άρση βλαβών των συστημάτων και εγκαταστάσεων καθώς και τις αντίστοιχες επαγγελματικές άδειες αυτών. Η αρμόδια υπηρεσία του ΟΣΕ έχει το δικαίωμα, χωρίς καμία δυνατότητα αντίρρησης από τον Ανάδοχο - Συντηρητή, να απαιτήσει την απομάκρυνση από το έργο οποιουδήποτε τεχνικού του Αναδόχου, εφόσον αποδειχθεί ότι είναι ακατάλληλος για την συγκεκριμένη εργασία ή δεν υπακούει στις προφορικές ή γραπτές της οδηγίες. Απαγορεύεται ο Ανάδοχος να προβαίνει στην αποθήκευση οποιασδήποτε φύσης υλικών συντήρησης (εργαλεία, ανταλλακτικά, υλικά κλπ.) στους χώρους των εγκαταστάσεων, πλην των ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 20

40 περιπτώσεων εκτεταμένων βλαβών ή ζημιών. Ο Ανάδοχος, για θέματα που αφορούν τη σύμβαση, θα απευθύνεται και θα αλληλογραφεί με την αρμόδια υπηρεσία (ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ) του ΟΣΕ. 7. Διασφάλιση από τον ΟΣΕ της δυνατότητας εκτέλεσης εργασιών Συντήρησης και άρσης βλαβών Απαιτείται έγκαιρη και αποτελεσματική αντιμετώπιση των συμβάντων από τη πλευρά του Αναδόχου και η έγκαιρη απόκριση εκ μέρους του ΟΣΕ τόσο όσον αφορά την αναγγελία της βλάβης όσο και στη διασφάλιση της δυνατότητας εκτέλεσης από το προσωπικό του Συντηρητή των εργασιών στο περιβάλλον των εγκαταστάσεων του ΟΣΕ. Οι εργασίες συντήρησης και άρσης βλαβών πάσης φύσεως εκτελούνται από το εξουσιοδοτημένο προσωπικό του Αναδόχου στις εγκαταστάσεις του ΟΣΕ υπό τις ακόλουθες προϋποθέσεις : 1 ον ) Θα έχουν εγκαίρως χορηγηθεί οι πάσης φύσεως άδειες και εξουσιοδοτήσεις από τον ΟΣΕ στο προσωπικό του Αναδόχου για την εκτέλεση των εργασιών συντήρησης και την πρόσβαση στα Τεχνικά Δωμάτια. 2 ον ) Σε περιπτώσεις που απαιτείται αποκοπή της Ε.Γ.Ε. αυτή θα πρέπει να διασφαλίζεται εγκαίρως από τον ΟΣΕ. 3 ον ) Σε περίπτωση που απαιτείται αποκοπή της κυκλοφορίας αυτή θα πρέπει να εξασφαλίζεται εγκαίρως από τον ΟΣΕ. 4 ον ) Απαιτείται η έγκαιρη διάθεση και παρουσία του εξουσιοδοτημένου κατά περίπτωση προσωπικού του ΟΣΕ που πρέπει να παρίσταται κατά τη διάρκεια των εργασιών συντήρησης επιτόπου κατ εφαρμογή των Κανονισμών του ΟΣΕ. 8. Τεχνικά στοιχεία - τεκμηρίωση Στην ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ/ΟΣΕ Α.Ε. υπάρχει πλήρης τεκμηρίωση των συστημάτων και Η/Μ εγκαταστάσεων των σταθμών - στάσεων (κατασκευαστικά σχέδια και εγχειρίδια λειτουργίας εξοπλισμών) σε ηλεκτρονική μορφή, στα οποία ο ανάδοχος - συντηρητής θα έχει ελεύθερη πρόσβαση με την νόμιμη προϋπόθεση της εχεμύθειας. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 21

41 9. Στελέχωση Οργάνωση - Προσωπικό του Αναδόχου Ο τρόπος οργάνωσης της Συντήρησης του Συστήματος Σηματοδότησης και των Hi-Tech συστημάτων των Σ.Σ. καθώς και η στελέχωση των ομάδων Συντήρησης θα καθοριστούν από τον Ανάδοχο και θα πρέπει να είναι επαρκείς για την άρτια τεχνικά, έγκαιρη και έντεχνη εκτέλεση των απαιτήσεων της Σύμβασης. Το προσωπικό του Αναδόχου θα πρέπει να είναι πιστοποιημένο στις εργασίες συντήρησης τις οποίες αναλαμβάνει να φέρει εις πέρας. Οι ομάδες συντήρησης του Αναδόχου θα έχουν τη κατάλληλη δομή και στελέχωση ώστε να ανταπεξέρχονται πλήρως στα καθήκοντά τους ενώ ο Ανάδοχος θα πρέπει να διαθέτει οργάνωση αποθήκης και λογισμικό για την ολοκληρωμένη διαχείριση των ανταλλακτικών υλικών συντήρησης. Ο Ανάδοχος, θα είναι υπεύθυνος έναντι οιουδήποτε εργατικού ατυχήματος του προσωπικού του στους χώρους των σταθμών στάσεων, ο ΟΣΕ ουδεμία ευθύνη φέρει για την ασφάλεια του προσωπικού του αναδόχου. 10. Γνώση - εμπειρία Η συμμετοχή του Αναδόχου στον διαγωνισμό αποτελεί τεκμήριο για τον ΟΣΕ ότι ο Συντηρητής διαθέτει την εμπειρία Τεχνογνωσία και κατάλληλη στελέχωση ώστε να αναλάβει με αποκλειστική ευθύνη του την Συντήρηση των εγκ/σεων Σηματοδότησης Τηλεδιοίκησης Hi Tech που περιγράφονται στην παρούσα. 11. Εργαλεία εξοπλισμός για την συντήρηση Ο Ανάδοχος υποχρεούται να διαθέτει στα συνεργεία του όλα τα όργανα, εργαλεία, βοηθητικά μέσα, εξοπλισμό ατομικής και συλλογικής προστασίας των συνεργείων, κατάλληλα μέσα μετακίνησης, μέσα επικοινωνίας και ότι άλλο ήθελε απαιτηθεί, για τη σωστή και ασφαλή υλοποίηση του προγράμματος συντήρησης και άρσης βλαβών των συστημάτων. 12. Απαιτούμενα υλικά Στη παρούσα σύμβαση προβλέπεται η διάθεση από τον ΟΣΕ στον Ανάδοχο μέρους των ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 22

42 ανταλλακτικών της Σ.265/02 ΕΡΓΟΣΕ τα οποία αναλογούν στο τμήμα γραμμής Μεταμόρφωση Αεροδρόμιο (οι ποσότητες των ανταλλακτικών ανά υποσύστημα και είδος που αναφέρονται στο Παράρτημα Β, αφορούν τα προβλεπόμενα διατιθέμενα ανταλλακτικά της 265 σύμβασης). Όλα τα υπόλοιπα υλικά ανταλλακτικά που απαιτούνται ή τυχόν απαιτηθούν για την Αρχική Συντήρηση (περιλαμβανομένης και της άρσης βλαβών κατά τη περίοδο αυτή) βαρύνουν τον Ανάδοχο Συντηρητή και η δαπάνη τους έχει συμπεριληφθεί στην προσφορά του. Υλικά ανταλλακτικά που θα αντικαθίστανται από τον Ανάδοχο τόσο κατά το στάδιο της Αρχικής Συντήρησης όσο και πέραν αυτής, θα παραδίδονται, αυθημερόν και αμέσως, στην αρμόδια Επιτροπή του ΟΣΕ με την σύνταξη σχετικού Πρωτοκόλλου Παράδοσης-Παραλαβής. Στην περίπτωση που για την αποκατάσταση ζημιάς ή για την άρση βλαβών που τυχόν συμβαίνει πέραν της περιόδου της Αρχικής Συντήρησης απαιτείται προμήθεια νέου υλικού - ανταλλακτικού, ο συντηρητής υποχρεούται να γνωστοποιεί στην Υπηρεσία (ΔΙΣΗΣΚ/ΥΣΣΤΗΕ) για έγκριση το υλικό ανταλλακτικό σύμφωνα με την ονοματολογία του κατασκευαστή, τον κατασκευαστικό αριθμό (Part. Number), τον αριθμό σειράς (S. Number). Στην περίπτωση που δεν βρίσκεται στην κατοχή της, η Υπηρεσία, σε συνεργασία με την Επιτροπή Ποιοτικής και Ποσοτικής Παραλαβής, θα προμηθεύεται το υλικό και θα το διαθέτει στον Ανάδοχο ο οποίος στη συνέχεια θα προβαίνει στην αντικατάστασή του. Πάντως, όλα τα καινούργια υλικά - ανταλλακτικά θα καλύπτονται από εγγύηση του κατασκευαστικού οίκου, αντίγραφο της οποίας θα υποβάλλεται στην υπηρεσία συνημμένα στο τιμολόγιο του αντίστοιχου υλικού. Η εργασία αντικατάστασης περιλαμβάνεται στην αξία των εργασιών συντήρησης της σύμβασης. 13. Πιστοποιήσεις Παραλαβή Συντήρησης Η παρακολούθηση και παραλαβή των εργασιών συντήρησης, θα πιστοποιείται με Πρωτόκολλο Ποιοτικής και Ποσοτικής Παραλαβής, αναγκαίο για την πληρωμή του κάθε συμβατικού τιμολογίου. Η ανωτέρω διαδικασία θα τηρείται και στις περιπτώσεις βανδαλισμού ή κλοπής εξοπλισμού των συστημάτων και του Η/Μ εξοπλισμού που χρήζουν αντικατάσταση με προμήθεια υλικού. Στη διάρκεια της σύμβασης Συντήρησης προβλέπονται τέσσερις (4) πιστοποιήσεις, μια για κάθε περίοδο Συντήρησης. Με την υποβολή της πιστοποίησης ο Ανάδοχος θα υποβάλλει, εκτός των τυπικών δικαιολογητικών, υποχρεωτικά και τις Τεχνικές Αναφορές Συντήρησης Άρσης Βλαβών σύμφωνα ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 23

43 με τα προαναφερόμενα. 14. Προγραμματισμένες Επεμβάσεις από τρίτους Παράλληλα με τις εργασίες του Συντηρητή είναι πιθανό να εκτελούνται και άλλες προγραμματισμένες επεμβάσεις από αναδόχους ή Υπηρεσίες του ΟΣΕ οι οποίες μπορεί να έχουν εμπλοκή με τον υπό συντήρηση εξοπλισμό που βρίσκεται στη δικαιοδοσία του Συντηρητή. Στις περιπτώσεις αυτές η Επίβλεψη της Σύμβασης θα ενημερώνει εγγράφως τον Συντηρητή για τα θέματα εμπλοκών και τις απαιτούμενες ενέργειες και ο Συντηρητής θα επιλαμβάνεται των θεμάτων αυτών με την Ομάδα επέμβασης. 15. Συνθήκες Εργασιών Ο Ανάδοχος εφόσον απαιτηθεί να προβεί σε εργασίες επί γραμμής (κατάληψη της γραμμής από μηχανήματα και προσωπικό του) αυτές θα εκτελούνται στα διατιθέμενα χρονικά διαστήματα ελεύθερης κυκλοφορίας επί της γραμμής, τα οποία χρονικά περιθώρια θα καθορίζονται από τα αρμόδια όργανα του ΟΣΕ και θα ισχύουν μόνο όταν θα δοθεί από τα αρμόδια όργανα του ΟΣΕ το τηλεγράφημα Διακοπής Κυκλοφορίας και Απαγόρευση Γραμμής Επαφής εφόσον απαιτείται. Όλες οι εκτελούμενες εργασίες συντήρησης μετά της άρσης βλαβών και αποκατάστασης ζημιών, θα εκτελούνται σε περιβάλλον Ηλεκτροκίνησης. Το προσωπικό του Αναδόχου που θα απασχοληθεί στο έργο πρέπει να είναι εκπαιδευμένο και να διαθέτει την απαραίτητη εξουσιοδότηση από τον ΟΣΕ ή άλλο αναγνωρισμένο σιδηροδρομικό οργανισμό χώρας που είναι μέλος της Ευρωπαϊκής Ένωσης, για εργασία υπό ηλεκτροκινούμενες σιδηροδρομικές γραμμές τάσης 25 kv/ 50Hz. Οι εργασίες συντήρησης θα εκτελούνται σε σιδηροδρομικές γραμμές που θα βρίσκονται σε κυκλοφορία. Το προσωπικό του Αναδόχου υποχρεούται στην αυστηρή τήρηση των κανονισμών του ΟΣΕ τόσο για την ασφάλειά του όσο και για την ασφάλεια της κυκλοφορίας. Το προσωπικό που θα εργάζεται πλησίον σιδηροδρομικής γραμμής που βρίσκεται σε κυκλοφορία, θα πρέπει να μην παρεμβαίνει στην περίμετρο ελευθέρας διατομής της γραμμής (περιτύπωμα κυκλοφορίας). Ο Ανάδοχος, ο οποίος φέρει την αποκλειστική ευθύνη για την συντήρηση του Συστήματος Σηματοδότησης Τηλεδιοίκησης, είναι υποχρεωμένος να συνεργάζεται και να παρέχει διευκολύνσεις σε αναδόχους άλλων συμβάσεων. Μηχανήματα γραμμής που θα χρησιμοποιήσει ο Ανάδοχος, θα πρέπει να είναι πιστοποιημένα και ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 24

44 να δύναται να χρησιμοποιηθούν σε περιβάλλον ηλεκτροκίνησης. 16. Επικοινωνία Η επικοινωνία μεταξύ του ή των αρμοδίων του ΟΣΕ με τον Ανάδοχο, θα πρέπει να εξασφαλίζεται από τον τελευταίο δια όλων των μέσων επικοινωνίας (σταθερά και κινητά τηλέφωνα, Fax, , κ.λ.π.) καθ όλο το εικοσιτετράωρο, ενώ κάθε ολιγωρία σε αυτό το θέμα, θα έχει τις προβλεπόμενες συνέπειες και ποινές. Συμβατικά οι χρόνοι απόκρισης σε αναγγελία βλάβης μετρούν από την επιτυχή αποστολή fax ή στον Συντηρητή. Ο ανάδοχος υποχρεούται εντός δέκα (10) ημερολογιακών ημερών από την υπογραφή της σύμβασης, να γνωστοποιήσει εγγράφως στην ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ τηλεφωνικούς αριθμούς κλήσης των υπεύθυνων των συνεργείων, τον αριθμό fax και την ηλεκτρονική διεύθυνση στην οποία θα αποστέλλονται οι αναγγελίες των βλαβών, ορίζοντας συγχρόνως και τον υπεύθυνο Μηχανικό. Για οποιαδήποτε μεταγενέστερη μεταβολή των ανωτέρω στοιχείων, θα ενημερώνεται έγκαιρα και επίσημα η ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ. Η ανακοίνωση βλάβης με φαξ ή από αρμόδιους του ΟΣΕ, θα έχει τη μορφή τηλεγραφήματος. Το προσωπικό του αναδόχου που θα προσέλθει στο σημείο της βλάβης, επιβάλλεται κατ αρχήν να επικοινωνήσει με τον υπεύθυνο του σταθμού ή του Κ.Ε.Κ. Την αποκατάσταση της βλάβης ή σε περίπτωση αδυναμίας άρσης της βλάβης, ο Ανάδοχος, θα ενημερώνει εγγράφως ή με fax την αρμόδια υπηρεσία (ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ). Τα στοιχεία του αρμοδίου από πλευράς της υπηρεσίας θα δοθούν στον Ανάδοχο μετά την υπογραφή της σύμβασης. 17. Έλεγχοι και επιθεωρήσεις από την ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ Η ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ δια των αρμοδίων στελεχών της, θα ελέγχει μέρος ή το σύνολο των εργασιών προγραμματισμένης συντήρησης που εκτελεί ο Ανάδοχος. Η ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ θα οργανώνει ολοκληρωμένες επιθεωρήσεις στο σύνολο των εγκαταστάσεων για να εξακριβώνει την τεχνική τους κατάσταση, την αποτελεσματικότητα της συντήρησης του Αναδόχου και την ασφαλή και ομαλή λειτουργία. Ο Ανάδοχος - συντηρητής είναι υποχρεωμένος να παρίσταται στις επιθεωρήσεις. Η ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ, θα ειδοποιεί τον Ανάδοχο συντηρητή τουλάχιστον δυο (2) ημέρες πριν ότι πρόκειται να πραγματοποιήσει επιθεώρηση. Η ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 25

45 ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ διατηρεί το δικαίωμα να προβαίνει σε τέτοιου είδους τυχαίες επιθεωρήσεις όποτε της κρίνει αναγκαίες. Μετά το τέλος κάθε επιθεώρησης, και εφόσον αυτό προκύπτει, θα παραδίδεται στον Ανάδοχο ένα έντυπο επιθεώρησης που θα απαριθμεί τις ενδεχόμενες ατέλειες και τις ενέργειες αποκατάστασης που πρέπει να γίνουν. Ο Ανάδοχος υποχρεούται να διορθώνει τις ατέλειες σε χρόνο που θα ορίζεται από την ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ. Ο ανάδοχος είναι υποχρεωμένος να συμμορφώνεται σε κάθε υπόδειξη των αρμοδίων οργάνων του ΟΣΕ, όσον αφορά την πληρότητα της συντήρησης, την σωστή και ασφαλή λειτουργία των μηχανισμών, εξαρτημάτων και συστημάτων κ.λ.π. που είναι υποχρεωμένος να συντηρεί. 18. Διάρκεια συντήρησης Ο χρόνος διάρκειας της συντήρησης είναι έξι μήνες από την ημερομηνία υπογραφής της σύμβασης με δυνατότητα επέκτασης κατά 2 μήνες. Δεν προβλέπεται αναθεώρηση για τη διάρκεια του συνολικού χρόνου συντήρησης. Εφόσον επεκταθεί η διάρκεια της σύμβασης για 2 μήνες, ο υπολογισμός της δαπάνης θα γίνει αναλογικά με τη μέση ημερήσια αξία της προσφερόμενης παροχής για τη δεύτερη και τρίτη Περίοδο Συντήρησης. 19. Όροι και τρόπος πληρωμής του Αναδόχου Η αμοιβή του Αναδόχου συντηρητή θα καταβάλλεται σ αυτόν μετά το πέρας της κάθε περιόδου Συντήρησης, βάσει τιμολογίου του που θα υποβάλλεται στη ΔΙΣΗΣΗΚ/ΥΣΣΤΗΕ το αργότερο τέσσερις εργάσιμες ημέρες από την λήξη του κάθε τριμήνου, συνοδευόμενο με το τυποποιημένο έγγραφο υλοποίησης της Συντήρησης σύμφωνα με υπόδειγμα εγγράφου που θα χορηγηθεί από την Υπηρεσία. Για την εξόφληση του τιμολογίου απαιτείται η Ποιοτική και Ποσοτική Παραλαβή των υπηρεσιών Συντήρησης από Επιτροπή Ποιοτικής και Ποσοτικής Παραλαβής του ΟΣΕ που θα συσταθεί για τον σκοπό αυτό. Για περαιτέρω δικαιολογητικά πληρωμής και λοιπά στοιχεία, ισχύουν τα όσα αναφέρονται στο άρθρο 45 του Κανονισμού Προμηθειών του ΟΣΕ (ΦΕΚ 249 Τεύχος Β/ ). ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 26

46 ΑΠΟ ΤΟΝ ΟΣΕ Α.Ε. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 27

47 CERTIFIED M.S. ISO 9001: /Δ ISO 14001: /Π ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε. ΔΙΕΥΘΥΝΣΗ ΣΥΝΤΗΡΗΣΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΣΗΜΑΤΟΔΟΤΗΣΗΣ ΚΑΙ ΗΛΕΚΤΡΟΚΙΝΗΣΗΣ (ΔΙΣΗΣΗΚ) ΠΑΡΑΡΤΗΜΑ [Α] Παροχή υπηρεσιών συντήρησης με άρση βλαβών και αποκατάσταση ζημιών των εγκαταστάσεων Σηματοδότησης Τηλεδιοίκησης των σιδηροδρομικών Σταθμών του τμήματος γραμμής ΣΚΑ Αεροδρόμιο του Προαστιακού Σιδηροδρόμου Αθηνών. ΑΘΗΝΑ, 2015 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 1

48 ΠΕΡΙΕΧΟΜΕΝΑ 1. Γενικά Πληροφοριακά Στοιχεία Εγκατεστημένα Συστήματα Σύστημα Σηματοδότησης - ETCS Σύστημα Τηλεδιοίκησης Συστήματα Επικοινωνιών και Ελέγχου Συστήματα και εξοπλισμός για προληπτική συντήρηση Κ.Ε.Κ. (Κέντρο Ελέγχου Κυκλοφορίας) ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΜΕΤΑΜΟΡΦΩΣΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΗΡΑΚΛΕΙΟ ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΝΕΡΑΤΖΙΩΤΙΣΣΑ (IXL) ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΚΗΦΙΣΙΑΣ ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΠΕΝΤΕΛΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΠΛΑΚΕΝΤΙΑΣ (IXL) ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΠΑΛΛΗΝΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΚΑΝΤΖΑΣ (IXL) ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΚΟΡΩΠΙΟΥ (IXL) ΣΙΔΗΡΟΔΡΟΜΙΚΟΣ ΣΤΑΘΜΟΣ ΑΕΡΟΔΡΟΜΙΟΥ (IXL) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 2

49 1. Γενικά Πληροφοριακά Στοιχεία Το αυτοτελές τμήμα της σιδηροδρομικής γραμμής υψηλών ταχυτήτων (ΣΓΥΤ) ΣΚΑ - Αεροδρόμιο του Προαστιακού Αθηνών, εκτείνεται από το Σιδηροδρομικό Κέντρο Αχαρνών (ΣΚΑ) μέχρι τον σιδηροδρομικό σταθμό του Αεροδρομίου Σπάτων. Στο ως άνω αυτοτελές τμήμα γραμμής έχει εγκατασταθεί Σύστημα Σηματοδότησης Τηλεδιοίκησης καθώς και Σύστημα Προστασίας Συρμών ETCS, καλύπτοντας σε μήκος το σύνολο της γραμμής από την είσοδο του σιδηροδρομικού σταθμού Ηρακλείου έως και τον σιδηροδρομικό σταθμό του Αεροδρομίου Σπάτων καθώς και Σύστημα Τηλεπικοινωνιών και ελέγχου στους Σ.Σ. από Μεταμόρφωση έως Αεροδρόμιο. Στα τεχνικά δωμάτια των σιδηροδρομικών σταθμών (Μεταμόρφωση έως Αεροδρόμιο) βρίσκεται εγκατεστημένος ο εξοπλισμός των παρακάτω Συστημάτων: σηματοδότησης (IXL) τροφοδοσίας (UPS H/Z) τηλεπικοινωνιών και μεταφοράς διδομένων (PABX / ΙTΤΝ) κλειστού κυκλώματος τηλεόρασης (CCTV) πυρανίχνευσης ενημέρωσης επιβατικού κοινού και κλήσεων ανάγκης (PIS, PAECIS) Σύστημα Συγχρονισμού Ώρας (ΤSS, Σ.Σ. Πεντέλης και Κ.Ε.Κ). Ο κεντρικός εξοπλισμός των εν λόγω Συστημάτων βρίσκεται εγκατεστημένος στα τεχνικά δωμάτια του Κέντρου Ελέγχου Κυκλοφορίας στο ΣΚΑ. Ο περιφερειακός εξοπλισμός των ως άνω Συστημάτων βρίσκεται εγκατεστημένος στις αποβάθρες και στις εισόδους των σταθμών. Σε κάθε σταθμό υπάρχουν εγκατεστημένα δυο Συστήματα Αδιάλειπτης Παροχής ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 3

50 Ισχύος, το ένα εφεδρεία του άλλου και ένα ηλεκτροπαραγωγό ζεύγος (Η/Ζ). Τα Συστήματα χωρίζονται σε δυο κατηγορίες, στα sensitive και στα non sensitive Συστήματα. Τα sensitive Συστήματα είναι αυτά που λόγω αναγκαιότητας απαιτούν αδιάλειπτη λειτουργία και συνδέονται σε μονάδα αδιάλειπτης παροχής ισχύος (UPS). Είναι Συστήματα που σχετίζονται με την ασφάλεια και την ομαλή λειτουργία της κυκλοφορίας. Τα sensitive Συστήματα έχουν ως ακολούθως: Σύστημα Σηματοδότησης (IXL) Σύστημα Ηλεκτροκίνησης (SCADA Electrification) Σύστημα Μεταφορά δεδομένων και επικοινωνιών (ITTN / PABX / IC) Σύστημα Ασφάλειας (CCTV / Fire Detection) Τα non sensitive Συστήματα, είναι αυτά στα οποία δύναται να διακοπή προσωρινά η λειτουργία τους και για τον λόγο αυτό συνδέονται μόνο στο ηλεκτροπαραγωγό ζεύγος (Η/Ζ). Σε πολλές περιπτώσεις, λόγω της αυξημένης ισχύος που απαιτούν για την λειτουργία τους, όπως αυτά του κλιματισμού και του αερισμού, συνδέονται μόνο στο Η/Ζ. Τούτο σημαίνει, ότι σε περίπτωση διακοπής της μόνιμης ηλεκτρικής τροφοδότησης του σιδηροδρομικού σταθμού, επιφέρει την προσωρινή παύση της λειτουργίας τους μέχρι την εκκίνηση του Η/Ζ. Τα non sensitive Συστήματα έχουν ως ακολούθως: Σύστημα Ενημέρωσης Κοινού (PA / PIS / TSS κ.α.) Σύστημα Έκδοσης και Ακύρωσης Εισιτηρίων Σύστημα Κλιματισμού Σύστημα Αερισμού Στο τμήμα γραμμής ΣΚΑ Αεροδρόμιο έχει κατασκευασθεί παθητικό δίκτυο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 4

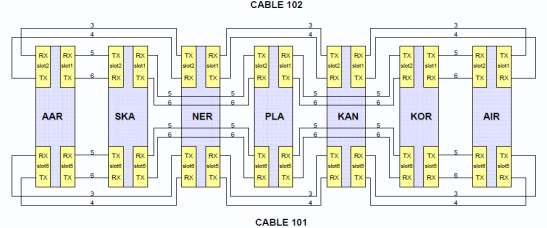

51 μεταφοράς δεδομένων (καλώδιο οπτικών ινών), το οποίο εξυπηρετεί την επικοινωνία των συστημάτων που προαναφέρθηκαν. Το δίκτυο αυτό αποτελείται από δυο καλώδια των 60 οπτικών ινών τα οποία οδεύουν εκατέρωθεν των σιδηροδρομικών γραμμών σε όλο το μήκος της γραμμής και τερματίζουν σε κάθε σταθμό και από τις δυο πλευρές σε κατάλληλο παθητικό εξοπλισμό (κατανεμητές οπτικών ινών). Το εν λόγω δίκτυο «κλείνει» στον σιδηροδρομικό σταθμό του Αεροδρομίου και των Αγ. Αναργύρων αντίστοιχα. Η διασύνδεση των συστημάτων πραγματοποιείται μέσω των καλωδίων οπτικών ινών και του ενεργού εξοπλισμού πολυπλεξίας μετάδοσης (SDH). Η διασύνδεση στο δίκτυο οπτικών ινών υλοποιείται με συνδεσμολογία διπλού δακτυλίου, όπως αποτυπώνεται γραφικά παρακάτω στην εικόνα 1. Metamorfosi Herakleio Neratz. Kifissias Pentelis Plakentia Pallini Kantza Koropi Spata Airport SKA, CTC RS SKA Lykotrypa Approx. distance in meters P. Vassilisis 4000 Station not in the scope of work Ag. Anargyroi 2000 Station in the scope of work Station in the scope of work with SC No3 Εικόνα 1: Συνδεσμολογία κόμβων SDH διπλού δακτυλίου Το κέντρο ελέγχου κυκλοφορίας και οι σιδηροδρομικοί σταθμοί έχουν εξοπλιστεί με κατάλληλο ενεργό εξοπλισμό πολυπλεξίας μετάδοσης (διατάξεις κόμβων SDH, switches και routers), για την μεταφορά δεδομένων των ως άνω Συστημάτων. Η διαχείριση του Συστήματος (παραμετροποίηση και έλεγχος λειτουργίας) γίνεται ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 5

52 μέσω κατάλληλου λογισμικού διαχείρισης (Network Managment System), το οποίο βρίσκεται εγκατεστημένο σε ηλεκτρονικό υπολογιστή στο ΚΕΚ Αχαρνών. Οι σιδηροδρομικοί σταθμοί, στους οποίους έχουν εγκατασταθεί όλα τα παραπάνω αναφερόμενα Συστήματα και εντάσσονται στην παρούσα σύμβαση συντήρησης, είναι οι ακόλουθοι: 1) Σ.Σ. Μεταμόρφωση 2) Σ.Σ. Ηράκλειο 3) Σ.Σ. Νερατζιώτισσα 4) Σ.Σ. Κηφισιά 5) Σ.Σ. Πεντέλης 6) Σ.Σ. Δ. Πλακεντίας 7) Σ.Σ. Παλλήνη 8) Σ.Σ. Κάντζα 9) Σ.Σ. Κορωπί 10) Σ.Σ. Αεροδρομίου Η Σηματοδότηση Τηλεδιοίκηση, το Σύστημα προστασίας συρμών (ETCS), το Σύστημα Τηλεπικοινωνιών επικοινωνιών και ελέγχου, του τμήματος γραμμής ΣΚΑ Αεροδρόμιο, αποτέλεσαν αυτοτελές τμήμα κατασκευής έργου της Σ.265/02/ΕΡΓΟΣΕ και κατά τεκμήριο πρόκειται για σύγχρονα Συστήματα ηλεκτρονικής τεχνολογίας. 2. Εγκατεστημένα Συστήματα 3.1. Σύστημα Σηματοδότησης - ETCS Το εγκατεστημένο Σύστημα Σηματοδότησης, το οποίο καλύπτει το σύνολο του μήκους γραμμής από τον σιδηροδρομικό σταθμό Ηρακλείου μέχρι τον σιδηροδρομικό σταθμό του Αεροδρομίου Σπάτων, του τμήματος γραμμής ΣΚΑ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 6

53 Αεροδρόμιο, αποτελεί ένα σύγχρονο Σύστημα Σηματοδότησης Ασφαλείας ηλεκτρονικής τεχνολογίας ASCV/ SMART LOCK 300 επιπέδου ασφαλείας Νο 4 «SIL4», συμβατό με το Σύστημα Ηλεκτροκίνησης 25KV, 50HZ. Λόγω του ότι τα Συστήματα βρίσκονται εγκατεστημένα σε περιβάλλον Ηλεκτροκίνησης, για την εύρυθμη και ασφαλή λειτουργία των κυκλωμάτων γραμμής έχουν επί γραμμής εγκατασταθεί επαγωγικοί σύνδεσμοι. Το σύνολο του εγκατεστημένου εξοπλισμού των Συστημάτων εξαντλεί τις ανάγκες σύγχρονης αμφίδρομης Σηματοδότησης Τηλεδιοίκησης με ETCS της διπλής γραμμής κυκλοφορίας ΣΚΑ Αεροδρόμιο. Στους σιδηροδρομικούς σταθμούς Νερατζιώτισσα, Πλακεντία, Κάντζα, Κορωπί και Αεροδρόμιο, έχει εγκατασταθεί από μία μονάδα αλληλομανδάλωσης (IXL) επί της οποίας αντίστοιχα διασυνδέεται ο εξοπλισμός VMMI της μίας και αποκλειστικής τοπικής θέσης εργασίας, για τον έλεγχο και χειρισμό του Συστήματος της Σηματοδότησης αποτελούμενη από μία έως δύο οθόνες και ειδικό πληκτρολόγιο ασφαλείας. Ουσιαστικά πρόκειται για Σύστημα σύγχρονης Σηματοδότησης Ασφαλείας αποτελούμενο από: - Μονάδες αλληλομανδάλωσης, IXL - Μονάδες ETCS, Gateways / LEUs - Ραδιοφάρους (Βalises) - Ψηφιακά κυκλώματα γραµµής (DTC) ακουστικών συχνοτήτων τα οποία ταξινομούνται σε τρεις κατηγορίες (χαμηλής DTC24, υψηλής DTC 921 και μεικτά DTC 921 DTC 24), τόσα σε αριθμό και έτσι διατεταγμένα (τμηματοποίηση της γραμμής), ώστε να πληρούνται οι προϋποθέσεις της ασφάλειας της κυκλοφορίας. - Φωτοπροσήματα, φωτοσήματα εισόδου και φωτοσήματα εξόδου σε κάθε σταθμό τριών και τεσσάρων ενδείξεων. - Φωτοσήματα ακολουθίας τριών ενδείξεων (χιλιομετρικά) - Φωτοσήματα ελιγμών στους σταθμούς Αεροδρόμιο, Κορωπί, Κάντζα, Πλακεντία, Νερατζιώτισσα. - Ηλεκτροκίνητα χειριστήρια αλλαγών. - Αδιάλειπτη παροχή ηλεκτρικής ισχύος. - Λοιπές διατάξεις προστασίας των διαδρομών κυκλοφορίας. Με το Σύστημα επιτυγχάνεται : - Χάραξη διαδρομών κυκλοφορίας με επιλογή των σημείων αρχής και τέλους ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 7

54 διαδρομής από την θέση του σταθμάρχη των IXL σταθμών. - Χάραξη διαδρομών ελιγμών με επιλογή των σημείων αρχής και τέλους διαδρομής, από την θέση του σταθμάρχη των IXL σταθμών. - Ανάλογες χαράξεις αμφίδρομης κυκλοφορίας. - Αυτόματο τμήμα αποκλεισμού μεταξύ διαδοχικών σταθμών. - Τηλεδιοίκηση και τηλεχειρισμός, πέραν του τοπικού χειρισμού. Το Σύστημα διαθέτει για κάθε συσκευή υπαίθρου (φωτόσημα, ηλεκτρομαγνήτη αποδέσμευσης κλειδιού ηλεκτροκίνητου χειριστηρίου αλλαγής, κύκλωμα γραμμής, κ.λ.π) μια ηλεκτρονική μονάδα (πλακέτα), με ενδογενή λογική ασφαλείας, τοποθετημένη σε αντίστοιχο ερμάριο εντός του τεχνικού δωματίου όπου βρίσκεται εγκατεστημένος ο εξοπλισμός της Σηματοδότησης. Ένα ερμάριο διανομής τάσεων (QM6), τοποθετημένο στον ίδιο χώρο, τροφοδοτεί μέσω των παραπάνω αναφερομένων μονάδων όλες τις συσκευές υπαίθρου. Η καλωδιακή διασύνδεση μονάδων και των συσκευών υπαίθρου γίνεται σε ειδικά ερμάρια τερματισμού (cable frames). Εξαίρεση στα παραπάνω αποτελούν μόνο οι ηλεκτρονόμοι για τα 144V/DC των ηλεκτροκίνητων χειριστηρίων των αλλαγών τροχιάς, που τοποθετούνται σε χωριστά ερμάρια. Έτσι η ενεργοποίηση και ο έλεγχος των συσκευών υπαίθρου μεταφράζονται σε ενεργοποίηση-έλεγχο των μονάδων των ερμαρίων της αίθουσας σηματοδότησης που αντιστοιχήθηκαν με τις συσκευές υπαίθρου. Επίσης, εντός των IXL χώρων των τεχνικών δωματίων των σταθμών (Εικόνα 2) βρίσκονται εγκατεστημένα: - Η κανονική και εφεδρική κεντρική μονάδα λογικής επεξεργασίας (CLC), σε αντίστοιχα ερμάρια. - Η κανονική και εφεδρική μονάδα διασύνδεσης (ZLC) με τις απαιτούμενες ηλεκτρονικές μονάδες (ηλεκτρονικές πλακέτες input-output). ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 8

55 - Η διασύνδεση, μέσω κατάλληλου δικτυακού υλικού (switches), της θέσης εργασίας (VMMI) με την μονάδα λογικής επεξεργασίας (CLC). - Η διασύνδεση των CLC των IXL σταθμών, με χρήση κατάλληλου δικτυακού εξοπλισμού (switches & media converters) μέσω δυο ζευγών οπτικών ινών των αντίστοιχων καλωδίων οπτικών ινών, με τους εκατέρωθεν σταθμούς για την ανταλλαγή πληροφοριών που αφορούν το Σύστημα και την Τηλεδιοίκηση (CNET). - Η διασύνδεση, μέσω κατάλληλου εξοπλισμού, με το υποσύστημα παρακολούθησης και διάγνωσης (SDM) όλης της εγκατάστασης. Το υποσύστημα παρακολούθησης και διάγνωσης (SDM) αποτελείται στην πραγματικότητα από ένα ηλεκτρονικό υπολογιστή. - Η διασύνδεση του συστήματος ETCS με το CLC μέσω ειδικού εξοπλισμού (Gateways / Switches) μέσω του δικτύου CNET. - Το ηλεκτροπαραγωγό ζεύγος και το UPS με τους συσσωρευτές, σε διαφορετικούς χώρους των τεχνικών δωματίων. Εικόνα 2: Διάταξη IXL Σηματοδότησης. Ο χειρισμός του εν λόγω συστήματος σηματοδότησης για την γραμμή Ηράκλειο - Αεροδρόμιο γίνεται: Τοπικά από το πληκτρολόγιο ασφαλείας και την οθόνη μέσω του ηλεκτρονικού εξοπλισμού VMMI του κάθε σταθμού σηματοδότησης (IXL) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 9

56 από όπου και εξασφαλίζονται όλοι οι χειρισμοί και λειτουργίες. Η χάραξη δρομολογίων μεταξύ διαφορετικών σταθμών σηματοδότησης γίνεται με την διαδικασία αίτησης αποδοχής. Από το κέντρο τηλεδιοίκησης ΚΕΚ Αχαρνών για όλες τις διαδρομές κυκλοφορίας. Η διασύνδεση των διακομιστών (κύριος και εφεδρικός) του συστήματος Τηλεδιοίκησης με αυτό της Σηματοδότησης (IXL) επιτυγχάνεται ηλεκτρικά μέσω πρωτόκολλου IP Ethernet 100 Mbps. Η επικοινωνία μεταξύ των σταθμών άρα και της Τηλεδιοίκησης επιτυγχάνεται με κατάλληλο εξοπλισμό (media converter) και όχι με τον ενεργό εξοπλισμό του συστήματος μεταφοράς (SDH) μέσω του διπλού δακτυλίου οπτικών ινών (δίκτυο κορμού CNET), Εικόνα 3. Εικόνα 3: Συνδεσμολογία δικτύου σηματοδότησης. Η ηλεκτρική τροφοδοσία του Συστήματος Σηματοδότησης υπάγεται στην κεντρική τροφοδοσία του κτιρίου Σύστημα Τηλεδιοίκησης Η Τηλεδιοίκηση του υπ όψιν τμήματος γραμμής γίνεται από το Κέντρο Ελέγχου Κυκλοφορίας (Κ.Ε.Κ.) στο ΣΚΑ Αχαρνών. Στον χώρο της Τηλεδιοίκησης βρίσκονται εγκατεστημένα και λειτουργούν: Τρείς (3) θέσεις εργασίας χειρισμών κυκλοφορίας σε περιβάλλον γραφικής απεικόνισης, με τις αντίστοιχες οθόνες (τρεις οθόνες ανά θέση) και τα ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 10

57 αντίστοιχα πληκτρολόγια. Είναι επιτρεπτή η μείωση των θέσεων εργασίας από τρείς (3) σε δύο (2) ή σε μία (1) με την επιλογή των αντίστοιχων περιοχών Σηματοδότησης. Μία (1) θέση εργασίας Επιτηρητή με μία οθόνη και πληκτρολόγιο. Στο ΚΕΚ της Αττικό Μετρό στο Σύνταγμα βρίσκονται εγκατεστημένες δύο (2) θέσεις εργασίας με δυο οθόνες και πληκτρολόγια για την εποπτεία της κυκλοφορίας στο τμήμα γραμμής από Πλακεντία έως Αεροδρόμιο ιδιοκτησίας ΟΣΕ, των οποίων ο εξοπλισμός θα συμπεριληφθεί για συντήρηση στην παρούσα σύμβαση. Αντίστοιχες θέσεις εργασίας βρίσκονται εγκατεστημένες στο ΚΕΚ του Προαστιακού Σιδηροδρόμου Αθηνών για την εποπτεία της κυκλοφορίας στο τμήμα γραμμής της Αττικό Μετρό στην Πλακεντία, ιδιοκτησίας Αττικό Μετρό. Ο πίνακας απεικόνισης της κυκλοφορίας αποτελούμενος από πέντε μονάδες οπισθοπροβολής, αναπαριστά συνεχώς το σύνολο των τηλεδιοικούμενων περιοχών όλων των θέσεων εργασίας, παρέχοντας έτσι και την εποπτική παρακολούθηση στο Ρυθμιστή και τον Επιτηρητή Κυκλοφορίας. Το Σύστημα Αριθμοδότησης Αμαξοστοιχιών το οποίο απεικονίζει στις οθόνες των Τ/Δ τον αριθμό της αμαξοστοιχίας. Η εισαγωγή του αριθμού γίνεται από τον Τ/Δ στην αφετηρία και «μεταφέρεται» αυτόματα από σταθμό σε σταθμό σύμφωνα με την κίνηση του συρμού. Η αδιάλειπτη τροφοδοσία η οποία περιλαμβάνει το Η/Ζ/, το UPS και τους συσσωρευτές. Η ηλεκτρική τροφοδοσία της τηλεδιοίκησης υπάγεται στην κεντρική τροφοδοσία του κτιρίου Συστήματα Επικοινωνιών και Ελέγχου Σύστημα Πληροφόρησης Επιβατών (Passenger Information System) PIS. Το σύστημα πληροφόρησης επιβατών έχει εγκατασταθεί σε όλους τους παραπάνω ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 11

58 αναφερόμενους σταθμούς. Ο σκοπός της εγκατάστασης του συστήματος PIS είναι η παροχή οπτικών πληροφοριών για την ώρα και το χρονοδιάγραμμα των δρομολογίων. Το σύστημα απαρτίζεται από: Τους πίνακες διπλής όψεως αναρτημένες στις αποβάθρες των σταθμών, αποτελούμενος ο καθένας από δύο matrixes (led panels). Κάθε πίνακας αποτελείται από ένα πρωτεύων (master) και ένα δευτερεύων (slave) matrix. Στο πρωτεύων υπάρχει σειριακή θύρα (RS232) που επιτρέπει την σύνδεση φορητού υπολογιστή για την διευθυνσιοδότηση και τον έλεγχο των λειτουργιών του πίνακα. To πρωτεύων στοιχείο (matrixe) διαθέτει δυο διπλές συνδέσεις, τροφοδοσίας και δεδομένων (RS485), κεντρική μονάδα επεξεργασίας (CPU) και διπλό τροφοδοτικό ένα για την CPU και ένα για την τροφοδοσία των LED. Το δευτερεύων στοιχείο (matrixe) διαθέτει ένα μόνο τροφοδοτικό αυτό για την τροφοδοσία των LED. Αντίστοιχους πίνακες πληροφόρησης του επιβατικού κοινού τοποθετημένοι στις εισόδους των σταθμών. Οι πίνακες αυτοί αποτελούνται από τέσσερα πρωτεύοντα matrixes (panel leds) και στο κέντρο τους φέρουν ενσωματωμένο αναλογικό ρολόι. Η διασύνδεση των πινάκων είναι σειριακή και το τέλος της κάθε ζώνης τερματίζεται μέσω ειδικής διάταξης. Κάθε σταθμός χωρίζεται σε δυο ζώνες αυτή της αποβάθρας και αυτή των εισόδων των σταθμών. Τις οθόνες πλάσματος εγκατεστημένες σε στεγασμένους χώρους των σταθμών. Παρακάτω στην εικόνα 4 αποτυπώνεται γραφικά η δομή του Συστήματος Πληροφόρησης Επιβατών ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 12

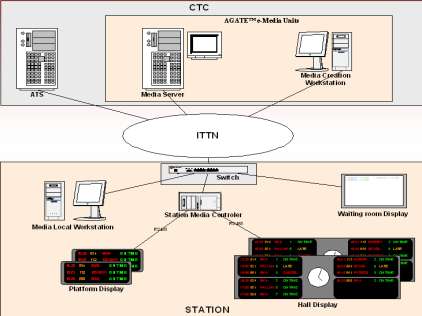

59 Εικόνα 4: Δομή Συστήματος Πληροφόρησης Επιβατών. Σε κάθε σιδηροδρομικό σταθμό υπάρχει εγκατεστημένος ένας κεντρικός ελεγκτής SMC (Station Media Controller). Ο ελεγκτής του σταθμού διαθέτει δυο διασυνδέσεις, μια σύνδεση IP με το τοπικό switch του σταθμού και μια RS485 με τις δυο ζώνες των πινακίδων ενημέρωσης. Η λειτουργία του περιλαμβάνει την απεικόνιση του προγράμματος δρομολογίων και την απεικόνιση μηνυμάτων εκτάκτου ανάγκης και λοιπών πληροφοριών, το οποία εισάγονται από το ΚΕΚ με τοπικό χειρισμό. Όλος ο ηλεκτρονικός εξοπλισμός του συστήματος είναι εγκατεστημένος στα τεχνικά δωμάτια του κάθε σταθμού εντός ερμαρίου και κεντρικά στα τεχνικά δωμάτια του Κ.Ε.Κ στο ΣΚΑ. Για την πληροφόρηση του προσωπικού στους χώρους των ταμείων των σταθμών υπάρχει εγκατεστημένος ηλεκτρονικός υπολογιστής, ο οποίος ενημερώνεται μόνο σε ότι αφορά το πρόγραμμα δρομολογίων και τροποποιήσεις αυτού. Οι πίνακες των σταθμών και οι ηλεκτρονικοί υπολογιστές των ταμείων ενημερώνονται σε πραγματικό χρόνο, για τα χρονοδιαγράμματα των δρομολογίων. Το σύστημα μπορεί να λειτουργήσει στατικά, προβάλλοντας στους πίνακες και τους Η/Υ το καθορισμένο, όπως έχει εισαχθεί στο σύστημα, πρόγραμμα δρομολογίων ή δυναμικά από το σύστημα διαχείρισης κυκλοφορίας (ATS). Ηλεκτρικά Ρολόγια ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 13

60 Στις αποβάθρες των σταθμών βρίσκονται εγκατεστημένα ψηφιακά και αναλογικά ρολόγια διπλής όψης. Αναλογικά ρολόγια κυκλικού σχήματος βρίσκονται ενσωματωμένα στους πίνακες δρομολογίων στις εισόδους των σταθμών. Ο ταυτοχρονισμός των ρολογιών γίνεται μέσω δυο κεντρικών διακομιστών που βρίσκονται ο ένας στο ΚΕΚ Αχαρνών και ο άλλος στον σιδηροδρομικό σταθμό Πεντέλης. Οι δυο διακομιστές συνδέονται με δορυφορικούς δέκτες GPS μέσω των οποίων συγχρονίζουν τους τοπικούς ελεγκτές των υπολοίπων σιδηροδρομικών σταθμών. Οι τοπικοί ελεγκτές με την σειρά τους συγχρονίζουν μέσω κώδικα AFNOR τα ρολόγια που είναι συνδεδεμένα σε αυτούς. Σύστημα Ανακοινώσεων Κλήσεων Ανάγκης και ενδοεπικοινωνίας (Public Address Emergency Communication and Intercom System). PAECIS Τοπικά σε όλους τους σταθμούς καθώς και κεντρικά στο ΚΕΚ είναι εγκατεστημένος ο εξοπλισμός του Συστήματος Ανακοινώσεων, Ενδοεπικοινωνίας και Κλήσεων Ανάγκης. Το εν λόγω Σύστημα απαρτίζεται από τα παρακάτω υποσυστήματα. Μεγαφωνικής Εγκατάστασης (PA)ECIS Μεταδίδει μηνύματα και πληροφορίες μέσω μεγαφώνων στους χώρους πρόσβασης κοινού και στους χώρους απαγορευμένης πρόσβασης κοινού (τεχνικά δωμάτια). Μηνύματα δύναται να εισαχθούν στο υποσύστημα τοπικά μέσω του σταθμού ανακοινώσεων (κονσόλες μικροφώνου) του σταθμάρχη για τις ζώνες εντός του σταθμού. Επίσης μηνύματα δύναται να εισαχθούν στο σύστημα, μέσω του συστήματος αποθήκευσης και καταγραφής μηνυμάτων που είναι εγκατεστημένο στο ΚΕΚ (κεντρικά) προς όλες τις ζώνες του κάθε σταθμού ή και επιλεκτικά. Πριν την έναρξη κάθε ανακοίνωσης ενεργοποιείται αυτόματα εναρκτήριος ήχος απόσπασης προσοχής. Τα μεγάφωνα είναι εγκατεστημένα στα τεχνικά δωμάτια, στους χώρους του προσωπικού, εντός των στεγασμένων χώρων των σταθμών και εντός του σωληνωτού φορέα φωτισμού των αποβαθρών. Το σύστημα παρέχει την δυνατότητα στον Τηλεδιοικητή ή σε άλλον οποιοδήποτε ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 14

61 αρμόδιο, να προγραμματίζει την αναγγελία τυποποιημένων και περιοδικά επαναλαμβανόμενων μηνυμάτων. Η μετάδοση των μηνυμάτων από το ΚΕΚ προς τους σταθμούς ή τον επιλεγμένο σταθμό, πραγματοποιείται μέσω του δικτύου μεταφοράς δεδομένων (ITTN). Παρακάτω στην εικόνα 5 αποτυπώνεται γραφικά το Σύστημα Μεγαφωνικής Εγκατάστασης. Εικόνα 5: Δομή Συστήματος Μεγαφωνικής Εγκατάστασης. Υποσύστημα Κλήσεων Ανάγκης PA(EC)IS Οι κλήσεις ανάγκης μπορούν να πραγματοποιηθούν από τις συσκευές κλήσεων ανάγκης που βρίσκονται εγκατεστημένες στους θαλάμους των ανελκυστήρων και από τις συσκευές κλήσεων ανάγκης και πληροφόρησης που βρίσκονται στις αποβάθρες των σταθμών υπό μορφή στήλης. Οι κλήσεις δρομολογούνται αρχικά σε συσκευή στο γραφείο κίνησης (γρ. σταθμάρχη), σε περίπτωση που το γραφείο κίνησης δεν απαντήσει ή γραμμή είναι κατειλημμένη τότε η κλήση εκτρέπεται στο ΚΕΚ Αχαρνών. Η μεταγωγή τους από και προς το ΚΕΚ γίνεται μέσω του δικτύου μεταφοράς δεδομένων (ITTN). Υποσύστημα Ενδοεπικοινωνίας PABX (κέντρο μεταγωγής κλήσεων Private PABX). ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 15

62 Το υποσύστημα λειτουργεί ως κέντρο μεταγωγής κλήσεων και για κλήσεις ενδοεπικοινωνίας. Το εν λόγω υποσύστημα δίνει την δυνατότητα κλήσης από τις τηλεφωνικές συσκευές που είναι εγκατεστημένες στα τεχνικά δωμάτια, στα εκδοτήρια των σταθμών, στους χώρους των σταθμαρχών και από τους σταθμούς κλήσεων ανάγκης. Η μεταγωγή από και προς το ΚΕΚ γίνεται μέσω του δικτύου μεταφοράς δεδομένων (ITTN). Η σύνδεσή του με το δημόσιο τηλεπικοινωνιακό δίκτυο γίνεται μέσω του κεντρικού συστήματος που βρίσκεται εγκατεστημένο στα τεχνικά δωμάτια του ΚΕΚ. Σύστημα Κλειστού Κυκλώματος Τηλεόρασης CCTV Τοπικά σε όλους τους σταθμούς καθώς και κεντρικά στο ΚΕΚ είναι εγκατεστημένος ο εξοπλισμός διαχείρισης και καταγραφής του Συστήματος Κλειστού Κυκλώματος Τηλεόρασης (CCTV), εικόνα 6. Με την εγκατάσταση του συστήματος (CCTV) στον κάθε σταθμό, επιτυγχάνεται ο έλεγχος και η επιτήρηση των αποβαθρών, των χώρων κλήσης ανάγκης, των εισόδων και εξόδων των σταθμών και των μηχανημάτων ακύρωσης και έκδοσης εισιτηρίων. Στα άκρα των αποβαθρών και σε κατάλληλες θέσεις, έχουν εγκατασταθεί οθόνες με ενσωματωμένο ψηφιακό ρολόι (contactor stop) για τον έλεγχο, από τους μηχανοδηγούς, της προσέγγισης των επιβατών στον συρμό. Τοπικά σε κάθε σταθμό στο χώρο του σταθμάρχη είναι εγκατεστημένοι δύο Η/Υ. Ο ένας εκ των δύο Η/Υ δίνει την δυνατότητα στον χειριστή να επιλέξει συγκεκριμένες κάμερες της επιλογής του. Ο δεύτερος Η/Υ δεν διαθέτει πληκτρολόγιο και χρησιμοποιείται ως video wall και τοπικό καταγραφικό. Το υλικό καταγραφής αποθηκεύεται σε κοινόχρηστο φάκελο στον οποίο έχει πρόσβαση ο χειριστής της κεντρικής θέσης του συστήματος στο ΚΕΚ. Οθόνες παρακολούθησης (video wall) μεταξύ των άλλων βρίσκονται εγκατεστημένες στο ΚΕΚ Αχαρνών. Στο ΚΕΚ βρίσκεται εγκατεστημένος κεντρικός διακομιστής αποθήκευσης ο οποίος καταγράφει περιοδικά και όχι συνεχόμενα video από όλες τις κάμερες του δικτύου. Η εναλλαγή πληροφοριών δεδομένων από και προς το ΚΕΚ γίνεται μέσω του δικτύου μεταφοράς δεδομένων (ITTN). ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 16

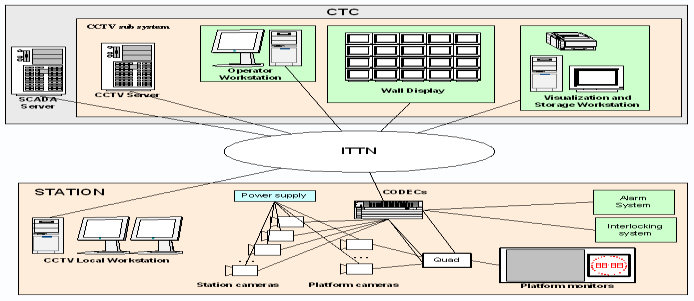

63 Εικόνα 6: Δομή Συστήματος Κλειστού Κυκλώματος Τηλεόρασης. Αυτόματο Μηχάνημα Έκδοσης Εισιτηρίων (Ticket Vending Machine «TVM») Σε όλους τους σταθμούς έχουν εγκατασταθεί Αυτόματα Μηχανήματα Έκδοσης Εισιτηρίων τύπου TVM Expert 700 της εταιρείας Αscom και με τα ίδια τεχνικά χαρακτηριστικά, εικόνα 7. Προς διευκόλυνση των επιβατών, τα TVM έχουν εγκατασταθεί στις εισόδους των σταθμών, ώστε οι επιβάτες να μπορούν να προμηθεύονται εισιτήρια ενός ταξιδιού ή μειωμένα. Όλα τα TVM είναι του τύπου Με Ρέστα, το καθένα διαθέτει δοχείο για πρόσθετο απόθεμα νομισμάτων για επιστροφή του υπόλοιπου του αντίτιμου, τα εν λόγω δέχονται και χαρτονομίσματα. Τα TVM μηχανήματα συνοπτικά διαθέτουν: οθόνη αφής 15 ιντσών TFT με κατάλληλο γυαλί ασφαλείας γραφική απεικόνιση στις οθόνες για πληροφορίες τόσο για το service όσο και για τον χρήστη επιβάτη λογισμικό διαχείρισης (περιβάλλον Windows XP Embedded) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 17

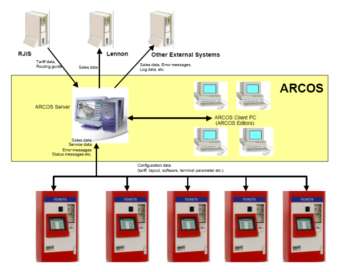

64 Όλα τα TVM παρέχουν την δυνατότητα διαδικτυακής σύνδεσης. Διαθέτουν και UPS προκειμένου να μπορούν ολοκληρώσουν την συναλλαγή κατά την οποία υπήρξε ηλεκτρική διακοπή. Όλα τα TVM συνδέονται κεντρικά στον αντίστοιχο διακομιστή, από τερματική θέση εργασίας είναι δυνατή η συλλογή οικονομικών στοιχείων και ο εντοπισμός βλαβών και συναγερμών. Εικόνα 7: Δομή Συστήματος Έκδοσης Ακύρωσης Εισητηρίων. Η εναλλαγή πληροφοριών δεδομένων από και προς το ΚΕΚ γίνεται μέσω του δικτύου μεταφοράς δεδομένων (ITTN). Σύστημα ARCOS Λογισμικό διαχείρισης Συστήματος έκδοσης / ακύρωσης εισιτηρίων (TVM/TVC) ARCOS παρέχει: Απομακρυσμένο έλεγχο των μηχανών έκδοσης εισιτηρίων. Διαχείριση συναγερμών. Διαχείριση δεδομένων δημιουργία αναφορών και εξαγωγή οικονομικών στοιχείων. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΑΡΤΗΜΑ (Α) 18
