Τεχνολογία Ομιλίας. Ενότητα 2: Βασικές Έννοιες. Νικόλαος Φακωτάκης Ευάγγελος Δερματάς. Πολυτεχνική Σχολή

Transcript

1 Τεχνολογία Ομιλίας Ενότητα 2: Βασικές Έννοιες Νικόλαος Φακωτάκης Ευάγγελος Δερματάς Πολυτεχνική Σχολή Τμήμα Ηλεκτρολόγων Μηχανικών & Τεχνολογίας Υπολογιστών

2 Σκοπός ενότητας Παρουσίαση εισαγωγικών εννοιών τεχνολογίας ομιλίας 2

3 Περιεχόμενα ενότητας Πολυεπιστημονική συμβολή Τι είναι η Τεχνολογία Ομιλίας 3

4 Hal 9000 vs Dave: I know that you and Frank were planning to disconnect me, and I'm afraid that's something I cannot allow to happen. 2001: A Space Odyssey (1968) 4

5 Πολυεπιστημονική συμβολή (Multidisciplinary contribution)

6 Πεδίο επεξεργασίας ομιλίας (Speech processing disciplines) Επεξεργασία σήματος: Φασματική ανάλυση, κωδικοποίηση Μοντελοποίηση ομιλίας Φυσική (Ακουστική): Μελέτες ανθρώπινης ακοής Αναγνώριση προτύπων: Data clustering Θεωρία πληροφοριών και τηλεπικοινωνιών: Στατιστικά μοντέλα, αλγόριθμοι Viterbi, μετάδοση, κλπ. Γλωσσολογία: Φωνητική, φωνολογία, δομή γλώσσας (language structure), έννοια/νόημα (meaning) Επιστήμη των υπολογιστών/πληροφορική (Computer science): Τεχνητή Νοημοσύνη: Αλγόριθμοι αναζήτησης, λογική, ευρετική (heuristics), μηχανική μάθηση (machine learning) Αλγόριθμοι, γλώσσες προγραμματισμού (C, C++) 6

7 Τι είναι η Τεχνολογία Ομιλίας

8 Τι είναι η Τεχνολογία Ομιλίας: Αναγνώριση Ομιλίας (Automatic Speech Recognition) Κατανόηση Ομιλίας (Speech Understanding) Σύνθεση Ομιλίας (TTS) Αναγνώριση Ομιλητή (Speaker Recognition) Κωδικοποίηση Ομιλίας (Speech Coding) Δυσλεξία & Προβλήματα Ακοής (Dyslexia&Auditory Problems) Άλλα Συστήματα Αναγνώρισης Πολυτροπική Αλληλεπίδραση (Multimodal Interaction) Διαλογικά Συστήματα 8

9 Τι είναι η Τεχνολογία Ομιλίας: Αναγνώριση Ομιλίας (ASR)

10 Αναγνώριση Ομιλίας (ASR) Υπολογιστική αναγνώριση ομιλίας (Ομιλία Κείμενο) Speech-to-Text (STT) ή αλλιώς Αυτόματη αναγνώριση ομιλίας (ASR). Μετατροπή ενός ακουστικού σήματος X σε μία ακολουθία λέξεων W, ανεξάρτητα από ομιλητή και περιβάλλον. Input: Speech Output: Text (Τελική έξοδος ή Είσοδος σε μονάδα επεξεργασίας Φυσικής Γλώσσας (Κατανόηση Ομιλίας). Το πιο Σημαντικό Αντικείμενο του χώρου της Τεχνολογίας Ομιλίας. 10

11 Αναγνώριση Ομιλίας (ASR) Είδη Συστημάτων ΑSR (1/3) Τρόπος Ομιλίας (Mode of speaking) Διακριτών Λέξεων (Isolated Words): Κάθε λέξη υποτίθεται ότι περιβάλλεται από σιγή, e.g. this...is...isolated...word...recognition. Connected-Word Recognition: Ακολουθία λέξεων που υπακούουν σε μια συγκεκριμένη Γραμματική, π.χ. νούμερα τηλεφώνου. Word Spotting: Εντοπισμός λέξεων που περιβάλλονται από λέξεις, πχ. Παρακαλώ τον κύριο Παπαγεωργίου. Συνεχούς Ομιλίας (Continuous Speech): Αδιάκοπτη συνεχή ομιλία. Τυχαίας Ομιλίας (Spontaneous Speech): Δισταγμοί (Disfluencies, e.g. "huh", "uh","well"), ελλιπείς προτάσεις, νέες λέξεις. 11

12 Αναγνώριση Ομιλίας (ASR) Είδη Συστημάτων ΑSR (2/3) Μέγεθος Λεξιλογίου (Vocabulary) Μικρού Λεξιλογίου (<50 λέξεις) Μεσαίου Λεξιλογίου (<1000 λέξεις) Μεγάλου Λεξιλογίου (< λέξεις) Πολύ Μεγάλου Λεξιλογίου (> λέξεις) Πλήθος Ομιλητών (Speaker set) Εξαρτημένα Ομιλητή (Speaker Dependent) Προσαρμοζόμενα Ομιλητή (Adaptive) Ανεξάρτητα Ομιλητή (Independent) Ταυτόχρονη Ομιλία από πολλούς Ομιλητές (Multi-speaker) 12

13 Αναγνώριση Ομιλίας (ASR) Είδη Συστημάτων ΑSR (3/3) Περιβάλλον Θορύβου (Environment) Ανηχοϊκός Θάλαμος (noise free) Περιβάλλον Γραφείου (office) Τηλεφωνικού Δικτύου (telephone) Βιομηχανικό Περιβάλλον (high noise) Βασική Μονάδα Αναγνώρισης Φώνημα Τμήματα Λέξεων Λέξεις Τεχνική Ταξινόμησης Συστήματα Σύγκρισης Προτύπων Πιθανοτικά Συστήματα (HMM) Συστήματα Νευρωνικών Δικτύων (ANN) 13

14 Αναγνώριση Ομιλίας (ΑSR) Αξιοπιστία ΑSR (Lippmann, 1997) Corpus Speech Type Lex. Size WER (%) Word Error Rate Digit Strings (phone) Resource Management ATIS (Air Travel Information Systems) Wall Street Journal spontaneous read spontaneous read ~20K Broadcast News mixed ~64K Switchboard (phone) conversation ~25K Meetings conversation ~25K HER(%) High Error Rate 14

15 Αναγνώριση Ομιλίας (ASR) Γιατί η ASR είναι δύσκολη (1/3) Αστάθεια στους Ομιλητών (Speaker variability): Φυσικές Διαφορές: Ανατομία, ηλικία, κλπ. Κοινωνικό-γλωσσολογικοί παράγοντες: Διάλεκτος, προφορά, κλπ. Συναισθηματική Κατάσταση: Στρες, emotion, περιβάλλον (φαινόμενο Lombard*), κλπ. Τρόπος Ομιλίας: (Read vs spontaneous speech) Ανάγνωση, συνεχή ομιλία, τυχαία ομιλία, κλπ. Αποκλίσεις στη χρήση της Γλώσσας: Σύνταξη (Syntax), σημασιολογία (semantics), ομιλία (discourse), κλπ. Μέγεθος Λεξικού *Φαινόμενο Lombard: Αλλάζει όταν μιλάμε σε περιβάλλον με θόρυβο. 15

16 Αναγνώριση Ομιλίας (ASR) Γιατί η ASR είναι δύσκολη (2/3) Όρια Λέξεων (Word Boundaries): Δεν είναι ξεκάθαρα. Ρυθμός Ομιλίας (Speaking Rate): Μη συγκεκριμένη συνάρθρωση. Προβλήματα στην Πηγή και στο Κανάλι Μετάδοσης: Μικρόφωνα (close-mic, throat-mic, microphone array, etc), Band-limited, Telephone channel, etc. Περιβάλλον Background noise, αντήχηση (reverberation) Φαινόμενο cocktail party Διαφορές Μεταξύ Δεδομένων Εκπαίδευσης και Έλεγχου Head-mounted vs desktop mic 16

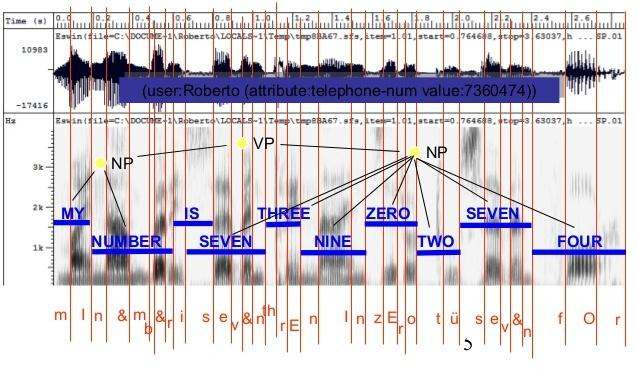

17 Αναγνώριση Ομιλίας (ASR) Γιατί η ASR είναι δύσκολη (3/3) Automatic Speech Recognition: An Overview, Prof.Julia Hirschberg, Dep. Of Computer Science, Columbia University 17

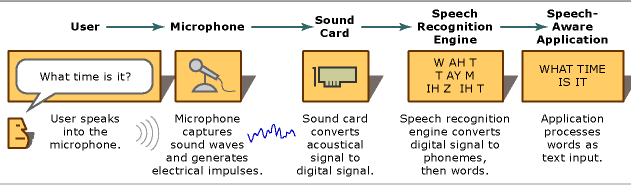

18 Αναγνώριση Ομιλίας (ASR) Πως δουλεύει ένα ASR (1/2) 18

19 Αναγνώριση Ομιλίας (ASR) Πως δουλεύει ένα ASR (2/2) Acoustic Models: Μοντελοποίηση των Φωνημάτων (γνώσεις σε ακουστική και φωνητική) Lexicon: Πως σχηματίζονται οι λέξεις από τα συστατικά τους Language Model: Ποιες λέξεις πιθανά περιλαμβάνονται σε ποια πρόταση 19

20 Τι είναι η Τεχνολογία Ομιλίας: Κατανόηση Ομιλίας (SU)

21 Κατανόηση Ομιλίας (SU) Ακουστικό σήμα με ομιλία (Audio) => Νόημα ή Δράση Input: Speech Output: Meaning Βαθμίδες που περιλαμβάνει: Αναγνώριση Ομιλίας, Μορφολογική Ανάλυση, Συντακτική Ανάλυση, Σημασιολογική Ανάλυση, Πραγματολογική Ανάλυση. 21

22 Τι είναι η Τεχνολογία Ομιλίας: Σύνθεση Ομιλίας (TTS)

23 Σύνθεση Ομιλίας (TTS) (1/4) Τεχνητή παραγωγή της ανθρώπινης ομιλίας (Κείμενο Ομιλία) Text-To-Speech (TTS) Input: Text (a string of words) Output: Speech (a wavefile) Τεχνικές: στο πεδίο του χρόνου (PSOLA, LPC-Vocoders, κλπ.) στο πεδίο της συχνότητας (Formants) 23

24 Σύνθεση Ομιλίας (TTS) (2/4) Βαθμίδες : Επεξεργασία Φυσικής Γλώσσας (ΕΦΓ): Ανάδειξη της προσωδιακής πληροφορίας Μετατροπής Κειμένου σε Φωνητική Μορφή, (G2P): o Text => symbolic speech representation Ψηφιακή Επεξεργασία Σήματος (Σύνθεσης): Symbolic speech representation => speech 24

25 Σύνθεση Ομιλίας (TTS) (3/4) Επεξεργασία Φυσικής Γλώσσας Λεπτομερή Φωνητική μεταγραφή Ψηφιακή Επεξεργασία Σήματος Κείμενο Μορφοσυντακτική Ανάλυση Letter-to-Sound Δημιουργία Προσωδίας Προσωδία Φωνημάτων Μαθηματικά Μοντέλα Αλγόριθμοι Υπολογισμοί Ομιλία TTS Συνθέτης 25

26 Σύνθεση Ομιλίας (TTS) (4/4) Παραγωγή Ομιλίας Text-To-Speech (TTS) Μεγάλη ευελιξία σε εφαρμογές Προμαγνητοφωνημένα Μηνύματα Αύξηση της καταληπτότητας Μείωση της ευελιξίας και της γενικότητας της εφαρμογής Υβριδικά Συστήματα Προμαγνητοφωνημένα, όπου μπορούν να προβλεφτούν TTS, όπου η πρόβλεψη είναι αδύνατη (π.χ. ονοματεπώνυμα) 26

27 Τι είναι η Τεχνολογία Ομιλίας: Αναγνώριση Ομιλητή (SR)

28 Αναγνώριση Ομιλητή (SR) (1/6) Αναγνώριση Ομιλητή Αφορά Βιομετρική Ταυτοποίηση Χρήστη (Biometrics) NIST 2007, Forensic

29 Αναγνώριση Ομιλητή (SR) (2/6) Τύποι Αυτόματης αναγνώρισης ομιλητή Εξακρίβωση Ομιλητή (Speaker Identification) Αναγνώριση της ταυτότητας ενός ατόμου: o o κλειστού συνόλου ανοικτού συνόλου Speech => person identity Επιβεβαίωση Ομιλητή (Speaker Verification) Επιβεβαίωση της Ταυτότητας ενός ατόμου, Δυαδική Απόφαση (Speech + claimed identity => Boolean) 29

30 Αναγνώριση Ομιλητή (SR) (3/6) Προβλήματα: Αστάθεια Ομιλητών (Speaker variability): Εντός Ομιλητή (Intra-speaker variability) o Συναισθηματική Κατάσταση (Stress, emotion, περιβάλλον (φαινόμενο Lombard) Μεταξύ Ομιλητών διακύμανση (Inter-speaker variability) o o Φυσικές Διαφορές: Ανατομία, ηλικία, κλπ. Κοινωνικό-γλωσσολογικές παράγοντες: Διάλεκτος, προφορά, κλπ. 30

31 Αναγνώριση Ομιλητή (SR) (4/6) Διάκριση Συστημάτων : Ανάλογα με το κείμενο o o Αναγνώριση Εξαρτημένη Κειμένου (Text Depended) Αναγνώριση Ανεξάρτητη Κειμένου (Text Independed) Πλήθος Ομιλητών (Speaker Set) Διάκριση Περιβάλλοντος (Environment) o o Καθαρό Περιβάλλον Περιβάλλον Θορύβου Αξιοπιστία o 75%-99% 31

32 Αναγνώριση Ομιλητή (SR) (5/6) Επιβεβαίωση Ομιλητή (Speaker Verification) 32

33 Αναγνώριση Ομιλητή (SR) (6/6) Εξακρίβωση Ομιλητή (Speaker Identification) 33

34 Τι είναι η Τεχνολογία Ομιλίας: Κωδικοποίηση Ομιλίας (Speech Coding)

35 Κωδικοποίηση Ομιλίας (Speech Coding) Συμπίεση Δεδομένων Ομιλίας (Speech Compression) Συμπίεση του όγκου των δεδομένων (encoding): Μείωση του αναγκαίου χώρου αποθήκευσης δεδομένων. 64 κbits/sec -> 6.4kbits/sec, 3.2kbits/sec, ή και >1kbits/sec. Μείωση του εύρους ζώνης για την αποστολή δεδομένων: Δορυφορικές επικοινωνίες Κινητή τηλεφωνία Αξιοπιστία Μειώνοντας το bit rate ελαττώνεται η καταληπτότητα και η ποιότητα της αναπαραγόμενης ομιλίας στον δέκτη. 35

36 Τι είναι η Τεχνολογία Ομιλίας: Δυσλεξία & Προβλήματα Ακοής (Dyslexia & Auditory problems)

37 Δυσλεξία & Προβλήματα Ακοής (Dyslexia & Auditory problems) Μελέτη Προβλημάτων σε Ομιλία και Ακοή Ανικανότητα σε Ομιλία (e.g. Steven Hawking) Προβλήματα Ακοής ή Κώφωσης Προβλήματα σε Όραση (e.g. screen readers) Ανάπτυξη βελτιωμένων υποκατάστατων Ακοής Εμφυτεύματα Κοχλία (Cochlear Implant) 37

38 Τι είναι η Τεχνολογία Ομιλίας: Άλλα Συστήματα Αναγνώρισης

39 Άλλα Συστήματα Αναγνώρισης Αναγνώριση Γλώσσας (Language Recognition) Αναγνώριση Φύλου Αναγνώριση Διαλέκτου (Dialect Recognition) Αναγνώριση Συναισθημάτων (Emotion Recognition) Αναγνώριση Ηλικίας 39

40 Τι είναι η Τεχνολογία Ομιλίας: Πολυτροπική Αλληλεπίδραση (Multimodal Interaction)

41 Πολυτροπική Αλληλεπίδραση (Multimodal Interaction) Πληκτρολόγιο, Ποντίκι, Επαφή (Touch), Γραφίδα (Pen), Ομιλία (Speech), μαζί με: Γλώσσα Σώματος (Head and Body movements) Χειρονομίες (Manual gestures) Νεύμα (Gaze) Ανάγνωση Χειλιών (Lip Reading): 41

42 Τι είναι η Τεχνολογία Ομιλίας: Διαλογικά Συστήματα (Spoken Dialog Systems): 1)Human-Human Interaction 2)Human-Machine Interaction

43 Διαλογικά Συστήματα: 1) Human-Human Interaction Αυτόματη Μετάφραση (Speech-to-Speech Translation), π.χ. νους υγιής εν σώματι υγιεί (a healthy mind in a healthy body) 43

44 Διαλογικά Συστήματα: 2) Human-Machine Interaction Αλληλεπίδραση Ανθρώπου Μηχανής (HMI) 44

45 Διαλογικά Συστήματα: 2) Human-Machine Interaction Oλοκλήρωση των επιμέρους τομέων της ΓΤ Αναγνώριση Γλώσσας (Language Recognition) Επιβεβαίωση Ομιλητή (Speaker Verification) Αναγνώριση Ομιλίας (Speech-to-Text) Κατανόηση Ομιλίας (Speech => Meaning or Action) Γέννηση Φυσικής Γλώσσας (NLG) (Meaning => Speech) Παραγωγή Ομιλίας (Text-to-Speech) Βαθμίδες Ελεγκτή Διαλόγου Κεντρικού Ελεγκτή Σύνδεσης με τηλεφωνικό δίκτυο ή mic 45

46 Διαλογικά Συστήματα: 2) Human-Machine Interaction: Δομή Χρήστης Αναγνώριση Ομιλίας Ενεργοποίηση Λεξικών Αποτέλεσμα Αναγνώρισης Σημασιολογικός Αναλυτής PBX Είσοδος Ομιλίας Διεπαφή Γραμμής Κεντρικός Ελεγχος Dialogue Expectation Ελεγκτής Διαλόγου Σημασιολογική Αναπαράσταση Χρήστης Έξοδος Ομιλίας Δημιουργία Ομιλίας Γεννήτρια Φυσ. Γλώσσας ΧΕΙΡΙΣΤΗΣ 46

47 Διαλογικά Συστήματα: Τρόποι Αλληλεπίδρασης Τρείς ουσιώδεις Τρόποι Αλληλεπίδρασης: 1. Πρωτοβουλίας συστήματος (Direct Dialog): o Ο χρήστης οφείλει να απαντά στις ερωτήσεις του συστήματος με ακρίβεια. 2. Μικτής πρωτοβουλίας (Mixed Initiative Dialog): o παρόμοια, αλλά έχει ένα σχετικό βαθμό ελευθερίας. 3. Πρωτοβουλίας Χρήστη (Natural dialog): o Μεγάλη ελευθερία στο τρόπο που θα αποκριθεί ο χρήστης. Όσο μεγαλύτερη ελευθερία απολαμβάνει ο χρήστης στην αλληλεπίδραση με το σύστημα, τόσο μεγαλύτερη η πολυπλοκότητα του συστήματος για την ολοκλήρωση του (και όχι γραμμικά). 47

48 Διαλογικά Συστήματα: Τρόπος Αλληλεπίδρασης: 1. Direct Dialog Σύστημα: Καλώς ήρθατε στην Τράπεζα Ελλάδος, υπηρεσία εξυπηρέτηση πελατών. Παρακαλώ πείτε μου το όνομα σας. Χρήστης: Νικόλαος Χατζηγεωργίου Σύστημα: Παρακαλώ πείτε μου τον αριθμό λογαριασμού σας. Χρήστης: Σύστημα: Θα θέλατε να κάνετε μεταφορά χρημάτων ή να δείτε το υπόλοιπό σας? Χρήστης: Μεταφορά., κλπ 48

49 Σύστημα: Διαλογικά Συστήματα: Τρόπος Αλληλεπίδρασης: 2. Mixed Initiative Dialog Καλώς ήρθατε στην Τράπεζα Ελλάδος, υπηρεσία εξυπηρέτηση πελατών. Παρακαλώ πείτε μου το όνομα σας. Παρακαλώ πείτε μου το όνομα σας. Χρήστης: Ονομάζομαι Χατζηγεωργίου Νικόλαος και ο Τραπεζικός μου λογαριασμός είναι: Σύστημα: Θα θέλατε να κάνετε μεταφορά χρημάτων ή να δείτε το υπόλοιπό σας? Χρήστης: Πες μου σε παρακαλώ πρώτα το υπόλοιπο και μετά θα κάνω μεταφορά χρημάτων., κλπ. 49

50 Σύστημα: Διαλογικά Συστήματα: Τρόπος Αλληλεπίδρασης: 3. Natural Dialog Καλώς ήρθατε στην Τράπεζα Ελλάδος, Παρακαλώ πως μπορώ να σας βοηθήσω? Χρήστης: Ονομάζομαι Χατζηγεωργίου Νικόλαος με Τραπεζικό λογαριασμό: , και θα δω το υπόλοιπό μου Σύστημα: Το Υπόλοιπο σας, κύριε Χατζηγεωργίου, είναι: Ευρώ. Μπορώ να σας εξυπηρετήσω σε κάτι άλλο? Χρήστης: Ναι,. 50

51 Τέλος Ενότητας
