1 Τεχνικό Σχέδιο - CAD Προσθήκη Διαστάσεων & Κειμένου ΤΕΙ Ιονίων Νήσων Τμήμα Τεχνολόγων Περιβάλλοντος Κατεύθυνση Τεχνολογιών Φυσικού Περιβάλλοντος Εντολές προσθήκης διαστάσεων & κειμένου Στο βασική (Home) οικογένεια εντολών (tab) Προσθήκη κειμένου Προσθήκη διαστάσεων Στυλ κειμένου Στυλ διαστάσεων

2 Προσθήκη κειμένου ή με πληκτρολόγιο mtext Ορισμός πλαισίου κειμένου με δύο αντιδιαμετρικά σημεία Η περιοχή εντολών μετασχηματίζεται σε αυτή ενός επεξεργαστή κειμένου Περιοχή επεξεργαστή κειμένου Εργαλειοθήκη επεξεργαστή κειμένου Στυλ Ρυθμίσεις παραγράφων Γραμματοσειρά Κλείσιμο κειμενογράφου Διάφορα, όπως π.χ. εισαγωγή ειδικών χαρακτήρων

3 Προσθήκη διαστάσεων Οι εντολές Δημιουργία στυλ διαστάσεων Αυτό είναι ενεργό Ενεργό Νέο Τροποποίηση

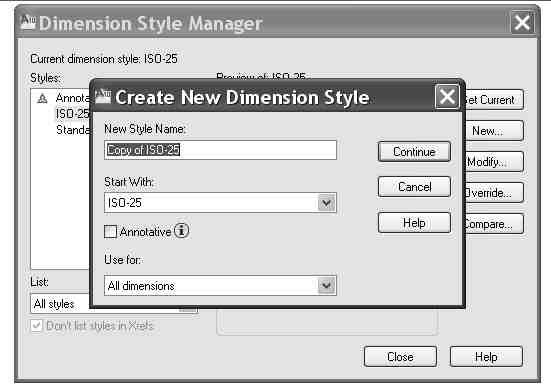

4 Δημιουργία νέου στυλ Το όνομα του νέου στυλ Το νέο στυλ μπορεί να μην αφορά σε όλες τις διαστάσεις Τροποποίηση (modify) στυλ: γραμμές

5 Τροποποίηση (modify) στυλ: σύμβολα Τροποποίηση (modify) στυλ: κείμενο

6 Τροποποίηση (modify) στυλ: γενικές ρυθμίσεις Τροποποίηση (modify) στυλ: κύριες μονάδες

7 Τροποποίηση (modify) στυλ: εναλ. μονάδες Τροποποίηση (modify) στυλ: ανοχές
