Τι είναι τα ξυλόφυλλα; Τεχνική γνωστή από την αρχαιότητα για παραγωγή διακοσμητικών επιφανειών

Transcript

1 ΞΥΛΟΦΥΛΛΑ

2 Τι είναι τα ξυλόφυλλα; Τεχνική γνωστή από την αρχαιότητα για παραγωγή διακοσμητικών επιφανειών

3 Διαφορετική σχεδίαση, ανάλογα με την τομή

4 ΞΥΛΟΦΥΛΛΑ Ξυλόφυλλα ή επενδύματα ή καπλαμάδες: λεπτά φύλλα ξύλου με πάχος 0,5-1,0 mm (ως 8-10 mm) Παραγωγή αντικολλητών (κόντρα πλακέ) άλλων συγκολλημένων κατασκευών Ανάπτυξη βιομηχανίας παραγωγής ξυλοφύλλων λόγω: (α) βελτιώσεων στις συγκολλητικές ουσίες μεθόδους συγκολλήσεως (β) περιορισμένη διαθεσιμότητα πολύτιμων ειδών ξύλου (γ) πλεονεκτικές ιδιότητες κατασκευών από συγκολλημένα φύλλα σε σχέση με αυτούσιο ξύλο

5 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Προέλευση Κυριότερα είδη ξύλων Κωνοφόρα: Πλατύφυλλα (εύκρατης ζώνης): Τροπικά: Ελάτη, ερυθρελάτη, πεύκη, ψευδοτσούγκα κ.α. Οξιά, δρυς, συμήδα, λεύκη, καρυδιά, φράξος, σφενδάμι, φτελιά, ευκάλυπτος κ.α. Μαόνι, Sapele, Sipo, Okoumé, Teak, Meranti, Niangon, Iroko, Zebrano, Opepe, Afzelia, Makore, Bubinga, Amazakoué, Afara κ.α. Κριτήρια επιλογής: διαθεσιμότητα, ευχέρεια κατεργασίας, αισθητική, δομή του ξύλου (ομοιόμορφη)

6 ΕΙΔΗ ΞΥΛΟΦΥΛΛΩΝ ΜΕ ΒΑΣΗ ΤΗ ΧΡΗΣΗ ΤΟΥΣ, ΤΑ ΞΥΛΟΦΥΛΛΑ ΔΙΑΚΡΙΝΟΝΤΑΙ ΣΕ: ΔΙΑΚΟΣΜΗΤΙΚΑ ΞΥΛΟΦΥΛΛΑ: ΔΙΑΘΕΤΟΥΝ ΕΛΚΥΣΤΙΚΗ ΣΧΕΔΙΑΣΗ, ΑΠΟΤΕΛΟΥΝ ΤΗΝ ΕΠΙΦΑΝΕΙΑΚΗ ΔΙΑΚΟΣΜΗΤΙΚΗ ΕΠΙΚΑΛΥΨΗ ΠΡΟΙΟΝΤΩΝ ΞΥΛΟΥ (καπλαμάδες) ΚΟΙΝΑ ΞΥΛΟΦΥΛΛΑ: ΑΠΟΤΕΛΟΥΝ ΣΥΝΗΘΩΣ ΤΙΣ ΕΣΩΤΕΡΙΚΕΣ (ΜΗ ΟΡΑΤΕΣ) ΣΤΡΩΣΕΙΣ ΤΩΝ ΑΝΤΙΚΟΛΛΗΤΩΝ ΚΑΙ ΑΛΛΩΝ ΣΥΓΚΟΛΛΗΜΕΝΩΝ ΠΡΟΙΟΝΤΩΝ ΞΥΛΟΥ

7 ΕΙΔΗ ΞΥΛΟΦΥΛΛΩΝ ΜΕ ΒΑΣΗ ΤΗ ΜΕΘΟΔΟ ΠΑΡΑΓΩΓΗΣ, ΤΑ ΞΥΛΟΦΥΛΛΑ ΔΙΑΚΡΙΝΟΝΤΑΙ ΣΕ: ΞΥΛΟΦΥΛΛΑ ΠΑΡΑΓΟΜΕΝΑ ΜΕ ΠΡΙΣΗ (διακοσμητικά) ΞΥΛΟΦΥΛΛΑ ΠΑΡΑΓΟΜΕΝΑ ΜΕ ΠΑΛΙΝΔΡΟΜΙΚΗ ΤΟΜΗ (διακοσμητικά) ΞΥΛΟΦΥΛΛΑ ΠΑΡΑΓΟΜΕΝΑ ΜΕ ΠΕΡΙΣΤΡΟΦΙΚΗ ΤΟΜΗ (κοινά)

8 Οι κορμοί που προορίζονται για ξυλόφυλλα πρέπει να έχουν συγκεκριμένα ποιοτικά χαρακτηριστικά: Μεγάλη διάμετρο Ευθυτενείς (ίσιοι) Απαλλαγμένοι από σφάλματα (ρόζους, ραγάδες, μεταχρωματισμούς, σήψεις, κ.ά.) Ικανό μήκος Συνήθως έχουν υψηλότερη τιμή

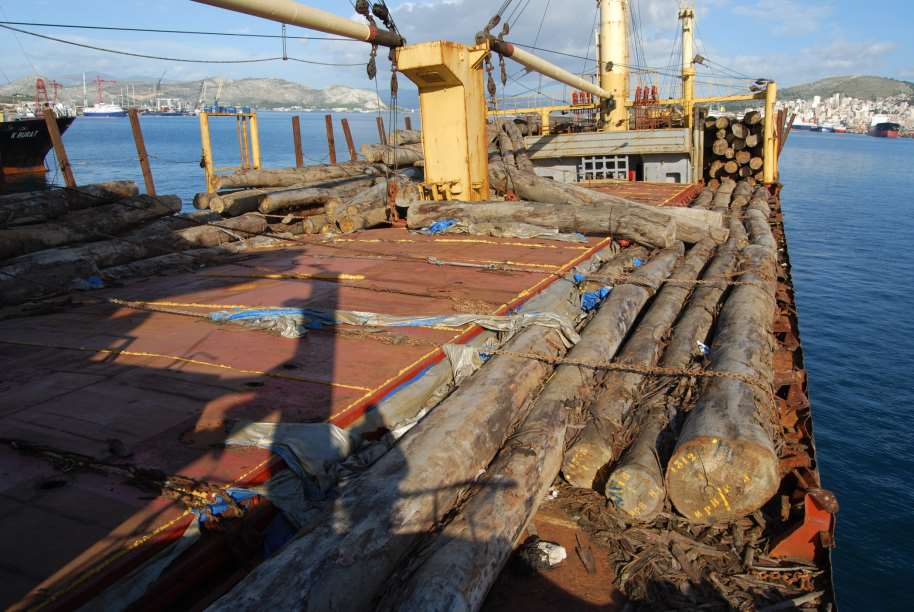

9

10

11 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Προέλευση Κορμοτεμάχια: μήκους ως 5 μ. & διάμετρου >20 εκ. Τεμαχισμός στο εργοστάσιο για διαμόρφωση κατάλληλου μήκους

12 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Αποθήκευση Ιδιαίτερη προσοχή στην αποθήκευση κορμοτεμαχίων λόγω της μεγάλης αξίας τους για αποφυγή προσβολών (μύκητες, βακτήρια, έντομα), ραγαδώσεων, μεταχρωματισμών κ.α. Προστασία άκρων (π.χ. ανθυγροσκοπικές ουσίες, μεταλλικά ελάσματα) Τοποθέτηση σε υπόστεγα Αποθήκευση σε νερό ή ψεκασμός Αποφυγή μακροχρόνιας αποθήκευσης

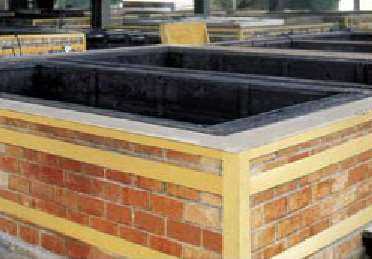

13 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Προετοιμασίες Θέρμανση κορμοτεμαχίων σε δεξαμενές νερού Διευκόλυνση κατεργασίας ξύλου λόγω: χαλάρωσης μεσοκυττάριας στρώσεως, ελάττωσης τριβής ανάμεσα σε ξύλο και μηχανήματα, μείωσης μέτρου ελαστικότητας Βελτίωση χρώματος Βελτίωση ποιότητας ξυλοφύλλων (επιφάνεια, ραγαδώσεις) Εξομοίωση υγρασίας Θανάτωση μικροοργανισμών Μόνο για πολύτιμα είδη λόγω μειονεκτημάτων (δαπάνη, χρόνος, κατανάλωση νερού)

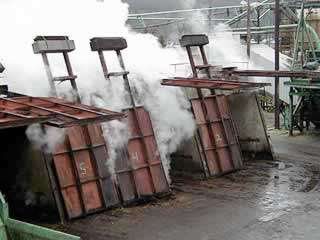

14 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Προετοιμασίες Άτμιση κορμοτεμαχίων: άμεση (διοχέτευση ατμού στο χώρο άτμισης) & έμμεση (εξάτμιση νερού στη βάση του χώρου ατμίσης) Έμμεση άτμιση πλεονεκτεί λόγω σταδιακής ύψωσης θερμοκρασίας (μικρότερος κίνδυνος φθορών) και δυνατότητας επαναπρόσληψης του ατμού

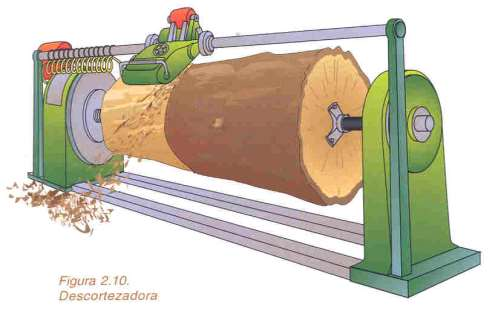

15 ΞΥΛΟΦΥΛΛΑ Το ξύλο ως πρώτη ύλη για παραγωγή ξυλοφύλλων Προετοιμασίες Άποφλοίωση κορμοτεμαχίων πριν ή μετά την προετοιμασία (άτμιση, θέρμανση με νερό)

16 Μέθοδοι παραγωγής ξυλοφύλλων: Με απευθείας πρίση Με παλινδρομική τομή Με εκτύλιξη

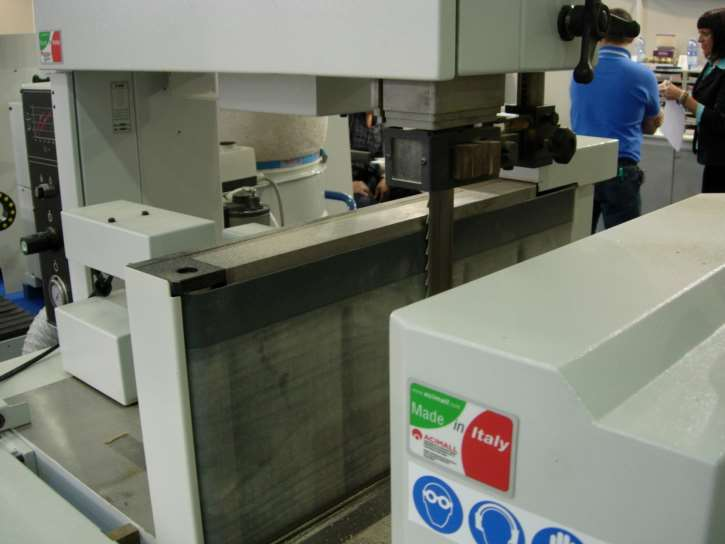

17 Ταινιοπρίονας για παραγωγή ξυλοφύλλων με πρίση

18 ΤΕΧΝΟΛΟΓΙΚΕΣ ΦΑΣΕΙΣ ΠΑΡΑΓΩΓΗΣ ΞΥΛΟΦΥΛΛΩΝ ΠΕΡΙΣΤΡΟΦΙΚΗ ΤΟΜΗ ΑΠΟΘΗΚΕΥΣΗ ΚΟΡΜΟΤΕΜΑΧΙΩΝ ΤΕΜΑΧΙΣΜΟΣ ΣΕ ΜΗΚΗ ΠΛΑΣΤΙΚΟΠΟΙΗΣΗ ΑΠΟΦΛΟΙΩΣΗ ΕΚΤΥΛΙΞΗ ΤΕΜΑΧΙΣΜΟΣ ΞΗΡΑΝΣΗ

19 ΤΕΧΝΟΛΟΓΙΚΕΣ ΦΑΣΕΙΣ ΠΑΡΑΓΩΓΗΣ ΞΥΛΟΦΥΛΛΩΝ ΠΑΛΙΝΔΡΟΜΙΚΗ ΤΟΜΗ ΑΠΟΘΗΚΕΥΣΗ ΚΟΡΜΟΤΕΜΑΧΙΩΝ ΤΕΜΑΧΙΣΜΟΣ ΣΕ ΜΗΚΗ ΠΡΙΣΜΑΤΟΠΟΙΗΣΗ ΠΛΑΣΤΙΚΟΠΟΙΗΣΗ ΚΑΘΑΡΙΣΜΟΣ ΠΑΛΙΝΔΡΟΜΙΚΗ ΤΟΜΗ ΞΗΡΑΝΣΗ ΤΕΜΑΧΙΣΜΟΣ

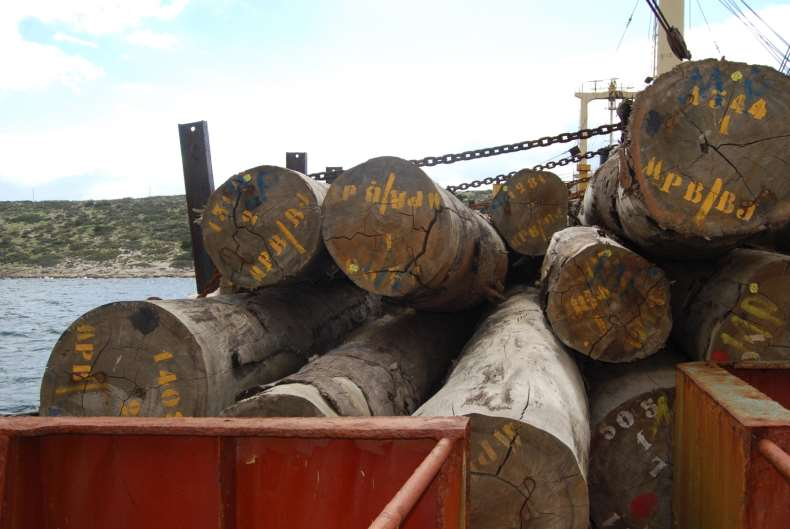

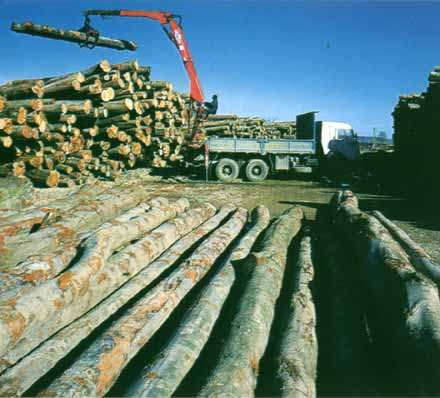

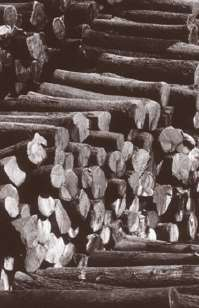

20 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΑΠΟΘΗΚΕΥΣΗΣ ΚΟΡΜΟΤΕΜΑΧΙΩΝ

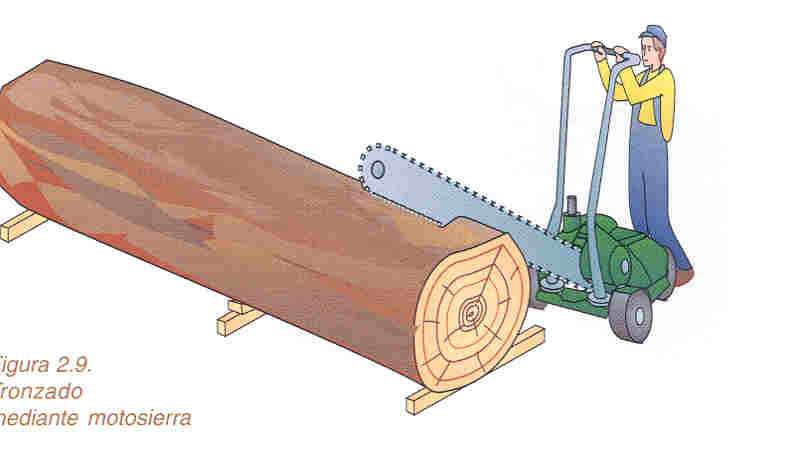

21 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΤΕΜΑΧΙΣΜΟΥ ΣΕ ΜΗΚΗ

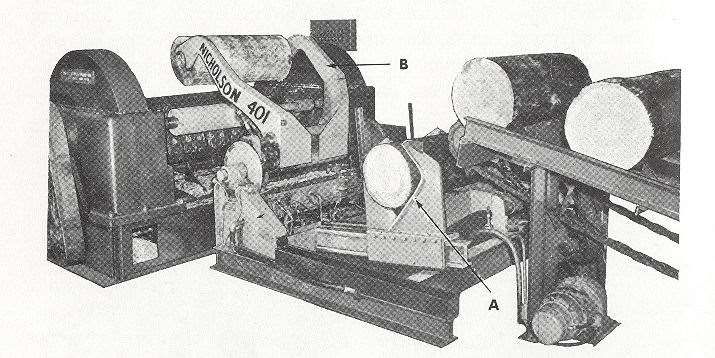

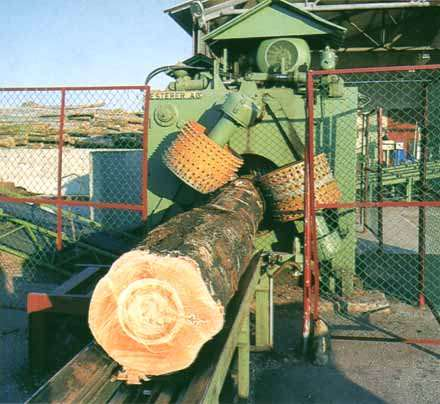

22 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΑΠΟΦΛΟΙΩΣΗΣ

23 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΠΛΑΣΤΙΚΟΙΠΟΙΗΣΗΣ

24 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΕΚΤΥΛΙΞΗΣ

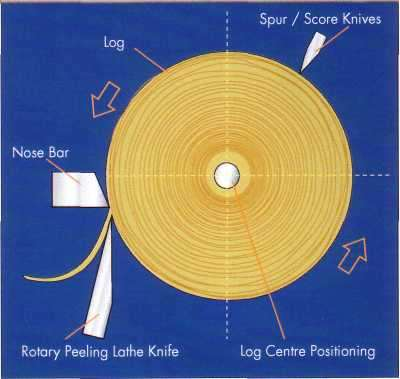

25 ΣΤΑΔΙΑ ΠΑΡΑΓΩΓΗΣ ΞΥΛΟΦΥΛΛΩΝ. Μηχανή εκτύλιξης κορμού Σχηματική παράσταση παραγωγής ξυλοφύλλου με εκτύλιξη:μαχαίρι κοπής, μπάρα πιέσεως, σύστημα κεντραρίσματος περιστρεφόμενου κορμού. Μαχαίρι εγκάρσιας κοπής κατά την εκτύλιξη (score knives).(δεξιά)

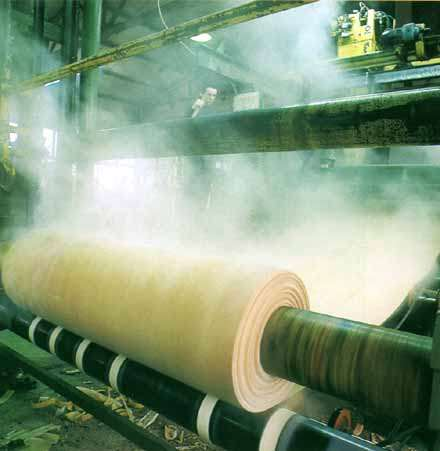

26 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΕΚΤΥΛΙΞΗΣ: Μηχανή εκτύλιξης ή «ντερουλέζα»

27 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΕΚΤΥΛΙΞΗΣ: Τροφοδοσία ντερουλέζας

28 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ Εργοστάσιο παραγωγής τελάρων φρούτων

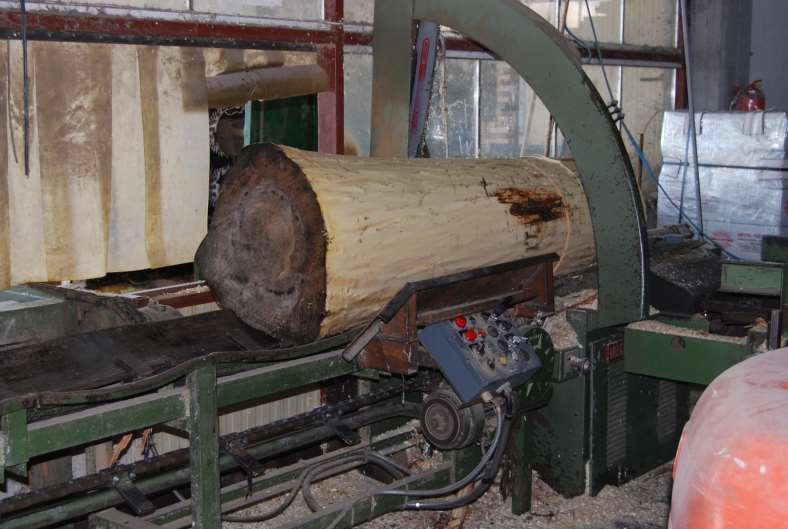

29 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ Εργοστάσιο παραγωγής τελάρων φρούτων

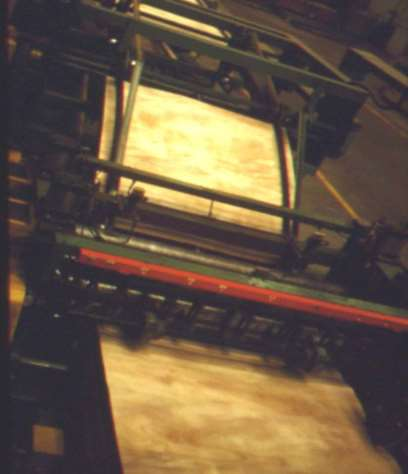

30 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΕΚΤΥΛΙΞΗΣ

31 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ: Υπολείμματα εκτύλιξης

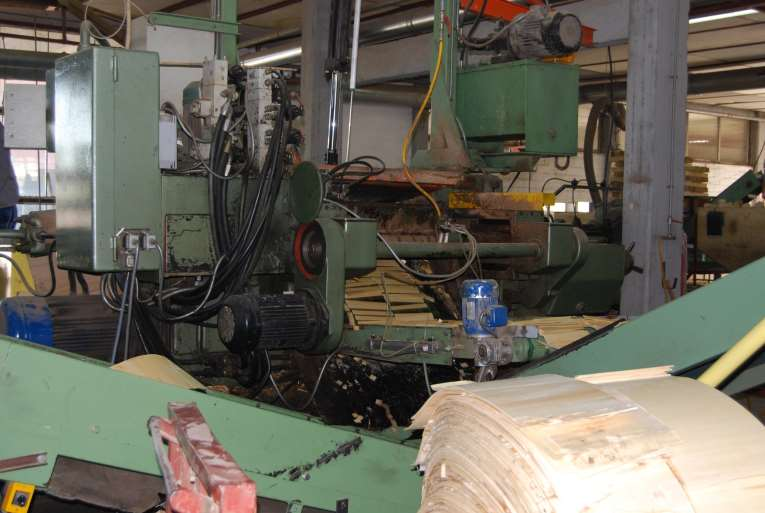

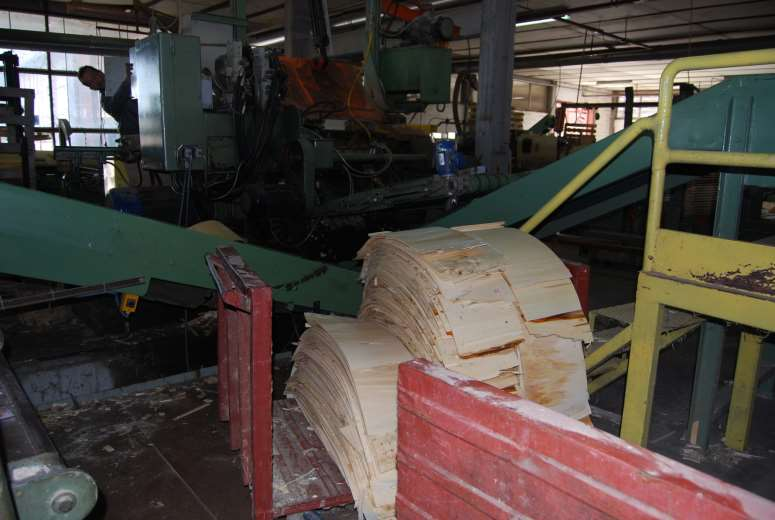

32 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ Εργοστάσιο παραγωγής τελάρων φρούτων

33 Εσωτερικό της μονάδας

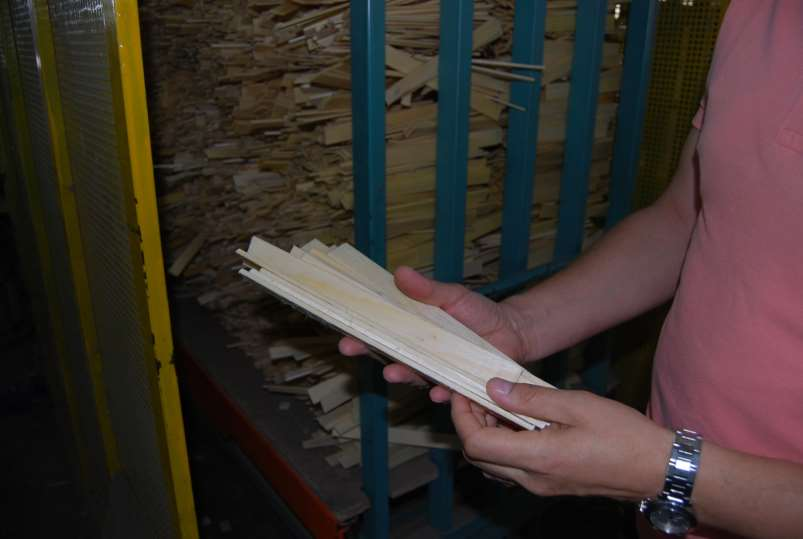

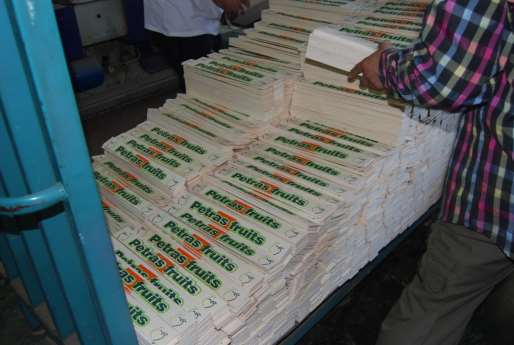

34 Προϊόντα εκτύλιξης

35 Προϊόντα εκτύλιξης

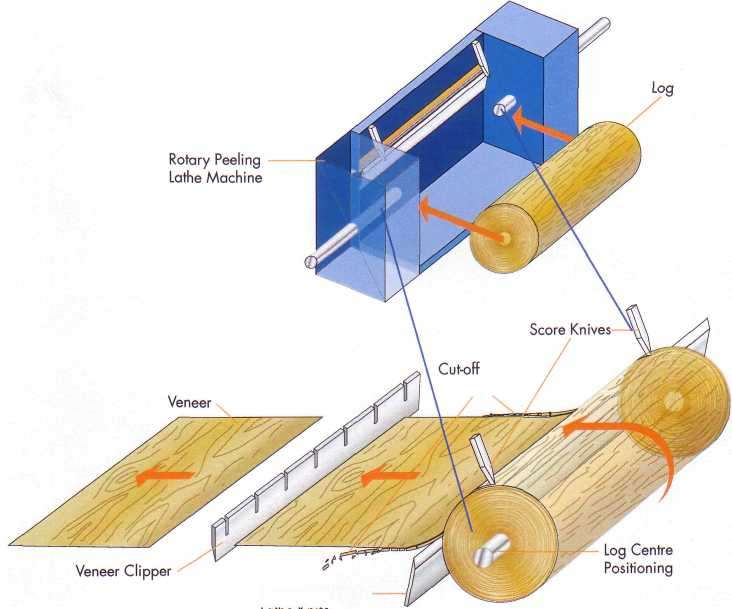

36 Σχηματική παράσταση μηχανής εκτύλιξης κορμών και παραγωγής ξυλόφυλλων τα οποία τεμαχίζονται. Διακρίνονται τα τρία Μαχαίρια: Μαχαίρι εκτύλιξης, μαχαίρια χάραξης στα άκρα του κορμού(score knives) και μαχαίρι εγκάρσιου τεμαχισμού (veneer clipper).

37

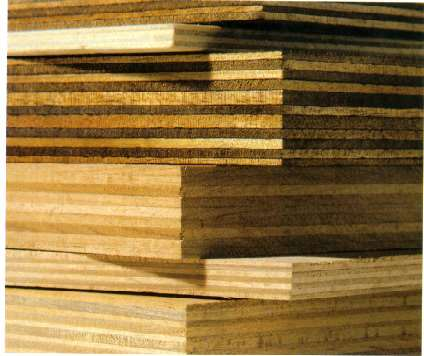

38 ΑΝΤΙΚΟΛΛΗΤΟ

39 Μαχαίρια εγκάρσιας κοπής καπλαμά (veneer clipper) και μαχαίρια εκτύλιξης κορμού ή παλινδρομικής τομής για καπλαμά ( Rotary peeling/ veneer slicer knives)

40 ΠΑΡΑΓΩΓΗ ΛΕΠΤΩΝ ΞΥΛΟΦΥΛΛΩΝ( ΚΑΠΛΑΜΑ) ΜΕ ΠΑΛΙΝΔΡΟΜΙΚΗ ΤΟΜΗ Μηχάνημα παραγωγής καπλαμά με παλινδρομική τομή (veneer slicer machine= στράντζα).

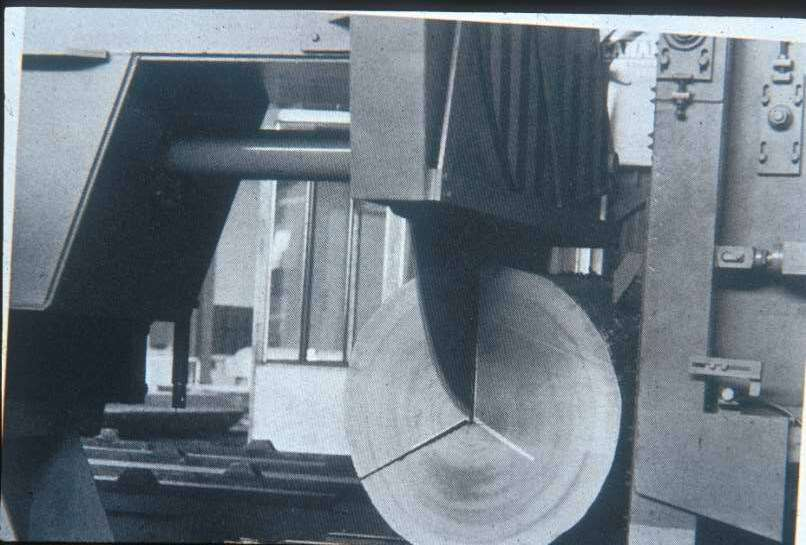

41 ΠΡOΠΛΑΣΗ

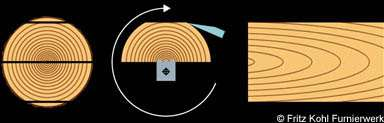

42 Σχηματική παράσταση κοπής καπλαμά σε μισό κορμό ( Εφαπτομενική τομή ). Διακρίνονται:σύστημα στερέωσης του μισού κορμού, μαχαίρι κοπής καπλαμά και μπάρα πιέσεως σε σταθερή διάταξη, σύστημα παλινδρομικής τομής ( πάνω- κάτω ) του κορμού.

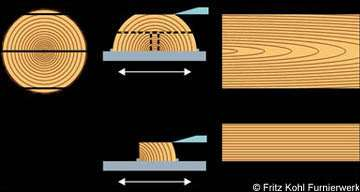

43 Σχηματική παράσταση κοπής καπλαμά σε τεταρτημόριο κορμού. Διακρίνονται: συστήματα στερέωσης, μαχαίρι κοπής, μπάρα πιέσεως και παλινδρομική κατακόρυφη τομή. Αριστερά: Ακτινική τομή Δεξιά: Εφαπτομενική τομή

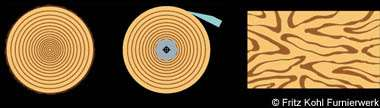

44 Σχηματική παράσταση έκκεντρης εκτύλιξης κορμού για παραγωγή ξυλοφύλλου- καπλαμά με ελκυστική σχεδίαση. Διακρίνονται: Σύστημα κεντραρίσματος, περιστρεφόμενος κορμός, μαχαίρι εκτύλιξης, μπάρα πιέσεως.

45 ΞΥΛΟΦΥΛΛΑ ΠΑΛΙΝΔΡΟΜΙΚΗΣ ΤΟΜΗΣ

46 ΞΥΛΟΦΥΛΛΑ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΤΟΜΗΣ

47 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ

48 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ Τα ξυλόφυλλα περνάνε μέσα από μεταλλικό θάλαμο. Τα χτυπά θερμό ρεύμα αέρα είτε «σιδερώνονται» περνώντας ανάμεσα από μεταλλικά θερμά τύμπανα. Εξέρχονται από την άλλη πλευρά στεγνά.

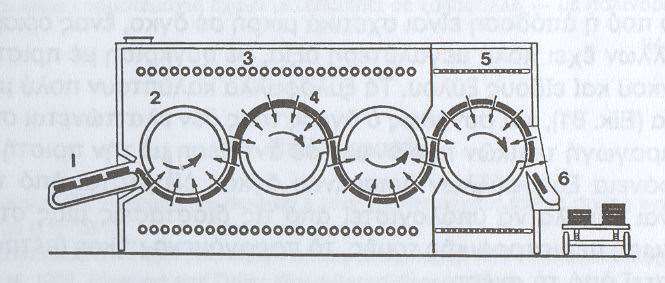

49 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ

50 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ

51 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ (διοχετεύεται θερμό ρεύμα αέρα, παράλληλα στην επιφάνεια των ξυλοφύλλων)

52 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ (θερμό ρεύμα αέρα, κάθετα στην επιφάνεια των ξυλοφύλλων (jet drying)

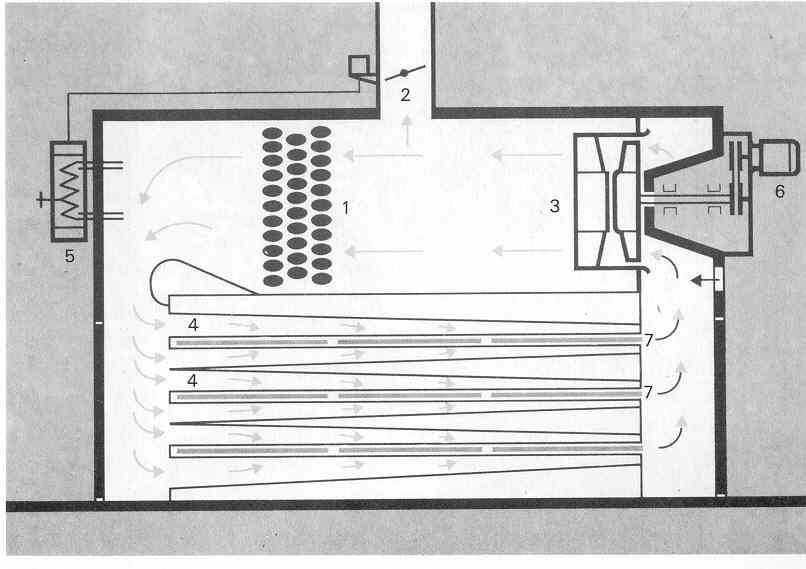

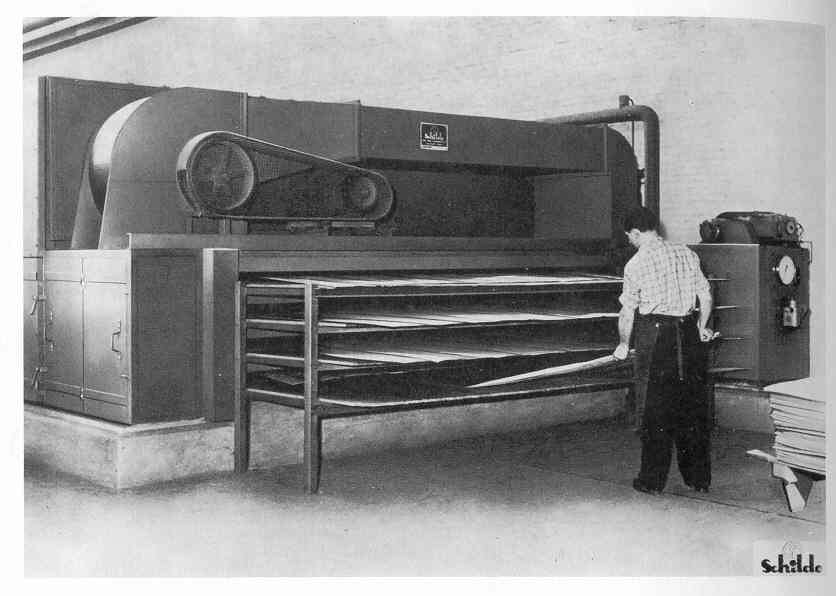

53 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ: Πολυόροφο ξηραντήριο

54 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ: Πολυόροφο ξηραντήριο

55 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ: Ξηραντήριο με μεταλλικούς διάτρητους ιμάντες

56 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ: Ξηραντήριο με μεταλλικούς διάτρητους ιμάντες

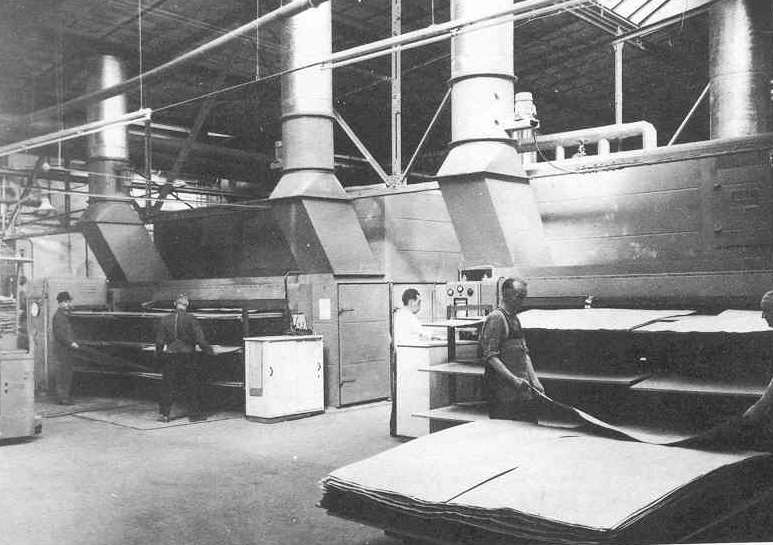

57 ΠΑΡΑΓΩΓΗ ΞΥΛΟΦΥΛΛΩΝ ΣΤΑΔΙΟ ΞΗΡΑΝΣΗΣ: Έξοδος των ξυλοφύλλων από το ξηραντήριο οπτικός έλεγχος ποιοτική ταξινόμηση)

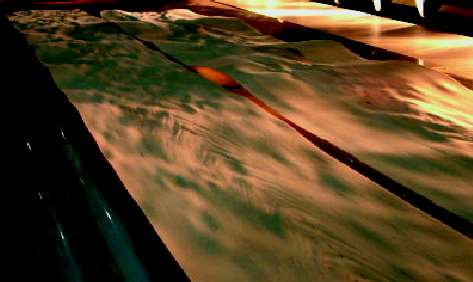

58 ΞΥΛΟΦΥΛΛΑ Ξήρανση Ελαττώματα: κυρίως κυμάτωση ή ραγάδωση των άκρων Μέτρα προστασίας: (α) αλληλοκάλυψη άκρων (β) ύγρανση άκρων (γ) κάλυψη άκρων με ειδικά διάτρητα καλύμματα

59 ΞΥΛΟΦΥΛΛΑ Ποσοτική απόδοση Η ποσοτική απόδοση εξαρτάται από: (α) μέθοδο παραγωγής (β) χαρακτηριστικά κορμοτεμαχίων (διάμετρος, κωνικομορφία, υγεία, υπερδιάσταση) (γ) ρίκνωση Γενικά η απόδοση είναι μικρή: όγκος ξυλοφύλλων < 50% του όγκου στρογγύλης ξυλείας Κορμοτεμάχια έχουν μετατραπεί σε ξύλόφυλλα με παλινδρομική τομή

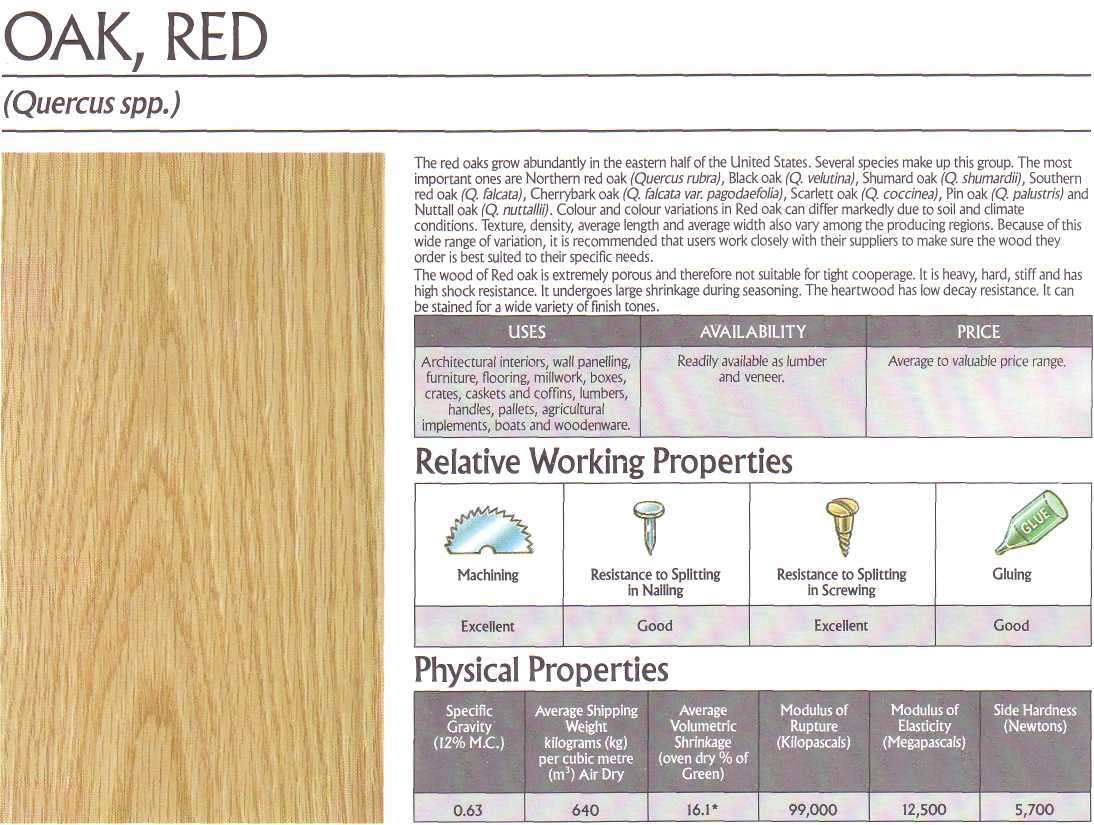

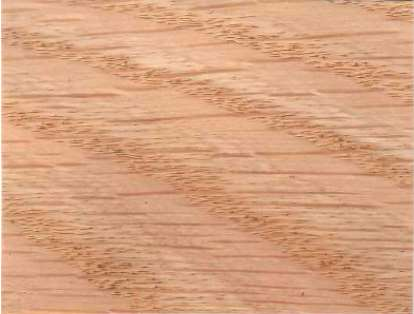

60 ΕΠΙΛΟΓΗ ΤΩΝ ΣΥΝΗΘΙΣΜΕΝΩΝ ΚΑΠΛΑΜΑΔΩΝ ΑΜΕΡΙΚΗΣ ΚΟΚΚΙΝΗ ΔΡΥΣ ΛΕΥΚΗ ΔΡΥΣ

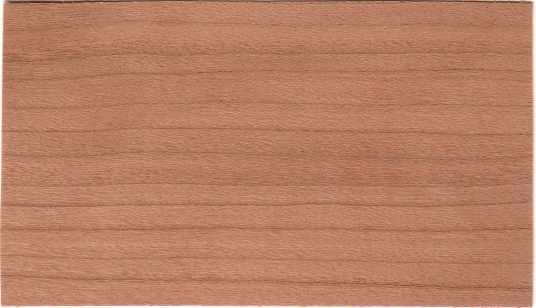

61 SASSAFRAS ΚΕΡΑΣΙΑ

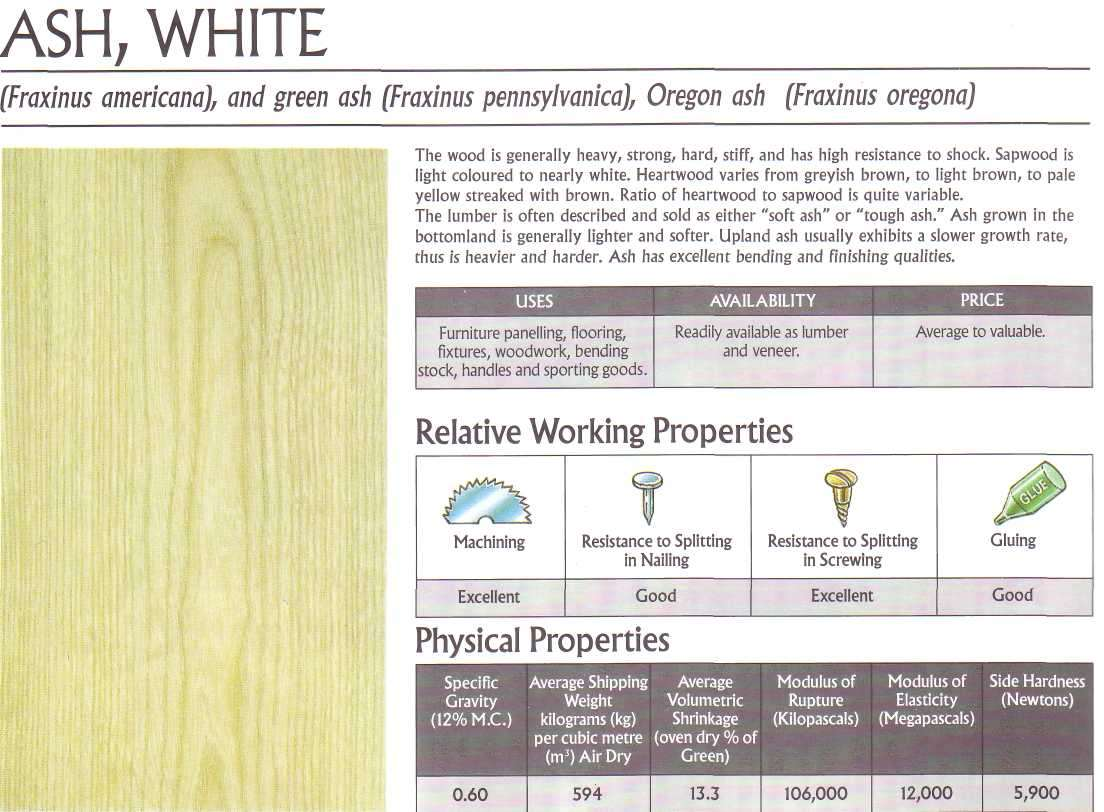

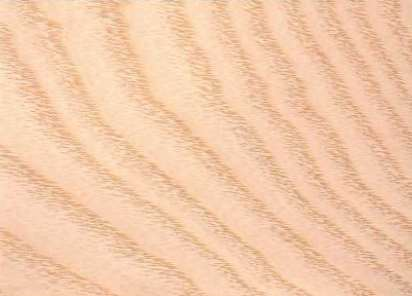

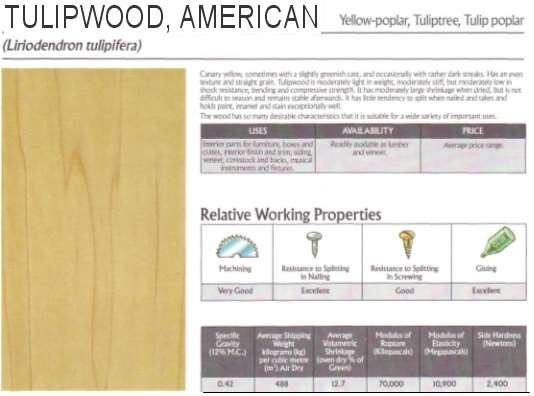

62 TULIPWOOD ΦΡΑΞΟΣ

63 ΚΑΡΥΔΙΑ ΣΦΕΝΔΑΜΟΣ (κελεμπέκι)

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

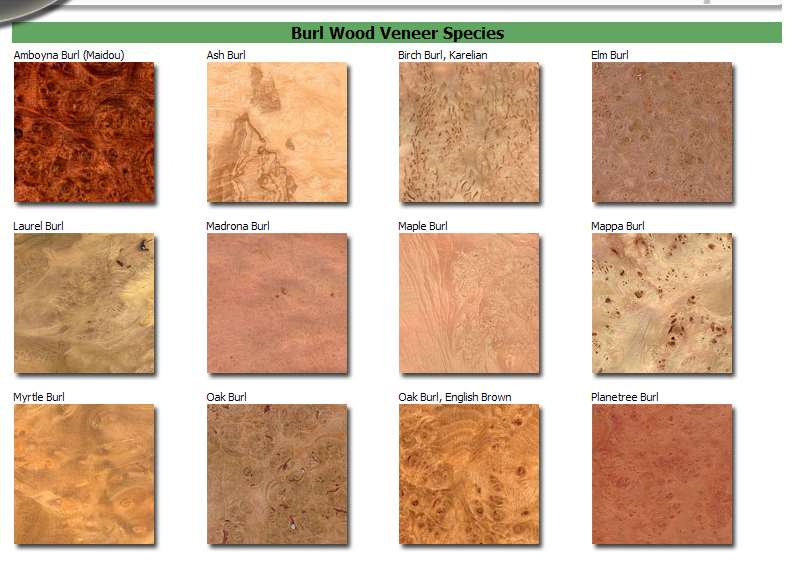

84 Στην ξυλεία μπορεί να υπάρχουν «αξιοποιήσιμα» φυσικά σφάλματα

85

86 Ξυλόφυλλο από εξόγκωμα (ή ρίζα) ελιάς

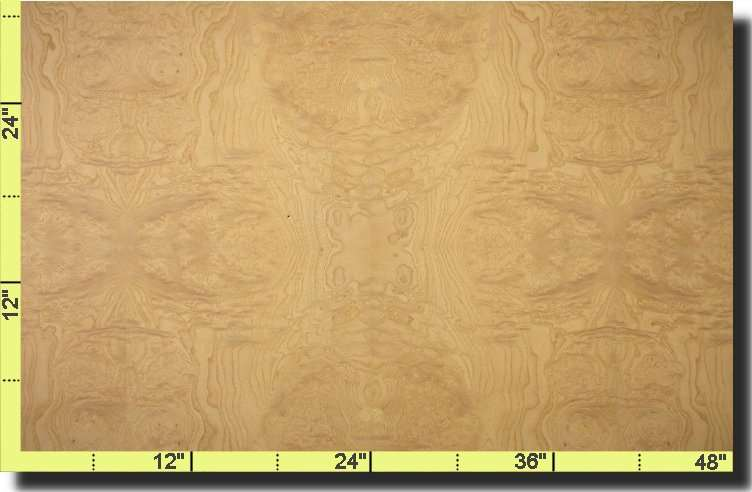

87 Ξυλόφυλλο από εξόγκωμα φράξου (δεσποτάκι)

88 Σφενδάμι Αμερικής (Bird s eye)

89

90

91

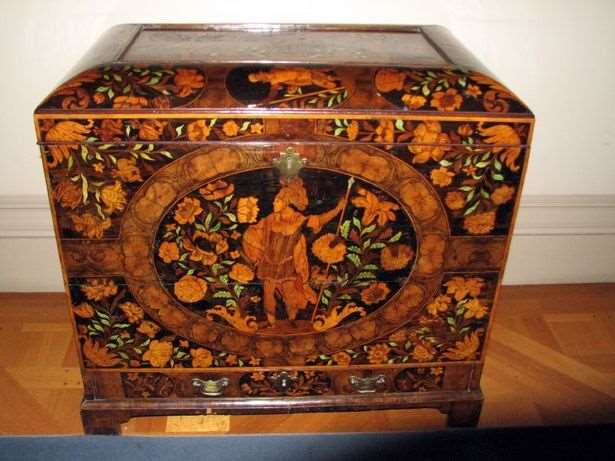

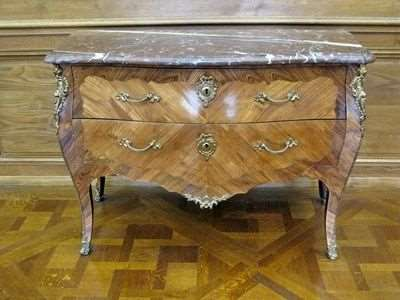

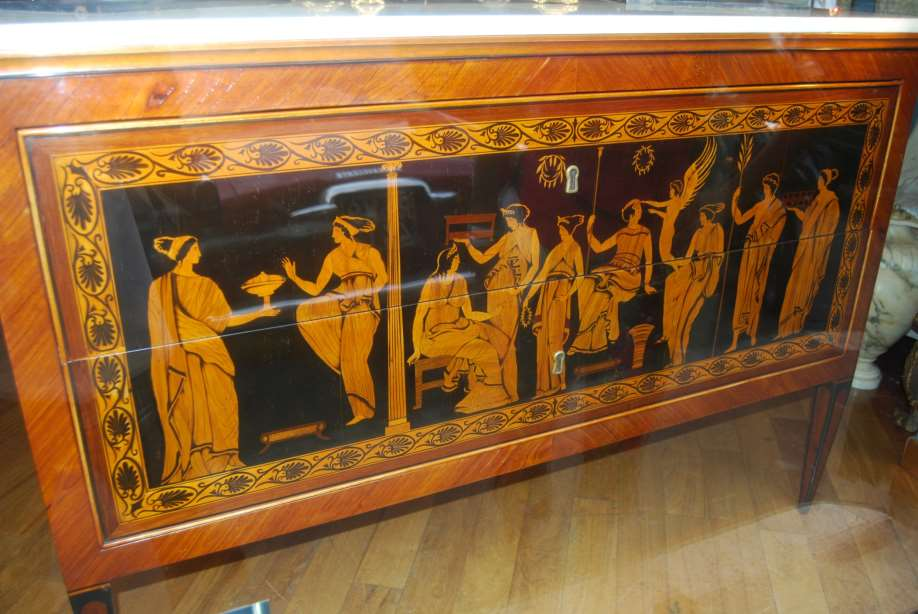

92 Μαρκετερί (ένθετη διακόσμηση με ξυλόφυλλα)

93

94

95 Μαρκετερί (ένθετη διακόσμηση αλλά και ζωγραφική με ξυλόφυλλα)

96

97

98

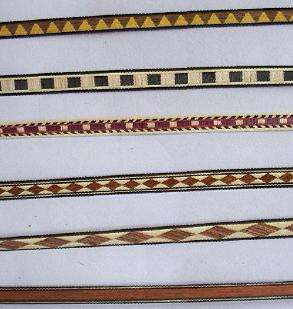

99 Μαρκετερί (ένθετη διακόσμηση με ξυλόφυλλα)

100 Τεχνητά Ξυλόφυλλα Παράγονται από πιο «φθηνά» είδη Χρησιμοποιούνται «καθαροί» κορμοί, χωρίς σφάλματα Έχουμε δυνατότητα επανάληψης του ίδιου μοτίβου σε σχέδιο και σε χρώμα, όσες φορές θέλουμε

101 Τεχνητά Ξυλόφυλλα (βιομηχανικός καπλαμάς) Χρησιμοποιούμενα είδη: Λεύκη, ajous, κ.ά. (μαλακά, φθηνά, ανοιχτόχρωμα, δίνουν σχετικά μεγάλους κορμούς σε διάμετρο)

102 Παραγωγή βιομηχανικού καπλαμά: 1. Εκτύλιξη κορμού παραγωγή ξυλοφύλλων 2. Χρωματισμός ξυλοφύλλων 3. Ξήρανση ξυλοφύλλων 4. Συναρμολόγηση σε επιθυμητό συνδυασμό 5. Τοποθέτηση κόλλας 6. Συμπίεση (σε επίπεδη ή καμπυλωτή πρέσσα) 7. Κατά μήκος τομή και επανασυγκόλληση 8. Παραγωγή καπλαμά με παλινδρομικές τομές 9. Ξήρανση 10. Ποιοτικός Έλεγχος

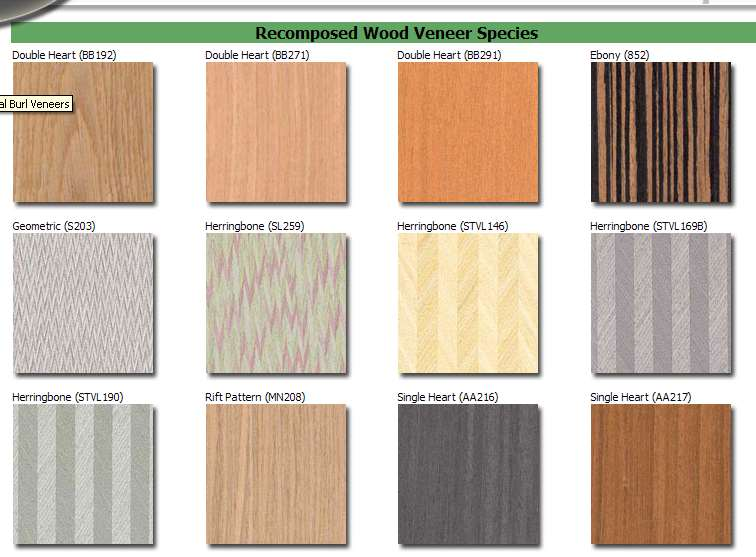

103 Τεχνητά ξυλόφυλλα

104

105

106

107

108

109
