1 ΔΙΑΛΕΞΗ 2 Μέθοδοι παρατήρησης και πρόγνωσης της θαλάσσιας κυκλοφορίας Περιεχόμενα: Κυριότερες πλατφόρμες παρατήρησης Βασικά όργανα παρατήρησης Ωκεανογραφικά Μοντέλα Επιχειρησιακή Ωκεανογραφία και εφαρμογές

Εισαγωγή Οι παρατηρήσεις στη (Φυσική)Ωκεανογραφία είναι ιδιαίτερα δαπανηρές και δύσκολες Τα σφάλματα μικρής χωρο-χρονικής κάλυψης (under-samling) είναι πολύ μεγαλύτερα

2 Εισαγωγή Οι παρατηρήσεις στη (Φυσική)Ωκεανογραφία είναι ιδιαίτερα δαπανηρές και δύσκολες Τα σφάλματα μικρής χωρο-χρονικής κάλυψης (under-samling) είναι πολύ μεγαλύτερα από τα σφάλματα των οργάνων Κατεύθυνση προς: Φθηνότερες παρατηρήσεις που να καλύπτουν μεγάλες χωρο-χρονικές Νέα (πολυ)-όργανα Νέες τακτικές παρατήρησης Συνδυασμοί

3 Οι μέθοδοι παρατήρησης εξαρτώνται από τους ερευνητικούς στόχους (ή τουλάχιστον θα έπρεπε)! Όργανα (τι μετράμε?) Πλατφόρμες (πως μετράμε?) Ερευνητικοί στόχοι Πλατφόρμες Υδρογραφία Όργανα μέτρησης δυναμικών χαρακτηριστικών Πλατφόρμες/όργανα Ωκεανογραφικά σκάφη Ρυμουλκούμενα όργανα Πλοία «ευκαιρίας» Αγκυροβόλια Lagrangian όργανα Δορυφόροι CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) Ρευματογράφοι Παλιρροιογράφοι Κυματογράφοι Lagrangian όργανα Altimetry

4 Πλατφόρμες Ωκεανογραφικά σκάφη Ρυμουλκούμενα όργανα Πλοία «ευκαιρίας» Αγκυροβόλια Lagrangian όργανα Δορυφόροι Ωκεανογραφικά Σκάφη R/V Σταθμός Α/Π Frame Εργαστήρια

5 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Πλοία «ευκαιρίας» SOOPs

6 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Ρυμουλκούμενα Όργανα

7 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Αγκυροβόλια MOORINGS

8 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Lagrangian πλατφόρμες

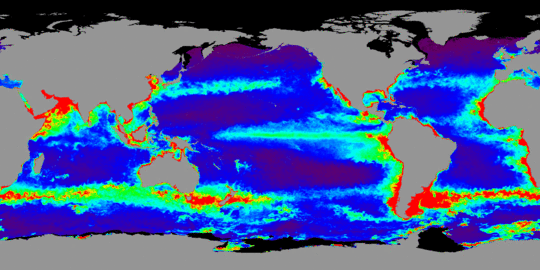

9 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Δορυφορικές πλατφόρμες SST Altimetry Ocean color Wind Rain Salinity (?) Turbidity

10 Πλατφόρμες Ωκεανογραφικά σκάφη Πλοία «ευκαιρίας» Ρυμουλκούμενα όργανα Αγκυροβόλια Lagrangian όργανα Δορυφόροι Επιστημονικό ερώτημα Χωρο-χρονική κάλυψη Επιλογή Οικονομική δυνατότητα Ειδίκευση Ανάλυση χρήση e.g. Lagrangian vs Eulerian Περιοχή ενδιαφέροντος Κλπ.

11 Υδρογραφία CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) CTD

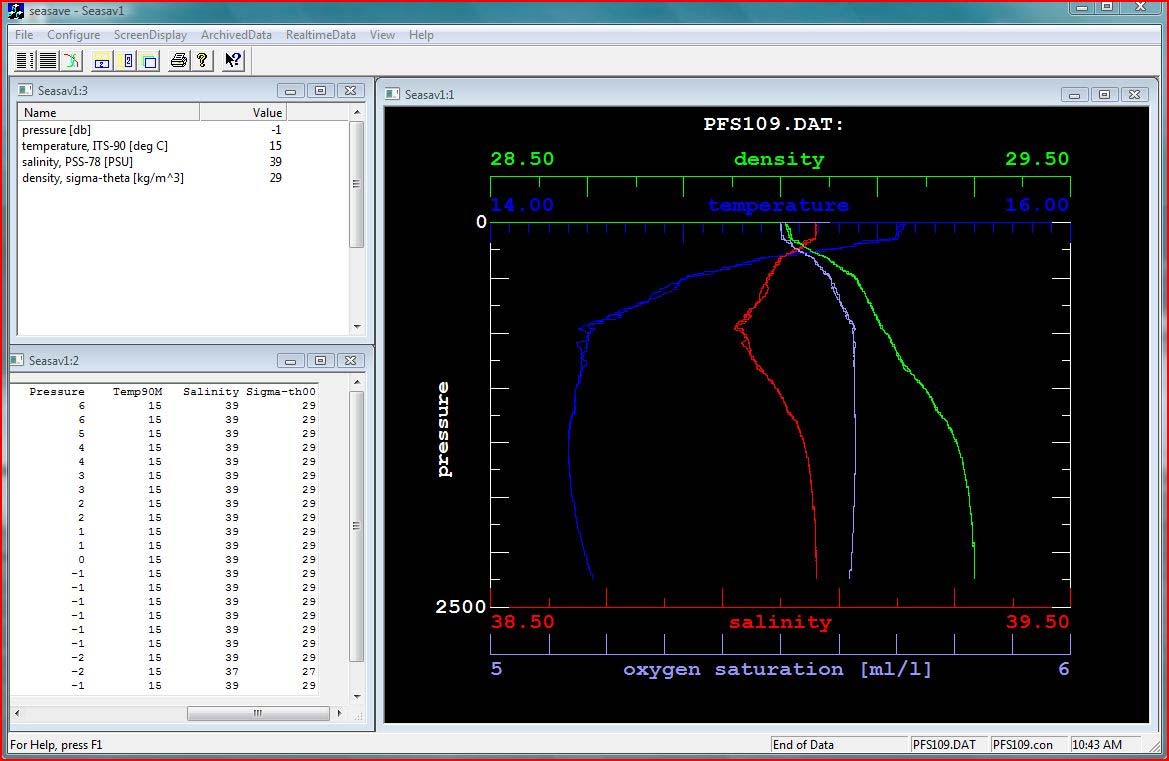

12 CTD Samling

13 CTD Data Processing Check/remove ucast Remove sikes Subsamle Smooth Archive Data/Headers/Bottles Plot

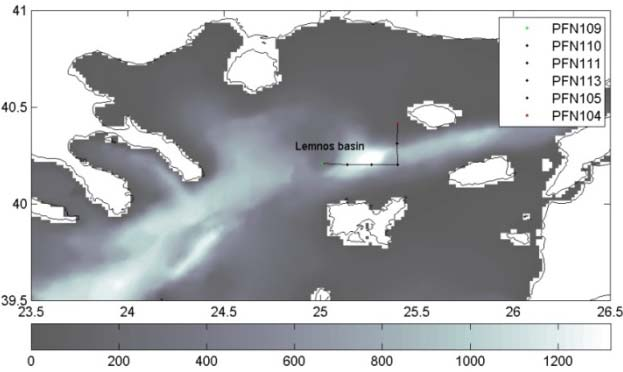

14 Grou/Analyze

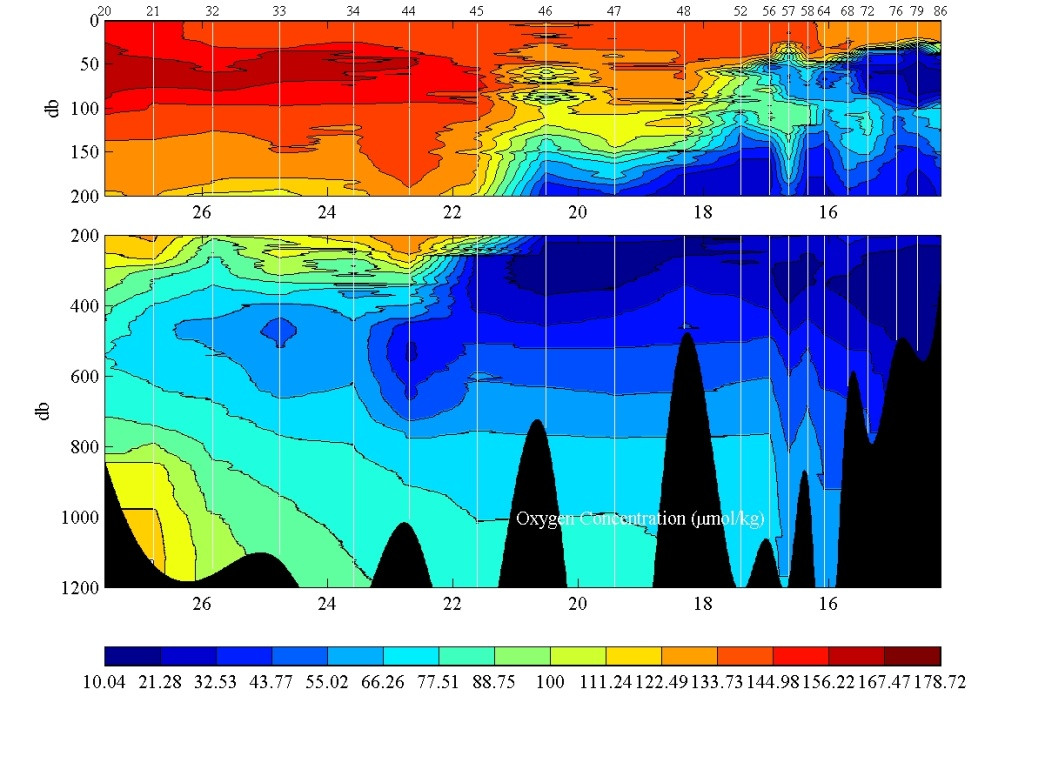

15 Use/Combine CTD Data

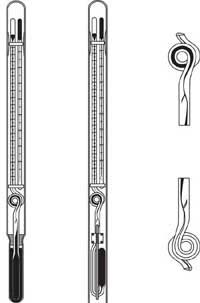

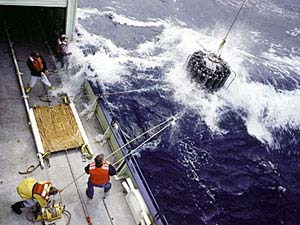

16 Υδρογραφία CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) Μπουκάλες Nansen και Niskin Ροζέτα Calibration (T, S, O 2 ) Διάφορα είδη «Ροζέτα»

17 Υδρογραφία CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) Θερμοσαλινογράφος

Υδρογραφία CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) Δορυφορικό SST (και αλατότητα) Radiometers that oerate in the infrared are used to

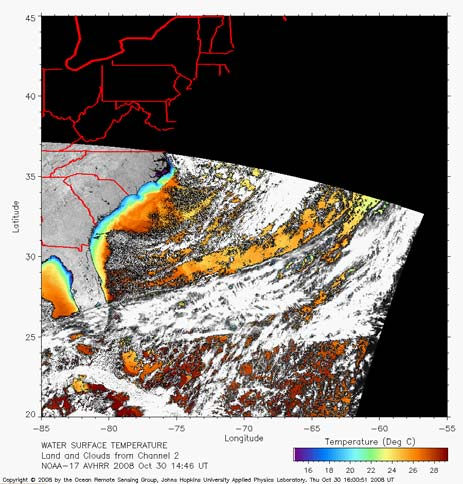

18 Υδρογραφία CTD Nansen και Niskin μπουκάλες Θερμοσαλινογράφος Δορυφορικό SST (και αλατότητα) Δορυφορικό SST (και αλατότητα) Radiometers that oerate in the infrared are used to measure sea surface temerature. Their resolution has steadily increased over the years; the AVHRR (Advanced Very High Resolution Radiometer) has a resolution that comes close to 0.2 C.

19 Όργανα μέτρησης δυναμικών χαρακτηριστικών Ρευματογράφοι Παλιρροιογράφοι Κυματογράφοι Lagrangian όργανα Altimetry ΜMηχανικοί ADCP Ρευματογράφοι

20 Όργανα μέτρησης δυναμικών χαρακτηριστικών Ρευματογράφοι Παλιρροιογράφοι Κυματογράφοι Lagrangian όργανα Altimetry Παλιρροιογράφοι Κυματογράφοι

21 Όργανα μέτρησης δυναμικών χαρακτηριστικών Ρευματογράφοι Παλιρροιογράφοι Κυματογράφοι Lagrangian όργανα Altimetry Lagrangian πλατφόρμες

22 Όργανα μέτρησης δυναμικών χαρακτηριστικών Ρευματογράφοι Παλιρροιογράφοι Κυματογράφοι Lagrangian όργανα Altimetry Satellite Altimetry

23 HF Radars

24 κλπ...

25 Samling Techniques Επιστημονικό ερώτημα: (χωρο-χρονικές) κλίμακες φαινομένων Τοποθεσία / δυναμική περιοχής Οικονομία / ασφάλεια οργάνων Multi-latform / multi-discilinary

26 0 0 0 (5.1) = = = = = = t v y u x t S t vs y us x S t T t vt y ut x T t z g y z z y g fu v t vv y uv x v t x z z x g fv u t vu y uu x u t ρ ) ( Δ + Δ + Δ = Δ = + Δ Δ = x u u u x c x u u c t u u u u u x t c u u n j n j n j n j n j n j n j n j n j n j n j n j Atmosheric Forcing Initialization Data Assimilation Αριθμητικά Μοντέλα

27 z-models σ-models isoycnal

28 The horizontal GRID

29 Αναλύοντας τα αποτελέσματα

30 Couled Models and Global Climate Models

31 Scenarios and Ensembles

32 More models.

33 Επιχειρησιακή Ωκεανογραφία

34 htt:// Πρόγνωση κυματισμού Πρόγνωση θαλάσσιας κυκλοφορίας Σε συνεργασία με την ομάδα: Ατμοσφαιρικών Μοντέλων και Πρόγνωσης Καιρού Πρόγνωση διασποράς πετρελαιοκηλίδων

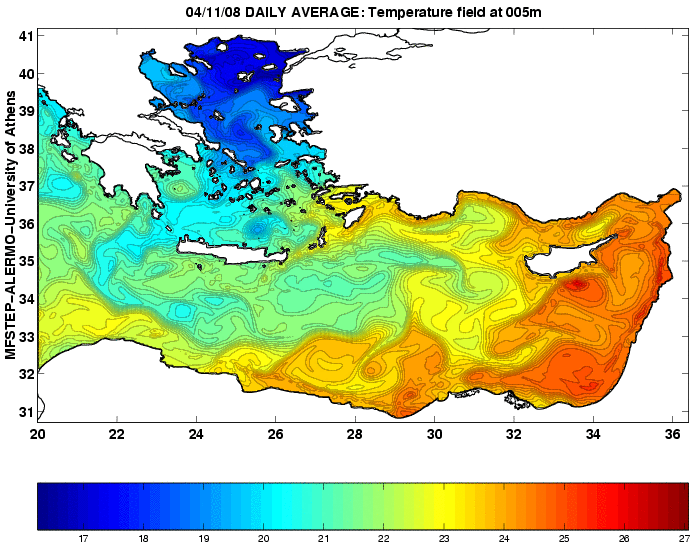

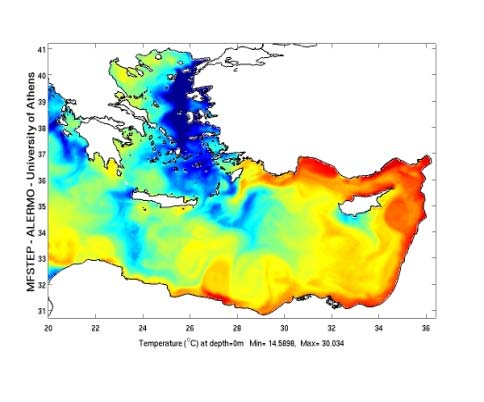

35 ALERMO OCEAN FORECASTING SYSTEM ALERMO NAEG NOAA Satellite ALERMO FORECAST

Παραμετροποίηση εξόδου νερών BSW Ανοιχτό Όριο αρδανέλια Μέση Ετήσια Παροχή Q IN =600 km 3 /y Q OUT =300 km 3 /y Q NET = 300 km 3 /y Εποχικότητα 2π ( t1 + t) Q IN = Q IN + QPLA.

36 Παραμετροποίηση εξόδου νερών BSW Ανοιχτό Όριο αρδανέλια Μέση Ετήσια Παροχή Q IN =600 km 3 /y Q OUT =300 km 3 /y Q NET = 300 km 3 /y Εποχικότητα 2π ( t1 + t) Q IN = Q IN + QPLA. cos( ) 360 2π ( t1 + t) QOUT = QOUT QPLA.cos( ) 360 Χαρακτηριστικά Νερών (S in =28.3 su) Βάθος Q IN =1330 km 3 /y Q OUT =1010 km 3 /y Q NET = 300 km 3 /y S in,t in S out,t out H = 15m Επιφανειακή αλατότητα/ροή Β. Αιγαίου

37 Παράκτιο μοντέλο κυματισμών και κυματογενών ρευμάτων Μελέτη περιοχής ενδιαφέροντος Παν. Αθηνών Παν. Θεσσαλονίκης Παν. Αιγαίου Κυματική πρόγνωση Ατμοσφαιρική πρόγνωση Υδροδυναμική πρόγνωση Τ ο π ι κ ή Π ρ ό γ ν ω σ η ιαδικτυακός Τόπος Μοντέλο πετρελαιοκηλίδας Χ Ρ Η Σ Τ Ε Σ

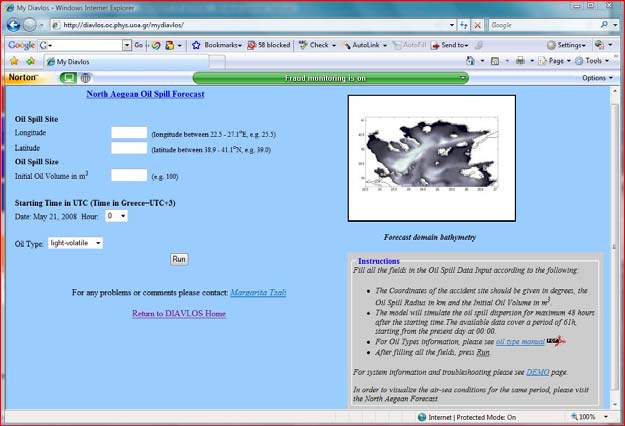

38 Τοπική Ατμοσφαιρική και Θαλάσσια Πρόγνωση Πρόγνωση διασποράς πετρελαιοκηλίδας htt://diavlos.oc.hys.uoa.gr Oil sill forecast (48-h) Local atmosheric/oceanic forecast (48-h) Links to regional forecast (3-5 days) Other info

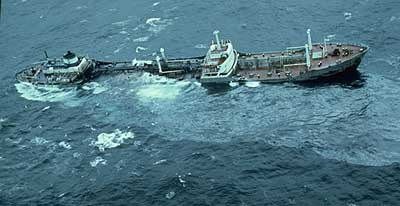

39 Περιοχή ατυχήματος Ποσότητα πετρελαίου Είδος πετρελαίου Χρόνος ατυχήματος

40 Validation/Calibration BAD NEWS! GOOD NEWS!
