Μέτρο EuDREP ΕΥΡΩΠΑΪΚΟ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟ ΠΡΩΤΟΚΟΛΛΟ ΓΙΑ ΤΗΝ ΑΠΟΛΗΨΗ ΑΜΜΟΥ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΩΝ ΑΚΤΩΝ

Transcript

1 Μέτρο EuDREP ΕΥΡΩΠΑΪΚΟ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟ ΠΡΩΤΟΚΟΛΛΟ ΓΙΑ ΤΗΝ ΑΠΟΛΗΨΗ ΑΜΜΟΥ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΩΝ ΑΚΤΩΝ Β.Α. ΤΣΙΧΡΙΝΤΖΗΣ, Γ. ΣΥΛΑΙΟΣ, Ν. ΚΑΜΙΔΗΣ, Β. ΠΙΣΙΝΑΡΑΣ, Χ. ΑΚΡΑΤΟΣ Εργαστήριο Οικολογικής Μηχανικής & Τεχνολογίας Τμήμα Μηχανικών Περιβάλλοντος ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΞΑΝΘΗ tsihrin@otenet.gr Tηλ.:

2 Σύνοψη Εταίροι Σκοπός Περιοχή Μελέτης Φάσεις Έργου Περιγραφή Μετρήσεων Εξοπλισμός Αποτελέσματα

3 Εταίροι Η έρευνα αυτή πραγματοποιείται μέσω κοινών πρωτοκόλλων με άλλους εταίρους: ICRAM ARPA-IA DISTART PROVINCIA DI LIVORNO DEMOCRITUS UNIVERSITY OF THRACE ARPAL

4 Σκοπός Τομέτροαυτόασχολείταιμετηνεφαρμογήτου Πρωτοκόλλου ENV1 που αναπτύχθηκε από ορισμένους από τους εταίρους σε προηγούμενο πρόγραμμα INTERREG IIIB - MEDOCC. Με το παρόν έργο γίνεται εφαρμογή αυτού του πρωτοκόλλου σε άλλες περιοχές της Ευρώπης που έχουν πρόβλημα διάβρωσης των ακτών (περιλαμβανομένης και της Ανατ. Μακεδονίας Θράκης) και οι οποίες ενδιαφέρονται για αποκατάσταση των ακτών με βυθοκόρηση και μεταφορά υποθαλάσσιας άμμου.

5 Σκοπός Σκοπός του μέτρου: η εμβάθυνση στο πρόβλημα της θολερότητας και του ρυθμού καθίζησης αιωρούμενων στερεών που προκαλούνται κατά την μετακίνηση της άμμου στις φάσεις της βυθοκόρησης και της εναπόθεσης για αποκατάσταση της ακτής. ο προσδιορισμός καταλλήλων μεθοδολογιών για την εκτίμηση και παρακολούθηση της θολερότητας και καθίζησης αιωρούμενων στερεών μακριά και κοντά στην ακτή, σε φυσικές συνθήκες ή/και κατά τη βυθοκόρηση, ενώ δίνεται έμφαση και στην επίδραση, σε περίπτωση ύπαρξης στην περιοχή, ευαίσθητων οικοσυστημάτων, όπως λιβαδιών Ποσειδώνιας (Posidonia oceanica) που προστατεύεται μέσω της οδηγίας Habitat.

6 Σκοπός Το ΤΜΠ διενεργεί αυτές τις έρευνες, και συγκεκριμένα, θα επαληθεύσει την εφαρμοσιμότητα του πρωτοκόλλου ENV1, στην περιοχή του Δέλτα του Νέστου.

7 Study Site Ηπεριοχήηοποίασύμφωναμεόλατα πρόσφατα στοιχεία υποφέρει από σοβαρά προβλήματα διάβρωσης, κατά μήκος των ακτών της Περιφέρειας Ανατολικής Μακεδονίας-Θράκης, βρίσκεται δυτικά του Δέλτα του ποταμού Νέστου όπου αναπτύσσεται μία σειρά από παράκτιες λιμνοθάλασσες και αμμώδεις εκτάσεις. Greece

8 Φάσεις Φάση A(Μάϊος Ιούλιος 2006): Έγινε επαλήθευση της εφαρμοσιμότητας του πρωτοκόλλου ENV1 με βάση βιβλιογραφικά δεδομένα σχετικά με τα περιβαλλοντικά, και γεωγραφικά χαρακτηριστικά της περιοχής μελέτης, με σκοπό τη καλυτέρευση του πρωτοκόλλου Έγινε βιβλιογραφική αναδρομή σχετική με το πρόβλημα της θολερότητας στο θαλάσσιο περιβάλλον Περιγράφτηκαν τα περιβαλλοντικά χαρακτηριστικά της περιοχής μελέτης σε σχέση με την βυθοκόρηση/εναπόθεση άμμου στην ακτή και αναζητήθηκε η σχετική νομοθεσία Υπήρξε επικοινωνία και ανταλλαγή πληροφοριών και απόψεων με τους άλλους εταίρους και συμμετοχή στις συναντήσεις

9 Φάσεις Φάση B (Αύγουστος Φεβρουάριος 2007): Προσδιορίστηκαν οι κατάλληλες μεθοδολογίες για την εκτίμηση/μέτρηση της θολερότητας ή του ρυθμού εναπόθεσης αιωρουμένων στερεών σε φυσικές συνθήκες Οργανώθηκαν/σχεδιάστηκαν οι εκστρατείες πεδίου Υπήρξε επικοινωνία και ανταλλαγή πληροφοριών και απόψεων με τους άλλους εταίρους και συμμετοχή στις συναντήσεις

10 Φάσεις Φάση Γ (Μάρτιος Απρίλιος 2008): Εγκαταστάθηκαν κατάλληλα όργανα μετρήσεων Εκτελέστηκαν οι εκστρατείες μετρήσεων στο πεδίο με τη χρήση ειδικών οργάνων και εφαρμογή των μεθοδολογιών για την εκτίμηση της θολερότητας ή/και εναπόθεσης στερεών σε φυσικές συνθήκες Υπήρξε επικοινωνία και ανταλλαγή πληροφοριών και απόψεων με τους άλλους εταίρους και συμμετοχή στις συναντήσεις

11 Περιγραφή Μετρήσεων Σε σταθερό σημείο στον πυθμένα (22 m) Χρονοσειρά από Ιούλιο 2007 Θολερότητα, ρεύματα, κύματα, θερμοκρασία, αγωγιμότητα, αλατότητα (ADCP, OBS) Επιτόπου μετρήσεις στο σημείο αυτό Συλλογή δειγμάτων νερού για τον προσδιορισμό των ΑΣ (με σκοπό τη ρύθμιση του αισθητήρα θολερότητας OBS) και άλλων φυσικοχημικών παραμέτρων Κατακόρυφα προφίλ θερμοκρασίας και αλατότητας με χρήση οργάνου CTD Σε 30 σταθμούς που καλύπτουν όλη την περιοχή (ΑΣ, φυσικοχημικές παράμετροι) 14 δειγματοληψίες (> 1 έτος) Διάφορα βάθη Διάφορες συνθήκες (μετεωρολογικές, ροή π. Νέστου κλπ)

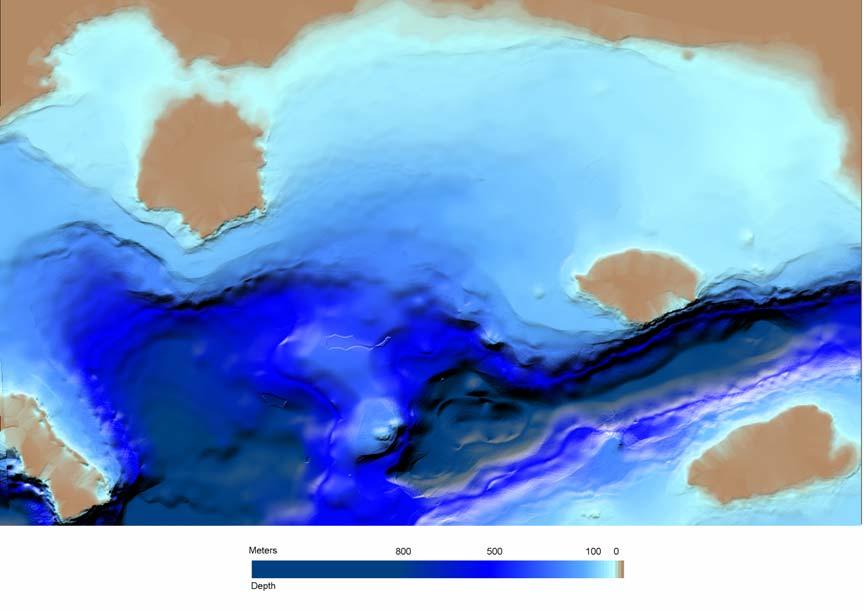

12 Βαθυμετρία και Μορφολογία του Θρακικού Πελάγους TRITON : Σταθμός Συνεχούς Καταγραφής της Θολερότητας, του Κύματος και των Ταχυτήτων Vistonis Lake N Strymon River Kavala TRITON Nestos River Alexandroupolis Evros River Thsassos Island Samothraki Island kilometers

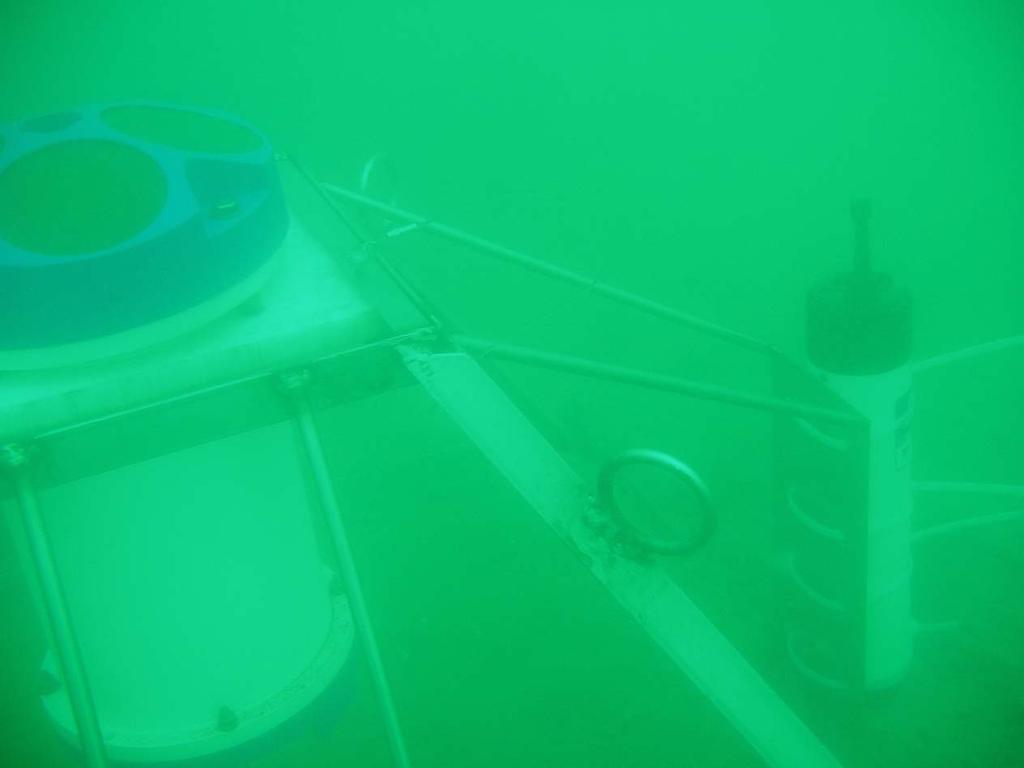

13 Εικόνα από την βάση στήριξης των οργάνων ADCP και OBS Ιούλιος 2007 ADCP OBS

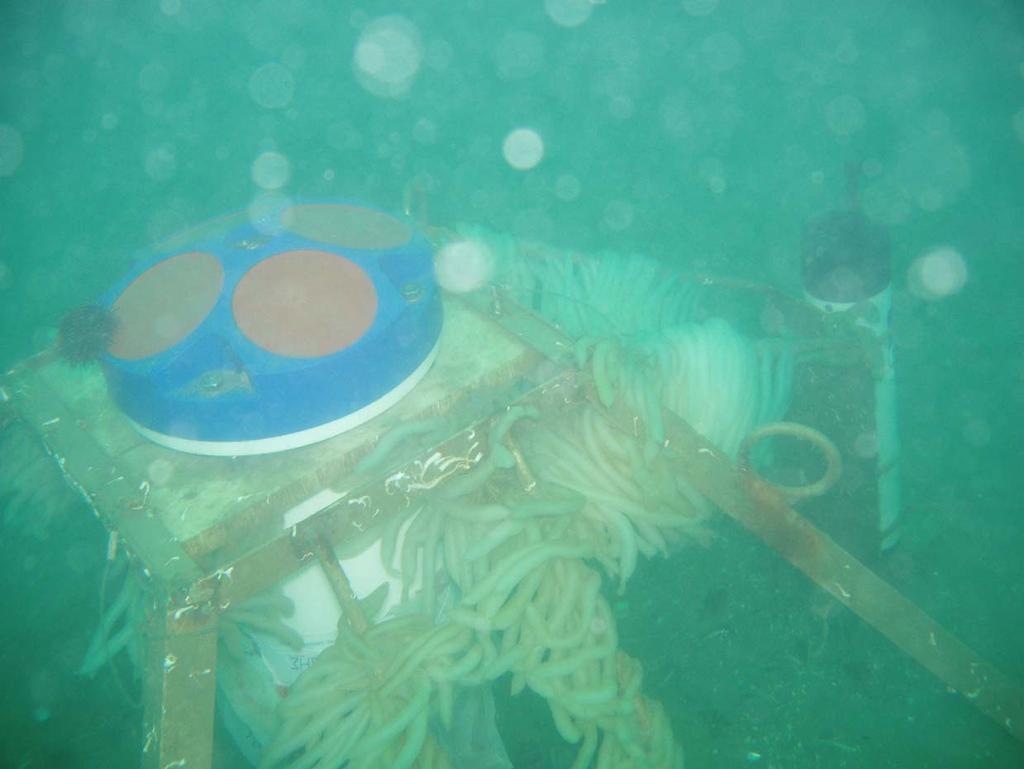

14 Εικόνα από την βάση στήριξης των οργάνων ADCP και OBS Μάρτιος 2008

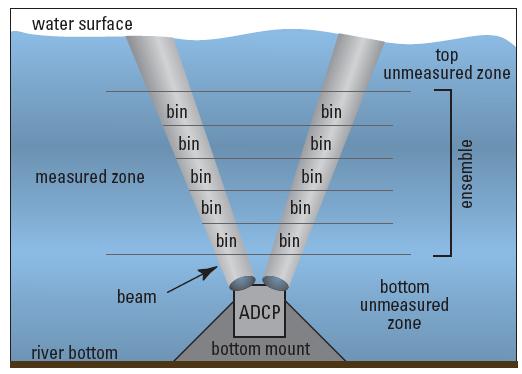

15 Λειτουργία ADCP για τη καταγραφή ρευμάτων και κυμάτων

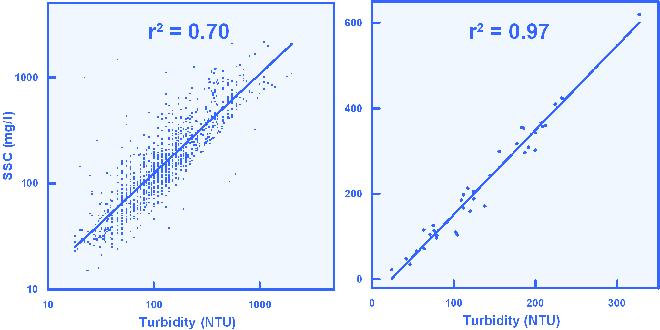

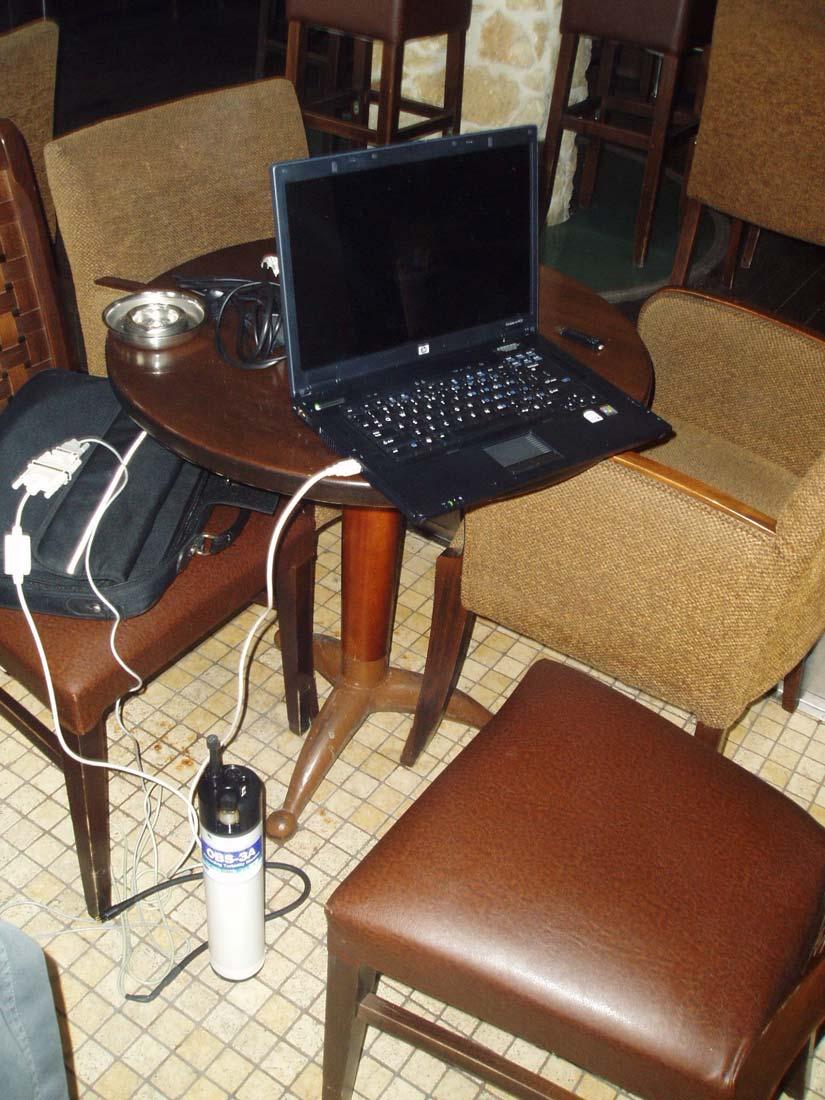

16 Λειτουργία Θολερόμετρου για τη πυθμιαίας θολερότητας

17

18 Τυπίκα Γραφήματα των Δεδομένων του οργάνου ADCP και του Θολερόμετρου OBS Tide (m) Turbidity (NTU) Current Speed (m/s) Year Days

19 Συσχέτιση μεταξύ Μετεωρολογικών Δεδομένων και Μη-Παλιρροιακής Μεταβολής της Στάθμης της Θάλασσας Wind Vectors Barometric Pressure (hpa) Non-Tidal Sea Level (m) Year Days

20 Γραφήματα Διακύμανσης της Θερμοκρασίας του Νερού Ιούλιος Αύγουστος 07 Water Temperature ( o C) Water Temperature ( o C) Year Days Year Days Νοέμβριος 07 Δεκέμβριος 07 Water Temperature ( o C) Water Temperature ( o C) Year Days Year Days

21 Γραφήματα Διακύμανσης της Αλατότητας του Νερού Ιούλιος Αύγουστος 07 Water Salinity Water Salinity Year Days Year Days 38 Νοέμβριος Δεκέμβριος 07 Water Salinity Water Salinity Year Days Year Days

22 Γραφήματα Διακύμανσης της Θολερότητας του Νερού Ιούλιος Αύγουστος 07 Bottom Turbidity (NTU) Bottom Turbidity (NTU) Year Days Year Days Bottom Turbidity (NTU) Νοέμβριος 07 Bottom Turbidity (NTU) Δεκέμβριος Year Days Year Days

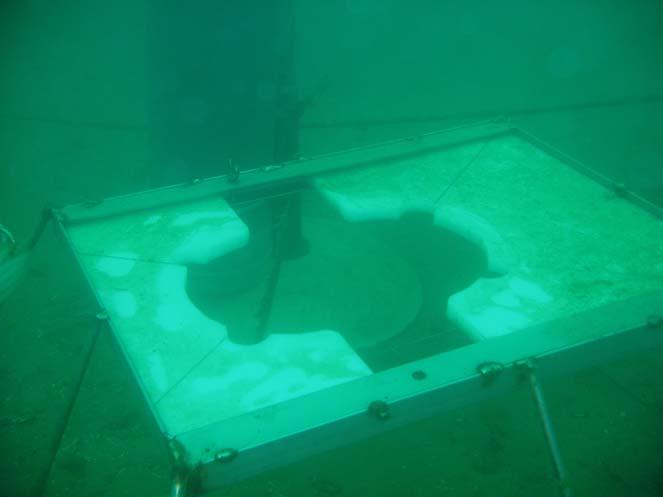

23 Bio-fouling

24 Bio-fouling

25 Γραφήματα Διακύμανσης του Βάθους του Νερού Ιούλιος 07 Αύγουστος 07 Water Depth (m) 23 Water Depth (m) Year Days Year Days Water Depth (m) 23 Νοέμβριος 07 Water Depth (m) 23 Δεκέμβριος Year Days Year Days

26 Γραφήματα Διακύμανσης της Ταχύτητας του Νερού στο Βυθό κατά την διεύθυνση Ανατολή-Δύση Bottom Alongshore Velocity (m/s) Ιούλιος 07 East 0.8 Hz Low Pass Filter on Data1_East Bottom Alongshore Velocity (m/s) Αύγουστος 07 East1 0.8 Hz Low Pass Filter on Data1_East1 Bottom Alongshore Velocity (m/s) Year Days Σεπτέμβριος 07 East2 0.8 Hz Low Pass Filter on Data1_East2 Bottom Alongshore Velocity (m/s) Year Days Οκτώβριος 07 East3 0.8 Hz Low Pass Filter on Data1_East Year Days Year Days

27 Γραφήματα Διακύμανσης της Ταχύτητας του Νερού στοβυθόκατάτηνδιεύθυνσηβορράς-νότος Bottom Cross-Shore Velocity (m/s) Ιούλιος 07 North 0.8 Hz Low Pass Filter on Data1_North Bottom Cross-Shore Velocity (m/s) Αύγουστος 07 North1 0.8 Hz Low Pass Filter on Data1_North1 Bottom Cross-Shore Velocity (m/s) Year Days Σεπτέμβριος 07 North2 0.8 Hz Low Pass Filter on Data1_North2 Bottom Cross-Shore Velocity (m/s) Year Days North3 0.8 Hz Low Pass Filter on Data1_North3 Οκτώβριος Year Days Year Days

28 Εξοπλισμός

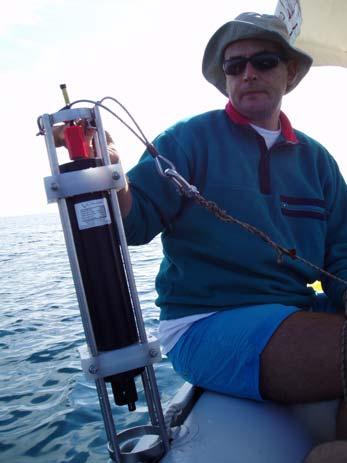

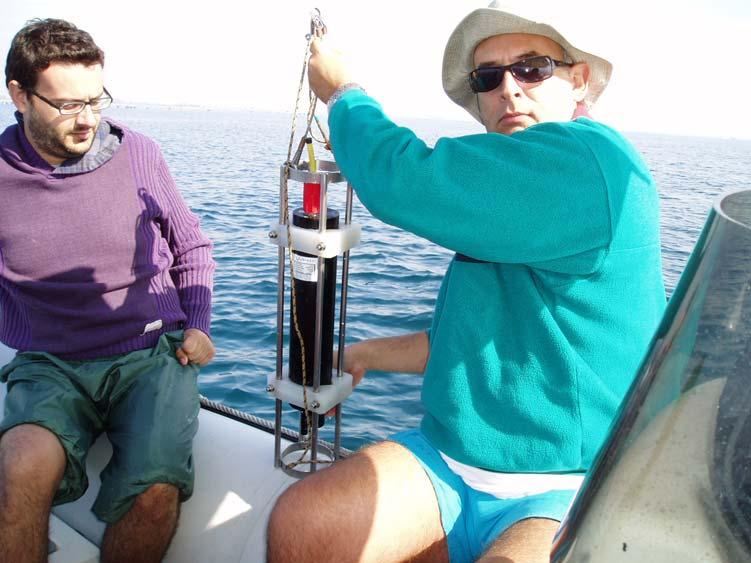

29 Περιοχή Σταθμού ΤΡΙΤΩΝ Δειγματολήπτης CTD

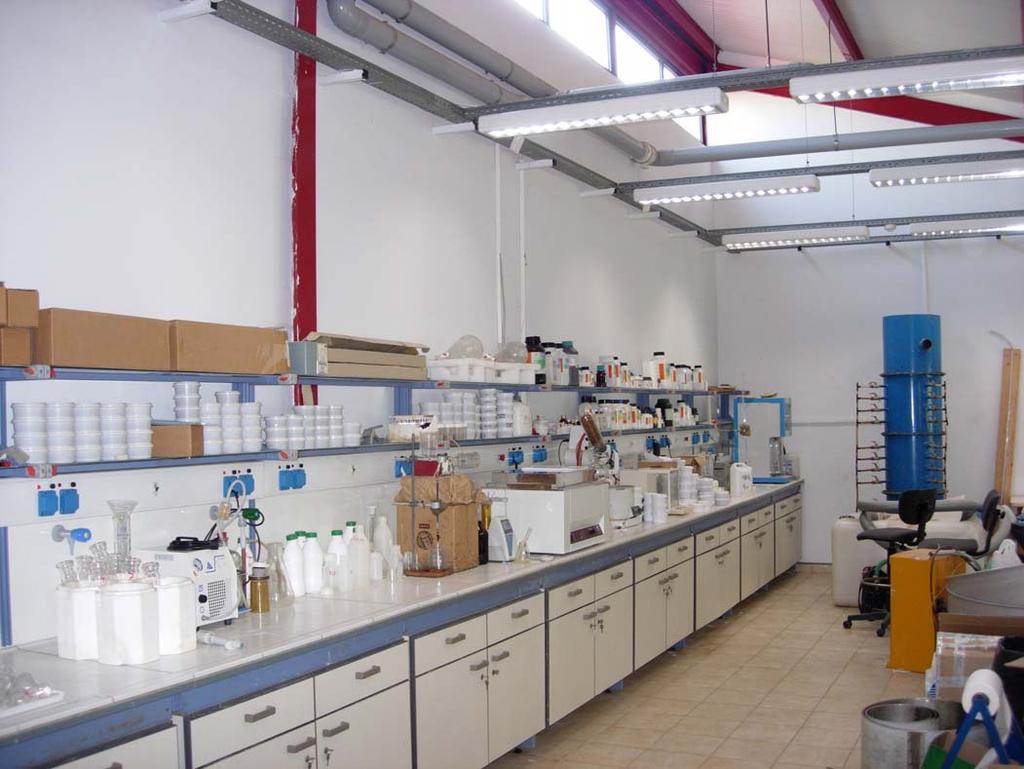

30 Εργαστήριο Χημικών Αναλύσεων

31 Τυπικά Προφίλ του Οργάνου CTD Temperature ( o C) Salinity (psu) Density (σ t ) Depth (m) /10/2007

32 Τυπικά Προφίλ του Οργάνου CTD Temperature ( o C) Salinity (psu) Density (σ t ) Depth (m) /10/2007

33 Σταθμοί Συλλογής Δειγμάτων για Μέτρηση ΑΣ (c)

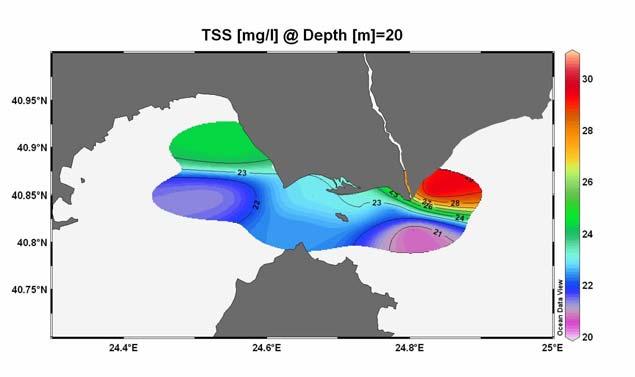

34 Κατανομή ΑΣ στην περιοχή μελέτης Jan 06 March 06

35 Κατανομή ΑΣ στην περιοχή μελέτης May 06 Aug 06

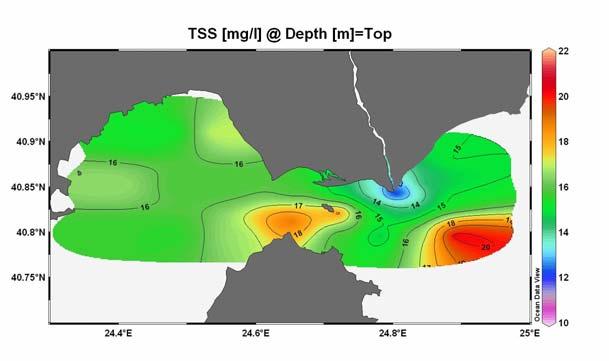

36 Κατανομή TSS στην Επιφάνεια (28/3/06)

37 Κατανομή TSS στην Επιφάνεια (2/8/06)

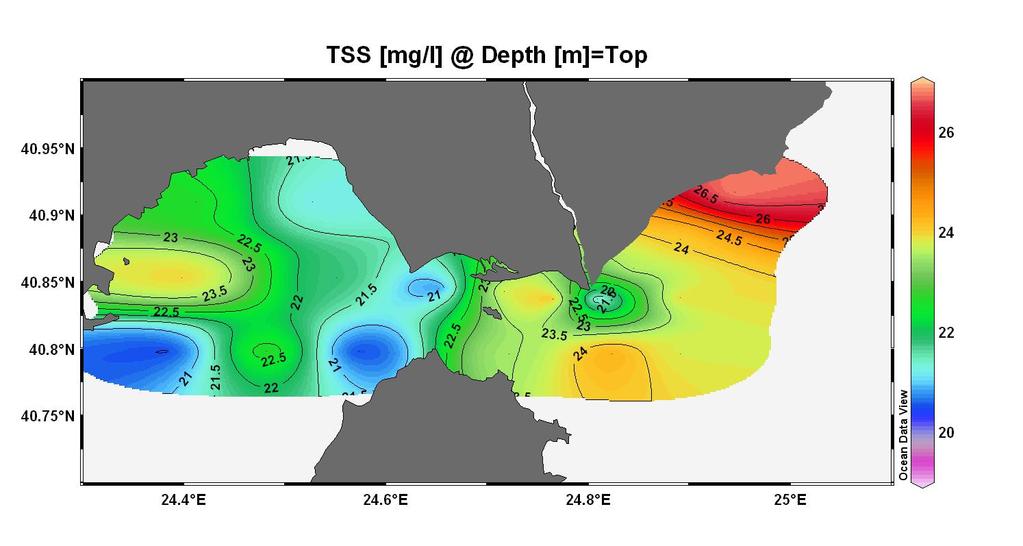

38 Κατανομή TSS στην Επιφάνεια (23/1/07)

39 Κατανομή TSS στην Επιφάνεια (25/4/07)

40 Κατανομή TSS στην Επιφάνεια (20/9/07)

41 Κατανομή TSS στο Πυθμένα (28/3/06)

42 Κατανομή TSS στο Πυθμένα (2/8/06)

43 Κατανομή TSS στο Πυθμένα (23/1/07)

44 Κατανομή TSS στο Πυθμένα (25/4/07)

45 Κατανομή TSS στο Πυθμένα (20/9/07)

46 Καμπύλη Συσχέτισης Μετρήσεων ΑΣ (TSS) και Σήματος του Οργάνου OBS TSS (mg/l) y = x R 2 = OBS Counts

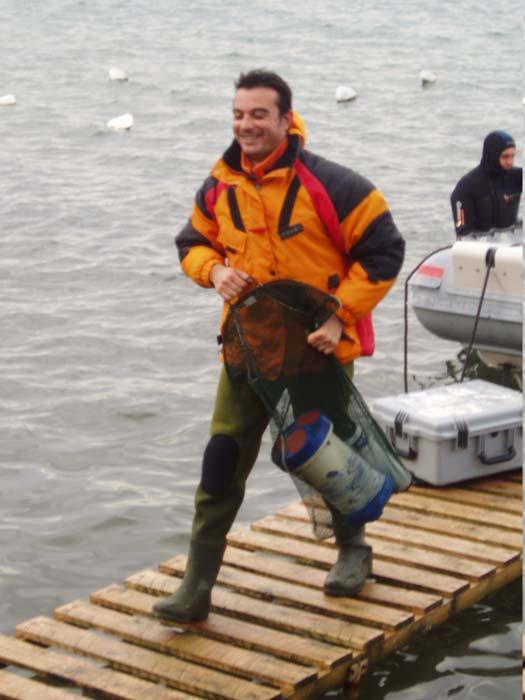

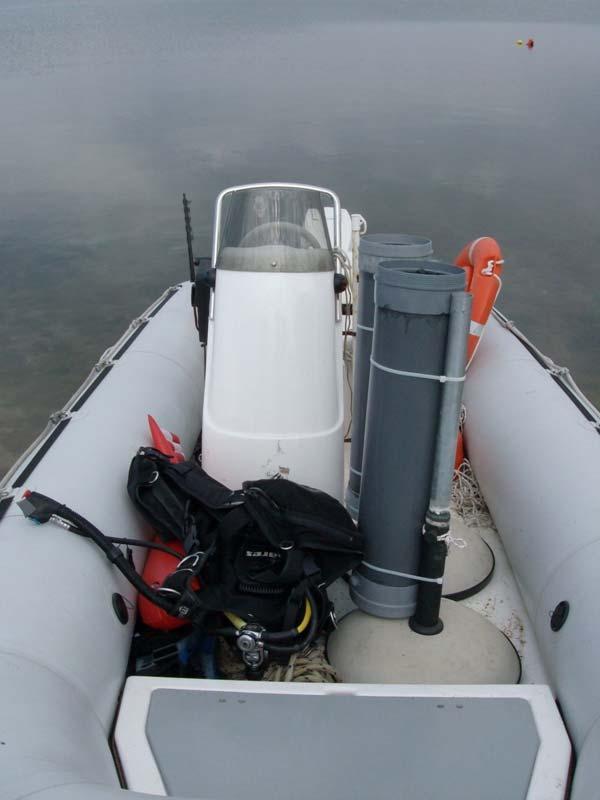

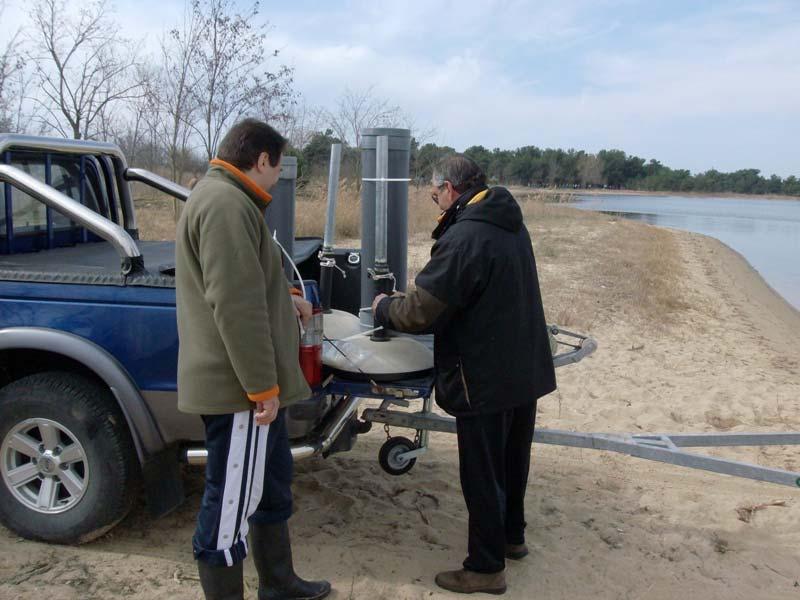

47 Εικόνες από την Εγκατάσταση των Παγίδων Ιζήματος

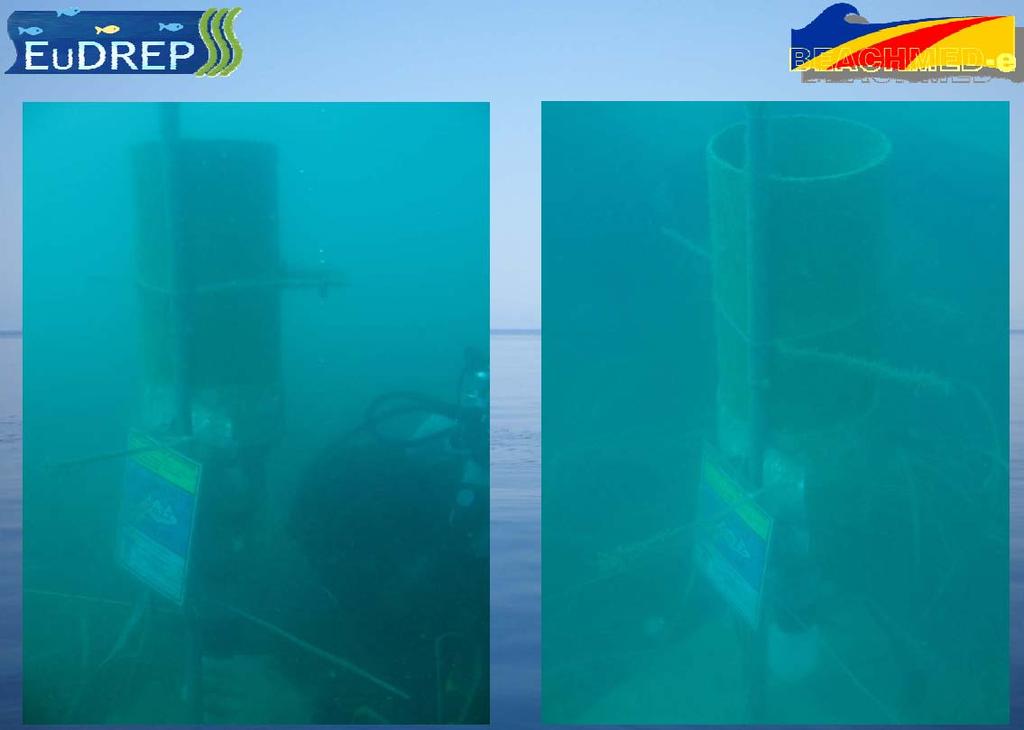

48 Παγίδες Ιζήματος βυθισμένες στη θάλασσα

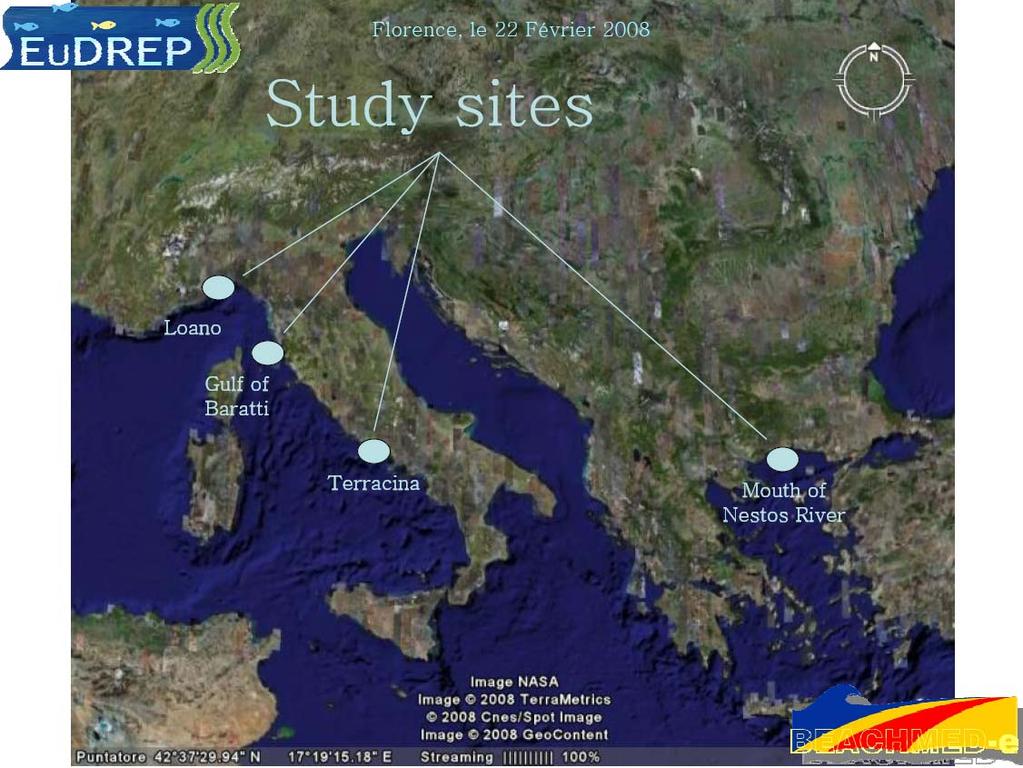

49 ΑΝΑΛΟΓΕΣ ΕΡΕΥΝΕΣ ΣΤΗΝ ΙΤΑΛΙΑ

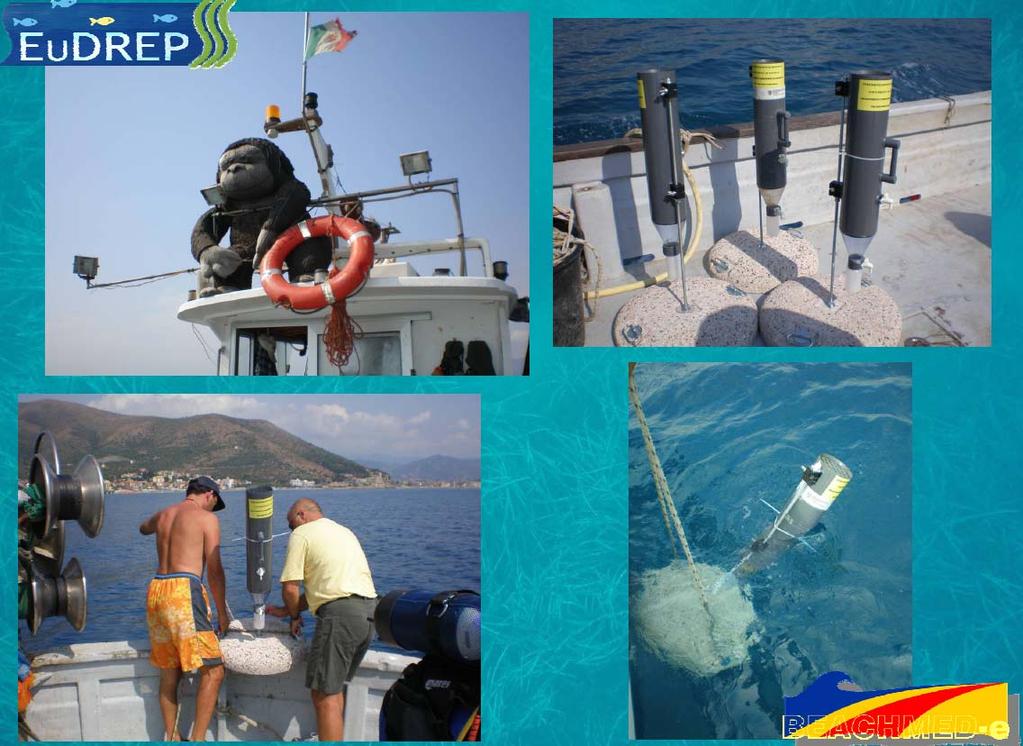

50 Περιοχή Λοάνο, Ιταλία

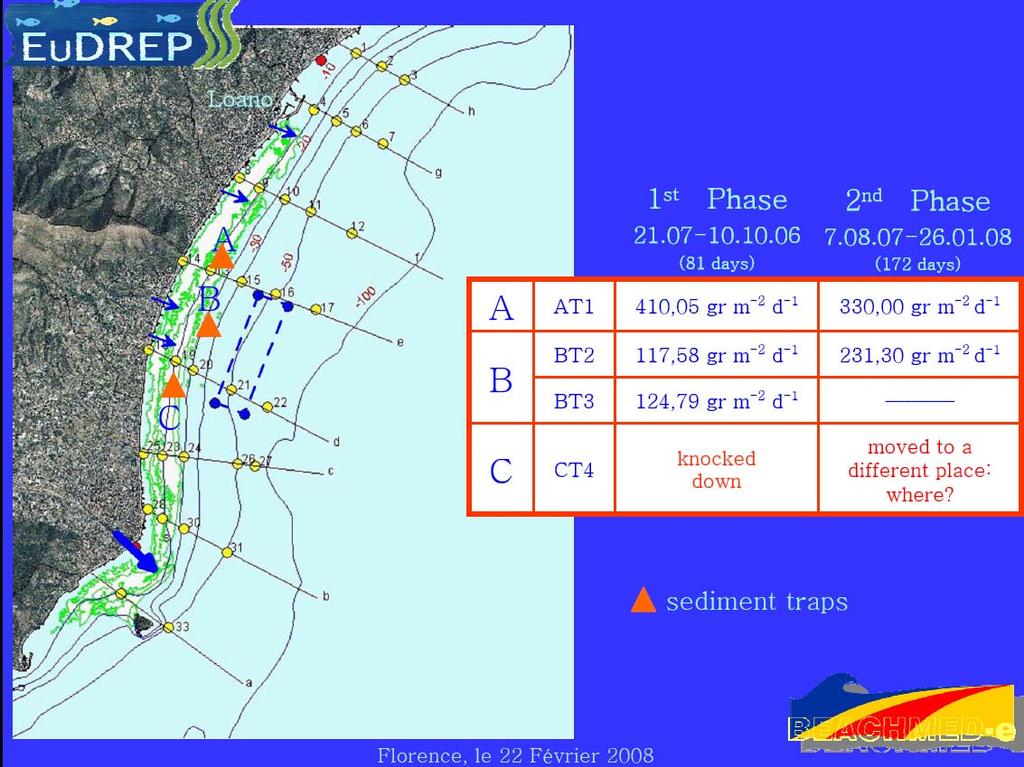

51 Αποτελέσματα παροχής ιζήματος στην περιοχή Λοάνο

52 Περιοχή Τερρασίνα, Ιταλία

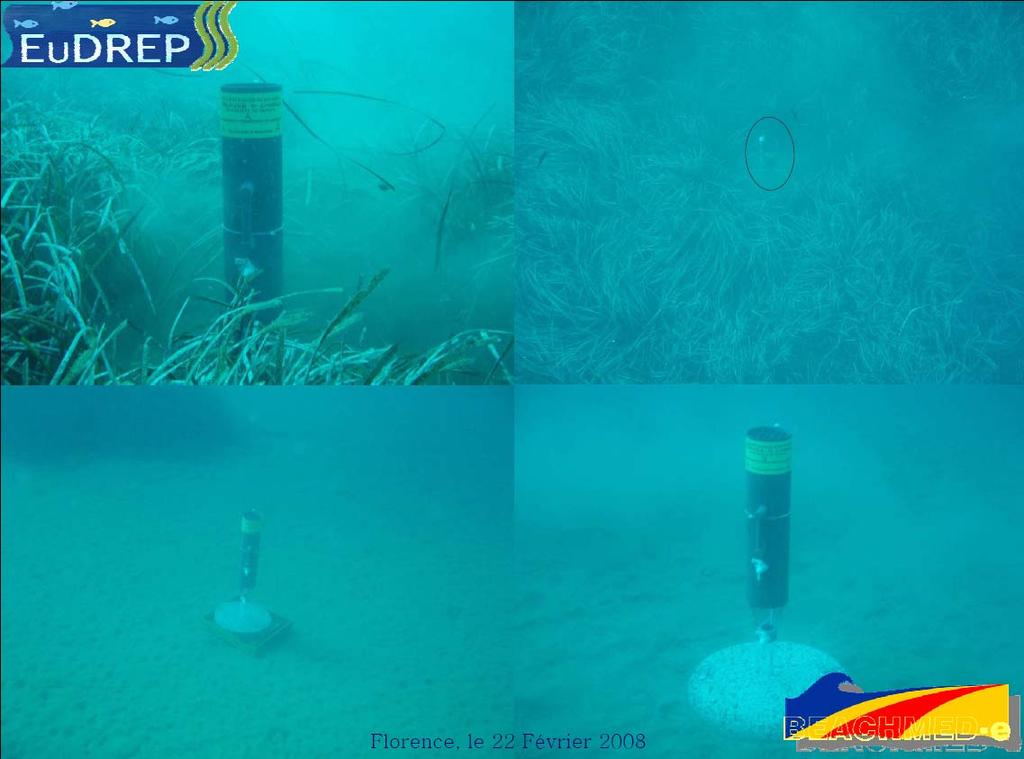

53 Κόλπος Μπαράτι, Ιταλία

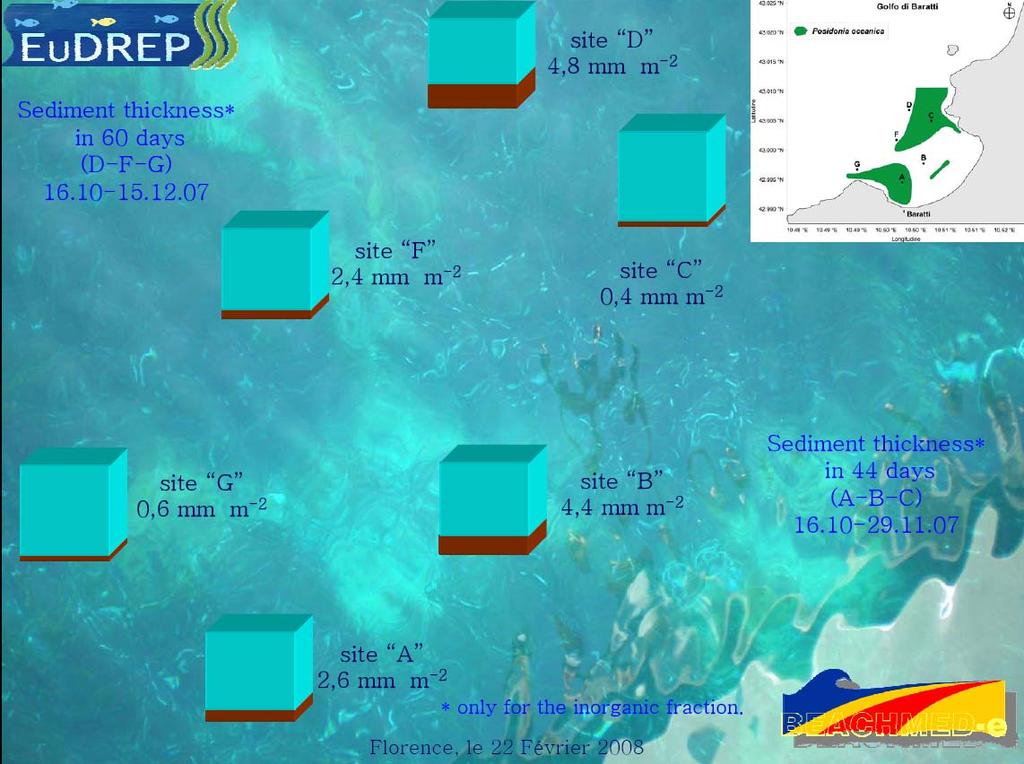

54 Αποτελέσματα παροχής ιζήματος στην περιοχή Μπαράτι

55

56 Ομάδα Εργασίας ΕΥΧΑΡΙΣΤΩ!!!
