1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΝΕΑΠΟΛΗΣ-ΣΥΚΕΩΝ ΙΕΥΘΥΝΣΗ ΤΕΧΝ. ΥΠΗΡΕΣΙΩΝ «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΗΜΟΥ ΝΕΑΠΟΛΗΣ- ΣΥΚΕΩΝ» Αριθ. Μελέτης: 98/2015 CPV : ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ ΠΡΟ ΙΑΓΡΑΦΩΝ «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ» ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ: ,89

2 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΝΕΑΠΟΛΗΣ-ΣΥΚΕΩΝ ΙΕΥΘΥΝΣΗ ΤΕΧΝ. ΥΠΗΡΕΣΙΩΝ «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΗΜΟΥ ΝΕΑΠΟΛΗΣ- ΣΥΚΕΩΝ» Αριθ. Μελέτης: 98/2015 CPV : Τ Ε Χ Ν Ι Κ Η Ε Κ Θ Ε Σ Η ΑΡΘΡΟ 1 ο Αντικείµενο της προµήθειας Οι παρούσες τεχνικές προδιαγραφές προϋπολογισµού ,89 συµπεριλαµβανοµένου του ΦΠΑ, ( , ,39 Φ.Π.Α. = ,89) συντάσσονται µετά από προφορική εντολή του κ. ηµάρχου και αφορούν την προµήθεια και εγκατάσταση οργάνων παιδικών χαρών του ήµου Νεάπολης- Συκεών.. Η µελέτη αυτή λειτουργεί συµπληρωµατικά των υπ αριθµ. 94/15 µελέτης «Συντήρηση, Επισκευή και Ανακατασκευή Παιδικών Χαρών (.Ε. Πεύκων)», υπ αριθµ. 96/15 µελέτης «Συντήρηση, Επισκευή και Ανακατασκευή Παιδικών Χαρών (.Ε. Νεάπολης)» και υπ αριθµ. 95/15 µελέτης «Συντήρηση, Επισκευή και Ανακατασκευή Παιδικών Χαρών (.Ε. Αγ. Παύλου)» στην οποία προβλέπονται οι εργασίες διαµόρφωσης των χώρων των Παιδικών Χαρών, όσο αφορά το φυσικό ανάγλυφο, την λειτουργικότητα και την ασφάλεια τους. Στόχος των παραπάνω µελετών είναι η βελτιστοποίηση και ο εξοπλισµός των υφιστάµενων χώρων ώστε να πληρούν πλέον όλες τις απαραίτητες προϋποθέσεις για να πιστοποιηθούν σύµφωνα µε τις προδιαγραφές της υπ αριθµ.28492/2009 Απόφασης Υπουργού Εσωτερικών, όπως αυτή τροποποιήθηκε και συµπληρώθηκε µε την υπ αριθµ.27934/2014 και την εγκύκλιο 44/2014 αντίστοιχα, αλλά κυρίως για να εξασφαλιστεί η υγιεινή και ασφάλεια των παιδιών που είναι και οι χρήστες των χώρων αυτών. Η δαπάνη θα βαρύνει κωδικό του προϋπολογισµού εξόδων Οικ. Έτους 2016 κατόπιν αναµόρφωσης. 2

3 ΑΡΘΡΟ 2 ο Ισχύουσες διατάξεις 1. Η αριθµ /93 Υπ. Απόφαση "Περί Ενιαίου Κανονισµού Προµηθειών Οργανισµών Τοπικής Αυτοδιοίκησης" (ΕΚΠΟΤΑ). (ΦΕΚ 185/Β) 2. Ο Ν. 2286/95 «Προµήθειες του δηµόσιου τοµέα και ρυθµίσεις συναφών θεµάτων» (ΦΕΚ 19/Α) 3. Η Π1/3305/ (ΦΕΚ 1789 Β / ), απόφαση Υφυπουργού Οικονοµικών, Ανταγωνιστικότητας και Ναυτιλίας. 4. Ο Ν. 3852/10 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και Αποκεντρωµένης ιοίκησης Πρόγραµµα Καλλικράτης (ΦΕΚ 87 Α / ) 5. Η εγκύκλιος 3/11543/ του Υπουργείου Εσωτερικών, Γενική /νση Τοπικής Αυτοδιοίκησης, /νση Τεχνικών Υπηρεσιών, Τµήµα Γενικών Υποθέσεων 6. Ο Ν. 4155/2013 «Εθνικό Σύστηµα Ηλεκτρονικών ηµοσίων Συµβάσεων και άλλες διατάξεις» 7. Ο Ν. 3861/10 (ΦΕΚ 112Α/ ) «Ενίσχυση της διαφάνειας µε την υποχρεωτική ανάρτηση νόµων και πράξεων των κυβερνητικών οργάνων, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο «Πρόγραµµα ιαύγεια» και άλλες διατάξεις» 8. Οι διατάξεις του άρθρου 157 του Ν. 4281/14 «Μέτρα στήριξης και ανάπτυξης της Ελληνικής οικονοµίας, οργανωτικά θέµατα Υπουργείου Οικονοµικών και άλλες διατάξεις» ΣΥΚΙΕΣ 15 / 12 / 2015 ΟΙ ΣΥΝΤΑΞΑΣΕΣ 1. ΤΑΚΑ ΕΥΓΕΝΙΑ Π.Ε. ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ 2. ΣΙΑΜΑΤΡΑ ΕΛΕΝΗ Π.Ε. ΓΕΩΠΟΝΟΣ 3

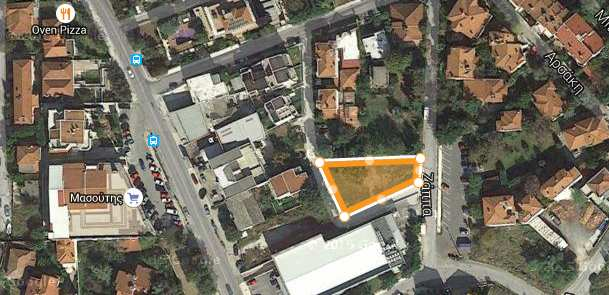

4 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΝΕΑΠΟΛΗΣ-ΣΥΚΕΩΝ ΙΕΥΘΥΝΣΗ ΤΕΧΝ. ΥΠΗΡΕΣΙΩΝ «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΗΜΟΥ ΝΕΑΠΟΛΗΣ- ΣΥΚΕΩΝ» Αριθ. Μελέτης: 98/2015 CPV : ΠΡΟΜΕΤΡΗΣΗ Η παρούσα µελέτη αφορά την προµήθεια και τοποθέτηση οργάνων παιχνιδιού παιδικής χαράς, των δαπέδων ασφαλείας τους καθώς και τις αποκαταστάσεις των υφιστάµενων οργάνων που θα διατηρηθούν, συνολικά σε έξι θεµατικές παιδικές χαρές στη.ε. Πεύκων, σε δύο παιδικές χαρές νηπιαγωγείων στη.ε. Πεύκων, σε επτά παιδικές χαρές στη.ε. Νεάπολης και σε πέντε παιδικές χαρές στη.ε. Αγίου Παύλου του ήµου Νεάπολης- Συκεών. Συγκεκριµένα πρόκειται για τους εξής χώρους, όπου παλαιότερα λειτουργούσαν παιδικές χαρές αλλά αποµακρύνθηκε ο εξοπλισµός τους λόγω ακαταλληλότητας τους: Α. ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΠΕΥΚΩΝ 1. Η Παιδική Χαρά «Εξοχή», επί των οδών Ζάπα και Μαρασλή (ΟΤ Γ137Α) Εικόνα 1: Άποψη περιοχής Επέµβασης 4

5 Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια µε κάθισµα φωλιά ΤΕΜ 1 2 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 3 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 4 Σύνθετο παίδων θεριστική µηχανή ΤΕΜ 1 5 Παιχνίδι ελατηρίου λαγός 6 ιπλό παιχνίδι ελατηρίου πρόβατο 7 ιπλό παιχνίδι ελατηρίου σαλιγκάρι 8 ιπλό παιχνίδι ελατηρίου πασχαλίτσα 9 Παιχνίδι ελατηρίου παπάκι 10 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 1 ΤΕΜ 1 ΤΕΜ 1 ΤΕΜ 1 ΤΕΜ 1 ΤΕΜ 11 Ξύλινο κιόσκι ΤΕΜ 1 12 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 13 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 14 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 18 Τριπλός κάδος ανακύκλωσης ΤΕΜ 2 2. Η Παιδική Χαρά «ιάστηµα», επί των οδών Αγ. Τριάδος- Αγ. ηµητρίου- Αγ. Γεωργίου (ΟΤ Γ158Α) Εικόνα 2: Άποψη περιοχής Επέµβασης 5

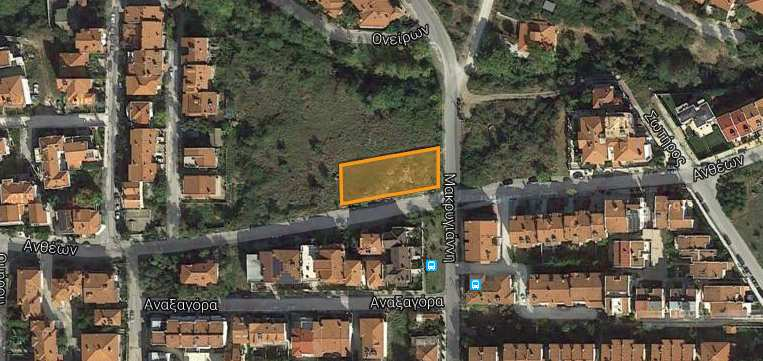

6 Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια τριθέσια µε κάθισµα φωλιά ΤΕΜ 1 2 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 3 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 4 Μεταλλικό σύνθετο παίδων διαστηµόπλοιο ΤΕΜ 1 5 ιπλό παιχνίδι ελατηρίου αστέρι ΤΕΜ 1 6 ιπλό παιχνίδι ελατηρίου αεροπλανάκι ΤΕΜ 1 7 Χωροδικτύωµα ΤΕΜ 1 8 ίσκος ισορροπίας ΤΕΜ 1 9 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 13 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 3. Η Παιδική Χαρά «Βυθός», επί των οδών Λεωφόρος 6 Ανθέων- Ρόδων (ΟΤΓ107Α) Εικόνα 3: Άποψη περιοχής Επέµβασης Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 2 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 3 Σύνθετο παίδων καράβι ΤΕΜ 1 4 Παιχνίδι διπλού ελατηρίου βάρκα ΤΕΜ 1 5 Παιχνίδι ελατηρίου ιππόκαµπος ΤΕΜ 1 6

7 6 Παιχνίδι ελατηρίου δελφίνι ΤΕΜ 1 7 Κιόσκι ΤΕΜ 1 8 Κάδος απορριµµάτων «δελφίνι» ΤΕΜ 2 9 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 13 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 4. Η Παιδική Χαρά «Λουλούδια», επί των οδών Αρτέµιδος- Απόλλωνος- Βάκχου- Προµηθέως (ΟΤΓ483) Εικόνα 4: Άποψη περιοχής Επέµβασης Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤ Α 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 ιπλό παιχνίδι ελατηρίου πεταλούδα ΤΕΜ 2 3 ιπλό παιχνίδι ελατηρίου ακρίδα ΤΕΜ 1 4 Κιόσκι ΤΕΜ 1 5 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 6 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 7 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 8 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 11 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 7

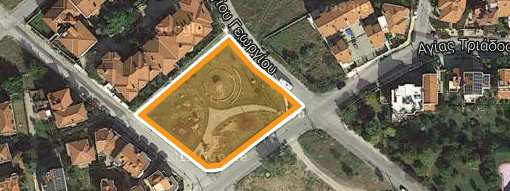

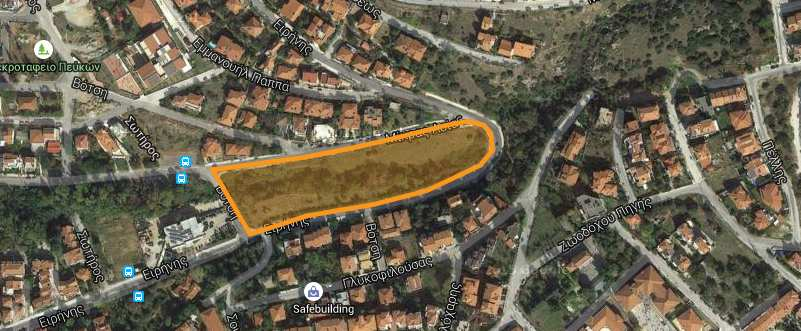

8 5. Η Παιδική Χαρά «Μαργαρίτα», επί των οδών Ρίτσου- Ποιήσεως (ΟΤ90Α) Εικόνα 5: Άποψη περιοχής Επέµβασης Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια τριθέσια ξύλινη (2παίδων+1νηπ) ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 3 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 4 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 5 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 1 8 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 6. Η Παιδική Χαρά «Τέσσερις εποχές», επί των οδών Λεωφόρος 8 Ειρήνης-Βότση- Μ. Ασίας (Κ.Χ11) Εικόνα 6: Άποψη περιοχής Επέµβασης 8

9 Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Κούνια διθέσια ξύλινη νηπίων ΤΕΜ 1 3 Παγκάκι ξύλινο ΤΕΜ 10 4 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 2 5 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 6 Κάδος απορριµµάτων ξύλινος ΤΕΜ 3 7 Κιόσκι ΤΕΜ 2 8 Σύνθετο παίδων µε 3 πύργους, αναρριχήσεις και τσουλήθρα ΤΕΜ 1 9 Σύνθετο σπιτάκι δάσους νηπίων µε τσουλήθρα ΤΕΜ 1 10 Σύνθετο πολλαπλών αναρριχήσεων- δενδρόσπιτο ΤΕΜ 1 11 Τραπέζι πινγκ πονγκ ΤΕΜ 2 12 Τραπεζοπάγκος πικ νικ ΤΕΜ 5 13 Τραπέζι µε καθίσµατα παιδιών ΤΕΜ 6 14 Όργανο εκγύµνασης µασάζ κάτω άκρων ΤΕΜ 2 15 Όργανο εκγύµνασης ποδήλατο χεριών ΤΕΜ 1 16 Όργανο εκγύµνασης όµων /ραχιαίων /τετρακεφάλων ΤΕΜ 1 17 ιπλό όργανο πιέσεων κάτω άκρων ΤΕΜ 1 18 Τριπλό όργανο πολλαπλής εκγύµνανσης ΤΕΜ 1 19 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 80ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 100ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 24 Τριπλός κάδος ανακύκλωσης ΤΕΜ 2 9

10 7. Η Παιδική Χαρά του 4 ου Νηπιαγωγείου Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Ξύλινο σύνθετο «καράβι» ΤΕΜ 1 2 ίσκος ισορροπίας ΤΕΜ 1 3 Προστατευτικό στέγαστρο ΤΕΜ 1 4 Τραµπάλα ελατηρίου «βατραχάκια» ΤΕΜ 2 5 Εστία ποδοσφαίρου 5Χ5 ΤΕΜ 1 6 Σχολική µπασκέτα ΤΕΜ 1 7 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό ΤΕΜ 2 υλικό 8. Η Παιδική Χαρά του 3 ου Νηπιαγωγείου Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ 1 Σύνθετο νηπίων παίδων µε αναρριχήσεις και 2 τσουλήθρες «παλέτα» ΠΟΣΟΤΗΤΑ ΤΕΜ 1 2 Εστία ποδοσφαίρου 5Χ5 ΤΕΜ 2 3 Τέντα σκίασης ΤΕΜ 2 4 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό ΤΕΜ 1 υλικό Β. ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΕΑΠΟΛΗΣ 1. Η Παιδική Χαρά Βενιζέλου- Συριοπούλου (έναντι πρώην δηµαρχείου Νεάπολης) Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 3 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 4 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ

11 5 Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 2. Η Παιδική Χαρά Κασίµη- εµερτζή (πάρκο Κασίµη) Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια µεταλλική µε κάθισµα φωλιά ΤΕΜ 2 2 Τραµπάλα 4θέσια ξύλινοι κορµοί ΤΕΜ 1 4 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 7 Αντικατάσταση µερών σύνθετου (Κασίµη) ΤΕΜ 1 3. Η Παιδική Χαρά Κασταµονής- Μητροπόλεως (Στρεµπενιώτη) Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Σύνθετη γραµµική αναρρίχηση παίδων ΤΕΜ 1 2 Σύνθετη αναρρίχηση παίδων ΤΕΜ 1 3 Σύνθετη γραµµική αναρρίχηση ΤΕΜ 1 4 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 5 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 80ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 100ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 4 12 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 13 Αντικατάσταση µερών σύνθετου (Στρεµπενιώτη) ΤΕΜ 1 14 Ξύλινο σύνθετο «καράβι» ΤΕΜ 1 15 Σύνθετο σπιτάκι δάσους νηπίων µε τσουλήθρα ΤΕΜ 1 11

12 4. Η Παιδική Χαρά Μητροπόλεως- Παγκάλου Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 3 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 4 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 5. Η Παιδική Χαρά Ρ. Φεραίου- Ηπείρου- Χατζούδη Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 3 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 4 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 6. Η Παιδική Χαρά αβάκη- Ζάκα Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 3 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 4 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 4 5 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 7. Η Παιδική Χαρά αβάκη- ιδυµοτείχου Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κάδος απορριµµάτων «δελφίνι» ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 3 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 12

13 4 Μονό παιχνίδι ελατηρίου ελέφαντας ΤΕΜ 1 5 ιπλό παιχνίδι ελατηρίου ακρίδα ΤΕΜ 1 6 Τραµπάλα ελατηρίου «βατραχάκια» ΤΕΜ 1 7 Κούνια διθέσια ξύλινη νηπίων ΤΕΜ 1 8 Σύνθετο «Μέλισσα» ΤΕΜ 1 9 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 1. Η Παιδική Χαρά Πρεβέζης- Ικάρου Γ. ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΑΓ. ΠΑΥΛΟΥ Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 3 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 2. Η Παιδική Χαρά Κρήτης- Κιλκίς Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 3 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 2 4 Κάθισµα κούνιας νηπίων µε αλυσίδα ανάρτησης ΤΕΜ 2 5 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 3. Η Παιδική Χαρά Αθ. ιάκου- Αγ. Παύλου Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 2 Κάθισµα κούνιας νηπίων µε αλυσίδα ανάρτησης ΤΕΜ 2 3 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 13

14 4. Η Παιδική Χαρά Σµύρνης- Σωκράτους Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ 1 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 2 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 3 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 2 4 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 5 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 6 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 5. Η Παιδική Χαρά Υδραγωγείου- Καραολή Μ. (Συνοικισµός Ευαγγελίστρια) Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤ Α 1 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 2 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 3 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 4 Αντικατάσταση µερών οργάνου (συνοικ. Ευαγγελίστριας) ΤΕΜ 1 5 Χειρολαβές, αναβολείς ΤΕΜ Ράµπα ανόδου ίσια (Η=950µµ) ΤΕΜ 1 7 Χειρολαβή τραµπάλας ΖΕΥΓΗ 6 8 Καπάκι τάπας ΤΕΜ 50 9 Καπάκι κολώνας ΤΕΜ Μεταλλική χειρολαβή τραµπάλας ΤΕΜ 3 11 Μεταλλική µπάρα L=800 µε λαπάτσες συγκράτησεις ΤΕΜ 6 12 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη HPL ΤΕΜ 2 13 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη PLY κοµπλέ ΤΕΜ 2 14 Συρµατόσχοινο Μ.M Ξυλεία Μ3 0,5 14

15 Α ΠΕΥΚΩΝ Α..Ε. ΠΕΥΚΩΝ Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ Παιδική Χαρά «Εξοχή», επί των οδών Ζάπα και Μαρασλή (ΟΤ Γ137Α) 1 Κούνια µε κάθισµα φωλιά ΤΕΜ 1 2 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 3 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 4 Σύνθετο παίδων θεριστική µηχανή ΤΕΜ 1 5 Παιχνίδι ελατηρίου λαγός ΤΕΜ 1 6 ιπλό παιχνίδι ελατηρίου πρόβατο ΤΕΜ 1 7 ιπλό παιχνίδι ελατηρίου σαλιγκάρι ΤΕΜ 1 8 ιπλό παιχνίδι ελατηρίου πασχαλίτσα ΤΕΜ 1 9 Παιχνίδι ελατηρίου παπάκι ΤΕΜ 1 10 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 11 Ξύλινο κιόσκι ΤΕΜ 1 12 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 13 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 14 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 18 Τριπλός κάδος ανακύκλωσης ΤΕΜ 2 Παιδική Χαρά «ιάστηµα», επί των οδών Αγ. Τριάδος- Αγ. ηµητρίου- Αγ. Γεωργίου (ΟΤ Γ158Α) 19 Κούνια τριθέσια µε κάθισµα φωλιά ΤΕΜ 1 20 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 21 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 22 Μεταλλικό σύνθετο παίδων διαστηµόπλοιο ΤΕΜ 1 23 ιπλό παιχνίδι ελατηρίου αστέρι ΤΕΜ 1 24 ιπλό παιχνίδι ελατηρίου αεροπλανάκι ΤΕΜ 1 25 Χωροδικτύωµα ΤΕΜ 1 26 ίσκος ισορροπίας ΤΕΜ 1 15

16 27 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 31 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά «Βυθός», επί των οδών Λεωφόρος 6 Ανθέων- Ρόδων (ΟΤΓ107Α) 32 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 1 33 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 1 34 Σύνθετο παίδων καράβι ΤΕΜ 1 35 Παιχνίδι διπλού ελατηρίου βάρκα ΤΕΜ 1 36 Παιχνίδι ελατηρίου ιππόκαµπος ΤΕΜ 1 37 Παιχνίδι ελατηρίου δελφίνι ΤΕΜ 1 38 Κιόσκι ΤΕΜ 1 39 Κάδος απορριµµάτων «δελφίνι» ΤΕΜ 2 40 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 44 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά «Λουλούδια», επί των οδών Αρτέµιδος- Απόλλωνος- Βάκχου- Προµηθέως (ΟΤΓ483) 45 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 46 ιπλό παιχνίδι ελατηρίου πεταλούδα ΤΕΜ 2 47 ιπλό παιχνίδι ελατηρίου ακρίδα ΤΕΜ 1 48 Κιόσκι ΤΕΜ 1 49 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 50 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 51 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 52 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 55 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 16

17 Παιδική Χαρά «Μαργαρίτα», επί των οδών Ρίτσου- Ποιήσεως (ΟΤ90Α) 56 Κούνια τριθέσια ξύλινη (2παίδων+1νηπ) ΤΕΜ 1 57 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 58 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 59 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 60 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 1 63 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά «Τέσσερις εποχές», επί των οδών Λεωφόρος 8 Ειρήνης-Βότση- Μ. Ασίας (Κ.Χ11) 64 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 65 Κούνια διθέσια ξύλινη νηπίων ΤΕΜ 1 66 Παγκάκι ξύλινο ΤΕΜ Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 2 68 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 69 Κάδος απορριµµάτων ξύλινος ΤΕΜ 3 70 Κιόσκι ΤΕΜ 2 71 Σύνθετο παίδων µε 3 πύργους, αναρριχήσεις και τσουλήθρα ΤΕΜ 1 72 Σύνθετο σπιτάκι δάσους νηπίων µε τσουλήθρα ΤΕΜ 1 73 Σύνθετο πολλαπλών αναρριχήσεων- δενδρόσπιτο ΤΕΜ 1 74 Τραπέζι πινγκ πονγκ ΤΕΜ 2 75 Τραπεζοπάγκος πικ νικ ΤΕΜ 5 76 Τραπέζι µε καθίσµατα παιδιών ΤΕΜ 6 77 Όργανο εκγύµνασης µασάζ κάτω άκρων ΤΕΜ 2 78 Όργανο εκγύµνασης ποδήλατο χεριών ΤΕΜ 1 79 Όργανο εκγύµνασης όµων /ραχιαίων /τετρακεφάλων ΤΕΜ 1 80 ιπλό όργανο πιέσεων κάτω άκρων ΤΕΜ 1 81 Τριπλό όργανο πολλαπλής εκγύµνανσης ΤΕΜ 1 82 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 80ΜΜ Μ

18 85 Χυτό δάπεδο ασφαλείας πάχους 100ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 2 87 Τριπλός κάδος ανακύκλωσης ΤΕΜ 2 Παιδική Χαρά του 4 ου Νηπιαγωγείου 88 Ξύλινο σύνθετο «καράβι» ΤΕΜ 1 89 ίσκος ισορροπίας ΤΕΜ 1 90 Προστατευτικό στέγαστρο ΤΕΜ 1 91 Τραµπάλα ελατηρίου «βατραχάκια» ΤΕΜ 2 92 Εστία ποδοσφαίρου 5Χ5 ΤΕΜ 1 93 Σχολική µπασκέτα ΤΕΜ 1 94 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό ΤΕΜ 2 υλικό Παιδική Χαρά του 3 ου Νηπιαγωγείου 97 Σύνθετο νηπίων παίδων µε αναρριχήσεις και 2 τσουλήθρες «παλέτα» ΤΕΜ 1 98 Εστία ποδοσφαίρου 5Χ5 ΤΕΜ 2 99 Τέντα σκίασης ΤΕΜ Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό ΤΕΜ 1 υλικό Β..Ε. ΝΕΑΠΟΛΗΣ 18

19 Β..Ε. ΝΕΑΠΟΛΗΣ Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ Παιδική Χαρά Βενιζέλου- Συριοπούλου (έναντι πρώην δηµαρχείου Νεάπολης) 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 3 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 4 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά Κασίµη- εµερτζή (πάρκο Κασίµη) 7 Κούνια µεταλλική µε κάθισµα φωλιά ΤΕΜ 2 8 Τραµπάλα 4θέσια ξύλινοι κορµοί ΤΕΜ 1 9 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 13 Αντικατάσταση µερών σύνθετου (Κασίµη) ΤΕΜ 1 Παιδική Χαρά Κασταµονής- Μητροπόλεως (Στρεµπενιώτη) 14 Σύνθετη γραµµική αναρρίχηση παίδων ΤΕΜ 1 15 Σύνθετη αναρρίχηση παίδων ΤΕΜ 1 16 Σύνθετη γραµµική αναρρίχηση ΤΕΜ 1 17 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 18 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 80ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 100ΜΜ Μ Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 4 25 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 19

20 26 Αντικατάσταση µερών σύνθετου (Στρεµπενιώτη) ΤΕΜ 1 27 Ξύλινο σύνθετο «καράβι» ΤΕΜ 1 28 Σύνθετο σπιτάκι δάσους νηπίων µε τσουλήθρα ΤΕΜ 1 Παιδική Χαρά Μητροπόλεως- Παγκάλου 29 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 30 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 31 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 32 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά Ρ. Φεραίου- Ηπείρου- Χατζούδη 35 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 36 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 37 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 38 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά αβάκη- Ζάκα 39 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 40 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 41 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 42 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 4 43 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά αβάκη- ιδυµοτείχου 46 Κάδος απορριµµάτων «δελφίνι» ΤΕΜ 1 47 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 48 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 49 Μονό παιχνίδι ελατηρίου ελέφαντας ΤΕΜ 1 50 ιπλό παιχνίδι ελατηρίου ακρίδα ΤΕΜ 1 51 Τραµπάλα ελατηρίου «βατραχάκια» ΤΕΜ 1 20

21 52 Κούνια διθέσια ξύλινη νηπίων ΤΕΜ 1 53 Σύνθετο «Μέλισσα» ΤΕΜ 1 54 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ Μ Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ Μ Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Γ. Γ..Ε. ΑΓ. ΠΑΥΛΟΥ Α/Α ΕΙ ΟΣ ΜΟΝΑ Α ΜΕΤΡΗΣΗΣ ΠΟΣΟΤΗΤΑ Παιδική Χαρά Πρεβέζης- Ικάρου 1 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 2 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 3 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά Κρήτης- Κιλκίς 4 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 1 5 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 6 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 2 7 Κάθισµα κούνιας νηπίων µε αλυσίδα ανάρτησης ΤΕΜ 2 8 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Παιδική Χαρά Αθ. ιάκου- Αγ. Παύλου 9 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 10 Κάθισµα κούνιας νηπίων µε αλυσίδα ανάρτησης ΤΕΜ 2 11 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 Η Παιδική Χαρά Σµύρνης- Σωκράτους 12 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 2 13 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 14 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 2 15 Κάδος απορριµµάτων «βάτραχος» ΤΕΜ 1 16 Κάδος απορριµµάτων «αρκούδος» ΤΕΜ 1 17 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 21

22 Παιδική Χαρά Υδραγωγείου- Καραολή Μ. (Συνοικισµός Ευαγγελίστρια) 18 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 3 19 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 1 20 Τριπλός κάδος ανακύκλωσης ΤΕΜ 1 21 Αντικατάσταση µερών οργάνου (συνοικ. Ευαγγελίστριας) ΤΕΜ 1 22 Χειρολαβές, αναβολείς ΤΕΜ Ράµπα ανόδου ίσια (Η=950µµ) ΤΕΜ 1 24 Χειρολαβή τραµπάλας ΖΕΥΓΗ 6 25 Καπάκι τάπας ΤΕΜ Καπάκι κολώνας ΤΕΜ Μεταλλική χειρολαβή τραµπάλας ΤΕΜ 3 28 Μεταλλική µπάρα L=800 µε λαπάτσες συγκράτησεις ΤΕΜ 6 29 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη HPL ΤΕΜ 2 30 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη PLY κοµπλέ ΤΕΜ 2 31 Συρµατόσχοινο Μ.M Ξυλεία Μ3 0,5 22

23 ΣΥΝΟΛΙΚΟΣ ΠΙΝΑΚΑΣ Α/Α ΕΙ ΟΣ Μ.Μ. ΠΟΣΟΤΗΤΑ 1 Κούνια τριθέσια µε κάθισµα φωλιά ΤΕΜ 1 2 Κούνια µεταλλική µε κάθισµα φωλιά ΤΕΜ 3 3 Κούνια τριθέσια ξύλινη παίδων ΤΕΜ 3 4 Κούνια τριθέσια ξύλινη νηπίων ΤΕΜ 3 5 Κούνια τριθέσια ξύλινη µικτή (2παίδων+1νηπ) ΤΕΜ 1 6 Κούνια διθέσια ξύλινη παίδων ΤΕΜ 5 7 Κούνια διθέσια ξύλινη νηπίων ΤΕΜ 2 8 Σύνθετο παίδων θεριστική µηχανή ΤΕΜ 1 9 Μεταλλικό σύνθετο παίδων διαστηµόπλοιο ΤΕΜ 1 10 Σύνθετο παίδων καράβι ΤΕΜ 1 11 Σύνθετο παίδων µε 3 πύργους, αναρριχήσεις και τσουλήθρα ΤΕΜ 1 12 Σύνθετο σπιτάκι δάσους νηπίων µε τσουλήθρα ΤΕΜ 2 13 Σύνθετο πολλαπλών αναρριχήσεων- δενδρόσπιτο ΤΕΜ Χωροδικτύωµα ΤΕΜ 1 ίσκος ισορροπίας ΤΕΜ 2 Παιχνίδι ελατηρίου λαγός ΤΕΜ 1 Παιχνίδι ελατηρίου παπάκι ΤΕΜ 1 Παιχνίδι ελατηρίου ιππόκαµπος ΤΕΜ 1 Παιχνίδι ελατηρίου δελφίνι ΤΕΜ 1 ιπλό παιχνίδι ελατηρίου σαλιγκάρι ΤΕΜ 1 ιπλό παιχνίδι ελατηρίου πασχαλίτσα ΤΕΜ 1 ιπλό παιχνίδι ελατηρίου πρόβατο ΤΕΜ 1 23

24 23 ιπλό παιχνίδι ελατηρίου αστέρι ΤΕΜ ιπλό παιχνίδι ελατηρίου αεροπλανάκι ΤΕΜ 1 Παιχνίδι διπλού ελατηρίου βάρκα ΤΕΜ 1 ιπλό παιχνίδι ελατηρίου πεταλούδα ΤΕΜ 2 ιπλό παιχνίδι ελατηρίου ακρίδα ΤΕΜ 2 Μονό παιχνίδι ελατηρίου ελέφαντας ΤΕΜ 1 Τραµπάλα ελατηρίου «βατραχάκια» ΤΕΜ 3 Τραµπάλα 4θέσια ξύλινοι κορµοί ΤΕΜ 1 Σύνθετο νηπίων παίδων µε αναρριχήσεις και 2 τσουλήθρες «παλέτα» ΤΕΜ 1 Πληροφοριακή πινακίδα εγχάρακτη ΤΕΜ 10 Κάθισµα κούνιας παίδων µε αλυσίδα ανάρτησης ΤΕΜ 8 Κάθισµα κούνιας νηπίων µε αλυσίδα ανάρτησης ΤΕΜ 4 Ξύλινο κιόσκι ΤΕΜ 5 Παγκάκι ξύλινο ΤΕΜ 10 Παγκάκι µε χυτοσιδηρό σκελετό ΤΕΜ 25 Κάδος απορριµµάτων αρκούδος ΤΕΜ 8 Κάδος απορριµµάτων βάτραχος ΤΕΜ 7 Κάδος απορριµµάτων δελφίνι ΤΕΜ 3 Κάδος απορριµµάτων ξύλινος ΤΕΜ 3 Τραπέζι πινγκ πονγκ ΤΕΜ 2 Τραπεζοπάγκος πικ νικ ΤΕΜ 5 Τραπέζι µε καθίσµατα παιδιών ΤΕΜ 6 Όργανο εκγύµνασης µασάζ κάτω άκρων ΤΕΜ 2 Όργανο εκγύµνασης ποδήλατο χεριών ΤΕΜ 1 Όργανο εκγύµνασης όµων /ραχιαίων /τετρακεφάλων ΤΕΜ 1 24

25 48 ιπλό όργανο πιέσεων κάτω άκρων ΤΕΜ Τριπλό όργανο πολλαπλής εκγύµνανσης ΤΕΜ 1 Ξύλινο σύνθετο «καράβι» ΤΕΜ 2 51 Τέντα σκίασης ΤΕΜ 2 52 Σύνθετο «Μέλισσα» ΤΕΜ Εστία ποδοσφαίρου 5Χ5 ΤΕΜ 3 Σχολική µπασκέτα ΤΕΜ 1 Σύνθετη γραµµική αναρρίχηση παίδων ΤΕΜ 1 Σύνθετη αναρρίχηση παίδων ΤΕΜ 1 Σύνθετη γραµµική αναρρίχηση ΤΕΜ 1 Χειρολαβές, αναβολείς ΤΕΜ 100 Αντικατάσταση µερών σύνθετου (Στρεµπενιώτη) ΤΕΜ 1 Αντικατάσταση µερών σύνθετου (Κασίµη) ΤΕΜ 1 Ράµπα ανόδου ίσια (Η=950µµ) ΤΕΜ 1 Χειρολαβή τραµπάλας ΖΕΥΓΗ 6 63 Αντικατάσταση µερών οργάνου (συνοικ. Ευαγγελίστριας) ΤΕΜ Προστατευτικό στέγαστρο ΤΕΜ 1 Καπάκι τάπας ΤΕΜ 50 Καπάκι κολώνας ΤΕΜ 40 Μεταλλική χειρολαβή τραµπάλας ΤΕΜ 3 Μεταλλική µπάρα L=800 µε λαπάτσες συγκράτησεις ΤΕΜ 6 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη HPL ΤΕΜ 2 Σκεπή πύργου 100Χ100 πάνελ 2/ριχτη PLY κοµπλέ ΤΕΜ 2 Συρµατόσχοινο Μ.M. 10 Ξυλεία Μ3 0,5 25

26 73.1 Χυτό δάπεδο ασφαλείας πάχους 30ΜΜ M Χυτό δάπεδο ασφαλείας πάχους 50ΜΜ M Χυτό δάπεδο ασφαλείας πάχους 70ΜΜ M Χυτό δάπεδο ασφαλείας πάχους 80ΜΜ M Χυτό δάπεδο ασφαλείας πάχους 90ΜΜ M Χυτό δάπεδο ασφαλείας πάχους 100ΜΜ M Τρισδιάστατη θεµατική µορφή από χυτό ελαστικό υλικό ΤΕΜ 18 Τριπλός κάδος ανακύκλωσης ΤΕΜ 20 ΟΙ ΣΥΝΤΑΞΑΣΕΣ ΣΥΚΙΕΣ 15 / 12 / 2015 ΘΕΩΡΗΘΗΚΕ O αναπληρωτής Προϊστάµενος ιεύθυνσης Τ.Υ. 1. ΤΑΚΑ ΕΥΓΕΝΙΑ Π.Ε. ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ 2. ΣΙΑΜΑΤΡΑ ΕΛΕΝΗ Π.Ε. ΓΕΩΠΟΝΟΣ ΑΓΓΕΛΟΧΩΡΙΤΗΣ ΠΑΝΑΓΙΩΤΗΣ ΤΟΠΟΓΡΑΦΟΣ ΜΗΧΑΝΙΚΟΣ Π.Ε 26

27 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΝΕΑΠΟΛΗΣ-ΣΥΚΕΩΝ ΙΕΥΘΥΝΣΗ ΤΕΧΝ. ΥΠΗΡΕΣΙΩΝ «ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΗΜΟΥ ΝΕΑΠΟΛΗΣ- ΣΥΚΕΩΝ» Αριθ. Μελέτης: 98/2015 CPV : ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Με τη µελέτη αυτή πρόκειται να εξοπλιστούν οι παιδικές χαρές ώστε να αποκτήσουν πιο ασφαλή παιχνίδια, πιο ενδιαφέροντα, µε πολλές και νέες δραστηριότητες και να γίνουν οι παιδικές χαρές πιο δελεαστικές και ασφαλής. Επίσης τα νέα παιχνίδια να είναι πιστοποιηµένα και τοποθετηµένα στους χώρους µε τέτοιο τρόπο ώστε να υπάρχουν µεταξύ τους οι απαραίτητες αποστάσεις ασφαλείας όπως ορίζονται από τις ευρωπαϊκές προδιαγραφές. 3.1 ΓΕΝΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1. ΞΥΛΟ Τα ξύλινα µέρη των εγκαταστάσεων παιχνιδιού και αναψυχής και τα εξαρτήµατα για την διακόσµηση των πόλεων να κατασκευάζονται από επιλεγµένο ξύλο δασικής πεύκης που προέρχεται από ξυλεία αρκτικού κύκλου µε πιστοποίηση προέλευσης FSC ή PEFC. Πριν από κάθε επεξεργασία το ξύλο να γίνεται ανθεκτικό στο χρόνο, στους ατµοσφαιρικούς παράγοντες και στα ξυλοφάγα (έντοµα και µύκητες) ακολουθώντας µία επεξεργασία εµποτισµού σε αεροστεγείς κλιβάνους και στη συνέχεια, στις πιο εκτεθειµένες επιφάνειες, να εφαρµόζονται προϊόντα εµποτισµού µε βάση το νερό που προσδίδουν στο ξύλο υδροαπωθητικότητα, προστασία ενάντια στις ακτίνες UV (καταστροφική δράση των ηλιακών ακτινών) και χρωµατισµό στο φινίρισµα. Ο εµποτισµός του ξύλου να γίνεται µέσω µίας επεξεργασίας υπό πίεση (τουλάχιστον 10 bar) µέσα σε έναν κλίβανο µε ηλεκτρονικό χειρισµό. Για τον εµποτισµό σε αεροστεγείς κλιβάνους να χρησιµοποιούνται αποκλειστικά διαλυτικά συντήρησης µε βάση το νερό, που δεν περιέχουν χρώµιο, αρσενικό και οργανικούς διαλύτες (να έχουν δοκιµαστεί στο εργαστήριο (EN 113) και σε πραγµατικές συνθήκες (EN 252) ενάντια στους σηπτικούς µύκητες, τα ξυλοφάγα έντοµα και τους τερµίτες). Αυτός ο κύκλος εµποτισµού, να τηρεί τον Πρότυπο DIN και να γίνεται κατά τέτοιο τρόπο ώστε να επιτευχθεί ο εµποτισµός ολόκληρου του στόµφου, σύµφωνα µε το EN 351-1, µε στόχο να χρησιµοποιείται το ξύλο σε κλάση βιολογικού κινδύνου 4 σύµφωνα µε το EN 335 δηλαδή σε µόνιµη επαφή µε το έδαφος ή το γλυκό νερό. Στη συνέχεια, αφού εµποτιστεί σε αεροστεγείς κλιβάνους, το ξύλο να στεγνώνει, προκειµένου να επιτραπεί η πλήρης προσκόλληση των προστατευτικών αλάτων, έτσι ώστε να γίνουν οι επόµενες επεξεργασίες (επικόλληση και βερνίκωµα) και για να σταθεροποιηθεί το µέγεθος του. 27

28 Μετά από αυτήν την πρώτη επεξεργασία να εφαρµόζονται χρωστικά προϊόντα εµποτισµού µε βάση το νερό πιστοποιηµένα βάσει του Προτύπου EN τα οποία να περιέχουν σε ένα ποσοστό κατά βάρος µικρότερο του 2% ουσίες που έχουν χαρακτηριστεί επιβλαβείς από την Οδηγία της Ε.Ο.Κ. 67/548 και σε ένα ποσοστό κατά βάρος µικρότερο του 1 και του 2% αντίστοιχα οργανικούς και αρωµατικούς διαλύτες. ηλαδή, µετά από τον εµποτισµό υπό πίεση σε αεροστεγείς κλιβάνους, το ξύλο να δέχεται µία επεξεργασία µε βερνίκια που έχουν χρωµατιστεί στο νερό µε ακρυλική/αλκυδική βάση τα οποία δεν περιέχουν χρώµιο, κάδµιο και χλώριο για να επιτευχθεί η προστασία του ξύλου από την εκφυλιστική δράση που οφείλεται στις ακτίνες UV (φωτολυτική δράση στην λιγνίνη, αιτία γκριζαρίσµατος του ξύλου) και χρήση προϊόντων χαµηλών περιβαλλοντικών επιπτώσεων και για τον άνθρωπο και για το περιβάλλον. Επίσης, αυτά τα προϊόντα να συµµορφώνονται µε την Ευρωπαϊκή Οδηγία 76/769/ΕΟΚ η οποία προβλέπει όρια και απαγορεύσεις εισαγωγής στην αγορά και χρήσης ορισµένων επικίνδυνων ουσιών και σκευασµάτων. Στα εξαρτήµατα από ξύλινο έλασµα, που χρησιµοποιούνται εκεί όπου είναι σηµαντική η σταθερότητα του µεγέθους (π.χ. δοκοί στήριξης) και η µείωση των φαινοµένων σκασίµατος, να χρησιµοποιείται µία συγκολλητική ουσία κατασκευής τύπου Ι (χρήση σε εξωτερικό περιβάλλον) σύµφωνη µε το EN 301 και δοκιµασµένη βάσει του Προτύπου EN 302. Αυτή η συγκολλητική ουσία, µονοσυστατικής πολυουρεθανικής βάσης, να περιέχει λιγότερο από 5% οργανικούς διαλύτες, να µην περιέχει φορµαλδεΰδη (κλάση εκποµπών 0) σύµφωνα µε το DIN Να είναι δοκιµασµένη σύµφωνα µε το EN 71-3 προκειµένου να υπάρχει η δυνατότητα να µετρηθεί η διαρροή τοξικών στοιχείων (αντιµόνιο, αρσενικό, βάριο, κ.λ.π.) και µη δείχνοντας καµία υπέρβαση από τα όρια που ορίζονται από τον Κανονισµό και εποµένως να είναι κατάλληλη για τη συγκόλληση εκείνων των εξαρτηµάτων από ξύλινο έλασµα που προορίζονται για µικρά παιδιά, τα οποία είναι πολύ ευαίσθητα στις ρυπαντικές ουσίες. 2. ΛΑΚΑΡΙΣΜΕΝΑ ΚΟΝΤΡΑ ΠΛΑΚΕ ΑΠΟ ΠΟΛΥΣΤΡΩΜΑΤΙΚΟ ΘΑΛΑΣΣΗΣ Οι λακαρισµένες επιφάνειες να είναι κατασκευασµένες από πολυστρωµατικό ξύλο θαλάσσης, από σηµύδα και φαινολική κόλλα κατάλληλη για χρήση σε εξωτερικό περιβάλλον. Τα κόντρα πλακέ να ανήκουν στην κλάση BFU 100 του Προτύπου DIN και να ανταποκρίνονται στις προδιαγραφές που προβλέπονται από την κλάση 3 του Προτύπου EN Αυτό το υλικό να αποτελείται από ξύλο κατά ένα ποσοστό άνω του 95% και να έχει µία εκποµπή φορµαλδεΰδης σύµφωνα µε την κλάση Ε1 βάσει του EN Επίσης, τα κόντρα πλακέ να ανταποκρίνονται και στα όρια εκποµπής φορµαλδεΰδης που προβλέπονται για την κλάση Α από το ΕΝ Η επιφανειακή επεξεργασία λακαρίσµατος να γίνεται κατά ΕΝ 927-1, δηλαδή µε κύκλο βαφής σε υδάτινη βάση που χρησιµοποιεί πυθµένα εµποτισµένο µε νερό και 2 χέρια ακρυλικού µονοσυστατικού χρωστικού φινιρίσµατος. Επίσης, αυτά τα προϊόντα να µην περιέχουν βαρέα µέταλλα (χρώµιο, κάδµιο και µόλυβδο) και να έχουν πολύ λιγότερο από 5gr/kg κόντρα πλακέ ουσίες που έχουν χαρακτηριστεί επικίνδυνες από την Οδηγία ΕΟΚ 67/ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΑΝΟΞΕΙ ΩΤΟ ΧΑΛΥΒΑ Για τα εξαρτήµατα που είναι πιο εκτεθειµένα στη διαβρωτική και εκφυλιστική δράση των ατµοσφαιρικών παραγόντων, να χρησιµοποιείται ανοξείδωτος χάλυβα AISI

29 Η συγκόλληση των κατασκευών να πραγµατοποιείται µε συγκολλητικά µηχανήµατα σύµφωνα µε το Πρότυπο EN ΣΙ ΗΡΙΚΑ, ΒΙ ΕΣ ΚΑΙ ΠΑΞΙΜΑ ΙΑ Τα σιδηρικά και όλα τα συστήµατα «στήριξης» να έχουν κατασκευαστεί µε πρέσες ή µε καλούπια από ανοξείδωτο χάλυβα ή χάλυβα γαλβανισµένο εν θερµώ σύµφωνα µε το Πρότυπο EN Οι βίδες και τα παξιµάδια να διαθέτουν ένα γαλβανισµένο-επιχρωµιωµένο φινίρισµα προκειµένου να αποτρέπεται τη σκουριά να φθείρει τα µέρη που βρίσκονται σε άµεση επαφή µε το ξύλο. Οι βίδες αυτοδιάτρησης που χρησιµοποιούνται για τη στερέωση των εξαρτηµάτων από ξύλο να έχουν τα εξής χαρακτηριστικά: - αυτοδιευρυνόµενη κεφαλή: το σχήµα της µε τα πτερύγια να επιτρέπει τη βαθµιαία συµπίεση της ίνας του ξύλου έτσι ώστε να αποφεύγεται το σκίσιµο των επιφανειών. - αυτοφρεζαριζόµενο σπείρωµα: η παρουσία µίας φρέζας ανάµεσα στο τµήµα διάτρησης και τον κορµό να επιτρέπει την εισαγωγή της βίδας τρυπώντας την ίνα του ξύλου µε µείωση των φαινοµένων σχισίµατος. - επένδυση αυτολίπανσης: το σπείρωµα που έχει επενδυθεί µε συνθετικό υλικό αυτολίπανσης να επιτρέπει την γρήγορη προώθηση της βίδας στο υλικό. 5. ΕΛΑΤΗΡΙΑ Τα ελατήρια να είναι κατασκευασµένα από ελαστικό σύρµα χάλυβα 50 CrV µε άξονα διαµέτρου τουλάχιστον 18mm και να έχουν κατασκευαστεί σύµφωνα µε το Πρότυπο DIN Η επιφανειακή σκλήρυνση να επιτυγχάνεται µέσω της διαδικασίας «σφυρηλάτησης» προκειµένου να επιτευχθεί η βελτίωση της αντοχής στις δυναµικές εντάσεις. Η αντιδιαβρωτική προστασία ενάντια στους ατµοσφαιρικούς παράγοντες να επιτυγχάνεται πρώτα µέσω της επεξεργασίας φωσφάτωσης µε ψευδάργυρο ή αντίστοιχης επεξεργασίας και µετά µε την βαφή µε σκόνη (πολυεστέρα) που προσδίδει στη βάση µεγαλύτερη προστασία. 6. ΤΣΟΥΛΗΘΡΕΣ Οι πίστες των τσουληθρών να είναι κατασκευασµένες από ανοξείδωτο χάλυβα AISI 430 πάχους 15/10 περίπου ή από σύνθετο πολυεστέρα ενισχυµένο µε ίνες υάλου GFRP (Glass fiber reinforced plastic). 7. ΑΛΥΣΙ ΕΣ Οι αλυσίδες να είναι κατασκευασµένες από χάλυβα γαλβανισµένο εν θερµώ κοσκινισµένο έτσι ώστε να αφαιρεθούν οι επιφανειακές τραχύτητες. 8. ΙΧΤΥΑ ΚΑΙ ΣΧΟΙΝΙΑ ίχτυα, γέφυρες µε σχοινιά, µεµονωµένα σχοινιά και σχοινιά αναρρίχησης να κατασκευάζονται µε ίνες που έχουν σχεδιαστεί και κατασκευαστεί ειδικά για τα παιχνίδια µε σχοινιά έχοντας δοκιµαστεί και εγκριθεί σύµφωνα µε τις συγκεκριµένες προδιαγραφές του Προτύπου EN Συγκεκριµένα, να έχουν 29

30 κατασκευαστεί µε σχοινί τύπου FORTA-HERCULES των 16 και 18mm µε 6 κλώνους διαµέτρου περίπου 2,0mm από γαλβανισµένο χάλυβα, µε επένδυση από πολυαµιδικό υλικό ή προπυλένιο υψηλής αντοχής στη φθορά και στους ατµοσφαιρικούς παράγοντες. Η συναρµολόγηση των ινών να γίνεται µέσω ενός συνδετήρα από πλαστικό ή πρεσαρισµένο αλουµίνιο χωρίς να φθείρει την επένδυση και εξασφαλίζοντας πλήρη ασφάλεια στο παιχνίδι προκειµένου να µην υπάρχουν κενές γωνίες, προεξοχές και επικίνδυνες σχισµές. 9. ΠΛΑΣΤΙΚΑ ΚΑΙ ΠΟΛΥΜΕΡΗ ΥΛΙΚΑ 9.1 HPL Εφόσον σε τµήµα των προσφερόµενων οργάνων, χρησιµοποιείται HPL, αυτό να είναι κατασκευασµένο από στρώµατα κυτταρινούχων ινών (χαρτί τύπου Craft) µε συνένωση εµποτισµένου χαρτιού µε ρητίνες εκ των οποίων το επιφανειακό να έχει ένα διακοσµητικό φύλλο. Το πάνελ κατά την διαδικασία της παρασκευής, να υποβάλλεται στη συνδυασµένη δράση πίεσης (περίπου 90 kg/cm²) και θερµότητας (περίπου 150º C) σε ειδικές πρέσες στις οποίες να γίνεται η πολυσυµπύκνωση των ρητινών. Με αυτή την ειδική επεξεργασία της επιφάνειας, να επιτρέπει να διατηρεί σχεδόν αναλλοίωτα µε το πέρασµα του χρόνου τα φυσικά και αισθητικά του χαρακτηριστικά παρόλο που θα είναι εκτεθειµένο στη δράση των ακτινών UV και στους ατµοσφαιρικούς παράγοντες (υγρασία, παγετό, χαλάζι, όξινες βροχές). Να είναι αυτόνοµο και κατάλληλο για χρήση σε εξωτερικούς χώρους (ανθεκτικό στη δράση των ακτινών UV και των ατµοσφαιρικών παραγόντων), να πλένεται πολύ εύκολα µε νερό και σαπούνι και να µην είναι εύφλεκτο. 9.2 Πολυαµίδιο (PΑ-6) Με αυτό το υλικό να κατασκευάζονται οι τάπες προστασίας για τις βίδες και τα παξιµάδια και τα καπάκια στην κορυφή των δοκών κάτι το οποίο εξασφαλίζει µέγιστη ανθεκτικότητα στον χρόνο και αµεταβλητότητα των τεχνικών και αισθητικών χαρακτηριστικών του προϊόντος. 10. ΣΥΝΤΗΡΗΤΙΚΟ ΠΡΟΪΟΝ ΓΙΑ ΤΟΝ ΕΜΠΟΤΙΣΜΟ ΥΠΟ ΠΙΕΣΗ Ο εµποτισµός του ξύλου να γίνεται µέσω µίας επεξεργασίας υπό πίεση (10 bar περίπου) µέσα σε έναν κλίβανο µε ηλεκτρονικό χειρισµό όπου χρησιµοποιείται ένα συντηρητικό προϊόν. Αυτό το προϊόν να φέρει τις πιστοποιήσεις ότι δεν περιέχει χρώµιο, αρσενικό και οργανικούς διαλύτες, και έχει δοκιµαστεί στο εργαστήριο ( EN 113) και σε πραγµατικές συνθήκες ( EN 252) ενάντια στους σηπτικούς µύκητες, τα ξυλοφάγα έντοµα (EN 47) και τους τερµίτες (EN 117). Αυτός ο κύκλος εµποτισµού, να τηρεί τον Πρότυπο DIN και να γίνεται κατά τέτοιο τρόπο ώστε να επιτευχθεί ο εµποτισµός ολόκληρου του στόµφου, σύµφωνα µε το EN 351-1, µε στόχο να χρησιµοποιείται το ξύλο, ανάλογα µε την θέση, µε κλάση βιολογικού κινδύνου 3 και 4 σύµφωνα µε το EN 335. Αφού εµποτιστεί σε αεροστεγείς κλιβάνους, το ξύλο να στεγνώνει επαρκώς, µε σκοπό να σταθεροποιηθεί το µέγεθός του, να επιτραπεί η πλήρης προσκόλληση των προστατευτικών αλάτων, αλλά και για να γίνουν οι επόµενες επεξεργασίες (επικόλληση και βερνίκωµα). 11. ΒΕΡΝΙΚΙΑ 30

31 Οι λακαρισµένες επιφάνειες από πολυστρωµατικό θαλάσσης να βάφονται σε υδάτινη βάση µε µονοσυστατικά βερνίκια πιστοποιηµένα κατά ΕΝ 927-1, που δεν περιέχουν βαρέα µέταλλα (χρώµιο, κάδµιο και µόλυβδο) και να έχουν περίπου λιγότερο από 5gr/kg κόντρα πλακέ ουσίες που έχουν χαρακτηριστεί επικίνδυνες από την Οδηγία ΕΟΚ 67/548. Τα εξαρτήµατα από µασίφ ξύλο και ελάσµατα πεύκου εµποτισµένου µε πίεση να δέχονται µία επεξεργασία µε χρωστικά προϊόντα εµποτισµού πιστοποιηµένα βάσει του Προτύπου EN τα οποία να περιέχουν σε ένα ποσοστό κατά βάρος µικρότερο του 2% περίπου ουσίες που έχουν χαρακτηριστεί επιβλαβείς από την Οδηγία της Ε.Ο.Κ. 67/548 και σε ένα ποσοστό κατά βάρος µικρότερο του 1 και του 2% περίπου αντίστοιχα οργανικούς και αρωµατικούς διαλύτες. Αυτή η διαδικασία επιβάλλεται να πραγµατοποιηθεί προκειµένου να προστατεύσει το ξύλο από την εκφυλιστική δράση που οφείλεται στις ακτίνες UV (φωτολυτική δράση στην λιγνίνη, αιτία γκριζαρίσµατος του ξύλου) επιβραδύνοντας το γκριζάρισµα του ξύλου. 12. ΣΥΓΚΟΛΛΗΤΙΚΑ ΥΛΙΚΑ Τα εξαρτήµατα από ξύλινο έλασµα, να χρησιµοποιούνται εκεί όπου είναι σηµαντική η σταθερότητα του µεγέθους (π.χ. δοκοί στήριξης) και η µείωση των φαινοµένων σκασίµατος. Να κατασκευάζονται µε µία συγκολλητική ουσία κατασκευής τύπου Ι (χρήση σε εξωτερικό περιβάλλον) σύµφωνη µε το EN 301 και δοκιµασµένη βάσει του Προτύπου EN 302. Αυτή η συγκολλητική ουσία, να περιέχει λιγότερο από 5% περίπου οργανικούς διαλύτες και να είναι πιστοποιηµένη για την παραγωγή φερουσών κατασκευών από ξύλο σύµφωνα µε το DIN ΕΓΚΙΒΩΤΙΣΜΟΣ ΠΑΚΤΩΣΗ ΤΩΝ ΟΡΓΑΝΩΝ Πραγµατοποιείται από τον προµηθευτή, των βάσεων όλων των στύλων ή σωλήνων έδρασης των οργάνων, εξοπλισµών & πινακίδων σήµανσης σε ειδικά θεµέλια από σκυρόδεµα τουλάχιστον 40Χ30Χ30 cm σύµφωνα µε το ΕΝ ή µεγαλύτερα αν έτσι ορίζεται στην τεχνική περιγραφή εκάστου οργάνου. Η κατασκευή της απαραίτητης θεµελίωσης για την στερέωση των οργάνων θα γίνει ανεξαρτήτως της επιφάνειας έδρασης : µπετόν, χώµα, άµµος, ή ελαστικό δάπεδο. Απαιτείται καθαρισµός και αποµάκρυνση των µπαζών από τον χώρο τοποθέτησης εκάστου οργάνου την ίδια ηµέρα. 14. ΧΥΤΟ ΑΠΕ Ο ΑΣΦΑΛΕΙΑΣ Το χυτό δάπεδο ασφαλείας (ανακυκλωµένο ελαστικό) οφείλει να εξασφαλίζει το απαραίτητο ύψος πτώσης κατά ΕΝ1177:2008. Πριν την εκτέλεση της εργασίας, ο ανάδοχος οφείλει να εξασφαλίζει την έγκριση του υλικού από την Υπηρεσία, µε προσκόµιση όσων δειγµάτων απαιτηθούν. Μετά την ολοκλήρωση των εργασιών διάστρωσης ο ανάδοχος θα πρέπει να προβεί στην πιστοποίηση του χυτού δαπέδου κατά ΕΝ1177:2008 και ΕΝ1176-1:2008 από αναγνωρισµένο φορέα πιστοποίησης. 31

32 15. ΕΠΙΤΡΕΠΤΕΣ ΑΠΟΚΛΙΣΕΙΣ ΤΟΥ ΥΠΟ ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Οι διαστάσεις των παιχνιδιών και των λοιπών ειδών είναι ενδεικτικές, µε περιθώριο απόκλισης + 10% στις συνολικές διαστάσεις καθώς και + 10% στις διαστάσεις των επί µέρους στοιχείων, ενώ δεν επιτρέπεται ο χώρος ασφαλείας να υπερβαίνει τα µέγιστα οριζόµενα στη µελέτη, ώστε να µην παρουσιασθεί έλλειψη στις προϋπολογισθείσες ποσότητες των δαπέδων ασφαλείας. Αποκλίσεις στο µέγιστο ύψος πτώσης των παιχνιδιών επιτρέπονται σε ποσοστό + 10%, αντιστοίχως, αρκεί να καλύπτεται από τα προσφερόµενα δάπεδα ασφαλείας. Αντίστοιχα το πάχος του δαπέδου µπορεί να έχει περιθώριο απόκλισης + 15%, αρκεί να καλύπτεται από το προσφερόµενο δάπεδο ασφαλείας το ύψος πτώσης που αναφέρεται στα σχετικά άρθρα των τεχνικών περιγραφών της Μελέτης. Αποκλίσεις πέραν των αναφερόµενων επιτρεπτών ορίων δεν θα γίνονται αποδεκτές και οι προσφορές θα απορρίπτονται ως απαράδεκτες. 32

33 3.2 ΕΙ ΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ ΤΡΙΘΕΣΙΑ ΜΕ ΚΑΘΙΣΜΑ ΦΩΛΙΑ Γενικές διαστάσεις Ύψος 2600 Μήκος 5000 Πλάτος 4500 ιαστάσεις χώρου ασφαλείας Ύψος πτώσης 700 mm άµετρος: 8500 mm Γενικά Χαρακτηριστικά Χρήστες ραστηριότητες Ηλικιακή οµάδα Καταλληλότητα για ΑΜΕΑ 3 παιδιά Κούνια-αιώρηση 3 ετών Ναι Γενική Τεχνική Περιγραφή Η κούνια θα απευθύνεται σε παιδιά ηλικίας από 3 ετών και άνω και θα προσφέρει τη δυνατότητα αιώρησης και παιχνιδιού σε τρεις κούνιες µορφής 'φωλιάς'. Οι αναρτηµένες τρεις 'φωλιές' θα συνδέονται και µεταξύ τους δηµιουργώντας ένα ενδιαφέρον παιχνίδι συνδυασµένης κίνησης και αιώρησης. Η κατασκευή θα αποτελείται από: ένα (1) µεταλλικό σκελετό µε τρία καµπύλα σκέλη και τρεις (3) κούνιες φωλιές µε τα στοιχεία ανάρτησής τους στο σκελετό. Συνολική Κατασκευή και Πάκτωση Ο σκελετός της κούνιας θα είναι κατασκευασµένος από χάλυβα γαλβανισµένο εν θερµό και µε ηλεκτροστατική βαφή. Οι διαστάσεις και διατοµές των µεταλλικών στοιχείων θα είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν µελετηθεί σύµφωνα µε τις σχετικές νόρµες και η επεξεργασία τους θα είναι κατάλληλη, ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. Οι κούνιες φωλιές θα είναι κατασκευασµένες από κυκλικό σωλήνα επικαλυµµένο µε πολυπροπυλένιο (PP). Το δίχτυ της φωλιάς καθώς και τα στοιχεία ανάρτησης της κούνιας θα είναι κατασκευασµένα από συρµατόσχοινο µε επικάλυψη πολυπροπυλενίου (PP). Σκελετός Ο σκελετός της κούνιας θα αποτελείται από καµπύλα σκέλη ύψους 2600mm, µε µήκος τόξου 90, τα οποία θα πακτώνονται στο κάτω άκρο τους και στην κορυφή τους θα συνδέονται σε κυλινδρικό µεταλλικό στοιχείο ένωσης. Θα τοποθετούνται διατηρώντας γωνία 120 (σε κάτοψη) το καθένα από το επόµενο. Θα Κατασκευάζονται από σωλήνες Φ160 από γαλβανισµένο χάλυβα εν θερµό και σε κάτοψη η συνολική κατασκευή θα εγγράφεται σε νοητό κύκλο Ø5600mm. Κούνιες 'φωλιές' Το στεφάνι της κούνιας 'φωλιάς' θα κατασκευάζεται από κυκλικό σωλήνα διαµέτρου 1000mm περίπου επικαλυµµένο µε σχοινί πολυπροπυλενίου. Εσωτερικά του στεφανιού θα προσαρµόζεται το δίχτυ 33

34 κατασκευασµένο από συρµατόσχοινα επενδυµένα µε ίνες πολυπροπυλενίου διατοµής 16mm. Η κάθε κούνια φωλιά θα αναρτάται από ειδική διάταξη που βρίσκεται σε κάθε ένα από τα τρία σκέλη του σκελετού και σε ύψος 2300mm περίπου από το έδαφος. Από κάθε τέτοια ειδική διάταξη θα ξεκινούν τρεις αλυσίδες γαλβανισµένες εν θερµό που απολήγουν στο στεφάνι κάθε καθίσµατος-φωλιάς. Οι αλυσίδες θα φέρουν επικάλυψη µε ειδικό πλαστικό κάλυµµα. Η κάθε φωλιά θα συνδέεται επίσης µε το κάθε σκέλος από το οποίο αναρτάται µε επιπλέον σχοινί σε ύψος 500mm περίπου από το έδαφος. Οι τρεις φωλιές θα συνδέονται και µεταξύ τους µε τρία σχοινιά τα οποίο εν συνεχεία συνδέονται στο κέντρο της κατασκευής. Τα σχοινιά θα κατασκευάζονται από συρµατόσχοινο επενδυµένο µε ίνες πολυπροπυλενίου διατοµής 16mm. Το κατώτατο άκρο της κούνιας φωλιάς θα βρίσκεται σε ύψος 400mm από το έδαφος ΚΟΥΝΙΑ ΜΕΤΑΛΛΙΚΗ ΜΕ ΚΑΘΙΣΜΑ ΦΩΛΙΑ ΚΑΤΑΛΛΗΛΗ ΚΑΙ ΓΙΑ ΑΜΕΑ Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 1740mm 2300mm 1000mm Γενικά Χαρακτηριστικά Χρήστες: ραστηριότητες: 1 παιδί Κούνια Αιώρηση ιαστάσεις χώρου ασφαλείας: Μήκος: 7000mm Πλάτος: 2300mm Μέγιστο ύψος 1300mm πτώσης: Ηλικιακή οµάδα: Καταλληλότητα για ΑΜΕΑ: 1,5 ετών Ναι Γενική τεχνική περιγραφή Η κούνια θα αποτελείται από δύο κατακόρυφα καµπυλωµένα στοιχεία από τα οποία θα αναρτάται το κάθισµα 'φωλιά' µέσω ειδικών διατάξεων. Τα κατακόρυφα στοιχεία θα είναι κατασκευασµένα από 2 σωλήνες διατοµής Φ90mm και πάχους 4mm, κουρµπαρισµένους σε ελλειπτική µορφή και γαλβανισµένους εν θερµό µε πολυεστερική βαφή πούδρας. Οι σωλήνες θα έχουν µήκος τόξου 2300mm και µήκος κάτοψης περίπου 400mm. Το κινητό µέρος της κούνιας θα αποτελείται από το κάθισµα-φωλιά και θα έχει διάµετρο περίπου 1000mm. Ο σκελετός του καθίσµατος θα κατασκευάζεται από κυκλικό σωλήνα διαµέτρου 1000mm, και θα καλύπτεται περιµετρικά µε σκοινί από πολυαιθυλένιο. Στο εσωτερικό του κυκλικού σχήµατος, θα υπάρχει ειδική διάταξη-δίχτυ από πολυαιθυλένιο µε µέγιστα ανοίγµατα 120 x 120mm. Το κάθισµα-φωλιά θα είναι πιστοποιηµένο κατά ΕΝ Το κάθισµα-φωλιά θα αναρτάται από τους καµπυλωµένους σωλήνες µέσω ειδικών µηχανισµών κίνησης. Ο µηχανισµός κίνησης θα αποτελείται από διάτρητο τεµάχιο γαλβανισµένο µέσα στο οποίο θα τοποθετείται 34

35 το ρουλεµάν. Η διάταξη θα συµπληρώνεται µε πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν συρµατόσχοινα που θα απολήγουν στο κάθισµα-φωλιά ΚΟΥΝΙΑ ΤΡΙΘΕΣΙΑ ΠΑΙ ΩΝ ΞΥΛΙΝΗ Ύψος: Μήκος: 2400 mm 4500 mm Γενικές διαστάσεις: Πλάτος: 1600 mm ιαστάσεις χώρου ασφαλείας: Μήκος: 7000mm Πλάτος: 4500mm Μέγιστο ύψος πτώσης: 1300mm Γενικά Χαρακτηριστικά Χρήστες: 3 παιδιά ραστηριότητες: Κούνια Αιώρηση Ηλικιακή οµάδα: Καταλληλότητα για ΑΜΕΑ: 3 ετών Όχι Γενική τεχνική περιγραφή Η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστηµα έξι υποστυλωµάτων υπό γωνία και τρία καθίσµατα παιδιών. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76 mm, πάχους 3 mm και µήκους 4040mm περίπου. Τα υποστυλώµατα θα κατασκευάζονται από δοκούς διατοµής 95 x 95mm και µήκους 2400mm περίπου και θα στερεώνονται µε βίδες Μ10 x 120 σε ειδικά διαµορφωµένο µεταλλικό τεµάχιο τραπέζιου σχήµατος διαµέσω τεσσάρων µεταλλικών µπουλονιών. Το τραπέζιο µεταλλικό τεµάχιο θα προσαρτάται στον οριζόντιο άξονα εργοστασιακά. Τα καθίσµατα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται µε ειδική διάταξη που αποτελείται από διάτρητο τεµάχιο γαλβανισµένο µέσα στο οποίο τοποθετείται το ρουλεµάν. Η διάταξη θα συµπληρώνεται µε πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν αλυσίδες (DIN 766) γαλβανισµένες που θα απολήγουν στα δύο καθίσµατα. Η όλη κατασκευή θα πακτώνεται στο έδαφος σε βάση από σκυρόδεµα, µέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις πάκτωσης τθα οποθετούνται στο πέλµα (κάτω πλευρά) των υποστυλωµάτων προς αποφυγή της δηµιουργίας υγρασίας ανάµεσα στο ξύλο και το µέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισµένη εν θερµώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσµατα παιδιών θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασµένα από λάµα αλουµινίου που περιβάλλεται πλήρως από καουτσούκ. 35

36 3.2.4 ΚΟΥΝΙΑ ΤΡΙΘΕΣΙΑ ΝΗΠΙΩΝ ΞΥΛΙΝΗ Γενικές διαστάσεις Ύψος: 2400mm Μήκος: 4500mm Πλάτος: 1600mm ιαστάσεις χώρου ασφαλείας: Μήκος: 7000mm Πλάτος: 4500mm Γενικά Χαρακτηριστικά Χρήστες: ραστηριότητες: Ηλικιακή οµάδα: Καταλληλότητα για ΑΜΕΑ: 3 παιδιά Κούνια Αιώρηση 1,5 ετών Όχι Μέγιστο ύψος πτώσης: 1300mm Γενική τεχνική περιγραφή Η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστηµα έξι υποστυλωµάτων υπό γωνία και τρία καθίσµατα νηπίων. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76 mm, πάχους 3 mm και µήκους 5000 mm περίπου. Τα υποστυλώµατα θα κατασκευάζονται από δοκούς διατοµής 95 x 95 mm και µήκους 2400 mm περίπου και θα στερεώνονται µε βίδες Μ10 x 120 σε ειδικά διαµορφωµένο µεταλλικό τεµάχιο τραπέζιου σχήµατος διαµέσω τεσσάρων µεταλλικών µπουλονιών. Το τραπέζιο µεταλλικό τεµάχιο θα προσαρτάται στον οριζόντιο άξονα εργοστασιακά. Τα καθίσµατα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται µε ειδική διάταξη που αποτελείται από διάτρητο τεµάχιο γαλβανισµένο µέσα στο οποίο τοποθετείται το ρουλεµάν. Η διάταξη θα συµπληρώνεται µε πείρο Φ17mm. Από την ειδική διάταξη θα ξεκινούν αλυσίδες (DIN 766) γαλβανισµένες που θα απολήγουν στα δύο καθίσµατα. Για λόγους ασφαλείας θα υπάρχει ξύλινο κάγκελο το οποίο προσκολλάται στα µεσαία υποστυλώµατα συµφωνά µε το πρότυπο ΕΝ Η όλη κατασκευή θα πακτώνεται στο έδαφος σε βάση από σκυρόδεµα, µέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις πάκτωσης θα τοποθετούνται στο πέλµα (κάτω πλευρά) των υποστυλωµάτων προς αποφυγή της δηµιουργίας υγρασίας ανάµεσα στο ξύλο και το µέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισµένη εν θερµώ ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσµατα νηπίων θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176 κατασκευασµένα από λάµα αλουµινίου που περιβάλλεται πλήρως από καουτσούκ και θα φέρουν πλαστικό κλωβό περιµετρικά για την αποφυγή πτώσεων. 36

37 ΚΟΥΝΙΑ ΤΡΙΘΕΣΙΑ ΞΥΛΙΝΗ ΜΙΚΤΗ (2 ΠΑΙ ΩΝ ΚΑΙ 1 ΝΗΠ) Γενικές διαστάσεις: Ύψος: 2400mm Μήκος: 4500mm Πλάτος: 1600mm Γενικά Χαρακτηριστικά Χρήστες: 3 παιδιά ιαστάσεις χώρου ασφαλείας: ραστηριότητες: Κούνια Αιώρηση Μέγιστο ύψος πτώσης: 1300mm Ηλικιακή οµάδα: 1,5 έτους Μήκος: 7000mm Καταλληλότητα για Πλάτος 4500mm ΑΜΕΑ: Όχι Γενική τεχνική περιγραφή Γενικά η κατασκευή θα απαρτίζεται από οριζόντιο άξονα που στηρίζεται σε σύστηµα έξι υποστυλωµάτων υπό γωνία, δύο καθίσµατα παιδιών και ένα κάθισµα νηπίων. Ο οριζόντιος άξονας θα κατασκευάζεται από σωλήνα Φ76 mm, πάχους 3mm και µήκους 4040mm περίπου. Τα υποστυλώµατα θα κατασκευάζονται από δοκούς διατοµής 95 x 95mm και µήκους 2400mm περίπου και θα στερεώνονται µε βίδες Μ10 x 120 σε ειδικά διαµορφωµένο µεταλλικό τεµάχιο τραπέζιου σχήµατος διαµέσω τεσσάρων µεταλλικών µπουλονιών. Το τραπέζιο µεταλλικό τεµάχιο θα προσαρτάτε στον οριζόντιο άξονα εργοστασιακά. Τα καθίσµατα της κούνιας θα αναρτώνται από τον οριζόντιο άξονα. Η ανάρτηση θα υλοποιείται µε ειδική διάταξη που αποτελείται από διάτρητο τεµάχιο γαλβανισµένο µέσα στο οποίο τοποθετείται το ρουλεµάν. Η διάταξη θα συµπληρώνεται µε πείρο Φ17mm. Από την ειδική διάταξη ξεκινούν αλυσίδες (DIN 766) γαλβανισµένες που απολήγουν στα δύο καθίσµατα. Για λόγους ασφαλείας θα υπάρχει ξύλινο κάγκελο το οποίο προσκολλάται στα µεσαία υποστυλώµατα σύµφωνα µε το πρότυπο ΕΝ Η όλη κατασκευή θα πακτώνεται στο έδαφος σε βάση από σκυρόδεµα, µέσω ειδικών γαλβανιζέ βάσεων. Οι βάσεις πάκτωσης θα τοποθετούνται στο πέλµα (κάτω πλευρά) των υποστυλωµάτων προς αποφυγή της δηµιουργίας υγρασίας ανάµεσα στο ξύλο και το µέταλλο. Συνολικά η κατασκευή θα είναι γαλβανισµένη εν θερµό ώστε να είναι ανθεκτική σε υγρασία και λοιπές καιρικές συνθήκες. Τα καθίσµατα παιδιών θα πληρούν όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176:2008 κατασκευασµένα από λάµα αλουµινίου που περιβάλλεται πλήρως από καουτσούκ. Το κάθισµα νηπίων θα πληρεί όλες τις προδιαγραφές ασφαλείας κατά ΕΝ 1176:2008 κατασκευασµένο από λάµα αλουµινίου που περιβάλλεται πλήρως από καουτσούκ και φέρουν πλαστικό κλωβό περιµετρικά για την αποφυγή πτώσεων. 37
