1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΑΜΠΕΛΟΚΗΠΩΝ - ΜΕΝΕΜΕΝΗΣ ΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΟΛΕΟ ΟΜΙΑΣ-ΚΑΘΑΡΙΟΤΗΤΑΣ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ Τµήµα: Μελετών-Κατασκευών & Πολεοδοµικών Εφαρµογών ΕΡΓΟ: «ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ, ΠΡΟΜΗΘΕΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ & ΟΡΓΑΝΩΝ» ΑΡ. ΜΕΛΕΤΗΣ : 68 / 2015 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: ,00 CPV ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η παρούσα µελέτη αφορά τη ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ, ΠΡΟΜΗΘΕΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ & ΟΡΓΑΝΩΝ (αρ. µελέτης 68/2015) του ήµου Αµπελοκήπων-Μενεµένης. Η προµήθεια θα πραγµατοποιηθεί κατ εφαρµογή των διατάξεων : α) Τον νέο Κ Κ Ν.3463/2006. β) Του Ν.2286/ (ΦΕΚ 19Α) γ) Την 11389/93 απόφαση Υπ. Εσωτερικών Περί (ΕΚΠΟΤΑ) που ισχύει µέχρι έκδοσης νεώτερης απόφασης (όπως φαίνεται στο άρθρο 10 του Ν2286/95). δ) Του Ν.2000/91(εκτός του κεφ. Ζ ). ε) Την µε Αρ. 27 εγκύκλιο του Υπ. Εσωτερικών (Αρ. πρωτ /93). Η συνολική δαπάνη για την προµήθεια προβλέπεται να ανέλθει στο ποσό των ,00, συµπεριλαµβανόµενου του ΦΠΑ και θα βαρύνει τον προϋπολογισµό του ήµου για το έτος 2015 στον Κ.Α Η προµήθεια αφορά σε τρεις οµάδες, που περιλαµβάνουν: Α. Ανταλλακτικά οργάνων παιδικής χαράς, Β. Όργανα παιδικής χαράς & Γ. άπεδο ασφαλείας Οι προµηθευτές θα µπορούν να καταθέσουν την προσφορά τους είτε για µια οµάδα είτε για περισσότερες, σύµφωνα µε τον παρακάτω πίνακα, όπου στα ποσά συµπεριλαµβάνεται ο ΦΠΑ. Ο ανάδοχος προµηθευτής θα πρέπει να προσκοµίσει στην Υπηρεσία εγγυητική επιστολή καλής εκτέλεσης που θα αντιστοιχεί στο 5% του κόστους των ειδών (χωρίς ΦΠΑ), σύµφωνα µε την προσφορά. ΚΟΣΤΟΣ ΦΠΑ ΣΥΝΟΛΟ Α ΑΝΤΑΛΛΑΚΤΙΚΑ ΟΡΓΑΝΩΝ 8.897, , ,75 Β ΟΡΓΑΝΑ ΠΑΙ ΙΚΗΣ ΧΑΡΑΣ , , ,15 Γ ΑΝΑΚΡΟΥΣΤΙΚΑ ΠΛΑΚΙ ΙΑ ΑΠΕ ΟΥ ΑΣΦΑΛΕΙΑΣ , , ,09 ΣΥΝΟΛΟ , , ,00 Αµπελόκηποι 10/08/2015 Η ΣΥΝΤΑΞΑΣΑ Κασσιανή Παρτσάλη Αρχιτέκτων Μηχανικός µε Ε β. 1

2 ΕΝ ΕΙΚΤΙΚΟΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΜΕΛΕΤΗΣ Α/Α ΕΙ ΟΣ ΕΡΓΑΣΙΩΝ Μον αδα Ποσοτητα Τιµή / µονάδα ΤΙΜΗ %ΦΠ Α ΦΠΑ ΣΥΝΟΛΟ ΕΠΙΜΕΡ ΟΥΣ ΣΥΝΟΛΑ Α. ΑΝΤΑΛΛΑΚΤΙΚΑ Α.1 ΑΝΤΑΛΛΑΚΤΙΚΑ ΠΙΝΑΚΑ 1 & ΤΟΠΟΘΕΤΗΣΗ ΤΕΜ ΒΛ. ΠΙΝ ,36 23, , ,75 ΕΠΙΜΕΡΟΥΣ ΣΥΝΟΛΟ Α Β.ΠΡΟΜΗΘΕΙΑ & ΤΟΠΟΘΕΤΗΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΗΣ ΧΑΡΑΣ , , , ,75 Β. 1 ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ ΜΕ 1 ΤΣΟΥΛΗΘΡΑ ΤΕΜ 5.802, ,00 23, , ,46 ΙΘΕΣΙΑ ΚΟΥΝΙΑ Β. 2 ΓΙΑ ΠΑΙ ΙΑ & 1 ΝΗΠΙΑ ΤΕΜ 1.990, ,00 23,0 457, ,70 ΤΡΙΘΕΣΙΑ Β. 3 ΚΟΥΝΙΑ ΓΙΑ 1 ΠΑΙ ΙΑ ΤΕΜ 2.450, ,00 23,0 563, ,50 ΤΡΑΜΠΑΛΑ Β. 4 ΕΛΑΤΗΡΙΟΥ ΤΕΜ 1 "ΜΑΡΓΑΡΙΤΑ" 1.057, ,00 23,0 243, ,11 ΑΤΟΜΙΚΟ Β. 5 ΕΛΑΤΗΡΙΟ 2 "ΟΡΝΙΘΑ" ΤΕΜ 600, ,00 23,0 276, ,00 ΑΤΟΜΙΚΟ Β. 6 ΕΛΑΤΗΡΙΟ 1 "ΚΑΝΓΚΟΥΡΟ" ΤΕΜ 546,00 546,00 23,0 125,58 671,58 ΑΤΟΜΙΚΟ Β. 7 ΕΛΑΤΗΡΙΟ 1 "ΣΚΟΥΤΕΡ" ΤΕΜ 546,00 546,00 23,0 125,58 671,58 Β. 8 ΤΣΟΥΛΗΘΡΑ ΤΕΜ , ,00 23,0 578, ,22 ΕΠΙΜΕΡΟΥΣ ΣΥΝΟΛΟ Β , , , ,15 Γ. ΑΠΕ Ο ΑΣΦΑΛΕΙΑΣ Γ.1 ΑΝΑΚΡΟΥΣΤΙΚΑ ΠΛΑΚΙ ΙΑ ΑΠΕ ΟΥ ΤΜ , ,00 23, , ,09 2

3 ΑΣΦΑΛΕΙΑΣ ΕΠΙΜΕΡΟΥΣ ΣΥΝΟΛΟ Γ , , , ,09 ΣΥΝΟΛΙΚΟ ΑΘΡΟΙΣΜΑ Α+Β+Γ , , ,99 ΣΤΡΟΓΓΥΛΕΥΣΗ 0,01 ΣΥΝΟΛΟ ,00 Αµπελόκηποι, 10/08/2015 Αµπελόκηποι, 10/08/2015 Αµπελόκηποι, 10/08/2015 Η ΜΕΛΕΤΗΤΡΙΑ ΕΝΤΟΛΗ ΗΜΑΡΧΟΥ ΕΝΤΟΛΗ ΗΜΑΡΧΟΥ Η ΠΡΟΪΣΤΑΜΕΝΗ Η ΠΡΟΪΣΤΑΜΕΝΗ ΤΜΗΜΑΤΟΣ ΜΕΛΕΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΙΕΥΘΥΝΣΗΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΠΟΛΕΟ ΟΜΙΚΩΝ ΕΦΑΡΜΟΓΩΝ -ΠΟΛΕΟ ΟΜΙΑΣ-ΚΑΘΑΡΙΟΤΗΤΑΣ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΣΣΙΑΝΗ ΠΑΡΤΣΑΛΗ ΦΩΤΕΑ ΚΑΤΕΡΙΝΑ ΤΡΙΑΝΤΑΦΥΛΛΙ ΟΥ Ι.ΜΑΡΘΑ Αρχιτέκτων Μηχανικός.Π.Ε. Μηχανολόγος Μηχανικός ρ.π.ε. Πολιτικός Μηχανικός Π.Ε. µε Ε' βαθµό µε Β' βαθµό µε Β' βαθµό 3

4 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΑΜΠΕΛΟΚΗΠΩΝ - ΜΕΝΕΜΕΝΗΣ ΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΟΛΕΟ ΟΜΙΑΣ-ΚΑΘΑΡΙΟΤΗΤΑΣ & ΠΕΡΙΒΑΛΛΟΝΤΟΣ Τµήµα: Μελετών-Κατασκευών & Πολεοδοµικών Εφαρµογών ΕΡΓΟ: «ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ, ΠΡΟΜΗΘΕΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ & ΟΡΓΑΝΩΝ» ΑΡ. ΜΕΛΕΤΗΣ : 68 / 2015 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ: ,00 CPV ΕΙ ΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Α. Αντικείµενο Προµήθειας Η παρούσα µελέτη αφορά την προµήθεια και τοποθέτηση ειδών µε τίτλο «ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ, ΠΡΟΜΗΘΕΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΚΙ ΟΡΓΑΝΩΝ, µε αρ. µελέτης 68/2015, του ήµου Αµπελοκήπων-Μενεµένης. Β. Ισχύουσες ιατάξεις Η προµήθεια θα πραγµατοποιηθεί κατ εφαρµογή των διατάξεων: α) Τον νέο Κ Κ Ν.3463/2006. β) Του Ν.2286/ (ΦΕΚ 19Α) γ) Την 11389/93 απόφαση Υπ. Εσωτερικών Περί (ΕΚΠΟΤΑ) που ισχύει µέχρι έκδοσης νεότερης απόφασης (όπως φαίνεται στο άρθρο 10 του Ν2286/95). δ) Του Ν.2000/91(εκτός του κεφ. Ζ ). ε) Την µε Αρ. 27 εγκύκλιο του Υπ. Εσωτερικών (Αρ. πρωτ /93). 4

5 Γ. Περιγραφή των προς προµήθεια ειδών: A. ΑΝΤΑΛΛΑΚΤΙΚΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΗΣ ΧΑΡΑΣ Περιλαµβάνει προµήθεια και τοποθέτηση τεµαχίων ανταλλακτικών σε όργανα πέντε παιδικών χαρών της.κ. Αµπελοκήπων, όπως έχουν καταγραφεί στον Πίνακα 1 του Παραρτήµατος Α Β. ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΗΣ ΧΑΡΑΣ Άρθρο Β.1: Σύνθετο όργανο µε τσουλήθρα Κάτοψη Οργάνου Περιγραφή Οργάνου Το «Σύνθετο Όργανο µε Τσουλήθρα» θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 2 ετών και άνω και θα είναι σχεδιασµένος για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες διεθνείς και ευρωπαϊκές προδιαγραφές. Πρόκειται για µια πολυλειτουργική σύνθεση αθλοπαιδιάς, η οποία θα προσφέρει στους χρήστες/παιδιά απεριόριστες επιλογές παιχνιδιού και σωµατικών και πνευµατικών δραστηριοτήτων, που θα µπορούν να αναπτυχθούν τόσο σε ατοµικό, όσο και σε συλλογικό επίπεδο. Θα αναπτύσσεται σε ένα υπερυψωµένο επίπεδο ορθογώνιου σχήµατος, σε απόσταση περίπου 120 cm από την τελική στάθµη του διαµορφωµένου εδάφους. Το επίπεδο αυτό θα είναι στεγασµένο στη µια του πλευρά µε δίριχτη στέγη και θα περιβάλλεται µε όψεις µε παράθυρα, διαµορφώνοντας το 5

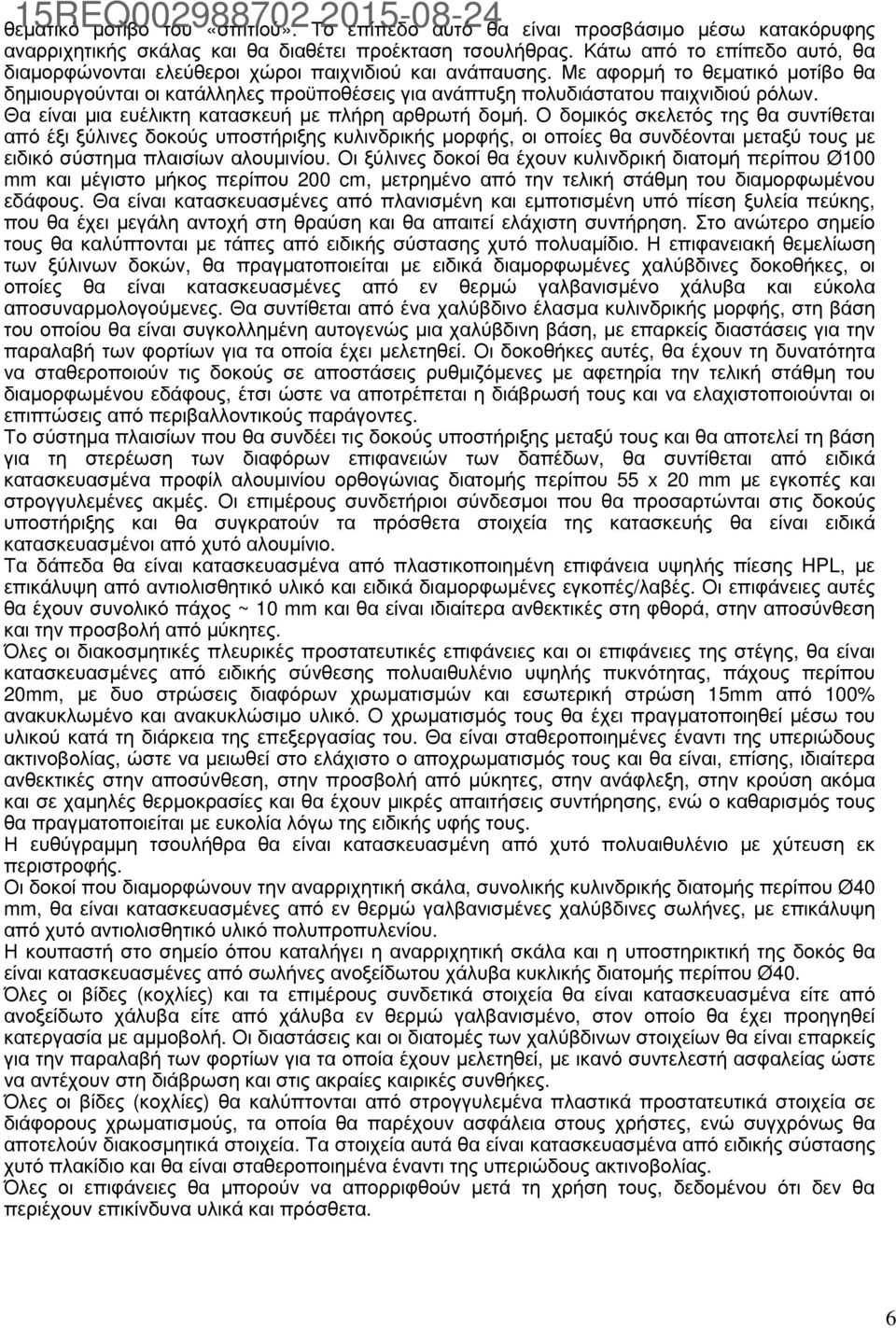

6 θεµατικό µοτίβο του «σπιτιού». Το επίπεδο αυτό θα είναι προσβάσιµο µέσω κατακόρυφης αναρριχητικής σκάλας και θα διαθέτει προέκταση τσουλήθρας. Κάτω από το επίπεδο αυτό, θα διαµορφώνονται ελεύθεροι χώροι παιχνιδιού και ανάπαυσης. Με αφορµή το θεµατικό µοτίβο θα δηµιουργούνται οι κατάλληλες προϋποθέσεις για ανάπτυξη πολυδιάστατου παιχνιδιού ρόλων. Θα είναι µια ευέλικτη κατασκευή µε πλήρη αρθρωτή δοµή. Ο δοµικός σκελετός της θα συντίθεται από έξι ξύλινες δοκούς υποστήριξης κυλινδρικής µορφής, οι οποίες θα συνδέονται µεταξύ τους µε ειδικό σύστηµα πλαισίων αλουµινίου. Οι ξύλινες δοκοί θα έχουν κυλινδρική διατοµή περίπου Ø100 mm και µέγιστο µήκος περίπου 200 cm, µετρηµένο από την τελική στάθµη του διαµορφωµένου εδάφους. Θα είναι κατασκευασµένες από πλανισµένη και εµποτισµένη υπό πίεση ξυλεία πεύκης, που θα έχει µεγάλη αντοχή στη θραύση και θα απαιτεί ελάχιστη συντήρηση. Στο ανώτερο σηµείο τους θα καλύπτονται µε τάπες από ειδικής σύστασης χυτό πολυαµίδιο. Η επιφανειακή θεµελίωση των ξύλινων δοκών, θα πραγµατοποιείται µε ειδικά διαµορφωµένες χαλύβδινες δοκοθήκες, οι οποίες θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένο χάλυβα και εύκολα αποσυναρµολογούµενες. Θα συντίθεται από ένα χαλύβδινο έλασµα κυλινδρικής µορφής, στη βάση του οποίου θα είναι συγκολληµένη αυτογενώς µια χαλύβδινη βάση, µε επαρκείς διαστάσεις για την παραλαβή των φορτίων για τα οποία έχει µελετηθεί. Οι δοκοθήκες αυτές, θα έχουν τη δυνατότητα να σταθεροποιούν τις δοκούς σε αποστάσεις ρυθµιζόµενες µε αφετηρία την τελική στάθµη του διαµορφωµένου εδάφους, έτσι ώστε να αποτρέπεται η διάβρωσή τους και να ελαχιστοποιούνται οι επιπτώσεις από περιβαλλοντικούς παράγοντες. Το σύστηµα πλαισίων που θα συνδέει τις δοκούς υποστήριξης µεταξύ τους και θα αποτελεί τη βάση για τη στερέωση των διαφόρων επιφανειών των δαπέδων, θα συντίθεται από ειδικά κατασκευασµένα προφίλ αλουµινίου ορθογώνιας διατοµής περίπου 55 x 20 mm µε εγκοπές και στρογγυλεµένες ακµές. Οι επιµέρους συνδετήριοι σύνδεσµοι που θα προσαρτώνται στις δοκούς υποστήριξης και θα συγκρατούν τα πρόσθετα στοιχεία της κατασκευής θα είναι ειδικά κατασκευασµένοι από χυτό αλουµίνιο. Τα δάπεδα θα είναι κατασκευασµένα από πλαστικοποιηµένη επιφάνεια υψηλής πίεσης HPL, µε επικάλυψη από αντιολισθητικό υλικό και ειδικά διαµορφωµένες εγκοπές/λαβές. Οι επιφάνειες αυτές θα έχουν συνολικό πάχος ~ 10 mm και θα είναι ιδιαίτερα ανθεκτικές στη φθορά, στην αποσύνθεση και την προσβολή από µύκητες. Όλες οι διακοσµητικές πλευρικές προστατευτικές επιφάνειες και οι επιφάνειες της στέγης, θα είναι κατασκευασµένες από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας, πάχους περίπου 20mm, µε δυο στρώσεις διαφόρων χρωµατισµών και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός τους θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Θα είναι σταθεροποιηµένες έναντι της υπεριώδους ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός τους και θα είναι, επίσης, ιδιαίτερα ανθεκτικές στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχουν µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός τους θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής τους. Η ευθύγραµµη τσουλήθρα θα είναι κατασκευασµένη από χυτό πολυαιθυλένιο µε χύτευση εκ περιστροφής. Οι δοκοί που διαµορφώνουν την αναρριχητική σκάλα, συνολικής κυλινδρικής διατοµής περίπου Ø40 mm, θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένες χαλύβδινες σωλήνες, µε επικάλυψη από χυτό αντιολισθητικό υλικό πολυπροπυλενίου. Η κουπαστή στο σηµείο όπου καταλήγει η αναρριχητική σκάλα και η υποστηρικτική της δοκός θα είναι κατασκευασµένες από σωλήνες ανοξείδωτου χάλυβα κυκλικής διατοµής περίπου Ø40. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πλακίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. 6

7 ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεµελίωση: 674 cm x 495 cm 329 cm x 201 cm 251 cm 120 cm 8 θεµέλια: Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.2: ιθέσια ξύλινη κούνια για παιδιά & νήπια Κάτοψη Οργάνου 7

8 Περιγραφή Οργάνου Η ιθέσια Ξύλινη Κούνια για παιδιά & νήπια θα απευθύνεται σε χρήστες/παιδιά ηλικιακής οµάδας από 1 ετών και άνω και από 2 ετών και άνω αντίστοιχα και θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Θα διαθέτει δύο καθίσµατα, ένα νηπίων και ένα παίδων, και θα προσφέρει στους διάφορους χρήστες/παιδιά, τη δυνατότητα αιώρησης, διασκέδασης και εξάσκησης. Το πλαίσιο (σκελετός) της κούνιας θα συντίθεται από δυο ζεύγη ξύλινων δοκών µορφής Λ, τετραγωνικής διατοµής 95x95 mm µε στρογγυλεµένες ακµές, που θα είναι τοποθετηµένα υπό γωνία σε σχέση µε το κατακόρυφο επίπεδο, και µία οριζόντια δοκό, κυκλικής διατοµής περίπου Ø102, πάχους 2,9mm, η οποία θα είναι κατασκευασµένη από εν θερµώ γαλβανισµένο χάλυβα. Οι ξύλινες δοκοί θα είναι κατασκευασµένες από εµποτισµένη (υπό πίεση) ξυλεία πεύκης. Στις απολήξεις της οριζόντιας δοκού θα συγκολλούνται αυτογενώς δύο κατάλληλα διαµορφωµένα ελάσµατα από εν θερµώ γαλβανισµένο χάλυβα, µε πάχος τοιχώµατος 5 mm και εξωτερικές διαστάσεις περίπου 360x490 mm. Η πάκτωση των ξύλινων δοκών στο έδαφος θα πραγµατοποιείται µε χαλύβδινες δοκοθήκες, οι οποίες θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένο χάλυβα. Οι δοκοθήκες αυτές θα σταθεροποιούν τις δοκούς σε απόσταση 200 mm, επάνω από την τελική στάθµη του διαµορφωµένου εδάφους, έτσι ώστε να αποτρέπεται η διάβρωσή τους και να ελαχιστοποιούνται οι επιπτώσεις από περιβαλλοντικούς παράγοντες. Οι χαλύβδινες δοκοθήκες θα είναι εύκολα αποσπώµενες/ αποσυναρµολογούµενες και θα προσφέρονται τόσο για την θεµελίωση των δοκών στο έδαφος, όσο και για την επιφανειακή τους πάκτωση σε επιφάνεια σκυροδέµατος. Το κάθισµα παίδων θα αποτελείται από κατάλληλα διαµορφωµένο πλαίσιο, το οποίο θα είναι κατασκευασµένο από πολυπροπυλένιο και επικαλυµµένο από θερµοπλαστικό ελαστοµερές υλικό. Η εσωτερική πλευρά του καθίσµατος (πλαίσιο κατασκευασµένο από πολυπροπυλένιο) θα διαθέτει κατάλληλα διαµορφωµένα νεύρα µε σκοπό την ενίσχυση της δοµικής αρτιότητάς του. Το κάθισµα αυτό θα είναι κατάλληλα σχεδιασµένο για τους χρήστες/παιδιά της συγκεκριµένης ηλικιακής οµάδας. Το κάθισµα νηπίων, τύπου «πάνας», θα είναι ειδικά κατασκευασµένο από ελαστοµερές υλικό, το οποίο θα είναι ιδιαίτερα εύκαµπτο και θα δίνει τη δυνατότητα προσαρµογής στη µορφή του σώµατος σύµφωνα µε το αυτοβάρος του χρήστη/παιδιού. Το κάθισµα αυτό θα είναι κατάλληλα σχεδιασµένο για τους χρήστες/ παιδιά της ηλικιακής οµάδας από 1 ετών και άνω. Οι µηχανισµοί ανάρτησης των καθισµάτων θα είναι κατασκευασµένοι από χυτό πολυαµίδιο, το οποίο θα είναι σταθεροποιηµένο έναντι της υπεριώδους ακτινοβολίας για µεγαλύτερη διάρκεια ζωής. Οι αναρτήσεις θα διαθέτουν σύστηµα έδρασης µε διπλά ρουλεµάν/ κουζινέτα (έδρανα ολίσθησης/ ένσφαιρους τριβείς) και αναρτήρα, ο οποίος θα είναι υπεύθυνος για την αποτροπή της περιστροφής και της αναδίπλωσής τους. Τα εξαρτήµατα των αναρτήσεων θα είναι κατασκευασµένα από ανοξείδωτο χάλυβα και ορείχαλκο (µπρούντζο). Οι αλυσίδες θα είναι κατασκευασµένες από ανοξείδωτο χάλυβα και θα πληρούν τις απαιτήσεις των προτύπων ISO1834 ISO1835 και DIN766. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: 710 cm x 296 cm 200 cm x 333 cm 224 cm 8

9 Μέγιστο ύψος πτώσης: Θεµελίωση: 118 cm Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176: Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.3: Τριθέσια ξύλινη κούνια για παιδιά Κάτοψη Οργάνου 9

10 Περιγραφή Οργάνου Η Τριθέσια Ξύλινη Κούνια µε καθίσµατα παίδων θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 2 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Θα διαθέτει τρία καθίσµατα παίδων και θα προσφέρει στους διάφορους χρήστες/παιδιά, τη δυνατότητα αιώρησης, διασκέδασης και εξάσκησης. Ο δοµικός σκελετός της κούνιας θα συντίθεται από τρία ζεύγη δοκών υποστήριξης σε σχήµα Λ και δυο οριζόντιες δοκούς. Τα δυο ακριανά ζεύγη δοκών θα είναι τοποθετηµένα υπό γωνία, ενώ το ενδιάµεσο θα είναι τοποθετηµένο κατακόρυφα. Οι δοκοί υποστήριξης θα είναι κατασκευασµένες από εµποτισµένη (υπό πίεση) ξυλεία πεύκης, τετραγωνικής διατοµής 95x95 mm µε στρογγυλεµένες ακµές. Οι οριζόντιες δοκοί θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένο χάλυβα κυκλικής διατοµής περίπου Ø102mm και πάχος τοιχώµατος 2,9 mm. Στις απολήξεις των οριζόντιων δοκών θα συγκολλούνται αυτογενώς δυο κατάλληλα διαµορφωµένα ελάσµατα από εν θερµώ γαλβανισµένο χάλυβα, µε πάχος τοιχώµατος 5 mm και εξωτερικές διαστάσεις περίπου 360x490 mm. Η πάκτωση των ξύλινων δοκών στο έδαφος θα πραγµατοποιείται µε χαλύβδινες δοκοθήκες, οι οποίες θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένο χάλυβα. Οι δοκοθήκες αυτές θα σταθεροποιούν τις δοκούς σε απόσταση 200 mm, επάνω από την τελική στάθµη του διαµορφωµένου εδάφους, έτσι ώστε να αποτρέπεται η διάβρωσή τους και να ελαχιστοποιούνται οι επιπτώσεις από περιβαλλοντικούς παράγοντες. Οι χαλύβδινες δοκοθήκες θα είναι εύκολα αποσπώµενες/ αποσυναρµολογούµενες και θα προσφέρονται τόσο για την θεµελίωση των δοκών στο έδαφος, όσο και για την επιφανειακή τους πάκτωση σε επιφάνεια σκυροδέµατος. Τα καθίσµατα παίδων θα αποτελούνται από κατάλληλα διαµορφωµένο πλαίσιο, το οποίο θα είναι κατασκευασµένο από πολυπροπυλένιο και επικαλυµµένο από θερµοπλαστικό ελαστοµερές υλικό. Η εσωτερική πλευρά του καθίσµατος (πλαίσιο κατασκευασµένο από πολυπροπυλένιο) θα διαθέτει κατάλληλα διαµορφωµένα νεύρα µε σκοπό την ενίσχυση της δοµικής αρτιότητάς του. Το κάθισµα αυτό θα είναι κατάλληλα σχεδιασµένο για τους χρήστες/παιδιά της συγκεκριµένης ηλικιακής οµάδας. Οι µηχανισµοί ανάρτησης των καθισµάτων θα είναι κατασκευασµένοι από χυτό πολυαµίδιο, σταθεροποιηµένο έναντι της υπεριώδους ακτινοβολίας για µεγαλύτερη διάρκεια ζωής. Οι αναρτήσεις θα διαθέτουν σύστηµα έδρασης µε διπλά ρουλεµάν/ κουζινέτα (έδρανα ολίσθησης/ ένσφαιρους τριβείς) και αναρτήρα, ο οποίος θα είναι υπεύθυνος για την αποτροπή της περιστροφής και της αναδίπλωσής τους. Τα εξαρτήµατα των αναρτήσεων θα είναι κατασκευασµένα από ανοξείδωτο χάλυβα και ορείχαλκο (µπρούντζο). Οι αλυσίδες θα είναι κατασκευασµένες από εν θερµώ γαλβανισµένο χάλυβα και θα πληρούν τις απαιτήσεις των προτύπων ISO1834 ISO1835 και DIN766. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: 710 cm x 476 cm ιαστάσεις οργάνου στο έδαφος: 200 cm x 519 cm Μέγιστο ύψος οργάνου: 224 cm Μέγιστο ύψος πτώσης: 118 cm Θεµελίωση: 6 θεµέλια: Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176: Ευρωπαϊκό Πρότυπο ΕΝ 1176:

11 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.4: Τραµπάλα ελατηρίου «Μαργαρίτα» Κάτοψη Οργάνου Η τραµπάλα ελατηρίου Μαργαρίτα θα απευθύνεται σε χρήστες/παιδιά ηλικιακής οµάδας 1+ (2-6 ετών) και θα είναι σχεδιασµένη για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για µία τραµπάλα ελατηρίου τεσσάρων θέσεων µε καθίσµατα, χειρολαβές και ποδολαβές που θα είναι τοποθετηµένες σε κατάλληλες αποστάσεις και ύψη, σύµφωνα µε τα εργοµετρικά µεγέθη της ηλικιακής οµάδας στην οποία απευθύνεται. Προσφέρεται για ταλάντωση και παρέχει τη δυνατότητα διασκέδασης είτε σε ατοµικό επίπεδο είτε σε συλλογικό επίπεδο, µε τη συνεργασία και το συντονισµό των κινήσεων µεταξύ των χρηστών/παιδιών. Οι επιφάνειες των τεσσάρων καθισµάτων, καθώς και η επιφάνεια στην οποία θα είναι προσαρτηµένες οι χειρολαβές θα είναι κατασκευασµένες µε στρογγυλεµένες ακµές, από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας πάχους 19mm, µε δυο εξωτερικές στρώσεις υλικού σε διάφορους χρωµατισµούς και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός των επιφανειών θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Οι επιφάνειες αυτές θα είναι σταθεροποιηµένες έναντι της υπεριώδους ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός τους. Θα είναι επίσης, 11

12 ιδιαίτερα ανθεκτικές στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχουν µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής τους. Η κατάλληλα διαµορφωµένη επιφάνεια στην οποία θα είναι ενσωµατωµένα τα καθίσµατα σε σχήµα µαργαρίτας, όπως επίσης και η επιφάνεια των ποδολαβών µορφής δακτυλίου, θα είναι κατασκευασµένες από πλαστικοποιηµένη επιφάνεια υψηλής πίεσης, µε επικάλυψη από χυτευτό αντιολισθητικό υλικό. Θα έχουν συνολικό πάχος ~ 18 mm και θα είναι ιδιαίτερα ανθεκτικές στη φθορά, στην αποσύνθεση και την προσβολή από µύκητες. Η σύνδεση των επιφανειών υποστήριξης των καθισµάτων, του δακτυλίου της ποδολαβής και των χειρολαβών θα πραγµατοποιείται µε αποστάτες από σωλήνες κυκλικής διατοµής Ø38 x 2 mm. Οι σωλήνες αυτοί θα είναι κατασκευασµένοι είτε από εν θερµώ γαλβανισµένο χάλυβα είτε από ανοξείδωτο χάλυβα. Η βαφή των σωλήνων αυτών θα πραγµατοποιείται είτε δια της µεθόδου της ηλεκτροστατικής βαφής µε πούδρα είτε θα είναι επικαλυπτόµενες από χυτό υλικό πολυπροπυλενίου. Οι αντιολισθητικές χειρολαβές καµπύλης µορφής θα είναι κατασκευασµένες από ειδικής σύστασης συµπαγές χυτό πολυαµίδιο. Η ανάγλυφη επιφάνειά τους, θα προσφέρει σταθερή πρόσφυση και ασφάλεια. Το ελατήριο θα είναι κατασκευασµένο από χαλύβδινη σωλήνα κυκλικής διατοµής, σύµφωνα µε τις απαιτήσεις των προτύπων DIN 17221: 1988 (DIN EN 10089: 2003) και DIN EN : Θα έχει υποστεί σκλήρυνση δια της εκτόξευσης σφαιριδίων χάλυβα µε σκοπό την αποτροπή σχηµατισµού ρωγµών και θραύσης (λόγω καταπόνησης) και θα διαθέτει κλάση ανταπόκρισης σε διάβρωση C4 (σύµφωνα µε το πρότυπο ISO : 1998), ενώ η βαφή του θα έχει πραγµατοποιηθεί µε τη µέθοδο της ηλεκτροστατικής βαφής µε πούδρα. Η αντοχή, καθώς και η αναµενόµενη διάρκεια ζωής του ελατηρίου θα έχει ελεγχθεί δειγµατοληπτικά, ώστε να διασφαλίζεται η λειτουργία του ελατηρίου για περισσότερο από 5 χρόνια συνεχούς χρήσης. Στη βάση κάθε ελατηρίου θα είναι προσαρµοσµένοι είτε ειδικοί σφιγκτήρες, από ειδικής σύστασης χυτό πολυαµίδιο είτε ειδικά διαµορφωµένοι σύνδεσµοι ελατηρίων, προκειµένου να αποτρέπεται ο εγκλωβισµός των χεριών και των ποδιών. Ενισχυτικά ως προς το τελευταίο, εσωτερικά του ελατηρίου θα είναι προσαρµοσµένος κατάλληλα ένας κύλινδρος από πολυουρεθάνη µε κυκλική διατοµή περίπου Ø155 x 26,5 mm και µήκος περίπου 350 mm. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: 350 cm x 350 cm ιαστάσεις οργάνου στο έδαφος: 100 cm x 100 cm Μέγιστο ύψος οργάνου: 62 cm Μέγιστο ύψος πτώσης: 60 cm Θεµελίωση: 1 θεµέλιο/επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176: Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το 12

13 παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.5: Ατοµικό ελατήριο «Όρνιθα» Κάτοψη Οργάνου Περιγραφή Οργάνου Το ελατήριο σε θεµατική µορφή Όρνιθας θα απευθύνεται σε χρήστες/παιδιά ηλικιακής οµάδας 1+ (2-6 ετών) και θα είναι σχεδιασµένο για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για όργανο ταλάντωσης µε ιδιαίτερα αναπαυτικό κάθισµα και χειρολαβές και ποδολαβές τοποθετηµένες σε κατάλληλες αποστάσεις και ύψη, σύµφωνα µε τα εργοµετρικά µεγέθη της ηλικιακής οµάδας στην οποία απευθύνεται. Επιτρέπει τον πειραµατισµό του χρήστη/παιδιού µε την κίνηση και την ισορροπία, ενώ µε αφορµή τη θεµατική µορφή δηµιουργούνται οι κατάλληλες προϋποθέσεις για την ανάπτυξη παιχνιδιού ρόλων. H θεµατική επιφάνεια θα είναι κατασκευασµένη µε στρογγυλεµένες ακµές από ειδικής σύνθεσης 13

14 πολυαιθυλένιο υψηλής πυκνότητας πάχους 19mm, µε δυο εξωτερικές στρώσεις υλικού σε κόκκινο χρώµα και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός της επιφάνειας θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Η επιφάνεια αυτή θα είναι σταθεροποιηµένη έναντι της υπεριώδους ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός της. Θα είναι, επίσης, ιδιαίτερα ανθεκτική στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχει µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής της. Το εργονοµικά σχεδιασµένο κάθισµα θα είναι κατασκευασµένο από κατάλληλα διαµορφωµένο πλαίσιο από πολυπροπυλένιο, το οποίο θα είναι επικαλυµµένο από αντιολισθητικό θερµοπλαστικό ελαστοµερές υλικό. Το εσωτερικό πλαίσιο θα διαθέτει ειδικά διαµορφωµένα νεύρα, µε σκοπό την ενίσχυση της δοµικής αρτιότητάς του. Οι αντιολισθητικές χειρολαβές και ποδολαβές θα είναι κατασκευασµένες από ειδικής σύστασης συµπαγές χυτό πολυαµίδιο. Η ανάγλυφη επιφάνειά τους, και ειδικότερα η µορφή των ποδολαβών θα προσφέρουν σταθερή πρόσφυση και ασφάλεια. Το ελατήριο θα είναι κατασκευασµένο από χαλύβδινη σωλήνα κυκλικής διατοµής, σύµφωνα µε τις απαιτήσεις των προτύπων DIN 17221: 1988 (DIN EN 10089: 2003) και DIN EN : Θα έχει υποστεί σκλήρυνση δια της εκτόξευσης σφαιριδίων χάλυβα µε σκοπό την αποτροπή σχηµατισµού ρωγµών και θραύσης (λόγω καταπόνησης) και θα διαθέτει κλάση ανταπόκρισης σε διάβρωση C4 (σύµφωνα µε το πρότυπο ISO : 1998), ενώ η βαφή του θα έχει πραγµατοποιηθεί µε τη µέθοδο της ηλεκτροστατικής βαφής µε πούδρα. Η αντοχή, καθώς και η αναµενόµενη διάρκεια ζωής του ελατηρίου θα έχει ελεγχθεί δειγµατοληπτικά, ώστε να διασφαλίζεται η λειτουργία του ελατηρίου για περισσότερο από 5 χρόνια συνεχούς χρήσης. Στη βάση κάθε ελατηρίου θα είναι προσαρµοσµένοι ή ειδικοί σφιγκτήρες, οι οποίοι θα είναι κατασκευασµένοι από ειδικής σύστασης χυτό πολυαµίδιο ή ειδικά διαµορφωµένοι σύνδεσµοι ελατηρίων, προκειµένου να αποτρέπεται ο εγκλωβισµός των χεριών και των ποδιών. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεµελίωση: 350 cm x 236 cm 94 cm x 36 cm 77 cm 47 cm 1 θεµέλιο/ Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). 14

15 Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.6: Ατοµικό ελατήριο «Κανγκουρό» Κάτοψη Οργάνου Περιγραφή Οργάνου Το ελατήριο σε θεµατική µορφή Κανγκουρό θα απευθύνεται σε χρήστες/παιδιά ηλικιακής οµάδας 1+ (2-6 ετών) και θα είναι σχεδιασµένο για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για όργανο ταλάντωσης µε ιδιαίτερα αναπαυτικό κάθισµα και χειρολαβές και ποδολαβές τοποθετηµένες σε κατάλληλες αποστάσεις και ύψη, σύµφωνα µε τα εργοµετρικά µεγέθη της ηλικιακής οµάδας στην οποία απευθύνεται. Επιτρέπει τον πειραµατισµό του χρήστη/παιδιού µε την κίνηση και την ισορροπία, ενώ µε αφορµή τη θεµατική µορφή δηµιουργούνται οι κατάλληλες προϋποθέσεις για την ανάπτυξη παιχνιδιού ρόλων. H θεµατική επιφάνεια θα είναι κατασκευασµένη µε στρογγυλεµένες ακµές από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας πάχους 19mm, µε δυο εξωτερικές στρώσεις υλικού σε πράσινο χρώµα και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός της επιφάνειας θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της 15

16 επεξεργασίας του. Η επιφάνεια αυτή θα είναι σταθεροποιηµένη έναντι της υπεριώδους ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός της. Θα είναι, επίσης, ιδιαίτερα ανθεκτική στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχει µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής της. Το εργονοµικά σχεδιασµένο κάθισµα θα είναι κατασκευασµένο από κατάλληλα διαµορφωµένο πλαίσιο από πολυπροπυλένιο, το οποίο θα είναι επικαλυµµένο από αντιολισθητικό θερµοπλαστικό ελαστοµερές υλικό. Το εσωτερικό πλαίσιο θα διαθέτει ειδικά διαµορφωµένα νεύρα, µε σκοπό την ενίσχυση της δοµικής αρτιότητάς του. Οι αντιολισθητικές χειρολαβές και ποδολαβές θα είναι κατασκευασµένες από ειδικής σύστασης συµπαγές χυτό πολυαµίδιο. Η ανάγλυφη επιφάνειά τους, και ειδικότερα η µορφή των ποδολαβών θα προσφέρουν σταθερή πρόσφυση και ασφάλεια. Το ελατήριο θα είναι κατασκευασµένο από χαλύβδινη σωλήνα κυκλικής διατοµής, σύµφωνα µε τις απαιτήσεις των προτύπων DIN 17221: 1988 (DIN EN 10089: 2003) και DIN EN : Θα έχει υποστεί σκλήρυνση δια της εκτόξευσης σφαιριδίων χάλυβα µε σκοπό την αποτροπή σχηµατισµού ρωγµών και θραύσης (λόγω καταπόνησης) και θα διαθέτει κλάση ανταπόκρισης σε διάβρωση C4 (σύµφωνα µε το πρότυπο ISO : 1998), ενώ η βαφή του θα έχει πραγµατοποιηθεί µε τη µέθοδο της ηλεκτροστατικής βαφής µε πούδρα. Η αντοχή, καθώς και η αναµενόµενη διάρκεια ζωής του ελατηρίου θα έχει ελεγχθεί δειγµατοληπτικά, ώστε να διασφαλίζεται η λειτουργία του ελατηρίου για περισσότερο από 5 χρόνια συνεχούς χρήσης. Στη βάση κάθε ελατηρίου θα είναι προσαρµοσµένοι ή ειδικοί σφιγκτήρες, οι οποίοι θα είναι κατασκευασµένοι από ειδικής σύστασης χυτό πολυαµίδιο ή ειδικά διαµορφωµένοι σύνδεσµοι ελατηρίων, προκειµένου να αποτρέπεται ο εγκλωβισµός των χεριών και των ποδιών. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεµελίωση: 350 cm x 240 cm 97 cm x 35 cm 82 cm 47 cm 1 θεµέλιο/ Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): 16

17 Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.7: Ατοµικό ελατήριο-σκούτερ Κάτοψη Οργάνου Περιγραφή Οργάνου Το ελατήριο σε θεµατική µορφή Σκούτερ, θα απευθύνεται σε χρήστες/παιδιά ηλικιακής οµάδας 1+ (2-6 ετών) και θα είναι σχεδιασµένο για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για όργανο ταλάντωσης µε ιδιαίτερα αναπαυτικό κάθισµα και χειρολαβές και ποδολαβές τοποθετηµένες σε κατάλληλες αποστάσεις και ύψη, σύµφωνα µε τα εργοµετρικά µεγέθη της ηλικιακής οµάδας στην οποία απευθύνεται. Επιτρέπει τον πειραµατισµό του χρήστη/παιδιού µε την κίνηση και την ισορροπία, ενώ µε αφορµή τη θεµατική µορφή δηµιουργούνται οι κατάλληλες προϋποθέσεις για την ανάπτυξη παιχνιδιού ρόλων. Η θεµατική επιφάνεια θα είναι κατασκευασµένη µε στρογγυλεµένες ακµές από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας πάχους 19mm, µε δυο εξωτερικές στρώσεις υλικού σε κόκκινο χρώµα και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός της επιφάνειας θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Η επιφάνεια αυτή θα είναι σταθεροποιηµένη έναντι της υπεριώδους 17

18 ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός της. Θα είναι, επίσης, ιδιαίτερα ανθεκτική στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχει µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής της. Το εργονοµικά σχεδιασµένο κάθισµα θα είναι κατασκευασµένο από κατάλληλα διαµορφωµένο πλαίσιο από πολυπροπυλένιο, το οποίο θα είναι επικαλυµµένο από αντιολισθητικό θερµοπλαστικό ελαστοµερές υλικό. Το εσωτερικό πλαίσιο θα διαθέτει ειδικά διαµορφωµένα νεύρα, µε σκοπό την ενίσχυση της δοµικής αρτιότητάς του. Οι αντιολισθητικές χειρολαβές και ποδολαβές θα είναι κατασκευασµένες από ειδικής σύστασης συµπαγές χυτό πολυαµίδιο. Η ανάγλυφη επιφάνειά τους, και ειδικότερα η µορφή των ποδολαβών θα προσφέρουν σταθερή πρόσφυση και ασφάλεια. Το ελατήριο θα είναι κατασκευασµένο από χαλύβδινη σωλήνα κυκλικής διατοµής, σύµφωνα µε τις απαιτήσεις των προτύπων DIN 17221: 1988 (DIN EN 10089: 2003) και DIN EN : Θα έχει υποστεί σκλήρυνση δια της εκτόξευσης σφαιριδίων χάλυβα µε σκοπό την αποτροπή σχηµατισµού ρωγµών και θραύσης (λόγω καταπόνησης) και θα διαθέτει κλάση ανταπόκρισης σε διάβρωση C4 (σύµφωνα µε το πρότυπο ISO : 1998), ενώ η βαφή του θα έχει πραγµατοποιηθεί µε τη µέθοδο της ηλεκτροστατικής βαφής µε πούδρα. Η αντοχή, καθώς και η αναµενόµενη διάρκεια ζωής του ελατηρίου θα έχει ελεγχθεί δειγµατοληπτικά, ώστε να διασφαλίζεται η λειτουργία του ελατηρίου για περισσότερο από 5 χρόνια συνεχούς χρήσης. Στη βάση κάθε ελατηρίου θα είναι προσαρµοσµένοι ή ειδικοί σφιγκτήρες, οι οποίοι θα είναι κατασκευασµένοι από ειδικής σύστασης χυτό πολυαµίδιο ή ειδικά διαµορφωµένοι σύνδεσµοι ελατηρίων, προκειµένου να αποτρέπεται ο εγκλωβισµός των χεριών και των ποδιών. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεµελίωση: 350 cm x 240 cm 88 cm x 35 cm 72 cm 47 cm 1 θεµέλιο/επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµέ-νου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύµφωνα µε το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών του ΦΕΚ 931/Β/2009 (Υ.Α /2009): 18

19 Ο διαγωνιζόµενος οφείλει να προσκοµίσει στις προκαταρκτικές πληροφορίες και πριν την αποδοχή της προσφοράς το πιστοποιητικό συµµόρφωσης του οργάνου µε τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισµού ο οποίος έχει κατασκευαστεί σύµφωνα µε τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαµβανόµενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συµµόρφωση του οργάνου και της εγκατάστασής του µε το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευµένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συµπληρωµατικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). Άρθρο Β.8: Τσουλήθρα Κάτοψη Οργάνου Περιγραφή Οργάνου Η Τσουλήθρα θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 2 ετών και άνω και θα είναι σχεδιασµένη για την ασφαλή προσβασιµότητα και συµµετοχή παιδιών µε αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόµενες διεθνείς και ευρωπαϊκές προδιαγραφές. Πρόκειται για όργανο ολίσθησης το οποίο είναι σχεδιασµένο σύµφωνα µε τα εργοµετρικά µεγέθη της ηλικιακής οµάδας στην οποία απευθύνεται. Παρέχει τη δυνατότητα διασκέδασης σε ατοµικό επίπεδο, αλλά και σε συλλογικό επίπεδο, επιτρέποντας επίσης την ανάπτυξη πολυδιάστατων µορφών παιχνιδιού µεταξύ των χρηστών στα διάφορα επίπεδα στα οποία αναπτύσσεται. Κατ αυτόν τον τρόπο ενισχύσει την κοινωνικοποίησή τους. Πιο συγκεκριµένα, µέσω µιας κλίµακας µε κατάλληλα διαµορφωµένα σκαλοπάτια γίνεται η ανάβαση σε ένα υπερυψωµένο επίπεδο, το οποίο θα βρίσκεται σε απόσταση 120 cm από την 19

20 τελική στάθµη του διαµορφωµένου εδάφους. Από το επίπεδο αυτό θα καθίσταται δυνατή η πρόσβαση της τσουλήθρας, ενώ στο ανώτερο σηµείο εισόδου προς αυτήν θα υπάρχει ειδικά διαµορφωµένο πλαίσιο ασφαλείας. Η κλίµακα θα είναι τοποθετηµένη υπό κλίση σε σχέση µε το κατακόρυφο επίπεδο, ενώ οι πλαϊνές της επιφάνειες που θα συγκροτούν τον βασικό δοµικό σκελετό της κατασκευής, θα έχουν ιδιαίτερα ελκυστικό περίγραµµα γεωµετρικών µορφών και ενσωµατωµένες τρύπες/εγκοπές που θα λειτουργούν ως χειρολαβές. Οι πλαϊνές αυτές επιφάνειες θα καταλήγουν στην ανώτερη απόληξή τους σε σχήµα κύκλου, διαµορφώνοντας έτσι τις προστατευτικές πλευρικές επιφάνειες του υπερυψωµένου επιπέδου. Η κλίµακα, το πλαίσιο ασφαλείας και οι πλευρικές επιφάνειες θα είναι κατασκευασµένες µε στρογγυλεµένες ακµές από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας πάχους 19mm, µε δυο εξωτερικές στρώσεις υλικού σε διάφορους χρωµατισµούς και εσωτερική στρώση 15mm από 100% ανακυκλωµένο και ανακυκλώσιµο υλικό. Ο χρωµατισµός των επιφανειών θα έχει πραγµατοποιηθεί µέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Θα είναι σταθεροποιηµένες έναντι της υπεριώδους ακτινοβολίας, ώστε να µειωθεί στο ελάχιστο ο αποχρωµατισµός τους και θα είναι, επίσης, ιδιαίτερα ανθεκτικές στην αποσύνθεση, στην προσβολή από µύκητες, στην ανάφλεξη, στην κρούση ακόµα και σε χαµηλές θερµοκρασίες και θα έχουν µικρές απαιτήσεις συντήρησης, ενώ ο καθαρισµός τους θα πραγµατοποιείται µε ευκολία λόγω της ειδικής υφής τους. Τα πατήµατα της κλίµακας θα είναι ειδικά διαµορφωµένα από αντιολισθητικό υλικό και θα θηλυκώνουν σε ειδικά κατασκευασµένες εγκοπές στην επιφάνεια του πολυαιθυλενίου. Το δάπεδο της υπερυψωµένης επιφάνειας θα είναι κατασκευασµένο από πλαστικοποιηµένη επιφάνεια υψηλής πίεσης µε επικάλυψη από χυτευτό αντιολισθητικό υλικό. Θα έχει συνολικό πάχος ~ 18 mm και θα είναι ιδιαίτερα ανθεκτικό στη φθορά, στην αποσύνθεση και την προσβολή από µύκητες. Η ευθύγραµµη τσουλήθρα θα είναι κατασκευασµένη από χυτό πολυαιθυλένιο µε τη µέθοδο κατεργασίας χύτευση εκ περιστροφής. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωµατισµούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασµένα από ειδικής σύστασης χυτό πολυαµίδιο και θα είναι σταθεροποιηµένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι βίδες (κοχλίες) και τα επιµέρους συνδετικά στοιχεία θα είναι κατασκευασµένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερµώ γαλβανισµένο, στον οποίο θα έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και οι διατοµές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν µελετηθεί, µε ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι επιφάνειες θα µπορούν να απορριφθούν µετά τη χρήση τους, δεδοµένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. ιαστάσεις (πιθανές µικρές αποκλίσεις) Χώρος ασφαλείας: ιαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Θεµελίωση: 653 cm x 365 cm 303 cm x 65 cm 198 cm 120 cm 4 θεµέλια: Επιφανειακή Θεµελίωση Η εγκατάσταση θα γίνεται σύµφωνα µε τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της µελέτης και τα προβλεπόµενα στο πρότυπο ΕΛΟΤ ΕΝ1176: Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Ο εξοπλισµός θα πρέπει να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισµός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). Θα πρέπει να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συµµόρφωσης µε το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συµπληρωµατικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). 20
