1 a n a l o g a n d d i g i t a l T V s o l u t i o n s H e l l e n i c q u a l i t y p r o d u c t s info@lemco.gr /

2 Πομπός ψηφιακής τηλεόρασης DTM-2U (0,5-2W) και DTM-5U (0,5-5W) Ο DTM-2U, DTM-5U είναι ένας πομπός ψηφιακής τηλεόρασης () που προορίζεται για τοπική δημιουργία και εκπομπή ενός ψηφιακού πακέτου, αποτελούμενο από τέσσερα προγράμματα. Αναλαμβάνει την συμπίεση (MPEG2/4), διαμόρφωση και εκπομπή (στην περιοχή των UHF / VHF optional) τεσσάρων στερεοφωνικών αναλογικών σημάτων AUDIO/VIDEO. Ο ενσωματωμένος 2 / 5 Watt Η ύπαρξη ενός ισχυρού κυκλώματος AGC εξασφαλίζει: Απόλυτα σταθερή έξοδο Συνεχή απεικόνιση της ισχύος εκπομπής του μηχανήματος εν ώρα λειτουργίας. Την δυνατότητα αυξομείωσης της ισχύος του ενισχυτή από τον χρήστη. Τέλος, το ενσωματωμένο πολύ-λειτουργικό display δίνει τον απόλυτο έλεγχο του μηχανήματος στον χρήστη μέσα από μια σειρά παραμέτρων όπως η ελεύθερη επιλογή καναλιού εξόδου και η ρύθμιση των παραμέτρων διαμόρφωσης. () ενισχυτής, χρησιμοποιώντας την προηγμένη τεχνολογία LDMOS, εξασφαλίζει υψηλή απόδοση και αξιοπιστία διατηρώντας ταυτόχρονα σε χαμηλά επίπεδα την κατανάλωση ισχύος. Τα κυκλώματα προστασίας που διαθέτει ο ενισχυτής φροντίζουν για την άμεση αποκοπή της τροφοδοσίας του σε περίπτωση υπερθέρμανσης ή ύπαρξης στάσιμων κυμάτων (High SWR). Χαρακτηριστικά Υψηλή απόδοση αξιοπιστίας Μειωμένη κατανάλωση ισχύος Δυνατότητα αυξομείωσης της ισχύος (0,5-2 ή 5W) Πολύ-λειτουργικό display Άμεση τεχνική υποστήριξη Καλύπτει όλα τα πρότυπα εκπομπής ETS Προστασία υπερθέρμανσης του ενισχυτή Προστασία ενισχυτή από στάσιμα κύματα Multiplexer / Remultiplexer Modulator Up converter AMP Microcontroler & Display Directional Coupler RF Out ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL SPECIFICATIONS Input Input Data: : Audio: Audio Connector: Connector: 4 x Stereo Audio/ 1Vpp / 75Ω 0.5V RMS / 47K adjustable level 2 x RCA (L-R) BNC - female RF Output Adjustable Frequency: Output power: Shoulder level: Output Connector: Probe: Probe Connector: MHz 2 / 5W () > -45dBc N-female, 50Ω Approx. -20dBm BNC-female Modulation Standard: ETS FFT modes: 2K, 4K(optional) 8K Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8 Guard Interval: 1/32, 1/16, 1/8, 1/4 Constellation: QPSK, 16QAM, 64QAM Bandwidth: 5,6,7(optional), 8 MHz Spectrum polarity: Inverted or not (optional) MER: > 38dB Harmonics and Spurious: > 50dB Network mode: MFN General Operating Temperature: Storage Temperature: Dimensions: Weight: Power supply consumption: Power supply: Cooling: 0 0C to 50 0C -10 0C to +70 0C 2 ½ 19 Rack 6.5 Kg 95VA max. ~108 to 240 VAC 50/60Hz Forced Air

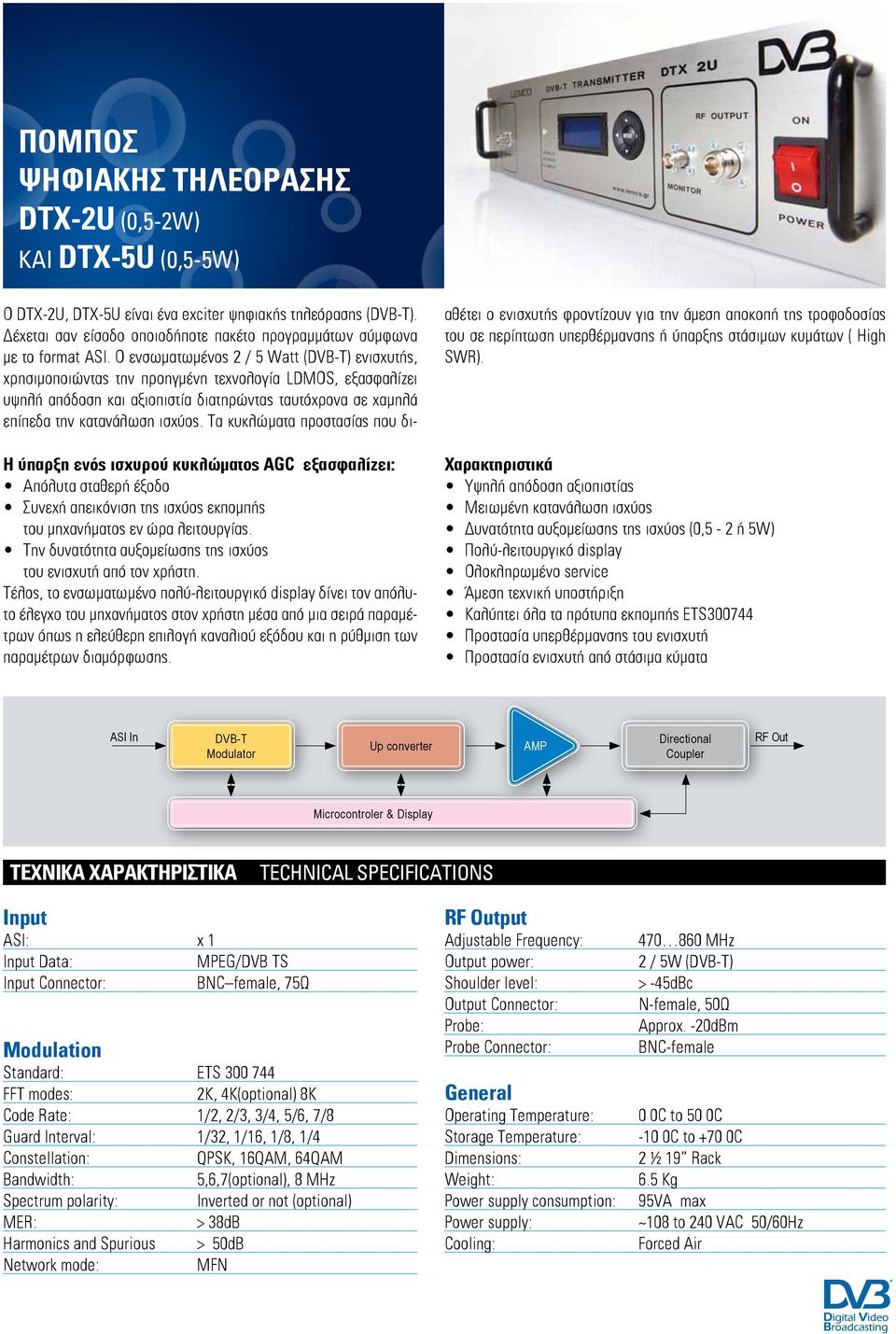

3 ΠΟΜΠΟΣ ψηφιακής τηλεόρασης DTX-2U (0,5-2W) και DTX-5U (0,5-5W) Ο DTX-2U, DTX-5U είναι ένα exciter ψηφιακής τηλεόρασης (). Δέχεται σαν είσοδο οποιοδήποτε πακέτο προγραμμάτων σύμφωνα με το format ASI. Ο ενσωματωμένος 2 / 5 Watt () ενισχυτής, χρησιμοποιώντας την προηγμένη τεχνολογία LDMOS, εξασφαλίζει υψηλή απόδοση και αξιοπιστία διατηρώντας ταυτόχρονα σε χαμηλά επίπεδα την κατανάλωση ισχύος. Τα κυκλώματα προστασίας που δι- Η ύπαρξη ενός ισχυρού κυκλώματος AGC εξασφαλίζει: Απόλυτα σταθερή έξοδο Συνεχή απεικόνιση της ισχύος εκπομπής του μηχανήματος εν ώρα λειτουργίας. Την δυνατότητα αυξομείωσης της ισχύος του ενισχυτή από τον χρήστη. Τέλος, το ενσωματωμένο πολύ-λειτουργικό display δίνει τον απόλυτο έλεγχο του μηχανήματος στον χρήστη μέσα από μια σειρά παραμέτρων όπως η ελεύθερη επιλογή καναλιού εξόδου και η ρύθμιση των παραμέτρων διαμόρφωσης. αθέτει ο ενισχυτής φροντίζουν για την άμεση αποκοπή της τροφοδοσίας του σε περίπτωση υπερθέρμανσης ή ύπαρξης στάσιμων κυμάτων ( High SWR). Χαρακτηριστικά Υψηλή απόδοση αξιοπιστίας Μειωμένη κατανάλωση ισχύος Δυνατότητα αυξομείωσης της ισχύος (0,5-2 ή 5W) Πολύ-λειτουργικό display Άμεση τεχνική υποστήριξη Καλύπτει όλα τα πρότυπα εκπομπής ETS Προστασία υπερθέρμανσης του ενισχυτή Προστασία ενισχυτή από στάσιμα κύματα ASI In Modulator Up converter AMP Directional Coupler RF Out Microcontroler & Display ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL SPECIFICATIONS Input ASI: x 1 Input Data: MPEG/DVB TS Input Connector: BNC female, 75Ω Modulation Standard: ETS FFT modes: 2K, 4K(optional) 8K Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8 Guard Interval: 1/32, 1/16, 1/8, 1/4 Constellation: QPSK, 16QAM, 64QAM Bandwidth: 5,6,7(optional), 8 MHz Spectrum polarity: Inverted or not (optional) MER: > 38dB Harmonics and Spurious > 50dB Network mode: MFN RF Output Adjustable Frequency: Output power: Shoulder level: Output Connector: Probe: Probe Connector: General Operating Temperature: Storage Temperature: Dimensions: Weight: Power supply consumption: Power supply: Cooling: MHz 2 / 5W () > -45dBc N-female, 50Ω Approx. -20dBm BNC-female 0 0C to 50 0C -10 0C to +70 0C 2 ½ 19 Rack 6.5 Kg 95VA max ~108 to 240 VAC 50/60Hz Forced Air

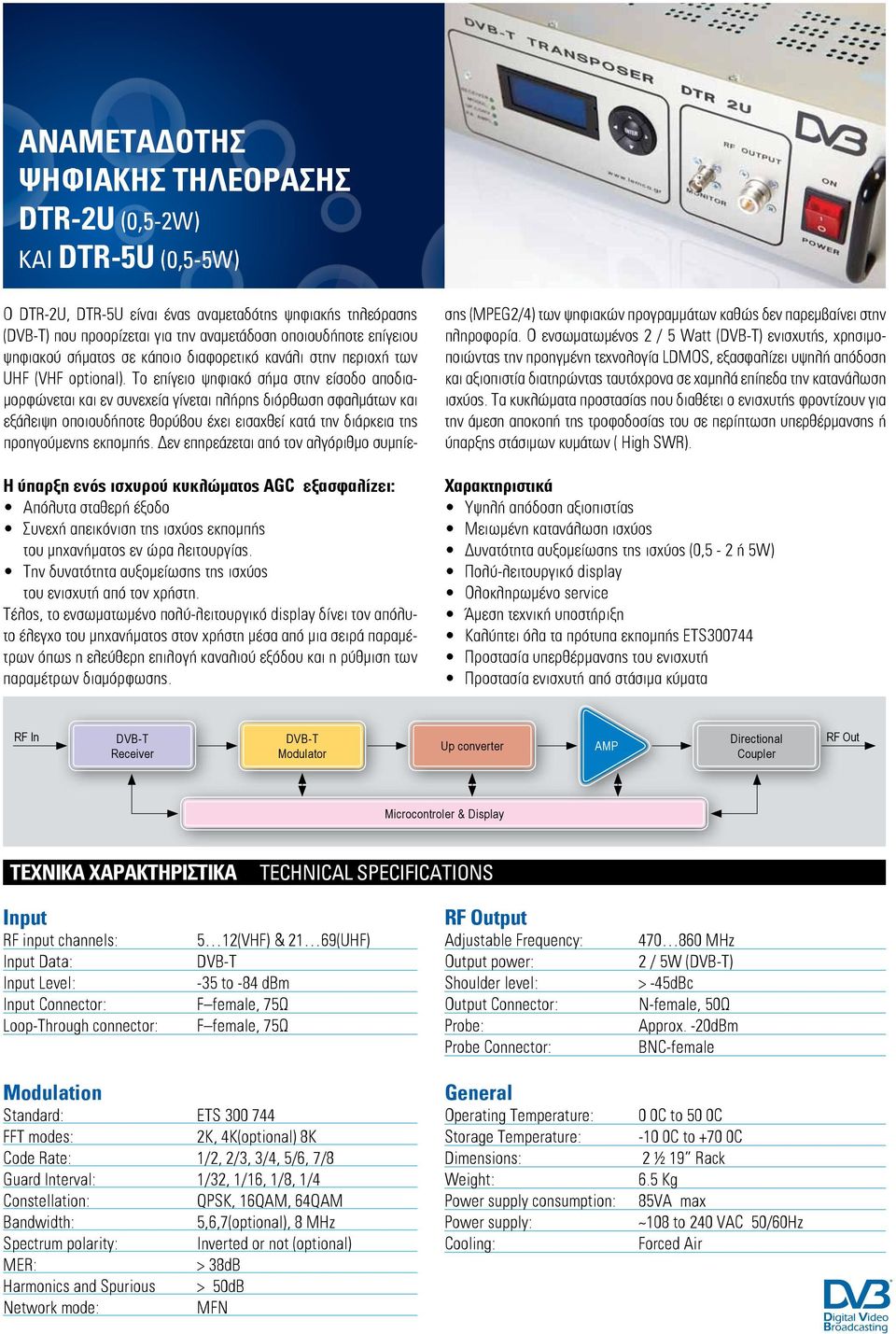

4 ΑΝΑΜΕΤΑΔΟΤΗΣ ψηφιακής τηλεόρασης DTR-2U (0,5-2W) και DTR-5U (0,5-5W) Η ύπαρξη ενός ισχυρού κυκλώματος AGC εξασφαλίζει: Απόλυτα σταθερή έξοδο Συνεχή απεικόνιση της ισχύος εκπομπής του μηχανήματος εν ώρα λειτουργίας. Την δυνατότητα αυξομείωσης της ισχύος του ενισχυτή από τον χρήστη. Τέλος, το ενσωματωμένο πολύ-λειτουργικό display δίνει τον απόλυτο έλεγχο του μηχανήματος στον χρήστη μέσα από μια σειρά παραμέτρων όπως η ελεύθερη επιλογή καναλιού εξόδου και η ρύθμιση των παραμέτρων διαμόρφωσης. Ο DTR-2U, DTR-5U είναι ένας αναμεταδότης ψηφιακής τηλεόρασης () που προορίζεται για την αναμετάδοση οποιουδήποτε επίγειου ψηφιακού σήματος σε κάποιο διαφορετικό κανάλι στην περιοχή των UHF (VHF optional). Το επίγειο ψηφιακό σήμα στην είσοδο αποδιαμορφώνεται και εν συνεχεία γίνεται πλήρης διόρθωση σφαλμάτων και εξάλειψη οποιουδήποτε θορύβου έχει εισαχθεί κατά την διάρκεια της προηγούμενης εκπομπής. Δεν επηρεάζεται από τον αλγόριθμο συμπίεσης (MPEG2/4) των ψηφιακών προγραμμάτων καθώς δεν παρεμβαίνει στην πληροφορία. Ο ενσωματωμένος 2 / 5 Watt () ενισχυτής, χρησιμοποιώντας την προηγμένη τεχνολογία LDMOS, εξασφαλίζει υψηλή απόδοση και αξιοπιστία διατηρώντας ταυτόχρονα σε χαμηλά επίπεδα την κατανάλωση ισχύος. Τα κυκλώματα προστασίας που διαθέτει ο ενισχυτής φροντίζουν για την άμεση αποκοπή της τροφοδοσίας του σε περίπτωση υπερθέρμανσης ή ύπαρξης στάσιμων κυμάτων ( High SWR). Χαρακτηριστικά Υψηλή απόδοση αξιοπιστίας Μειωμένη κατανάλωση ισχύος Δυνατότητα αυξομείωσης της ισχύος (0,5-2 ή 5W) Πολύ-λειτουργικό display Άμεση τεχνική υποστήριξη Καλύπτει όλα τα πρότυπα εκπομπής ETS Προστασία υπερθέρμανσης του ενισχυτή Προστασία ενισχυτή από στάσιμα κύματα RF In Receiver Modulator Up converter AMP Directional Coupler RF Out Microcontroler & Display ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL SPECIFICATIONS Input RF input channels: Input Data: Input Level: Input Connector: Loop-Through connector: 5 12(VHF) & 21 69(UHF) -35 to -84 dbm F female, 75Ω F female, 75Ω RF Output Adjustable Frequency: Output power: Shoulder level: Output Connector: Probe: Probe Connector: MHz 2 / 5W () > -45dBc N-female, 50Ω Approx. -20dBm BNC-female Modulation Standard: ETS FFT modes: 2K, 4K(optional) 8K Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8 Guard Interval: 1/32, 1/16, 1/8, 1/4 Constellation: QPSK, 16QAM, 64QAM Bandwidth: 5,6,7(optional), 8 MHz Spectrum polarity: Inverted or not (optional) MER: > 38dB Harmonics and Spurious > 50dB Network mode: MFN General Operating Temperature: Storage Temperature: Dimensions: Weight: Power supply consumption: Power supply: Cooling: 0 0C to 50 0C -10 0C to +70 0C 2 ½ 19 Rack 6.5 Kg 85VA max ~108 to 240 VAC 50/60Hz Forced Air

5 PANEL ΕΚΠΟΜΠΗΣ US-9 Η Lemco Electronics παρουσιάζει το νέο επαγγελματικό panel εκπομπής τηλεόρασης US-9. Το US-9 αποτελείται από εσωτερικά ορειχάλκινα δίπολα τα οποία έχουν υποστεί βαθιά επαργύρωση με την κλασσική μέθοδο για άριστο αποτέλεσμα. Όλα τα εξωτερικά μέρη και στηρίγματα του US-9 panel εκπομπής είναι γαλβανισμένα εν θερμώ, για την επίτευξη μέγιστης αντοχής στην οξείδωση και στον χρόνο, ενώ ταυτόχρονα συνοδεύεται κατόπιν παραγγελίας από πληθώρα εξαρτημάτων όπως βίδες, ντίζες, παξιμάδια inox κτλ. Το κάλυμμα του US-9, κατασκευασμένο από πολυεστέρα και υαλόπλεγμα και σε συνδυασμό με το εξειδικευμένο σχήμα του με ειδικές κλίσεις εξασφαλίζει την μέγιστη αντοχή σ οποιαδήποτε καιρικές συνθήκες ενώ η επιφάνεια του δεν επιτρέπει την συσσώρευση νερού ή χιονιού. Τέλος ένα ειδικό κάλυμμα στον ακροδέκτη εισόδου παρέχει μέγιστη προστασία και στεγανοποίηση. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL SPECIFICATIONS Ηλεκτρικά Χαρακτηριστικά Μηχανικά Χαρακτηριστικά Περιοχή Συχνοτήτων: MHz Βάρος: 8 Kg Μέγιστη ισχύς εισόδου: 100W Διαστάσεις: 50 x 50 x 25 cm Τύπος ακροδέκτη εισόδου: N female or 7/16(f) Max ταχύτητα ανέμου: 170 Km/h Απολαβή (Gain): 9dB Διάμετρος σωλήνας στήριξης: 2,2 έως 4,8 Πόλωση: Οριζόντια ή κάθετη Σύνθετη αντίσταση εισόδου: 50Ω Πρόσθετα παρελκόμενα Λόγος στάσιμων κυμάτων: 1.1 : 1 Διακλαδωτήρες Ακροδέκτες Καλώδιο PANEL ΕΚΠΟΜΠΗΣ US-12 Η Lemco Electronics παρουσιάζει το νέο επαγγελματικό panel εκπομπής τηλεόρασης US-12. Το US-12 αποτελείται από εσωτερικά ορειχάλκινα δίπολα τα οποία έχουν υποστεί βαθιά επαργύρωση με την κλασσική μέθοδο για άριστο αποτέλεσμα. Όλα τα εξωτερικά μέρη και στηρίγματα του US-12 panel εκπομπής είναι γαλβανισμένα εν θερμώ, για την επίτευξη μέγιστης αντοχής στην οξείδωση και στον χρόνο, ενώ ταυτόχρονα συνοδεύεται κατόπιν παραγγελίας από πληθώρα εξαρτημάτων όπως βίδες, ντίζες, παξιμάδια inox κτλ. Το κάλυμμα του US-12, κατασκευασμένο από πολυεστέρα και υαλόπλεγμα και σε συνδυασμό με το εξειδικευμένο σχήμα του με ειδικές κλίσεις εξασφαλίζει την μέγιστη αντοχή σ οποιαδήποτε καιρικές συνθήκες ενώ η επιφάνεια του δεν επιτρέπει την συσσώρευση νερού ή χιονιού. Τέλος ένα ειδικό κάλυμμα στον ακροδέκτη εισόδου παρέχει μέγιστη προστασία και στεγανοποίηση. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL SPECIFICATIONS Ηλεκτρικά Χαρακτηριστικά Μηχανικά Χαρακτηριστικά Περιοχή Συχνοτήτων: MHz Βάρος: 18 Kg Μέγιστη ισχύς εισόδου: 600W Διαστάσεις: 100 x 50 x 25 cm Τύπος ακροδέκτη εισόδου: N female or 7/16(f) Max ταχύτητα ανέμου: 165 Km/h Απολαβή (Gain): 12dB Διάμετρος σωλήνας στήριξης: 2,0 έως 6,5 Πόλωση: Οριζόντια ή κάθετη Σύνθετη αντίσταση εισόδου: 50Ω Πρόσθετα παρελκόμενα Λόγος στάσιμων κυμάτων: 1.1 : 1 Διακλαδωτήρες Ακροδέκτες Καλώδιο

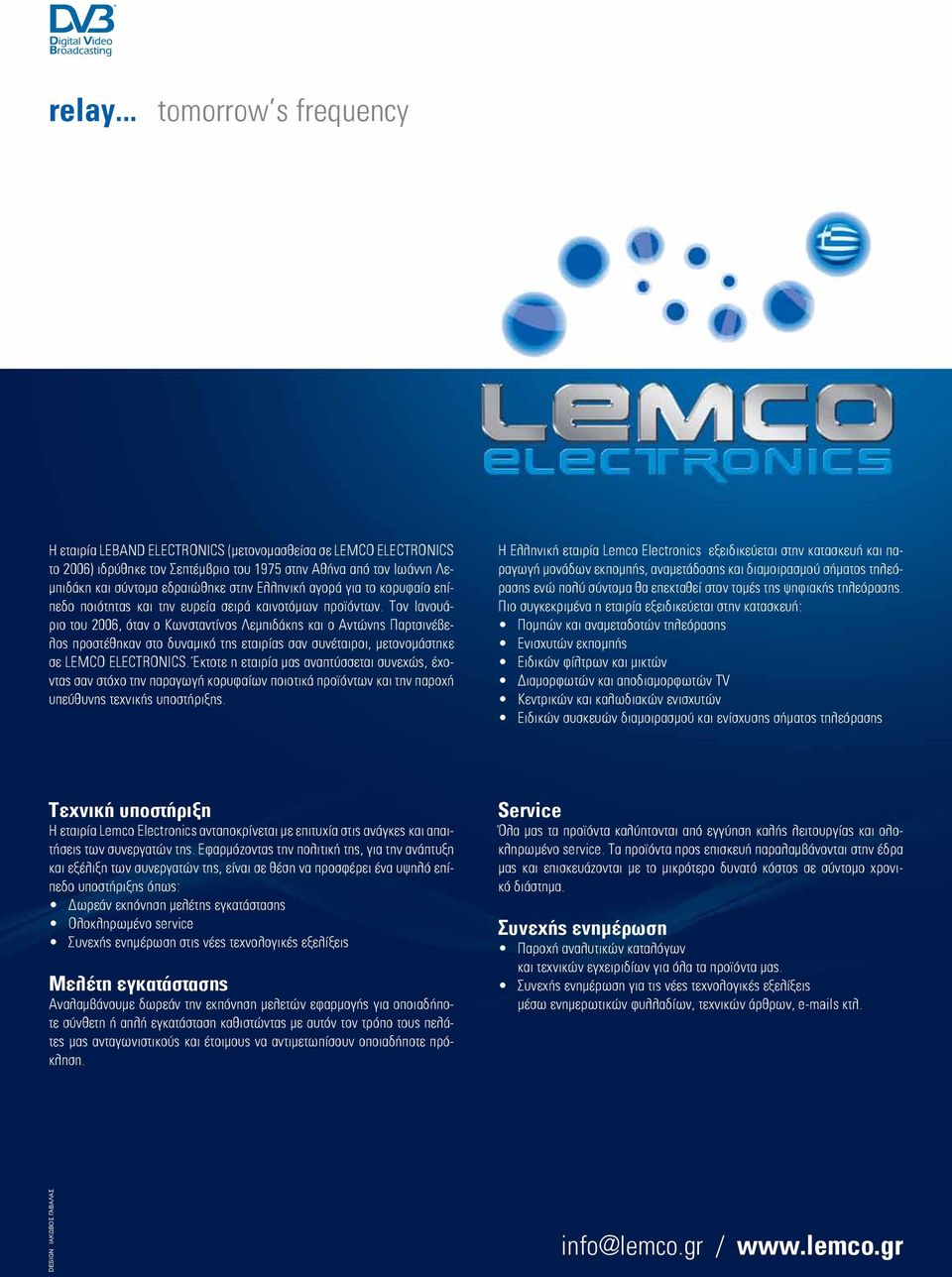

6 relay... tomorrow s frequency Η εταιρία LEBAND ELECTRONICS (μετονομασθείσα σε LEMCO ELECTRONICS το 2006) ιδρύθηκε τον Σεπτέμβριο του 1975 στην Αθήνα από τον Ιωάννη Λεμπιδάκη και σύντομα εδραιώθηκε στην Ελληνική αγορά για το κορυφαίο επίπεδο ποιότητας και την ευρεία σειρά καινοτόμων προϊόντων. Τον Ιανουάριο του 2006, όταν ο Κωνσταντίνος Λεμπιδάκης και ο Αντώνης Παρτσινέβελος προστέθηκαν στο δυναμικό της εταιρίας σαν συνέταιροι, μετονομάστηκε σε LEMCO ELECTRONICS. Έκτοτε η εταιρία μας αναπτύσσεται συνεχώς, έχοντας σαν στόχο την παραγωγή κορυφαίων ποιοτικά προϊόντων και την παροχή υπεύθυνης τεχνικής υποστήριξης. Η Ελληνική εταιρία Lemco Electronics εξειδικεύεται στην κατασκευή και παραγωγή μονάδων εκπομπής, αναμετάδοσης και διαμοιρασμού σήματος τηλεόρασης ενώ πολύ σύντομα θα επεκταθεί στον τομές της ψηφιακής τηλεόρασης. Πιο συγκεκριμένα η εταιρία εξειδικεύεται στην κατασκευή: Πομπών και αναμεταδοτών τηλεόρασης Ενισχυτών εκπομπής Ειδικών φίλτρων και μικτών Διαμορφωτών και αποδιαμορφωτών TV Κεντρικών και καλωδιακών ενισχυτών Ειδικών συσκευών διαμοιρασμού και ενίσχυσης σήματος τηλεόρασης Τεχνική υποστήριξη H εταιρία Lemco Electronics ανταποκρίνεται με επιτυχία στις ανάγκες και απαιτήσεις των συνεργατών της. Εφαρμόζοντας την πολιτική της, για την ανάπτυξη και εξέλιξη των συνεργατών της, είναι σε θέση να προσφέρει ένα υψηλό επίπεδο υποστήριξης όπως: Δωρεάν εκπόνηση μελέτης εγκατάστασης Συνεχής ενημέρωση στις νέες τεχνολογικές εξελίξεις Μελέτη εγκατάστασης Αναλαμβάνουμε δωρεάν την εκπόνηση μελετών εφαρμογής για οποιαδήποτε σύνθετη ή απλή εγκατάσταση καθιστώντας με αυτόν τον τρόπο τους πελάτες μας ανταγωνιστικούς και έτοιμους να αντιμετωπίσουν οποιαδήποτε πρόκληση. Service Όλα μας τα προϊόντα καλύπτονται από εγγύηση καλής λειτουργίας και ολοκληρωμένο service. Τα προϊόντα προς επισκευή παραλαμβάνονται στην έδρα μας και επισκευάζονται με το μικρότερο δυνατό κόστος σε σύντομο χρονικό διάστημα. Συνεχής ενημέρωση Παροχή αναλυτικών καταλόγων και τεχνικών εγχειριδίων για όλα τα προϊόντα μας. Συνεχής ενημέρωση για τις νέες τεχνολογικές εξελίξεις μέσω ενημερωτικών φυλλαδίων, τεχνικών άρθρων, s κτλ. DESIGN ΙΑΚΩΒΟΣ ΓΑΒΑΛΑΣ info@lemco.gr /
