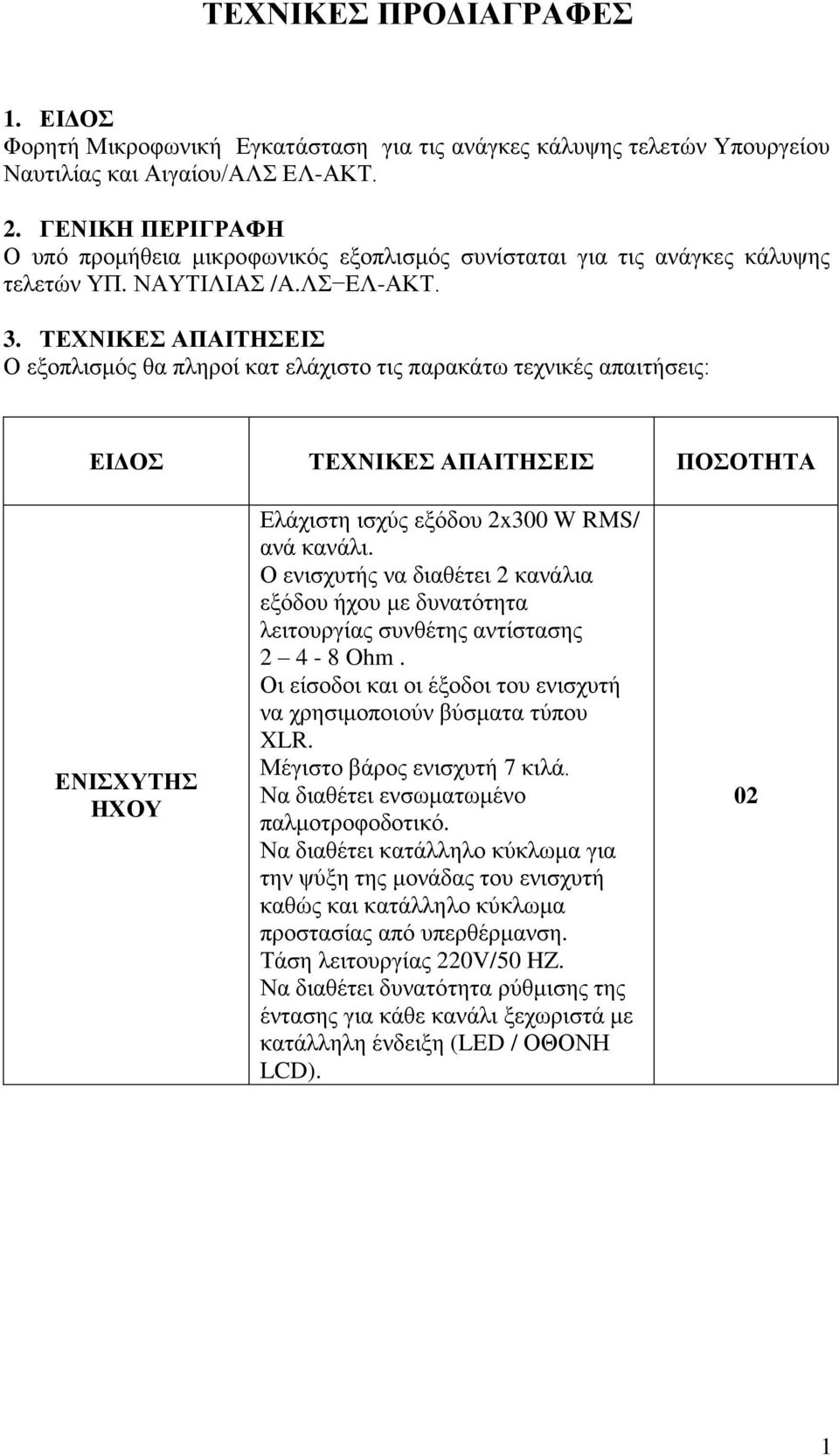

1 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 1. ΕΙΔΟΣ Φορητή Μικροφωνική Εγκατάσταση για τις ανάγκες κάλυψης τελετών Υπουργείου Ναυτιλίας και Αιγαίου/ΑΛΣ ΕΛ-ΑΚΤ. 2. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Ο υπό προμήθεια μικροφωνικός εξοπλισμός συνίσταται για τις ανάγκες κάλυψης τελετών ΥΠ. ΝΑΥΤΙΛΙΑΣ /Α.ΛΣ ΕΛ-ΑΚΤ. 3. ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Ο εξοπλισμός θα πληροί κατ ελάχιστο τις παρακάτω τεχνικές απαιτήσεις: ΕΙΔΟΣ ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΟΣΟΤΗΤΑ ΕΝΙΣΧΥΤΗΣ ΗΧΟΥ Ελάχιστη ισχύς εξόδου 2x300 W RMS/ ανά κανάλι. Ο ενισχυτής να διαθέτει 2 κανάλια εξόδου ήχου με δυνατότητα λειτουργίας συνθέτης αντίστασης Ohm. Οι είσοδοι και οι έξοδοι του ενισχυτή να χρησιμοποιούν βύσματα τύπου XLR. Μέγιστο βάρος ενισχυτή 7 κιλά. Να διαθέτει ενσωματωμένο παλμοτροφοδοτικό. Να διαθέτει κατάλληλο κύκλωμα για την ψύξη της μονάδας του ενισχυτή καθώς και κατάλληλο κύκλωμα προστασίας από υπερθέρμανση. Τάση λειτουργίας 220V/50 HZ. Να διαθέτει δυνατότητα ρύθμισης της έντασης για κάθε κανάλι ξεχωριστά με κατάλληλη ένδειξη (LED / ΟΘΟΝΗ LCD). 1

ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Ο εξοπλισμός θα πληροί κατ ελάχιστο τις παρακάτω τεχνικές απαιτήσεις: ΕΙΔΟΣ ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΠΟΣΟΤΗΤΑ ΕΝΙΣΧΥΤΗΣ ΗΧΟΥ Ελάχιστη ισχύς εξόδου 2x300 W RMS/ ανά κανάλι.

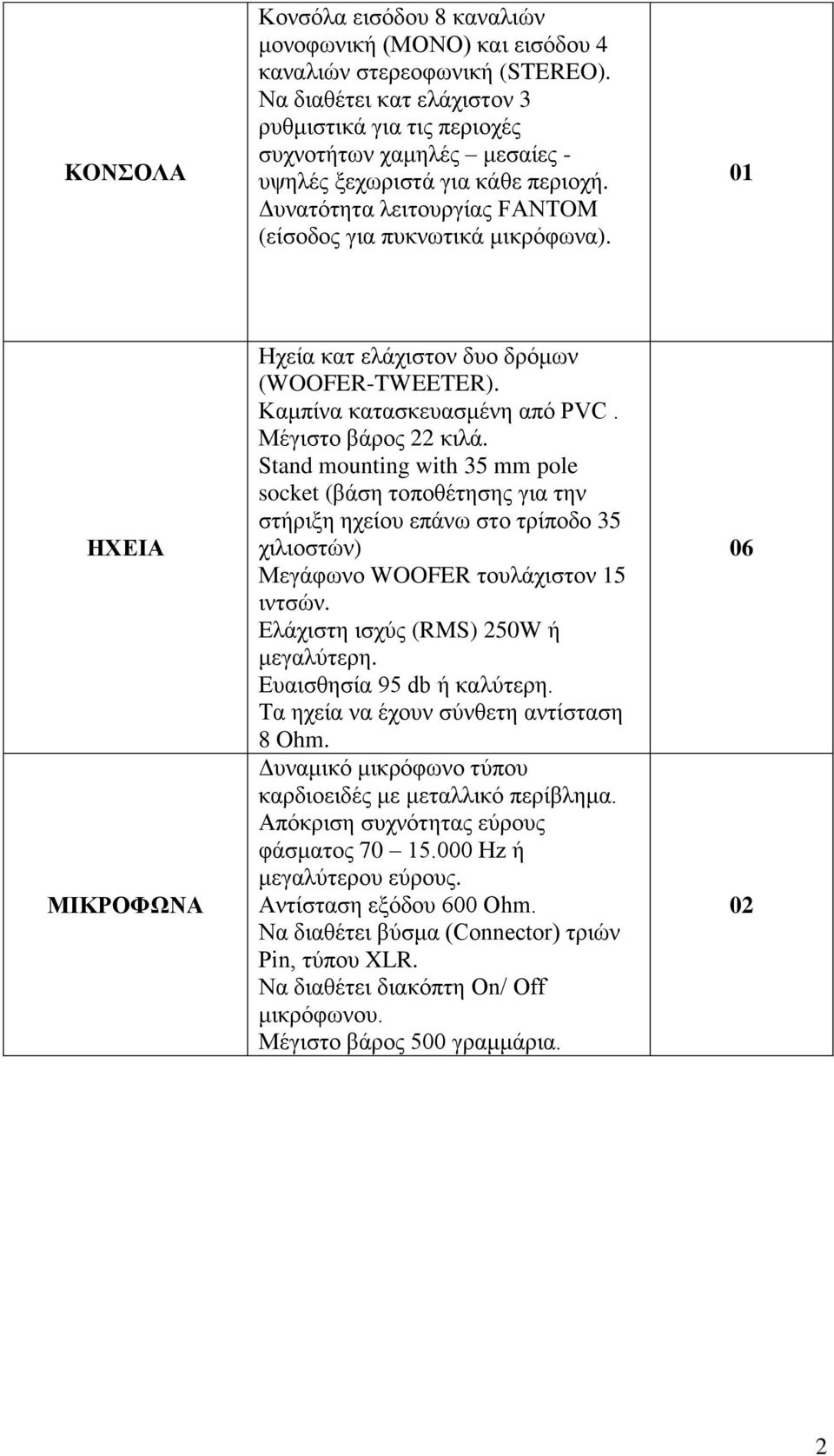

2 KOΝΣΟΛΑ Κονσόλα εισόδου 8 καναλιών μονοφωνική (ΜΟΝΟ) και εισόδου 4 καναλιών στερεοφωνική (STEREO). Να διαθέτει κατ ελάχιστον 3 ρυθμιστικά για τις περιοχές συχνοτήτων χαμηλές μεσαίες - υψηλές ξεχωριστά για κάθε περιοχή. Δυνατότητα λειτουργίας FANΤOM (είσοδος για πυκνωτικά μικρόφωνα). ΗΧΕΙΑ ΜΙΚΡΟΦΩΝΑ Ηχεία κατ ελάχιστον δυο δρόμων (WOOFER-TWEETER). Καμπίνα κατασκευασμένη από PVC. Μέγιστο βάρος 22 κιλά. Stand mounting with 35 mm pole socket (βάση τοποθέτησης για την στήριξη ηχείου επάνω στο τρίποδο 35 χιλιοστών) Μεγάφωνο WOOFER τουλάχιστον 15 ιντσών. Ελάχιστη ισχύς (RMS) 250W ή μεγαλύτερη. Ευαισθησία 95 db ή καλύτερη. Τα ηχεία να έχουν σύνθετη αντίσταση 8 Ohm. Δυναμικό μικρόφωνο τύπου καρδιοειδές με μεταλλικό περίβλημα. Απόκριση συχνότητας εύρους φάσματος Hz ή μεγαλύτερου εύρους. Αντίσταση εξόδου 600 Ohm. Να διαθέτει βύσμα (Connector) τριών Pin, τύπου XLR. Να διαθέτει διακόπτη Οn/ Off μικρόφωνου. Μέγιστο βάρος 500 γραμμάρια. 06 2

ΗΧΕΙΑ ΜΙΚΡΟΦΩΝΑ Ηχεία κατ ελάχιστον δυο δρόμων (WOOFER-TWEETER). Καμπίνα κατασκευασμένη από PVC. Μέγιστο βάρος 22 κιλά.

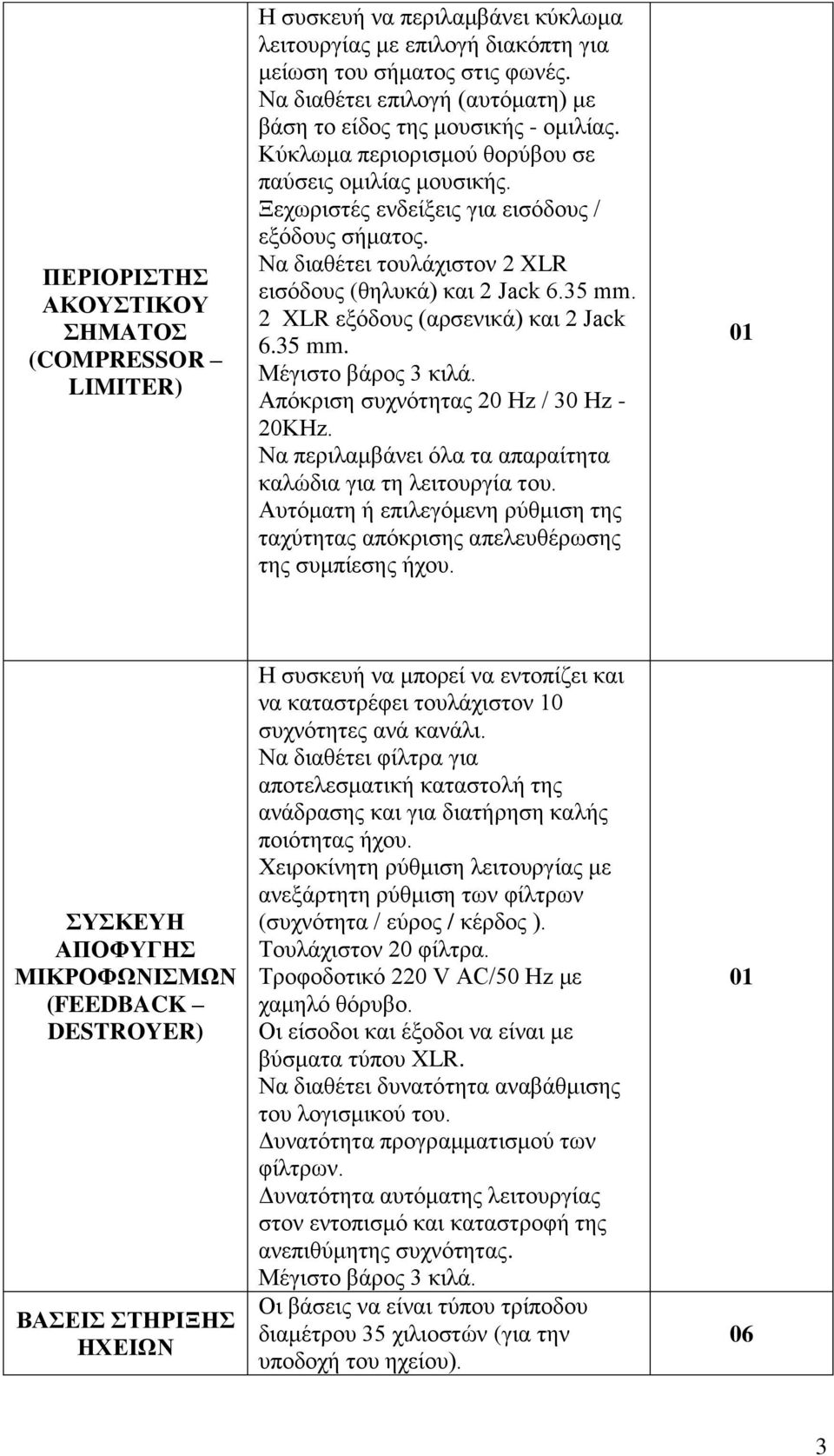

3 ΠΕΡΙΟΡΙΣΤΗΣ ΑΚΟΥΣΤΙΚΟΥ ΣΗΜΑΤΟΣ (COMPRESSOR LIMITER) Η συσκευή να περιλαμβάνει κύκλωμα λειτουργίας με επιλογή διακόπτη για μείωση του σήματος στις φωνές. Να διαθέτει επιλογή (αυτόματη) με βάση το είδος της μουσικής - ομιλίας. Κύκλωμα περιορισμού θορύβου σε παύσεις ομιλίας μουσικής. Ξεχωριστές ενδείξεις για εισόδους / εξόδους σήματος. Να διαθέτει τουλάχιστον 2 XLR εισόδους (θηλυκά) και 2 Jack 6.35 mm. 2 XLR εξόδους (αρσενικά) και 2 Jack 6.35 mm. Απόκριση συχνότητας 20 Hz / 30 Ηz - 20ΚΗz. Να περιλαμβάνει όλα τα απαραίτητα καλώδια για τη λειτουργία του. Αυτόματη ή επιλεγόμενη ρύθμιση της ταχύτητας απόκρισης απελευθέρωσης της συμπίεσης ήχου. ΣΥΣΚΕΥΗ ΑΠΟΦΥΓΗΣ ΜΙΚΡΟΦΩΝΙΣΜΩΝ (FEEDBACK DESTROYER) ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΗΧΕΙΩΝ Η συσκευή να μπορεί να εντοπίζει και να καταστρέφει τουλάχιστον 10 συχνότητες ανά κανάλι. Να διαθέτει φίλτρα για αποτελεσματική καταστολή της ανάδρασης και για διατήρηση καλής ποιότητας ήχου. Χειροκίνητη ρύθμιση λειτουργίας με ανεξάρτητη ρύθμιση των φίλτρων (συχνότητα / εύρος / κέρδος ). Τουλάχιστον 20 φίλτρα. Τροφοδοτικό 220 V AC/50 Hz με χαμηλό θόρυβο. Οι είσοδοι και έξοδοι να είναι με βύσματα τύπου ΧLR. Να διαθέτει δυνατότητα αναβάθμισης του λογισμικού του. Δυνατότητα προγραμματισμού των φίλτρων. Δυνατότητα αυτόματης λειτουργίας στον εντοπισμό και καταστροφή της ανεπιθύμητης συχνότητας. Οι βάσεις να είναι τύπου τρίποδου διαμέτρου 35 χιλιοστών (για την υποδοχή του ηχείου). 06 3

Να διαθέτει τουλάχιστον 2 XLR εισόδους (θηλυκά) και 2 Jack 6.35 mm. 2 XLR εξόδους (αρσενικά) και 2 Jack 6.35 mm. Απόκριση συχνότητας 20 Hz / 30 Ηz - 20ΚΗz.

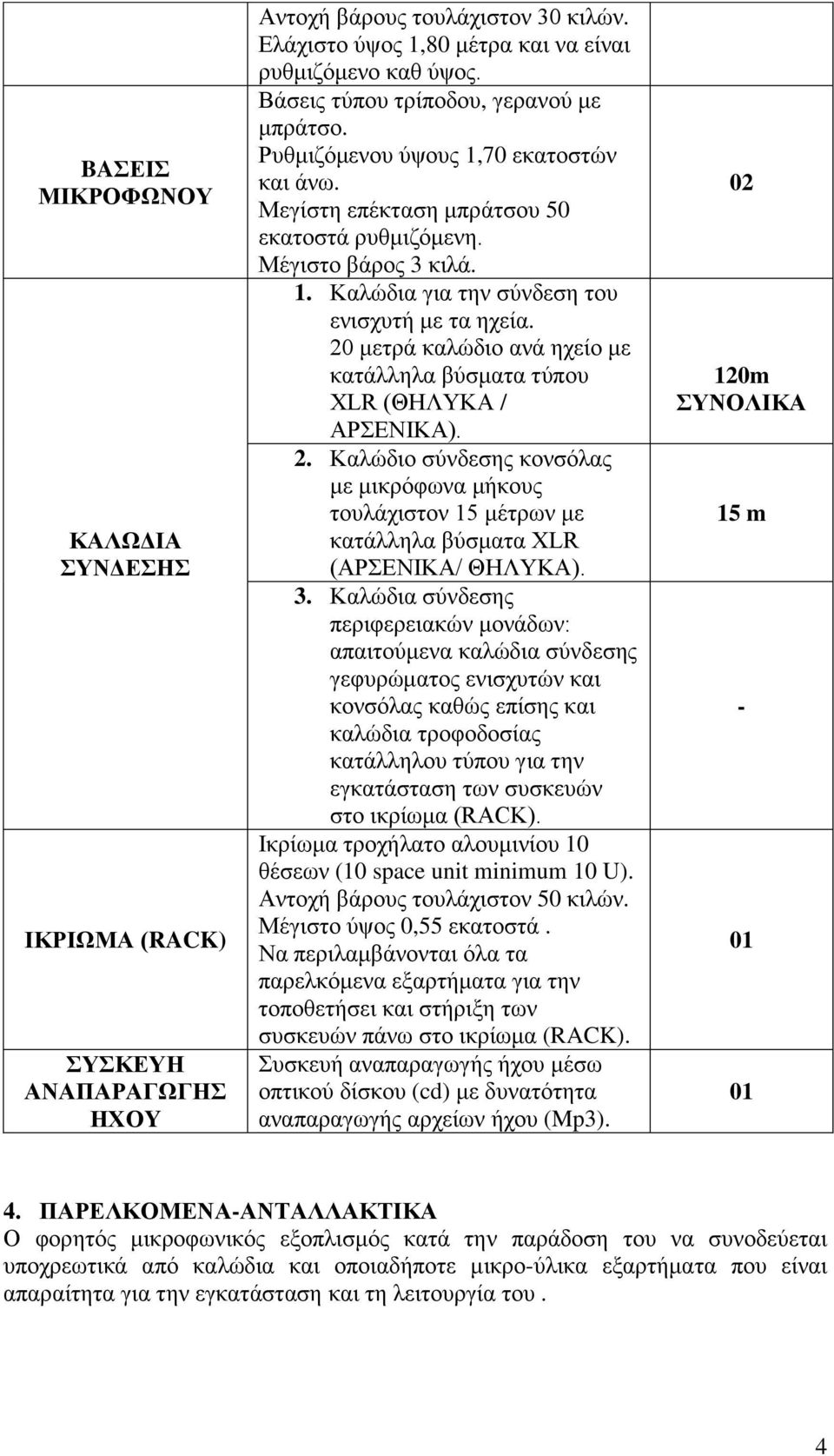

4 BAΣΕΙΣ ΜΙΚΡΟΦΩΝΟΥ ΚΑΛΩΔΙΑ ΣΥΝΔΕΣΗΣ ΙΚΡΙΩΜΑ (RACK) ΣΥΣΚΕΥΗ ΑΝΑΠΑΡΑΓΩΓΗΣ ΗΧΟY Αντοχή βάρους τουλάχιστον 30 κιλών. Ελάχιστο ύψος 1,80 μέτρα και να είναι ρυθμιζόμενο καθ ύψος. Βάσεις τύπου τρίποδου, γερανού με μπράτσο. Ρυθμιζόμενου ύψους 1,70 εκατοστών και άνω. Μεγίστη επέκταση μπράτσου 50 εκατοστά ρυθμιζόμενη. 1. Καλώδια για την σύνδεση του ενισχυτή με τα ηχεία. 20 μετρά καλώδιο ανά ηχείο με κατάλληλα βύσματα τύπου XLR (ΘΗΛΥΚΑ / ΑΡΣΕΝΙΚΑ). 2. Καλώδιο σύνδεσης κονσόλας με μικρόφωνα μήκους τουλάχιστον 15 μέτρων με κατάλληλα βύσματα XLR (ΑΡΣΕΝΙΚΑ/ ΘΗΛΥΚΑ). 3. Καλώδια σύνδεσης περιφερειακών μονάδων: απαιτούμενα καλώδια σύνδεσης γεφυρώματος ενισχυτών και κονσόλας καθώς επίσης και καλώδια τροφοδοσίας κατάλληλου τύπου για την εγκατάσταση των συσκευών στο ικρίωμα (RACK). Ικρίωμα τροχήλατο αλουμινίου 10 θέσεων (10 space unit minimum 10 U). Αντοχή βάρους τουλάχιστον 50 κιλών. Μέγιστο ύψος 0,55 εκατοστά. Να περιλαμβάνονται όλα τα παρελκόμενα εξαρτήματα για την τοποθετήσει και στήριξη των συσκευών πάνω στο ικρίωμα (RACK). Συσκευή αναπαραγωγής ήχου μέσω οπτικού δίσκου (cd) με δυνατότητα αναπαραγωγής αρχείων ήχου (Mp3). 120m ΣΥΝΟΛΙΚΑ 15 m - 4. ΠΑΡΕΛΚΟΜΕΝΑ-ΑΝΤΑΛΛΑΚΤΙΚΑ Ο φορητός μικροφωνικός εξοπλισμός κατά την παράδοση του να συνοδεύεται υποχρεωτικά από καλώδια και οποιαδήποτε μικρο-ύλικα εξαρτήματα που είναι απαραίτητα για την εγκατάσταση και τη λειτουργία του. 4

20 μετρά καλώδιο ανά ηχείο με κατάλληλα βύσματα τύπου XLR (ΘΗΛΥΚΑ / ΑΡΣΕΝΙΚΑ). 2. Καλώδιο σύνδεσης κονσόλας με μικρόφωνα μήκους τουλάχιστον 15 μέτρων με κατάλληλα βύσματα XLR (ΑΡΣΕΝΙΚΑ/ ΘΗΛΥΚΑ). 3.

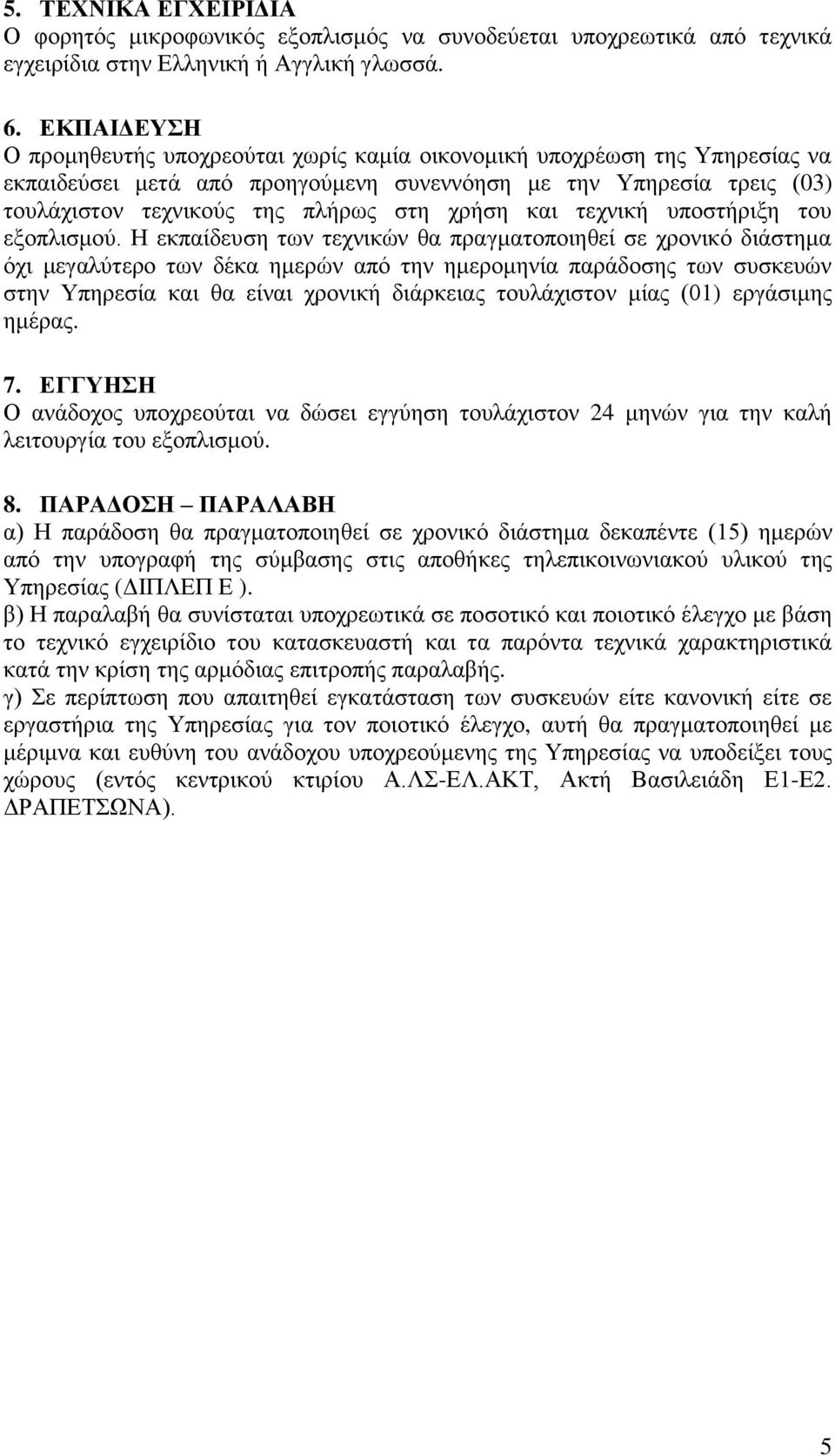

5 5. ΤΕΧΝΙΚΑ ΕΓΧΕΙΡΙΔΙΑ Ο φορητός μικροφωνικός εξοπλισμός να συνοδεύεται υποχρεωτικά από τεχνικά εγχειρίδια στην Ελληνική ή Αγγλική γλωσσά. 6. ΕΚΠΑΙΔΕΥΣΗ Ο προμηθευτής υποχρεούται χωρίς καμία οικονομική υποχρέωση της Υπηρεσίας να εκπαιδεύσει μετά από προηγούμενη συνεννόηση με την Υπηρεσία τρεις (03) τουλάχιστον τεχνικούς της πλήρως στη χρήση και τεχνική υποστήριξη του εξοπλισμού. Η εκπαίδευση των τεχνικών θα πραγματοποιηθεί σε χρονικό διάστημα όχι μεγαλύτερο των δέκα ημερών από την ημερομηνία παράδοσης των συσκευών στην Υπηρεσία και θα είναι χρονική διάρκειας τουλάχιστον μίας () εργάσιμης ημέρας. 7. ΕΓΓΥΗΣΗ Ο ανάδοχος υποχρεούται να δώσει εγγύηση τουλάχιστον 24 μηνών για την καλή λειτουργία του εξοπλισμού. 8. ΠΑΡΑΔΟΣΗ ΠΑΡΑΛΑΒΗ α) Η παράδοση θα πραγματοποιηθεί σε χρονικό διάστημα δεκαπέντε (15) ημερών από την υπογραφή της σύμβασης στις αποθήκες τηλεπικοινωνιακού υλικού της Υπηρεσίας (ΔΙΠΛΕΠ Ε ). β) Η παραλαβή θα συνίσταται υποχρεωτικά σε ποσοτικό και ποιοτικό έλεγχο με βάση το τεχνικό εγχειρίδιο του κατασκευαστή και τα παρόντα τεχνικά χαρακτηριστικά κατά την κρίση της αρμόδιας επιτροπής παραλαβής. γ) Σε περίπτωση που απαιτηθεί εγκατάσταση των συσκευών είτε κανονική είτε σε εργαστήρια της Υπηρεσίας για τον ποιοτικό έλεγχο, αυτή θα πραγματοποιηθεί με μέριμνα και ευθύνη του ανάδοχου υποχρεούμενης της Υπηρεσίας να υποδείξει τους χώρους (εντός κεντρικού κτιρίου Α.ΛΣ-ΕΛ.ΑΚΤ, Ακτή Βασιλειάδη Ε1-Ε2. ΔΡΑΠΕΤΣΩΝΑ). 5

χρήση και τεχνική υποστήριξη του εξοπλισμού.
