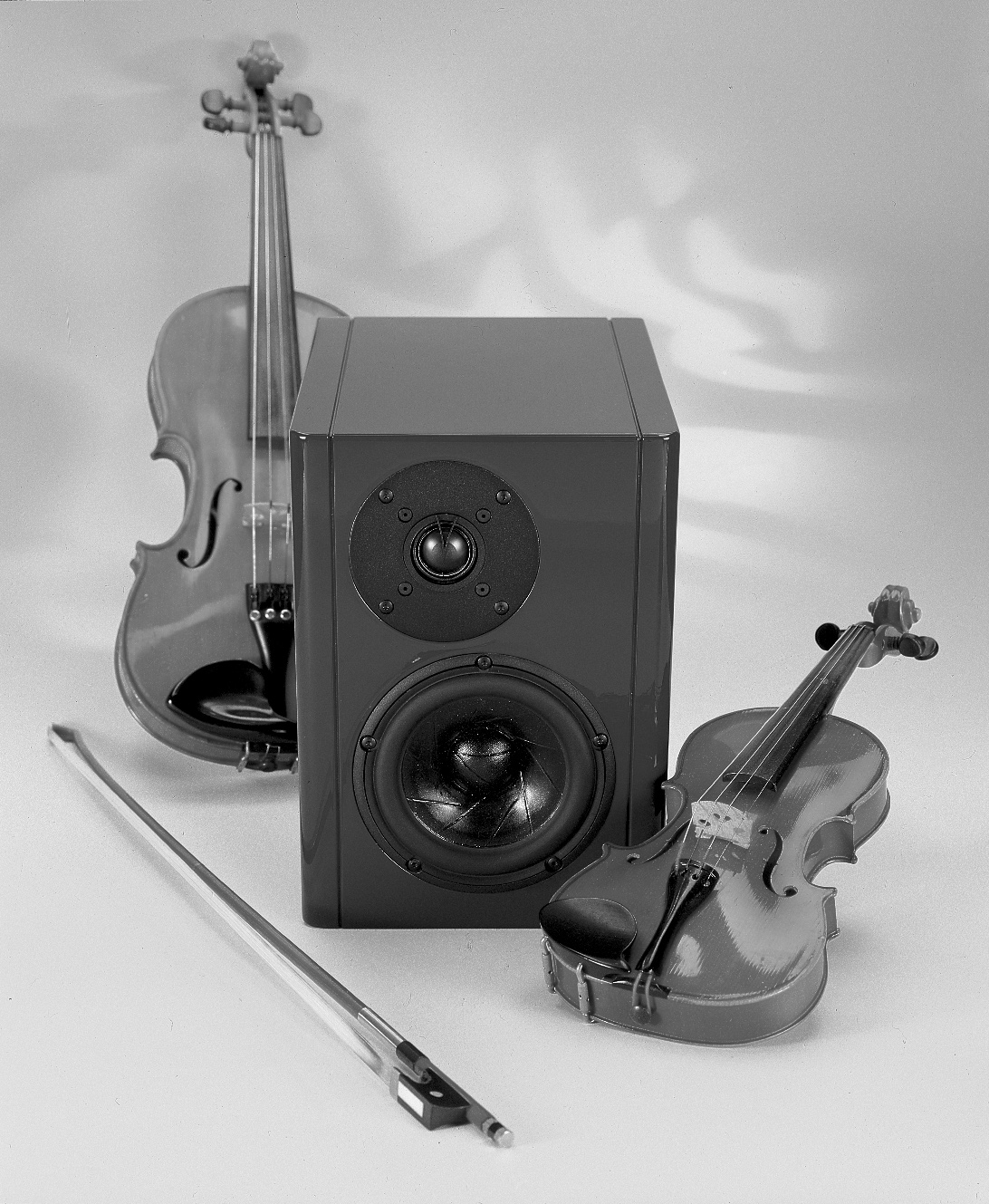

1 69 Ηχείο Α4 Και υψηλής πιστότητας διαστάσεων 298 x 210 x 269 χιλ. Το ηχείο Α4 είναι μια εξαιρετική σχεδίαση και από άποψη ποιότητας αγγίζει τα όρια του τέλειου για τα συστήματα δύο δρόμων. Αποτελεί ένα από τα πιο εντυπωσιακά ηχεία που έχουμε ακούσει. Για τους οπαδούς του ήχου υψηλής πιστότητας που έχουν πρόβλημα χώρου στο σπίτι τους, το Α4 είναι η ιδανική λύση. Η ονομασία της σχεδίασης προέρχεται από τις διαστάσεις της πρόσοψης, που είναι ίδιες με το μέγεθος μίας σελίδας Α4. Εισαγωγή Για πολλούς λόγους τα ηχεία που προορίζονται για οικιακή χρήση πρέπει να είναι όσο το δυνατόν πιο μικρά και διακριτικά. Ωστόσο η βασική εξίσωση απόδοσης η 0 = k n f 33 V Β Χαρακτηριστικά Τύπος περιβλήματος (κουτί) Όγκος Διαστάσεις Μεγάφωνα Χαμηλών/μεσαίων: Υψηλών: ανάκλασης χαμηλών περίπου 9 λίτρα 298 x 210 x 269 mm (ύψος, πλάτος, βάθος) Scan-Speak τύπος 15W8530K00 (15 cm) Scan-Speak τύπος D2904/ (28 cm) 85.5 db/w στο 1 μέ- Ευαισθησία τρο Σύνθετη αντίσταση 8 Ω Ισχύς 60 W Προβλεπόμενο κόστος (ανά ηχείο, χωρίς το περίβλημα) 150 δραχμές (όπου kn είναι ίσο 2x10-6 για ένα καλοσχεδιασμένο κουτί ανάκλασης χαμηλών και 10-6 για ένα κλειστό κουτί καλής ποιότητας, f3 είναι η συχνότητα αποκοπής χαμηλών συχνοτήτων -3 db και V B είναι ο όγκος του κουτιού σε λίτρα) δείχνει ότι οποιαδήποτε τροποποίηση του όγκου ή της συχνότητας αποκοπής επηρεάζει την απόδοση. Έτσι, αν ελαττώσουμε τον όγκο του κουτιού πρέπει να αποδεχτούμε είτε μείωση της κλίμακας χαμηλών συχνοτήτων ή μικρότερη απόδοση. Στις μέρες μας οι ενισχυτές διαθέτουν υψηλή ισχύ, οπότε η ελάττωση της απόδοσης δεν αποτελεί πρόβλημα. Έτσι, σε ηχεία μικρού όγκου διατηρείται μέχρι ενός βαθμού το εύρος ζώνης σε ικανοποιητικά επίπεδα. Ωστόσο αυτό δεν μπορεί να συνεχιστεί έπ άπειρο, λόγω του θερμικού ορίου που θέτουν τα πηνία των μεγαφώνων και της αυξανόμενης μη γραμμικότητας της οπής ανάκλασης ή και του όγκου αέρα που περιέχεται στο κουτί. Στο ηχείο Α4 ο σχεδιαστής κατάφερε με προσεκτική σχεδίαση να πετύχει το σωστό συμβιβασμό ανάμεσα στα δύο φαινομενικά ασυμβίβαστα χαρακτηριστικά: μικρές διαστάσεις και υψηλής πιστότητας αναπαραγωγή ήχου. Ο συντονισμός ανάκλασης χαμηλών συχνοτήτων είναι υπολογισμένος πολύ καλά, το ισχυρό κουτί είναι απαλλαγμένο από αντηχήσεις, το φίλτρο διαχωρισμού συχνοτήτων είναι συντονισμένο τέλεια και τέλος - αλλά όχι λιγότερο σημαντικό - το Α4 χρησιμοποιεί δύο ολοκαίνουργια μεγάφωνα υψηλής ποιότητας από τη δανέζικη εταιρεία Scan-Speak. Το αποτέλεσμα της σχολαστικής σχεδίασης είναι ότι η ποιότητα του Α4 πλησιάζει αυτή άλλων, πολύ μεγαλύτερων ηχείων, αφού δίνει λεπτομερή και ρεαλιστικό ήχο με εντυπωσιακή απόδοση στις χαμηλές συχνότητες. Στην πράξη, κατά τη διάρκεια των ελέγχων, οι περισσότεροι ακροατές (που δεν έβλεπαν τα ηχεία) νόμιζαν ότι ο ήχος προερχόταν από πολύ μεγαλύτερων διαστάσεων ηχεία. Σύστημα δύο δρόμων Έχει πλέον παρέλθει η εποχή όπου το σύστημα δύο

2 L1 2mH20 Tritec 7x 0.50mm C2 5µ6 C3 15µ R2 3Ω9 R1 4W 3Ω9 4W C1 3µ9 LS1 15W8530K00 0mH mm CuL L2 33Ω R3 4W LS2 D2904/ Σχήμα 1. Το φίλτρο διαχωρισμού αποτελείται από δύο τμήματα: ένα διέλευσης χαμηλών συχνοτήτων πρώτης τάξης για τη μονάδα χαμηλών και μεσαίων συχνοτήτων και ένα διέλευσης υψηλών συχνοτήτων τρίτης τάξης για το αντίστοιχο μεγάφωνο. δρόμων εθεωρείτο υποτιμητικό ή ακόμα και ανάξιο προσοχής. Μετά από μια σύντομη περίοδο όπου κυριαρχούσαν τα συστήματα τεσσάρων ή και πέντε δρόμων, πολλοί κατασκευαστές συστημάτων υψηλής πιστότητας επέστρεψαν ξανά στα συστήματα δύο ή τριών δρόμων. Η απάντηση στο χρόνιο πρόβλημα της επιλογής μεταξύ ενός συστήματος δύο ή τριών δρόμων δεν μπορεί να δοθεί παρά μόνο όταν είναι γνωστά όλα τα στοιχεία. Ακόμα και τότε πρέπει να έχετε υπόψη σας ότι οποιοδήποτε σύστημα πολλαπλών δρόμων αποτελεί ένα συμβιβασμό. Η ιδανική λύση θα ήταν ένα ηχείο με ένα και μοναδικό μεγάφωνο, που θα είχε επίπεδη απόκριση φάσης και συχνότητας σε ολόκληρη την ηχητική περιοχή από 20 Hz μέχρι 20 khz. Αφού δεν υπάρχουν τέτοια μεγάφωνα (ακόμα), η αναπαραγωγή της ηχητικής περιοχής γίνεται αναγκαστικά από δύο ή τρεις μονάδες. Μοιραία, στις συχνότητες διαχωρισμού εμφανίζονται σφάλματα, που δεν μπορούν να διορθωθούν εύκολα. Επομένως, σε αυτό το σημείο επικεντρώνεται η προσοχή των κατασκευαστών, δηλαδή στον περιορισμό των συχνοτήτων διαχωρισμού (δηλαδή, του αριθμού μεγαφώνων). Η επιλογή του αριθμού των μονάδων σε ένα σύστημα πολλαπλών δρόμων καθορίζεται από τις επιθυμητές παραμέτρους αναπαραγωγής. Για παράδειγμα, αν απαιτείται πολύ υψηλή στάθμη ηχητικής πίεσης σε ολόκληρη την κλίμακα χαμηλών συχνοτήτων, χρειάζεται ένα μεγάφωνο χαμηλών συχνοτήτων με διάμετρο όχι μικρότερη από 25 cm. Δυστυχώς, μονάδες με τόσο μεγάλες διαμέτρους έχουν μια τάση Σχήμα 2. Φωτογραφία του ολοκληρωμένου πρωτότυπου του φίλτρου διαχωρισμού συχνοτήτων. Προσέξτε την ειδική αυτεπαγωγή L1.

3 A R20 B - B A - A B B A Ø105 Ø76 all dimensions in mm R Σχήμα 3. Κατασκευαστικό διάγραμμα του κουτιού με όλες τις απαραίτητες λεπτομέρειες και διαστάσεις.

4 Σχήμα 4. Η χαρακτηριστική της στάθμης ηχητικής πίεσης (SPL) ως προς τη συχνότητα φανερώνει την υποδειγματική απόκριση του ηχείου. Σχήμα 5. Η χαρακτηριστική της σύνθετης αντίστασης ως προς τη συχνότητα δείχνει ότι η σύνθετη αντίσταση δεν πέφτει κάτω από τα 7 Ω. Το βύθισμα γύρω από τους 40 Hz αντιστοιχεί στο συντονισμό της οπής ανάκλασης χαμηλών συχνοτήτων. ομαδοποίησης των συχνοτήτων που βρίσκονται στο κάτω άκρο της μεσαίας περιοχής. Έτσι, δεν μπορούν να χρησιμοποιηθούν σε συχνότητες πάνω από 1 khz. Το γεγονός αυτό αποκλείει τη χρήση τους σε ένα σύστημα δύο δρόμων, διότι δεν υπάρχουν μεγάφωνα υψηλών συχνοτήτων που να καλύπτουν την περιοχή από 1 μέχρι 20 khz. Τα μεγάφωνα υψηλών συχνοτήτων θόλου με διάμετρο 28 mm δεν μπορούν συνήθως να χειριστούν αξιόπιστα συχνότητες μικρότερες από 2-3 khz, ενώ τα μοντέλα των 19 mm έχουν μικρότερο όριο, 4-5 khz. Αν είναι αποδεκτή στάθμη ηχητικής πίεσης μικρότερη από 100 db στην περιοχή των χαμηλών συχνοτήτων, τότε μπορεί να χρησιμοποιηθεί μικρότερο μεγάφωνο. Ωστόσο, για να επιτευχθεί ικανοποιητική απόδοση χρειάζεται τουλάχιστον μια SPL (στάθμη ηχητικής πίεσης) της τάξης των 100 db, πράγμα που συνήθως περιορίζει την απόκριση χαμηλών συχνοτήτων κάτω από τα 50 Hz. Το μεγάφωνο που χρησιμοποιείται στο Α4 για τις χαμηλές και μεσαίες συχνότητες μπορεί να δώσει επαρκή ακουστική ισχύ σε αυτή την περιοχή. Οι μονάδες με διάμετρο cm μπορούν άνετα να αναπαραγάγουν συχνότητες μέχρι 2-3 khz, οπότε δεν χρειάζεται ξεχωριστή μονάδα για την περιοχή των μεσαίων. Η σχεδίαση τους είναι τέτοια ώστε να δίνουν πολύ καλό ήχο στις χαμηλές συχνότητες, ακόμα και σε ηχεία μικρών διαστάσεων. Χαρακτηριστικό παράδειγμα είναι το μεγάφωνο που χρησιμοποιεί το Α4. Φίλτρο διαχωρισμού συχνοτήτων Το παθητικό φίλτρο διαχωρισμού συχνοτήτων τροφοδοτεί τις δύο μονάδες με το τμήμα των συχνοτήτων που αντιστοιχεί σε αυτές. Είναι προσεκτικά σχεδιασμένο ώστε να προσαρμόζει τα χαρακτηριστικά των μεγαφώνων και του κουτιού. Σας συμβουλεύουμε να μη χρησιμοποιήσετε διαφορετικό φίλτρο (ή μεγάφωνα). Το κυκλωματικό του διάγραμμα φαίνεται στο σχήμα 1. Το τμήμα διέλευσης χαμηλών για το μεγάφωνο χαμηλών και μεσαίων συχνοτήτων είναι πρώτης τάξης (απόκριση με κλίση 6 db/οκτάβα) και αποτελείται κυρίως από την αυτεπαγωγή L1. Το δικτύωμα R1-C1 διορθώνει την αυξητική τάση της σύνθετης αντίστασης του μεγαφώνου στις υψηλές συχνότητες. Χωρίς το δικτύωμα, το φίλτρο δεν θα λειτουργήσει σωστά. Αφού η εσωτερική αντίσταση της αυτεπαγωγής πρέπει να είναι όσο το δυνατό πιο μικρή, αυτή αποτελείται από επτά στροφές χάλκινου σύρματος διαμέτρου 0.5 mm, που δίνουν ενεργό πάχος σύρματος ίσο με 1.5 mm. Η εσωτερική αντίσταση είναι μόνο 0.52 Ω. Ένα άλλο πλεονέκτημα της χρήσης συστρεμμένου καλωδίου είναι η ριζική υποβάθμιση του επιδερμικού φαινομένου. Το τμήμα διέλευσης υψηλών συχνοτήτων είναι τρίτης τάξης (απόκριση με κλίση 18 db/οκτάβα) και αποτελείται από τους πυκνωτές C2 και C3 και την αυτεπαγωγή L2. Ο διαιρέτης τάσης R2-R3 εξασθενεί την ισχύ στο μεγάφωνο υψηλών συχνοτήτων κατά 5 περίπου db, ώστε η ηχητική έξοδος να εναρμονίζεται με αυτή του μεγαφώνου χαμηλών και μεσαίων. Αυτό γίνεται διότι, όπως συμβαίνει συνήθως, οι ευαισθησίες των δύο μονάδων είναι διαφορετικές. Οι πυκνωτές C2 και C3 πρέπει να είναι καλής ποιότητας, αφού επηρεάζουν σημαντικά την απόδοση. Συνεπώς πρέπει να είναι τουλάχιστον τύπου MKP (μεταλλικοί πολυπροπυλενίου, Siemens). Σύμφωνα με το σχεδιαστή, είναι καλύτερα ο C2 να αποτελείται από δύο παράλληλα συνδεδεμένους πυκνωτές τύπου επικασσιτερωμένου φύλλου (KPSn) 1 και 4.7 μf αντίστοιχα και ο C3 από δύο παράλληλα συνδεδεμένους τύπου MKP 10 μf, σε σειρά με έναν 47 μf τύπου KPSn. Ωστόσο, κατά τη διάρκεια των ακροάσεων δεν παρατηρήσαμε καμιά διαφορά ανάμεσα στο πρωτότυπο που χρησιμοποιούσε πυκνωτές MKP και σε ένα δεύτερο ηχείο με

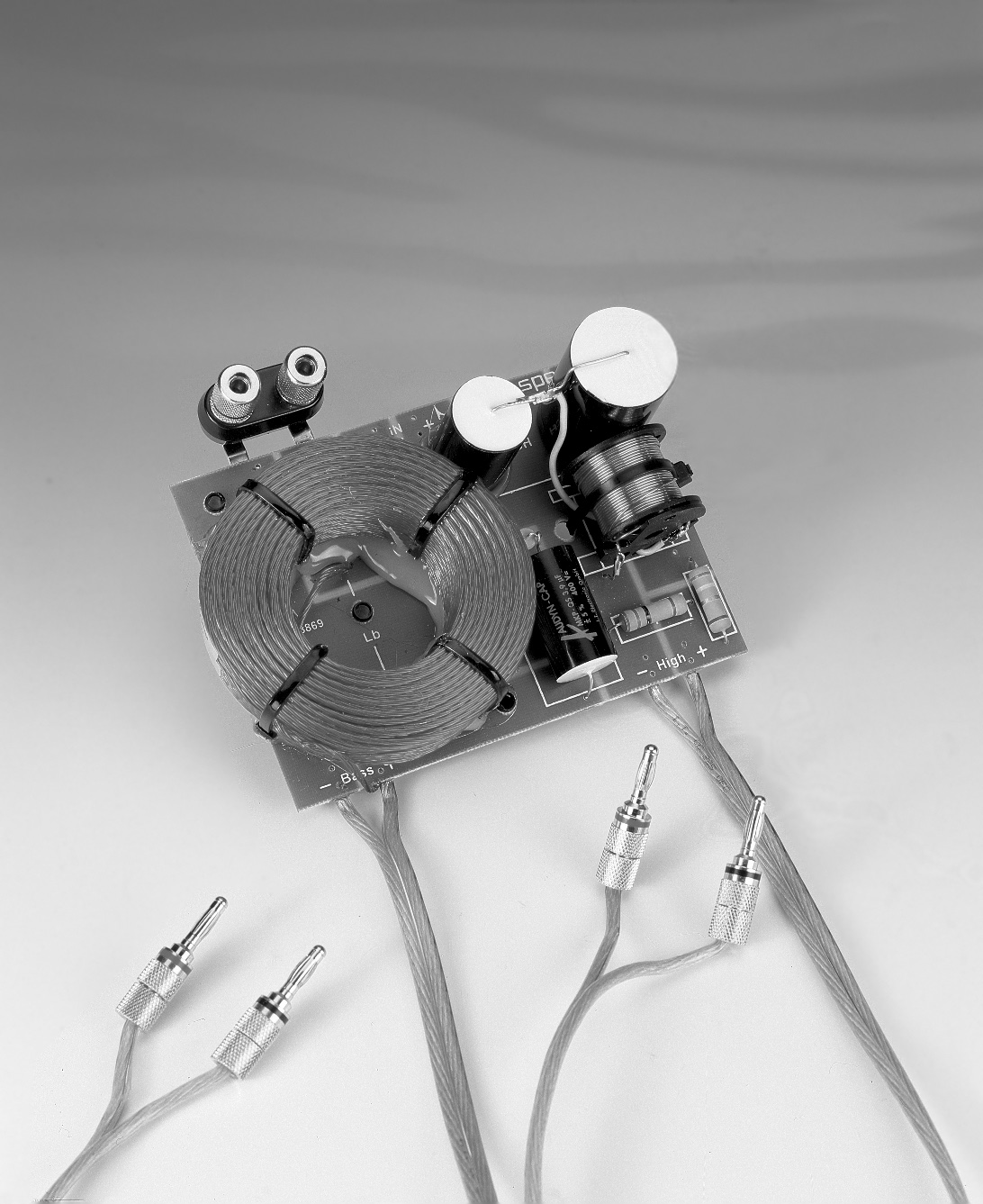

5 πυκνωτές KPSn. Η συχνότητα διαχωρισμού του φίλτρου είναι 2 khz. Πρωταρχικός στόχος της σχεδίασης ήταν να ομαλοποιηθεί όσο το δυνατόν περισσότερο η μετάβαση από τις χαμηλές και μεσαίες στις υψηλές συχνότητες. Κατά τη γνώμη μας ο στόχος αυτός έχει πλήρως επιτευχθεί. Αν κοιτάξετε τη χαρακτηριστική απόκρισης συχνοτήτων του σχήματος 4, θα παρατηρήσετε ότι δεν μπορεί να εντοπιστεί το σημείο διαχωρισμού. Λόγω του μικρού αριθμού εξαρτημάτων, η συναρμολόγηση μπορεί να γίνει πάνω σε μια μικρή έτοιμη πλακέτα φίλτρου γενικής χρήσεως, που μπορείτε να βρείτε στα περισσότερα καταστήματα λιανικής πώλησης μεγαφώνων. Όπως φαίνεται από το σχήμα 1, τα μεγάφωνα χαμηλών/μεσαίων και υψηλών συχνοτήτων συνδέονται στο φίλτρο συμφασικά. Προσέξτε τη σωστή πολικότητα, διότι εσφαλμένη τοποθέτηση θα επηρεάσει σημαντικά την απόδοση του ηχείου. Στο σχήμα 2 φαίνεται μια φωτογραφία του ολοκληρωμένου πρωτότυπου του φίλτρου. Το περίβλημα Η κατασκευή του Α4 είναι σχετικά εύκολη υπόθεση: έξι ορθογώνια πλαίσια με τις κα-τάλληλες οπές στερεώνονται μαζί, δεν χρειάζονται υποστηρίγματα. Χρησιμοποιείστε για οδηγό το σχήμα 3, και προσέξτε τις λεπτομέρειες που ακολουθούν. Ξεκινώντας, σημειώστε ότι το μεγάφωνο υψηλών συχνοτήτων δεν προσαρμόζεται στο κέντρο, γεγονός που μαζί με το στρογγύλεμα των γωνιών της πρόσοψης επιτυγχάνει σωστό διάγραμμα ακτινοβολίας. Επιπλέον, αντίθετα με τις συνηθισμένες πρακτικές, η οπή ανάκλασης χαμηλών βρίσκεται στο πίσω μέρος του κουτιού. Στην οπή προσαρμόζεται ένας λίγο κωνικός πλαστικός σωλήνας (PVC) μήκους 123 mm και διαμέτρου περίπου 35 mm. Ο σωλήνας υπάρχει στο εμπόριο (δείτε τον κατάλογο εξαρτημάτων). Οι ανεπιθύμητοι συντονισμοί αποτρέπονται με τη χρήση νοβοπάν (MDF) πάχους 22 mm για τα πλαϊνά, πάνω και κάτω πλαίσια και MDF πάχους 30 mm για την πρόσοψη. Εσωτερικά όλα τα πλαίσια καλύπτονται με λωρίδες πάχους 4 mm από φύλλα μολύβδου (πολύ ακριβό) ή τσόχα διαποτισμένη με άσφαλτο. Αν οι ξυλουργικές εργασίες γίνουν με επιμέλεια, το περίβλημα θα παραμένει τελείως σταθερό. Όπως φαίνεται στο σχήμα 3, οι μονάδες τοποθε- Τα μεγάφωνα Οι μονάδες που χρησιμοποιεί το Α4 είναι προϊόντα της δανέζικης εταιρείας Scan-Speak. Η εταιρεία αυτή ήταν ένας ανεξάρτητος κατασκευαστής μέχρι πριν μερικά χρόνια, όταν εξαγοράστηκε από τη Vifa - είναι τώρα το τμήμα υψηλής πιστότητας της εταιρείας. Τα περισσότερα από τα μεγάφωνα της Scan-Speak είναι χειροποίητα, υψηλής ποιότητας μοντέλα θόλου και κωνικά. Ο τύπος D2905/ υψηλών συχνοτήτων (Revelator) που παράγεται από τις αρχές της δεκαετίας του 1980 έχει αξιοζήλευτη φήμη και θεωρείται ένα από τα καλύτερα μεγάφωνα θόλου υψηλών συχνοτήτων της αγοράς. Το πλαίσιο που χρησιμοποιούν τα δύο μεγάφωνα του Α4 είναι σχετικά νέο. Η μονάδα χαμηλών - μεσαίων συχνοτήτων έχει επίσης την ονομασία Revelator, γεγονός που υποδηλώνει την υψηλή ποιότητά της. Ο σκελετός του μεγαφώνου είναι σχεδιασμένος για βέλτιστη ροή αέρα και εξαιρετικά μεγάλη διαδρομή του πηνίου φωνής. Η απουσία αντηχήσεων, η εξαιρετική απόσβεση του ενισχυμένου χάρτινου διαφράγματος και η γραμμικότητα της ανάρτησης του κώνου, προσφέρουν σχεδόν απαράμιλλα πιστή αναπαραγωγή και δυναμική απόδοση για το μέγεθος του μεγαφώνου. Το μεγάφωνο υψηλών συχνοτήτων δηλώνει την αλλαγή πλεύσης της εταιρείας: μέχρι σήμερα όλα τα μεγάφωνα υψηλών συχνοτήτων είχαν υφασμάτινο διάφραγμα, αλλά αυτό που χρησιμοποιείται στο Α4 έχει θόλο αλουμινίου. Κάθε θόλος εμφανίζει μια σειρά βυθισμάτων (μηδενισμοί) στην απόκριση ηχητικής πίεσης, σε συχνότητες όπου η διαφορά δρόμου μεταξύ της κορυφής και της περιφέρειας είναι πολλαπλάσιο του λ/2 αυτών των συχνοτήτων στον αέρα. Η αντίθεση φάσεως, που δημιουργείται σε αυτές τις συχνότητες, προκαλεί την ομαλή μέχρι μηδενισμού πτώση της παραγόμενης ηχητικής πίεσης σε αξονική διεύθυνση. Η συχνότητα, fn, στην οποία συμβαίνει ο πρώτος μηδενισμός, είναι συνάρτηση του ύψους h του θόλου. Σε θόλο αλουμινίου διαμέτρου 28 mm (h = λ/2 = 5 mm, οπότε λ = 10 mm), fn = c/λ = 345/10-2 = 34.5 khz Ώστε ο πρώτος μηδενισμός συμβαίνει στους 34.5 khz. Σε μια μονάδα θόλου που οδηγείται από πηνίο φωνής ίδιας διαμέτρου προσκολλημένο στην περιφέρεια, η πρώτη αντήχηση συμβαίνει κοντά ή σχεδόν πριν τον πρώτο μηδενισμό, δηλαδή στους 34.5 khz, που κείται εκτός της περιοχής ακουστικών συχνοτήτων. Το μεγάφωνο υψηλών συχνοτήτων έχει χαμηλή συχνότητα συντονισμού (500 Hz). Η αναπαραγωγή των πολύ υψηλών συχνοτήτων είναι γραμμική με τη βοήθεια ενός ειδικού, απλά αναρτημένου κώνου διάχυσης. Ο ήχος του είναι ευρύς, καθαρός και πολύ λεπτομερής.

6 τούνται μέσα σε αυλάκια που ανοίγονται γύρω από τις οπές, ώστε να βρίσκονται στο ίδιο επίπεδο με την πρόσοψη. Αν δεν γίνει αυτό, η απόκριση συχνοτήτων θα εμφανίζει μερικά βυθίσματα. Στα πρωτότυπα ηχεία, ακόμα και τα πλαίσια των τερματικών ακροδεκτών προσαρμόζονται με τον ίδιο τρόπο, αλλά αυτό γίνεται μόνο για λόγους αισθητικής. Αν και στον κατάλογο εξαρτημάτων καθορίζεται ένας τερματικός ακροδέκτης βαρέως τύπου με διπλές επαφές από την Intertechnic, στην αγορά υπάρχουν και άλλοι, μικρότεροι, κατάλληλοι για καλώδια ηχείων βαρέως τύπου. Επιπλέον, θα βρείτε πλαίσια με δύο ή τέσσερις ακροδέκτες. H εκλογή εξαρτάται από το αν θα χρησιμοποιήσετε ή όχι διπλή καλωδίωση. Η ακουστική απόσβεση επιτυγχάνεται με την κάλυψη των φύλλων μολύβδου ή της διαποτισμένης τσόχας με αφρώδες, ινώδες ελαστικό. Φυσικά είναι σημαντικό αυτό το υλικό να κοπεί με προσοχή γύρω από τις διάφορες οπές, ώστε να μην εμποδίζει τα μεγάφωνα ή την οπή ανάκλασης χαμηλών. Το φίλτρο διαχωρισμού συχνοτήτων προσαρμόζεται στο εσωτερικό του κουτιού και συγκεκριμένα στο κάτω πλαίσιο. Για τη σύνδεση των μονάδων πρέπει να χρησιμοποιήσετε καλώδιο καλής ποιότητας. Το τελείωμα του εξωτερικού του κουτιού αποτελεί προσωπική επιλογή. Σήμερα, είναι περισσότερο δημοφιλής η επικάλυψη με λούστρο, ενώ άλλοι προτιμούν τον καπλαμά. Η πρώτη εργασία θα είναι καλύτερα να γίνει σε φανοποιείο αυτοκινήτων. Θα κοστίσει λίγο παραπάνω, αλλά εξασφαλίζει καλή εμφάνιση και διάρκεια. Μετρήσεις Για την εκτίμηση της απόδοσης του Α4 πραγματοποιήσαμε μια σειρά ελέγχων που περιελάμβαναν έναν εισαγωγικό έλεγχο ακρόασης, κάποιες μετρήσεις και τέλος εκτεταμένους ελέγχους ακρόασης. Τα αποτελέσματα των εργαστηριακών ελέγχων ήταν εναρμονισμένα με την ακουστική αίσθηση του ηχείου, χωρίς απροσδόκητες εκπλήξεις. Μάλιστα, οι ακροάσεις ξεπέρασαν τις προσδοκίες μας, δηλαδή το ηχείο ακούγεται καλύτερα από αυτό που δείχνουν οι μετρήσεις. Η χαρακτηριστική απόκρισης συχνοτήτων φαίνεται στο σχήμα 4. Σε γενικές γραμμές είναι ομαλή, με επίπεδη απόκριση και μια μικρή έμφαση γύρω από τα 100 Hz. Υπάρχει ένα μικρό κύρτωμα 1.5 db στα 750 Hz, ενώ προηγείται ένα ελαφρύ βύθισμα στα 500 Hz. Αυτές οι μικρές ατέλειες δεν μειώνουν την απόδοση. Προφανώς δεν οφείλονται στο μεγάφωνο χαμηλών και μεσαίων συχνοτήτων, διότι αυτό έχει τελείως επίπεδη απόκριση, αλλά στις μικρές διαστάσεις της πρόσοψης, όπως συμβαίνει στα περισσότερα μικρά ηχεία. Η απόκριση με τις διακεκομμένες γραμμές στο σχήμα 4 μετρήθηκε ακριβώς μπροστά από την οπή ανάκλασης χαμηλών. Η οπή συντονίζεται στους 40 Hz, γεγονός που Κατάλογος υλικών Μονάδες οδήγησης: LS1 = 15W8530K00 (Scan-Speak) LS2 = D2904/ (Scan-Speak) Εξαρτήματα: R1, R2 = 3.9, 4 W, με χαμηλή αυτεπαγωγή R3 = 33 Ω, 4 W, με χαμηλή αυτεπαγωγή C1 = 3.9 μf, MKP (πολυπροπυλενίου) C2 = 5.6 μf, KPSn ή MKP (βλέπε κείμενο) C3 = 15 μf, KPSn ή MKP (βλέπε κείμενο) L1 = 2.2 mh, Tritac 7x0.50 mm L2 = 0.39 mh, αέρος, κατασκευασμένο με βερνικωμένο χάλκινο σύρμα διαμέτρου 0.71 mm MDF: Πρόσοψη: 298 x 189 x 30 mm Πίσω όψη: 298 x 189 x 22 mm Πλαϊνές όψεις: 298 x 289 x 22 mm (2 κομμάτια) Πάνω και κάτω όψη: 217 x 266 x 22 mm (2 κομμάτια) Διάφορα: Τερματικός ακροδέκτης, για παράδειγμα Intertechnik τύπου Τ150/130 Οπή ανάκλασης χαμηλών συχνοτήτων: Intertechnik τύπου HP35 (διαμέτρου 35 mm, μήκους 125 mm) φύλλα μολύβδου ή τσόχα διαποτισμένη με άσφαλτο: 3 λουρίδες 25 x 33 cm (πάχους 4 mm) αφρώδες και ινώδες ελαστικό: όσο χρειάζεται (πάχους 42 mm) φαίνεται πιο καθαρά στη χαρακτηριστική σύνθετης αντίστασης του σχήματος 5. Η χαρακτηριστική του σχήματος 5 δείχνει ακόμα ότι η σύνθετη αντίσταση δεν πέφτει χαμηλότερα από τα 7 Ω, οπότε το μεγάφωνο μπορεί να οδηγηθεί από οποιοδήποτε ενισχυτή. Ωστόσο σας συμβουλεύουμε να χρησιμοποιήσετε ενισχυτή με μεγάλα αποθέματα ισχύος, αφού η ευαισθησία του ηχείου είναι σχετικά χαμηλή: περίπου 85.5 db/w στο 1 μέτρο. Έλεγχοι ακρόασης Παρά τη σημασία των εργαστηριακών μετρήσεων, μπορούμε να εκτιμήσουμε πλήρως την απόδοση ενός ηχείου μόνο μετά από εκτεταμένους ακουστικούς ελέγχους. Αν και το Α4 είναι μικρό και μαζεμένο, παράγει έναν αξιοσημείωτα ευρύ και πιστό ήχο. Η ποιότητα αναπαραγωγής των ζωντανών ηχογραφήσεων είναι πολύ καλή. Το ίδιο ισχύει για τις λεπτομέρειες του ήχου στην περιοχή των μεσαίων και υψηλών συχνοτήτων. Η απόδοση των χαμηλών είναι σφικτή και ξερή

7 και εκτείνεται πιο χαμηλά από όσο περιμέναμε. Το σημείο αποκοπής -3 db είναι γύρω στους 40 Hz. Όπως αναμενόταν από ένα ηχείο υψηλής πιστότητας, το Α4 δεν δείχνει κάποια ιδιαίτερη προτίμηση σε ένα είδος μουσικής: η αναπαραγωγή της κλασσικής μουσικής, της τζαζ και της ποπ γίνεται εξίσου ικανοποιητικά: ομαλά και με φυσικό τρόπο. Οι χαρακτηριστικές φωνές των Luciano Pavaroti, Lou Reed, Ella Fitzgerald και Sarah Brightman ακούγονται το ίδιο καλά με το βιολί του Itzhac Perlman, το κλαρίνο του Benny Goodman και την κιθάρα του John Williams. Εν συντομία, το Α4 είναι ένα από τα σπάνια ηχεία που σε κάνουν γρήγορα να ξεχνάς ότι πραγματοποιείς ελέγχους ακρόασης και σε απορροφούν ολοκληρωτικά με τη μουσική τους. Ωστόσο δεν πρέπει να ξεχνάτε ότι ένα οποιοδήποτε μικρό ηχείο, ακόμα και αν είναι τόσο καλό όσο το Α4, έχει κάποιους περιορισμούς στις χαμηλές συχνότητες. Το Α4 δεν δίνει έμφαση σε αυτές, πράγμα που γίνεται εμφανές όταν το συγκρίνουμε με ένα μεγαλύτερο ηχείο. Ακόμα και τότε, για να γίνουν αντιληπτές οι διαφορές πρέπει να χρησιμοποιήσουμε ένα ηχείο με δεκαπλάσιο όγκο από αυτόν του Α4. Το ηχείο δεν πρέπει να τοποθετηθεί απευθείας μπροστά σε τοίχο, επειδή η οπή ανάκλασης χαμηλών βρίσκεται στο πίσω μέρος του κουτιού. Ωστόσο, από τις ακροάσεις αισθανθήκαμε ότι το Α4 είχε καλύτερη απόδοση κοντά σε κάποιο τοίχο παρά αρκετά μακριά από αυτόν. Αυτό οφείλεται στο γεγονός ότι αυτή η θέση δίνει μια επιπλέον ζεστασιά στις χαμηλές συχνότητες που λείπει όταν το ηχείο είναι μακριά από τον τοίχο. (990081)
