1 Εισαγωγή στους Ηλεκτρονικούς Υπολογιστές Εισαγωγή στον επιστημονικό προγραμματισμό 2 o Μάθημα Λεωνίδας Αλεξόπουλος Λέκτορας ΕΜΠ leo@mail.ntua.gr url: Μελάς Ιωάννης Υποψήφιος Διδάκτορας ΕΜΠ melas@central.ntua.gr

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Πίνακες vector >> x = [ ] Matrix >> x = [ ; ; ] >> x(1) =? >> x(2) =? >> x = [1:4 ; 5:8; 9:12] Σε τι διαφέρει από x = [1:4, 5:8, 9:12]? >> x = [1:0.1:2] >> x = [2:-0.1:1] 3

4 Indexing >> x = [1:4 ; 5:8; 9:12] >> x(1,2) =? >> x(1,5) =? >> x(1,1:2) =? >> x(1,:) =? 4

5 Η αριθμητική στο Matlab Βασικοί τελεστές Μαθηματικές συναρτήσεις + Πρόσθεση - Αφαίρεση * Πολ/σμός / Διαίρεση ^ Υψωση σε δύναμη sin(x) cos(x) tan(x) log(x) exp(x) Ημίτονο Συνημίτονο Εφαπτομένη Φυσικός λογάριθμος = e^(x) 5

6 Η αριθμητική στο Matlab Μαθηματικές συναρτήσεις 6

7 Η αριθμητική στο Matlab Αριθμητική σε πίνακες Τα πάντα στο Matlab Είναι πίνακες 7

8 Η αριθμητική στο Matlab Βασικοί τελεστές Μαθηματικές συναρτήσεις + Πρόσθεση - Αφαίρεση * Πολ/σμός / Διαίρεση ^ Υψωση σε δύναμη sin(x) cos(x) tan(x) log(x) exp(x) Ημίτονο Συνημίτονο Εφαπτομένη Φυσικός λογάριθμος = e^(x) 8

9 Η αριθμητική στο Matlab a=[ 1 3 5] a+b b=[ 0 2 4] a+b= [ ] a-b a+b= [ ] a*b 9

10 Η αριθμητική στο Matlab a=[ 1 3 5] a+b b=[ 0 2 4] a+b= [ ] a-b a+b= [ ] a*b 10

11 Η αριθμητική στο Matlab a=[ 1 3 5] b=[ 0 2 4] a*b a*b= [1*0 + 3*2 + 5*4] Δείτε : index->mtimes 11

12 Η αριθμητική στο Matlab a=[ ] b=[ ] a*b a*b= [a(1,1)*b(1,1)+a(1,2)*b(2,1)+a(1,3)*b(3,1) ] Δείτε : index->mtimes 12

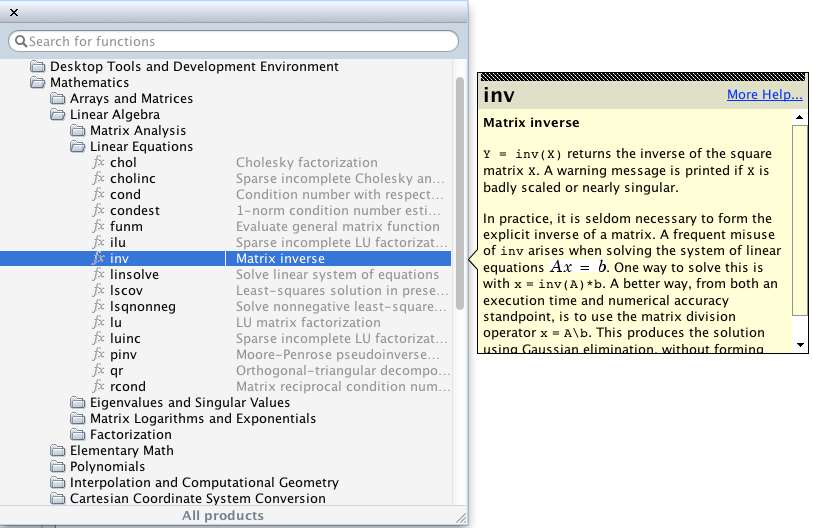

13 Η αριθμητική στο Matlab a=[ ] b=[ ] a/b a/b= a*inv(b), inv(b)=inverse του b Inverse (αντιστροφος) ενος πίνακα b, ορίζεται πίνακας τέτοιος ώστε b*inv(b)=i => inv(i)=i Δείτε : Function Browser->Mathematics->Linear algebra->linear equations ->inv 13

14 Η αριθμητική στο Matlab 14

15 Η αριθμητική στο Matlab Βασικοί τελεστές + Πρόσθεση - Αφαίρεση * Πολ/σμός.* element-by-element multiplication./ element-by-element division.^ element-by-element power / Διαίρεση ^ Υψωση σε δύναμη 15

16 Η αριθμητική στο Matlab a=[ ] b=[ ] a.*b a*b= [1*0 3*2 5*4 3*5] 16

17 Η αριθμητική στο Matlab Λοιπές χρήσιμες συναρτήσεις Στρογγυλοποίηση round(x) floor(x)=int32(x) ceil(x)=int32(x)+1 Γεννήτρια τυχαίων αριθμών rand(n) Άθροιση στοιχείων πίνακα sum(x) Αρχικοποίηση πίνακα x=zeros(n,m) x=ones(n,m) x=eye(n) x=[]; Μέτρηση πλήθους στοιχείων πίνακα numel(x) size(x,n) length(x) 17

18 Λογικοί τελεστές Αριθμητικοί τελεστές VS λογικοί τελεστές + addition - subtraction * multiplication / division ^ power == Equal to ~= Not equal to < Strictly smaller > Strictly greater <= Smaller than or equal to >= Greater than equal to & And operator Or operator 18

19 m-files 19

20 m-files Τα m-files είναι text files που περιέχουν λίστες εντολών οι οποίες εκτελούνται διαδοχικά, σαν να εισάγονταν στο command window. 20

21 Ελεγχος ροής προγράμματος Η εντολή if if (Condition_1) Matlab Commands elseif (Condition_2) Matlab Commands elseif (Condition_3) Matlab Commands else Matlab Commands 21

22 Ελεγχος ροής προγράμματος Η εντολή for for i=a:b Matlab Commands 22

23 Ελεγχος ροής προγράμματος Η εντολή while while (condition) Matlab Commands 23

24 Ελεγχος ροής προγράμματος Η εντολή break while (condition) Matlab Commands break 24

25 Παραδείγματα Υπολογισμός αθροίσματος Στοιχείων πίνακα a=rand(5); suma=0; for i=1:5 for j=1:5 suma=suma+a(i,j); 25

26 Παραδείγματα Υπολογισμός αθροίσματος Στοιχείων πίνακα a=rand(5); suma=0; for i=1:5 for j=1:5 suma=suma+a(i,j); Ο εύκολος τρόπος: sum(sum(a)) 26

27 Παραδείγματα Εύρεση min πίνακα a=rand(5); minn=1.0; for i=1:5 for j=1:5 if (a(i,j)<=minn) minn=a(i,j); iminn=i; jminn=j; Εύρεση max πίνακα a=rand(5); maxn=0.0; for i=1:5 for j=1:5 if (a(i,j)>=maxn) maxn=a(i,j); imaxn=i; jmaxn=j; 27

28 Παραδείγματα Εύρεση min πίνακα a=rand(5); minn=1.0; for i=1:5 for j=1:5 if (a(i,j)<=minn) minn=a(i,j); iminn=i; jminn=j; Εύρεση max πίνακα a=rand(5); maxn=0.0; for i=1:5 for j=1:5 if (a(i,j)>=maxn) maxn=a(i,j); imaxn=i; jmaxn=j; Ο εύκολος τρόπος: min(min(a)) max(max(a)) 28

29 Ελεγχος ροής προγράμματος Logic indexing >> a=rand(1,10) a = >> a(a<0.5) ans =

30 Υπολογισμος ακολουθίας Fibonacci In the Fibonacci sequence of numbers, each number is the sum of the previous two numbers, starting with 0 and 1 (source: wikipedia) clear all close all Clc x(1)=0; x(2)=1; for i=3:15 x(i)=x(i-1)+x(i-2); End plot(1:15,x(1:15)); for i=2:15 r(i)=x(i)/x(i-1); End plot(2:15,r(2:15),'r'); 30

31 Υπολογισμος ακολουθίας Fibonacci In the Fibonacci sequence of numbers, each number is the sum of the previous two numbers, starting with 0 and 1 (source: wikipedia) clear all close all Clc x(1)=0; x(2)=1; for i=3:15 x(i)=x(i-1)+x(i-2); End plot(1:15,x(1:15)); for i=2:15 r(i)=x(i)/x(i-1); End plot(2:15,r(2:15),'r'); 31

32 Προαιρετικό θέμα Διαίρεση ακεραίων mod(x,y) Η συνάρτηση mod(x,y) επιστρέφει το ακεραιο υπολοιπο της διαίρεσης του x με το y Πχ. mod(4,2)=0 32

33 Προαιρετικό θέμα Να υπολογισθούν οι πρώτοι αριθμοί μικρότεροι του 5000 GROUP II 24/01/2014 (11.59μμ) GROUP I 24/01/2014 (11.59μμ) Oι απαντήσεις (τα m files) να στέλνονται σε κείμενο και ΟΧΙ σαν συνημμένο αρχείο Oι απαντήσεις να έχουν τίτλο με latinikous charaktires: ASΚ02-GP1-ΤΟΕΠΟΝΥΜΟΜΟΥ-ΟΝ ASΚ02-GP2-ΤΟΕΠΟΝΥΜΟΜΟΥ-ΟΝ
