1 Ψηφιακό συνεδριακό σύστημα CCS 1000 D el Εγχειρίδιο λειτουργίας

2

3 Ψηφιακό συνεδριακό σύστημα Πίνακας περιεχομένων el 3 Πίνακας περιεχομένων 1 Ασφάλεια 5 2 Πληροφορίες για το εγχειρίδιο Σκοπός του εγχειριδίου Ψηφιακό έγγραφο Κοινό Προειδοποιήσεις και σύμβολα ειδοποίησης Πνευματικά δικαιώματα και δήλωση αποποίησης ευθύνης Ιστορικό εγγράφου 8 3 Επισκόπηση συστήματος Μονάδα ελέγχου CCSD-CU(RD) Μονάδα ελέγχου με εγγραφή MP3 και DAFS Συνεδριακή συσκευή CCSD-Dx 11 4 Σχεδιασμός Αποσυσκευασία Παρέχονται με τα προϊόντα Πρόσθετα εξαρτήματα Δημιουργία προσαρμοσμένων καλωδίων επέκτασης Αριθμός συνεδριακών συσκευών που επιτρέπονται στο σύστημα 17 5 Εγκατάσταση Εγκατάσταση της μονάδας ελέγχου σε ικρίωμα 19" 19 6 Συνδέσεις Σύνδεση εξαρτημάτων συστήματος Συνδέσεις μονάδας ελέγχου Συνδέσεις συνεδριακής συσκευής 23 7 Διαμόρφωση Μονάδα ελέγχου Συνεδριακές λειτουργίες Συνεδριακή συσκευή Πρόγραμμα περιήγησης web Σύνδεση Διαχείριση συνεδρίασης Προετοιμασία συνεδρίασης Διαχείριση συσκευής εγγραφής Ρυθμίσεις συστήματος Πληροφορίες συστήματος Καταγραφή Αποσύνδεση 43 8 Λειτουργία Εγγραφή συνεδρίασης Χρήση του κουμπιού μικροφώνου Χρήση του κουμπιού προτεραιότητας Ρύθμιση έντασης ήχου ακουστικών 47 9 Αντιμετώπιση προβλημάτων Πίνακας αντιμετώπισης προβλημάτων Συντήρηση Καθαρισμός Επιθεώρηση εξαρτημάτων 51 Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

4 4 el Πίνακας περιεχομένων Ψηφιακό συνεδριακό σύστημα 10.3 Αποθήκευση Τεχνικά δεδομένα Μονάδες ελέγχου Συνεδριακή συσκευή Συμμόρφωση ασφαλείας Μονάδες ελέγχου Συνεδριακές συσκευές V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

5 Ψηφιακό συνεδριακό σύστημα Ασφάλεια el 5 1 Ασφάλεια Πριν από την εγκατάσταση ή τη θέση των προϊόντων σε λειτουργία, διαβάζετε πάντα τις Σημαντικές οδηγίες ασφαλείας, οι οποίες διατίθενται ως ξεχωριστό έγγραφο σε πολλές γλώσσες: Σημαντικές οδηγίες ασφαλείας (Safety_ML). Οι οδηγίες αυτές συνοδεύουν κάθε προϊόν που μπορεί να συνδεθεί στο δίκτυο τροφοδοσίας. Παλιές ηλεκτρικές και ηλεκτρονικές συσκευές Οι ηλεκτρικές και ηλεκτρονικές συσκευές που δεν βρίσκονται πλέον σε κατάσταση λειτουργίας πρέπει να συλλέγονται ξεχωριστά και να αποστέλλονται για περιβαλλοντικά συμβατή ανακύκλωση (σύμφωνα με την ευρωπαϊκή οδηγία σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού). Για την απόρριψη παλιών ηλεκτρικών και ηλεκτρονικών συσκευών, πρέπει να χρησιμοποιείτε τα συστήματα επιστροφής και συλλογής που έχουν δημιουργηθεί στη χώρα σας. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

6 6 el Πληροφορίες για το εγχειρίδιο Ψηφιακό συνεδριακό σύστημα 2 Πληροφορίες για το εγχειρίδιο Διαβάστε το παρόν εγχειρίδιο προσεκτικά πριν από την εγκατάσταση και τη λειτουργία οποιουδήποτε από τα προϊόντα του Ψηφιακό συνεδριακό σύστημα CCS Φυλάξτε την τεκμηρίωση που παρέχεται με τα προϊόντα για μελλοντική αναφορά. 2.1 Σκοπός του εγχειριδίου Το παρόν εγχειρίδιο παρέχει πληροφορίες που απαιτούνται για την εγκατάσταση, τη διαμόρφωση, τη λειτουργία και τη συντήρηση των προϊόντων του Ψηφιακό συνεδριακό σύστημα CCS Για ενημερωμένες εκδόσεις του υλικού τεκμηρίωσης, ανατρέξτε στις πληροφορίες που σχετίζονται με το προϊόν στην τοποθεσία: Ψηφιακό έγγραφο Το παρόν εγχειρίδιο διατίθεται ως ψηφιακό έγγραφο σε μορφή Adobe PDF (Portable Document Format). Ανατρέξτε στις πληροφορίες προϊόντος στη διεύθυνση: Κοινό Το παρόν εγχειρίδιο προορίζεται για τεχνικούς εγκατάστασης, χειριστές και χρήστες του Ψηφιακό συνεδριακό σύστημα CCS Προειδοποιήσεις και σύμβολα ειδοποίησης Στο παρόν εγχειρίδιο χρησιμοποιούνται τέσσερις τύποι συμβόλων προειδοποίησης. Ο τύπος σχετίζεται άμεσα με την επίπτωση που μπορεί να προκύψει αν δεν τηρηθεί η προειδοποίηση. Αυτά τα σύμβολα προειδοποίησης, από τη λιγότερο σοβαρή έως την πιο σοβαρή επίπτωση, είναι τα εξής: Σημείωση! Περιέχει επιπλέον πληροφορίες. Συνήθως, η μη τήρηση μιας "ειδοποίησης" δεν καταλήγει σε βλάβη εξοπλισμού ή τραυματισμό.!! Προσοχή! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει φθορά του εξοπλισμού ή περιουσίας ή ελαφρύς τραυματισμός. Προειδοποίηση! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει σοβαρή βλάβη του εξοπλισμού ή περιουσίας ή σοβαρός τραυματισμός. Κίνδυνος! Αν η προειδοποίηση δεν τηρηθεί, ενδέχεται να προκύψει σοβαρός τραυματισμός ή θάνατος V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

7 Ψηφιακό συνεδριακό σύστημα Πληροφορίες για το εγχειρίδιο el Πνευματικά δικαιώματα και δήλωση αποποίησης ευθύνης Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή ή μεταβίβαση οποιουδήποτε τμήματος του παρόντος εγγράφου, σε οποιαδήποτε μορφή, με οποιοδήποτε μέσο, ηλεκτρονικά, μηχανικά, με φωτοαντιγραφή, με ηχογράφηση ή με διαφορετικό μέσο, χωρίς την προηγούμενη έγγραφη άδεια του εκδότη. Για πληροφορίες σχετικά με τη λήψη άδειας επανεκτύπωσης και χρήσης αποσπασμάτων, επικοινωνήστε με την Bosch Security Systems B.V.. Το περιεχόμενο και οι εικόνες υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

8 8 el Πληροφορίες για το εγχειρίδιο Ψηφιακό συνεδριακό σύστημα 2.6 Ιστορικό εγγράφου Ημερομηνία κυκλοφορίας Έκδοση τεκμηρίωσης Αιτία 09/2014 Έκδοση η έκδοση. 10/2014 Έκδοση 1.1 Φωτογραφία εξωφύλλου και ενότητες: 2.6, 3, 4, 4.3, 4.5, 6, 6.1, 6.2, 7, 7.1, 7.3, (συμπερ. εικόνας), 7.3.3, 7.3.4, (συμπερ. εικόνας), 7.3.6, V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

9 Ψηφιακό συνεδριακό σύστημα 3 Επισκόπηση συστήματος el 9 Επισκόπηση συστήματος Το Ψηφιακό συνεδριακό σύστημα CCS 1000 είναι ένα συνεδριακό σύστημα ενεργής τοποθέτησης και άμεσης λειτουργίας, το οποίο είναι ιδανικό για συνεδριακούς χώρους μικρού έως μεσαίου μεγέθους, όπως δημαρχεία, τοπικά επιχειρηματικά κέντρα και αίθουσες δικαστηρίων. Τα κύρια στοιχεία του συνεδριακού συστήματος είναι τα εξής: 1. Η Μονάδα ελέγχου. Υπάρχουν δύο τύποι μονάδων ελέγχου: η CCSD-CU και η CCSD-CURD. Οι λειτουργίες και οι διαφορές περιγράφονται στην ενότητα Μονάδα ελέγχου CCSD-CU(RD), Σελίδα Οι Συνεδριακές συσκευές, οι οποίες μπορούν να διαμορφωθούν ως συσκευές συμμετέχων (2) ή συσκευή πρόεδρος (3). 3. Συσκευή προέδρου. 4. Καλώδιο για τη Συνεδριακή συσκευή και καλώδια επέκτασης, εάν απαιτούνται: Συνδέουν τις Συνεδριακές συσκευές μεταξύ τους και με τη Μονάδα ελέγχου σε αλυσιδωτή διαμόρφωση. 5. Καλώδιο Ethernet. Η θύρα Ethernet προορίζεται για τη σύνδεση του υπολογιστή ελέγχου, των καμερών IP και λοιπού εξοπλισμού, ο οποίος χρησιμοποιείται αποκλειστικά για τη λειτουργία του συστήματος CCS 1000 D. 6. Υπολογιστής (προαιρετικά): Μπορεί να χρησιμοποιηθεί για τα εξής: Διαχείριση συνεδριάσεων, προετοιμασία συνεδριάσεων και διαμόρφωση του συστήματος. 7. Προαιρετικός μεταγωγέας Ethernet: Δρομολογεί τα δεδομένα συστήματος μέσω Ethernet. 8. Προαιρετική συνεδριακή κάμερα θόλου HD: Καταγράφει την εικόνα ενός συμμετέχοντα που έχει το λόγο. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

10 10 el Επισκόπηση συστήματος Ψηφιακό συνεδριακό σύστημα 9. Προαιρετικό ασύρματο σημείο πρόσβασης ή δρομολογητής: Χρησιμοποιείται κατά τη χρήση ασύρματης συσκευής tablet. 10. Προαιρετική συσκευή tablet: Μπορεί να χρησιμοποιηθεί για τα εξής: Διαχείριση συνεδριάσεων, προετοιμασία συνεδριάσεων και διαμόρφωση του συστήματος. Στο σύστημα μπορεί επίσης να συνδεθεί προαιρετικός περιφερειακός εξοπλισμός, όπως εξοπλισμός ήχου. 3.1 Μονάδα ελέγχου CCSD-CU(RD) Σχήμα 3.1: CCSD-CU Σχήμα 3.2: CCSD-CURD Η Μονάδα ελέγχου είναι το κεντρικό εξάρτημα του Ψηφιακό συνεδριακό σύστημα CCS Ο κύριος σκοπός της είναι: Η παροχή διασύνδεσης για τη σύνδεση των Συνεδριακές συσκευές και του περιφερειακού εξοπλισμού. Η παροχή τροφοδοσίας DC σε όλες τις Συνεδριακές συσκευές που είναι συνδεδεμένες με το σύστημα. Η παρακολούθηση και ο έλεγχος του Ψηφιακό συνεδριακό σύστημα CCS Τα κουμπιά αφής και οι ενδεικτικές λυχνίες LED στην πρόσοψη χρησιμοποιούνται για τη διαμόρφωση και το χειρισμό της Μονάδα ελέγχου. Η Μονάδα ελέγχου μπορεί να επικοινωνεί με ένα πρόγραμμα περιήγησης web που εκτελείται σε tablet, φορητό ή επιτραπέζιο υπολογιστή. Το πρόγραμμα περιήγησης web μπορεί να χρησιμοποιηθεί για την προβολή και τη διαχείριση βασικής και προηγμένης διαμόρφωσης συστήματος, όπως διαχείριση μικροφώνων και επιλογές ψηφιακής εγγραφής. Οι αλλαγές διαμόρφωσης που γίνονται στη Μονάδα ελέγχου ενημερώνονται αυτόματα στο πρόγραμμα περιήγησης web και αντίστροφα V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

11 Ψηφιακό συνεδριακό σύστημα 3.2 Επισκόπηση συστήματος el 11 Μονάδα ελέγχου με εγγραφή MP3 και DAFS Σχήμα 3.3: CCSD-CURD Η CCSD-CURD Μονάδα ελέγχου διαθέτει τα εξής πρόσθετα χαρακτηριστικά: Ενσωματωμένη συσκευή εγγραφής MP3 με δυνατότητα εγγραφής σε εσωτερική μνήμη και USB. Ενσωματωμένη Ψηφιακή καταστολή ακουστικής ανάδρασης (DAFS). Ενσωματωμένη υποδοχή ηχείων και ακουστικών με στοιχείο ελέγχου έντασης ήχου για ακρόαση στη γλώσσα του ομιλητή ή για εγγραφές. Πρόσθετες έξοδοι RCA για εγγραφή από μεμονωμένο μικρόφωνο, π.χ. για εγγραφή μεμονωμένων ομιλητών σε αίθουσα δικαστηρίου. 3.3 Συνεδριακή συσκευή CCSD-Dx Σχήμα 3.4: CCSD-Dx Η CCSD-Dx Συνεδριακή συσκευή επιτρέπει σε ένα συμμετέχων να συμμετάσχει σε μια συνεδρίαση μιλώντας στο μικρόφωνο και ακούγοντας τις εργασίες μέσω του ενσωματωμένου ηχείου ή των (προαιρετικών) ακουστικών. Η Συνεδριακή συσκευή διαθέτει τα εξής κύρια χαρακτηριστικά: Κουμπί μικροφώνου για ενεργοποίηση και απενεργοποίηση του μικροφώνου. Ενδεικτική λυχνία LED επάνω από το κουμπί του μικροφώνου και ένδειξη φωτεινού δακτυλίου στην κεφαλή του μικροφώνου. Περιστροφικός διακόπτης στο πλάι της συσκευής για τη ρύθμιση της έντασης ήχου των ακουστικών. Η Συνεδριακή συσκευή μπορεί εύκολα να διαμορφωθεί είτε ως "συσκευή συμμετέχων" είτε ως "συσκευή πρόεδρος", με την οποία ο χρήστης μπορεί να ενεργεί ως πρόεδρος μιας συνεδρίασης. Βλ. Συνεδριακή συσκευή, Σελίδα 30. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

12 12 el Σχεδιασμός Ψηφιακό συνεδριακό σύστημα 4 Σχεδιασμός Πριν από τη χρήση του Ψηφιακό συνεδριακό σύστημα CCS 1000, διαβάστε την παρούσα ενότητα για να βεβαιωθείτε ότι διαθέτετε όλα τα εξαρτήματα για τη σύνδεση και τη λειτουργία του συστήματος. Αυτή η ενότητα περιλαμβάνει επίσης σημαντικές πληροφορίες σχετικά με τον αριθμό των Συνεδριακές συσκευές που μπορούν να συνδεθούν με το σύστημα, εάν απαιτούνται καλώδια επέκτασης. Βλ. Αριθμός συνεδριακών συσκευών που επιτρέπονται στο σύστημα, Σελίδα Αποσυσκευασία Αυτός ο εξοπλισμός θα πρέπει να αποσυσκευαστεί και να χρησιμοποιείται με προσοχή. Εάν ένα αντικείμενο φαίνεται κατεστραμμένο, ειδοποιήστε άμεσα τον αποστολέα. Εάν οποιοδήποτε αντικείμενο λείπει, ειδοποιήστε τον αντιπρόσωπο της Bosch. Η αρχική συσκευασία είναι η πλέον ασφαλής για τη μεταφορά προϊόντων και μπορεί να χρησιμοποιηθεί για την επιστροφή προϊόντων για επισκευή, εάν είναι απαραίτητο. 4.2 Παρέχονται με τα προϊόντα Βεβαιωθείτε ότι τα παρακάτω αντικείμενα παρέχονται μαζί με τα προϊόντα σας: Ποσότητα Εξάρτημα 1 CCSD-CU Μονάδα ελέγχου ή CCSD-CURD Μονάδα ελέγχου 1 Καλώδιο δικτύου τροφοδοσίας 1 Τροφοδοτικό 24 VDC 2 Σετ κουμπιών προεδρεύοντος για τη Συνεδριακή συσκευή 1 Εργαλείο αντικατάστασης για τα κουμπιά 1 Σετ ποδιών για επιτραπέζια χρήση 1 Σετ βραχιόνων τοποθέτησης σε ικρίωμα 19" 1U 1 Οδηγίες ασφαλείας 1 DVD με εγχειρίδιο λειτουργίας και εργαλεία υποστήριξης Συνεδριακή συσκευή CCSD Dx Δεν παρέχονται πρόσθετα αντικείμενα μαζί με αυτό το προϊόν V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

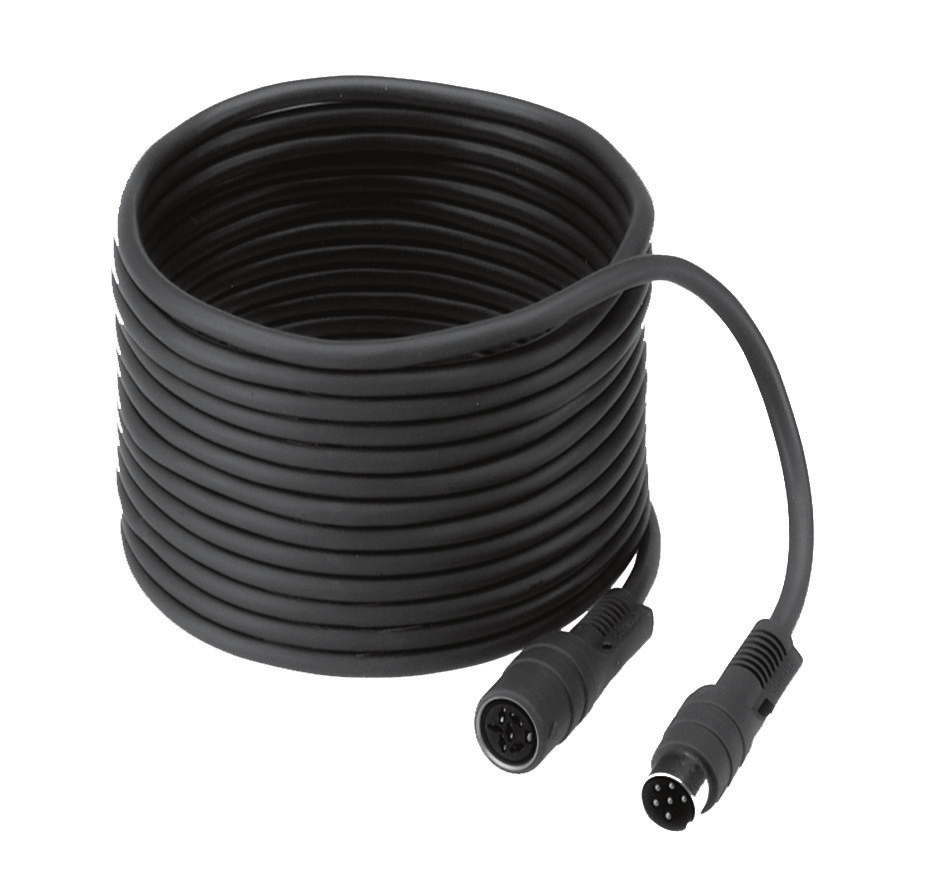

13 Ψηφιακό συνεδριακό σύστημα Σχεδιασμός el Πρόσθετα εξαρτήματα Τα παρακάτω πρόσθετα εξαρτήματα μπορούν να χρησιμοποιηθούν με το Ψηφιακό συνεδριακό σύστημα CCS 1000, όπως απαιτείται: Καλώδια επέκτασης σειράς LBB 4116 Εγκεκριμένα καλώδια επέκτασης που μπορούν να συνδεθούν μεταξύ της Μονάδα ελέγχου και της πρώτης Συνεδριακή συσκευή στην αλυσιδωτή διαμόρφωση ή μεταξύ οποιωνδήποτε δύο Συνεδριακή συσκευή. Εάν θέλετε να προσθέσετε ένα ή περισσότερα καλώδια επέκτασης στην καλωδίωση του συστήματος, βεβαιωθείτε ότι ακολουθείτε τις οδηγίες στην ενότητα Αριθμός συνεδριακών συσκευών που επιτρέπονται στο σύστημα, Σελίδα 17. Τα τυπικά καλώδια επέκτασης που αναφέρονται στον παρακάτω πίνακα μπορούν να χρησιμοποιηθούν με το Ψηφιακό συνεδριακό σύστημα CCS 1000: Αρ. τύπου LBB 4116/02 LBB 4116/05 LBB 4116/10 LBB 4116/15 LBB 4116/20 LBB 4116/25 Μήκος καλωδίου 2 m (6,6 ft) 5 m (16,0 ft) 10 m (33,0 ft) 15 m (49,2 ft) 20 m (66,0 ft) 25 m (82,0 ft) Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

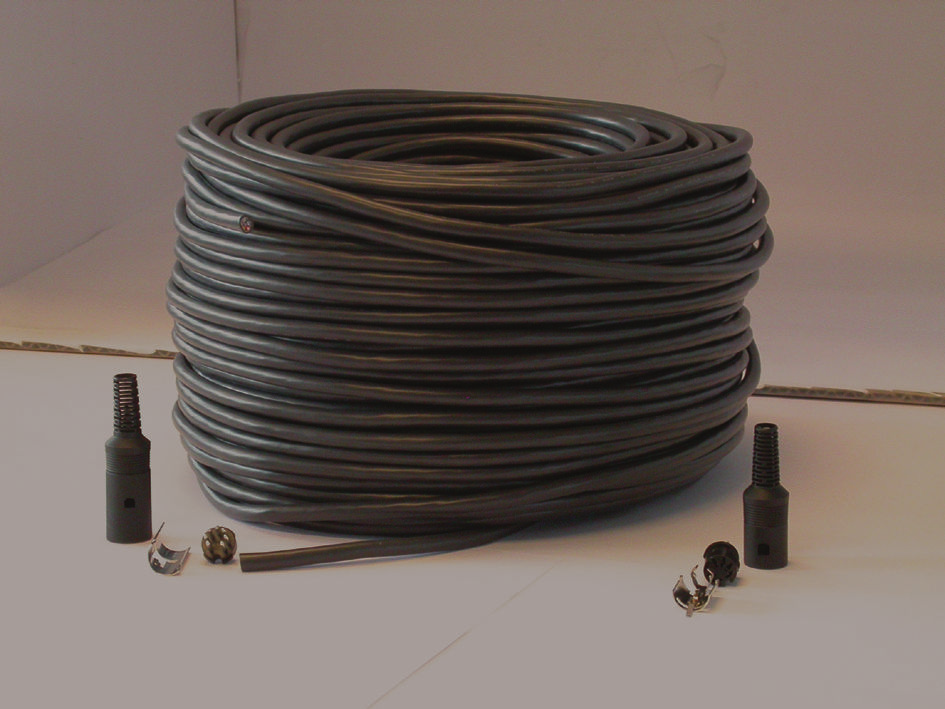

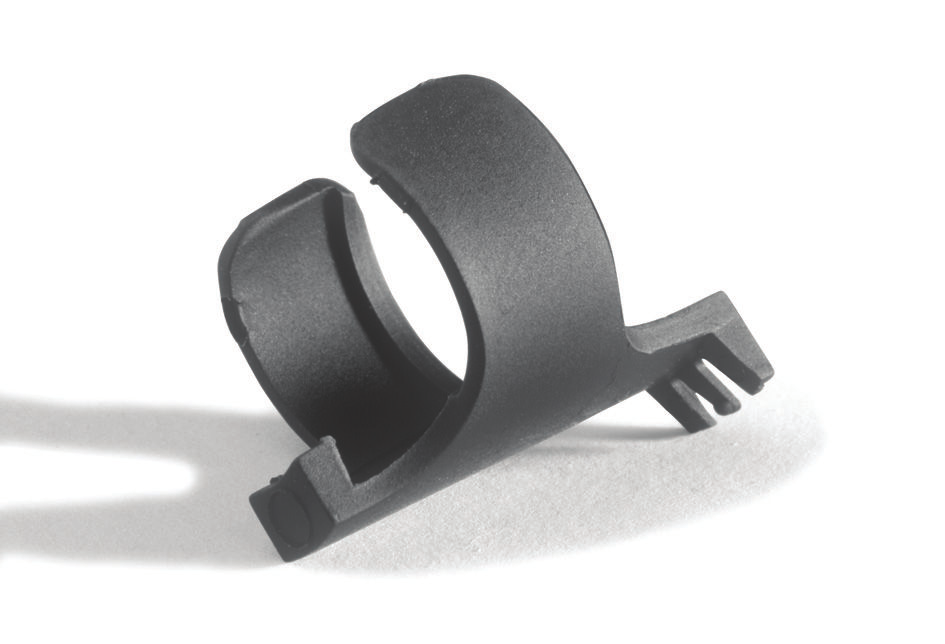

14 14 el Σχεδιασμός Ψηφιακό συνεδριακό σύστημα Καλώδιο εγκατάστασης LBB 4116/00 μήκους 100 m Η κουλούρα καλωδίου και οι σύνδεσμοι LBB 4119 μπορούν να χρησιμοποιηθούν για τη δημιουργία καλωδίων επέκτασης προσαρμοσμένου μήκους. Βλ. Δημιουργία προσαρμοσμένων καλωδίων επέκτασης, Σελίδα 16. Σύνδεσμοι LBB 4119 (25 ζεύγη) Ζεύγη συνδέσμων για τον τερματισμό των καλωδίων επέκτασης που δημιουργούνται από την κουλούρα καλωδίου LBB 4116/00. Σφιγκτήρες καλωδίων DCN DISCLM (25 τεμάχια) Σφιγκτήρας καλωδίων που μπορεί να χρησιμοποιηθεί για την ασφάλιση του συνδέσμου μιας Συνεδριακή συσκευή στην επόμενη Συνεδριακή συσκευή στην αλυσιδωτή διαμόρφωση V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

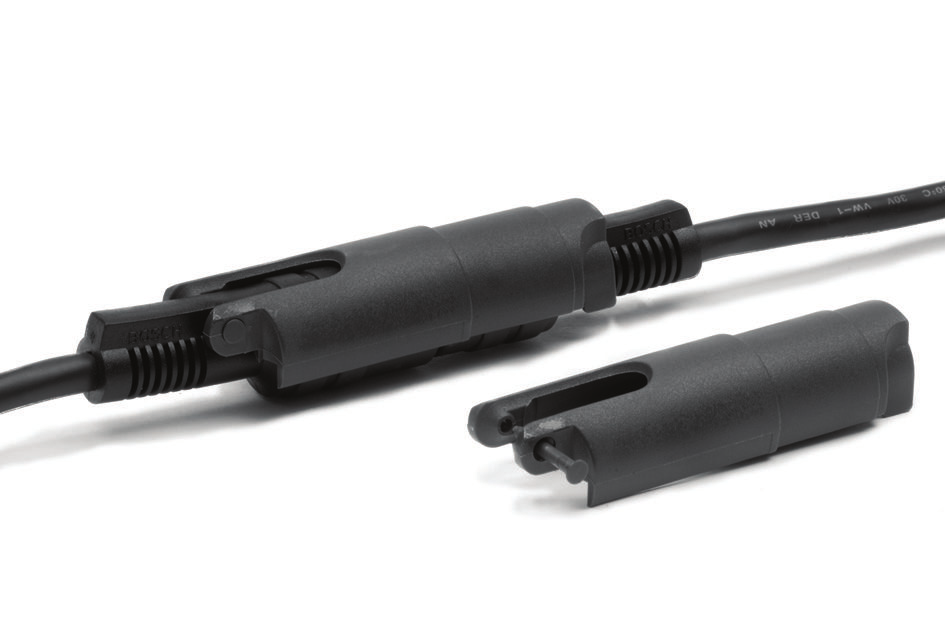

15 Ψηφιακό συνεδριακό σύστημα Σχεδιασμός el 15 Σφιγκτήρες ασφάλισης καλωδίων LBB 4117/00 (25 τεμάχια) Σφιγκτήρας ασφάλισης καλωδίων μπορεί να χρησιμοποιηθεί για την ασφάλιση των συνδέσμων των καλωδίων επέκτασης. Για κάθε αρσενικό/θηλυκό σύνδεσμο απαιτείται ένας σφιγκτήρας ασφάλισης καλωδίων. USB memory stick (μόνο για τη μονάδα CCSD CURD) - Εάν θέλετε να κάνετε εγγραφή συνεδριάσεων απευθείας σε εξωτερική συσκευή, απαιτείται ένα USB memory stick. Το USB memory stick θα πρέπει να διαθέτει τις εξής προδιαγραφές: Προτιμώμενος τύπος: Sandisk Μέγιστο μέγεθος: 128 GB Διαμόρφωση: Σύστημα αρχείων FAT32 Εάν το USB memory stick δεν έχει διαμορφωθεί με το σύστημα αρχείων FAT32, δεν είναι δυνατή η πραγματοποίηση εγγραφών. Στην εσωτερική μνήμη μπορούν να αποθηκευτούν έως και 8 ώρες συνεδρίασης στο χαμηλότερο ρυθμό μετάδοσης bit. Για μια επισκόπηση των δυνατών χρόνων εγγραφής σε σύγκριση με το ρυθμό μετάδοσης bit, βλ. Τεχνικά δεδομένα, Σελίδα 52. Σημείωση! Δεν είναι δυνατή η διαμόρφωση USB memory stick με χωρητικότητα μεγαλύτερη από 32 GB με το τυπικό εργαλείο διαμόρφωσης των Windows. Αυτή η διαδικασία πρέπει να πραγματοποιηθεί με το ειδικό εργαλείο που μπορείτε να βρείτε στο DVD. Καλώδιο USB με σύνδεσμο micro USB - Εάν θέλετε να μεταφέρετε την εσωτερική μνήμη (εγγραφές) σε υπολογιστή, απαιτείται ένα καλώδιο USB με σύνδεσμο micro USB. Καλώδιο Ethernet RJ45 - Εάν θέλετε να συνδέσετε ένα φορητό ή επιτραπέζιο υπολογιστή με τη Μονάδα ελέγχου για εκτέλεση του πρόγραμμα περιήγησης web και σύνδεση των καμερών συστήματος, απαιτείται ένα καλώδιο Ethernet RJ45. Καλώδια RCA - Εάν θέλετε να συνδέσετε προαιρετικό εξοπλισμό ήχου με τη Μονάδα ελέγχου, όπως ένα σύστημα ενίσχυσης ήχου, απαιτούνται καλώδια RCA. Καλώδιο XLR - Εάν θέλετε να συνδέσετε ένα εξωτερικό μικρόφωνο με τη Μονάδα ελέγχου, απαιτείται ένα καλώδιο XLR. Ασύρματο σημείο πρόσβασης (AP) - Εάν θέλετε να συνδέσετε εξοπλισμό με σύνδεση WiFi στο σύστημα, απαιτείται ένα τυπικό ασύρματο σημείο πρόσβασης (AP) ή δρομολογητής. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

16 16 el Σχεδιασμός Ψηφιακό συνεδριακό σύστημα 4.4 Δημιουργία προσαρμοσμένων καλωδίων επέκτασης Μπορείτε να δημιουργήσετε προσαρμοσμένα καλώδια επέκτασης από το Καλώδιο εγκατάστασης DCN LBB 4116/00 μήκους 100 m και τους Συνδέσμους DCN LBB 4119/00 (25 ζεύγη), όπως φαίνεται σε αυτήν την ενότητα: Plug Socket Σχήμα 4.1: Βύσμα και υποδοχή καλωδίου επέκτασης Plug Socket Σχήμα 4.2: Αριθμοί ακίδων βύσματος και υποδοχής GND Σχήμα 4.3: Συνδέσεις καλωδίου επέκτασης Ακίδα Σήμα Χρώμα 1 Καθοδική ζεύξη GND Καθοδική ζεύξη δεδομένων Πράσινο V(DC) Καφέ 4 Ανοδική ζεύξη δεδομένων Λευκό 5 Ανοδική ζεύξη GND V(DC) Μπλε Πίνακας 4.1: Συνδέσεις καλωδίου επέκτασης V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

17 Ψηφιακό συνεδριακό σύστημα Σχεδιασμός el Αριθμός συνεδριακών συσκευών που επιτρέπονται στο σύστημα Η σύνδεση καλωδίου επέκτασης στην καλωδίωση του συστήματος επηρεάζει άμεση τη διαθέσιμη ισχύ για τις Συνεδριακές συσκευές. Όσο μεγαλύτερο μήκος έχουν τα το καλώδια επέκτασης, τόσες λιγότερες Συνεδριακές συσκευές μπορούν να συνδεθούν με το σύστημα. Εάν δεν συνδεθούν καλώδια επέκτασης στην καλωδίωση του συστήματος, μπορούν να συνδεθούν έως και 40 Συνεδριακές συσκευές μέσω αλυσιδωτής διαμόρφωσης με κάθε έξοδο ζευκτικού κυκλώματος της Μονάδα ελέγχου. Εάν θέλετε να συνδέσετε καλώδια επέκτασης με την καλωδίωση του συστήματος, θα πρέπει να χρησιμοποιήσετε τον παρακάτω πίνακα για να προσδιορίσετε τον συνολικό αριθμό των Συνεδριακές συσκευές που μπορούν να συνδεθούν με κάθε έξοδο ζευκτικού κυκλώματος της Μονάδα ελέγχου. Συνιστάται η σύνδεση αντίστοιχου αριθμού Συνεδριακή συσκευή σε κάθε έξοδο ζευκτικού κυκλώματος. Συνολικό μήκος καλωδίων επέκτασης ανά ζευκτικό κύκλωμα Συνεδριακές συσκευές ανά ζευκτικό κύκλωμα 0 m έως 20 m m έως 22 m m έως 24 m m έως 26 m m έως 28 m m έως 30 m m έως 32 m m έως 34 m m έως 36 m m έως 38 m m έως 40 m m έως 42 m m έως 44 m m έως 46 m m έως 48 m m έως 50 m m έως 52 m m έως 54 m m έως 56 m m έως 58 m m έως 60 m m έως 62 m 19 Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

18 18 el Σχεδιασμός Ψηφιακό συνεδριακό σύστημα Συνολικό μήκος καλωδίων επέκτασης ανά ζευκτικό κύκλωμα Συνεδριακές συσκευές ανά ζευκτικό κύκλωμα 62 m έως 64 m m έως 66 m m έως 68 m m έως 70 m m έως 72 m m έως 74 m m έως 76 m m έως 78 m m έως 80 m m έως 82 m 9 82 m έως 84 m 8 84 m έως 86 m 7 86 m έως 88 m 6 88 m έως 90 m V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

19 Ψηφιακό συνεδριακό σύστημα Εγκατάσταση el Εγκατάσταση Εγκατάσταση της μονάδας ελέγχου σε ικρίωμα 19" Η Μονάδα ελέγχου μπορεί να τοποθετηθεί επάνω σε τραπέζι ή να εγκατασταθεί σε ικρίωμα 19": Σχήμα 5.1: Εγκατάσταση της Μονάδα ελέγχου σε ικρίωμα 19" Χρησιμοποιήστε τους παρεχόμενους βραχίονες τοποθέτησης σε ικρίωμα 19" και τις βίδες για να εγκαταστήσετε τη Μονάδα ελέγχου σε ικρίωμα 19": Βεβαιωθείτε ότι: Έχετε λάβει επαρκείς προφυλάξεις κατά την ανύψωση της Μονάδα ελέγχου. Το ικρίωμα είναι κατάλληλης ποιότητας ώστε να υποστηρίζει επαρκώς το βάρος της Μονάδα ελέγχου. Οι οπές εξαερισμού στο πλάι της μονάδας δεν παρεμποδίζονται. Η θερμοκρασία περιβάλλοντος στο εσωτερικό του ικριώματος 19" δεν μπορεί να υπερβεί τους +45 C. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

20 20 el Συνδέσεις Ψηφιακό συνεδριακό σύστημα 6 Συνδέσεις 6.1 Σύνδεση εξαρτημάτων συστήματος Σχήμα 6.1: Σύνδεση συνεδριακών συσκευών Για λεπτομερείς πληροφορίες σχετικά με τις συνδέσεις του Ψηφιακό συνεδριακό σύστημα CCS 1000, βλ. Συνδέσεις μονάδας ελέγχου, Σελίδα 21 και Συνδέσεις συνεδριακής συσκευής, Σελίδα Συνδέστε τις Συνεδριακές συσκευές (2) σε αλυσιδωτή διαμόρφωση με τους συνδέσμους ζευκτικού κυκλώματος στο πίσω μέρος της Μονάδα ελέγχου (1). Με κάθε σύνδεσμο ζευκτικού κυκλώματος μπορούν να συνδεθούν έως και 40 Συνεδριακές συσκευές μέσω αλυσιδωτής διαμόρφωσης. Συνιστάται η σύνδεση αντίστοιχου αριθμού Συνεδριακή συσκευή σε κάθε έξοδο ζευκτικού κυκλώματος. Εάν θέλετε να συνδέσετε καλώδια επέκτασης (3) στην καλωδίωση του συστήματος, ακολουθήστε τις οδηγίες στην ενότητα Αριθμός συνεδριακών συσκευών που επιτρέπονται στο σύστημα, Σελίδα Ασφαλίστε τα καλώδια του συστήματος με σφιγκτήρες καλωδίων και σφιγκτήρες ασφάλισης καλωδίων, όπως απαιτείται. 3. Εάν θέλετε να χρησιμοποιήσετε το πρόγραμμα περιήγησης web ή τις κάμερες του συστήματος με το Ψηφιακό συνεδριακό σύστημα CCS 1000, συνδέστε ένα καλώδιο Ethernet RJ45 με το σύνδεσμο δικτύου στο πίσω μέρος της Μονάδα ελέγχου. 4. Συνδέστε το άλλο άκρο του καλωδίου Ethernet με ένα μεταγωγέα, φορητό ή επιτραπέζιο υπολογιστή V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

21 Ψηφιακό συνεδριακό σύστημα Συνδέσεις el Χρησιμοποιήστε καλώδια RCA για τη σύνδεση εξοπλισμού ήχου με τους συνδέσμους εισόδου και εξόδου ήχου στο πίσω μέρος της Μονάδα ελέγχου, όπως απαιτείται. Οι είσοδοι και έξοδοι δεν είναι γαλβανικά διαχωρισμένες. Εάν απαιτείται γαλβανικός διαχωρισμός (π.χ. για την αποφυγή βόμβου), πρέπει να παρέχεται εξωτερικά. 6. Συνδέστε το σύνδεσμο του παρεχόμενου τροφοδοτικού 24 VDC με το σύνδεσμο παροχής ρεύματος στο πίσω μέρος της Μονάδα ελέγχου. 7. Συνδέστε το βύσμα δικτύου του τροφοδοτικού 24 VDC με ένα δίκτυο τροφοδοσίας. Το σύστημα θα ενεργοποιηθεί αυτόματα κατά τη σύνδεση με το δίκτυο τροφοδοσίας. Αυτό επιτρέπει την αποκατάσταση του συστήματος μετά από αστοχία στο δίκτυο τροφοδοσίας. Δείτε επίσης Συνεδριακή συσκευή, Σελίδα Συνδέσεις μονάδας ελέγχου Σχήμα 6.2: Πίσω όψη της Μονάδα ελέγχου CCSD-CURD Η CCSD-CURD Μονάδα ελέγχου διαθέτει πρόσθετες συνδέσεις, όπως επισημαίνεται στον παρακάτω πίνακα: Αριθμό ς Είδος Περιγραφή 1 Ετικέτα FCC Ετικέτα όπου αναγράφεται η Δήλωση συμμόρφωσης κατά FCC. 2 USB (μόνο για τη μονάδα CCSD CURD) 3 Έξοδος ήχου RCA (μόνο για τη μονάδα CCSD CURD) Σύνδεσμος micro USB για τη μεταφορά της εσωτερικής μνήμης (εγγραφές) σε υπολογιστή. Σημείωση: Ο σύνδεσμος micro USB δεν μπορεί να χρησιμοποιηθεί για την απευθείας εγγραφή συνεδριάσεων σε μια συσκευή USB. Για αυτό το σκοπό θα πρέπει να χρησιμοποιείται ο μεγαλύτερος σύνδεσμος USB στην πρόσοψη της μονάδας. Σημείωση: Δεν είναι δυνατή η αποθήκευση εγγραφών στην εσωτερική μνήμη κατά τη μεταφορά αρχείων. Σημείωση: Οι εγγραφές αποθηκεύονται ως: IM/USB:xxxxxxxxxxxxxx Floor.mp3 και IM/USB:xxxxxxxx-xxxxxx Outputx.mp3. 4 σύνδεσμοι εξόδου ήχου για εγγραφή από μεμονωμένο μικρόφωνο, π.χ. για εγγραφή μεμονωμένων ομιλητών σε αίθουσα δικαστηρίου. 4 Ετικέτα προϊόντος Ετικέτα όπου αναγράφονται πληροφορίες σχετικά με το προϊόν, όπως: ο τύπος του προϊόντος, ο αριθμός σειράς, τα τεχνικά δεδομένα και το σήμα CE. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

22 22 el Συνδέσεις Ψηφιακό συνεδριακό σύστημα Αριθμό ς Είδος Περιγραφή 5 Έξοδος ήχου RCA (1) Σύνδεσμος εξόδου ήχου για τη σύνδεση ενός συστήματος ενίσχυσης ήχου με το συνεδριακό σύστημα. Καθιστά δυνατή τη μετάδοση των εργασιών σε κοινό που βρίσκεται στην ίδια ή σε μια παρακείμενη αίθουσα. 6 Έξοδος ήχου RCA (2) Χρησιμοποιείται με την είσοδο ήχου RCA (2). Σύνδεσμος εξόδου ήχου για τα εξής: Συσκευή εγγραφής για τη σύνδεση εξωτερικής συσκευής εγγραφής. Εισαγωγή για τη σύνδεση εξωτερικού επεξεργαστή ήχου. Τηλέφωνο/mix minus, ώστε ένας απομακρυσμένος συμμετέχων να έχει τη δυνατότητα να συμμετάσχει σε μια συνεδρίαση μέσω τηλεφώνου/βίντεο. Ηχείο συμμετέχοντα για τη διανομή του σήματος από το ηχείο του συμμετέχοντα σε ένα σύστημα ενίσχυσης ήχου. Σημείωση: Στην έξοδο ήχου (2) μπορεί να συνδεθεί μόνο ένα στοιχείο εξοπλισμού ήχου κάθε φορά. Η έξοδος μπορεί να διαμορφωθεί ορίζοντας την απαιτούμενη επιλογή στο πρόγραμμα περιήγησης web. Βλ. Ρυθμίσεις συστήματος, Σελίδα 38 > Ήχος. 7 Είσοδος ήχου RCA (1) Σύνδεσμος εισόδου ήχου για τον ομιλητή, δηλ. για τη σύνδεση μιας εξωτερικής πηγής ήχου, όπως μιας συσκευής αναπαραγωγής CD ή DVD. 8 Είσοδος ήχου RCA (2) Χρησιμοποιείται με την έξοδο ήχου RCA (2). Η είσοδος ήχου μπορεί να χρησιμοποιηθεί για τη δρομολόγηση εξωτερικού σήματος ήχου στο σύστημα το οποίο δρομολογείται στο ηχείο των συσκευών. Στη διασύνδεση web, η ρύθμιση της λειτουργίας εισόδου/ εξόδου 2 εξαρτάται από το εάν αυτή η είσοδος έχει διαμορφωθεί ως εισαγωγή ή mix minus. Σύνδεσμος εισόδου ήχου για τα εξής: Εισαγωγή για τη σύνδεση εξωτερικού επεξεργαστή ήχου. Τηλέφωνο/mix minus, ώστε ένας απομακρυσμένος συμμετέχων να έχει τη δυνατότητα να συμμετάσχει σε μια συνεδρίαση μέσω τηλεφώνου/βίντεο. Σημείωση: Στην έξοδο ήχου (2) μπορεί να συνδεθεί μόνο ένα στοιχείο εξοπλισμού ήχου κάθε φορά. Η έξοδος μπορεί να διαμορφωθεί ορίζοντας την απαιτούμενη επιλογή στο πρόγραμμα περιήγησης web. Βλ. Ρυθμίσεις συστήματος, Σελίδα 38 > Ήχος. 9 Ήχος RCA Πρόσθετοι σύνδεσμοι εισόδου/εξόδου ήχου που έχουν την ίδια λειτουργία με τα στοιχεία 5 έως 8. Αυτοί οι πρόσθετοι σύνδεσμοι ήχου μπορούν να χρησιμοποιηθούν με τον αντίστοιχο σύνδεσμο ήχου για την αύξηση της ισχύος του σήματος ήχου. 10 Μικρόφωνο 3-πολικός θηλυκός σύνδεσμος XLR (περιβάλλοντος) μικροφώνου, με τροφοδοτικό phantom για τη σύνδεση εξωτερικού μικροφώνου. Αυτή η είσοδος είναι κοινόχρηστη με την είσοδο ήχου 1 και πρέπει να ενεργοποιηθεί στο πρόγραμμα περιήγησης web. (Όταν δεν είναι δυνατή η χρήση της ενεργοποιημένης εισόδου 1). 11 Ζευκτικό κύκλωμα (1) 6-πολικός κυκλικός θηλυκός σύνδεσμος για τη σύνδεση συνεδριακών συσκευών V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

23 Ψηφιακό συνεδριακό σύστημα Αριθμό Συνδέσεις el Είδος Περιγραφή Ζευκτικό κύκλωμα (2) 6-πολικός κυκλικός θηλυκός σύνδεσμος για τη σύνδεση συνεδριακών 23 ς 12 συσκευών. 13 Δίκτυο Υποδοχή Ethernet RJ45 για τη σύνδεση ενός καλωδίου δικτύου. Η θύρα Ethernet προορίζεται για τη σύνδεση του υπολογιστή ελέγχου, των καμερών IP και λοιπού εξοπλισμού, ο οποίος χρησιμοποιείται αποκλειστικά για τη λειτουργία του συστήματος CCS1000D. 14 Παροχή ρεύματος 24V 6A 4-πολικός κυκλικός θηλυκός σύνδεσμος για τη σύνδεση του τροφοδοτικού 24 VDC. Σημείωση! Οι είσοδοι/έξοδοι ήχου είναι μονοφωνικές, αλλά επιτρέπουν τη σύνδεση στερεοφωνικών καλωδίων RCA. 6.3 Συνδέσεις συνεδριακής συσκευής Σχήμα 6.3: Πίσω και πλάγια όψη της Συνεδριακή συσκευή Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

24 24 el Συνδέσεις Ψηφιακό συνεδριακό σύστημα Αριθμό ς Είδος Περιγραφή 1 Ακουστικά Υποδοχή στερεοφωνικών ακουστικών 3,5 mm (0,14 in) (στο πλάι της μονάδας). 2 Σύνδεση ζευκτικού κυκλώματος 3 Σύνδεση ζευκτικού κυκλώματος Καλώδιο 2 m (78,7 in) με 6-πολικό κυκλικό αρσενικό σύνδεσμο και ασφάλεια καλωδίου για τη σύνδεση της Συνεδριακή συσκευή με τα εξής: Μονάδα ελέγχου ή προηγούμενη Συνεδριακή συσκευή σε αλυσιδωτή διαμόρφωση. 6-πολική κυκλική θηλυκή υποδοχή με εσοχή ασφάλισης καλωδίου για τη σύνδεση της επόμενης Συνεδριακή συσκευή στην αλυσιδωτή διαμόρφωση V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

25 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 25 7 Διαμόρφωση Για να διαμορφώσετε το Ψηφιακό συνεδριακό σύστημα CCS 1000 μπορείτε να χρησιμοποιήσετε: Τα κουμπιά αφής στην πρόσοψη της Μονάδα ελέγχου ή Το πρόγραμμα περιήγησης web. Για περισσότερες πληροφορίες, βλ. Πρόγραμμα περιήγησης web, Σελίδα 32. Η Μονάδα ελέγχου μπορεί να χρησιμοποιηθεί για τη γρήγορη προβολή και αλλαγή βασικών ρυθμίσεων. Τα πλεονεκτήματα της χρήσης του πρόγραμμα περιήγησης web για τη διαμόρφωση του συστήματος είναι τα εξής: Πρόσθετες διαθέσιμες επιλογές και ρυθμίσεις. Η διαχείριση των ρυθμίσεων μπορεί να γίνει εύκολα από απόσταση. Σημείωση! Οι αλλαγές που γίνονται στη Μονάδα ελέγχου ενημερώνονται αυτόματα στο πρόγραμμα περιήγησης web και αντίστροφα. 7.1 Μονάδα ελέγχου 1. Αφού πατήσετε το κουμπί ενεργοποίησης/απενεργοποίησης (1) στη Μονάδα ελέγχου, η λυχνία LED ενεργοποίησης/απενεργοποίησης γίνεται πράσινη και οι υπόλοιπες λυχνίες LED ανάβουν εναλλάξ για να επισημάνουν την εκκίνηση του συστήματος. Το σύστημα είναι έτοιμο για χρήση όταν οι λυχνίες LED είναι συνεχώς αναμμένες. 2. Πατήστε τα κουμπιά αφής στην πρόσοψη της Μονάδα ελέγχου για να ορίσετε βασικές ρυθμίσεις του συστήματος. Οι ενδεικτικές λυχνίες LED θα αλλάξουν, για να επισημάνουν τη ρύθμιση. Ανατρέξτε στην παρακάτω εικόνα και στον πίνακα για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις της Μονάδα ελέγχου: Σχήμα 7.1: Πρόσοψη της CCSD-CURD Μονάδα ελέγχου Η CCSD-CURD Μονάδα ελέγχου διαθέτει πρόσθετα χαρακτηριστικά, όπως επισημαίνεται στον παρακάτω πίνακα: Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

26 26 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα Αριθμό ς Είδος Περιγραφή 1 Κουμπί ενεργοποίησης/ απενεργοποίησης 2 Λυχνία LED ενεργοποίησης/ απενεργοποίησης 3 Κουμπιά και ενδεικτικές λυχνίες LED για τον έλεγχο της έντασης ήχου των Συνεδριακές συσκευές 4 Κουμπιά και ενδεικτικές λυχνίες LED για τον έλεγχο της έντασης ήχου του ηχείου στα ακουστικά CCSD-CURD / που είναι συνδεδεμένα με τη μονάδα CCSD-CURD. 5 Κουμπί συνεδριακής λειτουργίας 6 Ενδεικτικές λυχνίες LED συνεδριακής λειτουργίας Κουμπί αφής ενεργοποίησης/απενεργοποίησης για την παροχή 24 VDC. Σύντομο πάτημα: Ενεργοποίηση. Παρατεταμένο πάτημα: Απενεργοποίηση. Ενδεικτική λυχνία LED για την εμφάνιση της κατάστασης ενεργοποίησης/ απενεργοποίησης της Μονάδα ελέγχου: Κόκκινο χρώμα: Απενεργοποίηση. Πράσινο χρώμα:ενεργοποίηση. Κουμπιά συν/πλην για τη ρύθμιση της έντασης ήχου όλων των Συνεδριακές συσκευές και της εξόδου 1. Χρησιμοποιούνται σε συνδυασμό με τέσσερις ενδεικτικές λυχνίες LED για την εμφάνιση της επιλεγμένης έντασης ήχου. Κουμπιά συν/πλην για τη ρύθμιση της έντασης ήχου του ενσωματωμένου ηχείου ή ακουστικών, εάν έχουν συνδεθεί. Χρησιμοποιούνται σε συνδυασμό με τέσσερις ενδεικτικές λυχνίες LED για την εμφάνιση της επιλεγμένης έντασης ήχου. Κουμπί για την επιλογή ενός από τους τέσσερις τρόπους συνεδριακής λειτουργίας. Χρησιμοποιείται σε συνδυασμό με τις (6) ενδεικτικές λυχνίες LED συνεδριακής λειτουργίας. Ενδεικτικές λυχνίες LED για την εμφάνιση της επιλεγμένης λειτουργίας μικροφώνου. Οι παρακάτω λειτουργίες μπορούν να επιλεγούν από τα αριστερά προς τα δεξιά: Άνοιγμα. Παράκαμψη. Ενεργοποίηση φωνής. Push to talk (PTT). Για λεπτομερείς πληροφορίες σχετικά με τις λειτουργίες μικροφώνου, βλ. Συνεδριακές λειτουργίες, Σελίδα Μέγεθος λίστας ομιλητών Κουμπί για την επιλογή του αριθμού των μικροφώνων που μπορούν να ενεργοποιηθούν ταυτόχρονα. Χρησιμοποιείται σε συνδυασμό με τις (8) ενδεικτικές λυχνίες LED μεγέθους λίστας ομιλητών. Μπορούν να επιλεγούν έως και τέσσερα μικρόφωνα από τη Μονάδα ελέγχου. Εάν χρησιμοποιηθεί το πρόγραμμα περιήγησης web, μπορούν να επιλεγούν έως και δέκα μικρόφωνα. 8 Ενδεικτικές λυχνίες LED μεγέθους λίστας ομιλητών Ενδεικτικές λυχνίες LED για την εμφάνιση του αριθμού των ενεργοποιημένων (ανοιχτών) μικροφώνων. 1 έως 4 ανοιχτά μικρόφωνα: Οι λυχνίες LED ανάβουν μεμονωμένα για να επισημάνουν τον αριθμό των ανοιχτών μικροφώνων. 5 έως 10 ανοιχτά μικρόφωνα: Ανάβει ένας συνδυασμός λυχνιών LED για να επισημάνει τον αριθμό των ανοιχτών μικροφώνων, για παράδειγμα, εάν υπάρχουν έξι ανοιχτά μικρόφωνα, ανάβουν οι λυχνίες LED 2 και V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

27 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 27 Αριθμό ς Είδος Περιγραφή 9 Ενδεικτική λυχνία LED εσωτερικής εγγραφής (μόνο για τη μονάδα CCSD CURD) 10 Ενδεικτική λυχνία LED εγγραφής σε USB (μόνο για τη μονάδα CCSD CURD) 11 Κουμπί έναρξης/παύσης εγγραφής (μόνο για τη μονάδα CCSD- CURD) 12 Κουμπί διακοπής εγγραφής (μόνο για τη μονάδα CCSD- CURD) Ενδεικτική λυχνία LED για την εμφάνιση της κατάστασης των εσωτερικών εγγραφών: Ανάβει συνεχώς με πράσινο χρώμα: Εσωτερική μνήμη επιλεγμένη, έτοιμη για εγγραφή. Ανάβει συνεχώς με κόκκινο χρώμα: Πραγματοποιείται εγγραφή. Αναβοσβήνει με κόκκινο χρώμα μία φορά κάθε δευτερόλεπτο: Έγινε παύση της εγγραφής. Αναβοσβήνει με κόκκινο χρώμα δύο φορές κάθε δευτερόλεπτο: Απομένουν 5 λεπτά εγγραφής. Για να ειδοποιηθεί ο χρήστης, θα ακουστούν επίσης τρία σύντομα ηχητικά σήματα από το ηχείο του μόνιτορ. Αναβοσβήνει με κόκκινο/πράσινο χρώμα: Δεν είναι δυνατή η εγγραφή των συνεδριάσεων στην εσωτερική μνήμη (δηλ. η εσωτερική μνήμη είναι πλήρης). Για να ειδοποιηθεί ο χρήστης, θα ακουστεί επίσης ένα παρατεταμένο ηχητικό σήμα. Ενδεικτική λυχνία LED για την εμφάνιση της κατάστασης των εγγραφών σε USB memory stick: Ανάβει συνεχώς με πράσινο χρώμα: USB memory stick επιλεγμένο, έτοιμο για εγγραφή. Ανάβει συνεχώς με κόκκινο χρώμα: Πραγματοποιείται εγγραφή. Αναβοσβήνει με κόκκινο χρώμα μία φορά κάθε δευτερόλεπτο: Έγινε παύση της εγγραφής. Αναβοσβήνει με κόκκινο χρώμα δύο φορές κάθε δευτερόλεπτο: Απομένουν 5 λεπτά εγγραφής. Για να ειδοποιηθεί ο χρήστης, θα ακουστούν επίσης τρία σύντομα ηχητικά σήματα. Αναβοσβήνει με κόκκινο/πράσινο χρώμα: Δεν είναι δυνατή η αποθήκευση των συνεδριάσεων στο USB stick (δηλ. το USB memory stick είναι πλήρες, λανθασμένη διαμόρφωση ή ζημιά). Για να ειδοποιηθεί ο χρήστης, θα ακουστεί επίσης ένα παρατεταμένο ηχητικό σήμα. Σημείωση: Η λυχνία LED εγγραφής σε USB επιλέγεται και αποεπιλέγεται αυτόματα όταν το USB memory stick τοποθετείται και αφαιρείται από το σύνδεσμο USB στην πρόσοψη της μονάδας. Κουμπί για την έναρξη και την παύση μιας περιόδου εγγραφής. Βλ. Εγγραφή συνεδρίασης, Σελίδα 44. Κουμπί για τη διακοπή μιας περιόδου εγγραφής. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

28 28 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα Αριθμό ς Είδος Περιγραφή 13 Σύνδεσμος USB (μόνο για τη μονάδα CCSD- CURD) 14 Υποδοχή ακουστικών (μόνο για τη μονάδα CCSD- CURD) Σύνδεσμος USB για τη σύνδεση ενός USB memory stick στη Μονάδα ελέγχου. Για πληροφορίες σχετικά με τις απαιτήσεις του USB memory stick, βλ. Πρόσθετα εξαρτήματα, Σελίδα 13. Υποδοχή σύνδεσης στερεοφωνικών ακουστικών 3,5 mm (0,14 in) για τη σύνδεση ακουστικών (για ακρόαση εγγεγραμμένων συνεδριάσεων). Όταν τα ακουστικά είναι συνδεδεμένα με τη Μονάδα ελέγχου, γίνεται σίγαση του ενσωματωμένου ηχείου V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

29 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el Συνεδριακές λειτουργίες Οι παρακάτω λειτουργίες μικροφώνου μπορούν να επιλεγούν με το κουμπί συνεδριακής λειτουργίας στην πρόσοψη της Μονάδα ελέγχου ή με το πρόγραμμα περιήγησης web: Εικονίδιο Λειτουργία Περιγραφή Άνοιγμα Παράκαμψη Ενεργοποίηση φωνής Οι συμμετέχοντες μπορούν να μιλούν πατώντας το κουμπί στο μικρόφωνό τους. Όταν συμπληρωθεί ο μέγιστος αριθμός ανοιχτών μικροφώνων, ο επόμενος συμμετέχων που θα πατήσει το κουμπί του μικροφώνου προστίθεται σε μια λίστα αναμονής. Ο πρώτος συμμετέχων στη λίστα αναμονής μπορεί να μιλήσει όταν απενεργοποιηθεί ένα ενεργοποιημένο μικρόφωνο. Σημείωση: Ο μέγιστος αριθμός ανοιχτών μικροφώνων ρυθμίζεται με το κουμπί μεγέθους λίστας ομιλητών στη Μονάδα ελέγχου. Αυτή η επιλογή μπορεί επίσης να ρυθμιστεί στο πρόγραμμα περιήγησης web. Οι συμμετέχοντες μπορούν να παρακάμψουν ο ένας τον άλλον πατώντας το κουμπί στο μικρόφωνό τους. Όταν συμπληρωθεί ο μέγιστος αριθμός ανοιχτών μικροφώνων, ο επόμενος συμμετέχων που θα πατήσει το κουμπί στο μικρόφωνό του θα απενεργοποιήσει το μικρόφωνο που έχει παραμείνει ενεργοποιημένο για το μεγαλύτερο χρονικό διάστημα. Σημείωση: Το μικρόφωνο του προέδρου δεν περιλαμβάνεται στον αριθμό των ανοιχτών μικροφώνων και, επομένως, δεν μπορεί να παρακαμφθεί από ένα συμμετέχων. Οι συμμετέχοντες μπορούν να ενεργοποιούν τα μικρόφωνά τους μιλώντας σε αυτά. Μπορεί να γίνει προσωρινά σίγαση ενός μικροφώνου με παρατεταμένο πάτημα του κουμπιού μικροφώνου. P T Push to talk (PTT) Οι συμμετέχοντες μπορούν να μιλούν πατώντας παρατεταμένα το κουμπί μικροφώνου τους. Το μικρόφωνο απενεργοποιείται όταν σταματήσει το πάτημα του κουμπιού του μικροφώνου. Ο μέγιστος αριθμός συμμετεχόντων που μπορούν να μιλούν προσδιορίζεται από τον αριθμό των ανοιχτών μικροφώνων. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

30 30 el Διαμόρφωση 7.2 Ψηφιακό συνεδριακό σύστημα Συνεδριακή συσκευή Σχήμα 7.2: Αντικατάσταση των κουμπιών στη Συνεδριακή συσκευή V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

31 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 31 Η Συνεδριακή συσκευή παρέχεται ως Συνεδριακή συσκευή συμμετέχων. Για να διαμορφώσετε τη Συνεδριακή συσκευή ως Συνεδριακή συσκευή πρόεδρος: 1. Αποσυνδέστε τη Συνεδριακή συσκευή από την καλωδίωση του συστήματος. 2. Χρησιμοποιήστε το εργαλείο αντικατάστασης (1) για να πιέσετε και να αφαιρέσετε το απλό κουμπί μικροφώνου (2) από τη Συνεδριακή συσκευή όπως φαίνεται στην εικόνα (τοποθετήστε το απλό κουμπί σε ασφαλές σημείο). 3. Προτοποθετήστε και κατόπιν πιέστε απαλά το κουμπί προτεραιότητας πρόεδρος (3) και το κουμπί μικροφώνου (4) στη θέση τους. Μην τα πιέζετε υπερβολικά! 4. Μετακινήστε το συρόμενο διακόπτη (2) στη βάση της Συνεδριακή συσκευή από τη ρύθμιση συμμετέχων (0) στη ρύθμιση πρόεδρος (1). Δείτε την παρακάτω εικόνα. 5. Επανασυνδέστε τη Συνεδριακή συσκευή στην καλωδίωση του συστήματος. Δεν απαιτείται επανεκκίνηση του συστήματος. 6. Όταν η Συνεδριακή συσκευή ενεργοποιείται για πρώτη φορά, δεν έχει καμία διεύθυνση και συσχετισμό με τη Μονάδα ελέγχου. Για αρχικοποίηση/διευθυνσιοδότηση των Συνεδριακές συσκευές: Πατήστε το κρυμμένο κουμπί αρχικοποίησης (1) στη βάση της Συνεδριακή συσκευή. Οι ενδεικτικές λυχνίες LED της Συνεδριακή συσκευή ανάβουν. Το κουμπί αρχικοποίησης (1) χρησιμοποιείται για την εκ νέου εκχώρηση/κατάργηση της διεύθυνσης της Συνεδριακή συσκευή. Πατήστε το κουμπί μικροφώνου (2 ή 4) μία φορά. Μόλις ολοκληρωθεί σωστά η αρχικοποίηση/διευθυνσιοδότηση, όλες οι λυχνίες LED της Συνεδριακή συσκευή σβήνουν. Εάν δεν γίνεται αρχικοποίηση/διευθυνσιοδότηση, δοκιμάστε ξανά ή βλ. Ρυθμίσεις συστήματος, Σελίδα 38 > Θέσεις του πρόγραμμα περιήγησης web. Σημείωση: Μην εκτελείτε αρχικοποίηση/διευθυνσιοδότηση για περισσότερες από μία Συνεδριακή συσκευή ταυτόχρονα Σχήμα 7.3: Κάτω όψη της Συνεδριακή συσκευή Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

32 32 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα 7.3 Πρόγραμμα περιήγησης web Το Ψηφιακό συνεδριακό σύστημα CCS 1000 πρόγραμμα περιήγησης web χρησιμοποιείται για την προετοιμασία και τη διαχείριση συνεδριάσεων, καθώς και για τη διαμόρφωση του Ψηφιακό συνεδριακό σύστημα CCS Προϋποθέσεις Συνδέστε τη Μονάδα ελέγχου, μέσω της θύρας δικτύου Ethernet στο (ασύρματο) δίκτυο. Η Μονάδα ελέγχου ενεργοποιείται. Μια συσκευή tablet ή/και ένας υπολογιστής διαμόρφωσης, συμπεριλαμβανομένου ενός συμβατού προγράμματος περιήγησης web, πρέπει να είναι ενεργοποιημένα. Σημείωση! Για να αποκτήσετε πρόσβαση στο πρόγραμμα περιήγησης web με το όνομα (CCS1000D) αντί με τη διεύθυνση IP (CCS1000D.local), πρέπει να έχει εγκατασταθεί το παρακάτω λογισμικό, ώστε η Μονάδα ελέγχου να μπορεί να ανιχνευτεί κατά την αρχικοποίηση του συστήματος (το DVD με το λογισμικό παρέχεται με τη Μονάδα ελέγχου): - Φορητός και επιτραπέζιος υπολογιστής: Bosch DNS SD ή Apple Bonjour (λήψη μέσω της τοποθεσίας web της Apple). Σημείωση! Οι ρυθμίσεις αποθηκεύονται αυτόματα κατά την καταχώρισή τους. Σημείωση! Ενδέχεται να μην είναι όλα τα στοιχεία ελέγχου του πρόγραμμα περιήγησης web διαθέσιμα για την έκδοση CCSD-CU, καθώς δεν διαθέτει DAFS και λειτουργία εγγραφής. Διαμόρφωση Βλ. Ρυθμίσεις συστήματος, Σελίδα 38 > Δίκτυο V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

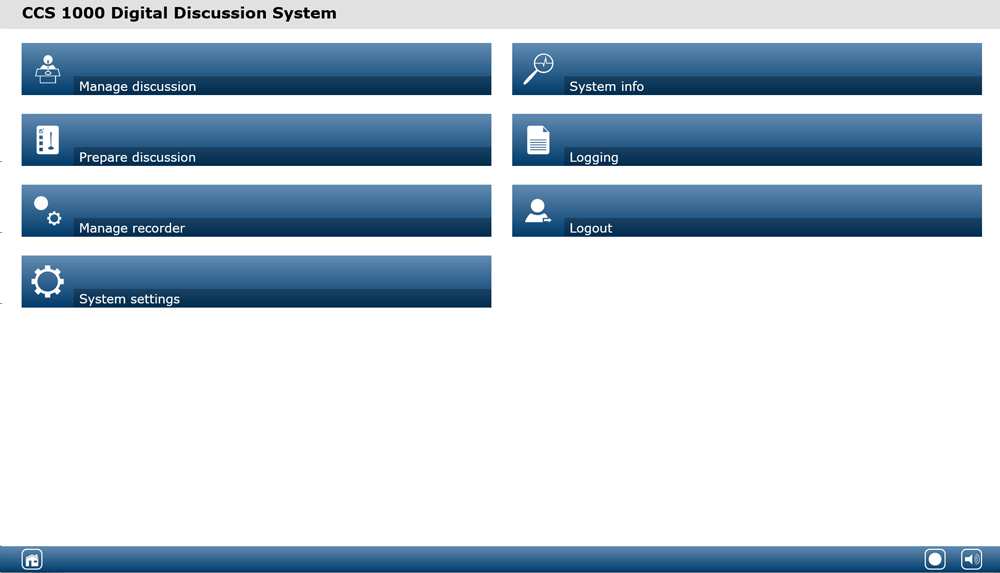

33 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el Σύνδεση Συνδεθείτε στην εφαρμογή συνεδριάσεων: 1. Ανοίξτε το πρόγραμμα περιήγησης Web και πληκτρολογήστε την προεπιλεγμένη διεύθυνση web τοπικής ζεύξης (URL) της κεντρικής συσκευής (CCSD-CU(RD)): CCS1000D.local. Σημείωση: Αφαιρέστε το.local, στην περίπτωση επιχειρηματικού δικτύου (π.χ. εντός της Bosch). Εμφανίζεται το πλαίσιο διαλόγου Σύνδεσης. Αυτό το πλαίσιο διαλόγου χρησιμοποιείται για τη σύνδεση στην εφαρμογή συνεδριάσεων με τη χρήση ενός Ονόματος χρήστη (Επιλογή Χειριστή ή Τεχνικού) και ενός Κωδικού πρόσβασης. Ο χρήστης μπορεί επίσης να επιλέξει τη Γλώσσα εφαρμογής της προτίμησής του. Μόνο ένας χρήστης μπορεί να συνδέεται κάθε φορά. Όταν συνδεθεί δεύτερος χρήστης, αποκτά πρόσβαση άμεσα και ο προηγούμενος χρήστης αποσυνδέεται. 2. Στο πρόγραμμα περιήγησης web εμφανίζεται η παρακάτω αρχική σελίδα, εάν η σύνδεση είναι επιτυχής: Σχήμα 7.4: Αρχική σελίδα (CCSD CURD) Σημείωση! Το προεπιλεγμένο όνομα χρήστη είναι "Χειριστής" και ο κωδικός πρόσβασης είναι κενός. Η προεπιλεγμένη γλώσσα είναι η γλώσσα του λειτουργικού συστήματος. Εάν η προεπιλεγμένη γλώσσα δεν είναι διαθέσιμη, επιλέγονται αυτόματα τα Αγγλικά. Σημείωση! Για να επαναφέρετε τον κωδικό πρόσβασης της σύνδεσης στην εργοστασιακή προεπιλεγμένη τιμή (κενό), πατήστε παρατεταμένα για 5 δευτερόλεπτα τα κουμπιά συνεδριακής λειτουργίας (5) και ελέγχου έντασης ήχου ηχείου + (3) της Μονάδα ελέγχου. Βλ. Μονάδα ελέγχου, Σελίδα 25. Δικαιώματα πρόσβασης Για να συνδεθείτε στην εφαρμογή συνεδριάσεων του Ψηφιακό συνεδριακό σύστημα CCS 1000, ορίζονται δύο τύποι πρόσβασης: 1. Τεχνικός (πλήρη δικαιώματα πρόσβασης). 2. Χειριστής (περιορισμένα δικαιώματα πρόσβασης). Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

34 34 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα Κουμπί Περιγραφή Πρόσβαση τεχνικού Πρόσβαση χειριστή Για διαχείριση μιας συνεδρίασης. Ναι Ναι Διαχείριση συνεδρίασης Για προετοιμασία μιας συνεδρίασης. Ναι Ναι Προετοιμασία συνεδρίασης Για διαχείριση της συσκευής εγγραφής. Ναι Ναι Διαχείριση συσκευής εγγραφής (μόνο για τη μονάδα CCSD- CURD) Για διαμόρφωση του συστήματος. Ναι Όχι Ρυθμίσεις συστήματος Πληροφορίες συστήματος Επισκόπηση των διευθύνσεων MAC και IP και των εκδόσεων λογισμικού της Μονάδα ελέγχου και της εφαρμογής πρόγραμμα περιήγησης web. Ναι Όχι Επισκόπηση και αποθήκευση των συμβάντων συστήματος. Ναι Όχι Καταγραφή Έξοδος από την εφαρμογή συνεδριάσεων και επιστροφή στη σελίδα σύνδεσης. Ναι Ναι Αποσύνδεση Επιστροφή στην αρχική σελίδα του πρόγραμμα περιήγησης web. Ναι Ναι Αρχική οθόνη Επιστροφή στην προηγούμενη σελίδα. Ναι Ναι Πίσω V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

35 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 35 Κουμπί Περιγραφή Πρόσβαση τεχνικού Πρόσβαση χειριστή Έναρξη/ παύση/διακοπή εγγραφής (μόνο για τη μονάδα CCSD- CURD) Κουμπί έναρξης εγγραφής. Τα κουμπιά παύσης και διακοπής εγγραφής γίνονται ορατά μόλις ξεκινήσει η εγγραφή. Ναι Ναι Κύρια ένταση ήχου Ανοίγει το ρυθμιστικό ελέγχου κύριας έντασης ήχου. Ελέγχει τη στάθμη εξόδου ήχου του ηχείου των Συνεδριακές συσκευές και της Μονάδα ελέγχου. Ναι Ναι Δείτε επίσης Διαχείριση συνεδρίασης, Σελίδα 36 Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

36 36 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα Διαχείριση συνεδρίασης Κάντε κλικ στο κουμπί Διαχείριση συνεδρίασης στην αρχική σελίδα, για να ανοίξετε τη σελίδα Διαχείριση συνεδρίασης. Διαχείριση συνεδρίασης σημαίνει: Προβολή λίστας συνεδρίασης: Ομιλητές και συμμετέχοντες σε αναμονή. Αλλαγή συμμετέχοντα σε αναμονή. Έναρξη, διακοπή και παύση εγγραφής (μόνο για τη μονάδα CCSD-CURD). Κύριο στοιχείο ελέγχου έντασης ήχου. Διαχείριση συνεδρίασης Η επισκόπηση στην αριστερή και τη δεξιά πλευρά δείχνει τη λίστα συνεδρίασης. Αυτή η λίστα περιέχει τους συμμετέχοντες σε αναμονή και τους συμμετέχοντες που μιλούν. Χρησιμοποιήστε το κουμπί Αλλαγής, για να αλλάξετε την κατάσταση των συμμετεχόντων από Σε αναμονή σε Ομιλητής. Εάν η λίστα ομιλητών είναι πλήρης, ο συμμετέχων με τη μακροσκελέστερη ομιλία καταργείται από τη λίστα ομιλητών. Κάνοντας κλικ στο κουμπί Διακοπή και κατάργηση όλων των ομιλητών, όλοι οι συμμετέχοντες με κατάσταση Σε αναμονή και Ομιλητές μπορούν να καταργηθούν από τις λίστες. Κάντε κλικ στο κουμπί + για να επιλέξετε και να προσθέσετε συμμετέχων στη λίστα Σε αναμονή ή Ομιλητές. Κάντε κλικ στον κάδο ανακύκλωσης για να καταργήσετε μια θέση από τη λίστα Σε αναμονή ή τη λίστα Ομιλητές. Κουμπί εγγραφής (μόνο για τη μονάδα CCSD-CURD) Οι εγγραφές αποθηκεύονται σε ένα συνδεδεμένο USB memory stick ή στην εσωτερική μνήμη. Δείτε επίσης Εγγραφή συνεδρίασης, Σελίδα 44, εάν απαιτείται. Κάντε κλικ στο κουμπί Συσκευή εγγραφής, το οποίο ξεκινά αμέσως την εγγραφή. Κατόπιν, τα παρακάτω κουμπιά είναι διαθέσιμα: Κουμπί Διακοπή. Διακόπτει την εγγραφή. Κουμπί Παύση. Διακόπτει προσωρινά την εγγραφή. Κύριο κουμπί ελέγχου έντασης ήχου Κάντε κλικ στο κύριο κουμπί ελέγχου έντασης ήχου για ρύθμιση της στάθμης εξόδου ήχου του ηχείου των Συνεδριακές συσκευές και της Μονάδα ελέγχου. Δείτε επίσης Συνεδριακές λειτουργίες, Σελίδα Προετοιμασία συνεδρίασης Για να προετοιμάσετε μια συνεδρίαση, κάντε κλικ στην επιλογή Προετοιμασία συνεδρίασης. Ανοίγει η σελίδα Προετοιμασία συνεδρίασης. Προετοιμασία συνεδρίασης σημαίνει: Ορισμός των ρυθμίσεων της συνεδρίασης. Προετοιμασία συνεδρίασης Συνεδριακή λειτουργία: Επιλέξτε την κατάλληλη Συνεδριακή λειτουργία (Άνοιγμα, Παράκαμψη, Φωνή ή Push To Talk (PTT)). Για λεπτομερή περιγραφή της λειτουργίας μικροφώνου, βλ. Συνεδριακές λειτουργίες, Σελίδα V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

37 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 37 Αυτόματη αλλαγή: Όταν επιλεγεί, οι ουρές στη λίστα αναμονής μετακινούνται αυτόματα στη λίστα ομιλητών, εάν δεν έχει συμπληρωθεί ήδη. Επιλογές μεγαφώνων: Μέγιστος αριθμός ομιλητών: Επιλέξτε το μέγιστο αριθμό ομιλητών στη λίστα ομιλητών. Απενεργοποίηση μικροφώνου εάν δεν χρησιμοποιηθεί για 30 δευτερόλεπτα: Αυτή η λειτουργία μπορεί να χρησιμοποιηθεί όταν οι συμμετέχοντες ξεχνούν να απενεργοποιήσουν χειροκίνητα το μικρόφωνο. Να επιτρέπεται στους συμμετέχοντες να απενεργοποιούν το μικρόφωνό τους: Όταν επιλεγεί, οι συμμετέχοντες μπορούν να απενεργοποιούν το μικρόφωνό τους. Εμφάνιση ένδειξης "Δυνατότητα ομιλίας": Όταν επιλεγεί, το λευκό φως στο κουμπί αιτήματος μικροφώνου της Συνεδριακή συσκευή είναι ενεργό. Πατώντας το κουμπί αιτήματος μικροφώνου ενεργοποιείται το μικρόφωνο χωρίς να τίθεται σε ουρά στη λίστα αναμονής. Επιλογές αναμονής: Μέγιστος αριθμός αιτημάτων σε αναμονή: Ο μέγιστος αριθμός αιτημάτων στη λίστα αναμονής μπορεί να επιλεγεί εδώ. Να επιτρέπεται στους συμμετέχοντες να αυτοκαταργούνται από τη λίστα αναμονής: Όταν επιλεγεί, οι συμμετέχοντες μπορούν να αυτοκαταργούνται από τη λίστα αναμονής. Εμφάνιση του πρώτου στη λίστα αναμονής στη θέση: Όταν επιλεγεί, η λυχνία LED στο επάνω μέρος του μικροφώνου συσκευής που είναι πρώτο στη λίστα αναμονής θα αναβοσβήσει (και δεν θα ανάβει σταθερά) με πράσινο χρώμα. Μπορεί να χρησιμοποιηθεί μόνο όταν έχει επιλεγεί επίσης η Εμφάνιση ένδειξης "Δυνατότητα ομιλίας". Σημείωση: Αυτό δεν επηρεάζει τη συμπεριφορά των λυχνιών LED στη γραμμή κουμπιών. Επιλογές προτεραιότητας: Ακούγεται μελωδία προτεραιότητας: Όταν επιλεγεί, ακούγεται μια μελωδία προτεραιότητας όταν χρησιμοποιείται το κουμπί προτεραιότητας συσκευής. Σίγαση όλων των ομιλητών: Όταν επιλεγεί, γίνεται προσωρινή σίγαση όλων των ομιλητών όταν χρησιμοποιείται το κουμπί προτεραιότητας συσκευής. Διακοπή όλων των ομιλητών και κατάργηση όλων των συμμετεχόντων σε αναμονή: Όταν επιλεγεί, ακυρώνει όλους τους ομιλητές και τα αιτήματα, όταν χρησιμοποιείται το κουμπί προτεραιότητας συσκευής Διαχείριση συσκευής εγγραφής Κάντε κλικ στο κουμπί Διαχείριση συσκευής εγγραφής (μόνο για τη μονάδα CCSD-CURD), για να ανοίξετε τη σελίδα Διαχείριση συσκευής εγγραφής. Η συσκευή εγγραφής χρησιμοποιείται για τη διαχείριση εγγραφών και την αναπαραγωγή εγγραφών (συνεδριάσεων). Είναι επίσης δυνατή η αποστολή και αναπαραγωγή εξωτερικών αρχείων ήχου / εγγραφών. Οι εγγραφές μπορούν να αποθηκευτούν σε ένα συνδεδεμένο USB memory stick ή στην εσωτερική μνήμη. Δείτε επίσης Εγγραφή συνεδρίασης, Σελίδα 44, εάν απαιτείται. Οι παρακάτω λειτουργίες γίνονται διαθέσιμες: Αναπαραγωγή: Προακρόαση στη Μονάδα ελέγχου: Όταν επιλεγεί, μπορείτε να ακούσετε το επιλεγμένο αρχείο ήχου μόνο στη μονάδα CCSD-CURD. Αναπαραγωγή σε ομιλητή: Όταν επιλεγεί, θα γίνει αναπαραγωγή και ακρόαση του επιλεγμένου αρχείου ήχου στο κανάλι ομιλητή ήχου του συστήματος. Λίστα επισκόπησης εγγραφών συμπεριλαμβανόμενης της χρονικής διάρκειας κάθε αρχείου: Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1

38 38 el Διαμόρφωση Ψηφιακό συνεδριακό σύστημα Εάν έχει συνδεθεί ένα USB stick, εμφανίζονται μόνο τα αρχεία (εγγραφές) στο USB memory stick. Εάν δεν έχει συνδεθεί ένα USB stick, εμφανίζονται μόνο τα εγγεγραμμένα αρχεία της εσωτερικής μνήμης. Στην επισκόπηση μπορούν να εμφανιστούν περισσότερα από αρχεία. Υπολειπόμενος χρόνος εγγραφής: Εμφανίζει το χρόνο εγγραφής που απομένει στην εσωτερική μνήμη ή στο USB memory stick. Γραμμή ένδειξης προόδου. Εμφανίζει τη χρονική διάρκεια της εγγραφής. Κουμπιά γρήγορης προώθησης προς τα πίσω και γρήγορης προώθησης προς τα εμπρός κατά την αναπαραγωγή του αρχείου ήχου. Μετακινούν την αναπαραγωγή προς τα πίσω ή προς τα εμπρός κατά 10 δευτερόλεπτα. Κουμπί Διακοπή. Διακόπτει την αναπαραγωγή ή την εγγραφή. Κουμπί εγγραφής/παύσης εγγραφής. Ξεκινά/διακόπτει προσωρινά την εγγραφή. Κουμπί Αναπαραγωγής/παύσης. Ξεκινά/διακόπτει προσωρινά την αναπαραγωγή του αρχείου ήχου. Κουμπί κάδου ανακύκλωσης (Ορατό μόνο όταν έχει επιλεγεί ένα αρχείο). Διαγράφει το επιλεγμένο αρχείο από τη μνήμη που χρησιμοποιείται και την επισκόπηση Ρυθμίσεις συστήματος Προϋποθέσεις: Ο συνδεδεμένος χρήστης πρέπει να έχει δικαιώματα πρόσβασης: Τεχνικός. Κάντε κλικ στο κουμπί Ρυθμίσεις συστήματος, για να ανοίξετε την αρχική σελίδα Ρυθμίσεις συστήματος. Σχήμα 7.5: Ρυθμίσεις συστήματος CCSD CURD Χρήστες Κάντε κλικ στο κουμπί Χρήστες, για να ανοίξετε τη σελίδα Ρυθμίσεις χρηστών. Για τη σύνδεση, μπορούν να επιλεγούν δύο τύποι λογαριασμών: Τεχνικός ή Χειριστής. Βλ. Σύνδεση, Σελίδα 33 για πληροφορίες σχετικά με τα δικαιώματα πρόσβασης. Κάντε κλικ στο κουμπί Αλλαγή κωδικού πρόσβασης για να αλλάξετε τον κωδικό πρόσβασης για τις επιλογές: Τεχνικός ή Χειριστής. Για να αλλάξετε τον κωδικό πρόσβασης, επιλέξτε και διαγράψτε τους υπάρχοντες χαρακτήρες και πληκτρολογήστε νέους (Από 3 έως και 20 χαρακτήρες). Ήχος Κάντε κλικ στο κουμπί Ήχος, για να ανοίξετε τη σελίδα Ρυθμίσεις ήχου: Σύστημα: Κύρια: Κύρια ένταση ήχου για έλεγχο της εξόδου των ηχείων των Συνεδριακές συσκευές και της ενίσχυσης ήχου V1.1 Εγχειρίδιο λειτουργίας Bosch Security Systems B.V.

39 Ψηφιακό συνεδριακό σύστημα Διαμόρφωση el 39 Είσοδος/έξοδος γραμμής: Ρυθμίζει την ευαισθησία της αναλογικής εισόδου ήχου και τις στάθμες εξόδου ήχου 1 και 2 της Μονάδα ελέγχου. Μικρόφωνο XLR: Ορίζει τη λειτουργία της εισόδου ήχου 1 της Μονάδα ελέγχου: Όταν επιλεγεί, ενεργοποιεί την είσοδο 1 (XLR) για τη στάθμη σήματος μικροφώνου. Όταν δεν έχει επιλεγεί, ενεργοποιεί την είσοδο 1 (υποδοχή RCA) για τη στάθμη εισόδου γραμμής ήχου. Επιλογές δρομολόγησης I/O 2: Ορίζει τη λειτουργία δρομολόγησης ήχου της εισόδου 2 και της εξόδου 2 της Μονάδα ελέγχου: Συσκευή εγγραφής: Χρησιμοποιήστε τη λειτουργία συσκευής εγγραφής για να συνδέσετε μια εξωτερική συσκευή εγγραφής μέσω της εισόδου 2 και της εξόδου 2 ήχου. Ομιλητής: Στη λειτουργία ομιλητή, χρησιμοποιούνται η είσοδος ήχου 2 και η έξοδος ήχου 2 και η στάθμη ελέγχεται ανεξάρτητα. Mix minus: Χρησιμοποιήστε τη λειτουργία mix minus για να συνδέσετε δύο συστήματα μέσω της εισόδου ήχου 2 και της εξόδου ήχου 2. Εισαγωγή: Στη λειτουργία Εισαγωγής, τόσο η έξοδος ήχου 2 όσο και η είσοδος ήχου 2 χρησιμοποιούνται για την προσθήκη σημάτων από εξωτερικές συσκευές ήχου. Για παράδειγμα, για τη σύνδεση ενός εξωτερικού μίκτη ήχου μεταξύ της εξόδου ήχου 2 και της εισόδου ήχου 2. Έξοδος γραμμής: Ρυθμίζει την ευαισθησία της αναλογικής εισόδου ήχου και τις στάθμες εξόδου ήχου 3, 4, 5 ή 6 της Μονάδα ελέγχου. Έξοδοι ξεχωριστού μικροφώνου (μόνο για τη μονάδα CCSD-CURD): Επιλέγει τη δρομολόγηση των αναλογικών εξόδων ήχου 3, 4, 5 ή 6 της Μονάδα ελέγχου: Επιλέξτε 3, 4, 5 ή 6, για να ενεργοποιήσετε τα επιλέξιμα μικρόφωνα για μεμονωμένη εγγραφή. Αποτροπή ανάδρασης: Ψηφιακή καταστολή ακουστικής ανάδρασης: Εδώ μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί η λειτουργία DAFS (όταν έχει επιλεγεί). Εξασθένηση έντασης ήχου των ακουστικών κατά την ομιλία: Εξασθενεί την ένταση ήχου των ακουστικών των Συνεδριακές συσκευές 18 db, όταν επιλεγεί και όταν το μικρόφωνο είναι ενεργό. Κάμερες Κάντε κλικ στο κουμπί Κάμερες, για να ανοίξετε τη σελίδα Ρυθμίσεις καμερών. Κάμερα επισκόπησης: Ορίζει την κάμερα που χρησιμοποιείται ως κάμερα επισκόπησης. Μεταγωγέας SDI: Πληκτρολογήστε τη διεύθυνση IP του μεταγωγέα βίντεο HD SDI που χρησιμοποιείται. Κάδος ανακύκλωσης: Κάντε κλικ στο εικονίδιο του κάδου ανακύκλωσης για να καταργήσετε την επιλεγμένη κάμερα. Σημείωση: Είναι δυνατή η κατάργηση μόνο αποσυνδεδεμένων καμερών. Επισκόπηση: Εδώ εμφανίζονται όλες οι συνδεδεμένες κάμερες, συμπεριλαμβανομένων των εξής πληροφοριών: Όνομα κάμερας, Αριθμός σειράς, Έκδοση λογισμικού, Τύπος κάμερας και Είσοδος του μεταγωγέα βίντεο στην οποία είναι συνδεδεμένη η κάμερα. Ο Αριθμός σειράς της κάμερας χρησιμοποιείται ως σύνδεση στις ιστοσελίδες διαμόρφωσης της κάμερας. Σημείωση: Αυτό είναι δυνατό μόνο εάν η συσκευή διαμόρφωσης του υπολογιστή συνδέεται ενσύρματα με τη Μονάδα ελέγχου. Bosch Security Systems B.V. Εγχειρίδιο λειτουργίας V1.1
