1 ίκτυα 2.5 γενιάς GPRS

2 Αδυναµίεςτου GSM Πολύ χαµηλή ταχύτητα µετάδοσης (9.6 Kbps) Circuit switched δίκτυο Μη αποδοτικό για υπηρεσίες δεδοµένων Μοναδική υπηρεσία δεδοµένων η SMS µε µέγιστο µέγεθος µηνύµατος 160 χαρακτήρες Ανάγκη αποκατάστασης κλήσης έσµευση καναλιού για κάθε σύνδεση Αποστολή δεδοµένων δυνατή µόνο µέσω σύνδεσης µε κατάλληλο δίκτυο µεταφοράς

3 GPRS Χαρακτηριστικά: ηµιουργήθηκεωςµιαβελτίωσητουυπάρχοντος GSM προτύπου για την εξυπηρέτηση υπηρεσιών δεδοµένων. Προσφέρειέναδίκτυοµεταγωγήςπακέτων (packet switched) Υποστηρίζει PTP και PTM υπηρεσίες Υψηλότεροι ρυθµοί µετάδοσης ( έως Kbps) Αποδοτική χρήση των ράδιο-πόρων (on demand) ιασύνδεσηµεεξωτερικάδίκτυαδεδοµένων (, X.25 κοκ.)

4 GPRS Αρχιτεκτονική MS PDN PLMN BSS NSS Internet Intranet Extranet CCU BTS BSC PCU SGSN SGSN based network GGSN HLR

5 Αρχιτεκτονική GPRS (Μοντέλο αναφοράς) SMS-GMSC SMS-IWMSC Signalling & Data Transfer E C Signalling MSC /VLR D HLR A Gs Gd Gr Gc MS Um BSS Gb SGSN Gn GGSN Gi PDN TE Gn Gp Gf SGSN GGSN other PLMN EIR

6 GPRS:Αναβαθµίσειςστο GSM δίκτυο δίκτυο κορµού µε την εισαγωγή 2 νέου τύπου κόµβων: GGSN (Gateway GPRS Support Node) SGSN (Serving GPRS Support Node) Αναβάθµιση του BSS µε την εισαγωγή δυο νέων οντοτήτων: PCU (Packet Control Unit) CCU (Channel Coding Unit) Αναβάθµιση της HLR: GPRS profiles Πληροφορίες δροµολόγησης (routing) για κινητούς σταθµούς που έχουν ενεργές συνδέσεις

7 GPRS: ΑπαιτούµενεςΑναβαθµίσεις SW MSC/VLR SMS-G/IW MSC BTS SW Gd MS BSC Gb SW + HW Gs SGSN Gr HLR SW Gn New design Backbone Traffic & Signalling Network Signalling Gn SGSN - Serving GPRS Support Node GGSN - Gateway GPRS Support Node BTS - Base Transceiver Station BSC- Base Station Controller MSC- Mobile Switching Centre HLR - Home Location Register SW/HW SoftWare/HardWare GGSN Gi External Network

8 ίκτυα 3ηςγενιάς (3G) UMTS

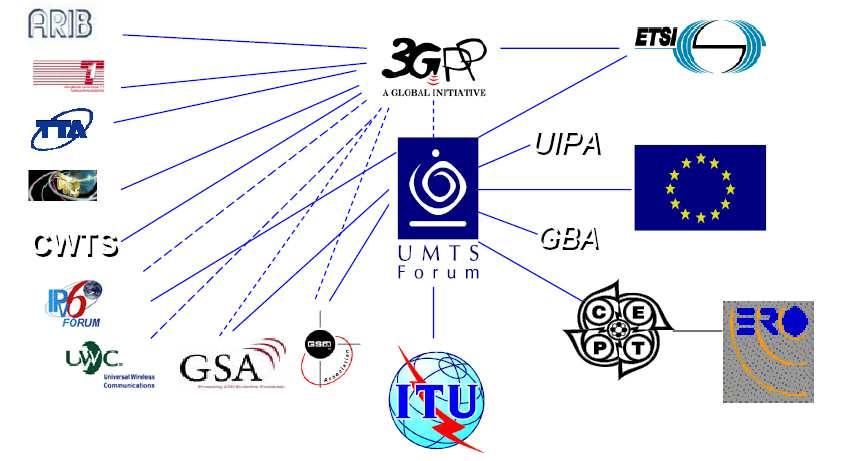

9 UMTS Προτυποποίηση Η προτυποποίηση του UMTS στηρίχτηκε στις εργασίες του 3GPP( 3rd Generation Partnership Project) καιέγινε σταδιακά: R99 (2000) R4 (2001) R5 (2002) R6 (2004) R7 (2008) R8 (2008) R9 (2009) R10 (2011) R11 (2013) R12 (2015) R13 (2016?)

10 Χαρακτηριστικά UMTS Επαναχρησιµοποίηση του δικτύου κορµού του GPRS. Εισαγωγή νέου δικτύου πρόσβασης Αυξηµένες ταχύτητες µετάδοσης 2 Mbps UMTS 384 kbps 115 kbps EDGE GPRS 9.6 kbps GSM GSM evolution 3G

11 Τεχνικήπροσπέλασης CDMA

12 3GPP R99 Νέα χαρακτηριστικα σε σχέση µε το GPRS/EDGE: Εισαγωγή νέου δικτύου πρόσβασης 3ης γενιάς (UTRAN) Χρήση της τεχνολογίας WCDMA στην ραδιο-µετάδοση Χρήσητηςτεχνολογίας /ΑΤΜγιατηνεπικοινωνίαµετο Core Network. Συµβατότητα µε συστήµατα γενιάς Χρήση του δικτύου πρόσβασης του GPRS/EDGE µε µικρές τροποποιήσεις για την υποστήριξη WCDMA ιασύνδεση του συστήµατος MSC/VLR του GSM µε το UTRAN.

13 3GPP R99Αρχιτεκτονική 2G MS (voice only) CN BSS Abis A BSC Gb BTS 2G+ MS (voice & data) IuCS RNS ATM Iub IuPS RNC Node B 3G UE (voice & data) BSS Base Station System BTS Base Transceiver Station BSC Base Station Controller RNS Radio Network System RNC Radio Network Controller B MSC VLR Gs SGSN CN Core Network D E PSTN C GMSC H SS7 Gr HLR AuC Gc Gn Gi MSC Mobile-service Switching Controller VLR Visitor Location Register HLR Home Location Register AuC Authentication Server GMSC Gateway MSC PSTN PSDN GGSN SGSN Serving GPRS Support Node GGSN Gateway GPRS Support Node UMTS Universal Mobile Telecommunication System

14 ΣτοίβαΠρωτοκόλλων UMTS UTRAN Packet switched Core Network UE Applic. server Application TCP Radio Access Bearers GGSN TCP RNC SGSN Radio Bearers PDCP RLC MAC PHY Physical channels Logical channels Transport channels Node B FP AAL2/ PHY ATM PDCP RLC MAC PHY FP AAL2/ ATM Iu UP GTP-U UDP AAL5/ ATM Iu UP GTP-U UDP AAL5/ ATM GTP-U UDP/ TCP GPRS backbone routing GTP-U UDP/ TCP Uu Iub Iu Gn Gn/Gp Gi

15 3GPP R4 Packet switched δίκτυοκορµού () Εισαγωγή softswitching: Προσθήκη voice gateways για επικοινωνία φωνής Συµβατότητα µε 2G συστήµατα

16 3GPP R4Αρχιτεκτονική 2G MS (voice only) BSS A Abis BSC Gb BTS 2G+ MS (voice & data) IuCS RNS ATM Iub IuPS RNC Node B 3G UE (voice & data) BSS Base Station System BTS Base Transceiver Station BSC Base Station Controller RNS Radio Network System RNC Radio Network Controller CS-MGW Mc B MSC Server VLR Gs SGSN CN Core Network CN Nb Nc D H Gr HLR AuC Gc Gn CS-MGW PSTN Mc C GMSC server SS7 /ATM Gi GGSN SGSN Serving GPRS Support Node PSTN PSDN MSC Mobile-service Switching Controller GGSN Gateway GPRS Support Node VLR Visitor Location Register HLR Home Location Register AuC Authentication Server GMSC Gateway MSC

17 3GPP R5 Εισαγωγή του υποσυστήµατος υπηρεσιών πολυµέσων ( Multimedia Services (IMS)) Υποστήριξη S σηµατοδοσίας Υποστήριξη QoS Επέκταση του δικτύου µεταγωγής πακέτου (/ATM) σε ολόκληρο το δίκτυο πρόσβασης Εισαγωγή HSDPA (High Speed Downlink Packet Access)

18 3GPP R5 Αρχιτεκτονική 2G MS (voice only) BSS CN Nb CS-MGW Abis A/IuCS Mc CS-MGW B Nc Mc PSTN PSTN BTS 2G+ MS (voice & data) BSC MSC Server Gb/IuPS Gs ATM IuCS VLR D H C SS7 GMSC server Iub RNS IuPS Gr HSS Gn AuC Gc /ATM Gi Network Node B RNC SGSN GGSN 3G UE (voice & data) IMS Multimedia sub-system MRF Media Resource Function CSCF Call State Control Function MGCF Media Gateway Control Function (Mc=H248,Mg=S) IMS MRF Gs Mg Mc MGCF IM-MGW PSTN IM-MGW Multimedia-MGW CSCF

19 3GPP R6 Επέκταση του δικτύου µεταγωγής πακέτου (/ATM) σεολόκληρητηναρχιτεκτονικήτουδικτύου (All network)4g Networks ιαλειτουργικότητα µε wireless LANs. Προσθήκη HSUPA (High Speed Uplink Packet Access). Βελτιώσειςστο MBMS (Multimedia Broadcast Multicast Service) του IMS. Προσθήκη GAN (Generic Access Network)

20 3GPP R6Αρχιτεκτονική 2G MS (voice only) BSS CN Nb CS-MGW Abis /ATM A/IuCS Mc CS-MGW B Nc Mc PSTN PSTN BTS 2G+ MS (voice & data) BSC MSC Server Gb/IuPS Gs ATM IuCS VLR D H C SS7 GMSC server RNS Iub /ATM IuPS Gr HSS Gn AuC Gc /ATM Gi Network Node B RNC SGSN GGSN 3G UE (voice & data) IMS Multimedia sub-system MRF Media Resource Function CSCF Call State Control Function MGCF Media Gateway Control Function (Mc=H248,Mg=S) IMS MRF Gs Mg Mc MGCF IM-MGW PSTN IM-MGW Multimedia-MGW CSCF

21 3GPP R7 Έµφαση στη µείωση καθυστέρησης, βελτιώσεις στην παροχή ποιότητας υπηρεσίας και εφαρµογές πραγµατικού χρόνου (Vo). HSPA+ ιεπαφέςεπικοινωνίαςµικρήςαπόστασηςµε SIM (επικοινωνίαεγγύςπεδίου) γιαχρήσηπ.χ. πληρωµών

22 3GPP R8 3GPP LTE (Long Term Evolution) 100 Mbps downlink, 50 Mbps uplink <10 msec RTT στο RAN SAE (System Architecture Evolution SAE) αντικαθιστά GPRS αρχιτεκτονική EPC (Evolved Packet Core) Προσπάθεια για τη µετεξέλιξη σε σύστηµα 4ης γενιάς (4G) All- network E-UTRAN (Evolved UTRAN) packet based

23 3GPP R9 SAE Enhancements, WiMAX and LTE/UMTS Interoperability Dual-Cell HSDPA with MIMO, Dual-Cell HSUPA.

24 3GPP R10 LTE Advanced fulfilling IMT Advanced 4G requirements. Backwards compatible with release 8 (LTE). Multi-Cell HSDPA (4 carriers). Network improvements for machine-type communications. Various offload mechanisms (LA, STO, IFOM).

25 3GPP R11 Advanced Interconnection of Services. Service layer interconnection between national operators/carriers as well as third party application providers. Heterogeneous networks (HetNet) improvements. Coordinated Multi-Point operation (CoMP). In-device Co-existence (IDC).

26 3GPP R12 Enhanced Small Cells (higher order modulation, dual connectivity, cell discovery, self configuration). Carrier Aggregation (2 uplink carriers, 3 downlink carriers, FDD/TDD carrier aggregation). MIMO (3D channel modeling, elevation beamforming, massive MIMO). New and Enhanced Services (cost and range of MTC, D2D communication, embms enhancements )

27 LTE in unlicensed. 3GPP R13 LTE enhancements for Machine-Type Communication. Elevation Beamforming / Full-Dimension MIMO Indoor positioning
