Ικανότητες UE. UE classmark: βασικό σύνολο πληροφοριών για τις ικανότητες/δυνατότητες του UE

Transcript

1 Ικανότητες UE UE classmark: βασικό σύνολο πληροφοριών για τις ικανότητες/δυνατότητες του UE Π.χ. βασικές δυνατότητες UE classmark 3 ιαθέσιµοι τρόποι λειτουργίας UMTS FDD ή TDD ιπλός τρόπος λειτουργίας για δίκτυα GSM, ζώνες συχνοτήτων κ.ά. ιαθέσιµοι αλγόριθµοι κρυπτογράφησης Ιδιότητες των λειτουργιών µετρήσεων του UE Ικανότητα χρήσης µεθόδων εντοπισµού και παρεχόµενες δυνατότητες κ.λ.π. USIM: UMTS κάρτα SIM. Είναι πιο αναπτυγµένη από την SIM. Έχει µεγαλύτερη µνήµη, ισχύ επεξεργασίας και είναι downloadable. Περιέχει τα προφίλ των υπηρεσιών για τον χρήστη. MExE (Mobile Station Application Execution Environment): χειρίζεται τα προφίλ των καρτών και τα classmarks από την πλευρά του δικτύου USAT (UMTS SAT), SAT (SΙΜ Application Toolkit ) Ιαν-06 Γ.Ι.Στεφάνου 1

2 Ικανότητες Υπηρεσιών UMTS ή πλατφόρµα υπηρεσιών Το τµήµα του δικτύου UMTS που εγκαθιδρύει τις συνδέσεις είναι όσο γίνεται πιο πολύ διαχωρισµένο σε σχέση µε το τµήµα του δικτύου που παρέχει τις υπηρεσίες. Έτσι εισάγονται στο δίκτυο τµήµατα, γνωστά σαν δυνατότητες υπηρεσιών (service capabilities) ή πλατφόρµα υπηρεσιών. Οι σπουδαιότερες δυνατότητες υπηρεσιών είναι: Servers/ Gateway Customixed Applications for Mobile Network Enhanced Logic Ιαν-06 Γ.Ι.Στεφάνου 2

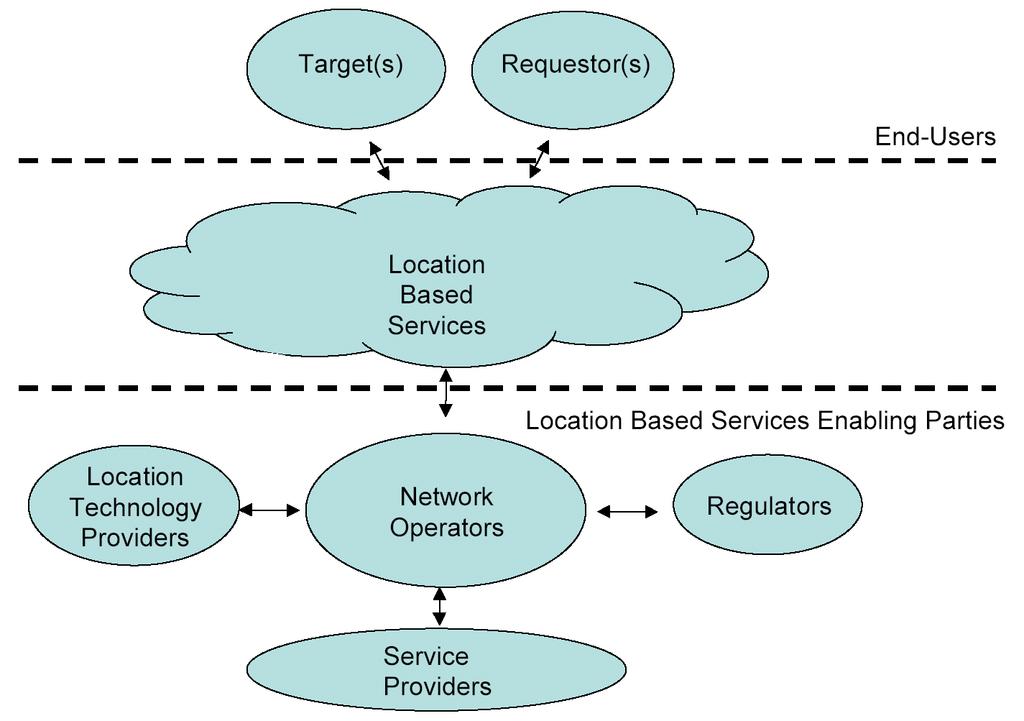

3 Παίκτες στην αγορά LBS Ιαν-06 Γ.Ι.Στεφάνου 3

4 Θέση του ΚΣ Location (Positioning) εντοπισµός του ΚΣ ως προς την θέση του στο δίκτυο ή εντοπισµός του ΚΣ στον γεωγραφικό χώρο (στίγµα) Η πληροφορία θέσης µπορεί: να εισάγεται από τον χρήστη ή να ανιχνεύεται από το κινητό ή να ανιχνεύεται από το δίκτυο. Ιαν-06 Γ.Ι.Στεφάνου 4

5 Τρόποι εντοπισµού M-based M-assisted Ιαν-06 Γ.Ι.Στεφάνου 5

6 UE LCS External Client Uu Iur BS BS LMU LMU BS BS LMU LMU BS BS LMU LMU BS BS LMU LMU Αρχιτεκτονική LCS του UMTS Iub Iub RNS RNC RNC & SMLC SMLC LCS Internal Client RNC RNC & SMLC SMLC RNS UTRAN Iu 3G 3G MSC/VLR GMLC GMLC SGSN SGSN Location Measurement Unit (LMU) Serving Mobile Location Center (SMLC) Gateway Mobile Location Center (GMLC) CS DOMAIN 3G 3G GMSC GMSC HLR/AuC/ EIR EIR PS DOMAIN GGSN GGSN CN PSTN,ISDN LCS External Client IP networks Ιαν-06 Γ.Ι.Στεφάνου 6

7 Μέθοδοι εντοπισµού θέσης Release - 99 of UMTS Βασισµένες στην ταυτότητα της κυψέλης (CELL_ID) Βασισµένες στην διαφορά χρόνου άφιξης ριπών OTDοA Υποβοηθούµενες µε GPS Επίπεδο Βασική Προωθηµένη Προηγµένη Μέθοδος CI,CI+TA,CI+TA+Rx E-OTD, TOA A-GPS Εξάρτηση από ΚΣ Όχι Ναι/Όχι Ναι Ιαν-06 Γ.Ι.Στεφάνου 7

8 Εντοπισµός µε Cell_ID Συντεταγµένες ΣΒ Πραγµατική θέση ΚΣ Ακρίβεια: 50 m indoors - 30km rural Ιαν-06 Γ.Ι.Στεφάνου 8

9 Εντοπισµός µε Cell_ID µε τοµέα +ΤΑ ή RTT Συντεταγµένες ΣΒ κ.β. τοµέα RTT D = c + 2 ε Πραγµατική θέση ΚΣ Ιαν-06 Γ.Ι.Στεφάνου 9

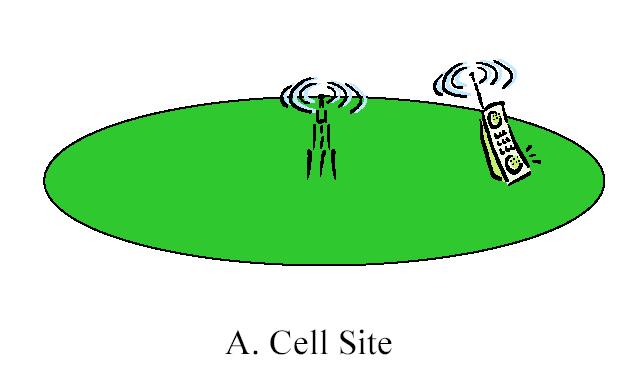

10 Βασικές µέθοδοι εντοπισµού ΚΣ CELL_ID CELL_ID µε τοµέα CELL_ID µε τοµέα και TA ή RTT CELL_ID µε τοµέα και TA κ.λ.π. Ιαν-06 Γ.Ι.Στεφάνου 10

11 Ακρίβεια Βασικών µεθόδων εντοπισµού Μέθοδος Rural Suburban Urban Indoor Cell ID Cell ID+TA ή RTT Cell ID+TA+RX 1-35 km Τυπική τιµή 15 km km Τυπική τιµή 5 km Macro 500m -55 km Τυπική τιµή 2 km Micro 50m 500 m Τυπική τιµή 200 m Pico Τυπική τιµή 10m-50m Βελτίωση σε κάποιες περιπτώσεις, κύρια όµως βεβαιώνει αν ο ΚΣ είναι συνδεδεµένος στην πλησιέστερη κυψέλη (τοµέα) 250m- 35km 250m-2,5km 2,5km mm Μεταβλητή Ιαν-06 Γ.Ι.Στεφάνου 11

12 Κατάσταση idle URA_PCh Κατάσταση Cell_PCh Cell_FACh Cell_DCh Περιοχή εντοπισµού Ιαν-06 Γ.Ι.Στεφάνου 12

13 OTD 12 =t 1 -t 2 RTD 12 =t α -t β GTD 12 =x 1 -x 2 Μετρήσεις ΚΣ Μετρήσεις ικτύου OTD=RTD+GTD Θέση ΚΣ GTD 12 =x 1 -x 2 =C Μέθοδος OTDoA 2 1 x 1 t 1 GTD 13 =x 1 -x 3 x 2 t 2 x 3 t 3 3 Μέθοδος Rural Suburban Urban Indoor E-OTDOA 50m-150m 50m-150m 50m-150m καλή Ιαν-06 Γ.Ι.Στεφάνου 13

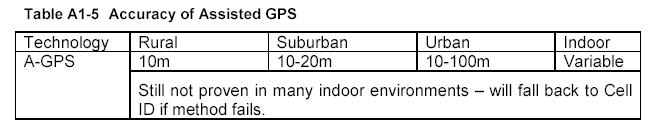

14 Υποβοηθούµενη µε GPS Assisted GPS info Ιαν-06 Γ.Ι.Στεφάνου 14

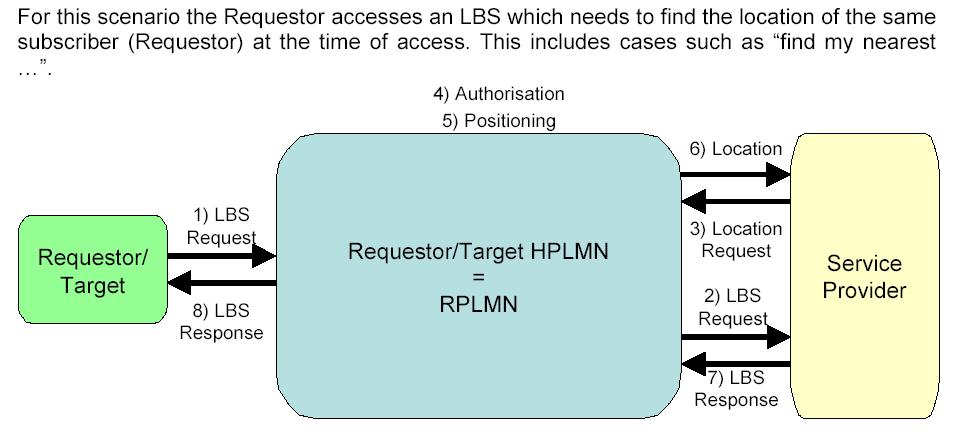

15 Αιτών - Στόχος Ιαν-06 Γ.Ι.Στεφάνου 15

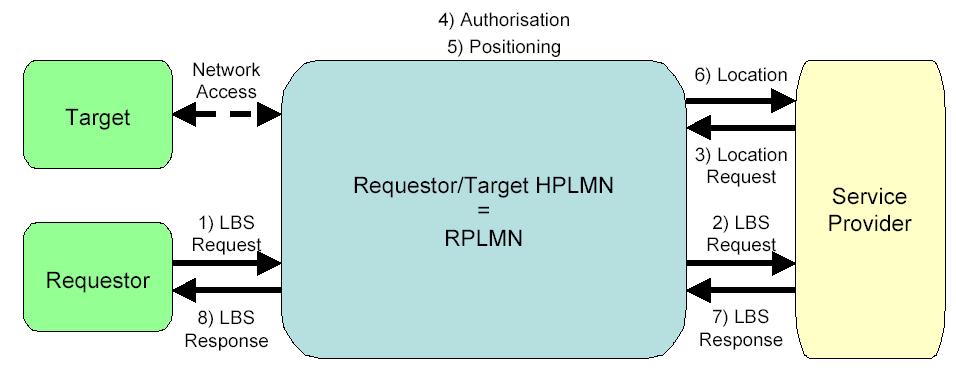

16 Αιτών Όχι Στόχος Ιαν-06 Γ.Ι.Στεφάνου 16

17 Στόχος σε άλλο PLMN Ιαν-06 Γ.Ι.Στεφάνου 17

18 Παράδειγµα αλληλεπίδρασης υπηρεσιών Συνδροµητής ζητά τον κατάλογο των πλησιέστερων εστιατορίων (από τον κατάλληλο παροχέα υπηρεσιών Internet) CAMEL (SCE) UE 2G/3G network WAP Gateway GMLC Internet Server MExE BHMA1: Χρησιµοποιώντας τον WAP browser συνδέεται µε τον πάροχο Internet που έχει την σχετική πληροφορία BHMA2: Το δίκτυο αναζητά συνδροµητικές πληροφορίες από το Service Creation Environment του χρήστη. BHMA3: Ο πάροχος Internet δρα σαν εξωτερικός client που ζητά από τον GMLC να εντοπίσει την θέση του χρήστη BHMA4: Ο πάροχος Internet (που είναι συµβατός µε MExE) προετοιµάζει τις πληροφορίες ανάλογα µε τις ικανότητες MExE του τερµατικού του χρήστη BHMA5: Η πληροφορία κατεβαίνει στον χρήστη και εµφανίζεται µε την κατάλληλη µορφή. Ιαν-06 Γ.Ι.Στεφάνου 18
