1 6ο Πανελλήνιο Συνέδριο των Εκπαιδευτικών για τις ΤΠΕ «Αξιοποίηση των Τεχνολογιών της Πληροφορίας και της Επικοινωνίας στη Διδακτική Πράξη» Σύρος 6-8 Μαϊου 2011 Ανακάλυψη κανόνων συσχέτισης από εκπαιδευτικά δεδομένα Στέφανος Ουγιάρογλου, M.Sc. Εκπαιδευτικός Πληροφορικής* Υπ. Διδάκτορας, Τμ. Εφ. Πληροφορικής, Πανεπιστήμιο Μακεδονίας *Σε εκπαιδευτική άδεια από το ΓΕΛ Θέρμου Αιτ/νίας, με την υποστήριξη υποτροφίας του Ι.Κ.Υ.

2 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Ερωτήσεις

3 Εισαγωγή Βασικές έννοιες (1/4) Data Mining (Εξόρυξη δεδομένων) Στόχος Η ανακάλυψη ενδιαφερόντων ή πρότυπων σχημάτων από ένα σύνολο δεδομένων Περιοχές - Βάσεις Δεδομένων - Τ.Ν. / Μηχανική Μάθηση

4 Εισαγωγή Βασικές έννοιες (2/4) Αλγόριθμοι Εξόρυξης Δεδομένων - Συσταδοποίηση ή Ομαδοποίηση (Clustering) - Κατηγοριοποίηση (Classification) - Κανόνες Συσχέτισης (Αssociation Rules) - Πρότυπα Ακολουθιών (Sequential Patterns)

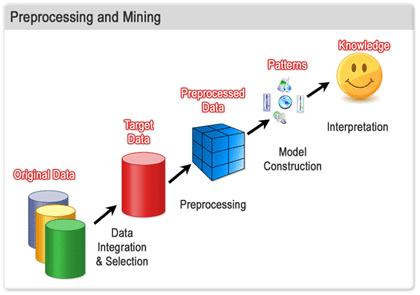

5 Εισαγωγή Βασικές έννοιες (3/4) Διαδικασία KDD (Knowledge Discovery in Databases)

6 Εισαγωγή Βασικές έννοιες (4/4) Educational Data Mining - Ανακάλυψη κρυμμένης πληροφορίας από Βάσεις Δεδομένων, αρχεία, log files κ.τ.λ που περιέχουν εκπαιδευτικά δεδομένα (π.χ. Εκπαιδευτικά λογισμικά, πλατφόρμες τηλ εκπαίδευσης κ.τ.λ.) - International Working Group on Educational Data Mining

7 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

8 Στόχος της εργασίας Στόχος της εργασίας είναι η εκτέλεση των 4 σταδίων της διαδικασίας KDD με σκοπό την ανακάλυψη κρυμμένων συσχέτισεων από τα εκπαιδευτικά δεδομένα της ΒΔ της διαδικτυακής εφαρμογής επαγγελματικού προσανατολισμού ESOG

9 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

10 Η διαδικτυακή εφαρμογή ESOG (1/6) - Είναι μια web based εφαρμογή βοήθειας των μαθητών στον επαγγελματικό προσανατολισμό τους - Συμβάλλει στην προσπάθεια των μαθητών να προσδιορίσουν τα τμήματα της Α.Ε. όπου θα συναντήσουν Π.Σ. με μαθήματα που θα σχετίζονται με τα ενδιαφέροντά τους - Βασίζεται στην μέθοδο στήριξης αποφάσεων πολλαπλών κριτηρίων Electra

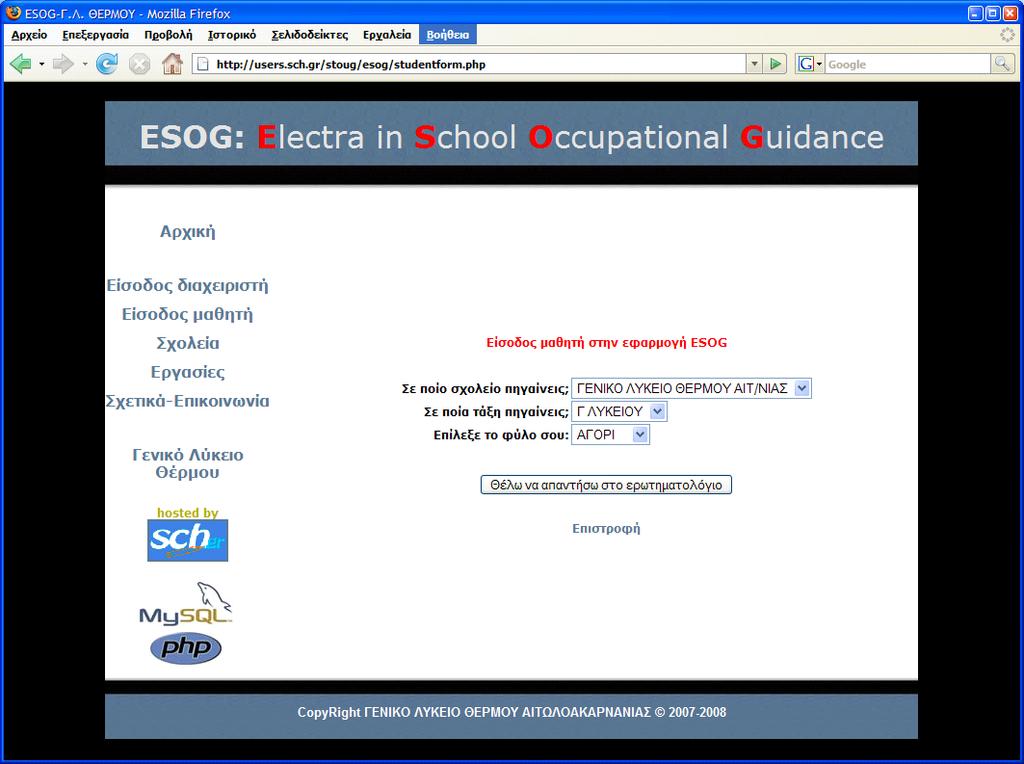

11

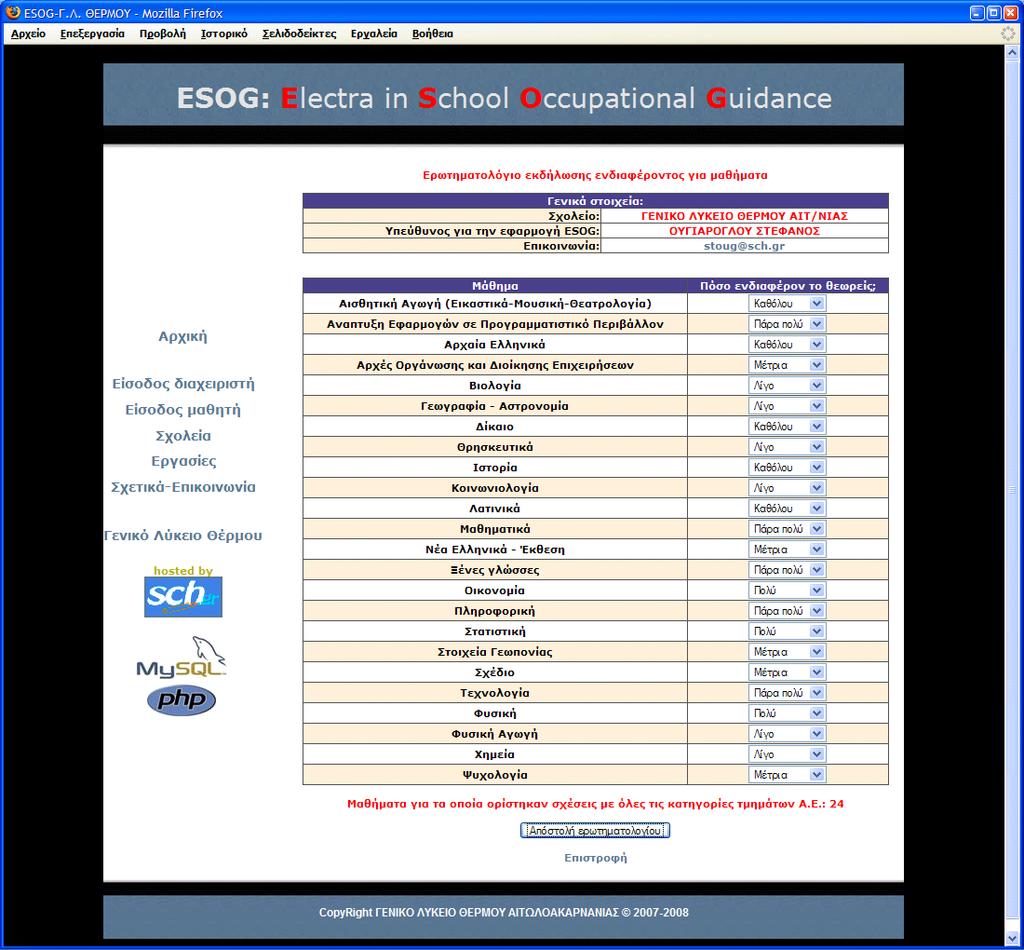

12

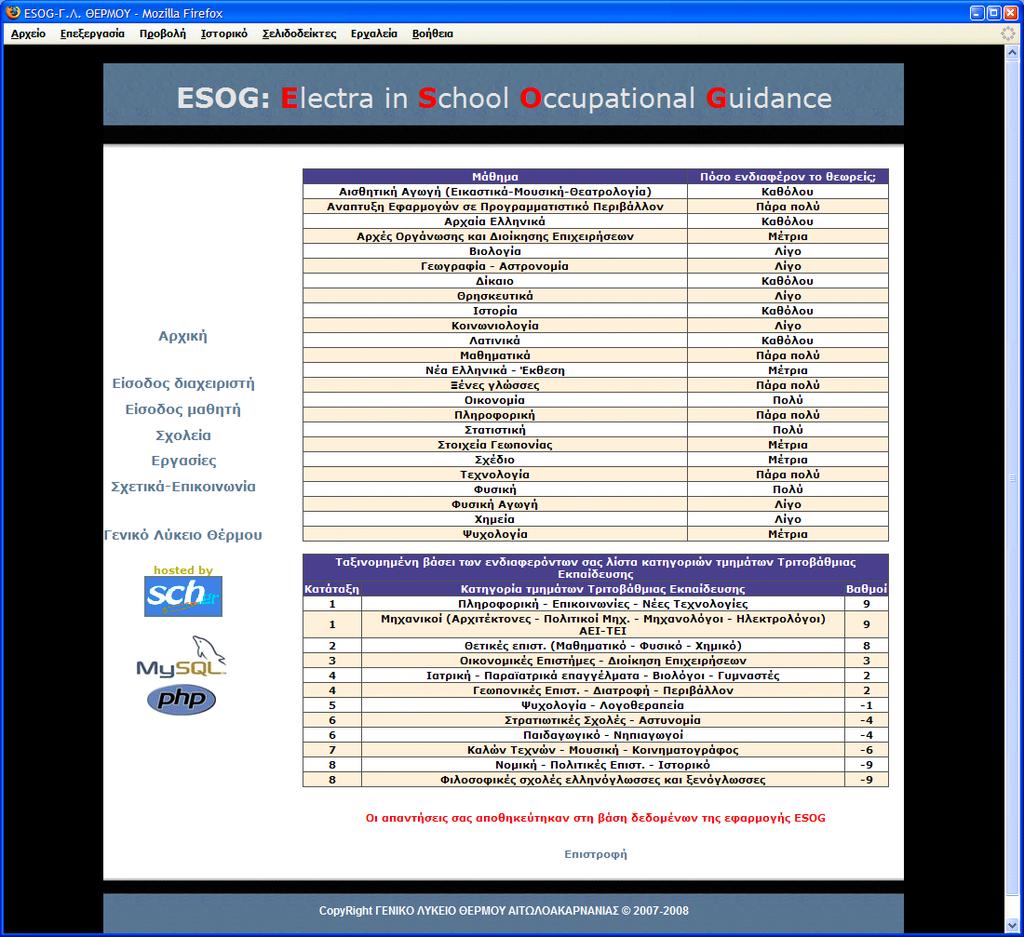

13

14 Η διαδικτυακή εφαρμογή ESOG (5/6) Σ. Ουγιάρογλου, Ι. Μπότσαρης Ι., Ο. Παπαδοπούλου (2008). Διαδικτυακή εφαρμογή βοήθειας των μαθητών στον επαγγελματικό προσανατολισμό τους, με τη συμβολή της μεθόδου στήριξης αποφάσεων Electra. Πρακτικά του 1ου Πανελλήνιου Εκπαιδευτικού Συνεδρίου Ημαθίας, σσ , Τόμος Β, Νάουσα Ημαθίας

15 Η διαδικτυακή εφαρμογή ESOG (6/6) - Η ΒΔ της εφαρμογής ESOG Όνομα Πίνακα Πεδία Εγγραφές ΜΑΘΗΜΑ ID,Λεκτικό 24 ΟΜΑΔΑ_ΤΜΗ ΜΑΤΩN_ΑΕ ID, Λεκτικό 12 ΜΑΘΗΤΗΣ ID, Φύλο, Τάξη, ID_ΣΧΟΛΕΙΟY* 511 ΣΧΟΛΕΙΟ ΣΧΕΤΙΖΕΤΑΙ_1 ID, , Όνομα_Διαχ, Τηλέφωνο, Ονομασία, Κωδικός, Όνομα Χρήστη ID_ΜΑΘΗΜΑΤΟΣ, ID_ΟΜΑΔΑ ΤΜΗΜΑΤΩΝ ΑΕ, Συντελεστής Σχέσης ΑΡΕΣΕΙ ID_ΜΑΘΗΤΗ, ID_ΜΑΘΗΜΑΤΟΣ, Βαθμός αρεσκείας ΣΧΕΤΙΖΕΤΑΙ_2 ID_ΜΑΘΗΤΗ, ID_ΟΜΑΔΑ ΤΜΗΜΑΤΩΝ ΑΕ, Βαθμός Σχέσης

16 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

17 Κανόνες συσχέτισης - Apriori (1/2) - Οι Κ.Σ. εμφανίστηκαν για τις ανάγκες ανάλυσης του καλαθιού αγοράς - Οι ΚΣ είναι το αποτέλεσμα της ανάλυσης χιλιάδων καλαθιών αγοράς των πελατών και αναπαριστούν συσχετίσεις ανάμεσα σε χαρακτηριστικά μιας ΒΔ - π.χ.: Γάλα => Ψωμί (70%) - Apriori: Ο πιο σημαντικός αλγόριθμος ανακάλυψης ΚΣ

18 Κανόνες συσχέτισης Apriori (2/2) - Πρόβλημα: Εκθετική αύξηση των πιθανών συναλλαγών (συνδυασμών) 5 Προϊόντα => 31 πιθανοί συνδυασμοί 30 Προϊόντα => συνδυασμοί - Στόχος των αλγορίθμων ΚΣ είναι ο περιορισμός του αριθμού των πιθανών συνδυασμών (Χρήση των μέτρων της Υποστήριξης και της Εμπιστοσύνης)

19 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

20 Το λογισμικό WEKA - WEKA (Waikato Environment for Knowledge Analysis) Διαθέτει υλοποιήσεις αλγορίθμων data mining Free & Open source (GNU) Γραμμένο σε Java (Portability) Φιλικό GUI προς το χρήστη Προϋποθέτει την ύπαρξη των δεδομένων σε ένα αρχείο όπου τα γνωρίσματα κάθε εγγραφής είναι χωρισμένα με κόμμα (CSV ή arff)

21 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

22 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (1/7) - Διαδικασία KDD Στάδιο Α (Ποιοι πίνακες της ΒΔ μας ενδιαφέρουν;) Όνομα Πίνακα Πεδία Εγγραφές ΜΑΘΗΜΑ ID,Λεκτικό 24 ΜΑΘΗΤΗΣ ID, Φύλο, Τάξη, ID_ΣΧΟΛΕΙΟY* 511 ΣΧΟΛΕΙΟ ID, Ονομασία 14 ΑΡΕΣΕΙ ID_ΜΑΘΗΤΗ, ID_ΜΑΘΗΜΑΤΟΣ, Βαθμός αρεσκείας 10665

23 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (2/7) Στάδιο Β (Προεπεξεργασία Δημιουργία του coma separated αρχείου για το WEKA) Χρονοβόρο Δύσκολο στάδιο (80% χρόνου) Χειρισμός κενών τιμών SQL ερωτήματα για την ανάκτηση των δεδομένων Αποθήκευση αποτελεσμάτων σε αρχεία κειμένου Ανάπτυξη μιας μικρο-εφαρμογής σε C για την συνένωση των αρχείων κειμένου

24 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (3/7) Συνενωμένο αρχείο αρχείο εισόδου WEKA: 512 εγγραφές της μορφής: <Γ>, <Κορίτσι>, <ΓΕΛ Θέρμου>, <πολύ>, <καθόλου>, <καθόλου>, <?>, <πάρα πολύ>, <πολύ>, <καθόλου>, <καθόλου>, <πολύ>, <καθόλου>, <πολύ>, <καθόλου>, <καθόλου>, <πολύ>, <πάρα πολύ>, <μέτρια>, <?>, μέτρια>, <μέτρια>, <πάρα πολύ>, <μέτρια>, <καθόλου>, <καθόλου>, <καθόλου>

25 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (4/7) - Στάδιο Γ (Εφαρμογή του αλγορίθμου Apriori) Εκτέλεση του Apriori μέσω του WEKA - Εύκολο στάδιο Εμπιστοσύνη Ε=70% Αποτέλεσμα: Παραγωγή 127 κανόνων συσχέτισης της μορφής: Μαθηματικά = Πάρα πολύ, Λατινικά = Λίγο τότε Πληροφορική = Πάρα πολύ

26 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (5/7) - Στάδιο Δ (Αξιολόγηση) Πολλοί ΚΣ όπου συμμετέχουν τα στοιχεία: Γεωπονία = Καθόλου και Λατινικά = Καθόλου π.χ. Κοινωνιολογία=Καθόλου, Λατινικά=Καθόλου, 76 τότε Γεωπονία=Καθόλου, 59 (78%) Ανακάλυψη ΚΣ που επιβεβαιώνουν την τάση των μαθητών να διαχωρίζονται σε Θετικών (και οικονομικών) και Θεωρητικών επιστημών π.χ. Φυσική=Καθόλου, Στατιστική=Καθόλου, 84 τότε Μαθηματικά=Καθόλου, 66 (79%) Περιττοί κανόνες π.χ. Σχολείο = ΓΕΛ Αγίου Μύρωνα 70 τότε Τάξη = Α' 52 (74%)

27 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (6/7) Σε κανέναν κανόνα η Πληροφορική ή το ΑΕΠΠ μαζί με το μάθημα της Τεχνολογίας Ανακάλυψη του κανόνα: Προγραμματισμός = Πάρα πολύ 85 τότε Πληροφορική = Πάρα πολύ 62 (73%) Τα ενδιαφέροντα των αγοριών συμμετέχουν μόνο σε 4 κανόνες ενώ των κοριτσιών σε 25. Τα ενδιαφέροντα των κοριτσιών μοιάζουν μεταξύ τους Κορίτσια: Ενδιαφέρονται για τα θεωρητικά μαθήματα Αντιπαθούν τα Θετικά Αγόρια: Αντιπαθούν τα θεωρητικά Ενδιαφέρονται για την Τεχνολογία

28 Ανακάλυψη Κ.Σ. από τα δεδομένα του ESOG (7/7) Μαθηματικά = Καθόλου, Ψυχολογία = Πάρα πολύ 64 τότε Φύλλο = Κορίτσι 52 (81%) Φυσική = Καθόλου, Γεωγραφία - Αστρονομία = Καθόλου, 66 τότε Φύλλο = Κορίτσι 53 (80%) Φυσική = Καθόλου, 139 τότε Φύλλο = Κορίτσι 111 (80%) Τάξη = Γ' Μαθηματικά = Καθόλου, 71 τότε Φύλλο = Κορίτσι 56 (79%) Φύλλο = Κορίτσι Οικονομία = Καθόλου, 83 τότε Στατιστική = Καθόλου, 65 (78%) Γεωπονία = Καθόλου, Ψυχολογία = Πάρα πολύ 73 τότε Φύλλο = Κορίτσι 57 (78%) Φυσική = Καθόλου, Μαθηματικά = Καθόλου, 88 τότε Φύλλο = Κορίτσι 68 (77%) Φυσική = Καθόλου, Τεχνολογία = Καθόλου, 66 τότε Φύλλο = Κορίτσι 51 (77%) Ψυχολογία = Πάρα πολύ 150 τότε Φύλλο = Κορίτσι 112 (75%) Κοινωνιολογία = Πολύ, 73 τότε Φύλλο = Κορίτσι 53 (73%) Φύλλο = Αγόρι Αρχαία Ελληνικά = Καθόλου, 96 τότε Λατινικά = Καθόλου, 73 (76%) Οικονομία = Καθόλου, Δίκαιο = Καθόλου 64 τότε ΑΟΔΕ = Καθόλου, 55 (86%)

29 Περίγραμμα παρουσίασης - Εισαγωγή Βασικές έννοιες - Στόχος της εργασίας - Η διαδικτυακή εφαρμογή ESOG - Κανόνες συσχέτισης Ο αλγόριθμος Apriori - Το λογισμικό εξόρυξης πληροφορίας WEKA - Ανακάλυψη κανόνων συσχέτισης από τα εκπαιδευτικά δεδομένα του ESOG - Συμπεράσματα - Ερωτήσεις

30 Συμπεράσματα - Εφαρμογή αλγορίθμων data mining σε ΒΔ εκπαιδευτικού περιεχομένου - Μελλοντικές κατευθύνσεις: Εφαρμογή αλγορίθμων κατηγοριοποίησης ή ομαδοποίησης σε εκπαιδευτικά δεδομένα - Η χρήση εκπαιδευτικών λογισμικών, λογισμικών διαχείρισης της εκπαίδευσης, πλατφορμών σύγχρονης / ασύγχρονης τηλεκπαίδευσης εμπλουτίζει τα log files και τις ΒΔ. Τα δεδομένα αυτά μπορούν να να διερευνηθούν από αλγόριθμους εξόρυξης πληροφορίας, ώστε να ανακαλυφθεί η «γνώση» που κρύβουν

31 Ευχαριστώ για την προσοχή σας! Ερωτήσεις;
