1 OPEL MOVANO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

2

3 Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα Καθίσματα, προσκέφαλα Αποθήκευση Όργανα και χειριστήρια Φωτισμός Σύστημα κλιματισμού Οδήγηση και χρήση Φροντίδα οχήματος Σέρβις και συντήρηση Τεχνικά χαρακτηριστικά Πληροφορίες πελατών Ευρετήριο

4 2 Εισαγωγή Εισαγωγή

5 Στοιχεία οχήματος Καταχωρήστε τα στοιχεία του οχήματός σας στην προηγούμενη σελίδα, ώστε να μπορείτε να ανατρέξετε σε αυτά άμεσα. Οι σχετικές πληροφορίες παρατίθενται στις ενότητες "Σέρβις και συντήρηση" και "Τεχνικά χαρακτηριστικά", καθώς και στην πινακίδα αριθμού πλαισίου. Εισαγωγή Το αυτοκίνητό σας αποτελεί έναν προσεκτικό συνδυασμό προηγμένης τεχνολογίας, ασφάλειας, φιλικότητας προς το περιβάλλον και οικονομίας. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας περιλαμβάνονται όλες οι απαραίτητες πληροφορίες για την ασφαλή και αποδοτική οδήγηση του οχήματός σας. Βεβαιωθείτε ότι όσοι επιβαίνουν στο αυτοκίνητό σας γνωρίζουν τους πιθανούς κινδύνους ατυχήματος και τραυματισμών που ενδέχεται να προκληθούν από την ακατάλληλη χρήση του οχήματος. Πρέπει πάντοτε να τηρείτε τους ειδικούς νόμους και διατάξεις της χώρας στην οποία οδηγείτε. Ενδέχεται να υπάρχουν διαφορές ανάμεσα σε αυτούς τους νόμους και τις πληροφορίες που παρατίθενται σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας. Όταν σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας γίνεται αναφορά σε επίσκεψη στο συνεργείο, συνιστούμε να απευθύνεστε στο δικό σας Εξουσιοδοτημένο Επισκευαστή της Opel. Όλοι οι Εξουσιοδοτημένοι Επισκευαστές της Opel προσφέρουν σέρβις εξαιρετικής ποιότητας σε λογικές τιμές. Οι πεπειραμένοι μηχανικοί, εκπαιδευμένοι από την Opel, εργάζονται σύμφωνα με συγκεκριμένες οδηγίες της Opel. Τα εγχειρίδια κατόχου πρέπει να βρίσκονται πάντοτε μέσα στο όχημα, άμεσα προσβάσιμα στο όχημα. Εισαγωγή 3 Χρήση του παρόντος εγχειριδίου Στο εγχειρίδιο αυτό περιγράφονται όλες οι προαιρετικές επιλογές και λειτουργίες που είναι διαθέσιμες για αυτό το μοντέλο. Ορισμένες από τις περιγραφές, συμπεριλαμβανομένων των περιγραφών των λειτουργιών της οθόνης και των μενού, μπορεί να μην ισχύουν για το όχημά σας λόγω διαφορετικής έκδοσης μοντέλου, προδιαγραφών της εκάστοτε χώρας, ειδικού εξοπλισμού ή αξεσουάρ. Στο κεφάλαιο "Εν συντομία" παρατίθεται μια αρχική συνοπτική παρουσίαση. Ο πίνακας περιεχομένων, που παρατίθεται τόσο στην αρχή αυτού του εγχειριδίου όσο και σε κάθε ενότητα, σας κατευθύνει στις πληροφορίες που θέλετε. Το ευρετήριο σας δίνει τη δυνατότητα να αναζητήσετε συγκεκριμένες πληροφορίες.

6 4 Εισαγωγή Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας απεικονίζονται αριστεροτίμονα αυτοκίνητα. Η λειτουργία των δεξιοτίμονων οχημάτων είναι ίδια. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας χρησιμοποιούνται οι εργοστασιακοί κωδικοί των κινητήρων. Μπορείτε να δείτε τις αντίστοιχες εμπορικές ονομασίες των κινητήρων στην ενότητα "Τεχνικά χαρακτηριστικά". Οι λέξεις που προσδιορίζουν κατεύθυνση ή φορά, π.χ. αριστερά ή δεξιά και μπροστά ή πίσω, αναφέρονται πάντοτε στην κατεύθυνση προς την οποία κινείται το όχημα. Οι ενδείξεις στην οθόνη του οχήματος μπορεί να μην υποστηρίζονται σε όλες τις γλώσσες. Τα μηνύματα που εμφανίζονται στην οθόνη και οι ετικέτες στο εσωτερικό του αυτοκινήτου αναγράφονται με έντονη γραμματοσειρά. Κίνδυνος, Προειδοποίηση και Προσοχή 9 Κίνδυνος Το κείμενο με την επισήμανση 9 Κίνδυνος παρέχει πληροφορίες σχετικά με τον κίνδυνο θανάσιμου τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί θάνατος. 9 Προειδοποίηση Το κείμενο με την επισήμανση 9 Προειδοποίηση παρέχει πληροφορίες σχετικά με τον κίνδυνο ατυχήματος ή τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί τραυματισμός. αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί ζημιά στο όχημα. Σύμβολα Οι παραπομπές στις σελίδες υποδεικνύονται με την επισήμανση 3. Το βέλος 3 σημαίνει "βλ. σελίδα". Σας ευχόμαστε πολλές ώρες απολαυστικής οδήγησης. Adam Opel AG Προσοχή Το κείμενο με την επισήμανση Προσοχή παρέχει πληροφορίες για πιθανή ζημιά στο όχημα. Εάν

7 Εισαγωγή 5

8 6 Εν συντομία Εν συντομία Εισαγωγικές πληροφορίες οδήγησης Ξεκλείδωμα του οχήματος Ξεκλείδωμα με το κλειδί Ξεκλείδωμα με το τηλεχειριστήριο Γυρίστε το κλειδί στην κλειδαριά της πόρτας του οδηγού. Ανοίξτε τις πόρτες τραβώντας τη λαβή. Ανάλογα με τη διαμόρφωση του οχήματος: Πατήστε το c για να ξεκλειδώσουν οι μπροστινές πόρτες. Πατήστε το ξανά για να ξεκλειδώσει ολόκληρο το όχημα. Ανοίξτε τις πόρτες τραβώντας τη λαβή. Με το τηλεχειριστήριο 3 κουμπιών, πατήστε το G - θα ξεκλειδώσει μόνο ο χώρος φόρτωσης. Τηλεχειριστήριο 3 22, Σύστημα κεντρικού κλειδώματος 3 23, Αντικλεπτικό σύστημα συναγερμού 3 34.

9 Ρύθμιση καθίσματος Ρύθμιση θέσης καθίσματος 9 Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι. Εν συντομία 7 Πλάτες καθισμάτων Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Προσπαθήστε να μετακινήσετε το κάθισμα εμπρός-πίσω για να βεβαιωθείτε ότι το κάθισμα έχει ασφαλίσει στη θέση του. Θέση καθίσματος 3 44, Ρύθμιση καθίσματος Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Αφήστε το κάθισμα να ασφαλίσει με το χαρακτηριστικό ήχο. Θέση καθίσματος 3 44, Ρύθμιση καθίσματος 3 45.

10 8 Εν συντομία Ύψος καθίσματος Ρύθμιση του προσκέφαλου Ζώνη ασφαλείας Κίνηση μοχλού Προς τα πάνω Προς τα κάτω : ανύψωση του καθίσματος : βύθιση του καθίσματος Θέση καθίσματος 3 44, Ρύθμιση καθίσματος Πατήστε το κουμπί απασφάλισης, ρυθμίστε το ύψος, ασφαλίστε το προσκέφαλο. Προσκέφαλα Τραβήξτε έξω τη ζώνη ασφαλείας και ασφαλίστε τη στην πόρπη. Η ζώνη ασφαλείας δεν πρέπει να έχει συστραφεί και πρέπει να εφαρμόζει σφικτά στο σώμα. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω (η συνιστώμενη μέγιστη γωνία κλίσης είναι περίπου 25 ). Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. Θέση καθίσματος 3 44, Ζώνες ασφαλείας 3 52, Σύστημα αερόσακων 3 56.

11 Ρύθμιση καθρέπτη Εσωτερικός καθρέπτης Εξωτερικοί καθρέπτες Χειροκίνητη ρύθμιση Ηλεκτρική ρύθμιση Εν συντομία 9 Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη. Εσωτερικός καθρέπτης, ευρυγώνιος καθρέπτης Περιστρέψτε τον καθρέπτη προς την κατεύθυνση που επιθυμείτε. Εξωτερικοί καθρέπτες Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη και ρυθμίστε τον. Ασφαιρικοί εξωτερικοί καθρέπτες 3 36, Ηλεκτρική ρύθμιση 3 37, Αναδιπλούμενοι εξωτερικοί καθρέπτες 3 37, Θερμαινόμενοι εξωτερικοί καθρέπτες 3 37.

12 10 Εν συντομία Ρύθμιση τιμονιού Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας του τιμονιού είναι απασφαλισμένη. Σύστημα αερόσακων 3 56, θέσεις διακόπτη ανάφλεξης

13 Επισκόπηση του ταμπλό Εν συντομία 11

14 12 Εν συντομία 1 Σταθεροί αεραγωγοί Ρύθμιση ύψους δέσμης προβολέων Σύστημα υποβοήθησης στάθμευσης με αισθητήρες υπερήχων Σύστημα ελέγχου πρόσφυσης Ηλεκτρονικό πρόγραμμα ευστάθειας Πλευρικοί αεραγωγοί Διακόπτης φώτων Ειδοποίηση για στροφή και αλλαγή λωρίδας Μεγάλη σκάλα και μεσαία σκάλα, σινιάλο προβολέων 107 Φώτα στάθμευσης Αυτόματη ρύθμιση φώτων Φωτισμός εξόδου Μπροστινοί προβολείς ομίχλης Πίσω φως ομίχλης Αυτόματη ρύθμιση μεγάλης σκάλας Όργανα Οθόνη κιβωτίου ταχυτήτων Κέντρο πληροφοριών οδηγού (DIC) Κόρνα Αερόσακος οδηγού Χειριστήρια στο τιμόνι Cruise control Υαλοκαθαριστήρες παρμπρίζ, σύστημα πλύσης παρμπρίζ Υπολογιστής ταξιδίου Θήκη για κέρματα Πρίζα ρεύματος, θύρα USB Κεντρικοί αεραγωγοί Αποθηκευτικός χώρος Αερόσακος συνοδηγού Αποθηκευτικός χώρος Ντουλαπάκι συνοδηγού Ποτηροθήκες Σύστημα κλιματισμού Ηλεκτρονικό σύστημα κλιματισμού Υπενθύμιση ζώνης ασφαλείας Απενεργοποίηση του αερόσακου συνοδηγού Αναπτήρας Πρίζα Μοχλός ταχυτήτων, μηχανικό κιβώτιο ταχυτήτων Ημιαυτόματο κιβώτιο ταχυτήτων Cruise control και περιοριστής ταχύτητας (κόφτης) Ημιαυτόματο κιβώτιο ταχυτήτων, Χειμερινή λειτουργία και λειτουργία Φορτωμένο όχημα Έλεγχος στροφών ρελαντί

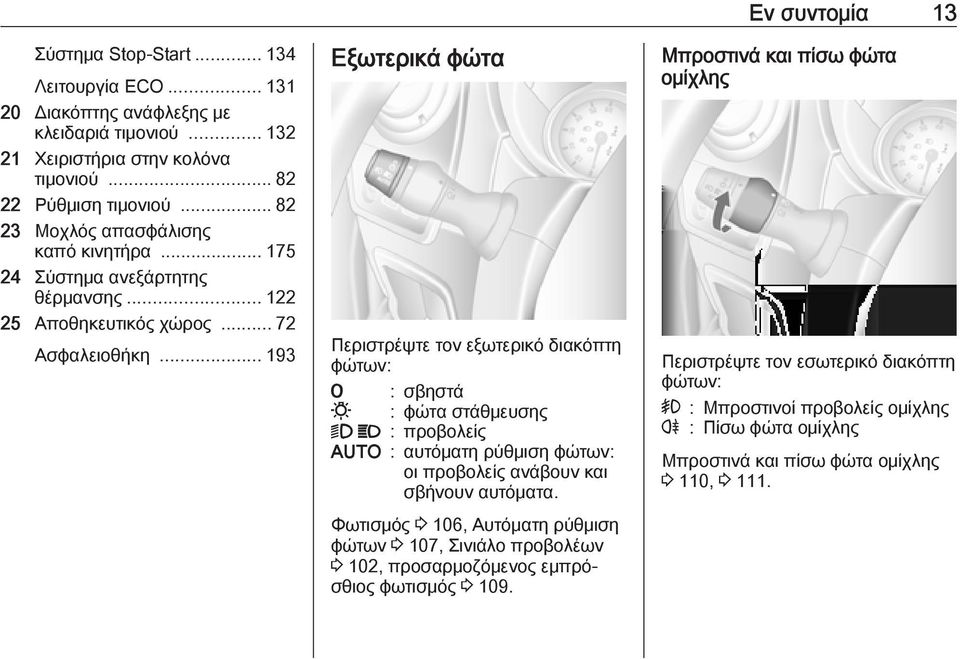

15 Σύστημα Stop-Start Λειτουργία ECO Διακόπτης ανάφλεξης με κλειδαριά τιμονιού Χειριστήρια στην κολόνα τιμονιού Ρύθμιση τιμονιού Μοχλός απασφάλισης καπό κινητήρα Σύστημα ανεξάρτητης θέρμανσης Αποθηκευτικός χώρος Ασφαλειοθήκη Εξωτερικά φώτα Περιστρέψτε τον εξωτερικό διακόπτη φώτων: 7 : σβηστά 0 : φώτα στάθμευσης 9 P : προβολείς AUTO : αυτόματη ρύθμιση φώτων: οι προβολείς ανάβουν και σβήνουν αυτόματα. Φωτισμός 3 106, Αυτόματη ρύθμιση φώτων 3 107, Σινιάλο προβολέων 3 102, προσαρμοζόμενος εμπρόσθιος φωτισμός Εν συντομία 13 Μπροστινά και πίσω φώτα ομίχλης Περιστρέψτε τον εσωτερικό διακόπτη φώτων: > : Μπροστινοί προβολείς ομίχλης r : Πίσω φώτα ομίχλης Μπροστινά και πίσω φώτα ομίχλης 3 110,

16 14 Εν συντομία Σινιάλο προβολέων, μεγάλη σκάλα και μεσαία σκάλα Ειδοποίηση για στροφή και αλλαγή λωρίδας Αλάρμ Τραβήξτε το μοχλοδιακόπτη. Μεγάλη σκάλα 3 107, σινιάλο προβολέων Μοχλοδιακόπτης προς τα επάνω Μοχλοδιακόπτης προς τα κάτω : δεξί φλας : αριστερό φλας Ειδοποίηση για στροφή και αλλαγή λωρίδας Για να τα ενεργοποιήσετε, πατήστε το κουμπί. Αλάρμ

17 Κόρνα Συστήματα πλύσης παρμπρίζ και υαλοκαθαριστήρων Υαλοκαθαριστήρες παρμπρίζ Εν συντομία 15 Σύστημα πλύσης παρμπρίζ Πιέστε το j. 0 : Απενεργοποίηση P / AUTO : Διακοπτόμενη λειτουργία ή αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής 1 : Αργή λειτουργία 2 : Γρήγορη λειτουργία Υαλοκαθαριστήρες παρμπρίζ 3 83, αντικατάσταση μάκτρου υαλοκαθαριστήρα Τραβήξτε το μοχλοδιακόπτη. Σύντομο τράβηγμα Παρατεταμένο τράβηγμα : Ο υαλοκαθαριστήρας εκτελεί μία διαδρομή και στο παρμπρίζ ψεκάζεται υγρό πλύσης : Ο υαλοκαθαριστήρας εκτελεί αρκετές διαδρομές και στο παρμπρίζ ψεκάζεται υγρό πλύσης Σύστημα πλύσης παρμπρίζ 3 83, Υγρό πλύσης

18 16 Εν συντομία Σύστημα κλιματισμού Θερμαινόμενο πίσω παρμπρίζ Αποθάμβωση και ξεπάγωμα των παραθύρων Σύστημα κλιματισμού Ενεργοποιήστε τη λειτουργία ψύξης AC. Ανοίξτε τους πλευρικούς αεραγωγούς όπως είναι απαραίτητο και στρέψτε τους προς τα παράθυρα. Σύστημα κλιματισμού Ο χειρισμός της θέρμανσης γίνεται με το Ü. Θερμαινόμενο πίσω παρμπρίζ Θερμαινόμενοι εξωτερικοί καθρέπτες Πατώντας το Ü, ενεργοποιούνται επίσης οι θερμαινόμενοι εξωτερικοί καθρέπτες. Θερμαινόμενοι εξωτερικοί καθρέπτες Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Γυρίστε το κουμπί κατανομής αέρα στη θέση V. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü.

19 Ηλεκτρονικό σύστημα κλιματισμού Κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων Εν συντομία 17 Ημιαυτόματο κιβώτιο ταχυτήτων Πιέστε το V. Η θερμοκρασία και η κατανομή αέρα ρυθμίζονται αυτόματα και ο ανεμιστήρας λειτουργεί σε υψηλή ταχύτητα. Ηλεκτρονικό σύστημα κλιματισμού Όπισθεν: με το όχημα σταματημένο, πατήστε το πεντάλ του συμπλέκτη, τραβήξτε προς τα πάνω το κουμπί στον επιλογέα και επιλέξτε τη σχέση. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μηχανικό κιβώτιο ταχυτήτων N : Νεκρά o : Θέση οδήγησης + : Μεγαλύτερη σχέση - : Μικρότερη σχέση A/M : Εναλλαγή μεταξύ αυτόματης και χειροκίνητης λειτουργίας R : Όπισθεν. Πρέπει να την επιλέγετε μόνο όταν το όχημα είναι σταματημένο. Ημιαυτόματο κιβώτιο ταχυτήτων

20 18 Εν συντομία Εκκίνηση Πριν ξεκινήσετε, ελέγξτε τα εξής Εκκίνηση του κινητήρα Σύστημα Stop-Start Πίεση και κατάσταση ελαστικών 3 198, Στάθμη λαδιού κινητήρα και στάθμη υγρών Βεβαιωθείτε ότι όλα τα παράθυρα, οι καθρέπτες, τα εξωτερικά φώτα και οι πινακίδες αριθμού κυκλοφορίας είναι καθαρά, δεν έχουν καλυφθεί με χιόνι και πάγο και ότι λειτουργούν σωστά. Οι καθρέπτες, τα καθίσματα και οι ζώνες ασφαλείας έχουν ρυθμιστεί σωστά 3 37, 3 44, Λειτουργία των φρένων σε χαμηλή ταχύτητα, ιδίως εάν τα φρένα είναι βρεγμένα. Γυρίστε το κλειδί στη θέση 1. Στρίψτε ελαφρά το τιμόνι για να ξεκλειδώσει. Πατήστε το πεντάλ συμπλέκτη και φρένου. Μην πατάτε το πεντάλ γκαζιού. Γυρίστε το κλειδί στη θέση 2 για την προθέρμανση και περιμένετε μέχρι να σβήσει η ενδεικτική λυχνία! στο κέντρο πληροφοριών οδηγού (DIC). Γυρίστε το κλειδί στη θέση 3 και αφήστε το. Εκκίνηση του κινητήρα Αν το αυτοκίνητο κινείται με μικρή ταχύτητα ή είναι σταματημένο και πληρούνται συγκεκριμένες συνθήκες, μπορείτε να ενεργοποιήσετε τη λειτουργία Autostop ως εξής: Πατήστε το πεντάλ του συμπλέκτη. Μετακινήστε τον επιλογέα ταχυτήτων στη θέση N. Αφήστε το πεντάλ του συμπλέκτη. Ως ένδειξη της λειτουργίας Autostop, ανάβει η ενδεικτική λυχνία Ï με πράσινο χρώμα στον πίνακα οργάνων.

21 Για επανεκκίνηση του κινητήρα, πατήστε το πεντάλ του συμπλέκτη ξανά. Σύστημα Stop-Start Στάθμευση 9 Προειδοποίηση Μη σταθμεύετε το όχημα σε εύφλεκτη επιφάνεια. Η υψηλή θερμοκρασία του συστήματος εξάτμισης μπορεί να προκαλέσει ανάφλεξη. Τραβάτε πάντοτε το χειρόφρενο χωρίς να πατάτε το κουμπί απασφάλισης. Όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες, τραβήξτε το χειρόφρενο όσο το δυνατόν πιο πάνω. Για να μειώσετε τη δύναμη που θα χρειαστεί να ασκήσετε, πατήστε ταυτόχρονα το πεντάλ φρένου. Σβήστε τον κινητήρα. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε επιφάνεια με ανηφορική κλίση, επιλέξτε πρώτη. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Εν συντομία 19 Εάν το όχημα βρίσκεται σε επιφάνεια με κατηφορική κλίση, επιλέξτε την όπισθεν. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλείστε τα παράθυρα. Γυρίστε το κλειδί ανάφλεξης στη θέση 0 και αφαιρέστε το από το διακόπτη. Στρίψτε το τιμόνι μέχρι να αισθανθείτε την κλειδαριά του τιμονιού να ασφαλίζει. Κλειδώστε το όχημα με το e στο τηλεχειριστήριο Ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού Οι ανεμιστήρες ψύξης του κινητήρα ενδέχεται να συνεχίσουν να λειτουργούν μετά το σβήσιμο του κινητήρα Προσοχή Μετά τη λειτουργία σε υψηλές στροφές ή με μεγάλο φορτίο κινητήρα, αφήστε τον κινητήρα να λειτουργήσει για λίγο με μικρό φορτίο

22 20 Εν συντομία ή στη νεκρά επί 30 δευτερόλεπτα περίπου πριν τον σβήσετε, για να προστατεύσετε το στροβιλοσυμπιεστή. Κλειδιά, κλειδαριές 3 21, ακινητοποίηση του οχήματος για μεγάλο χρονικό διάστημα

23 Κλειδιά, πόρτες και παράθυρα Κλειδιά, κλειδαριές Κλειδιά Car Pass Ασύρματο τηλεχειριστήριο Κλειδαριές θυρών Μηχανικές κλειδαριές θυρών Σύστημα κεντρικού κλειδώματος Ηλεκτρικές κλειδαριές θυρών Αυτόματο κλείδωμα Κλειδαριές ασφαλείας παιδιών..28 Πόρτες Συρόμενη πόρτα Πίσω πόρτες Ασφάλεια οχήματος Αντικλεπτικό σύστημα κλειδώματος Αντικλεπτικό σύστημα συναγερμού Σύστημα ακινητοποίησης (Immobiliser) Εξωτερικοί καθρέπτες Σφαιρικό σχήμα Χειροκίνητη ρύθμιση Ηλεκτρική ρύθμιση Αναδιπλούμενοι καθρέπτες Θερμαινόμενοι καθρέπτες Εσωτερικοί καθρέπτες Χειροκίνητη μείωση της αντανάκλασης Παράθυρα Ευρεία οθόνη Χειροκίνητα παράθυρα Ηλεκτρικά παράθυρα Πίσω παράθυρα Θερμαινόμενο πίσω παρμπρίζ..41 Σκιάδια Οροφή Ηλιοροφή Κλειδιά, πόρτες και παράθυρα 21 Κλειδιά, κλειδαριές Κλειδιά Εφεδρικά κλειδιά Ο αριθμός κλειδιού αναγράφεται στο Car Pass ή σε μια αφαιρούμενη ετικέτα. Όταν παραγγέλνετε εφεδρικά κλειδιά, πρέπει να αναφέρετε τον αριθμό κλειδιού καθώς αποτελεί μέρος του συστήματος ακινητοποίησης (immobiliser). Κλειδαριές Car Pass Το Car Pass περιέχει όλα τα στοιχεία ασφαλείας του οχήματος και, για το λόγο αυτό, πρέπει να το φυλάσσετε σε ασφαλές σημείο. Όταν προσέρχεστε με το όχημα στο συνεργείο, αυτά τα στοιχεία οχήματος είναι απαραίτητα για να πραγματοποιηθούν ορισμένες λειτουργίες.

24 22 Κλειδιά, πόρτες και παράθυρα Ασύρματο τηλεχειριστήριο Χρησιμοποιείται για το χειρισμό των παρακάτω: Σύστημα κεντρικού κλειδώματος Αντικλεπτικό σύστημα κλειδώματος Αντικλεπτικό σύστημα συναγερμού Ανάλογα με το μοντέλο, το όχημα μπορεί να δεχτεί τηλεχειριστήριο 2 κουμπιών ή 3 κουμπιών. Η εμβέλεια του τηλεχειριστηρίου ανέρχεται στα 5 μέτρα περίπου. Μπορεί να επηρεαστεί από εξωτερικούς παράγοντες. Τα αλάρμ αναβοσβήνουν επιβεβαιώνοντας τη λειτουργία. Πρέπει να το χειρίζεστε με προσοχή, να το προστατεύετε από την υγρασία και τις υψηλές θερμοκρασίες και να αποφεύγετε την άσκοπη χρήση του. Σφάλμα Εάν ο χειρισμός του συστήματος κεντρικού κλειδώματος δεν είναι εφικτός από το τηλεχειριστήριο, αυτό μπορεί να οφείλεται στα εξής: Το τηλεχειριστήριο βρίσκεται εκτός εμβέλειας. Η τάση της μπαταρίας είναι πολύ χαμηλή. Συχνή, επαναλαμβανόμενη χρήση του τηλεχειριστηρίου όταν βρίσκεται εκτός εμβέλειας, με αποτέλεσμα να χρειάζεται εκ νέου συγχρονισμό σε συνεργείο. Παρεμβολές από ραδιοκύματα υψηλότερης έντασης από άλλες πηγές. Ξεκλείδωμα Αντικατάσταση μπαταρίας τηλεχειριστηρίου Αντικαταστήστε την μπαταρία μόλις η εμβέλεια του τηλεχειριστηρίου αρχίσει να μειώνεται. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση.

25 Κλειδιά, πόρτες και παράθυρα 23 Αφαιρέστε τη βίδα και ανοίξτε τη θήκη της μπαταρίας - εισάγετε ένα νόμισμα στη σχισμή και γυρίστε το. Αντικαταστήστε την μπαταρία (τύπου CR2016), προσέχοντας τη θέση τοποθέτησης. Επανατοποθετήστε τα δύο μισά τμήμα του καλύμματος φροντίζοντας να κουμπώσει σωστά. Επανατοποθετήστε τη βίδα και σφίξτε την. Κλειδαριές θυρών Κλειδαριά αντικλεπτικής προστασίας Για να μην ανοίγουν οι μπροστινές πόρτες απ' έξω, ανοίξτε την πόρτα και ενεργοποιήστε την κλειδαριά αντικλεπτικής προστασίας. Χρησιμοποιώντας ένα κατάλληλο εργαλείο, γυρίστε τον διακόπτη της κλειδαριάς στην πόρτα στην οριζόντια θέση κλειδώματος. Η πόρτα δεν μπορεί να ανοίξει απ' έξω αλλά μόνο μέσα από το όχημα ή χρησιμοποιώντας το κλειδί. Για να την απενεργοποιήσετε, γυρίστε το διακόπτη στη θέση ξεκλειδώματος. Μηχανικές κλειδαριές θυρών Γυρίστε το κλειδί στην κλειδαριά της πόρτας του οδηγού. Ανοίξτε τις πόρτες τραβώντας τη λαβή. Σύστημα κεντρικού κλειδώματος Ξεκλειδώνει και κλειδώνει τις μπροστινές πόρτες, τις πλαϊνές συρόμενες πόρτες και το χώρο φόρτωσης. Με το τηλεχειριστήριο 3 κουμπιών, μπορείτε να ξεκλειδώσετε και να κλειδώσετε ξεχωριστά τις μπροστινές πόρτες και τον χώρο φόρτωσης (και, ανάλογα με την έκδοση του οχήματος, τις συρόμενες πλαϊνές πόρτες). Επισήμανση Για ένα μικρό χρονικό διάστημα μετά το ξεκλείδωμα με το τηλεχειριστήριο, οι πόρτες κλειδώνουν αυτόματα εάν δεν ανοίξει καμία πόρτα.

26 24 Κλειδιά, πόρτες και παράθυρα Ξεκλείδωμα του οχήματος Ξεκλείδωμα με το τηλεχειριστήριο 2 κουμπιών Ξεκλείδωμα με το τηλεχειριστήριο 3 κουμπιών νές πόρτες και ο χώρος φόρτωσης. Πατήστε το c: Ξεκλειδώνουν όλες οι πόρτες και ο χώρος αποσκευών. Πατήστε το c για να ξεκλειδώσουν οι μπροστινές πόρτες. Πατήστε το ξανά για να ξεκλειδώσει ολόκληρο το όχημα. Ανάλογα με τη διαμόρφωση του οχήματος: Πατήστε το c: Ξεκλειδώνουν οι μπροστινές πόρτες και οι συρόμενες πλαϊνές πόρτες. Πατήστε το c ξανά: Ο χώρος φόρτωσης έχει επίσης ξεκλειδώσει. Πατήστε το c: Ξεκλειδώνουν οι μπροστινές πόρτες. Πατήστε το c ξανά: Ξεκλειδώνουν επίσης οι συρόμενες πλαϊ Κλείδωμα του οχήματος Κλείστε όλες τις πόρτες και το χώρο φόρτωσης. Εάν οι πόρτες δεν έχουν κλείσει σωστά, το σύστημα κεντρικού κλειδώματος δεν λειτουργεί. Κλείδωμα με το τηλεχειριστήριο 2 κουμπιών Πατήστε το e: Κλειδώνουν όλες οι πόρτες και ο χώρος αποσκευών.

27 Κλειδιά, πόρτες και παράθυρα 25 Κλείδωμα με το τηλεχειριστήριο 3 κουμπιών Χώρος αποσκευών Κλείδωμα και ξεκλείδωμα του χώρου αποσκευών με το τηλεχειριστήριο 2 κουμπιών Κλείδωμα και ξεκλείδωμα του χώρου αποσκευών με το τηλεχειριστήριο 3 κουμπιών Πατήστε το e: Κλειδώνουν όλες οι πόρτες και ο χώρος αποσκευών. Επισήμανση Όπου είναι διαθέσιμη, η επιτήρηση συναγερμού του χώρου επιβατών 3 34 απενεργοποιείται με το παρατεταμένο πάτημα του e (επιβεβαιώνεται μέσω ηχητικού σήματος). Εάν γίνει ακούσια, ξεκλειδώστε και πάλι τις πόρτες και πατήστε σύντομα το e, για να κλειδώσετε το όχημα. Μετά το ξεκλείδωμα των μπροστινών θυρών με το c, πατήστε το c ξανά: Ο χώρος αποσκευών έχει ξεκλειδώσει. Πατήστε το e μία φορά: Ο χώρος αποσκευών έχει κλειδώσει. Ανάλογα με τη διαμόρφωση του οχήματος: Πατήστε το G: Ο χώρος αποσκευών κλειδώνει ή ξεκλειδώνει. Πατήστε το G: Ο χώρος αποσκευών και οι συρόμενες πλαϊνές πόρτες κλειδώνουν ή ξεκλειδώνουν.

28 26 Κλειδιά, πόρτες και παράθυρα Διακόπτης κεντρικού κλειδώματος Κλειδώνει και ξεκλειδώνει τις πόρτες και το χώρο φόρτωσης μέσα από το χώρο επιβατών. Πατήστε το e για κλείδωμα ή ξεκλείδωμα. Η λυχνία LED στο διακόπτη ανάβει όταν το όχημα είναι κλειδωμένο. Ανάλογα με την έκδοση, ακόμη κι αν το όχημα κινείται με τον χώρο φόρτωσης ανοικτό, μπορείτε να κλειδώσετε τις μπροστινές πόρτες (και τις συρόμενες πλαϊνές πόρτες). Με τον διακόπτη ανάφλεξης ανοικτό, πατήστε και κρατήστε πατημένο το e περισσότερο από 5 δευτερόλεπτα. Όταν κλείνετε τις πίσω πόρτες/την πόρτα του χώρου αποσκευών, κλειδώνουν αυτόματα. Αυτόματο κλείδωμα κατά την έξοδο από το όχημα Ανάλογα με την έκδοση, μπορείτε επίσης να χρησιμοποιήσετε τον διακόπτη e για να κλειδώσουν αυτόματα όλες οι πόρτες και ο χώρος φόρτωσης όταν κλείνετε την μπροστινή πόρτα και βγαίνετε από το όχημα: Αφαιρέστε το κλειδί από τον διακόπτη ανάφλεξης και στη συνέχεια πατήστε και κρατήστε πατημένο τον διακόπτη e περισσότερο από 5 δευτερόλεπτα - το όχημα κλειδώνει όταν κλείσετε την μπροστινή πόρτα. Αυτόματο κλείδωμα μετά το ξεκίνημα Βλάβη στο σύστημα τηλεχειρισμού Ξεκλείδωμα Ξεκλειδώστε χειροκίνητα την μπροστινή πόρτα γυρίζοντας το κλειδί στην κλειδαριά. Ανοίξτε το διακόπτη ανάφλεξης και πατήστε το διακόπτη κεντρικού κλειδώματος e για να ανοίξουν όλες οι πόρτες και ο χώρος φόρτωσης. Κλείδωμα Κλειδώστε χειροκίνητα την μπροστινή πόρτα γυρίζοντας το κλειδί στην κλειδαριά. Βλάβη στο σύστημα κεντρικού κλειδώματος Ξεκλείδωμα Ξεκλειδώστε χειροκίνητα την μπροστινή πόρτα γυρίζοντας το κλειδί στην κλειδαριά. Μπορείτε να ανοίξετε τις υπόλοιπες πόρτες τραβώντας την αντίστοιχη εσωτερική λαβή. Κλείδωμα Πιέστε προς τα μέσα το κουμπί ασφάλισης σε όλες τις πόρτες εκτός της πόρτας του οδηγού. Στη συνέχεια κλείστε την πόρτα του οδηγού και κλειδώστε την απ' έξω με το κλειδί.

29 Κλειδιά, πόρτες και παράθυρα 27 Ηλεκτρικές κλειδαριές θυρών Combi, λεωφορείο Για λόγους ασφάλειας, ο οδηγός έχει δυνατότητα να χειριστεί από τη δική του πόρτα τις κλειδαριές των υπόλοιπων θυρών. Όλες οι πόρτες πρέπει να είναι καλά κλειστές και το αυτόματο κλείδωμα απενεργοποιημένο Για να κλειδώσουν, πατήστε την πλευρά του διακόπτη με το l - η προειδοποιητική λυχνία δίπλα στον διακόπτη θα αναβοσβήσει μία φορά και θα ακουστεί ένα μπιπ. Οι προειδοποιητικές λυχνίες στις σχετικές πόρτες παραμένουν αναμμένες. Για να ξεκλειδώσουν, πατήστε την πλευρά του διακόπτη με το 0. Σφάλμα Σε περίπτωση βλάβης στο σύστημα, η προειδοποιητική λυχνία δίπλα στο διακόπτη παραμένει αναμμένη και ακούγεται μια ηχητική προειδοποίηση. Βεβαιωθείτε ότι οι πόρτες έχουν κλείσει χειροκίνητα (εσωτερικές ασφάλειες θυρών). Εάν είναι απαραίτητο, απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αυτόματο κλείδωμα Αυτόματο κλείδωμα μετά το ξεκίνημα Ανάλογα με την έκδοση, αυτή η λειτουργία ασφαλείας μπορεί να διαμορφωθεί έτσι, ώστε να κλειδώνει αυτόματα όλες τις πόρτες και τον χώρο φόρτωσης μόλις το αυτοκίνητο αρχίσει να κινείται. Ενεργοποίηση Με τον διακόπτη ανάφλεξης ανοικτό, πατήστε και κρατήστε πατημένο τον διακόπτη κεντρικού κλειδώματος e

30 28 Κλειδιά, πόρτες και παράθυρα επί 5 δευτερόλεπτα περίπου. Ένα ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση. Η λυχνία LED στο διακόπτη ανάβει όταν το όχημα είναι κλειδωμένο. Πόρτες Συρόμενη πόρτα Απενεργοποίηση Με τον διακόπτη ανάφλεξης ανοικτό, πατήστε και κρατήστε πατημένο το e επί 5 δευτερόλεπτα περίπου. Ένα ηχητικό σήμα επιβεβαιώνει την απενεργοποίηση. Κλειδαριές ασφαλείας παιδιών 9 Προειδοποίηση Χρησιμοποιείτε τις κλειδαριές ασφαλείας παιδιών κάθε φορά που κάθονται παιδιά στα πίσω καθίσματα. Εάν πιέσετε το διακόπτη της κλειδαριάς ασφαλείας παιδιών προς τα κάτω, η πόρτα δεν μπορεί να ανοίξει από μέσα. Ανεβάστε το διακόπτη για να την απενεργοποιήσετε. Για να κλειδωθεί και να ξεκλειδωθεί η συρόμενη πλαϊνή πόρτα, χρησιμοποιήστε το τηλεχειριστήριο ή το κλειδί (αν υπάρχει). Ανοίγετε και κλείνετε τη συρόμενη πλαϊνή πόρτα μόνο όταν το όχημα είναι σταματημένο με το χειρόφρενο τραβηγμένο (σε ορισμένα μοντέλα ακούγεται μια ηχητική προειδοποίηση όταν η συρόμενη πλαϊνή πόρτα είναι ανοικτή και το χειρόφρενο λυμένο).

31 Κλειδιά, πόρτες και παράθυρα 29 Μπορείτε να κλειδώσετε τη συρόμενη πόρτα μέσα από το όχημα, από τον εσωτερικό διακόπτη κλειδώματος. Βεβαιωθείτε ότι η πλαϊνή πόρτα είναι καλά κλειστή και ασφαλίστε την πριν οδηγήσετε το όχημα. 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε τη συρόμενη πλαϊνή πόρτα. Κίνδυνος τραυματισμού. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί όταν η πόρτα κλείνει και ότι δεν στέκεται κανείς κοντά στο χώρο που κινείται η πόρτα. Αν το όχημα είναι σταθμευμένο σε πρανές, οι ανοικτές συρόμενες πόρτες μπορεί να μετακινηθούν τυχαία από το ίδιο τους το βάρος. Κλείστε τις συρόμενες πόρτες πριν ξεκινήσετε. Ηλεκτρική συρόμενη πόρτα Άνοιγμα Με το όχημα σε στάση και το χειρόφρενο τραβηγμένο, πατήστε το διακόπτη στο ταμπλό για να ανοίξει η ηλεκτρική συρόμενη πόρτα αυτόματα - η λυχνία LED στο διακόπτη αναβοσβήνει κατά τη λειτουργία. Επισήμανση Αν δεν ενεργοποιήσετε το χειρόφρενο όταν πατήσετε τον διακόπτη, θα ακουστεί μια ηχητική προειδοποίηση. Για να διακόψετε την κίνηση οποιαδήποτε στιγμή, πατήστε το διακόπτη ξανά. Πατήστε τον μία ακόμη φορά για να συνεχιστεί η κίνηση της ηλεκτρικής συρόμενης πόρτας. Κλείσιμο Πατήστε το διακόπτη ξανά - η λυχνία LED αναβοσβήνει και ακούγεται μια ηχητική ένδειξη κατά τη λειτουργία. Εάν αντιμετωπίζετε δυσκολίες κατά το άνοιγμα ή το κλείσιμο, π.χ. λόγω παγετού, πατήστε και κρατήστε πατημένο το διακόπτη για να αυξηθεί η ισχύς προς τη συρόμενη πόρτα. 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε την ηλεκτρική συρόμενη πόρτα. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Προσέχετε ιδιαίτερα όταν το όχημα είναι σταθμευμένο σε πρανές: ανοίξτε ή κλείστε την πόρτα εντελώς μέχρι να ασφαλίσει στη θέση ασφάλισής της.

32 30 Κλειδιά, πόρτες και παράθυρα Προσέχετε τη λειτουργία της κινούμενης πόρτας όταν κινείται. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί όταν η πόρτα κλείνει και ότι δεν στέκεται κανείς κοντά στο χώρο που κινείται η πόρτα. Επισήμανση Μη χρησιμοποιείτε την ηλεκτρική συρόμενη πόρτα πολύ συχνά όταν ο κινητήρας δεν βρίσκεται σε λειτουργία, διότι θα αποφορτιστεί η μπαταρία του οχήματος. Έξοδος κινδύνου Σε περίπτωση έκτακτης ανάγκης, μπορείτε να ανοίξετε τη συρόμενη πλαϊνή πόρτα χειροκίνητα αν απασφαλίσετε την εσωτερική λαβή. Εναλλακτικά, αν το όχημα είναι ξεκλείδωτο, ανοίξτε την πόρτα χρησιμοποιώντας την εξωτερική λαβή (ανάλογα με την έκδοση του μοντέλου). Ανεβάστε τη λαβή (3) μέχρι τη δεύτερη εγκοπή, και στη συνέχεια σύρετε την πόρτα προς τα πίσω χρησιμοποιώντας τη λαβή (2) που βρίσκεται κοντά στο μπροστινό άκρο της πόρτας. Μηδενισμός Εάν η πόρτα έχει ανοίξει χειροκίνητα, το σύστημα της ηλεκτρικής συρόμενης πόρτας πρέπει να επαναρυθμιστεί. Ανοίξτε τη συρόμενη πλαϊνή πόρτα μέχρι τη μέση και μετακινήστε τη σχετική λαβή στην πρώτη εγκοπή - η προειδοποιητική λυχνία ανάβει στον πίνακα οργάνων. Στη συνέχεια πατήστε το κουμπί (1) στη σχετική λαβή. Μετακινήστε τη λαβή εμπρός πίσω για να βεβαιωθείτε ότι το μοτέρ του ενεργοποιητή πόρτας λειτουργεί, στη συνέχεια πατήστε και κρατήστε πατημένο τον διακόπτη στο ταμπλό για να

33 Κλειδιά, πόρτες και παράθυρα 31 κλείσει εντελώς η πόρτα - η προειδοποιητική λυχνία σβήνει όταν το σύστημα επαναρυθμιστεί σωστά. Συντήρηση Είναι ευθύνη του κατόχου να φροντίζει για την αντικατάσταση του ιμάντα κίνησης κάθε κύκλους και για το λόγο αυτό υπάρχει ένας μετρητής στο κάτω μέρος της κολόνας B. Απευθυνθείτε σε συνεργείο. Εάν ο ιμάντας κίνησης σπάσει, μπορείτε να ανοίξετε και να κλείσετε την πόρτα χειροκίνητα. Σφάλμα Αν ανιχνευτεί βλάβη συστήματος κατά το ξεκλείδωμα των θυρών, θα ακουστεί μια ηχητική προειδοποίηση. Ελέγξτε τη θέση της εξωτερικής λαβής. Επαναρυθμίστε τη λαβή αν βρίσκεται στην ανοικτή θέση και χρησιμοποιήστε το κλειδί για να χειριστείτε τις κλειδαριές των θυρών. Απευθυνθείτε σε ένα συνεργείο αν η βλάβη παραμένει. Ηλεκτρικό πλαϊνό σκαλοπάτι 9 Προειδοποίηση Προσέχετε όταν χρησιμοποιείτε το ηλεκτρικό πλαϊνό σκαλοπάτι, ιδίως σε συνθήκες υγρασίας και χαμηλής θερμοκρασίας. Το ηλεκτρικό πλαϊνό σκαλοπάτι λειτουργεί αυτόματα όταν η ηλεκτρική συρόμενη πόρτα ανοίγει ή κλείνει. 9 Προειδοποίηση Βεβαιωθείτε ότι υπάρχει αρκετός χώρος, ώστε το ηλεκτρικό πλαϊνό σκαλοπάτι να μπορεί να εκτείνεται και να συμπτύσσεται χωρίς πρόβλημα.

34 32 Κλειδιά, πόρτες και παράθυρα Η ενδεικτική λυχνία ανάβει κατά τη λειτουργία του ηλεκτρικού πλαϊνού σκαλοπατιού. Εάν παραμείνει αναμμένη με την πόρτα κλειστή, το σκαλοπάτι δεν έχει εισέλθει προς τα μέσα. Σε περίπτωση βλάβης, κλείστε χειροκίνητα το ηλεκτρικό πλαϊνό σκαλοπάτι στρίβοντας αριστερά το πορτοκαλί περιστροφικό κουμπί που βρίσκεται κάτω από το σκαλοπάτι, φροντίζοντας να μην υπάρχουν εμπόδια που μπορεί να εμποδίσουν το κλείσιμο. Όταν το σκαλοπάτι κλείσει, στρίψτε δεξιά το πορτοκαλί περιστροφικό κουμπί. Απευθυνθείτε σε ένα συνεργείο. Πίσω πόρτες Για να κλειδωθούν και να ξεκλειδωθούν οι πίσω πόρτες, χρησιμοποιήστε το τηλεχειριστήριο ή το κλειδί (αν υπάρχει). Για να ανοίξετε τη δεξιά πόρτα, τραβήξτε την εξωτερική λαβή. Μπορείτε επίσης να ανοίξετε τη δεξιά πόρτα μέσα από το όχημα τραβώντας την εσωτερική λαβή. Η πίσω αριστερή πόρτα τότε απασφαλίζει αν χρησιμοποιήσετε το μοχλό. 9 Προειδοποίηση Τα πίσω φώτα ενδέχεται να εμποδίζονται εάν οι πίσω πόρτες είναι ανοικτές και το όχημα είναι σταθμευμένο στο κράσπεδο του δρόμου. Φροντίστε ώστε οι άλλοι χρήστες του δρόμου να ειδοποιηθούν για το όχημα, χρησιμοποιώντας το προειδοποιητικό τρίγωνο ή άλλο εξοπλισμό που ορίζεται στους κανονισμούς οδικής κυκλοφορίας. Οι πόρτες συγκρατούνται στη θέση 90º με βραχίονες περιορισμού ανοίγματος.

35 Κλειδιά, πόρτες και παράθυρα 33 Για να ανοίξετε τις πόρτες στη θέση 180º ή περισσότερο (ανάλογα με το μοντέλο), απασφαλίστε τους βραχίονες περιορισμού ανοίγματος στο πλαίσιο των θυρών και ανοίξτε την πόρτα μέχρι τη θέση του επιθυμείτε. Όταν ανοίγετε τις πόρτες στις 270º, οι πόρτες συγκρατούνται στην εντελώς ανοικτή θέση με μαγνήτες στην πλευρά του αμαξώματος. 9 Προειδοποίηση Βεβαιωθείτε ότι οι ανοιγόμενες πόρτες είναι στερεωμένες όταν είναι εντελώς ανοικτές. Οι ανοιγμένες πόρτες μπορεί να κλείσουν δυνατά από τον αέρα! Όταν κλείνετε τις πόρτες, στερεώστε κάθε βραχίονα περιορισμού ανοίγματος στο μάνδαλο στο πλαίσιο της πόρτας. Μπορείτε να κλειδώσετε τις πίσω πόρτες μέσα από το όχημα με τον εσωτερικό διακόπτη κλειδώματος στην εσωτερική πλευρά της δεξιάς πόρτας. Κλείνετε πάντοτε την αριστερή πόρτα πριν από τη δεξιά. Combi, λεωφορείο Στα αριστεροτίμονα οχήματα, οι πίσω πόρτες ανοίγουν μέσα από το όχημα τραβώντας την εσωτερική λαβή. Στα δεξιοτίμονα οχήματα, τραβήξτε από μέσα την εσωτερική λαβή στη δεξιά πόρτα και ανοίξτε την, και στη συνέχεια απασφαλίστε την αριστερή πόρτα κατεβάζοντας τον μοχλό και ανοίξτε την. Κλείνετε πάντοτε την αριστερή πόρτα πριν από τη δεξιά.

36 34 Κλειδιά, πόρτες και παράθυρα Ασφάλεια οχήματος Αντικλεπτικό σύστημα κλειδώματος 9 Προειδοποίηση Μη χρησιμοποιείτε το σύστημα εάν μέσα στο όχημα υπάρχουν άνθρωποι! Οι πόρτες δεν μπορούν να ξεκλειδωθούν από μέσα. Το σύστημα ασφαλίζει τις πόρτες με διπλό κλείδωμα. Όλες οι πόρτες πρέπει να είναι κλειστές, διαφορετικά το σύστημα δεν μπορεί να ενεργοποιηθεί. Επισήμανση Το αντικλεπτικό σύστημα κλειδώματος δεν μπορεί να ενεργοποιηθεί όταν είναι αναμμένα τα αλάρμ ή τα φώτα στάθμευσης. Η ενεργοποίηση και η απενεργοποίηση δεν είναι εφικτές μέσω του διακόπτη κεντρικού κλειδώματος. Ενεργοποίηση Πατήστε το e δύο φορές εντός 3 δευτερολέπτων. Τα αλάρμ αναβοσβήνουν πέντε φορές ως επιβεβαίωση. Απενεργοποίηση Για να ξεκλειδωθούν οι πόρτες, πατήστε το c στο τηλεχειριστήριο. Αντικλεπτικό σύστημα συναγερμού Το αντικλεπτικό σύστημα συναγερμού λειτουργεί συνδυαστικά με το σύστημα κεντρικού κλειδώματος. Παρακολουθεί τα εξής: τις πόρτες, την πόρτα του χώρου αποσκευών, το καπό καμπίνα επιβατών χώρο φόρτωσης την ανάφλεξη διακοπή της ηλεκτρικής τροφοδοσίας της σειρήνας του συναγερμού Ενεργοποίηση Όλες οι πόρτες και το καπό κινητήρα πρέπει να είναι κλειστά.

37 Κλειδιά, πόρτες και παράθυρα 35 Πατήστε το e για να ενεργοποιηθεί το αντικλεπτικό σύστημα συναγερμού. Τα αλάρμ ανάβουν δύο φορές, επιβεβαιώνοντας την ενεργοποίηση. Εάν τα αλάρμ δεν αναβοσβήνουν κατά την ενεργοποίηση, σημαίνει ότι κάποια πόρτα ή το καπό κινητήρα δεν έχει κλείσει καλά. Επισήμανση Τυχόν τροποποιήσεις στο εσωτερικό του οχήματος, όπως π.χ. η τοποθέτηση καλυμμάτων στα καθίσματα και τα ανοικτά παράθυρα, μπορεί να παρεμποδίσουν τη λειτουργία του συστήματος παρακολούθησης της καμπίνας επιβατών. Απενεργοποίηση Με το ξεκλείδωμα του οχήματος ή το άνοιγμα του διακόπτη ανάφλεξης, απενεργοποιείται το αντικλεπτικό σύστημα συναγερμού. Τα αλάρμ ανάβουν μία φορά, επιβεβαιώνοντας την απενεργοποίηση. Επισήμανση Εάν ενεργοποιηθεί ο συναγερμός, η σειρήνα του συναγερμού δεν θα σταματήσει να ηχεί εάν ξεκλειδώσετε το όχημα με το κλειδί. Για να σταματήσει να ηχεί η σειρήνα, ανοίξτε το διακόπτη ανάφλεξης. Εάν έχει ενεργοποιηθεί ο συναγερμός, τα αλάρμ δεν θα αναβοσβήσουν κατά την απενεργοποίηση. Ενεργοποίηση χωρίς επιτήρηση του χώρου επιβατών Απενεργοποιείτε τη λειτουργία επιτήρησης του χώρου επιβατών π.χ. όταν μέσα στο όχημα πρόκειται να παραμείνουν άνθρωποι ή κάποιο κατοικίδιο ή όταν έχετε προγραμματίσει τον ανεξάρτητο θερμαντήρα να τεθεί σε λειτουργία με το χρονοδιακόπτη ή το τηλεχειριστήριο. Ανάλογα με τη διαμόρφωση του οχήματος: πατήστε και κρατήστε πατημένο το e, ή ανοίξτε και κλείστε το διακόπτη ανάφλεξης δύο φορές γρήγορα, και στη συνέχεια κλείστε τις πόρτες και οπλίστε το αντικλεπτικό σύστημα συναγερμού Ακούγεται ένα ηχητικό σήμα ως επιβεβαίωση. Η κατάσταση θα παραμείνει μέχρι να ξεκλειδώσουν οι πόρτες. Συναγερμός Όταν ενεργοποιηθεί, ο συναγερμός ηχεί μέσω μιας ανεξάρτητης ηλεκτρικής σειρήνας μπαταρίας, ενώ ταυτόχρονα αναβοσβήνουν τα αλάρμ. Ο αριθμός και η διάρκεια των σημάτων συναγερμού ορίζονται από τη νομοθεσία. Εάν η μπαταρία του οχήματος αποσυνδεθεί ή εάν διακοπεί η ηλεκτρική της τροφοδοσία, θα ενεργοποιηθεί η σειρήνα του συναγερμού. Εάν πρέπει να αποσυνδέσετε την μπαταρία του

38 36 Κλειδιά, πόρτες και παράθυρα οχήματος, απενεργοποιήστε πρώτα το αντικλεπτικό σύστημα συναγερμού. Για τη σίγαση της σειρήνας συναγερμού (εάν έχει ενεργοποιηθεί) και, επομένως, την απενεργοποίηση του αντικλεπτικού συστήματος συναγερμού, επανασυνδέστε την μπαταρία του οχήματος και ξεκλειδώστε το όχημα με το κουμπί c του τηλεχειριστηρίου (ή ανοίξτε το διακόπτη ανάφλεξης). Σύστημα ακινητοποίησης (Immobiliser) Το σύστημα αποτελεί μέρος του διακόπτη ανάφλεξης και ελέγχει αν επιτρέπεται η εκκίνηση του οχήματος με το χρησιμοποιούμενο κλειδί. Το σύστημα ακινητοποίησης (immobiliser) ενεργοποιείται αυτόματα μόλις το κλειδί αφαιρεθεί από το διακόπτη ανάφλεξης, καθώς επίσης και εάν το κλειδί παραμείνει στο διακόπτη ανάφλεξης όταν ο κινητήρας είναι σβηστός. Εάν ο κινητήρας δεν τίθεται σε λειτουργία, κλείστε το διακόπτη ανάφλεξης και αφαιρέστε το κλειδί, περιμένετε περίπου 2 δευτερόλεπτα και στη συνέχεια δοκιμάστε ξανά να τον θέσετε σε λειτουργία. Εάν η προσπάθεια εκκίνησης είναι ανεπιτυχής, επιχειρήστε να θέσετε τον κινητήρα σε λειτουργία χρησιμοποιώντας το εφεδρικό κλειδί και απευθυνθείτε σε ένα συνεργείο. Επισήμανση Το σύστημα ακινητοποίησης (immobiliser) δεν κλειδώνει τις πόρτες. Πρέπει πάντοτε να κλειδώνετε το όχημα όταν πρόκειται να απομακρυνθείτε και να ενεργοποιείτε το αντικλεπτικό σύστημα συναγερμού 3 23, Εξωτερικοί καθρέπτες Σφαιρικό σχήμα Ο κυρτός εξωτερικός καθρέπτης διαθέτει μια ασφαιρική περιοχή και μειώνει τα "τυφλά" σημεία. Λόγω του σχήματος των καθρεπτών, τα αντικείμενα απεικονίζονται μικρότερα απ' ό,τι στην πραγματικότητα, που σημαίνει ότι μπορεί να μην υπολογίσετε σωστά την απόσταση των αντικειμένων. Χειροκίνητη ρύθμιση Ρυθμίστε τους καθρέπτες περιστρέφοντας το μοχλό προς την κατεύθυνση που επιθυμείτε.

39 Κλειδιά, πόρτες και παράθυρα 37 Οι κάτω καθρέπτες δεν είναι ρυθμιζόμενοι. Ηλεκτρική ρύθμιση Οι κάτω καθρέπτες δεν είναι ρυθμιζόμενοι. Αναδιπλούμενοι καθρέπτες Θέση στάθμευσης Μπορείτε να αναδιπλώσετε τους εξωτερικούς καθρέπτες ασκώντας μικρή πίεση στο εξωτερικό άκρο του κελύφους, π.χ. όταν θέλετε να σταθμεύσετε σε στενό χώρο. Θερμαινόμενοι καθρέπτες Ανοίξτε τον διακόπτη ανάφλεξης για να χειριστείτε τους ηλεκτρικούς εξωτερικούς καθρέπτες. Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη, ρυθμίζοντας το χειριστήριο στην αριστερή ή στη δεξιά θέση και, κατόπιν, περιστρέψτε το χειριστήριο για να ρυθμίσετε τον καθρέπτη. Όταν το χειριστήριο βρίσκεται στην κεντρική θέση, κανένας καθρέπτης δεν είναι επιλεγμένος. Για την ασφάλεια των πεζών, οι εξωτερικοί καθρέπτες αναδιπλώνονται από τη συνήθη θέση τους εάν χτυπηθούν με αρκετή δύναμη. Επαναφέρετε τους καθρέπτες στη θέση τους ασκώντας μικρή πίεση στο κέλυφος του καθρέπτη. Ενεργοποιούνται πατώντας το Ü σε οποιοδήποτε από τα δύο συστήματα. Η λυχνία LED ανάβει στο κουμπί όσο λειτουργούν.

40 38 Κλειδιά, πόρτες και παράθυρα Εσωτερικοί καθρέπτες Ευρυγώνιος καθρέπτης Χειροκίνητη μείωση της αντανάκλασης Το σύστημα θέρμανσης λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Σύστημα κλιματισμού Ηλεκτρονικό σύστημα κλιματισμού Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη. Ανάλογα με το όχημα, υπάρχει ένας μεγάλος κυρτός καθρέπτης στο σκιάδιο του συνοδηγού, χάρη στον οποίο βελτιώνεται η ορατότητα και μειώνονται τα τυφλά σημεία.

41 Παράθυρα Ευρεία οθόνη Αυτοκόλλητα στο παρμπρίζ Μην κολλάτε αυτοκόλλητα, π.χ. αυτοκόλλητα διοδίων ή παρόμοια, στο παρμπρίζ στην περιοχή του εσωτερικού καθρέπτη. Διαφορετικά, η ζώνη ανίχνευσης του αισθητήρα στο κέλυφος του καθρέπτη μπορεί να είναι περιορισμένη. Χειροκίνητα παράθυρα Μπορείτε να ανοίξετε ή να κλείσετε τα παράθυρα από το γρύλο του αντίστοιχου παραθύρου. Προσέχετε τα παράθυρα όταν τα κλείνετε. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί ενώ κλείνουν τα παράθυρα. Ανοίξτε το διακόπτη ανάφλεξης για να τεθούν σε λειτουργία τα ηλεκτρικά παράθυρα. Κλειδιά, πόρτες και παράθυρα 39 Στα οχήματα με λειτουργία αυτόματου ανοίγματος για το παράθυρο του οδηγού - όταν το παράθυρο ανοίγει, αν χρησιμοποιήσετε τον διακόπτη ξανά, η κίνηση του παραθύρου διακόπτεται. Σε περίπτωση δυσκολίας λόγω παγετού ή παρόμοιων εμποδίων, πιέστε το διακόπτη αρκετές φορές μέχρι να κλείσει το παράθυρο σταδιακά. Υπερφόρτωση Όταν τα παράθυρα κινούνται επανειλημμένα σε σύντομα χρονικά διαστήματα, η λειτουργία τους απενεργοποιείται για κάποιο διάστημα. Ηλεκτρικά παράθυρα 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε τα ηλεκτρικά παράθυρα. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Χρησιμοποιήστε το διακόπτη για το αντίστοιχο παράθυρο πιέζοντάς τον για να το ανοίξετε ή τραβώντας τον για να το κλείσετε.

42 40 Κλειδιά, πόρτες και παράθυρα Πίσω παράθυρα Συρόμενα παράθυρα Άνοιγμα πλευρικών παραθύρων Πιέστε το μάνδαλο και σύρετε το παράθυρο για να το ανοίξετε. Βεβαιωθείτε ότι το μάνδαλο έχει ασφαλίσει όταν το κλείσετε. Πιέστε το μάνδαλο και σύρετε το παράθυρο για να το ανοίξετε. Βεβαιωθείτε ότι το μάνδαλο έχει ασφαλίσει όταν το κλείσετε. Τραβήξτε τη λαβή για να ανοίξετε το παράθυρο. Επισήμανση Ανάλογα με το όχημα, ορισμένα παράθυρα μπορεί να μην ανοίγουν εντελώς.

43 Κλειδιά, πόρτες και παράθυρα 41 Έξοδος κινδύνου Θερμαινόμενο πίσω παρμπρίζ Για έξοδο κινδύνου από το όχημα, χρησιμοποιήστε το σφυρί 1 για να σπάσετε το τζάμι 2. Ανάλογα με την έκδοση, ως έξοδο κινδύνου μπορείτε να χρησιμοποιήσετε τη γυάλινη οροφή Ενεργοποιούνται πατώντας το Ü σε οποιοδήποτε από τα δύο συστήματα. Η λυχνία LED ανάβει στο κουμπί όσο λειτουργούν. Το σύστημα θέρμανσης λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Σύστημα κλιματισμού Ηλεκτρονικό σύστημα κλιματισμού Σκιάδια Τα σκιάδια μπορούν να αναδιπλωθούν προς τα κάτω ή να τοποθετηθούν στο πλάι για προστασία από το εκτυφλωτικό φως.

44 42 Κλειδιά, πόρτες και παράθυρα Εάν τα σκιάδια διαθέτουν ενσωματωμένο καθρεπτάκι, το κάλυμμα για το καθρεπτάκι πρέπει να είναι κλειστό όταν οδηγείτε. Τα σκιάδια μπορεί να διαθέτουν επίσης μια θήκη για αποκόμματα εισιτηρίων στάθμευσης κ.λπ. Ευρυγώνιος καθρέπτης Οροφή Ηλιοροφή Έξοδος κινδύνου Σε περίπτωση έκτακτης ανάγκης, μπορείτε να σπάσετε το τζάμι. Χρησιμοποιήστε το σφυρί για να σπάσετε το τζάμι. Ανάλογα με την έκδοση, ως έξοδο κινδύνου μπορείτε να χρησιμοποιήσετε τα παράθυρα 3 40.

45 Καθίσματα, προσκέφαλα Προσκέφαλα Μπροστινά καθίσματα Θέση καθίσματος Ρύθμιση καθίσματος Υποβραχιόνιο Θέρμανση Πίσω καθίσματα Ζώνες ασφαλείας Ζώνη ασφαλείας τριών σημείων Σύστημα αερόσακων Σύστημα μπροστινών αερόσακων Σύστημα πλευρικών αερόσακων Απενεργοποίηση αερόσακων Παιδικά καθίσματα ασφαλείας Θέσεις εγκατάστασης παιδικού καθίσματος ασφαλείας Παιδικά καθίσματα ασφαλείας ISOFIX Παιδικά καθίσματα ασφαλείας με άνω σημεία πρόσδεσης Προσκέφαλα Θέση 9 Προειδοποίηση Όταν οδηγείτε, το προσκέφαλο πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. Το επάνω άκρο του προσκέφαλου πρέπει να ανέρχεται στο επάνω άκρο του κεφαλιού. Εάν αυτό δεν είναι εφικτό στην περίπτωση πολύ ψηλών επιβατών ρυθμίστε το στην ψηλότερη Καθίσματα, προσκέφαλα 43 θέση, ή στη χαμηλότερη θέση στην περίπτωση ιδιαίτερα μικρόσωμων επιβατών. Ρύθμιση ύψους Τραβήξτε προς τα πάνω το προσκέφαλο για να το ανεβάσετε ή πατήστε την ασφάλεια και κατεβάστε το προσκέφαλο. Βεβαιωθείτε ότι το προσκέφαλο έχει ασφαλίσει. Επισήμανση Στο προσκέφαλο του καθίσματος συνοδηγού μπορούν να προσαρτηθούν εγκεκριμένα αξεσουάρ μόνο εάν στο κάθισμα δεν κάθεται επιβάτης.

46 44 Καθίσματα, προσκέφαλα Αφαίρεση Πιέστε και τις δύο ασφάλειες, τραβήξτε το προσκέφαλο προς τα πάνω και αφαιρέστε το. Τοποθετήστε τα προσκέφαλα σε ασφαλές σημείο στο χώρο φόρτωσης. Μην οδηγείτε με βγαλμένα τα προσκέφαλα εάν στο κάθισμα κάθεται επιβάτης. Μπροστινά καθίσματα Θέση καθίσματος 9 Προειδοποίηση Όταν οδηγείτε, το κάθισμα πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. Καθίστε έτσι, ώστε η λεκάνη σας να βρίσκεται όσο το δυνατόν πιο πίσω και να εφάπτεται στην πλάτη του καθίσματος. Ρυθμίστε την απόσταση ανάμεσα στο κάθισμα και τα πεντάλ έτσι, ώστε τα πόδια σας να είναι ελαφρώς λυγισμένα όταν πατάτε τα πεντάλ. Σύρετε το κάθισμα του συνοδηγού όσο το δυνατόν πιο πίσω. Καθίστε έτσι, ώστε οι ώμοι σας να βρίσκονται όσο το δυνατόν πιο πίσω και να εφάπτονται στην πλάτη του καθίσματος. Ρυθμίστε την ανάκλιση της πλάτης του καθίσματος έτσι, ώστε να μπορείτε να φτάνετε εύκολα στο τιμόνι με τους αγκώνες ελαφρά λυγισμένους. Όταν στρίβετε το τιμόνι, οι ώμοι πρέπει να εφάπτονται στην πλάτη του καθίσματος. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω. Συνιστώμενη μέγιστη ανάκλιση 25 περίπου. Ρυθμίστε το τιμόνι Ρυθμίστε το ύψος του καθίσματος τόσο ψηλά, ώστε να έχετε καλή ορατότητα προς όλες τις πλευρές και να μπορείτε να βλέπετε όλα τα όργανα στον πίνακα οργάνων. Ανάμεσα στο κεφάλι σας και την

47 οροφή πρέπει να υπάρχει απόσταση τουλάχιστον μιας παλάμης. Οι μηροί πρέπει να ακουμπούν ελαφρά στο κάθισμα και όχι να πιέζονται προς τα κάτω. Ρυθμίστε το προσκέφαλο Ρυθμίστε το ύψος της ζώνης ασφαλείας Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας έτσι, ώστε να εφαρμόζει στο φυσικό σχήμα της σπονδυλικής σας στήλης Ρύθμιση θέσης καθίσματος Καθίσματα, προσκέφαλα 45 Ρύθμιση θέσης καθίσματος με ανάρτηση Ρύθμιση καθίσματος 9 Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι. Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Προσπαθήστε να μετακινήσετε το κάθισμα εμπρός-πίσω για να βεβαιωθείτε ότι το κάθισμα έχει ασφαλίσει στη θέση του. Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Προσπαθήστε να μετακινήσετε το κάθισμα εμπρός-πίσω για να βεβαιωθείτε ότι το κάθισμα έχει ασφαλίσει στη θέση του. 9 Προειδοποίηση Ποτέ μη ρυθμίζετε τα καθίσματα ενώ οδηγείτε, διότι μπορεί να μετακινηθούν ανεξέλεγκτα.

48 46 Καθίσματα, προσκέφαλα Πλάτες καθισμάτων Πλάτες καθίσματος με ανάρτηση Ύψος καθίσματος Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Αφήστε το κάθισμα να ασφαλίσει με το χαρακτηριστικό ήχο. Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Αφήστε το κάθισμα να ασφαλίσει με το χαρακτηριστικό ήχο. Απαιτείται επανειλημμένη κίνηση του μοχλού Προς τα πάνω : ανύψωση του καθίσματος Προς τα κάτω : βύθιση του καθίσματος

49 Ύψος καθίσματος με ανάρτηση Υποστήριγμα οσφυϊκής χώρας Καθίσματα, προσκέφαλα 47 Μηχανισμός υποστήριξης οσφυϊκής χώρας του καθίσματος με ανάρτηση Τραβήξτε προς τα πάνω τον μπροστινό μοχλό απασφάλισης για να ρυθμίσετε το ύψος του μπροστινού τμήματος του καθίσματος. Τραβήξτε προς τα πάνω τον πίσω μοχλό απασφάλισης για να ρυθμίσετε το ύψος του πίσω τμήματος του καθίσματος. Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας όπως σας εξυπηρετεί. Αύξηση και μείωση της υποστήριξης: γυρίστε το περιστροφικό κουμπί χωρίς να πιέζετε την πλάτη του καθίσματος. Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας όπως σας εξυπηρετεί. Πιέστε τη φούσκα επανειλημμένα (βρίσκεται στην κάτω πλευρά του μηχανισμού) για να αυξήσετε την υποστήριξη. Πατήστε το κουμπί απενεργοποίησης (βρίσκεται στην μπροστινή πλευρά του μηχανισμού) για να μειώσετε την υποστήριξη.

50 48 Καθίσματα, προσκέφαλα Ευαισθησία καθίσματος με ανάρτηση Ρύθμιση περιστρεφόμενου καθίσματος Ρύθμιση θέσης καθίσματος Γωνία έδρας καθίσματος Μετακινήστε τη λαβή 3 για να ρυθμίσετε τη γωνία της έδρας του καθίσματος. Υποστήριγμα οσφυϊκής χώρας Γυρίστε το περιστροφικό κουμπί για να ρυθμίσετε την ευαισθησία της ανάρτησης του καθίσματος. στροφή δεξιά : πιο σκληρή στροφή : πιο μαλακή αριστερά Μετακινήστε τη λαβή 2, σύρετε το κάθισμα, αφήστε τη λαβή. Προσπαθήστε να μετακινήσετε το κάθισμα εμπρός-πίσω για να βεβαιωθείτε ότι το κάθισμα έχει ασφαλίσει στη θέση του. Πλάτες καθισμάτων Τραβήξτε τον μοχλό 1, ρυθμίστε την κλίση και αφήστε τον μοχλό. Αφήστε το κάθισμα να ασφαλίσει με το χαρακτηριστικό ήχο. Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας όπως σας εξυπηρετεί. Πιέστε τη φούσκα 8 επανειλημμένα (βρίσκεται στην κάτω πλευρά του μηχανισμού) για να αυξήσετε την υποστήριξη. Πατήστε το κουμπί απασφάλισης 7 για να μειώσετε την υποστήριξη.

51 Καθίσματα, προσκέφαλα 49 Ρύθμιση θέσης έδρας καθίσματος Τραβήξτε πάνω τη λαβή 5, μετακινήστε τη βάση του καθίσματος προς τα πίσω ή προς τα εμπρός, αφήστε τη λαβή. Υποβραχιόνια Για να ρυθμίσετε το ύψος των υποβραχιονίων, γυρίστε το περιστροφικό κουμπί 4 ή 9. Περιστροφή του καθίσματος Το κάθισμα του οδηγού μπορεί να περιστραφεί έως 180 από την μπροστινή ευθεία θέση, π.χ. για ευκολότερη πρόσβαση στον χώρο φόρτωσης όταν το όχημα είναι σταματημένο και ο κινητήρας σβηστός. Πριν περιστρέψετε το κάθισμα, κάντε τις παρακάτω προετοιμασίες: Απασφαλίστε τη ζώνη ασφαλείας. Ανεβάστε τα υποβραχιόνια. Σύρετε το κάθισμα όσο το δυνατόν πιο πίσω. Ρυθμίστε τη γωνία της βάσης του καθίσματος στην κατώτατη θέση της. Ρυθμίστε την ανάκλιση της πλάτης του καθίσματος στην κάθετη θέση. Ανοίξτε την πόρτα του οδηγού. Τραβήξτε πάνω τη λαβή 6, περιστρέψτε το κάθισμα από την μπροστινή ευθεία θέση, αφήστε τη λαβή. Επαναφέρετε πάντοτε το κάθισμα στην μπροστινή ευθεία θέση πριν οδηγήσετε και βεβαιωθείτε ότι το κάθισμα έχει ασφαλίσει στη θέση του πριν ξεκινήσετε. Υποβραχιόνιο Μπορείτε να αναδιπλώσετε τα υποβραχιόνια προς τα πάνω όταν δεν τα χρειάζεστε. Θέρμανση Πιέστε ß για το αντίστοιχο κάθισμα. Η LED στο διακόπτη ανάβει. Πιέστε το άλλο άκρο του διακόπτη, για να απενεργοποιήσετε τη θέρμανση. Η θέρμανση του καθίσματος ελέγχεται θερμοστατικά και απενεργοποιείται αυτόματα όταν η θερμοκρασία του καθίσματος είναι ικανοποιητική. Η λυχνία LED στο κουμπί ανάβει όταν το

52 50 Καθίσματα, προσκέφαλα σύστημα είναι ενεργοποιημένο, όχι μόνο όταν η λειτουργία θέρμανσης είναι ενεργή. Η παρατεταμένη χρήση του συστήματος θέρμανσης στη μέγιστη ρύθμιση για άτομα με ευαίσθητο δέρμα δεν συνιστάται. Το σύστημα θέρμανσης καθισμάτων λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία. Πίσω καθίσματα Πρόσβαση στο πίσω κάθισμα 9 Προειδοποίηση Βεβαιωθείτε ότι η πλάτη του καθίσματος έχει επιστρέψει στη σωστή της θέση και ότι οι πόρπες των ζωνών ασφαλείας έχουν προσδεθεί σωστά. Πρόσδεση ζώνης ασφαλείας Αφαιρούμενα πίσω καθίσματα 9 Προειδοποίηση Ανάλογα με την έκδοση, για ευκολότερη πρόσβαση στα πίσω καθίσματα, τραβήξτε τον μοχλό απασφάλισης και αναδιπλώστε την πλάτη του καθίσματος προς τα εμπρός. Ποτέ μην αφαιρείτε τα πίσω καθίσματα ενώ οδηγείτε, διότι μπορεί να μετακινηθούν ανεξέλεγκτα. Αφαίρεση Σε ορισμένες εκδόσεις, ο χώρος φορτίου μπορεί να αυξηθεί αφαιρώντας τα πίσω καθίσματα.

53 Καθίσματα, προσκέφαλα 51 9 Προειδοποίηση Τα αφαιρούμενα πίσω καθίσματα είναι βαριά! Μην επιχειρήσετε να τα αφαιρέσετε χωρίς βοήθεια. Τοποθετήστε τους οδηγούς του καθίσματος ακριβώς πίσω από τα μπροστινά σημεία στερέωσης στο δάπεδο, και σύρετε το κάθισμα προς τα εμπρός για να ασφαλίσει. Τοποθέτηση Προσοχή Τραβήξτε προς τα πάνω τον μοχλό 1 και στις δύο πλευρές του καθίσματος - οι πείροι 2 προεξέχουν και είναι πλέον ορατοί ως ένδειξη ότι το κάθισμα είναι απασφαλισμένο. Μετακινήστε το κάθισμα προς τα πίσω για να το αποσπάσετε από τα σημεία στερέωσης του δαπέδου. Σηκώστε το κάθισμα για να το αφαιρέσετε. Τα καθίσματα της 2ης και της 3ης σειράς καθισμάτων δεν μπορούν να τοποθετηθούν το ένα στη θέση του άλλου και γι αυτό πρέπει να τοποθετούνται στην αρχική τους θέση. Το κάθισμα ασφαλίζει αυτόματα και οι πείροι 3 δεν είναι πλέον ορατοί, ως ένδειξη ότι το κάθισμα είναι ασφαλισμένο.

54 52 Καθίσματα, προσκέφαλα Προσοχή Όταν τοποθετείτε τα πίσω καθίσματα, βεβαιωθείτε ότι έχουν τοποθετηθεί σωστά στα σημεία στερέωσης στο δάπεδο και ότι τα ελάσματα ασφάλισης έχουν κουμπώσει σωστά. 1. Απασφαλίστε την εξωτερική στερέωση. 2. Απασφαλίστε την εσωτερική στερέωση. 3. Ανασηκώστε το κάθισμα από την εξωτερική πλευρά και μετακινήστε το κάθισμα προς το κέντρο του οχήματος. Ζώνες ασφαλείας Combi, λεωφορείο Αφαίρεση Με το εργαλείο από το σετ εργαλείων στο ντουλαπάκι συνοδηγού γυρίστε τους μοχλούς, για να ξεκλειδώσετε το κάθισμα. 9 Προειδοποίηση Τα αφαιρούμενα πίσω καθίσματα είναι βαριά! Μην επιχειρήσετε να τα αφαιρέσετε χωρίς βοήθεια. Τοποθέτηση 1. Τοποθετήστε το κάθισμα πάνω από τα σημεία στερέωσης. 2. Κατεβάστε το κάθισμα μέχρι να κουμπώσει. 3. Βεβαιωθείτε ότι το κάθισμα είναι κλειδωμένο με ασφάλεια στη θέση του. Οι ζώνες ασφαλείας ασφαλίζουν σε περίπτωση απότομης επιτάχυνσης ή επιβράδυνσης του οχήματος, συγκρατώντας τους επιβάτες στη θέση τους. Επομένως, ο κίνδυνος τραυματισμού μειώνεται σημαντικά.

55 Καθίσματα, προσκέφαλα 53 9 Προειδοποίηση Προσδένετε πάντοτε τη ζώνη ασφαλείας πριν ξεκινήσετε. Σε περίπτωση ατυχήματος, τα άτομα που δεν φορούν ζώνη ασφαλείας θέτουν σε κίνδυνο τόσο τη ζωή των συνεπιβατών τους όσο και τη δική τους. Οι ζώνες ασφαλείας έχουν σχεδιαστεί για χρήση μόνο από ένα άτομο κάθε φορά. Παιδικό κάθισμα ασφαλείας Ελέγχετε ανά διαστήματα όλα τα μέρη του συστήματος ζωνών ασφαλείας για να διαπιστώσετε εάν έχουν υποστεί ζημιά και εάν λειτουργούν σωστά. Τα μέρη που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται. Μετά από ατύχημα, οι ζώνες ασφαλείας και οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο. Επισήμανση Βεβαιωθείτε ότι οι ζώνες δεν έχουν υποστεί ζημιά από τα παπούτσια ή από αιχμηρά αντικείμενα και ότι δεν έχουν παγιδευτεί. Φροντίστε ώστε να μην εισέλθει βρομιά στους μηχανισμούς τύλιξης των ζωνών ασφαλείας. Υπενθύμιση ζώνης ασφαλείας Τα μπροστινά καθίσματα διαθέτουν υπενθύμιση ζώνης ασφαλείας, η οποία επισημαίνεται μέσω της ενδεικτικής λυχνίας X στην κονσόλα οροφής ή δίπλα στα χειριστήρια κλιματισμού στο ταμπλό 3 91, Περιοριστές δύναμης που επενεργεί στις ζώνες ασφαλείας Στα μπροστινά καθίσματα, η δύναμη που επενεργεί στο σώμα των επιβατών μειώνεται χάρη στη βαθμιαία χαλάρωση της ζώνης σε περίπτωση σύγκρουσης. Προεντατήρες ζωνών ασφαλείας Σε περίπτωση μετωπικής ή οπίσθιας σύγκρουσης συγκεκριμένης σφοδρότητας, οι ζώνες ασφαλείας των μπροστινών καθισμάτων τεντώνουν. 9 Προειδοποίηση Σε περίπτωση ακατάλληλου χειρισμού (π.χ., αφαίρεση ή τοποθέτηση ζωνών ασφαλείας), οι προεντατήρες των ζωνών μπορούν να ενεργοποιηθούν. Η ενδεικτική λυχνία v 3 94 ανάβει συνεχώς ως ένδειξη ότι οι προεντατήρες των ζωνών ασφαλείας έχουν ενεργοποιηθεί. Οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο. Οι προεντατήρες των ζωνών ασφαλείας ενεργοποιούνται μόνο μία φορά. Επισήμανση Μην τοποθετείτε αξεσουάρ ή άλλα αντικείμενα που ενδέχεται να παρεμποδίσουν τη λειτουργία των προεντατήρων ζωνών ασφαλείας. Μην τροποποιείτε τα εξαρτήματα των προεντατήρων ζωνών ασφαλείας, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος.

56 54 Καθίσματα, προσκέφαλα Ζώνη ασφαλείας τριών σημείων Πρόσδεση Ρύθμιση ύψους Τραβήξτε τη ζώνη έξω από το μηχανισμό τύλιξης, περάστε τη διαγώνια του σώματός σας φροντίζοντας να μην έχει συστραφεί και εισάγετε το μεταλλικό έλασμα στην πόρπη. Τεντώνετε τακτικά το οριζόντιο τμήμα της ζώνης ενώ οδηγείτε, τραβώντας απότομα το διαγώνιο τμήμα της ζώνης. Εάν φοράτε φαρδιά ή χοντρά ρούχα, η ζώνη δεν μπορεί να εφαρμόσει σφικτά. Ανάμεσα στη ζώνη και το σώμα σας δεν πρέπει να υπάρχουν αντικείμενα όπως τσάντες ή κινητά τηλέφωνα. 9 Προειδοποίηση Η ζώνη δεν πρέπει να περνά επάνω από σκληρά ή εύθραυστα αντικείμενα στις τσέπες σας. Υπενθύμιση ζώνης ασφαλείας X Τραβήξτε ελαφρά τη ζώνη έξω από το μηχανισμό τύλιξης. 2. Μετακινήστε τη ρύθμιση του καθίσματος προς τα πάνω ή πιέστε το κουμπί, για να απασφαλιστεί, και σπρώξτε τη ρύθμιση του καθίσματος προς τα κάτω.

57 Καθίσματα, προσκέφαλα 55 Αφαίρεση Χρήση της ζώνης ασφαλείας κατά την κύηση Ρυθμίστε το ύψος της ζώνης έτσι, ώστε να διέρχεται διαγώνια του ώμου σας. Δεν πρέπει να περνά από το λαιμό ή το βραχίονά σας. 9 Προειδοποίηση Μη ρυθμίζετε τη ζώνη ενώ οδηγείτε. Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. 9 Προειδοποίηση Το οριζόντιο τμήμα της ζώνης πρέπει να περνά όσο το δυνατόν πιο χαμηλά στη λεκάνη ώστε να μην ασκεί πίεση στην κοιλιά.

58 56 Καθίσματα, προσκέφαλα Σύστημα αερόσακων Το σύστημα αερόσακων αποτελείται από διάφορα μεμονωμένα συστήματα ανάλογα με το επίπεδο εξοπλισμού. Όταν οι αερόσακοι ενεργοποιηθούν, φουσκώνουν σε χιλιοστά του δευτερολέπτου. Ξεφουσκώνουν επίσης τόσο γρήγορα που συχνά δεν γίνονται καν αντιληπτοί κατά τη σύγκρουση. 9 Προειδοποίηση Σε περίπτωση λανθασμένης χρήσης, τα συστήματα αερόσακων μπορεί να ενεργοποιηθούν με εκρηκτικό τρόπο. Επισήμανση Το ηλεκτρονικό σύστημα ελέγχου των συστημάτων αερόσακων και των προεντατήρων των ζωνών ασφαλείας βρίσκεται στην περιοχή της κεντρικής κονσόλας. Μην τοποθετείτε μαγνητικά αντικείμενα σε αυτή την περιοχή. Μην κολλήσετε κανένα αντικείμενο στα καλύμματα των αερόσακων και μην τα καλύψετε με άλλα υλικά. Κάθε αερόσακος ενεργοποιείται μόνο μία φορά. Οι αερόσακοι που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται σε συνεργείο. Επιπλέον, μπορεί να χρειαστεί να αντικατασταθεί το τιμόνι, το ταμπλό, μέρη των επενδύσεων, τα στεγανοποιητικά λάστιχα των θυρών, οι χειρολαβές και τα καθίσματα. Μην τροποποιείτε το σύστημα αερόσακων, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος. Όταν οι αερόσακοι ανοίγουν, το θερμά αέρια που εκλύονται μπορεί να προκαλέσουν εγκαύματα. Ενδεικτική λυχνία v για τα συστήματα αερόσακων Παιδικά καθίσματα ασφαλείας στο κάθισμα του συνοδηγού με συστήματα αερόσακων Προειδοποίηση σύμφωνα με τη διάταξη ECE R94.02: EN: NEVER use a rear-facing child restraint system on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the CHILD can occur. DE: Nach hinten gerichtete Kindersitze NIEMALS auf einem Sitz verwenden, der durch einen davor befindlichen AKTIVEN AIRBAG geschützt ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur Folge haben kann. FR: NE JAMAIS utiliser un siège d'enfant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLABLE ACTIF placé devant lui,

59 Καθίσματα, προσκέφαλα 57 sous peine d'infliger des BLESSURES GRAVES, voire MORTELLES à l'enfant. ES: NUNCA utilice un sistema de retención infantil orientado hacia atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES para el NIÑO. RU: ЗАПРЕЩАЕТСЯ устанавливать детское удерживающее устройство лицом назад на сиденье автомобиля, оборудованном фронтальной подушкой безопасности, если ПОДУШКА НЕ ОТКЛЮЧЕНА! Это может привести к СМЕРТИ или СЕРЬЕЗНЫМ ТРАВМАМ РЕБЕНКА. NL: Gebruik NOOIT een achterwaarts gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen. DA: Brug ALDRIG en bagudvendt autostol på et forsæde med AKTIV AIRBAG, BARNET kan komme I LIVSFARE eller komme ALVORLIGT TIL SKADE. SV: Använd ALDRIG en bakåtvänd barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG. DÖDSFALL eller ALLVARLIGA SKADOR kan drabba BARNET. FI: ÄLÄ KOSKAAN sijoita taaksepäin suunnattua lasten turvaistuinta istuimelle, jonka edessä on AKTIIVINEN TURVATYYNY, LAPSI VOI KUOLLA tai VAMMAUTUA VAKAVASTI. NO: Bakovervendt barnesikringsutstyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE SKADER. PT: NUNCA use um sistema de retenção para crianças voltado para trás num banco protegido com um AIRBAG ACTIVO na frente do mesmo, poderá ocorrer a PERDA DE VIDA ou FERIMENTOS GRAVES na CRIANÇA. IT: Non usare mai un sistema di sicurezza per bambini rivolto all'indietro su un sedile protetto da AIRBAG ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il BAMBINO! EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί ΘΑ ΝΑΣΙΜΟ ή ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙ ΣΜΟ. PL: NIE WOLNO montować fotelika dziecięcego zwróconego tyłem do kierunku jazdy na fotelu, przed którym znajduje się WŁĄCZONA PODUSZKA POWIETRZNA. Niezastosowanie się do tego zalecenia może być przyczyną ŚMIERCI lub POWAŻNYCH OBRAŻEŃ u DZIECKA. TR: Arkaya bakan bir çocuk emniyet sistemini KESİNLİKLE önünde bir AKTİF HAVA YASTIĞI ile korunmakta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞEKİLDE YARALANABİLİR. UK: НІКОЛИ не використовуйте систему безпеки для дітей, що встановлюється обличчям назад,

60 58 Καθίσματα, προσκέφαλα на сидінні з УВІМКНЕНОЮ ПОДУШКОЮ БЕЗПЕКИ, інакше це може призвести до СМЕРТІ чи СЕРЙОЗНОГО ТРАВМУВАННЯ ДИТИНИ. HU: SOHA ne használjon hátrafelé néző biztonsági gyerekülést előlről AKTÍV LÉGZSÁKKAL védett ülésen, mert a GYERMEK HALÁLÁT vagy KOMOLY SÉRÜLÉSÉT okozhatja. HR: NIKADA nemojte koristiti sustav zadržavanja za djecu okrenut prema natrag na sjedalu s AKTIVNIM ZRAČNIM JASTUKOM ispred njega, to bi moglo dovesti do SMRTI ili OZBILJNJIH OZLJEDA za DIJETE. SL: NIKOLI ne nameščajte otroškega varnostnega sedeža, obrnjenega v nasprotni smeri vožnje, na sedež z AKTIVNO ČELNO ZRAČNO BLAZINO, saj pri tem obstaja nevarnost RESNIH ali SMRTNIH POŠKODB za OTROKA. SR: NIKADA ne koristiti bezbednosni sistem za decu u kome su deca okrenuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred sedišta zato što DETE može da NASTRADA ili da se TEŠKO POVREDI. MK: НИКОГАШ не користете детско седиште свртено наназад на седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него, затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО. BG: НИКОГА не използвайте детска седалка, гледаща назад, върху седалка, която е защитена чрез АКТИВНА ВЪЗДУШНА ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на ДЕТЕТО. RO: Nu utilizaţi NICIODATĂ un scaun pentru copil îndreptat spre partea din spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa; acest lucru poate duce la DECESUL sau VĂTĂMAREA GRAVĂ a COPILULUI. CS: NIKDY nepoužívejte dětský zádržný systém instalovaný proti směru jízdy na sedadle, které je chráněno před sedadlem AKTIVNÍM AIRBAGEM. Mohlo by dojít k VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE. SK: NIKDY nepoužívajte detskú sedačku otočenú vzad na sedadle chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo VÁŽNYM ZRANENIAM DIEŤAŤA. LT: JOKIU BŪDU nemontuokite atgal atgręžtos vaiko tvirtinimo sistemos sėdynėje, prieš kurią įrengta AKTYVI ORO PAGALVĖ, nes VAIKAS GALI ŽŪTI arba RIMTAI SUSIŽALOTI. LV: NEKĀDĀ GADĪJUMĀ neizmantojiet uz aizmuguri vērstu bērnu sēdeklīti sēdvietā, kas tiek aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪBAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ. ET: ÄRGE kasutage tahapoole suunatud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kaitstud iste, sest see võib põhjustada LAPSE SURMA või TÕSISE VIGASTUSE.

61 Καθίσματα, προσκέφαλα 59 MT: QATT tuża trażżin għat-tfal li jħares lejn in-naħa ta wara fuq sit protett b AIRBAG ATTIV quddiemu; dan jista jikkawża l-mewt jew ĠRIEĦI SERJI lit-tfal. Πέραν της προειδοποίησης που απαιτείται σύμφωνα με το ECE R94.02, για λόγους ασφαλείας το παιδικό κάθισμα με φορά προς τα εμπρός πρέπει να χρησιμοποιείται μόνο σύμφωνα με τις οδηγίες και τους περιορισμούς στον πίνακα Η ετικέτα αερόσακου μπορεί να βρίσκεται και στις δύο πλευρές του σκιαδίου του συνοδηγού. 9 Κίνδυνος Μη χρησιμοποιείτε παιδικό κάθισμα ασφαλείας στο κάθισμα συνοδηγού όταν ο μετωπικός αερόσακος είναι ενεργός. Απενεργοποίηση αερόσακου Σύστημα μπροστινών αερόσακων Το σύστημα μπροστινών αερόσακων αποτελείται από έναν αερόσακο στο τιμόνι και έναν στο ταμπλό στην πλευρά του συνοδηγού. Αυτοί επισημαίνονται με τη λέξη AIRBAG. Επιπλέον, υπάρχει μια προειδοποιητική ετικέτα στο πλάι του ταμπλό, η οποία είναι ορατή όταν είναι ανοικτή η πόρτα του συνοδηγού. Το σύστημα μπροστινών αερόσακων ενεργοποιείται σε περίπτωση ατυχήματος συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον άνω κορμό και το κεφάλι του οδηγού και του συνοδηγού. 9 Προειδοποίηση Η βέλτιστη προστασία επιτυγχάνεται μόνο όταν το κάθισμα είναι σωστά ρυθμισμένο Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Τοποθετήστε τη ζώνη ασφαλείας σωστά και προσδέστε την. Μόνο τότε ο αερόσακος μπορεί να σας προστατεύσει.

62 60 Καθίσματα, προσκέφαλα Σύστημα πλευρικών αερόσακων Το σύστημα πλευρικών αερόσακων αποτελείται από έναν αερόσακο στην πλάτη κάθε μπροστινού καθίσματος. Ο αερόσακος αυτός επισημαίνεται με τη λέξη AIRBAG. Το σύστημα πλευρικών αερόσακων ενεργοποιείται σε περίπτωση ατυχήματος συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον επάνω κορμό και τη λεκάνη σε περίπτωση πλευρικής σύγκρουσης. 9 Προειδοποίηση Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Επισήμανση Χρησιμοποιείτε μόνο προστατευτικά καλύμματα καθισμάτων που έχουν εγκριθεί για το όχημα. Φροντίστε οι αερόσακοι να μην καλύπτονται. Απενεργοποίηση αερόσακων Τα συστήματα μετωπικών και πλευρικών αερόσακων για το κάθισμα του συνοδηγού πρέπει να απενεργοποιηθούν αν πρόκειται να τοποθετηθεί παιδικό κάθισμα ασφαλείας σε αυτό το κάθισμα, σύμφωνα με τις οδηγίες στους πίνακες με τις θέσεις τοποθέτησης παιδικού καθίσματος Οι προεντατήρες των ζωνών ασφαλείας και του αερόσακού οδηγού θα παραμείνουν ενεργοί. Μπορείτε να απενεργοποιήσετε τον αερόσακο συνοδηγού μέσω ενός διακόπτη στη δεξιά πλευρά του ταμπλό.

63 Καθίσματα, προσκέφαλα 61 Με τον διακόπτη ανάφλεξης κλειστό, ανοίξτε την μπροστινή πόρτα, πατήστε τον διακόπτη και γυρίστε τον αριστερά στη θέση OFF. Οι αερόσακοι του συνοδηγού απενεργοποιούνται και δεν θα ανοίξουν σε περίπτωση σύγκρουσης. Η ενδεικτική λυχνία W 3 94 παραμένει αναμμένη (στην κονσόλα οροφής ή δίπλα στα χειριστήρια κλιματισμού στο ταμπλό) και στο κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται σχετικό μήνυμα Μπορείτε να τοποθετήσετε ένα παιδικό κάθισμα ασφαλείας σύμφωνα με τον πίνακα θέσεων τοποθέτησης Στο κάθισμα του συνοδηγού δεν πρέπει να καθίσει ενήλικας. 9 Κίνδυνος Σε περίπτωση χρήσης παιδικού καθίσματος ασφαλείας ενώ ο αερόσακος του συνοδηγού είναι ενεργοποιημένος, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Κίνδυνος θανάσιμου τραυματισμού σε περίπτωση χρήσης από ενήλικα εάν ο αερόσακος του συνοδηγού είναι απενεργοποιημένος. Τα συστήματα αερόσακων για το κάθισμα του συνοδηγού θα ανοίξουν σε περίπτωση σύγκρουσης μόνο εάν η ενδεικτική λυχνία W δεν είναι αναμμένη. Εάν η ενδεικτική λυχνία A παραμένει αναμμένη σε συνδυασμό με τη λυχνία v, αυτό αποτελεί ένδειξη βλάβης στο σύστημα. Η θέση του διακόπτη μπορεί να έχει αλλάξει ακούσια με την ενεργοποίηση της ανάφλεξης. Απενεργοποιήστε και ενεργοποιήστε την ανάφλεξη ξανά και επαναφέρετε τη θέση του διακόπτη. Αν παραμένουν αναμμένα το A και το v, ζητήστε βοήθεια από κάποιο συνεργείο. Αλλάζετε την κατάσταση μόνο όταν το όχημα είναι ακινητοποιημένο με απενεργοποιημένη ανάφλεξη. Η κατάσταση διατηρείται έως την επόμενη αλλαγή. Ενδεικτική λυχνία W για την απενεργοποίηση αερόσακου 3 94.

64 62 Καθίσματα, προσκέφαλα Παιδικά καθίσματα ασφαλείας Συνιστούμε το παιδικό κάθισμα ασφαλείας Opel, το οποίο έχει κατασκευαστεί ειδικά για το αυτοκίνητο. Όταν χρησιμοποιείτε παιδικό κάθισμα ασφαλείας, λαμβάνετε υπόψη τις ακόλουθες οδηγίες χρήσης και εγκατάστασης, καθώς και τις οδηγίες που συνοδεύουν το παιδικό κάθισμα ασφαλείας. Τηρείτε πάντοτε τους τοπικούς ή εθνικούς κανονισμούς. Σε ορισμένες χώρες, απαγορεύεται η τοποθέτηση παιδικών καθισμάτων ασφαλείας σε ορισμένα καθίσματα. 9 Προειδοποίηση Όταν έχετε τοποθετήσει παιδικό κάθισμα ασφαλείας στο κάθισμα του συνοδηγού, το σύστημα αερόσακων για το κάθισμα του συνοδηγού πρέπει να είναι απενεργοποιημένο - διαφορετικά, εάν οι αερόσακοι ενεργοποιηθούν, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Αυτό ισχύει ιδιαίτερα όταν στο κάθισμα του συνοδηγού έχει τοποθετηθεί παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω. Απενεργοποίηση αερόσακου Ετικέτα αερόσακου Τα πίσω καθίσματα παρέχουν τις πιο άνετες θέσεις για τη στερέωση ενός παιδικού καθίσματος ασφαλείας. Τα παιδιά πρέπει να κάθονται σε παιδικό κάθισμα με φορά προς τα πίσω για όσο το δυνατόν μεγαλύτερο διάστημα. Με αυτό τον τρόπο διασφαλίζεται ότι η σπονδυλική στήλη του παιδιού, η οποία είναι ακόμη πολύ ευαίσθητη, υπόκειται σε λιγότερη καταπόνηση σε περίπτωση ατυχήματος. Κλειδαριές ασφαλείας παιδιών Επιλογή του σωστού καθίσματος Κατάλληλα είναι τα συστήματα ασφαλείας που πληρούν τους ισχύοντες κανονισμούς UN ECE. Ανατρέξτε στους νόμους και τις διατάξεις της εκάστοτε χώρας για την υποχρεωτική χρήση παιδικών καθισμάτων ασφαλείας. Εξακριβώστε αν το παιδικό κάθισμα ασφαλείας που πρόκειται να εγκαταστήσετε, είναι συμβατό με τον τύπο του οχήματος. Βεβαιωθείτε ότι η θέση τοποθέτησης του παιδικού καθίσματος ασφαλείας στο όχημα είναι σωστή, βλ. παρακάτω πίνακες. Τα παιδιά πρέπει να επιβιβάζονται και να αποβιβάζονται από το όχημα μόνο από την πλευρά που δεν κινούνται αυτοκίνητα. Όταν το παιδικό κάθισμα ασφαλείας δεν χρησιμοποιείται, ασφαλίζετε το κάθισμα με ζώνη ασφαλείας ή αφαιρέστε το από το όχημα. Τα παιδικά καθίσματα ασφαλείας μπορούν να στερεωθούν με στηρίγματα ISOFIX, άνω σημεία στερέωσης αν υπάρχουν, ή/και με ζώνη ασφαλείας τριών σημείων. Ανατρέξτε στους παρακάτω πίνακες.

65 Επισήμανση Μην κολλήσετε τίποτε επάνω στο παιδικό κάθισμα ασφαλείας και μην το καλύπτετε με άλλα υλικά. Εάν το παιδικό κάθισμα ασφαλείας υποστεί καταπόνηση σε περίπτωση ατυχήματος, πρέπει να αντικατασταθεί. Καθίσματα, προσκέφαλα 63

66 64 Καθίσματα, προσκέφαλα Θέσεις εγκατάστασης παιδικού καθίσματος ασφαλείας Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας Μπροστινά καθίσματα - Όλες οι εκδόσεις Κατηγορία βάρους και ηλικιακή ομάδα Μονό κάθισμα - πλευρά συνοδηγού 1) Κάθισμα τύπου πάγκου - πλευρά συνοδηγού χωρίς αερόσακο με αερόσακο χωρίς αερόσακο με αερόσακο Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών Μεσαία θέση ακριανό Μεσαία θέση U U 2) U U U 2) U 2) U U 2) U U U 2) U 2) U U 2) U U U 2) U 2) ακριανό 1) Εάν είναι ρυθμιζόμενο, βεβαιωθείτε ότι το κάθισμα βρίσκεται στην τέρμα πίσω θέση. Βεβαιωθείτε ότι η ζώνη ασφαλείας του οχήματος είναι όσο τον δυνατόν πιο ευθεία ανάμεσα στον ώμο και το επάνω σημείο στερέωσης. 2) Βεβαιωθείτε ότι ο αερόσακος συνοδηγού είναι απενεργοποιημένος όταν τοποθετείται παιδικό κάθισμα στο κάθισμα του συνοδηγού.

67 Καθίσματα, προσκέφαλα 65 Doublecab - πίσω καθίσματα Κατηγορία βάρους και ηλικιακή ομάδα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών Καθίσματα 2ης σειράς Ακριανό Μεσαία θέση U U U X X X

68 66 Καθίσματα, προσκέφαλα Combi - πίσω καθίσματα Κατηγορία βάρους και ηλικιακή ομάδα Καθίσματα 2ης σειράς Πλευρά οδηγού Πλευρά συνοδηγού εξωτερικό κάθισμα Μεσαίο κάθισμα εξωτερικό κάθισμα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών U 3), < X X X U 4), < UF 4), < UF 4) X U 4) UF 4) UF 4) X Καθίσματα 3ης σειράς 3) Μετακινήστε το μπροστινό κάθισμα τέρμα μπροστά για να τοποθετήσετε ένα παιδικό κάθισμα με φορά προς τα πίσω, και στη συνέχεια μετακινήστε το μπροστινό κάθισμα προς τα πίσω σύμφωνα με τις οδηγίες του παιδικού καθίσματος. 4) Παιδικό κάθισμα με φορά προς τα εμπρός - τοποθετήστε την πλάτη του παιδικού καθίσματος έτσι, ώστε να εφάπτεται στην πλάτη του καθίσματος του οχήματος. Ρυθμίστε το ύψος του προσκέφαλου ή αφαιρέστε το εάν είναι απαραίτητο. Μη σπρώχνετε το κάθισμα που βρίσκεται μπροστά από το παιδικό κάθισμα περισσότερο από τη μέση της διαδρομής του στους οδηγούς του και μη ρυθμίζετε την πλάτη του καθίσματος σε κλίση μεγαλύτερη από 25.

69 Καθίσματα, προσκέφαλα 67 Λεωφορείο - πίσω καθίσματα Κατηγορία βάρους και ηλικιακή ομάδα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών Πίσω καθίσματα X X X

70 68 Καθίσματα, προσκέφαλα Crew cab - πίσω καθίσματα Κατηγορία βάρους και ηλικιακή ομάδα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών Καθίσματα 2ης σειράς Ακριανό Μεσαία θέση U U U X X X U : κατάλληλο για παιδικό κάθισμα γενικής χρήσης για αυτή την κατηγορία βάρους και την ηλικιακή ομάδα, σε συνδυασμό με ζώνη ασφαλείας τριών σημείων. UF : κατάλληλο για παιδικό κάθισμα γενικής χρήσης με φορά προς τα εμπρός για αυτή την κατηγορία βάρους και την ηλικιακή ομάδα, σε συνδυασμό με ζώνη ασφαλείας τριών σημείων. < : κατάλληλο για παιδικό κάθισμα ασφαλείας ISOFIX με βάσεις στήριξης και σημεία στερέωσης, όπου υπάρχουν. Όταν τοποθετείτε ένα παιδικό κάθισμα με σύστημα στερέωσης ISOFIX, μπορείτε να χρησιμοποιήσετε μόνο παιδικό κάθισμα ασφαλείας εγκεκριμένο για το όχημα. Ανατρέξτε στην ενότητα "Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας ISOFIX". X : θέση καθίσματος ακατάλληλη για παιδιά αυτής της κατηγορίας βάρους και ηλικιακής ομάδας.

71 Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας ISOFIX Combi Κατηγορία βάρους Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Κατηγορία μεγέθους Στερέωση Μπροστινά καθίσματα Καθίσματα 2ης σειράς Πλευρά οδηγού εξωτερικό κάθισμα Καθίσματα, προσκέφαλα 69 Μεσαίο κάθισμα Πλευρά συνοδηγού εξωτερικό κάθισμα Ε ISO/R1 X IL X X X Ε ISO/R1 X IL X X X D ISO/R2 X IL X X X C ISO/R3 X IL X X X Ομάδα I: 9 έως 18 kg D ISO/R2 X IL X X X ή περίπου 8 μηνών έως C ISO/R3 X IL X X X 4 ετών B ISO/F2 X IL, IUF IL, IUF X X B1 ISO/F2X X IL, IUF IL, IUF X X A ISO/F3 X IL, IUF IL, IUF X X Καθίσματα 3ης σειράς

72 70 Καθίσματα, προσκέφαλα IL : κατάλληλο για συγκεκριμένα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στις κατηγορίες "ειδικό όχημα", "περιορισμένης χρήσης" ή "ημι-γενικής χρήσης". Το παιδικό κάθισμα ασφαλείας ISOFIX πρέπει να είναι εγκεκριμένο για τον τύπο του συγκεκριμένου οχήματος. IUF : κατάλληλο για παιδικά καθίσματα ασφαλείας ISOFIX με όψη προς τα εμπρός, κατηγορίας γενικής χρήσης, εγκεκριμένο για αυτήν την κατηγορία βάρους. X : κανένα παιδικό κάθισμα ασφαλείας ISOFIX εγκεκριμένο για αυτήν την κατηγορία βάρους. Κατηγορία μεγέθους ISOFIX και διάταξη καθίσματος A - ISO/F3 B - ISO/F2 B1 - ISO/F2X C - ISO/R3 D - ISO/R2 E - ISO/R1 : παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για παιδιά μέγιστης σωματικής διάπλασης στην κατηγορία βάρους 9 έως 18 kg. : παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg. : παιδικό κάθισμα ασφαλείας με όψη προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg. : παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μέγιστης σωματικής διάπλασης στην κατηγορία βάρους έως 18 kg. : παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για πιο μικρόσωμα παιδιά στην κατηγορία βάρους έως 18 kg. : παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μικρής ηλικίας στην κατηγορία βάρους έως 13 kg.

73 Καθίσματα, προσκέφαλα 71 Παιδικά καθίσματα ασφαλείας ISOFIX Παιδικά καθίσματα ασφαλείας με άνω σημεία πρόσδεσης Οι κρίκοι άνω σημείων πρόσδεσης βρίσκονται στην πίσω πλευρά του καθίσματος. Τα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στην κατηγορία γενικής χρήσης επισημαίνονται στον πίνακα ως IUF. Τα εγκεκριμένα για το όχημα ISOFIX παιδικά καθίσματα ασφαλείας ISOFIX πρέπει να στερεώνονται στις ειδικές βάσεις στήριξης. Όταν τοποθετείτε ένα κάθισμα χρησιμοποιώντας τις βάσεις στήριξης ISOFIX, πρέπει να χρησιμοποιήσετε παιδικό κάθισμα ασφαλείας ISOFIX γενικής χρήσης εγκεκριμένο για το όχημα. Οι επιτρεπόμενες θέσεις στερέωσης για τα παιδικά καθίσματα ασφαλείας ISOFIX επισημαίνονται στους πίνακες με τα σύμβολα <, IL και IUF. Εκτός από το σημείο στερέωσης ISOFIX, στερεώστε τον άνω ιμάντα πρόσδεσης στους κρίκους άνω σημείων πρόσδεσης. Ο ιμάντας πρέπει να περνά ανάμεσα από τα δύο στελέχη-οδηγούς του προσκέφαλου.

74 72 Αποθήκευση Αποθήκευση Αποθηκευτικοί χώροι Αποθηκευτικός χώρος στο ταμπλό Ντουλαπάκι συνοδηγού Ποτηροθήκες Μπροστινοί αποθηκευτικοί χώροι Θήκη γυαλιών ηλίου Πάνω κονσόλα Θήκη κάτω από κάθισμα Αποθηκευτικός χώρος στην οροφή Χώρος αποσκευών Κρίκοι πρόσδεσης Σύστημα διαχείρισης φορτίου Δίχτυ ασφαλείας Προειδοποιητικό τρίγωνο Κουτί πρώτων βοηθειών Πυροσβεστήρας Σύστημα σχάρας οροφής Σχάρα οροφής Πληροφορίες φόρτωσης Αποθηκευτικοί χώροι 9 Προειδοποίηση Μην τοποθετείτε βαριά ή αιχμηρά αντικείμενα στους αποθηκευτικούς χώρους. Διαφορετικά, οι επιβάτες του οχήματος μπορεί να τραυματιστούν από τα αντικείμενα, που θα εκτιναχθούν μέσα στο όχημα, σε περίπτωση απότομου φρεναρίσματος, απότομου ελιγμού ή ατυχήματος. Αποθηκευτικός χώρος στο ταμπλό Στο ταμπλό υπάρχουν αποθηκευτικοί χώροι, υποδοχές και θήκες. Στο επάνω μέρος του ταμπλό υπάρχει μια υποδοχή για τηλέφωνο ή/και μια κερματοθήκη με κλιπ για αποκόμματα εισιτηρίων. Η θήκη που βρίσκεται κεντρικά στο επάνω μέρος του ταμπλό διαθέτει καπάκι. Αναλόγιο εγγράφων Βγάλτε το αναλόγιο εγγράφων από το ταμπλό τραβώντας το από τη βάση του προς το μέρος σας και στη συνέχεια στρέψτε το προς τα κάτω.

75 Για να το τοποθετήσετε ξανά στη θέση του, σπρώξτε τη βάση του προς τα πάνω μέχρι το αναλόγιο να οριζοντιωθεί, και στη συνέχεια σπρώξτε το εντελώς μέσα. Ντουλαπάκι συνοδηγού Το ντουλαπάκι του συνοδηγού πρέπει να είναι κλειστό όταν οδηγείτε. Ψυγείο στο ντουλαπάκι του συνοδηγού Ποτηροθήκες Ποτηροθήκες υπάρχουν και στις δύο πλευρές του ταμπλό και κεντρικά στο κάτω μέρος του ταμπλό. Οι ποτηροθήκες μπορούν επίσης να χρησιμοποιηθούν για να συγκρατήσουν το αποσπώμενο σταχτοδοχείο Μπροστινοί αποθηκευτικοί χώροι Τρία άγκιστρα ενδυμάτων βρίσκονται στο διαχωριστικό πλαίσιο της καμπίνας Οι θήκες στις μπροστινές πόρτες περιλαμβάνουν θήκες για μπουκάλια. Αποθήκευση 73 Αναδιπλούμενη πλάτη καθίσματος συνοδηγού Η πλάτη του καθίσματος του συνοδηγού, όταν είναι αναδιπλωμένη εντελώς προς τα εμπρός, αξιοποιεί αποθηκευτικούς χώρους και ποτηροθήκες. Πρέπει να επαναφέρετε το ανοιγόμενο τραπεζάκι, το οποίο μπορείτε χρησιμοποιήσετε για να γράψετε ή να ακουμπήσετε έγγραφα, στην αρχική του θέση πριν ανασηκώσετε την πλάτη του καθίσματος.

76 74 Αποθήκευση Θήκη γυαλιών ηλίου Πάνω κονσόλα Θήκη κάτω από κάθισμα Τραβήξτε το κάλυμμα προς τα κάτω για να ανοίξει. Μην τη χρησιμοποιείτε για την αποθήκευση βαριών αντικειμένων. Το συνολικό βάρος σε αυτούς τους αποθηκευτικούς χώρους δεν πρέπει να υπερβαίνει τα 5 kg. Χρησιμοποιώντας τις δύο θηλιές στην έδρα του καθίσματος συνοδηγού, τραβήξτε την έδρα προς τα εμπρός για να αποκτήσετε πρόσβαση στον αποθηκευτικό χώρο κάτω από το κάθισμα.

77 Πίσω σειρά καθισμάτων Αποθηκευτικός χώρος στην οροφή Αποθήκευση 75 Χώρος αποσκευών Κρίκοι πρόσδεσης Ανεβάστε την έδρα των καθισμάτων για να αποκτήσετε πρόσβαση στον αποθηκευτικό χώρο κάτω από τη σειρά καθισμάτων. Το συνολικό βάρος σε αυτό τον αποθηκευτικό χώρο δεν πρέπει να υπερβαίνει τα 35 kg. Πίσω αποθηκευτικός χώρος Combi, λεωφορείο Υπάρχει δυνατότητα αποθήκευσης αντικειμένων στους αποθηκευτικούς χώρους οροφής πάνω από τα πίσω καθίσματα. Το συνολικό βάρος δεν πρέπει να υπερβαίνει τα 20 kg ομοιόμορφα κατανεμημένου φορτίου. Οι κρίκοι πρόσδεσης είναι στερεωμένοι στο χώρο φόρτωσης για να διευκολύνουν τη στερέωση φορτίου με ιμάντες πρόσδεσης ή με δίχτυ δαπέδου αποσκευών. Η μέγιστη δύναμη που επενεργεί στους κρίκους πρόσδεσης δεν πρέπει να υπερβαίνει τα 6250 N στους 30

78 76 Αποθήκευση Αφαιρούμενοι κρίκοι πρόσδεσης Για να αλλάξετε θέση, πιέστε προς τα κάτω το κεντρικό καπάκι και σύρετε τον κρίκο μέχρι την επιθυμητή θέση. Βεβαιωθείτε ότι ο κρίκος πρόσδεσης έχει ασφαλίσει σωστά στην υποδοχή. Πληροφορίες φόρτωσης Σύστημα διαχείρισης φορτίου Κινητό διαχωριστικό πλαίσιο Το κινητό διαχωριστικό πλαίσιο μπορεί να χρησιμοποιηθεί ανάμεσα στο δάπεδο και τις σχάρες οροφής. Για να το μετακινήσετε, τραβήξτε προς τα πάνω την ασφάλεια και τοποθετήστε το πλαίσιο όπως είναι απαραίτητο. Βεβαιωθείτε ότι η ασφάλεια έχει κουμπώσει σωστά και ότι το πλαίσιο είναι σε κατακόρυφη θέση. Αποθηκεύστε το διαχωριστικό πλαίσιο στη μία πλευρά του χώρου αποσκευών όταν δεν το χρησιμοποιείτε.

79 Αποθήκευση 77 Τηλεσκοπικές μπάρες συγκράτησης Ιμάντες καστάνιας Χρησιμοποιώντας τους κατάλληλους ιμάντες καστάνιας, μπορείτε να στερεώσετε αντικείμενα στους αφαιρούμενους κρίκους πρόσδεσης στις πλαϊνές ράγες ή στις ράγες οροφής. Οι τηλεσκοπικές μπάρες συγκράτησης μπορούν να χρησιμοποιηθούν σε κάθετη ή οριζόντια θέση. Βεβαιωθείτε ότι οι μπάρες συγκράτησης έχουν ασφαλίσει σωστά στις ράγες φορτίου πριν τη φόρτωση. Για την απασφάλιση, πιέστε την ασφάλεια προς τα κάτω και ταυτόχρονα σύρετε την μπάρα. Μέγιστη φόρτωση 100 dan/700 mm. Το μέγιστο φορτίο για τις ράγες δαπέδου είναι 500 dan/700 mm. Το μέγιστο φορτίο για τις πλευρικές ράγες είναι 100 dan/700 mm. Αφαιρούμενοι κρίκοι πρόσδεσης 3 75, Πληροφορίες φόρτωσης 3 79.

80 78 Αποθήκευση Δίχτυ ασφαλείας Κατεβάστε το δίχτυ ασφαλείας από την περιοχή της οροφής και συνδέστε το στους κρίκους πρόσδεσης Ρυθμίστε την τάνυση των ιμάντων για να διασφαλίσετε ότι το φορτίο είναι ασφαλές. Όταν δεν χρησιμοποιείτε το δίχτυ ασφαλείας, πρέπει να το αποθηκεύετε στην περιοχή της οροφής. Πληροφορίες φόρτωσης Προειδοποιητικό τρίγωνο Το προειδοποιητικό τρίγωνο μπορεί να τοποθετηθεί στο χώρο που υπάρχει κάτω από τα μπροστινά καθίσματα. Θήκη κάτω από το κάθισμα Κουτί πρώτων βοηθειών Ως οπτική ένδειξη ύπαρξης κουτιού πρώτων βοηθειών, ενδέχεται να έχει τοποθετηθεί μια ετικέτα στην κονσόλα οροφής Το κουτί πρώτων βοηθειών μπορεί να τοποθετηθεί στο χώρο που υπάρχει κάτω από τα μπροστινά καθίσματα. Χρησιμοποιώντας τις δύο θηλιές στην έδρα του καθίσματος, τραβήξτε την έδρα προς τα εμπρός για να αποκτήσετε πρόσβαση. Θήκη κάτω από το κάθισμα Ανάλογα με την έκδοση, το κουτί πρώτων βοηθειών μπορεί να βρίσκεται, εναλλακτικά, στον χώρο ανάμεσα στα μπροστινά καθίσματα ή στην κονσόλα οροφής. Πυροσβεστήρας Ως οπτική ένδειξη ύπαρξης πυροσβεστήρα, ενδέχεται να έχει τοποθετηθεί μια ετικέτα στην κονσόλα οροφής Ο πυροσβεστήρας μπορεί να τοποθετηθεί στο χώρο που υπάρχει κάτω από τα μπροστινά καθίσματα. Χρησιμοποιώντας τις δύο θηλιές στην έδρα του καθίσματος, τραβήξτε την έδρα προς τα εμπρός για να αποκτήσετε πρόσβαση. Θήκη κάτω από το κάθισμα Ανάλογα με την έκδοση, ο πυροσβεστήρας μπορεί να βρίσκεται, εναλλακτικά, στον χώρο ανάμεσα στα μπροστινά καθίσματα.

81 Αποθήκευση 79 Σύστημα σχάρας οροφής Πληροφορίες φόρτωσης Ένας ακόμη πυροσβεστήρας μπορεί να βρίσκεται στο πλαίσιο της μπροστινής πόρτας ή στον χώρο φόρτωσης. Σχάρα οροφής Για λόγους ασφαλείας και για να αποφύγετε τυχόν ζημιά στην οροφή, σας συνιστούμε να χρησιμοποιείτε σχάρες οροφής που έχουν εγκριθεί για το όχημά σας. Ακολουθείτε τις οδηγίες τοποθέτησης και αφαιρείτε τη σχάρα οροφής όταν δεν τη χρησιμοποιείτε. Τα βαριά αντικείμενα στο χώρο φόρτωσης πρέπει να είναι ομοιόμορφα κατανεμημένα και να τοποθετούνται όσο το δυνατόν πιο μπροστά. Εάν μπορείτε να τα στοιβάξετε, πρέπει να τοποθετείτε τα πιο βαριά αντικείμενα στη βάση. Στερεώστε τα αντικείμενα με τους ιμάντες πρόσδεσης αφού τους συνδέσετε στους κρίκους πρόσδεσης Στερεώστε τα μη προσδεδεμένα αντικείμενα στο χώρο φόρτωσης για να μη μετακινηθούν. Το φορτίο δεν πρέπει να εμποδίζει το χειρισμό των πεντάλ, του χειρόφρενου και του μοχλού ταχυτήτων ή τις κινήσεις του οδηγού. Στο εσωτερικό του οχήματος δεν πρέπει να υπάρχουν μη στερεωμένα αντικείμενα. Μην οδηγείτε με την πόρτα του χώρου αποσκευών ανοικτή. Επίσης, η πινακίδα αριθμού

82 80 Αποθήκευση κυκλοφορίας διακρίνεται μόνο και φωτίζεται σωστά εάν οι πόρτες είναι κλειστές. 9 Προειδοποίηση Πρέπει πάντοτε να βεβαιώνεστε ότι το φορτίο στο όχημα είναι καλά στερεωμένο. Διαφορετικά μπορεί να εκτιναχθούν αντικείμενα μέσα στο όχημα και να προκαλέσουν τραυματισμούς ή ζημιά στο φορτίο ή το όχημα. Το ωφέλιμο φορτίο είναι η διαφορά ανάμεσα στο επιτρεπόμενο μικτό βάρος του οχήματος (βλ. πινακίδα αριθμού πλαισίου 3 226) και στο απόβαρο EK. Για να υπολογίσετε το ωφέλιμο φορτίο, εισάγετε τα στοιχεία του αυτοκινήτου σας στον πίνακα Βάρη στην αρχή αυτού του εγχειριδίου. Το απόβαρο ΕΚ περιλαμβάνει το βάρος του οδηγού (68 kg), των αποσκευών (7 kg) και όλων των υγρών (πλήρωση ρεζερβουάρ κατά 90 %). Ο προαιρετικός εξοπλισμός και τα αξεσουάρ αυξάνουν το απόβαρο. Η οδήγηση με φορτίο στην οροφή καθιστά το όχημα πιο ευάλωτο στους πλάγιους ανέμους και επηρεάζει σε πολύ μεγάλο βαθμό την οδική του συμπεριφορά λόγω του υψηλότερου κέντρου βάρους. Το φορτίο πρέπει να είναι κατανεμημένο ομοιόμορφα και στερεωμένο σωστά με ιμάντες συγκράτησης. Ρυθμίστε την πίεση των ελαστικών και προσαρμόστε την ταχύτητά σας σύμφωνα με το φορτίο. Πρέπει να ελέγχετε και να σφίγγετε τους ιμάντες συχνά. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 120 km/h. Το επιτρεπόμενο φορτίο οροφής (στο οποίο συμπεριλαμβάνεται το βάρος της σχάρας οροφής) είναι 200 kg για τις εκδόσεις με στάνταρ οροφή. Το φορτίο οροφής είναι το άθροισμα του βάρους της σχάρας οροφής και του φορτίου.

83 Όργανα και χειριστήρια Χειριστήρια Ρύθμιση του τιμονιού Χειριστήρια στο τιμόνι Κόρνα Χειριστήρια στην κολόνα τιμονιού Υαλοκαθαριστήρας/σύστημα πλύσης παρμπρίζ Εξωτερική θερμοκρασία Ρολόι Πρίζες ρεύματος Αναπτήρας Σταχτοδοχεία Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Πίνακας οργάνων Ταχύμετρο Χιλιομετρητής Χιλιομετρητής ταξιδίου Στροφόμετρο Δείκτης καυσίμου Δείκτης θερμοκρασίας ψυκτικού κινητήρα Ένδειξη στάθμης λαδιού κινητήρα Οθόνη σέρβις Οθόνη κιβωτίου ταχυτήτων Ενδεικτικές λυχνίες Φλας Υπενθύμιση ζώνης ασφαλείας Αερόσακοι και εντατήρες ζωνών ασφαλείας Απενεργοποίηση αερόσακων Σύστημα φόρτισης Ενδεικτική λυχνία βλάβης Το όχημα πρέπει να υποβληθεί σε σέρβις το συντομότερο δυνατό Σβήστε τον κινητήρα Σύστημα φρένων Σύστημα αντιμπλοκαρίσματος τροχών (ABS)...96 Επιλογή μεγαλύτερης σχέσης Προειδοποίηση αλλαγής λωρίδας Ηλεκτρονικό πρόγραμμα ευστάθειας Ηλεκτρονικό πρόγραμμα ευστάθειας απενεργοποιημένο Θερμοκρασία ψυκτικού κινητήρα Προθέρμανση Όργανα και χειριστήρια 81 AdBlue Σύστημα παρακολούθησης πίεσης ελαστικών Πίεση λαδιού κινητήρα Χαμηλή στάθμη καυσίμου Σύστημα Stop-Start Εξωτερικά φώτα Μεγάλη σκάλα Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Προβολέας ομίχλης Πίσω φως ομίχλης Cruise control Ταχογράφος Ανοικτή πόρτα Οθόνες πληροφοριών Κέντρο πληροφοριών οδηγού. 100 Οθόνη τριών ενδείξεων Μηνύματα οχήματος Ηχητικές προειδοποιήσεις Υπολογιστής ταξιδίου Ταχογράφος

84 82 Όργανα και χειριστήρια Χειριστήρια Ρύθμιση του τιμονιού Χειριστήρια στο τιμόνι Κόρνα Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας του τιμονιού είναι απασφαλισμένη. Μπορείτε να χειριστείτε το cruise control και τον περιοριστή ταχύτητας (κόφτη) από τα χειριστήρια στο τιμόνι. Cruise control και περιοριστής ταχύτητας (κόφτης) Πιέστε το j. Η κόρνα θα ηχήσει ανεξάρτητα από τη θέση του διακόπτη ανάφλεξης. Χειριστήρια στην κολόνα τιμονιού Μπορείτε επίσης να χειριστείτε το σύστημα Infotainment από τα χειριστήρια στην κολόνα τιμονιού. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο του συστήματος Infotainment.

85 Υαλοκαθαριστήρας/ σύστημα πλύσης παρμπρίζ Υαλοκαθαριστήρες παρμπρίζ Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής Όργανα και χειριστήρια 83 Ρυθμιζόμενη ευαισθησία του αισθητήρα βροχής Περιστρέψτε τον περιστροφικό ρυθμιστή για να ρυθμίσετε την ευαισθησία: Χαμηλή ευαισθησία Υψηλή ευαισθησία : Γυρίστε τον περιστροφικό ρυθμιστή προς τα κάτω : Γυρίστε τον περιστροφικό ρυθμιστή προς τα πάνω 0 : Απενεργοποίηση P / AUTO : Διακοπτόμενη λειτουργία ή αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής 1 : Αργή λειτουργία 2 : Γρήγορη λειτουργία Μη χρησιμοποιείτε τους υαλοκαθαριστήρες εάν το παρμπρίζ είναι παγωμένο. Απενεργοποιείτε τους υαλοκαθαριστήρες στο πλυντήριο αυτοκινήτων. P / AUTO : Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής Ο αισθητήρας βροχής ανιχνεύει την ποσότητα νερού στο παρμπρίζ και ρυθμίζει αυτόματα τις διαδρομές που εκτελούν οι υαλοκαθαριστήρες στο παρμπρίζ. Η αυτόματη λειτουργία των υαλοκαθαριστήρων πρέπει να επιλέγεται εκ νέου κάθε φορά που κλείνετε το διακόπτη ανάφλεξης. Διατηρείτε τον αισθητήρα καθαρό, χωρίς σκόνη, βρομιά και πάγο.

86 84 Όργανα και χειριστήρια Σύστημα πλύσης παρμπρίζ Τραβήξτε το μοχλοδιακόπτη. Ψεκάζεται υγρό πλύσης στο παρμπρίζ. Σύντομο : Μονή διαδρομή τράβηγμα Παρατεταμένο τράβηγμα υαλοκαθαριστήρα : Ο υαλοκαθαριστήρας εκτελεί ορισμένες διαδρομές στο παρμπρίζ Εξωτερική θερμοκρασία Τυχόν πτώση της θερμοκρασίας εμφανίζεται ως ένδειξη αμέσως, ενώ τυχόν αύξηση στη θερμοκρασία εμφανίζεται μετά από λίγο. Εάν η εξωτερική θερμοκρασία μειωθεί στους 3 C, στην οθόνη πληροφοριών αναβοσβήνει η ένδειξη C ως προειδοποίηση ότι υπάρχει παγετός στο οδόστρωμα. Θα εξακολουθήσει να αναβοσβήνει μέχρι η θερμοκρασία να αυξηθεί πάνω από τους 3 C. 9 Προειδοποίηση Στο οδόστρωμα μπορεί να έχει ήδη σχηματιστεί πάγος, ακόμη κι αν στην οθόνη εμφανιστεί ένδειξη λίγο μεγαλύτερη από 0 C. Ρολόι Ανάλογα με το όχημα, η τρέχουσα ώρα ή/και ημερομηνία μπορεί να εμφανίζεται στην οθόνη πληροφοριών ή στο κέντρο πληροφοριών οδηγού (DIC) Ρύθμιση ώρας και ημερομηνίας στην οθόνη πληροφοριών

87 Όργανα και χειριστήρια 85 Μπορείτε να ρυθμίσετε τις ώρες και τα λεπτά πατώντας τα κατάλληλα κουμπιά δίπλα στην οθόνη ή χρησιμοποιώντας τα χειριστήρια του συστήματος Infotainment. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο του συστήματος Infotainment. Ρύθμιση της ώρας στο DIC Πατήστε και κρατήστε πατημένο το κάτω κουμπί. Οι ώρες αναβοσβήνουν. Πατήστε το πάνω κουμπί για να αλλάξετε τις ώρες. Πατήστε και κρατήστε πατημένο το κάτω κουμπί για να ρυθμίσετε τις ώρες. Τα λεπτά αναβοσβήνουν. Πρίζες ρεύματος Πατήστε το πάνω κουμπί για να αλλάξετε τα λεπτά. Πατήστε και κρατήστε πατημένο το κάτω κουμπί για να ρυθμίσετε τα λεπτά και να εξέλθετε από τη λειτουργία ρύθμισης. Πρίζες ρεύματος 12 V βρίσκονται στο ταμπλό και στο πίσω μέρος του οχήματος. Για να εμφανιστεί η λειτουργία ρολογιού, πατήστε επανειλημμένα το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων. Όταν η ώρα αναβοσβήνει (μετά από 2 δευτερόλεπτα περίπου):

88 86 Όργανα και χειριστήρια Εάν υπάρχουν συνδεδεμένα ηλεκτρικά αξεσουάρ όταν ο κινητήρας είναι σβηστός, η μπαταρία του οχήματος θα αποφορτιστεί. Η μέγιστη κατανάλωση ρεύματος των ηλεκτρικών αξεσουάρ δεν πρέπει να υπερβαίνει τα 120 Watt. Όταν ο διακόπτης ανάφλεξης είναι κλειστός, η πρίζα ρεύματος είναι ανενεργή. Επίσης, η πρίζα ρεύματος ενδέχεται να είναι ανενεργή σε περίπτωση χαμηλής τάσης της μπαταρίας. Τα ηλεκτρικά αξεσουάρ που είναι συνδεδεμένα στην πρίζα πρέπει να πληρούν τις προδιαγραφές ηλεκτρομαγνητικής συμβατότητας κατά το πρότυπο DIN VDE Προσοχή Μη συνδέετε αξεσουάρ ρευματοδότησης, π.χ. ηλεκτρικούς φορτιστές ή μπαταρίες. Μη χρησιμοποιήσετε ακατάλληλα φις, διότι οι πρίζες θα υποστούν ζημιά. Αναπτήρας Πιέστε τον αναπτήρα προς τα μέσα. Απενεργοποιείται αυτόματα μόλις το θερμαντικό στοιχείο πυρακτωθεί. Τραβήξτε έξω τον αναπτήρα. Σταχτοδοχεία Προσοχή Πρέπει να χρησιμοποιούνται μόνο για τη στάχτη και όχι για εύφλεκτα απορρίμματα. Αποσπώμενο σταχτοδοχείο Υποδοχή σταχτοδοχείου για φορητή χρήση μέσα στο όχημα. Για να το χρησιμοποιήσετε, ανοίξτε το καπάκι.

89 Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Πίνακας οργάνων Σε ορισμένες εκδόσεις, οι βελόνες των οργάνων μετακινούνται για λίγο στην τερματική τους θέση όταν ανοίγετε το διακόπτη ανάφλεξης. Ταχύμετρο Δείχνει την ταχύτητα του οχήματος. Περιοριστής ταχύτητας (κόφτης) Η μέγιστη ταχύτητα μπορεί να περιοριστεί από περιοριστή ταχύτητας. Ως ορατή ένδειξη για αυτό, έχει τοποθετηθεί μια προειδοποιητική ετικέτα στο ταμπλό. Ακούγεται μια προειδοποιητική ηχητική ένδειξη επί 10 δευτερόλεπτα εάν το όχημα υπερβεί στιγμιαία το καθορισμένο όριο ταχύτητας. Επισήμανση Σε συγκεκριμένες περιπτώσεις (π.χ. επιφάνειες με απότομη κλίση), η ταχύτητα του οχήματος ενδέχεται να υπερβεί το καθορισμένο όριο. Περιοριστής ταχύτητας (κόφτης) 3 161, περιοριστής ταχύτητας Cruise control Όργανα και χειριστήρια 87 Χιλιομετρητής Δείχνει την απόσταση που έχει διανύσει το όχημα σε km. Χιλιομετρητής ταξιδίου Ο χιλιομετρητής ταξιδίου δείχνει την απόσταση που έχει διανύσει το όχημα από τον τελευταίο μηδενισμό. Πατήστε μία φορά το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων παρμπρίζ για να εμφανιστεί ο χιλιομετρητής ταξιδίου.

90 88 Όργανα και χειριστήρια Για να μηδενίσετε το χιλιομετρητή ταξιδίου ενώ εμφανίζεται, πατήστε και κρατήστε πατημένο το κουμπί επί μερικά δευτερόλεπτα με το διακόπτη ανάφλεξης ανοικτό. Η ένδειξη θα αναβοσβήσει και η τιμή θα μηδενιστεί. Ταχογράφος Στροφόμετρο Προσοχή Εάν η βελόνα βρίσκεται στην κόκκινη προειδοποιητική ζώνη, σημαίνει ότι ο κινητήρας έχει υπερβεί το μέγιστο επιτρεπόμενο αριθμό στροφών. Κίνδυνος ζημιάς στον κινητήρα. Δείκτης καυσίμου Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Σύστημα τροφοδοσίας πετρελαίου, εξαέρωση Λόγω της ποσότητας καυσίμου που απομένει στο ρεζερβουάρ, η ποσότητα που χρειάζεται να συμπληρώσετε για να γεμίσει το ρεζερβουάρ ενδέχεται να είναι μικρότερη από τη χωρητικότητά του. Δείκτης Adblue Δείχνει τις στροφές του κινητήρα. Οδηγείτε κατά το δυνατόν περισσότερο σε χαμηλές στροφές σε κάθε σχέση. Υποδεικνύει τη στάθμη καυσίμου στο ρεζερβουάρ. Εάν η στάθμη καυσίμου στο ρεζερβουάρ είναι χαμηλή, ανάβει η ενδεικτική λυχνία Y. Συμπληρώστε καύσιμο αμέσως Δείχνει τη στάθμη του Adblue στο δοχείο.

91 Η ενδεικτική λυχνία Y 3 98 ανάβει αν η στάθμη στο δοχείο είναι χαμηλή. Συμπληρώστε AdBlue το συντομότερο δυνατό, για να αποφύγετε το ενδεχόμενο να ανασταλεί η εκκίνηση του κινητήρα Δείκτης θερμοκρασίας ψυκτικού κινητήρα Εμφανίζει τη θερμοκρασία του ψυκτικού. Αριστερό τμήμα : Η θερμοκρασία λειτουργίας του κινητήρα δεν έχει ακόμη επιτευχθεί Κεντρικό τμήμα : Κανονική θερμοκρασία λειτουργίας Δεξί τμήμα : Η θερμοκρασία είναι πολύ υψηλή Η ενδεικτική λυχνία W ανάβει εάν η θερμοκρασία είναι πολύ υψηλή 3 96, Προσοχή Εάν η θερμοκρασία του ψυκτικού του κινητήρα είναι υπερβολική, σταματήστε το όχημα και σβήστε τον κινητήρα. Κίνδυνος για τον κινητήρα. Ελέγξτε τη στάθμη του ψυκτικού. Για φυσικούς λόγους, ο δείκτης θερμοκρασίας ψυκτικού δείχνει τη θερμοκρασία ψυκτικού μόνο εάν η στάθμη ψυκτικού είναι επαρκής. Όργανα και χειριστήρια 89 Ένδειξη στάθμης λαδιού κινητήρα Η ένδειξη στάθμης λαδιού κινητήρα είναι σωστή μόνο όταν το όχημα είναι σταθμευμένο σε επίπεδη επιφάνεια και ο κινητήρας είναι κρύος. Αν η στάθμη λαδιού κινητήρα είναι σωστή όταν ανοίξετε τον διακόπτη ανάφλεξης, στο κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται στιγμιαία το μήνυμα OIL LEVEL CORRECT (Στάθμη λαδιού σωστή). Εάν το λάδι κινητήρα υπερβαίνει την ελάχιστη στάθμη, πατήστε το κουμπί του υπολογιστή ταξιδίου που βρίσκεται στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων εντός 30 δευτερολέπτων από το άνοιγμα του διακόπτη ανάφλεξης. Θα εμφανιστεί το μήνυμα OIL LEVEL (Στάθμη λαδιού) μαζί με τα τετράγωνα που αντιστοιχούν στη στάθμη λαδιού. Όσο η στάθμη λαδιού μειώνεται, τα τετράγωνα στην οθόνη αντικαθίστανται από τελείες. : ανώτατη στάθμη : ενδιάμεση στάθμη : ελάχιστη στάθμη

92 90 Όργανα και χειριστήρια Εάν το λάδι κινητήρα μειωθεί στην ελάχιστη στάθμη, εμφανίζεται το μήνυμα TOP-UP OIL LEVEL (Συμπληρώστε λάδι) σε συνδυασμό με την ενδεικτική λυχνία A επί 30 δευτερόλεπτα μόλις ανοίξετε το διακόπτη ανάφλεξης. Ελέγξτε και συμπληρώστε λάδι κινητήρα Για έξοδο από την ένδειξη στάθμης λαδιού, πατήστε οποιοδήποτε από τα δύο κουμπιά του υπολογιστή ταξιδίου. Υπολογιστής ταξιδίου Οθόνη σέρβις Όταν ανοίγετε το διακόπτη ανάφλεξης, στο κέντρο πληροφοριών οδηγού (DIC) μπορεί να εμφανίζεται στιγμιαία η απόσταση που απομένει μέχρι το επόμενο σέρβις. Η ένδειξη για σέρβις, βάσει του χρονικού διαστήματος που έχει παρέλθει, ποικίλει σημαντικά ανάλογα με τις συνθήκες οδήγησης. Όταν η απόσταση που απομένει μέχρι το επόμενο σέρβις είναι μικρότερη από 3000 km ή 2 μήνες, στο DIC εμφανίζεται το μήνυμα SERVICE IN (Σέρβις σε). Όταν η απόσταση γίνει 0 km ή παρέλθει η ημερομηνία σέρβις, στον πίνακα οργάνων ανάβουν οι ενδεικτικές λυχνίες o και A και στο DIC εμφανίζεται το μήνυμα SERVICE DUE (Επίκειται σέρβις). Το όχημα χρειάζεται σέρβις. Απευθυνθείτε σε ένα συνεργείο. Μηδενισμός της ένδειξης σέρβις Μετά από σέρβις, πρέπει να επαναρυθμίσετε την ένδειξη σέρβις: αν υπάρχει, επιλέξτε στο DIC την προβολή της απόστασης μέχρι το επόμενο σέρβις και στη συνέχεια πατήστε και κρατήστε πατημένο το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων επί 10 δευτερόλεπτα περίπου μέχρι να εμφανιστεί σταθερά η ένδειξη της απόστασης μέχρι το επόμενο σέρβις. Υπολογιστής ταξιδίου Κέντρο πληροφοριών οδηγού (DIC) Πληροφορίες σέρβις Οθόνη κιβωτίου ταχυτήτων Το πρόγραμμα λειτουργίας ή η επιλεγμένη σχέση στο ημιαυτόματο κιβώτιο ταχυτήτων εμφανίζεται στο πλαίσιο ενδείξεων του κιβωτίου ταχυτήτων. R : Όπισθεν N : Νεκρά A : Αυτόματη λειτουργία kg : Λειτουργία Φορτωμένο όχημα V : Χειμερινή λειτουργία T : Πατήστε το ποδόφρενο W : Ηλεκτρονικά συστήματα κιβωτίου ταχυτήτων Ημιαυτόματο κιβώτιο ταχυτήτων

93 Όργανα και χειριστήρια 91 Ενδεικτικές λυχνίες Οι ενδεικτικές λυχνίες που περιγράφονται εδώ δεν υπάρχουν σε όλα τα οχήματα. Η περιγραφή ισχύει για όλες τις εκδόσεις οργάνων. Ανάλογα με τον εξοπλισμό, η θέση των ενδεικτικών λυχνιών μπορεί να διαφέρει. Όταν ανοίγετε το διακόπτη ανάφλεξης, οι περισσότερες ενδεικτικές λυχνίες ανάβουν στιγμιαία ως ένδειξη ελέγχου λειτουργίας. Το χρώμα των ενδεικτικών λυχνιών έχει την εξής σημασία: Κόκκινη : Κίνδυνος, σημαντική υπενθύμιση Κίτρινη : Προειδοποίηση, πληροφορίες, βλάβη Πράσινη : Επιβεβαίωση ενεργοποίησης Μπλε : Επιβεβαίωση ενεργοποίησης Λευκή : Επιβεβαίωση ενεργοποίησης

94 92 Όργανα και χειριστήρια Ενδεικτικές λυχνίες στον πίνακα οργάνων

95 Ενδεικτικές λυχνίες στην κονσόλα οροφής ή στον πίνακα οργάνων Επισκόπηση O Φλας 3 93 X v Υπενθύμιση ζώνης ασφαλείας 3 94 Αερόσακοι και εντατήρες ζωνών ασφαλείας 3 94 W Απενεργοποίηση αερόσακου 3 94 p Σύστημα φόρτισης 3 95 Z Ενδεικτική λυχνία βλάβης 3 95 A Λυχνία επικείμενου σέρβις του οχήματος 3 95 o Ένδειξη σέρβις 3 95 C Σβήστε τον κινητήρα 3 96 R Σύστημα φρένων 3 96 u Σύστημα αντιμπλοκαρίσματος τροχών (ABS) 3 96 kj Επιλογή μεγαλύτερης σχέσης, επιλογή μικρότερης σχέσης 3 97 ì Προειδοποίηση αλλαγής λωρίδας 3 97 R Ηλεκτρονικό πρόγραμμα ευστάθειας 3 97 Ø Ηλεκτρονικό πρόγραμμα ευστάθειας απενεργοποιημένο 3 97 W Θερμοκρασία ψυκτικού κινητήρα 3 97! Προθέρμανση 3 98 Y AdBlue 3 98 w Σύστημα παρακολούθησης πίεσης ελαστικών 3 98 I Πίεση λαδιού κινητήρα 3 98 Όργανα και χειριστήρια 93 Y Χαμηλή στάθμη καυσίμου 3 99 D Autostop \ Αναστολή Autostop Εξωτερικά φώτα 3 99 C Μεγάλη σκάλα 3 99 í Σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας > Προβολέας ομίχλης r Πίσω φως ομίχλης m Cruise control U Περιοριστής ταχύτητας Cruise control & Ταχογράφος y Ανοικτή πόρτα Φλας Η λυχνία O αναβοσβήνει με πράσινο χρώμα. Αναβοσβήνει εάν ενεργοποιήσετε τα φλας ή τα αλάρμ. Γρήγορο αναβοσβήσιμο: Έχει καεί ο λαμπτήρας κάποιου φλας ή η σχετική ασφάλεια.

96 94 Όργανα και χειριστήρια Όταν τα φλας είναι αναμμένα, μπορεί να ακούσετε μια ηχητική προειδοποίηση. Κατά τη ρυμούλκηση τρέιλερ, ο τόνος της ηχητικής προειδοποίησης αλλάζει. Αντικατάσταση λαμπτήρων Ασφάλειες Φλας Υπενθύμιση ζώνης ασφαλείας Η λυχνία X ανάβει με κόκκινο χρώμα. Εάν η ζώνη ασφαλείας δεν έχει προσδεθεί, θα αναβοσβήσει η ένδειξη X όταν το όχημα υπερβεί την ταχύτητα των 16 km/h. Επίσης, θα ακουστεί μια ηχητική προειδοποίηση για 90 δευτερόλεπτα περίπου. Εάν προσδέσετε τη ζώνη ασφαλείας, η ενδεικτική λυχνία σβήνει. Ζώνες ασφαλείας τριών σημείων Αερόσακοι και εντατήρες ζωνών ασφαλείας Η λυχνία v ανάβει με κίτρινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η ενδεικτική λυχνία ανάβει στιγμιαία. Εάν δεν ανάψει ή εάν ανάψει ενώ οδηγείτε, σημαίνει ότι υπάρχει βλάβη στο σύστημα αερόσακων. Απευθυνθείτε σε ένα συνεργείο. Οι αερόσακοι και οι προεντατήρες ζωνών ασφαλείας ενδέχεται να μην μπορέσουν να ενεργοποιηθούν σε περίπτωση ατυχήματος. Η ενδεικτική λυχνία v παραμένει συνεχώς αναμμένη ως ένδειξη ότι οι προεντατήρες ζωνών ασφαλείας ή οι αερόσακοι έχουν ενεργοποιηθεί. 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Προεντατήρες ζωνών ασφαλείας, σύστημα αερόσακων 3 52, Απενεργοποίηση αερόσακων Η λυχνία W ανάβει με κίτρινο χρώμα όταν ο διακόπτης ανάφλεξης είναι ανοικτός και παραμένει αναμμένη όταν ο αερόσακος του συνοδηγού έχει απενεργοποιηθεί Κίνδυνος Σε περίπτωση χρήσης παιδικού καθίσματος ασφαλείας ενώ ο αερόσακος του συνοδηγού είναι ενεργοποιημένος, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Κίνδυνος θανάσιμου τραυματισμού σε περίπτωση χρήσης από ενήλικα εάν ο αερόσακος του συνοδηγού είναι απενεργοποιημένος. Σύστημα αερόσακων 3 56, εντατήρες ζωνών ασφαλείας 3 52, απενεργοποίηση αερόσακου 3 60.

97 Σύστημα φόρτισης Η λυχνία p ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Σταματήστε και σβήστε τον κινητήρα. Η μπαταρία του οχήματος δεν φορτίζει. Ενδέχεται να υπάρχει πρόβλημα στο σύστημα ψύξης του κινητήρα. Το σερβόφρενο ενδέχεται να μη λειτουργεί. Απευθυνθείτε σε ένα συνεργείο. Ενδεικτική λυχνία βλάβης Η λυχνία Z ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη στο σύστημα ελέγχου εκπομπών καυσαερίων. Οι εκπομπές καυσαερίων ενδέχεται να έχουν υπερβεί τα επιτρεπτά όρια. Απευθυνθείτε αμέσως σε ένα συνεργείο. Αν ανάψει η λυχνία Z σε συνδυασμό με τη λυχνία A, σταματήστε το όχημα και σβήστε τον κινητήρα το συντομότερο δυνατόν. 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Αναβοσβήνει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη η οποία ενδέχεται να οδηγήσει σε ζημιά στον καταλυτικό μετατροπέα. Πατάτε ελαφρά το πεντάλ γκαζιού μέχρι να σταματήσει να αναβοσβήνει. Απευθυνθείτε αμέσως σε ένα συνεργείο. Όργανα και χειριστήρια 95 Το όχημα πρέπει να υποβληθεί σε σέρβις το συντομότερο δυνατό Η λυχνία A ανάβει με κίτρινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Το όχημα χρειάζεται σέρβις. Μπορεί να ανάψει σε συνδυασμό με μια άλλη ενδεικτική λυχνία ή με ένα μήνυμα στο κέντρο πληροφοριών οδηγού (DIC) Ανάβει εάν το φίλτρο σωματιδίων πετρελαίου χρειάζεται καθαρισμό και δεν εκτελεστεί αυτόματος καθαρισμός Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης.

98 96 Όργανα και χειριστήρια Ένδειξη σέρβις Η ενδεικτική λυχνία o ανάβει επίσης στο DIC όταν η απόσταση που απομένει μέχρι το επόμενο σέρβις φτάσει στα 0 km ή αν επίκειται η ημερομηνία για σέρβις. Στο DIC εμφανίζεται επίσης το μήνυμα SERVICE DUE (Επίκειται σέρβις). Οθόνη σέρβις Σβήστε τον κινητήρα Η λυχνία C ανάβει με κόκκινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Αν ανάψει η λυχνία C (πιθανόν σε συνδυασμό με τη λυχνία W ή/και R), σταματήστε το όχημα και σβήστε τον κινητήρα το συντομότερο δυνατόν. 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Ανάλογα με τον τύπο της βλάβης, μπορεί επίσης να εμφανιστεί ένα προειδοποιητικό μήνυμα στο κέντρο πληροφοριών οδηγού (DIC) Σύστημα φρένων Η λυχνία R ανάβει με κόκκινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Η ενδεικτική λυχνία R παραμένει αναμμένη όταν ανοίγετε το διακόπτη ανάφλεξης εάν το χειρόφρενο είναι τραβηγμένο Όταν λύσετε το χειρόφρενο, ανάβει η ενδεικτική λυχνία R (πιθανόν σε συνδυασμό με τη λυχνία C) εάν η στάθμη υγρού φρένων είναι πολύ χαμηλή Προειδοποίηση Σταματήστε το όχημα. Μη συνεχίσετε να οδηγείτε. Απευθυνθείτε σε ένα συνεργείο. Σύστημα φρένων Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Η λυχνία u ανάβει με κίτρινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Το σύστημα είναι έτοιμο για λειτουργία όταν η ενδεικτική λυχνία u σβήσει. Αν οι ενδεικτικές λυχνίες u και A ανάψουν μαζί με τα μηνύματα CHECK ABS (Ελέγξτε το ABS) και CHECK ESP (Ελέγξτε το ESP) στο κέντρο πληροφοριών οδηγού (DIC) 3 100, σημαίνει ότι υπάρχει βλάβη στο ABS. Το σύστημα φρένων παραμένει λειτουργικό χωρίς ωστόσο τη λειτουργία του ABS. Εάν οι ενδεικτικές λυχνίες u, A, R και C ανάψουν, τα συστήματα ABS και ESP απενεργοποιούνται και εμφανίζεται το μήνυμα BRAKING FAULT (Σφάλμα πέδησης). Απευθυνθείτε σε ένα συνεργείο. Σύστημα αντιμπλοκαρίσματος τροχών

99 Επιλογή μεγαλύτερης σχέσης Η λυχνία k ή j ανάβει με κίτρινο χρώμα. Ανάβει όταν συνιστάται αλλαγή σχέσης για λόγους εξοικονόμησης καυσίμου. Λειτουργία ECO Προειδοποίηση αλλαγής λωρίδας Η λυχνία ì ανάβει όταν το σύστημα ενεργοποιηθεί και είναι έτοιμο για λειτουργία. Ακούγεται μια ηχητική προειδοποίηση σε συνδυασμό με τη λυχνία ì όταν το σύστημα ανιχνεύσει ακούσια αλλαγή λωρίδας. Προειδοποίηση αλλαγής λωρίδας Ηλεκτρονικό πρόγραμμα ευστάθειας Η λυχνία b αναβοσβήνει ή ανάβει με κίτρινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Αναβοσβήνει ενώ οδηγείτε Το σύστημα είναι ενεργοποιημένο. Η ισχύς του κινητήρα ενδέχεται να μειωθεί και το όχημα να φρενάρει αυτόματα σε ένα μικρό βαθμό Ανάβει ενώ οδηγείτε Το σύστημα δεν είναι διαθέσιμο. Ενδέχεται να ανάψει μαζί με την ενδεικτική λυχνία A Στο Κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται επίσης το αντίστοιχο μήνυμα. ESP Plus 3 156, Σύστημα ελέγχου πρόσφυσης Ηλεκτρονικό πρόγραμμα ευστάθειας απενεργοποιημένο Η λυχνία Ø ανάβει με πράσινο χρώμα. Όργανα και χειριστήρια 97 Αν το ESP Plus έχει απενεργοποιηθεί με το Ø στο ταμπλό, ανάβει η ενδεικτική λυχνία Ø και εμφανίζεται ένα αντίστοιχο μήνυμα στο Κέντρο πληροφοριών οδηγού (DIC) ESP Plus 3 156, Σύστημα ελέγχου πρόσφυσης Θερμοκρασία ψυκτικού κινητήρα Η λυχνία W ανάβει με κόκκινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Εάν ανάψει η ενδεικτική λυχνία W (πιθανόν σε συνδυασμό με τη λυχνία C), σταματήστε το όχημα και σβήστε τον κινητήρα. Προσοχή Η θερμοκρασία του ψυκτικού είναι πολύ υψηλή. Ελέγξτε τη στάθμη ψυκτικού

100 98 Όργανα και χειριστήρια Εάν η ποσότητα ψυκτικού είναι επαρκής, απευθυνθείτε σε ένα συνεργείο. Προθέρμανση Η λυχνία! ανάβει με κίτρινο χρώμα. Η προθέρμανση είναι ενεργοποιημένη. Ενεργοποιείται μόνο όταν η εξωτερική θερμοκρασία είναι χαμηλή. AdBlue Η λυχνία Õ ανάβει με κίτρινο χρώμα. Χαμηλή στάθμη AdBlue. Συμπληρώστε AdBlue το συντομότερο δυνατό, για να αποφύγετε αναστολή εκκίνησης του κινητήρα. Ανάβει μαζί με την ενδεικτική λυχνία A, για να επισημάνει βλάβη συστήματος ή ως προειδοποίηση ότι η εκκίνηση του κινητήρα μπορεί να μην είναι εφικτή μετά από μια ορισμένη απόσταση. Απευθυνθείτε αμέσως σε ένα συνεργείο. Στο Κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται το αντίστοιχο μήνυμα. AdBlue Σύστημα παρακολούθησης πίεσης ελαστικών Η λυχνία w ανάβει ή αναβοσβήνει. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Ανάβει Υπάρχει απώλεια πίεσης ελαστικού. Σταματήστε αμέσως και ελέγξτε την πίεση των ελαστικών. Η ενδεικτική λυχνία w ανάβει μαζί με το C 3 96 και στο κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται σχετικό μήνυμα αν ανιχνευθεί διάτρηση ή υπερβολικά χαμηλή πίεση ελαστικού. Αναβοσβήνει Υπάρχει βλάβη στο σύστημα. Μετά από λίγο, η ενδεικτική λυχνία παραμένει αναμμένη. Απευθυνθείτε σε ένα συνεργείο. Η ενδεικτική λυχνία w ανάβει μαζί με το A 3 95 και στο DIC εμφανίζεται σχετικό μήνυμα όταν τοποθετηθεί κάποιο ελαστικό χωρίς αισθητήρα πίεσης (π.χ. εφεδρικός τροχός). Σύστημα παρακολούθησης πίεσης ελαστικών Πίεση λαδιού κινητήρα Η λυχνία I ανάβει με κόκκινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Προσοχή Ενδέχεται να υπάρχει πρόβλημα στο σύστημα λίπανσης του κινητήρα. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα ή/και να μπλοκάρουν οι κινητήριοι τροχοί. 1. Πατήστε το συμπλέκτη. 2. Επιλέξτε νεκρά, μετακινήστε τον επιλογέα ταχυτήτων στη θέση N. 3. Βγείτε από το ρεύμα κύριας κυκλοφορίας το συντομότερο δυνατόν χωρίς να δημιουργήσετε πρόβλημα στα επερχόμενα οχήματα. 4. Κλείστε το διακόπτη ανάφλεξης.

101 9 Προειδοποίηση Όταν ο κινητήρας είναι σβηστός, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και για το χειρισμό του τιμονιού. Στη διάρκεια της λειτουργίας Autostop, το σερβόφρενο εξακολουθεί να λειτουργεί. Μην αφαιρείτε το κλειδί εάν πρώτα το όχημα δεν σταματήσει, διαφορετικά η κλειδαριά του τιμονιού μπορεί να ενεργοποιηθεί απροσδόκητα. Ελέγξτε τη στάθμη του λαδιού πριν απευθυνθείτε σε συνεργείο Χαμηλή στάθμη καυσίμου Η λυχνία Y ανάβει με κίτρινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Η στάθμη καυσίμου στο ρεζερβουάρ είναι πολύ χαμηλή. Συμπληρώστε καύσιμο αμέσως. Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Ανεφοδιασμός καυσίμου Καταλυτικός μετατροπέας Εξαέρωση του συστήματος πετρελαίου Σύστημα Stop-Start \ Ανάβει όταν η λειτουργία Autostop ανασταλεί όταν δεν πληρούνται συγκεκριμένες προϋποθέσεις. Η λυχνία Ï ανάβει ή αναβοσβήνει με κίτρινο / πράσινο χρώμα. Ανάβει Ανάβει με πράσινο χρώμα κατά τη διάρκεια της λειτουργίας Autostop. Όργανα και χειριστήρια 99 Εάν η ένδειξη Ï ανάψει με κίτρινο χρώμα, σημαίνει ότι υπάρχει βλάβη στο σύστημα stop-start. Απευθυνθείτε σε ένα συνεργείο. Αναβοσβήνει Αναβοσβήνει με πράσινο χρώμα κατά την αυτόματη επανεκκίνηση. Σύστημα Stop-Start Εξωτερικά φώτα Η λυχνία 9 ανάβει με πράσινο χρώμα. Ανάβει όταν είναι αναμμένα τα εξωτερικά φώτα Μεγάλη σκάλα Η λυχνία P ανάβει με μπλε χρώμα. Ανάβει όταν είναι αναμμένη η μεγάλη σκάλα και κατά το σινιάλο προβολέων

102 100 Όργανα και χειριστήρια Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Η λυχνία í ανάβει όταν ενεργοποιηθεί το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας Προβολέας ομίχλης Η λυχνία > ανάβει με πράσινο χρώμα. Ανάβει όταν είναι αναμμένοι οι μπροστινοί προβολείς ομίχλης Πίσω φως ομίχλης Η λυχνία r ανάβει με κίτρινο χρώμα. Ανάβει όταν είναι αναμμένος ο πίσω προβολέας ομίχλης Cruise control Η λυχνία m, U ανάβει με πράσινο ή κίτρινο χρώμα. Η λυχνία m ανάβει με πράσινο χρώμα όταν αποθηκευτεί μια συγκεκριμένη ταχύτητα. Η λυχνία U ανάβει με πράσινο χρώμα όταν το σύστημα είναι ενεργοποιημένο. Περιοριστής ταχύτητας (κόφτης) Η λυχνία U ανάβει με κίτρινο χρώμα. Η λυχνία U ανάβει με κίτρινο χρώμα όταν το σύστημα είναι ενεργοποιημένο. Cruise control, Περιοριστής ταχύτητας (κόφτης) Ταχογράφος Η ενδεικτική λυχνία & ανάβει όταν υπάρχει βλάβη Ανοικτή πόρτα Η λυχνία y ανάβει με κίτρινο χρώμα. Ανάβει όταν ο διακόπτης ανάφλεξης είναι ανοικτός και ανοίξει κάποια πόρτα ή ο χώρος φόρτωσης. Ανάλογα με την έκδοση, η ενδεικτική λυχνία ανάβει επίσης στην οθόνη του κιβωτίου ταχυτήτων, υποδεικνύοντας την πόρτα που είναι ανοικτή. Οθόνες πληροφοριών Κέντρο πληροφοριών οδηγού Το κέντρο πληροφοριών οδηγού (DIC) βρίσκεται στον πίνακα οργάνων κάτω από το ταχύμετρο. Ανάλογα με το επίπεδο εξοπλισμού του οχήματος, στην οθόνη εμφανίζονται τα παρακάτω στοιχεία: εξωτερική θερμοκρασία 3 84 ρολόι 3 84 χιλιομετρητής, χιλιομετρητής ταξιδίου 3 87

103 ένδειξη στάθμης λαδιού κινητήρα 3 89 οθόνη σέρβις 3 90 μηνύματα οχήματος υπολογιστής ταξιδίου Ορισμένες από τις λειτουργίες που εμφανίζονται διαφέρουν όταν το όχημα οδηγείται απ' ό,τι όταν είναι σε στάση. Ορισμένες λειτουργίες είναι διαθέσιμες μόνο όταν το όχημα οδηγείται. Οθόνη τριών ενδείξεων Δείχνει την ώρα, την εξωτερική θερμοκρασία και την ημερομηνία όταν ο διακόπτης ανάφλεξης είναι ανοικτός. Μηνύματα οχήματος Τα μηνύματα εμφανίζονται στο κέντρο πληροφοριών οδηγού (DIC), σε συνδυασμό με την ενδεικτική λυχνία A ή C. Μηνύματα πληροφοριών Μηνύματα πληροφοριών BATTERY MODE: ECONOMY (Λειτουργία μπαταρίας: Εξοικονόμηση) ESP OFF (ESP απενεργοποιημένο) AUTO LIGHTS DEACTIVATED (Αυτόματη λειτουργία φώτων απενεργοποιημένη) OIL LEVEL CORRECT (Στάθμη λαδιού σωστή) Μηνύματα σφάλματος Εμφανίζονται σε συνδυασμό με την ενδεικτική λυχνία A. Οδηγείτε με προσοχή και απευθυνθείτε σε ένα συνεργείο. Όργανα και χειριστήρια 101 Για να σβήσει το μήνυμα σφάλματος, πατήστε το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων. Μετά από μερικά δευτερόλεπτα, το μήνυμα μπορεί να σβήσει αυτόματα και να παραμείνει αναμμένη η ένδειξη A. Το σφάλμα σε αυτή την περίπτωση αποθηκεύεται στο ενσωματωμένο σύστημα του οχήματος. Μηνύματα σφάλματος CHECK ESP (Ελέγξτε το ESP) CHECK FUEL FILTER (Ελέγξτε το φίλτρο καυσίμου) CHECK GEARBOX (Ελέγξτε το κιβώτιο ταχυτήτων) CHECK AUTO LIGHTS (Ελέγξτε την αυτόματη λειτουργία φώτων) Προειδοποιητικά μηνύματα Αυτά μπορεί να εμφανιστούν με την ενδεικτική λυχνία C ή σε συνδυασμό με άλλα προειδοποιητικά μηνύματα, ενδεικτικές λυχνίες ή με ηχητική προειδοποίηση. Σβήστε αμέσως τον κινητήρα και απευθυνθείτε σε ένα συνεργείο.

104 102 Όργανα και χειριστήρια Προειδοποιητικά μηνύματα INJECTION FAULT (Βλάβη ψεκασμού) ENGINE OVERHEATING (Υπερθέρμανση κινητήρα) GEARBOX OVERHEATING (Υπερθέρμανση κιβωτίου ταχυτήτων) Σύστημα παρακολούθησης πίεσης ελαστικών Ηχητικές προειδοποιήσεις Κατά την εκκίνηση του κινητήρα ή ενώ οδηγείτε Θα ακούγεται μόνο μία ηχητική προειδοποίηση τη φορά. Η ηχητική προειδοποίηση σχετικά με τις απασφαλισμένες ζώνες ασφαλείας βρίσκεται πάντα σε προτεραιότητα σε σχέση με οποιαδήποτε άλλη ηχητική προειδοποίηση. Αν η ζώνη ασφαλείας δεν έχει προσδεθεί Αν το όχημα υπερβεί μια συγκεκριμένη ταχύτητα με το χειρόφρενο τραβηγμένο Αν το σύστημα υποβοήθησης στάθμευσης ανιχνεύσει εμπόδιο ή ότι υπάρχει βλάβη Αν το όχημα διαθέτει ημιαυτόματο κιβώτιο ταχυτήτων και η θερμοκρασία του συμπλέκτη είναι πολύ υψηλή Αν η ταχύτητα του οχήματος υπερβεί στιγμιαία ένα καθορισμένο όριο Κατά το κλείσιμο της ηλεκτρικής συρόμενης πόρτας Αν η συρόμενη πόρτα είναι ανοικτή και λύσετε το χειρόφρενο Κατά την ενεργοποίηση και απενεργοποίηση του συναγερμού με παρακολούθηση της κλίσης του οχήματος Αν η στάθμη του AdBlue μειωθεί κάτω από ένα συγκεκριμένο ύψος ή αν υπάρχει βλάβη Αν το σύστημα προειδοποίησης αλλαγής λωρίδας ανιχνεύσει ακούσια αλλαγή λωρίδας και όταν το σύστημα ενεργοποιηθεί Όταν το όχημα είναι σταθμευμένο και/ή ανοίξει η πόρτα του οδηγού Όταν το κλειδί βρίσκεται στο διακόπτη ανάφλεξης. Με τα εξωτερικά φώτα αναμμένα. Αν το όχημα διαθέτει ημιαυτόματο κιβώτιο ταχυτήτων 3 147, το χειρόφρενο δεν είναι τραβηγμένο, δεν έχει επιλεγεί η νεκρά ή το πεντάλ φρένων δεν είναι πατημένο. Μπορεί επίσης να εμφανιστεί σχετικό μήνυμα στο κέντρο πληροφοριών οδηγού (DIC)

105 Όργανα και χειριστήρια 103 Αν η εξωτερική λαβή της συρόμενης πλαϊνής πόρτας βρίσκεται στην ανοικτή θέση όταν ξεκλειδώνετε το όχημα Αν ο κινητήρας βρίσκεται σε λειτουργία Autostop αλλά δεν έχει σβήσει. Σύστημα Stop-Start Υπολογιστής ταξιδίου Ο υπολογιστής ταξιδίου εμφανίζει πληροφορίες για την οδήγηση, οι οποίες καταγράφονται διαρκώς και αξιολογούνται ηλεκτρονικά. αυτονομία καυσίμου απόσταση που έχει διανυθεί μέση ταχύτητα απόσταση μέχρι το επόμενο σέρβις 3 90 ρολόι 3 84 χιλιομετρητής 3 87, χιλιομετρητής ταξιδίου 3 87 αποθηκευμένη ταχύτητα για το cruise control και τον περιοριστή ταχύτητας (κόφτη) πιέσεις ελαστικών μηνύματα σφαλμάτων και πληροφοριών Καύσιμο που χρησιμοποιείται Ανάλογα με το όχημα, μπορείτε να επιλέξετε τις ακόλουθες λειτουργίες πατώντας επανειλημμένα οποιοδήποτε από τα δύο κουμπιά στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων: καύσιμο που χρησιμοποιείται μέση κατανάλωση στιγμιαία κατανάλωση Δείχνει την ποσότητα καυσίμου που έχει καταναλωθεί από τον τελευταίο μηδενισμό. Μπορείτε να επανεκκινήσετε τη μέτρηση ανά πάσα στιγμή αν πατήσετε και κρατήσετε πατημένο το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων.

106 104 Όργανα και χειριστήρια Μέση κατανάλωση Η τιμή εμφανίζεται μετά από οδήγηση μιας απόστασης 400 μέτρων. Εμφανίζεται η μέση κατανάλωση, για την οποία συνυπολογίζεται η απόσταση που έχει διανυθεί και το καύσιμο που έχει καταναλωθεί από τον τελευταίο μηδενισμό. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Στιγμιαία κατανάλωση Η τιμή εμφανίζεται μόλις η ταχύτητα του οχήματος ανέλθει στα 30 km/h. Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Η τιμή εμφανίζεται μετά από οδήγηση μιας απόστασης 400 μέτρων. Η απόσταση αυτή υπολογίζεται από την τρέχουσα ποσότητα καυσίμου στο ρεζερβουάρ και τη μέση κατανάλωση από τον τελευταίο μηδενισμό. Η απόσταση αυτή δεν εμφανίζεται εάν είναι αναμμένη η ενδεικτική λυχνία Y στον πίνακα οργάνων Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Απόσταση που έχει διανυθεί Δείχνει την απόσταση που έχει διανυθεί από τον τελευταίο μηδενισμό. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Μέση ταχύτητα Η τιμή εμφανίζεται μετά από οδήγηση μιας απόστασης 400 μέτρων. Εμφανίζεται η τιμή της μέσης ταχύτητας από τον τελευταίο μηδενισμό. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Τυχόν στάσεις στη διαδρομή κατά τις οποίες ο διακόπτης ανάφλεξης είναι κλειστός δεν συμπεριλαμβάνονται στους υπολογισμούς. Μηδενισμός πληροφοριών υπολογιστή ταξιδίου Για να μηδενίσετε τον υπολογιστή ταξιδίου, επιλέξτε μία από τις λειτουργίες του και στη συνέχεια πατήστε και κρατήστε πατημένο το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων. Θα μηδενιστούν οι παρακάτω πληροφορίες του υπολογιστή ταξιδίου: καύσιμο που χρησιμοποιείται μέση κατανάλωση αυτονομία καυσίμου απόσταση που έχει διανυθεί μέση ταχύτητα Ο υπολογιστής ταξιδίου μηδενίζεται αυτόματα όταν ξεπεραστεί η μέγιστη τιμή οποιασδήποτε παραμέτρου. Τιμή οικονομίας καυσίμου (ecoscoring) Αν υπάρχει η λειτουργία, στην οθόνη εμφανίζεται μια τιμή από το 0 έως το 100 που συμβάλλει στην αξιολόγηση της οικονομίας καυσίμου, με βάση τον τρόπο που οδηγείτε. Υψηλότερες τιμές σημαίνουν καλύτερη οικονομία καυσίμου. Στην οθόνη εμφανίζονται επίσης συμβουλές για τη βελτίωση της οικονομίας καυσίμου. Μπορείτε να αποθηκεύετε τις διαδρομές στη μνήμη του

107 Όργανα και χειριστήρια 105 συστήματος έτσι, ώστε να μπορείτε να συγκρίνετε τις επιδόσεις. Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Μηνύματα οχήματος Ταχογράφος Καταγραφή διαδρομής Όταν σβήνετε τον κινητήρα, στην οθόνη εμφανίζεται μια σύνοψη της τελευταίας διαδρομής. Εμφανίζονται οι παρακάτω πληροφορίες: μέση κατανάλωση καυσίμου χιλιομετρητής ταξιδίου εξοικονόμηση καυσίμου σε χιλιόμετρα Διακοπή ηλεκτρικής τροφοδοσίας Εάν η ηλεκτρική τροφοδοσία διακοπεί ή εάν η τάση της μπαταρίας του οχήματος μειωθεί υπερβολικά, οι τιμές που έχουν αποθηκευτεί στον υπολογιστή ταξιδίου χάνονται. Η λειτουργία του ταχογράφου περιγράφεται στις συνοδευτικές οδηγίες χρήσης. Τηρείτε τους κανονισμούς σχετικά με τη χρήση του. Η ενδεικτική λυχνία & ανάβει στον πίνακα οργάνων σε περίπτωση βλάβης. Απευθυνθείτε σε ένα συνεργείο. Επισήμανση Όταν υπάρχει ταχογράφος, η συνολική απόσταση που διανύθηκε μπορεί να εμφανίζεται μόνο στον ταχογράφο και όχι στο χιλιομετρητή μέσα στην οθόνη του οργάνου. Χιλιομετρητής 3 87.

108 106 Φωτισμός Φωτισμός Εξωτερικός φωτισμός Διακόπτης φώτων Αυτόματη ρύθμιση φώτων Μεγάλη σκάλα Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Σινιάλο προβολέων Ρύθμιση της δέσμης των προβολέων Προβολείς κατά την οδήγηση στο εξωτερικό Φώτα πορείας ημέρας Σύστημα προβολέων προσαρμοζόμενης δέσμης Αλάρμ Σήματα για στροφή και αλλαγή λωρίδας Μπροστινοί προβολείς ομίχλης Πίσω φώτα ομίχλης Φώτα όπισθεν Θολωμένα κρύσταλλα φώτων. 111 Πλαφονιέρες Φωτισμός χώρου αποσκευών. 112 Φώτα ανάγνωσης Στοιχεία φωτισμού Φώτα εξόδου Προστασία κατά της αποφόρτισης της μπαταρίας Εξωτερικός φωτισμός Διακόπτης φώτων Περιστρέψτε τον εξωτερικό διακόπτη φώτων: 7 : σβηστά 0 : φώτα στάθμευσης 9 P : προβολείς AUTO : αυτόματη ρύθμιση φώτων: οι προβολείς ανάβουν και σβήνουν αυτόματα. Περιστρέψτε τον εσωτερικό διακόπτη φώτων: > : Μπροστινοί προβολείς ομίχλης r : Πίσω φώτα ομίχλης

109 Ενδεικτική λυχνία μεγάλης σκάλας P Ενδεικτική λυχνία μεσαίας σκάλας Πίσω φώτα Τα πίσω φώτα ανάβουν μαζί με τη μεσαία σκάλα προβολέων και τα φώτα στάθμευσης. Αυτόματη ρύθμιση φώτων (εάν υπάρχουν) στη λειτουργία των προβολέων ή αντίστροφα, ανάλογα με τις συνθήκες φωτισμού. Για λόγους ασφαλείας, ο διακόπτης φώτων πρέπει να βρίσκεται πάντοτε στη θέση AUTO. Φώτα πορείας ημέρας Αυτόματη ενεργοποίηση προβολέων Οι προβολείς ανάβουν σε συνθήκες περιορισμένου φωτισμού. Μεγάλη σκάλα Φωτισμός 107 Για εναλλαγή μεταξύ μεσαίας και μεγάλης σκάλας, τραβήξτε το μοχλοδιακόπτη μέχρι να αισθανθείτε ένα κλικ. Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Αυτή η λειτουργία επιτρέπει τη χρήση της μεγάλης σκάλας ως κύριος φωτισμός οδήγησης τη νύχτα και όταν η ταχύτητα του οχήματος είναι μεγαλύτερη από 45 km/h. Ενεργοποιεί τη μεσαία σκάλα όταν: Ένας αισθητήρας ανιχνεύσει φώτα επερχόμενων ή προπορευόμενων οχημάτων. Επικρατεί ομίχλη ή χιονίζει. Οδηγείτε εντός πόλης. Εάν δεν ανιχνευθούν περιορισμοί, το σύστημα ενεργοποιεί ξανά τη μεγάλη σκάλα. Όταν ενεργοποιείται η λειτουργία αυτόματης ρύθμισης φώτων με τον κινητήρα σε λειτουργία, το σύστημα μεταβαίνει από τα φώτα πορείας ημέρας

110 108 Φωτισμός Ενεργοποίηση Γυρίστε τον εξωτερικό διακόπτη φώτων στη θέση AUTO και στη συνέχεια πιέστε τον μοχλοδιακόπτη των φλας προς τα εμπρός για να ενεργοποιηθεί το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας. Η ενδεικτική λυχνία í παραμένει αναμμένη στον πίνακα οργάνων όταν το σύστημα αυτόματης ρύθμισης είναι ενεργοποιημένο, ενώ η μπλε ενδεικτική λυχνία ανάβει όταν είναι αναμμένη η μεγάλη σκάλα. Ενδεικτική λυχνία í Επισήμανση Η χρήση του συστήματος δεν απαλλάσσει τον οδηγό από την πλήρη ευθύνη του χειρισμού του οχήματος. Απενεργοποίηση Πιέστε τον μοχλοδιακόπτη των φλας ξανά προς τα εμπρός. Η ενδεικτική λυχνία í σβήνει. Το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας απενεργοποιείται επίσης όταν ο εξωτερικός διακόπτης φώτων μετακινηθεί από τη θέση AUTO σε άλλη θέση. Επισήμανση Ανάλογα με την έκδοση, μπορείτε να απενεργοποιήσετε το σύστημα και μέσω του συστήματος Ιnfotainment. Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Γενικές πληροφορίες Η απόδοση του συστήματος μπορεί να επηρεαστεί για τους εξής λόγους: Ακραίες καιρικές συνθήκες, π.χ. έντονη βροχόπτωση, ομίχλη ή χιόνι. Η μπροστινή κάμερα ή το παρμπρίζ εμποδίζεται. Τα φώτα των επερχόμενων ή των προπορευόμενων οχημάτων δεν ανιχνεύονται. Οι προβολείς δεν έχουν ρυθμιστεί σωστά. Το σύστημα μπορεί να επίσης να μην καταφέρει να ανιχνεύσει άλλα οχήματα λόγω διάφορων ανακλαστικών επιφανειών. Σινιάλο προβολέων Για να ενεργοποιήσετε το σινιάλο προβολέων, τραβήξτε το μοχλοδιακόπτη.

111 Ρύθμιση της δέσμης των προβολέων Χειροκίνητη ρύθμιση ύψους δέσμης προβολέων Με τη μεσαία σκάλα αναμμένη, ρυθμίστε τη δέσμη των προβολέων σύμφωνα με το φορτίο του οχήματος, ώστε το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα. Γυρίστε τον περιστροφικό ρυθμιστή στην επιθυμητή θέση: 0 : μπροστινό κάθισμα κατειλημμένο 4 : με φορτίο έως το μέγιστο επιτρεπόμενο βάρος Προβολείς κατά την οδήγηση στο εξωτερικό Η ασύμμετρη δέσμη προβολέων διευρύνει την ορατότητα στο άκρο του οδοστρώματος στην πλευρά του συνοδηγού. Ωστόσο, όταν οδηγείτε σε χώρες όπου κανονικά οδηγούν στο αντίθετο ρεύμα κυκλοφορίας, πρέπει να ρυθμίζετε τους προβολείς ώστε το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα. Οι προβολείς πρέπει να ρυθμίζονται σε συνεργείο. Φώτα πορείας ημέρας Τα φώτα πορείας ημέρας βελτιώνουν την ορατότητα του οχήματος σε συνθήκες φωτισμού ημέρας. Τα φώτα ανάβουν αυτόματα όταν ανοίγετε το διακόπτη ανάφλεξης. Εάν το όχημα διαθέτει λειτουργία αυτόματης ρύθμισης φώτων, το σύστημα μεταβαίνει αυτόματα από τα φώτα πορείας ημέρας στη λειτουργία Φωτισμός 109 των προβολέων ή αντίστροφα ανάλογα με τις συνθήκες φωτισμού. Αυτόματη ρύθμιση φώτων Σύστημα προβολέων προσαρμοζόμενης δέσμης Φως στροφής Ανάλογα με τη θέση του τιμονιού, την ταχύτητα του οχήματος και τη σχέση που έχει επιλεγεί στις στροφές, ένα πρόσθετο φως θα φωτίζει τη γωνία του δρόμου στη σχετική πλευρά. Τα φώτα στροφής σβήνουν αυτόματα μετά από παρατεταμένη χρήση και όταν η ταχύτητα του οχήματος υπερβαίνει τα 40 km/h.

112 110 Φωτισμός Αλάρμ Ενεργοποιείται πατώντας το. Σε περίπτωση απότομου φρεναρίσματος, τα αλάρμ μπορεί να ανάψουν αυτόματα. Για να σβήσουν, πατήστε το. Σήματα για στροφή και αλλαγή λωρίδας Μοχλοδιακόπτης προς τα επάνω Μοχλοδιακόπτης προς τα κάτω : δεξί φλας : αριστερό φλας Όταν γυρίζετε το τιμόνι στην ευθεία θέση, ο μοχλοδιακόπτης επιστρέφει αυτόματα στην αρχική του θέση και η ενδεικτική λυχνία σβήνει. Αυτό δεν συμβαίνει αν έχετε κάνει κάποιο μικρό ελιγμό, όπως όταν αλλάζετε λωρίδα. Για να αναβοσβήσουν τα φλας τρεις φορές, π.χ. όταν αλλάζετε λωρίδα, μετακινήστε τον μοχλό ελαφρά μέχρι το πρώτο στοπ. Όταν αφήσετε το μοχλοδιακόπτη, θα επιστρέψει στη θέση του. Εάν μετακινήσετε το μοχλοδιακόπτη μετά το πρώτο στοπ, τα φλας παραμένουν συνεχώς αναμμένα. Για να σβήσετε τα φλας χειροκίνητα, μετακινήστε το μοχλοδιακόπτη στην αρχική του θέση. Μπροστινοί προβολείς ομίχλης

113 Γυρίστε το ρυθμιστικό δακτύλιο στη θέση > και αφήστε τον. Οι μπροστινοί προβολείς ομίχλης λειτουργούν όταν ο κινητήρας βρίσκεται σε λειτουργία και είναι αναμμένοι οι προβολείς. Πίσω φώτα ομίχλης Φώτα όπισθεν Τα φώτα όπισθεν ανάβουν όταν ο διακόπτης ανάφλεξης είναι ανοικτός και επιλέξετε την όπισθεν. Θολωμένα κρύσταλλα φώτων Η εσωτερική επιφάνεια των κρυστάλλων των φώτων ενδέχεται να θαμπώσει σε συνθήκες υγρασίας και χαμηλής θερμοκρασίας, σε περίπτωση ισχυρής βροχόπτωσης ή μετά το πλύσιμο. Το θάμπωμα εξαφανίζεται γρήγορα από μόνο του - για να επιταχύνετε την αποθάμβωση, ανάψτε τους προβολείς. Πλαφονιέρες Φωτισμός 111 Οι πλαφονιέρες ανάβουν όταν ξεκλειδώνετε το όχημα με το τηλεχειριστήριο ή όταν ανοίγουν οι μπροστινές πόρτες. Όταν κλείσουν οι πόρτες, η πλαφονιέρα σβήνει μετά από λίγο ή αμέσως μετά το άνοιγμα του διακόπτη ανάφλεξης. Μπροστινή πλαφονιέρα Με τον διακόπτη στη μεσαία του θέση, το φως λειτουργεί ως πλαφονιέρα. Γυρίστε το ρυθμιστικό δακτύλιο στη θέση r και αφήστε τον. Τα πίσω φώτα ομίχλης λειτουργούν όταν ο κινητήρας βρίσκεται σε λειτουργία και είναι αναμμένοι οι προβολείς.

114 112 Φωτισμός Λειτουργεί πατώντας τον διακόπτη c: συνεχώς αναμμένη ανάβει όταν ξεκλειδωθούν και ανοίξουν οι πόρτες συνεχώς σβηστή Πίσω πλαφονιέρες Combi, λεωφορείο Τα χαμηλά φώτα και οι πλαφονιέρες βρίσκονται στον πίσω χώρο επιβατών. Πατήστε το διακόπτη δύο κατευθύνσεων στο ταμπλό: Πατήστε το κουμπί : σβηστές OFF Πατήστε το κουμπί c : αναμμένες Φώτα ανάγνωσης l Φωτισμός χώρου αποσκευών Ο φωτισμός του χώρου αποσκευών μπορεί να ρυθμιστεί έτσι, ώστε να ανάβει κατά το άνοιγμα των πλαϊνών και των πίσω θυρών ή να είναι διαρκώς αναμμένος. Με τον διακόπτη στη μεσαία του θέση, το φως λειτουργεί ως πλαφονιέρα. Λειτουργεί πατώντας τον διακόπτη c: συνεχώς αναμμένη ανάβει όταν ξεκλειδωθούν και ανοίξουν οι πόρτες συνεχώς σβηστή Όταν κλείσουν οι πόρτες, η πλαφονιέρα σβήνει μετά από λίγο ή αμέσως μετά το άνοιγμα του διακόπτη ανάφλεξης.

115 Φωτισμός 113 Φώτα ανάγνωσης Μπροστινό φως ανάγνωσης Πίσω φώτα ανάγνωσης Combi, λεωφορείο Για να ανάψει/σβήσει, πατήστε το l. Μπορείτε να κατευθύνετε τη δέσμη του φωτός ανάγνωσης όπου θέλετε, ανάλογα με την έκδοση. Πατήστε το διακόπτη δύο κατευθύνσεων στο ταμπλό: Πατήστε το κουμπί l : αναμμένα Πατήστε το κουμπί OFF : σβηστά Πλαφονιέρες c Τότε μπορείτε να ανάψετε ή να σβήσετε κάθε φως ανάγνωσης ξεχωριστά και να κατευθύνετε τη δέσμη του όπου θέλετε.

116 114 Φωτισμός Στοιχεία φωτισμού Φώτα εξόδου Οι προβολείς σβήνουν αμέσως αν γυρίσετε τον διακόπτη φώτων σε οποιαδήποτε θέση και τον επαναφέρετε στη θέση 7. Προστασία κατά της αποφόρτισης της μπαταρίας Για να αποτραπεί η αποφόρτιση της μπαταρίας του οχήματος όταν ο διακόπτης ανάφλεξης είναι κλειστός, ορισμένα από τα εσωτερικά φώτα μπορεί να σβήσουν αυτόματα μετά από κάποιο διάστημα. Οι προβολείς ανάβουν επί 30 δευτερόλεπτα περίπου μετά τη στάθμευση του οχήματος και την ενεργοποίηση του συστήματος. Ενεργοποίηση 1. Κλείστε το διακόπτη ανάφλεξης. 2. Αφαιρέστε το κλειδί ανάφλεξης. 3. Τραβήξτε το μοχλοδιακόπτη των φλας προς το τιμόνι. Μπορείτε να επαναλάβετε αυτή τη διαδικασία έως τέσσερις φορές.

117 Σύστημα κλιματισμού Συστήματα κλιματισμού Σύστημα θέρμανσης και εξαερισμού Σύστημα κλιματισμού Ηλεκτρονικό σύστημα κλιματισμού Πίσω σύστημα θέρμανσης Πίσω σύστημα κλιματισμού Βοηθητικός θερμαντήρας Αεραγωγοί Ρυθμιζόμενοι αεραγωγοί Σταθεροί αεραγωγοί Ψυγείο στο ντουλαπάκι συνοδηγού Συντήρηση Θυρίδα εισαγωγής αέρα Φίλτρο γύρης Κανονική λειτουργία συστήματος κλιματισμού Σέρβις Συστήματα κλιματισμού Σύστημα θέρμανσης και εξαερισμού Χειριστήρια για: θερμοκρασία Ταχύτητα ανεμιστήρα Κατανομή αέρα Αποθάμβωση και ξεπάγωμα Θερμαινόμενο πίσω παρμπρίζ Ü 3 41, Θερμαινόμενα καθίσματα ß Σύστημα κλιματισμού 115 Θερμοκρασία Κόκκινη : Θέρμανση Μπλε : Ψύξη Η πλήρης απόδοση του συστήματος θέρμανσης επιτυγχάνεται όταν ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας του. Ταχύτητα ανεμιστήρα Ρυθμίστε τη ροή του αέρα ρυθμίζοντας τον ανεμιστήρα στην ταχύτητα που επιθυμείτε. Κατανομή αέρα M : Προς το πρόσωπο L : Προς το πρόσωπο και το χώρο ποδιών K : Προς το χώρο ποδιών J : Προς το μπροστινό παρμπρίζ, τα μπροστινά παράθυρα και το χώρο ποδιών V : Προς το μπροστινό παρμπρίζ και τα μπροστινά παράθυρα Υπάρχει η δυνατότητα για ενδιάμεσες ρυθμίσεις.

118 116 Σύστημα κλιματισμού Αποθάμβωση και ξεπάγωμα των παραθύρων Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Γυρίστε το κουμπί κατανομής αέρα στη θέση V. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Ανοίξτε τους πλευρικούς αεραγωγούς όπως είναι απαραίτητο και στρέψτε τους προς τα παράθυρα. Για την ταυτόχρονη θέρμανση του χώρου ποδιών, γυρίστε το κουμπί κατανομής αέρα στη θέση J. Σύστημα κλιματισμού Εκτός από το σύστημα θέρμανσης και εξαερισμού, το σύστημα κλιματισμού διαθέτει χειριστήρια για τις εξής λειτουργίες: AC : Ψύξη u : Ανακυκλοφορία αέρα Θερμαινόμενο πίσω παρμπρίζ Ü 3 41, Θερμαινόμενα καθίσματα ß Ψύξη (AC) Ενεργοποιείται πατώντας το AC και λειτουργεί μόνο όταν ο κινητήρας και ο ανεμιστήρας βρίσκονται σε λειτουργία. Το σύστημα κλιματισμού ψύχει και αφυγραίνει τον αέρα, όταν η εξωτερική θερμοκρασία κυμαίνεται λίγο επάνω από το μηδέν. Για το λόγο αυτό ενδέχεται να σχηματιστούν υδρατμοί και να στάζουν κάτω από το όχημα. Εάν δεν επιθυμείτε ψύξη ή αφύγρανση, απενεργοποιήστε το σύστημα ψύξης για να εξοικονομήσετε καύσιμο. Επισήμανση Εάν στο σύστημα κλιματισμού επιλεγεί η μέγιστη ρύθμιση ψύξης όταν η θερμοκρασία περιβάλλοντος είναι

119 υψηλή, η λειτουργία Autostop ενδέχεται να ανασταλεί μέχρι να επιτευχθεί η απαιτούμενη θερμοκρασία στην καμπίνα επιβατών. Εάν στο σύστημα κλιματισμού επιλεγεί η μέγιστη ρύθμιση ψύξης όταν ο κινητήρας βρίσκεται σε λειτουργία Autostop, ενδέχεται να γίνει αυτόματα επανεκκίνηση του κινητήρα. Σύστημα Stop-Start Σύστημα ανακυκλοφορίας αέρα Ενεργοποιείται πατώντας το u. 9 Προειδοποίηση Ο φρέσκος αέρας που εισέρχεται στο αυτοκίνητο μειώνεται στη λειτουργία ανακυκλοφορίας αέρα. Κατά τη λειτουργία χωρίς ψύξη, η υγρασία του αέρα αυξάνεται και τα παράθυρα μπορεί να θαμπώσουν. Η ποιότητα του αέρα στο χώρο επιβατών αλλοιώνεται, γεγονός που μπορεί να προκαλέσει υπνηλία στους επιβάτες του οχήματος. Μέγιστη ψύξη Ανοίξτε για λίγο τα παράθυρα για να διαφύγει γρήγορα ο ζεστός αέρας. Η ψύξη AC είναι ενεργοποιημένη. Το σύστημα ανακυκλοφορίας αέρα u είναι ενεργοποιημένο. Γυρίστε το κουμπί κατανομής αέρα στη θέση M. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης ψύξης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Ανοίξτε όλους τους αεραγωγούς. Αποθάμβωση και ξεπάγωμα των παραθύρων Ενεργοποιήστε τη λειτουργία ψύξης AC. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Γυρίστε το κουμπί κατανομής αέρα στη θέση V. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Σύστημα κλιματισμού 117 Ανοίξτε τους πλευρικούς αεραγωγούς όπως είναι απαραίτητο και στρέψτε τους προς τα παράθυρα. Για την ταυτόχρονη θέρμανση του χώρου ποδιών, γυρίστε το κουμπί κατανομής αέρα στη θέση J. Επισήμανση Αν πατήσετε το V, όταν ο κινητήρας λειτουργεί, η λειτουργία Autostop θα ανασταλεί μέχρι να πατήσετε και πάλι το V. Εάν πατήσετε το V, όταν ο κινητήρας είναι σε λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα.

120 118 Σύστημα κλιματισμού Ηλεκτρονικό σύστημα κλιματισμού Χειριστήρια για: θερμοκρασία Κατανομή αέρα (s ή K) και επιλογή μενού Ταχύτητα ανεμιστήρα x AUTO : αυτόματη λειτουργία u V : ανακυκλοφορία αέρα : αποθάμβωση και ξεπάγωμα Ü : θερμαινόμενο πίσω παρμπρίζ, θερμαινόμενοι εξωτερικοί καθρέπτες AC OFF : απενεργοποιήστε το σύστημα κλιματισμού Θερμαινόμενο πίσω παρμπρίζ, θερμαινόμενοι εξωτερικοί καθρέπτες Ü 3 41, 3 37, θερμαινόμενα καθίσματα ß Η προεπιλεγμένη θερμοκρασία ρυθμίζεται αυτόματα. Στην αυτόματη λειτουργία, η ταχύτητα του ανεμιστήρα και η κατανομή του αέρα ρυθμίζουν αυτόματα τη ροή αέρα. Μπορείτε να ρυθμίσετε το σύστημα χρησιμοποιώντας τα κουμπιά κατανομής αέρα και ροής αέρα. Η πλήρης λειτουργικότητα του ηλεκτρονικού συστήματος κλιματισμού επιτυγχάνεται μόνο όταν ο κινητήρας βρίσκεται σε λειτουργία. Για να λειτουργεί σωστά ο αισθητήρας στο ταμπλό, δεν πρέπει να είναι καλυμμένος. Αυτόματη λειτουργία Βασική ρύθμιση για μέγιστη άνεση: Πατήστε το AUTO (στην οθόνη εμφανίζεται η ένδειξη "AUTO"). Ρυθμίστε τη θερμοκρασία που θέλετε (η θερμοκρασία εμφανίζεται στην οθόνη). Ανοίξτε όλους τους αεραγωγούς. Κατά την αυτόματη λειτουργία, οι ρυθμίσεις για την ταχύτητα του ανεμιστήρα, την κατανομή του αέρα, τον κλιματισμό και την ανακυκλοφορία του αέρα ρυθμίζονται αυτόματα από το σύστημα και δεν εμφανίζονται στην οθόνη. Προεπιλογή θερμοκρασίας Μπορείτε να ρυθμίσετε τις θερμοκρασίες στην τιμή που θέλετε με τα 2 κουμπιά κάτω από την οθόνη. Για μεγαλύτερη άνεση, αλλάζετε τη θερμοκρασία μόνο σε μικρές διαβαθμίσεις. Κόκκινη : Θέρμανση Μπλε : Ψύξη

121 Η πλήρης απόδοση του συστήματος θέρμανσης επιτυγχάνεται όταν ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας του. Εάν επιλέξετε την ελάχιστη θερμοκρασία 15, το ηλεκτρονικό σύστημα κλιματισμού λειτουργεί στη μέγιστη ψύξη. Εάν επιλέξετε τη μέγιστη θερμοκρασία 27, το ηλεκτρονικό σύστημα κλιματισμού λειτουργεί στη μέγιστη θέρμανση. Επισήμανση Εάν η θερμοκρασία πρόκειται να μειωθεί για λόγους άνεσης στην καμπίνα επιβατών, η λειτουργία Autostop μπορεί να ανασταλεί ή θα γίνει αυτόματα επανεκκίνηση του κινητήρα όταν ενεργοποιηθεί το σύστημα ψύξης. Σύστημα Stop-Start Ταχύτητα ανεμιστήρα Μπορείτε να αυξήσετε ή να μειώσετε την ταχύτητα του ανεμιστήρα με τα κουμπιά x. Η επιλεγμένη ταχύτητα του ανεμιστήρα εμφανίζεται στην οθόνη με την ένδειξη x. Εάν ο ανεμιστήρας απενεργοποιηθεί, θα απενεργοποιηθεί και το σύστημα κλιματισμού. Για να επιστρέψετε στην αυτόματη λειτουργία: Πιέστε το AUTO. Αποθάμβωση και ξεπάγωμα των παραθύρων Πατήστε το V. Ανάβει η λυχνία LED. Η θερμοκρασία και η κατανομή του αέρα ρυθμίζονται αυτόματα, ο κλιματισμός ενεργοποιείται και ο ανεμιστήρας λειτουργεί σε υψηλή ταχύτητα. Για να επιστρέψετε στην αυτόματη λειτουργία: πατήστε V ή AUTO. Επισήμανση Αν πατήσετε το V, όταν ο κινητήρας λειτουργεί, η λειτουργία Autostop θα ανασταλεί μέχρι να πατήσετε και πάλι το V. Εάν πατήσετε το V, όταν ο κινητήρας είναι σε λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα. Σύστημα κλιματισμού 119 Κατανομή αέρα Πατήστε το s ή K επανειλημμένα. Τα βέλη στην οθόνη δείχνουν τις ρυθμίσεις κατανομής: s : Προς το μπροστινό παρμπρίζ και τα μπροστινά παράθυρα 9 : Προς το μπροστινό παρμπρίζ, τα μπροστινά παράθυρα και το χώρο ποδιών M : Προς το πρόσωπο L : Προς το πρόσωπο και το χώρο ποδιών K : Προς το χώρο ποδιών Για να επιστρέψετε στην αυτόματη λειτουργία: Πιέστε το AUTO. Ψύξη Το σύστημα κλιματισμού ψύχει και αφυγραίνει τον αέρα όταν η εξωτερική θερμοκρασία υπερβαίνει ένα συγκεκριμένο επίπεδο. Για το λόγο αυτό ενδέχεται να σχηματιστούν υδρατμοί και να στάζουν κάτω από το όχημα.

122 120 Σύστημα κλιματισμού Αν δεν θέλετε να είναι ενεργή η λειτουργία ψύξης ή αφύγρανσης, πατήστε το AC OFF για να απενεργοποιηθεί το σύστημα ψύξης, εξοικονομώντας έτσι καύσιμο. Στην οθόνη εμφανίζεται η ένδειξη "AC OFF". Χειροκίνητη λειτουργία ανακυκλοφορίας αέρα Πατήστε το u. Ανάβει η λυχνία LED και στην οθόνη εμφανίζεται η ένδειξη u. 9 Προειδοποίηση Ο φρέσκος αέρας που εισέρχεται στο αυτοκίνητο μειώνεται στη λειτουργία ανακυκλοφορίας αέρα. Κατά τη λειτουργία χωρίς ψύξη, η υγρασία του αέρα αυξάνεται και τα παράθυρα μπορεί να θαμπώσουν. Η ποιότητα του αέρα στο χώρο επιβατών αλλοιώνεται, γεγονός που μπορεί να προκαλέσει υπνηλία στους επιβάτες του οχήματος. Για να επιστρέψετε στην αυτόματη λειτουργία: πατήστε u ή AUTO. Πίσω σύστημα θέρμανσης Εάν ο κινητήρας είναι σβηστός, ο πίσω χώρος επιβατών μπορεί να θερμανθεί από τον ανεξάρτητο θερμαντήρα, μέσω των αεραγωγών δαπέδου. Προσαρμόζοντας τις τιμές μέσω του ταμπλό, ο χρήστης μπορεί να προσαρμόσει τις ρυθμίσεις για την ώρα, την ημέρα και τη θερμοκρασία. Η λειτουργία του συστήματος θέρμανσης διακόπτεται εάν η στάθμη καυσίμου του αυτοκινήτου μειωθεί υπερβολικά. Όταν λειτουργεί, χρησιμοποιείται ισχύς από την μπαταρία του οχήματος. Για μικρές διαδρομές, ελέγχετε τακτικά την μπαταρία του οχήματος και επαναφορτίστε την εάν είναι απαραίτητο. Για να διασφαλιστεί η αποτελεσματική λειτουργία, οι αεραγωγοί δαπέδου στον πίσω χώρο επιβατών δεν πρέπει να εμποδίζονται. 9 Προειδοποίηση Μη χρησιμοποιείτε το σύστημα κατά τον ανεφοδιασμό καυσίμου, όταν υπάρχει σκόνη ή εύφλεκτες αναθυμιάσεις ή σε κλειστούς χώρους (π.χ. γκαράζ). Ρύθμιση ώρας και ημέρας Πατήστε το Ö μέχρι να αρχίσει να αναβοσβήνει η ένδειξη της ώρας. Αν η τροφοδοσία της μπαταρίας του οχήματος είχε διακοπεί πριν χρησιμοποιηθεί, πατήστε το m ή το n στιγμιαία ώστε η ένδειξη ώρας να αρχίσει να αναβοσβήνει.

123 Ρυθμίστε την ώρα πατώντας το m ή n. Η ώρα έχει ρυθμιστεί όταν η ένδειξη της ώρας σταματήσει να αναβοσβήνει. Τότε η ένδειξη της ώρας θα αρχίσει να αναβοσβήνει: ρυθμίστε την ημέρα πατώντας το m ή το n. Η ημέρα έχει ρυθμιστεί όταν η ένδειξη σταματήσει να αναβοσβήνει. Η ένδειξη θα παραμείνει στην οθόνη επί 15 δευτερόλεπτα περίπου μετά το κλείσιμο του διακόπτη ανάφλεξης. Χειρισμός του ανεξάρτητου θερμαντήρα πίσω χώρου Πατήστε το Y για να ενεργοποιηθεί ο θερμαντήρας. Στην οθόνη θα εμφανιστεί το Y ως ένδειξη ότι ο θερμαντήρας βρίσκεται σε λειτουργία. Αλλαγή της διάρκειας λειτουργίας του θερμαντήρα Με τον θερμαντήρα απενεργοποιημένο (ένδειξη Y σβηστή στην οθόνη), πατήστε το m επί 3 δευτερόλεπτα περίπου μέχρι η διάρκεια λειτουργίας του θερμαντήρα να αρχίσει να αναβοσβήνει στην οθόνη. Πατήστε το m ή το n για να ρυθμίσετε τη διάρκεια της θέρμανσης. Η διάρκεια έχει ρυθμιστεί όταν η ένδειξη σβήσει. Προγραμματισμός της λειτουργίας θέρμανσης Έχετε τη δυνατότητα να αποθηκεύσετε έως τρία προγράμματα που επιτρέπουν την ενεργοποίηση του θερμαντήρα. Πατήστε το P όσες φορές χρειάζεται για να επιλέξετε το αποθηκευμένο πρόγραμμα που θέλετε. Πατήστε το m ή το n στιγμιαία - η ώρα προγραμματισμού αναβοσβήνει στην οθόνη. Πατήστε το m ή το n για να ρυθμίσετε την ώρα που θέλετε και, τότε, μόλις η ένδειξη ώρας σταματήσει να αναβοσβήνει, ρυθμίστε την ημέρα πατώντας το m ή το n. Η ώρα και η ημέρα ρυθμίζονται όταν η ένδειξη σταματήσει να αναβοσβήνει και εμφανιστεί το ρολόι. Σύστημα κλιματισμού 121 Ανάκληση μιας λειτουργίας προγραμματισμού Για να ενεργοποιήσετε ένα αποθηκευμένο πρόγραμμα, πατήστε το P τόσες φορές όσες χρειάζεται μέχρι να εμφανιστεί ο αντίστοιχος αριθμός στην οθόνη. Ουδέτερη θέση ή δεν υπάρχει ενεργοποιημένο αποθηκευμένο πρόγραμμα Πατήστε το P μέχρι να σταματήσει να εμφανίζεται αριθμός αποθηκευμένου προγράμματος στην οθόνη. Ρύθμιση της θερμοκρασίας Για να ρυθμίσετε τη θερμοκρασία του θερμαντήρα, γυρίστε το περιστροφικό κουμπί που βρίσκεται στο ταμπλό. Περιστροφή : αύξηση θερμοκρα δεξιά Περιστροφή αριστερά σίας : μείωση θερμοκρασίας

124 122 Σύστημα κλιματισμού Πίσω σύστημα κλιματισμού Το πίσω σύστημα κλιματισμού ενεργοποιείται σε συνδυασμό με το σύστημα κλιματισμού μπροστινού χώρου επιβατών. Λεωφορείο Πίσω αεραγωγοί Ο πρόσθετος κλιματισμός παρέχεται στον πίσω χώρο επιβατών μέσω των αεραγωγών οροφής. Ταχύτητα ανεμιστήρα Ρυθμίστε τη ροή του αέρα για να επιλέξετε την επιθυμητή ταχύτητα. Περιστροφή : αύξηση της ροής δεξιά Περιστροφή αριστερά Combi αέρα : μείωση της ροής αέρα Ο πρόσθετος κλιματισμός παρέχεται στον πίσω χώρο επιβατών μέσω των αεραγωγών που βρίσκονται πάνω από το χώρο οδηγού και συνοδηγού. Με το σύστημα κλιματισμού μπροστινών επιβατών ενεργοποιημένο, ρυθμίστε τη ροή του αέρα για να επιλέξετε την επιθυμητή ταχύτητα. Βεβαιωθείτε ότι οι αεραγωγοί είναι ανοικτοί όταν χρησιμοποιούνται, για να αποτραπεί ο σχηματισμός πάγου στο σύστημα λόγω έλλειψης κίνησης του αέρα. Βοηθητικός θερμαντήρας Θερμαντήρας ψυκτικού Ο θερμαντήρας ψυκτικού Eberspächer που λειτουργεί με καύσιμο και ανεξάρτητα από τον κινητήρα θερμαίνει γρήγορα το ψυκτικό του κινητήρα ώστε να θερμανθεί το εσωτερικό του οχήματος χωρίς να τεθεί σε λειτουργία ο κινητήρας. 9 Προειδοποίηση Μη χρησιμοποιείτε το σύστημα κατά τον ανεφοδιασμό καυσίμου, όταν υπάρχει σκόνη ή εύφλεκτες αναθυμιάσεις ή σε κλειστούς χώρους (π.χ. γκαράζ).

125 Πριν θέσετε σε λειτουργία ή πριν προγραμματίσετε το σύστημα να τεθεί σε λειτουργία, ρυθμίστε το σύστημα κλιματισμού του οχήματος στη θέρμανση και την κατανομή αέρα στη θέση V. Απενεργοποιήστε το όταν δεν το χρειάζεστε. Ο θερμαντήρας σταματά αυτόματα μόλις παρέλθει το προγραμματισμένο διάστημα λειτουργίας. Η λειτουργία του διακόπτεται επίσης εάν η στάθμη καυσίμου του αυτοκινήτου είναι πολύ χαμηλή. Όταν λειτουργεί, χρησιμοποιείται ισχύς από την μπαταρία του οχήματος. Για το λόγο αυτό, η οδήγηση πρέπει να διαρκεί τουλάχιστον όσο η λειτουργία του θερμαντήρα. Για μικρές διαδρομές, ελέγχετε τακτικά την μπαταρία του οχήματος και επαναφορτίστε την εάν είναι απαραίτητο. Για να διασφαλίσετε την αποτελεσματική λειτουργία του ανεξάρτητου θερμαντήρα, πρέπει να τον θέτετε σε λειτουργία για λίγο μία φορά το μήνα. Μονάδες ελέγχου Ο χρονοδιακόπτης ή η μονάδα τηλεχειρισμού ενεργοποιεί ή απενεργοποιεί το σύστημα και χρησιμοποιείται για τον προγραμματισμό συγκεκριμένης ώρας αναχώρησης. Χρονόμετρο 1 X : ενεργοποιεί/απενεργοποιεί τη μονάδα ελέγχου και αλλάζει τις πληροφορίες που εμφανίζονται 2 q προηγ : επιλέγει τις λειτουργίες στη γραμμή μενού και ρυθμίζει τις τιμές Σύστημα κλιματισμού γραμμή μενού 4 r επόμενο : εμφανίζει τις επιλέξιμες λειτουργίες Y, x, P, Ö και Y : επιλέγει τις λειτουργίες στη γραμμή μενού και ρυθμίζει τις τιμές 5 OK : επιβεβαιώνει την επιλογή Τηλεχειριστήριο Τα κουμπιά χειρισμού λειτουργούν όπως ακριβώς στη μονάδα χρονοδιακόπτη που περιγράφηκε προηγουμένως. Για να ενεργοποιήσετε το τηλεχειριστήριο, πατήστε το X και αφήστε το, όταν στην οθόνη εμφανιστεί η γραμμή

126 124 Σύστημα κλιματισμού μενού. Η ενδεικτική λυχνία και η ένδειξη SENd εμφανίζονται στιγμιαία στην οθόνη, και ακολουθεί η θερμοκρασία. 9 Προειδοποίηση με το θετικό (<) πρόσημο στραμμένη προς τους θετικούς ακροδέκτες. Επανατοποθετήστε το κάλυμμα σωστά. Πετάξτε τις παλιές μπαταρίες σύμφωνα με τις περιβαλλοντικές διατάξεις. Κατά τον ανεφοδιασμό καυσίμου, απενεργοποιείτε το τηλεχειριστήριο καθώς και το θερμαντήρα! Για να το απενεργοποιήσετε, πατήστε και κρατήστε πατημένο το X, για να αποφευχθεί τυχόν ακούσια λειτουργία. Η μέγιστη εμβέλεια του τηλεχειριστηρίου ανέρχεται στα 600 μέτρα. Η εμβέλεια αυτή μπορεί να μειωθεί λόγω περιβαλλοντικών συνθηκών και εξασθένησης της μπαταρίας. Εκτός από το τηλεχειριστήριο, μπορείτε επίσης να ενεργοποιήσετε το σύστημα θέρμανσης επί 30 λεπτά, ή να το απενεργοποιήσετε, χρησιμοποιώντας το κουμπί στο ταμπλό. Αντικατάσταση μπαταρίας Αντικαταστήστε την μπαταρία όταν η εμβέλεια του τηλεχειριστηρίου είναι μειωμένη ή όταν αναβοσβήνει η λυχνία φόρτισης της μπαταρίας. Ανοίξτε το καπάκι χρησιμοποιώντας ένα νόμισμα και αντικαταστήστε την μπαταρία (CR 2430 ή αντίστοιχη), φροντίζοντας η καινούργια μπαταρία να τοποθετηθεί σωστά, με την πλευρά Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση. Ενδείξεις σφαλμάτων τηλεχειριστηρίου coba : ασθενές σήμα - ρυθμίστε τη θέση conp : δεν υπάρχει σήμα - πλησιάστε πιο κοντά balo : εξασθενημένη μπαταρία - αλλάξτε μπαταρία

127 Err : σφάλμα συστήματος - συμβουλευτείτε ένα συνεργείο Add, AddE : το σύστημα βρίσκεται στη λειτουργία εκμάθησης Εκμάθηση τηλεχειριστηρίου Εάν η μπαταρία του οχήματος επανασυνδεθεί, η λυχνία LED στο κουμπί στο ταμπλό ανάβει και το σύστημα παραμετροποιεί το μενού για το τηλεχειριστήριο αυτόματα. Εάν η LED αναβοσβήνει, πατήστε το OK στο τηλεχειριστήριο, επιλέξτε Add ή AddE και επιβεβαιώστε την επιλογή. Υπάρχει η δυνατότητα παραμετροποίησης πρόσθετων τηλεχειριστηρίων. Πατήστε το κουμπί μέχρι η λυχνία LED να αρχίσει να αναβοσβήνει, ενεργοποιήστε το τηλεχειριστήριο, επιλέξτε Add και επιβεβαιώστε την επιλογή. Το AddE πραγματοποιεί εκμάθηση του τρέχοντος τηλεχειριστηρίου αποκλειστικά και ακυρώνει όλα τα τηλεχειριστήρια που έχουν ήδη προγραμματιστεί. Το Add πραγματοποιεί εκμάθηση σε έως και 4 τηλεχειριστήρια, ωστόσο μόνο ένα μπορεί να χρησιμοποιηθεί στο σύστημα κάθε φορά. Λειτουργία Θέρμανση Y Επιλέξτε Y στη γραμμή μενού και επιβεβαιώστε την επιλογή. Η προκαθορισμένη διάρκεια θέρμανσης, π.χ. L 30, αναβοσβήνει στην οθόνη. Η εργοστασιακή ρύθμιση είναι 30 λεπτά. Για να ρυθμίσετε προσωρινά τη διάρκεια της θέρμανσης, χρησιμοποιήστε το q ή το r και επιβεβαιώστε την επιλογή σας. Μπορείτε να ρυθμίσετε την τιμή από 10 έως 120 λεπτά. Λόγω της κατανάλωσης ισχύος, προσέχετε τη διάρκεια της λειτουργίας του θερμαντήρα. Για την απενεργοποίηση, επιλέξτε Y στη γραμμή μενού ξανά και επιβεβαιώστε την επιλογή. Αερισμός x Επιλέξτε x στη γραμμή μενού και επιβεβαιώστε την επιλογή. Μπορείτε να αποδεχθείτε ή να ρυθμίσετε τη διάρκεια του αερισμού. Η διάρκεια που εμφανίζεται γίνεται αποδεκτή χωρίς επιβεβαίωση. Σύστημα κλιματισμού 125 Για την απενεργοποίηση, επιλέξτε x στη γραμμή μενού ξανά και επιβεβαιώστε την επιλογή. Προγραμματισμός P Μπορείτε να προγραμματίσετε έως και 3 προκαθορισμένες ώρες αναχώρησης, είτε στη διάρκεια μίας ημέρας είτε στη διάρκεια μιας εβδομάδας. Επιλέξτε P στη γραμμή μενού και επιβεβαιώστε την επιλογή. Επιλέξτε τον αριθμό που θέλετε για την προκαθορισμένη μνήμη 1, 2 ή 3 και επιβεβαιώστε την επιλογή. Επιλέξτε ημέρα και επιβεβαιώστε. Επιλέξτε ώρα και επιβεβαιώστε. Επιλέξτε λεπτά και επιβεβαιώστε. Επιλέξτε Y ή x και επιβεβαιώστε. Εάν είναι απαραίτητο, ρυθμίστε το χρόνο λειτουργίας πριν από την αναχώρηση και επιβεβαιώστε.

128 126 Σύστημα κλιματισμού Ο αριθμός για την επόμενη προκαθορισμένη μνήμη που πρόκειται να ενεργοποιηθεί υπογραμμίζεται και εμφανίζεται η ημέρα της εβδομάδας. Επαναλάβετε τη διαδικασία για να προγραμματίσετε τους υπόλοιπους αριθμούς προκαθορισμένης μνήμης. Πατώντας το X στη διάρκεια της διαδικασίας, η διαδικασία τερματίζεται χωρίς να αποθηκευτούν οι ρυθμίσεις προγραμματισμού. Για να διαγράψετε μια προκαθορισμένη ώρα αναχώρησης, ακολουθήστε τα βήματα για τον προγραμματισμό μέχρι να αρχίσει να αναβοσβήνει το σύμβολο της θέρμανσης Y. Πατήστε το q ή το r, μέχρι να εμφανιστεί στην οθόνη η ένδειξη off και επιβεβαιώστε την επιλογή. Η θέρμανση διακόπτεται αυτόματα 5 λεπτά μετά την προγραμματισμένη ώρα αναχώρησης. Επισήμανση Το σύστημα τηλεχειρισμού διαθέτει έναν αισθητήρα θερμοκρασίας ο οποίος υπολογίζει την ώρα λειτουργία σύμφωνα με τη θερμοκρασία περιβάλλοντος και την επιθυμητή ένταση θέρμανσης (ECO ή HIGH). Το σύστημα τίθεται σε λειτουργία αυτόματα μεταξύ 5 και 60 λεπτών πριν από την προγραμματισμένη ώρα αναχώρησης. Ρυθμίστε την ημέρα της εβδομάδας, την ώρα και τη διάρκεια της θέρμανσης Ö Εάν η μπαταρία του οχήματος αποσυνδεθεί ή εάν η τάση της είναι πολύ χαμηλή, η μονάδα πρέπει να επαναρυθμιστεί. Επιλέξτε Ö και επιβεβαιώστε. Επιλέξτε την ημέρα της εβδομάδας και επιβεβαιώστε. Αλλάξτε τις ώρες και επιβεβαιώστε. Αλλάξτε τα λεπτά και επιβεβαιώστε. Αλλάξτε την προκαθορισμένη διάρκεια θέρμανσης και επιβεβαιώστε. Ένταση θέρμανσης Y Η προτιμώμενη ένταση θέρμανσης για τις προγραμματισμένες ώρες αναχώρησης μπορεί να ρυθμιστεί ως ECO ή HIGH. Επιλέξτε Y και επιβεβαιώστε Στην οθόνη αναβοσβήνει η ένδειξη ECO ή HIGH. Ρυθμίστε με το q ή το r και επιβεβαιώστε.

129 Αεραγωγοί Ρυθμιζόμενοι αεραγωγοί Πρέπει να είναι ανοικτός τουλάχιστον ένας αεραγωγός όταν είναι ενεργοποιημένη η λειτουργία ψύξης, για να μη σχηματιστεί πάγος στον εξατμιστή λόγω της έλλειψης κυκλοφορίας αέρα. Κεντρικοί αεραγωγοί Πλευρικοί αεραγωγοί Σύστημα κλιματισμού 127 Combi Πιέστε τον αεραγωγό για να ανοίξει. Κατευθύνετε τη ροή του αέρα ρυθμίζοντας τον αεραγωγό οριζόντια. Πιέστε τον αεραγωγό για να κλείσει. Πιέστε τον αεραγωγό για να ανοίξει. Κατευθύνετε τη ροή του αέρα ρυθμίζοντας τον αεραγωγό οριζόντια. Ανάλογα με τη θέση του διακόπτη θερμοκρασίας, στο εσωτερικό του οχήματος διοχετεύεται αέρας μέσω των πλευρικών αεραγωγών. 9 Προειδοποίηση Μη στερεώνετε αντικείμενα στις περσίδες των αεραγωγών. Υπάρχει κίνδυνος να προκληθεί ζημιά και τραυματισμός σε περίπτωση ατυχήματος. Στο πλαίσιο της οροφής μπορεί να υπάρχουν ρυθμιζόμενοι αεραγωγοί. Πιέστε τον αεραγωγό για να ανοίξει. Κρατήστε τον αεραγωγό και γυρίστε τον προς τη θέση που θέλετε για να κατευθύνετε τη ροή του αέρα.

130 128 Σύστημα κλιματισμού Λεωφορείο Ψυγείο στο ντουλαπάκι συνοδηγού Το σύστημα κλιματισμού μπορεί επίσης να διατηρήσει τα περιεχόμενα του ντουλαπιού δροσερά. Συντήρηση Θυρίδα εισαγωγής αέρα Στο πλαίσιο της οροφής πάνω από τα καθίσματα μπορεί να υπάρχουν ρυθμιζόμενοι αεραγωγοί. Γυρίστε τον ρυθμιστή για να αυξηθεί/μειωθεί η ροή του αέρα προς το αντίστοιχο κάθισμα. Σταθεροί αεραγωγοί Πρόσθετοι αεραγωγοί υπάρχουν κάτω από το παρμπρίζ, τα παράθυρα και στους χώρους ποδιών. Η θυρίδα εισαγωγής αέρα στην μπροστινή πλευρά του παρμπρίζ στο χώρο του κινητήρα πρέπει να διατηρείται καθαρή, για να είναι εφικτή η εισαγωγή του αέρα. Αφαιρέστε τυχόν φύλλα, ακαθαρσίες ή χιόνι. Φίλτρο γύρης Το φίλτρο γύρης αφαιρεί τη σκόνη, την αιθάλη, τη γύρη και τους σπόρους από τον εξωτερικό αέρα που εισέρχεται στο όχημα μέσω της εισαγωγής αέρα.

131 Σύστημα κλιματισμού 129 Κανονική λειτουργία συστήματος κλιματισμού Για να διασφαλίσετε τη συνεχή αποτελεσματική λειτουργία του συστήματος, πρέπει να ενεργοποιείτε τη λειτουργία ψύξης επί μερικά λεπτά μία φορά το μήνα, ανεξαρτήτως καιρικών συνθηκών και εποχής του χρόνου. Η ενεργοποίηση της λειτουργίας ψύξης δεν είναι εφικτή όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή. Καθαρισμός συμπυκνωτή και αποστράγγιση εξατμιστή Έλεγχος απόδοσης Σέρβις Για τη βέλτιστη απόδοση του συστήματος ψύξης, συνιστάται να ελέγχετε το σύστημα κλιματισμού μία φορά το χρόνο, αρχίζοντας στα τρία χρόνια από την ημερομηνία έκδοσης της πρώτης άδειας κυκλοφορίας, συμπ. των εξής: Δοκιμή λειτουργίας και πίεσης Λειτουργία συστήματος θέρμανσης Έλεγχος διαρροής Έλεγχος ιμάντων κίνησης

132 130 Οδήγηση και χρήση Οδήγηση και χρήση Συμβουλές οδήγησης Οικονομική οδήγηση Έλεγχος του οχήματος Διεύθυνση του οχήματος Εκκίνηση και λειτουργία Ροντάρισμα καινούργιου οχήματος Θέσεις διακόπτη ανάφλεξης Εκκίνηση του κινητήρα Έλεγχος στροφών ρελαντί Διακοπή παροχής καυσίμου κατά την υπέρβαση στροφών κινητήρα με τη φόρα του οχήματος Σύστημα Stop-Start Στάθμευση Πνευματική ανάρτηση Εκπομπές καυσαερίων κινητήρα Φίλτρο σωματιδίων πετρελαίου Καταλυτικός μετατροπέας AdBlue Μηχανικό κιβώτιο ταχυτήτων Ημιαυτόματο κιβώτιο ταχυτήτων 147 Οθόνη κιβωτίου ταχυτήτων Εκκίνηση του κινητήρα Επιλογέας ταχυτήτων Χειροκίνητη λειτουργία Ηλεκτρονικά προγράμματα οδήγησης Σφάλμα Διακοπή ηλεκτρικής τροφοδοσίας Φρένα Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Χειρόφρενο Υποβοήθηση πέδησης Σύστημα υποβοήθησης εκκίνησης σε ανηφόρα Συστήματα ελέγχου οδηγικής συμπεριφοράς Σύστημα ελέγχου πρόσφυσης. 154 Ηλεκτρονικό πρόγραμμα ευστάθειας Συστήματα υποβοήθησης οδηγού Cruise control Περιοριστής ταχύτητας (κόφτης) Υποβοήθηση στάθμευσης Κάμερα πίσω θέασης Προειδοποίηση αλλαγής λωρίδας Καύσιμο Καύσιμο για πετρελαιοκινητήρες Ανεφοδιασμός καυσίμου Κατανάλωση καυσίμου - Εκπομπές CO Κοτσαδόρος Γενικές πληροφορίες Οδηγικά χαρακτηριστικά και συμβουλές ρυμούλκησης Ρυμούλκηση τρέιλερ Εξοπλισμός ρυμούλκησης Υποβοήθηση ευστάθειας τρέιλερ Βοηθητικά συστήματα Κιβώτιο βοηθητικής ταχύτητας. 171

133 Συμβουλές οδήγησης Οικονομική οδήγηση Λειτουργία ECO Το πρόγραμμα λειτουργίας ECO βελτιστοποιεί την κατανάλωση καυσίμου. Επηρεάζει την ισχύ και τη ροπή του κινητήρα, την επιτάχυνση, την ένδειξη αλλαγής σχέσης μετάδοσης, τη θέρμανση, τον κλιματισμό και τους ηλεκτρικούς καταναλωτές. Ενεργοποίηση Πατήστε το ECO. Η ενδεικτική λυχνία ανάβει όταν ενεργοποιηθεί και στο κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται σχετικό μήνυμα Κατά τη διάρκεια της οδήγησης, μπορείτε να απενεργοποιήσετε προσωρινά τη λειτουργία ECO, π.χ. για να αυξήσετε την απόδοση του κινητήρα, πατώντας δυνατά το πεντάλ γκαζιού. Η λειτουργία ECO θα ενεργοποιηθεί και πάλι όταν μειωθεί η πίεση στο πεντάλ γκαζιού. Απενεργοποίηση Πατήστε το ECO ξανά. Η ενδεικτική λυχνία σβήνει. Έλεγχος του οχήματος Ποτέ μην κινείστε με τη νεκρά με τον κινητήρα σβηστό (εκτός εάν είναι ενεργή η λειτουργία Autostop) Πολλά από τα συστήματα του οχήματος δεν λειτουργούν σε αυτή την περίπτωση (π.χ. μονάδα σερβόφρενου, υδραυλικό τιμόνι). Η οδήγηση σε αυτή την περίπτωση ενέχει κίνδυνο τόσο Οδήγηση και χρήση 131 για εσάς όσο και για τρίτους. Όταν είναι ενεργή η λειτουργία Autostop λειτουργούν όλα τα συστήματα, ωστόσο υπάρχει ελεγχόμενη μείωση στην υδραυλική υποβοήθηση του συστήματος διεύθυνσης και η ταχύτητα του οχήματος είναι μειωμένη. Σύστημα Stop-Start Πεντάλ Για να διασφαλίσετε ότι η διαδρομή των πεντάλ δεν εμποδίζεται, τα πατάκια δεν πρέπει να βρίσκονται κάτω από τα πεντάλ. Χρησιμοποιείτε μόνο ταπέτα δαπέδου που εφαρμόζουν σωστά και στερεώνονται με τους πείρους στερέωσης στην πλευρά του οδηγού. Διεύθυνση του οχήματος Αν χαθεί η υδραυλική υποβοήθηση του συστήματος διεύθυνσης λόγω σβησίματος του κινητήρα ή βλάβης στο σύστημα, μπορείτε ακόμη να διευθύνετε το όχημα ωστόσο απαιτείται μεγαλύτερη προσπάθεια.

134 132 Οδήγηση και χρήση Προσοχή Οχήματα με υδραυλικό τιμόνι: Εάν στρίψετε το τιμόνι μέχρι το τέρμα του, και το κρατήσετε σε αυτή τη θέση περισσότερο από 15 δευτερόλεπτα, μπορεί να προκληθεί ζημιά στο σύστημα υδραυλικού τιμονιού και να μειωθεί η υδραυλική υποβοήθηση του συστήματος διεύθυνσης. Εκκίνηση και λειτουργία Ροντάρισμα καινούργιου οχήματος Μη φρενάρετε δυνατά χωρίς λόγο στις πρώτες σας διαδρομές με το αυτοκίνητο και αφότου έχετε τοποθετήσει καινούργια τακάκια στα δισκόφρενα. Την πρώτη φορά που θα οδηγήσετε το όχημα, το κερί και το λάδι στο σύστημα εξαγωγής καυσαερίων ενδέχεται να εξατμιστούν εκλύοντας καπνό. Σταθμεύστε για λίγο το αυτοκίνητο σε ανοικτό χώρο μετά την πρώτη οδήγηση και μην εισπνέετε τις αναθυμιάσεις. Κατά την περίοδο του στρωσίματος, η κατανάλωση καυσίμου και λαδιού κινητήρα ενδέχεται να είναι αυξημένη και η διαδικασία καθαρισμού του φίλτρου σωματιδίων πετρελαίου ενδέχεται να πραγματοποιείται συχνότερα. Η λειτουργία Autostop μπορεί να ανασταλεί για να μπορέσει να φορτιστεί η μπαταρία του οχήματος. Σύστημα Stop-Start Φίλτρο σωματιδίων πετρελαίου Θέσεις διακόπτη ανάφλεξης 0 : διακόπτης ανάφλεξης κλειστός 1 : τιμόνι ξεκλείδωτο, διακόπτης ανάφλεξης κλειστός 2 : διακόπτης ανάφλεξης ανοικτός πετρελαιοκινητήρες: προθέρμανση 3 : εκκίνηση

135 Εκκίνηση του κινητήρα Μηχανικό κιβώτιο ταχυτήτων: πατήστε το πεντάλ του συμπλέκτη. Ημιαυτόματο κιβώτιο ταχυτήτων: πατήστε το πεντάλ φρένων, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα στη θέση N. Μην επιταχύνετε. Γυρίστε το κλειδί στη θέση 2 για την προθέρμανση και κρατήστε το μέχρι να σβήσει η ενδεικτική λυχνία N στο κέντρο πληροφοριών οδηγού (DIC). Γυρίστε το κλειδί στη θέση 3 και αφήστε το. Οι αυξημένες στροφές κινητήρα επιστρέφουν αυτόματα σε κανονικές στροφές ρελαντί όσο η θερμοκρασία του κινητήρα αυξάνεται. Μην γυρίζετε τη μίζα περισσότερο από 15 δευτερόλεπτα. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, περιμένετε 15 δευτερόλεπτα και προσπαθήστε ξανά. Εάν είναι απαραίτητο, πατήστε το πεντάλ γκαζιού πριν επαναλάβετε τη διαδικασία. Πριν επανεκκινήσετε ή σβήσετε τον κινητήρα, γυρίστε το κλειδί πίσω στη θέση 0. Στη διάρκεια της λειτουργίας Autostop, ο κινητήρας μπορεί να τεθεί σε λειτουργία με το πάτημα του πεντάλ συμπλέκτη. Σύστημα Stop-Start Προθέρμανση υπερτροφοδοτούμενου κινητήρα Κατά την εκκίνηση, η διαθέσιμη ροπή του κινητήρα μπορεί να είναι περιορισμένη για λίγο, ιδίως όταν ο κινητήρας είναι κρύος. Ο περιορισμός χρησιμοποιείται για να μπορέσει το σύστημα λίπανσης να προστατεύσει πλήρως τον κινητήρα. Οδήγηση και χρήση 133 Έλεγχος στροφών ρελαντί Για να αυξήσετε τις στροφές ρελαντί, πατήστε το διακόπτη. Μετά από μερικά δευτερόλεπτα, η λειτουργία ενεργοποιείται. Η λειτουργία απενεργοποιείται όταν: Όταν πατηθεί το πεντάλ συμπλέκτη. Πατηθεί το πεντάλ γκαζιού. Το ημιαυτόματο κιβώτιο ταχυτήτων δεν βρίσκεται στη θέση N (νεκρά).

136 134 Οδήγηση και χρήση Η ταχύτητα του οχήματος υπερβαίνει τα 0 km/h. Η ενδεικτική λυχνία A, W ή C ανάβει στον πίνακα οργάνων. Για να αυξήσετε ή να μειώσετε τις υψηλές γρήγορες στροφές ρελαντί, απευθυνθείτε σε ένα συνεργείο. Επισήμανση Όταν είναι ενεργοποιημένη η λειτουργία γρήγορου ρελαντί, το σύστημα Stop-Start απενεργοποιείται αυτομάτως. Σύστημα Stop-Start Διακοπή παροχής καυσίμου κατά την υπέρβαση στροφών κινητήρα με τη φόρα του οχήματος Η τροφοδοσία καυσίμου διακόπτεται αυτόματα όταν το όχημα κινείται με επιλεγμένη σχέση στο κιβώτιο αλλά χωρίς το πεντάλ γκαζιού να είναι πατημένο. Σύστημα Stop-Start Το σύστημα Stop-Start συμβάλλει στην εξοικονόμηση καυσίμου και τη μείωση των εκπομπών καυσαερίων. Όταν οι συνθήκες το επιτρέπουν, το σύστημα σβήνει τον κινητήρα μόλις το όχημα μειώσει ταχύτητα ή σταματήσει, π.χ. στο φανάρι ή σε κυκλοφοριακή συμφόρηση. Θέτει τον κινητήρα σε λειτουργία αυτόματα μόλις πατήσετε το πεντάλ συμπλέκτη. Ένας αισθητήρας μπαταρίας του οχήματος διασφαλίζει ότι η λειτουργία Autostop εκτελείται μόνο εάν η μπαταρία του οχήματος είναι επαρκώς φορτισμένη για την επανεκκίνηση. Ενεργοποίηση Το σύστημα Stop-Start είναι διαθέσιμο μόλις ο κινητήρας τεθεί σε λειτουργία, το όχημα ξεκινήσει και οι συνθήκες που αναφέρονται παρακάτω σε αυτό το κεφάλαιο πληρούνται. Απενεργοποίηση Για να απενεργοποιήσετε το σύστημα Stop-Start χειροκίνητα, πατήστε Î. Ως ένδειξη της απενεργοποίησης, η λυχνία LED στο κουμπί ανάβει. Επισήμανση Όταν είναι ενεργοποιημένη η λειτουργία γρήγορου ρελαντί, το σύστημα Stop-Start απενεργοποιείται αυτομάτως και δεν μπορεί να ενεργοποιηθεί ξανά πιέζοντας το Î. Η

137 Οδήγηση και χρήση 135 LED στο κουμπί ανάβει, για να υποδείξει την απενεργοποίηση και μπορεί να εμφανιστεί ένα αντίστοιχο μήνυμα στο Κέντρο πληροφοριών οδηγού (DIC) Έλεγχος στροφών ρελαντί Autostop Αν το όχημα κινείται με μικρή ταχύτητα ή είναι σταματημένο, μπορείτε να ενεργοποιήσετε τη λειτουργία Autostop ως εξής: πατήστε το πεντάλ του συμπλέκτη με τον επιλογέα ταχυτήτων επιλέξτε τη νεκρά (μηχανικό κιβώτιο ταχυτήτων) ή N (ημιαυτόματο κιβώτιο ταχυτήτων) αφήστε το πεντάλ του συμπλέκτη Ο κινητήρας απενεργοποιείται ενώ η ανάφλεξη παραμένει ενεργοποιημένη αν πληρούνται οι απαιτούμενες συνθήκες. Ως ένδειξη της λειτουργίας Autostop, ανάβει η λυχνία Ï με πράσινο χρώμα στον πίνακα οργάνων. Στη διάρκεια της λειτουργίας Autostop, η απόδοση του συστήματος θέρμανσης, του υδραυλικού τιμονιού και των φρένων θα διατηρηθεί. Η υποβοήθηση πέδησης, ωστόσο, δεν είναι διαθέσιμη Συνθήκες για τη λειτουργία Autostop Το σύστημα stop-start ελέγχει αν πληροίται κάθε μία από τις παρακάτω συνθήκες, διαφορετικά η λειτουργία Autostop θα ανασταλεί και η ενδεικτική λυχνία \ θα ανάψει στον πίνακα οργάνων. το σύστημα Stop-Start δεν απενεργοποιείται χειροκίνητα το καπό του κινητήρα είναι καλά κλειστό η πόρτα του οδηγού είναι κλειστή ή η ζώνης ασφαλείας του οδηγού είναι προσδεδεμένη η μπαταρία του οχήματος είναι επαρκώς φορτισμένη και σε καλή κατάσταση λειτουργίας ο κινητήρας έχει προθερμανθεί η θερμοκρασία ψυκτικού του κινητήρα είναι πολύ υψηλή η θερμοκρασία περιβάλλοντος δεν είναι πολύ χαμηλή η λειτουργία ξεπαγώματος δεν είναι ενεργοποιημένη το σύστημα κλιματισμού δεν αναστέλλει τη λειτουργία Autostop η υποπίεση φρένων είναι επαρκής η λειτουργία αυτοκαθαρισμού του φίλτρου σωματιδίων πετρελαίου δεν είναι ενεργή το όχημα έχει κινηθεί μετά την τελευταία ενεργοποίηση της λειτουργίας Autostop

138 136 Οδήγηση και χρήση Διαφορετικά η λειτουργία Autostop θα ανασταλεί. Η λειτουργία Autostop μπορεί να μην είναι πλέον διαθέσιμη όταν η θερμοκρασία περιβάλλοντος πλησιάζει το μηδέν. Η λειτουργία Autostop μπορεί επίσης να ανασταλεί από ορισμένες ρυθμίσεις του συστήματος κλιματισμού. Ανατρέξτε στο κεφάλαιο Κλιματισμός για περισσότερες πληροφορίες Αμέσως μετά από οδήγηση σε αυτοκινητόδρομο, η λειτουργία Autostop μπορεί να ανασταλεί. Η λειτουργία Autostop μπορεί επίσης να ανασταλεί προσωρινά αν η μπαταρία του οχήματος έχει επαναφορτιστεί από εξωτερική πηγή. Ροντάρισμα καινούργιου οχήματος Προστασία κατά της αποφόρτισης της μπαταρίας του οχήματος Για να διασφαλιστούν οι αξιόπιστες επανεκκινήσεις του κινητήρα, έχουν υιοθετηθεί αρκετές λειτουργίες προστασίας κατά της αποφόρτισης της μπαταρίας του οχήματος στο σύστημα Stop-Start. Επανεκκίνηση του κινητήρα από τον οδηγό Πατήστε το πεντάλ του συμπλέκτη για επανεκκίνηση του κινητήρα. Εάν ο επιλογέας ταχυτήτων έχει μετακινηθεί εκτός νεκράς (μηχανικό κιβώτιο ταχυτήτων) ή εκτός N (ημιαυτόματο κιβώτιο ταχυτήτων) ή δεν πληρούνται άλλες συνθήκες, πραγματοποιήστε εκκίνηση με το κλειδί ανάφλεξης. Η πράσινη ενδεικτική λυχνία Ï στον πίνακα οργάνων θα σβήσει όταν επανεκκινηθεί ο κινητήρας. Εάν ο επιλογέας ταχυτήτων έχει μετακινηθεί εκτός νεκράς (μηχανικό κιβώτιο ταχυτήτων) ή εκτός N (ημιαυτόματο κιβώτιο ταχυτήτων) προτού πατήσετε πρώτα το συμπλέκτη, δεν θα πραγματοποιηθεί επανεκκίνηση. Επανεκκίνηση του κινητήρα από το σύστημα Stop-Start Ο επιλογέας ταχυτήτων πρέπει να βρίσκεται στη νεκρά (μηχανικό κιβώτιο ταχυτήτων) ή στο N (ημιαυτόματο κιβώτιο ταχυτήτων), προκειμένου να καταστεί δυνατή μια αυτόματη επανεκκίνηση. Εάν προκύψει κάποια από τις παρακάτω περιπτώσεις κατά τη λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα από το σύστημα Stop-Start. Η ενδεικτική λυχνία Ï αναβοσβήνει με πράσινο χρώμα στον πίνακα οργάνων όταν ο κινητήρας επανεκκινηθεί αυτόματα. το σύστημα Stop-Start απενεργοποιείται χειροκίνητα το καπό κινητήρα ανοίξει η ζώνη ασφαλείας του οδηγού απασφαλίσει και η πόρτα του οδηγού ανοίξει η θερμοκρασία του κινητήρα είναι πολύ χαμηλή η μπαταρία του οχήματος αποφορτιστεί

139 η υποπίεση φρένων δεν είναι επαρκής το αυτοκίνητο αρχίσει να κινείται η λειτουργία ξεπαγώματος ενεργοποιηθεί το σύστημα κλιματισμού 'ζητά' εκκίνηση του κινητήρα ξεπεράστηκε ο προκαθορισμένος χρόνος Εάν συνδεθεί ένα ηλεκτρικό αξεσουάρ, π.χ. φορητό CD player, στην πρίζα ρεύματος, μπορεί να παρατηρήσετε μια σύντομη πτώση τάσης κατά την επανεκκίνηση. Εάν το σύστημα Infotainment είναι ενεργό, η ένταση του ήχου μπορεί να μειωθεί προσωρινά ή να διακοπεί κατά την επανεκκίνηση. Ηχητικές προειδοποιήσεις Σφάλμα Εάν η ενδεικτική λυχνία Ï ανάψει με κίτρινο χρώμα, σημαίνει ότι υπάρχει βλάβη στο σύστημα stop-start Στο DIC εμφανίζεται σχετικό μήνυμα Απευθυνθείτε σε ένα συνεργείο. Στάθμευση 9 Προειδοποίηση Μη σταθμεύετε το όχημα σε εύφλεκτη επιφάνεια. Η υψηλή θερμοκρασία του συστήματος εξάτμισης μπορεί να προκαλέσει ανάφλεξη. Τραβάτε πάντοτε το χειρόφρενο χωρίς να πατάτε το κουμπί απασφάλισης. Όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες, τραβήξτε το χειρόφρενο όσο το δυνατόν πιο πάνω. Για να μειώσετε τη δύναμη που θα χρειαστεί να ασκήσετε, πατήστε ταυτόχρονα το πεντάλ φρένου. Σβήστε τον κινητήρα. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε επιφάνεια με ανηφορική κλίση, επιλέξτε πρώτη. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Οδήγηση και χρήση 137 Εάν το όχημα βρίσκεται σε επιφάνεια με κατηφορική κλίση, επιλέξτε την όπισθεν. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλείστε τα παράθυρα. Γυρίστε το κλειδί ανάφλεξης στη θέση 0 και αφαιρέστε το από το διακόπτη. Στρίψτε το τιμόνι μέχρι να αισθανθείτε την κλειδαριά του τιμονιού να ασφαλίζει. Κλειδώστε το όχημα 3 23 και ενεργοποιήστε το αντικλεπτικό σύστημα κλειδώματος 3 34 και το αντικλεπτικό σύστημα συναγερμού Πνευματική ανάρτηση Λειτουργεί αυτόματα όταν το όχημα οδηγείται. Το σύστημα αερανάρτησης ρυθμίζει διαρκώς το ύψος της ανάρτησης σύμφωνα με το φορτίο του οχήματος.

140 138 Οδήγηση και χρήση Προσοχή Για την ασφαλή λειτουργία του συστήματος αερανάρτησης, μην υπερβαίνετε το μέγιστο επιτρεπόμενο μικτό βάρος του οχήματος. Ανατρέξτε στην πινακίδα αριθμού πλαισίου ή στα έγγραφα του οχήματος. Για περισσότερες πληροφορίες σχετικά με το σύστημα αερανάρτησης, ανατρέξτε στις συνοδευτικές οδηγίες λειτουργίας. Κεντρικός διακόπτης Προσοχή Το σύστημα αερανάρτησης πρέπει να είναι απενεργοποιημένο κατά τη ρυμούλκηση, τη βοηθητική εκκίνηση, την ανύψωση από το έδαφος ή τη μεταφορά του οχήματος. Μην απενεργοποιείτε το σύστημα αερανάρτησης όταν οδηγείτε. Εκκίνηση με βοηθητικά καλώδια 3 212, Ρυμούλκηση του οχήματος Ο κεντρικός διακόπτης βρίσκεται στην κολόνα της πόρτας. Ανοίξτε τον για να λειτουργήσει και να μπορεί να ρυθμιστεί το σύστημα αερανάρτησης. Τηλεχειριστήριο Όταν απαιτείται αυξημένη απόσταση από το έδαφος ή ευκολότερη πρόσβαση στο όχημα, μπορείτε να αυξήσετε ή να μειώσετε το ύψος της ανάρτησης από το τηλεχειριστήριο. Προσοχή Βεβαιωθείτε ότι υπάρχει αρκετός ελεύθερος χώρος και ότι δεν υπάρχουν εμπόδια όταν ρυθμίζετε την ανάρτηση.

141 Το τηλεχειριστήριο είναι μαγνητικό και μπορείτε να το στερεώσετε σε οποιοδήποτε μεταλλικό μέρος του οχήματος ή να το τοποθετήσετε στην υποδοχή του. Με τον κινητήρα σε λειτουργία, πατήστε το κατάλληλο κουμπί επί 2 δευτερόλεπτα για ρυθμίσετε το ύψος της ανάρτησης. Η ενδεικτική λυχνία αναβοσβήνει διακοπτόμενα όσο διαρκεί η ρύθμιση ύψους και παραμένει σταθερά αναμμένη όταν ολοκληρωθεί. Αν ανοίξετε τον διακόπτη ανάφλεξης ενώ ο κινητήρας είναι σβηστός, μπορείτε μόνο να χαμηλώσετε την ανάρτηση. Επισήμανση Πρέπει να το χειρίζεστε με προσοχή, να το προστατεύετε από την υγρασία και τις υψηλές θερμοκρασίες και να αποφεύγετε την άσκοπη χρήση του. Προ-προγραμματισμένες ρυθμίσεις Ρυθμίζει το ύψος ανάρτησης σε μία από τις τρεις προ-προγραμματισμένες θέσεις. l : χαμηλωμένη θέση k : κανονική θέση j : ανυψωμένη θέση Προσοχή Αν ανιχνευτεί εμπόδιο κατά την ανύψωση ή το χαμήλωμα, η ανάρτηση επανέρχεται στο κανονικό της ύψος μετά από ένα μικρό χρονικό διάστημα. Αυτό δεν διασφαλίζει ότι δεν θα προκληθεί ζημιά κατά τη λειτουργία. Είναι ευθύνη του οδηγού να διασφαλίζει ότι η απόσταση από το έδαφος είναι επαρκής και ότι δεν υπάρχουν εμπόδια. Χειροκίνητες ρυθμίσεις Η χειροκίνητη ρύθμιση μπορεί να πραγματοποιηθεί μόνο όταν το όχημα είναι σταματημένο. Για να επιλέξετε, πατήστε το h επί 2 δευτερόλεπτα, και στη συνέχεια το κουμπί R για ανύψωση, ή το S για χαμήλωμα. Για έξοδο, πατήστε οποιοδήποτε από τα προ-προγραμματισμένα κουμπιά. Οδήγηση και χρήση 139 Επισήμανση Η ανίχνευση εμποδίων δεν είναι διαθέσιμη κατά τη χειροκίνητη ρύθμιση. Όταν το όχημα υπερβεί μια συγκεκριμένη χαμηλή ταχύτητα ή όταν κλείσει ο διακόπτης ανάφλεξης, η ρύθμιση ύψους απενεργοποιείται αυτόματα και το ύψος της ανάρτησης επανέρχεται στην κανονική του θέση. Λειτουργία σέρβις Όταν το όχημα είναι σταματημένο, πατήστε το i επί 5 δευτερόλεπτα για να εισέλθει το όχημα σε λειτουργία σέρβις. Η ενδεικτική λυχνία θα ανάψει. Όταν ενεργοποιηθεί η λειτουργία σέρβις, πρέπει να κλείσετε τον κεντρικό διακόπτη της αερανάρτησης. Για έξοδο από τη λειτουργία σέρβις, πατήστε το i ξανά επί 5 δευτερόλεπτα. Σφάλμα Αν ανιχνευτεί βλάβη, το i αναβοσβήνει διακοπτόμενα. Αν έχει ενεργοποιηθεί η λειτουργία σέρβις και υπάρχει βλάβη, τα h, S και R αναβοσβήνουν ταυτόχρονα.

142 140 Οδήγηση και χρήση Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Εκπομπές καυσαερίων κινητήρα 9 Κίνδυνος Τα καυσαέρια από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι δηλητηριώδες, άχρωμο και άοσμο και μπορεί να επιφέρει το θάνατο σε περίπτωση εισπνοής. Εάν εισέλθουν καυσαέρια στο εσωτερικό του οχήματος, ανοίξτε τα παράθυρα. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αποφύγετε την οδήγηση με την πόρτα του χώρου αποσκευών ανοικτή, διότι μπορεί να εισέλθουν καυσαέρια στο όχημα. Φίλτρο σωματιδίων πετρελαίου Το φίλτρο σωματιδίων πετρελαίου αφαιρεί τα επιβλαβή σωματίδια αιθάλης από τα καυσαέρια. Το σύστημα περιλαμβάνει μια λειτουργία αυτοκαθαρισμού η οποία ενεργοποιείται αυτόματα, χωρίς ειδοποίηση, ενώ οδηγείτε. Το φίλτρο καθαρίζεται ανά διαστήματα μέσω της καύσης των σωματιδίων αιθάλης σε υψηλή θερμοκρασία. Αυτή η διαδικασία πραγματοποιείται αυτόματα υπό καθορισμένες συνθήκες οδήγησης. Η λειτουργία Autostop δεν είναι διαθέσιμη και η κατανάλωση καυσίμου ενδέχεται να είναι υψηλότερη τη δεδομένη χρονική περίοδο. Οι οσμές και η εμφάνιση καπνού στη διάρκεια αυτής της διαδικασίας είναι κάτι φυσιολογικό. Σε ορισμένες περιπτώσεις, π.χ. κατά την οδήγηση σε μικρές αποστάσεις, το σύστημα δεν μπορεί να πραγματοποιήσει αυτόματα τη διαδικασία αυτοκαθαρισμού. Εάν το φίλτρο χρειάζεται καθαρισμό και ο αυτόματος καθαρισμός δεν ήταν εφικτός λόγω των προηγούμενων συνθηκών οδήγησης, αυτό θα επισημανθεί μέσω της ενδεικτικής λυχνίας A Απευθυνθείτε αμέσως σε ένα συνεργείο.

143 Προσοχή Εάν η διαδικασία καθαρισμού διακοπεί, υπάρχει μεγάλος κίνδυνος να προκληθεί σοβαρή ζημιά στον κινητήρα. Ο καθαρισμός πραγματοποιείται γρηγορότερα όταν ο κινητήρας λειτουργεί σε υψηλές στροφές και υπό μεγάλο φορτίο. Καταλυτικός μετατροπέας Ο καταλυτικός μετατροπέας μειώνει την ποσότητα επιβλαβών ουσιών στα καυσαέρια. Προσοχή Εάν χρησιμοποιηθεί καύσιμο ποιότητας διαφορετικής από αυτές που αναγράφονται στις σελίδες 3 167, 3 228, μπορεί να προκληθεί ζημιά στον καταλυτικό μετατροπέα ή στα ηλεκτρονικά εξαρτήματα. Τυχόν άκαυστη βενζίνη θα προκαλέσει υπερθέρμανση και ζημιά στον καταλυτικό μετατροπέα. Για το λόγο αυτό, δεν πρέπει να γυρίζετε παρατεταμένα τη μίζα, να αφήνετε το ρεζερβουάρ να αδειάσει ή να θέτετε τον κινητήρα σε λειτουργία με σπρώξιμο ή ρυμούλκηση. Σε περίπτωση ρεταρίσματος, ακανόνιστης λειτουργίας ή μείωσης της απόδοσης του κινητήρα ή άλλων ασυνήθιστων προβλημάτων, απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης το συντομότερο δυνατόν. Σε περίπτωση έκτακτης ανάγκης, μπορείτε να συνεχίσετε να οδηγείτε για ένα μικρό χρονικό διάστημα, με χαμηλή ταχύτητα και χαμηλές στροφές. Εάν η ενδεικτική λυχνία Z αρχίσει να αναβοσβήνει ενώ οδηγείτε, οι εκπομπές καυσαερίων ενδέχεται να έχουν υπερβεί τα επιτρεπόμενα όρια. Σηκώστε το πόδι σας από το πεντάλ γκαζιού μέχρι η λυχνία Z να σταματήσει Οδήγηση και χρήση 141 να αναβοσβήνει και να παραμείνει σταθερά αναμμένη. Απευθυνθείτε αμέσως σε ένα συνεργείο. Ενδεικτική λυχνία βλάβης AdBlue Γενικές πληροφορίες Η εκλεκτική καταλυτική αναγωγή (BlueInjection) είναι μια μέθοδος που μειώνει σημαντικά τα οξείδια του αζώτου στις εκπομπές καυσαερίων. Αυτό επιτυγχάνεται με την έγχυση ενός διαλύματος εξάτμισης diesel (DEF) στο σύστημα εξαγωγής καυσαερίων. Το όνομα του χρησιμοποιούμενου υγρού DEF είναι AdBlue R. Πρόκειται για ένα μη τοξικό, άφλεκτο, άχρωμο και άοσμο υγρό που αποτελείται από 32% ουρία και 68% νερό. Επισήμανση Το AdBlue R είναι σήμα κατατεθέν της Verband der Automobilindustrie e.v. (VDA) (Ομοσπονδία Γερμανών Κατασκευαστών Αυτοκινήτων).

144 142 Οδήγηση και χρήση 9 Προειδοποίηση Συνιστάται το AdBlue να μην έρθει σε επαφή με τα μάτια ή το δέρμα σας. Σε περίπτωση επαφής με τα μάτια ή το δέρμα σας, ξεπλύνετε με νερό. Προσοχή Αποφύγετε την επαφή του AdBlue με βαμμένες επιφάνειες. Σε περίπτωση επαφής, ξεπλύνετε με νερό. Το AdBlue ψύχεται σε θερμοκρασία -11 C περίπου. Χάρη στο γεγονός ότι το όχημα διαθέτει προθερμαντήρα AdBlue, η μείωση των εκπομπών σε χαμηλές θερμοκρασίες είναι εγγυημένη. Ο προθερμαντήρας AdBlue λειτουργεί αυτόματα. Δείκτης Adblue Η τρέχουσα στάθμη λαδιού που απομένει εμφανίζεται στον δείκτη Adblue Προειδοποιήσεις στάθμης Η κατανάλωση του AdBlue είναι περίπου 3,5 λίτρα ανά 1000 km και εξαρτάται από την οδηγική συμπεριφορά. Έκδοση με προειδοποιήσεις στάθμης στο κέντρο πληροφοριών οδηγού (DIC) Εάν η στάθμη του AdBlue μειωθεί κάτω από ένα συγκεκριμένο όριο, θα εμφανιστεί η προειδοποίηση στάθμης στο κέντρο πληροφοριών οδηγού (DIC) Επιπλέον, ανάβει συνεχώς η ενδεικτική λυχνία Õ μαζί με μια ηχητική προειδοποίηση. Συμπληρώστε AdBlue το συντομότερο δυνατό. Ανατρέξτε στη "Αναπλήρωση AdBlue" παρακάτω. Η οδήγηση είναι εφικτή χωρίς περιορισμούς.

145 Εάν δεν συμπληρώσετε AdBlue εντός μια συγκεκριμένης απόστασης, στο DIC εμφανίζονται κι άλλες προειδοποιήσεις στάθμης ανάλογα με την τρέχουσα στάθμη του AdBlue. Αναστολή επανεκκινήσεων του κινητήρα Στο DIC εμφανίζονται διαδοχικά αιτήματα για αναπλήρωση του AdBlue και τέλος η ανακοίνωση ότι η επανεκκίνηση του κινητήρα θα ανασταλεί. Επισήμανση Αυτοί οι περιορισμοί είναι νομικές απαιτήσεις. Πριν την αναστολή της επανεκκίνησης του κινητήρα, εμφανίζεται στο DIC ένα μήνυμα προειδοποίησης με 0 χλμ, που επισημαίνει ότι μετά την απενεργοποίηση της ανάφλεξης, θα απαγορευτεί η επανεκκίνηση του κινητήρα. Μετά την αναστολή της επανεκκίνησης του κινητήρα, εμφανίζεται στο DIC ένα μήνυμα προειδοποίησης, που υπενθυμίζει στον οδηγό ότι η στάθμη του AdBlue είναι ανεπαρκής. Για να επιτραπεί η επανεκκίνηση του κινητήρα, πρέπει να συμπληρωθεί το δοχείο με τουλάχιστον 10 λίτρα AdBlue. Προειδοποιήσεις υψηλών εκπομπών Αν οι εκπομπές καυσαερίων αυξηθούν πάνω από μια συγκεκριμένη τιμή, στο DIC θα εμφανιστούν προειδοποιήσεις παρόμοιες με αυτές που περιγράφηκαν παραπάνω. Η ενδεικτική λυχνία Õ παραμένει αναμμένη μαζί με την A 3 95 και μια ηχητική προειδοποίηση. Στο DIC εμφανίζονται αιτήματα για έλεγχο του συστήματος εξαγωγής καυσαερίων και τέλος η ανακοίνωση ότι η επανεκκίνηση του κινητήρα θα ανασταλεί. Επισήμανση Αυτοί οι περιορισμοί είναι νομικές απαιτήσεις. Οδήγηση και χρήση 143 Σε μια απόσταση χλμ για το AdBlue εμφανίζεται στο DIC ένα μήνυμα προειδοποίησης, που εμφανίζει την υπόλοιπη απόσταση που μπορεί να διανύσει το όχημα, πριν να ανασταλεί η επανεκκίνηση του κινητήρα. Αυτό το μήνυμα προειδοποίησης επαναλαμβάνεται κάθε 100 χλμ. Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Έκδοση χωρίς προειδοποιήσεις στάθμης στο κέντρο πληροφοριών οδηγού (DIC) Όταν ο δείκτης Adblue δείχνει ότι η στάθμη είναι πολύ χαμηλή, η ενδεικτική λυχνία Õ πρώτα παραμένει σταθερά αναμμένη και έπειτα, καθώς η στάθμη Adblue μειώνεται κάτω από ένα συγκεκριμένο ύψος, η λυχνία Õ

146 144 Οδήγηση και χρήση αναβοσβήνει επί μερικά δευτερόλεπτα και στη συνέχεια παραμένει σταθερά αναμμένη. Συμπληρώστε AdBlue το συντομότερο δυνατό. Ανατρέξτε στη "Αναπλήρωση AdBlue" παρακάτω. Η οδήγηση είναι εφικτή χωρίς περιορισμούς. Απώλεια ισχύος του κινητήρα Καθώς η στάθμη του Adblue μειώνεται περαιτέρω, η ενδεικτική λυχνία Õ αναβοσβήνει επί μερικά δευτερόλεπτα και στη συνέχεια παραμένει σταθερά αναμμένη, ενώ παράλληλα ακούγεται μια ηχητική προειδοποίηση και παρατηρείται απώλεια ισχύος του κινητήρα. Επισήμανση Αυτοί οι περιορισμοί είναι νομικές απαιτήσεις. Αν δεν συμπληρώσετε AdBlue πριν αδειάσει το δοχείο, η ενδεικτική λυχνία Õ αναβοσβήνει και, μετά από την επόμενη επανεκκίνηση του κινητήρα, η ταχύτητα του οχήματος θα μειωθεί στα 20 km/h περίπου. Συμπληρώστε αμέσως τουλάχιστον 10 λίτρα AdBlue. Προειδοποιήσεις υψηλών εκπομπών Αν οι εκπομπές καυσαερίων αυξηθούν πάνω μια συγκεκριμένη τιμή, η ενδεικτική λυχνία Õ ανάβει μαζί με τη A Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Αν το σφάλμα δεν αποκατασταθεί εντός μιας συγκεκριμένης απόστασης, οι λυχνίες Õ και A αναβοσβήνουν επί μερικά δευτερόλεπτα και στη συνέχεια παραμένουν σταθερά αναμμένες. Απώλεια ισχύος του κινητήρα. Αν το σφάλμα είναι κρίσιμο, οι λυχνίες Õ και A αναβοσβήνουν συνεχώς και, μετά από την επόμενη επανεκκίνηση του κινητήρα, η ταχύτητα του οχήματος θα περιοριστεί στα 20 km/h περίπου. Επισήμανση Αυτοί οι περιορισμοί είναι νομικές απαιτήσεις. Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Επαναπλήρωση AdBlue Προσοχή Χρησιμοποιείτε μόνο AdBlue που πληροί τα ευρωπαϊκά πρότυπα DIN και ISO Μη χρησιμοποιείτε πρόσθετα. Μην αραιώνετε το AdBlue. Διαφορετικά το σύστημα εκλεκτικής καταλυτικής αναγωγής μπορεί να υποστεί ζημιά. Επισήμανση Εάν χρειαστεί να συμπληρώσετε AdBlue, όταν επικρατούν πολύ χαμηλές θερμοκρασίες, η αναπλήρωση του AdBlue ενδέχεται να μην ανιχνευτεί από το σύστημα. Σε αυτή την περίπτωση, σταθμεύστε το όχημα σε ένα σημείο με υψηλότερη θερμοκρασία περιβάλλοντος μέχρι το AdBlue να υγροποιηθεί. Επισήμανση Αν η εκκίνηση του κινητήρα ανασταλεί λόγω χαμηλής στάθμης AdBlue, συνιστούμε την προσθήκη μια ποσότητας τουλάχιστον 10 λίτρων

147 AdBlue κατά τη συμπλήρωση. Αποφύγετε μικρότερα συμπληρώματα (π.χ. λιγότερο από 5 λίτρα), αλλιώς το σύστημα μπορεί να μην ανιχνεύσει το συμπλήρωμα. Επισήμανση Όταν ξεβιδώνετε την προστατευτική τάπα από το στόμιο πλήρωσης, ενδέχεται να διαφύγουν αναθυμιάσεις αμμωνίας. Μην τις εισπνεύσετε διότι έχουν πολύ έντονη οσμή. Οι αναθυμιάσεις δεν είναι επιβλαβείς εάν τις εισπνεύσετε. Το όχημα πρέπει να είναι σταθμευμένο σε επίπεδη επιφάνεια. Το στόμιο πλήρωσης για το AdBlue βρίσκεται πίσω από το πορτάκι του ρεζερβουάρ, στη δεξιά πλευρά του οχήματος. Το πορτάκι του ρεζερβουάρ ανοίγει μόνο αν το όχημα είναι ξεκλείδωτο και η δεξιά πόρτα ανοικτή. 9 Κίνδυνος Οχήματα με σύστημα Stop-Start: Ο κινητήρας πρέπει να απενεργοποιηθεί και το κλειδί ανάφλεξης να αφαιρεθεί, για να αποφευχθεί ο κίνδυνος αυτόματης επανεκκίνησης του κινητήρα από το σύστημα. Χωρητικότητες Σταθμός πλήρωσης 9 Κίνδυνος Κατά την αναπλήρωση του AdBlue, να τηρείτε τις οδηγίες λειτουργίας και ασφάλειας του πρατηρίου καυσίμων. 1. Θέστε τον κινητήρα εκτός λειτουργίας και αφαιρέστε το κλειδί το διακόπτη ανάφλεξης. 2. Τραβήξτε το πορτάκι του ρεζερβουάρ για να ανοίξει. Οδήγηση και χρήση Ξεβιδώστε την προστατευτική τάπα προς τα αριστερά από το στόμιο πλήρωσης. 4. Εισαγάγετε πλήρως το ακροφύσιο της αντλίας μέσα στο σωλήνα του στομίου πλήρωσης και ενεργοποιήστε την. 5. Όταν ολοκληρωθεί ο ανεφοδιασμός, τοποθετήστε την προστατευτική τάπα και περιστρέψτε την δεξιόστροφα μέχρι το τέρμα. 6. Κλείστε το πορτάκι του ρεζερβουάρ και τη δεξιά πόρτα.

148 146 Οδήγηση και χρήση Δοχείο AdBlue Επισήμανση Χρησιμοποιείτε μόνο κάνιστρα με την ένδειξη AdBlue για την αναπλήρωση, ώστε να αποφύγετε την υπερβολική πλήρωση του AdBlue. Επιπλέον, οι αναθυμιάσεις στο δοχείο παγιδεύονται μέσα στο κάνιστρο και δεν αναδίδονται. Επισήμανση Επειδή το AdBlue έχει περιορισμένη ανθεκτικότητα, ελέγχετε την ημερομηνία λήξης πριν την επαναπλήρωση. 1. Θέστε τον κινητήρα εκτός λειτουργίας και αφαιρέστε το κλειδί το διακόπτη ανάφλεξης. 2. Τραβήξτε το πορτάκι του ρεζερβουάρ για να ανοίξει. 3. Ξεβιδώστε την προστατευτική τάπα προς τα αριστερά από το στόμιο πλήρωσης. 4. Ανοίξτε το κάνιστρο του AdBlue. 5. Στερεώστε το ένα άκρο του εύκαμπτου σωλήνα πάνω στο κάνιστρο και βιδώστε το άλλο άκρο στο στόμιο πλήρωσης. 6. Σηκώστε το κάνιστρο μέχρι να αδειάσει. 7. Ξεβιδώστε τον εύκαμπτο σωλήνα από το στόμιο πλήρωσης. 8. Τοποθετήστε την προστατευτική τάπα και περιστρέψτε τη δεξιά μέχρι να ασφαλίσει. 9. Κλείστε το πορτάκι του ρεζερβουάρ και τη δεξιά πόρτα. Επισήμανση Απορρίψτε το κάνιστρο AdBlue και τον αντίστοιχο εύκαμπτο σωλήνα σύμφωνα με τις περιβαλλοντικές απαιτήσεις. Πορτάκι του ρεζερβουάρ Χρησιμοποιείτε μόνο γνήσιες τάπες πλήρωσης καυσίμου. Το δοχείο για το Adblue έχει ειδική τάπα πλήρωσης. Σφάλμα Αν το σύστημα ανιχνεύσει σφάλμα λειτουργίας, ανάβει η ενδεικτική λυχνία Õ μαζί με την A και με μια ηχητική προειδοποίηση. Απευθυνθείτε αμέσως σε ένα συνεργείο. Ανάλογα με την έκδοση, μπορεί επίσης να εμφανιστεί ένα αντίστοιχο μήνυμα στο DIC

149 Μηχανικό κιβώτιο ταχυτήτων Όταν αλλάζετε σχέσεις, πατάτε το πεντάλ του συμπλέκτη μέχρι τέρμα. Μην αφήνετε το πόδι σας επάνω στο πεντάλ. Προσοχή Δεν συνιστάται να οδηγείτε με το χέρι επάνω στον επιλογέα ταχυτήτων. Οδήγηση και χρήση 147 Ημιαυτόματο κιβώτιο ταχυτήτων Το ημιαυτόματο κιβώτιο ταχυτήτων (MTA) επιτρέπει τη χειροκίνητη (χειροκίνητη λειτουργία) ή την αυτόματη αλλαγή σχέσεων (αυτόματη λειτουργία) - και στις δύο περιπτώσεις χρησιμοποιείται ένα αυτόματο σύστημα ελέγχου συμπλέκτη. Οθόνη κιβωτίου ταχυτήτων Για να επιλέξετε την όπισθεν, με το όχημα σταματημένο, πατήστε το πεντάλ του συμπλέκτη, τραβήξτε προς τα πάνω το δακτυλίδι στον επιλογέα και επιλέξτε τη σχέση. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μην πατάτε άσκοπα το συμπλέκτη. Δείχνει τη λειτουργία και την τρέχουσα επιλεγμένη σχέση.

150 148 Οδήγηση και χρήση Εκκίνηση του κινητήρα Κατά την εκκίνηση του κινητήρα, πατάτε το πεντάλ φρένων. Αν το πεντάλ φρένων δεν είναι πατημένο, στην οθόνη του κιβωτίου ταχυτήτων ανάβει η λυχνία T και ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. Όταν το πεντάλ φρένων είναι πατημένο, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα στη θέση N (νεκρά), στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ένδειξη "N" και ο κινητήρας μπορεί να τεθεί σε λειτουργία. Ενδέχεται να μεσολαβήσει μια μικρή καθυστέρηση. Επιλογέας ταχυτήτων Πρέπει πάντοτε να μετακινείτε τον επιλογέα ταχυτήτων προς την κατάλληλη κατεύθυνση, μέχρι το τέρμα της διαδρομής του. Όταν τον αφήνετε, επιστρέφει αυτόματα στη μεσαία θέση. N A/ M : Νεκρά : Εναλλαγή μεταξύ αυτόματης και χειροκίνητης λειτουργίας Στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ένδειξη "A" όταν είναι η ενεργή η αυτόματη λειτουργία. R : Όπισθεν Πρέπει να την επιλέγετε μόνο όταν το όχημα είναι σταματημένο. Στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ένδειξη "R" όταν είναι επιλεγμένη η όπισθεν. + : Επιλέξτε μεγαλύτερη σχέση. - : Επιλέξτε μικρότερη σχέση. Πριν ξεκινήσετε Όταν ο κινητήρας τίθεται σε λειτουργία, το κιβώτιο ταχυτήτων βρίσκεται σε αυτόματη λειτουργία. Πατήστε το πεντάλ φρένων και μετακινήστε τον επιλογέα ταχυτήτων προς τη θέση + για να επιλέξετε πρώτη. Εάν επιλέξετε τη θέση R, θα επιλεγεί η όπισθεν. Το όχημα αρχίζει να κινείται, όταν αφήσετε το πεντάλ φρένων. Για να ξεκινήσετε γρήγορα, αφήστε το πεντάλ φρένων και επιταχύνετε αμέσως μόλις επιλέξετε σχέση στο κιβώτιο. Στην αυτόματη λειτουργία, οι αλλαγές των σχέσεων στο κιβώτιο γίνονται αυτόματα, ανάλογα με τις συνθήκες οδήγησης.

151 Για να ενεργοποιήσετε τη χειροκίνητη λειτουργία, μετακινήστε τον επιλογέα ταχυτήτων προς τη θέση A/M. Στην οθόνη του κιβωτίου ταχυτήτων θα εμφανιστεί η τρέχουσα σχέση. Για να επιλέξετε πρώτη, πατήστε το πεντάλ φρένων και μετακινήστε τον επιλογέα ταχυτήτων προς το + ή -. Για να επιλέξετε μεγαλύτερη ή μικρότερη σχέση, μετακινήστε τον επιλογέα ταχυτήτων στο + ή -. Μπορείτε να μεταπηδήσετε κάποιες σχέσεις, μετακινώντας επανειλημμένα τον επιλογέα ταχυτήτων σε μικρά χρονικά διαστήματα. Ακινητοποίηση του οχήματος Στην αυτόματη ή χειροκίνητη λειτουργία, επιλέγεται η πρώτη σχέση και ο συμπλέκτης αποσυμπλέκεται όταν το όχημα σταματά. Στη θέση R, παραμένει επιλεγμένη η όπισθεν. Όταν σταματάτε το όχημα σε επικλινές έδαφος, τραβήξτε το χειρόφρενο ή πατήστε το πεντάλ φρένων. Για να αποφύγετε τυχόν υπερθέρμανση του συμπλέκτη, ενδέχεται να ηχήσει μια διακοπτόμενη ηχητική προειδοποίηση ως ένδειξη ότι πρέπει να πατήσετε το πεντάλ φρένων ή να ενεργοποιήσετε το χειρόφρενο. Σβήστε τον κινητήρα εάν πρόκειται να σταματήσετε για μεγάλο χρονικό διάστημα, π.χ. σε μποτιλιάρισμα. Όταν το όχημα είναι σταθμευμένο και η πόρτα του οδηγού ανοίξει, ακούγεται μια ηχητική προειδοποίηση αν δεν επιλέξετε τη νεκρά ή αν δεν πατήσετε το πεντάλ φρένων. Πέδηση από τον κινητήρα Αυτόματη λειτουργία Όταν οδηγείτε σε κατηφορική διαδρομή, το ημιαυτόματο κιβώτιο ταχυτήτων δεν μεταβαίνει σε υψηλότερες σχέσεις εάν πρώτα οι στροφές του κινητήρα δεν αυξηθούν αρκετά. Μεταβαίνει έγκαιρα σε χαμηλότερη σχέση (κατέβασμα) όταν φρενάρετε. Χειροκίνητη λειτουργία Για να ενεργοποιήσετε την πέδηση από τον κινητήρα όταν οδηγείτε σε κατηφορική διαδρομή, επιλέξτε έγκαιρα χαμηλότερη σχέση. Οδήγηση και χρήση 149 Απελευθέρωση του οχήματος Η απελευθέρωση του οχήματος επιτρέπεται μόνο εάν το όχημα έχει κολλήσει σε άμμο, λάσπη, χιόνι ή χαντάκι. Μετακινήστε αρκετές φορές τον επιλογέα ταχυτήτων μεταξύ των θέσεων R και A/M (ή μεταξύ + και -), ενώ πατάτε ελαφρά το πεντάλ γκαζιού. Μη ζορίζετε τον κινητήρα και αποφύγετε την απότομη επιτάχυνση. Στάθμευση Τραβήξτε το χειρόφρενο. Η σχέση που επιλέξατε τελευταία (βλ. οθόνη κιβωτίου ταχυτήτων) παραμένει επιλεγμένη. Στη θέση N, δεν επιλέγεται καμία σχέση. Όταν κλείσετε το διακόπτη ανάφλεξης, το κιβώτιο ταχυτήτων δεν αποκρίνεται πλέον στις κινήσεις του επιλογέα ταχυτήτων. Εάν δεν κλείσετε το διακόπτη ανάφλεξης ή εάν δεν τραβήξετε το χειρόφρενο, θα ακουστεί μια ηχητική προειδοποίηση όταν ανοίξει η πόρτα του οδηγού.

152 150 Οδήγηση και χρήση Χειροκίνητη λειτουργία Εάν επιλέξετε μεγαλύτερη σχέση όταν οι στροφές του κινητήρα είναι πολύ χαμηλές ή μικρότερη σχέση όταν οι στροφές του κινητήρα είναι πολύ υψηλές, η αλλαγή σχέσης δεν πραγματοποιείται. Με αυτό τον τρόπο αποτρέπεται η λειτουργία του κινητήρα σε πολύ χαμηλές ή πολύ υψηλές στροφές. Εάν οι στροφές του κινητήρα είναι πολύ χαμηλές, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα σε χαμηλότερη σχέση. Εάν οι στροφές του κινητήρα είναι πολύ υψηλές, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα σε μεγαλύτερη σχέση μόνο μέσω της λειτουργίας kickdown. Ηλεκτρονικά προγράμματα οδήγησης Χειμερινή λειτουργία V Ενεργοποιήστε τη χειμερινή λειτουργία εάν το όχημα δυσκολεύεται να ξεκινήσει σε ολισθηρό οδόστρωμα. Ενεργοποίηση Πατήστε το V. Στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ενδεικτική λυχνία V. Το κιβώτιο ταχυτήτων μεταβαίνει στην αυτόματη λειτουργία και το όχημα ξεκινά με την κατάλληλη σχέση. Απενεργοποίηση Η χειμερινή λειτουργία απενεργοποιείται εάν: πιέζοντας ξανά V κλείσετε το διακόπτη ανάφλεξης μεταβείτε στη χειροκίνητη λειτουργία Για την προστασία του κιβωτίου ταχυτήτων όταν στο συμπλέκτη αναπτύσσονται εξαιρετικά υψηλές θερμοκρασίες, ενδέχεται να ακουστεί μια διακοπτόμενη ηχητική προειδοποίηση. Σε αυτές τις περιπτώσεις, πατήστε το πεντάλ φρένων, επιλέξτε "N" και τραβήξτε το χειρόφρενο, ώστε ο συμπλέκτης να μπορέσει να κρυώσει.

153 Λειτουργία Φορτωμένο όχημα kg Η λειτουργία Φορτωμένο όχημα μπορεί να χρησιμοποιηθεί τόσο στη χειροκίνητη όσο και στην αυτόματη λειτουργία του κιβωτίου ταχυτήτων. Και στις δύο περιπτώσεις, οι μέθοδοι αλλαγής σχέσεων προσαρμόζονται αυτόματα για τη μεταφορά αυξημένου φορτίου. Ενεργοποίηση Πατήστε το kg. Στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ενδεικτική λυχνία kg. Το κιβώτιο ταχυτήτων θα επιλέξει τη βέλτιστη μέθοδο αλλαγής σχέσεων. Απενεργοποίηση Η λειτουργία Φορτωμένο όχημα απενεργοποιείται εάν: πιέζοντας ξανά kg κλείσετε το διακόπτη ανάφλεξης Kickdown Εάν πατήσετε το πεντάλ γκαζιού πέραν του σημείου πίεσης, το κιβώτιο ταχυτήτων μεταβαίνει σε μικρότερη σχέση ανάλογα με τις στροφές του κινητήρα. Για την επιτάχυνση υπάρχει διαθέσιμη πλήρης ισχύ από τον κινητήρα. Εάν οι στροφές του κινητήρα είναι πολύ υψηλές, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα σε μεγαλύτερη σχέση ακόμα και αν βρίσκεται στη χειροκίνητη λειτουργία. Χωρίς το kickdown αυτή αυτόματη αλλαγή δεν είναι εφικτή στη χειροκίνητη λειτουργία. Οδήγηση και χρήση 151 Σφάλμα Σε περίπτωση βλάβης, στην οθόνη του κιβωτίου ταχυτήτων εμφανίζεται η ενδεικτική λυχνία W. Μπορείτε να συνεχίσετε να οδηγείτε, με την προϋπόθεση ότι οδηγείτε προσεκτικά και με υπομονή. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Διακοπή ηλεκτρικής τροφοδοσίας Ο συμπλέκτης δεν αποσυμπλέκεται εάν υπάρχει διακοπή στην ηλεκτρική τροφοδοσία όταν έχει επιλεγεί μια σχέση στο κιβώτιο. Το όχημα δεν μπορεί να μετακινηθεί. Εάν η μπαταρία του οχήματος έχει αποφορτιστεί, θέστε το όχημα σε λειτουργία χρησιμοποιώντας καλώδια βοηθητικής εκκίνησης Εάν η βλάβη οφείλεται σε αποφόρτιση της μπαταρίας του οχήματος, απευθυνθείτε σε ένα συνεργείο. Εάν δεν μπορείτε να επιλέξετε τη νεκρά, το όχημα πρέπει να ρυμουλκηθεί μόνο με τους κινητήριους τροχούς ανυψωμένους από το έδαφος Ρυμούλκηση του οχήματος

154 152 Οδήγηση και χρήση Φρένα Το σύστημα πέδησης αποτελείται από δύο ανεξάρτητα κυκλώματα φρένων. Εάν το ένα κύκλωμα φρένων παρουσιάσει βλάβη, το όχημα μπορεί να φρενάρει χρησιμοποιώντας το άλλο κύκλωμα φρένων. Ωστόσο, το όχημα φρενάρει μόνο εάν πατήσετε το πεντάλ φρένου με δύναμη. Πρέπει να το πατήσετε με αρκετά μεγαλύτερη δύναμη. Η απόσταση ακινητοποίησης σε αυτή την περίπτωση είναι μεγαλύτερη. Απευθυνθείτε σε ένα συνεργείο πριν συνεχίσετε το ταξίδι σας. Όταν ο κινητήρας είναι σβηστός, η υποβοήθηση από τη μονάδα του σερβόφρενου απενεργοποιείται μόλις πατήσετε το πεντάλ φρένου μία ή δύο φορές. Η λειτουργία πέδησης δεν αναστέλλεται, ωστόσο χρειάζεται σημαντικά μεγαλύτερη δύναμη για το φρενάρισμα. Αυτό είναι πολύ σημαντικό να το θυμάστε κατά τη ρυμούλκηση του οχήματος. Ενδεικτική λυχνία R Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Το σύστημα αντιμπλοκαρίσματος τροχών (ABS) δεν επιτρέπει στους τροχούς να μπλοκάρουν. Το ABS αρχίζει να ρυθμίζει την πίεση πέδησης μόλις κάποιος τροχός τείνει να μπλοκάρει. Μπορείτε ακόμη να κατευθύνετε το όχημα, ακόμη και σε περίπτωση πολύ δυνατού φρεναρίσματος. Η ενεργοποίηση του ABS γίνεται αντιληπτή από την αίσθηση κραδασμών στο πεντάλ φρένου και το θόρυβο που ακούγεται κατά τη διαδικασία της ρύθμισης. Για την καλύτερη δυνατή πέδηση, πρέπει να κρατάτε το πεντάλ φρένου πατημένο μέχρι το τέρμα σε όλη τη διάρκεια του φρεναρίσματος, παρά τους κραδασμούς στο πεντάλ. Μη μειώσετε την πίεση που ασκείτε στο πεντάλ. Ενδεικτική λυχνία u Σφάλμα Αν οι ενδεικτικές λυχνίες u και A ανάψουν μαζί με τα μηνύματα CHECK ABS (Ελέγξτε το ABS) και CHECK ESP (Ελέγξτε το ESP) στο κέντρο πληροφοριών οδηγού (DIC), σημαίνει ότι υπάρχει βλάβη στο ABS. Το σύστημα φρένων παραμένει λειτουργικό χωρίς ωστόσο τη λειτουργία του ABS. 9 Προειδοποίηση Εάν υπάρχει βλάβη στο ABS, οι τροχοί μπορεί να μπλοκάρουν διότι η πέδηση είναι πιο απότομη απ' ό,τι συνήθως. Τα πλεονεκτήματα του ABS δεν ισχύουν σε αυτή την περίπτωση. Σε περίπτωση δυνατού φρεναρίσματος, ενδέχεται να μην μπορέσετε να κατευθύνετε το όχημα και να εκτραπεί της πορείας του. Αν οι ενδεικτικές λυχνίες u, A, R και C ανάψουν, τα συστήματα ABS και ESP απενεργοποιούνται και στο

155 DIC εμφανίζεται το μήνυμα BRAKING FAULT (Σφάλμα πέδησης). Απευθυνθείτε σε ένα συνεργείο. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Χειρόφρενο 9 Προειδοποίηση Πρέπει πάντοτε να τραβάτε το χειρόφρενο όσο το δυνατόν πιο πάνω χωρίς να πατάτε το κουμπί απασφάλισης, ιδίως όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες. Για να λύσετε το χειρόφρενο, τραβήξτε ελαφρά το μοχλό προς τα πάνω, πιέστε το κουμπί απασφάλισης και κατεβάστε το μοχλό μέχρι κάτω. Για να μειώσετε τις δυνάμεις που ασκούνται στο χειρόφρενο, πατήστε ταυτόχρονα το πεντάλ φρένου. Ενδεικτική λυχνία R Στάθμευση Ανασυρόμενο χειρόφρενο Οδήγηση και χρήση 153 Ανάλογα με το όχημα, ο μοχλός του χειρόφρενου ανασύρεται στην οριζόντια θέση, ακόμα και με δεμένο χειρόφρενο. Για να λύσετε το χειρόφρενο, τραβήξτε ελαφρά το μοχλό προς τα πάνω, πιέστε το κουμπί απασφάλισης και επαναφέρετε το μοχλό στην οριζόντια θέση. Για να δέσετε το χειρόφρενο, τραβήξτε το μοχλό προς τα πάνω και αποδεσμεύστε τον. Ο μοχλός ηρεμεί σε οριζόντια θέση. Υποβοήθηση πέδησης Εάν πατήσετε το πεντάλ φρένου απότομα και δυνατά, εφαρμόζεται αμέσως η μέγιστη δύναμη πέδησης (πλήρης πέδηση). Πατάτε σταθερά το πεντάλ φρένου για όσο διάστημα είναι απαραίτητη η πλήρης πέδηση. Όταν αφήσετε το πεντάλ φρένου, η μέγιστη δύναμη πέδησης μειώνεται αυτόματα. Η υποβοήθηση πέδησης δεν είναι διαθέσιμη στη διάρκεια της λειτουργίας Autostop. Σύστημα Stop-Start

156 154 Οδήγηση και χρήση Σύστημα υποβοήθησης εκκίνησης σε ανηφόρα Το σύστημα συμβάλλει ώστε να αποτραπεί τυχόν ακούσια κίνηση όταν το όχημα ξεκινά σε επικλινές έδαφος. Όταν αφήνετε το πεντάλ φρένου μετά από σταμάτημα σε επικλινές έδαφος (με τον επιλογέα ταχυτήτων σε σχέση εμπροσθοπορείας ή στην όπισθεν), τα φρένα παραμένουν ενεργά για επιπλέον 2 δευτερόλεπτα. Τα φρένα αποσυμπλέκονται αυτόματα μόλις το όχημα αρχίσει να επιταχύνει. Προσοχή Το σύστημα υποβοήθησης εκκίνησης σε ανηφόρα δεν μπορεί να αποτρέψει πλήρως την κίνηση του οχήματος σε όλες τις καταστάσεις (υπερβολικά απότομες κλίσεις, κλπ.). Αν χρειάζεται, πατήστε το πεντάλ φρένων, για να αποτρέψετε την κύλιση του οχήματος προς τα μπροστά ή προς τα πίσω. Το σύστημα υποβοήθησης εκκίνησης σε ανηφόρα δεν ενεργοποιείται κατά τη λειτουργία Autostop. Σύστημα Stop-Start Συστήματα ελέγχου οδηγικής συμπεριφοράς Σύστημα ελέγχου πρόσφυσης Το σύστημα ελέγχου πρόσφυσης (TC) αποτελεί μέρος του Ηλεκτρονικού προγράμματος ευστάθειας (ESP Plus ), το οποίο βελτιώνει την ευστάθεια του οχήματος, όταν χρειαστεί, ανεξάρτητα από την ποιότητα του οδοστρώματος ή την πρόσφυση των ελαστικών, αποτρέποντας το σπινάρισμα των κινητήριων τροχών. Μόλις οι κινητήριοι τροχοί αρχίζουν να σπινάρουν, η ισχύς του κινητήρα μειώνεται και εφαρμόζεται πέδηση στον τροχό που σπινάρει περισσότερο. Με αυτό τον τρόπο αυξάνεται σημαντικά η ευστάθεια του οχήματος σε ολισθηρό οδόστρωμα. Το σύστημα TC τίθεται σε λειτουργία μόλις ανοίγετε το διακόπτη ανάφλεξης και όταν σβήσει η ενδεικτική λυχνία b στον πίνακα οργάνων. Στο Κέντρο

157 Οδήγηση και χρήση 155 πληροφοριών οδηγού (DIC) εμφανίζεται επίσης το αντίστοιχο μήνυμα. Όταν το σύστημα TC είναι ενεργό, ανάβει η ενδεικτική λυχνία b. Λειτουργία ενισχυμένης πρόσφυσης 9 Προειδοποίηση Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας ασφαλείας. Προσαρμόστε την ταχύτητα του οχήματος στην κατάσταση του δρόμου. Ενδεικτική λυχνία b Υποβοήθηση ευστάθειας ρυμουλκούμενου (TSA) Εάν κριθεί απαραίτητο, σε περίπτωση μαλακού εδάφους, οδοστρώματος που έχει καλυφθεί από λάσπη ή χιόνι, το σύστημα ελέγχου πρόσφυσης (TC) μπορεί να απενεργοποιηθεί για να ενισχυθεί η πρόσφυση: Πατήστε Ø στο ταμπλό. Η ενδεικτική λυχνία Ø ανάβει στον πίνακα οργάνων και στο DIC εμφανίζεται ένα αντίστοιχο μήνυμα Όταν η ταχύτητα του οχήματος φτάσει στα 50 km/h, το σύστημα αλλάζει αυτομάτως από τη λειτουργία ενισχυμένης πρόσφυσης σε λειτουργία ελέγχου πρόσφυσης. Η ενδεικτική λυχνία Ø σβήνει στον πίνακα οργάνων. Το σύστημα TC επανενεργοποιείται αν πατήσετε ξανά το Ø. Η ενδεικτική λυχνία Ø σβήνει. Το σύστημα TC επανενεργοποιείται επίσης την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης.

158 156 Οδήγηση και χρήση Σφάλμα Εάν το σύστημα ανιχνεύσει βλάβη, ανάβει η ενδεικτική λυχνία b 3 97 μαζί με το A 3 95 στον πίνακα οργάνων και εμφανίζεται το αντίστοιχο μήνυμα στο DIC Το σύστημα ελέγχου πρόσφυσης (TC) δεν λειτουργεί. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Μηνύματα οχήματος Ηλεκτρονικό πρόγραμμα ευστάθειας Το ηλεκτρονικό πρόγραμμα ευστάθειας (ESP Plus ) βελτιώνει την ευστάθεια του οχήματος όταν χρειαστεί, ανεξάρτητα από την ποιότητα του οδοστρώματος ή την πρόσφυση των ελαστικών. Αποτρέπει επίσης το σπινάρισμα των κινητήριων τροχών. Μόλις το όχημα αρχίσει να αποκλίνει από την πορεία του (υποστροφή/ υπερστροφή), η ισχύς του κινητήρα μειώνεται και εφαρμόζεται πέδηση στους κατάλληλους τροχούς. Με αυτό τον τρόπο αυξάνεται σημαντικά η ευστάθεια του οχήματος σε ολισθηρό οδόστρωμα. Το ESP Plus τίθεται σε λειτουργία μόλις ανοίγετε το διακόπτη ανάφλεξης και όταν σβήσει η ενδεικτική λυχνία b στον πίνακα οργάνων. Στο Κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται επίσης το αντίστοιχο μήνυμα. Όταν το ESP Plus ενεργοποιείται, αναβοσβήνει η λυχνία b. 9 Προειδοποίηση Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας ασφαλείας. Προσαρμόστε την ταχύτητα του οχήματος στην κατάσταση του δρόμου. Ενδεικτική λυχνία b Υποβοήθηση ευστάθειας ρυμουλκούμενου (TSA) Λειτουργία ενισχυμένης πρόσφυσης Εάν κριθεί απαραίτητο, σε περίπτωση μαλακού εδάφους, οδοστρώματος που έχει καλυφθεί από λάσπη ή χιόνι, το ESP Plus μπορεί να απενεργοποιηθεί για να ενισχυθεί η πρόσφυση: Πατήστε Ø στο ταμπλό.

159 Η ενδεικτική λυχνία Ø ανάβει στον πίνακα οργάνων και στο DIC εμφανίζεται ένα αντίστοιχο μήνυμα Όταν η ταχύτητα του οχήματος φτάσει στα 50 km/h, το σύστημα αλλάζει αυτομάτως από τη λειτουργία ενισχυμένης πρόσφυσης σε λειτουργία ESP Plus. Η ενδεικτική λυχνία Ø σβήνει στον πίνακα οργάνων. Το σύστημα ESP Plus επανενεργοποιείται, εάν πατήσετε και πάλι το Ø. Η ενδεικτική λυχνία Ø σβήνει. Το ESP Plus επανενεργοποιείται επίσης την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης. Σφάλμα Εάν το σύστημα ανιχνεύσει βλάβη, ανάβει η ενδεικτική λυχνία b 3 97 μαζί με το A 3 95 στον πίνακα οργάνων και εμφανίζεται το αντίστοιχο μήνυμα στο DIC Το Ηλεκτρονικό πρόγραμμα ευστάθειας (ESP Plus ) δεν λειτουργεί. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Μηνύματα οχήματος Οδήγηση και χρήση 157 Συστήματα υποβοήθησης οδηγού 9 Προειδοποίηση Τα συστήματα υποβοήθησης οδηγού έχουν σχεδιαστεί να υποβοηθούν τον οδηγό και όχι να υποκαθιστούν την προσοχή του οδηγού. Ο οδηγός φέρει πλήρη ευθύνη όταν οδηγεί το όχημα. Όταν χρησιμοποιείτε συστήματα υποβοήθησης οδηγού, πρέπει πάντοτε να προσέχετε τις τρέχουσες κυκλοφοριακές συνθήκες. Cruise control Το cruise control μπορεί να αποθηκεύσει στη μνήμη και να διατηρήσει ταχύτητες από 30 km/h και πάνω. Όταν οδηγείτε σε ανηφορικές ή κατηφορικές διαδρομές, ενδέχεται να παρατηρηθούν αποκλίσεις από τις αποθηκευμένες ταχύτητες. Η αποθηκευμένη ταχύτητα αναβοσβήνει στο κέντρο πληροφοριών οδηγού (DIC)

160 158 Οδήγηση και χρήση Για λόγους ασφαλείας το cruise control δεν μπορεί να ενεργοποιηθεί εάν πρώτα δεν πατήσετε το πεντάλ φρένου μία φορά. Μη χρησιμοποιείτε το cruise control εάν δεν είναι σκόπιμο να διατηρήσετε την ταχύτητα του οχήματος σταθερή. Εάν το όχημα διαθέτει ημιαυτόματο κιβώτιο ταχυτήτων, ενεργοποιείτε το cruise control μόνο στην αυτόματη λειτουργία. Ενδεικτικές λυχνίες m και U Ενεργοποίηση Πατήστε το m, η ενδεικτική λυχνία U ανάβει με πράσινο χρώμα στον πίνακα οργάνων. Το Cruise control βρίσκεται πλέον σε κατάσταση αναμονής και στο DIC εμφανίζεται σχετικό μήνυμα. Επιταχύνετε μέχρι την επιθυμητή ταχύτητα και πατήστε το < ή το ]. Η τρέχουσα ταχύτητα έχει πλέον αποθηκευτεί και διατηρείται, και μπορείτε να αφήσετε το πεντάλ γκαζιού. Η ενδεικτική λυχνία m ανάβει πράσινη στον πίνακα οργάνων μαζί με την U και στο DIC εμφανίζεται ένα αντίστοιχο μήνυμα. Μπορείτε να επιταχύνετε πατώντας το πεντάλ γκαζιού. Η αποθηκευμένη ταχύτητα αναβοσβήνει στον πίνακα οργάνων. Όταν αφήσετε το πεντάλ γκαζιού, το όχημα επιστρέφει στην ταχύτητα που αποθηκεύτηκε τελευταία. Το cruise control παραμένει ενεργοποιημένο κατά τις αλλαγές σχέσεων. Η ταχύτητα παραμένει αποθηκευμένη μέχρι να κλείσετε το διακόπτη ανάφλεξης.

161 Αύξηση ταχύτητας Με το cruise control ενεργοποιημένο, μπορείτε να αυξήσετε την ταχύτητα του οχήματος σταθερά ή σε μικρά βήματα, κρατώντας πατημένο ή πατώντας επανειλημμένα το <. Όταν αφήσετε το διακόπτη, το σύστημα αποθηκεύει και διατηρεί την τρέχουσα ταχύτητα. Εναλλακτικά, επιταχύνετε στην επιθυμητή ταχύτητα και αποθηκεύστε την στη μνήμη πατώντας το <. Μείωση ταχύτητας Με το cruise control ενεργοποιημένο, μπορείτε να μειώσετε την ταχύτητα του οχήματος σταθερά ή σε μικρά βήματα, κρατώντας πατημένο ή πατώντας επανειλημμένα το ]. Όταν αφήσετε το διακόπτη, το σύστημα αποθηκεύει και διατηρεί την τρέχουσα ταχύτητα. Απενεργοποίηση Πατήστε το : το Cruise control απενεργοποιείται και η πράσινη ενδεικτική λυχνία m σβήνει στον πίνακα οργάνων. Αυτόματη απενεργοποίηση: όταν η ταχύτητα του οχήματος μειωθεί κάτω από τα 30 km/h όταν πατηθεί το πεντάλ φρένου όταν πατηθεί το πεντάλ συμπλέκτη όταν ο επιλογέας ταχυτήτων μετακινηθεί στη θέση N Η ταχύτητα αποθηκεύεται και στο DIC εμφανίζεται ένα σχετικό μήνυμα. Επανενεργοποίηση Πιέστε το R σε μια ταχύτητα πάνω από 30 km/h. Εάν η αποθηκευμένη ταχύτητα είναι πολύ υψηλότερη από την τρέχουσα ταχύτητα, το όχημα θα επιταχύνει έντονα μέχρι να επιτευχθεί η αποθηκευμένη ταχύτητα. Πιέζοντας το < θα επανενεργοποιηθεί η λειτουργία του Cruise control, αλλά μόνο στην τρέχουσα ταχύτητα οχήματος, όχι στην αποθηκευμένη ταχύτητα. Οδήγηση και χρήση 159 Διαγραφή της αποθηκευμένης ταχύτητας Πατήστε το m: Οι πράσινες ενδεικτικές λυχνίες U και m σβήνουν στον πίνακα οργάνων. Περιοριστής ταχύτητας Cruise control Ο περιοριστής ταχύτητας (κόφτης) δεν επιτρέπει στο όχημα να υπερβεί μια προκαθορισμένη μέγιστη ταχύτητα πάνω από τα 30 km/h. Ενεργοποίηση

162 160 Οδήγηση και χρήση Πατήστε το U, η ενδεικτική λυχνία U ανάβει με κίτρινο χρώμα στον πίνακα οργάνων. Η λειτουργία του περιοριστή ταχύτητας του Cruise control βρίσκεται πλέον σε κατάσταση αναμονής και στο DIC εμφανίζεται σχετικό μήνυμα. Επιταχύνετε μέχρι την επιθυμητή ταχύτητα και πατήστε το < ή το ]. Η τρέχουσα ταχύτητα έχει καταγραφεί. Το όχημα μπορεί να οδηγηθεί κανονικά, αλλά δεν θα μπορεί να υπερβεί το προγραμματισμένο όριο ταχύτητας εκτός από περίπτωση έκτακτης ανάγκης. Όπου η οριακή ταχύτητα δεν μπορεί να διατηρηθεί, π.χ. κατά την οδήγηση σε έδαφος με απότομη κλίση, η οριακή ταχύτητα αναβοσβήνει στο DIC. Αύξηση της οριακής ταχύτητας Με το cruise control ενεργοποιημένο, μπορείτε να αυξήσετε την οριακή ταχύτητα του οχήματος σταθερά ή σε μικρά βήματα, κρατώντας πατημένο ή πατώντας επανειλημμένα το <. Μείωση της οριακής ταχύτητας Με το cruise control ενεργοποιημένο, μπορείτε να μειώσετε την οριακή ταχύτητα του οχήματος σταθερά ή σε μικρά βήματα, κρατώντας πατημένο ή πατώντας επανειλημμένα το ]. Υπέρβαση της οριακής ταχύτητας Σε περίπτωση έκτακτης ανάγκης, μπορείτε να υπερβείτε την οριακή ταχύτητα πατώντας δυνατά το πεντάλ γκαζιού πέρα από το σημείο αντίστασης. Σε αυτό το διάστημα, η οριακή ταχύτητα αναβοσβήνει στο DIC. Αφήνοντας το πεντάλ γκαζιού, η λειτουργία του περιοριστή ταχύτητας απενεργοποιείται όταν η ταχύτητα του οχήματος μειωθεί κάτω από την οριακή ταχύτητα. Επισήμανση Σε οχήματα με περιοριστή ταχύτητας (κόφτη) πατώντας το πεντάλ γκαζιού ως το τέρμα δεν θα σας επιτρέψει να υπερβείτε τη ρυθμισμένη μέγιστη ταχύτητα οχήματος. Περιοριστής ταχύτητας (κόφτης) Απενεργοποίηση Πατήστε το : ο περιοριστής ταχύτητας απενεργοποιείται και το όχημα μπορεί να οδηγηθεί κανονικά. Η οριακή ταχύτητα αποθηκεύεται και στο DIC εμφανίζεται ένα σχετικό μήνυμα. Επανενεργοποίηση Πατήστε το R. Η λειτουργία του περιοριστή ταχύτητας επανενεργοποιείται. Πιέζοντας το < θα επανενεργοποιηθεί η λειτουργία του περιοριστή ταχύτητας (κόφτης), αλλά μόνο στην τρέχουσα ταχύτητα οχήματος, όχι στην αποθηκευμένη ταχύτητα. Διαγραφή της οριακής ταχύτητας Πιέστε το U. Η κίτρινη ενδεικτική λυχνία U σβήνει στον πίνακα οργάνων.

163 Περιοριστής ταχύτητας (κόφτης) Ανώτατο όριο ταχύτητας Σύμφωνα με τους τοπικούς ή εθνικούς κανονισμούς, στο όχημα μπορεί να έχει προκαθοριστεί ένα σταθερό ανώτατο όριο ταχύτητας το οποίο δεν μπορεί να απενεργοποιηθεί. Αν υπάρχει, μια πινακίδα προειδοποίησης στην οποία αναγράφεται το σταθερό ανώτατο όριο ταχύτητας (90 έως 130 km/h) βρίσκεται στο ταμπλό. Μπορεί στιγμιαία να σημειωθούν αποκλίσεις από το ανώτατο όριο ταχύτητας όταν οδηγείτε σε κατηφόρα, για φυσικούς λόγους. Μπορεί να ακουστεί μια προειδοποιητική ηχητική ένδειξη επί 10 δευτερόλεπτα αν το όχημα υπερβεί στιγμιαία το καθορισμένο όριο ταχύτητας. Οχήματα που διαθέτουν επίσης περιοριστή ταχύτητας cruise control: δεν μπορείτε να υπερβείτε τη μέγιστη ταχύτητα ακόμη κι αν πατήσετε το πεντάλ γκαζιού πέραν του σημείου που νιώθετε αντίσταση. Περιοριστής ταχύτητας cruise control Υποβοήθηση στάθμευσης Το σύστημα υποβοήθησης στάθμευσης διευκολύνει τη στάθμευση με την όπισθεν μετρώντας την απόσταση ανάμεσα στο πίσω μέρος του οχήματος και σε τυχόν εμπόδια. Ωστόσο, πλήρη ευθύνη για τους ελιγμούς στάθμευσης φέρει ο οδηγός. Το σύστημα αποτελείται από τέσσερις αισθητήρες στάθμευσης υπερήχων οι οποίοι είναι τοποθετημένοι στον πίσω προφυλακτήρα. Οδήγηση και χρήση 161 Επισήμανση Τυχόν συνδεδεμένα εξαρτήματα στην περιοχή ανίχνευσης μπορεί να προκαλέσουν δυσλειτουργία στο σύστημα. Ενεργοποίηση Όταν επιλέγετε όπισθεν, το σύστημα ενεργοποιείται αυτόματα. Η ετοιμότητα για λειτουργία επισημαίνεται με ένα σύντομο ηχητικό σήμα. Εάν ανιχνευτεί εμπόδιο, ενεργοποιούνται οι βομβητές. Το χρονικό διάστημα ανάμεσα σε κάθε σήμα των βομβητών μειώνεται όσο το όχημα πλησιάζει στο εμπόδιο. Όταν η απόσταση μειωθεί κάτω από 30 cm, το σήμα των βομβητών είναι συνεχές. 9 Προειδοποίηση Σε ορισμένες περιπτώσεις, το σύστημα ενδέχεται να μην ανιχνεύσει τυχόν εμπόδια λόγω διάφορων

164 162 Οδήγηση και χρήση ανακλαστικών επιφανειών σε αντικείμενα ή ρούχα ή λόγω εξωτερικών πηγών θορύβου. Πρέπει να δώσετε ιδιαίτερη προσοχή σε χαμηλά εμπόδια τα οποία μπορούν να προκαλέσουν ζημιά στο κάτω άκρο του προφυλακτήρα. Προσοχή Η απόδοση των αισθητήρων μπορεί να είναι μειωμένη εάν έχουν καλυφθεί, π.χ. από πάγο ή χιόνι. Η αποτελεσματικότητα του συστήματος υποβοήθησης στάθμευσης μπορεί να μειωθεί λόγω μεγάλου φορτίου. Για τα ψηλότερα οχήματα (π.χ. οχήματα εκτός δρόμου, mini van, van) ισχύουν ειδικοί περιορισμοί. Η αναγνώριση εμποδίων στο επάνω μέρος αυτών των οχημάτων δεν είναι εγγυημένη. Τα αντικείμενα πολύ μικρής αντανάκλασης, όπως τα αντικείμενα με μικρό πλάτος ή τα μαλακά υλικά, ενδέχεται να μην ανιχνευτούν από το σύστημα. Το σύστημα υποβοήθησης στάθμευσης δεν θα ανιχνεύσει αντικείμενα που βρίσκονται εκτός εμβέλειας ανίχνευσης. Απενεργοποίηση Μπορείτε να απενεργοποιήσετε το σύστημα ή να το απενεργοποιήσετε προσωρινά. Προσωρινή απενεργοποίηση Για να απενεργοποιήσετε το σύστημα προσωρινά, πατήστε το r στο ταμπλό με τον διακόπτη ανάφλεξης ανοικτό και το κιβώτιο ταχυτήτων στην όπισθεν. Η ενδεικτική λυχνία στο κουμπί ανάβει. Όταν επιλέγετε την όπισθεν, δεν ακούγεται ηχητικό σήμα, που σημαίνει ότι το σύστημα είναι απενεργοποιημένο. Η λειτουργία θα επανενεργοποιηθεί την επόμενη φορά που θα πατήσετε ξανά το r ή την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης. Μόνιμη απενεργοποίηση Για να απενεργοποιήσετε μόνιμα το σύστημα, πατήστε και κρατήστε πατημένο το r στο ταμπλό επί 3 δευτερόλεπτα περίπου με τον διακόπτη ανάφλεξης ανοικτό και το κιβώτιο ταχυτήτων στην όπισθεν. Η ενδεικτική λυχνία στο κουμπί παραμένει αναμμένη.

165 Το σύστημα θα απενεργοποιηθεί και δεν θα τεθεί σε λειτουργία. Όταν επιλέγετε την όπισθεν, δεν ακούγεται ηχητικό σήμα, που σημαίνει ότι το σύστημα είναι απενεργοποιημένο. Η λειτουργία επανενεργοποιείται αν πατήσετε και κρατήσετε πατημένο το r επί 3 δευτερόλεπτα περίπου. Σφάλμα Εάν το σύστημα ανιχνεύσει σφάλμα λειτουργίας, θα ακουστεί ένα συνεχές ηχητικό σήμα επί 3 δευτερόλεπτα περίπου όταν επιλέγετε την όπισθεν. Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Προσοχή Όταν κινείστε με την όπισθεν, στην περιοχή πίσω από το αυτοκίνητο δεν πρέπει να υπάρχουν εμπόδια διότι μπορεί να προσκρούσουν στην κάτω πλευρά του αυτοκινήτου. Τυχόν πρόσκρουση στον πίσω άξονα, η οποία μπορεί να μην είναι ορατή, μπορεί να έχει ως συνέπεια πολύ μεγάλες αλλαγές στην οδηγική συμπεριφορά του αυτοκινήτου. Σε περίπτωση μιας τέτοιας πρόσκρουσης, απευθυνθείτε σε ένα συνεργείο. Κάμερα πίσω θέασης Η κάμερα πίσω θέασης βοηθά τον οδηγό όταν κινείται με την όπισθεν, προβάλλοντας μια εικόνα του χώρου πίσω από το όχημα είτε στον εσωτερικό καθρέπτη είτε στο σκιάδιο του οδηγού είτε στην οθόνη του συστήματος Ιnfotainment. 9 Προειδοποίηση Η κάμερα πίσω θέασης δεν αντικαθιστά την όραση του οδηγού. Πρέπει να σημειωθεί ότι στην οθόνη δεν εμφανίζονται τα αντικείμενα που βρίσκονται εκτός του οπτικού πεδίου της κάμερας, π.χ. κάτω από τον προφυλακτήρα ή κάτω από το όχημα. Οδήγηση και χρήση 163 Μην κάνετε όπισθεν κοιτάζοντας μόνο στην οθόνη, ελέγξτε το χώρο πίσω και γύρω από το όχημα πριν αρχίσετε τη διαδικασία οπισθοπορείας. Η κάμερα είναι συνήθως τοποθετημένη στις πίσω πόρτες/πόρτα χώρου αποσκευών, κάτω από το διακοσμητικό πλαίσιο της πινακίδας αριθμού κυκλοφορίας. Η περιοχή λήψης της κάμερας είναι περιορισμένη. Η απόσταση της εικόνας που εμφανίζεται στην οθόνη διαφέρει από την πραγματική απόσταση.

166 164 Οδήγηση και χρήση Επισήμανση Για την καλύτερη δυνατή ορατότητα, η κάμερα πίσω θέασης δεν πρέπει να καλύπτεται από βρομιά, χιόνι ή πάγο. Ενεργοποίηση Οθόνη σκιαδίου Οθόνη συστήματος Ιnfotainment Η οθόνη της κάμερας πίσω θέασης ενεργοποιείται αυτόματα όταν επιλέγετε την όπισθεν. Ένα ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε το σύστημα πατώντας το κουμπί Start/Stop που βρίσκεται στη δεξιά πλευρά της οθόνης. Τα υπόλοιπα κουμπιά στην οθόνη δίνουν στο χρήστη τη δυνατότητα να επιλέξει την πηγή AV1 ή AV2 και να ρυθμίσει τη φωτεινότητα και την αντίθεση της οθόνης. Στα οχήματα με σύστημα πλοήγησης, η εικόνα της κάμερας πίσω θέασης εμφανίζεται στην οθόνη του συστήματος Ιnfotainment.

167 Ένδειξη λωρίδας τροχιάς (1) Ανάλογα με την έκδοση, η λωρίδα τροχιάς (1) του οχήματος εμφανίζεται με μπλε χρώμα στην οθόνη πληροφοριών. Δείχνει την πορεία του οχήματος σύμφωνα με τη γωνία του τιμονιού. Ένδειξη σταθερής λωρίδας (2) Η ένδειξη (2) σταθερής λωρίδας δείχνει την πορεία του οχήματος με τους τροχούς στην ευθεία θέση. Οι κατευθυντήριες γραμμές (3, 4, 5) χρησιμοποιούνται μαζί με την ένδειξη (2) σταθερής λωρίδας και δείχνουν την απόσταση πίσω από το όχημα. Τα διαστήματα μεταξύ των κατευθυντήριων γραμμών είναι οι εξής: 3 (Κόκκινη) : 30 cm 4 (Κίτρινη) : 70 cm 5 (Πράσινη) : 150 cm Ρυθμίσεις Μπορείτε να αλλάξετε τις ρυθμίσεις, π.χ. τη φωτεινότητα, μέσω του συστήματος Ιnfotainment. Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Απενεργοποίηση Η κάμερα απενεργοποιείται μετά από λίγο αν δεν επιλέξετε την όπισθεν. Σφάλμα Η κάμερα πίσω θέασης ενδέχεται να μη λειτουργήσει σωστά εάν: ο περιβάλλον χώρος είναι σκοτεινός ο ήλιος ή η δέσμη των προβολέων χτυπά απευθείας στο φακό της κάμερας Οδήγηση και χρήση 165 ο φακός της κάμερας καλύπτεται από πάγο, χιόνι, λάσπη ή οτιδήποτε άλλο. Καθαρίστε το φακό, ξεπλύνετέ τον με νερό και σκουπίστε τον με ένα μαλακό πανί οι πίσω πόρτες/πόρτα χώρου αποσκευών δεν έχουν κλείσει σωστά το όχημα είχε υποστεί ζημιά στο πίσω μέρος από ατύχημα επικρατούν ακραίες θερμοκρασιακές αλλαγές Προειδοποίηση αλλαγής λωρίδας Το σύστημα προειδοποίησης αλλαγής λωρίδας χρησιμοποιεί την μπροστινή κάμερα για να ελέγχει τις διαγραμμίσεις των λωρίδων κυκλοφορίας στο οδόστρωμα, μεταξύ των οποίων κινείται το αυτοκίνητο. Το σύστημα ανιχνεύει τις αλλαγές λωρίδων και προειδοποιεί τον οδηγό σε περίπτωση ακούσιας αλλαγής λωρίδας μέσω οπτικών και ηχητικών σημάτων.

168 166 Οδήγηση και χρήση Τα κριτήρια ανίχνευσης της μη προτιθέμενης αλλαγής λωρίδας είναι: δεν λειτουργούν τα φλας και σήματα αλλαγής λωρίδας δεν χρησιμοποιείται ενεργά το τιμόνι Εάν ο οδηγός πραγματοποιεί αυτούς τους χειρισμούς, δεν θα ενεργοποιηθεί καμία προειδοποίηση. Ενεργοποίηση Το σύστημα προειδοποίησης αλλαγής λωρίδας ενεργοποιείται πατώντας το ì στο ταμπλό ή στην κονσόλα οροφής - η λυχνία LED στο κουμπί σβήνει ως ένδειξη ότι το σύστημα ενεργοποιήθηκε. Όταν στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία ì 3 97, το σύστημα είναι έτοιμο να τεθεί σε λειτουργία. Στο Κέντρο πληροφοριών οδηγού (DIC) εμφανίζεται επίσης το αντίστοιχο μήνυμα. Η ενδεικτική λυχνία ì σβήνει όταν το σύστημα δεν είναι έτοιμο να προειδοποιήσει τον οδηγό. Το σύστημα μπορεί να λειτουργήσει μόνο όταν η ταχύτητα του αυτοκινήτου κυμαίνεται πάνω από 60 km/h και αν στο οδόστρωμα υπάρχουν διαγραμμίσεις λωρίδων κυκλοφορίας και ανιχνευτούν. Αν δεν χρησιμοποιηθούν τα φλας κατά την αλλαγή λωρίδας, δηλ. αν ανιχνευτεί ακούσια αλλαγή λωρίδας, η ενδεικτική λυχνία ì αναβοσβήνει και ταυτόχρονα ακούγεται μια ηχητική προειδοποίηση για να προειδοποιηθεί ο οδηγός. Απενεργοποίηση Το σύστημα απενεργοποιείται πατώντας το κουμπί ì - η λυχνία LED στο κουμπί ανάβει. Στο DIC εμφανίζεται επίσης σχετικό μήνυμα. Σε ταχύτητες κάτω από 60 km/h, το σύστημα δεν λειτουργεί. Συμβουλές λειτουργίας Το σύστημα προειδοποίησης αλλαγής λωρίδας ενδέχεται να μη λειτουργήσει σωστά εάν: Το παρμπρίζ δεν είναι καθαρό. Επικρατούν δυσχερείς καιρικές συνθήκες όπως έντονη βροχόπτωση, χιόνι, άμεση έκθεση στο φως του ήλιου ή σκιές.

169 Το σύστημα δεν μπορεί να λειτουργήσει όταν δεν εντοπίζεται σήμανση λωρίδας. Σφάλμα Σε περίπτωση βλάβης στο σύστημα, στο DIC εμφανίζεται ένα μήνυμα προειδοποίησης και η λυχνία LED στο κουμπί ανάβει. Απευθυνθείτε σε ένα συνεργείο. Κέντρο πληροφοριών οδηγού (DIC) Καύσιμο Καύσιμο για πετρελαιοκινητήρες Χρησιμοποιείτε μόνο καύσιμο diesel που πληροί το πρότυπο EN 590. Το καύσιμο πρέπει να έχει χαμηλή περιεκτικότητα σε θείο (μέγ. 10 ppm). Μπορείτε να χρησιμοποιήσετε αντίστοιχα τυποποιημένα καύσιμα με μέγιστη περιεκτικότητα σε βιο-diesel (= FAME κατά EN14214) 7 % κατ' όγκο (όπως το DIN ή αντίστοιχα πρότυπα). Σε χώρες εκτός της Ευρωπαϊκής Ένωσης, χρησιμοποιείτε καύσιμο Euro- Diesel με περιεκτικότητα σε θείο κάτω από 50 ppm. Προσοχή Τυχόν χρήση καυσίμου που δεν πληροί το πρότυπο EN 590 ή παρόμοιο μπορεί να προκαλέσει απώλεια ισχύος του κινητήρα, αυξημένη φθορά ή ζημιά στον κινητήρα και να επηρεάσει την εγγύησή σας. Οδήγηση και χρήση 167 Μη χρησιμοποιείτε πετρέλαιο ναυτιλιακής χρήσης, πετρέλαιο θέρμανσης ή καύσιμα πλήρους φυτικής προέλευσης, όπως κραμβέλαιο ή βιο-diesel, Aquazole και παρόμοια διαλύματα diesel-νερού. Το πετρέλαιο δεν πρέπει να αραιώνεται με καύσιμο για βενζινοκινητήρες. Η ροή και η ικανότητα διήθησης των καυσίμων diesel εξαρτάται από τη θερμοκρασία. Σε χαμηλές θερμοκρασίες, συμπληρώστε πετρέλαιο με εγγυημένες ιδιότητες για χρήση τους χειμερινούς μήνες. Φίλτρο καυσίμου Diesel 3 181, εξαέρωση συστήματος τροφοδοσίας πετρελαίου

170 168 Οδήγηση και χρήση Ανεφοδιασμός καυσίμου 9 Κίνδυνος Πριν από τον ανεφοδιασμό καυσίμου, σβήστε τον κινητήρα και τυχόν εξωτερικά συστήματα θέρμανσης με θαλάμους καύσης. Απενεργοποιήστε τυχόν κινητά τηλέφωνα. Ακολουθείτε τις οδηγίες χρήσης και ασφάλειας του πρατηρίου καυσίμων κατά τον ανεφοδιασμό καυσίμου. 9 Κίνδυνος Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Απαγορεύεται το κάπνισμα. Απαγορεύονται οι γυμνές φλόγες και οι σπινθήρες. Εάν υπάρχει οσμή καυσίμου μέσα στο όχημα, απευθυνθείτε αμέσως σε ένα συνεργείο για την αποκατάσταση της αιτίας. Προσοχή Σε περίπτωση χρήσης λανθασμένου καυσίμου, μην ανοίξετε το διακόπτη ανάφλεξης. Το στόμιο πλήρωσης του ρεζερβουάρ με τάπα τύπου μπαγιονέτ βρίσκεται στην μπροστινή αριστερή πλευρά του οχήματος. Το πορτάκι του ρεζερβουάρ ανοίγει μόνο εάν το όχημα είναι ξεκλείδωτο και η πόρτα ανοικτή. Ανοίξτε το πορτάκι του ρεζερβουάρ με το χέρι. 9 Κίνδυνος Οχήματα με σύστημα Stop-Start: Ο κινητήρας πρέπει να απενεργοποιηθεί και το κλειδί ανάφλεξης να αφαιρεθεί, για να αποφευχθεί ο κίνδυνος αυτόματης επανεκκίνησης του κινητήρα από το σύστημα. Χωρητικότητες Αφαιρέστε την τάπα πλήρωσης καυσίμου, περιστρέφοντάς την προς τα αριστερά. Μπορείτε να στερεώσετε την τάπα πλήρωσης καυσίμου στο κάτω άγκιστρο στο πορτάκι του ρεζερβουάρ. Για τον ανεφοδιασμό καυσίμου, εισαγάγετε πλήρως το ακροφύσιο της αντλίας και ενεργοποιήστε την. Μόλις η τροφοδοσία διακοπεί αυτόματα, μπορείτε να συμπληρώσετε όχι περισσότερες από δύο δόσεις καυσίμου.

171 Προσοχή Σκουπίστε αμέσως τυχόν καύσιμο που έχει υπερχειλίσει. Όταν ο ανεφοδιασμός καυσίμου ολοκληρωθεί, επανατοποθετήστε την τάπα πλήρωσης καυσίμου στη θέση της και περιστρέψτε την δεξιά. Κλείστε το πορτάκι του ρεζερβουάρ. Τάπα στομίου πλήρωσης καυσίμου Χρησιμοποιείτε μόνο γνήσιες τάπες πλήρωσης καυσίμου. Τα πετρελαιοκίνητα οχήματα διαθέτουν ειδικές τάπες στομίου πλήρωσης καυσίμου. Κατανάλωση καυσίμου - Εκπομπές CO 2 Για τις τιμές που ισχύουν ειδικά για το όχημά σας, ανατρέξτε στο Πιστοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται με το όχημά σας ή στην άδεια του οχήματος. Γενικές πληροφορίες Οι επίσημες τιμές κατανάλωσης καυσίμου και εκπομπών CO 2 που αναφέρθηκαν, αφορούν το βασικό μοντέλο που διατίθεται στην ΕΕ με βασικό εξοπλισμό. Τα δεδομένα κατανάλωσης καυσίμου και εκπομπών CO 2 έχουν προσδιοριστεί σύμφωνα με τον κανονισμό 715/ /2008 A, λαμβάνοντας υπόψη το βάρος του οχήματος σε κατάσταση λειτουργίας, όπως ορίζεται στον κανονισμό. Οι τιμές δεν πρέπει να θεωρούνται απόλυτες για την πραγματική κατανάλωση καυσίμου κάθε οχήματος. Εάν χρησιμοποιηθεί πρόσθετος εξοπλισμός, ενδεχομένως οι τιμές κατανάλωσης και εκπομπών CO 2 να είναι ελάχιστα υψηλότερες από τις αναγραφόμενες. Επιπλέον, η κατανάλωση καυσίμου εξαρτάται από τον τρόπο που οδηγείτε, καθώς και από τις συνθήκες του οδοστρώματος και της κυκλοφορίας. Οδήγηση και χρήση 169 Κοτσαδόρος Γενικές πληροφορίες Χρησιμοποιείτε μόνο εξοπλισμό ρυμούλκησης που έχει εγκριθεί για το όχημά σας. Αναθέστε την τοποθέτηση του εξοπλισμού ρυμούλκησης αργότερα σε ένα συνεργείο. Ίσως χρειαστούν τροποποιήσεις που μπορεί να επηρεάσουν το σύστημα ψύξης, τα θερμοπροστατευτικά καλύμματα ή άλλο εξοπλισμό. Οδηγικά χαρακτηριστικά και συμβουλές ρυμούλκησης Στην περίπτωση των τρέιλερ με φρένα, συνδέστε το συρματόσχοινο ρυμούλκησης. Πριν συνδέσετε το τρέιλερ, γρασάρετε τον κοτσαδόρο. Ωστόσο, δεν πρέπει να γρασάρετε τον κοτσαδόρο εάν έχει τοποθετηθεί σταθεροποιητική μπάρα που επενεργεί στον κοτσαδόρο για τη μείωση της δίπλωσης. Για τρέιλερ με περιορισμένη ευστάθεια οδήγησης, συνιστάται η χρήση ενός σταθεροποιητή.

172 170 Οδήγηση και χρήση Η ταχύτητα του οχήματος δεν πρέπει να υπερβεί τα 80 km/h, ακόμη και σε χώρες με υψηλότερα επιτρεπόμενα όρια ταχύτητας. Εάν το τρέιλερ αρχίσει να διπλώνει, ελαττώστε ταχύτητα, μην επιχειρήσετε να διορθώσετε την πορεία σας και φρενάρετε δυνατά εάν χρειαστεί. Κατά την οδήγηση σε κατηφορική διαδρομή, οδηγείτε με την ίδια σχέση και την ίδια ταχύτητα που θα χρησιμοποιούσατε και στην ανηφόρα. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο Ρυμούλκηση τρέιλερ Φορτία τρέιλερ Τα επιτρεπόμενα φορτία για τα τρέιλερ είναι μέγιστες τιμές, οι οποίες εξαρτώνται από το όχημα και τον κινητήρα και δεν πρέπει να τις υπερβαίνετε. Το πραγματικό φορτίο του τρέιλερ είναι η διαφορά ανάμεσα στο πραγματικό μικτό βάρος του τρέιλερ και το πραγματικό φορτίο στο σημείο σύνδεσης του κοτσαδόρου όταν το τρέιλερ είναι συνδεδεμένο στο όχημα. Τα επιτρεπόμενα φορτία για τα τρέιλερ αναγράφονται στα έγγραφα του οχήματος. Γενικά, ισχύουν για κλίσεις έως και 12%. Το επιτρεπόμενο φορτίο για το τρέιλερ ισχύει για την αναγραφόμενη κλίση και για υψόμετρο έως 1000 μέτρα από το επίπεδο της θάλασσας. Καθώς η ισχύς του κινητήρα μειώνεται όσο αυξάνεται το υψόμετρο επειδή ο αέρας γίνεται πιο αραιός, με αποτέλεσμα να μειώνεται η ικανότητα ανάβασης του οχήματος, το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ μειώνεται επίσης κατά 10% για κάθε 1000 μέτρα υψομέτρου. Δεν χρειάζεται να μειώσετε το μικτό βάρος του οχήματος με τρέιλερ όταν οδηγείτε σε δρόμους με μικρή κλίση (κάτω από 8%, π.χ. αυτοκινητόδρομοι). Δεν πρέπει να υπερβαίνετε το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ. Το βάρος αυτό αναγράφεται στην πινακίδα αριθμού πλαισίου Κάθετο φορτίο κοτσαδόρου Το κάθετο φορτίο κοτσαδόρου είναι το φορτίο που ασκείται από το τρέιλερ στον κοτσαδόρο. Μπορεί να διαφέρει εάν αλλάξει η κατανομή βάρους όταν φορτώνετε το τρέιλερ. Το μέγιστο επιτρεπόμενο κάθετο φορτίο κοτσαδόρου αναγράφεται στην πινακίδα τύπου του εξοπλισμού ρυμούλκησης και στα έγγραφα του οχήματος. Στοχεύετε πάντοτε στο μέγιστο φορτίο, ιδίως εάν το τρέιλερ είναι βαρύ. Το κάθετο φορτίο κοτσαδόρου δεν πρέπει να είναι ποτέ μικρότερο από 25 kg. Σε περίπτωση που το φορτίο του τρέιλερ ανέρχεται στα kg ή περισσότερο, το κάθετο φορτίο κοτσαδόρου δεν πρέπει να είναι μικρότερο από 50 kg.

173 Φορτίο πίσω άξονα Όταν το τρέιλερ είναι συνδεδεμένο και το ρυμουλκό όχημα είναι πλήρως φορτωμένο (με όλους τους επιβάτες), δεν πρέπει να υπερβείτε το επιτρεπόμενο φορτίο στον πίσω άξονα (ανατρέξτε στην πινακίδα αριθμού πλαισίου ή στα έγγραφα του οχήματος). Εξοπλισμός ρυμούλκησης Προσοχή Όταν οδηγείτε χωρίς τρέιλερ, αφαιρείτε τον κοτσαδόρο. Ηχητική προειδοποίηση εξοπλισμού ρυμούλκησης Στα οχήματα με εξοπλισμό ρυμούλκησης, όταν υπάρχει συνδεμένο τρέιλερ, ο τόνος της ηχητικής προειδοποίησης αλλάζει όταν χρησιμοποιούνται τα φλας. Ο τόνος της ηχητικής προειδοποίησης αλλάζει εάν κάποιο φλας στο τρέιλερ ή στο ρυμουλκό όχημα καεί. Υποβοήθηση ευστάθειας τρέιλερ Εάν το σύστημα ανιχνεύσει δίπλωση, η ισχύς του κινητήρα μειώνεται και ο συνδυασμός οχήματος/τρέιλερ φρενάρει επιλεκτικά μέχρι να διορθωθεί το φαινόμενο δίπλωσης. Κρατήστε το τιμόνι όσο το δυνατόν πιο σταθερό όσο το σύστημα είναι σε λειτουργία. Η Υποβοήθηση ευστάθειας τρέιλερ (TSA) αποτελεί μέρος του Ηλεκτρονικού προγράμματος ευστάθειας (ESP) Οδήγηση και χρήση 171 Βοηθητικά συστήματα Κιβώτιο βοηθητικής ταχύτητας Ενεργοποίηση Για να ενεργοποιήσετε το βοηθητικό κιβώτιο ταχυτήτων, με το όχημα σταματημένο και τον κινητήρα στο ρελαντί: Μετακινήστε τον μοχλό ταχυτήτων στη νεκρά (οχήματα με ημιαυτόματο κιβώτιο ταχυτήτων: επιλογέας ταχυτήτων στη θέση N). Πατήστε το πεντάλ του συμπλέκτη.

174 172 Οδήγηση και χρήση Πατήστε τον διακόπτη στο ταμπλό - η λυχνία LED στον διακόπτη ανάβει μετά από 2 δευτερόλεπτα περίπου. Αφήστε το πεντάλ του συμπλέκτη. Οι στροφές του κινητήρα αυξάνονται στις σ.α.λ. Προσοχή Κατά τη λειτουργία του βοηθητικού κιβωτίου ταχυτήτων, ποτέ μη μετακινείτε τον επιλογέα ταχυτήτων από τη νεκρά σε άλλη θέση (οχήματα με ημιαυτόματο κιβώτιο ταχυτήτων: επιλογέας ταχυτήτων στη θέση N), για να αποφύγετε ζημιά στο σύστημα μετάδοσης. Αν η αλλαγή σχέσης είναι απαραίτητη, δηλ. για να ρυθμίσετε την ταχύτητα με την οποία οδηγείτε, πρέπει πάντοτε να απενεργοποιείτε το βοηθητικό κιβώτιο ταχυτήτων. Απενεργοποίηση Για να απενεργοποιήσετε το βοηθητικό κιβώτιο ταχυτήτων: Πατήστε το πεντάλ του συμπλέκτη. Πατήστε τον διακόπτη στο ταμπλό - η λυχνία LED στον διακόπτη σβήνει μετά από 2 δευτερόλεπτα περίπου. Αφήστε το πεντάλ του συμπλέκτη. Σφάλμα Αν η λυχνία LED στον διακόπτη δεν ανάβει όταν επιχειρείτε να ενεργοποιήσετε το βοηθητικό κιβώτιο ταχυτήτων ή/και το σύστημα δεν λειτουργεί: Αφήστε σταδιακά το πεντάλ του συμπλέκτη. - ή - Μετακινήστε τον μοχλό ταχυτήτων στη νεκρά (οχήματα με ημιαυτόματο κιβώτιο ταχυτήτων: επιλογέας ταχυτήτων στη θέση N). Πατήστε το πεντάλ του συμπλέκτη. Πατήστε τον διακόπτη στο ταμπλό - η λυχνία LED στον διακόπτη ανάβει μετά από 2 δευτερόλεπτα περίπου. Αφήστε το πεντάλ του συμπλέκτη. Στη συνέχεια επαναλάβετε την παραπάνω διαδικασία. Επισήμανση Η λειτουργία του βοηθητικού κιβωτίου ταχυτήτων δεν είναι διαθέσιμη όταν η ενδεικτική λυχνία A 3 95, C 3 96 ή W 3 97 είναι αναμμένη.

175 Φροντίδα οχήματος Γενικές πληροφορίες Αξεσουάρ και τροποποιήσεις οχήματος Αποθήκευση οχήματος Απόσυρση οχήματος στο τέλος του κύκλου ζωής του Έλεγχοι οχήματος Εκτέλεση εργασιών Καπό κινητήρα Λάδι κινητήρα Ψυκτικό κινητήρα Υγρό υδραυλικού συστήματος διεύθυνσης Υγρό συστήματος πλύσης Φρένα Υγρό φρένων Μπαταρία οχήματος Φίλτρο καυσίμου Diesel Εξαέρωση του συστήματος τροφοδοσίας πετρελαίου Αντικατάσταση μάκτρου υαλοκαθαριστήρα Αντικατάσταση λαμπτήρων Προβολείς Σύστημα προβολέων προσαρμοζόμενης δέσμης Προβολείς ομίχλης Μπροστινά φλας Πίσω φώτα Πλευρικά φλας Τρίτο φως φρένων Φωτισμός πινακίδας κυκλοφορίας Πλαφονιέρες Φωτισμός ταμπλό Ηλεκτρικό σύστημα Ασφάλειες Ασφαλειοθήκη χώρου κινητήρα Ασφαλειοθήκη ταμπλό Ασφαλειοθήκη χώρου αποσκευών Εργαλεία οχήματος Εργαλεία Ζάντες και ελαστικά Ελαστικά Χειμερινά ελαστικά Χαρακτηρισμός ελαστικών Πίεση ελαστικών Σύστημα παρακολούθησης πίεσης ελαστικών Βάθος πέλματος Φροντίδα οχήματος 173 Αλλαγή διάστασης ελαστικού και ζάντας Τάσια Αντιολισθητικές αλυσίδες Κιτ επισκευής ελαστικού Αλλαγή τροχών Εφεδρικός τροχός Εκκίνηση με βοηθητικά καλώδια 212 Ρυμούλκηση Ρυμούλκηση του οχήματος Ρυμούλκηση άλλου οχήματος Φροντίδα της εμφάνισης του οχήματος Φροντίδα εξωτερικού του οχήματος Φροντίδα εσωτερικού του οχήματος

176 174 Φροντίδα οχήματος Γενικές πληροφορίες Αξεσουάρ και τροποποιήσεις οχήματος Συνιστούμε να χρησιμοποιείτε γνήσια ανταλλακτικά και αξεσουάρ, τα οποία έχουν εγκριθεί από το εργοστάσιο και διατίθενται συγκεκριμένα για τον τύπο του οχήματός σας. Δεν μπορούμε να αξιολογήσουμε ή να εγγυηθούμε την αξιοπιστία άλλων προϊόντων - ακόμη κι αν φέρουν έγκριση από ρυθμιστικό ή άλλο φορέα. Μην κάνετε τροποποιήσεις στο ηλεκτρικό σύστημα, π.χ. αλλαγές ηλεκτρονικών μονάδων ελέγχου (chip βελτίωσης). Προσοχή Κατά τη μεταφορά του οχήματος σε τρένο ή σε όχημα περισυλλογής, οι λασπωτήρες μπορεί να υποστούν ζημιά. Αποθήκευση οχήματος Αποθήκευση για μεγάλο χρονικό διάστημα Εάν πρόκειται να αποθηκεύσετε το όχημα για αρκετούς μήνες: Πλύνετε και κερώστε το όχημα. Ελέγξτε την προστατευτική επίστρωση κεριού στο χώρο του κινητήρα και την κάτω πλευρά του αμαξώματος. Καθαρίστε και συντηρήστε τα στεγανοποιητικά λάστιχα. Αλλάξτε το λάδι του κινητήρα. Αδειάστε το δοχείο υγρού πλύσης. Ελέγξτε την αντιψυκτική και αντιδιαβρωτική προστασία. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο. Σταθμεύστε το όχημα σε στεγνό, καλά αεριζόμενο χώρο. Επιλέξτε πρώτη ή όπισθεν. Φροντίστε ώστε το όχημα να μην κυλίσει. Μην τραβήξετε το χειρόφρενο. Ανοίξτε το καπό του κινητήρα, κλείστε όλες τις πόρτες και κλειδώστε το όχημα. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Φροντίστε να απενεργοποιήσετε όλα τα συστήματα, π.χ. το αντικλεπτικό σύστημα συναγερμού. Για να χρησιμοποιήσετε ξανά το όχημα Για να χρησιμοποιήσετε ξανά το όχημα: Συνδέστε την κλέμα στον αρνητικό πόλο της μπαταρίας του οχήματος. Ενεργοποιήστε το ηλεκτρονικό σύστημα των ηλεκτρικών παραθύρων. Ελέγξτε την πίεση των ελαστικών. Γεμίστε το δοχείο υγρού πλύσης. Ελέγξτε τη στάθμη λαδιού κινητήρα. Ελέγξτε τη στάθμη ψυκτικού. Τοποθετήστε την πινακίδα αριθμού κυκλοφορίας εάν είναι απαραίτητο.

177 Απόσυρση οχήματος στο τέλος του κύκλου ζωής του Πληροφορίες σχετικά με τα κέντρα απόσυρσης οχημάτων στο τέλος του κύκλου ζωής τους και την ανακύκλωση των οχημάτων παρατίθενται στο δικτυακό μας τόπο, όπου προβλέπεται από το νόμο Αναθέστε αυτή τη διαδικασία μόνο σε εξουσιοδοτημένο κέντρο ανακύκλωσης. Έλεγχοι οχήματος Εκτέλεση εργασιών 9 Προειδοποίηση Οι έλεγχοι στο χώρο του κινητήρα πρέπει να πραγματοποιούνται μόνο όταν ο διακόπτης ανάφλεξης είναι κλειστός. Ο ανεμιστήρας ψύξης ενδέχεται να τεθεί σε λειτουργία ακόμη κι όταν ο διακόπτης ανάφλεξης είναι κλειστός. 9 Κίνδυνος Το σύστημα ανάφλεξης δημιουργεί εξαιρετικά υψηλές τάσεις. Μην τα αγγίζετε. Οι τάπες για τη συμπλήρωση λαδιού κινητήρα, ψυκτικού και υγρού πλύσης καθώς και η λαβή του δείκτη στάθμης λαδιού έχουν κίτρινο χρώμα για να αναγνωρίζονται εύκολα. Φροντίδα οχήματος 175 Καπό κινητήρα Άνοιγμα Τραβήξτε τη λαβή απασφάλισης και επαναφέρετέ τη στην αρχική της θέση.

178 176 Φροντίδα οχήματος Τραβήξτε το μάνδαλο ασφαλείας, που βρίσκεται ελαφρώς αριστερά από το κέντρο, και ανοίξτε το καπό του κινητήρα. Τραβήξτε προς τα επάνω τη ράβδο στήριξης για να την απομακρύνετε από τη βάση της και, στη συνέχεια, ασφαλίστε την στο άγκιστρο της δεξιάς πλευράς που υπάρχει κάτω από το καπό κινητήρα. Εάν το καπό του κινητήρα ανοίξει στη διάρκεια της λειτουργίας Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα αυτόματα για λόγους ασφαλείας. Κλείσιμο Πριν κλείσετε το καπό του κινητήρα, πιέστε το υποστήριγμα μέσα στην υποδοχή. Κατεβάστε το καπό του κινητήρα και αφήστε το να πέσει στο μάνδαλο από μικρό ύψος (20-25 cm). Βεβαιωθείτε ότι έχει ασφαλίσει. Λάδι κινητήρα Ελέγχετε χειροκίνητα τη στάθμη λαδιού κινητήρα τακτικά για να αποφύγετε τυχόν ζημιά στον κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείται λάδι σωστών προδιαγραφών. Συνιστώμενα υγρά και λιπαντικά Ο έλεγχος πρέπει να γίνεται με το όχημα σε επίπεδη επιφάνεια. Ο κινητήρας πρέπει να βρίσκεται σε θερμοκρασία λειτουργίας και να έχει παραμείνει σβηστός επί 10 λεπτά τουλάχιστον. Τραβήξτε έξω το δείκτη στάθμης λαδιού, σκουπίστε τον, τοποθετήστε τον μέσα στο σωλήνα μέχρι το στοπ της λαβής, τραβήξτε τον πάλι έξω και δείτε τη στάθμη λαδιού κινητήρα. Όταν η στάθμη λαδιού του κινητήρα μειωθεί μέχρι την ένδειξη MIN, συμπληρώστε λάδι κινητήρα.

179 Προσοχή Μην αφήνετε το λάδι του κινητήρα να μειωθεί κάτω από την ελάχιστη στάθμη! Συνιστάται να χρησιμοποιείτε τον ίδιο τύπο λαδιού κινητήρα που χρησιμοποιήσατε και κατά την τελευταία αλλαγή. Η στάθμη λαδιού του κινητήρα δεν πρέπει να υπερβαίνει στο σημάδι MAX στο δείκτη στάθμης λαδιού. Προσοχή Το πλεονάζον λάδι κινητήρα πρέπει να αποστραγγιστεί ή να "μεταγγιστεί" σε δοχείο μέσω ενός σωλήνα. Για να μη χυθεί λάδι όταν συμπληρώνετε λάδι κινητήρα, συνιστάται να χρησιμοποιείτε χωνί. Βεβαιωθείτε ότι το χωνί έχει τοποθετηθεί σωστά μέσα στο σωλήνα πλήρωσης. Η κατανάλωση λαδιού του κινητήρα σταθεροποιείται μόνο αφότου το όχημα διανύσει αρκετές χιλιάδες χιλιόμετρα. Μόνο τότε μπορεί να προσδιοριστεί η πραγματική κατανάλωση. Εάν η κατανάλωση υπερβαίνει τα 0,5 λίτρα κάθε 1000 km μετά από αυτή την περίοδο στρωσίματος του κινητήρα, απευθυνθείτε σε ένα συνεργείο. Χωρητικότητες 3 245, Ένδειξη στάθμης λαδιού κινητήρα Τοποθετήστε την τάπα σωστά και σφίξτε την. Φροντίδα οχήματος 177 Ψυκτικό κινητήρα Το ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως -28 C περίπου. Προσοχή Χρησιμοποιείτε μόνο εγκεκριμένο αντιψυκτικό. Στάθμη ψυκτικού Προσοχή Εάν η στάθμη του ψυκτικού είναι πολύ χαμηλή, μπορεί να προκληθεί ζημιά στον κινητήρα.

180 178 Φροντίδα οχήματος Όταν το σύστημα ψύξης είναι κρύο, η στάθμη του ψυκτικού πρέπει να βρίσκεται ακριβώς πάνω από την ένδειξη MINI. Συμπληρώστε ψυκτικό εάν η στάθμη είναι χαμηλή. 9 Προειδοποίηση Αφήστε τον κινητήρα να κρυώσει πριν ανοίξετε την τάπα. Ανοίξτε προσεκτικά την τάπα, προκειμένου η πίεση να εκτονωθεί αργά. Συμπληρώστε αντιψυκτικό. Εάν δεν υπάρχει διαθέσιμο αντιψυκτικό, χρησιμοποιήστε καθαρό νερό βρύσης ή απεσταγμένο νερό. Σφίξτε την τάπα. Απευθυνθείτε σε ένα συνεργείο για τον έλεγχο της συγκέντρωσης αντιψυκτικού και την αποκατάσταση της αιτίας απώλειας ψυκτικού. Εάν απαιτείται μεγάλη ποσότητα ψυκτικού, ίσως χρειαστεί να εξαερώσετε τυχόν παγιδευμένο αέρα από το σύστημα ψύξης. Απευθυνθείτε σε ένα συνεργείο. Υγρό υδραυλικού συστήματος διεύθυνσης Προσοχή Ακόμη και εξαιρετικά μικρές ποσότητες ακαθαρσιών μπορεί να προκαλέσουν ζημιά στο σύστημα διεύθυνσης, με αποτέλεσμα να μη λειτουργεί σωστά. Φροντίστε ώστε να μην υπάρχουν ακαθαρσίες στην πλευρά της τάπας του δοχείου που είναι στραμμένη προς το υγρό και να μην εισχωρήσουν ακαθαρσίες στο δοχείο. Η στάθμη υγρού κανονικά δεν χρειάζεται έλεγχο. Εάν ακούτε κάποιο ασυνήθιστο θόρυβο όταν στρίβετε το τιμόνι ή αν το υδραυλικό σύστημα διεύθυνσης αντιδρά ασυνήθιστα, απευθυνθείτε σε ένα συνεργείο. Ανάλογα με το όχημα, το δοχείο υγρού υδραυλικού συστήματος διεύθυνσης ενδέχεται να βρίσκεται στο χώρο του κινητήρα (Τύπος Α) ή κάτω από το θόλο μπροστινού τροχού, πίσω από κάποιο πλαίσιο επένδυσης (Τύπος Β). Τύπος A Εάν η στάθμη υγρού στο δοχείο πέσει κάτω από το σημάδι MINI, απευθυνθείτε σε ένα συνεργείο.

181 Τύπος B Εάν η στάθμη υγρού στο δοχείο πέσει κάτω από το σημάδι MIN, απευθυνθείτε σε ένα συνεργείο. Υγρό συστήματος πλύσης Συμπληρώστε καθαρό νερό αναμεμιγμένο με την κατάλληλη ποσότητα υγρού πλύσης παρμπρίζ που περιέχει αντιψυκτικό. Προσοχή Μόνο το υγρό πλύσης με επαρκή συγκέντρωση αντιψυκτικού παρέχει προστασία στις χαμηλές θερμοκρασίες ή απότομη πτώση στη θερμοκρασία. Φροντίδα οχήματος 179 Η χρήση υγρού συστήματος πλύσης που περιέχει ισοπροπανόλη μπορεί να προκαλέσει ζημιά στα εξωτερικά φώτα. Φρένα Σε περίπτωση που τα θερμουί μειωθούν στο ελάχιστο πάχος, κατά το φρενάρισμα ακούγεται ένα σφύριγμα. Μπορείτε να συνεχίσετε να οδηγείτε, ωστόσο πρέπει να αντικαταστήσετε τα θερμουί το συντομότερο δυνατόν. Στις πρώτες σας διαδρομές μετά την τοποθέτηση καινούργιων θερμουί, μη φρενάρετε δυνατά χωρίς λόγο. Υγρό φρένων 9 Προειδοποίηση Το υγρό φρένων είναι δηλητηριώδες και διαβρωτικό. Δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες.

182 180 Φροντίδα οχήματος Η στάθμη του υγρού φρένων πρέπει να βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Όταν συμπληρώνετε υγρό, βεβαιωθείτε ότι υπάρχει απόλυτη καθαριότητα διότι σε περίπτωση ρύπανσης του υγρού φρένων μπορεί να προκληθούν βλάβες στο σύστημα πέδησης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας απώλειας υγρού φρένων. Χρησιμοποιείτε μόνο υγρό φρένων εγκεκριμένο για το αυτοκίνητό σας. Υγρό φρένων και υγρό συμπλέκτη Μπαταρία οχήματος Η μπαταρία του αυτοκινήτου δεν χρειάζεται συντήρηση, με την προϋπόθεση ότι ο τρόπος οδήγησης επιτρέπει την επαρκή φόρτιση της μπαταρίας. Η οδήγηση σε μικρές αποστάσεις και οι συχνές εκκινήσεις του κινητήρα μπορεί να οδηγήσουν σε αποφόρτιση της μπαταρίας. Μη χρησιμοποιείτε τους ηλεκτρικούς καταναλωτές που δεν χρειάζεστε. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση. Εάν το όχημα παραμείνει ακινητοποιημένο περισσότερο από 4 εβδομάδες, η μπαταρία μπορεί να αποφορτιστεί. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Βεβαιωθείτε ότι ο διακόπτης ανάφλεξης είναι κλειστός πριν συνδέσετε ή αποσυνδέσετε την μπαταρία του οχήματος. Πρόσβαση στην μπαταρία Η μπαταρία βρίσκεται πίσω από ένα πλαίσιο στο σκαλοπάτι της μπροστινής αριστερής πόρτας. Αφαιρέστε το πλαίσιο για να αποκτήσετε πρόσβαση στην μπαταρία.

183 Φόρτιση της μπαταρίας του οχήματος 9 Κίνδυνος Βεβαιωθείτε ότι υπάρχει επαρκής εξαερισμός όταν αλλάζετε την μπαταρία. Υπάρχει κίνδυνος έκρηξης εάν κατά τη φόρτιση σχηματιστούν αέρια! Εκκίνηση με βοηθητικά καλώδια Προειδοποιητική ετικέτα Σημασία των συμβόλων: Απαγορεύονται οι σπινθήρες, οι ακάλυπτες φλόγες και το κάπνισμα. Καλύπτετε πάντοτε τα μάτια σας. Τυχόν εκρηκτικά αέρια μπορεί να προκαλέσουν τύφλωση ή τραυματισμό. Φυλάσσετε την μπαταρία του οχήματος μακριά από παιδιά. Η μπαταρία του οχήματος περιέχει θειικό οξύ το οποίο μπορεί να προκαλέσει τύφλωση ή σοβαρό τραυματισμό από εγκαύματα. Ανατρέξτε στο Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας για περισσότερες πληροφορίες. Ενδέχεται να υπάρχουν εκρηκτικά αέρια στην περιοχή της μπαταρίας. Πρόσθετη μπαταρία Ανάλογα με το βοηθητικό εξοπλισμό του οχήματος, ορισμένα μοντέλα μπορεί να διαθέτουν πρόσθετη μπαταρία κάτω από το μπροστινό κάθισμα. Φροντίδα οχήματος 181 Φίλτρο καυσίμου Diesel Αποστραγγίζετε το φίλτρο καυσίμου diesel από τυχόν υπολείμματα νερού σε κάθε αλλαγή λαδιού κινητήρα. Τοποθετήστε ένα δοχείο κάτω από το κέλυφος του φίλτρου. Λασκάρετε τις ραβδωτές βίδες στο κάλυμμα και στο κάτω μέρος του φίλτρου κατά μία στροφή περίπου, για να αποστραγγίσετε το νερό. Το φίλτρο αποστραγγίζεται μόλις το καύσιμο diesel αρχίζει να εκρέει από τη ραβδωτή βίδα στο κάτω μέρος. Σφίξτε ξανά τις δύο βίδες.

184 182 Φροντίδα οχήματος Ελέγξτε το φίλτρο καυσίμου diesel συχνότερα εάν το όχημα λειτουργεί σε δυσμενείς συνθήκες. Εξαέρωση του συστήματος τροφοδοσίας πετρελαίου 2. Λασκάρετε τη βίδα εξαέρωσης (επισημαίνεται με το βέλος) κατά μία περιστροφή. 3. Θέστε χειροκίνητα σε λειτουργία την εν σειρά αντλία τροφοδοσίας αργά και σταθερά, έως ότου το καύσιμο που εκρέει από τη λασκαρισμένη βίδα εξαέρωσης να μην περιέχει φυσαλίδες αέρα. 4. Σφίξτε ξανά τη βίδα εξαέρωσης. Εάν ο κινητήρας δεν τίθεται σε λειτουργία μετά από αρκετές προσπάθειες εξαέρωσης του συστήματος καυσίμου diesel, απευθυνθείτε σε ένα συνεργείο. Αντικατάσταση μάκτρου υαλοκαθαριστήρα Μάκτρα υαλοκαθαριστήρων στο παρμπρίζ Εάν το καύσιμο στο ρεζερβουάρ εξαντληθεί, θα χρειαστεί να εξαερώσετε ή να αποστραγγίσετε το σύστημα καυσίμου diesel. Συμπληρώστε καύσιμο στο ρεζερβουάρ και προχωρήστε ως εξής: 1. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από τη βίδα εξαέρωσης του φίλτρου καυσίμου για να συλλέξετε το καύσιμο. Σηκώστε το βραχίονα του υαλοκαθαριστήρα, πιέστε το κλιπ συγκράτησης προς το βραχίονα του υαλοκαθαριστήρα και αποσυνδέστε το μάκτρο του υαλοκαθαριστήρα. Προσαρμόστε το μάκτρο του υαλοκαθαριστήρα ελαφρά υπό γωνία στο βραχίονα του υαλοκαθαριστήρα και πιέστε το μέχρι να ασφαλίσει. Χαμηλώστε προσεκτικά το βραχίονα υαλοκαθαριστήρα.

185 Αντικατάσταση λαμπτήρων Κλείστε το διακόπτη ανάφλεξης και τον αντίστοιχο διακόπτη ή κλείστε τις πόρτες. Κρατάτε τον καινούργιο λαμπτήρα μόνο από τη βάση του. Μην ακουμπάτε το γυάλινο τμήμα του λαμπτήρα με το χέρι. Πρέπει να αντικαθιστάτε τους λαμπτήρες μόνο με λαμπτήρες ίδιου τύπου. Έλεγχος λαμπτήρων Μετά από αντικατάσταση λαμπτήρα, ανοίξτε το διακόπτη ανάφλεξης, ανάψτε τα φώτα και ελέγξτε τα. Προβολείς Οι προβολείς διαθέτουν ξεχωριστό σύστημα για τη μεγάλη σκάλα 1 και τη μεσαία σκάλα 2. Φροντίδα οχήματος 183 Μεγάλη σκάλα 1. Αφαιρέστε το προστατευτικό κάλυμμα των προβολέων. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το λαμπτήρα.

186 184 Φροντίδα οχήματος Μεσαία σκάλα 3. Απασφαλίστε το ελατηριωτό κλιπ. 4. Τραβήξτε το λαμπτήρα έξω από το κέλυφος του κατόπτρου. 5. Αντικακαταστήστε το λαμπτήρα με καινούργιο και στερεώστε τον με το ελατηριωτό κλιπ. 6. Επανασυνδέστε τη φίσα καλωδίωσης στο λαμπτήρα. 7. Επανατοποθετήστε το προστατευτικό κάλυμμα των προβολέων. 1. Αφαιρέστε το προστατευτικό κάλυμμα των προβολέων. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το λαμπτήρα. 3. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. 4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατόπτρου. 5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 6. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κέλυφος του κατόπτρου και περιστρέψτε το δεξιά για να ασφαλίσει. 7. Επανασυνδέστε τη φίσα καλωδίωσης στο λαμπτήρα. 8. Επανατοποθετήστε το προστατευτικό κάλυμμα των προβολέων.

187 Φροντίδα οχήματος 185 Φώτα στάθμευσης Σύστημα προβολέων προσαρμοζόμενης δέσμης Φως στροφής 1. Αφαιρέστε το προστατευτικό κάλυμμα. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το λαμπτήρα. 3. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. 4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατόπτρου. 5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 6. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κέλυφος του κατόπτρου και περιστρέψτε το δεξιά για να ασφαλίσει. 7. Επανασυνδέστε τη φίσα καλωδίωσης στο λαμπτήρα. 8. Επανατοποθετήστε το προστατευτικό κάλυμμα. Οι προβολείς διαθέτουν ξεχωριστό σύστημα για τη μεγάλη σκάλα 1 και τη μεσαία σκάλα 2. Το φως στροφής 3 βρίσκεται ανάμεσα στους προβολείς. 1. Αφαιρέστε το προστατευτικό κάλυμμα. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το λαμπτήρα. 3. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε.

188 186 Φροντίδα οχήματος 4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατόπτρου. Προβολείς ομίχλης Αναθέστε την αντικατάσταση των λαμπτήρων για τα μπροστινά φώτα ομίχλης σε συνεργείο. Μπροστινά φλας 4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατόπτρου. 5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 6. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κέλυφος του κατόπτρου και περιστρέψτε το δεξιά για να ασφαλίσει. 7. Επανασυνδέστε τη φίσα καλωδίωσης στο λαμπτήρα. 8. Επανατοποθετήστε το προστατευτικό κάλυμμα. 1. Αφαιρέστε το προστατευτικό κάλυμμα. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το λαμπτήρα. 3. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. 5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 6. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κέλυφος του κατόπτρου και περιστρέψτε το δεξιά για να ασφαλίσει. 7. Επανασυνδέστε τη φίσα καλωδίωσης στο λαμπτήρα. 8. Επανατοποθετήστε το προστατευτικό κάλυμμα.

189 Φροντίδα οχήματος 187 Πίσω φώτα Πίσω φώτα φρένων, πίσω φώτα, πίσω φλας, όπισθεν και πίσω φώτα ομίχλης 4. Αποσυνδέστε τη φίσα καλωδίωσης από το φωτιστικό σώμα. 1. Αφαιρέστε το επάνω και κάτω πλαίσιο επένδυσης από την πίσω κολόνα. 2. Ξεβιδώστε τα δύο παξιμάδια από τους πείρους τοποθέτησης στην πίσω πλευρά του φωτιστικού σώματος. 3. Τραβήξτε το φωτιστικό σώμα προς τα πίσω, από την εξωτερική πλευρά. 5. Αφαιρέστε τις τρεις βίδες από την πίσω πλευρά του φωτιστικού σώματος. 6. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα. 7. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αριστερά, αφαιρέστε τον και αντικαταστήστε τον με καινούργιο. Φλας (1) Πίσω φως και φως φρένων (2) Φως όπισθεν (3) Πίσω φως ομίχλης - μπορεί να υπάρχει μόνο στη μία πλευρά (4) 8. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα. 9. Επανατοποθετήστε τις τρεις βίδες στην πίσω πλευρά του φωτιστικού σώματος. 10. Επανασυνδέστε τη φίσα καλωδίωσης στο φωτιστικό σώμα.

190 188 Φροντίδα οχήματος 11. Επανατοποθετήστε το φωτιστικό σώμα από την εξωτερική πλευρά στην αρχική του θέση, φροντίζοντας να εφαρμόσει σωστά. 12. Επανατοποθετήστε τα δύο παξιμάδια στους πείρους τοποθέτησης στην πίσω πλευρά του φωτιστικού σώματος. 13. Τοποθετήστε το επάνω και κάτω πλαίσιο επένδυσης στην πίσω κολόνα. Πλευρικά φλας 1. Πιέστε το φωτιστικό σώμα προς τα δεξιά και τραβήξτε την αριστερή πλευρά του φωτιστικού σώματος για να το απασφαλίσετε από το άνοιγμα. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το φωτιστικό σώμα. 3. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα περιστρέφοντάς το κατά 90 και αντικαταστήστε το λαμπτήρα με καινούργιο. 4. Τοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα. 5. Επανασυνδέστε τη φίσα καλωδίωσης. 6. Τοποθετήστε το φωτιστικό σώμα στο άνοιγμα και πιέστε το στα αριστερά για να ασφαλίσει. Φλας στους καθρέπτες 1. Μετακινήστε το κάτω τμήμα του καθρέπτη από το μπροστινό μέρος για να αποκτήσετε πρόσβαση στη βίδα. 2. Αφαιρέστε τη βίδα με ένα κατσαβίδι Torx. 3. Αφαιρέστε το ντουί του λαμπτήρα από το πίσω μέρος του κάτω τμήματος του καθρέπτη. 4. Αντικαταστήστε το λαμπτήρα. 5. Επανατοποθετήστε το ντουί του λαμπτήρα. 6. Επανατοποθετήστε τη βίδα.

191 Φροντίδα οχήματος 189 Τρίτο φως φρένων 8. Επανατοποθετήστε το παξιμάδι στον πείρο τοποθέτησης στην πίσω πλευρά του φωτιστικού σώματος. 9. Τοποθετήστε το κάλυμμα στην εσωτερική πλευρά της πίσω πόρτας. 1. Αφαιρέστε το κάλυμμα από την εσωτερική πλευρά της πίσω πόρτας. 2. Ξεβιδώστε το παξιμάδι από τον πείρο τοποθέτησης στην πίσω πλευρά του φωτιστικού σώματος. 3. Αφαιρέστε το φωτιστικό σώμα από το άνοιγμα στην εξωτερική πλευρά. 4. Αποσυνδέστε τη φίσα καλωδίωσης από το φωτιστικό σώμα. 5. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα και αντικαταστήστε το λαμπτήρα με καινούργιο. 6. Τοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα και επανασυνδέστε τη φίσα καλωδίωσης στο φωτιστικό σώμα. 7. Επανατοποθετήστε το φωτιστικό σώμα στο άνοιγμα, φροντίζοντας να εφαρμόσει σωστά.

192 190 Φροντίδα οχήματος Φωτισμός πινακίδας κυκλοφορίας Πλαφονιέρες Μπροστινή πλαφονιέρα Φως χώρου αποσκευών 1. Απασφαλίστε το κρύσταλλο ένα χρησιμοποιώντας ένα κατσαβίδι με επίπεδη μύτη. 2. Αφαιρέστε το κάλυμμα και αντικαταστήστε το λαμπτήρα με καινούργιο. 3. Επανατοποθετήστε το κρύσταλλο. 1. Αφαιρέστε το κρύσταλλο χρησιμοποιώντας ένα χρησιμοποιώντας με επίπεδη μύτη. 2. Αντικαταστήστε το λαμπτήρα. 3. Επανατοποθετήστε το κρύσταλλο. 1. Αφαιρέστε το φωτιστικό σώμα χρησιμοποιώντας ένα χρησιμοποιώντας με επίπεδη μύτη. 2. Αποσυνδέστε τη φίσα καλωδίωσης από το φωτιστικό σώμα. 3. Αφαιρέστε το κάλυμμα του κρυστάλλου και αντικαταστήστε το λαμπτήρα με καινούργιο. 4. Επανασυνδέστε τη φίσα καλωδίωσης και επανατοποθετήστε το φωτιστικό σώμα.

193 Φως στο πλαίσιο μπροστινών θυρών 1. Αφαιρέστε το φωτιστικό σώμα χρησιμοποιώντας ένα χρησιμοποιώντας με επίπεδη μύτη. 2. Αφαιρέστε το κρύσταλλο από το φωτιστικό σώμα. 3. Αντικαταστήστε το λαμπτήρα με καινούργιο και τοποθετήστε το κρύσταλλο. 4. Επανατοποθετήστε το φωτιστικό σώμα. Πίσω πλαφονιέρες Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φως στο ντουλαπάκι συνοδηγού Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φροντίδα οχήματος 191 Ηλεκτρικό σύστημα Ασφάλειες Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα χαρακτηριστικά της καμένης ασφάλειας. Στο όχημα υπάρχουν δύο ασφαλειοθήκες: στην αριστερή πλευρά του ταμπλό, πίσω από το πλαίσιο επένδυσης στο χώρο του κινητήρα βρίσκεται κάτω από το δοχείο διαστολής ψυκτικού Combi Μια πρόσθετη ασφαλειοθήκη βρίσκεται πίσω από ένα πλαίσιο επένδυσης στη δεξιά πλευρά του χώρου φόρτωσης, δίπλα στην πίσω πόρτα. Λεωφορείο Μια πρόσθετη ασφαλειοθήκη βρίσκεται στην κάτω δεξιά πλευρά του χώρου φόρτωσης, κάτω από το πλαίσιο επένδυσης του σκαλοπατιού.

194 192 Φροντίδα οχήματος Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης. Μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα. Μην τοποθετήσετε την καινούργια ασφάλεια εάν πρώτα δεν αποκατασταθεί η βλάβη. Συνιστάται να έχετε ένα πλήρες σετ ασφαλειών. Απευθυνθείτε σε ένα συνεργείο. Ορισμένες λειτουργίες προστατεύονται από πολλές ασφάλειες. Ενδέχεται επίσης να υπάρχουν ασφάλειες χωρίς το όχημα να διαθέτει την αντίστοιχη λειτουργία. Επισήμανση Ενδέχεται να μην ισχύουν για το όχημά σας όλοι οι τύποι ασφαλειοθήκης που περιγράφονται σε αυτό το εγχειρίδιο. Όταν ελέγχετε την ασφαλειοθήκη, ανατρέξτε στην ετικέτα της ασφαλειοθήκης. Τσιμπίδα ασφαλειών

195 Για την ευκολότερη αντικατάσταση των ασφαλειών, υπάρχει από ένας εξολκέας ασφαλειών στην ασφαλειοθήκη του ταμπλό. Τοποθετήστε την τσιμπίδα ασφαλειών στην επάνω πλευρά ή στο πλάι της εκάστοτε ασφάλειας και τραβήξτε την ασφάλεια για να την αφαιρέσετε. Ασφαλειοθήκη χώρου κινητήρα Βρίσκεται κάτω από το δοχείο διαστολής ψυκτικού. Ορισμένα κυκλώματα προστατεύονται από διάφορες ασφάλειες. Λόγω της περιορισμένης προσβασιμότητας, αναθέστε την αντικατάσταση των ασφαλειών σε ένα συνεργείο. Σύμβολο Κύκλωμα S T W a Φώτα δεξιάς πλευράς Φώτα αριστερής πλευράς Δεξιά μεσαία σκάλα Αριστερή μεσαία σκάλα > Μπροστινός προβολέας ομίχλης L N u K n V Αριστερή μεγάλη σκάλα Δεξιά μεγάλη σκάλα ABS Υαλοκαθαριστήρες παρμπρίζ Σύστημα θέρμανσης και εξαερισμού / κλιματισμός Θερμαινόμενο παρμπρίζ Φροντίδα οχήματος 193 Ασφαλειοθήκη ταμπλό Βρίσκεται πίσω από το πλαίσιο επένδυσης του ταμπλό στην αριστερή πλευρά. Τραβήξτε το επάνω μέρος του πλαισίου επένδυσης για να το αφαιρέσετε. Μην τοποθετείτε αντικείμενα πίσω από αυτό το πλαίσιο. Ορισμένα κυκλώματα προστατεύονται από διάφορες ασφάλειες.

196 194 Φροντίδα οχήματος Σύμβολο Κύκλωμα Z Σύστημα Ιnfotainment / Θέρμανση καθισμάτων / οθόνη ενδείξεων οχήματος / Συνδέσεις ηχοσυστήματος / Συναγερμός? Πρίζα Ì e U Αναπτήρας Ταμπλό Κεντρικό κλείδωμα 0 Πλαφονιέρες O DIAG u d Z STOP Φλας / Πίσω φώτα ομίχλης / Ηλεκτρονική μονάδα ελέγχου αμαξώματος Διαγνωστική φίσα ABS / Ηλεκτρονικό πρόγραμμα ευστάθειας Εσωτερικά φώτα / Φώτα φρένων Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος (BCM) Φως φρένων Σύμβολο Κύκλωμα I m n R M U FBL l & PTO j Í Ηλεκτρονική μονάδα ελέγχου αμαξώματος / Ηλεκτρικά παράθυρα / Σύστημα θέρμανσης και εξαερισμού / Κλιματισμός Πίσω αριστερό θερμαινόμενο παράθυρο Πίσω δεξί θερμαινόμενο παράθυρο Σύστημα πλύσης παρμπρίζ Ηλεκτρονικό σύστημα ακινητοποίησης (immobiliser) Θερμαινόμενα καθίσματα Φως στροφής Σύνδεση hands-free Ταχογράφος Κιβώτιο βοηθητικής ταχύτητας Κόρνα Προθέρμανση / Φίλτρο πετρελαίου Σύμβολο Κύκλωμα x d T S Q O ADP Ανεμιστήρας συστήματος κλιματισμού Θερμαινόμενοι εξωτερικοί καθρέπτες Φως αριστερής πλευράς Φως δεξιάς πλευράς Πνευματική ανάρτηση Σύστημα πλοήγησης Πρόσθετες προσαρμογές, Ηλεκτρικά παράθυρα / Ηλεκτρονική μονάδα ελέγχου αμαξώματος

197 Φροντίδα οχήματος 195 Ασφαλειοθήκη χώρου αποσκευών Λεωφορείο Combi Βρίσκεται πίσω από το πλαίσιο της επένδυσης στη δεξιά πλευρά του χώρου φόρτωσης, δίπλα στην πίσω πόρτα. Χρησιμοποιώντας ένα κατάλληλο εργαλείο, π.χ. ένα κατσαβίδι με επίπεδη μύτη, αποσπάστε το πλαίσιο της επένδυσης στα 3 σημεία που φαίνονται στην εικόνα και αφαιρέστε το. Μην τοποθετείτε αντικείμενα πίσω από αυτό το πλαίσιο. Αρ. Κύκλωμα 1 Ταχύτητα 3: πρόσθετος εξατμιστής 2 Ταχύτητα 2: πρόσθετος εξατμιστής 3 Ταχύτητα 1: πρόσθετος εξατμιστής Βρίσκεται κάτω από το πλαίσιο επένδυσης σκαλοπατιού στην κάτω δεξιά πλευρά του χώρου φόρτωσης. Χρησιμοποιώντας ένα κατάλληλο εργαλείο, π.χ. ένα κατσαβίδι με επίπεδη μύτη, αποσπάστε το πλαίσιο της επένδυσης στα 3 σημεία που φαίνονται στην εικόνα και αφαιρέστε το. Μην τοποθετείτε αντικείμενα πίσω από αυτό το πλαίσιο.

198 196 Φροντίδα οχήματος Αρ. Κύκλωμα 1 Ταχύτητα 2: ανεμιστήρας δεξιού εξατμιστή 2 Ταχύτητα 2: ανεμιστήρας αριστερού εξατμιστή 3 Ταχύτητα 1: ανεμιστήρας αριστερού εξατμιστή 4 Θέρμανση αριστερής πλευράς 5 Ταχύτητα 3: ανεμιστήρας αριστερού εξατμιστή 6 Ανεμιστήρας συμπυκνωτή 7 Θέρμανση δεξιάς πλευράς 8 Ταχύτητα 3: ανεμιστήρας δεξιού εξατμιστή 9 Ηλεκτρική συρόμενη πόρτα 10 Φωτισμός διαδρόμου 11 Πλαίσιο χώρου ποδιών 12 Ηχητική προειδοποίηση για παιδιά 13 Ταχύτητα 1: ανεμιστήρας δεξιού εξατμιστή Ορισμένα κυκλώματα προστατεύονται από διάφορες ασφάλειες. Εργαλεία οχήματος Εργαλεία Ο γρύλος, το μπουλονόκλειδο, οι αντάπτορες (για την αφαίρεση του εφεδρικού τροχού), ο γάντζος τάπας μουαγιέ και ο κρίκος ρυμούλκησης εμπεριέχονται σε μια μονάδα, η οποία είναι αποθηκευμένη κάτω από το μπροστινό κάθισμα. Επισήμανση Ανάλογα με το όχημα, μπορεί να υπάρχουν πολλαπλοί αντάπτορες για την αφαίρεση του εφεδρικού τροχού.

199 Οχήματα με κίνηση στους πίσω τροχούς: Συμπεριλαμβάνεται ένα υδραυλικός γρύλος και ένα σετ καρυδάκια για χρήση με το γρύλο. Για να αποκτήσετε πρόσβαση στο γρύλο, σύρετε το κάθισμα τέρμα μπροστά και αναδιπλώστε την πλάτη του καθίσματος προς τα εμπρός. Κιτ επισκευής ελαστικού Αλλαγή τροχών Εφεδρικός τροχός Φροντίδα οχήματος 197 Ζάντες και ελαστικά Κατάσταση ελαστικών, κατάσταση ζαντών Όταν περνάτε πάνω από σημεία με γωνίες, οδηγείτε αργά και κάθετα εάν αυτό είναι εφικτό. Εάν περνάτε πάνω από αιχμηρά σημεία, τα ελαστικά και οι ζάντες ενδέχεται να υποστούν ζημιά. Κατά τη στάθμευση, τα ελαστικά δεν πρέπει να πιέζονται επάνω στο κράσπεδο. Ελέγχετε τακτικά τις ζάντες για τυχόν ζημιά. Σε περίπτωση ζημιάς ή μη φυσιολογικής φθοράς, απευθυνθείτε σε ένα συνεργείο. Συνιστούμε να μην αλλάξετε τους μπροστινούς με τους πίσω τροχούς και αντίστροφα, διότι μπορεί έτσι να επηρεαστεί η ευστάθεια του οχήματος. Χρησιμοποιείτε πάντοτε τα λιγότερο φθαρμένα ελαστικά στον πίσω άξονα.

200 198 Φροντίδα οχήματος Ελαστικά Τα εργοστασιακά ελαστικά έχουν επιλεγεί ώστε να ταιριάζουν με το αμάξωμα και να προσφέρουν τη βέλτιστη άνεση και ασφάλεια κατά την οδήγηση. Χειμερινά ελαστικά Τα χειμερινά ελαστικά παρέχουν μεγαλύτερη ασφάλεια σε θερμοκρασίες κάτω των 7 C και, συνεπώς, πρέπει να τοποθετούνται σε όλους τους τροχούς. Σύμφωνα με τη νομοθεσία της εκάστοτε χώρας, πρέπει να τοποθετήσετε μια αυτοκόλλητη ετικέτα μέγιστης ταχύτητας σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. R RF Χαρακτηρισμός ελαστικών Π.χ. 215/65 R 16 C 109 R 215 : Πλάτος ελαστικού, mm 65 : Λόγος εγκάρσιας διατομής (ύψος προς πλάτος ελαστικού), % : Τύπος λινών: Radial (Ακτινικά) : Τύπος: RunFlat 16 : Διάμετρος ζάντας, ίντσες C : Χρήση ως φορτηγό ή εμπορική χρήση 88 : Ο δείκτης φορτίου π.χ. 109 αντιστοιχεί σε 1030 kg περίπου R : Γράμμα δείκτη ταχύτητας Γράμμα δείκτη ταχύτητας: Q : έως 160 km/h S : έως 180 km/h T : έως 190 km/h H : έως 210 km/h V : έως 240 km/h W : έως 270 km/h Ελαστικά μονής κατεύθυνσης Τοποθετήστε τα ελαστικά μονής κατεύθυνσης έτσι, ώστε να περιστρέφονται προς την κατεύθυνση οδήγησης. Η φορά κύλισης επισημαίνεται με ένα σύμβολο (π.χ. ένα βέλος) στο πλευρικό τοίχωμα του ελαστικού. Πίεση ελαστικών Ελέγχετε την πίεση των ελαστικών όταν είναι κρύα, τουλάχιστον κάθε 14 ημέρες και πριν από μεγάλα ταξίδια. Μην ξεχνάτε τον εφεδρικό τροχό. Αυτό ισχύει επίσης για τα οχήματα με σύστημα παρακολούθησης πίεσης ελαστικών. Στην ετικέτα πληροφοριών πίεσης ελαστικών στο πλαίσιο της πόρτας οδηγού αναγράφονται τα εργοστασιακά ελαστικά και οι αντίστοιχες πιέσεις ελαστικών. Να φουσκώνετε τα ελαστικά πάντοτε σύμφωνα με την πίεση που αναγράφεται στην πινακίδα. Πιέσεις ελαστικών Η πίεση ελαστικών ισχύει για κρύα ελαστικά. Ισχύουν επίσης για θερινά και χειμερινά ελαστικά. Φουσκώνετε πάντοτε τον εφεδρικό τροχό στη συνιστώμενη πίεση για πλήρες φορτίο. Εάν η πίεση των ελαστικών είναι λανθασμένη, ενδέχεται να διακυβευτεί η ασφάλεια, ο χειρισμός του οχήματος, η άνεση και η οικονομία καυσίμου και να αυξηθεί η φθορά των ελαστικών. Οι πιέσεις ελαστικών διαφέρουν ανάλογα με τον εξοπλισμό. Για τη σωστή πίεση ελαστικών, ακολουθήστε την παρακάτω διαδικασία:

201 1. Εντοπίστε τον κωδικό αναγνώρισης του κινητήρα. Στοιχεία κινητήρα Εντοπίστε το σχετικό ελαστικό. Στους πίνακες πιέσεων ελαστικών αναγράφονται όλοι οι πιθανοί συνδυασμοί ελαστικών Για τα ελαστικά που είναι εγκεκριμένα για το όχημά σας, ανατρέξτε στο Πιστοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται με το όχημά σας ή στην άδεια κυκλοφορίας του οχήματος. Ο οδηγός είναι υπεύθυνος για τη σωστή ρύθμιση της πίεσης ελαστικών. 9 Προειδοποίηση Εάν η πίεση είναι πολύ χαμηλή, μπορεί να οδηγήσει σε σημαντική υπερθέρμανση των ελαστικών και εσωτερική ζημιά, με κίνδυνο να σχιστεί το πέλμα ή ακόμη και να κλατάρει το ελαστικό σε υψηλές ταχύτητες. Κίνηση στους πίσω τροχούς, με διπλούς πίσω τροχούς Όταν φουσκώνετε το εξωτερικό ελαστικό, ο σωλήνας φουσκώματος πρέπει να διέρχεται μέσα από τους δύο τροχούς. Σύστημα παρακολούθησης πίεσης ελαστικών Το σύστημα παρακολούθησης πίεσης ελαστικών (TPMS) χρησιμοποιεί τεχνολογία ραδιοκυμάτων και αισθητήρων για τον έλεγχο των τιμών πίεσης των ελαστικών. Προσοχή Το σύστημα παρακολούθησης πίεσης ελαστικών προειδοποιεί μόνο για χαμηλή πίεση ελαστικού, δεν υποκαθιστά την τακτική συντήρηση των ελαστικών από τον οδηγό. Όλοι οι τροχοί πρέπει να διαθέτουν αισθητήρες πίεσης και τα ελαστικά να είναι φουσκωμένα στην καθορισμένη πίεση. Φροντίδα οχήματος 199 Επισήμανση Στις χώρες που το σύστημα παρακολούθησης πίεσης ελαστικών είναι υποχρεωτικό από το νόμο, η χρήση τροχών χωρίς αισθητήρες πίεσης θα ακυρώσει την έγκριση τύπου του οχήματος. Οι αισθητήρες TPMS παρακολουθούν την πίεση του αέρα στα ελαστικά και μεταδίδουν τις μετρήσεις πίεσης ελαστικών σε έναν δέκτη που βρίσκεται στο όχημα. Πίνακας πιέσεων ελαστικών Πιέσεις ελαστικών στην οθόνη Οι εκάστοτε πιέσεις ελαστικών μπορούν να εμφανιστούν στο Κέντρο πληροφοριών οδηγού (DIC)

202 200 Φροντίδα οχήματος Με το όχημα σταματημένο, πατήστε το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων επανειλημμένα μέχρι να εμφανιστεί το μενού πίεσης ελαστικών. Κατάσταση χαμηλής πίεσης ελαστικών Μια κατάσταση χαμηλής πίεσης ελαστικών επισημαίνεται, όταν ανάβει η ενδεικτική λυχνία w 3 98 και στο DIC εμφανίζεται το αντίστοιχο μήνυμα. Εάν ανάψει η λυχνία w, σταματήστε το συντομότερο δυνατόν και φουσκώστε τα ελαστικά όπως συνιστάται Μετά το φούσκωμα, μπορεί να χρειαστεί να οδηγήσετε λίγο για να ενημερωθούν οι τιμές πίεσης ελαστικών στο DIC. Σε αυτό το διάστημα μπορεί να ανάψει η λυχνία w. Αν ανάψει η λυχνία w σε χαμηλότερες θερμοκρασίες και σβήσει αφότου οδηγήσετε το αυτοκίνητο για λίγο, αυτό μπορεί να αποτελεί ένδειξη χαμηλής πίεσης στα ελαστικά. Ελέγξτε την πίεση ελαστικών και στα τέσσερα ελαστικά. Εάν πρέπει να μειώσετε ή να αυξήσετε την πίεση των ελαστικών, κλείστε το διακόπτη ανάφλεξης. Τοποθετείτε μόνο τροχούς με αισθητήρες πίεσης, διαφορετικά η πίεση των ελαστικών δεν θα εμφανίζεται στην οθόνη και η λυχνία w θα αναβοσβήνει επί αρκετά δευτερόλεπτα και, στη συνέχεια, θα παραμείνει σταθερά αναμμένη μαζί με την ενδεικτική λυχνία A 3 95 και θα εμφανιστεί το αντίστοιχο μήνυμα στο DIC. Ο εφεδρικός τροχός ή ο εφεδρικός τροχός ανάγκης δεν διαθέτει αισθητήρες πίεσης. Το TPMS δεν λειτουργεί για τους τροχούς αυτούς. Το TPMS παραμένει λειτουργικό για τους υπόλοιπους τρεις τροχούς.

203 Η ενδεικτική λυχνία w και το αντίστοιχο μήνυμα εμφανίζονται κάθε φορά που ανοίγετε το διακόπτη ανάφλεξης μέχρι να φουσκώσετε τα ελαστικά στη σωστή πίεση. Κέντρο πληροφοριών οδηγού (DIC) Μηνύματα οχήματος Διάτρηση Ως ένδειξη διάτρησης ή υπερβολικά φουσκωμένου ελαστικού ανάβει η ενδεικτική λυχνία w μαζί με τη λυχνία C 3 96 και στο DIC εμφανίζεται το αντίστοιχο μήνυμα. Σταματήστε το όχημα και απενεργοποιήστε τον κινητήρα. Πίεση ελαστικών 3 246, Κιτ επισκευής ελαστικού 3 203, Εφεδρικός τροχός 3 209, Αλλαγή τροχών Εξάρτηση από τη θερμοκρασία Η πίεση των ελαστικών εξαρτάται από τη θερμοκρασία του ελαστικού. Κατά την οδήγηση, η θερμοκρασία και η πίεση του ελαστικού αυξάνονται. Οι τιμές πίεσης ελαστικών στην ετικέτα πληροφοριών ελαστικών και τον πίνακα πιέσεων ελαστικών ισχύουν για κρύα ελαστικά, δηλ. στους 20 C. Η πίεση αυξάνεται σχεδόν κατά 10 kpa (0,1 bar), όταν η θερμοκρασία αυξηθεί κατά 10 C. Αυτό πρέπει να το λάβετε υπόψη σας όταν τα ελαστικά που ελέγχετε είναι ζεστά. Η τιμή πίεσης ελαστικών που προβάλλεται στο DIC είναι η πραγματική πίεση των ελαστικών. Όταν το ελαστικό είναι κρύο, η πίεσή του θα είναι χαμηλότερη - αυτό δεν αποτελεί ένδειξη ότι χάνει αέρα. Λειτουργία επανεκμάθησης Φροντίδα οχήματος 201 Μετά την αλλαγή των τροχών, το TPMS πρέπει να εκτελέσει νέους υπολογισμούς. Με το όχημα σταματημένο, επιλέξτε το μενού πίεσης ελαστικών στο DIC πατώντας το κουμπί στο άκρο του μοχλοδιακόπτη υαλοκαθαριστήρων. Πατήστε και κρατήστε πατημένο το κουμπί επί 5 δευτερόλεπτα περίπου για να αρχίσει ο νέος υπολογισμός. Ένα αντίστοιχο μήνυμα εμφανίζεται στο DIC. Μπορεί να απαιτούνται αρκετά λεπτά οδήγησης σε ταχύτητα πάνω από 40 km/h, για να ολοκληρωθεί η διαδικασία εκ νέου απομνημόνευσης. Το σύστημα μπορεί να παράσχει μόνο περιορισμένες πληροφορίες σε αυτό το διάστημα. Εάν προκύψουν προβλήματα κατά τη διαδικασία εκ νέου απομνημόνευσης, η ενδεικτική λυχνία w παραμένει αναμμένη και στο DIC εμφανίζεται ένα προειδοποιητικό μήνυμα. Κέντρο πληροφοριών οδηγού (DIC) Μηνύματα οχήματος

204 202 Φροντίδα οχήματος Γενικές πληροφορίες Η χρήση αντιολισθητικών αλυσίδων ή κιτ επισκευής ελαστικού υγρού τύπου που διατίθενται στο εμπόριο μπορεί να επηρεάσει αρνητικά τη λειτουργία του συστήματος. Μπορείτε να χρησιμοποιήσετε κιτ επισκευής ελαστικών εγκεκριμένα από το εργοστάσιο. Κιτ επισκευής ελαστικού 3 203, Αντιολισθητικές αλυσίδες Εξωτερικός εξοπλισμός ραδιοσυχνοτήτων υψηλής ισχύος μπορεί να προκαλέσει παρεμβολές στο TPMS. Κάθε φορά που αντικαθιστάτε τα ελαστικά, οι αισθητήρες του TPMS πρέπει να αφαιρούνται και να υποβάλλονται σε σέρβις σε συνεργείο. Βάθος πέλματος Ελέγχετε το βάθος πέλματος σε τακτά χρονικά διαστήματα. Για λόγους ασφαλείας, τα ελαστικά πρέπει να αντικατασταθούν εάν το βάθος πέλματος μειωθεί κάτω από τα 2-3 mm (4 mm για τα χειμερινά ελαστικά). Για λόγους ασφαλείας, συνιστάται το βάθος πέλματος μεταξύ των δύο ελαστικών σε έναν άξονα να μην διαφέρει περισσότερο από 2 mm. Το πέλμα έχει μειωθεί μέχρι το ελάχιστο βάθος που προβλέπεται από το νόμο (1,6 mm) όταν η φθορά έχει φτάσει μέχρι έναν από τους δείκτες φθοράς (TWI). Η θέση τους επισημαίνεται από σημάδια στο πλευρικό τοίχωμα του ελαστικού. Τα ελαστικά παλιώνουν ακόμη κι αν δεν χρησιμοποιούνται. Σας συνιστούμε να αντικαθιστάτε τα ελαστικά κάθε 6 χρόνια. Αλλαγή διάστασης ελαστικού και ζάντας Εάν χρησιμοποιηθούν ελαστικά με διαστάσεις διαφορετικές από αυτές των εργοστασιακών ελαστικών, μπορεί να χρειαστεί επαναπρογραμματισμός του ταχύμετρου και τις ονομαστικής πίεσης των ελαστικών, καθώς και άλλες τροποποιήσεις στο όχημα. Εάν επιλέξετε ελαστικά διαφορετικών διαστάσεων, αντικαταστήστε την ετικέτα πιέσεων ελαστικών. 9 Προειδοποίηση Η χρήση ακατάλληλων ελαστικών ή ζαντών μπορεί να οδηγήσει σε ατύχημα και να ακυρώσει την έγκριση τύπου του οχήματος. Τάσια Πρέπει να χρησιμοποιούνται τα τάσια και τα ελαστικά που έχουν εγκριθεί από το εργοστάσιο για το αντίστοιχο όχημα και που πληρούν όλες τις προδιαγραφές των σχετικών συνδυασμών ζάντας-ελαστικού.

205 Εάν χρησιμοποιηθούν μη εγκεκριμένα τάσια και ελαστικά, δεν πρέπει να έχουν προστατευτικό προεξέχον χείλος. Τα τάσια δεν πρέπει να εμποδίζουν την ψύξη των φρένων. 9 Προειδοποίηση Εάν χρησιμοποιηθούν ακατάλληλα ελαστικά ή τάσια, μπορεί να προκληθεί ξαφνική απώλεια πίεσης και, κατά συνέπεια, ατύχημα. Αντιολισθητικές αλυσίδες Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο στους κινητήριους τροχούς. Στα οχήματα με διπλούς πίσω τροχούς, η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο στους εξωτερικούς τροχούς. Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους οι οποίες δεν προσθέτουν περισσότερα από 15 mm στο πέλμα και την εσωτερική πλευρά του ελαστικού (μαζί με την κλειδαριά της αλυσίδας). 9 Προειδοποίηση Τυχόν ζημιά μπορεί να προκαλέσει κλατάρισμα του ελαστικού. Φροντίδα οχήματος 203 Τα τάσια σε σιδερένιες ζάντες μπορεί να έρχονται σε επαφή με τμήματα των αντιολισθητικών αλυσίδων. Σε αυτές τις περιπτώσεις, αφαιρέστε τα τάσια. Αντιολισθητικές αλυσίδες μπορείτε να χρησιμοποιείτε μόνο σε ταχύτητες έως 50 km/h και, όταν οδηγείτε σε οδόστρωμα χωρίς χιόνι, μπορείτε να τις χρησιμοποιείτε για ένα μικρό χρονικό διάστημα διότι φθείρονται γρήγορα στο τραχύ οδόστρωμα και μπορεί να σπάσουν. Μην τοποθετείτε αντιολισθητικές αλυσίδες στον εφεδρικό τροχό ανάγκης. Κιτ επισκευής ελαστικού Τυχόν μικρές ζημιές στο πέλμα του ελαστικού μπορούν να επιδιορθωθούν με το κιτ επισκευής ελαστικού. Μην αφαιρείτε τα ξένα σώματα από τα ελαστικά. Τυχόν ζημιά μεγαλύτερη από 4 mm ή στο πλευρικό τοίχωμα του ελαστικού κοντά στο χείλος της ζάντας δεν μπορεί να επιδιορθωθεί με το κιτ επισκευής ελαστικού. 9 Προειδοποίηση Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Μην το χρησιμοποιείτε για μεγάλο διάστημα. Μπορεί να επηρεαστεί η διεύθυνση και ο χειρισμός. Εάν κλατάρει κάποιο ελαστικό:

206 204 Φροντίδα οχήματος Τραβήξτε το χειρόφρενο και επιλέξτε νεκρά (μηχανικό κιβώτιο ταχυτήτων) ή τη θέση N (ημιαυτόματο κιβώτιο ταχυτήτων). Το κιτ επισκευής ελαστικού βρίσκεται κάτω από το μπροστινό κάθισμα. Σύρετε το κάθισμα τέρμα μπροστά και αναδιπλώστε την πλάτη του καθίσματος προς τα κάτω για να αποκτήσετε πρόσβαση στο κιτ. 1. Βγάλτε το κιτ επισκευής ελαστικού που βρίσκεται κάτω από το μπροστινό κάθισμα. 2. Αφαιρέστε το συμπιεστή. 3. Αφαιρέστε το καλώδιο(α) τροφοδοσίας και τον εύκαμπτο σωλήνα αέρα από τον αποθηκευτικό χώρο στην κάτω πλευρά του συμπιεστή. 4. Βιδώστε τον εύκαμπτο σωλήνα του συμπιεστή στη σύνδεση της φιάλης στεγανοποιητικού. 5. Τοποθετήστε τη φιάλη στεγανοποιητικού στη βάση του συμπιεστή. Τοποθετήστε το συμπιεστή κοντά στο ελαστικό κατά τρόπον ώστε η φιάλη στεγανοποιητικού να είναι σε όρθια θέση. 6. Ξεβιδώστε το καπάκι της βαλβίδας από το ελαττωματικό ελαστικό. 7. Βιδώστε τον εύκαμπτο σωλήνα πλήρωσης στεγανοποιητικού υλικού στη βαλβίδα του ελαστικού. 8. Ο διακόπτης δύο θέσεων στο συμπιεστή πρέπει να βρίσκεται στη θέση O.

207 Φροντίδα οχήματος 205 Για να μην αποφορτιστεί η μπαταρία, σας συνιστούμε να αφήσετε τον κινητήρα σε λειτουργία. 9. Συνδέστε το κόκκινο < καλώδιο τροφοδοσίας στο συμπιεστή στον ακροδέκτη βοηθητικής εκκίνησης Επισήμανση Ανάλογα με το μοντέλο, ο πόλος βοηθητικής εκκίνησης μπορεί να βρίσκεται στην αριστερή ή τη δεξιά πλευρά του χώρου κινητήρα. 10. Συνδέστε το μαύρο ] καλώδιο τροφοδοσίας σε ένα σημείο γείωσης του οχήματος, π.χ. στο μπλοκ κινητήρα ή σε έναν κοχλία στερέωσης του κινητήρα. Επισήμανση Ανάλογα με τον τύπο του κιτ επισκευής ελαστικού, ενδέχεται να χρειαστεί να συνδέσετε το μονό καλώδιο τροφοδοσίας ρεύματος στην πρίζα ρεύματος ή στην υποδοχή του αναπτήρα. Για το συγκεκριμένο τύπο, δεν υπάρχει το κόκκινο < και το μαύρο ] καλώδιο τροφοδοσίας ρεύματος. 11. Τοποθετήστε το διακόπτη δύο θέσεων στο συμπιεστή στη θέση I. Το ελαστικό γεμίζει με στεγανοποιητικό. 12. Η ένδειξη στο μανόμετρο του συμπιεστή δείχνει για λίγο έως και 6 bar. Τότε η πίεση αρχίζει να μειώνεται. 13. Όλο το στεγανοποιητικό διοχετεύεται μέσα στο ελαστικό. Το ελαστικό φουσκώνει.

208 206 Φροντίδα οχήματος 14. Ο αέρας στο ελαστικό πρέπει να φτάσει στη σωστή πίεση εντός 10 λεπτών. Πίεση ελαστικών Όταν επιτευχθεί η σωστή πίεση, απενεργοποιήστε το συμπιεστή γυρίζοντας το διακόπτη δύο θέσεων στη θέση O. Εάν η σωστή πίεση δεν επιτευχθεί εντός 10 λεπτών, αφαιρέστε το κιτ επισκευής ελαστικού. Μετακινήστε το όχημα ώστε τα ελαστικά να διαγράψουν μία ολόκληρη περιστροφή (περίπου 2 μέτρα). Επανασυνδέστε το κιτ επισκευής ελαστικού και συνεχίστε τη διαδικασία πλήρωσης επί 10 λεπτά. Εάν η σωστή πίεση δεν επιτευχθεί ούτε αυτή τη φορά, σημαίνει ότι το ελαστικό έχει υποστεί πολύ σοβαρή ζημιά. Απευθυνθείτε σε ένα συνεργείο. Ξεφουσκώστε το ελαστικό για να εκτονωθεί η περίσσεια πίεση πατώντας το κουμπί δίπλα στην ένδειξη πίεσης. Μην αφήνετε το συμπιεστή σε λειτουργία περισσότερο από 10 λεπτά. 15. Αποσυνδέστε το κιτ επισκευής ελαστικών. 16. Αφαιρέστε τυχόν στεγανοποιητικό υλικό που έχει υπερχειλίσει, χρησιμοποιώντας ένα πανί. 17. Αφαιρέστε από το κιτ επισκευής ελαστικού την ετικέτα στην οποία αναγράφεται η μέγιστη επιτρεπόμενη ταχύτητα και κολλήστε την σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. 18. Βιδώστε τον εύκαμπτο σωλήνα πλήρωσης στεγανοποιητικού υλικού στο ελεύθερο στόμιο της φιάλης στεγανοποιητικού. Με αυτό τον τρόπο αποτρέπεται η διαφυγή του στεγανοποιητικού. Τοποθετήστε τη φιάλη του στεγανοποιητικού στην πλαστική σακούλα. Αποθηκεύστε το κιτ επισκευής ελαστικού κάτω από το μπροστινό κάθισμα. 19. Αρχίστε να οδηγείτε αμέσως για να κατανεμηθεί ομοιόμορφα το στεγανοποιητικό σε όλο το ελαστικό. Αφού οδηγήσετε περίπου 10 km, ωστόσο όχι περισσότερο από 10 λεπτά, σταματήστε το αυτοκίνητο και ελέγξτε την πίεση του ελαστικού χρησιμοποιώντας το συμπιεστή. Βιδώστε τον εύκαμπτο σωλήνα αέρα απευθείας στη βαλβίδα του ελαστικού και το συμπιεστή όταν κάνετε κάτι τέτοιο.

209 Φροντίδα οχήματος Εάν η πίεση του ελαστικού υπερβαίνει τα 3,1 bar, ρυθμίστε τη στη σωστή πίεση. Επαναλάβετε τη διαδικασία μέχρι να σταματήσει η απώλεια πίεσης. Εάν η πίεση του ελαστικού έχει μειωθεί κάτω από τα 3,1 bar, δεν πρέπει να οδηγήσετε το όχημα. Απευθυνθείτε σε ένα συνεργείο. 21. Αποθηκεύστε το κιτ επισκευής ελαστικού κάτω από το μπροστινό κάθισμα. Επισήμανση Οι ιδιότητες κύλισης του επισκευασμένου ελαστικού έχουν επηρεαστεί σημαντικά και, για το λόγο αυτό, το ελαστικό πρέπει να αντικατασταθεί. Εάν παρατηρήσετε ασυνήθιστους θορύβους ή εάν ο συμπιεστής αναπτύξει πολύ υψηλή θερμοκρασία, θέστε το συμπιεστή εκτός λειτουργίας επί 30 λεπτά τουλάχιστον. Η ενσωματωμένη βαλβίδα ασφαλείας ανοίγει στα 7 bar. Ελέγξτε την ημερομηνία λήξης στο κιτ. Μετά από αυτό το διάστημα, οι στεγανοποιητικές του ιδιότητες δεν είναι πλέον εγγυημένες. Προσέξτε τις πληροφορίες αποθήκευσης που αναγράφονται στη φιάλη του στεγανοποιητικού. Αντικαταστήστε τη φιάλη στεγανοποιητικού εάν τη χρησιμοποιήσετε. Πετάξτε τη φιάλη όπως προβλέπεται από την ισχύουσα νομοθεσία. Ο συμπιεστής και το στεγανοποιητικό μπορούν να χρησιμοποιηθούν από τους -30 C περίπου. Αλλαγή τροχών Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό Λάβετε τις παρακάτω προφυλάξεις και τηρείτε τις παρακάτω πληροφορίες: Σταθμεύστε το όχημα σε μια επίπεδη, στέρεη και μη ολισθηρή επιφάνεια. Οι μπροστινοί τροχοί πρέπει να βρίσκονται στη θέση ευθείας πορείας. Τραβήξτε το χειρόφρενο και επιλέξτε πρώτη ή όπισθεν (μηχανικό κιβώτιο ταχυτήτων) ή τη θέση N (ημιαυτόματο κιβώτιο ταχυτήτων). Απενεργοποιήστε το σύστημα ανάρτησης Αφαιρέστε τον εφεδρικό τροχό Ποτέ μην αλλάζετε περισσότερους από έναν τροχούς κάθε φορά. Χρησιμοποιείτε το γρύλο μόνο για την αλλαγή των τροχών με σκασμένα ελαστικά και όχι για την εποχική αλλαγή χειμερινών ή θερινών ελαστικών. Ο γρύλος δεν επιδέχεται συντήρηση. Εάν το όχημα βρίσκεται σε μαλακό έδαφος, πρέπει να τοποθετήσετε μια σανίδα (μέγ. πάχους 1 cm) κάτω από το γρύλο. Δεν πρέπει να υπάρχουν άνθρωποι ή κατοικίδια μέσα στο όχημα όταν το ανυψώνετε με το γρύλο. Ποτέ μην μπαίνετε κάτω από το όχημα όταν είναι ανυψωμένο με γρύλο.

210 208 Φροντίδα οχήματος Μη θέσετε τον κινητήρα σε λειτουργία όσο το όχημα είναι ανυψωμένο με το γρύλο. Καθαρίστε τα μπουλόνια/παξιμάδια των τροχών και τα σπειρώματά τους πριν τοποθετήσετε τον τροχό. 9 Προειδοποίηση Μη γρασάρετε τα μπουλόνια και τα παξιμάδια των τροχών και τις τάπες. 1. Αφαιρέστε το τάσι του τροχού χρησιμοποιώντας το άγκιστρο που παρέχεται. Εργαλεία οχήματος Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και λασκάρετε κάθε μπουλόνι/ παξιμάδι του τροχού κατά μισή περιστροφή. οπή για το γρύλο που βρίσκεται πιο κοντά στον εν λόγω τροχό. Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά. Η βάση του γρύλου πρέπει να πατά στο έδαφος ακριβώς κάτω από την οπή του γρύλου έτσι, ώστε ο γρύλος να μην μπορεί να γλιστρήσει από τη θέση του. Προσαρμόστε το μπουλονόκλειδο στο γρύλο και ανυψώστε το όχημα περιστρέφοντας το μπουλονόκλειδο μέχρι ο τροχός να ανασηκωθεί από το έδαφος. 3. Οχήματα με κίνηση στους μπροστινούς τροχούς: Ανυψώστε το όχημα τοποθετώντας την τάπα του τακακιού ανύψωσης του γρύλου κάτω από την Οχήματα με κίνηση στους πίσω τροχούς:

211 Δώστε προσοχή στις οδηγίες χρήσης που παρέχονται με τον υδραυλικό γρύλο και συναρμολογήστε τα μέρη που απαιτούνται σύμφωνα με τις οδηγίες. Τοποθετήστε τον αντάπτορα στην υποδοχή στήριξης του γρύλου που βρίσκεται πιο κοντά στον τροχό που θα αντικαταστήσετε. Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά. Η κεφαλή του γρύλου πρέπει να 'έρθει πρόσωπο' με την υποδοχή στήριξης του γρύλου. Χειριστείτε το γρύλο πιέζοντας το μπουλονόκλειδο, για να τοποθετήσετε σωστά την πλάκα βάσης. Ανυψώστε το όχημα πιέζοντας το μπουλονόκλειδο μέχρι ο τροχός να ανασηκωθεί από το έδαφος. 4. Ξεβιδώστε εντελώς τα μπουλόνια/ παξιμάδια του τροχού και σκουπίστε τα με ένα πανί. Τοποθετήστε τα μπουλόνια/παξιμάδια του τροχού σε σημείο όπου το σπείρωμά τους δεν θα λερωθεί. 5. Αντικαταστήστε τον τροχό. 6. Βιδώστε τα μπουλόνια/παξιμάδια του τροχού. 7. Κατεβάστε το όχημα. 8. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και σφίξτε κάθε μπουλόνι/παξιμάδι χιαστί. Η ροπή σύσφιξης είναι: 172 Nm (Κίνηση στους μπροστινούς τροχούς), 235 Nm (Κίνηση στους πίσω τροχούς με διπλούς πίσω τροχούς), 264 Nm (Κίνηση στους πίσω τροχούς με μονούς πίσω τροχούς). 9. Επανατοποθετήστε το τάσι. Επισήμανση Αν υπάρχουν, τοποθετήστε τα αντικλεπτικά μπουλόνια κοντά στη βαλβίδα του ελαστικού (αλλιώς μπορεί να μην είναι δυνατό να επανατοποθετηθούν τα τάσια). 10. Αποθηκεύστε τον τροχό που αντικαταστήσατε και τα εργαλεία του οχήματος Φροντίδα οχήματος Ζυγοσταθμίστε τον καινούργιο τροχό στο όχημα. Ελέγξτε την πίεση στο νέο ελαστικό που τοποθετήσατε και τη ροπή σύσφιξης των μπουλονιών/παξιμαδιών του τροχού το συντομότερο δυνατόν. Το προβληματικό ελαστικό πρέπει να αντικατασταθεί ή να επιδιορθωθεί. Εφεδρικός τροχός Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό Εάν τοποθετήσετε έναν εφεδρικό τροχό ο οποίος είναι διαφορετικός από τους υπόλοιπους τροχούς του αυτοκινήτου, μπορεί να είναι προσωρινός εφεδρικός τροχός και σε αυτή την περίπτωση ισχύουν τα αντίστοιχα όρια ταχύτητας, παρόλο που κάτι τέτοιο μπορεί να μην αναγράφεται σε κάποια ετικέτα. Απευθυνθείτε σε ένα συνεργείο για το ισχύον όριο ταχύτητας. Προσοχή Εάν χρησιμοποιηθεί εφεδρικός τροχός μικρότερος από τους άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά,

212 210 Φροντίδα οχήματος μπορεί να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν. Ο εφεδρικός τροχός συγκρατείται κάτω από το πλαίσιο του οχήματος με ένα βαρούλκο και στερεώνεται στη θέση του με ένα συρματόσχοινο σύσφιξης χρησιμοποιώντας το μπουλονόκλειδο και αντάπτορες (ανάλογα με το όχημα). Μπορεί να χρειαστεί να ανυψώσετε το όχημα με γρύλο για να αποκτήσετε πρόσβαση στον εφεδρικό τροχό όταν το όχημα είναι πλήρως φορτωμένο και έχει κλατάρει κάποιο από τα πίσω ελαστικά. Για να αποσπάσετε τον εφεδρικό τροχό, λασκάρετε το συρματόσχοινο συνδέοντας το μπουλονόκλειδο και τους αντάπτορες (ανάλογα με το όχημα) στην εσοχή που δείχνει η εικόνα και κατεβάστε τον τροχό εντελώς γυρίζοντας το μπουλονόκλειδο αριστερά. Προσοχή Χρησιμοποιείτε μόνο το μπουλονόκλειδο και τους αντάπτορες (ανάλογα με το όχημα) για να κατεβάσετε τον εφεδρικό τροχό. Απαγορεύεται η χρήση εργαλείων αέρος. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο συρματόσχοινο του βαρούλκου και τον εξοπλισμό. Τοποθετήστε τον τροχό όρθιο, ξεκουμπώστε την ασφάλεια από τη ζάντα του τροχού και αποσπάστε τον τροχό από το συρματόσχοινο και τη συνδεδεμένη ασφάλεια περνώντας αυτά τα εξαρτήματα από το κέντρο του τροχού.

213 Στα οχήματα με διπλούς πίσω τροχούς, υπάρχει μια πρόσθετη πλάκα στερέωσης συνδεδεμένη στον εφεδρικό τροχό. Πριν χρησιμοποιήσετε τον τροχό, ξεβιδώστε το παξιμάδι και αφαιρέστε την πλάκα στερέωσης. Κατά την επανατοποθέτηση ενός εφεδρικού τροχού, προσαρτήστε πρώτα την πλάκα στερέωσης (οχήματα με διπλούς τροχούς πίσω) και ασφαλίστε με το παξιμάδι. Τοποθετήστε τον τροχό όρθιο και στη συνέχεια περάστε το συρματόσχοινο και τη συνδεδεμένη ασφάλεια από την μπροστινή πλευρά του τροχού (πλευρά με τη βαλβίδα) και μέσα από το κέντρο του τροχού. Συνδέστε την ασφάλεια και κουμπώστε τη στη θέση της, φροντίζοντας να τοποθετηθεί σωστά και η μπροστινή πλευρά του τροχού (πλευρά με τη βαλβίδα) να είναι στραμμένη προς τα πάνω κατά την επανατοποθέτηση. Τοποθετήστε τον τροχό κάτω από το πλαίσιο του οχήματος, ακριβώς κάτω από τον μηχανισμό του βαρούλκου, και στη συνέχεια σφίξτε το συρματόσχοινο χρησιμοποιώντας το μπουλονόκλειδο και τους αντάπτορες συνδέοντας τα στην εσοχή που φαίνεται στην παραπάνω εικόνα και γυρίζοντας το μπουλονόκλειδο αριστερά μέχρι ο τροχός να στερεωθεί στην πλήρως ανυψωμένη θέση. 9 Προειδοποίηση Βεβαιωθείτε ότι το μπροστινό μέρος του τροχού (πλευρά με τη βαλβίδα) είναι στραμμένη προς τα πάνω όταν επανατοποθετείτε τον εφεδρικό τροχό κάτω από το πλαίσιο του οχήματος. Φροντίδα οχήματος 211 Εφεδρικός τροχός ανάγκης Προσοχή Εάν χρησιμοποιηθεί εφεδρικός τροχός μικρότερος από τους άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά, μπορεί να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν. Τοποθετείτε μόνο έναν εφεδρικό ανάγκης τροχό στο όχημα. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Στρίβετε αργά. Μη χρησιμοποιείτε τον προσωρινό εφεδρικό τροχό για μεγάλο χρονικό διάστημα. Εάν στο όχημά σας κλατάρει κάποιο από τα πίσω ελαστικά ενώ ρυμουλκείτε άλλο όχημα, τοποθετήστε τον προσωρινό εφεδρικό τροχό μπροστά και το κανονικό ελαστικό πίσω. Αντιολισθητικές αλυσίδες

214 212 Φροντίδα οχήματος Θερινά και χειμερινά ελαστικά Ακόμη κι αν χρησιμοποιείτε χειμερινά ελαστικά, στον εφεδρικό τροχό μπορεί να τοποθετηθεί θερινό ελαστικό. Εάν χρησιμοποιείτε τον εφεδρικό τροχό με θερινό ελαστικό, η οδηγική συμπεριφορά του οχήματος ενδέχεται να επηρεαστεί, ιδίως σε ολισθηρό οδόστρωμα. Ελαστικά μονής κατεύθυνσης Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Πρέπει να οδηγείτε πολύ προσεκτικά όταν το οδόστρωμα είναι βρεγμένο ή εάν έχει καλυφθεί με χιόνι. Εκκίνηση με βοηθητικά καλώδια Μη χρησιμοποιείτε ταχυφορτιστή για την εκκίνηση του οχήματος. Για να θέσετε το όχημα σε λειτουργία όταν η μπαταρία έχει αποφοριστεί, μπορείτε να χρησιμοποιήσετε καλώδια βοηθητικής εκκίνησης και την μπαταρία ενός δεύτερου οχήματος. Τοποθετήστε τα ελαστικά μονής κατεύθυνσης έτσι, ώστε να περιστρέφονται προς την κατεύθυνση οδήγησης. Η φορά κύλισης επισημαίνεται με ένα σύμβολο (π.χ. ένα βέλος) στο πλευρικό τοίχωμα του ελαστικού. Για τα ελαστικά που τοποθετούνται αντίθετα από τη φορά κύλισης ισχύουν τα παρακάτω: Η οδηγική συμπεριφορά του οχήματος μπορεί να επηρεαστεί. Αντικαταστήστε ή επιδιορθώστε το προβληματικό ελαστικό το συντομότερο δυνατόν. 9 Προειδοποίηση Κατά την εκκίνηση με βοηθητικά καλώδια απαιτείται μεγάλη προσοχή. Οποιαδήποτε απόκλιση από τις παρακάτω οδηγίες μπορεί να οδηγήσει σε τραυματισμό ή ζημιά λόγω έκρηξης της μπαταρίας, καθώς και σε βλάβη στο ηλεκτρικό σύστημα και των δύο οχημάτων. 9 Προειδοποίηση Δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Τα

215 Φροντίδα οχήματος 213 υγρά περιέχουν θειικό οξύ το οποίο μπορεί να προκαλέσει τραυματισμό και ζημιά σε περίπτωση άμεσης επαφής. Προσοχή Πρέπει να απενεργοποιήσετε το σύστημα αερανάρτησης πριν από την εκκίνηση με βοηθητικά καλώδια. 9 Προειδοποίηση Η μπαταρία δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Τα υγρά περιέχουν θειικό οξύ το οποίο μπορεί να προκαλέσει τραυματισμό και ζημιά σε περίπτωση άμεσης επαφής. Η μπαταρία του οχήματος δεν πρέπει να εκτίθεται σε ακάλυπτες φλόγες ή σπινθήρες. Η αποφορτισμένη μπαταρία του οχήματος μπορεί να έχει ήδη παγώσει σε θερμοκρασία 0 C. Αφήστε την παγωμένη μπαταρία του οχήματος να ξεπαγώσει πριν συνδέσετε τα καλώδια βοηθητικής εκκίνησης. Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν πραγματοποιείτε εργασίες στην μπαταρία του οχήματος. Χρησιμοποιήστε βοηθητική μπαταρία ίδιας τάσης (12 Volt). Η χωρητικότητά της (Ah) δεν πρέπει να είναι πολύ μικρότερη από τη χωρητικότητα της εκφορτισμένης μπαταρίας του οχήματος. Χρησιμοποιήστε καλώδια βοηθητικής εκκίνησης με μονωμένους ακροδέκτες και διατομή τουλάχιστον 25 mm 2. Μην αποσυνδέετε την αποφορτισμένη μπαταρία από το όχημα. Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειάζεστε. Απενεργοποιήστε το σύστημα ανάρτησης Μην σκύβετε πάνω από τη μπαταρία του οχήματος κατά την εκκίνηση με βοηθητικά καλώδια. Οι ακροδέκτες των καλωδίων δεν πρέπει να έρχονται σε επαφή μεταξύ τους. Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά την εκκίνηση με βοηθητικά καλώδια. Τραβήξτε το χειρόφρενο και επιλέξτε νεκρά (μηχανικό κιβώτιο ταχυτήτων) ή τη θέση N (ημιαυτόματο κιβώτιο ταχυτήτων). Ακροδέκτης βοηθητικής εκκίνησης

216 214 Φροντίδα οχήματος Εάν η μπαταρία του οχήματος είναι αποφορτισμένη, ο ακροδέκτης βοηθητικής εκκίνησης βοηθά στην εκκίνηση του οχήματος χωρίς να χρειάζεται πρόσβαση στην μπαταρία στο εσωτερικό του οχήματος. Ο ακροδέκτης βοηθητικής εκκίνησης βρίσκεται στο χώρο του κινητήρα και αναγνωρίζεται από το πρόσημο "<" στο κόκκινο μονωτικό καπάκι. Ανασηκώστε το κόκκινο μονωτικό καπάκι για να αποκτήσετε πρόσβαση στο κροκοδειλάκι του ακροδέκτη. Φροντίστε να ασφαλίσετε το κόκκινο μονωτικό καπάκι στη θέση του όταν δεν το χρησιμοποιείτε. Διαδικασία εκκίνησης με βοηθητικά καλώδια Ανάλογα με το μοντέλο, ο πόλος βοηθητικής εκκίνησης μπορεί να βρίσκεται στην αριστερή ή τη δεξιά πλευρά του χώρου κινητήρα. Συνδέστε τα καλώδια με την εξής σειρά: 1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής μπαταρίας. 2. Συνδέστε το άλλο άκρο του κόκκινου καλωδίου στον ακροδέκτη βοηθητικής εκκίνησης του οχήματος με την αποφορτισμένη μπαταρία του οχήματος. 3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο της βοηθητικής μπαταρίας. 4. Συνδέστε το άλλο άκρο του μαύρου καλωδίου σε ένα σημείο γείωσης του οχήματος, όπως στο

217 μπλοκ κινητήρα ή σε έναν κοχλία στερέωσης του κινητήρα. Αυτό το σημείο σύνδεσης πρέπει να βρίσκεται όσο το δυνατόν μακρύτερα από την αποφορτισμένη μπαταρία, τουλάχιστον 60 cm. Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα μέρη στο χώρο του κινητήρα. Για να θέσετε τον κινητήρα σε λειτουργία: 1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη βοηθητική μπαταρία. 2. Μετά από 5 λεπτά, θέστε τον κινητήρα σε λειτουργία. Οι προσπάθειες εκκίνησης του οχήματος πρέπει να γίνονται ανά 1 λεπτό και δεν πρέπει να διαρκούν περισσότερο από 15 δευτερόλεπτα. 3. Αφήστε και τους δύο κινητήρες να λειτουργήσουν στο ρελαντί επί 3 λεπτά περίπου, με τα καλώδια συνδεδεμένα. 4. Ενεργοποιήστε ορισμένους καταναλωτές (π.χ. προβολείς, θερμαινόμενο πίσω παρμπρίζ) στο όχημα που δέχεται τη βοηθητική εκκίνηση. 5. Ακολουθήστε ακριβώς την αντίστροφη διαδικασία όταν αφαιρείτε τα καλώδια. Φροντίδα οχήματος 215 Ρυμούλκηση Ρυμούλκηση του οχήματος Ο κρίκος ρυμούλκησης αποθηκεύεται μαζί με τα εργαλεία του οχήματος Ξεκουμπώστε το καπάκι χρησιμοποιώντας ένα κατάλληλο εργαλείο και αφαιρέστε το. Βιδώστε τον κρίκο ρυμούλκησης δεξιόστροφα στο μπροστινό σημείο ρυμούλκησης και σφίξτε τον καλά με το μπουλονόκλειδο.

218 216 Φροντίδα οχήματος Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή καλύτερα μια ράβδο ρυμούλκησης - στον κρίκο ρυμούλκησης, ποτέ στον προφυλακτήρα ή στην μπροστινή ανάρτηση. Προσοχή Μην ρυμουλκήσετε το όχημα από το πίσω μέρος. Ο μπροστινός κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση και ποτέ για την ανάκτηση ενός οχήματος. Ενεργοποιήστε την ανάφλεξη, για να επιτραπεί η λειτουργία των φώτων φρένων, της κόρνας και των υαλοκαθαριστήρων παρμπρίζ και μετακινήστε ελαφρά το τιμόνι, για να απασφαλιστεί το κλείδωμα του τιμονιού. Απενεργοποιήστε το σύστημα ανάρτησης Το κιβώτιο ταχυτήτων πρέπει να βρίσκεται στη νεκρά. Προσοχή Οχήματα με ημιαυτόματο κιβώτιο ταχυτήτων: Εάν η επιλογή της νεκράς δεν είναι εφικτή, το όχημα πρέπει να ρυμουλκηθεί μόνο με τους κινητήριους τροχούς ανυψωμένους από το έδαφος. Το όχημα πρέπει να ρυμουλκείται πάντοτε με τον διακόπτη ανάφλεξης κλειστό. Ημιαυτόματο κιβώτιο ταχυτήτων Προσοχή Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα. Όταν ο κινητήρας δεν βρίσκεται σε λειτουργία, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και το χειρισμό του τιμονιού. Για να μην εισέλθουν καυσαέρια από το ρυμουλκό όχημα, ενεργοποιήστε τη λειτουργία ανακυκλοφορίας αέρα και κλείστε τα παράθυρα. Απευθυνθείτε σε ένα συνεργείο. Μετά τη ρυμούλκηση, ξεβιδώστε τον κρίκο ρυμούλκησης και επανατοποθετήστε το καπάκι. Ρυμούλκηση άλλου οχήματος

219 Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή καλύτερα μια ράβδο ρυμούλκησης - στον πίσω κρίκο ρυμούλκησης, ποτέ στον πίσω άξονα και την ανάρτηση. Ο πίσω κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση και όχι για την ανάσυρση ενός οχήματος. Προσοχή Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα. Φροντίδα της εμφάνισης του οχήματος Φροντίδα εξωτερικού του οχήματος Κλειδαριές Οι κλειδαριές έχουν λιπανθεί στο εργοστάσιο με υψηλής ποιότητας γράσο για ομφαλούς κλειδαριάς. Χρησιμοποιείτε ουσίες ξεπαγώματος μόνο σε περίπτωση έκτακτης ανάγκης, διότι έχουν ιδιότητες απολίπανσης και εμποδίζουν τη λειτουργία των κλειδαριών. Μετά τη χρήση ουσίας ξεπαγώματος, απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των κλειδαριών. Πλύσιμο Η βαφή του οχήματός σας είναι εκτεθειμένη στο περιβάλλον. Πρέπει να πλένετε και να κερώνετε το όχημά σας τακτικά. Όταν χρησιμοποιείτε αυτόματο πλυντήριο αυτοκινήτων, επιλέξτε ένα πρόγραμμα που περιλαμβάνει και κέρωμα. Περιορισμοί για Φροντίδα οχήματος 217 μέρη αμαξώματος επενδεδυμένα με φιλμ ή με ματ βαφή ή με διακοσμητική ταινία, βλ. "Γυάλισμα και κέρωμα". Τα περιττώματα πουλιών, τα νεκρά έντομα, το ρετσίνι, η γύρη και συναφείς ουσίες πρέπει να αφαιρούνται αμέσως, διότι περιέχουν επιβλαβή συστατικά τα οποία μπορεί να προκαλέσουν ζημιά στη βαφή. Εάν χρησιμοποιείτε πλυντήριο αυτοκινήτων, πρέπει να ακολουθείτε τις σχετικές οδηγίες του κατασκευαστή του πλυντηρίου. Οι υαλοκαθαριστήρες του παρμπρίζ πρέπει να είναι απενεργοποιημένοι και οι εξωτερικοί καθρέπτες αναδιπλωμένοι. Αφαιρέστε την κεραία και τα εξωτερικά αξεσουάρ όπως τη σχάρα οροφής κ.λπ. Εάν πλένετε το όχημά σας με το χέρι, φροντίστε επίσης να ξεπλένετε καλά την εσωτερική επιφάνεια στους θόλους των τροχών. Καθαρίζετε τις ακμές και τις πτυχές στις ανοικτές πόρτες και το καπό του κινητήρα, καθώς και τις περιοχές που καλύπτονται από τις πόρτες.

220 218 Φροντίδα οχήματος Καθαρίστε τα γυαλιστερά μεταλλικά διακοσμητικά πλαίσια με ένα καθαριστικό διάλυμα εγκεκριμένο για αλουμίνιο, για να αποφευχθεί η ζημιά. Προσοχή Χρησιμοποιείτε πάντοτε καθαριστικό παράγοντα με ph μεταξύ 4 και 9. Μη χρησιμοποιείτε καθαριστικούς παράγοντες σε επιφάνειες που αναπτύσσονται πολύ υψηλές επιφάνειες. Απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των μεντεσέδων όλων των θυρών. Μην καθαρίζετε το χώρο του κινητήρα με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Ξεπλένετε καλά και σκουπίζετε το όχημα με το πετσί. Ξεπλένετε το πετσί συχνά. Χρησιμοποιείτε διαφορετικό πετσί για τις βαμμένες και τις γυάλινες επιφάνειες: τυχόν υπολείμματα κεριού στα παράθυρα θα εμποδίσουν την ορατότητά σας. Μη χρησιμοποιείτε σκληρά αντικείμενα για να αφαιρέσετε τους λεκέδες πίσσας. Χρησιμοποιείτε σπρέι αφαίρεσης πίσσας στις βαμμένες επιφάνειες. Εξωτερικά φώτα Τα καλύμματα των προβολέων και των υπόλοιπων φώτων είναι πλαστικά. Μη χρησιμοποιείτε λειαντικά ή καυστικά καθαριστικά ή ξύστρα πάγου και μην τα καθαρίζετε στεγνά. Γυάλισμα και κέρωμα Κερώνετε το όχημα τακτικά (το αργότερο όταν το νερό δεν σχηματίζει πλέον σταγόνες επάνω στη βαμμένη επιφάνεια). Διαφορετικά το χρώμα θα ξεραθεί. Το γυάλισμα είναι απαραίτητο μόνο εάν το χρώμα έχει θαμπώσει ή εάν έχουν προσκολληθεί στερεές ξένες ύλες στις βαμμένες επιφάνειες. Το γυαλιστικό χρώματος με σιλικόνη σχηματίζει μια προστατευτική μεμβράνη, η οποία καταργεί την ανάγκη για κέρωμα. Τα άβαφα πλαστικά μέρη του αμαξώματος δεν πρέπει να επαλείφονται με κερί ή γυαλιστικές ουσίες. Τα μέρη του αμαξώματος με ματ φιλμ ή διακοσμητική ταινία δεν πρέπει να γυαλίζονται, για να μην προκαλούν εκτυφλωτικές αντανακλάσεις. Μη χρησιμοποιείτε προγράμματα καυτού κεριού στο αυτόματο πλυντήριο αυτοκινήτων αν το όχημα διαθέτει τέτοια μέρη. Τα διακοσμητικά μέρη με ματ βαφή, π.χ. το κέλυφος των καθρεπτών, δεν πρέπει να γυαλίζονται. Διαφορετικά αυτά τα μέρη μπορεί να προκαλούν εκτυφλωτικές αντανακλάσεις ή να αποχρωματιστούν. Παρμπρίζ και μάκτρα υαλοκαθαριστήρων Χρησιμοποιείτε ένα απαλό πανί που δεν αφήνει χνούδι ή ένα πετσί σε συνδυασμό με καθαριστικό τζαμιών και ένα προϊόν για την αφαίρεση υπολειμμάτων εντόμων. Όταν καθαρίζετε το πίσω παρμπρίζ από μέσα, πρέπει να το σκουπίζετε πάντοτε παράλληλα με τις αντιστάσεις για να μην προκληθεί ζημιά.

221 Για την αφαίρεση του πάγου με μηχανικά μέσα, χρησιμοποιείτε ειδική ξύστρα πάγου. Πιέστε δυνατά την ξύστρα επάνω στο τζάμι έτσι, ώστε η βρομιά να μην εισχωρήσει κάτω από την ξύστρα και προκαλέσει ζημιά στο τζάμι. Απομακρύνετε τα κατάλοιπα βρομιάς από τα λερωμένα μάκτρα υαλοκαθαριστήρων, χρησιμοποιώντας ένα μαλακό πανί και καθαριστικό τζαμιών. Επίσης, φροντίστε να απομακρύνετε από το τζάμι τυχόν κατάλοιπα όπως κερί, υπολείμματα εντόμων και άλλα. Ζάντες και ελαστικά Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης. Καθαρίζετε τις ζάντες με καθαριστικό ζαντών ουδέτερου ph. Οι ζάντες είναι βαμμένες και μπορείτε να τις επαλείψετε με τα ίδια προϊόντα που χρησιμοποιείτε για το αμάξωμα. Ζημιά στη βαφή Επιδιορθώστε τις μικρές ζημιές στη βαφή με στικ επιδιόρθωσης χρώματος πριν σχηματιστεί σκουριά. Τα σημεία που έχουν υποστεί μεγαλύτερη ζημιά ή που έχουν σκουριάσει πρέπει να επισκευάζονται στο συνεργείο. Κάτω πλευρά αμαξώματος Ορισμένες επιφάνειες στην κάτω πλευρά του αμαξώματος έχουν καλυφθεί με PVC, ενώ άλλα κρίσιμα σημεία φέρουν μια ανθεκτική προστατευτική επίστρωση κεριού. Μετά το πλύσιμο της κάτω πλευράς του αμαξώματος, πρέπει να ελέγχετε την περιοχή και να την κερώνετε εάν είναι απαραίτητο. Τα υλικά από άσφαλτο/καουτσούκ μπορεί να προκαλέσουν ζημιά στην επίστρωση PVC. Οι εργασίες στην κάτω πλευρά του αμαξώματος πρέπει να πραγματοποιούνται σε συνεργείο. Πριν και μετά τη χειμερινή περίοδο, πρέπει να πλένετε την κάτω πλευρά του αμαξώματος και να ελέγχετε την προστατευτική επίστρωση κεριού. Φροντίδα οχήματος 219 Εξοπλισμός ρυμούλκησης Μην καθαρίζετε τον κοτσαδόρο με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Φροντίδα εσωτερικού του οχήματος Εσωτερικό οχήματος και ταπετσαρία οχήματος Καθαρίζετε το εσωτερικό του οχήματος, συμπ. του ταμπλό και των πλαισίων, μόνο με ένα στεγνό πανί ή καθαριστικό εσωτερικού αυτοκινήτων. Καθαρίστε τη δερμάτινη ταπετσαρία με καθαρό νερό και μαλακό πανί. Σε περίπτωση έντονης βρομιάς, χρησιμοποιήστε προϊόν φροντίδας δερμάτινων επιφανειών. Πρέπει να καθαρίζετε τον πίνακα οργάνων και τις οθόνες χρησιμοποιώντας μόνο ένα απαλό υγρό πανί. Εάν είναι απαραίτητο, χρησιμοποιήστε ένα ήπιο διάλυμα σαπουνιού.

222 220 Φροντίδα οχήματος Καθαρίζετε την υφασμάτινη επένδυση με ηλεκτρικό σκουπάκι και βούρτσα. Για να αφαιρέσετε τυχόν λεκέδες, χρησιμοποιήστε καθαριστικό ταπετσαρίας αυτοκινήτων. Το ύφασμα των ρούχων μπορεί να ξεβάφει. Κάτι τέτοιο μπορεί να προκαλέσει αποχρωματισμούς, ιδίως στις ανοιχτόχρωμες ταπετσαρίες. Οι λεκέδες και οι αποχρωματισμοί που μπορούν να αφαιρεθούν πρέπει να καθαρίζονται το συντομότερο δυνατόν. Καθαρίζετε τις ζώνες ασφαλείας με χλιαρό νερό ή καθαριστικό εσωτερικού αυτοκινήτων. Πλαστικά και λαστιχένια μέρη Για τον καθαρισμό των πλαστικών και λαστιχένιων μερών, μπορείτε να χρησιμοποιήσετε το ίδιο καθαριστικό που χρησιμοποιείτε για τον καθαρισμό του αμαξώματος. Χρησιμοποιήστε καθαριστικό εσωτερικού αυτοκινήτων εάν χρειαστεί. Μη χρησιμοποιείτε άλλη ουσία. Αποφύγετε τα διαλυτικά και ιδίως τη βενζίνη. Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης. Προσοχή Κλείνετε τα Velcro στα ρούχα σας, διότι εάν είναι ανοικτά μπορεί να προκαλέσουν ζημιά στην επένδυση των καθισμάτων. Το ίδιο ισχύει για το ρουχισμό με αιχμηρά αξεσουάρ, όπως φερμουάρ ή ζώνες ή τζιν με διακοσμητικά καρφιά.

223 Σέρβις και συντήρηση Γενικές πληροφορίες Πληροφορίες σέρβις Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Συνιστώμενα υγρά και λιπαντικά Γενικές πληροφορίες Πληροφορίες σέρβις Για να διασφαλιστεί η οικονομική και ασφαλής λειτουργία του οχήματός σας και να διατηρηθεί η αξία του, έχει πολύ μεγάλη σημασία όλες οι εργασίες συντήρησης να πραγματοποιούνται στα χρονικά διαστήματα που καθορίζονται. Το λεπτομερές, ενημερωμένο χρονοδιάγραμμα σέρβις για το όχημα διατίθεται στο συνεργείο. Οθόνη σέρβις Στοιχεία αναγνώρισης κινητήρα Διαστήματα ευρωπαϊκού σέρβις - εκτός από Λεωφορείο Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 2 χρόνια, όποιο επέλθει πρώτα, εκτός αν υπάρξει διαφορετική ένδειξη στην οθόνη σέρβις. Το διάστημα σέρβις μπορεί να είναι μικρότερο σε περίπτωση ακραίων οδηγικών συνθηκών, π.χ. για ταξί ή αστυνομικά οχήματα. Σέρβις και συντήρηση 221 Διαστήματα ευρωπαϊκού σέρβις - μόνο Λεωφορείο Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Τα διαστήματα ευρωπαϊκού σέρβις ισχύουν για τις εξής χώρες: Ανδόρα, Αυστρία, Βέλγιο, Κροατία, Δημοκρατία της Τσεχίας, Δανία, Εσθονία, Φινλανδία, Γαλλία, Γερμανία, Ελλάδα, Ουγγαρία, Ισλανδία, Ιρλανδία, Ιταλία, Λετονία, Λίχτενσταϊν, Λιθουανία, Λουξεμβούργο, Ολλανδία, Νορβηγία, Πολωνία, Πορτογαλία, Σλοβακία, Σλοβενία, Ισπανία, Σουηδία, Ελβετία, Ηνωμένο Βασίλειο. Διαστήματα διεθνούς σέρβις Ισραήλ: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις.

224 222 Σέρβις και συντήρηση Ρουμανία, Βουλγαρία: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 2 χρόνια, όποιο επέλθει πρώτα, εκτός αν υπάρξει διαφορετική ένδειξη στην οθόνη σέρβις. Αυστραλία: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 2 χρόνια, όποιο επέλθει πρώτα, εκτός αν υπάρξει διαφορετική ένδειξη στην οθόνη σέρβις. Τουρκία: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Ρωσία, Ουκρανία, Λευκορωσία, Καζακστάν: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Διεθνές: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Στις διεθνείς χώρες συγκαταλέγονται οι εξής: Αλβανία, Βοσνία Ερζεγοβίνη, Κύπρος, Κόσοβο, FYROM, Μάλτα, Μαυροβούνιο, Νέα Ζηλανδία, Σερβία, Σιγκαπούρη. Διεθνές +: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Στις διεθνείς χώρες + συγκαταλέγονται οι εξής: Μολδαβία. Διεθνές ++: Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Στις διεθνείς χώρες ++ συγκαταλέγονται οι εξής: Χονγκ Κονγκ. Βεβαιώσεις Η βεβαίωση του σέρβις καταχωρείται στα προβλεπόμενα σημεία στο Εγχειρίδιο συντήρησης & εγγύησης. Συμπληρώνεται η ημερομηνία και η χιλιομετρική ένδειξη μαζί με τη σφραγίδα και την υπογραφή του συνεργείου που πραγματοποιεί το σέρβις. Βεβαιωθείτε ότι το Εγχειρίδιο συντήρησης & εγγύησης συμπληρώνεται σωστά καθώς οι συνεχείς αποδείξεις διενέργειας σέρβις είναι απαραίτητες σε περίπτωση αξιώσεων στο πλαίσιο της εγγύησης ή καλής θέλησης, και επίσης η σωστή τήρηση του Εγχειριδίου θεωρείται πλεονέκτημα όταν θα πουλήσετε το όχημα. Ένδειξη σέρβις Το διάστημα σέρβις βασίζεται σε αρκετές παραμέτρους ανάλογα με τη χρήση. Η ένδειξη σέρβις, που εμφανίζεται στο Κέντρο πληροφοριών οδηγού (DIC), δείχνει πότε επίκειται το επόμενο σέρβις. Απευθυνθείτε σε ένα συνεργείο.

225 Οθόνη σέρβις Ένδειξη στάθμης λαδιού κινητήρα Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Συνιστώμενα υγρά και λιπαντικά Χρησιμοποιείτε μόνο προϊόντα που πληρούν τις συνιστώμενες προδιαγραφές. Τυχόν ζημιά που προκύπτει από τη χρήση προϊόντων που δεν πληρούν αυτές τις προδιαγραφές δεν καλύπτεται από την εγγύηση. 9 Προειδοποίηση Τα υλικά λειτουργίας είναι επιβλαβή και ενδεχομένως δηλητηριώδη. Ο χειρισμός τους απαιτεί προσοχή. Δώστε προσοχή στις πληροφορίες που αναγράφονται στην συσκευασία. Λάδι κινητήρα Σέρβις και συντήρηση 223 Το λάδι του κινητήρα διακρίνεται από την ποιότητα και το ιξώδες του. Η ποιότητα είναι πιο σημαντική από το ιξώδες όταν επιλέγετε ποιο λάδι κινητήρα θα χρησιμοποιήσετε. Η ποιότητα του λαδιού διασφαλίζει π.χ. την καθαριότητα του κινητήρα, την προστασία κατά της φθοράς και τον έλεγχο της γήρανσης του λαδιού, ενώ ο βαθμός ιξώδους δίνει πληροφορίες για την πυκνότητα του λαδιού σε ένα εύρος τιμών θερμοκρασίας. Το Dexos είναι η πιο πρόσφατη ποιότητα λαδιού κινητήρα που παρέχει βέλτιστη προστασία για πετρελαιοκινητήρες. Εάν δεν είναι διαθέσιμο, πρέπει να χρησιμοποιήσετε λάδια κινητήρα άλλης ποιότητας όπως αυτές που αναγράφονται. Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος Συμπλήρωση λαδιού κινητήρα Μπορείτε να αναμίξετε λάδια διαφορετικών κατασκευαστών και μαρκών με την προϋπόθεση ότι πληρούν τις προδιαγραφές του απαιτούμενου λαδιού κινητήρα (ποιότητα και ιξώδες).

226 224 Σέρβις και συντήρηση Η χρήση λαδιού κινητήρα ποιότητας μόνο ACEA A1/B1 ή μόνο A5/B5 απαγορεύεται, διότι μπορεί μακροπρόθεσμα να προκαλέσει ζημιά στον κινητήρα σε συγκεκριμένες συνθήκες λειτουργίας. Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος Επιπλέον πρόσθετα λαδιού κινητήρα Η χρήση επιπλέον προσθέτων λαδιού κινητήρα μπορεί να προκαλέσει ζημιά και να ακυρώσει την εγγύηση. Βαθμοί ιξώδους λαδιού κινητήρα Ο βαθμός ιξώδους SAE παρέχει πληροφορίες για την πυκνότητα του λαδιού. Η κατηγορία ιξώδους πολύτυπων λαδιών επισημαίνεται με δύο αριθμούς, π.χ. SAE 5W-30. Ο πρώτος αριθμός, που ακολουθείται από το γράμμα W, δείχνει το ιξώδες σε χαμηλή θερμοκρασία και ο δεύτερος αριθμός δείχνει το ιξώδες σε υψηλή θερμοκρασία. Επιλέξτε τον κατάλληλο βαθμό ιξώδους ανάλογα με την ελάχιστη θερμοκρασία περιβάλλοντος Όλοι οι συνιστώμενοι βαθμοί ιξώδους είναι κατάλληλοι για υψηλές θερμοκρασίες περιβάλλοντος. Ψυκτικό και αντιψυκτικό Χρησιμοποιείτε μόνο αντιψυκτικό μακράς διάρκειας ζωής (LLC), που δεν περιέχει πυρίτιο, εγκεκριμένο για το όχημα. Απευθυνθείτε σε ένα συνεργείο. Το σύστημα έχει πληρωθεί από το εργοστάσιο με ψυκτικό, το οποίο έχει σχεδιαστεί για να παρέχει άριστη αντιοξειδωτική και αντιψυκτική προστασία έως τους -28 C περίπου. Η συγκέντρωσή του πρέπει να διατηρείται σε όλη τη διάρκεια του χρόνου. Η χρήση επιπλέον προσθέτων ψυκτικού που προορίζονται για πρόσθετη αντιδιαβρωτική προστασία ή στεγανοποίηση μικρών διαρροών μπορεί να προκαλέσει προβλήματα λειτουργίας. Τυχόν αξιώσεις για ζημιές που οφείλονται στη χρήση επιπλέον προσθέτων ψυκτικού δεν γίνονται δεκτές. Υγρό φρένων Με την πάροδο του χρόνου, το υγρό φρένων απορροφά υγρασία με αποτέλεσμα να μειώνεται η αποτελεσματικότητα των φρένων. Για αυτό το λόγο, το υγρό φρένων πρέπει να αντικαθίσταται στο συγκεκριμένο διάστημα. AdBlue Χρησιμοποιείτε AdBlue μόνο για τη μείωση των οξειδίων του αζώτου στις εκπομπές καυσαερίων

227 Τεχνικά χαρακτηριστικά Αριθμός πλαισίου οχήματος Τεχνικά χαρακτηριστικά 225 Αριθμός πλαισίου οχήματος Πινακίδα αριθμού πλαισίου Στοιχεία αναγνώρισης κινητήρα Στοιχεία οχήματος Συνιστώμενα υγρά και λιπαντικά Στοιχεία κινητήρα Βάρος οχήματος Διαστάσεις οχήματος Χωρητικότητες Πιέσεις ελαστικών Ο αριθμός πλαισίου οχήματος (VIN) είναι ορατός από το μπροστινό παρμπρίζ. Ο αριθμός VIN είναι επίσης ορατός πίσω από ένα αφαιρούμενο πλαστικό κάλυμμα στο σκαλοπάτι της μπροστινής δεξιάς πόρτας. Ξεκουμπώστε τα καλύμματα χρησιμοποιώντας ένα κατσαβίδι με επίπεδη μύτη για να αποκτήσετε πρόσβαση.

228 226 Τεχνικά χαρακτηριστικά Πινακίδα αριθμού πλαισίου Η πινακίδα αριθμού πλαισίου βρίσκεται στην κολόνα της δεξιάς πόρτας. Πληροφορίες στην πινακίδα αριθμού πλαισίου: 1 : αριθμός πλαισίου οχήματος 2 : επιτρεπόμενο μικτό βάρος οχήματος σε kg 3 : επιτρεπόμενο μικτό βάρος οχήματος με ρυμουλκούμενο σε kg 4 : μέγιστο επιτρεπόμενο φορτίο στον μπροστινό άξονα σε kg 5 : μέγιστο επιτρεπόμενο φορτίο στον πίσω άξονα σε kg 6 : κωδικός επένδυσης 7 : τεχνικά χαρακτηριστικά του οχήματος, συμπ.: Κωδικός χρώματος, επίπεδο εξοπλισμού και τύπος οχήματος 8 : χαρακτηριστικά πρόσθετου εξοπλισμού 9 : αριθμός κατασκευής 10 : κωδικός επένδυσης εσωτερικού Επισήμανση Η πινακίδα αριθμού πλαισίου στο όχημά σας ενδέχεται να διαφέρει από την πινακίδα στην εικόνα. Το συνδυασμένο συνολικό φορτίο στον μπροστινό και πίσω άξονα δεν πρέπει να υπερβαίνει το επιτρεπόμενο μικτό βάρος του οχήματος. Για παράδειγμα, εάν ο μπροστινός άξονας φέρει το μέγιστο επιτρεπόμενο φορτίο, ο πίσω άξονας μπορεί να φέρει μόνο φορτίο το οποίο είναι ίσο με το μικτό βάρος του οχήματος μείον το φορτίο του μπροστινού άξονα. Τα τεχνικά χαρακτηριστικά καθορίζονται σύμφωνα με τα πρότυπα της Ευρωπαϊκής Κοινότητας. Διατηρούμε το δικαίωμα τροποποιήσεων. Τα τεχνικά χαρακτηριστικά στα έγγραφα του οχήματος υπερισχύουν πάντοτε των στοιχείων που αναγράφονται στο παρόν εγχειρίδιο. Κωδικός αναγνώρισης κινητήρα και αριθμός κινητήρα Είναι έντυποι στο μπλοκ κυλίνδρων του κινητήρα και σε μια ετικέτα που βρίσκεται στο καπάκι της καδένας χρονισμού, ανάλογα με την έκδοση. Στοιχεία αναγνώρισης κινητήρα Ο κωδικός αναγνώρισης κινητήρας αναγράφεται στον πίνακα τεχνικών στοιχείων. Στοιχεία κινητήρα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 49 Αποθήκευση... 78 Όργανα και χειριστήρια... 90 Φωτισμός...

Διαβάστε περισσότερα

OPEL VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 47 Αποθήκευση... 73 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 45 Αποθήκευση... 76 Όργανα και χειριστήρια... 88 Φωτισμός...

Διαβάστε περισσότερα

VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας VIVARO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 76 Όργανα και χειριστήρια... 87

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 50 Αποθήκευση... 80 Όργανα και χειριστήρια... 92 Φωτισμός...

Διαβάστε περισσότερα

OPEL ZAFIRA TOURER. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ZAFIRA TOURER. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ZAFIRA TOURER Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 40 Αποθήκευση... 71 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

FordFiesta Γρήγορος οδηγός. Feel the difference

FordFiesta Γρήγορος οδηγός. Feel the difference FordFiesta Γρήγορος οδηγός Feel the difference Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές,

Διαβάστε περισσότερα

OPEL INSIGNIA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL INSIGNIA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 50 Αποθήκευση... 74 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL INSIGNIA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL INSIGNIA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 46 Αποθήκευση... 68 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL ASTRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ASTRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 23 Καθίσματα, προσκέφαλα... 42 Αποθήκευση... 68 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 75 Όργανα και χειριστήρια... 85 Φωτισμός...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 74 Όργανα και χειριστήρια... 84 Φωτισμός...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 37 Αποθήκευση... 65 Όργανα και χειριστήρια... 75 Φωτισμός...

Διαβάστε περισσότερα

OPEL COMBO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL COMBO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL COMBO Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 36 Αποθήκευση... 64 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 50 Αποθήκευση... 76 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

2 Εισαγωγή. Εισαγωγή

2 Εισαγωγή. Εισαγωγή Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 42 Αποθήκευση... 60 Όργανα και χειριστήρια... 71 Φωτισμός... 107 Σύστημα Infotainment... 115 Σύστημα

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 43 Αποθήκευση... 67 Όργανα και χειριστήρια... 77 Φωτισμός...

Διαβάστε περισσότερα

CROSSLAND X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

CROSSLAND X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας CROSSLAND X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 44 Αποθήκευση... 67 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL ASTRA GTC. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ASTRA GTC. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ASTRA GTC Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 26 Καθίσματα, προσκέφαλα... 42 Αποθήκευση... 63 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 49 Αποθήκευση... 75 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

MOKKA X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

MOKKA X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας MOKKA X Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 42 Αποθήκευση... 64 Όργανα και χειριστήρια... 84

Διαβάστε περισσότερα

ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 51 Αποθήκευση... 79 Όργανα και χειριστήρια... 99

Διαβάστε περισσότερα

OPEL ZAFIRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ZAFIRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ZAFIRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 29 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 73 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL ZAFIRA TOURER. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ZAFIRA TOURER. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ZAFIRA TOURER Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 39 Αποθήκευση... 68 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 79 Όργανα και χειριστήρια... 95 Φωτισμός...

Διαβάστε περισσότερα

INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας INSIGNIA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 47 Αποθήκευση... 78 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 79 Όργανα και χειριστήρια... 95 Φωτισμός...

Διαβάστε περισσότερα

OPEL ASTRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ASTRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 41 Αποθήκευση... 63 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL ZAFIRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL ZAFIRA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL ZAFIRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 29 Καθίσματα, προσκέφαλα... 48 Αποθήκευση... 73 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL CASCADA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL CASCADA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 49 Αποθήκευση... 75 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL MOKKA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL MOKKA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL MOKKA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 36 Αποθήκευση... 54 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

FORD FIESTA Γρήγορος οδηγός

FORD FIESTA Γρήγορος οδηγός FORD FIEST Γρήγορος οδηγός Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές, στο σχεδιασμό ή

Διαβάστε περισσότερα

CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 49 Αποθήκευση... 75 Όργανα και χειριστήρια... 84

Διαβάστε περισσότερα

OPEL CORSA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL CORSA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL CORSA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 37 Αποθήκευση... 57 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL MERIVA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL MERIVA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL MERIVA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 37 Αποθήκευση... 63 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL COMBO-D. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL COMBO-D. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL COMBO-D Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 33 Αποθήκευση... 52 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

2 Εισαγωγή. Εισαγωγή

2 Εισαγωγή. Εισαγωγή Opel Agila 08/2011 Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 19 Καθίσματα, προσκέφαλα... 30 Αποθήκευση... 47 Όργανα και χειριστήρια... 55 Φωτισμός... 72 Σύστημα Infotainment...

Διαβάστε περισσότερα

Opel Agila Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Opel Agila Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Opel Agila Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 19 Καθίσματα, προσκέφαλα... 30 Αποθήκευση... 47 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

OPEL AMPERA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL AMPERA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL AMPERA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 20 Καθίσματα, προσκέφαλα... 38 Αποθήκευση... 58 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

Εισαγωγή. Χρήση του παρόντος εγχειριδίου. Εισαγωγή

Εισαγωγή. Χρήση του παρόντος εγχειριδίου. Εισαγωγή Περιεχόμενα Εισαγωγή...1 Εν συντομία...3 Κλειδιά, πόρτες και παράθυρα...19 Καθίσματα, προσκέφαλα...53 Αποθήκευση...89 Όργανα και χειριστήρια...101 Φωτισμός...143 Σύστημα Infotainment...155 Χειριστήρια

Διαβάστε περισσότερα

2 Εισαγωγή. Εισαγωγή

2 Εισαγωγή. Εισαγωγή Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 34 Αποθήκευση... 57 Όργανα και χειριστήρια... 64 Φωτισμός... 83 Σύστημα Infotainment... 88 Σύστημα

Διαβάστε περισσότερα

Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO S80

Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO S80 VOLVO S80 Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Σύντομων Οδηγιών για να

Διαβάστε περισσότερα

FORD FIESTA Γρήγορος οδηγός

FORD FIESTA Γρήγορος οδηγός FORD FIESTA Γρήγορος οδηγός Σχετικά με αυτό τον «Οδηγό γρήγορης αναφοράς» Δημιουργήσαμε αυτό τον οδηγό για να σας βοηθήσουμε να εξοικειωθείτε γρήγορα με ορισμένες λειτουργίες του οχήματός σας. Περιέχει

Διαβάστε περισσότερα

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Αρχικό τηλεχειριστήριο αυτοκινήτου Οδηγός ρύθμισης - Greek Αγαπητέ πελάτη, Στο εγχειρίδιο αυτό θα βρείτε τις πληροφορίες που χρειάζονται για να ενεργοποιήσετε/

Διαβάστε περισσότερα

Εισαγωγή. Εισαγωγή. Χρήση του παρόντος εγχειριδίου. Τα εγχειρίδια κατόχου πρέπει να βρίσκονται πάντοτε μέσα στο όχημα, άμεσα προσβάσιμα στο όχημα.

Εισαγωγή. Εισαγωγή. Χρήση του παρόντος εγχειριδίου. Τα εγχειρίδια κατόχου πρέπει να βρίσκονται πάντοτε μέσα στο όχημα, άμεσα προσβάσιμα στο όχημα. Περιεχόμενα Εισαγωγή...1 Εν συντομία...3 Κλειδιά, πόρτες και παράθυρα...19 Καθίσματα, προσκέφαλα...39 Αποθήκευση...67 Όργανα και χειριστήρια...81 Φωτισμός...121 Σύστημα Infotainment...129 Χειριστήρια συστήματος

Διαβάστε περισσότερα

quick guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO V70 & XC70

quick guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO V70 & XC70 VOLVO V70 & XC70 quick guide WE EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Σύντομων Οδηγιών

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition C70 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να εξοικειωθείτε

Διαβάστε περισσότερα

Συναγερμός μοτοσυκλέτας με τηλεειδοποίηση

Συναγερμός μοτοσυκλέτας με τηλεειδοποίηση Συναγερμός μοτοσυκλέτας με τηλεειδοποίηση Με επιφύλαξη κάθε δικαιώματος. Το εμπορικό σήμα, η ευρεσιτεχνία και τα πνευματικά δικαιώματα ανήκουν στη Steelmate Co., Ltd. Διατηρείται το δικαίωμα αλλαγής σχεδίων

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 22 Καθίσματα, προσκέφαλα... 38 Αποθήκευση... 62 Όργανα και χειριστήρια... 82 Φωτισμός...

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition V70/XC70 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το Quick Guide για να εξοικειωθείτε

Διαβάστε περισσότερα

99000-SWIFT-014 02/2015

99000-SWIFT-014 02/2015 99000-SWIFT-014 02/2015 5MT ΑΝΕΣΗ ΑΣΦΑΛΕΙΑ 1,2 L 5MT GL+ GL+ Ηλεκτρική υποβοήθηση τιμονιού Ρύθμιση τιμονιού καθ ύψος Ρύθμιση τιμονιού τηλεσκοπική Ηλεκτρικά παράθυρα εμπρός Ηλεκτρικά παράθυρα πίσω

Διαβάστε περισσότερα

FordFocus Γρήγορος οδηγός. Feel the difference

FordFocus Γρήγορος οδηγός. Feel the difference FordFocus Γρήγορος οδηγός Feel the difference Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές,

Διαβάστε περισσότερα

Συναγερμός μοτοσυκλέτας

Συναγερμός μοτοσυκλέτας Συναγερμός μοτοσυκλέτας Με επιφύλαξη κάθε δικαιώματος. Το εμπορικό σήμα, η ευρεσιτεχνία και τα πνευματικά δικαιώματα ανήκουν στη Steelmate Co., Ltd. Διατηρείται το δικαίωμα αλλαγής σχεδίων και προδιαγραφών.

Διαβάστε περισσότερα

Quick Guide ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC90 WEB EDITION

Quick Guide ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC90 WEB EDITION VOLVO XC90 Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με το νέο σας αυτοκίνητο μπορεί να είναι μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να μάθετε

Διαβάστε περισσότερα

Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC90

Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC90 VOLVO XC90 Quick Guide WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με το νέο σας αυτοκίνητο μπορεί να είναι μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Σύντομων Οδηγιών για να

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM

ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM R XJ ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM 34 02 34 171 L Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη που παρέχονται με το όχημά σας

Διαβάστε περισσότερα

DISCOVERY ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Jaguar Land Rover Limited Αρ. έκδοσης LRL

DISCOVERY ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Jaguar Land Rover Limited Αρ. έκδοσης LRL DISCOVERY ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 59 161 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται με το

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚA. Εισαγωγή: Συστήματα συναγερμού

ΕΛΛΗΝΙΚA. Εισαγωγή: Συστήματα συναγερμού Συστήματα συναγερμού Εισαγωγή: ΕΛΛΗΝΙΚA Ασύρματο σύστημα συναγερμού Plug and Play πολλαπλών λειτουργιών. Εύκολη και γρήγορη εγκατάσταση. Λειτουργεί με μπαταρίες, χωρίς προσαρμογείς και καλώδια. Ασφαλίζει

Διαβάστε περισσότερα

Εγχειρίδιο χρήσης LivingColors Iris

Εγχειρίδιο χρήσης LivingColors Iris Εγχειρίδιο χρήσης LivingColors Iris Πρώτα βήματα με το φωτιστικό LivingColors LivingColors Αφαίρεση συσκευασίας και εγκατάσταση Όταν αφαιρείτε τη συσκευασία του φωτιστικού LivingColors, το φωτιστικό είναι

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition XC60 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το Quick Guide για να εξοικειωθείτε γρήγορα

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition s80 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το Quick Guide για να εξοικειωθείτε γρήγορα

Διαβάστε περισσότερα

DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL

DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 01 63 161 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται

Διαβάστε περισσότερα

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου Sheer Driving Pleasure X3 2.0i X3 2.5si X3 3.0si X3 2.0d X3 3.0d X3 3.0sd Εγχειρίδιο Ιδιοκτήτη Αυτοκινήτου Συγχαρητήρια που διαλέξατε μια BMW. Θα ανακαλύψετε ότι όσο καλύτερα

Διαβάστε περισσότερα

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO S40

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO S40 VOLVO S40 QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Σύντομων Οδηγιών για να

Διαβάστε περισσότερα

Το δικό σας μοντέλο B-Class: B 180 d

Το δικό σας μοντέλο B-Class: B 180 d Ενδεικτική απεικόνιση Ενδεικτική απεικόνιση Σύνοψη Βασική τιμή B 180 d Ειδικά μοντέλα & Πακέτα Χρώμα Μαύρο "night" Τροχός Ζάντες αλουμινίου[ 16"] 40.6 cm, 10 ακτινών Επένδυση Ύφασμα venlo μαύρο Διακοσμητικά

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition V60 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το Quick Guide για να εξοικειωθείτε γρήγορα

Διαβάστε περισσότερα

OPEL CORSA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

OPEL CORSA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας OPEL CORSA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα... 21 Καθίσματα, προσκέφαλα... 37 Αποθήκευση... 61 Όργανα και χειριστήρια...

Διαβάστε περισσότερα

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO C70

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO C70 VOLVO C70 QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να εξοικειωθείτε

Διαβάστε περισσότερα

web edition quick guide

web edition quick guide web edition quick guide ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Αυτός ο φάκελος περιέχει τις πιο κοινές λειτουργίες που διαθέτει το αυτοκίνητό σας. Το εγχειρίδιο κατόχου και τα υπόλοιπα εγχειρίδια περιέχουν σημαντικές

Διαβάστε περισσότερα

web edition quick guide

web edition quick guide web edition quick guide Καλώς ήλθατε στο νέο σας Volvo! Η εξοικείωση με το νέο σας αυτοκίνητο μπορεί να είναι μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να μάθετε γρήγορα και

Διαβάστε περισσότερα

Εγχειρίδιο Χρήσης Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Σ Υ Σ Τ Η Μ Α Τ Α. Τηλεχειριστήριο L2VI-09 / L2VO-09 L2VI-12 / L2VO-12.

Εγχειρίδιο Χρήσης Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Σ Υ Σ Τ Η Μ Α Τ Α. Τηλεχειριστήριο L2VI-09 / L2VO-09 L2VI-12 / L2VO-12. Α Τ Α Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Μοντέλα: L2VI-09 / L2VO-09 L2VI-12 / L2VO-12 Σ Υ Σ Τ Η Μ Τηλεχειριστήριο Εγχειρίδιο Χρήσης Σας ευχαριστούμε που επιλέξατε τη μονάδα κλιματισμού της INVENTOR. Για τη σωστή

Διαβάστε περισσότερα

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου Sheer Driving Pleasure 320i 325i 325xi 330i 330xi 335i 335xi 320d 325d 330d 330xd 335d Εγχειρίδιο οδηγιών αυτοκινήτου Συγχαρητήρια που διαλέξατε μια BMW. Όσο καλύτερα

Διαβάστε περισσότερα

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure

Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου. Sheer Driving Pleasure Εγχειρίδιο Ιδιοκτήτη αυτοκινήτου Sheer Driving Pleasure 318i 320i 325i 325xi 330i 330xi 335i 335xi 318d 320d 325d 330d 330xd 335d Εγχειρίδιο οδηγιών αυτοκινήτου Συγχαρητήρια που διαλέξατε μια BMW. Όσο

Διαβάστε περισσότερα

RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL

RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 61 161 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται με

Διαβάστε περισσότερα

ΣΥΜΠΛΗΡΩΜΑ ΕΓΧΕΙΡΙ ΙΟΥ

ΣΥΜΠΛΗΡΩΜΑ ΕΓΧΕΙΡΙ ΙΟΥ ΣΥΜΠΛΗΡΩΜΑ ΕΓΧΕΙΡΙ ΙΟΥ Οι παρακάτω πληροφορίες θα πρέπει να διαβαστούν σε συνδυασμό με το Εγχειρίδιο ιδιοκτήτη Range Rover (LRL 34 02 61 131). Πρόκειται για συμπληρωματικές πληροφορίες που δεν ήταν διαθέσιμες

Διαβάστε περισσότερα

Quick GUIDE Web edition

Quick GUIDE Web edition C30 Quick GUIDE Web edition ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να εξοικειωθείτε

Διαβάστε περισσότερα

DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL

DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL DISCOVERY SPORT ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 63 153 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται

Διαβάστε περισσότερα

FORD FOCUS Γρήγορος οδηγός

FORD FOCUS Γρήγορος οδηγός FORD FOUS Γρήγορος οδηγός Οι πληροφορίες που περιλαμβάνονται στην παρούσα έκδοση ήταν σωστές κατά την εκτύπωση. Στο πλαίσιο της πολιτικής μας που αποσκοπεί στη συνεχή ανάπτυξη, επιφυλασσόμαστε του δικαιώματός

Διαβάστε περισσότερα

F-PACE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Jaguar Land Rover Limited Αρ. έκδοσης JJM

F-PACE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Jaguar Land Rover Limited Αρ. έκδοσης JJM R F-PACE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM 34 02 38 171 L Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται με το

Διαβάστε περισσότερα

ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P

ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P ΡΑΔΙΟΡΟΛΟΙ-ΞΥΠΝΗΤΗΡΙ AR280P 1. Χρήση Το AR280P λειτουργεί ως Ράδιο/ρολόι. Έχει λειτουργία FM ραδιόφωνου, λειτουργία προβολής της ώρας με προβολέα και περιλαμβάνει μία λάμπα. Εμφανίζει επίσης τη θερμοκρασία

Διαβάστε περισσότερα

RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL

RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ. Αρ. έκδοσης LRL RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 60 161 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται

Διαβάστε περισσότερα

Οδηγίες Χρήσης. Συναγερµός SkyLink Audio Alarm ΑΑ-433

Οδηγίες Χρήσης. Συναγερµός SkyLink Audio Alarm ΑΑ-433 Οδηγίες Χρήσης Συναγερµός SkyLink Audio Alarm ΑΑ-433 Για την εγκατάσταση µπορείτε να χρησιµοποιήσετε τις βίδες που θα βρείτε µέσα στη συσκευασία του συναγερµού. Για µεγαλύτερη ευκολία στη συσκευασία περιλαµβάνονται,

Διαβάστε περισσότερα

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC60

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO XC60 VOLVO XC60 QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Σύντομων Οδηγιών για να

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM

ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM R XE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης JJM 34 02 36 171 L Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται με το όχημά

Διαβάστε περισσότερα

VÄLKOMMEN! Η ΚΕΝΤΡΙΚΗ ΟΘΟΝΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΕΦΑΡΜΟΓΗ ΓΙΑ ΚΙΝΗΤΑ ΤΗΛΕΦΩΝΑ ΔΙΚΤΥΑΚΟΣ ΤΟΠΟΣ ΥΠΟΣΤΗΡΙΞΗΣ VOLVO ΕΝΤΥΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

VÄLKOMMEN! Η ΚΕΝΤΡΙΚΗ ΟΘΟΝΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΕΦΑΡΜΟΓΗ ΓΙΑ ΚΙΝΗΤΑ ΤΗΛΕΦΩΝΑ ΔΙΚΤΥΑΚΟΣ ΤΟΠΟΣ ΥΠΟΣΤΗΡΙΞΗΣ VOLVO ΕΝΤΥΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ VÄLKOMMEN! Εδώ μπορείτε να διαβάσετε για τις λειτουργίες του πίσω καθίσματος στο Volvo σας XC90 Excellence. Περισσότερες λεπτομερείς πληροφορίες κατόχου είναι διαθέσιμες στο αυτοκίνητο, στην εφαρμογή και

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ. 1 Προειδοποιήσεις ασφαλείας

ΠΕΡΙΕΧΟΜΕΝΑ. 1 Προειδοποιήσεις ασφαλείας ΠΕΡΙΕΧΟΜΕΝΑ 1 Προειδοποιήσεις ασφαλείας 1.1 Προειδοποίηση 1 1.2 Σημασία των συμβόλων προειδοποίησης ασφαλείας 2 1.3 Προειδοποιήσεις για το ηλεκτρικό ρεύμα 2 1.4 Προειδοποιήσεις για τη χρήση 3 1.5 Προειδοποιήσεις

Διαβάστε περισσότερα

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO C30

QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! VOLVO C30 VOLVO C30 QUICK GUIDE WEB EDITION ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Η εξοικείωση με νέο σας αυτοκίνητο μπορεί να αποτελέσει μια απολαυστική εμπειρία. Ανατρέξτε σε αυτό το φυλλάδιο Quick Guide για να εξοικειωθείτε

Διαβάστε περισσότερα

RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ

RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ RANGE ROVER EVOQUE ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 60 153 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ AC-72

ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ AC-72 ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ AC-72 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΑΡΟΥΣΙΑΣΗ ΠΡΟΪΟΝΤΟΣ Το ηλεκτρικό αμαξίδιο είναι εύκολο στη χρήση. Ο χρήστης μπορεί να μετακινήσει το αμαξίδιο μπροστά, πίσω ή να περιστραφεί στο ίδιο σημείο

Διαβάστε περισσότερα

RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL

RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL RANGE ROVER ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ Αρ. έκδοσης LRL 34 02 61 151 Εισαγωγή ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Αφιερώστε χρόνο για να διαβάσετε όλα τα ενημερωτικά έντυπα ιδιοκτήτη/χρήστη που παρέχονται με

Διαβάστε περισσότερα

13.350 900 300 12.150

13.350 900 300 12.150 ΜΟΝΤΕΛΟ/ΕΚΔΟΣΗ ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΤ. ΛΙΑΝΙΚΗ ΤΙΜΗ ΠΡΟΣΦΟΡΑ RENAULT ΔΩΡΕΑΝ ΟΦΕΛΟΣ ΑΠΟΣΥΡΣΗΣ ΤΕΛΙΚΗ ΠΡΟΤ. ΤΙΜΗ NEO CLIO Βενζίνη 0.9 TCe Energy 90hp Ecoleader Stop&Start Ηλεκτρονικός έλεγχος ευστάθειας

Διαβάστε περισσότερα

ΝΕΟ DOBLO CARGO.

ΝΕΟ DOBLO CARGO. ΝΕΟ DOBLO CARGO. www.fiatprofessional.gr ΝΕΟΣ ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ ΝΕΟ ΤΙΜΟΝΙ ΜΕ ΗΧΗΤΙΚΕΣ ΕΝΤΟΛΕΣ ΗΧΟΣΥΣΤΗΜΑ UCONNECT ΜΕ ΟΘΟΝΗ ΑΦΗΣ ΠΟΛΥΛΕΙΤΟΥΡΓΙΚΌ ΚΆΘΙΣΜΑ ΤΡΙΏΝ ΘΈΣΕΩΝ ΠΟΛΥΛΕΙΤΟΥΡΓΙΚΑ ΚΑΘΙΣΜΑΤΑ ΠΙΟ ΛΕΙΤΟΥΡΓΙΚΟ

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΗΛΕΚΤΡΙΚO ΑΜΑΞΙΔΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΑΡΟΥΣΙΑΣΗ ΠΡΟΪΟΝΤΟΣ Το ηλεκτρικό αμαξίδιο είναι εύκολο στη χρήση. Ο χρήστης μπορεί να κινήσει το αμαξίδιο μπροστά, πίσω ή να περιστραφεί στο ίδιο σημείο και όλα αυτά

Διαβάστε περισσότερα

09/2012 99000-SPLAS-012 multimedia

09/2012 99000-SPLAS-012 multimedia 09/2012 99000-SPLAS-012 multimedia 09/2012 99000-SPLAS-012 multimedia ΣΦΑΚΙΑΝΑΚΗΣ Α.Ε.Β.Ε. ΣΙΔΗΡΟΚΑΣΤΡΟΥ 5, ΑΘΗΝΑ 24ΩΡΗ ΓΡΑΜΜΗ ΕΞΥΠΗΡΕΤΗΣΗΣ ΤΗΛ.: 210 9988168 www.suzuki.gr 20 1 2 3 4 5 6 7 8 9 10 11 12

Διαβάστε περισσότερα

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Η Carrier έχει αναλάβει τη δέσμευση να βελτιώνει συνεχώς τα προϊόντα της σύμφωνα με τα εθνικά και διεθνή πρότυπα, ώστε να εξασφαλίζονται τα υψηλότερα πρότυπα ποιότητας

Διαβάστε περισσότερα

Συναγερμός μοτοσυκλέτας

Συναγερμός μοτοσυκλέτας Συναγερμός μοτοσυκλέτας Με επιφύλαξη κάθε δικαιώματος. Το εμπορικό σήμα, η ευρεσιτεχνία και τα πνευματικά δικαιώματα ανήκουν στη Steelmate Co., Ltd. Διατηρείται το δικαίωμα αλλαγής σχεδίων και προδιαγραφών.

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΘΕΡΜΟΣΤΑΤΗ/ΧΕΙΡΙΣΤΗΡΙΟΥ

ΟΔΗΓΙΕΣ ΘΕΡΜΟΣΤΑΤΗ/ΧΕΙΡΙΣΤΗΡΙΟΥ ΟΔΗΓΙΕΣ ΘΕΡΜΟΣΤΑΤΗ/ΧΕΙΡΙΣΤΗΡΙΟΥ Περιγραφή Προϊόντος Το ψηφιακό χειριστήριο/θερμοστάτης JH χρησιμοποιείται κυρίως στην ηλεκτροθερμική θέρμανση για τον έλεγχο της θερμοκρασίας. Μπορεί να εγκατασταθεί τόσο

Διαβάστε περισσότερα

WEB EDITION QUICK GUIDE

WEB EDITION QUICK GUIDE WEB EDITION QUICK GUIDE ΚΑΛΩΣ ΗΛΘΑΤΕ ΣΤΟ ΝΕΟ ΣΑΣ VOLVO! Αυτός ο φάκελος περιέχει τις πιο κοινές λειτουργίες που διαθέτει το αυτοκίνητό σας. Το εγχειρίδιο κατόχου και τα υπόλοιπα εγχειρίδια περιέχουν οδηγίες

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πριν τη χρήση διαβάστε προσεκτικά τις οδηγίες για να αποφύγετε κινδύνους κατά τη χρήση και κρατήστε τες για μελλοντικές αναφορές

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πριν τη χρήση διαβάστε προσεκτικά τις οδηγίες για να αποφύγετε κινδύνους κατά τη χρήση και κρατήστε τες για μελλοντικές αναφορές ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πριν τη χρήση διαβάστε προσεκτικά τις οδηγίες για να αποφύγετε κινδύνους κατά τη χρήση και κρατήστε τες για μελλοντικές αναφορές Περιεχόμενα 1. Ζωτικής σημασίας πληροφορίες - Διαβάστε τώρα

Διαβάστε περισσότερα

DRIVING SCOOL Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ

DRIVING SCOOL Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ DRIVING SCOOL L Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ Σύντομος Εξωτερικός Έλεγχος o Καθαρά τζάμια Κοιτάμε τα λάστιχα να έχουν αέρα. o Καθαρά φώτα Το βάθος πέλματος 1,6 χιλ. o Ελέγχουμε αν έχει γρατσουνιές, ρωγμές

Διαβάστε περισσότερα
