1

2 Πρόλογος Έχει καταβληθεί κάθε προσπάθεια, για να διασφαλιστεί ότι οι πληροφορίες αυτού του εγγράφου είναι πλήρεις, ακριβείς και ενημερωμένες. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για τα αποτελέσματα σφαλμάτων που βρίσκονται πέρα από τον έλεγχό του. Επίσης, ο κατασκευαστής δεν μπορεί να εγγυηθεί ότι οι αλλαγές στο λογισμικό και στον εξοπλισμό που γίνονται από άλλους κατασκευαστές και αναφέρονται σε αυτό τον οδηγό δεν θα επηρεάσουν την εφαρμοσιμότητα των πληροφοριών σε αυτόν. Η αναφορά προϊόντων λογισμικού που κατασκευάζονται από άλλες εταιρείες δεν συνιστά απαραίτητα έγκριση εκ μέρους του κατασκευαστή. Παρόλο που έχει καταβληθεί κάθε προσπάθεια, ώστε το παρόν εγχειρίδιο να είναι όσο το δυνατόν πιο ακριβές και χρήσιμο, δεν παρέχουμε καμία εγγύηση οποιουδήποτε τύπου, ρητή ή σιωπηρή, σχετικά με την ακρίβεια ή την πληρότητα του πληροφοριών που περιέχει. Τα πιο ενημερωμένα προγράμματα οδήγησης και εγχειρίδια διατίθενται στη διεύθυνση: Copyright 202 OKI Data Corporation. Με την επιφύλαξη παντός δικαιώματος. Η επωνυμία OKI είναι κατοχυρωμένο εμπορικό σήμα της OKI Electric Industry Co., Ltd. Η επωνυμία OKI Printing Solutions είναι εμπορικό σήμα της OKI Data Corporation. Η επωνυμία Energy Star είναι εμπορικό σήμα της Υπηρεσίας Προστασίας Περιβάλλοντος των Ηνωμένων Πολιτειών. Οι επωνυμίες Microsoft, MS-DOS και Windows είναι κατοχυρωμένα εμπορικά σήματα της Microsoft Corporation. Οι επωνυμίες Apple, Macintosh, Mac και Mac OS είναι κατοχυρωμένα εμπορικά σήματα της Apple Inc. Άλλα ονόματα προϊόντων και εμπορικές επωνυμίες είναι κατοχυρωμένα εμπορικά σήματα ή εμπορικά σήματα των αντίστοιχων κατόχων τους. Στο πλαίσιο του προγράμματος Energy Star, ο κατασκευαστής έχει καθορίσει ότι το προϊόν αυτό πληροί τις κατευθυντήριες οδηγίες Energy Star για την ενεργειακή απόδοση. Σημείωση: Μη συμμόρφωση (όταν χρησιμοποιείται Κάρτα ιασύνδεσης ικτύου). Το προϊόν αυτό συμμορφώνεται με τις απαιτήσεις των Οδηγιών 2004/08/ΕΚ (EMC), 2006/95/ΕΚ (LVD) και 20/65/ΕE (ROHS) του Συμβουλίου, όπως τροποποιήθηκαν ανάλογα με την περίπτωση, για την προσέγγιση των νομοθεσιών των κρατών μελών σχετικά με την ηλεκτρομαγνητική συμβατότητα, τη χαμηλή τάση και τον περιορισμό χρήσης επικίνδυνων ουσιών. Το προϊόν αυτό συμμορφώνεται προς το πρότυπο EN55022 Κλάσης B. Ωστόσο, όταν είναι εξοπλισμένο με την προαιρετική κάρτα διασύνδεσης δικτύου, την κάρτα σειριακής διασύνδεσης RS-232 C ή τον προαιρετικό αυτόματο τροφοδότη κομμένων φύλλων χαρτιού, η συμμόρφωση με το πρότυπο EN55022 είναι κλάσης A. Σε ένα οικιακό περιβάλλον, αυτή η διαμόρφωση ενδέχεται να προκαλέσει παρεμβολές ραδιοσυχνοτήτων, σε αυτήν την περίπτωση ο χρήστης ίσως απαιτηθεί να λάβει τα κατάλληλα μέτρα. Για την αξιολόγηση της συμμόρφωσης του προϊόντος με τις απαιτήσεις της οδηγίας EMC 2004/08/ΕΚ χρησιμοποιήθηκαν τα παρακάτω καλώδια. Η συμμόρφωση μπορεί να επηρεαστεί από τη χρήση διαφορετικών διαμορφώσεων. ΤEΠΟΣ ΚΑΛΩ IΟΥ ΜΗΚΟΣ (ΜΕΤΡΑ) ΠΥΡΗΝΑΣ ΘΩΡΑΚΙΣΗ Τροφοδοσία,8 USB 5,0 Σειριακή σύνδεση,5 Παράλληλη σύνδεση 5,0 LAN 2, Πρόλογος > 2

3 Κατασκευαστής OKI Data Corporation, Shibaura, Minato-ku, Tokyo , Japan Εισαγωγέας για την ΕΕ/εξουσιοδοτημένος αντιπρόσωπος OKI Europe Limited Blays House Wick Road Egham Surrey, TW20 0HJ United Kingdom Για πωλήσεις, υποστήριξη και γενικές ερωτήσεις, επικοινωνήστε με τον τοπικό διανομέα. Πληροφορίες σχετικά με το περιβάλλον Κατασκευαστής > 3

4 Περιεχόμενα Πρόλογος Κατασκευαστής Εισαγωγέας για την ΕΕ/εξουσιοδοτημένος αντιπρόσωπος Πληροφορίες σχετικά με το περιβάλλον Περιεχόμενα Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις Εισαγωγή Πληροφορίες για τον παρόντα οδηγό Ηλεκτρονική χρήση Εκτύπωση σελίδων Έναρξη χρήσης Θέση Αποσυσκευασία Εγκατάσταση της κασέτας κορδέλας Χειρισμός της κασέτας κορδέλας Ενεργοποίηση του εκτυπωτή σας Απενεργοποίηση του εκτυπωτή σας Συνδέσεις υπολογιστή Παράλληλες USB Τοποθέτηση χαρτιού Προγράμματα οδήγησης εκτυπωτή Εξομοιώσεις Εκτύπωση από τον υπολογιστή OKI DIPUS Έλεγχος του εκτυπωτή με τη χρήση του DIPUS Χρήση του εκτυπωτή σας Εξαρτήματα: Πίσω τροφοδοσία (συνεχές χαρτί) Εξαρτήματα: Επάνω τροφοδοσία (μονά φύλλα) Τοποθέτηση χαρτιού Πίσω τροφοδοσία Επάνω τροφοδοσία (μονά φύλλα) Top of Form (TOF - Αρχή φόρμας) Forms tear-off (Σκίσιμο για φόρμες) Ρύθμιση αρχής φόρμας (TOF) Προσωρινή αλλαγή της αρχής φόρμας Επαναφορά της αρχής φόρμας στην εργοστασιακή προεπιλογή Δυνατότητα Forms tear-off (Σκίσιμο για φόρμες) Πιθανά προβλήματα με τα πακέτα λογισμικού Αλλαγή της ρύθμισης σκισίματος για φόρμες Χειροκίνητο σκίσιμο για φόρμες Εκκαθάριση χαρτιού Αλλαγή διαδρομών χαρτιού Συνεχές χαρτί σε μονά φύλλα Μονά φύλλα σε συνεχές χαρτί Κενό κεφαλής εκτύπωσης Ποιότητα εκτύπωσης Πλάτος χαρακτήρων Επαναφορά εκτυπωτή Αλλαγή εξομοιώσεων Περιεχόμενα > 4

5 Λειτουργία μενού Πλήκτρα Λειτουργίας μενού Είσοδος και έξοδος στη/από τη λειτουργία μενού Επαναφορά του μενού στην εργοστασιακή προεπιλογή Εκτύπωση των ρυθμίσεων μενού Εκτύπωση όλων των ρυθμίσεων μενού Αλλαγή των ρυθμίσεων μενού Ρυθμίσεις μενού Συντήρηση Αντικατάσταση της κασέτας κορδέλας Χειρισμός της κασέτας κορδέλας Καθαρισμός του εκτυπωτή σας Εξωτερικό του εκτυπωτή Καθαρισμός του περιβλήματος Αντιμετώπιση προβλημάτων Αποκατάσταση εμπλοκών χαρτιού Εμπλοκές πίσω τροφοδοσίας Πίσω τροφοδοσία, επαναλαμβανόμενες εμπλοκές χαρτιού Εμπλοκές χαρτιού μονού φύλλου Γενικά προβλήματα Ανταλλακτικά και αξεσουάρ Προδιαγραφές Ευρετήριο Στοιχεία επικοινωνίας OKI Περιεχόμενα > 5

6 Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις ΣΗΜΕΙΩΣΗ Μια σημείωση παρέχει πρόσθετες πληροφορίες, οι οποίες συμπληρώνουν το κύριο κείμενο. ΠΡΟΣΟΧΗ! Μια ένδειξη προσοχής παρέχει πρόσθετες πληροφορίες, οι οποίες εάν δεν εφαρμοστούν, μπορεί να προκληθεί δυσλειτουργία ή ζημιά στον εξοπλισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μια προειδοποίηση παρέχει πρόσθετες πληροφορίες, οι οποίες εάν δεν εφαρμοστούν, υπάρχει κίνδυνος τραυματισμού. Για να διασφαλιστεί η προστασία του προϊόντος και η πλήρης αξιοποίηση των λειτουργιών του, το μοντέλο αυτό έχει σχεδιαστεί για λειτουργία μόνο με γνήσιες κασέτες κορδέλας. Άλλες κασέτες κορδέλας, παρόλο που θεωρούνται «συμβατές», μπορεί να μη λειτουργούν, ενώ ακόμη και εάν λειτουργούν, μπορεί να μειωθεί η απόδοση του προϊόντος και η ποιότητα εκτύπωσης. Η χρήση μη γνήσιων προϊόντων μπορεί να οδηγήσει σε ακύρωση της εγγύησης. Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς ειδοποίηση. Όλα τα εμπορικά σήματα αναγνωρίζονται ως ιδιοκτησία των κατόχων τους. Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις > 6

7 Εισαγωγή Συγχαρητήρια για την αγορά αυτού του εκτυπωτή! Αυτός ο εκτυπωτής έχει σχεδιαστεί για να παρέχει ιδιαίτερα αξιόπιστη εκτύπωση ποιότητας επιστολής και γραφικά υψηλής ανάλυσης στο περιβάλλον εκτυπώσεων επιφάνειας εργασίας/γραφείου. Συνδυάζει τεχνολογία αιχμής κρουστικού εκτυπωτή σειριακής σύνδεσης, 9 ακίδων (ML5520ECO/ML552ECO) και 24 ακίδων (ML5590ECO/ML559ECO) με προηγμένα υλικά και υψηλού επιπέδου κατασκευή, ώστε να παρέχει υψηλές επιδόσεις και δυνατότητα διαφόρων εφαρμογών σε μια μονάδα μεγέθους επιφάνειας εργασίας. Ιδιαίτερη προσοχή δόθηκε στις ανάγκες εργονομίας και εφαρμογών, με αποτέλεσμα λειτουργία φιλική προς το χρήστη, για χειριστές διαφόρων τεχνικών ικανοτήτων. Πληροφορίες για τον παρόντα οδηγό Το παρόν εγχειρίδιο είναι ο οδηγός χρήστη (επισκεφθείτε την τοποθεσία web, για την πλέον ενημερωμένη έκδοση) του εκτυπωτή σας και αποτελεί τμήμα της συνολικής υποστήριξης χρηστών που αναφέρεται στη συνέχεια: > Εγχειρίδιο ασφάλειας εγκατάστασης: παρέχει πληροφορίες σε σχέση με την ασφαλή χρήση του εκτυπωτή. Πρόκειται για ένα έντυπο έγγραφο που περιλαμβάνεται στη συσκευασία του εκτυπωτή και το οποίο θα πρέπει να διαβάσετε πριν εγκαταστήσετε το μηχάνημα. > Οδηγός εγκατάστασης: περιγράφει τη διαδικασία αποσυσκευασίας, σύνδεσης και ενεργοποίησης του εκτυπωτή σας. Πρόκειται για ένα έντυπο έγγραφο που περιλαμβάνεται στη συσκευασία του εκτυπωτή. > Ο παρών Οδηγός χρήστη: παρέχει πληροφορίες για εξοικείωση με τον εκτυπωτή και βέλτιστη χρήση των πολυάριθμων λειτουργιών του. Επίσης, περιλαμβάνει οδηγίες για την αντιμετώπιση προβλημάτων και τη συντήρηση, ώστε να διασφαλιστεί η σωστή λειτουργία του προϊόντος. Αυτό το έγγραφο είναι ηλεκτρονικό και έχει αποθηκευτεί στο CD των εγχειριδίων. > Οδηγός διαμόρφωσης δικτύου: παρέχει λεπτομερείς τεχνικές πληροφορίες στους διαχειριστές δικτύου, ώστε να διαμορφώσουν τη διασύνδεση δικτύου που παρέχεται ως προαιρετικό εξάρτημα. Αυτό το έγγραφο είναι ηλεκτρονικό και έχει αποθηκευτεί στο CD που συνοδεύει την κάρτα διασύνδεσης δικτύου, η οποία παρέχεται ως προαιρετικό εξάρτημα. > Ηλεκτρονική βοήθεια: πληροφορίες σε ηλεκτρονική μορφή στις οποίες έχετε πρόσβαση από το πρόγραμμα οδήγησης του εκτυπωτή και το βοηθητικό πρόγραμμα λογισμικού. Ηλεκτρονική χρήση Αυτός ο οδηγός προορίζεται για ανάγνωση επί της οθόνης με χρήση του προγράμματος Adobe Acrobat Reader. Χρησιμοποιήστε τα εργαλεία πλοήγησης και προβολής του προγράμματος Acrobat. Μπορείτε να αποκτήσετε πρόσβαση σε συγκεκριμένες πληροφορίες με δύο τρόπους: > Στη λίστα σελιδοδεικτών στην κάτω αριστερή πλευρά της οθόνης σας, επιλέξτε το θέμα που σας ενδιαφέρει για να μεταβείτε σε αυτό. (Εάν δεν διατίθενται σελιδοδείκτες, χρησιμοποιήστε τα «Περιεχόμενα» στη σελίδα 4.) > Στη λίστα σελιδοδεικτών, επιλέξτε το Ευρετήριο για να μεταβείτε σε αυτό. (Εάν δεν διατίθενται σελιδοδείκτες, χρησιμοποιήστε τα «Περιεχόμενα» στη σελίδα 4.) Εντοπίστε τον όρο που σας ενδιαφέρει στο αλφαβητικό ευρετήριο και επιλέξτε τον αντίστοιχο αριθμό σελίδας για να μεταβείτε στη σελίδα που περιλαμβάνει τον όρο. Εισαγωγή > 7

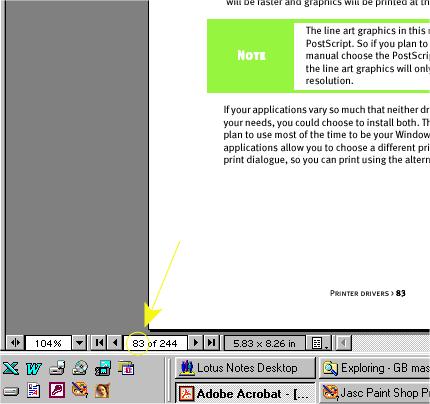

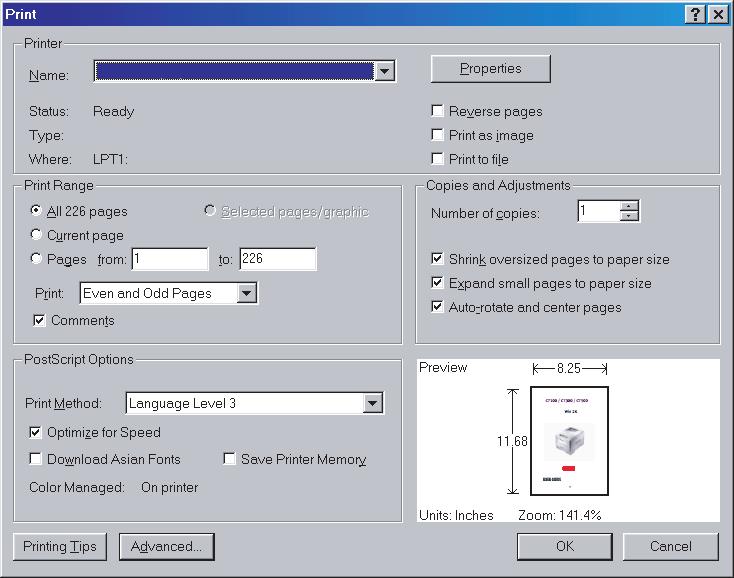

8 Εκτύπωση σελίδων Μπορείτε να εκτυπώσετε ολόκληρο το εγχειρίδιο, μεμονωμένες σελίδες ή ενότητες. Η διαδικασία είναι η εξής:. Από τη γραμμή εργαλείων, επιλέξτε File (Αρχείο), μετά Print (Εκτύπωση) (ή πατήστε τα πλήκτρα Ctrl + P). 2. Επιλέξτε τις σελίδες που θέλετε να εκτυπώσετε: (a) (b) All pages (Όλες), (), για ολόκληρο το εγχειρίδιο. Current page (Τρέχουσα σελίδα), (2), για τη σελίδα στην οποία βρίσκεστε. 2 3 (c) Pages from (Σελίδες από) και to (έως), (3), για το εύρος σελίδων που καθορίζετε πληκτρολογώντας τους αντίστοιχους αριθμούς σελίδας. 3. Επιλέξτε OK. Εισαγωγή > 8

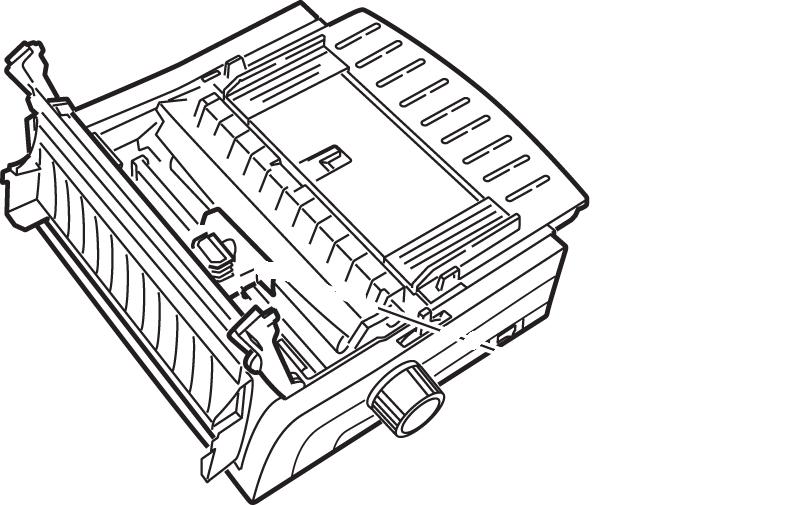

9 Έναρξη χρήσης Θέση > Τοποθετήστε τον εκτυπωτή σας σε μια σταθερή, στερεή επιφάνεια. > Αφήστε αρκετό χώρο γύρω από τον εκτυπωτή ώστε να έχετε εύκολη πρόσβαση στο κουμπί πλάκας και στις διάφορες διαδρομές τροφοδοσίας χαρτιού. > Βεβαιωθείτε ότι υπάρχει κατάλληλη γειωμένη πρίζα σε κοντινή απόσταση. Αποσυσκευασία > Σε περίπτωση που κάποια εξαρτήματα λείπουν, επικοινωνήστε αμέσως με τον πωλητή σας. > Φυλάξτε τα υλικά συσκευασίας και το χαρτόνι για την περίπτωση που θα χρειαστεί να στείλετε ή να μεταφέρετε τον εκτυπωτή σας. > Το καλώδιο διασύνδεσης και το χαρτί πωλούνται ξεχωριστά.. Εκτυπωτής 2. Κασέτα κορδέλας 3. Καλώδιο τροφοδοσίας 2 3. Αφαιρέστε τυχόν ταινία συσκευασίας, ύστερα πιάστε τα γλωσσίδια () και στα δύο άκρα του καλύμματος πρόσβασης και περιστρέψτε το όσο το δυνατόν περισσότερο προς το μπροστινό μέρος του εκτυπωτή. 2. Αφαιρέστε το εξάρτημα συγκράτησης της κεφαλής εκτύπωσης για την αποστολή. Έναρξη χρήσης > 9

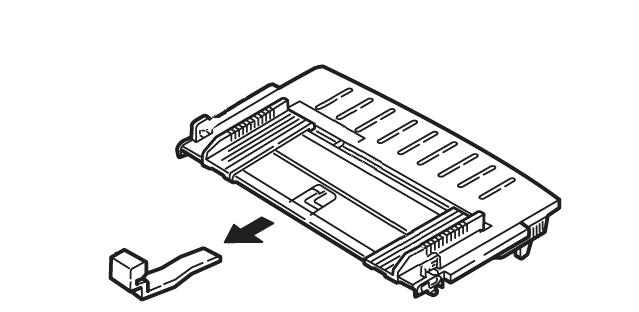

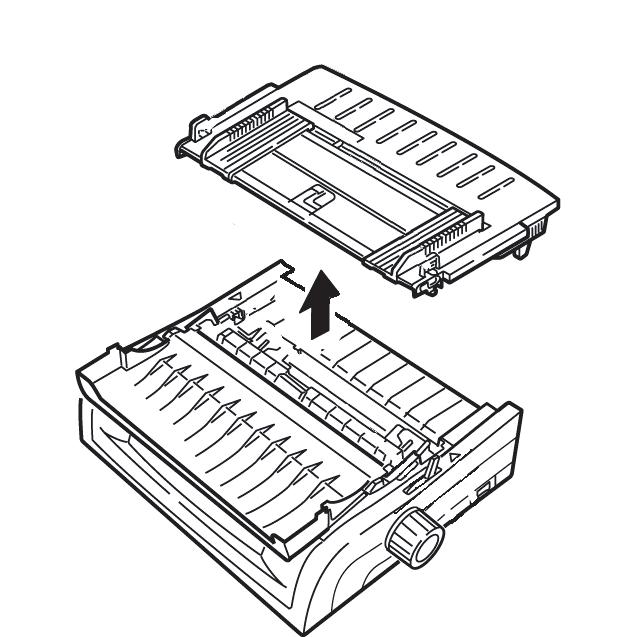

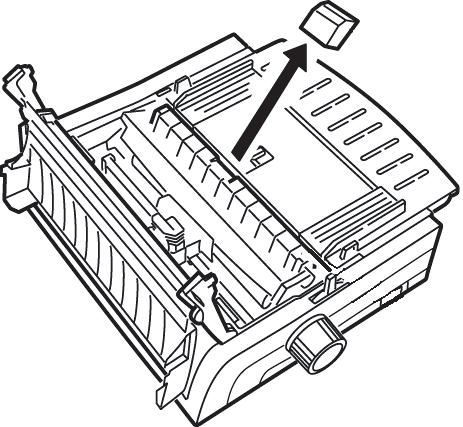

10 3. Αφαιρέστε το εξάρτημα συγκράτησης για την αποστολή από τη μονάδα κυλίνδρου ανύψωσης (). 4. Χρησιμοποιήστε τα γλωσσίδια () για να ανυψώσετε και να αφαιρέσετε τον οδηγό φύλλων, στη συνέχεια αφαιρέστε το εξάρτημα συγκράτησης για την αποστολή. 5. Επανατοποθετήστε τον οδηγό φύλλων: εισαγάγετε τα κλιπ που βρίσκονται σε κάθε πλευρά του διαχωριστή στις εγκοπές που επισημαίνονται με ένα τρίγωνο και, στη συνέχεια, πιέστε ώστε ο διαχωριστής να ασφαλίσει στη θέση του. Έναρξη χρήσης > 0

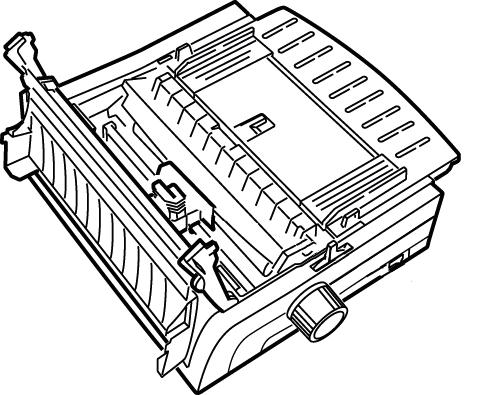

11 Εγκατάσταση της κασέτας κορδέλας ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι έχετε τη σωστή κορδέλα για να αντικαταστήσετε την κορδέλα του εκτυπωτή σας. Εάν τοποθετήσετε λάθος κορδέλα στον εκτυπωτή σας, δεν θα πραγματοποιείται εκτύπωση. Χειρισμός της κασέτας κορδέλας > Αφήνετε τις κασέτες κορδέλας που δεν χρησιμοποιείτε στις συσκευασίες τους, έως ότου τις χρειαστείτε. > Προσοχή, το μελάνι της κορδέλας μπορεί να αφήσει ανεξίτηλους λεκέδες. > Σε περίπτωση που πέσει μελάνι από την κορδέλα στο δέρμα ή σε ρούχα, συνήθως μπορείτε να το αφαιρέσετε με σαπούνι και νερό. Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος (θέση OFF).. Ανοίξτε το κάλυμμα πρόσβασης και κεντράρετε την κεφαλή εκτύπωσης (). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η κεφαλή εκτύπωσης ενδέχεται να ΚΑΙΕΙ. 2. Αφαιρέστε τη νέα κασέτα κορδέλας από τη συσκευασία της και τοποθετήστε την στην κεφαλή εκτύπωσης. ΠΡΟΣΟΧΗ! Μην αφαιρείτε το προστατευτικό περίβλημα της κορδέλας () από την κορδέλα. Έναρξη χρήσης >

12 3. Περιστρέψτε το κουμπί αντιστάθμισης () προς την κατεύθυνση του χαραγμένου βέλους, ώστε να τεντώσετε την κορδέλα, αν έχει χαλαρώσει. 4. Κλείστε το κάλυμμα πρόσβασης και ενεργοποιήστε τον εκτυπωτή (θέση ON). Ενεργοποίηση του εκτυπωτή σας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι λειτουργίες αυτής της συσκευής δεν καλύπτονται από την εγγύηση όταν η συσκευή είναι συνδεδεμένη σε UPS (Τροφοδοτικό αδιάλειπτης παροχής) ή/και αντιστροφέα. Η χρήση των εξαρτημάτων αυτών μπορεί να προκαλέσει βλάβη στη συσκευή. Μην χρησιμοποιείτε UPS ή/και αντιστροφέα.. Βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας του εκτυπωτή σας βρίσκεται στη θέση OFF. 2. Συνδέστε το συνδετήρα του καλωδίου τροφοδοσίας () στην είσοδο A/C (2) του εκτυπωτή. 3. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα 220/240 V A/C (3a) και ενεργοποιήστε την τροφοδοσία στην πρίζα (3b). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προσέχετε κατά την εισαγωγή ενός φις A/C με τρεις ακροδέκτες. Πριν το συνδέσετε, ελέγξτε τη θέση του ακροδέκτη FG. Τυχόν εσφαλμένη εισαγωγή μπορεί να προκαλέσει βλάβη, όχι μόνο στην κύρια μονάδα του εκτυπωτή, αλλά και στις περιφερειακές συσκευές, καθώς και ηλεκτροπληξία, καπνό και ανάφλεξη. 4. Ενεργοποιήστε τον διακόπτη τροφοδοσίας του εκτυπωτή (θέση ON). 5. Βεβαιωθείτε ότι η λυχνία τροφοδοσίας στον πίνακα ελέγχου είναι αναμμένη. Έναρξη χρήσης > 2

13 Απενεργοποίηση του εκτυπωτή σας. Απενεργοποιήσετε το διακόπτη τροφοδοσίας του εκτυπωτή (θέση OFF). 2. Απενεργοποιήστε την τροφοδοσία από την πρίζα (a) και μετά αποσυνδέστε από την πρίζα (b). a b Αποσυνδέστε το συνδετήρα του καλωδίου τροφοδοσίας (2) από τον εκτυπωτή (3). Συνδέσεις υπολογιστή Ο εκτυπωτής σας είναι εξοπλισμένος με δύο τυπικές διασυνδέσεις δεδομένων. ΠΡΟΣΟΧΗ! Σε καμία περίπτωση μην επιχειρήσετε να χρησιμοποιήσετε ταυτόχρονα τις παράλληλες θύρες και τις θύρες USB. Παράλληλες > Για απευθείας σύνδεση σε έναν υπολογιστή. Αυτή η θύρα απαιτεί παράλληλο καλώδιο αμφίδρομης επικοινωνίας συμβατό με IEEE 284. Βεβαιωθείτε ότι τόσο ο εκτυπωτής όσο και ο υπολογιστής είναι απενεργοποιημένοι (θέση OFF).. Συνδέστε ένα κατάλληλο καλώδιο αμφίδρομης επικοινωνίας στον παράλληλο συνδετήρα στο πίσω μέρος του εκτυπωτή. Στη συνέχεια συνδέστε και ασφαλίστε το καλώδιο στον υπολογιστή σας. 2. Επανενεργοποιήστε τον εκτυπωτή και τον υπολογιστή. Έναρξη χρήσης > 3

14 USB > Για σύνδεση σε έναν υπολογιστή με λειτουργικό σύστημα Windows 2000 ή νεότερη έκδοση. Αυτή η θύρα απαιτεί θωρακισμένο καλώδιο μήκους 5m συμβατό με έκδοση USB 2.0. Βεβαιωθείτε ότι τόσο ο εκτυπωτής όσο και ο υπολογιστής είναι απενεργοποιημένοι (θέση OFF).. Συνδέστε ένα κατάλληλο καλώδιο USB στον εκτυπωτή. Στη συνέχεια συνδέστε το καλώδιο στον υπολογιστή σας. 2. Επανενεργοποιήστε τον υπολογιστή και τον εκτυπωτή. Οι ακόλουθες διασυνδέσεις διατίθενται ως προαιρετικά εξαρτήματα και περιγράφονται στα συνοδευτικά έγγραφα εγκατάστασης: > Σειριακή διασύνδεση RS-232 C > Σύνδεση δικτύου 00BASE-TX/0BASE-T ΣΗΜΕΙΩΣΗ > Ανατρέξτε στον Οδηγό διαμόρφωσης δικτύου για να ρυθμίσετε τη σύνδεση δικτύου. > Δεν συνιστάται η χρήση της παράλληλης θύρας ή της θύρας USB όταν έχει εγκατασταθεί το RS-232C ή η προαιρετική κάρτα διασύνδεσης δικτύου σε αυτό το προϊόν. Έναρξη χρήσης > 4

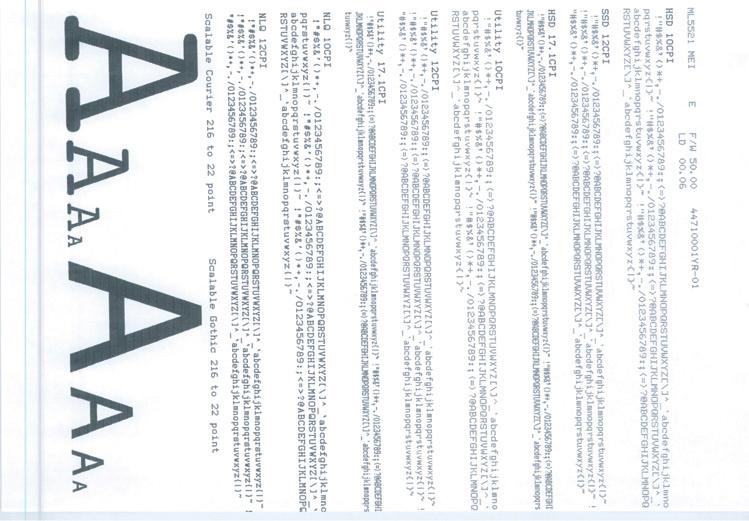

15 Τοποθέτηση χαρτιού Για οδηγίες σχετικά με την τοποθέτηση χαρτιού, ανατρέξτε στην ενότητα «Τοποθέτηση χαρτιού» στη σελίδα 20. Δοκιμή του εκτυπωτή > Έλεγχος δείγματος γραμματοσειράς > Έλεγχος συνεχόμενων χαρακτήρων ASCII > Λειτουργία δεκαεξαδικής προβολής Έλεγχος δείγματος γραμματοσειράς ΠΡΟΣΟΧΗ! Μοντέλο με πλατιά κεφαλή: ML552ECO/ML559ECO: Εάν χρησιμοποιείτε χαρτί 8,5 ιντσών για την εκτέλεση των ελέγχων, βεβαιωθείτε ότι η επιλογή πλάτους χαρτιού στο μενού εκτυπωτή έχει ρυθμιστεί στις 8,5 ίντσες. Διαφορετικά, η εκτύπωση στην πλάκα μπορεί να προκαλέσει ζημιά στον εκτυπωτή. Ανατρέξτε στην ενότητα «Λειτουργία μενού» στη σελίδα 43 για περισσότερες πληροφορίες. Ο Έλεγχος δείγματος γραμματοσειράς εκτυπώνει ένα δείγμα των τυπικών γραμματοσειρών του εκτυπωτή. Στην κορυφή της σελίδας εκτύπωσης αναγράφεται το μοντέλο εκτυπωτή, η εξομοίωση, ο κωδικός χώρας, η διασύνδεση και το επίπεδο έκδοσης υλικολογισμικού. Βεβαιωθείτε ότι έχετε τοποθετήσει χαρτί.. Απενεργοποιήστε τον εκτυπωτή. 2. Πιέστε και κρατήστε πατημένο το πλήκτρο LF ενώ ενεργοποιείτε ξανά τον εκτυπωτή. Ο εκτυπωτής θα εκτυπώσει μια σελίδα δειγμάτων γραμματοσειρών και ο έλεγχος τερματίζεται. Έναρξη χρήσης > 5

16 Έλεγχος συνεχόμενων χαρακτήρων ASCII ΠΡΟΣΟΧΗ! Μοντέλο με πλατιά κεφαλή ML552ECO/ML559ECO: Εάν χρησιμοποιείτε χαρτί 8,5 ιντσών για την εκτέλεση των ελέγχων, βεβαιωθείτε ότι η επιλογή πλάτους χαρτιού στο μενού εκτυπωτή έχει ρυθμιστεί στις 8,5 ίντσες. Διαφορετικά, η εκτύπωση στην πλάκα μπορεί να προκαλέσει ζημιά στον εκτυπωτή. Ανατρέξτε στην ενότητα «Λειτουργία μενού» στη σελίδα 43 για περισσότερες πληροφορίες. Ο έλεγχος συνεχόμενων χαρακτήρων ASCII παράγει μια συνεχή εκτύπωση και των 96 χαρακτήρων ASCII σε ένα κυλιόμενο μοτίβο, σε οποιαδήποτε οικογένεια γραμματοσειρών έχει επιλεγεί (προεπιλογή ML552ECO = Utility, ML559ECO προεπιλογή = LQ Courier). Στην κορυφή της σελίδας εκτύπωσης αναγράφεται το μοντέλο εκτυπωτή, η εξομοίωση, ο κωδικός χώρας και το επίπεδο έκδοσης υλικολογισμικού. Βεβαιωθείτε ότι έχετε τοποθετήσει συνεχές χαρτί.. Απενεργοποιήστε τον εκτυπωτή. 2. Πιέστε και κρατήστε πατημένο το πλήκτρο QUIET/TOF ενώ ενεργοποιείτε ξανά τον εκτυπωτή. (Εάν ο εκτυπωτής επανενεργοποιηθεί χωρίς να ξεκινήσει η δοκιμαστική εκτύπωση συνεχόμενων χαρακτήρων ASCII, αυτό οφείλεται στο ότι δεν κρατήσατε πατημένο το πλήκτρο QUIET/TOF για αρκετό χρόνο.) Ο εκτυπωτής εκτυπώνει συνεχώς το κείμενο συνεχόμενων χαρακτήρων ASCII. 3. Πιέστε το πλήκτρο SEL για τερματίσετε τον έλεγχο. Έναρξη χρήσης > 6

17 Λειτουργία δεκαεξαδικής προβολής Όταν ο εκτυπωτής έχει τοποθετηθεί σε λειτουργία δεκαεξαδικής προβολής, όλα τα δεδομένα που λαμβάνονται, συμπεριλαμβανομένων των εντολών κειμένου και εκτυπωτή, εκτυπώνονται τόσο σε δεκαεξαδική μορφή όσο και σε μορφή ASCII. Για παράδειγμα, η ακόλουθη γραμμή κώδικα BASIC LPRINT CHR$ (27); 0 ;CHR$ (30); THIS IS AN EXAMPLE OF A HEXADECIMAL DUMP. θα εκτυπωθεί ως εξής: ΣΗΜΕΙΩΣΗ Στη μορφή ASCII, όλοι οι μη εκτυπώσιμοι χαρακτήρες εμφανίζονται ως τελείες. Για να ενεργοποιήσετε τη λειτουργία δεκαεξαδικής προβολής: Βεβαιωθείτε ότι έχετε τοποθετήσει χαρτί.. Απενεργοποιήστε τον εκτυπωτή. 2. Κρατήστε πατημένα τα πλήκτρα SEL και FF/LOAD για αρκετά δευτερόλεπτα, ενώ ενεργοποιείτε τον εκτυπωτή. Για να βγείτε από τη λειτουργία δεκαεξαδικής προβολής:. Πιέστε το πλήκτρο SEL. ή Απενεργοποιήστε και μετά ενεργοποιήστε ξανά τον εκτυπωτή. Έναρξη χρήσης > 7

18 Προγράμματα οδήγησης εκτυπωτή Το πρόγραμμα οδήγησης του εκτυπωτή σας παρέχεται στο CD, το οποίο περιλαμβάνεται μαζί με τον εκτυπωτή. Μπορείτε είτε να φορτώσετε το πρόγραμμα οδήγησης είτε να επιλέξετε ένα από τα συμβατά προγράμματα οδήγησης, που παρατίθενται παρακάτω, στην εφαρμογή λογισμικού σας.. Τοποθετήστε το CD στη μονάδα CD-ROM. 2. Επιλέξτε Language (Γλώσσα). 3. Επιλέξτε I agree (Συμφωνώ), για να αποδεχθείτε τους όρους της Άδειας χρήσης του λογισμικού. 4. Όταν εμφανιστεί το παράθυρο Menu Installer (Πρόγραμμα εγκατάστασης μενού), επιλέξτε το κουμπί Install Driver (Εγκατάσταση προγράμματος οδήγησης). 5. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη. Εξομοιώσεις ΣΗΜΕΙΩΣΗ Εάν το CD δεν αναπαραχθεί αυτόματα, επιλέξτε Start (Έναρξη) > Run (Εκτέλεση) > Browse (Αναζήτηση), στη συνέχεια κάντε αναζήτηση στη μονάδα CD-ROM σας, κάντε διπλό κλικ στο αρχείο Setup.exe και επιλέξτε OK. Η εργοστασιακά προεπιλεγμένη εξομοίωση για τον εκτυπωτή σας είναι: ΜΟΝΤΕΛΟ ML5520ECO/ML552ECO ML5590ECO/ML559ECO ΕΞΟΜΟΙΩΣΗ (ΠΡΟΕΠΙΛΟΓΗ) IBM PPR EPSON LQ Εάν επιθυμείτε να αλλάξετε την εξομοίωση, ανατρέξτε στην ενότητα «Αλλαγή εξομοιώσεων» στη σελίδα 42. Εκτύπωση από τον υπολογιστή Όταν εκτυπώνετε στον εκτυπωτή σας από, για παράδειγμα, μια εφαρμογή Windows του υπολογιστή σας, κάντε τις επιλογές εκτύπωσης που θέλετε από τα παράθυρα του προγράμματος οδήγησης, που εμφανίζονται στην οθόνη. Αυτά τα παράθυρα προγράμματος οδήγησης έχουν σχεδιαστεί για εύκολη και διαισθητική χρήση, ενώ μπορείτε να βρείτε διαθέσιμη συμπληρωματική ηλεκτρονική βοήθεια επιλέγοντας το κουμπί βοήθειας κάθε παραθύρου. OKI DIPUS Το βοηθητικό πρόγραμμα OKI DIPUS σάς επιτρέπει απομακρυσμένη πρόσβαση στις ρυθμίσεις του εκτυπωτή, μέσω της χρήσης των διαθέσιμων εφαρμογών. Μπορείτε να αποκτήσετε πρόσβαση στο DIPUS με την εντολή Start (Έναρξη) > All Programs (Όλα τα προγράμματα) > Okidata > OKI DIPUS. Έλεγχος του εκτυπωτή με τη χρήση του DIPUS Υπάρχουν τέσσερα βοηθητικά προγράμματα διαθέσιμα στο OKI DIPUS. Κάθε βοηθητικό πρόγραμμα παρέχει πρόσβαση στις ρυθμίσεις του εκτυπωτή από τον υπολογιστή σας. Χρησιμοποιώντας αυτά τα βοηθητικά προγράμματα, μπορείτε να αλλάξετε τις ρυθμίσεις των πλήκτρων, τις ρυθμίσεις των μενού, τις ρυθμίσεις αρχής φόρμας αλλά και να δείτε την τρέχουσα κατάσταση του εκτυπωτή. Οποιεσδήποτε αλλαγές που κάνετε μπορούν στη συνέχεια να φορτωθούν στον εκτυπωτή και έτσι να αποθηκευτούν στον εκτυπωτή ως νέες ρυθμίσεις. Αυτά τα βοηθητικά προγράμματα αποτελούν εναλλακτική λύση αντί για τον πίνακα χειριστή του εκτυπωτή. Προγράμματα οδήγησης εκτυπωτή > 8

19 Βοηθητικό πρόγραμμα ρύθμισης πλήκτρων Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε πλήκτρα στον πίνακα χειριστή του εκτυπωτή. Κάθε πλήκτρο και η λειτουργία του περιγράφονται σε μια προβολή μηνύματος. Βοηθητικό πρόγραμμα ρύθμισης μενού Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε να δείτε και να αλλάξετε τις ρυθμίσεις Μενού του εκτυπωτή σας. Παρακολούθηση κατάστασης Το βοηθητικό πρόγραμμα Status Monitor (Παρακολούθηση κατάστασης) σάς επιτρέπει να δείτε την τρέχουσα κατάσταση του εκτυπωτή σας, για παράδειγμα On-line (σε σύνδεση), On-line (power saving) (Σε σύνδεση (εξοικονόμηση ενέργειας)) κ.ο.κ. Σε περίπτωση σφάλματος εκτυπωτή, θα εμφανιστεί επίσης ένα μήνυμα προειδοποίησης. Βοηθητικό πρόγραμμα ρύθμισης πρώτης γραμμής εκτύπωσης (TOF) Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε τώρα να ρυθμίσετε την πρώτη γραμμή εκτύπωσης (TOF) για κάθε σελίδα. Αυτό το βοηθητικό πρόγραμμα σας επιτρέπει να επεξεργάζεστε ξεχωριστά κάθε εργασία εκτύπωσης. Για λεπτομερείς πληροφορίες σχετικά με κάθε βοηθητικό πρόγραμμα και τις διάφορες ρυθμίσεις που περιλαμβάνει, ανατρέξτε στην ηλεκτρονική βοήθεια, επιλέγοντας το κουμπί Βοήθειας κάθε παραθύρου. Προγράμματα οδήγησης εκτυπωτή > 9

20 Χρήση του εκτυπωτή σας Εξαρτήματα: Πίσω τροφοδοσία (συνεχές χαρτί) Ο αριθμός σειράς του εκτυπωτή σας αναγράφεται σε μια ετικέτα, που βρίσκεται στο πίσω μέρος του εκτυπωτή Οδηγός φύλλων 2. Μοχλός χαρτιού 3. Διακόπτης ON-OFF 4. Κουμπί πλάκας 5. Πίνακας ελέγχου 6. Ηχομονωτικό κάλυμμα 7. Κάλυμμα πρόσβασης Εξαρτήματα: Επάνω τροφοδοσία (μονά φύλλα) Οδηγοί χαρτιού 2. Οδηγός φύλλων 3. Μοχλός χαρτιού 4. Διακόπτης ON-OFF 5. Κουμπί πλάκας 6. Πίνακας ελέγχου 7. Ηχομονωτικό κάλυμμα ΣΗΜΕΙΩΣΗ Για εκτύπωση σε μονό χαρτί, ο μοχλός χαρτιού πρέπει να βρίσκεται στη μεσαία θέση. Τοποθέτηση χαρτιού Πίσω τροφοδοσία Εάν υπάρχει χαρτί στη διαδρομή χαρτιού, αφαιρέστε το πριν τοποθετήσετε το χαρτί πίσω τροφοδοσίας. 2. Μοχλός κλειδώματος 2. Επάνω κάλυμμα τράκτορα 3. Ακίδες 3 Χρήση του εκτυπωτή σας > 20

21 Τοποθέτηση χαρτιού πίσω τροφοδοσίας από το πίσω μέρος του εκτυπωτή Σε αυτές οι οδηγίες θεωρείται δεδομένο ότι έχετε άμεση πρόσβαση στο πίσω μέρος του εκτυπωτή. Εάν αυτό δεν συμβαίνει, ανατρέξτε στην ενότητα «Τοποθέτηση χαρτιού πίσω τροφοδοσίας από το μπροστινό μέρος του εκτυπωτή» στη σελίδα 25. Βεβαιωθείτε ότι ο μοχλός χαρτιού βρίσκεται μπροστά (θέση με την ένδειξη «REAR»).. Ανοίξτε το κάλυμμα πρόσβασης (). 2. Πιάστε τον οδηγό φύλλων (). Ανυψώστε τον ελαφρά, μετά σύρετέ τον ξανά πίσω στη θέση του. 2 Χρήση του εκτυπωτή σας > 2

22 3. Περιστρέψτε τον οδηγό φύλλων προς τα μπροστά και αφήστε τον απαλά να ακουμπήσει στη μονάδα κυλίνδρου (2). Εάν σπρώξετε τον οδηγό φύλλων με υπερβολική δύναμη πάνω στη μονάδα κυλίνδρου, μπορεί να την βγάλετε από τη θέση της. Σε αυτήν την περίπτωση, φροντίστε να επανατοποθετήσετε τη μονάδα κυλίνδρου στη θέση της, πριν συνεχίσετε. 4. Από το πίσω μέρος του εκτυπωτή, εντοπίστε τους τράκτορες (). 5. Ανοίξτε τους μοχλούς κλειδώματος () και μετακινήστε τον δεξιό τράκτορα (όπως κοιτάτε από το πίσω μέρος του εκτυπωτή) στο σημάδι αναφοράς (2) προσαρμόζοντας το πλάτος του χαρτιού που τοποθετείτε. Στη συνέχεια κλείστε το μοχλό κλειδώματος στον δεξιό τράκτορα: ΣΗΜΕΙΩΣΗ Η μετακίνηση του δεξιού τράκτορα περιορίζεται, ώστε να διασφαλίζεται ότι το χαρτί καλύπτει τον αισθητήρα χαρτιού. Χρήση του εκτυπωτή σας > 22

23 6. Ανοίξτε τα καλύμματα τράκτορα. 7. Τοποθετήστε συνεχές χαρτί στις πρώτες δύο ακίδες του κάθε τράκτορα. ΣΗΜΕΙΩΣΗ Πρέπει να φροντίζετε ώστε σε κάθε μία από τις ακίδες να συγκρατείται ίδιος αριθμός οπών χαρτιού. Σε αντίθετη περίπτωση, το χαρτί θα περάσει στραβά και θα προκληθεί εμπλοκή. 8. Κλείστε το κάλυμμα του δεξιού τράκτορα. Χρήση του εκτυπωτή σας > 23

24 9. Ρυθμίστε τον αριστερό τράκτορα έως ότου οι οπές στο χαρτί να κεντραριστούν στις ακίδες, στη συνέχεια κλειδώστε το μοχλό και κλείστε το κάλυμμα του αριστερού τράκτορα. ΣΗΜΕΙΩΣΗ Εάν το χαρτί είναι υπερβολικά χαλαρό ή σφιχτό, μπορεί να προκληθούν εμπλοκές. 0. Χαμηλώστε τον οδηγό φύλλων και σύρετέ τον προς το μπροστινό μέρος του εκτυπωτή, έως ότου τα σημάδια ευθυγραμμιστούν.. Τοποθετήστε τον οδηγό τοποθέτησης στον οδηγό φύλλων στη μονάδα κυλίνδρου ανύψωσης. 2. Πιέστε το πλήκτρο FF/LOAD. ΣΗΜΕΙΩΣΗ Η εργοστασιακά προεπιλεγμένη ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου πρέπει να ξεκινάει η εκτύπωση) είναι ίντσα κάτω από το επάνω μέρος της σελίδας. Για να αλλάξετε τη ρύθμιση, ανατρέξτε στην ενότητα «Top of Form (TOF - Αρχή φόρμας)» στο προηγούμενο κεφάλαιο. Χρήση του εκτυπωτή σας > 24

25 Τοποθέτηση χαρτιού πίσω τροφοδοσίας από το μπροστινό μέρος του εκτυπωτή Σε αυτές οι οδηγίες θεωρείται δεδομένο ότι δεν έχετε άμεση πρόσβαση στο πίσω μέρος του εκτυπωτή. Εάν έχετε πρόσβαση, επιστρέψτε στην ενότητα «Τοποθέτηση χαρτιού πίσω τροφοδοσίας από το πίσω μέρος του εκτυπωτή» στη σελίδα Μοχλός κλειδώματος 2. Επάνω κάλυμμα τράκτορα 3. Ακίδες 3 Βεβαιωθείτε ότι ο μοχλός χαρτιού βρίσκεται μπροστά (θέση με την ένδειξη «REAR»).. Ανοίξτε το κάλυμμα πρόσβασης (). Χρήση του εκτυπωτή σας > 25

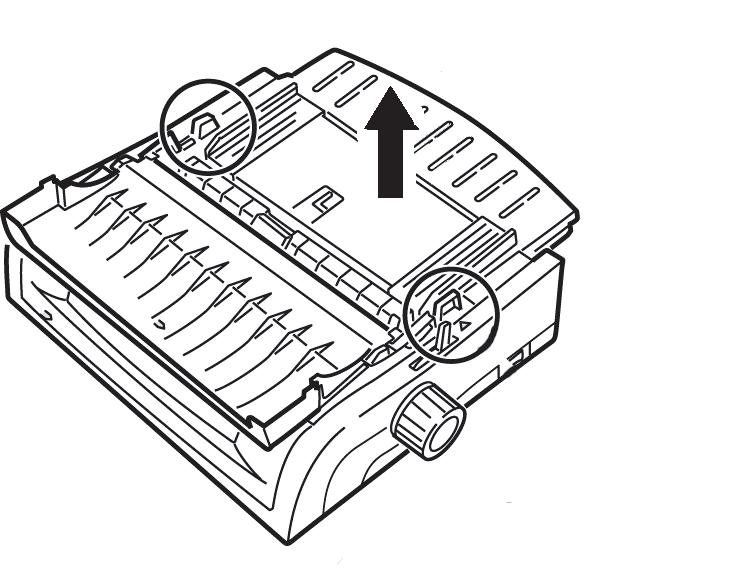

26 2. Πιάστε τα γλωσσίδια και ανυψώστε τον οδηγό φύλλων. 3. Ανυψώστε τους μοχλούς κλειδώματος, ώστε να τους ελευθερώσετε. ΣΗΜΕΙΩΣΗ Η μετακίνηση του αριστερού τράκτορα (όπως κοιτάτε από το μπροστινό μέρος του εκτυπωτή) είναι περιορισμένη, ώστε να διασφαλίζεται ότι το χαρτί καλύπτει τον αισθητήρα εξόδου χαρτιού. 4. Μετακινήστε τον αριστερό τράκτορα στην κατάλληλη θέση για το μέγεθος χαρτιού σας και σπρώξτε πίσω το μοχλό, ώστε να τον κλειδώσετε στη θέση του, στη συνέχεια μετακινήστε τον δεξιό τράκτορα ώστε να ταιριάζει με το πλάτος του χαρτιού. Θα βρείτε σημάδια αναφοράς ( στην παρακάτω εικόνα) στον εκτυπωτή για τα δύο πιο συνηθισμένα μεγέθη χαρτιού: / /559 Χρήση του εκτυπωτή σας > 26

27 5. Ανοίξτε τα καλύμματα τράκτορα και τοποθετήστε συνεχές χαρτί στις δύο πρώτες ακίδες του κάθε τράκτορα, στη συνέχεια κλείστε το κάλυμμα του αριστερού τράκτορα. 5 6 ΣΗΜΕΙΩΣΗ Πρέπει να φροντίζετε ώστε σε κάθε μία από τις ακίδες να συγκρατείται ίδιος αριθμός οπών χαρτιού. Σε αντίθετη περίπτωση, το χαρτί θα περάσει στραβά και θα προκληθεί εμπλοκή. 6. Ρυθμίστε τη θέση του δεξιού τράκτορα, ώστε να κεντράρετε τις οπές του χαρτιού στις ακίδες. Στη συνέχεια κλείστε το κάλυμμα του δεξιού τράκτορα και σπρώξτε πίσω το μοχλό κλειδώματος. Μην τεντώνετε το χαρτί. Εάν το χαρτί είναι υπερβολικά χαλαρό ή σφιχτό, μπορεί να προκληθούν εμπλοκές. Χρήση του εκτυπωτή σας > 27

28 7. Επανατοποθετήστε τον τροφοδότη φύλλων. 8. Τοποθετήστε τον οδηγό τοποθέτησης () στον οδηγό φύλλων στη μονάδα κυλίνδρου ανύψωσης. Χρήση του εκτυπωτή σας > 28

29 9. Πιέστε το πλήκτρο FF/LOAD. ΣΗΜΕΙΩΣΗ Η εργοστασιακά προεπιλεγμένη ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου πρέπει να ξεκινάει η εκτύπωση) είναι ίντσα κάτω από το επάνω μέρος της σελίδας. Για να αλλάξετε τη ρύθμιση, ανατρέξτε στην ενότητα «Top of Form (TOF - Αρχή φόρμας)» στο προηγούμενο κεφάλαιο. Επάνω τροφοδοσία (μονά φύλλα) Εάν έχετε τοποθετήσει συνεχές χαρτί στη διαδρομή, πιέστε το πλήκτρο PARK για να το αφαιρέσετε πριν τοποθετήσετε μονά φύλλα. Βεβαιωθείτε ότι ο εκτυπωτής είναι ενεργοποιημένος και μη επιλεγμένος (λυχνία SEL σβηστή).. Μετακινήστε το μοχλό χαρτιού () στην κεντρική θέση (με την ένδειξη «TOP»). 2. Ανοίξτε το ηχομονωτικό κάλυμμα () και ανυψώστε τον οδηγό φύλλων (2) στη θέση μονού φύλλου. Περιστρέψτε τον οδηγό τροφοδοσίας και τοποθέτησης (3) προς τα πάνω και μέσα στον οδηγό φύλλων. 2 3 Χρήση του εκτυπωτή σας > 29

30 3. Προσαρμόστε τους οδηγούς τροφοδοσίας χαρτιού () ανάλογα με το πλάτος του χαρτιού, στη συνέχεια τοποθετήστε ένα φύλλο χαρτί στο διαχωριστή. Το χαρτί θα τροφοδοτηθεί στον εκτυπωτή. ΣΗΜΕΙΩΣΗ > Εάν το χαρτί δεν τροφοδοτείται, αφαιρέστε το. Ελέγξτε τη θέση του μοχλού χαρτιού. Βεβαιωθείτε ότι η λυχνία ALARM είναι αναμμένη: εάν αναβοσβήνει, κρατήστε πατημένο το πλήκτρο SHIFT και πιέστε το πλήκτρο CHARACTER PITCH/RESET. Επανατοποθετήστε το φύλλο χαρτιού. > Η εργοστασιακά προεπιλεγμένη ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου πρέπει να ξεκινάει η εκτύπωση) είναι ίντσα κάτω από το επάνω μέρος της σελίδας. Για να αλλάξετε τη ρύθμιση, ανατρέξτε στην ενότητα «Top of Form (TOF - Αρχή φόρμας)» στο προηγούμενο κεφάλαιο. Χρήση του εκτυπωτή σας > 30

31 Top of Form (TOF - Αρχή φόρμας) Η επιλογή Top of Form (TOF - Αρχή φόρμας) ρυθμίζει τη θέση έναρξης εκτύπωσης. Η εργοστασιακή προεπιλογή είναι " από την κορυφή. Η επιλογή TOF μπορεί να αλλαχθεί σε βήματα του /44" (ML5520ECO/ML552ECO) και /80" (ML5590ECO/ML559ECO), για μία εργασία εκτύπωσης ή για όλες τις εργασίες εκτύπωσης. Το συνολικό ποσό ρύθμισης είναι περιορισμένο, ώστε να αποφεύγονται οι εμπλοκές χαρτιού. Η πρώτη γραμμή εκτυπώνεται στην κόκκινη γραμμή του πλαστικού προστατευτικού χαρτιού () στην κεφαλή εκτύπωσης. ΠΡΟΣΟΧΗ! Εάν περιστρέψετε το κουμπί πλάκας ενώ ο εκτυπωτής δεν βρίσκεται στην αρχή φόρμας, η αρχή φόρμας δεν θα είναι ευθυγραμμισμένη. Τροφοδοτείτε πάντοτε το χαρτί στην αρχή φόρμας πριν περιστρέψετε το κουμπί πλάκας! ΣΗΜΕΙΩΣΗ > Το λογισμικό σας μπορεί να εκτυπώσει την πρώτη γραμμή εκτύπωσης πάνω ή κάτω από το σημείο, στο οποίο έχει ρυθμιστεί η αρχή φόρμας. Ίσως χρειαστεί να ρυθμίσετε την αρχή φόρμας, ώστε να καλύπτει όλες τις απαιτήσεις του λογισμικού σας. > Οι ρυθμίσεις Top of Form (Αρχή φόρμας) και Forms Tear-Off (Σκίσιμο για φόρμες) του εκτυπωτή σας αλληλεπιδρούν μεταξύ τους. Το πώς ρυθμίζετε την επιλογή Top of Form εξαρτάται από το αν η επιλογή Forms Tear-Off είναι ON (ρυθμισμένη στα 500 χιλιοστά του δευτερολέπτου, δευτερόλεπτο ή 2 δευτερόλεπτα) ή OFF (η εργοστασιακά προεπιλεγμένη ρύθμιση). Forms tear-off (Σκίσιμο για φόρμες) Η δυνατότητα Forms Tear-Off (Σκίσιμο για φόρμες) επιτρέπει το σκίσιμο μιας εκτυπωμένης σελίδας συνεχούς χαρτιού, χωρίς σπατάλη χαρτιού ούτε προσαρμογή του εκτυπωτή. Όταν η εκτύπωση σταματήσει, η επιλογή Forms Tear-Off μετακινεί αυτόματα το χαρτί, ώστε να ευθυγραμμίσει τη διάτρηση με τη γραμμή σκισίματος (βρίσκεται κάτω από το κάλυμμα πρόσβασης), μετά από ένα χρονικό διάστημα, το οποίο επιλέγετε μέσω του μενού. Το χαρτί παραμένει στη θέση σκισίματος, έως ότου ο εκτυπωτής λάβει περισσότερα δεδομένα. Στη συνέχεια, το χαρτί μετακινείται ξανά κάτω για εκτύπωση. Αυτή η δυνατότητα πρέπει να είναι ενεργοποιημένη. Υπάρχουν δύο τρόποι καθορισμού της κατάστασης της ρύθμισης μενού Forms Tear-Off: > Εκτύπωση του μενού. > Χρήση του πλήκτρου TEAR. Χρήση του εκτυπωτή σας > 3

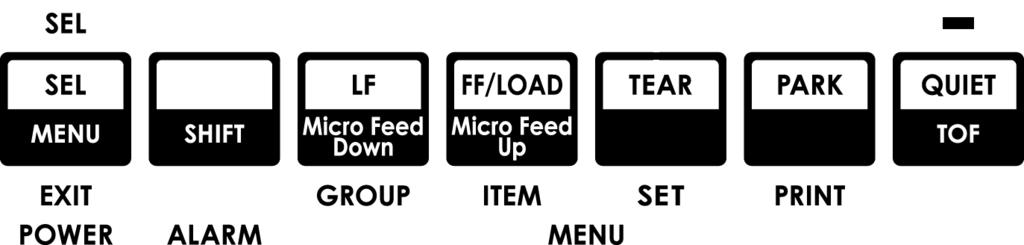

32 Για να εκτυπώσετε το μενού: Βεβαιωθείτε ότι έχετε τοποθετήσει χαρτί. 2. Κρατήστε πατημένο το πλήκτρο SHIFT (2), στη συνέχεια πιέστε το πλήκτρο SEL () για να μπείτε στη Λειτουργία μενού. 3. Πιέστε το πλήκτρο PARK (4) για να εκτυπώσετε το μενού. 4. Αναζητήστε τη ρύθμιση Form Tear-Off στην ομάδα τροφοδοσίας χαρτιού που χρησιμοποιείτε (Rear Feed, Bottom Feed ή Top Feed η επιλογή Forms Tear Off εμφανίζεται στην ομάδα Top Feed μόνο αν είναι εγκατεστημένη η προαιρετική Βάση ρολού χαρτιού). Για να χρησιμοποιήσετε το πλήκτρο TEAR:. Βεβαιωθείτε ότι έχει τοποθετηθεί χαρτί και περιμένετε 2 δευτερόλεπτα. 2. Πιέστε το πλήκτρο TEAR (3). > Εάν το χαρτί μετακινηθεί προς τα πάνω, η επιλογή Forms Tear-Off είναι OFF. > Εάν το χαρτί μετακινηθεί προς τα κάτω, η επιλογή Forms Tear-Off είναι ON. Ρύθμιση αρχής φόρμας (TOF) ΠΡΟΣΟΧΗ! Εάν περιστρέψετε το κουμπί πλάκας ενώ ο εκτυπωτής δεν βρίσκεται στην αρχή φόρμας, η αρχή φόρμας δεν θα είναι ευθυγραμμισμένη. Τροφοδοτείτε πάντοτε το χαρτί στην αρχή φόρμας πριν περιστρέψετε το κουμπί πλάκας. Η πρώτη γραμμή εκτυπώνεται στην κόκκινη γραμμή του πλαστικού προστατευτικού χαρτιού στην κεφαλή εκτύπωσης. Επιλογή Forms Tear-off ρυθμισμένη στο OFF - προεπιλογή Με το χαρτί τοποθετημένο και τον εκτυπωτή ενεργοποιημένο και επιλεγμένο: Πιέστε το πλήκτρο PARK (6) για εκκαθάριση του χαρτιού. Η λυχνία SEL σβήνει και η κόκκινη λυχνία προειδοποίησης ανάβει. 2. Πιέστε το πλήκτρο FF/LOAD (4) για να τοποθετήσετε το χαρτί. 3. Εάν ο εκτυπωτής είναι σε σύνδεση, πιέστε το πλήκτρο SEL MENU () ώστε να θέσετε τον εκτυπωτή στη θέση OFF (εκτός σύνδεσης). Η λυχνία SEL σβήνει. Χρήση του εκτυπωτή σας > 32

33 4. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT (2), στη συνέχεια: > Πιέστε το πλήκτρο LF Micro Feed Down (3) για να ρυθμίσετε την αρχή φόρμας πιο ψηλά (το χαρτί μετακινείται προς τα κάτω). > Πιέστε το πλήκτρο FF/LOAD Micro Feed Up (4) για να ρυθμίσετε την αρχή φόρμας χαμηλότερα (το χαρτί μετακινείται προς τα πάνω). (Μόλις αρχίσετε να πιέζετε το πλήκτρο Micro Feed, η κεφαλή εκτύπωσης θα μετακινηθεί προς τα δεξιά). 5. Πιέστε το πλήκτρο SEL MENU () για να θέσετε τον εκτυπωτή ξανά σε σύνδεση. Για να επαναφέρετε την αρχή φόρμας στην εργοστασιακή προεπιλογή, ανατρέξτε στην ενότητα «Επαναφορά της αρχής φόρμας στην εργοστασιακή προεπιλογή» πιο κάτω σε αυτό το κεφάλαιο. Επιλογή Forms Tear-off ρυθμισμένη στο ON Με το χαρτί τοποθετημένο και τον εκτυπωτή ενεργοποιημένο και επιλεγμένο: Πιέστε το πλήκτρο PARK (6) για εκκαθάριση του χαρτιού. Η λυχνία SEL σβήνει και η κόκκινη λυχνία προειδοποίησης ανάβει. 2. Πιέστε το πλήκτρο FF/LOAD (4) για να τοποθετήσετε το χαρτί. 3. Περιμένετε λίγο, έως ότου το χαρτί μετακινηθεί στη θέση σκισίματος, ύστερα πιέστε και κρατήστε πατημένο το πλήκτρο TEAR (5). Το χαρτί μετακινείται στην τρέχουσα αρχή φόρμας και η λυχνία SEL ανάβει. 4. Εάν ο εκτυπωτής είναι σε σύνδεση, πιέστε το πλήκτρο SEL MENU () ώστε να θέσετε τον εκτυπωτή εκτός σύνδεσης. Η λυχνία SEL σβήνει. 5. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT, στη συνέχεια: > Πιέστε το πλήκτρο LF Micro Feed Down (3) για να ρυθμίσετε την αρχή φόρμας πιο ψηλά (το χαρτί μετακινείται προς τα κάτω). > Πιέστε το πλήκτρο FF/LOAD Micro Feed Up (4) για να ρυθμίσετε την αρχή φόρμας χαμηλότερα (το χαρτί μετακινείται προς τα πάνω). (Μόλις αρχίσετε να πιέζετε το πλήκτρο Micro Feed, η κεφαλή εκτύπωσης θα μετακινηθεί προς τα δεξιά). 6. Πιέστε το πλήκτρο SEL MENU () για να αποθηκεύσετε τη ρύθμιση και να θέσετε τον εκτυπωτή ξανά σε σύνδεση. Για να επαναφέρετε την αρχή φόρμας στην εργοστασιακή προεπιλογή, ανατρέξτε στην ενότητα «Επαναφορά της αρχής φόρμας στην εργοστασιακή προεπιλογή» στη σελίδα 34. Χρήση του εκτυπωτή σας > 33

34 Προσωρινή αλλαγή της αρχής φόρμας ΠΡΟΣΟΧΗ! Εάν περιστρέψετε το κουμπί πλάκας ενώ ο εκτυπωτής δεν βρίσκεται στην αρχή φόρμας, η αρχή φόρμας δεν θα είναι ευθυγραμμισμένη. Τροφοδοτείτε πάντοτε το χαρτί στην αρχή φόρμας πριν περιστρέψετε το κουμπί πλάκας. Για να μετακινήσετε τη θέση αρχής φόρμας χαμηλότερα για μία σελίδα μόνο:. Πιέστε το πλήκτρο SEL για να ακυρώσετε την επιλογή του εκτυπωτή. 2. Πιέστε το πλήκτρο LF για να χαμηλώσετε τη θέση της αρχής φόρμας. Επαναφορά της αρχής φόρμας στην εργοστασιακή προεπιλογή Η εργοστασιακά προεπιλεγμένη ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου πρέπει να ξεκινάει η εκτύπωση) είναι ίντσα κάτω από το επάνω μέρος της σελίδας. Για να επαναφέρετε την αρχή φόρμας στην εργοστασιακή προεπιλογή:. Αφαιρέστε τυχόν χαρτιά από τη διαδρομή χαρτιού. 2. Απενεργοποιήστε τον εκτυπωτή. 3. Πιέστε και κρατήστε πατημένα τα πλήκτρα PARK + QUIET TOF ενώ ενεργοποιείτε τον εκτυπωτή. 4. Επανατοποθετήστε χαρτί. Δυνατότητα Forms tear-off (Σκίσιμο για φόρμες) Αυτή η δυνατότητα είναι κανονικά απενεργοποιημένη. Για να χρησιμοποιήσετε τη δυνατότητα Forms Tear-Off, πρέπει να μπείτε στο μενού και να αλλάξετε τη ρύθμιση στο επιθυμητό χρονικό διάστημα (ανατρέξτε στην ενότητα «Αλλαγή της ρύθμισης σκισίματος για φόρμες» στη σελίδα 35). Η δυνατότητα Forms Tear-Off (Σκίσιμο για φόρμες) επιτρέπει το σκίσιμο μιας εκτυπωμένης σελίδας συνεχούς χαρτιού, χωρίς σπατάλη χαρτιού ούτε προσαρμογή του εκτυπωτή. Μπορεί να χρησιμοποιηθεί για συνεχές χαρτί πίσω τροφοδοσίας, συνεχές χαρτί κάτω τροφοδοσίας (με τοποθετημένο τον προαιρετικό τράκτορα ώσης) ή για ρολό χαρτιού πάνω τροφοδοσίας (με τοποθετημένη προαιρετική βάση ρολού χαρτιού). Όταν ο εκτυπωτής είναι ενεργοποιημένος, το χαρτί τροφοδοτείται στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται αυτόματα κάτω στη θέση εκτύπωσης (TOF) και η εκτύπωση ξεκινάει. ΣΗΜΕΙΩΣΗ Μπορείτε επίσης να μετακινήσετε το χαρτί κάτω στη θέση εκτύπωσης χειροκίνητα, πιέζοντας το πλήκτρο TEAR. Όταν η εκτύπωση σταματήσει, η επιλογή Forms Tear-Off μετακινεί αυτόματα το χαρτί, ώστε να ευθυγραμμίσει τη διάτρηση με τη γραμμή σκισίματος (βρίσκεται κάτω από το κάλυμμα πρόσβασης), μετά από το χρονικό διάστημα, το οποίο επιλέξατε μέσω του μενού. Χρήση του εκτυπωτή σας > 34

35 Το χαρτί παραμένει στη θέση σκισίματος, έως ότου ο εκτυπωτής λάβει περισσότερα δεδομένα. Στη συνέχεια, το χαρτί μετακινείται ξανά κάτω για εκτύπωση. ΣΗΜΕΙΩΣΗ > Η κατάσταση της ρύθμισης Forms Tear-Off (Σκίσιμο για φόρμες) επηρεάζει τον τρόπο ορισμού της ρύθμισης Top of Form (Αρχή φόρμας): ανατρέξτε στην ενότητα «Top of Form (TOF - Αρχή φόρμας)» και «Forms Tear-Off (Σκίσιμο για φόρμες)» παραπάνω σε αυτό το κεφάλαιο. > Σε καμία περίπτωση μην χρησιμοποιείτε την επιλογή Forms Tear-Off με ετικέτες ή φόρμες πολλών τμημάτων! > Η επιλογή Forms Tear-Off δεν μπορεί να χρησιμοποιηθεί, αν έχει εμπλακεί ο προαιρετικός τράκτορας έλξης. Πιθανά προβλήματα με τα πακέτα λογισμικού Εάν η επιλογή Forms Tear-Off έχει ρυθμιστεί σε ON και το πακέτο λογισμικού που χρησιμοποιείτε «κάνει παύση» για αρκετά μεγάλο χρονικό διάστημα, ενώ στέλνει δεδομένα στον εκτυπωτή, η επιλογή Forms Tear-Off μπορεί να ενεργοποιηθεί. Δεν χάνονται δεδομένα, αλλά προκαλείται ανομοιόμορφη καταχώρηση εκτύπωσης, λόγω της μετακίνησης του χαρτιού. Σε περίπτωση που συμβεί κάτι τέτοιο, χρησιμοποιήστε το μενού για να απενεργοποιήσετε αυτήν τη δυνατότητα, στη συνέχεια χρησιμοποιήστε το πλήκτρο TEAR για να μετακινήσετε το χαρτί πάνω στη θέση σκισίματος χειροκίνητα (ανατρέξτε στην ενότητα «Αλλαγή της ρύθμισης σκισίματος για φόρμες»). Αλλαγή της ρύθμισης σκισίματος για φόρμες Η προεπιλεγμένη ρύθμιση Forms Tear-Off είναι OFF Για να αλλάξετε τη ρύθμιση Forms Tear-Off:. Πιέστε τα πλήκτρα SHIFT (2) + SEL (). 2. Πιέστε το πλήκτρο GROUP (3) πολλές φορές, έως ότου η ομάδα Rear Feed (Πίσω τροφοδοσία) ή Bottom Feed (Κάτω τροφοδοσία) εμφανιστεί στην πρώτη στήλη της εκτυπωμένης γραμμής, ανάλογα με την τροφοδοσία χαρτιού που χρησιμοποιείτε, 3. Πιέστε το πλήκτρο ITEM (4) πολλές φορές, έως ότου η επιλογή Form Tear-Off εμφανιστεί στη δεύτερη στήλη: Rear Feed Form Tear-Off Off 4. Πιέστε το πλήκτρο SET (5) έως ότου το χρονικό διάστημα που επιθυμείτε να επιλέξετε εμφανιστεί στην τρίτη στήλη: Rear Feed Form Tear-Off Sec 5. Πιέστε τα πλήκτρα SHIFT (2) + SEL () για να βγείτε από τη Λειτουργία μενού και να αποθηκεύσετε τη ρύθμιση. Χρήση του εκτυπωτή σας > 35

36 Χειροκίνητο σκίσιμο για φόρμες Εάν δεν θέλετε να ενεργοποιείται η δυνατότητα Forms Tear-Off, μπορείτε να προωθήσετε: > συνεχές χαρτί πίσω τροφοδοσίας που τοποθετείται στον ενσωματωμένο τράκτορα ή > συνεχές χαρτί κάτω τροφοδοσίας που τοποθετείται στον προαιρετικό τράκτορα ώσης έως τη θέση σκισίματος χειροκίνητα, πιέζοντας το πλήκτρο TEAR (5). Εκκαθάριση χαρτιού ΠΡΟΣΟΧΗ! Σε καμία περίπτωση μην εκκαθαρίζετε τις ετικέτες. Η εκκαθάριση χαρτιού σάς επιτρέπει να περάσετε σε εκτύπωση μονού φύλλου, χωρίς να αφαιρέσετε το χαρτί συνεχούς τροφοδοσίας από τον εκτυπωτή. Αν θέλετε να εκτυπώσετε μονά φύλλα, απλά πιέστε το πλήκτρο PARK (6), ώστε να αποσύρετε το συνεχές χαρτί από τη διαδρομή χαρτιού, στη συνέχεια ανυψώστε τον οδηγό φύλλων, τοποθετήστε το φύλλο και στείλτε την εργασία εκτύπωσης. Αλλαγή διαδρομών χαρτιού Συνεχές χαρτί σε μονά φύλλα. Σκίστε όσες σελίδες έχουν εκτυπωθεί, στη συνέχεια πιέστε το πλήκτρο PARK. 2. Ανυψώστε τον οδηγό φύλλων () στη θέση τροφοδοσίας μονών φύλλων. 3. Περιστρέψτε τον οδηγό τροφοδοσίας και τοποθέτησης μέσα στον οδηγό φύλλων. Χρήση του εκτυπωτή σας > 36

37 4. Μετακινήστε το μοχλό χαρτιού () στη μεσαία θέση με την ένδειξη «TOP». 5. Προσαρμόστε τους οδηγούς χαρτιού () για το μέγεθος χαρτιού που χρησιμοποιείτε, στη συνέχεια τοποθετήστε ένα φύλλο χαρτί στον οδηγό φύλλων. Μονά φύλλα σε συνεχές χαρτί. Πιέστε το πλήκτρο FF/LOAD για να αφαιρέσετε το μονό φύλλο χαρτί. 2. Χαμηλώστε τον οδηγό φύλλων στη θέση συνεχούς χαρτιού. 3. Μετακινήστε τον οδηγό τροφοδοσίας και τοποθέτησης πάνω στον κύλινδρο ανύψωσης. Χρήση του εκτυπωτή σας > 37

38 4. Μετακινήστε το μοχλό χαρτιού στην κατάλληλη θέση. > Πίσω τροφοδοσία: > Κάτω τροφοδοσία: > Εάν χρειαστεί, τοποθετήστε συνεχές χαρτί. 5. Πιέστε το πλήκτρο FF/LOAD. Χρήση του εκτυπωτή σας > 38

39 Κενό κεφαλής εκτύπωσης. Το κενό της κεφαλής εκτύπωσης είναι η απόσταση μεταξύ της κεφαλής εκτύπωσης και της πλάκας. ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος (θέση OFF), πριν ανοίξετε το κάλυμμα πρόσβασης. Για να προσαρμόσετε το κενό, ανοίξτε το κάλυμμα πρόσβασης και μετακινήστε το χρωματιστό μοχλό () στη συνιστώμενη ρύθμιση από τον πίνακα. ΡΥΘΜΙΣΗ ΜΕΣΟ Τυπικό χαρτί 2 Δίφυλλη φόρμα (με καρμπόν) 3 Τρίφυλλη φόρμα (με καρμπόν) 4 Τετράφυλλη φόρμα (με καρμπόν) 5 Φάκελοι ή πολύ παχύ χαρτί ΣΗΜΕΙΩΣΗ Όταν το κενό κεφαλής έχει ρυθμιστεί στο 2, 3, 4 ή 5, ο εκτυπωτής περάνει αυτόματα σε πιο αργή λειτουργία, ώστε να παρέχει καλύτερη ποιότητα εκτύπωσης σε φόρμες πολλών τμημάτων. Χρήση του εκτυπωτή σας > 39

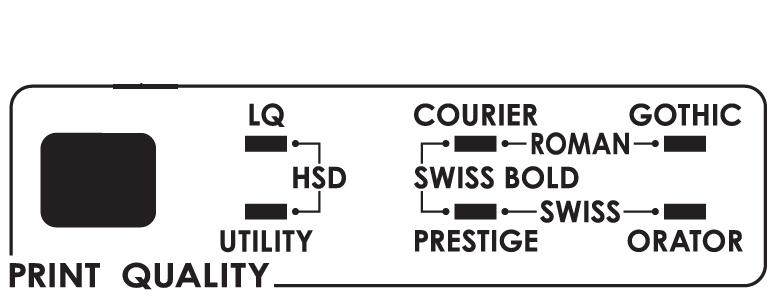

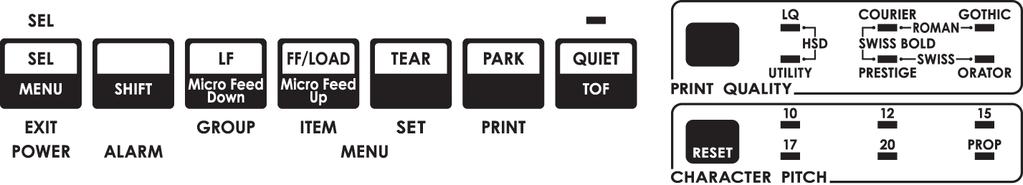

40 Ποιότητα εκτύπωσης ML5520ECO/ML552ECO Πιέστε το πλήκτρο PRINT QUALITY () για να επιλέξετε: High Speed Draft (Πρόχειρη εκτύπωση υψηλής ταχύτητας) > Χαμηλότερη ποιότητα, υψηλότερη ταχύτητα > Μόνο οικογένεια γραμματοσειρών Gothic Utility (Έγγραφο εργασίας) > Μεσαία ποιότητα, μεσαία ταχύτητα > Μόνο οικογένεια γραμματοσειρών Gothic Near Letter Quality (Σχεδόν ποιότητα επιστολής) Super Speed Draft (Πρόχειρη εκτύπωση ανώτατης ταχύτητας) > Ανώτατη ποιότητα, χαμηλότερη δυνατή ταχύτητα > Courier ή Gothic > Χαμηλότερη δυνατή ποιότητα, υψηλότερη δυνατή ταχύτητα > Μόνο οικογένεια γραμματοσειρών Gothic Χρήση του εκτυπωτή σας > 40

41 ML5590ECO/ML559ECO Πιέστε το πλήκτρο PRINT QUALITY () για να επιλέξετε: Letter Quality (Ποιότητα επιστολής) High Speed Draft (Πρόχειρη εκτύπωση υψηλής ταχύτητας) Utility (Έγγραφο εργασίας) > Ανώτατη ποιότητα, κατώτατη ταχύτητα > Επιλογή 7 οικογενειών γραμματοσειρών > Χαμηλότερη ποιότητα, υψηλότερη ταχύτητα > Μόνο οικογένεια γραμματοσειρών Gothic > Μεσαία ποιότητα, μεσαία ταχύτητα > Μόνο οικογένεια γραμματοσειρών Gothic ΣΗΜΕΙΩΣΗ Κανονικά μπορείτε να παρακάμψετε τις ρυθμίσεις μπροστινού πίνακα για την ποιότητα της εκτύπωσης και το πλάτος των χαρακτήρων μέσω των εντολών λογισμικού. Για να επιλέξετε την οικογένεια γραμματοσειρών που επιθυμείτε, πιέστε το πλήκτρο PRINT QUALITY (), ώστε ότου ανάψουν οι κατάλληλες λυχνίες στον μπροστινό πίνακα. Πλάτος χαρακτήρων Το πλάτος χαρακτήρων καθορίζει πόσοι χαρακτήρες θα εκτυπώνονται σε κάθε γραμμή. Μπορείτε να επιλέξετε ένα συγκεκριμένο σταθερό πλάτος (0 έως 20) για κάθε χαρακτήρα σε χαρακτήρες ανά ίντσα (CPI). Οι υψηλότερες ρυθμίσεις cpi συχνά χρησιμοποιούνται για τα υπολογιστικά φύλλα. Η επιλογή αναλογικού πλάτους (PROP) ρυθμίζει τα πλάτη χαρακτήρων βάσει των ίδιων των χαρακτήρων: π.χ. στο γράμμα i εκχωρείται μικρότερο πλάτος από το γράμμα m. Έτσι επιτυγχάνεται πιο προσεγμένη εκτυπωμένη εμφάνιση. Για να επιλέξετε αναλογικό πλάτος, πιέστε το πλήκτρο CHARACTER PITCH, έως ότου τόσο η τιμή cpi όσο και οι λυχνίες PROP ανάψουν. Για να επιλέξετε μη αναλογικό πλάτος, πιέστε το πλήκτρο CHARACTER PITCH, έως ότου η λυχνία, η οποία αντιστοιχεί στην τιμή cpi που επιθυμείτε να χρησιμοποιήσετε, ανάψει. Χρήση του εκτυπωτή σας > 4

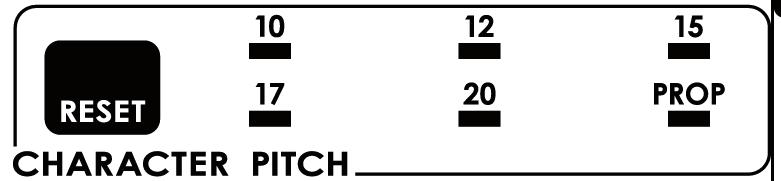

42 Επαναφορά εκτυπωτή Η απαλοιφή ορισμένων συνθηκών σφάλματος απαιτεί επαναφορά (επαναρχικοποίηση) του εκτυπωτή. Για αυτόν το σκοπό:. Πιέστε και αφήστε το πλήκτρο SEL () για να θέσετε τον εκτυπωτή εκτός σύνδεσης. Η λυχνία SEL σβήνει. 2. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT (2), στη συνέχεια πιέστε το πλήκτρο RESET/ CHARACTER PITCH (5). ΣΗΜΕΙΩΣΗ Το ταυτόχρονα πάτημα των πλήκτρων SHIFT και RESET προκαλεί επαναρχικοποίηση του εκτυπωτή, αλλά δεν επηρεάζει οποιεσδήποτε ρυθμίσεις μενού και δεν επαναφέρει τον εκτυπωτή στις εργοστασιακές προεπιλογές. Για πληροφορίες σχετικά με την επαναφορά του εκτυπωτή στις εργοστασιακές προεπιλογές, ανατρέξτε στην ενότητα «Επαναφορά του μενού στην εργοστασιακή προεπιλογή» στη σελίδα 43. Αλλαγή εξομοιώσεων Βεβαιωθείτε ότι έχετε τοποθετήσει χαρτί.. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT (2), στη συνέχεια πιέστε το πλήκτρο SEL (). 2. Πιέστε το πλήκτρο LF (3). Θα εκτυπωθεί η ακόλουθη γραμμή: Printer Control Emulation Mode IBM PPR (ML5520ECO/ML552ECO) EPSON LQ (Ml5590ECO/ML559ECO) 3. Πιέστε το πλήκτρο TEAR (4) πολλές φορές, έως ότου η εξομοίωση που θέλετε να επιλέξετε εκτυπωθεί στη δεξιά στήλη. 4. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT (2), στη συνέχεια πιέστε το πλήκτρο SEL () για να αποθηκεύσετε τη ρύθμισή σας και να βγείτε από τη Λειτουργία μενού. Χρήση του εκτυπωτή σας > 42

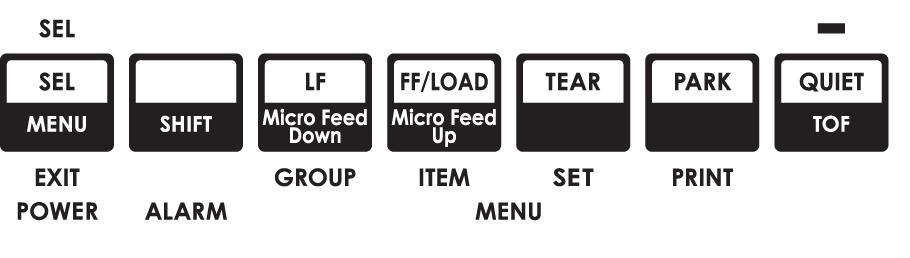

43 Λειτουργία μενού Στη Λειτουργία μενού, χρησιμοποιήστε τα πλήκτρα του μπροστινού πίνακα για να αλλάξετε τις προεπιλογές για τις παραμέτρους του εκτυπωτή. Οι αλλαγές που γίνονται στη Λειτουργία μενού αποθηκεύονται αυτόματα όταν εξέρχεστε από τη Λειτουργία μενού και διατηρούνται, ακόμα και αν απενεργοποιηθεί ο εκτυπωτής. ΣΗΜΕΙΩΣΗ Εκτυπώστε τις τρέχουσες ρυθμίσεις Λειτουργίας μενού πριν από οποιαδήποτε επαναφορά ή αλλαγή. Αυτός είναι ο μόνος τρόπος να κρατήσετε ένα αρχείο των ρυθμίσεων. Πλήκτρα Λειτουργίας μενού ΑΡ. ΠΛΗΚΤΡΟ/ΛΥΧΝΙΑ ΛΕΙΤΟΥΡΓΙΑ. GROUP Εκτυπώνει την επόμενη ομάδα στο μενού. Με το πλήκτρο SHIFT, εκτυπώνει την προηγούμενη ομάδα. 2. ITEM Εκτυπώνει το επόμενο στοιχείο στην ομάδα. Με το πλήκτρο SHIFT, εκτυπώνει το προηγούμενο στοιχείο στην ομάδα. 3. SET Εκτυπώνει την επόμενη ρύθμιση για ένα στοιχείο. Με το πλήκτρο SHIFT, εκτυπώνει την προηγούμενη ρύθμιση για ένα στοιχείο. 4. PRINT Εκτυπώνει ένα αντίγραφο όλων των ρυθμίσεων μενού. Με το πλήκτρο SHIFT, εκτυπώνει τις τρέχουσες ρυθμίσεις για την επιλεγμένη ομάδα. 5. Menu Light Ανάβει όταν ο εκτυπωτής βρίσκεται στη Λειτουργία μενού. Είσοδος και έξοδος στη/από τη λειτουργία μενού Κρατήστε πατημένο το πλήκτρο SHIFT ενώ πιέζετε το πλήκτρο SEL. Επαναφορά του μενού στην εργοστασιακή προεπιλογή. Απενεργοποιήστε τον εκτυπωτή. 2. Πιέστε τα πλήκτρα SEL και LF ενώ ενεργοποιείτε τον εκτυπωτή. Εκτύπωση των ρυθμίσεων μενού. Βεβαιωθείτε ότι έχει τοποθετηθεί χαρτί στον εκτυπωτή. 2. Κρατήστε πατημένο το πλήκτρο SHIFT και, στη συνέχεια, πιέστε το πλήκτρο SEL για να εισέλθετε στη Λειτουργία μενού. 3. Πιέστε το πλήκτρο PRINT (πλήκτρο PARK). Λειτουργία μενού > 43

44 Εκτύπωση όλων των ρυθμίσεων μενού Για να εκτυπώσετε μια λίστα με τις ρυθμίσεις για όλα τα στοιχεία μενού, ανεξάρτητα από την επιλεγμένη εξομοίωση ή τα εγκατεστημένα εξαρτήματα: Βεβαιωθείτε ότι έχει τοποθετηθεί χαρτί στον εκτυπωτή.. Κρατήστε πατημένο το πλήκτρο SHIFT και, στη συνέχεια, πιέστε το πλήκτρο SEL για να εισέλθετε στη Λειτουργία μενού. 2. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT και, στη συνέχεια, πιέστε το πλήκτρο PRINT QUALITY. Αλλαγή των ρυθμίσεων μενού. Κρατήστε πατημένο το πλήκτρο SHIFT και, στη συνέχεια, πιέστε το πλήκτρο SEL για να εισέλθετε στη Λειτουργία μενού. 2. Χρησιμοποιήστε τα πλήκτρα GROUP, ITEM και SET για να πραγματοποιήσετε τις αλλαγές που θέλετε: 3. Πιέστε το πλήκτρο GROUP, έως ότου η ομάδα που θέλετε να αλλάξετε να εμφανιστεί στην πρώτη στήλη. 4. Πιέστε το πλήκτρο ITEM, έως ότου το στοιχείο που θέλετε να αλλάξετε να εμφανιστεί στη δεύτερη στήλη. 5. Πιέστε το πλήκτρο SET, έως ότου η ρύθμιση που θέλετε να αλλάξετε να εμφανιστεί στην τρίτη στήλη. 6. Κρατήστε πατημένο το πλήκτρο SHIFT και, στη συνέχεια, πιέστε το πλήκτρο SEL για να εξέλθετε από τη Λειτουργία μενού και να αποθηκεύσετε τις ρυθμίσεις σας. ΣΗΜΕΙΩΣΗ Εάν απενεργοποιήσετε τον εκτυπωτή χωρίς να βγείτε πρώτα από τη Λειτουργία μενού, οι αλλαγές που έχετε κάνει θα χαθούν. Έλεγχος της πρόσβασης στον εκτυπωτή > Μπορείτε να ελέγξετε την πρόσβαση στον εκτυπωτή αλλάζοντας τη ρύθμιση για την επιλογή Operator Panel Function (Λειτουργία πίνακα χειριστή) στο μενού από την επιλογή Full Operation (Πλήρης λειτουργία) (η προεπιλεγμένη εργοστασιακή ρύθμιση) στην επιλογή Limited Operation (Περιορισμένη λειτουργία). > Όταν επιλέγετε τη ρύθμιση Limited Operation (Περιορισμένη λειτουργία), τα πλήκτρα PRINT QUALITY και CHARACTER PITCH δεν λειτουργούν. Έτσι παρεμποδίζεται η αλλαγή αυτών των ρυθμίσεων από τον πίνακα ελέγχου, όταν ο εκτυπωτής χρησιμοποιείται από πολλά άτομα. Λειτουργία μενού > 44

45 Ρυθμίσεις μενού Στον παρακάτω πίνακα εμφανίζονται τα στοιχεία που ενδέχεται να εμφανίζονται στο μενού. Οι ρυθμίσεις που ενεργοποιούνται στο εργοστάσιο (προεπιλογές) εμφανίζονται με έντονους χαρακτήρες. Ορισμένες ομάδες ή καταχωρήσεις θα εμφανίζονται μόνο όταν έχει ενεργοποιηθεί μια συγκεκριμένη εξομοίωση, όπως σημειώνεται. ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Printer Control (Έλεγχος εκτυπωτή) Emulation Mode (Λειτουργία εξομοίωσης) Επιλέγει το σύνολο εντολών εκτυπωτή (εξομοίωση) που θέλετε να ενεργοποιήσετε. IBM PPR EPSON FX ML EPSON LQ IBM PPR IBM AGM Font (Γραμματοσειρά) Print Mode (Λειτουργία εκτύπωσης) Επιλέξτε την ποιότητα και την οικογένεια γραμματοσειρών της εκτύπωσης. NLQ Courier NLQ Gothic NLQ OCR-B Utility HSD LQ Courier LQ Roman LQ Swiss LQ Swiss Bold LQ Orator LQ Gothic LQ Prestige LQ OCR- A LQ OCR- B Utility HSD Draft mode (Λειτουργία εκτύπωσης προχείρου) Εφαρμόζεται μόνο όταν η επιλογή Print Mode (Λειτουργία εκτύπωσης) έχει οριστεί στη ρύθμιση DRAFT (πρόχειρο). Επιλέγει τη λειτουργία εκτύπωσης προχείρου που θα χρησιμοποιηθεί: HSD (High Speed Draft - Πρόχειρη εκτύπωση υψηλής ταχύτητας) ή SSD (Super Speed Draft - Πρόχειρη εκτύπωση ανώτατης ταχύτητας). HSD SSD - Pitch (Πλάτος χαρακτήρων) Επιλέξτε το πλάτος των χαρακτήρων σε χαρακτήρες ανά ίντσα (cpi). 0 CPI 2 CPI 5 CPI 7. CPI 20 CPI Proportional Spacing (Αναλογικό διάστημα χαρακτήρων) Επιλέξτε αν θα χρησιμοποιηθεί αναλογικό διάστημα χαρακτήρων ή όχι. Yes (Ναι) No (Όχι) Style (Στυλ) Αλλάξτε σε πλάγια γραφή αν θέλετε να έχουν κλίση οι εκτυπωμένοι χαρακτήρες. Normal (Κανονική γραφή) Italics (Πλάγια γραφή) Size (Μέγεθος) Επιλέξτε το μέγεθος κλίμακας των χαρακτήρων. Επιλέγει είτε χαρακτήρα και διπλού πλάτους και διπλού ύψους είτε χαρακτήρες μονού πλάτους και μονού ύψους. Single (Μονό) Double (Διπλό) Λειτουργία μενού > 45

46 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Symbol Sets (Σύνολα συμβόλων) Character Set (Σύνολο χαρακτήρων) Επιλέξτε πίνακα κώδικα χαρακτήρων. Set I (Σύνολο I) Set II (Epson and IBM mode) (Σύνολο II (Λειτουργία Epson και IBM)) Standard (ML mode only) (Τυπικό (Μόνο λειτουργία ML)) Line Graphics (ML mode only) (Γραφικά γραμμής (Μόνο λειτουργία ML)) Block Graphics (ML mode only) (Γραφικά Block (Μόνο λειτουργία ML)) Set I (Σύνολο I) Set II (Σύνολο ΙΙ) Language Set (Σύνολο γλωσσών) Επιλέξτε ένα σύνολο χαρακτήρων γλώσσας. Αντικαθιστά ορισμένα τυπικά σύμβολα με ειδικούς χαρακτήρες που χρησιμοποιούνται σε ξένες γλώσσες. ASCII French (Γαλλικά) German (Γερμανικά) British (Βρετανικά Αγγλικά) Danish I (Δανέζικα Ι) Swedish I (Σουηδικά Ι) Italian (Ιταλικά) Spanish I (Ισπανικά Ι) Japanese (Ιαπωνικά) Norwegian (Νορβηγικά) Danish II (Δανέζικα ΙΙ) Spanish II (Ισπανικά ΙΙ) Latin American (Λατινικής Αμερικής) French Canadian (Γαλλικά Καναδά) Dutch (Ολλανδικά) TRS80 Swedish II (Σουηδικά IΙ) Swedish III (Σουηδικά IΙI) Swedish IV (Σουηδικά IV) Turkish (Τούρκικα) Swiss I (Ελβετικά Ι) Swiss II (Ελβετικά ΙΙ) Publisher (Εκδότης) ASCII French (Γαλλικά) German (Γερμανικά) British (Βρετανικά Αγγλικά) Danish I (Δανέζικα Ι) Swedish I (Σουηδικά Ι) Italian (Ιταλικά) Spanish I (Ισπανικά Ι) Japanese (Ιαπωνικά) Norwegian (Νορβηγικά) Danish II (Δανέζικα ΙΙ) Spanish II (Ισπανικά ΙΙ) Latin American (Λατινικής Αμερικής) French Canadian (Γαλλικά Καναδά) Dutch (Ολλανδικά) Swedish II (Σουηδικά IΙ) Swedish III (Σουηδικά IΙI) Swedish IV (Σουηδικά IV) Turkish (Τούρκικα) Swiss I (Ελβετικά Ι) Swiss II (Ελβετικά ΙΙ) Publisher (Εκδότης) Zero Character (Χαρακτήρας μηδέν) Επιλέξτε ένα από τα μοτίβα γραμματοσειρών εκτύπωσης, για να λάβετε έναν χαρακτήρα μηδέν που βρίσκεται στο 30H σε κώδικα ANK. Slashed (Με κάθετο) Unslashed (Χωρίς κάθετο) Λειτουργία μενού > 46

47 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Symbol Sets (Σύνολα συμβόλων) συνέχεια Code Page (Κωδικοσελίδα) Επιλέξτε μια κωδικοσελίδα. USA (ΗΠΑ) Canada French (Γαλλικά Καναδά) Multilingual (Πολυγλωσσική) Portugal (Πορτογαλία) Norway (Νορβηγία) Turkey (Τουρκία) Greek_437 (Ελληνικά_437) Greek_869 (Ελληνικά_869) Greek_928 (Ελληνικά_928) Greek_437 CYPRUS (Ελληνικά_473 ΚΥΠΡΟΣ) Polska Mazovia (Πολωνικά Μαζόβια) Serbo Croatic I (Σερβοκροάτικα Ι) Serbo Croatic II (Σερβοκροάτικα II) ECMA-94 Hungarian CWI (Ουγγρικά CWI) Windows Greek (Windows Ελληνικά) Windows East Europe (Windows Ανατολικής Ευρώπης) Windows Cyrillic (Windows Κυριλλικά) East Europe Latin II (Λατινικά Ανατολικής Ευρώπης II - 852) Cyrillic I (Κυριλλικά I - 855) Cyrillic II (Κυριλλικά II - 866) Kamenicky(MJK) (Καμενίτσκι MJK)) ISO Latin 2 (ISO Λατινικά 2) Hebrew NC (862) (Εβραϊκά NC (862)) Hebrew OC (Hebrew OC) Turkey_857 (Τουρκία_857) Latin 5 (Windows Turkey) (Λατινικά 5 (Windows Τουρκίας)) Windows Hebrew (Windows Εβραϊκά) Ukrainian (Ουκρανικά) Bulgarian (Βουλγάρικα) ISO Latin 6 (8859/0) (ISO Λατινικά 6 (8859/0)) Windows Baltic (Windows Βαλτικής) Baltic_774 (Βαλτική_774) KBL-Lithuanian (KBLHΛιθουανικά) Cyrillic Latvia (Κυριλλικά Λεττονίας) Roman-8 (Ρωμαϊκά-8) Icelandic-86 (Ισλανδικά-86) Multilingual 858 (Πολυγλωσσική 858) ISO Greek_737 (Ελληνικά_737) POL Macedonian (Σλαβομακεδονικά) USA (ΗΠΑ) Canada French (Γαλλικά Καναδά) Multilingual (Πολυγλωσσική) Portugal (Πορτογαλία) Norway (Νορβηγία) Turkey (Τουρκία) Greek_437 (Ελληνικά_437) Greek_869 (Ελληνικά_869) Greek_928 (Ελληνικά_928) Greek_437 CYPRUS (Ελληνικά_473 ΚΥΠΡΟΣ) Polska Mazovia (Πολωνικά Μαζόβια) Serbo Croatic I (Σερβοκροάτικα Ι) Serbo Croatic II (Σερβοκροάτικα II) ECMA-94 Hungarian CWI (Ουγγρικά CWI) Windows Greek (Windows Ελληνικά) Windows East Europe (Windows Ανατολικής Ευρώπης) Windows Cyrillic (Windows Κυριλλικά) East Europe Latin II (Λατινικά Ανατολικής Ευρώπης II - 852) Cyrillic I-855 (Κυριλλικά I-855) Cyrillic II-866 (Κυριλλικά II-866) Kamenicky (MJK) (Καμενίτσκι (MJK)) ISO Latin 2 (ISO Λατινικά 2) Hebrew NC (862) (Εβραϊκά NC (862)) Hebrew OC (Hebrew OC) Turkey_857 (Τουρκία_857) Latin 5 (Windows Turkey) (Λατινικά 5 (Windows Τουρκίας)) Windows Hebrew (Windows Εβραϊκά) Ukrainian (Ουκρανικά) Bulgarian (Βουλγάρικα) ISO Latin 6 (8859/0) (ISO Λατινικά 6 (8859/0)) Windows Baltic (Windows Βαλτικής) Baltic_774 (Βαλτική_774) KBL-Lithuanian (KBLHΛιθουανικά) Cyrillic Latvia (Κυριλλικά Λεττονίας) Roman-8 (Ρωμαϊκά-8) Icelandic-86 (Ισλανδικά-86) Multilingual 858 (Πολυγλωσσική 858) ISO Greek_737 (Ελληνικά_737) Asmo 449+ (Άσμο 449+) Asmo 708 (Άσμο 708) Arabic 864 (Αραβικά 864) Windows Arabic (Windows Αραβικά) POL Macedonian (Σλαβομακεδονικά) Λειτουργία μενού > 47

48 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Symbol Sets (Σύνολα συμβόλων) συνέχεια Slashed Letter 0 (Χαρακτήρας 0 με κάθετο) Ορίστε αν ο χαρακτήρας 0 με κάθετο θα μετατρέπεται σε 9BH και 9DH στην κωδικοσελίδα USA ή όχι. Yes (Ναι) No (Όχι) Rear Feed (Πίσω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Αλλάξτε σε 8 γραμμές ανά ίντσα (lpi) για περισσότερες γραμμές ανά σελίδα. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5,,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8 LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.).0 sec (,0 δευτ.) 2.0 sec (2,0 δευτ.) Skip Over Perforation (Παράλειψη σημείου διάτρησης) Επιλέξτε αν θα παραλειφθεί το σημείο διάτρησης ή όχι. (Όταν λαμβάνεται εντολή παράλειψης σημείου διάτρησης, η εντολή που λαμβάνεται έχει προτεραιότητα.) No (Όχι) Yes (Ναι) Page Width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML552ECO και ML559ECO) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί. 345,44 mm (3,6") 203,2 mm (8") Page Length (Μήκος σελίδας) Επιλέξτε το μήκος ενός συνεχούς χαρτιού. Αυτό επιτρέπει στον εκτυπωτή να παρακολουθεί την αρχική θέση (TOF) σε κάθε σελίδα. 279,4 mm (") 296,3 mm ( 2/3") 304,8 mm (2") 355,6 mm (4") 43,8 mm (7") 76,2 mm (3") 82,6 mm (3,25") 88,9 mm (3,5") 0,6 mm (4") 27,0 mm (5") 39,7 mm (5,5") 52,4 mm (6") 77,8 mm (7") 203,2 mm (8") 25,9 mm (8,5") Λειτουργία μενού > 48

49 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Bottom Feed (Κάτω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5,,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8 LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.).0 sec (,0 δευτ.) 2.0 sec (2,0 δευτ.) Skip Over Perforation (Παράλειψη σημείου διάτρησης) Επιλέξτε αν θα παραλειφθεί το σημείο διάτρησης ή όχι. (Όταν λαμβάνεται εντολή παράλειψης σημείου διάτρησης, η εντολή που λαμβάνεται έχει προτεραιότητα.) No (Όχι) Yes (Ναι) Page width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML552ECO/ ML559ECO) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί. 345,44 mm (3,6") 203,2 mm (8") Page Length (Μήκος σελίδας) Επιλέξτε το μήκος ενός συνεχούς χαρτιού. 279,4 mm (") 296,3 mm ( 2/3") 304,8 mm (2") 355,6 mm (4") 43,8 mm (7") 76,2 mm (3") 82,6 mm (3,25") 88,9 mm (3,5") 0,6 mm (4") 27,0 mm (5") 39,7 mm (5,5") 52,4 mm (6") 77,8 mm (7") 203,2 mm (8") 25,9 mm (8,5") Λειτουργία μενού > 49

50 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Top Feed (Επάνω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) (Εμφανίζεται όταν έχει επιλεγεί η εξομοίωση IBM.) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5,,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8 LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.).0 sec (,0 δευτ.) 2.0 sec (2,0 δευτ.) Bottom Margin (Κάτω περιθώριο) Αλλάξτε την επιλογή σε Invalid (Μη έγκυρο), αν θέλετε ο εκτυπωτής να παραβλέψει τη ρύθμιση κάτω περιθωρίου. Valid (Έγκυρο) Invalid (Μη έγκυρο) Page width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML552ECO/ ML559ECO) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί. 345,44 mm (3,6") 203,2 mm (8") Page Length (Μήκος σελίδας) Επιλέξτε το μήκος της σελίδας ενός κομμένου φύλλου. 279,4 mm (") 296,3 mm ( 2/3") 304,8 mm (2") 355,6 mm (4") 420,9 mm (6,57") 76,2 mm (3") 82,6 mm (3,25") 88,9 mm (3,5") 0,6 mm (4") 27,0 mm (5") 39,7 mm (5,5") 52,4 mm (6") 77,8 mm (7") 203,2 mm (8") 25,9 mm (8,5") Wait Time (Χρόνος αναμονής) Επιλέξτε το χρόνο αναμονής μεταξύ της τοποθέτησης χαρτιού στο δίσκο και της τροφοδοσίας του, ενώ ο εκτυπωτής αναμένει για τροφοδοσία χαρτιού σε λειτουργία χειροκίνητης τροφοδοσίας κομμένων φύλλων. 0.5 sec (0,5 δευτ.).0 sec (,0 δευτ.) 2.0 sec (2,0 δευτ.) Paper Length Control (Έλεγχος μήκους χαρτιού) Ελέγξτε το μήκος της σελίδας ενός κομμένου φύλλου χαρτιού. by MENU setting (βάσει ρύθμισης μενού) by Actual Page Length (βάσει πραγματικού μήκους σελίδας) by MENU setting (βάσει ρύθμισης μενού) by Actual Page Length (βάσει πραγματικού μήκους σελίδας) Λειτουργία μενού > 50

51 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Set-up (Ρυθμίσεις) Graphics (Γραφικά) Επιλέξτε την κατεύθυνση της εκτύπωσης όταν υπάρχουν δεδομένα εκτύπωσης διπλού ύψους σε μία γραμμή. Uni-directional (Μονόδρομη) Bi-directional (Αμφίδρομη) 7 or 8 Bits Graphics (Γραφικά 7 ή 8 Bit) (Εμφανίζεται μόνο για εξομοίωση ML) Επιλέξτε για να αλλάξετε τις ρυθμίσεις γραφικών Receive Buffer Size (Μέγεθος μνήμης λήψης) Επιλέξτε το μέγεθος της ληφθείσας μνήμης. Όταν έχει επιλεγεί η ρύθμιση «Line» ( γραμμή), το μέγεθος της μνήμης λήψης ρυθμίζεται στα 2 k byte. Line ( γραμμή) 32 K 64 K 28 K Paper Out Override (Παράκαμψη εξόδου χαρτιού) Ανιχνεύει αν απομένει λιγότερο από " (25mm) χαρτί και διακόπτει την εκτύπωση. Επιλέξτε YES (Ναι) για να παρακάμψετε τον αισθητήρα και να πραγματοποιηθεί εκτύπωση πιο κοντά στο κάτω μέρος της σελίδας. Yes (Ναι) No (Όχι) Print Registration (Καταχώρηση εκτύπωσης) Αλλάξτε τη ρύθμιση όπως απαιτείται, ώστε να επιτύχετε την καλύτερη καταχώρηση για αμφίδρομη εκτύπωση. 0.25mm Right (0,25 mm δεξιά), 0.20mm Right (0,20 mm δεξιά), 0.5mm Right (0,5 mm δεξιά), 0.0mm (0,0 mm), Right (Δεξιά), 0.05mm (0,05 mm), Right (Δεξιά), mm Left (0,05 mm αριστερά), 0.0mm Left (0,0 mm αριστερά), 0.5mm Left (0,5 mm αριστερά), 0.20mm Left (0,20 mm αριστερά), 0.25mm Left (0,25 mm αριστερά) 7 or 8 Bits Data Word (Λέξη δεδομένων 7 ή 8 Bit) Επιλέξτε μήκος λέξεων σε δεδομένα Operator Panel Function (Λειτουργία πίνακα χειριστή) Reset Inhibit (Απαγόρευση επαναφοράς) Print Suppress Effective (Διακοπή εκτύπωσης σε ισχύ) Επιλέξτε πλήρη ή περιορισμένη λειτουργία. Αλλάξτε την επιλογή σε Limited Operation (Περιορισμένη λειτουργία), για να απενεργοποιήσετε τα πλήκτρα PRINT QUALITY και CHARACTER PITCH, ώστε αυτές οι λειτουργίες να μπορούν να ελεγχθούν μόνο μέσω του λογισμικού σας. Έτσι παρεμποδίζεται η αλλαγή τους από τον πίνακα ελέγχου, όταν ο εκτυπωτής χρησιμοποιείται από πολλά άτομα. Με την αλλαγή αυτής της επιλογής σε Yes (Ναι), παρεμποδίζεται η επαναφορά των προεπιλεγμένων ρυθμίσεων του εκτυπωτή από ένα σήμα επαναφοράς που προέρχεται από τον υπολογιστή. Αν το σύστημά σας χρησιμοποιεί τους κωδικούς DC και DC3 για κάτι άλλο εκτός από τη λειτουργία διακοπής εκτύπωσης, αλλάξτε τη ρύθμιση σε NO. Full Operation (Πλήρης λειτουργία) Limited Operation (Περιορισμένη λειτουργία) No (Όχι) Yes (Ναι) No (Όχι) Yes (Ναι) Λειτουργία μενού > 5

52 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Set-up (Ρυθμίσεις) (συνέχεια) Auto LF (Αυτόματο LF) Επιλέξτε αν θα εκτελεστεί αυτόματη λειτουργία LF ή όχι, με τη λήψη κωδικού CR. Εάν η εκτύπωση γίνεται διαρκώς με διπλό διάστιχο, επιλέξτε No (Όχι), εάν εκτυπώνονται στοιχεία το ένα πάνω στο άλλο, επιλέξτε Yes (Ναι). No (Όχι) Yes (Ναι) Auto CR (Αυτόματο CR) (Εμφανίζεται μόνο για εξομοίωση IBM) Επιλέξτε Yes (Ναι) για να προσθέσετε ένα χαρακτήρα επαναφοράς κεφαλής, όταν λαμβάνεται τροφοδοσία γραμμής στο τέλος μιας γραμμής. No (Όχι) Yes (Ναι) CSF Bin Select (Επιλογή κάδου CSF) Εμφανίζεται μόνο όταν έχει εγκατασταθεί ο προαιρετικός τροφοδότης φύλλων διπλού κάδου. Χρησιμοποιήστε αυτήν την επιλογή για να επιλέξετε τον Κάδο 2 ως προεπιλογή. Bin (Κάδος ) Bin 2 (Κάδος 2) Print DEL Code (Εκτύπωση κωδικού DEL) (Εμφανίζεται μόνο για εξομοίωση ML) Αλλάξτε τη ρύθμιση σε Yes (Ναι) για να εκτυπώσετε τον κωδικό DEL (δεκαδικό ψηφίο 27) ως συμπαγές πλαίσιο. No (Όχι) Yes (Ναι) - SI Select Pitch (Πλάτος επιλογής SI) (0 CPI) (Εμφανίζεται μόνο για εξομοίωση IBM) Επιλέξτε τον τρόπο χειρισμού μιας εντολής SI που λαμβάνεται σε λειτουργία 0 CPI. 7. CPI 5 CPI SI Select Pitch (Πλάτος επιλογής SI) (2 CPI) (Εμφανίζεται μόνο για εξομοίωση IBM) Επιλέξτε τον τρόπο χειρισμού μιας εντολής SI που λαμβάνεται σε λειτουργία 2 CPI. 2 CPI 20 CPI Time Out Print (Λήξη χρονικού ορίου εκτύπωσης) Επιλέξτε έγκυρο ή μη έγκυρο. Αν το λογισμικό σας καταναλώνει αρκετή ώρα για διεργασία μεταξύ τμημάτων των δεδομένων που τροφοδοτεί στον εκτυπωτή, αλλάξτε τη ρύθμιση σε Invalid (μη έγκυρο), ώστε ο εκτυπωτής σας να μην απορρίπτει τα ληφθέντα δεδομένα ενώ αναμένει περισσότερα. Invalid (Μη έγκυρο) Valid (Έγκυρο) Auto Select (Αυτόματη επιλογή) Καθορίζει αν ο εκτυπωτής θα επιλέγεται αυτόματα ή όχι, μόλις τοποθετήσετε χαρτί. Επιλέξτε No (Όχι) αν θέλετε να ρυθμίσετε τη θέση αρχής φόρμας. Αν θέλετε να χρησιμοποιείτε πάντα την ίδια θέση αρχής φόρμας, αλλάξτε τη ρύθμιση σε YES. Yes (Ναι) No (Όχι) Graphics Speed (Ταχύτητα γραφικών) Αλλάξτε την επιλογή σε High (Υψηλή) για ταχύτερη εκτύπωση, όταν η βέλτιστη ποιότητα εκτύπωσης δεν σας απασχολεί. High (Υψηλή) Low (Χαμηλή) Λειτουργία μενού > 52

53 ΟΜΑ Α ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Set-up (Ρυθμίσεις) (συνέχεια) Centering Position (Θέση κεντραρίσματος) Χρησιμοποιείται για τον περιορισμό της διαδρομής της κεφαλής εκτύπωσης, κατά την εκτύπωση στενών στηλών. Επιλέξτε Mode (Λειτουργία ) για εκτυπωτή με στενή κεφαλή. Επιλέξτε Mode (Λειτουργία ) ή Mode 2 (Λειτουργία 2) για εκτυπωτή με πλατιά κεφαλή. DEFAULT (ΠΡΟΕΠΙΛΟΓΗ) Mode (Λειτουργία ) Mode 2 (Λειτουργία 2) CSF Type (Τύπος CSF) ESC SI Pitch (Πλάτος ESC SI) (Εμφανίζεται μόνο για εξομοίωση IBM) Select Language Set (Επιλογή συνόλου γλώσσας) (Εμφανίζεται μόνο όταν έχει επιλεγεί ηεξομοίωση Epson.) Power Save Time (Χρόνος εξοικονόμησης ενέργειας) Time Out FF (Λήξη χρονικού ορίου FF) Για να αποφύγετε εμπλοκές χαρτιού, αλλάξτε τη ρύθμιση σε Narrow (Στενό), αν χρησιμοποιείτε τον προαιρετικό αυτόματο τροφοδότη φύλλων στο πλατύ μοντέλο (ML552ECO και ML559ECO) Ρυθμίζει το πλάτος χαρακτήρων που χρησιμοποιείται, όταν λαμβάνεται η εντολή ESC SI. Ενεργοποιήστε/ απενεργοποιήστε το συνδυασμό της ρύθμισης κωδικοσελίδας και της μετατροπής γλώσσας. Combined (Συνδυασμός): Ενεργοποιήστε το συνδυασμό της κωδικοσελίδας και της μετατροπής γλώσσας. Code Page Only (Κωδικοσελίδα μόνο): Ενεργοποιήστε μόνο την κωδικοσελίδα και διακόψτε τη μετατροπή γλώσσας. Με την αλλαγή του συνόλου γλώσσας, αντικαθίστανται ορισμένα τυπικά σύμβολα με ειδικούς χαρακτήρες που χρησιμοποιούνται σε ξένες γλώσσες. Ρυθμίζει το χρονικό διάστημα αναμονής του εκτυπωτή για περισσότερα δεδομένα, πριν περάσει σε λειτουργία εξοικονόμησης ενέργειας. Ο εκτυπωτής θα τροφοδοτήσει χαρτί ή θα εξαγάγει χαρτί, αν δεν ληφθούν δεδομένα για ένα καθορισμένο χρονικό διάστημα. Wide (Πλατύ) Narrow (Στενό) 7. CPI 20 CPI Combined (Συνδυασμός) Code Page Only (Κωδικοσελίδα μόνο) 5 min (5 λεπτά) 0 min (0 λεπτά) 5 min (5 λεπτά) 30 min (30 λεπτά) 60 min (60 λεπτά) Invalid (Μη έγκυρο) 200ms (200 χιλ. δευτ.) 500ms (500 χιλ. δευτ.) sec ( δευτ.) Λειτουργία μενού > 53

54 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO Parallel I/F (Παράλληλη διασύνδεση) I-prime Auto Feed XT (Αυτόματη τροφοδοσία FX) (Εμφανίζεται μόνο για εξομοίωση EPSON) Επιλέξτε αν θα εκτυπωθούν ή θα διαγραφούν τα περιεχόμενα μνήμης κατά την αρχικοποίηση, με τη λήψη του I-PRIME. Εάν το σύστημά σας χρησιμοποιεί την ακίδα 4 της παράλληλης διασύνδεσης για τον έλεγχο της αυτόματης τροφοδοσίας γραμμής, αλλάξτε τη ρύθμιση σε Valid (Έγκυρο). Invalid (Μη έγκυρο) Buffer Print (Εκτύπωση μνήμης) Buffer Clear (Διαγραφή μνήμης) Valid (Έγκυρο) Invalid (Μη έγκυρο) Bi-direction (Αμφίδρομη) Ορίστε αν θα επιστρέφεται το ID μιας συσκευής ή όχι, σύμφωνα με το IEEE284. Enable (Ενεργοποίηση) Disable (Απενεργοποίηση) Serial I/F (Σειριακή διασύνδεση) (Εμφανίζεται όταν υπάρχει σύνδεση με τη σειριακή διασύνδεση) Parity (Ισοτιμία) Serial Data 7/8 Bits (Σειριακά δεδομένα 7/8 Bit) None (Καμία): Απουσία bit ισοτιμίας Odd (Περιττή): Περιττή ισοτιμία Even (Ζυγή): Ζυγή ισοτιμία Ignore (Παράβλεψη): Να μην γίνει μετατροπή του χαρακτήρα σε ox40 σε περίπτωση σφάλματος ισοτιμίας. Επιλέξτε σειριακό bit. None (Καμία) Odd (Περιττή) Even (Ζυγή) Ignore (Παράβλεψη) 8 bit 7 bit Protocol (Πρωτόκολλο) Επιλέξτε μια μέθοδο ελέγχου απασχολημένης διασύνδεσης. Ready/Busy (Έτοιμη/Απασχολημένη) X-On/X-OFF Ready/Busy & X-ON/X-OFF (Έτοιμη/Απασχολημένη & X-ON/X-OFF) Diagnostic Test (Διαγνωστικός έλεγχος) Επιλέξτε για να εκτελέσετε διαγνωστικό έλεγχο εισόδου/ εξόδου των σημάτων της διασύνδεσης RS-232C. No (Όχι) Yes (Ναι) Busy Line (Γραμμή απασχολημένη) Επιλέξτε για να ορίσετε τη ρύθμιση απασχολημένης γραμμής. SSD- SSD+ DTR RTS Baud Rate (Ταχύτητα baud) Επιλέξτε για να ορίσετε την ταχύτητα baud bps bps bps 200 bps 600 bps 300 bps bps DSR Signal (Σήμα DSR) Επιλέξτε το σήμα DSR. Valid (Έγκυρο) Invalid (Μη έγκυρο) DTR Signal (Σήμα DTR) Επιλέξτε μια μέθοδο εναλλαγής σήματος DTR μιας σειριακής διασύνδεσης. Ready on Power UP (Έτοιμη μόλις γίνει ενεργοποίηση) Ready on Select (Έτοιμη μόλις γίνει επιλογή) Busy Time (Χρόνος απασχόλησης) Επιλέξτε το ελάχιστο χρονικό διάστημα μεταξύ των BUSY (Απασχολημένη) και READY (Έτοιμη). 0.2 sec (0,2 δευτ.).0 sec (,0 δευτ.) Λειτουργία μενού > 54

55 ΟΜΑΔΑ ΣΤΟΙΧΕΙΟ ΛΕΙΤΟΥΡΓΙΑ ΣΕΝΟΛΑ ML5520ECO/ML552ECO ML5590ECO/ML559ECO CSF Bin (Κάδος CSF) (Εμφανίζεται όταν είναι εγκατεστημένος ο αυτόματος τροφοδότης φύλλων ενός κάδου) Line Spacing (Διάστιχο γραμμής) Bottom Margin (Κάτω περιθώριο) Page Width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML552ECO/ ML559ECO) Επιλέξτε το πλάτος τροφοδοσίας γραμμής Αλλάξτε την επιλογή σε Invalid (Μη έγκυρο), αν θέλετε ο εκτυπωτής να παραβλέψει τη ρύθμιση κάτω περιθωρίου. Αλλάξτε σε 8 ίντσες για εκτύπωση σε χαρτί μεγέθους επιστολής. 6 LPI 8 LPI Valid (Έγκυρο) Invalid (Μη έγκυρο) 203,2 mm (8") 345,44 mm (3,6") Page Length (Μήκος σελίδας) Επιλέξτε το μήκος ενός κομμένου φύλλου. 279,4 mm (") 296,3 mm ( 2/3") 304,8 mm (2") 355,6 mm (4") 420,9 mm (6,57") 88,9 mm (3,5") 0,6 mm (4") 27,0 mm (5") 39,7 mm (5,5") 52,4 mm (6") 77,8 mm (7") 203,2 mm (8") 25,9 mm (8,5") CSF Bin 2 (Κάδος 2 CSF) (Εμφανίζεται όταν υπάρχει εγκατεστημένος αυτόματος τροφοδότης φύλλων δύο κάδων) Line Spacing (Διάστιχο γραμμής) Bottom Margin (Κάτω περιθώριο) Page Length (Μήκος σελίδας) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Αλλάξτε την επιλογή σε Invalid (Μη έγκυρο), αν θέλετε ο εκτυπωτής να παραβλέψει τη ρύθμιση κάτω περιθωρίου. Επιλέξτε το μήκος ενός κομμένου φύλλου. 6LPI 8LPI Valid (Έγκυρο) Invalid (Μη έγκυρο) 279,4 mm (") 296,3 mm ( 2/3") 304,8 mm (2") 355,6 mm (4") 420,9 mm (6,57") 88,9 mm (3,5") 0,6 mm (4") 27,0 mm (5") 39,7 mm (5,5") 52,4 mm (6") 77,8 mm (7") 203,2 mm (8") 25,9 mm (8,5") Λειτουργία μενού > 55

56 Συντήρηση Αντικατάσταση της κασέτας κορδέλας Βεβαιωθείτε ότι έχετε τη σωστή κορδέλα για να αντικαταστήσετε την κορδέλα του εκτυπωτή σας. Εάν τοποθετήσετε λάθος κορδέλα στον εκτυπωτή σας, δεν θα πραγματοποιείται εκτύπωση. Ψάξτε να βρείτε τον αριθμό μοντέλου εκτυπωτή στη συσκευασία της κορδέλας. Χειρισμός της κασέτας κορδέλας > Αφήνετε τις κασέτες κορδέλας που δεν χρησιμοποιείτε στις συσκευασίες τους, έως ότου τις χρειαστείτε. > Προσοχή, το μελάνι της κορδέλας μπορεί να αφήσει ανεξίτηλους λεκέδες. > Σε περίπτωση που πέσει μελάνι από την κορδέλα στο δέρμα ή σε ρούχα, συνήθως μπορείτε να το αφαιρέσετε με σαπούνι και νερό. Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος (θέση OFF).. Ανοίξτε το κάλυμμα πρόσβασης και κεντράρετε την κεφαλή εκτύπωσης (). 2. Μετακινήστε τη χρησιμοποιημένη κασέτα κορδέλα προς τα πάνω, για να τη βγάλετε από την κεφαλή εκτύπωσης, ανυψώστε την, βγάλτε την και πετάξτε την. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η κεφαλή εκτύπωσης ενδέχεται να ΚΑΙΕΙ. Συντήρηση > 56

57 3. Αφαιρέστε τη νέα κασέτα κορδέλας από τη συσκευασία της και τοποθετήστε την. Μην αφαιρείτε το προστατευτικό περίβλημα της κορδέλας () από την κορδέλα! 4. Περιστρέψτε το κουμπί αντιστάθμισης () προς την κατεύθυνση του βέλους, ώστε να τεντώσετε την κορδέλα αν έχει χαλαρώσει. 5. Κλείστε το κάλυμμα πρόσβασης και ενεργοποιήστε ξανά τον εκτυπωτή. ΠΡΟΣΟΧΗ! > Εάν η κορδέλα έρθει σε επαφή με τα μάτια: Ξεπλύνετε τα μάτια με άφθονο νερό για 5 λεπτά, κρατώντας τα βλέφαρα ανοιχτά με τα δάχτυλά σας. Ζητήστε ιατρική βοήθεια. > Εάν η κορδέλα έρθει σε επαφή με το δέρμα: Πλύντε καλά με σαπούνι και νερό. Συντήρηση > 57

58 Καθαρισμός του εκτυπωτή σας Για να διατηρήσετε τον εκτυπωτή σας σε καλή κατάσταση λειτουργίας, σας συμβουλεύουμε να τον καθαρίζετε τακτικά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Τοποθετήστε το διακόπτη τροφοδοσίας του εκτυπωτή στη θέση OFF και αποσυνδέστε το καλώδιο τροφοδοσίας από τον εκτυπωτή, πριν καθαρίσετε τον εκτυπωτή. Εξωτερικό του εκτυπωτή ΠΡΟΣΟΧΗ! Διατηρείτε το κάλυμμα πρόσβασης κλειστό, ώστε να αποφύγετε το ενδεχόμενο εισόδου προϊόντος καθαρισμού στον εκτυπωτή. Καθαρίζετε το εξωτερικό του εκτυπωτή όπως απαιτείται, αλλά τουλάχιστον μία φορά κάθε έξι μήνες ή κάθε 300 ώρες λειτουργίας, όποιο από τα δύο συμβεί πρώτο. > Εμποτίστε ελαφρά ένα βαμβακερό πανί με διαλυμένο φυσικό απορρυπαντικό και σκουπίστε προσεκτικά το εξωτερικό του εκτυπωτή. Καθαρισμός του περιβλήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ! > Επειδή η κεφαλή εκτύπωσης ζεσταίνεται πολύ κατά την εκτύπωση, αφήστε την να κρυώσει πριν καθαρίσετε οτιδήποτε στο εσωτερικό του εκτυπωτή. > Μην χρησιμοποιείτε εύφλεκτα διαλυτικά για τον καθαρισμό του εκτυπωτή, ώστε να αποφύγετε τυχόν κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας. Θα πρέπει να καθαρίζετε το περίβλημα του εκτυπωτή κάθε έξι μήνες (ή μετά από περίπου 300 ώρες λειτουργίας). ΠΡΟΣΟΧΗ! Σε καμία περίπτωση μην χρησιμοποιείτε ισχυρά διαλυτικά ή ισχυρά απορρυπαντικά στο ερμάριο μπορεί να προκαλέσουν ζημιά στο περίβλημα.. Απενεργοποιήστε τον εκτυπωτή. 2. Χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε το χαρτί από τον εκτυπωτή μετακινώντας το προς τα πίσω. ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος, πριν ανοίξετε το κάλυμμα πρόσβασης. Συντήρηση > 58

59 3. Ανοίξτε το κάλυμμα πρόσβασης () και αφαιρέστε τη μονάδα κυλίνδρου ανύψωσης (2) Χρησιμοποιήστε ένα καθαρό, στεγνό πανί για να σκουπίσετε γύρω από τον άξονα και την πλάκα της κεφαλής. Αφαιρέστε τυχόν κομμάτια χαρτιού που έχουν παραμείνει. ΠΡΟΣΟΧΗ! > Κατά τον καθαρισμό του εσωτερικού του εκτυπωτή με ηλεκτρική σκούπα, μην επιχειρείτε να καθαρίσετε εξαρτήματα που είναι μικρότερα από το ακροφύσιο αναρρόφησης. > Μην καθαρίζετε τα εσωτερικά λειτουργικά μέρη με το ακροφύσιο αναρρόφησης, για να μην προκληθεί βλάβη στον εκτυπωτή. 5. Επανατοποθετήστε τη μονάδα κυλίνδρου ανύψωσης και κλείστε το κάλυμμα πρόσβασης. Συντήρηση > 59

60 Αντιμετώπιση προβλημάτων Αποκατάσταση εμπλοκών χαρτιού Εμπλοκές πίσω τροφοδοσίας. Απενεργοποιήστε τον εκτυπωτή. 2. Χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε εντελώς το χαρτί από τον εκτυπωτή μετακινώντας το προς τα πίσω. ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος (θέση OFF), πριν ανοίξετε το κάλυμμα πρόσβασης. 3. Ανοίξτε το κάλυμμα πρόσβασης () και αφαιρέστε τη μονάδα κυλίνδρου ανύψωσης (2). Αφαιρέστε οποιαδήποτε σχισμένα χαρτιά Ανυψώστε τον οδηγό φύλλων () και επανατοποθετήστε χαρτί. Φροντίστε να κλειδώσετε τα καλύμματα τράκτορα. Αντιμετώπιση προβλημάτων > 60

61 5. Χαμηλώστε τον οδηγό φύλλων, στη συνέχεια τοποθετήστε τη μονάδα κυλίνδρου ανύψωσης και κλείστε το κάλυμμα πρόσβασης. 6. Ενεργοποιήστε τον εκτυπωτή και πιέστε το πλήκτρο FF/LOAD. Πίσω τροφοδοσία, επαναλαμβανόμενες εμπλοκές χαρτιού Αν εξακολουθεί να γίνεται εμπλοκή του χαρτιού, ίσως συμβαίνει ένα από τα ακόλουθα: > ελαττωματικό χαρτί > μη ευθυγραμμισμένο χαρτί > κομμάτια χαρτιού έχουν κολλήσει στη διαδρομή χαρτιού Ελαττωματικό χαρτί Αντικαταστήστε το ελαττωματικό χαρτί με χαρτί από νέα στοίβα. Μη ευθυγραμμισμένο χαρτί. Απενεργοποιήστε τον εκτυπωτή. 2. Χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε εντελώς το χαρτί από τον εκτυπωτή μετακινώντας το προς τα πίσω. 3. Σκίστε δυο φύλλα χαρτιού, αφήνοντας ένα νέο, καθαρό, τετράγωνα κομμένο άκρο. 4. Επανατοποθετήστε το χαρτί και ενεργοποιήστε ξανά τον εκτυπωτή. Αντιμετώπιση προβλημάτων > 6

62 Κομμάτια χαρτιού στη διαδρομή χαρτιού. Απενεργοποιήστε τον εκτυπωτή. 2. Χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε εντελώς το χαρτί από τον εκτυπωτή μετακινώντας το προς τα πίσω. ΠΡΟΣΟΧΗ! Βεβαιωθείτε ότι ο εκτυπωτής είναι απενεργοποιημένος (θέση OFF), πριν ανοίξετε το κάλυμμα πρόσβασης. 3. Ανοίξτε το κάλυμμα πρόσβασης () και αφαιρέστε τη μονάδα κυλίνδρου ανύψωσης (2). Στη συνέχεια πιάστε τα γλωσσίδια (3) στον οδηγό φύλλων (4) και ανυψώστε τον για να τον βγάλετε από τον εκτυπωτή Αφαιρέστε τυχόν σκισμένα κομμάτια χαρτιού. 5. Διπλώστε λίγο συνεχές χαρτί πάνω από τρεις φορές, ώστε να φτιάξετε μια σελίδα πάχους τεσσάρων φύλλων. Στη συνέχεια, τοποθετήστε την στους τράκτορες και κλείστε και κλειδώστε τα καλύμματα. 6. Χρησιμοποιήστε το κουμπί πλάκας για να τραβήξετε το χαρτί τετραπλού πάχους γύρω από την πλάκα. Έτσι θα βγουν τα κομμάτια χαρτιού που έχουν εμπλακεί. 7. Αφαιρέστε τα κομμάτια χαρτιού. Στη συνέχεια, χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε το χαρτί προς τα πίσω. Αντιμετώπιση προβλημάτων > 62

63 8. Τοποθετήστε τυπικό χαρτί, κλείστε και κλειδώστε τα καλύμματα τράκτορα. 9. Τοποθετήστε τον οδηγό φύλλων, στη συνέχεια τοποθετήστε τη μονάδα κυλίνδρου ανύψωσης και κλείστε το κάλυμμα πρόσβασης. 0. Ενεργοποιήστε τον εκτυπωτή και πιέστε το πλήκτρο FF/LOAD. Αντιμετώπιση προβλημάτων > 63

64 Εμπλοκές χαρτιού μονού φύλλου. Απενεργοποιήστε τον εκτυπωτή. 2. Χρησιμοποιήστε το κουμπί πλάκας για να βγάλετε το χαρτί προς τα πίσω. 3. Ανοίξτε το κάλυμμα πρόσβασης () και αφαιρέστε τη μονάδα κυλίνδρου ανύψωσης (2) Αφαιρέστε τυχόν σχισμένα κομμάτια γύρω από την κεφαλή. 5. Επανατοποθετήστε τη μονάδα κυλίνδρου ανύψωσης και κλείστε το κάλυμμα πρόσβασης. Αντιμετώπιση προβλημάτων > 64

65 Γενικά προβλήματα Ακολουθούν ορισμένα γενικά πράγματα που πρέπει να ελέγχετε, πριν προβείτε σε λεπτομερή αντιμετώπιση προβλημάτων. > Είναι ο εκτυπωτής συνδεδεμένος και ενεργοποιημένος; > Είναι οι συνδέσεις (τροφοδοσία και διασύνδεση) καλά στερεωμένες; > Οι συνθήκες περιβάλλοντος είναι οι κατάλληλες για τη λειτουργία του προϊόντος; > Το χαρτί που χρησιμοποιείται πληροί τις προδιαγραφές αυτού του προϊόντος; > Έχει τοποθετηθεί σωστά το χαρτί; > Έχει τοποθετηθεί σωστά η κορδέλα; > Χρησιμοποιείται κορδέλα OKI; > Έχει ρυθμιστεί σωστά το κενό κεφαλής εκτύπωσης; > Χρησιμοποιούνται τα σωστά προγράμματα οδήγησης εκτυπωτή για τον εκτυπωτή; ΣΗΜΕΙΩΣΗ > Οι ρυθμίσεις στην εφαρμογή λογισμικού σας κανονικά παρακάμπτουν οποιεσδήποτε ρυθμίσεις στο πρόγραμμα οδήγησης του εκτυπωτή σας. > Οι ρυθμίσεις προγραμμάτων οδήγησης εκτυπωτή κανονικά παρακάμπτουν τις ρυθμίσεις του μενού εκτυπωτή ή του μπροστινού πίνακα του εκτυπωτή. ΠΡΟΒΛΗΜΑ Τα αρχεία προγράμματος επεξεργασίας κειμένου δεν εκτυπώνονται όπως έχω ρυθμίσει στο μενού και στον μπροστινό πίνακα. Όταν ενεργοποιώ τον εκτυπωτή, δεν συμβαίνει τίποτα. Ο εκτυπωτής δεν εκτυπώνει όταν ο υπολογιστής στέλνει δεδομένα. ΛΥΣΗ Να θυμάστε: > Οι ρυθμίσεις στην εφαρμογή λογισμικού σας μπορούν να παρακάμψουν τις ρυθμίσεις του προγράμματος οδήγησης του εκτυπωτή σας. > Οι ρυθμίσεις των προγραμμάτων οδήγησης του εκτυπωτή σας μπορούν να παρακάμψουν όλες τις ρυθμίσεις του μενού εκτυπωτή ή του μπροστινού πίνακα του εκτυπωτή. Πριν στείλουν ένα αρχείο στον εκτυπωτή, πολλά προγράμματα επεξεργασίας κειμένου στέλνουν είτε μια «συμβολοσειρά προετοιμασίας» είτε ένα σήμα I-Prime στον εκτυπωτή. Η συμβολοσειρά προετοιμασίας περιέχει κωδικούς που παρακάμπτουν τις ρυθμίσεις πίνακα και μενού. Για να αλλάξετε τον εκτυπωτή σας, ώστε να παρακάμπτει τον κωδικό επαναφοράς, μπείτε στη Λειτουργία μενού, μεταβείτε στην ομάδα Set-Up (Ρυθμίσεις) και αλλάξτε τη ρύθμιση Reset Inhibit (Απαγόρευση επαναφοράς) σε YES (Ναι). Το σήμα I-Prime θα παρακάμπτει αυτόματα οποιεσδήποτε ρυθμίσεις έχετε κάνει στον μπροστινό πίνακα. Για να εξαλείψετε αυτό το πρόβλημα, μπείτε στη Λειτουργία μενού, μεταβείτε στην ομάδα Parallel Interface (Παράλληλη διασύνδεση) και αλλάξτε τη ρύθμιση του I Prime σε Invalid (Μη έγκυρο). Για περισσότερες πληροφορίες σχετικά με την αλλαγή των ρυθμίσεων μενού, ανατρέξτε στην ενότητα «Αλλαγή των ρυθμίσεων μενού» στη σελίδα 44. Ελέγξτε τη σύνδεση του καλωδίου τροφοδοσίας στην πρίζα και τον εκτυπωτή σας. Εάν χρησιμοποιείτε πολύπριζο, βεβαιωθείτε ότι είναι ενεργοποιημένο και ότι η ασφάλεια δεν έχει καεί ή ότι δεν έχει προκύψει δυσλειτουργία του διακόπτη κυκλώματος.. Ανάβει η λυχνία SEL; Εάν δεν ανάβει, πιέστε το πλήκτρο SEL. 2. Βεβαιωθείτε ότι το καλώδιο διασύνδεσης είναι καλά συνδεδεμένο τόσο στον εκτυπωτή όσο και στον υπολογιστή. 3. Εάν έχετε εγκαταστήσει την προαιρετική πλακέτα σειριακής διασύνδεσης, ελέγξτε για να βεβαιωθείτε ότι έχει εφαρμόσει σωστά στον εκτυπωτή. Αντιμετώπιση προβλημάτων > 65

66 ΠΡΟΒΛΗΜΑ Όταν εκτυπώνω ένα έγγραφο, εκτυπώνονται παράξενα σύμβολα, λανθασμένες γραμματοσειρές κ.λπ. Το μελάνι μουντζουρώνει το χαρτί όταν εκτυπώνω στενές στήλες. Έχω τοποθετήσει νέα κορδέλα, αλλά η εκτύπωση έχει μουντζούρες και ραβδώσεις. ΛΥΣΗ. Ελέγξτε για να βεβαιωθείτε ότι το πρόγραμμα οδήγησης εκτυπωτή που έχετε επιλέξει στο λογισμικό σας ταιριάζει με την εξομοίωση εκτυπωτή. 2. Πιέστε τα πλήκτρα SHIFT και SEL, μετά πιέστε το πλήκτρο GROUP. Έτσι θα εκτυπωθεί μια γραμμή όπου θα εμφανίζεται η εξομοίωση που επιλέξατε. 3. Εάν έχετε ενσωματώσει εντολές εκτυπωτή στο λογισμικό σας, ελέγξτε για να βεβαιωθείτε ότι τις έχετε εισαγάγει σωστά Αυτό μπορεί να οφείλεται σε υπερβολικά μεγάλη διαδρομή της κεφαλής εκτύπωσης από τη θέση κεντραρίσματος. Μπείτε στο μενού και ρυθμίστε την επιλογή Centering Position (Θέση κεντραρίσματος) σε MODE (Λειτουργία ). Ανατρέξτε στην ενότητα «Χρήση του εκτυπωτή σας, Λειτουργία μενού». Για τον εκτυπωτή με πλατιά κεφαλή, αν η επιλογή MODE (Λειτουργία ) δεν λειτουργεί, δοκιμάστε να ρυθμίσετε την επιλογή Centering Position (Θέση κεντραρίσματος) σε MODE 2 (Λειτουργία 2). Το προστατευτικό περίβλημα της κορδέλας () έχει χαλαρώσει ή λείπει. Αφαιρέστε την κασέτα κορδέλας και ελέγξτε το προστατευτικό περίβλημα της κορδέλας. > Εάν έχει χαλαρώσει, σφίξτε το. > Εάν λείπει, βρείτε το και τοποθετήστε το. Λείπουν τελείες από τις εκτυπώσεις μου. Η λυχνία ALARM (Προειδοποίηση) αναβοσβήνει. Η λυχνία ALARM ανάβει και η λυχνία Character Pitch 0 (Πλάτος χαρακτήρων 0) αναβοσβήνει. Η λυχνία ALARM ανάβει και η λυχνία Character Pitch 5 (Πλάτος χαρακτήρων 5) αναβοσβήνει. Ο εκτυπωτής χρειάζεται χαρτί. Η λυχνία ALARM δεν ανάβει και δεν μπορώ να τοποθετήσω χαρτί. Το συνεχές χαρτί κολλάει στον οδηγό φύλλων. Τα πλήκτρα Print Quality και Character Pitch στον μπροστινό πίνακα δεν λειτουργούν. Το κενό κεφαλής ίσως δεν έχει ρυθμιστεί σωστά. Δοκιμάστε να μετακινήσετε το μοχλό κενού κεφαλής. Δοκιμάστε να απενεργοποιήσετε τον εκτυπωτή και μετά ενεργοποιήστε τον ξανά. Εάν η λυχνία εξακολουθεί να αναβοσβήνει, επικοινωνήστε με το τμήμα συντήρησης. Αυτό υποδεικνύει ότι ο μοχλός χαρτιού έχει τοποθετηθεί στη λάθος θέση σε σχέση με το χαρτί που προσπαθείτε να χρησιμοποιήσετε. Μετακινήστε τον στη σωστή ρύθμιση. Αυτό υποδεικνύει εμπλοκή χαρτιού. Πιέστε το πλήκτρο SEL και διορθώστε την εμπλοκή χαρτιού. Ανατρέξτε στην ενότητα «Αποκατάσταση εμπλοκών χαρτιού» στη σελίδα 60.. Πιέστε και αφήστε το πλήκτρο SEL. 2. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT και πιέστε το πλήκτρο RESET/CHARACTER PITCH. Η λυχνία ALARM ανάβει και τώρα μπορείτε να τοποθετήσετε χαρτί. Σε κρύο και ξηρό καιρό, ενδέχεται να σχηματιστούν στατικά φορτία με αποτέλεσμα το χαρτί να κολλάει στον οδηγό φύλλων. Δοκιμάστε να μετακινήσετε τους οδηγούς χαρτιού ταυτόχρονα, ώστε το χαρτί να ακουμπάει στους οδηγούς και όχι στο διαχωριστή. Η επιλογή Operator Panel Function (Λειτουργία πίνακα χειριστή) στο μενού εκτυπωτή μπορεί να χρησιμοποιηθεί για την απενεργοποίηση αυτών των πλήκτρων (Περιορισμένη λειτουργία). Εάν ο εκτυπωτής αποτελεί τμήμα ενός προσαρμοσμένου συστήματος ή αν χρησιμοποιείται από πολλά άτομα, ο διαχειριστής του συστήματος ίσως έχει χρησιμοποιήσει αυτήν την επιλογή, για να βεβαιωθεί ότι ο εκτυπωτής είναι πάντοτε σωστά ρυθμισμένος. Συμβουλευτείτε το διαχειριστή του συστήματός σας, πριν αλλάξετε οποιεσδήποτε ρυθμίσεις μενού. Αντιμετώπιση προβλημάτων > 66

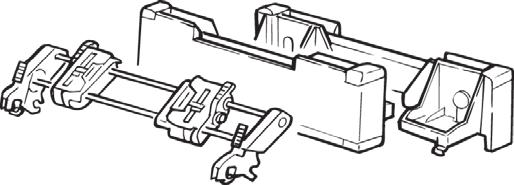

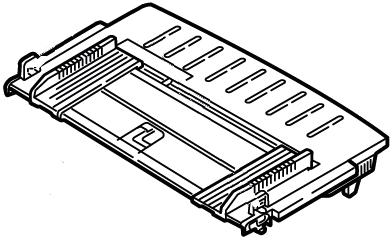

67 Ανταλλακτικά και αξεσουάρ Αγορά Ανταλλακτικών & Αξεσουάρ Πριν αγοράσετε ανταλλακτικά και αξεσουάρ, σημειώστε τον αριθμό μοντέλου εκτυπωτή σας (δείτε το μπροστινό μέρος της μονάδας) και έχετε διαθέσιμο το σωστό αριθμό ανταλλακτικού και την περιγραφή του εξαρτήματος που θέλετε να αγοράσετε. 3 x Κασέτα κορδέλας 2. Κουμπί πλάκας 3. Καλώδιο τροφοδοσίας (Ηνωμένο Βασίλειο, Ευρώπη) 4. Κεφαλή εκτύπωσης 5. Κάλυμμα πρόσβασης 6. Οδηγός φύλλων 7. Μονάδα κυλίνδρου ανύψωσης Οι οδηγίες εγκατάστασης παρέχονται μαζί με τα εξαρτήματα Τράκτορας έλξης, Τοποθέτηση από πάνω 2. Τράκτορας ώσης, Τοποθέτηση από κάτω 3. Αυτόματος τροφοδότης κομμένων φύλλων χαρτιού μονού κάδου ή Αυτόματος τροφοδότης κομμένων φύλλων χαρτιού διπλού κάδου (ML5520ECO/ML5590ECO) 4. Βάση ρολού χαρτιού (ML5520ECO/ML5590ECO) 5. Σειριακή διασύνδεση RS-232C ή Διασύνδεση δικτύου 00BASE-TX/0BASE-T Ανταλλακτικά και αξεσουάρ > 67
