Εισαγωγή ΤΎΠΟΣ ΚΑΛΩ ΊΟΥ ΜΉΚΟΣ (ΜΈΤΡΑ) ΠΥΡΉΝΑΣ ΘΩΡΆΚΙΣΗ. Τροφοδοσία 1,8 USB 5,0. Σειριακή σύνδεση 1,5. Παράλληλη σύνδεση 5,0. Lan 2,1.

Transcript

1

2 Εισαγωγή Έχει καταβληθεί κάθε προσπάθεια, για να διασφαλιστεί ότι οι πληροφορίες αυτού του εγγράφου είναι πλήρεις, ακριβείς και ενημερωμένες. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για τα αποτελέσματα σφαλμάτων που βρίσκονται πέρα από τον έλεγχό του. Επίσης, ο κατασκευαστής δεν μπορεί να εγγυηθεί ότι οι αλλαγές στο λογισμικό και στον εξοπλισμό που γίνονται από άλλους κατασκευαστές και αναφέρονται σε αυτό τον οδηγό δεν θα επηρεάσουν την εφαρμοσιμότητα των πληροφοριών σε αυτόν. Η αναφορά προϊόντων λογισμικού που κατασκευάζονται από άλλες εταιρείες δεν συνιστά απαραίτητα έγκριση εκ μέρους του κατασκευαστή. Παρόλο που έχει καταβληθεί κάθε προσπάθεια, ώστε το παρόν εγχειρίδιο να είναι όσο το δυνατόν πιο ακριβές και χρήσιμο, δεν παρέχουμε καμία εγγύηση οποιουδήποτε τύπου, ρητή ή σιωπηρή, σχετικά με την ακρίβεια ή την πληρότητα του πληροφοριών που περιέχει. Τα πιο ενημερωμένα προγράμματα οδήγησης και εγχειρίδια διατίθενται στη διεύθυνση: Πνευματικά δικαιώματα 2012 OKI Data Corporation. Με την επιφύλαξη παντός δικαιώματος. Η επωνυμία OKI είναι κατοχυρωμένο εμπορικό σήμα της OKI Electric Industry Co., Ltd. Η επωνυμία OKI Printing Solutions είναι εμπορικό σήμα της OKI Data Corporation. Η επωνυμία Energy Star είναι εμπορικό σήμα της Υπηρεσίας Προστασίας Περιβάλλοντος των Ηνωμένων Πολιτειών. Οι επωνυμίες Microsoft, MS-DOS και Windows είναι κατοχυρωμένα εμπορικά σήματα της Microsoft Corporation. Οι επωνυμίες Apple, Macintosh, Mac και Mac OS είναι κατοχυρωμένα εμπορικά σήματα της Apple Inc. Άλλα ονόματα προϊόντων και εμπορικές επωνυμίες είναι κατοχυρωμένα εμπορικά σήματα ή εμπορικά σήματα των αντίστοιχων κατόχων τους. Στο πλαίσιο του προγράμματος Energy Star, ο κατασκευαστής έχει καθορίσει ότι το προϊόν αυτό πληροί τις κατευθυντήριες οδηγίες Energy Star για την ενεργειακή απόδοση. Σημείωση: Μη συμμόρφωση (όταν χρησιμοποιείται Κάρτα Διασύνδεσης Δικτύου). Το προϊόν αυτό συμμορφώνεται με τις απαιτήσεις των Οδηγιών 2004/108/ΕΚ (EMC), 2006/95/ΕΚ (LVD) και 2011/65/ΕE (ROHS) του Συμβουλίου, όπως τροποποιήθηκαν ανάλογα με την περίπτωση, για την προσέγγιση των νομοθεσιών των κρατών μελών σχετικά με την ηλεκτρομαγνητική συμβατότητα, τη χαμηλή τάση και τον περιορισμό χρήσης επικίνδυνων ουσιών. Το προϊόν αυτό συμμορφώνεται προς το πρότυπο EN55022 Κλάσης B. Ωστόσο, όταν είναι εξοπλισμένο με την προαιρετική κάρτα διασύνδεσης δικτύου, την κάρτα σειριακής διασύνδεσης RS-232 C ή τον προαιρετικό αυτόματο τροφοδότη κομμένων φύλλων χαρτιού, η συμμόρφωση με το πρότυπο EN55022 είναι κλάσης A. Σε ένα οικιακό περιβάλλον, αυτή η διαμόρφωση ενδέχεται να προκαλέσει παρεμβολές ραδιοσυχνοτήτων, σε αυτήν την περίπτωση ο χρήστης ίσως απαιτηθεί να λάβει τα κατάλληλα μέτρα. Για την αξιολόγηση της συμμόρφωσης του προϊόντος με τις απαιτήσεις της οδηγίας EMC 2004/108/ΕΚ χρησιμοποιήθηκαν τα παρακάτω καλώδια. Η συμμόρφωση μπορεί να επηρεαστεί από τη χρήση διαφορετικών διαμορφώσεων. ΤΎΠΟΣ ΚΑΛΩ ΊΟΥ ΜΉΚΟΣ (ΜΈΤΡΑ) ΠΥΡΉΝΑΣ ΘΩΡΆΚΙΣΗ Τροφοδοσία 1,8 USB 5,0 Σειριακή σύνδεση 1,5 Παράλληλη σύνδεση 5,0 Lan 2,1 Εισαγωγή > 2

3 Κατασκευαστής OKI Data Corporation, Shibaura, Minato-ku, Tokyo , Japan Εισαγωγέας για την ΕΕ/εξουσιοδοτημένος αντιπρόσωπος OKI Europe Limited Blays House Wick Road Egham Surrey, TW20 0HJ United Kingdom Για πωλήσεις, υποστήριξη και γενικές ερωτήσεις, επικοινωνήστε με τον τοπικό διανομέα. Πληροφορίες σχετικά με το περιβάλλον Κατασκευαστής > 3

4 Περιεχόμενα Εισαγωγή Κατασκευαστής Εισαγωγέας για την ΕΕ/εξουσιοδοτημένος αντιπρόσωπος Πληροφορίες σχετικά με το περιβάλλον Περιεχόμενα Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις Εισαγωγή Πληροφορίες για τον παρόντα οδηγό Ηλεκτρονική χρήση Εκτύπωση σελίδων Έναρξη χρήσης Φύλαξη των υλικών συσκευασίας Περιγραφή τμημάτων Μπροστινή όψη Πίσω όψη Τοποθέτηση του εκτυπωτή σας Ενεργοποίηση του εκτυπωτή σας Απενεργοποίηση του εκτυπωτή σας Σύνδεση του εκτυπωτή σας Διασυνδέσεις Διασύνδεση Προγράμματα οδήγησης εκτυπωτή Εκτύπωση από υπολογιστή OKI DIPUS Έλεγχος του εκτυπωτή με τη χρήση του DIPUS Τοποθέτηση χαρτιού Τοποθέτηση συνεχούς χαρτιού (Πίσω τροφοδοσία) Τοποθέτηση μονών φύλλων (Επάνω τροφοδοσία) Ρύθμιση αρχής φόρμας (TOF) Προσωρινή αλλαγή της ρύθμισης αρχής φόρμας Επαναφορά της αρχής φόρμας στην τυπική ρύθμιση Ρύθμιση του κενού της κεφαλής εκτύπωσης Εκτέλεση των αυτοελέγχων Επιλογή μιας εξομοίωσης Χρήση των δυνατοτήτων του εκτυπωτή Δυνατότητα Tear (Σκίσιμο) Δυνατότητα Forms tear-off (Σκίσιμο για φόρμες) Δυνατότητα Paper park (Εκκαθάριση χαρτιού) Οδηγίες λειτουργίας Λειτουργία εκτύπωσης: ενδεικτικές λυχνίες Λειτουργία εκτύπωσης: πλήκτρα πίνακα ελέγχου Επιλογή ποιότητας εκτύπωσης και γραμματοσειράς Λειτουργία μενού: πίνακας ελέγχου Είσοδος και έξοδος στη/από τη λειτουργία μενού Σύνοψη των ρυθμίσεων μενού Συντήρηση Αντικατάσταση της κασέτας κορδέλας Καθαρισμός του εκτυπωτή σας Εξωτερικό του εκτυπωτή Καθαρισμός του περιβλήματος Περιεχόμενα > 4

5 Εγκατάσταση προαιρετικών εξαρτημάτων Αντιμετώπιση προβλημάτων Αποκατάσταση εμπλοκών χαρτιού Εμπλοκές πίσω τροφοδοσίας Διόρθωση επαναλαμβανόμενων εμπλοκών πίσω τροφοδοσίας Εμπλοκές ενός φύλλου Αντιμετώπιση γενικών προβλημάτων Προδιαγραφές Ευρετήριο Στοιχεία επικοινωνίας ΟΚΙ Περιεχόμενα > 5

6 Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις ΣΗΜΕΊΩΣΗ Μια σημείωση παρέχει πρόσθετες πληροφορίες, οι οποίες συμπληρώνουν το κύριο κείμενο. ΠΡΟΣΟΧΉ! Μια ένδειξη προσοχής παρέχει πρόσθετες πληροφορίες, οι οποίες εάν δεν εφαρμοστούν, μπορεί να προκληθεί δυσλειτουργία ή ζημιά στον εξοπλισμό. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Μια προειδοποίηση παρέχει πρόσθετες πληροφορίες, οι οποίες εάν δεν εφαρμοστούν, υπάρχει κίνδυνος τραυματισμού. Για να διασφαλιστεί η προστασία του προϊόντος και η πλήρης αξιοποίηση των λειτουργιών του, το μοντέλο αυτό έχει σχεδιαστεί για λειτουργία μόνο με γνήσια κασέτα κορδέλας. Άλλες κασέτες γραφίτη, παρόλο που θεωρούνται "συμβατές", μπορεί να μη λειτουργούν, ενώ ακόμη και αν λειτουργούν, μπορεί να μειωθεί η απόδοση του προϊόντος και η ποιότητα εκτύπωσης. Η χρήση μη γνήσιων προϊόντων μπορεί να οδηγήσει σε ακύρωση της εγγύησης. Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς ειδοποίηση. Όλα τα εμπορικά σήματα αναγνωρίζονται ως ιδιοκτησία των κατόχων τους. Σημειώσεις, ενδείξεις προσοχής και προειδοποιήσεις > 6

7 Εισαγωγή Συγχαρητήρια για την αγορά αυτού του εκτυπωτή! Αυτός ο εκτυπωτής έχει σχεδιαστεί για να παρέχει ιδιαίτερα αξιόπιστη εκτύπωση ποιότητας επιστολής και γραφικά υψηλής ανάλυσης στο περιβάλλον εκτυπώσεων επιφάνειας εργασίας/γραφείου. Συνδυάζει τεχνολογία αιχμής κρουστικού εκτυπωτή σειριακής σύνδεσης, 9 ακίδων (ML3320ECO/ML3321ECO) και 24 ακίδων (ML3390ECO/ML3391ECO) με προηγμένα υλικά και υψηλού επιπέδου κατασκευή, ώστε να παρέχει υψηλές επιδόσεις και δυνατότητα διαφόρων εφαρμογών σε μια μονάδα μεγέθους επιφάνειας εργασίας. Ιδιαίτερη προσοχή δόθηκε στις ανάγκες εργονομίας και εφαρμογών, με αποτέλεσμα λειτουργία φιλική προς το χρήστη, για χειριστές διαφόρων τεχνικών ικανοτήτων. Πληροφορίες για τον παρόντα οδηγό Το παρόν εγχειρίδιο είναι ο οδηγός χρήστη σας (επισκεφθείτε την τοποθεσία web, για την πλέον ενημερωμένη έκδοση) του εκτυπωτή σας και αποτελεί τμήμα της συνολικής υποστήριξης χρηστών που αναφέρεται στη συνέχεια: > Εγχειρίδιο ασφάλειας εγκατάστασης: παρέχει πληροφορίες σε σχέση με την ασφαλή χρήση του εκτυπωτή. Πρόκειται για ένα έντυπο έγγραφο που περιλαμβάνεται στη συσκευασία του εκτυπωτή και το οποίο θα πρέπει να διαβάσετε πριν εγκαταστήσετε το μηχάνημα. > Οδηγός εγκατάστασης: περιγράφει τη διαδικασία αποσυσκευασίας, σύνδεσης και ενεργοποίησης του εκτυπωτή σας. Πρόκειται για ένα έντυπο έγγραφο που περιλαμβάνεται στη συσκευασία του εκτυπωτή. > Ο παρών Οδηγός χρήστη: παρέχει πληροφορίες για εξοικείωση με τον εκτυπωτή και βέλτιστη χρήση των πολυάριθμων λειτουργιών του. Επίσης, περιλαμβάνει οδηγίες για την αντιμετώπιση προβλημάτων και τη συντήρηση, ώστε να διασφαλιστεί η σωστή λειτουργία του προϊόντος. Αυτό το έγγραφο είναι ηλεκτρονικό και έχει αποθηκευτεί στο CD των εγχειριδίων. > Οδηγός διαμόρφωσης δικτύου: παρέχει λεπτομερείς τεχνικές πληροφορίες στους διαχειριστές δικτύου, ώστε να διαμορφώσουν τη διασύνδεση δικτύου που παρέχεται ως προαιρετικό εξάρτημα. Αυτό το έγγραφο είναι ηλεκτρονικό και έχει αποθηκευτεί στο CD που συνοδεύει την κάρτα διασύνδεσης δικτύου, η οποία παρέχεται ως προαιρετικό εξάρτημα. > Ηλεκτρονική βοήθεια: πληροφορίες σε ηλεκτρονική μορφή στις οποίες έχετε πρόσβαση από το πρόγραμμα οδήγησης του εκτυπωτή και το βοηθητικό πρόγραμμα λογισμικού. Ηλεκτρονική χρήση Αυτός ο οδηγός προορίζεται για ανάγνωση επί της οθόνης με χρήση του προγράμματος Adobe Acrobat Reader. Χρησιμοποιήστε τα εργαλεία πλοήγησης και προβολής του προγράμματος Acrobat. Μπορείτε να αποκτήσετε πρόσβαση σε συγκεκριμένες πληροφορίες με δύο τρόπους: > Στη λίστα σελιδοδεικτών στην κάτω αριστερή πλευρά της οθόνης σας, επιλέξτε το θέμα που σας ενδιαφέρει για να μεταβείτε σε αυτό. (Εάν δεν διατίθενται σελιδοδείκτες, χρησιμοποιήστε τα «Περιεχόμενα» στη σελίδα 4.) > Στη λίστα σελιδοδεικτών, επιλέξτε το Ευρετήριο για να μεταβείτε σε αυτό. (Εάν δεν διατίθενται σελιδοδείκτες, χρησιμοποιήστε τα «Περιεχόμενα» στη σελίδα 4.) Εντοπίστε τον όρο που σας ενδιαφέρει στο αλφαβητικό ευρετήριο και επιλέξτε τον αντίστοιχο αριθμό σελίδας για να μεταβείτε στη σελίδα που περιλαμβάνει τον όρο. Εισαγωγή > 7

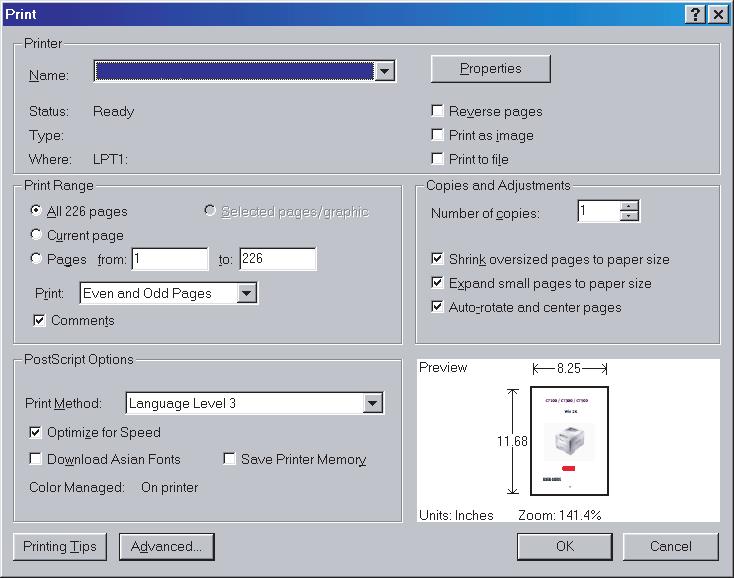

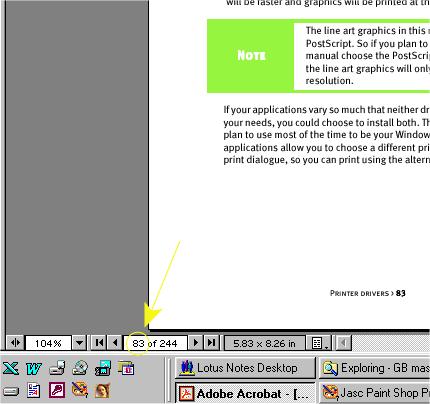

8 Εκτύπωση σελίδων Μπορείτε να εκτυπώσετε ολόκληρο το εγχειρίδιο, μεμονωμένες σελίδες ή ενότητες. Η διαδικασία είναι η εξής: 1. Από τη γραμμή εργαλείων, επιλέξτε File (Αρχείο), μετά Print (Εκτύπωση) (ή πατήστε τα πλήκτρα Ctrl + P). 2. Επιλέξτε τις σελίδες που θέλετε να εκτυπώσετε: (a) (b) All pages (Όλες), (1), για ολόκληρο το εγχειρίδιο. Current page (Τρέχουσα σελίδα), (2), για τη σελίδα στην οποία βρίσκεστε (c) Pages from (Σελίδες από) και to (έως), (3), για το εύρος σελίδων που καθορίζετε πληκτρολογώντας τους αντίστοιχους αριθμούς σελίδας. 3. Επιλέξτε OK. Εισαγωγή > 8

9 Έναρξη χρήσης Φύλαξη των υλικών συσκευασίας Αφού εγκαταστήσετε τον εκτυπωτή σας σύμφωνα με τις οδηγίες του Οδηγού εγκατάστασης, φυλάξτε τα υλικά συσκευασίας και το κουτί, για την περίπτωση που θα χρειαστεί να στείλετε ή να μεταφέρετε τον εκτυπωτή σας. Περιγραφή τμημάτων ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Εξοικειωθείτε με το περιεχόμενο του Εγχειριδίου ασφάλειας εγκατάστασης που παρέχεται μαζί με τον εκτυπωτή σας, εάν δεν το έχετε κάνει ήδη. Μπροστινή όψη Κάλυμμα πρόσβασης: το ανοίγετε και το κλείνετε για πρόσβαση, για παράδειγμα όταν αλλάζετε μια κασέτα κορδέλας. Διατηρείτε το κλειστό, ώστε να ακούγεται λιγότερος θόρυβος. 2. Πίνακας ελέγχου: περιλαμβάνει πλήκτρα-διακόπτες και λυχνίες (περιγράφονται λεπτομερώς στη συνέχεια), που σας βοηθούν να χρησιμοποιήσετε τον εκτυπωτή. 3. Κουμπί πλάκας: το περιστρέφετε για να μετακινήσετε ή να βγάλετε εντελώς το χαρτί. 4. Διακόπτης τροφοδοσίας: για ενεργοποίηση / απενεργοποίηση του εκτυπωτή. 5. Μοχλός χαρτιού: ρυθμίστε τον ανάλογα με τον τύπο χαρτιού που χρησιμοποιείτε - κομμένα φύλλα ή συνεχές χαρτί. 6. Διαχωριστής χαρτιού: για τοποθέτηση των φύλλων χαρτιού που θα χρησιμοποιήσει ο εκτυπωτής (ένα φύλλο τη φορά). 7. Οδηγοί χαρτιού: τους προσαρμόζετε, ώστε να ταιριάζουν με το πλάτος των φύλλων χαρτιού. Έναρξη χρήσης > 9

10 Πίσω όψη Θέση προαιρετικού συνδετήρα: για σύνδεση της κάρτας σειριακής διασύνδεσης ή της κάρτας δικτύου 100Base-TX/10Base-T, που παρέχονται ως προαιρετικά εξαρτήματα. 2. Συνδετήρας αυτόματου τροφοδότη κομμένων φύλλων χαρτιού/βάσης ρολού χαρτιού: για σύνδεση του προαιρετικού αυτόματου τροφοδότη κομμένων φύλλων χαρτιού ή της βάσης ρολού χαρτιού. 3. Συνδετήρας παράλληλης σύνδεσης: για σύνδεση στο συνδετήρα παράλληλης διασύνδεσης. 4. Συνδετήρας USB: για σύνδεση στο καλώδιο διασύνδεσης USB. 5. Τράκτορας με ακίδες: για φόρτωση και τροφοδοσία συνεχούς χαρτιού. 6. Συνδετήρας τροφοδοσίας: για σύνδεση με το καλώδιο τροφοδοσίας του εκτυπωτή. Τοποθέτηση του εκτυπωτή σας > Επιλέξτε μια σταθερή, στερεή επιφάνεια, πάνω στην οποία θα τοποθετήσετε τον εκτυπωτή σας. > Αφήστε αρκετό χώρο γύρω από τον εκτυπωτή σας (π.χ. τουλάχιστον 60 εκ. από τους τοίχους) για εύκολη πρόσβαση στο κουμπί πλάκας και στις διάφορες διαδρομές τροφοδοσίας χαρτιού. > Βεβαιωθείτε ότι υπάρχει διαθέσιμη γειωμένη πρίζα σε κοντινή απόσταση. Έναρξη χρήσης > 10

11 Ενεργοποίηση του εκτυπωτή σας ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Οι λειτουργίες αυτής της συσκευής δεν καλύπτονται από την εγγύηση όταν η συσκευή είναι συνδεδεμένη σε UPS (Τροφοδοτικό αδιάλειπτης παροχής) ή/και αντιστροφέα. Η χρήση των εξαρτημάτων αυτών μπορεί να προκαλέσει βλάβη στη συσκευή. Μην χρησιμοποιείτε UPS ή/και αντιστροφέα. 1. Βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας του εκτυπωτή σας βρίσκεται στη θέση OFF. 2. Συνδέστε το συνδετήρα του καλωδίου τροφοδοσίας (1) στην είσοδο A/C (2) του εκτυπωτή. 3. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα 220/240 V A/C (3a) και ενεργοποιήστε την τροφοδοσία στην πρίζα (3b). ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Προσέχετε κατά την εισαγωγή ενός φις εναλλασσόμενου ρεύματος με τρεις ακροδέκτες. Πριν το συνδέσετε, ελέγξτε τη θέση του ακροδέκτη FG. Τυχόν εσφαλμένη εισαγωγή μπορεί να προκαλέσει βλάβη, όχι μόνο στην κύρια μονάδα του εκτυπωτή, αλλά και στις περιφερειακές συσκευές, καθώς και ηλεκτροπληξία, καπνό και ανάφλεξη. 4. Ενεργοποιήστε τον διακόπτη τροφοδοσίας του εκτυπωτή (θέση ON). 5. Βεβαιωθείτε ότι η λυχνία τροφοδοσίας στον πίνακα ελέγχου είναι αναμμένη. Απενεργοποίηση του εκτυπωτή σας 1. Απενεργοποιήσετε το διακόπτη τροφοδοσίας του εκτυπωτή (θέση OFF). 2. Απενεργοποιήστε την τροφοδοσία από την πρίζα (1a) και μετά αποσυνδέστε από την πρίζα (1b). 1a 1b Αποσυνδέστε το συνδετήρα του καλωδίου τροφοδοσίας (2) από τον εκτυπωτή (3). Έναρξη χρήσης > 11

12 Σύνδεση του εκτυπωτή σας Διασυνδέσεις Ο εκτυπωτής σας είναι εξοπλισμένος με δύο τυπικές διασυνδέσεις δεδομένων: ΠΡΟΣΟΧΉ! Σε καμία περίπτωση μην επιχειρήσετε να χρησιμοποιήσετε ταυτόχρονα τις παράλληλες θύρες και τις θύρες USB. > Παράλληλη: για απευθείας σύνδεση σε έναν υπολογιστή. Αυτή η θύρα απαιτεί παράλληλο καλώδιο αμφίδρομης επικοινωνίας (συμβατό με IEEE 1284). > USB: για σύνδεση σε έναν υπολογιστή με λειτουργικό σύστημα Windows 2000 ή νεότερη έκδοση. Αυτή η θύρα απαιτεί θωρακισμένο καλώδιο μήκους 5m συμβατό με έκδοση USB 2.0. ΣΗΜΕΊΩΣΗ Τα καλώδια διασύνδεσης δεν παρέχονται μαζί με τον εκτυπωτή σας. Οι ακόλουθες διασυνδέσεις διατίθενται ως προαιρετικά εξαρτήματα και περιγράφονται στα συνοδευτικά έγγραφα εγκατάστασης: > Σειριακή διασύνδεση RS232 C > Σύνδεση δικτύου 100Base-TX/10Base-T ΣΗΜΕΊΩΣΗ > Ανατρέξτε στον Οδηγό διαμόρφωσης δικτύου για να ρυθμίσετε τη σύνδεση δικτύου. > Δεν συνιστάται η χρήση της παράλληλης θύρας ή της θύρας USB όταν έχει εγκατασταθεί το RS-232C ή η προαιρετική κάρτα διασύνδεσης δικτύου σε αυτό το προϊόν. Διασύνδεση 1. Βεβαιωθείτε ότι τόσο ο εκτυπωτής όσο και ο υπολογιστής είναι απενεργοποιημένοι (θέση OFF). 2. Συνδέστε το απαιτούμενο καλώδιο διασύνδεσης, USB, Παράλληλο, Σειριακό ή Δικτύου στον εκτυπωτή και μετά στον υπολογιστή. 3. Ενεργοποιήστε τον εκτυπωτή και μετά ενεργοποιήστε τον υπολογιστή. Σύνδεση του εκτυπωτή σας > 12

13 Προγράμματα οδήγησης εκτυπωτή Το πρόγραμμα οδήγησης του εκτυπωτή σας παρέχεται στο CD, το οποίο περιλαμβάνεται μαζί με τον εκτυπωτή. Μπορείτε είτε να φορτώσετε το πρόγραμμα οδήγησης είτε να επιλέξετε ένα από τα συμβατά προγράμματα οδήγησης, που παρατίθενται παρακάτω, στην εφαρμογή λογισμικού σας. Τοποθετήστε το CD στη μονάδα CD-ROM. 1. Επιλέξτε Language (Γλώσσα). 2. Επιλέξτε I agree (Συμφωνώ), για να αποδεχθείτε τους όρους της Άδειας χρήσης του λογισμικού. 3. Όταν εμφανιστεί το παράθυρο Menu Installer (Πρόγραμμα εγκατάστασης μενού), επιλέξτε το κουμπί Install Driver (Εγκατάσταση προγράμματος οδήγησης). 4. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη. Εξομοιώσεις IBM PROPRINTER III EPSON FX MICROLINE STANDARD ML3320/1 IBM ML3320/1 Epson Microline 320/321 IBM Proprinter III Epson FX286e Microline 320/321 IBM Proprinter II Epson FX 850/1050 Microline 320/321 IBM Proprinter Epson FX 86/286 Microline 292/293 IBM Graphics Printer Epson FX Microline 192/193 Epson FX800/1000 Microline 182/183 ΣΗΜΕΊΩΣΗ Εάν το CD δεν αναπαραχθεί αυτόματα, επιλέξτε Start (Έναρξη) > Run (Εκτέλεση) > Browse (Αναζήτηση), στη συνέχεια κάντε αναζήτηση στη μονάδα CD-ROM σας, κάντε διπλό κλικ στο αρχείο Setup.exe και επιλέξτε OK. Η εργοστασιακά προεπιλεγμένη εξομοίωση για τον εκτυπωτή σας είναι: ΜΟΝΤΈΛΟ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO ΕΞΟΜΟΊΩΣΗ (ΠΡΟΕΠΙΛΟΓΉ) IBM PPR EPSON LQ Εάν επιθυμείτε να αλλάξετε την εξομοίωση, ανατρέξτε στην ενότητα «Επιλογή μιας εξομοίωσης» στη σελίδα 22. Εκτύπωση από υπολογιστή Όταν εκτυπώνετε στον εκτυπωτή σας από, για παράδειγμα, μια εφαρμογή Windows του υπολογιστή σας, κάντε τις επιλογές εκτύπωσης που θέλετε από τα παράθυρα του προγράμματος οδήγησης, που εμφανίζονται στην οθόνη. Αυτά τα παράθυρα προγράμματος οδήγησης έχουν σχεδιαστεί για εύκολη και διαισθητική χρήση, ενώ μπορείτε να βρείτε διαθέσιμη συμπληρωματική ηλεκτρονική βοήθεια επιλέγοντας το κουμπί βοήθειας κάθε παραθύρου. Σύνδεση του εκτυπωτή σας > 13

14 OKI DIPUS Το βοηθητικό πρόγραμμα OKI DIPUS σάς επιτρέπει απομακρυσμένη πρόσβαση στις ρυθμίσεις του εκτυπωτή, μέσω της χρήσης των διαθέσιμων εφαρμογών. Μπορείτε να αποκτήσετε πρόσβαση στο DIPUS με την εντολή Start (Έναρξη) > All Programs (Όλα τα προγράμματα) > Okidata > OKI DIPUS. Έλεγχος του εκτυπωτή με τη χρήση του DIPUS Υπάρχουν τέσσερα βοηθητικά προγράμματα διαθέσιμα στο OKI DIPUS. Κάθε βοηθητικό πρόγραμμα παρέχει πρόσβαση στις ρυθμίσεις του εκτυπωτή από τον υπολογιστή σας. Χρησιμοποιώντας αυτά τα βοηθητικά προγράμματα, μπορείτε να αλλάξετε τις ρυθμίσεις των πλήκτρων, τις ρυθμίσεις των μενού, τις ρυθμίσεις αρχής φόρμας αλλά και να δείτε την τρέχουσα κατάσταση του εκτυπωτή. Οποιεσδήποτε αλλαγές που κάνετε μπορούν στη συνέχεια να φορτωθούν στον εκτυπωτή και έτσι να αποθηκευτούν στον εκτυπωτή ως νέες ρυθμίσεις. Αυτά τα βοηθητικά προγράμματα αποτελούν εναλλακτική λύση αντί για τον πίνακα χειριστή του εκτυπωτή. Βοηθητικό πρόγραμμα ρύθμισης πλήκτρων Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε πλήκτρα στον πίνακα χειριστή του εκτυπωτή. Κάθε πλήκτρο και η λειτουργία του περιγράφονται σε μια προβολή μηνύματος. Βοηθητικό πρόγραμμα ρύθμισης μενού Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε να δείτε και να αλλάξετε τις ρυθμίσεις Μενού του εκτυπωτή σας. Παρακολούθηση κατάστασης Το βοηθητικό πρόγραμμα Status Monitor (Παρακολούθηση κατάστασης) σάς επιτρέπει να δείτε την τρέχουσα κατάσταση του εκτυπωτή σας, για παράδειγμα On-line (σε σύνδεση), On-line (power saving) (Σε σύνδεση (εξοικονόμηση ενέργειας)) κ.ο.κ. Σε περίπτωση σφάλματος εκτυπωτή, θα εμφανιστεί επίσης ένα μήνυμα προειδοποίησης. Βοηθητικό πρόγραμμα ρύθμισης πρώτης γραμμής εκτύπωσης (TOF) Χρησιμοποιώντας αυτό το βοηθητικό πρόγραμμα, μπορείτε τώρα να ρυθμίσετε την πρώτη γραμμή εκτύπωσης (TOF) για κάθε σελίδα. Αυτό το βοηθητικό πρόγραμμα σας επιτρέπει να επεξεργάζεστε ξεχωριστά κάθε εργασία εκτύπωσης. Για λεπτομερείς πληροφορίες σχετικά με κάθε βοηθητικό πρόγραμμα και τις διάφορες ρυθμίσεις που περιλαμβάνει, ανατρέξτε στην ηλεκτρονική βοήθεια, επιλέγοντας το κουμπί Βοήθειας κάθε παραθύρου. Σύνδεση του εκτυπωτή σας > 14

15 Τοποθέτηση χαρτιού Τοποθέτηση συνεχούς χαρτιού (Πίσω τροφοδοσία) Συνιστούμε τη διαδρομή πίσω τροφοδοσίας για την εκτύπωση εκθέσεων κ.λπ., σε συνεχές χαρτί ενιαίου πάχους. Για γραφικά ή γραφήματα, είναι προτιμότερο να χρησιμοποιήσετε τη διαδρομή μονού φύλλου (επάνω τροφοδοσία). ΣΗΜΕΊΩΣΗ Εάν υπάρχει χαρτί στη διαδρομή χαρτιού, φροντίστε να το αφαιρέσετε πριν τοποθετήσετε το χαρτί πίσω τροφοδοσίας. Όροι τράκτορα Ακίδες 2. Μοχλός κλειδώματος 3. Κάλυμμα τράκτορα 1. Μετακινήστε το μοχλό χαρτιού στη θέση με την ένδειξη "REAR" (Πίσω). 2. Πιάστε το διαχωριστή χαρτιού, ανυψώστε τον ελαφρά, τραβήξτε τον προς τα πίσω και μετά μετακινήστε τον προς τα εμπρός. Τοποθέτηση χαρτιού > 15

16 3. Ανυψώστε τους μοχλούς κλειδώματος και ανοίξτε τα καλύμματα του τράκτορα. 4. Μετακινήστε το δεξιό τράκτορα, ώστε να ταιριάζει με το πλάτος του χαρτιού. 13/03/96, 16:07 5. Τοποθετήστε τις πρώτες δύο οπές του χαρτιού πάνω από τις ακίδες του τράκτορα και στις δύο πλευρές και κλείστε τα καλύμματα του τράκτορα. 6. Μετακινήστε τον αριστερό τράκτορα ώστε να ευθυγραμμίσετε την ακμή του χαρτιού με το αντίστοιχο σημάδι αναφοράς (1) και σπρώξτε πίσω το μοχλό κλειδώματος. 1 Τοποθέτηση χαρτιού > 16

17 7. Προσαρμόστε το δεξιό τράκτορα ώστε να κεντράρετε τις οπές του χαρτιού με τις ακίδες και σπρώξτε πίσω το μοχλό κλειδώματος. 8. Χαμηλώστε το διαχωριστή χαρτιού και τοποθετήστε τον οδηγό τοποθέτησης (1) στη μονάδα κυλίνδρου ανύψωσης (2) Πιέστε το πλήκτρο FF/LOAD. Το χαρτί τροφοδοτείται στον εκτυπωτή. ΣΗΜΕΊΩΣΗ Η τυπική ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου ξεκινάει η εκτύπωση) είναι 2,54 cm κάτω από το επάνω μέρος της σελίδας. Για να αλλάξετε τη ρύθμιση, ανατρέξτε στην ενότητα «Ρύθμιση αρχής φόρμας (TOF)» στη σελίδα 19. Τοποθέτηση μονών φύλλων (Επάνω τροφοδοσία) Χρησιμοποιήστε τη διαδρομή μονού φύλλου για επιστολόχαρτα, υπομνήματα και μεμονωμένους φακέλους. Συνιστάται για την εκτύπωση γραφικών και γραφημάτων, επειδή προσφέρει τον πλέον ακριβή έλεγχο του χαρτιού. ΣΗΜΕΊΩΣΗ Εάν έχετε τοποθετήσει συνεχές χαρτί στη διαδρομή, πιέστε το πλήκτρο PARK, για να το αφαιρέσετε πριν τοποθετήσετε μονά φύλλα. 1. Βεβαιωθείτε ότι ο εκτυπωτής είναι ενεργοποιημένος και μη επιλεγμένος (λυχνία SEL σβηστή). 2. Τοποθετήστε το μοχλό χαρτιού στη θέση με την ένδειξη "TOP" (Επάνω). Τοποθέτηση χαρτιού > 17

18 3. Ανοίξτε το κάλυμμα της κεφαλής και ανυψώστε το διαχωριστή χαρτιού στη θέση μονού φύλλου. 4. Βεβαιωθείτε ότι ο οδηγός τροφοδοσίας και τοποθέτησης (1) βρίσκεται μέσα στο διαχωριστή χαρτιού Προσαρμόστε τους οδηγούς τροφοδοσίας χαρτιού (1) ανάλογα με το πλάτος του χαρτιού και τοποθετήστε ένα φύλλο χαρτί στο διαχωριστή. Το χαρτί θα τροφοδοτηθεί στον εκτυπωτή. 1 ΣΗΜΕΊΩΣΗ Η τυπική ρύθμιση Top of Form (αρχή φόρμας - το σημείο όπου ξεκινάει η εκτύπωση) είναι 2,54 cm κάτω από το επάνω μέρος της σελίδας. Για να αλλάξετε τη ρύθμιση, ανατρέξτε στην ενότητα «Ρύθμιση αρχής φόρμας (TOF)» στη σελίδα 19. Τοποθέτηση χαρτιού > 18

19 Ρύθμιση αρχής φόρμας (TOF) Όταν ρυθμίζετε την αρχή φόρμας, χρησιμοποιήστε την κόκκινη γραμμή (1) στο προστατευτικό του χαρτιού, ως αναφορά: 1 M 1. Βεβαιωθείτε ότι ο εκτυπωτής είναι μη επιλεγμένος (λυχνία SEL σβηστή). 2. Πιέστε και κρατήστε πατημένο το πλήκτρο SHIFT (1), ύστερα: (a) Πιέστε το πλήκτρο LF (2) για να μετακινήσετε την αρχή φόρμας υψηλότερα στη σελίδα (b) Πιέστε το πλήκτρο FF/LOAD (3) για να μετακινήσετε την αρχή φόρμας χαμηλότερα στη σελίδα Πιέστε το πλήκτρο SEL για να επανεπιλέξετε τον εκτυπωτή. Προσωρινή αλλαγή της ρύθμισης αρχής φόρμας Για να ρυθμίσετε τη θέση αρχής φόρμας χαμηλότερα, για μία σελίδα μόνο: 1. Πιέστε το πλήκτρο SEL για να ακυρώσετε την επιλογή του εκτυπωτή. 2. Πιέστε το πλήκτρο LF για να αλλάξετε τη θέση της αρχής φόρμας. ΣΗΜΕΊΩΣΗ Αυτή η ρύθμιση δεν θα ισχύει για τις επόμενες σελίδες. Τοποθέτηση χαρτιού > 19

20 Επαναφορά της αρχής φόρμας στην τυπική ρύθμιση 1. Απενεργοποιήστε τον εκτυπωτή. 2. Κρατήστε πατημένο το πλήκτρο PARK + QUIET/TOF ενώ ενεργοποιείτε ξανά τον εκτυπωτή. Αλλαγή διαδρομών χαρτιού Για να περάσετε από τροφοδοσία συνεχούς χαρτιού σε τροφοδοσία μονού φύλλου: 1. Σκίστε τυχόν εκτυπωμένες σελίδες. 2. Πιέστε το πλήκτρο PARK. 3. Μετακινήστε το διαχωριστή χαρτιού στη θέση τροφοδοσίας μονού φύλλου. 4. Τοποθετήστε τον οδηγό τροφοδοσίας και τοποθέτησης στο διαχωριστή χαρτιού. 5. Μετακινήστε το μοχλό χαρτιού στη θέση με την ένδειξη "TOP" (Επάνω). 6. Τοποθετήστε ένα φύλλο χαρτιού στο διαχωριστή χαρτιού. Για να περάσετε από τροφοδοσία μονού φύλλου σε τροφοδοσία συνεχούς χαρτιού: 1. Πιέστε το πλήκτρο FF/LOAD για να αφαιρέσετε το μονό φύλλο χαρτιού. 2. Χαμηλώστε το διαχωριστή χαρτιού στη θέση συνεχούς χαρτιού και μετακινήστε τον οδηγό τροφοδοσίας και τοποθέτησης πάνω από τον κύλινδρο ανύψωσης. 3. Μετακινήστε το μοχλό χαρτιού στη θέση με την ένδειξη "REAR" (Πίσω) ή "BOT" (Κάτω), όπως αρμόζει. 4. Τοποθετήστε συνεχές χαρτί, ύστερα πιέστε το πλήκτρο FF/LOAD. Τοποθέτηση χαρτιού > 20

21 Ρύθμιση του κενού της κεφαλής εκτύπωσης Το κενό της κεφαλής εκτύπωσης είναι η απόσταση μεταξύ της κεφαλής εκτύπωσης και της πλάκας. Για να προσαρμόσετε το κενό, ανοίξτε το κάλυμμα πρόσβασης και μετακινήστε τον μπλε μοχλό (1) στη συνιστώμενη ρύθμιση σύμφωνα με τον παρακάτω πίνακα. 1 ΣΗΜΕΊΩΣΗ Συνιστάται να απενεργοποιήσετε τον εκτυπωτή προτού αφαιρέσετε το κάλυμμα πρόσβασης. ΜΈΣΟ ΡΈΘΜΙΣΗ Εκτέλεση των αυτοελέγχων Έλεγχος δείγματος γραμματοσειράς Για να εκτελέσετε τον έλεγχο: Χαρτί g/m² 1 Χοντρό χαρτί g/m² 2 Ετικέτες 3 4 Φάκελοι 5 Δίφυλλη φόρμα (με καρμπόν) 3 4 Τρίφυλλη φόρμα (με καρμπόν) 4 5 Τετράφυλλη φόρμα (με καρμπόν) 5 Απενεργοποιήστε τον εκτυπωτή και κατόπιν πιέστε και κρατήστε πατημένο το πλήκτρο LF ενώ ενεργοποιείτε τον εκτυπωτή. Έλεγχος ASCII Για να διακόψετε τον έλεγχο: Για να εκτελέσετε τον έλεγχο: Εάν επιθυμείτε να διακόψετε τον έλεγχο πριν αυτός ολοκληρωθεί, πιέστε το πλήκτρο SEL (Επιλογή). Απενεργοποιήστε τον εκτυπωτή και κατόπιν πιέστε και κρατήστε πατημένο το πλήκτρο QUIET ενώ ενεργοποιείτε τον εκτυπωτή. Για να διακόψετε τον έλεγχο: Πιέστε το πλήκτρο SEL. Τοποθέτηση χαρτιού > 21

22 Επιλογή μιας εξομοίωσης Η εργοστασιακά προεπιλεγμένη εξομοίωση για τον εκτυπωτή σας είναι: ΜΟΝΤΈΛΟ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO ΕΞΟΜΟΊΩΣΗ (ΠΡΟΕΠΙΛΟΓΉ) IBM PPR EPSON LQ Για αλλαγή σε μία από τις άλλες εξομοιώσεις: 1. Βεβαιωθείτε ότι έχετε τοποθετήσει χαρτί. 2. Ακυρώστε την επιλογή του εκτυπωτή (λυχνία SEL σβηστή, πιέστε το πλήκτρο SEL). 3. Πιέστε τα πλήκτρα SHIFT + SEL: ο εκτυπωτής θα εισέλθει στη λειτουργία μενού. 4. Πιέστε το πλήκτρο LF. Θα εκτυπωθεί η ακόλουθη γραμμή: Printer Control Emulation Mode IBM PPR 5. Πιέστε το πλήκτρο TEAR συνεχόμενα μέχρι να εκτυπωθεί η εξομοίωση που θέλετε να επιλέξετε στη δεξιά στήλη. 6. Πιέστε τα πλήκτρα SHIFT + SEL για να αποθηκεύσετε τη ρύθμισή σας και βγείτε από τη λειτουργία μενού. Τοποθέτηση χαρτιού > 22

23 Χρήση των δυνατοτήτων του εκτυπωτή Δυνατότητα Tear (Σκίσιμο) 1 Χρησιμοποιήστε αυτήν τη λειτουργία για να προωθήσετε συνεχές χαρτί έως τη θέση σκισίματος, απλά πιέζοντας το πλήκτρο TEAR (1). ΣΗΜΕΊΩΣΗ Η λειτουργία Tear (Σκίσιμο) δεν μπορεί να χρησιμοποιηθεί, αν έχει εμπλακεί ο προαιρετικός τράκτορας έλξης. Δυνατότητα Forms tear-off (Σκίσιμο για φόρμες) ΣΗΜΕΊΩΣΗ Ποτέ μην ενεργοποιείτε τη δυνατότητα Forms Tear-Off (σκίσιμο για φόρμες) όταν εκτυπώνετε σε ετικέτες! Η δυνατότητα Forms Tear-Off (Σκίσιμο για φόρμες) προωθεί αυτόματα το συνεχές χαρτί στη θέση σκισίματος μετά από το διάστημα που έχετε επιλέξει, στη συνέχεια το επαναφέρει κάτω για εκτύπωση μόλις ο εκτυπωτής λάβει περισσότερα δεδομένα. Αυτή η δυνατότητα είναι κανονικά απενεργοποιημένη. Για να την ενεργοποιήσετε: Πιέστε τα πλήκτρα SHIFT (2) + SEL (1). 2. Πιέστε το GROUP (3) έως ότου εμφανιστεί μία από τις ακόλουθες γραμμές, ανάλογα με την τροφοδοσία χαρτιού που χρησιμοποιείτε: REAR FEED Form Tear-Off OFF BOTTOM FEED Form Tear-OFF OFF 3. Πιέστε το SET (4) συνεχόμενα μέχρι να εμφανιστεί το χρονικό διάστημα που θέλετε να επιλέξετε στην τρίτη στήλη. Τοποθέτηση χαρτιού > 23

24 4. Πιέστε τα πλήκτρα SHIFT (2) + SEL (1) για να βγείτε από τη λειτουργία μενού και να αποθηκεύσετε τη ρύθμιση. ΣΗΜΕΊΩΣΗ Ορισμένα προγράμματα διακόπτονται προσωρινά κατά την αποστολή δεδομένων. Εάν η προσωρινή διακοπή διαρκέσει υπερβολικά πολύ, το χαρτί θα προωθηθεί στη θέση σκισίματος μέχρι να ληφθούν περισσότερα δεδομένα. Αυτή η επιπλέον μετακίνηση του χαρτιού μπορεί να προκαλέσει ανομοιόμορφη καταχώριση των εκτυπώσεων στα γραφικά. Εάν παρουσιαστεί αυτό το πρόβλημα, χρησιμοποιήστε το μενού ώστε να απενεργοποιήσετε αυτήν τη λειτουργία. Δυνατότητα Paper park (Εκκαθάριση χαρτιού) 1 Για να αφαιρέσετε χαρτί πίσω τροφοδοσίας από τη διαδρομή χαρτιού, πιέστε το πλήκτρο PARK (1). Τοποθέτηση χαρτιού > 24

25 Οδηγίες λειτουργίας Λειτουργία εκτύπωσης: ενδεικτικές λυχνίες ΑΡ. ΛΥΧΝΊΑ ΠΕΡΙΓΡΑΦΉ 1. SEL Αναμμένη: ο εκτυπωτής έχει επιλεγεί, είναι έτοιμος για τη λήψη δεδομένων Αναβοσβήνει: ο εκτυπωτής βρίσκεται σε λειτουργία διακοπής εκτύπωσης Σβηστή: έχει ακυρωθεί η επιλογή του εκτυπωτή (δεν μπορεί να λάβει δεδομένα) 2. QUIET Αναμμένη: ο εκτυπωτής βρίσκεται σε κατάσταση Quiet. 3. POWER Αναμμένη: ο εκτυπωτής είναι ενεργοποιημένος 4. PRINT QUALITY Υποδεικνύει την επιλεγμένη ποιότητα εκτύπωσης και γραμματοσειρά. 5. ALARM Αναμμένη: υπάρχει κατάσταση σφάλματος: > αν δεν αναβοσβήνουν άλλες λυχνίες, έχει εξαντληθεί το χαρτί. > εμπλοκή χαρτιού, αν αναβοσβήνει επίσης η λυχνία 15 cpi > ο μοχλός χαρτιού έχει τοποθετηθεί σε λάθος θέση, αν αναβοσβήνει επίσης η λυχνία 10 cpi. Αναβοσβήνει: κατάσταση σφάλματος. Απενεργοποιήστε και μετά ενεργοποιήστε τον εκτυπωτή. Εάν η λυχνία εξακολουθεί να αναβοσβήνει, επικοινωνήστε με την τεχνική υποστήριξη /12/15/17/20/PROP Υποδεικνύει το επιλεγμένο πλάτος χαρακτήρων. Οδηγίες λειτουργίας > 25

26 Λειτουργία εκτύπωσης: πλήκτρα πίνακα ελέγχου ΑΡ. ΠΛΉΚΤΡΑ ΠΕΡΙΓΡΑΦΉ 1. SEL Επιλέγει/ακυρώνει την επιλογή εκτυπωτή. Αν το κρατήσετε πατημένο κατά την ενεργοποίηση, ενεργοποιεί τη λειτουργία μενού. 2. SHIFT Πιέστε το παρατεταμένα πιέζοντας παράλληλα έναν άλλο διακόπτη, για να ενεργοποιήσετε την εναλλακτική λειτουργία αυτού του διακόπτη (π.χ. "Micro Feed Down" για το πλήκτρο LF). 3. LF Προωθεί το χαρτί κατά μία γραμμή προς τα επάνω: πιέστε το παρατεταμένα για επαναλαμβανόμενες τροφοδοσίες γραμμών. Αν το κρατήσετε πατημένο κατά την ενεργοποίηση, ενεργοποιεί τον έλεγχο γραμματοσειράς. 4. QUIET Ενεργοποιεί και απενεργοποιεί τη λειτουργία Quiet Mode. Αν το κρατήσετε πατημένο κατά την ενεργοποίηση, ενεργοποιεί τον έλεγχο Rolling ASCII. 5. PRINT QUALITY Επιλέγει την ποιότητα εκτύπωσης και τη γραμματοσειρά. 6. FF/LOAD Τοποθετεί/αφαιρεί ένα μονό φύλλο χαρτί, προωθεί το συνεχές χαρτί στη θέση εκτύπωσης. 7. TEAR Προωθεί το συνεχές χαρτί επάνω για σκίσιμο ή πίσω και κάτω για εκτύπωση. 8. PARK Αποσύρει το συνεχές χαρτί από τη διαδρομή. 9. CHARACTER PITCH Επιλέγει το πλάτος των χαρακτήρων. Χρησιμοποιείται μαζί με το πλήκτρο SHIFT για επαναφορά του εκτυπωτή. Οδηγίες λειτουργίας > 26

27 Επιλογή ποιότητας εκτύπωσης και γραμματοσειράς ΣΗΜΕΊΩΣΗ Μπορείτε να παρακάμψετε τις ρυθμίσεις μπροστινού πίνακα για την ποιότητα της εκτύπωσης και το πλάτος των χαρακτήρων μέσω των εντολών λογισμικού. Οι λυχνίες θα δείχνουν πάντοτε την κατάσταση του εκτυπωτή. ML3320ECO/ML3321ECO PRINT QUALITY HSD NLQ UTL SSD Πιέστε το πλήκτρο PRINT QUALITY για να επιλέξετε: HSD: Πρόχειρη εκτύπωση υψηλής ταχύτητας > Χαμηλότερη ποιότητα, υψηλότερη ταχύτητα > Μόνο γραμματοσειρές Gothic > Συνιστάται για προκαταρκτικά πρόχειρα UTL: Έγγραφο εργασίας > Μεσαία ποιότητα, μεσαία ταχύτητα > Μόνο γραμματοσειρές Gothic > Συνιστάται για ενδοεταιρικά έγγραφα και μεγάλους όγκους δεδομένων NLQ: Σχεδόν ποιότητα επιστολής SSD: Πρόχειρη εκτύπωση ανώτατης ταχύτητας > Ανώτατη ποιότητα, κατώτατη ταχύτητα > Γραμματοσειρές Courier ή Gothic > Συνιστάται για αλληλογραφία > Κατώτατη ποιότητα (12 cpi μόνο), ανώτατη ταχύτητα > Μόνο γραμματοσειρές Gothic > Συνιστάται για ταχύτερη παραγωγή προκαταρκτικών προχείρων Για να χρησιμοποιήσετε την επιλογή πρόχειρης εκτύπωσης ανώτατης ταχύτητας (SSD), πρέπει να μπείτε στη λειτουργία μενού και να κάνετε αλλαγές: 1. Πιέστε τα πλήκτρα SHIFT + SEL 2. Πιέστε δύο φορές το πλήκτρο GROUP. 3. ΠΙΕΣΤΕ ΤΟ ΠΛΗΚΤΡΟ ITEM. 4. Πιέστε το πλήκτρο SEL έως ότου εμφανιστεί η επιλογή DRAFT ως η ρύθμιση για τη λειτουργία εκτύπωσης. 5. Πιέστε το πλήκτρο ITEM. 6. Πιέστε το πλήκτρο SEL (εμφανίζεται η ένδειξη SSD ως ρύθμιση για τη λειτουργία DRAFT). 7. Πιέστε τα πλήκτρα SHIFT + SEL για να βγείτε από τη λειτουργία μενού και να αποθηκεύσετε τις αλλαγές σας. Οδηγίες λειτουργίας > 27

28 ML3390ECO/ML3391ECO Πιέστε το πλήκτρο PRINT QUALITY για να επιλέξετε: LQ: Ποιότητα επιστολής > Ανώτατη ποιότητα, κατώτατη ταχύτητα > Επτά γραμματοσειρές > Συνιστάται για αλληλογραφία UTILITY > Μεσαία ποιότητα, μεσαία ταχύτητα > Μόνο γραμματοσειρές Gothic > Συνιστάται για ενδοεταιρικά έγγραφα και μεγάλους όγκους δεδομένων ΣΗΜΕΊΩΣΗ Για να επιλέξετε τη λειτουργία πρόχειρης εκτύπωσης υψηλής ταχύτητας, ρυθμίστε την ποιότητα εκτύπωσης σε UTILITY (Έγγραφο εργασίας) και το πλάτος των χαρακτήρων σε 15. Όταν έχει ενεργοποιηθεί η επιλογή ποιότητας επιστολής, οι λυχνίες δείχνουν την επιλεγμένη γραμματοσειρά: ΓΡΑΜΜΑΤΟΣΕΙΡΆ Courier Gothic Orator Prestige Roman Swiss Swiss Bold ΛΥΧΝΊΑ Ανάβουν οι λυχνίες LQ και Courier Ανάβουν οι λυχνίες LQ και Gothic Ανάβουν οι λυχνίες LQ και Orator Ανάβουν οι λυχνίες LQ και Prestige Ανάβουν οι λυχνίες LQ, Courier και Gothic Ανάβουν οι λυχνίες LQ, Orator και Prestige Ανάβει η λυχνία LQ Οδηγίες λειτουργίας > 28

29 Επιλογή του πλάτους των χαρακτήρων Πιέστε το πλήκτρο CHARACTER PITCH για να επιλέξετε το πλάτος των χαρακτήρων σε χαρακτήρες ανά ίντσα: 10 cpi > Συνιστάται για τυπικό κείμενο. 12 cpi > Παράγει περισσότερο κείμενο ανά σελίδα. Λειτουργία μενού: πίνακας ελέγχου > Συνιστάται για τυπικό κείμενο. 15 cpi > Σε λειτουργία HSD, παρέχει εκτύπωση με την υψηλότερη δυνατή ταχύτητα. > Συνιστάται για μεγάλους όγκους δεδομένων. 17,1 cpi, 20 cpi > Μικρότερο μέγεθος εκτύπωσης > Συνιστάται για υπολογιστικά φύλλα. PROP > Αναλογικό διάστημα χαρακτήρων > Συνιστάται για έγγραφα για τα οποία θέλετε πιο προσεγμένη εμφάνιση. > Δεν διατίθεται για πρόχειρη εκτύπωση υψηλής ταχύτητας ΑΡ. ΠΛΉΚΤΡΟ ΛΕΙΤΟΥΡΓΊΑ 1. GROUP Εκτυπώνει την επόμενη ομάδα στο μενού. Με το πλήκτρο SHIFT, εκτυπώνει την προηγούμενη ομάδα. 2. ITEM Εκτυπώνει το επόμενο στοιχείο στην ομάδα. Με το πλήκτρο SHIFT, εκτυπώνει το προηγούμενο στοιχείο στην ομάδα. 3. SET Εκτυπώνει την επόμενη ρύθμιση για ένα στοιχείο. Με το πλήκτρο SHIFT, εκτυπώνει την προηγούμενη ρύθμιση για ένα στοιχείο. 4. PRINT Εκτυπώνει ένα αντίγραφο όλων των ρυθμίσεων μενού. Με το πλήκτρο SHIFT, εκτυπώνει τις τρέχουσες ρυθμίσεις για την επιλεγμένη ομάδα. 5. MENU LIGHT Ανάβει όταν ο εκτυπωτής βρίσκεται στη λειτουργία μενού. Οδηγίες λειτουργίας > 29

30 Είσοδος και έξοδος στη/από τη λειτουργία μενού Για να μπείτε στη λειτουργία μενού ή να βγείτε από αυτήν, κρατήστε πατημένο το πλήκτρο SHIFT πιέζοντας ταυτόχρονα το πλήκτρο SEL. Επαναφορά του μενού Για να επαναφέρετε το μενού στις τυπικές ρυθμίσεις: 1. Απενεργοποιήστε τον εκτυπωτή. 2. Πιέστε τα πλήκτρα SEL + LF ενώ ενεργοποιείτε τον εκτυπωτή. Εκτύπωση των ρυθμίσεων μενού 1. Βεβαιωθείτε ότι έχει τοποθετηθεί χαρτί στον εκτυπωτή. 2. Μπείτε στη λειτουργία μενού (SHIFT + SEL). 3. Πιέστε το πλήκτρο PRINT (PARK). ΣΗΜΕΊΩΣΗ Για να εκτυπώσετε μια λίστα με τις ρυθμίσεις για όλα τα στοιχεία μενού, ανεξάρτητα από την επιλεγμένη εξομοίωση ή τα εγκατεστημένα εξαρτήματα, μπείτε στη λειτουργία μενού, ύστερα πιέστε τα πλήκτρα SHIFT + PRINT QUALITY. Αλλαγή των ρυθμίσεων μενού 1. Πιέστε τα πλήκτρα SHIFT + SEL για να μπείτε στη λειτουργία μενού. 2. Χρησιμοποιήστε τα πλήκτρα GROUP, ITEM και SET για να πραγματοποιήσετε τις αλλαγές που θέλετε: > Πιέστε το πλήκτρο GROUP πολλές φορές διαδοχικά, έως ότου η ομάδα που θέλετε να αλλάξετε εμφανιστεί στην πρώτη στήλη. > Πιέστε το πλήκτρο ITEM πολλές φορές διαδοχικά, έως ότου το στοιχείο που θέλετε να αλλάξετε εμφανιστεί στη δεύτερη στήλη. > Πιέστε το πλήκτρο SET πολλές φορές διαδοχικά, έως ότου η ρύθμιση που θέλετε να αλλάξετε εμφανιστεί στην τρίτη στήλη. 3. Πιέστε τα πλήκτρα SHIFT + SEL για να βγείτε από τη λειτουργία μενού και να αποθηκεύσετε τις ρυθμίσεις σας. ΣΗΜΕΊΩΣΗ Εάν απενεργοποιήσετε τον εκτυπωτή, χωρίς να βγείτε πρώτα από τη λειτουργία μενού, οι αλλαγές που έχετε κάνει θα χαθούν. Οδηγίες λειτουργίας > 30

31 Σύνοψη των ρυθμίσεων μενού Στον παρακάτω πίνακα εμφανίζονται τα στοιχεία, που ενδέχεται να εμφανίζονται στο μενού. Οι ρυθμίσεις που ενεργοποιούνται στο εργοστάσιο (προεπιλογές) εμφανίζονται με έντονους χαρακτήρες. Ορισμένες ομάδες ή καταχωρήσεις θα εμφανίζονται μόνο όταν έχει ενεργοποιηθεί μια συγκεκριμένη εξομοίωση, όπως σημειώνεται. ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Printer Control (Έλεγχος εκτυπωτή) Emulation Mode (Λειτουργία εξομοίωσης) Επιλέξτε λειτουργία εξομοίωσης. IBM PPR, EPSON FX, ML EPSON LQ, IBM PPR, IBM AGM Font (Γραμματοσειρά) Print Mode (Λειτουργία εκτύπωσης) Επιλέξτε την ποιότητα των χαρακτήρων ANK. Utility NLQ Courier NLQ Gothic NLQ OCR-B Draft LQ Courier LQ Roman LQ Swiss LQ Swiss Bold LQ Orator LQ Gothic LQ Prestige LQ OCR- A LQ OCR- B Utility Draft mode (Λειτουργία εκτύπωσης προχείρου) Επιλέξτε τη λειτουργία εκτύπωσης προχείρου. HSD SSD - Pitch (Πλάτος χαρακτήρων) Επιλέξτε το πλάτος των χαρακτήρων. 10 CPI 12 CPI 15 CPI 17.1 CPI 20 CPI Proportional Spacing (Αναλογικό διάστημα χαρακτήρων) Επιλέξτε αν θα χρησιμοποιηθεί αναλογικό διάστημα χαρακτήρων ή όχι. Yes (Ναι) No (Όχι) Style (Στυλ) Επιλέξτε ένα από τα στυλ γραμματοσειρών. Normal (Κανονικό) Italics (Πλάγια γραφή) Size (Μέγεθος) Επιλέξτε το μέγεθος κλίμακας χαρακτήρων. Επιλέγει είτε χαρακτήρα και διπλού πλάτους και διπλού ύψους είτε χαρακτήρες μονού πλάτους και μονού ύψους. Single (Μονό) Double (Διπλό) Οδηγίες λειτουργίας > 31

32 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Symbol Sets (Σύνολα συμβόλων) Character Set (Σύνολο χαρακτήρων) Επιλέξτε πίνακα κώδικα χαρακτήρων. Set I (Σύνολο Ι) Set II (Σύνολο ΙΙ) Standard (ML mode only) (Τυπικό (μόνο λειτουργία ML)) Line Graphics (ML mode only) (Γραφικά γραμμής (μόνο λειτουργία ML)) Block Graphics (ML mode only) (Γραφικά Block (μόνο λειτουργία ML)) Set I (Σύνολο Ι) Set II (Σύνολο ΙΙ) Language Set (Σύνολο γλωσσών) Επιλέξτε ένα σύνολο χαρακτήρων γλώσσας. ASCII French (Γαλλικά) German (Γερμανικά) British (Βρετανικά Αγγλικά) Danish I (Δανέζικα Ι) Swedish I (Σουηδικά Ι) Italian (Ιταλικά) Spanish I (Ισπανικά Ι) Japanese (Ιαπωνικά) Norwegian (Νορβηγικά) Danish II (Δανέζικα ΙΙ) Spanish II (Ισπανικά ΙΙ) Latin American (Λατινικής Αμερικής) French Canadian (Γαλλικά Καναδά) Dutch (Ολλανδικά) TRS80 Swedish II (Σουηδικά ΙΙ) Swedish III (Σουηδικά ΙΙΙ) Swedish IV (Σουηδικά IV) Turkish (Τούρκικα) Swiss I (Ελβετικά Ι) Swiss II (Ελβετικά ΙΙ) Publisher (Εκδότης) ASCII French (Γαλλικά) German (Γερμανικά) British (Βρετανικά Αγγλικά) Danish I (Δανέζικα Ι) Swedish I (Σουηδικά Ι) Italian (Ιταλικά) Spanish I (Ισπανικά Ι) Japanese (Ιαπωνικά) Norwegian (Νορβηγικά) Danish II (Δανέζικα ΙΙ) Spanish II (Ισπανικά ΙΙ) Latin American (Λατινικής Αμερικής) French Canadian (Γαλλικά Καναδά) Dutch (Ολλανδικά) Swedish II (Σουηδικά ΙΙ) Swedish III (Σουηδικά ΙΙΙ) Swedish IV (Σουηδικά ΙV) Turkish (Τούρκικα) Swiss I (Ελβετικά Ι) Swiss II (Ελβετικά ΙΙ) Publisher (Εκδότης) Zero Character (Χαρακτήρας μηδέν) Επιλέξτε ένα από τα μοτίβα γραμματοσειρών εκτύπωσης, για να λάβετε έναν χαρακτήρα μηδέν που βρίσκεται στο 30H σε κώδικα ANK. Slashed (Με κάθετο) Unslashed (Χωρίς κάθετο) Οδηγίες λειτουργίας > 32

33 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Symbol Sets (Σύνολα συμβόλων - συνέχεια) Code Page (Κωδικοσελίδα) Επιλέξτε μια κωδικοσελίδα. USA (ΗΠΑ) Canada French (Γαλλικά Καναδά) Multilingual (Πολυγλωσσική) Portugal (Πορτογαλία) Norway (Νορβηγία) Turkey (Τουρκία) Greek_437 (Ελληνικά_437) Greek_869 (Ελληνικά_869) Greek_928 (Ελληνικά_928) Greek_437 CYPRUS (Ελληνικά_437 ΚΥΠΡΟΣ) Polska Mazovia (Πολωνικά Μαζόβια) Serbo Croatic I (Σερβοκροάτικα Ι) Serbo Croatic II (Σερβοκροάτικα ΙΙ) ECMA-94 Hungarian CWI (Ουγγρικά CWI) Windows Greek (Windows Ελληνικά) Windows East Europe (Windows Ανατολικής Ευρώπης) Windows Cyrillic (Windows Κυριλλικά) East Europe Latin II (Λατινικά Ανατολικής Ευρώπης II - 852) Cyrillic I-855 (Κυριλλικά I-855) Cyrillic II-866 (Κυριλλικά II-866) Kamenicky(MJK) (Καμενίτσκι(MJK)) ISO Latin 2 (ISO Λατινικά 2) Hebrew NC (862) (Εβραϊκά NC (862)) Hebrew OC (Hebrew OC) Turkey_857 (Τουρκία_857) Latin 5 (Windows Turkey) (Λατινικά 5 (Windows Τουρκίας)) Windows Hebrew (Windows Εβραϊκά) Ukrainian (Ουκρανικά) Bulgarian (Βουλγάρικα) ISO Latin 6 (8859/10) (ISO Λατινικά 6 (8859/10)) Windows Baltic (Windows Βαλτικής) Baltic_774 (Βαλτική_774) KBL-Lithuanian (KBL-Λιθουανικά) Cyrillic Latvia (Κυριλλικά Λεττονίας) Roman-8 (Ρωμαϊκά-8) Icelandic-861 (Ισλανδικά-861) Multilingual 858 (Πολυγλωσσική 858) ISO Greek_737 (Ελληνικά_737) POL 1 Macedonian (Σλαβομακεδονικά) USA (ΗΠΑ) Serbo Croatic II (Σερβοκροάτικα ΙΙ) Canada French (Γαλλικά Καναδά) ECMA-94 Multilingual (Πολυγλωσσική) Windows East Europe (Windows Ανατολικής Ευρώπης) Portugal (Πορτογαλία) Windows Greek (Windows Ελληνικά) Norway (Νορβηγικά) Latin 5 (Windows Turkey) (Λατινικά 5 (Windows Τουρκίας)) Baltic 774 (Βαλτική 774) Windows Cyrillic (Windows Κυριλλικά) East Europe Latin II-852 (Λατινικά Ανατολικής Ευρώπης II-852) Cyrillic I-855 (Κυριλλικά I-855) Hungarian CWI (Ουγγρικά CWI) Turkey 857 (Τουρκία 857) Ukranian (Ουκρανικά) Cyrillic II-866 (Κυριλλικά II-866) ISO Latin 6 (ISO Λατινικά 6) Greek_869 (Ελληνικά_869) Hebrew NC (862) (Εβραϊκά NC (862)) Kamenicky (MJK) (Καμενίτσκι(MJK)) Hebrew OC (Εβραϊκά OC) Greek_437 (Ελληνικά_437) Windows Hebrew (Windows Εβραϊκά) Greek_437 CYPRUS (Ελληνικά_437 ΚΥΠΡΟΣ) Windows Baltic (Windows Βαλτικής) Turkey (Τουρκία) Bulgarian (Βουλγάρικα) Polska Mazovia (Πολωνικά Μαζόβια) Greek_928 (Ελληνικά_928) ISO Latin 2 (ISO Λατινικά 2) Serbo Croatic I (Σερβοκροάτικα I) KBL-Lithuanian (KBL-Λιθουανικά) Cyrillic Latvia (Κυριλλικά Λεττονίας) Roman-8 (Ρωμαϊκά-8) Icelandic-861 (Ισλανδικά-861) Multilingual 858 (Πολυγλωσσική 858) ISO Greek_737 (Ελληνικά_737) Asmo 449+ (Άσμο 449+) Asmo 708 (Άσμο 708) Arabic 864 (Αραβικά 864) Windows Arabic (Windows Αραβικά) POL1 Macedonian (Σλαβομακεδονικά) Slashed Letter 0 (Χαρακτήρας 0 με κάθετο) Ορίστε αν ο χαρακτήρας 0 με κάθετο θα μετατρέπεται σε 9BH και 9DH στην κωδικοσελίδα USA ή όχι. Yes (Ναι) No (Όχι) Οδηγίες λειτουργίας > 33

34 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Rear Feed (Πίσω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5, 1,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.) 1.0 sec (1,0 δευτ.) 2.0 sec (2,0 δευτ.) Skip Over Perforation (Παράλειψη σημείου διάτρησης) Page Width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML3321ECO και ML3391ECO) Page Length (Μήκος χαρτιού) Επιλέξτε αν θα παραλειφθεί το σημείο διάτρησης ή όχι. (Όταν λαμβάνεται εντολή παράλειψης σημείου διάτρησης, η εντολή που λαμβάνεται έχει προτεραιότητα.) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί. Επιλέξτε το μήκος ενός συνεχούς χαρτιού. No (Όχι) Yes (Ναι) mm (13.6") mm (8") mm (11") mm (11 2/3") mm (12") mm (14") mm (17") 76.2 mm (3") 82.6 mm (3.25") 88.9 mm (3.5") mm (4") mm (5") mm (5.5") mm (6") mm (7") mm (8") mm (8.5") Οδηγίες λειτουργίας > 34

35 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Bottom Feed (Κάτω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5, 1,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8 LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.) 1.0 sec (1,0 δευτ.) 2.0 sec (2,0 δευτ.) Skip Over Perforation (Παράλειψη σημείου διάτρησης) Page width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML3321ECO/ ML3391ECO) Page Length (Μήκος χαρτιού) Επιλέξτε αν θα παραλειφθεί το σημείο διάτρησης ή όχι. (Όταν λαμβάνεται εντολή παράλειψης σημείου διάτρησης, η εντολή που λαμβάνεται έχει προτεραιότητα.) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί. Επιλέξτε το μήκος ενός συνεχούς χαρτιού. No (Όχι) Yes (Ναι) mm (13.6") mm (8") mm (11") mm (11 2/3") mm (12") mm (14") mm (17") 76.2 mm (3") 82.6 mm (3.25") 88.9 mm (3.5") mm (4") mm (5") mm (5.5") mm (6") mm (7") mm (8") mm (8.5") Οδηγίες λειτουργίας > 35

36 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Top Feed (Επάνω τροφοδοσία) Line Spacing (Διάστιχο γραμμής) Form Tear-Off (Σκίσιμο για φόρμες) Επιλέξτε το πλάτος τροφοδοσίας γραμμής. Όταν ο εκτυπωτής είναι σε αδράνεια (0,5, 1,0 ή 2,0 δευτ.), το χαρτί προωθείται από την τρέχουσα θέση εκτύπωσης στη θέση σκισίματος. Κατά τη λήψη δεδομένων, το χαρτί μετακινείται στην αρχική θέση εκτύπωσης. 6 LPI 8 LPI Off (Απενεργοποίηση) 0.5 sec (0,5 δευτ.) 1.0 sec (1,0 δευτ.) 2.0 sec (2,0 δευτ.) Bottom Margin (Κάτω περιθώριο) Αλλάξτε την επιλογή σε Invalid (Μη έγκυρο), αν θέλετε ο εκτυπωτής να παραβλέψει τη ρύθμιση κάτω περιθωρίου. Valid (Έγκυρο) Invalid (Μη έγκυρο) Page width (Πλάτος σελίδας) (Εμφανίζεται μόνο στα μοντέλα ML3321ECO/ ML3391ECO) Αλλάξτε σε 8" για εκτύπωση σε στενό χαρτί mm (13.6") mm (8") Page Length (Μήκος χαρτιού) Επιλέξτε το μήκος της σελίδας ενός κομμένου φύλλου mm (11") mm (11 2/3") mm (12") mm (14") mm (16.57") 76.2 mm (3") 82.6 mm (3.25") 88.9 mm (3.5") mm (4") mm (5") mm (5.5") mm (6") mm (7") mm (8") mm (8.5") Wait Time (Χρόνος αναμονής) Επιλέξτε το χρόνο αναμονής μεταξύ της τοποθέτησης χαρτιού στο δίσκο και της τροφοδοσίας του, ενώ ο εκτυπωτής αναμένει για τροφοδοσία χαρτιού σε λειτουργία χειροκίνητης τροφοδοσίας κομμένων φύλλων. 0.5 sec (0,5 δευτ.) 1.0 sec (1,0 δευτ.) 2.0 sec (2,0 δευτ.) Paper Length Control (Έλεγχος μήκους χαρτιού) Ελέγξτε το μήκος της σελίδας ενός κομμένου φύλλου χαρτιού. by MENU setting (βάσει ρύθμισης μενού) by Actual Page Length (βάσει πραγματικού μήκους σελίδας) by MENU setting (βάσει ρύθμισης μενού) by Actual Page Length (βάσει πραγματικού μήκους σελίδας) Οδηγίες λειτουργίας > 36

37 ΟΜΆΔΑ ΣΤΟΙΧΕΊΟ ΛΕΙΤΟΥΡΓΊΑ ΣΈΝΟΛΑ ML3320ECO/ML3321ECO ML3390ECO/ML3391ECO Set-up (Ρυθμίσεις) Graphics (Γραφικά) Επιλέξτε την κατεύθυνση της εκτύπωσης όταν υπάρχουν δεδομένα εκτύπωσης διπλού ύψους σε μία γραμμή. Uni-directional (Μονόδρομη) Bi-directional (Αμφίδρομη) 7 or 8 Bits Graphics (Γραφικά 7 ή 8 Bit) (Εμφανίζεται μόνο για εξομοίωση ML) Επιλέξτε για να αλλάξετε τις ρυθμίσεις γραφικών Receive Buffer Size (Μέγεθος μνήμης λήψης) Επιλέξτε το μέγεθος της ληφθείσας μνήμης. Όταν έχει επιλεγεί η ρύθμιση "1 Line" (1 γραμμή), το μέγεθος της μνήμης λήψης ρυθμίζεται στα 2 k byte. 1 Line (1 γραμμή) 32 K 64 K 128 K Paper Out Override (Παράκαμψη εξόδου χαρτιού) Ανιχνεύει αν απομένει λιγότερο από 1" (25 mm) χαρτί και διακόπτει την εκτύπωση. Επιλέξτε YES (Ναι) για να παρακάμψετε τον αισθητήρα και να πραγματοποιηθεί εκτύπωση πιο κοντά στο κάτω μέρος της σελίδας. Yes (Ναι) No (Όχι) Print Registration (Καταχώρηση εκτύπωσης) Αλλάξτε τη ρύθμιση όπως απαιτείται, ώστε να επιτύχετε την καλύτερη καταχώρηση για αμφίδρομη εκτύπωση. 0.25mm Right (0,25 mm δεξιά), 0.20mm Right (0,20 mm δεξιά), 0.15mm Right (0,15 mm δεξιά), 0.10mm (0,10 mm), Right (Δεξιά), 0.05mm (0,05 mm), Right (Δεξιά), 0, 0.05mm Left (0,05 mm αριστερά), 0.10mm Left (0,10 mm αριστερά), 0.15mm Left (0,15 mm αριστερά), 0.20mm Left (0,20 mm αριστερά), 0.25mm Left (0,25 mm αριστερά) 7 or 8 Bits Data Word (Λέξη δεδομένων 7 ή 8 Bit) Επιλέξτε μήκος λέξεων σε δεδομένα Operator Panel Function (Λειτουργία πίνακα χειριστή) Επιλέξτε πλήρη ή περιορισμένη λειτουργία. Αλλάξτε την επιλογή σε Limited Operation (Περιορισμένη λειτουργία), για να απενεργοποιήσετε τα πλήκτρα PRINT QUALITY (Ποιότητα εκτύπωσης) και CHARACTER PITCH (Πλάτος χαρακτήρων), ώστε αυτές οι λειτουργίες να μπορούν να ελεγχθούν μόνο μέσω του λογισμικού σας. Έτσι παρεμποδίζεται η αλλαγή τους από τον πίνακα ελέγχου, όταν ο εκτυπωτής χρησιμοποιείται από πολλά άτομα. Full Operation (Πλήρης λειτουργία) Limited Operation (Περιορισμένη λειτουργία) Οδηγίες λειτουργίας > 37
