1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ ΕΡΓΟΛΑΒΙΑ: «Εργασίες αντικεραυνικής προστασίας ενεργού εξοπλισμού δικτύου δεδομένων-φωνής σε κτίρια του Πανεπιστημίου Πατρών» ΤΟΠΟΣ: Παν/λη Πατρών ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,50 Φ.Π.Α. : 4.489,56 ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ : ,06 (με Φ.Π.Α.). ΠΡΟΘΕΣΜΙΑ ΠΕΡΑΙΩΣΗΣ: Τριάντα (30) ημερολογιακές ημέρες CPV: , , ΠΗΓΗ ΧΡΗΜΑΤΟΔΟΤΗΣΕΩΣ: Π.Δ.Ε.: 2014ΣΕ Πάτρα 04/07/2017 Ο Συντάξας Ανδρέας Ντάσιος Ηλεκτρολόγος Μηχ/κος Τ.Ε. Ο Προϊστάμενος του Τμήματος Η/Μ Μελετών Θεόδωρος Χ. Ανδριώτης Μηχανολόγος Μηχ/κός

2 ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΔΙΚΤΥΩΝ ΔΙΕΥΘΥΝΣΗ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΚΑΙ ΜΕΛΕΤΩΝ Κ.Α.: ΠΔΕ 2014ΣΕ ΕΡΓΟΛΑΒΙΑ: «Εργασίες αντικεραυνικής προστασίας ενεργού εξοπλισμού δικτύου δεδομένων-φωνής σε κτίρια του Πανεπιστημίου Πατρών» ΤΟΠΟΣ: Παν/λη Πατρών ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Σκοπός της παρούσης είναι η εκτέλεση εργασιών με σκοπό την αντικεραυνική προστασία δικτυακού ενεργού εξοπλισμού του δικτύου δεδομένων-φωνής του Πανεπιστημίου Πατρών και αφορά τα κτίρια Κ3, Κ6 του τμήματος Οικονομικών Επιστημών, το κτίριο Κ4 του τμήματος Διοίκησης Επιχειρήσεων/Οικονομικών Επιστημών, τα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών, το Δυτικό κτίριο του τμήματος Θεατρικών Σπουδών, το κεντρικό κτίριο του τμήματος Επιστήμης Υλικών, το κτίριο του κατανεμητή Κ και το κτίριο του κεντρικού κατανεμητή Κ ) αντικατάσταση των αφαιρεθέντων/κλεμμένων/κομμένων αγωγών αντικεραυνικής προστασίας με νέους, στα κτίρια 3, 4 και 6 (κτίρια πρώην αεροπορίας) του τμήματος Οικονομικών Επιστημών και του τμήματος Διοίκησης Επιχειρήσεων, στο κεντρικό κτίριο του τμήματος Επιστήμης Υλικών, στο Δυτικό κτίριο του τμήματος Θεατρικών Σπουδών και στο κτίριο που φιλοξενεί τον κεντρικό κατανεμητή Κ του Πανεπιστημίου Πατρών, για την ολοκλήρωση της σωστής λειτουργίας των κλωβών FARADAY, 2) σύνδεση των τριών (3) μεταλλικών προκατασκευασμένων κτιρίων του τμήματος Αρχιτεκτόνων Μηχανικών (Σχεδιαστήρια Σ1, Σ2, Σ3) με σύστημα περιμετρικής γείωσης για τη σωστή εκφόρτιση των κεραυνικών ρευμάτων, 3) προμήθεια και εγκατάσταση απαγωγών κρουστικών υπερτάσεων στους ηλεκτρικούς πίνακες παροχής στα κτίρια 3, 6 του τμήματος Οικονομικών Επιστημών, στο κτίριο 4 Οικονομικών Επιστημών/Διοίκηση Επιχειρήσεων, στα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών και στο κτίριο κατανεμητή Κ του τμήματος Επιστήμης Υλικών, για την απαγωγή κρουστικών ρευμάτων και υπερτάσεων. 4) προμήθεια και εγκατάσταση εξαρτημάτων δικτυακού εξοπλισμού, για τη λειτουργία του δικτύου δεδομένων-φωνής, στα πλαίσια της αντικατάστασης των καλωδιώσεων UTP (χαλκός) με οπτική ίνα, τα οποία οδεύουν από το Σ5 (Σχεδιαστήριο & τμηματική Βιβλιοθήκη) προς τα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών (προστασία από επαγωγικά ρεύματα). Αναλυτικότερα: 1) ΚΤΙΡΙΑ Κ3, Κ4. Κ6 Για την ολοκλήρωση της αντικεραυνικής προστασίας κλωβού, στα ανωτέρω κτίρια (Κ3, Κ4 & Κ6), θα χρησιμοποιηθεί χαλύβδινος μονόκλωνος αγωγός διατομής Φ8, θερμά επιψευδαργυρωμένος (St/tZn). Οι αγωγοί

3 θα τοποθετηθούν εξωτερικά στις επιφάνειες των κτιρίων και θα ακολουθήσουν τις οδεύσεις των τμημάτων των αγωγών που έχουν αφαιρεθεί. Όποια στηρίγματα βρίσκονται σε κακή κατάσταση (στραβωμένα, σπασμένο κάποιο τμήμα τους, ξεβιδωμένα με χαλασμένο σπείρωμα κτλ), τότε σε παράλληλη συννενόηση με τον επιβλέποντα μηχανικό, θα αντικαθίστανται με καινούργια. Στο κτίριο Κ6 το οποίο φέρει δίριχτη στέγη, η στήριξη των συλλεκτηρίων αγωγών θα γίνει με στηρίγματα κατάλληλα για μονόκλωνο αγωγό κυκλικής διατομής Φ8, κατασκευασμένα από πλαστικό (polyamide-σχήμα κώνου), ανθεκτικά στην έκθεση σε υπεριώδη ακτινοβολία και σε δυσμενείς καιρικές συνθήκες. Θα έχουν τη δυνατότητα να γεμίσουν με μπετόν ή άμμο. Τα στηρίγματα καθόδου θα είναι κατάλληλα για ελαφρά οπλισμένο προκατασκευασμένο σκυρόδεμα και μονόκλωνο αγωγό κυκλικής διατομής Φ8. Θα είναι κατασκευασμένα από χάλυβα επιψευδαργυρωμένο εν θερμώ (St/tZn) και θα φέρουν UPAT με ροδέλα αποστάσεως, επίσης από χάλυβα θερμά επιψευδαργυρωμένο, στην οποία και θα προσαρμόζεται ροδέλα στεγανοποίησης από PVC. Στο κτίριο Κ3, η στήριξη των συλλεκτήριων αγωγών στο μονωμένο δώμα θα γίνει με ιδίου τύπου πλαστικά στηρίγματα με το κτίριο Κ6. Το κτίριο φέρει στο κέντρο του δώματος μεταλλική κατασκεή αιθρίου η οποία θα γεφυρωθεί σε 2 σημεία με το συλλεκτήριους αγωγούς του δώματος. Εδώ θα χρησιμοποιηθούν 2 γεφυρωτές μεταλλικών επιφανειών μονού σφικτήρα. Ο αγωγός θα συνδεθεί από τη μία μεριά με το γεφυρωτή μέσω μονού σφικτήρα και από την άλλη με με σφικτήρα παράλληλς σύνδεσης αγωγών. Όλα τα υλικά θα είναι κατασκευασμένα από χάλυβα θερμά επιψευδαργυρωμένο (St/tZn). Τα στηρίγματα καθόδου θα είναι κατάλληλα για ελαφρά οπλισμένο προκατασκευασμένο σκυρόδεμα και μονόκλωνο αγωγό κυκλικής διατομής Φ8. Θα είναι κατασκευασμένα από χάλυβα επιψευδαργυρωμένο εν θερμώ (St/tZn) και θα φέρουν UPAT με ροδέλα αποστάσεως, επίσης από χάλυβα θερμά επιψευδαργυρωμένο, στην οποία και θα προσαρμόζεται ροδέλα στεγανοποίησης από PVC. Στο κτίριο Κ4, η στήριξη των συλλεκτήριων αγωγών στο μονωμένο δώμα θα γίνει με ιδίου τύπου πλαστικά στηρίγματα με το κτίριο Κ3 & Κ6. Εδώ υπάρχει και μία μικρή στέγη από κεραμίδια. Για την όδευση/στήριξη του αγωγού από τα κεραμίδια θα γίνει χρήση ειδικών στηριγμάτων κατάλληλων για κεραμίδια. Τα στηρίγματα καθόδου θα είναι κατάλληλα για ελαφρά οπλισμένο προκατασκευασμένο σκυρόδεμα και μονόκλωνο αγωγό κυκλικής διατομής Φ8. Θα είναι κατασκευασμένα από χάλυβα επιψευδαργυρωμένο εν θερμώ (St/tZn) και θα φέρουν UPAT με ροδέλα αποστάσεως επίσης από χάλυβα θερμά επιψευδαργυρωμένο στην οποία και θα προσαρμόζεται ροδέλα στεγανοποίησης από PVC. Η απόσταση μεταξύ των στηριγμάτων για όλες τις περιπτώσεις θα είναι περίπου 1m, και σε καμία περίπτωση δεν θα υπερβαίνει το 1,2m. Σε ανάλογη απόσταση θα τοποθετηθούν και τα στηρίγματα για τις οδεύσεις/κατεβάσματα του αγωγού προς το έδαφος. Για τις διασταυρώσεις των αγωγών θα χρησιμοποιηθούν σφικτήρες διασταύρωσης ομοίου υλικού με τον αγωγό (St/tZn) ενώ για τη σύνδεση τμημάτων υπαρχόντων αγωγών με νέους δύναται να χρησιμοποιηθούν είτε διπλοί σφικτήρες (2 θέσεων), είτε σφικτήρες με πλακίδια (50mmΧ50mm με 4 καρόβιδες και τα περικόχλια τους), όλοι χαλύβδινοι, θερμά επιψευδαργυρωμένοι. Στηρίγματα θα τοποθετηθούν οπωσδήποτε σε κάθε αλλαγή κατευθύνσεως του αγωγού και συγκεκριμένα ένα στήριγμα προ της αλλαγής κατεύθυνσης και ένα μετά. Θα χρησιμοποιηθούν επίσης εξαρτήματα απορρόφησης συστολών/διαστολών τα οποία θα τοποθετούνται το πολύ ανά 20 m όταν χρησιμοποιείται χαλύβδινος αγωγός. Οι αγωγοί καθόδου θα συνδέουν τους συλλεκτήριους αγωγούς με το σύστημα γειώσεως των κτιρίων. Σε όλους τους αγωγούς καθόδου θα παρεμβάλονται, σε ύψος περίπου 1 μέτρο από το έδαφος, λυόμενοι σύνδεσμοι,

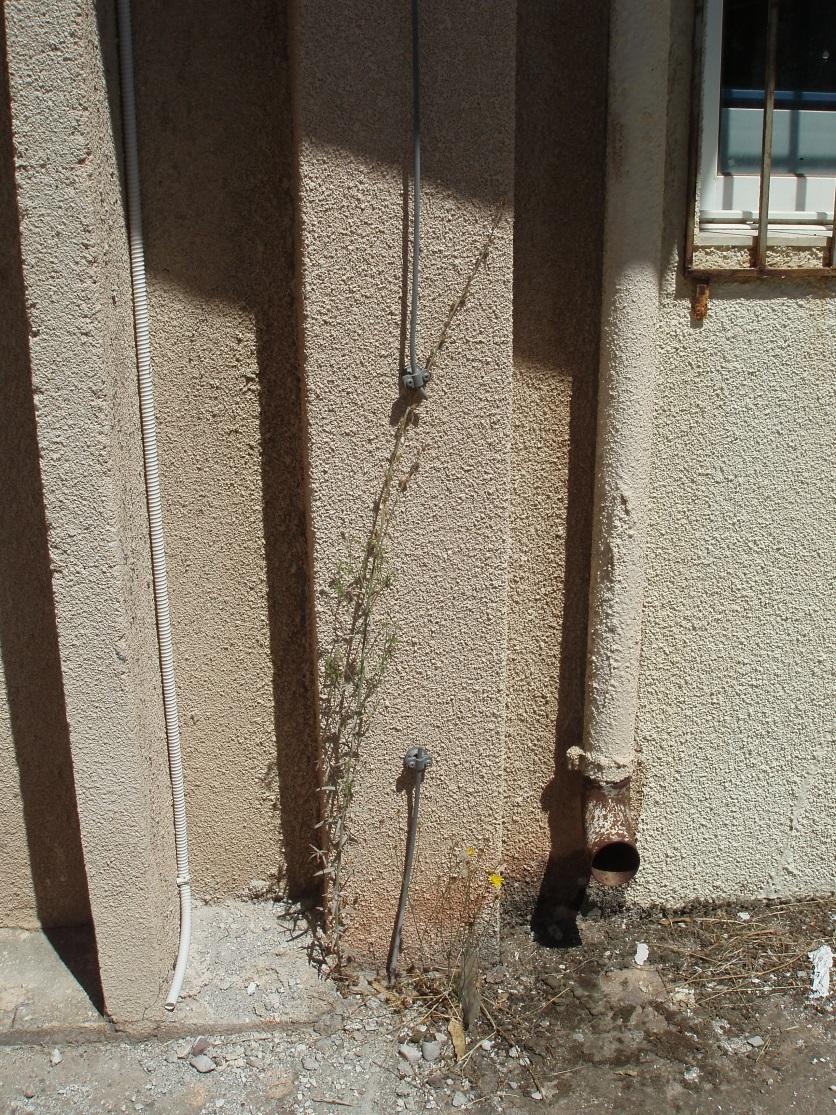

4 χαλύβδινοι, θερμά επιψευδαργυρωμένοι (St/tZn). Στα σημεία σύνδεσης (κοντά στην επιφάνεια του εδάφους) των αγωγών καθόδου με τους υπάρχοντες κομμένους αγωγούς που καταλήγουν στη γείωση θα χρησιμοποιείται οπωσδήποτε αντιδιαβρωτική αυτοκόλλητη ταινία προστασίας από P.V.C. (Φωτ. 1) (Φωτ. 1) Περιμετρικά του Κτιρίου 6 (τμήμα Οικονομικών Επιστημών), υπάρχουν εγκατεστημένες μεταλλικές υποστηλώσεις και φωτιστικά σώματα. (Φωτ. 2) (Φωτ. 2) Οι μεταλλικές υποστηλώσεις και τα φωτιστικά σώματα τα οποία βρίσκονται πολύ κοντά στους αγωγούς καθόδου του κλωβού ήτοι οι τέσσερις (4) γωνιακές μεταλλικές υποστηλώσεις και οι δύο (2) μεσαιές πλευρικές καθώς και τα μεταλλικά σώματα των τεσσάρων (4) γωνιακών φωτιστικών σωμάτων θα συνδεθούν ισοδυναμικά με τους αγωγούς καθόδου.

5 Κανένας αγωγός καθόδου δεν θα κοπεί για τις ισοδυναμικές συνδέσεις. Οι ισοδυναμικές συνδέσεις θα πραγματοποιηθούν στο ύψος των φωτιστικών σωμάτων. Στο μεταλλικό υποστήλωμα θα στερεωθεί χαλύβδινος, θερμά επιψευδαργυρωμένος (St/tZn) ακροδέκτης γεφύρωσης, με τυφλό περικόχλιο (Al), (απαιτείται χρήση περτσιναδώρου). Επάνω στον ακροδέκτη γεφύρωσης συνδέουμε εύκαμπτο χαλύβδινο θερμά επιψευδαργυρωμένο αγωγό (St/tZn) κυκλικής διατομής Φ8, μέσω μονού σφικτήρα ομοίου υλικού (St/tZn). Στο μεταλλικό σώμα του φωτιστικού σώματος θα εγκατασταθεί κολάρο (περιλαίμιο), χαλύβδινο, θερμά επιψευδαργυρωμένο (St/tZn), 2 σημείων σύνδεσης (αριστερά-δεξιά). Περιλαίμιο γεφύρωσης με σύνδεση 2 σημείων Το ένα σημείο θα συνδεθεί με το μεταλλικό υποστήλωμα, μέσω μονού σφικτήρα και του εύκαμπτου μονόκλωνου αγωγού Φ8, ενώ το άλλο με τον αγωγό καθόδου μέσω χαλύβδινου, θερμά επιψευδαργυρωμένου (St/tZn) σφικτήρα παράλληλης σύνδεσης. Στις 2 μεσαίες πλευρικές υποστηλώσεις θα γίνει ομοίως στερέωση χαλύβδινου, θερμά επιψευδαργυρωμένου (St/tZn) ακροδέκτη γεφύρωσης, με τυφλό περικόχλιο (Al), (απαιτείται χρήση περτσιναδώρου). Επάνω στον ακροδέκτη γεφύρωσης ομοίως θα συνδεθεί εύκαμπτος χαλύβδινος θερμά επιψευδαργυρωμένος αγωγός (St/tZn) κυκλικής διατομής Φ8, μέσω μονού σφικτήρα ομοίου υλικού (St/tZn) ο οποίος και θα συνδεθεί με τον αγωγό καθόδου με χαλύβδινο, θερμά επιψευδαργυρωμένο (St/tZn) σφικτήρα παράλληλης σύνδεσης. (Φωτ. 3)

6 Γεφυρώσεις με τους αγωγούς καθόδου θα πραγματοποιηθούν και στις εξωτερικές κλιματιστικές μονάδες που βρίσκονται σε απόσταση <1μ.από τους αγωγών καθόδου. Λοιπά μηχανήματα εγκατεστημένα στα δώματα των κτιρίων ή μεταλλικές κατασκευές θα γεφυρώνονται με το υπόλοιπο σύστημα των συλλεκτηρίων αγωγών στο πλησιέστερο δυνατό σημείο. Για τις γεφυρώσεις (ισοδυναμικές συνδέσεις) θα χρησιμοποιηθεί χαλύβδινος μονόκλωνος αγωγός Φ8, θερμά επιψευδαργυρωμένος (St/tZn), με τους ανάλογους γωνιακούς γεφυρωτές μεταλλικών επιφανειών (χαλύβδινoυς θερμά επιψευδαργυρωμένους St/tZn). Οι γεφυρωτές θα ενώνονται με τους αγωγούς μέσω χαλύβδινου μονού σφιγκτήρα St/tZn ενώ το άλλο άκρο των αγωγών με τον κλωβό μέσω χαλύβδινου σφικτήρα παράλληλης σύνδεσης (St/tZn) ή χαλύβδινου σφικτήρα διασταύρωσης (St/tZn). Γενικά, αν δυο σημεία αγωγού αλεξικέραυνου πλησιάζουν μεταξύ τους σε απόσταση μικρότερη από το ένα δέκατο (1/10) του μήκους του αγωγού, που περιέχεται ανάμεσα στα σημεία πρέπει να γεφυρωθούν για την αποφυγή υπερπηδήσεων. ΚΕΝΤΡΙΚΟ ΚΤΙΡΙΟ τμ. ΕΠΙΣΤΗΜΗΣ ΥΛΙΚΩΝ Θα γίνει αποκατάσταση του κομμένου τμήματος αγωγού καθόδου στο κεντρικό κτίριο του τμήματος Επιστήμης Υλικών (βλέπε Φωτ. 4). Για το σκοπό αυτό θα γίνει χρήση χαλύβδινου μονόκλωνου αγωγού κυκλικής διατομής Φ8, θερμά επιψευδαργυρωμένου (St/tZn) και παρεμβολή λυόμενου συνδέσμου κατασκευασμένου από το ίδιο υλικό με τον αγωγό. (Φωτ.4)

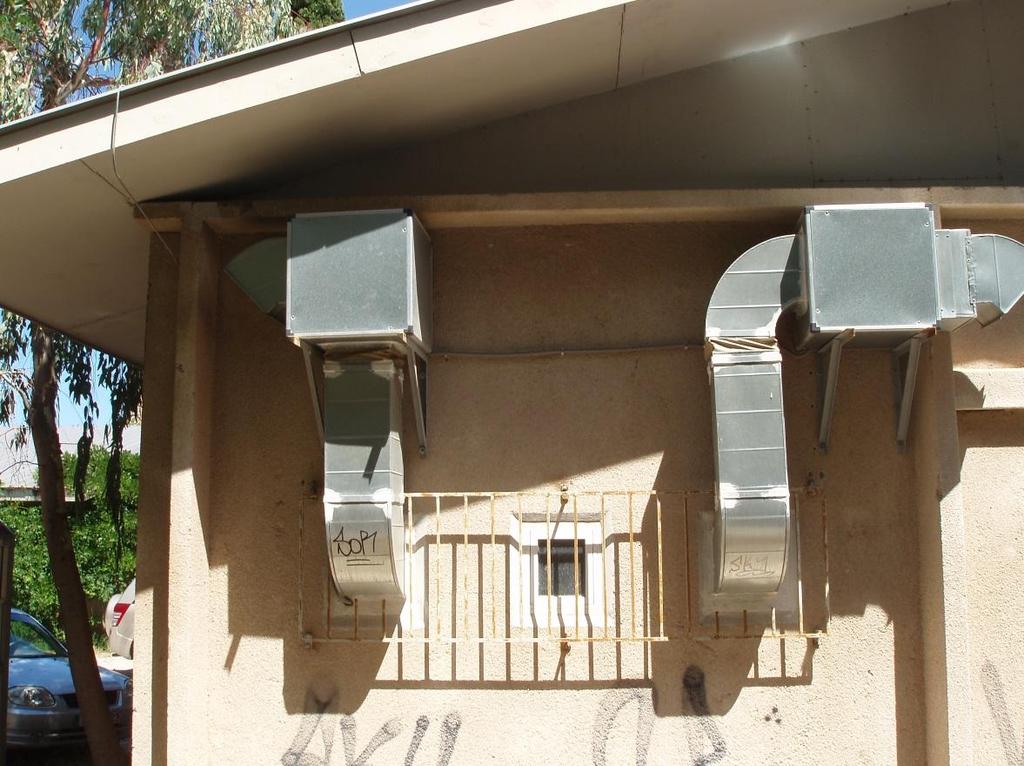

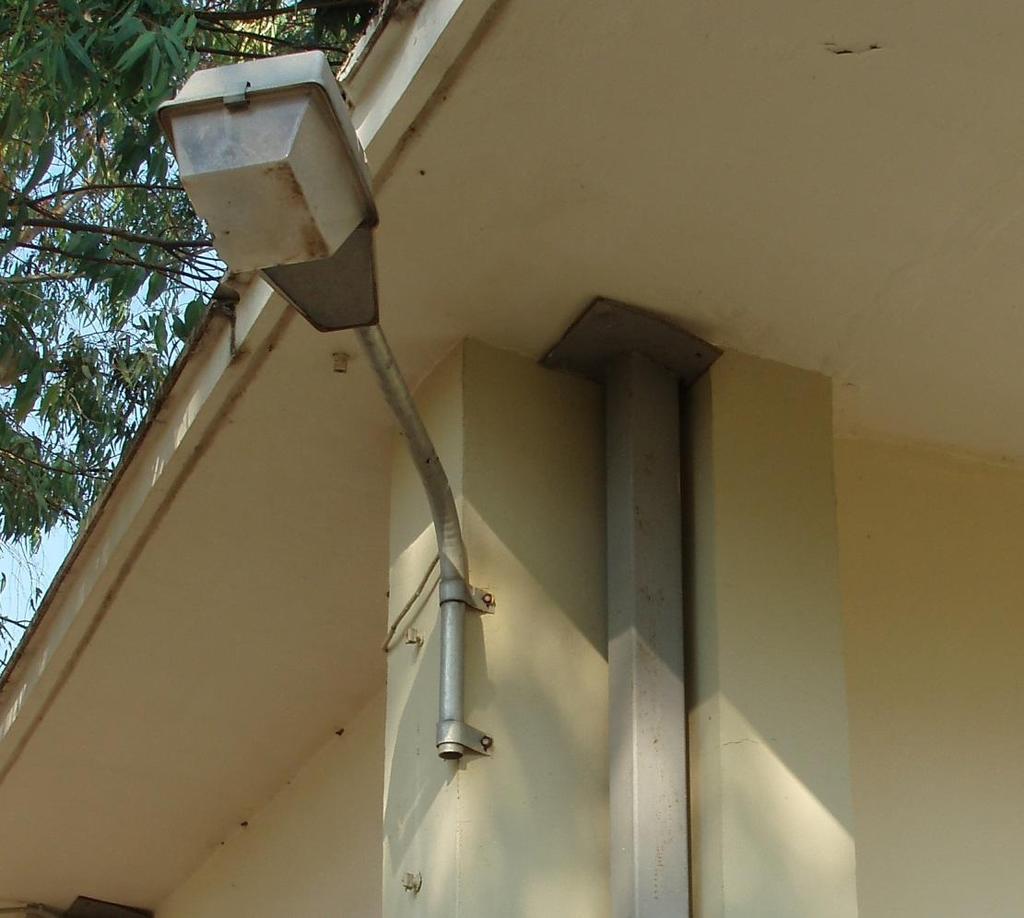

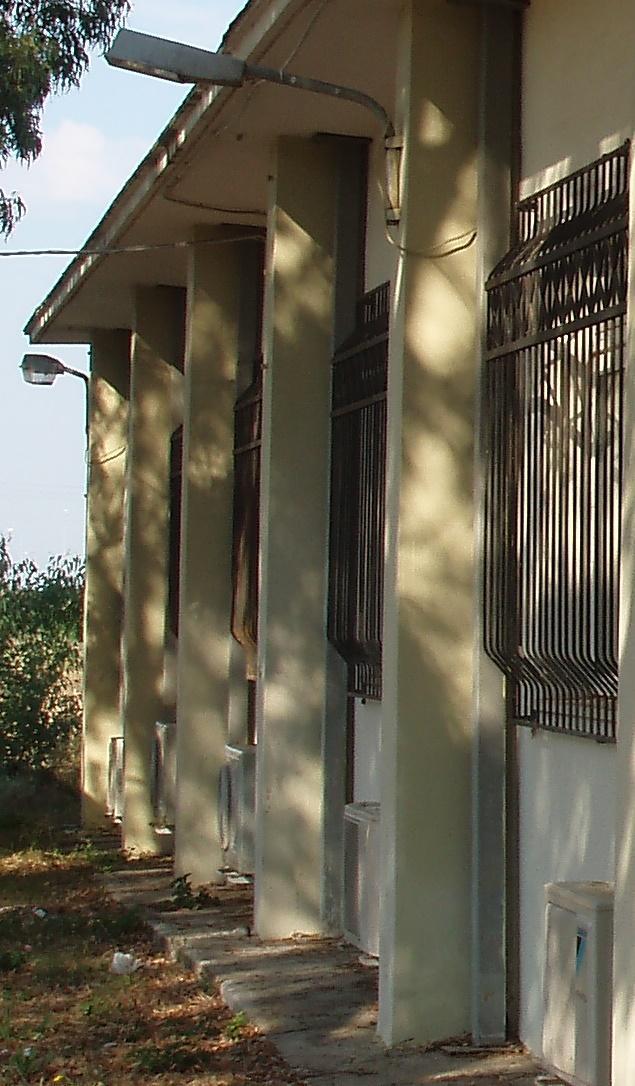

7 (Φωτ.5) Θα γίνουν ισοδυναμικές συνδέσεις των μεταλλικών μερών των συγκεκριμένων αεραγωγών με το γωνιακό αγωγό καθόδου του ΣΑΠ του κτιρίου (Φωτ. 5) καθώς και του μεταλλικού σκελετού των φωτιστικών σωμάτων περιμετρικά του κτιρίου (Φωτ. 5.1). Ο τρόπος των γεφυρώσεων θα είναι όμοιος με εκείνο που περιγράψαμε για το κτίριο Κ6. Όλα τα υλικά που θα χρησιμοποιηθούν εδώ θα είναι χαλύβδινα, θερμά επιψευδαργυρωμένα (St/tZn). (Φωτ.5.1)

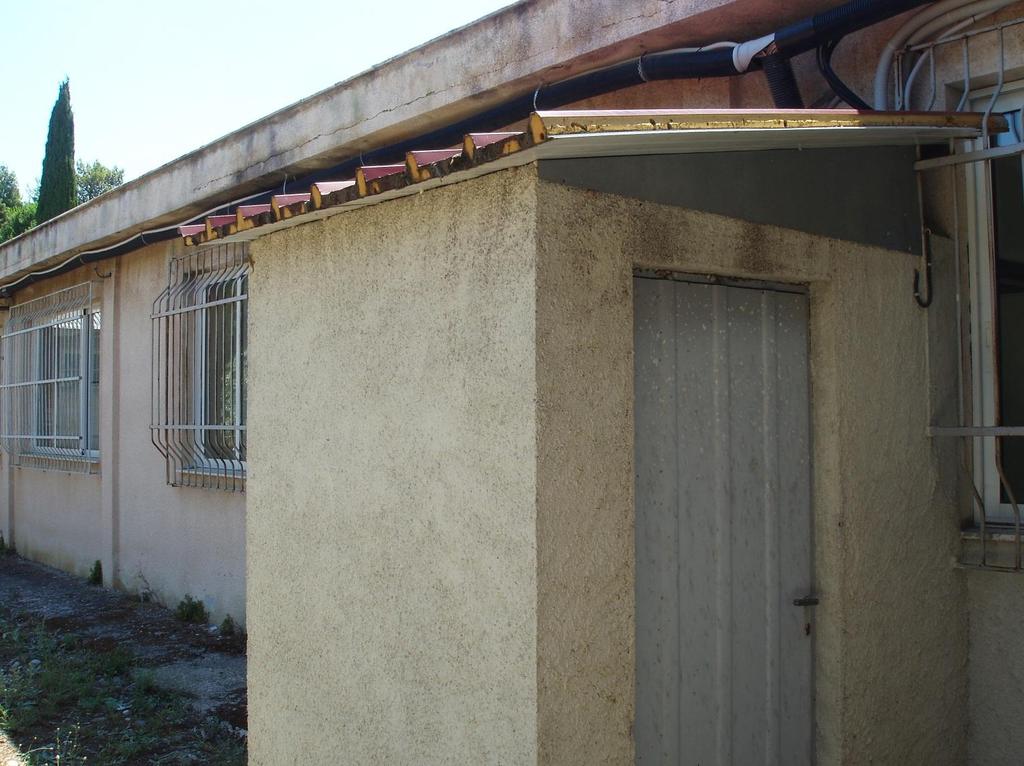

8 ΚΤΙΡΙΟ ΚΑΤΑΝΕΜΗΤΗ Κ (τμ. Επιστήμης Υλικών) (Φωτ. 6) Για την επιπλέον μείωση του δυναμικού στην περιοχή του κατανεμητή Κ θα πραγματοποιηθούν οι κάτωθι εργασίες: 1. σύνδεση της γειώσης του ηλεκτρικού πίνακα παροχής, που βρίσκεται εντός του απεικονιζόμενου κτιρίου (Φωτ. 6), με ηλεκτρόδιο γείωσης (ράβδος) και 2. ισοδυναμική σύνδεση του συστήματος γείωσης πίνακα-ηλεκτροδίου με τους συλλεκτήριους αγωγούς του ΣΑΠ του κτιρίου του τμήματος Επιστήμης των Υλικών. Πιο συγκεκριμένα: Στο πίσω μέρος του απεικονιζόμενου κτιρίου (Φωτ. 6) θα γίνει εκσκαφή χάνδακα διαστάσεων 70Χ70Χ120cm, με μηχανικά μέσα, για την τοποθέτηση του ηλεκτρόδιου γείωσης (ράβδος γείωσης). Η ράβδος γείωσης θα είναι χαλύβδινη επιχαλκωμένη (με πάχος επιχάλκωσης >250μm), διαμέτρου ¾'' και μήκους 150cm. Η ράβδος θα μπηχθεί μέσα στο πετρώδες έδαφος με σφύρα σε βάθος 50cm. Αν δεν είναι δυνατό να μπηχθεί με σφύρα (βραχώδες έδαφος), θα ανοιχθεί τρύπα της ίδιας διαμέτρου με αυτή του ηλεκτροδίου γειώσεως, με ειδικό μηχάνημα, η οποία στη συνέχεια θα γεμίσει με σκόνη άνθρακα και ψιλοκοσκινισμένο υγρό χώμα (σαν λάσπη). Αφού στεγνώσει αυτή η λάσπη, θα μπηχθεί το ηλεκτρόδιο με σφύρα. Θα γίνει στρώση με σκυρόδεμα C12/15 στο πυθμένα του χάνδακα, πάχους 10cm περίπου, για την σταθεροποίηση της ράβδου. Στη συνέχεια θα γίνει πλήρωση του χάνδακα με φυτικό κοκκινόχωμα, για βελτίωση της αντίστασης γείωσης εξαιτίας του πετρώδους εδάφους της περιοχής, σε ύψος 90cm από το

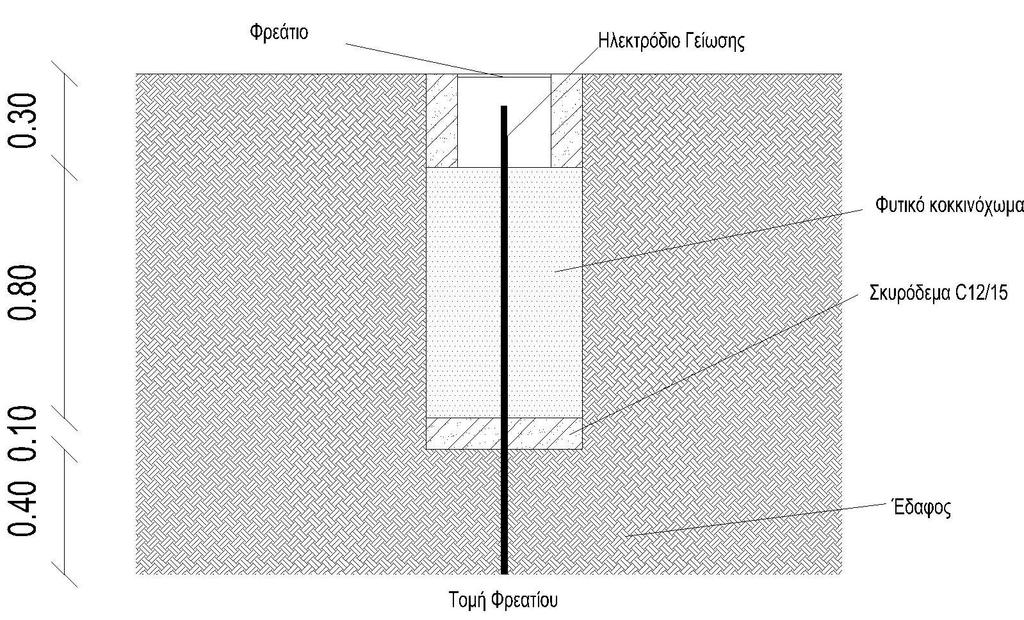

9 σκυρόδεμα και συμπίεση του. (θα μείνουν δηλαδή 20cm έως την επιφάνεια του εδάφους). Λεπτομέρειες φαίνονται αναλυτικότερα στη Τομή Φρεατίου. Για τη σύνδεση της γείωσης του ηλεκτρικού πίνακα παροχής με τη ράβδο γείωσης θα γίνει χρήση χάλκινου (από καθαρό ηλεκτρολυτικό χαλκό) πολύκλωνου αγωγού ονομαστικής διατομής 35mm 2, ο οποίος είναι κατάλληλος να χρησιμοποιηθεί ως αγωγός γείωσης και για ισοδυναμικές συνδέσεις. Ο αγωγός θα συνδεθεί με τη γείωση του Πίνακα παροχής εντός του μικρού κτιρίου, θα οδεύσει επίτοιχα και στο ύψος του πίνακα, εντός πλαστικού ηλεκτρολογικού καναλιού διαστάσεων 25Χ25cm. Στη συνέχεια θα εξέλθει της τοιχοποιίας (στο πίσω μέρος του κτιρίου) μέσω οπής που θα διανοιχθεί και θα αποκατασταθεί μετά το πέρας των εργασιών με τσιμέντο. Ο πολύκλωνος χάλκινος αγωγός θα οδεύσει κατακόρυφα επάνω στην τοιχοποιία έως ύψος ένα περίπου μέτρο (1m) από την επιφάνεια του εδάφους στηριγμένος με χάλκινα στήριγματα τα οποία θα φέρουν πλαστική ροδέλα αποστάσεως (σκυρόδεμα/τούβλο) για αγωγό Φ6mm (16 35mm 2 ). Η σύσφιξη του αγωγού στα στηρίγματα επιτυγχάνεται με δύο βίδες Μ6x16mm από ανοξείδωτο χάλυβα. Εκεί θα συνδεθεί με το ένα άκρο λυόμενου σύνδεσμου Φ6-Φ8, κατασκευασμένου από κράμα χαλκού επικασσιτερωμένος (Cu/eSn). Το άλλο άκρο θα συνδεθεί με μονόκλωνο χάλκινο επικασσιτερωμένο (Cu/eSn) αγωγό κυκλικής διατομής Φ8, ο οποίος θα οδεύσει επίτοιχα και στη συνέχεια εντός του εδάφους, όπου και θα συνδεθεί με τη ράβδο γείωσης (βάθος 15-20cm περίπου) μέσω σφιγκτήρα από κράμα χαλκού κατάλληλου για αγωγούς Φ8 και ηλεκτρόδιου γείωσης ¾.

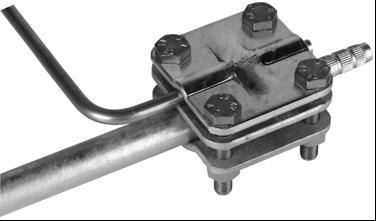

10 Σφικτήρας συστήματος αγωγού- ράβδου γείωσης Παράλληλα θα γίνει ισοδυναμική σύνδεση του συστήματος (Γείωση Πίνακα-Ηλεκτρόδιο Γείωσης) με τον πλησιέστερο αγωγό καθόδου (βρίσκεται πίσω από το κτίριο του κατανεμητή σε απόσταση 15 μέτρα περίπου) του συλλεκτηρίου ΣΑΠ του κτιρίου Επιστήμης Υλικών. Στο κάτω μέρος του αγωγού καθόδου (ο οποίος δε θα κοπεί) θα συνδεθεί ένας χαλύβδινος σφικτήρας, θερμά επιψευδαργυρωμένος (St/tZn), παράλληλης σύνδεσης αγωγών Φ8. Επάνω στο σφικτήρα θα συνδεθεί ένα μικρό τμήμα μονόκλωνου χαλύβδινου θερμά επιψευδαργυρωμένου (St/tZn) αγωγού κυκλικής διατομής Φ8, το οποίο με τη σειρά του θα συνδεθεί με το ένα άκρο λυόμενου διμεταλλικού συνδέσμου (St/tZn-Ms-Cu). Στο άλλο άκρο του διμεταλλικού συνδέσμου θα συνδεθεί με χάλκινο επικασσιτερωμένο μονόκλωνο αγωγό κυκλικής διατομής Φ8. Ο αγωγός αυτός θα οδεύσει εντός εδάφους (βάθος 20cm) έως το ηλεκτρόδιο γείωσης όπου και θα συνδεθεί επίσης μέσω σφιγκτήρα από κράμα χαλκού κατάλληλου για αγωγούς Φ8 και ηλεκτρόδιο γείωσης ¾. Για την όδευση θα γίνει εκσκαφή ορύγματος διαστάσεων 20Χ30cm και μετά την τοποθέτηση του χάλκινου αγωγού θα γίνει πλήρωση με κοσκινισμένα προϊόντα εκσκαφής. Το πάνω μέρος του ηλεκτρόδιου γείωσης με τις συνδέσεις των 2 αγωγών θα εγκιβωτιστεί εντός φρεατίου γείωσης διαστάσεων 30Χ30Χ30cm, κατασκευασμένο από σκυρόδεμα, το οποίο θα φέρει κίτρινο πλαστικό κάλυμμα με πατούρα και με ανάγλυφη την ένδειξη της γείωσης (earthing) ώστε να επιτυγχάνεται τόσο έλεγχος των συνδέσεων όσο και μέτρηση της αντίστασης γείωσης. Για την κατασκευή του φρεατίου θα γίνει χρήση πλέγματος Τ131 και σκυροδέματος C12/15. Το πάχος των φρεατίου θα είναι 10cm περιμετρικά. Το υπόλοιπο μέρος του χάνδακα θα πληρωθεί με κοσκινισμένα προϊόντα εκσκαφής. Σε όλα τα σημεία που εισέρχονται οι αγωγοί εντός εδάφους θα γίνει χρήση (πριν και μετά) αυτοκόλλητης αντιδιαβρωτικής ταινίας PVC, για την προστασία των αγωγών ταινιών λόγω παρουσίας υγρασίας και αέρα όταν αλλάζουν μέσο (έδαφος-αέρα). Όλα τα προϊόντα εκσκαφής θα απομακρυνθούν εκτός Πανεπιστημίου με ευθύνη του αναδόχου.

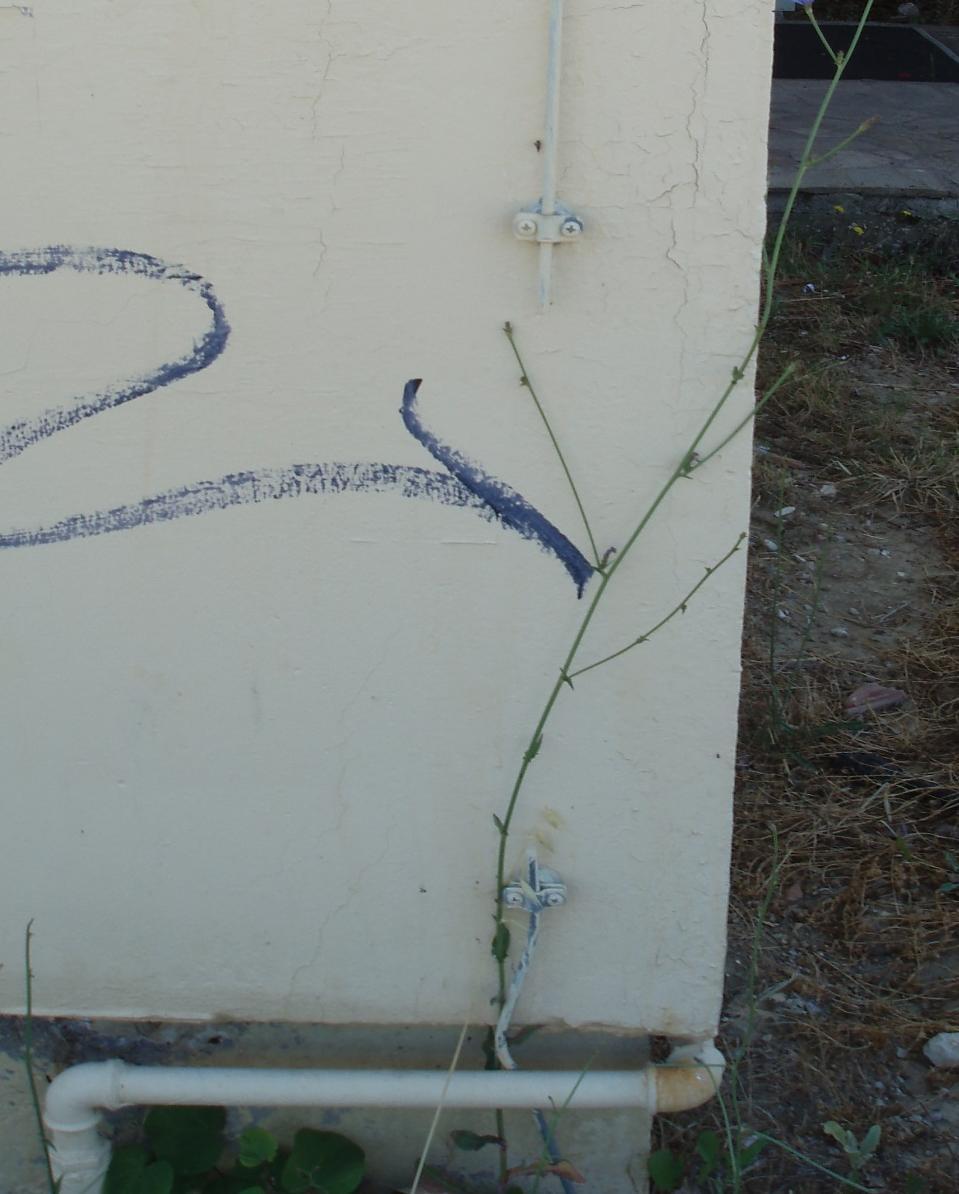

11 ΔΥΤΙΚΟ ΚΤΙΡΙΟ τμ. ΘΕΑΤΡΙΚΩΝ ΣΠΟΥΔΩΝ Θα γίνει αποκατάσταση του κομμένου τμήματος αγωγού καθόδου στην πρόσοψη (δεξιά) του Δυτικού κτιρίου του τμήματος Θεατρικών Σπουδών (βλέπε Φωτό 7) με χρήση χαλύβδινου, μονόκλωνου αγωγού κυκλικής διατομής Φ8, θερμά επιψευδαργυρωμένου (St/tZn), την παρεμβολή λυόμενου συνδέσμου και ενός διπλού σφικτήρα για την επικήκυνση του αγωγού (όλα τα υλικά κατασκευασμένα από το ίδιο υλικό με τον αγωγό). (Φωτ. 7)

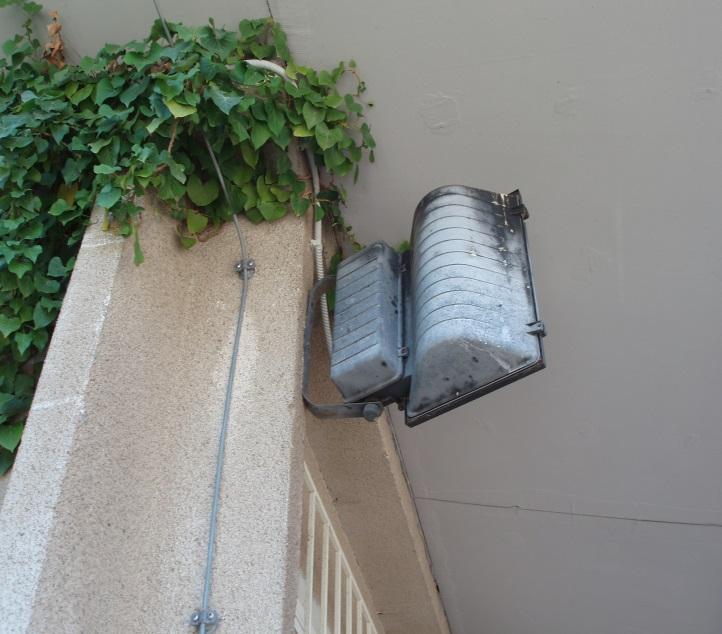

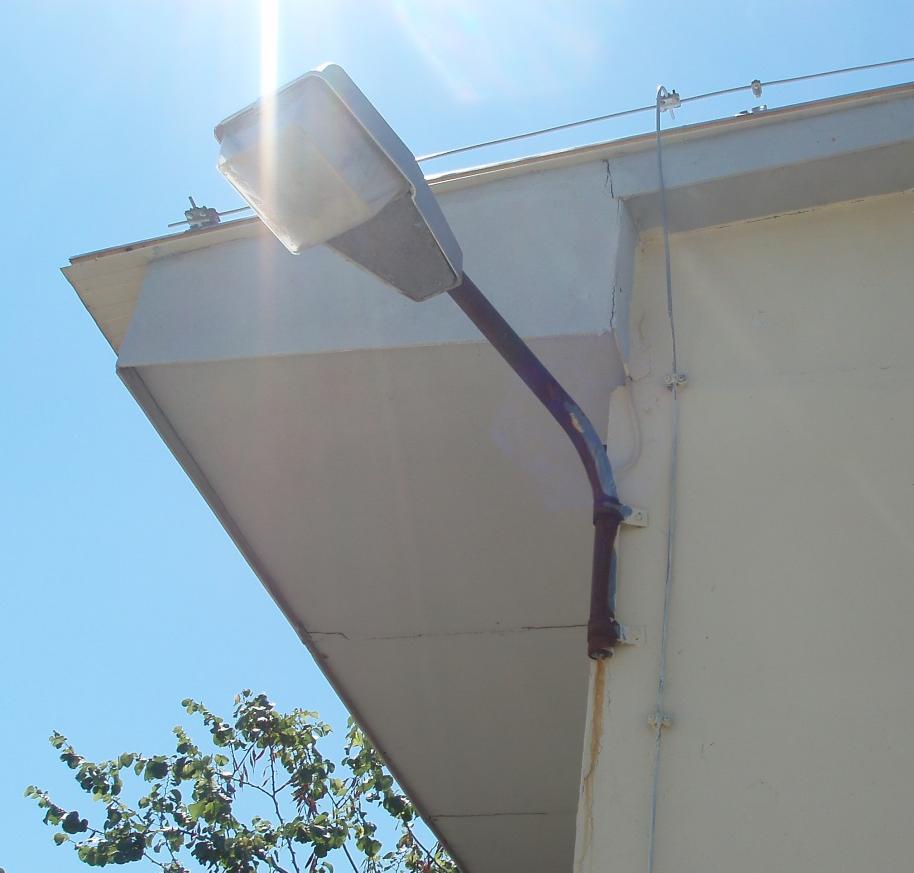

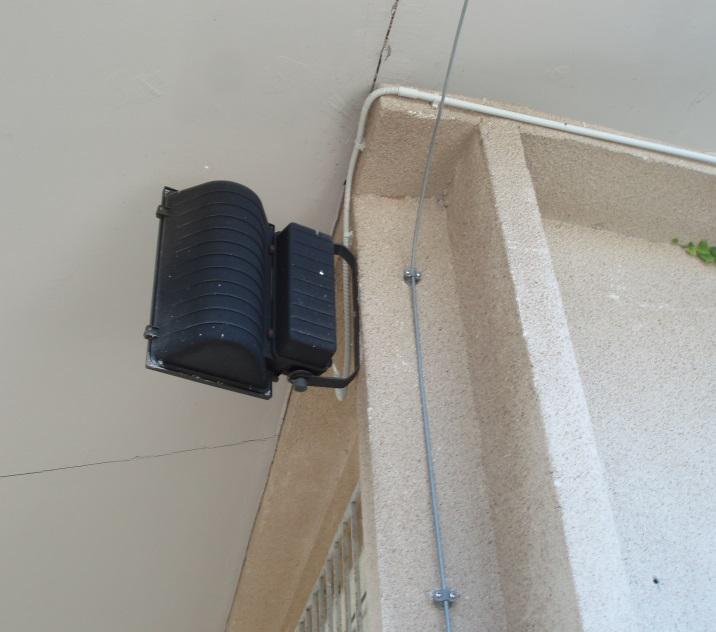

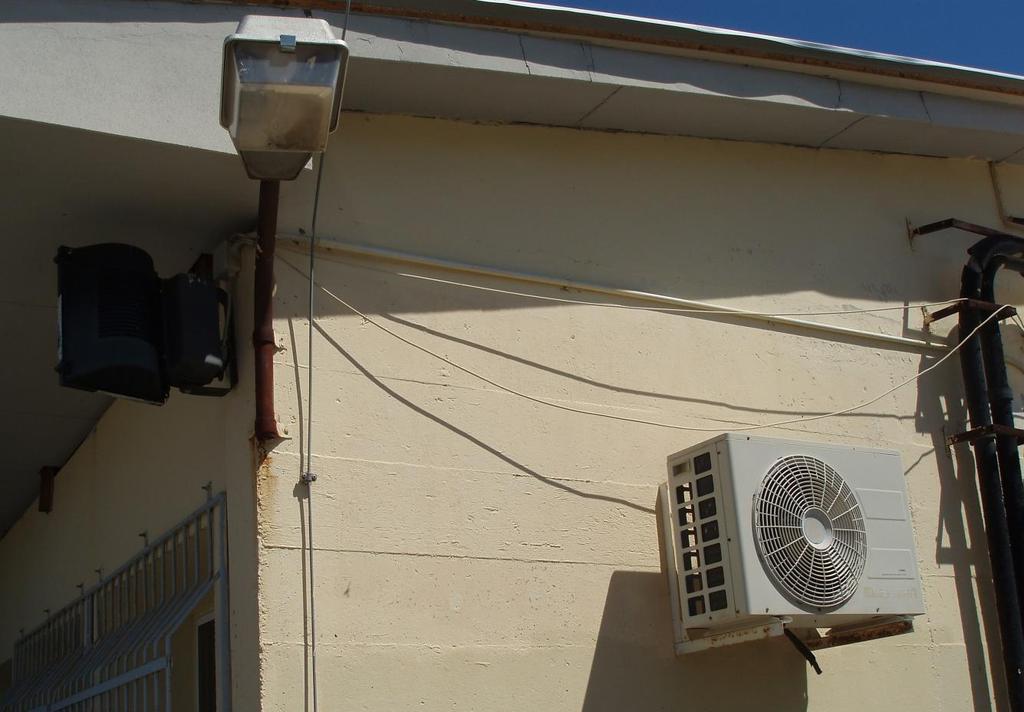

12 (Φωτ. 8) Θα γίνουν ισοδυναμικές συνδέσεις του μεταλλικού σκελετού των γωνιακών φωτιστικών σωμάτων περιμετρικά του κτιρίου (Φωτ. 8 & 9) με τους γωνιακούς αγωγούς καθόδου του ΣΑΠ του κτιρίου καθώς και ισοδυναμικές συνδέσεις της εξωτερικής κλιματιστικής μονάδας που φαίνεται στη Φωτ. 9. Ο τρόπος των γεφυρώσεων των φωτιστικών σωμάτων και της εξωτερικής κλιματιστικής μονάδας θα είναι επίσης όμοιος με εκείνο που περιγράψαμε για το κτίριο Κ6. Όλα τα υλικά που θα χρησιμοποιηθούν εδώ θα είναι χαλύβδινα, θερμά επιψευδαργυρωμένα (St/tZn). (Φωτ. 9)

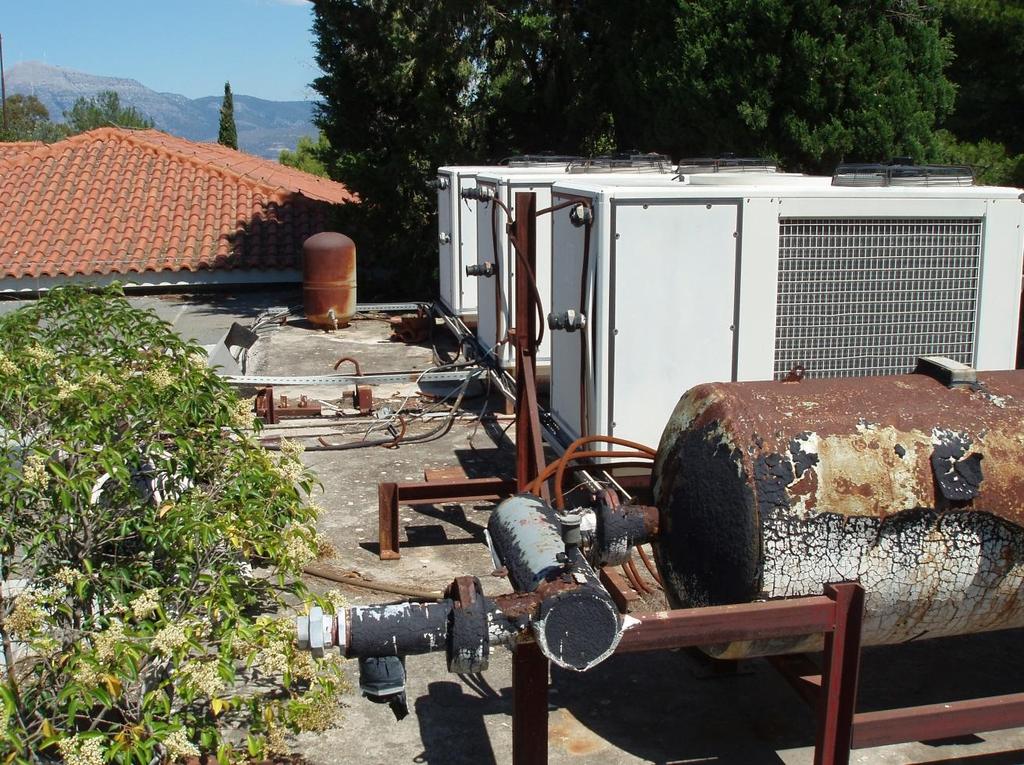

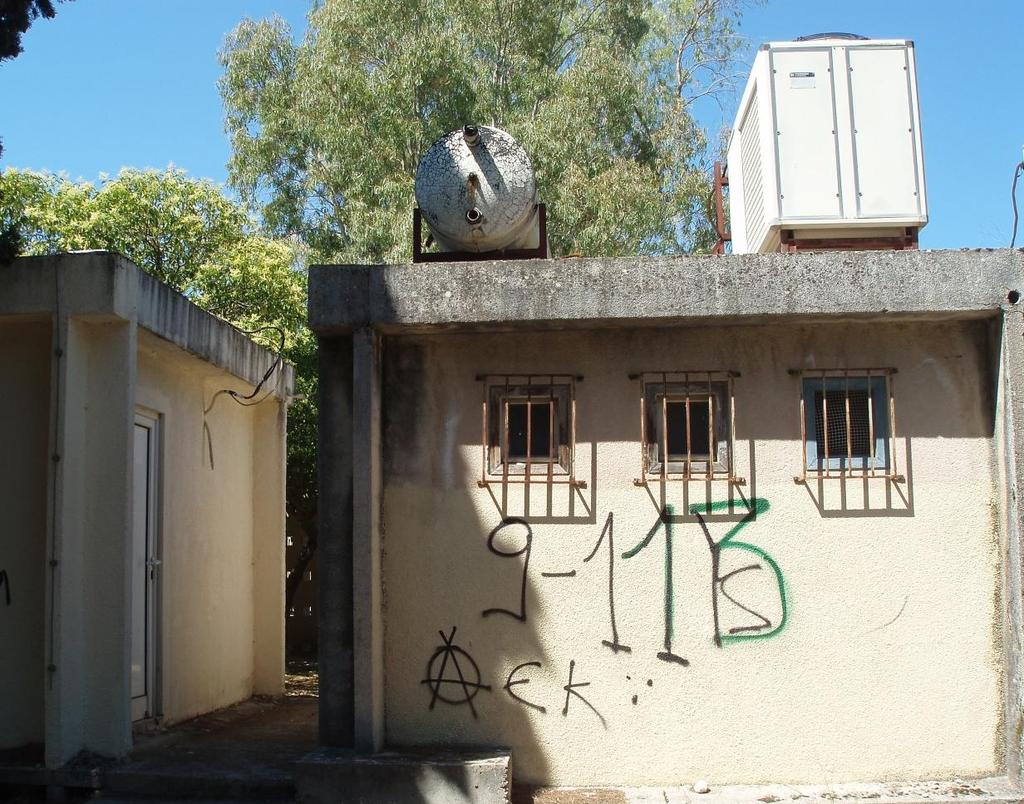

13 ΚΤΙΡΙΟ ΚΕΝΤΡΙΚΟΥ ΚΑΤΑΝΕΜΗΤΗ Κ (Φωτ. 10) Το εικονιζόμενο κτίριο (με τις εγκαταστάσεις κλιματισμού στο δώμα-φωτ. 10) είναι αυτό που φιλοξενεί τον κεντρικό κατανεμητή Κ Το διπλανό κτίριο (χώρος W.C.) έχει εγκατεστημένο κλωβό FARADAY με τέσσερις αγωγούς καθόδου περιμετρικά (στις γωνίες) και φρεάτια γείωσης. Οι εργασίες εδώ αφορούν: την εγκατάσταση συστήματος συλλεκτηρίων αγωγών αντικεραυνικής προστασίας στο δώμα του κτιρίου του Κ (περιμετρικά), σύνδεση του νέου συστήματος συλλεκτηρίων αγωγών με το ΣΑΠ του διπλανού κτιρίου (κτίριο W.C.), ισοδυναμικές συνδέσεις όλων των μεταλλικών σκελετών των μηχανημάτων που βρίσκονται στο δώμα στο πλησιέστερο δυνατό σημείο (Φωτ. 13), αποκατάσταση των 2 κομμένων αγωγών αντικεραυνικής προστασίας (Φωτ. 11 & 12) Η εγκατάσταση του συλλεκτήριου συστήματος θα γίνει περιμετρικά μόνο στο δώμα του κτιρίου του Κ.03.00, χωρίς αγωγούς καθόδου. Θα χρησιμοποιηθεί χαλύβδινος μονόκλωνος αγωγός κυκλικής διατομής Φ8, θερμά επιψευδαργυρωμένος (St/tZn). Η στήριξη των συλλεκτηρίων αγωγών θα γίνει με ειδικά στηρίγματα, με πλαστική ροδέλα αποστάσεως (σκυρόδεμα/τούβλο), κατασκευασμένα από το ίδιο υλικό με τον αγωγό. Η απόσταση μεταξύ των στηριγμάτων για όλες τις περιπτώσεις θα είναι περίπου 1m, και σε καμία περίπτωση δεν θα υπερβαίνει το 1,2m. Το νέο σύστημα θα συνδεθεί με το υπάρχον ΣΑΠ του διπλανού κτιρίου (κτίριο W.C.) και θα χρησιμοποιηθούν χαλύβδινοι σφικτήρες διασταύρωσης θερμά επιψευδαργυρωμένοι για αγωγούς Φ8. Παράλληλα, το νέο συλλεκτήριο σύστημα θα γεφυρωθεί με τα μεταλλικά μέρη των μονάδων κλιματισμού που βρίσκονται εγκατεστημένες στο δώμα (βλ. Φωτ.13).

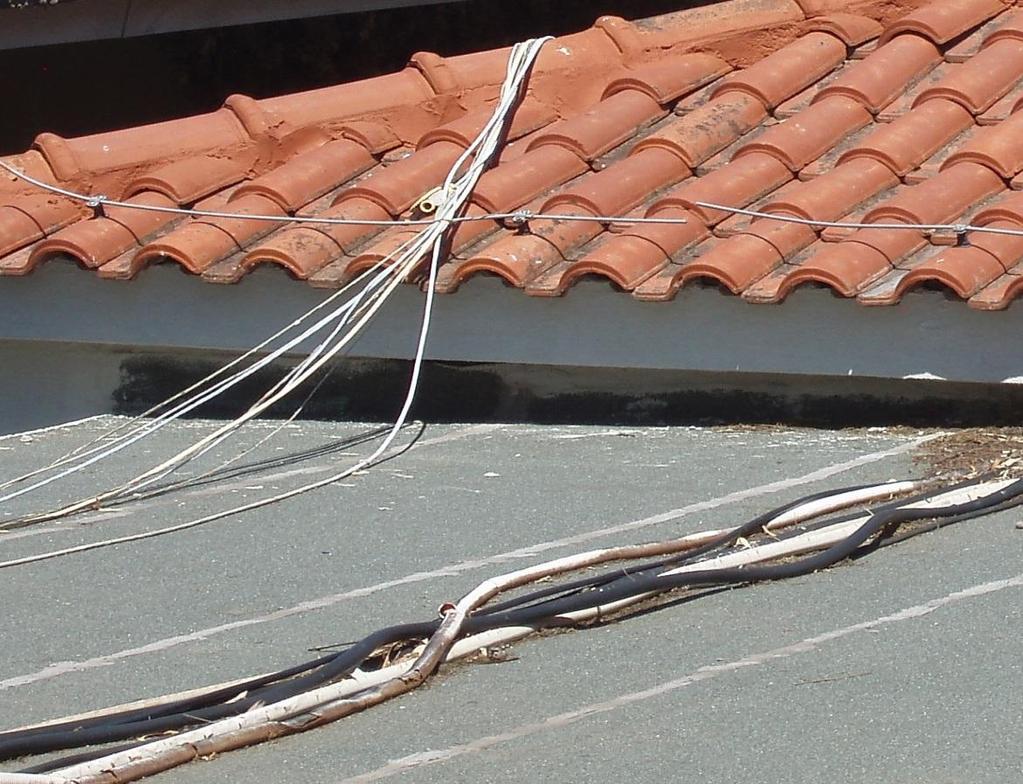

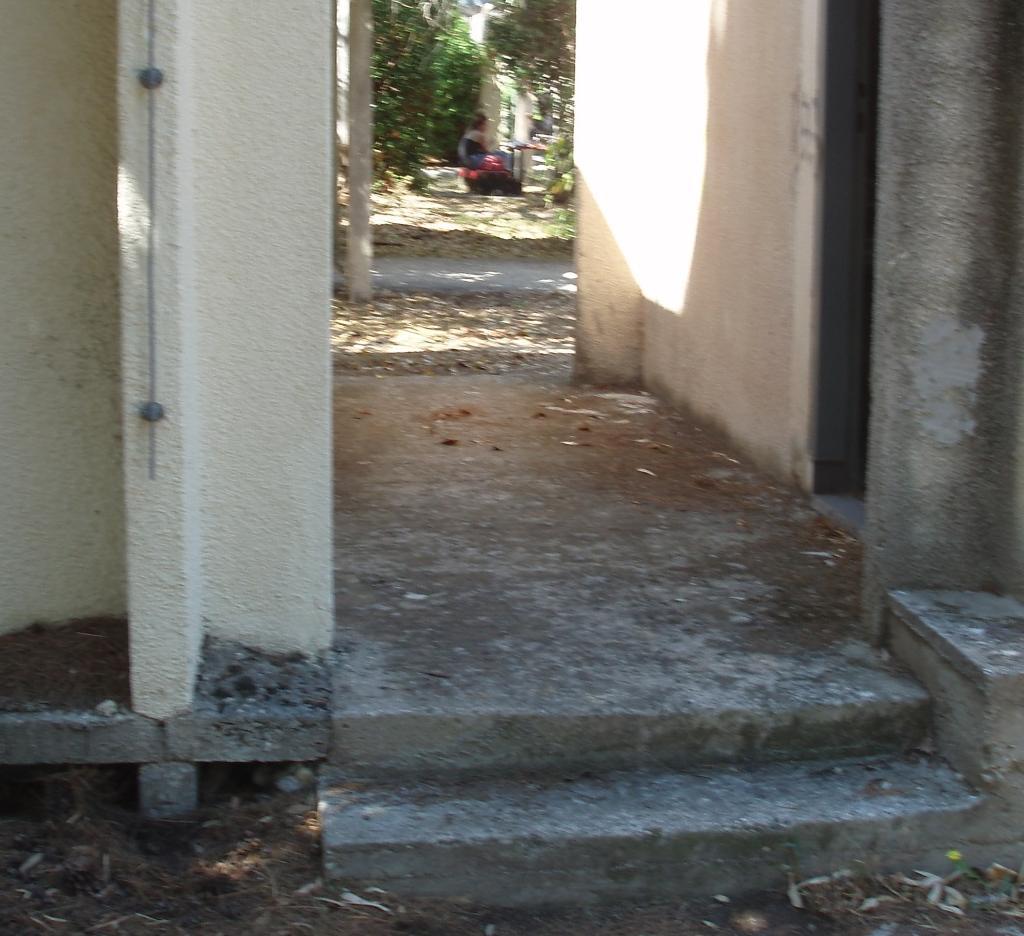

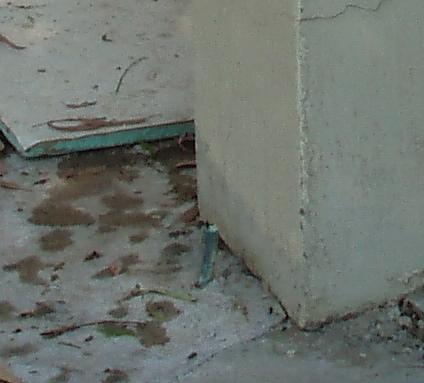

14 (Φωτ. 11) (Φωτ. 12) Επίσης θα γίνει αποκατάσταση των 2 κομμένων αγωγών αντικεραυνικής προστασίας (Φωτ. 11 & 12). Στο κτίριο W.C. (Φωτ. 11) θα χρησιμοποιηθεί χαλύβδινος μονόκλωνος αγωγός κυκλικής διατομής Φ8, θερμά επιψευδαργυρωμένος (St/tZn,), παρεμβολή λυόμενου συνδέσμου και σύνδεση με την υπάρχουσα γείωση. Στο κτίριο με την κεραμιδένια στέγη (Φωτ. 12-πρόσβαση από δώμα κτιρίου κεντρικού κατανεμητή μέσω στεγασμένων διαδρόμων) θα γίνει χρήση ενός διπλού σφικτήρα για τη σύνδεση των 2 τμημάτων. Όλα τα υλικά θα είναι κατασκευασμένα από το ίδιο υλικό με τον αγωγό.

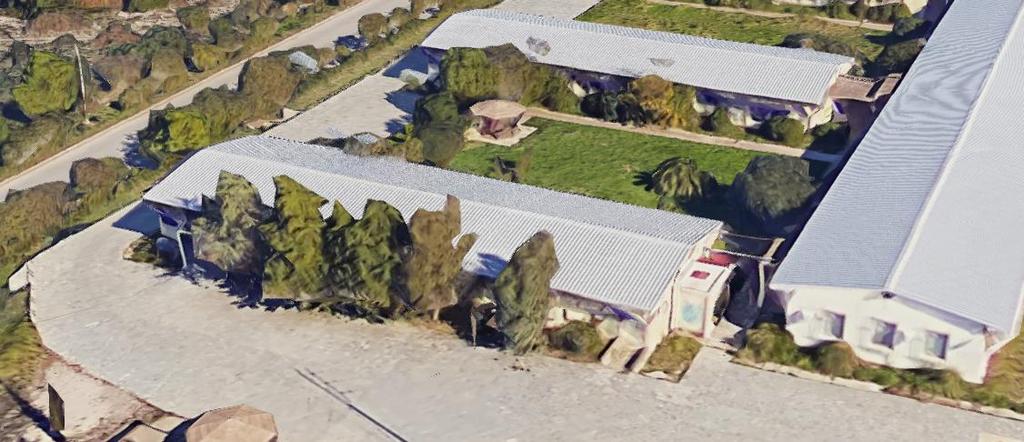

15 (Φωτ. 13) 2) Σχεδιαστήρια Σ1, Σ2, Σ3 (τμ. Αρχιτεκτόνων Μηχανικών) Πλευρικά του κάθε κτιρίου (Σχεδιαστήρια Σ1, Σ2, Σ3), θα εγκατασταθεί μέσα στο έδαφος, χάλκινη ταινία γείωσης, διαστάσεων 40Χ3mm. (βλ. σχέδιο «Κάτοψη υπόγειας όδευσης χάλκινης ταινίας γείωσης 40Χ4mm / Κλίμακα 1:500»). Η ταινία θα εγκαθίσταται κατακόρυφα μέσα στο έδαφος και θα στηριχθεί χρησιμοποιώντας χαλύβδινα, επιψευδαργυρωμένα εν θερμώ (St/tZn) στηρίγματα κατακόρυφης τοποθέτησης ταινίας και σε αποστάσεις περίπου ανά 2,0m. Οι τρεις, μεγάλες σε μήκος, οδεύσεις της χάλκινης ταινίας (ανάμεσα από τα κτίρια) θα είναι συνεχείς (δεν θα κοπούν σε κανένα σημείο). Τα μόνα τμήματα χάλκινης ταινίας τα οποία θα συνδέονται στον κύριο κορμό είναι αυτά που σημειώνονται στο σκαρίφημα ως Λ2-Λ3. (Στήριγμα χάλκινης ταινίας γείωσης) Οι χάλκινες ταινίες γείωσης θα συνδεθούν ισοδυναμικά με τα 3 μεταλλικά υποστηλώματα πέργκολας (3 σιδερένιοι στύλοι - σημεία Λ4) καθώς και το μεταλλικό ατσάλινο σκελετό των προκατασκευασμένων κτιρίων Σ1, Σ2, Σ3 (σημεία Λ3).

16 Σχεδιαστήριο Θα γίνει εκσκαφή ορύγματος με μηχανικά μέσα, σε έδαφος πετρώδες, βάθους 50cm και πλάτους 50cm. Μετά την ολοκλήρωση των εργασιών τοποθέτησης των ταινιών γείωσης θα γίνει πλήρωση του χάνδακα με φυτικό κοκκινόχωμα (όχι πούδρα), συμπίεσή του και επανεπίχωση της άνω στρώσης 5cm με κοσκινισμένα προϊόντα εκσκαφής. Τα λοιπά προϊόντα εκσκαφής θα απομακρυνθούν από το Πανεπιστήμιο με ευθύνη του αναδόχου. Λεπτομέρειες, για τον τρόπο σύνδεσης και τα υλικά που θα απαιτηθούν, σημειώνονται στο σκαρίφημα «Σχεδιαστήρια Σ1, Σ2, Σ3». Η εκσκαφή θα γίνει με τέτοια όδευση για να αποφευχθούν οι ρίζες των δέντρων και τα παρτέρια που υπάρχουν περιμετρικά των κτιρίων. Στις βόρειες πλευρές των προκατασκευασμένων κτιρίων Σ2 & Σ3, υπάρχουν πρανή με έντονη βλάστηση. Στα σημεία αυτά που απαιτείται ισοδυναμική σύνδεση του χαλύβδινου σκελετού με την περιμετρική ταινία γείωσης και πριν από την έναρξη των εκσκαφών, θα γίνει προσεκτική αποσυναρμολόγηση του σωληνώσεων άρδευσης που υπάρχουν εκεί. Αν σε κάποιο σημείο δεν είναι δυνατή η αποσυναρμολόγηση τους, τότε δύναται να κοπούν προσεκτικά και μετά να επανασυνδεθούν τα 2 τμήματα με μούφα σύνδεσης σωληνώσεων άρδευσης

17 ανάλογης διατομής. Με το πέρας των εργασιών θα γίνει επανασυναρμολόγηση όλων των σωληνώσεων άρδευσης. Στο σκαρίφημα με τη δορυφορική κάτοψη των κτιρίων, σημειώνεται η σειρά με την οποία θα εγκατασταθούν τα εξαρτήματα ανά σύνδεση. Αναλυτικότερα: Στα σημεία Λ2, η ένωση των 2 τμημάτων της ταινίας γείωσης θα πραγματοποιείται με χάλκινο (Cu) σφικτήρα ταινίας-ταινίας, διαστάσεων 40Χ3mm (4 βίδες).εδώ θα δοθεί προσοχή, μετά τη σύνδεση μέσω του σφικτήρα, το σημείο σύνδεσης να καλυφθεί είτε με πίσσα, είτε με αντιδιαβρωτική ταινία. Στα σημεία ισοδυναμικής σύνδεσης Λ3 (σύνδεση του χαλύβδινου σκελετού του κτιρίου με την ταινία γείωσης) θα δοθεί προσοχή η σύνδεση να γίνει με την εξής σειρά: Τοποθετείται επάνω στο σημείο σύνδεσης του χαλύβδινου σκελετού του κτιρίου ακροδέκτης γεφύρωσης, χαλύβδινος, θερμά επιψευδαργυρωμένος (St/tZn) ο οποίος στερεώνεται με τυφλό περικόχλιο (Al) (απαιτείται χρήση περτσιναδώρου). Ο ακροδέκτης γεφύρωσης θα μπορεί να συνδεθεί με μονόκλωνο αγωγό Φ8 μέσω μονού σφικτήρα. Επάνω στον ακροδέκτη γεφύρωσης συνδέουμε χάλκινο, μονόκλωνο αγωγό κυκλικής διατομής, Φ8 μέσω μονού σφικτήρα κράματος χαλκού για αγωγό Φ8. Εδώ θα παρεμβληθούν και διμεταλλικές επαφές Cu-Al, για την αποφυγή ηλεκτροχημικής διάβρωσης, μεταξύ του χαλύβδινου ακροδέκτη γεφύρωσης και των χάλκινων εξαρτημάτων (σφικτήρας-αγωγός). Στα σημεία πριν και μετά την εισχώρηση του χάλκινου αγωγού στο έδαφος (περίπου 20cm) θα γίνει εφαρμογή αντιδιαβρωτικής ταινίας, Στη συνέχεια ο χάλκινος αγωγός θα συνδεθεί με την χάλκινη ταινία γείωσης (σε βάθος 50cm) μέσω χάλκινου σφικτήρα σύνδεσης αγωγού Φ8-ταινίας 40Χ3mm. Στα σημεία ισοδυναμικής σύνδεσης Λ4 (σύνδεση του χαλύβδινου σωλήνα στήριξης της πέργκολας με την ταινία γείωσης) θα δοθεί προσοχή η σύνδεση να γίνει με την εξής σειρά: Εφαρμόζεται στο κάτω μέρος του χαλύβδινου σωλήνα, ρυθμιζόμενο κολάρο (3/4-8 ) χαλύβδινο, θερμά επιψευδαργυρωμένο (St/tZn), το οποίο θα μπορεί να συνδεθεί με μονόκλωνο αγωγό Φ8 μέσω μονού σφικτήρα. Συνδέουμε στο κολάρο, χάλκινο, μονόκλωνο αγωγό κυκλικής διατομής, Φ8 μέσω μονού σφικτήρα κράματος χαλκού για αγωγό Φ8. Ομοίως θα παρεμβληθούν και διμεταλλικές επαφές Cu-Al, για την αποφυγή ηλεκτροχημικής διάβρωσης, μεταξύ του χαλύβδινου κολάρου και των χάλκινων εξαρτημάτων (σφικτήραςαγωγός). Στα σημεία πριν και μετά την εισχώρηση του χάλκινου αγωγού στο έδαφος (περίπου 20cm) θα γίνει εφαρμογή αντιδιαβρωτικής ταινίας, Στη συνέχεια ο χάλκινος αγωγός θα συνδεθεί με την χάλκινη ταινία γείωσης (σε βάθος 50cm) μέσω χάλκινου σφικτήρα σύνδεσης αγωγού Φ8-ταινίας 40Χ3mm. Στα σημεία ισοδυναμικής σύνδεσης Λ3 & Λ4 (νότιες πλευρές) θα απαιτηθεί καθαίρεση με μηχάνημα αδιατάρακτης κοπής, ελαφρώς οπλισμένου σκυροδέματος πλάτους 50cm για την όδευση του χάλκινου αγωγού Φ8 εντός του εδάφους (χάνδακα) και τη σύνδεση του με τη χάλκινη ταινία γείωσης. Με το πέρας των εργασιών θα γίνει αποκατατάσταση με χρήση πλέγματος Τ131 και σκυροδέματος C12/15. Τέλος θα κατασκευαστούν και 3 φρεάτια επίσκεψης γειώσεως, διαστάσεων 30Χ30Χ50cm, τα οποία θα φέρουν κίτρινο πλαστικό κάλυμμα (30Χ30cm) με πατούρα και με ανάγλυφη την ένδειξη της γείωσης (earthing)

18 ώστε να είναι δυνατός ο περιοδικός έλεγχος της κατάστασης των συνδέσεων των αγωγών με την ταινία γειώσεως. Τα καλύμματα των φρεατίων θα έρθουν «πρόσωπο» με την στάθμη του εδάφους. Οι θέσεις των φρεατίων σημειώνεται στο σχέδιο «Κάτοψη υπόγειας όδευσης χάλκινης ταινίας γείωσης 40Χ4mm / Κλίμακα 1:500». Για την κατασκευή των φρεατίων θα γίνει χρήση πλέγματος Τ131 και σκυροδέματος C12/15. Το πάχος των φρεατίων θα είναι 10cm περιμετρικά. 3) Απαγωγοί κρουστικών υπερτάσεων Σύμφωνα με τα εθνικά και ευρωπαϊκά πρότυπα ΕΛΟΤ ΕΝ για αποτελεσματική προστασία από κρουστικές υπερτάσεις θα πρέπει οι αγωγοί γείωσης ΔΕΗ-ΑΝΤΙΚΕΡΑΥΝΙΚΉ-ΑΠΑΓΩΓΟΣ να είναι ισοδυναμικά συνδεδεμένοι. Παράλληλα σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ , ο απαγωγός κρουστικών υπερτάσεων θα πρέπει να βρίσκεται κοντά στην υπό προστασία συσκευή (αγωγός <=10 μέτρα). Επίσης οι απαγωγοί θα πρέπει να εγκαθίστανται πριν από τους διακόπτες διαφυγής έντασης (ρελέ διαρροής) γιατί αλλιώς το κρουστικό ρεύμα μπορεί να αλλοιώσει τα χαρακτηριστικά του διακόπτη διαφυγής έντασης. Κατόπιν των ανωτέρω θα γίνει αρχικά έλεγχος για τις ισοδυναμικές συνδέσεις των γειώσεων των ηλεκτρικών πινάκων παροχής των κατανεμητών με τους κλωβούς προστασίας, στα κτίρια 3 & 6 του τμήματος Οικονομικών Επιστημών, στο κτίριο 4 των τμημάτων Οικονομικών Επιστημών/Διοίκηση Επιχειρήσεων, στα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών και στον κατανεμητή Κ του τμήματος Επιστήμης Υλικών. Ειδικά για τα μεταλλικά κτίρια (Σχεδιαστήρια) Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών, θα συνδεθούν ισοδυναμικά οι γείωσεις των πινάκων παροχής τους με το μεταλλικό σκελετό. Για το σκοπό αυτό θα γίνει χρήση χάλκινου, επινικελωμένου ζυγού γείωσης (ισοδυναμική γέφυρα) ο οποίος θα φέρει υποδοχές τόσο για αγωγό Φ6 (35mm 2 ) όσο και για αγωγό με μορφή ταινίας πλάτους έως 25mm. Δύναται να γίνει χρήση είτε χάλκινου πολύκλωνου αγωγού (από καθαρό ηλεκτρολυτικό χαλκό), ονομαστικής διατομής 35mm 2, ο οποίος είναι κατάλληλος να χρησιμοποιηθεί για ισοδυναμικές συνδέσεις, είτε χάλκινη εύκαμπτη ταινία, διατομής 25mm 2. Όσον αφορά τα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών, θα εγκατασταθεί σε κάθε τριφασικό ηλεκτρικό πίνακα παροχής από ένας απαγωγός κρουστικών υπερτάσεων κλάσης Τ1+Τ2. Οι πίνακες παροχής του κάθε κτιρίου βρίσκονται στο χώρο των W.C. (αριστερά της κύριας εισόδου του κάθε κτιρίου). Οι απαγωγοί κρουστικών υπερτάσεων θα διαθέτουν τα ακόλουθα χαρακτηριστικά: o Αριθμός πόλων 4, o Δείκτες κατάστασης λειτουργίας, o Αποσπώμενα φυσίγγια (4), o Ι max =60KA (8/20), o Ι n = 25KA, o U p =1,5KV, o U n =230/400V, o U C = V

19 Οι ανωτέρω απαγωγοί κρουστικών υπερτάσεων θα εγκατασταθούν δίπλα στους υπάρχοντες ηλεκτρικούς πίνακες παροχής εντός επίτοιχων πλαστικών πινάκων, διαστάσεων 30Χ20cm περίπου. Ο κάθε πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά οκτώ (8) στοιχείων και βαθμό προστασίας ΙΡ65. Ο απαγωγός κρουστικών υπερτάσεων εγκαθίσταται μετά το γενικό διακόπτη και τις γενικές ασφάλειες (αν υπάρχουν) και πριν το ρελέ διαρροής. Στο μικρό κτίριο που φιλοξενεί τον κατανεμητή Κ (δίπλα στο κεντρικό κτίριο του τμήματος Επιστήμης Υλικών) θα εγκατασταθεί νέος επίτοιχος πλαστικός ηλεκτρολογικός πίνακας, διαστάσεων 25Χ20cm περίπου. Ο πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά τεσσάρων (4) στοιχείων και βαθμό προστασίας ΙΡ65. Στο νέο πίνακα θα εγκατασταθούν 2 απαγωγοί κρουστικών υπερτάσεων κλάσης Τ2 και Τ3 αντίστοιχα. Οι απαγωγοί κρουστικών υπερτάσεων θα διαθέτουν τα ακόλουθα χαρακτηριστικά: Τ2 o ΜΟΝΟΠΟΛΙΚΟΣ, o Δείκτη κατάστασης λειτουργίας, o Αποσπώμενο φυσίγγι (1), o Ι max =40KA (8/20), o Ι n = 20KA, o U p =1,4-1,5KV, o U n =230/400V, o U C =275V Τ3 o ΜΟΝΟΠΟΛΙΚΟΣ, o Δείκτη κατάστασης λειτουργίας, o Ι max =10KA (8/20), o Ι n = 3KA, o U p =0,9KV, o U n =230/400V, o U C =275V Στο κτίριο Κ3 του τμήματος Οικονομικών Επιστημών, δεξιά της εισόδου στο χώρο της Βιβλιοθήκης βρίσκεται εγκατεστημένος χωνευτός τριφασικός ηλεκτρικός πίνακας, οποίος και τροφοδοτεί τον κατανεμητή. (βρίσκεται ευθεία στο βάθος του χώρου). Δίπλα στον υπάρχοντα πίνακα θα εγκατασταθεί νέος επίτοιχος πλαστικός πίνακας, διαστάσεων 25Χ20cm περίπου. Ο πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά τεσσάρων (4) στοιχείων και βαθμό προστασίας ΙΡ65. Στο νέο πίνακα θα εγκατασταθεί απαγωγός κρουστικών υπερτάσεων κλάσης Τ2 με τα ακόλουθα χαρακτηριστικά: o Αριθμός πόλων 4, o Δείκτες κατάστασης λειτουργίας, o Αποσπώμενα φυσίγγια (4), o Ι max =40KA (8/20), o Ι n = 20KA, o U p =1,5-1,8KV, o U n =230/400V, o U C = V Παράλληλα στη μονοφασική γραμμή παροχής του κατανεμητή θα εγκατασταθεί απαγωγός κρουστικών υπερτάσεων κλάσης Τ3. Αυτός θα τοποθετηθεί δίπλα στο ερμάριο του κανανεμητή (όσο το δυνατόν πιο κοντά σε αυτό) εντός νέου επίτοιχου πλαστικού πίνακα, διαστάσεων 25Χ20cm περίπου. Ο πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά τεσσάρων (4) στοιχείων και βαθμό προστασίας ΙΡ65.

20 Ο απαγωγός κρουστικών υπερτάσεων κλάσης Τ3 με τα ακόλουθα χαρακτηριστικά: o ΜΟΝΟΠΟΛΙΚΟΣ, o Δείκτη κατάστασης λειτουργίας, o Ι max =10KA (8/20), o Ι n = 3KA, o U p =0,9KV, o U n =230/400V, o U C =275V Ομοίως με το κτίριο Κ3, στο κτίριο Κ4 των τμημάτων Οικονομικών Επιστημών/Διοίκησης Επιχειρήσεων θα εγκατασταθούν 2 νέοι επίτοιχοι πίνακες με τα ίδια χαρακτηριστικά. Ο πρώτος δίπλα στον υπάρχοντα χωνευτό τριφασικό πίνακα του κτιρίου και ο δεύτερος στο πάνω μέρος του ερμαρίου του κατανεμητή. Και εδώ θα εγκατασταθούν 2 απαγωγοί κρουστικών υπερτάσεων κλάσης Τ2 και Τ3 αντίστοιχα (με τον απαγωγό κλάσης Τ3 δίπλα στον κατανεμητή). Οι απαγωγοί θα φέρουν τα ίδια χαρακτηριστικά εκείνους που θα χρησιμοποιηθούν για το κτίριο Κ3. Τέλος, στο κτίριο Κ6 του τμήματος Οικονομικών Επιστημών, ο κεντρικός ηλεκτρικός πίνακας παροχής βρίσκεται στο βάθος του διαδρόμου (από την κύρια είσοδο περίπου στη μέση και αριστερά) ενώ ο κατανεμητής βρίσκεται στο δεύτερο δωμάτιο αριστερά της κύριας εισόδου. Εδώ δίπλα στο κεντρικό πίνακα θα εγκατασταθεί ένας απαγωγός κρουστικών υπερτάσεων κλάσης Τ1+Τ2, εντός νέου επίτοιχου πλαστικού πίνακα, διαστάσεων 30Χ25cm περίπου. Ο πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά οκτώ (8) στοιχείων και βαθμό προστασίας ΙΡ65. Ο απαγωγός κρουστικών υπερτάσεων κλάσης Τ1+Τ2 θα φέρει τα ακόλουθα χαρακτηριστικά: o Αριθμός πόλων 4, o Δείκτες κατάστασης λειτουργίας, o Αποσπώμενα φυσίγγια (4), o Ι max =60KA (8/20), o Ι n = 25KA, o U p =1,5KV, o U n =230/400V, o U C = V Παράλληλα στη μονοφασική γραμμή παροχής του κατανεμητή θα εγκατασταθεί απαγωγός κρουστικών υπερτάσεων κλάσης Τ3. Αυτός θα τοποθετηθεί στο δωμάτιο που φιλοξενείται ο κατανεμητής και δίπλα στο ερμάριο του (όσο το δυνατόν πιο κοντά σε αυτό) εντός νέου επίτοιχου πλαστικού πίνακα, διαστάσεων 25Χ20cm περίπου. Ο πίνακας θα διαθέτει διάφανη πλαστική πόρτα και κλειδαριά, μία σειρά τεσσάρων (4) στοιχείων και βαθμό προστασίας ΙΡ65. Ο απαγωγός κρουστικών υπερτάσεων κλάσης Τ3 με τα ακόλουθα χαρακτηριστικά: o ΜΟΝΟΠΟΛΙΚΟΣ, o Δείκτη κατάστασης λειτουργίας, o Ι max =10KA (8/20), o Ι n = 3KA,

21 o U p =0,9KV, o U n =230/400V, o U C =275V Οι οδεύσεις όλων των νέων καλωδιώσεων θα εγκιβωτιστούν εντός επίτοιχων πλαστικών ηλεκτρολογικών καναλιών, διαστάσεων 25Χ25cm. Όπου αυτό είναι αδύνατο, θα γίνει χρήση των ψευδοροφών και των υπαρχόντων ηλεκτρολογικών καναλιών των χώρων. Ο ανάδοχος θα παραδώσει στην Υπηρεσία και από 5 ανταλλακτικά φυσίγγια για τον κάθε μονοπολικό απαγωγό κρουστικών υπερτάσεων καθώς και από 20 ανταλλακτικά φυσίγγια για τον κάθε τετραπολικό απαγωγό κρουστικών υπερτάσεων. Όλες οι γραμμές τροφοδοσίας των νέων πινάκων θα ασφαλιστούν κατάλληλα και θα εγκατασταθούν και οι απαραίτητες ενδεικτικές λυχνίες. Θα δοθεί μεγάλη προσοχή ώστε κατά τη διάρκεια των απαιτούμενων εργασιών, οποιαδήποτε διακοπή χρειαστεί στους ηλεκτρικούς πίνακας παροχής και το δικτυακό εξοπλισμό, θα έπειτα από παράλληλη συννενόηση με τους υπεύθυνους των κτιρίων, τον επιβλέποντα μηχανικό και τους υπεύθυνους του δικτύου δεδομένων-φωνής του Πανεπιστημίου Πατρών. 4) Προμήθεια και εγκατάσταση δικτυακού εξοπλισμού Θα πραγματοποιηθούν εργασίες αφαίρεσης των υπαρχόντων καλωδιώσεων UTP από τον κεντρικό κατανεμητή Κ του κτιρίου Σ5 (Σχεδιαστήριο & τμηματική Βιβλιοθήκη) μέχρι και τα Σχεδιαστήρια Σ1, Σ2, Σ3 του τμήματος Αρχιτεκτόνων Μηχανικών. Οι εργασίες αυτές αφορούν τις αποξηλώσεις των υπόγειων διαδρομών των καλωδιώσεων καθώς και την κοπή τους από τα σημεία τερματισμού. Στη θέση των καλωδιώσεων UTP θα εγκατασταθεί καλώδιο οπτικών ινών χρησιμοποιώντας τις υπάρχουσες οδεύσεις (υπόγειες σωληνώσεις σε μικρό βάθος, με ενδιάμεσα φρεάτια) κατά την διαδρομή από τον κεντρικό κατανεμητή Κ του κτιρίου Σ5 (Σχεδιαστήριο & τμηματική Βιβλιοθήκη) προς τα Σχεδιαστήρια Σ1, Σ2 & Σ3 (3 οδεύσεις). Για το σκοπό αυτό θα γίνει προμήθεια και εγκατάσταση καλωδίου οπτικών ινών τουλάχιστον τεσσάρων (4) ζευγών multimode, μήκους 250 μέτρων. Το καλώδιο θα είναι κατάλληλο για εγκατάσταση σε εξωτερικούς χώρους/υπόγειες σωληνώσεις, θα έχει αντιτρωκτική προστασία και προστασία απέναντι στην υγρασία. Κατά την εγκατάσταση της οπτικής ίνας θα δοθεί προσοχή να υπάρχει περιθώριο πέντε (5) μέτρων καλωδίου σε κάθε άκρο. Αναφορικά με τους τερματισμούς του καλωδίου ινών στα δύο άκρα αναφέρουμε: Από την πλευρά του κεντρικού κατανεμητή Κ θα γίνει προμήθεια και εγκατάσταση rack-mounted (19 ) panel τερματισμού multimode οπτικών ινών, τουλάχιστον δώδεκα (12) ζευγών θέσεων/ακροδεκτών τύπου SC 62.5/125μm, Από την πλευρά των Σχεδιαστηρίων Σ1, Σ2, Σ3, θα γίνει προμήθεια και εγκατάσταση 3 μικρών επίτοιχων οπτικών κατανεμητών τερματισμού οπτικών ινών, στους οποίους θα γίνει τερματισμός των ινών σε ακροδέκτες τύπου SC 62.5/125μm. (ένας ανά κτίριο). Από το σύνολο των οπτικών ινών που θα περιλαμβάνονται στο καλώδιο ινών, θα πρέπει να τερματιστούν από τον ανάδοχο τα δύο (2) ζεύγη ανά άκρο, ώστε να δημιουργηθεί πλήρης σύνδεση τεσσάρων οπτικών ινών

22 από άκρο σε άκρο. Το σύνολο των τεσσάρων συνδέσεων/ζεύξεων θα πρέπει να πιστοποιηθεί για την καλή του λειτουργία και να παραδοθεί σχετική πιστοποίηση από το όργανο μετρήσεων (επίσης πιστοποιημένο και αυτό). Επιπλέον, ο ανάδοχος θα πρέπει να προμηθεύσει στο Πανεπιστήμιο: έξι (6) patchcords οπτικών ινών dual multimode LC-to-SC 62.5/125μm (το μήκος έκαστου θα πρέπει να είναι τρία (3) μέτρα), τρία (3) patchcords οπτικών ινών dual multimode SC-to-SC 62.5/125μm. (το μήκος έκαστου θα πρέπει να είναι τρία (3) μέτρα), τρεις (3) μετατροπείς Gigabit Ethernet RJ45-to-SC Multimode fiber 62,5μm/125μm με τις ακόλουθες προδιαγραφές: Λειτουργία στα 1000Mbps σε Full-Duplex mode τόσο στην TX θύρα όσο και στην FX θύρα. Υποστήριξη auto MID/MID-X για την TX θύρα Ενδείξεις LED που να δείχνουν την κατάσταση της δικτυακής σύνδεσης και κίνησης. Εξωτερική τροφοδοσία ρεύματος Υποστηριζόμενα πρότυπα και πρωτόκολα: IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x Θύρες: Μία (1) 1000Mbps SC θύρα, Μία (1) 1000Mbps RJ45 θύρα (Auto MDI/MDIX) τρεις (3) Tranceivers Cisco GLC-SX-MM για υφιστάμενο μεταγωγέα Cisco WS-C2960X-48LPS-L 5) ΓΕΝΙΚΑ Κατά την διάρκεια της εγκατάστασης θα πραγµατοποιούνται έλεγχοι ως προς την διάταξη, την στήριξη, την ροπή σύσφιξης και την επιµετάλλωση των εξαρτηµάτων. Ειδικά για τις επιμεταλλώσεις, σε περίπτωση επαφής χαλκού με χάλυβα θα παρεμβάλλονται οποσδήποτε διμεταλλικές επαφές για την αποφυγή ηλεκτροχημικής διάβρωσης. Στις εργασίες περιλαμβάνονται οι συλλεκτήριοι αγωγοί, τα πάσης φύσεως εξαρτήματα στήριξης και μικροϋλικά (στηρίγματα, σφικτήρες, σύνδεσμοι, βίδες κτλπ), οι εργασίες αφαίρεσης των τυχόν εναπομεινάντων μικρών τμημάτων των κομμένων αγωγών στα στηρίγματα, η τοποθέτηση εξαρτημάτων απορρόφησης συστολών-διαστολών στα δώματα, λυόμενοι σύνδεσμοι σε όλους τους αγωγούς καθόδου (τοποθέτηση πάντα σε ύψος ένα περίπου μέτρο από το έδαφος), ισοδυναμικές συνδέσεις μεταλλικών επιφανειών καθώς και τα πάσης φύσεως ικριώματα σε οπoιαδήποτε θέση ή ύψος από το έδαφος. Με το πέρας το εργασιών θα γίνει μέτρηση της γείωσης των κτιρίων και τα αποτελέσματα θα παραδοθούν ηλεκτρονικά σε μορφή *.*pdf στον επιβλέποντα μηχανικό. Ιδιαίτερη προσοχή θα δοθεί στα εξής (αφορά όλα τα κτίρια): Τήρηση αποστάσεων από άλλα δίκτυα. Τοποθέτηση του συλλεκτηρίου συστήµατος σε όλα τα σηµεία που προεξέχουν του δώµατος (ψυκτικές µονάδες κλπ). Ισοδυναµικές συνδέσεις µε άλλα δίκτυα. Σε κάθε περίπτωση θα προβλεφθεί η προστασία των υπαρχόντων οικοδομικών και Η/Μ στοιχείων για την αποφυγή ζημιών στο κτίριο. Επιπλέον, θα γίνει χρήση κατάλληλων ικριωμάτων, ανάλογα με το ύψος και τη θέση των εργασιών και θα ληφθούν από τον ανάδοχο τα απαραίτητα μέτρα ασφάλειας.

23 Μετά το πέρας των διεργασιών ο Ανάδοχος υποχρεούται να υποβάλλει στην Υπηρεσία κατασκευαστικά σχέδια των δικτύων που αποκαταστάθηκαν. Επίσης ο Ανάδοχος κατά την εκτέλεση της εργολαβίας υποχρεούται να διευκολύνει και να συνεργάζεται με άλλους εγκατεστημένους εργολάβους στον ίδιο χώρο και να λάβει όλα τα μέτρα ασφαλείας για τους εργαζόμενους των συνεργείων του και των χρηστών του κτιρίου. Όλες οι εργασίες πρέπει να εκτελεστούν με όλους τους κανόνες της τέχνης και της επιστήμης βάσει των παραδεδεγμένων ειδικών κανονισμών και με έγκριση της επίβλεψης. Χρόνος περαίωσης της εργολαβίας υπολογίζεται σε τριάντα (30) ημερολογιακές ημέρες από την υπογραφή της σύμβασης. Ο ανάδοχος υποχρεούται μετά το πέρας των εργασιών να παραδώσει τον χώρο εργασίας καθαρό απαλλαγμένο από απορρίμματα με δικές του φροντίδες και δαπάνες, τα δε άχρηστα υλικά να τα μεταφέρει εκτός Πανεπιστημίου με δαπάνες του. 6) ΟΡΟΙ ΣΥΜΜΕΤΟΧΗΣ Στο διαγωνισμό δύναται να συμμετάσχουν εργολήπτες οι οποίοι είναι εγγεγραμμένοι: α) στα ΜΕΕΠ για έργα Η/Μ οιασδήποτε τάξης σύμφωνα με το άρθρο 59 του N.4278/2014 καθώς και β) εμπειροτέχνες Η/Μ έργων εγγεγραμμένων στα Μητρώα Περιφερειακών Ενοτήτων εφόσον έχουν τη δυνατότητα λόγω προϋπολογισμού, Οι συμμετέχοντες υποχρεούνται πριν την κατάθεση της προσφοράς τους να λάβουν γνώση των κτρίων και των χώρων εργασιών, Οι συμμετέχοντες θα πρέπει να προσκομίσουν Υπεύθυνη Δήλωση του Ν.1599/1986, στην οποία να δηλώνεται ότι αποδέχονται πλήρως τους όρους της παρούσης Διακήρυξης. 1. ΑΝΤΙΚΕΙΜΕΝΟ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Εκτέλεση εργασιών με σκοπό την αντικατάσταση των αφαιρεθέντων αγωγών αντικεραυνικής προστασίας σε κτίρια του Πανεπιστημίου Πατρών. 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ 2.1. ΕΝΣΩΜΑΤΟΥΜΕΝΑ ΥΛΙΚΑ Τα υλικά που ενσωµατώνονται στην κατασκευή του συλλεκτηρίου συστήµατος, ανάλογα µε τα προβλεπόµενα από την Μελέτη, είναι: Συλλεκτήριοι Αγωγοί: - χαλύβδινοι θερµά επιψευδαργυρωµένοι, Στηρίγµατα αγωγών Εξαρτήµατα στήριξης των αγωγών σε µπετόν, κεραµίδια, κυµατοειδείς λαµαρίνες, κλπ.: -χαλύβδινα θερµά επιψευδαργυρωµένα, Λοιπά εξαρτήµατα σύνδεσης όπως σφιγκτήρες, ακροδέκτες γεφύρωσης, περιλαίµια, κλπ. Η επιλογή των υλικών θα γίνεται σύµφωνα µε τον πίνακα κατά το πρότυπο ΕΛΟΤ 1197-Ε2:2002

24 2.2. ΑΠΟΔΕΚΤΑ ΥΛΙΚΑ Αποδεκτά υλικά προς εγκατάσταση είναι αυτά που προέρχονται από βιοµηχανικές µονάδες που εφαρµόζουν παραγωγική διαδικασία πιστοποιηµένη κατά ISO 9000:2000 από διαπιστευµένο φορέα πιστοποίησης. Τα ενσωµατούµενα υλικά θα πληρούν τις προϋποθέσεις που αναφέρονται στα ακόλουθα πρότυπα: 1197-Ε2:2002 Προστασία κατασκευών από κεραυνούς. Μέρος 1: Γενικές αρχές. EN Lightning Protection Components (LPC)- Part 1: Requirements for Connection Components -- Εξαρτήµατα αντικεραυνικής προστασίας (LPC) - Μέρος 1: Απαιτήσεις για εξαρτήµατα σύνδεσης. EN Lightning protection components (LPC) Part 2: Requirements for conductors and earth electrodes -- Εξαρτήµατα αντικεραυνικής προστασίας (LPC) - Μέρος 2: Απαιτήσεις για αγωγούς και ηλεκτρόδια γείωσης. EN Lightning Protection Components (LPC) Part 3: Requirements for Isolating Spark Gaps -- Εξαρτήµατα αντικεραυνικής προστασίας (LPC) - Μέρος 3: Απαιτήσεις για σπινθηριστές αποµονώσεως. IEC/EN ,-2:2012 Lightning protection system components (LPSC). Part 1: Requirements for connection components Part 2: Requirements for conductors and earth electrodes IEC/EN ,:2011 Lightning protection system components (LPSC). Part 4: Requirements for conductor fasteners Ο Ανάδοχος θα προσκοµίσει τα Δελτία Αποτελεσµάτων Δοκιµών, προερχόµενα από διαπιστευµένο εργαστήριο (σύµφωνα µε το πρότυπο EN ISO/IEC και τις ισχύουσες διατάξεις περί διαπίστευσης εργαστηρίων). Τα προσκοµιζόµενα υλικά εξωτερικής αντικεραυνικής προστασίας δεν εµπίπτουν στις απαιτήσεις της Ευρωπαϊκής Ένωσης για σήµανση CE ΜΕΘΟΔΟΣ ΜΕΤΑΦΟΡΑΣ, ΑΠΟΘΕΣΗΣ ΚΑΙ ΦΥΛΑΞΗΣ ΥΛΙΚΩΝ Τα προς ενσωμάτωση υλικά και µικροϋλικά θα μεταφέρονται και θα εκφορτώνονται στο Εργοτάξιο µετά προσοχής. Η απόθεσή τους στο Εργοτάξιο θα γίνεται σε προστατευόμενο χώρο αποθήκευσης, στον οποίο δεν θα υπάρχει κίνηση µη εντεταλμένων προσώπων, ούτε άλλης μορφής οικοδομική δραστηριότητα, ώστε να µην έρχονται σε επαφή εξαρτήματα από διαφορετικά μέταλλα. 3. ΜΕΘΟΔΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ-ΑΠΑΙΤΗΣΕΙΣ ΤΕΛΕΙΩΜΕΝΗΣ ΕΡΓΑΣΙΑΣ 3.1. ΕΞΕΙΔΙΚΕΥΜΕΝΟ / ΠΙΣΤΟΠΟΙΗΜΕΝΟ ΠΡΟΣΩΠΙΚΟ Η εγκατάσταση του συστήµατος θα γίνεται από Αδειούχο Ηλεκτρολόγο µε αποδεδειγµένη εµπειρία σε παρόµοιας φύσης έργα ή από τεχνικούς του εργοστασίου παραγωγής των υλικών ΕΚΤΙΜΗΣΗ ΚΙΝΔΥΝΟΥ ΚΕΡΑΥΝΟΠΛΗΞΙΑΣ ΚΑΙ ΕΠΙΛΟΓΗ ΣΤΑΘΜΗΣ ΠΡΟΣΤΑΣΙΑΣ ΤΟΥ ΣΑΠ

25 Οι απαιτήσεις για τις εγκαταστάσεις ενός συστήµατος αντικεραυνικής προστασίας (ΣΑΠ) καθορίζονται σύµφωνα µε το πρότυπο ΕΛΟΤ 1412 (Προστασία κατασκευών από κεραυνούς-οδηγία Α :Εκτίµηση κινδύνου κεραυνοπληξίας και επιλογή επιπέδου προστασίας του Συστήματος Αντικεραυνικής Προστασίας ΣΑΠ), στο ευρωπαϊκό πρότυπο ΕΛΟΤ ΕΝ :2006 με τίτλο "Προστασία από κεραυνούς" και στα ευρωπαϊκά πρότυπα σειράς ΕΛΟΤ ΕΝ με τίτλο "Απαιτήσεις εξαρτημάτων συστημάτων αντικεραυνικής προστασίας". Στα πρότυπα ΕΛΟΤ 1412 και ΕΛΟΤ 1197-Ε2:2002 καθορίζονται τέσσερις στάθµες προστασίας (Ι IV). Η επιλογή της στάθµης προστασίας βασίζεται στην αναμενόμενη συχνότητα πληγµάτων από άµεσους κεραυνούς (Nd) και στην αποδεκτή συχνότητα ζηµιών από κεραυνό Nc. Ο προσδιορισµός της στάθµης προστασίας καθορίζεται από την Μελέτη, σύµφωνα µε το πρότυπο ΕΛΟΤ Ε2:2002, ΠΑΡΑΡΤΗΜΑ ΣΤ ΣΥΛΛΕΚΤΗΡΙΟ ΣΥΣΤΗΜΑ Γενικά Οι συλλεκτήριοι αγωγοί και οι γραµµές καθόδου δημιουργούν έναν κλωβό Faraday, ο οποίος προστατεύει τις εγκαταστάσεις στο εσωτερικό του κτιρίου στο οποίο εγκαθίστανται. Τα συλλεκτήρια συστήµατα αποτελούνται από συνδυασμούς των παρακάτω στοιχείων: Βρόχους αγωγών Η διαστασιολόγηση των βρόχων του συλλεκτηρίου συστήµατος εξαρτάται από την στάθµη προστασίας του κτιρίου σύµφωνα µε τον παρακάτω πίνακα: Στάθµες προστασίας I II III IV Μέγεθος βρόχου M (m) 5x5 10x10 15x15 20x Εγκατάσταση του συλλεκτήριου συστήµατος Το συλλεκτήριο σύστηµα, το οποίο αποτελείται από αγωγούς (χαλύβδινους, ανοξείδωτους, επιψευδαργυρωµένους), εγκαθίσταται στην οροφή του υπό προστασία κτιρίου, ώστε να σχηµατίζονται κλειστοί βρόχοι. Σε περίπτωση που υπάρχουν στηθαία, θα τοποθετούνται αγωγοί και επί αυτών Ορατοί αγωγοί καθόδου Οι αγωγοί καθόδου θα οδεύουν εξωτερικά του κτιρίου, ακολουθώντας κατά το δυνατόν ευθύγραμμη κατακόρυφη διαδροµή και θα αποτελούν, όπου αυτό είναι εφικτό, προέκταση των συλλεκτήριων αγωγών.

26 Ο αριθµός των αγωγών θα είναι άρτιος, οι δε αποστάσεις από πόρτες, παράθυρα και λοιπά ανοίγματα θα ακολουθούν τις απαιτήσεις του προτύπου ΕΛΟΤ 1197-Ε2:2002. Η στήριξή τους, ανάλογα µε την επιφάνεια καθόδου, ακολουθεί του κανόνες που διέπουν και τους αγωγούς του συλλεκτηρίου συστήματος. Τα στηρίγµατα θα είναι από το ίδιο υλικό µε εκείνο των αγωγών για την αποφυγή ηλεκτροχηµικής διάβρωσης. Εάν δεν είναι δυνατή η χρήση ιδίου υλικού, τότε θα παρεμβάλλεται διµεταλλικό εξάρτηµα μεταξύ των δύο διαφορετικών υλικών ή θα χρησιμοποιείται εξάρτηµα από υλικό συµβατό µε αµφότερα τα υλικά. Εδώ θα χρησιμοποιηθούν υλικά από χάλυβα θερμά επιψευδαργυρωμένο, με αντίστοιχης κατασκευής υλικών στήριξης του αγωγού. Όταν η διαχωριστική απόσταση (d) µεταξύ των αγωγών καθόδου και των µεταλλικών εγκαταστάσεων είναι µικρότερη από την απόσταση ασφαλείας (s), όπως αυτή ορίζεται στο πρότυπο ΕΛΟΤ 1197, απαιτείται η µεταξύ τους γεφύρωση µέσω κατάλληλου σφικτήρα διασταύρωσης. Σε απόσταση ενός έως δύο µέτρων από την είσοδο του αγωγού καθόδου στο έδαφος θα τοποθετείται σε κάθε αγωγό ένας λυόµενος σύνδεσµος ελέγχου (Σχήµα 1), για: - την µέτρηση του συστήµατος γείωσης, - τον διαχωρισµό του συστήµατος γείωσης από το συλλεκτήριο σύστηµα και τους αγωγούς καθόδου, - την συντήρηση του συστήµατος αντικεραυνικής προστασίας. ΣΧΗΜΑ Εγκιβωτισµένοι αγωγοί καθόδου Η στήριξη των αγωγών θα γίνεται µε κατάλληλα στηρίγµατα ανάλογα µε το είδος της στέγης, ανά: 1 m για τους µονόκλωνους αγωγούς µε ελάχιστη διάµετρο 8 mm, 50 cm για τους µονόκλωνους αγωγούς µε ελάχιστη διάµετρο 6 mm και 30 cm για τους πολύκλωνους αγωγούς. Σε κάθε αλλαγή κατεύθυνσης του αγωγού θα τοποθετείται ένα στήριγµα προ και ένα µετά την αλλαγή. Τα στηρίγµατα θα έχουν την δυνατότητα να προσαρµόζονται σε κάθε επιφάνεια, έτσι ώστε να µην προκαλούν φθορές ή αλλοιώσεις. Όταν τοποθετούνται σε µονωµένο δώµα, θα αποφεύγεται η διάτρηση της µόνωσης. Εάν αυτό είναι αναπόφευκτο, τότε θα λαµβάνονται µέτρα για την αποκατάσταση της στεγανότητας στο σηµείο όπου τοποθετήθηκε το στήριγµα. Τα στηρίγµατα θα είναι από το ίδιο υλικό µε εκείνο των αγωγών του συλλεκτηρίου συστήµατος για την αποφυγή ηλεκτροχηµικής διάβρωσης. Εάν δεν είναι δυνατή η χρήση ιδίου υλικού, τότε θα

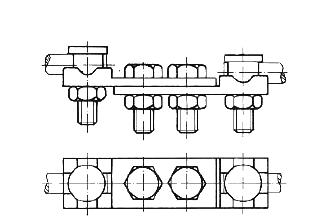

27 παρεµβάλλεται διµεταλλικό εξάρτηµα µεταξύ των δύο ανόµοιων υλικών ή θα χρησιµοποιείται εξάρτηµα από υλικό συµβατό µε αµφότερα τα υλικά (π.χ. ανοξείδωτα ή πλαστικά παρεµβύσµατα κ.λπ.). Η σύνδεση των αγωγών επιτυγχάνεται µε τους κατάλληλους σφιγκτήρες διασταυρώσεως συνδέσεως (Σχήµα 2). ΣΧΗΜΑ 2 Ανάλογα µε το είδος της επιφάνειας θα χρησιµοποιούνται διαφορετικά στηρίγµατα. Σε µη στεγανοποιηµένη επιφάνεια θα χρησιµοποιούνται ειδικά στηρίγµατα (σχήµα 3). Όταν τοποθετούνται σε οριζόντια επιφάνεια, είναι απαραίτητη η χρήση ροδέλας στεγανοποιήσεως από ελαστικό τύπου NEOPREN. ΣΧΗΜΑ 3 ΣΧΗΜΑ 4 Σε µονωµένες ή στεγανοποιηµένες επιφάνειες θα χρησιµοποιούνται διαφορετικά στηρίγµατα (Σχήµα 4) µε πλαστικό περίβληµα, ανθεκτικό στις καιρικές συνθήκες, το οποίο θα γεµίζει µε µη συρρικνούµενο κονίαµα. Η σταθεροποίηση του στηρίγµατος επιτυγχάνεται δια επαλείψεως της εξωτερικής επιφάνειας µε ειδικό ασφαλτικό συγκολλητικό.

28 ΣΧΗΜΑ 5 Εξαρτήµατα απορρόφησης συστολών - διαστολών (Σχήµα 5) θα παρεµβάλλονται ανά 20 m µήκους του συλλεκτήριου αγωγού καθώς και σε διασταυρώσεις αγωγών και όπου αλλού προβλέπεται από την Μελέτη, για την αποφυγή θραύσης του στηρίγµατος ή της µόνωσης. Τα αντικείµενα (κλιµατιστικές µονάδες, πύργοι ψύξης, σωληνώσεις κ.λπ.) που βρίσκονται στο δώµα ή στην οροφή του κτιρίου θα πρέπει να συνδέονται µε τους συλλεκτήριους αγωγούς εάν ισχύει µία από τις ακόλουθες συνθήκες: - προεξέχουν από την προστατευόµενη επιφάνεια πάνω από 30 cm, - περικλείουν επιφάνεια µεγαλύτερη από 1 m2 ή - έχουν µήκος µεγαλύτερο από 2 m Η σύνδεση θα γίνεται µέσω κατάλληλων συνδέσµων για τις µεταλλικές επίπεδες επιφάνειες ή µέσω κατάλληλων περιλαίµιων για τις σωληνώσεις, τις υδροροές κ.λπ. Στις µη αγώγιµες επιφάνειες (π.χ. καπνοδόχοι) θα τοποθετούνται ακίδες πάνω σε ιστούς (από χαλύβδινο σωλήνα άνευ ραφής, που αφού συγκολληθεί θα γαλβανισθεί εν θερµώ), οι οποίες θα συνδέονται µε το συλλεκτήριο σύστηµα µέσω κατάλληλου αγωγού. Τα υπερυψωµένα τµήµατα που είναι επισκέψιµα θα καλύπτονται από συλλεκτήριους αγωγούς, οι οποίοι θα συνδέονται µέσω δύο τουλάχιστον αγωγών µε το κύριο συλλεκτήριο σύστηµα. Όλα τα εξαρτήµατα σύνδεσης (σφιγκτήρες, ακροδέκτες γεφύρωσης, περιλαίµια, συστολοδιαστολικά, κ.λπ.) θα είναι εγκατεστηµένα σύµφωνα µε τις οδηγίες του κατασκευαστή και κατά τρόπο σταθερό και ασφαλή για τον γειτονικό εξοπλισµό και τα άτοµα που κυκλοφορούν στο δώµα. Τα παραπάνω εξαρτήµατα είναι τύπου Ν (normal type) ή H (heavy type) κατά το πρότυπο ΕΝ σύµφωνα µε τα καθοριζόµενα στην Μελέτη.

29 4. ΑΠΑΙΤΗΣΕΙΣ ΠΟΙΟΤΙΚΩΝ ΕΛΕΓΧΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΛΑΒΗ 4.1. ΕΝΣΩΜΑΤΟΥΜΕΝΑ ΚΥΡΙΑ ΥΛΙΚΑ Έλεγχος δελτίων αποτελεσµάτων δοκιµών σύµφωνα µε τις απαιτήσεις των προτύπων σειράς ΕΛΟΤ ΕΝ Έλεγχος υλικών ως προς την κατάστασή τους. Υλικά φθαρµένα ή χηµικώς διαβρωµένα δεν θα γίνονται αποδεκτά. Η διαπίστωση µη συμμόρφωσης της εγκατάστασης µε τα ανωτέρω συνεπάγεται την µη παραλαβή της και την υποχρέωση του Αναδόχου να λάβει διορθωτικά µέτρα σύµφωνα µε τις εντολές της Υπηρεσίας, χωρίς ιδιαίτερη αµοιβή ΟΠΤΙΚΟΣ ΕΛΕΓΧΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Κατά την διάρκεια της εγκατάστασης θα πραγµατοποιούνται έλεγχοι ως προς την διάταξη, την στήριξη, την ροπή σύσφιξης και την επιµετάλλωση των εξαρτηµάτων. Ιδιαίτερη προσοχή θα πρέπει να δίδεται στα παρακάτω: Τήρηση αποστάσεων από άλλα δίκτυα. Τοποθέτηση του συλλεκτηρίου συστήµατος σε όλα τα σηµεία που προεξέχουν του δώµατος (ψυκτικές µονάδες, καµινάδες κλπ). Ισοδυναµικές συνδέσεις µε άλλα δίκτυα. Τοποθέτηση εξαρτηµάτων συστολών διαστολών σύµφωνα µε την Μελέτη. Τοποθέτηση καταλλήλων στηριγµάτων βιοµηχανικής προέλευσης ανάλογα µε το είδος της επιφανείας διέλευσης (π.χ. µονωµένο δώµα) ΕΛΕΓΧΟΣ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΣΧΕΔΙΑ Η εγκατάσταση θα ελέγχεται σύµφωνα µε τα σχέδια της µελέτης εφαρµογής, ώστε να διαπιστωθεί εάν έχουν τοποθετηθεί όλα τα προβλεπόµενα εξαρτήµατα. 5. ΟΡΟΙ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΥΓΙΕΙΝΗΣ, ΑΣΦΑΛΕΙΑΣ & ΠΡΟΣΤΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 5.1. ΠΙΘΑΝΟΙ ΚΙΝΔΥΝΟΙ ΚΑΤΑ ΤΗΝ ΕΚΤΕΛΕΣΗ ΤΩΝ ΕΡΓΑΣΙΩΝ - Διακίνηση επιµήκων αντικειµένων. - Χρήση ηλεκτροεργαλείων για την πάκτωση των στηριγµάτων. - Εργασία σε µη προστατευµένο δώµα (χωρίς στηθαία) ή κεκλιµένη στέγη ΑΝΤΙΜΕΤΩΠΙΣΗ ΕΡΓΑΣΙΑΚΩΝ ΚΙΝΔΥΝΩΝ Εφαρµόζεται η οδηγία 92/57/ΕΕ Ελάχιστες απαιτήσεις Υγιεινής και Ασφάλειας προσωρινών και κινητών εργοταξίων και η Ελληνική Νοµοθεσία επί θεµάτων Υγιεινής και Ασφάλειας (Π.Δ.17/96, Π.Δ.159/99 κ.λπ.). Υποχρεωτική επίσης είναι η χρήση µέσων ατοµικής προστασίας (ΜΑΠ) κατά την εκτέλεση των εργασιών. Οι ελάχιστες απαιτήσεις είναι οι εξής:

30 Προστασία χεριών και βραχιόνων: EN 388:2003: Protective gloves against mechanical risks Γάντια προστασίας έναντι μηχανικών κινδύνων. Προστασία κεφαλιού: EN 397:1995: Industrial safety helmets (Amendment A1:2000) Κράνη προστασίας. Προστασία ποδιών: EN 345-2:1996: Safety Footwear for Professional Use - Part 2. Additional Specifications Superseded by EN ISO 20345: Υποδήµατα ασφαλείας για επαγγελµατική χρήση (αντικαταστάθηκε από το πρότυπο EN ISO20345:2004). Προστασία οφθαλµών: ΕΛΟΤ ΕΝ : Mesh type eye and face protectors for industrial and non-industrial use against mechanical hazards and/or heat Μέσα προστασίας µατιών και προσώπου τύπου μεταλλικού πλέγµατος για βιοµηχανική και µη βιοµηχανική χρήση έναντι μηχανικών κινδύνων ή και θερµότητας. Πάτρα 04/07/2017 Ο Συντάξας Ανδρέας Ντάσιος Ηλεκτρολόγος Μηχ/κος Τ.Ε. Ο Προϊστάμενος του Τμήματος Η/Μ Μελετών Θεόδωρος Χ. Ανδριώτης Μηχανολόγος Μηχ/κός
