1 Εγχειρίδιο λειτουργίας Καθαριστής υψηλής πίεση - GR - HD 7/122 HD 10/122 Πριν από την θέση σε λειτουργία διαβάστε τις οδηγίες ασφαλείας και τηρήστε τες

2 Περιγραφή Αξιότιμε πελάτη Θέλουμε να σας συγχαρούμε για την νέα σας συσκευή καθαρισμού υψηλής πίεσης και να σας ευχαριστήσουμε για την προτίμηση σας για την εταιρεία μας. Για να σας διευκολύνουμε την χρήση της συσκευής, επιτρέψτε μας να σας εξηγήσουμε στις επόμενες σελίδες την συσκευή. Η συσκευή σας βοηθάει σε όλες τις εργασίες καθαρισμού π.χ. - Επάλξεις/προσόψεις - Πλάκες πεζοδρομίου - Ταράτσες - Αυτοκίνητα παντός είδους - Δοχεία - Μηχανές κ.λ.π. - Ξέβγαλμα του παλιού χρωματισμού * Τεχνικά στοιχεία Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας Μέγεθος ακροστομίου Μέγιστη υπερπίεση Απόδοση νερού Εισροή θερμού νερού (1-8 bar) Ύψος αναρρόφησης Λάστιχο υψηλής πίεσης Στοιχεία ηλεκτρικής σύνδεσης Ηλεκτρ. σύνδεση είσοδος έξοδος Βάρος Μέτρα σε χιλ. Στάθμη ήχου DIN Στάθμη ήχου LWA Δονήσεις στο κοντάρι bar Kränzle HD 7/ bar 1400 στρ./λεπτό 7 λίτ./λεπτό Μέγ. 60 C 1,0 μέτρα 10 μέτρα 230V ; 50 Hz ; 7,5 A P1: 1,6 kw P2: 1,0 kw 18,5 χιλιόγραμμα 300 x 330 x dB (A) 84dB (A) περ 27 N Kränzle HD 10/ bar bar 2800 στρ./λεπτό 10 λίτ./λεπτό Μέγ. 60 C 10 μέτρα 230V ; 50 Hz ; 11 A P1: 2,5 kw P2: 1,8 kw 18,5 χιλιόγραμμα 300 x 330 x db (A) 84dB (A) περ 27 N Δονήσεις στο κοντάρι 1,9 m/s² 1,9 m/s² Αρ. Παραγγελίας: Αρ. Παραγγελίας: Με Εξολοθρευτής ακαθαρσιών * Πρέπει να την προσθέσετε τουλάχιστον στη συσκευή (βλέπε σελίδα 7) Επιτρεπτή αλλοίωση των στοιχείων ± 5 % σύμφωνα με την VDMA σελίδα

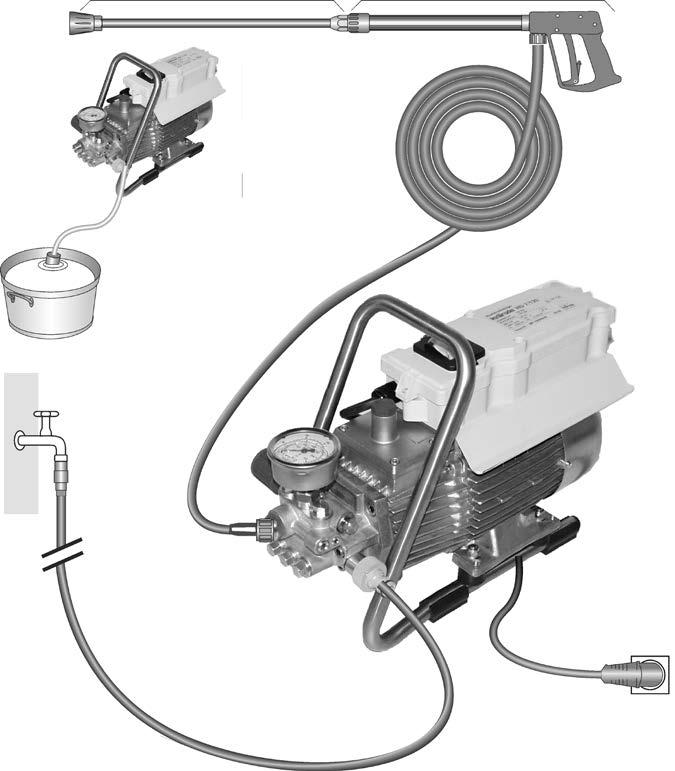

3 Περιγραφή Νερό V Αρχή σύνδεσης Οι καθαριστές υψηλής πίεσης Kränzle HD7/122 + HD10/122 είναι φορητές συσκευές. Η συναρμολόγησή τους φαίνεται από το σχέδιο. Λειτουργικά τμήματα δομής 1. Εισροή νερού με φίλτρα 2. Λάστιχο αναρρόφησης με καλάθι φίλτρων (ειδικά ανταλλακτικά) αρ. Παραγγελίας Αντλία υψηλής πίεσης 4. Μανόμετρο με γέμιση γλυκερίνης 5 Βαλβίδα ρύθμισης πίεσης / ασφαλείας 6 Λάστιχο υψηλής πίεσης 7 Πιστόλι εκτόξευσης 8 Σωλήνας ψεκασμού αλλαγής με ακροστόμιο υψηλής πίεσης 9 Στοπ αναρροής (βλέπε σελίδα 8) 3

4 Περιγραφή Σύστημα νερού και καθαρισμού/ μέσων συντήρησης Το νερό μπορεί να αναρροφηθεί με πίεση της αντλίας ή απευθείας από το δοχείο που δεν έχει πίεση. Έπειτα το νερό μεταφέρεται με πίεση από την αντλία προς το κοντάρι εκτόξευσης ασφαλείας. Από τον εκχυτήρα που βρίσκεται στο κοντάρι ασφαλείας δημιουργείται η ακτίνα υψηλής πίεσης. Ατσάλινο κοντάρι με πιστόλι εκφύσησης Το πιστόλι εκφύσησης επιτρέπει την λειτουργία της μηχανής μόνο όταν έχει γίνει χρήση της λαβής ασφαλείας. Με την χρήση της λαβής ασφαλείας ανοίγει το πιστόλι. Το υγρό οδηγείται τότε στον εκχυτήρα. Η πίεση αυξάνεται και φτάνει γρήγορα την επιλεγμένη πίεση εργασίας. Με το γύρισμα του κόκκινου δακτυλίου στο πιστόλι μπορούν να ρυθμιστούν η πίεση και η ποσότητα του νερού. Αφήνοντας την λαβή κλείνει το πιστόλι και παρεμποδίζεται η περαιτέρω έξοδος υγρού από το κοντάρι. Το τάραγμα της πίεσης κατά το κλείσιμο του πιστολιού ανοίγει την βαλβίδα ρύθμισης της πίεσης ασφαλείας. Η αντλία παραμένει ανοιχτή και αντλεί με μειωμένη υπερπίεση. Με το άνοιγμα του πιστολιού κλείνει η βαλβίδα ρύθμισης της πίεσης ασφαλείας και η αντλία συνεχίζει να αντλεί με την πίεση επιλογής προς το κοντάρι. Στο πιστόλι μπορούν να ρυθμιστούν η πίεση και η ποσότητα του νερού. Το πιστόλι εκφύσησης είναι μία εγκατάσταση ασφαλείας. Επισκευές επιτρέπεται να γίνονται μόνο από ειδικούς. σε περίπτωση ανάγκης ανταλλαγής μπορούν να χρησιμοποιηθούν μόνο κομμάτια που έχουν εγκριθεί από τον κατασκευαστή. Βαλβίδα ρύθμισης πίεσης / Βαλβίδα ασφαλείας Η βαλβίδα ρύθμισης πίεσης - βαλβίδα ασφαλείας προστατεύει την μηχανή από ανεπίτρεπτη υπερπίεση και είναι κατασκευασμένη έτσι, ώστε να μην μπορεί να ρυθμιστεί πάνω από την επιτρεπτή πίεση λειτουργίας. Ο κύλινδρος περιορισμού στην χειρολαβή είναι σφραγισμένος με χρώμα. * (Βλέπε σελίδα 22: «Επιδιόρθωση εκροής από τον εύκαμπτο σωλήνα ή από το πιστόλι».) Με την χρήση της χειρολαβής μπορούν να ρυθμιστούν η πίεση εργασίας και η ποσότητα εκφύσησης. Ανταλλαγές, επισκευές νεορυθμίσεις και σφραγίσεις επιτρέπεται να γίνονται μόνο από ειδικούς τεχνίτες. 4

5 Περιγραφή Διακόπτης προστασίας της μηχανής Η μηχανή αντλίας προστατεύεται από έναν διακόπτη ασφαλείας για το ενδεχόμενο της υπερφόρτωσης. Σε περίπτωση υπερφόρτωσης ο διακόπτης ασφαλείας σβήνει την μηχανή. Σε περίπτωση επανειλλημένου κλεισίματος της συσκευής από τον διακόπτη ασφαλείας, να απομακρύνετε την αιτία (Βλ. σελίδα 6). Εργασίες ανταλλαγής και ελέγχου επιτρέπεται να γίνονται μόνο από ειδικούς τεχνίτες και όταν η συσκευή δεν τροφοδοτείται με ρεύμα, δηλαδή με βγαλμένη την πρίζα. Τοποθέτηση Θέση της μηχανής ΠΡΟΣΟΧΗ! Η μηχανή δεν επιτρέπεται να βρίσκεται σε θαλάμους που κινδυνεύουν από φωτιά και εκρήξεις και δεν επιτρέπεται να τίθεται σε λειτουργία σε τέτοιους χώρους. Δεν επιτρέπεται επίσης η λειτουργία της κάτω από τρεχούμενο νερό. ΠΡΟΣΟΧΗ! Μην χρησιμοποιείτε ποτέ υγρά που περιέχουν διαλύματα, όπως διαλύματα χρωμάτων, βενζίνη, λάδι και παρόμοια υγρά για την αναρρόφηση. Προσέξτε τις οδηγίες των κατασκευαστών αυτών των υγρών και ουσιών. Οι μονώσεις στην συσκευή δεν είναι ανθεκτικές σε αυτά τα διαλυτικά υγρά! Η ακτίνα εκφύσησης αυτών των διαλυτικών είναι υψηλά εύφλεκτη, εκρηκτική και επιπλέον δηλητηριώδης. Κατά την χρήση με ζεστό νερό 60. Κελσίου προκύπτουν αυξημένες θερμοκρασίες. Μην αγγίζετε την συσκευή χωρίς προστατευτικά γάντια! 5

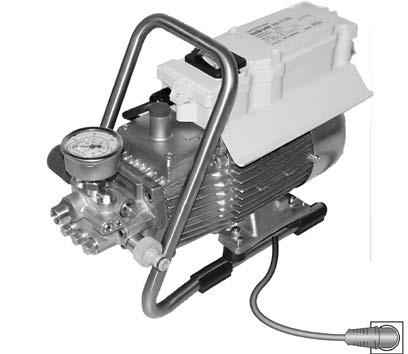

6 Περιγραφή 230 V Ηλεκτρική σύνδεση Η μηχανή παραδίδεται με ηλεκτρικό καλώδιο (5 μ) και μπρίζα. Η μπρίζα πρέπει να είναι ειδικά προετοιμασμένη με προστατευτικούς αγωγούς και προστατευτικό διακόπτη με FI διακόπτη προστασίας λανθασμένου ρεύματος 30 ma. Η μπρίζα πρέπει από πλευράς δικτύου να είναι ασφαλισμένη με 16 Α. KRÄNZLE HD 7/ Volt / 50 Hz KRÄNZLE HD 10/ Volt / 50 Hz Άν χρησιμοποιήσετε επιμηκυντικό καλώδιο, αυτό πρέπει να έχει αγωγό προστασίας που να είναι συνδεμένος κανονικά. Οι αγωγοί του επιμηκυντικού καλωδίου πρέπει να έχουν ελάχιστη διάμετρο 1,5 τετρ. χιλ. Οι συνδέσεις πρέπει να είναι εκδοχής προστατευόμενης από υγρασία και δεν επιτρέπεται να κείτονται σε υγρό δάπεδο. (σε επιμηκυντικά καλώδια πάνω από 10 μέτρα - 2,5 τετρ. χιλ.) ΠΡΟΣΟΧΗ! Υπερβολικά μακριά επιμηκυντικά καλώδια δημιουργούν μία πτώση της τάσης και έτσι ανωμαλίες στην λειτουργία και δυσκολίες εκκίνησης. Όταν χρησιμοποιείτε κουβάρι καλωδίου, το καλώδιο πρέπει πάντοτε να ξετυλίγεται καλά. 6

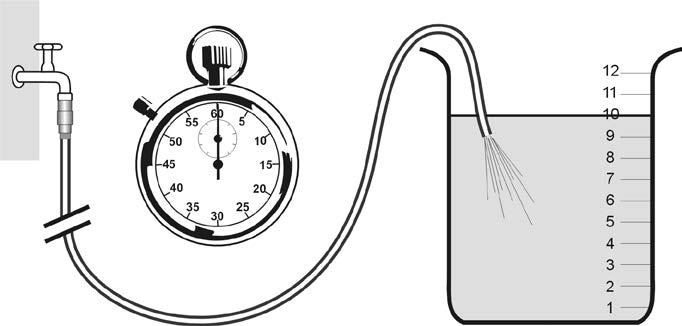

7 Σύνδεση νερού: Περιγραφή Παρακαλούμε να ελέγξετε, εάν ο καθαριστής υψηλής πίεσης έχει στην διάθεσή του την ποσότητα του νερού (λίτρο ανά λεπτό της ώρας) που αναφέρεται στην σελίδα 2 (τεχνικά στοιχεία). Δοκιμή: Να αφήσετε τον εύκαμπτο σωλήνα εισροής νερού να εκχύσει το περιεχόμενό του γιά 1 λεπτό. Η ποσότητα του νερού πρέπει να αντιστοιχεί τουλάχιστον στην ποσότητα που αναφέρεται στην σελίδα 2!!! Τυχόν λειψυδρία οδηγεί σε γρήγορη φθορά των φλαντζών (στην περίπτωση αυτή δεν ισχύει η εγγύηση) 7

8 Περιγραφή Σύντομο εγχειρίδιο λειτουργίας: Χρησιμοποιείτε την συσκευή μόνο σε οριζόντια θέση! 1. Βιδώστε καλά το λάστιχο υψηλής πίεσης με την συσκευή. 2. Συνδέστε την αναρρόφηση του νερού. 3. Εξαερίστε την συσκευή (ανοιγοκλείνοντας μερικές φορές το πιστόλι) 4. Συνδέστε με το ρεύμα 5. Βάλτε εμπρός την συσκευή με ανοιγμένο το πιστόλι εκφύσησης και ξεκινήστε με την διαδικασία καθαρισμού. 6. Μετά το τέλος του καθαρισμού αδειάστε εντελώς την αντλία. (Χωρίς καλώδιο αναρρόφησης και καλώδιο πίεσης ανοίξτε για περίπου 20 δευτερόλεπτα την μηχανή) - Χρησιμοποιείτε μόνο καθαρό νερό! Προστατεύσατε από ψύχος! ΠΡΟΣΟΧΗ! Τηρείτε τους κανονισμούς του προμηθευτή σας νερού. Η μηχανή δεν επιτρέπεται να συνδεθεί σύμφωνα με την προδιαγραφή EN απ ευθείας με την δημόσια τροφοδότηση νερού. Η σύντομη σύνδεση επιτρέπεται όμως σύμφωνα με το σωματείο τροφοδότησης νερού και φυσικού αερίου (DVGW), εάν στην σύνδεση υπάρχει ένας παρεμποδιστής ανακύκλωσης με εξαεριστήρα σωληναγωγού (Αρ. Παραγγελίας της Kränzle ) Επίσης και η έμμεση σύνδεση με την δημόσια τροφοδότηση επιτρέπεται μέσω μίας ελεύθερης εξόδου σύμφωνα με την προδιαγραφή EN π.χ. με την χρήση ενός δοχείου με βαλβίδα πλεύσης. Μία άμεση σύνδεση σε δίκτυο νερού που δεν προορίζεται για πόσιμο, είναι επιτρεπτή. Αγωγός υψηλής πίεσης και εγκατάσταση εκφύσησης Ο αγωγός υψηλής πίεσης που ανήκει στην μηχανή και η εγκατάσταση εκφύσησης είναι από εκλεκτό υλικό και είναι εναρμονισμένες στις συνθήκες λειτουργίας της μηχανής και σημαδεμένες σύμφωνα με τις ισχύουσες διατάξεις. - Μέχρι το μέγιστο μήκος 20 μέτρων του εύκαμπτου σωλήνα υψηλής πίεσης. 8 Σε περίπτωση που θα χρειαστούν ανταλλακτικά, πρέπει να χρησιμοποιούνται μόνο τα ανταλλακτικά που είναι εγκεκριμένα από τον κατασκευαστή και έχουν τα σχετικά χαρακτηριστικά σύμφωνα με τις προδιαγραφές. Αγωγοί υψηλής πίεσης και εγκαταστάσεις εκφύσησης πρέπει να συνδέονται χωρίς πίεση (δηλ.να μην υπάρχει εκροή). Ο εύκαμπτος σωλήνας υψηλής πίεσης δεν επιτρέπεται να πατηθεί, να παρατραβηχτεί ή και να στριφογυριστεί. Ο εύκαμπτος σωλήνα/ το λάστιχο υψηλής πίεσης δεν επιτρέπεται να αγγίζει κοφτερές ή μυτερές γωνίες, διαφορετικά διαγράφεται (παύει να ισχύει) η εγγύηση.

9 Οδηγίες ασφαλείας Για την επαναφορά - Οδηγίες στην σελίδα 2 Ασφαλίστε με την ασφάλεια στην χειρολαβή μετά από κάθε χρήση, για να αποφύγετε εκφύσηση χωρίς την θέλησή σας! Το κοντάρι υπογαστρίου πρέπει να αγγίζει οπωσδήποτε το δάπεδο! Στο κοντάρι υπογαστρίου προσέξτε, ότι στα γυρτά κοντάρια, όπως π.χ. το κοντάρι U Αρ να μπορεί κατά την επαναφορά να δημιουργηθεί περιστροφή! (Σημείο περιστροφής 26 Nm) 9

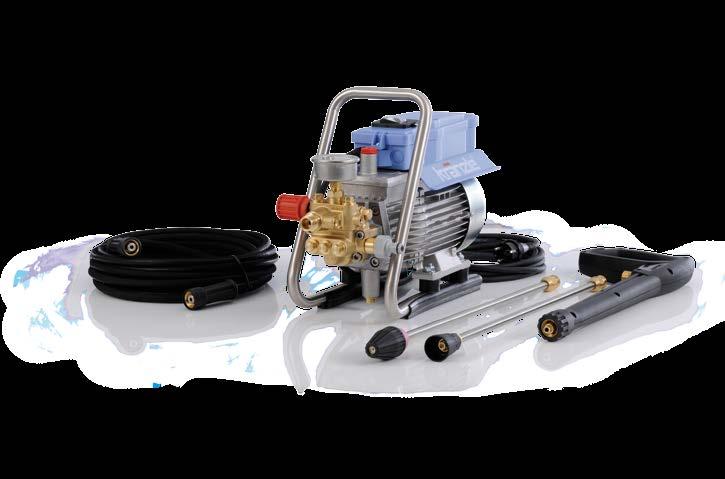

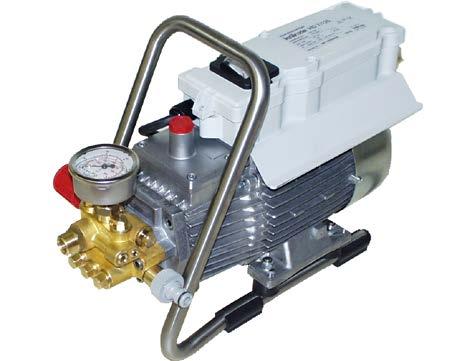

10 Αυτά όλα τα αγοράσατε: 1. Κοντάρι ψεκασμού με ακροστόμιο υψηλής πίεσης 2. Πιστόλι εκφύσησης με μονωμένη λαβή και βίδωμα και ρυθμιστή πίεσης 3. KRÄNZLE - Καθαριστής υψηλής πίεση HD7/122 / HD 10/ Καθαριστής υψηλής πίεσης 5. Σημείο εισόδου του νερού ήδη μονταρισμένα 10

11 Θέση εις λειτουργία 1. Ελέγξτε την στάθμη λαδιού Το λάδι πρέπει να είναι ορατό στον υαλοδείκτη 2. Να συνδέσετε το κοντάρι υψηλής πίεσης με το πιστόλι χειρός. 3. Να ξετυλίξετε εντελώς τον εύκαμπτο σωλήνα υψηλής πίεσης και να τον συνδέσετε με το πιστόλι χειρός και με την αντλία. Γιά επιμήκυνση να χρησιμοπ-οιείτε εύκαμπτο σωλήνα υψηλής πίεσης μεγίστου μήκους 20 μέτρων ή 2 Χ 10 μέτρων με συνδέσεις - περιλαίμια σωλήνα. Η σύνδεση του λάστιχου υψηλής πίεσης με το δοξάρι. 11

12 Θέση εις λειτουργία 4. Η μηχανή μπορεί κατά προτίμηση να συνδεθεί με την τροφοδότηση αγωγού πίεσης με ζεστό ή κρύο νερό έως 60 βαθμούς Κελσίου (Βλ. Και σελίδα 2) Σε περίπτωση εξωτερικής αναρρόφησης προσέξτε την καθαριότητα του νερού. Η διάμετρος του λάστιχου πρέπει να είναι τουλάχιστον 1/2 = 12,7 χιλ. (ελεύθερη διάβαση). Το σουρωτήρι αρ. 1 πρέπει να είναι πάντοτε καθαρό. Ελέξτε το σουρωτήρι ως προς την καθαριότητα του πριν από κάθε χρήση. ΠΡΟΣΟΧΗ! Σε περίπτωση λειτουργίας με νερό 60 Βαθμών Κελσίου παρουσιάζονται αυξημένες θερμοκρασίες. Μην αγγίζετε την κεφαλή της αντλίας χωρίς προστατευτικά γάντια! 5. Μέγιστο ύψος (nur HD 7/122) αναρρόφησης 1,0 μέτρα. Βλέπε τεχνικά στοιχεία στην σελ. 2 Νερό 12

13 Αλλαγή πίεσης Με το γύρισμα της ρόδας χεριού. Η μέγιστη δυνατή πίεση είναι ρυθμισμένη σταθερά. Θέση εις λειτουργία Θέση εκτός λειτουργίας: 1. Κλείστε την συσκευή: 2. Κλείστε την είσοδο νερού 3. Ανοίξτε γιά λίγο το πιστόλι, έως ότου μειωθεί και φύγει η πίεση 4. Ασφαλίστε το πιστόλι 5. Ξεβιδώστε το πιστόλι και το λάστιχο 6. Αδειάστε την αντλία: Ανοίξτε για περίπου 20 δεπτερόλεπτα την μηχανή. 7. Τραβήξτε την μπρίζα του ρεύματος 8. Τον χειμώνα: Αποθηκεύστε την αντλία σε χώρους που δεν παγώνουν. 9. Καθαρίστε τα φίλτρα του νερού. 13

14 Αυτό απαγορεύεται! Δεν επιτρέπεται στα παιδιά να χειρίζονται συσκευές υψηλής πίεσης! Μην ξεπλένετε την συσκευή με υψηλή πίεση ή ακτίνα νερού! Μην κατευθύνετε την ακτίνα νερού πάνω σε μπρίζα! 14

15 Αυτό απαγορεύεται! Μην προκαλείτε βλάβες στο καλώδιο και μην το επισκευάζετε ακατάλληλα! (Να αλλάζετε αμέσως χαλασμένα καλώδια! Να μην θέτετε την συσκευή σε λειτουργία!) Μην κατευθύνετε την ακτίνα νερού ποτέ πάνω σε ανθρώπους και ζώα! Μην τραβάτε το λάστιχο υψηλής πίεσης όταν υπάρχουν κόμβοι και καμπές! Μην το περνάτε τραβώντας το από κοφτερά σημεία! 15

16 Επιπλέον δυνατότητες συνδυασμών Περιστρεφόμενη βούρτσα καθαρισμού Αρ. Παραγγελίας Λάστιχο καθαρισμού καναλιού 10 m - Αρ. Παραγγελίας m - Αρ. Παραγγελίας Δόρυ κάτω δαπέδου καινούργιο Αρ. Παραγγελίας Λάστιχο αμμοβολής Αρ. Παραγγελίας Ρηχή βούρτσα Αρ. Παραγγελίας Εξολοθρ. ακαθαρσιών 028 (HD 7/122) Αρ. Παραγγελίας Εξολοθρ. ακαθαρσιών 042 (HD 10/122) Αρ. Παραγγελίας Προσέξτε τους κανονισμούς προστασίας περιβάλλοντος, απορριμάτων και προστασίας των υδάτων κατά την χρήση των συμπληρωματικών στοιχείων της συσκευής!

17 Με άλλα συμπληρωματικά στοιχεία της Kränzle Πλύσιμο αυτοκινήτου, γυαλιών/τζαμαρίας, τροχόσπιτων, πλοιαρίων, κ.λ.π. με την περιστρεφόμενη βούρτσα μήκους 40 εκατοστών και ST 30 εξάρτημα Μ 22 x 1,5 Καθαρισμός αγωγών, καναλιών, σωλήνων, με το λάστιχο καθαρισμού σωλήνων με εκχυτήρα KN και ST 30 εξάρτημα Μ 22 x 1,5 Καθαρισμός από κάτω για αυτοκίνητα, αμαξοστοιχίες και συσκευές. Δοξάρι 90 εκ. Με εκχυτήρα υψηλής πίεσης και ST 30 εξαρτήματα Μ 22 x 1,5. Το δοξάρι πρέπει να στηρίζεται κατά το ράντισμα. (Βλ. Σελίδα 9). Απομακρύνατε τα υπολείμματα χρωματισμού και σκουριάς με το λάστιχο εκτόξευσης. Εκχυτήρας αμμοβολής με το κοντάρι αναρρόφησης και 3 μ. λάστιχο PVC και εξάρτημα ST 30. Φοράτε προστατευτική ενδυμασία χρησιμοποιώντας το λάστιχο αμμοβολής! Προσέξτε τις οδηγίες του κατασκευαστή του απορρυπαντικού που χρησιμοποιείτε! Καθαρισμός αυτοκινήτων σε όλες τις λείες επιφάνειες. Βούρτσα με ST 30 εξάρτημα Μ 22 x 1,5 Περιστρεφόμενη ακτίνα για υπερβολικές ακαθαρσίες. Εξολοθρευτής ακαθαρσιών με 40 εκ. επιμήκυνση και ST 30 εξαρτήματα Μ 22 x 1,5. 17

18 Μικρές επισκευές - Οι βαλβίδες είναι ακάθαρτες ή έχουν κολλήσει! Το μανόμετρο δεν δείχνει πλήρη πίεση Το λάστιχο υψηλής πίεσης δονείται Το νερό εκφεύγει σπασμωδικά Οι βαλβίδες ενδέχεται να κολλήσουν, εάν η συσκευή δεν χρησιμοποιήθηκε για μεγάλο χρονικό διάστημα. Εάν κόλλησε μία βαλβίδα. Το μανόμετρο δείχνει ελάχιστη έως μηδενική πίεση ή το λάστιχο δονείται! και αφαιρέστε την βίδα της βαλβίδας, την βαλβίδα και τον λαστιχένιο δακτύλιο, και αφαιρέστε τις ακαθαρσίες από την βαλβίδα, η οποία πρέπει να είναι εσωτερικά κλεισμένη! Ανοίξτε με ένα κλειδί την βαλβίδα, Πατήστε πάλι καλά επάνω το λαστιχάκι στεγάνωσης! λυγίστε κατάλληλα έναν συνδετήρα, και επαναλάβετε το αυτό με όλες τις βαλβίδες Τόσο γρήγορα επισκευάσατε τη την βλάβη! 18 Βάλτε πάλι την βίδα της βαλβίδας και στερεώστε την!

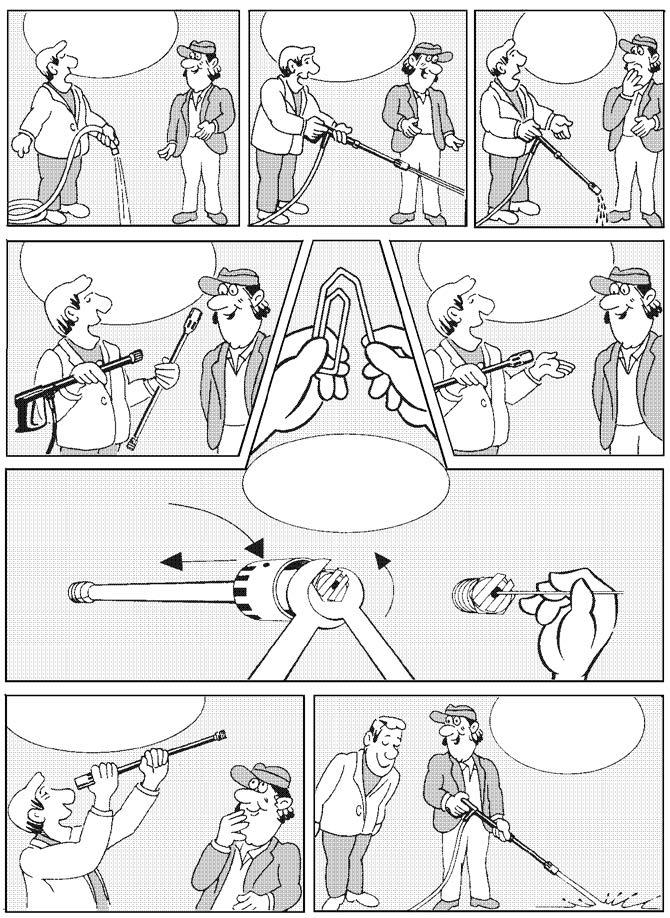

19 - από μόνος σας Ο εκχυτήρας έχει βουλώσει! Δεν εξέρχεται νερό, ενώ το μανόμετρο δείχνει πλήρη πίεση! Να ξεπλύνετε πρώτα το λάστιχο από τυχόν υπολλείματα. Συνήθως εξέρχεται τώρα μιά ισχυρή ακτίνα νερού άν τρέχει τώρα νερό (σταγόνες) από το κοντάρι αφαιρέστε το και καθαρίστε τον εκχυτήρα! στο κοντάρι χαμηλής ακτίνας χρειάζεται μόνο να καθαριστεί ο μπροστινός εκχυτήρας! Βάλτε ένα μυτερό αντικείμενο στην τρύπα και τραβήξτε το πώμα προς τα πίσω! Τώρα λυγίστε κατάλληλα έναν συνδετήρα και καθαρίστε με αυτόν τον εκχυτήρα! Ελέγξτε αν ο εκχυτήρας είναι πλέον καθαρός! Τώρα πάλι όλα είναι εντάξει όπως και πριν! 19

20 Μικρές επισκευές - από μόνος σας Έτσι επισκευάζετε την εκροή από τον εύκαμπτο σωλήνα ή το πιστόλι Μετά το κλείσιμο του πιστολιού δείχνει το μανόμετρο την πλήρη πίεση! Ο ρυθμιστής της πίεσης ανοίγει και κλείνει διαρκώς! Όταν το μανόμετρο δείχνει την πλήρη τιμή πίεσης, να βγάλετε την μπρίζα! να βγάλετε πρώτα τον εύκαμπτο σωλήνα! Να πατήσετε το πιστόλι γιά να μειωθεί η πίεση!!! Και μετά να ξεβιδώσετε με ένα διχαλωτό κλειδί την έξοδο της αντλίας. Λόγω της απώλειας πίεσης ανοιγοκλείνει διαρκώς ο ρυθμιστής πίεσης! Λόγω της απώλειας πίεσης ανοιγοκλείνει διαρκώς ο ρυθμιστής πίεσης! Σε αυτά τα 3 σημεία μπορεί να εκρεύσει νερό. Να ελέγξετε τις φλάντζες και να αλλάξετε, εάν χρειαστεί τις ροδέλλες Ο ή να αφήσετε να ελεγχθεί το πιστόλι από το κατάστημα, απ όπου το αγοράσατε. Βλέπετε πόσο γρήγορα επισκευάσατε την βλάβη! 20 Να αλλάξετε την κάθε ροδέλλα Ο στο κοντάρι ή στον εύκαμπτο σωλήνα υψηλής πίεσης! Να βιδώσετε και πάλι τον εύκαμπτο σωλήνα, το πιστόλι και το κοντάρι!

21 Πιστόλι με κοντάρι Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 1 Pistolenschale re+li Schraube 3,5 x Reparatursatz M O-Ring 9,3 x 2, Düsenschutz M12x Rohr 500 mm; bds. M12x ST 30 Nippel M 22 x 1,5 / R1/4 m. ISK Flachstrahldüse 028 (bei HD 7/122) 1 M Flachstrahldüse 042 (bei HD 10/122) 1 M Aluminium-Dichtring M2000-Pistole kpl Lanze kpl. mit HD-Düse M20028 Lanze kpl. mit HD-Düse M

22 22 Συγκρότημα κομπλέ

23 HD 7/122 / HD 10/122 Λίστα ανταλλακτικών KRÄNZLE HD 7/122 / HD 10/122 Συγκρότημα κομπλέ Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 2 Tragbügel Gummiprofilleiste Senkschraube M6x Gummipuffer 30 x Scheibe 8, Mutter DIN985 M M2000-Pistole kpl Lanze mit Flachstrahldüse 028 (HD 7/122) M Lanze mit Flachstrahldüse 042 (HD 10/122) M Schmutzkiller 028 kpl. mit Lanze (HD 7/122) Schmutzkiller 042 kpl. mit Lanze (HD 10/122) O-Ring 9,3 x 2, HD-Schlauch NW 6 10 m 210 bar

24 24 Μηχανή αντλείας

25 KRÄNZLE HD 7/122 / HD 10/122 Λίστα ανταλλακτικών KRÄNZLE HD 7/122 / HD 10/122 Μηχανή αντλείας Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 1 Ölgehäuse mit Dichtung, Deckel Öldichtung, Schulterlager Stator (HD 7/122) Stator (HD 10/122) Motorwelle mit Rotor (HD 7/122) Motorwelle mit Rotor (HD 10/122) Passfeder 6 x 6 x Motor-Lager B-Seite Z-Lager Motor-Lager A-Seite Schulterl Schelle für Lüfterrad Öldichtung 25 x 35 x Lüfterrad Lüfterhaube Flachdichtung Lüsterklemme 3-pol Schaltkasten Schalter 8,5 A (HD 7/122) Schalter 12 A (HD 10/122) Klemmrahmen mit Schalterabdichtung 16 Kabelverschraubung PG 11 mit Knicks Gegenmutter PG Kondensator 40 µf Netzkabel für 230V / 50/60Hz Blechschraube 3,5 x 9, Blechschraube 2,9 x Innensechskantschr. M 5 x Innensechskantschr. M 5 x Erdungsschraube kpl Deckel für Schaltkasten Dichtung für Deckel Kunststoffschraube 5,0 x Blechschraube 3,9 x 9, Motor kpl. für HD 7/ Motor kpl. für HD 10/ Schaltkasten kpl. für HD 7/ Schaltkasten kpl. für HD 10/

26 26 Μηχανισμός μετάδοσης κίνησης

27 KRÄNZLE HD 7/122 / HD 10/122 Λίστα ανταλλακτικών KRÄNZLE HD 7/122 / HD 10/122 Μηχανισμός μετάδοσης κίνησης Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 1 Gehäuseplatte Öldichtung 14 x 24 x O-Ring 83 x Plungerfeder Federdruckscheibe 14 mm Plunger 14 mm AZ-L Sprengring 14 mm Taumelscheibe 12,5 (HD 7/122) ,5 8.2 Taumelscheibe 9,75 (HD 10/122) ,75 10 Axial-Rillenkugellager 3-teilig Innensechskantschraube M 8 x Ölablassstopfen M18x1,5 mit Magnet O-Ring 12 x Ölschauglas Ölverschlussschraube rot Dichtung Öldeckel Deckel Ölgehäuse Innensechskantschraube M 5 x

28 Κέλυφος βαλβίδας x x O

29 KRÄNZLE HD 7/122 / HD 10/122 Λίστα ανταλλακτικών KRÄNZLE HD 7/122 / HD 10/122 Κέλυφος βαλβίδας Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 30 O-Ring 24 x Leckagering Zwischenring mit Abstützung Rückschlagfeder Ausgangsteil für Kugelrückschlagv Verschlusstopfen Aluminium-Dichtring Innensechskantschr. M 8 x 25 - A Innensechskantschr. M 8 x 45 - A Dichtring Kupfer Sauganschluss Wasserfilter Gummi Dichtring Steckkupplung O-Ring O-Ring 18 x Rep.-Satz Ventile (rot) (HD 10/122) Rep.-Satz Ventile (grün) (HD 7/122) Reparatur-Satz Manschetten Steuerkolben kpl. m. Handrad Ventilgehäuse (HD 10/122) kpl Ventilgehäuse (HD 7/122) kpl Ventilgehäuse Ventilstopfen Ventilstopfen mit R1/4 IG Ventile (rot) (HD 10/122) Ventile (grün) (HD 7/122) Dichtstopfen M 8 x Dichtstopfen M 10 x O-Ring 12 x O-Ring 11 x 1, Edelstahlsitz Sicherungsring Anlaufentlastungsventil Edelstahlkugel 10,0 mm Edelstahlfeder Verschlussschraube Steuerkolben 6 mm für AZ mit Dichtungen 15 Parbaks für Kolben 14 mm Parbaks für Spindel 6 mm MS-Scheibe Kolbenführung 6 mm Mutter M Feder schwarz für AZ-Pumpe Federdruckscheibe Kugellager Handrad M 6 für AZ-Pumpe Mutter M 6 mit SW Kappe für Handrad AZ-Pumpe Manometer Stützring Manschette 14 x 24 x 5/2, Gewebe-Manschette 14 x 24 x 5/2, Backring 14 x

30 Εξολοθρευτής ακαθαρσιών (ειδικά ανταλλακτικά) Λίστα ανταλλακτικών Εξολοθρευτής ακαθαρσιών Θέση Χαρακτηρ Ποσότητα Αρ. Παραγγελίας 1 Sprühkörper O-Ring 6,88 x 1, Düsensitz Düse 028 (HD 7/122) Düse 042 (HD 10/122) Stabilisator O-Ring Sprühstopfen Rohr 500 mm 2x M 12 x ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK Kappe vorn für Schmutzkiller Kappe hinten für Schmutzkiller 028 (HD 7/122) Kappe hinten für Schmutzkiller 042 (HD 10/122) Rep.-Satz Schmutzkiller bestehend aus je 1x 2; 3; 4; Rep.-Satz Schmutzkiller bestehend aus je 1x 2; 3; 4; 5 Εξολοθρευτής ακαθαρσιών 028 πλ. με κοντάρι Εξολοθρευτής ακαθαρσιών 042 πλ. με κοντάρι

31 Σχέδιο διακοπτών / Εγγύηση Εικόνα συνδέσεων για KRÄNZLE HD 7/122 / HD 10/122 C : 40 µf wß = άσπρo Ακροδέκτης rt = κόκκινο schw = μαύρο bl = μπλέ bn = γκρί ge = κίτρινο gn = πράσινο Weber-Unimat WT ,5A αφετήρας υπερρεύματος (HD 7/122) 12A αφετήρας υπερρεύματος (HD 10/122) Σταματητής κινητήρα Δήλωση εγγύησης Η εγγύηση ισχύει αποκλειστικά για ελαττώματα υλικού και κατασκευής/ παραγωγής, η φθορά δεν συμπεριλαμβάνεται στην εγγύηση. Η μηχανή είναι απαραίτητο να λειτουργεί σύμφωνα με τις οδηγίες χρήσης. Οι οδηγίες χρήσης αποτελούν μέρος των όρων της εγγύησης. Η εγγύηση ισχύει μόνο σε χρήση των αυθεντικών εξαρτημάτων και αυθεντικών ανταλλακικών της Kränzle σύμφωνα με τις προδιαγραφές. Για συσκευές, οι οποίες έχουν πουληθεί στον καταναλωτή είναι ο χρόνος εγγύησης 24 μήνες, σε πωλήσεις για επαγγελματική χρήση ο χρόνος εγγύησης είναι 12 μήνες. Σε περιπτώσεις εγγύησης παρακαλούμε να απευθυνθείτε παίρνοντας μαζί σας τον καθαριστή υψηλής πίεσης καθώς και τα εξαρτήματα και την απόδειξη αγοράς στο κατάστημα, όπου αγοράσατε την συσκευή σας ή στο επόμενο εξουσιοδοτημένο κατάστημα εξυπηρέτησης πελατών, το οποίο μπορείτε επίσης να βρείτε στο διαδίκτυο στην ιστοσελίδα Σε τυχόν μετατροπές ή αλλαγές στις εγκαταστάσεις ασφαλείας καθώς και σε περίπτωση υπέρβασης ορίου θερμοκρασίας και αριθμού στροφών παύει να ισχύει η κάθε εγγύηση επίσης σε περιπτώσεις χαμηλής τάσης, λειψυδρίας/ έλλειψης νερού και επίσης σε περίπτωση ακάθαρτου νερού. Το μανόμετρο, το ακροστόμιο, οι βαλβίδες, τα περιλαίμια παρεμβυσμάτων, το λάστιχο υψηλής πίεσης καθώς και η εγκατάσταση ψεκασμού είναι τμήματα φθειρόμενα για τα οποία δεν ισχύει η εγγύηση. 31

32 Γενικές οδηγίες Έλεγχος Η μηχανή πρέπει σύμφωνα με τους προαναφερθέντες κανονισμούς να ελέγχεται το αργότερο κάθε 12 μήνες από έναν ειδικό τεχνίτη ως προς την ασφάλεια της λειτουργίας της. Τα αποτελέσματα των ελέγχων αυτών πρέπει να καταγράφονται. Αρκεί πάντοτε η άτυπη καταγραφή. Αποφυγή ατυχημάτων Η συσκευή είναι έτσι κατασκευασμένη ώστε - χρησιμοποιώντας την σωστάνα αποκλείονται τα ατυχήματα. Ο χειριστής πρέπει να προσέχει πάντα τυχόν κίνδυνο τραυματισμού από καυτά τμήματα της μηχανής και την ακτίνα υψηλής πίεσης. Πρέπει να τηρούνται οι κανονισμοί για συσκευές εκπομπής ακτίνας υγρών. (Βλ. σελίδα 14 και 15). Αλλαγή λιπαντικού: Πριν από κάθε θέση εις λειτουργία να ελέγχετε την στάθμη του λιπαντικού. (Προσέξτε το δοχείο να βρίσκεται σε οριζόντια θέση!) Η στάθμη λαδιού θα πρέπει να βρίσκεται στην μέση του διαφανούς δοχείου λαδιού. Εάν υπάρχει υψηλή υγρασία αέρα και διακυμάνσεις θερμοκρασίας υπάρχει πιθανότητα να δημιουργηθεί νερό συμπύκνωσης (το λάδι έχει γκρίζο χρώμα) τότε πρέπει να αλλάξετε το λάδι. Η πρώτη αλλαγή λαδιού πρέπει να γίνει μετά από περίπου 50 ώρες λειτουργίας. Μετά δεν είναι αναγκαία η αλλαγή λαδιού σε όλη την διάρκεια ζωής της συσκευής. Εάν τυχόν χρειαστεί, σε μία επιδιόρθωση, ή γιατί το λάδι έχει γκρίζο χρώμα, να αλλάξετε το λάδι, τότε πρέπει να ανοίξετε το διαφανές δοχείο λαδιού πάνω από ένα δοχείο και να αδειάσετε την συσκευή. Το λιπαντικό πρέπει να το συλλέξετε σε ένα δοχείο και να το απομακρύνετε στα κατάλληλα απορρίμματα σύμφωνα με τις ισχύουσες διατάξεις. Καινούργιο λιπαντικό: 0,25 λίτρα - λιπαντικό μηχανής W 15/40. Εκροή λαδιού Εάν εκρέει λάδι, να απευθυνθείτε στο επόμενο σέρβις εξυπηρέτησης πελατών. (μόλυνση του περιβάλλοντος, βλάβη διαφορικού) 32

33 R Καθαριστής υψηλής πίεση Hochdruckreiniger High-pressure-cleaners I. Kränzle GmbH Elpke Bielefeld Δήλωση συμβατικότητας Ε.Ε. Δια του παρόντος δηλώνουμε, πως ο τρόπος κατασκευής των καθαριστών υψηλής πίεσης: Kränzle HD 7/122 Kränzle HD 10/122 (Τα τεχνικά στοιχεία επισυνάπτονται σε): Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen Ονομαστική ροή τηρεί τις εξής προδιαγραφές και τις τροποποιήσεις αυτών για καθαριστές υψηλής πίεσης: Στάθμη ηχητικής πίεσης μετρήθηκε: εγγυάται: Εφαρμοσμένη διαδικασία αξιολόγησης της πιστότητας ΟΙ εφαρμοσμένες ειδικότητες και τα εφαρμοσμένα πρότυπα: HD 7/122: 420 l/h; HD 10/122: 600 l/h Προδιαγραφή μηχανών 2006/42/EΟΚ Προδιαγραφή EMV 2004/108 EΟΚ Κανόνας ηχοπροστασίας 2005/88/EΕ, Άρθρο13 υψηλής πίεσηςεκτοξευτήρες νερού Προσάρτημα 3, Τμήμα B, Παράγραφος 27 HD 7/122: 81 db (A); HD 10/122: 89 db (A) HD 7/122: 84 db (A); HD 10/122: 91 db (A) Άρθρο V, Κανόνας ηχοπροστασίας 2005/88/EOK EN :2004 EN / A2:2002 EN / A14:2000 EN / A1:2001 EN ISO 3744 : 1995 Bielefeld, Kränzle Josef (Διευθυντής) 33

34 34 Σημειώσεις

35 Σημειώσεις 35

36 I. Kränzle GmbH Elpke 97 D Bielefeld Υπό την επιφύλαξη τεχνικών τροποποιήσεων. Αρ. παραγγελίας Επανεκτύπωση μόνο με την έγκριση της εταιρίας Kränzle. Ημερομηνία
